ГОСТ 8958-75. Межгосударственный стандарт. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Ниппели двойные. Основные размеры
(введен в действие Постановлением Госстандарта СССР от 14.11.1975 № 2901)
(ред. от 01.09.1980)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1977 года. Взамен ГОСТ 8958-59.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 8958-59"]:::rst n1["ГОСТ 8958-75"]:::doc click n1 "https://bukva.ai/docs/standart-gost-8958-75" "ГОСТ 8958-75. Межгосударственный стандарт. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Ниппели двойные. Основные размеры (введен в действие П" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 14 ноября 1975 г. № 2901
СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.
НИППЕЛИ ДВОЙНЫЕ
Ductile iron fittings with parallel thread for pipelines.
Double nipples. Basic dimensions
Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена
Ограничение срока действия снято по протоколу № 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)
Издание (сентябрь 2010 г.) с Изменением № 1, утвержденным в сентябре 1980 г. (ИУС 11-80).

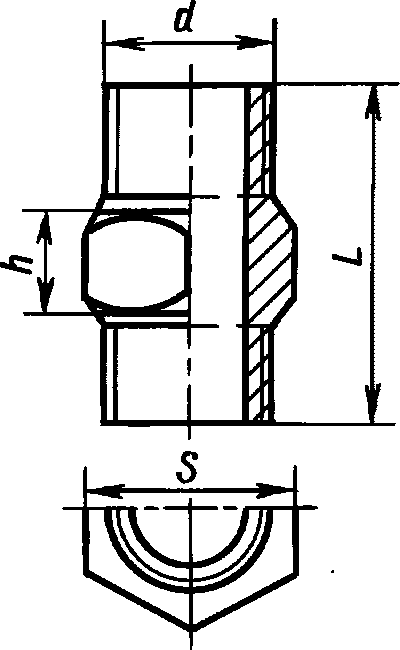

1. Основные размеры ниппелей должны соответствовать указанным на чертеже и в таблице.
| Условный проход Dу | Резьба d | S | L | h | Масса без покрытия, кг, не более <*> |
|---|---|---|---|---|---|
| 8 | G 1/4 — B | 17 | 36 | 7 | 0,029 |
| 10 | G 3/8 — B | 19 | 38 | 7 | 0,035 |
| 15 | G 1/2 — B | 24 | 44 | 7 | 0,065 |
| 20 | G 3/4 — B | 30 | 47 | 8 | 0,090 |
| 25 | G 1 — B | 36 | 53 | 8 | 0,140 |
| 32 | G 11/4 — B | 46 | 57 | 9 | 0,209 |
| 40 | G 11/2 — B | 50 | 59 | 9 | 0,210 |
| 50 | G 2 — B | 65 | 68 | 10 | 0,406 |
| (65) | G 21/2 — B | 80 | 75 | 11 | 0,529 |
| (80) | G 3 — B | 95 | 83 | 12 | 0,846 |
1. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.
2. Ниппели с Dу, указанными в таблице в скобках, применять не рекомендуется.
Двойного ниппеля без покрытия с Dу 40 мм:
(Измененная редакция, Изм. № 1).
2. Конструктивные размеры и технические требования — по ГОСТ 8944-75.
3. Отклонения размера S — по ГОСТ 6424-73.
