Введен в действие

Постановлением Государственного комитета стандартов Совета Министров СССР

от 14 ноября 1975 г. № 2901

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.
КОЛПАКИ

ОСНОВНЫЕ РАЗМЕРЫ

Dictile iron fittings with parallel thread for pipelines.
Caps. Basic dimensions

ГОСТ 8962-75

Группа В61

МКС 23.040.60

Взамен
ГОСТ 8962-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

1 января 1977 года

Ограничение срока действия снято по протоколу № 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

Издание (сентябрь 2010 г.) с Изменениями № 1, 2, утвержденными в сентябре 1980 г., марте 1983 г. (ИУС 11-80, 7-83).

1а. Колпаки должны изготовлять двух исполнений:

1 — с ребрами;

2 — шестигранный.

Стандарт полностью соответствует СТ СЭВ 3305-81.

(Введен дополнительно, Изм. № 2).

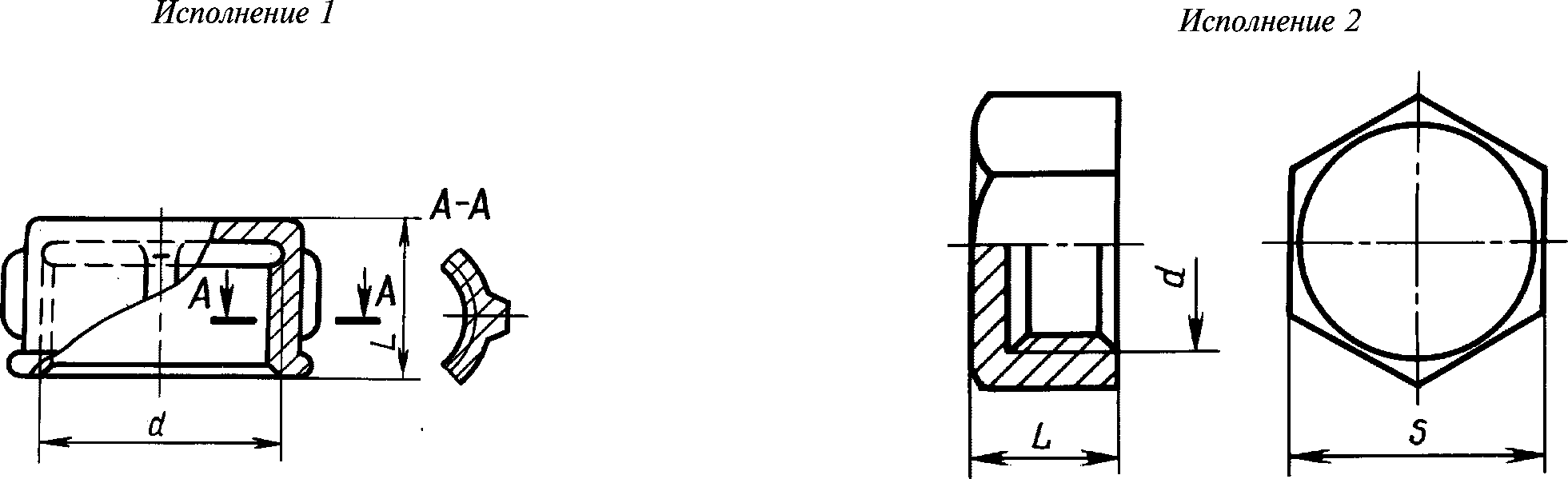

1. Основные размеры колпаков должны соответствовать указанным на чертеже и в таблице.

рис. 1

Примечание. Чертеж не определяет конструкцию колпака.

Размеры в мм

Условный проход Dу	Резьба d	L		Число ребер	S	Теоретическая масса <*> без покрытия, кг, не более
		Исполнение				Теоретическая масса <*> без покрытия, кг, не более
		Исполнение				Вариант по ГОСТ 8944-75
		1	2			Вариант по ГОСТ 8944-75
		1	2			1	2
8	G 1/4 — B	15	15	2	19	0,038	0,035
10	G 1/8 — B	17	17	2	22	0,044	0,042
15	G 1/2 — B	19	19	2	27	0,053	0,053
20	G 3/4 — B	22	22	2	32	0,089	0,083
25	G 1 — B	24	24	4	41	0,138	0,123
32	G 11/4 — B	27	27	4	50	0,221	0,186
40	G 11/2 — B	27	27	4	55	0,251	0,221
50	G 2 — B	32	32	6	70	0,454	0,411
65	G 21/2 — B	-	35	-	85	-	-
80	G 3 — B	-	38	-	100	-	-

<> Для справок.*

Примечание. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.

Примеры условных обозначений

Колпаков исполнения 1 без покрытия с Dу = 25 мм:

Колпак 1-25 ГОСТ 8962-75

То же, с цинковым покрытием:

Колпак 1-Ц-25 ГОСТ 8962-75

(Измененная редакция, Изм. № 1, 2).

2. Конструктивные размеры и технические требования — по ГОСТ 8944-75.
