Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 14 ноября 1975 г. № 2901

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ. ФУТОРКИ

ОСНОВНЫЕ РАЗМЕРЫ

Dictile iron fittings with parallel thread for pipelines. Threaded bushings. Basic dimensions

ГОСТ 8960-75

Группа В61

МКС 23.040.60

Взамен ГОСТ 8960-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

1 января 1977 года

Ограничение срока действия снято по протоколу № 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

Издание (сентябрь 2010 г.) с Изменениями № 1, 2, утвержденными в сентябре 1980 г. и марте 1983 г. (ИУС 11-80, 7-83).

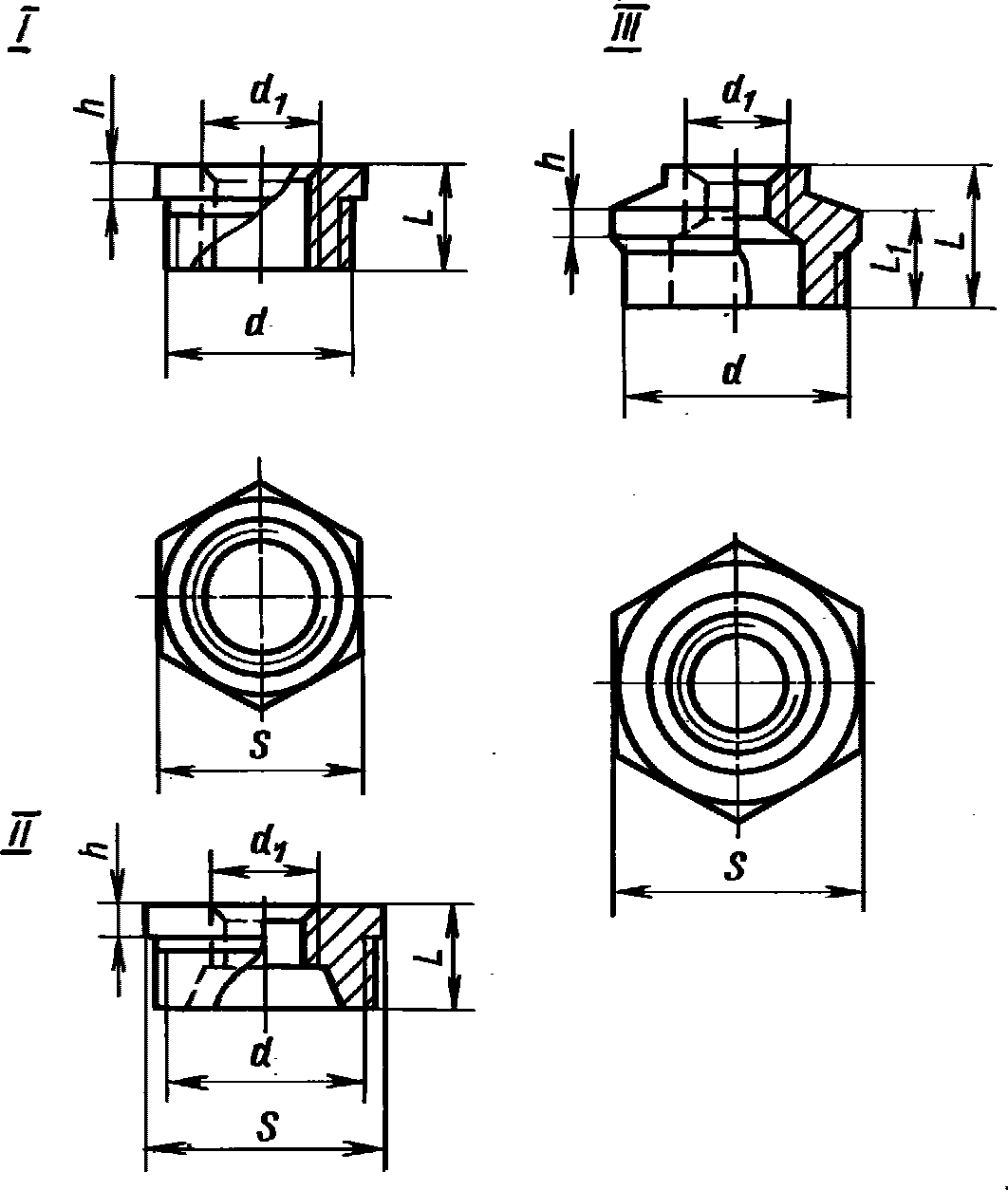

1. Основные размеры футорок должны соответствовать указанным на чертеже и в таблице.

Стандарт полностью соответствует СТ СЭВ 3304-81.

рис. 1

Примечание. Чертеж не определяет конструкцию футорки.

Размеры в мм

Условный проход D_{y} \times D_{y_{1}}	Тип	Резьба		L	S	h	L1	Масса без покрытия, кг, не более <*>
		d	d1					Масса без покрытия, кг, не более <*>
								Вариант по ГОСТ 8944-75
								1	2
10 x 8	I	G 3/8-B	G 1/4-B	20	19	7	-	0,019	-
15 x 8	II	G 1/2-B	G 1/4-B	24	24	7	-	0,038	-
15 x 10	I	G 1/2-B	G 3/8-B	24	24	7	-	0,032	-
20 x 8	II	G 3/4-B	G 1/4-B	26	30	7	-	0,056	-
20 x 10	II	G 3/4-B	G 3/8-B	26	30	7	-	0,064	-
20 x 15	I	G 3/4-B	G 1/2-B	26	30	7	-	0,054	-
25 x 8	II	G 1-B	G 1/4-B	29	36	7	-	0,082	-
25 x 10	II	G 1-B	G 1/2-B	29	36	7	-	0,094	-
25 x 15	II	G 1-B	G 1/2-B	29	36	7	-	0,106	-
25 x 20	I	G 1-B	G 3/4-B	29	36	7	-	0,084	-
32 x 10	II	G 11/4-B	G 3/8-B	31	46	7	-	0,202	-
32 x 15	II	G 11/4-B	G 1/2-B	31	46	7	-	0,221	-
32 x 20	II	G 11/4-B	G 3/4-B	31	46	7	-	0,180	-
32 x 25	I	G 11/4-B	G 1-B	31	46	7	-	0,146	-
40 x 10	II	G 11/2-B	G 3/8-B	31	50	7	-	0,282	-
40 x 15	II	G 11/2-B	G 1/2-B	31	50	7	-	0,299	-
40 x 20	II	G 11/2-B	G 3/4-B	31	50	7	-	0,256	-
40 x 25	II	G 11/2-B	G 1-B	31	50	7	-	0,198	-
40 x 32	I	G 11/2-B	G 11/4-B	31	50	7	-	0,122	-
50 x 15	III	G 2-B	G 1/2-B	48	65	8	35	0,381	0,393
50 x 20	III	G 2-B	G 3/4-B	48	65	8	35	0,379	0,391
50 x 25	II	G 2-B	G 1-B	35	65	8	-	0,471	-
50 x 32	II	G 2-B	G 11/4-B	35	65	8	-	0,360	-
50 x 40	II	G 2-B	G 1/2-B	35	65	8	-	0,271	-
65 x 25	III	G 21/2-B	G 11/4-B	40	80	9	54	0,508	-
(65 x 32)	III	G 21/2-B	G 11/4-B	54	80	9	40	0,586	0,607
(65 x 40)	II	G 21/2-B	G 11/2-B	40	80	9	-	0,739	-
(65 x 50)	II	G 21/2-B	G 2-B	40	80	9	-	0,489	-
80 x 25	III	G 3-B	G 1-B	44	95	10	59	1,209	-
80 x 32	III	G 3-B	G 11/4-B	44	95	10	59	1,250	-
(80 x 40)	III	G 3-B	G 1/2-B	59	95	10	41	0,900	0,909
(80 x 50)	II	G 3-B	G 2-B	44	95	10	-	1,039	-
(80 x 65)	II	G 3-B	G 21/2-B	44	95	10	-	1,576	-
(100 x 50)	III	G 4-B	G 2-B	69	120	11	51	1,580	1,609
(100 x 65)	III	G 4-B	G 21/2-B	69	120	11	51	1,480	1,500
(100 x 80)	II	G 4-B	G 3-B	51	120	11	-	1,461	-

<*> Для справок.

Примечания:

1. Футорки с Dу, указанными в таблице в скобках, применять не рекомендуется.

2. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.

Примеры условных обозначений

Футорки без покрытия с Dу 25 мм на Dу 15 мм:

Футорка 25 x 15 ГОСТ 8960-75

То же, с цинковым покрытием:

Футорка Ц-25 x 15 ГОСТ 8960-75

(Измененная редакция, Изм. № 1, 2).

2. Конструктивные размеры и технические требования — по ГОСТ 8944-75.

3. Отклонения размера под ключ S — по ГОСТ 6424-73.
