Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 14 ноября 1975 г. № 2901

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ. КРЕСТЫ ПРЯМЫЕ

ОСНОВНЫЕ РАЗМЕРЫ

Ductile iron fittings with parallel thread for pipelines. Straight four-way junction pieces. Basic dimensions

ГОСТ 8951-75

Группа В61

МКС 23.040.60

Взамен ГОСТ 8951-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

1 января 1977 года

Ограничение срока действия снято по протоколу № 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

Издание (сентябрь 2010 г.) с Изменениями № 1, 2, утвержденными в сентябре 1980 г. и марте 1983 г. (ИУС 11-80, 7-83).

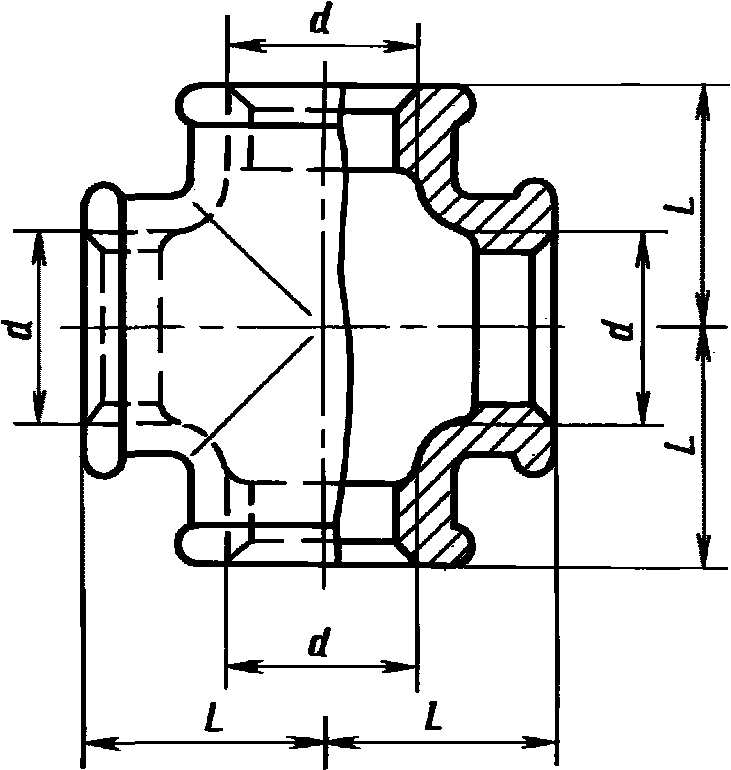

1. Основные размеры крестов должны соответствовать указанным на чертеже и в таблице.

Стандарт полностью соответствует СТ СЭВ 3301-81.

рис. 1

Примечание. Чертеж не определяет конструкцию креста.

Размеры в мм

Условный проход Dу	Резьба d	L	Масса без покрытия, кг, не более <*>
			Вариант по ГОСТ 8944-75
			1	2
8	G 1/4 — B	21	0,083	0,089
10	G 3/8 — B	25	0,105	0,113
15	G 1/2 — B	28	0,163	0,179
20	G 3/4 — B	33	0,284	0,254
25	G 1 — B	38	0,383	0,392
32	G 1 1/4 — B	45	0,585	0,561
40	G 1 1/2 — B	50	0,797	0,681
50	G 2 — B	58	1,251	1,117
(65)	G 2 1/2 — B	69	1,769	1,587
(80)	G 3 — B	78	2,351	2,119
(100)	G 4 — B	96	4,585	3,921

<*> Для справок.

Примечания:

1. Кресты с Dу, указанными в таблице в скобках, применять не рекомендуется.

2. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.

Примеры условных обозначений

Прямого креста без покрытия с Dу 25 мм:

Крест 25 ГОСТ 8951-75

То же, с цинковым покрытием:

Крест Ц-25 ГОСТ 8951-75

(Измененная редакция, Изм. № 1, 2).

2. Конструктивные размеры и технические требования — по ГОСТ 8944-75.
