Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 14 ноября 1975 г. № 2901

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ. МУФТЫ ПРЯМЫЕ КОРОТКИЕ

ОСНОВНЫЕ РАЗМЕРЫ

Ductile iron fittings with parallel thread for pipelines. Straight short sockets. Basic dimensions

ГОСТ 8954-75

Группа В61

МКС 23.040.60

Взамен ГОСТ 8954-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

1 января 1977 года

Ограничение срока действия снято по протоколу № 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

Издание (сентябрь 2010 г.) с Изменением № 1, утвержденным в сентябре 1980 г. (ИУС 11-80).

1. Основные размеры муфт должны соответствовать указанным на чертеже и в таблице.

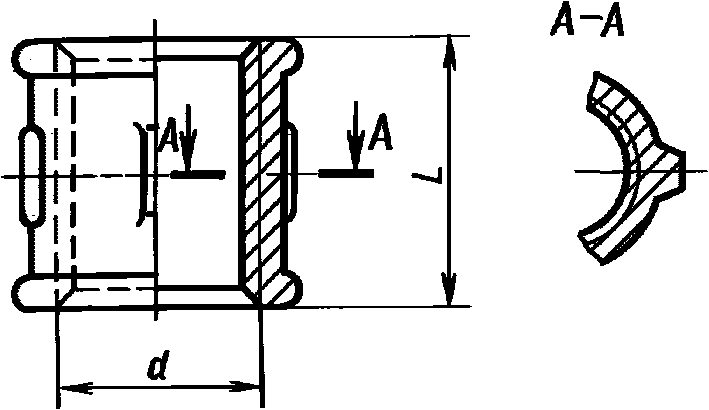

рис. 1

Примечание. Чертеж не определяет конструкцию муфты.

Размеры в мм

Условный проход Dу	Резьба d	L	Число ребер	Масса без покрытия, кг, не более <*>
				Вариант по ГОСТ 8944-75
				1	2
8	G 1/4 — B	22	2	0,031	0,032
10	G 3/8 — B	24	2	0,040	0,042
15	G 1/2 — B	28	2	0,065	0,068
20	G 3/4 — B	31	2	0,096	0,096
25	G 1 — B	35	4	0,155	0,153
32	G 1 1/4 — B	39	4	0,226	0,216
40	G 1 1/2 — B	43	4	0,309	0,267
50	G 2 — B	47	6	0,480	0,430
(65)	G 2 1/2 — B	53	6	0,652	0,580
(80)	G 3 — B	59	6	0,874	0,848
(100)	G 4 — B	84	6	1,930	1,750

<*> Для справок.

Примечания:

1. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.

2. Муфты с Dу, указанными в таблице в скобках, применять не рекомендуется.

Примеры условных обозначений

Прямой короткой муфты с Dу 40 мм:

Муфта короткая 40 ГОСТ 8954-75

То же, с цинковым покрытием:

Муфта короткая Ц-40 ГОСТ 8954-75

(Измененная редакция, Изм. № 1).

2. Конструктивные размеры и технические требования — по ГОСТ 8944-75.
