МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.
КОНТРГАЙКИ

ОСНОВНЫЕ РАЗМЕРЫ

Dictile iron fittings with parallel thread for pipelines.
Locknuts. Basic dimensions

ГОСТ 8961-75

Группа В61

МКС 23.040.60

Взамен
ГОСТ 8961-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

1 января 1977 года

Ограничение срока действия снято по протоколу № 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

Издание (сентябрь 2010 г.) с Изменением № 1, утвержденным в сентябре 1980 г. (ИУС 11-80).

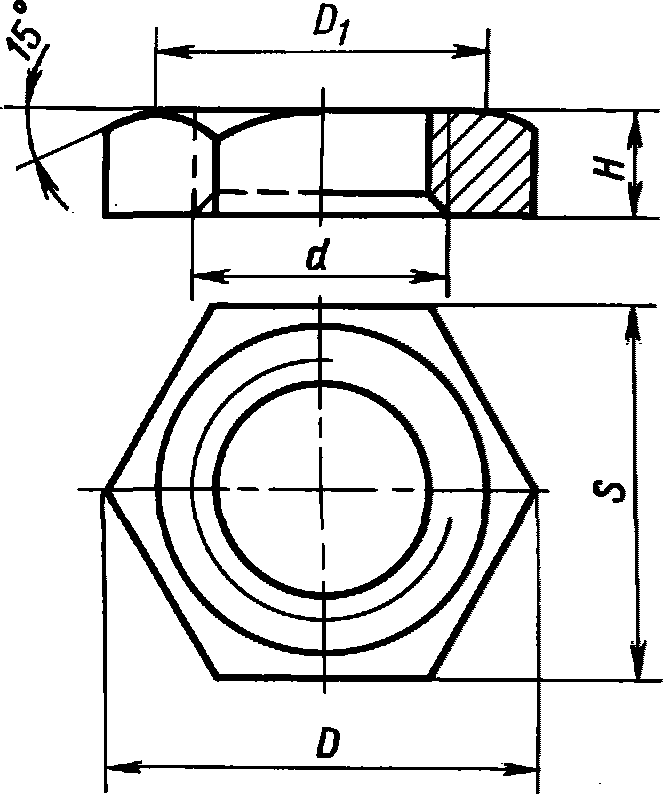

1. Основные размеры ниппелей должны соответствовать указанным на чертеже и в таблице.

рис. 1

Примечание. Чертеж не определяет конструкцию контргайки.

Размеры в мм

Условный проход Dу	Резьба d	H	S	D	D1	Масса без покрытия, кг, не более <*>
8	G 1/4 — B	6	22	25,4	20	0,013
10	G 3/8 — B	7	27	31,2	25	0,023
15	G 1/2 — B	8	32	36,9	30	0,034
20	G 3/4 — B	9	36	41,6	33	0,041
25	G 1 — B	10	46	53,1	43	0,077
32	G 11/4 — B	11	55	63,5	52	0,109
40	G 11/2 — B	12	60	69,3	56	0,127
50	G 2 — B	13	75	86,5	70	0,212
(65)	G 21/2 — B	16	95	110,0	90	0,425
(80)	G 3 — B	19	105	121,0	100	0,513
(100)	G 4 — B	21	135	156,0	128	0,938

<> Для справок.*

Примечания:

1. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.

2. Контргайки с Dу, указанными в таблице в скобках, применять не рекомендуется.

Примеры условных обозначений

Контргайки без покрытия с Dу 50 мм:

Контргайка 50 ГОСТ 8961-75

То же, с цинковым покрытием:

Контргайка Ц-50 ГОСТ 8961-75

(Измененная редакция, Изм. № 1).

2. Конструктивные размеры и технические требования — по ГОСТ 8944-75.
