ГОСТ 8956-75. Межгосударственный стандарт. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты компенсирующие. Основные размеры

Государственный комитет СССР по стандартам · № ГОСТ 8956-75Действующий акт

(введен в действие Постановлением Госстандарта СССР от 14.11.1975 № 2901)

(ред. от 01.09.1980)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1977 года. Взамен ГОСТ 8956-59.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 8956-59"]:::rst
  n1["ГОСТ 8956-75"]:::doc
  click n1 "https://bukva.ai/docs/standart-gost-8956-75" "ГОСТ 8956-75. Межгосударственный стандарт. Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты компенсирующие. Основные размеры (введен в дейст"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Введен в действие

Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 14 ноября 1975 г. № 2901

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.
МУФТЫ КОМПЕНСИРУЮЩИЕ

ОСНОВНЫЕ РАЗМЕРЫ

Ductile iron fittings with parallel thread for pipelines.
Compensation sockets. Basic dimensions

ГОСТ 8956-75

Группа В61

МКС 23.040.60

Взамен
ГОСТ 8956-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

1 января 1977 года

Ограничение срока действия снято по протоколу № 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

Издание (сентябрь 2010 г.) с Изменением № 1, утвержденным в сентябре 1980 г. (ИУС 11-80).

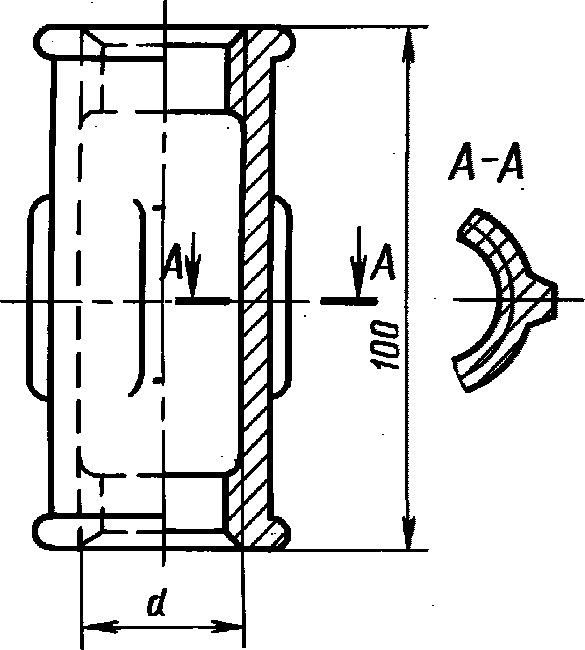

1. Основные размеры муфты должны соответствовать указанным на чертеже и в таблице.

рис. 1

Примечание. Чертеж не определяет конструкцию муфты.

Размеры в мм

Условный проход Dу Резьба d Число ребер Масса без покрытия, кг, не более <*>
15 G 1/2 — B 2 0,175
20 G 3/4 — B 2 0,236
25 G 1 — B 4 0,342
32 G 11/4 — B 4 0,462
40 G 11/2 — B 4 0,582
50 G 2 — B 6 0,832

<> Для справок.*

Примечание. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.

Примеры условных обозначений

Компенсирующей муфты без покрытий с Dу 40 мм:

Муфта компенсирующая 40 ГОСТ 8956-75

То же, с цинковым покрытием:

Муфта компенсирующая Ц-40 ГОСТ 8956-75

(Измененная редакция, Изм. № 1).

2. Конструктивные размеры и технические требования — по ГОСТ 8944-75.
