Введен в действие

Постановлением Государственного
комитета стандартов

Совета Министров СССР

от 14 ноября 1975 г. № 2901

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.
КРЕСТЫ С ДВУМЯ ПЕРЕХОДАМИ

ОСНОВНЫЕ РАЗМЕРЫ

Ductile iron fittings with parallel thread for pipelines.

Four-way junction pieces with two passages.

Basic dimensions

ГОСТ 8953-75

Группа В61

МКС 23.040.60

Взамен ГОСТ 8953-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

1 января 1977 года

Ограничение срока действия снято по протоколу № 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

Издание (сентябрь 2010 г.) с Изменением № 1, утвержденным в сентябре 1980 г. (ИУС 11-80).

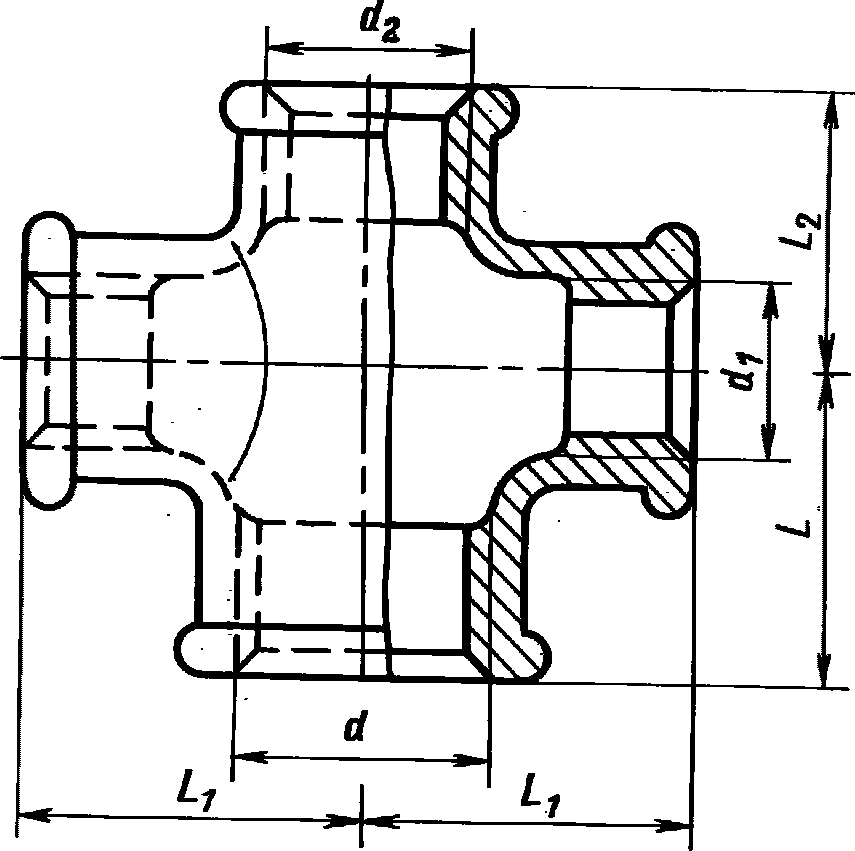

1. Основные размеры крестов должны соответствовать указанным на чертеже и в таблице.

рис. 1

Примечание. Чертеж не определяет конструкцию креста.

Размеры в мм

Условный проход D_{y} \times D_{\text{у}_{1}} \times D_{\text{у}_{2}}	Резьба			L	L1	L2	Масса без покрытия, кг, не более <*>
	d	d1	d2				Вариант по ГОСТ 8944-75
	d	d1	d2				1	2
20 x 15 x 15	G 3/4 — B	G 1/2 — B	G 1/2 — B	30	31	28	0,200	0,180
20 x 20 x 15	G 3/4 — B	G 3/4 — B	G 1/2 — B	33	33	31	0,264	0,217
25 x 15 x 20	G 1 — B	G 1/2 — B	G 3/4 — B	32	34	30	0,252	0,230
25 x 20 x 20	G 1 — B	G 3/4 — B	G 3/4 — B	35	36	33	0,316	0,268
32 x 20 x 25	G 1 1/4 — B	G 3/4 — B	G 1 — B	36	41	35	0,396	0,342

<> Для справок.*

Примечание. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.

Примеры условных обозначений

Креста с двумя переходами без покрытия с Dу 25 мм на D_{\text{у}_{1}} 15 мм и D_{\text{у}_{2}} 20 мм:

Крест 25 x 15 x 20 ГОСТ 8953-75

То же, с цинковым покрытием:

Крест Ц-25 x 15 x 20 ГОСТ 8953-75

(Измененная редакция, Изм. № 1).

2. Конструктивные размеры и технические требования — по ГОСТ 8944-75.
