ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ

УГОЛЬНИКИ ПРОХОДНЫЕ

ОСНОВНЫЕ РАЗМЕРЫ

Ductile iron and steel fittings with parallel thread for pipelines. Union passage elbews. Basic dimensions

ГОСТ 8946-75*

(СТ СЭВ 3298-81)

Группа В61

Срок действия
с 1 января 1977 года

до 1 января 1987 года

Постановлением Государственного комитета стандартов Совета Министров СССР от 14 ноября 1975 г. № 2901 срок действия установлен с 01.01.1977 до 01.01.1987.

Взамен ГОСТ 8946-59.

Переиздание (май 1984 г.) с Изменениями № 1, 2, утвержденными в сентябре 1980 г., марте 1983 г. (ИУС 11-80, 7-83).

Настоящий стандарт распространяется на проходные угольники с углом 90° и 45° из ковкого чугуна с цилиндрической резьбой для трубопроводов.

Стандарт полностью соответствует СТ СЭВ 3298-81.

(Введено дополнительно, Изм. № 2).

1а. Угольники с углом 90° должны изготовляться двух исполнений:

1 — с внутренней резьбой;

2 — с наружной резьбой.

(Введен дополнительно, Изм. № 2).

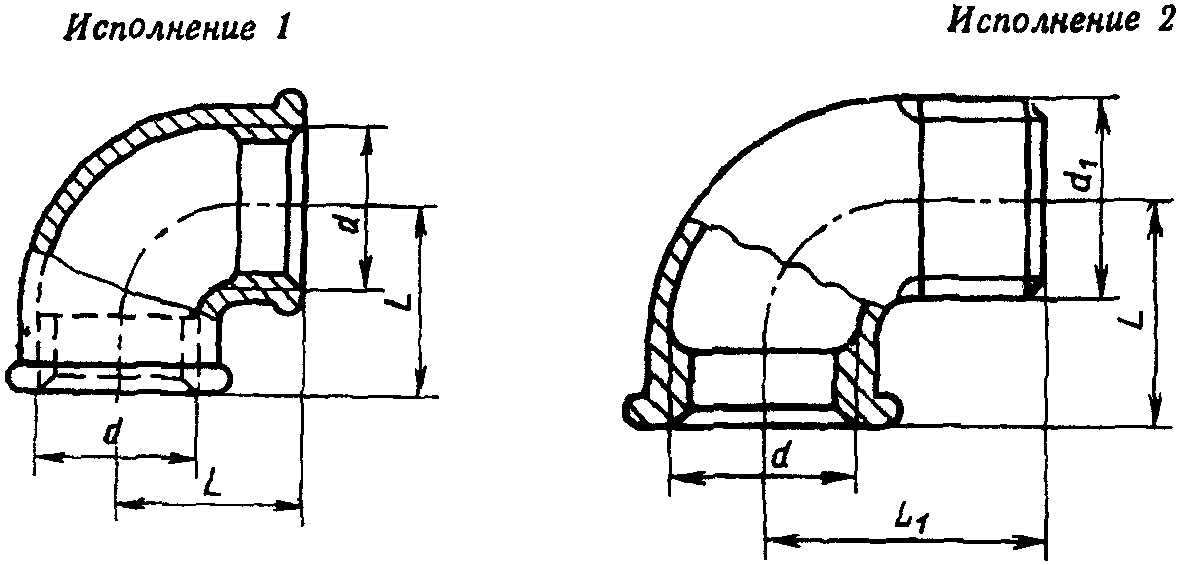

1. Основные размеры угольников с углом 90° должны соответствовать указанным на черт. 1 и в табл. 1.

рис. 1

Черт. 1

Примечание. Чертеж не определяет конструкцию угольника.

Таблица 1

Размеры в мм

Условный проход D у	Резьба d	L	L 1	Масса без покрытия, кг, не более <*>
				Вариант по ГОСТ 8944-75
				1	2
8	G 1/4 — B	21	28	0,042	0,045
10	G 3/8 — B	25	32	0,059	0,064
15	G 1/2 — B	28	37	0,094	0,103
20	G 3/4 — B	33	43	0,146	0,152
25	G 1 — B	38	52	0,229	0,241
32	G 1 1/4 — B	45	60	0,352	0,351
40	G 1 1/2 — B	50	65	0,494	0,438
50	G 2 — B	58	74	0,790	0,720
(65)	G 2 1/2 — B	69	88	1,141	1,030
(80)	G 3 — B	78	98	1,521	1,409
(100)	G 4 — B	96	-	3,079	2,680

<*> Для справок.

Примечания. 1. Угольники с D_{\text{у}} , указанными в таблице в скобках, применять не рекомендуется.

2. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.

Пример условного обозначения проходного угольника с углом 90° исполнения 1 без покрытия с D_{\text{у}} = 40\text{мм} :

Угольник 90°-1-40 ГОСТ 8946-75;

то же, с цинковым покрытием:

Угольник 90°-1-Ц-40 ГОСТ 8946-75.

(Измененная редакция, Изм. № 1, 2).

1б. Угольники с углом 45° должны изготовляться двух исполнений:

1 — с внутренней резьбой;

2 — с наружной резьбой.

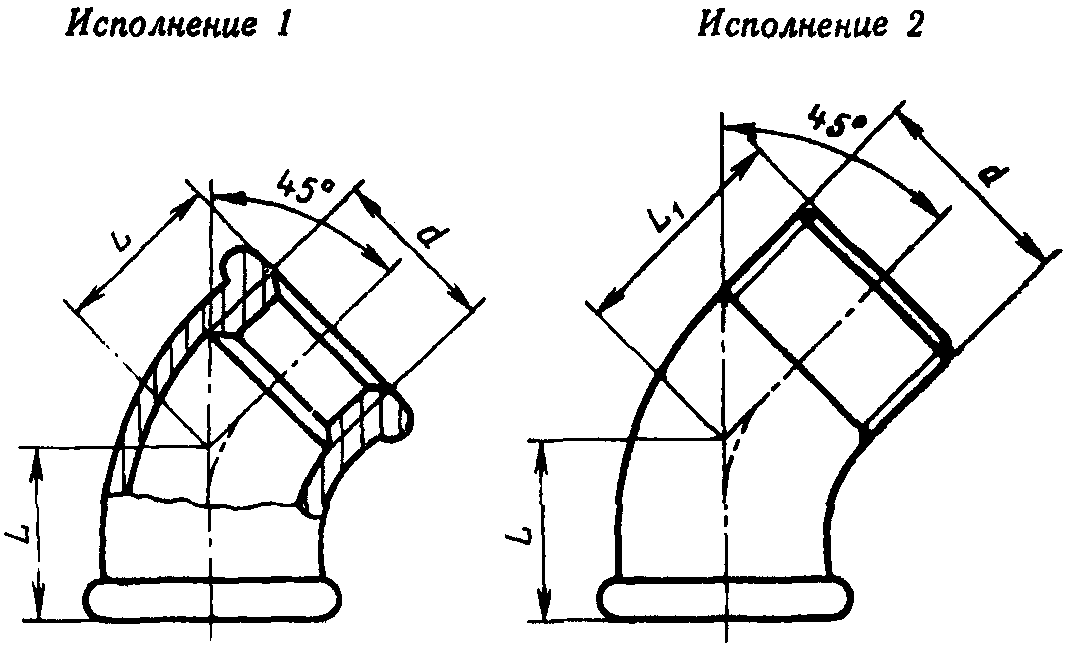

1в. Основные размеры угольника с углом 45° должны соответствовать указанным на черт. 2 и в табл. 2.

рис. 2

Черт. 2

Примечание. Чертеж не определяет конструкцию угольника.

Таблица 2

Размеры в мм

Условный проход D у	Резьба d	L	L 1
10	G 1/3 — B	0	25
15	G 1/2 — B	22	28
20	G 3/4 — B	25	32
25	G 1 — B	28	37
32	G 1 1/4 — B	33	43
40	G 1 1/2 — B	36	46
50	G 2 — B	43	55

Пример условного обозначения проходного угольника с углом 45° исполнения 1 без покрытия с D_{\text{у}} = 40\text{мм} :

Угольник 45°-1-40 ГОСТ 8946-75;

то же, с цинковым покрытием:

Угольник 45°-1-Ц-40 ГОСТ 8946-75.

(Введен дополнительно, Изм. № 2).

2. Конструктивные размеры и технические требования — по ГОСТ 8944-75.
