Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 14 ноября 1975 г. № 2901

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ. МУФТЫ ПРЯМЫЕ ДЛИННЫЕ

ОСНОВНЫЕ РАЗМЕРЫ

Ductile iron fittings with parallel thread for pipelines. Straight long sockets. Basic dimensions

ГОСТ 8955-75

Группа В61

МКС 23.040.60

Взамен ГОСТ 8955-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 № 2901 дата введения установлена

1 января 1977 года

Ограничение срока действия снято по протоколу № 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93)

Издание (сентябрь 2010 г.) с Изменениями № 1, 2, утвержденными в сентябре 1980 г. и марте 1983 г. (ИУС 11-80, 7-83).

1а. Муфты должны изготовлять двух исполнений:

1 — с правой резьбой;

2 — с право-левой резьбой.

Стандарт полностью соответствует СТ СЭВ 3303-81.

(Введен дополнительно, Изм. № 2).

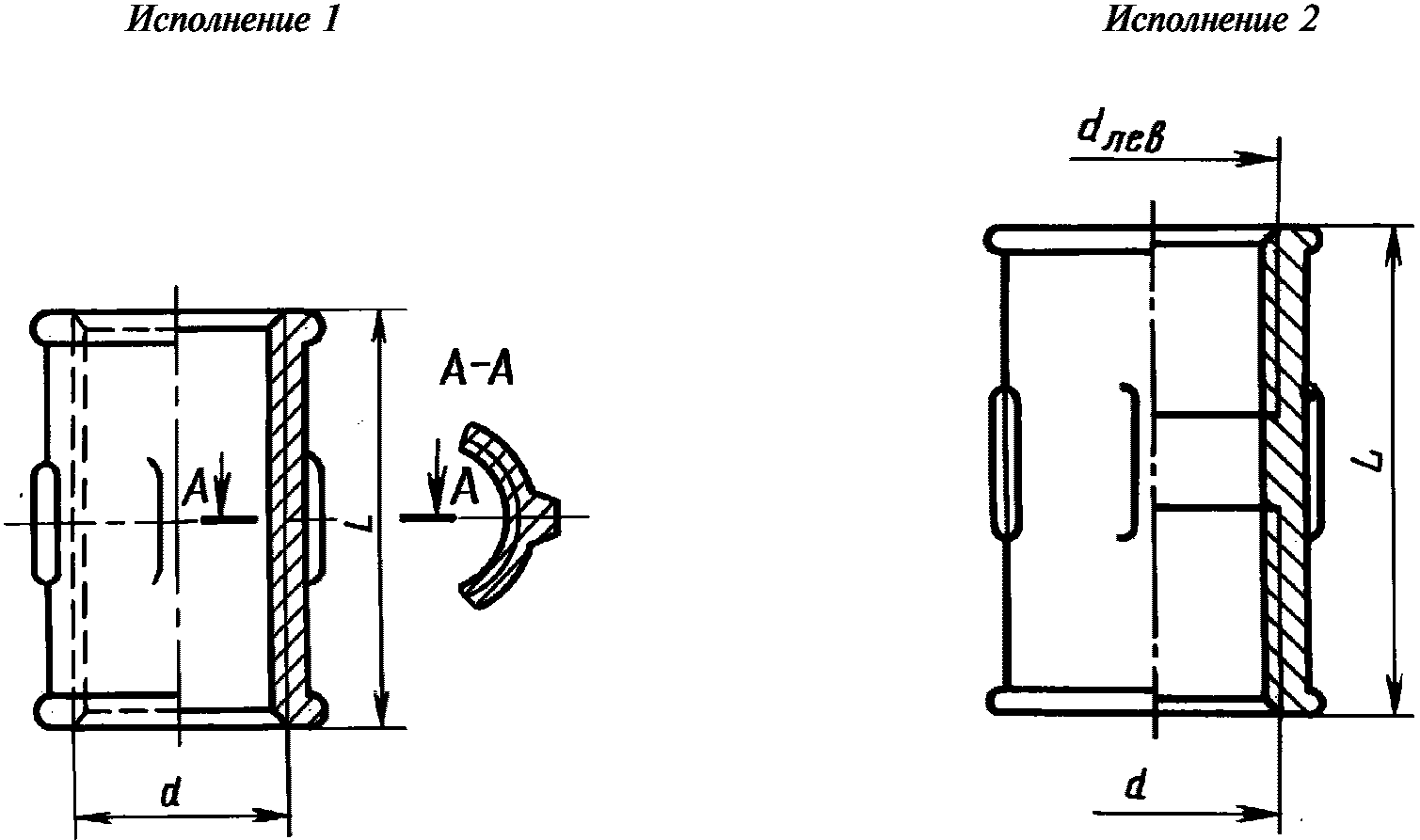

1. Основные размеры муфт должны соответствовать указанным на чертеже и в таблице.

рис. 1

Примечание. Чертеж не определяет конструкцию муфты.

Размеры в мм

Условный проход Dу	Резьба d	L	Число ребер	Масса без покрытия, кг, не более <*>
				Вариант по ГОСТ 8944-75
				1	2
8	G 1/4 — B	27	2	0,034	0,036
10	G 3/8 — B	30	2	0,044	0,047
15	G 1/2 — B	36	2	0,074	0,079
20	G 3/4 — B	39	2	0,108	0,111
25	G 1 — B	45	4	0,173	0,173
32	G 1 1/4 — B	50	4	0,245	0,245
40	G 1 1/2 — B	55	4	0,342	0,296
50	G 2 — B	65	6	0,560	0,506
(65)	G 2 1/2 — B	74	6	0,780	0,703
(80)	G 3 — B	80	6	1,000	1,010
(100)	G 4 — B	94	6	1,975	1,805

<*> Для справок.

Примечания:

1. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.

2. Муфты с Dу, указанными в таблице в скобках, применять не рекомендуется.

Примеры условных обозначений

Прямой длинной муфты исполнения 1 без покрытия с Dу = 40 мм:

Муфта длинная 1-40 ГОСТ 8955-75

То же, с цинковым покрытием:

Муфта длинная 1-Ц-40 ГОСТ 8955-75

(Измененная редакция, Изм. № 1, 2).

2. Конструктивные размеры и технические требования — по ГОСТ 8944-75.
