ГОСТ 33259-2015. Межгосударственный стандарт. Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ 33259-2015Действующий акт

(введен в действие Приказом Росстандарта от 26.05.2015 № 443-ст)

(ред. от 31.01.2024)

Примечание

Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности оборудования, работающего под избыточным давлением» (ТР ТС 032/2013) и отдельные положения данного документа в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности оборудования, работающего под избыточным давлением» (ТР ТС 032/2013) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 11.06.2019 № 96). Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 11, 2016; поправки, опубликованной в «ИУС», № 8, 2017; поправки, введенной в действие с 23.08.2021, опубликованной в «ИУС», № 1, 2022; поправки, введенной в действие с 04.12.2024, опубликованной в «ИУС», № 3, 2025. Изменение № 1 введено в действие на территории Российской Федерации Приказом Росстандарта от 31.01.2024 № 170-ст с 01.06.2024 («ИУС», № 5, 2024). Взамен ГОСТ 12815-80, ГОСТ 12816-80, ГОСТ 12817-80, ГОСТ 12818-80, ГОСТ 12819-80, ГОСТ 12820-80, ГОСТ 12821-80, ГОСТ 12822-80.

Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 мая 2015 г. № 443-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ФЛАНЦЫ АРМАТУРЫ, СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ И ТРУБОПРОВОДОВ НА НОМИНАЛЬНОЕ ДАВЛЕНИЕ ДО PN 250

КОНСТРУКЦИЯ, РАЗМЕРЫ И ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Flanges for valves, fittings and pipelines for pressure to PN 250. Design, dimensions and general technical requirements

(ISO 7005-1:2011, NEQ) (ISO 7005-2:1988, NEQ)

ГОСТ 33259-2015

МКС 23.040.60

Дата введения 1 апреля 2016 года

Предисловие

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Закрытым акционерным обществом «Научно-производственная фирма „Центральное конструкторское бюро арматуростроения“ (ЗАО „НПФ „ЦКБА“)»

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 259 «Трубопроводная арматура и сильфоны»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 марта 2015 г. № 76-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Украина UA Минэкономразвития Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 мая 2015 г. № 443-ст межгосударственный стандарт ГОСТ 33259-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2016 г.

5 В настоящем стандарте учтены основные нормативные положения следующих международных стандартов:

  • ISO 7005-1:2011 «Фланцы трубопроводов. Часть 1. Стальные фланцы для промышленных трубопроводов и систем трубопроводов многоцелевого назначения» («Pipe flanges — Part 1: Steel flanges for industrial and general service piping systems», NEQ)
  • ISO 7005-2:1988 «Фланцы металлические. Часть 2. Фланцы из литейного чугуна» («Metallic flanges — Part 2: Cast iron flanges», NEQ)

6 Подготовлен на основе применения ГОСТ Р 54432-2011 <*>.

<*> Приказом Федерального агентства по техническому регулированию и метрологии от 26 мая 2015 г. ГОСТ Р 54432-2011 отменен с 1 апреля 2017 г.

7 ВЗАМЕН ГОСТ 12815-80, ГОСТ 12816-80, ГОСТ 12817-80, ГОСТ 12818-80, ГОСТ 12819-80, ГОСТ 12820-80, ГОСТ 12821-80, ГОСТ 12822-80.

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

1 Область применения

Настоящий стандарт распространяется на присоединительные фланцы трубопроводной арматуры (далее — арматуры), соединительных частей и трубопроводов, а также на присоединительные фланцы машин, оборудования, приборов, патрубков, аппаратов и резервуаров на номинальное давление до PN 250 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю.

В настоящем стандарте приведены рекомендации по выбору материала для фланцев и крепежных деталей фланцевых соединений, а также по выбору уплотнительной поверхности в зависимости от опасности и параметров рабочей среды.

На фланцы для других объектов, параметров и условий применения действуют ГОСТ 1536, ГОСТ 4433, ГОСТ 9399, ГОСТ 25660, ГОСТ 28759.1 — ГОСТ 28759.11, ГОСТ 34347.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

2 Нормативные ссылки

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.301 Единая система конструкторской документации. Форматы

ГОСТ 9.014 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования

ГОСТ 9.303 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 12.1.007 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 12.1.044 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения

ГОСТ 356 Арматура и детали трубопроводов. Давления номинальные, пробные и рабочие. Ряды

ГОСТ 977 Отливки стальные. Общие технические условия

ГОСТ 1050 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

ГОСТ 1215 Отливки из ковкого чугуна. Общие технические условия

ГОСТ 1412 Чугун с пластинчатым графитом для отливок. Марки

ГОСТ 1536 Фланцы судовых трубопроводов. Присоединительные размеры и уплотнительные поверхности

ГОСТ 1577 Прокат толстолистовой и широкополосный из конструкционной качественной стали. Технические условия

ГОСТ 2590 Прокат сортовой стальной горячекатаный круглый. Сортамент

ГОСТ 2591 Прокат сортовой стальной горячекатаный квадратный. Сортамент

ГОСТ 4433 Фланцы арматуры, соединительных частей и трубопроводов судовые. Типы

ГОСТ 4543 Металлопродукция из конструкционной легированной стали. Технические условия

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

ГОСТ 5520 Прокат толстолистовой из нелегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

ГОСТ 5632 Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

ГОСТ 5773 Издания книжные и журнальные. Форматы

ГОСТ 6032 (ISO 3651-1:1998, ISO 3651-2:1998) Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость против межкристаллитной коррозии

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

ГОСТ 7293 Чугун с шаровидным графитом для отливок. Марки

ГОСТ 7350 Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия

ГОСТ 7505 Поковки стальные штампованные. Допуски, припуски и кузнечные напуски

ГОСТ 8479 Поковки из конструкционной углеродистой и легированной стали. Общие технические условия

ГОСТ 9399 Фланцы стальные резьбовые на Pу 20 — 100 МПа (200 — 1000 кгс/см2). Технические условия

ГОСТ 9454 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах

ГОСТ 9833 Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры

ГОСТ 14140 Основные нормы взаимозаменяемости. Допуски расположения осей отверстий для крепежных деталей

ГОСТ 14192 Маркировка грузов

ГОСТ 14637 (ИСО 4995-78) Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия

ГОСТ 14782 <1> Контроль неразрушающий. Соединения сварные. Методы ультразвуковые

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

<1> В Российской Федерации действует ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

ГОСТ 14792 Детали и заготовки, вырезаемые кислородной и плазменно-дуговой резкой. Точность, качество поверхности реза

ГОСТ 15180 Прокладки плоские эластичные. Основные параметры и размеры

ГОСТ 19281 Прокат повышенной прочности. Общие технические условия

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

ГОСТ 20072 Сталь теплоустойчивая. Технические условия

ГОСТ 20700 Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 °C. Технические условия

ГОСТ 21120 Прутки и заготовки круглого и прямоугольного сечения. Методы ультразвуковой дефектоскопии

ГОСТ 22727 Прокат листовой. Методы ультразвукового контроля

ГОСТ 23304 Болты, шпильки, гайки и шайбы для фланцевых соединений атомных энергетических установок. Технические требования. Приемка. Методы испытаний. Маркировка, упаковка, транспортирование и хранение

ГОСТ 23055 Контроль неразрушающий. Сварка металлов плавлением. Классификация сварных соединений по результатам радиографического контроля

ГОСТ 24507 Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии

ГОСТ 24856 Арматура трубопроводная. Термины и определения

ГОСТ 25054 Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия

ГОСТ 25660 Фланцы изолирующие для подводных трубопроводов на Pу 10,0 МПа ( \approx 100\text{кгс}/\text{см}^{2}) . Конструкция

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

ГОСТ 26645 <1> Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку

<1> На территории Российской Федерации действует ГОСТ Р 53464-2009 «Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку».

ГОСТ 28759.1 Фланцы сосудов и аппаратов. Типы и параметры

ГОСТ 28759.2 Фланцы сосудов и аппаратов стальные плоские приварные. Конструкция и размеры

ГОСТ 28759.3 Фланцы сосудов и аппаратов стальные приварные встык. Конструкция и размеры

ГОСТ 28759.4 Фланцы сосудов и аппаратов стальные приварные встык под прокладку восьмиугольного сечения. Конструкция и размеры

ГОСТ 28759.5 Фланцы сосудов и аппаратов. Технические требования

ГОСТ 28759.6 Фланцы сосудов и аппаратов. Прокладки из неметаллических материалов. Конструкция и размеры. Технические требования

(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

ГОСТ 28759.7 Фланцы сосудов и аппаратов. Прокладки в металлической оболочке. Конструкция и размеры. Технические требования

(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

ГОСТ 28759.8 Фланцы сосудов и аппаратов. Прокладки металлические восьмиугольные. Конструкция и размеры. Технические требования

(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

ГОСТ 28759.9 Фланцы сосудов и аппаратов. Прокладки спирально-навитые. Конструкция и размеры. Технические требования

(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

ГОСТ 28759.10 Фланцы сосудов и аппаратов. Прокладки из терморасширенного графита на металлическом зубчатом основании. Конструкция и размеры. Технические требования

(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

ГОСТ 28759.11 Фланцы сосудов и аппаратов. Прокладки из терморасширенного графита на волновом металлическом основании. Конструкция и размеры. Технические требования

(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

ГОСТ 30893.1 (ИСО 2768-1-89) Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками

ГОСТ 31901 Арматура трубопроводная для атомных станций. Общие технические условия

ГОСТ 32569 Трубопроводы технологические стальные. Требования к устройству и эксплуатации на взрывопожароопасных и химически опасных производствах

(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

ГОСТ 33260 Арматура трубопроводная. Металлы, применяемые в арматуростроении. Основные требования к выбору материалов

ГОСТ 33857 Арматура трубопроводная. Сварка и контроль качества сварных соединений. Технические требования

(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

ГОСТ 34233.4 Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность и герметичность фланцевых соединений

(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

ГОСТ 34347-2017 Сосуды и аппараты стальные сварные. Общие технические условия

(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

ГОСТ 34655 Арматура трубопроводная. Прокладки овального, восьмиугольного сечения, линзовые стальные для фланцев арматуры. Конструкция, размеры и общие технические требования

(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

(примечание в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

3 Термины, определения и сокращения

3.1 В настоящем стандарте применены термины по ГОСТ 24856.

3.2 В настоящем стандарте применены следующие сокращения:

НД — нормативная документация;

КД — конструкторская документация;

ТУ — технические условия;

МКК — межкристаллитная коррозия;

УЗК — ультразвуковой контроль;

СКР — сульфидное коррозионное растрескивание;

ТРГ — терморасширенный графит;

СНП — спирально-навитые прокладки;

PN — номинальное давление (в стандарте указано в бар или кгс/см2).

4 Типы фланцев и исполнения уплотнительных поверхностей

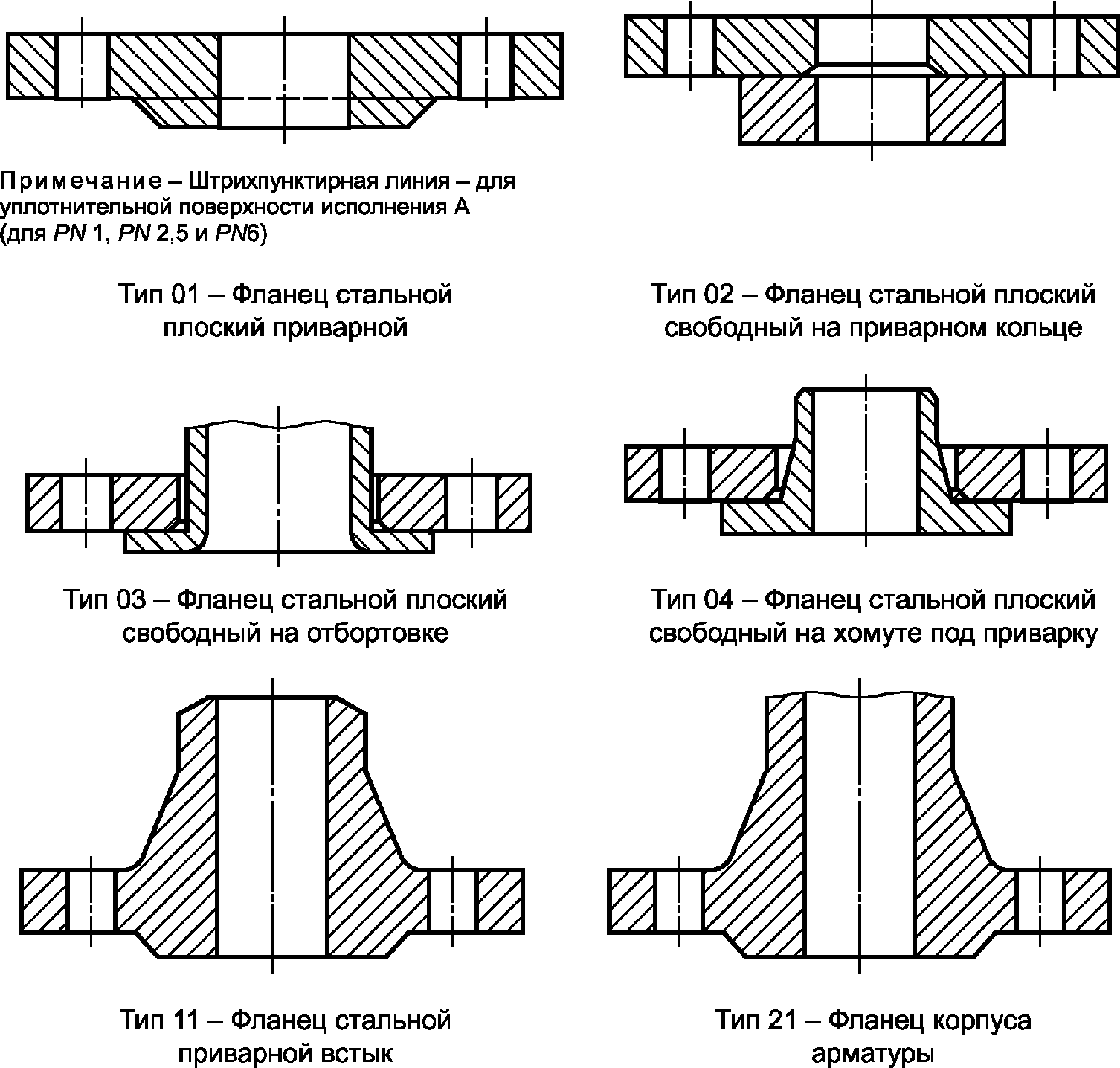

4.1 Типы фланцев и их обозначения приведены на рисунке 1.

4 Типы фланцев и исполнения уплотнительных поверхностей

Примечания

1 Фланцы типов 01, 04, 11, 21 соответствуют фланцам типов 01, 04, 11, 21 по [2].

2 Фланцы типа 02 соответствуют фланцам типа 02 с приварным кольцом типа 32 по [2].

3 Фланцы типа 03 соответствуют фланцам типа 02 с отбортовкой типа 33 по [2].

4 Фланцы типа 21 и элемент отбортовки для фланца типа 03 являются элементами арматуры, оборудования или соединительных частей трубопроводов и отдельно не изготавливаются.

Рисунок 1 — Типы фланцев

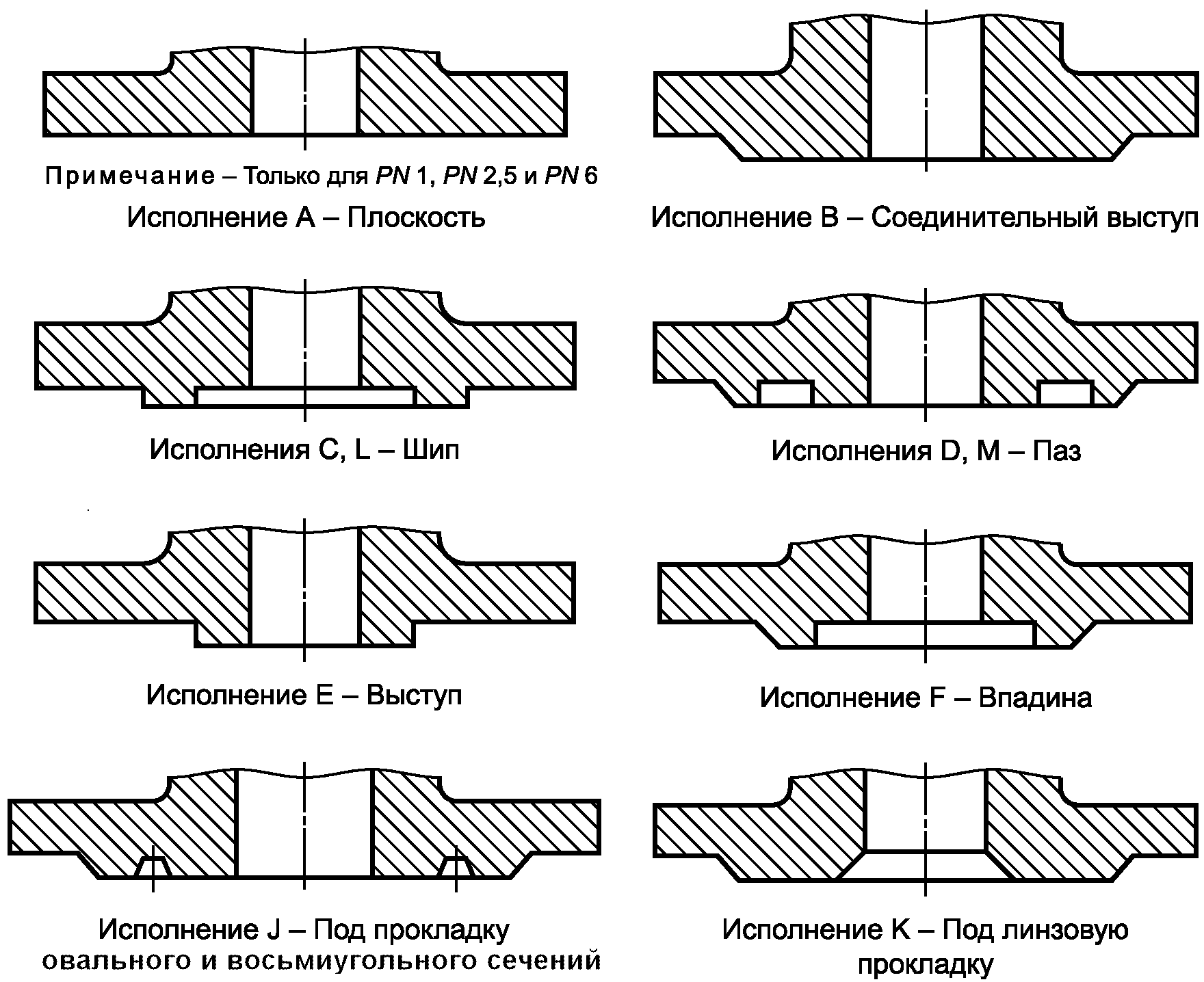

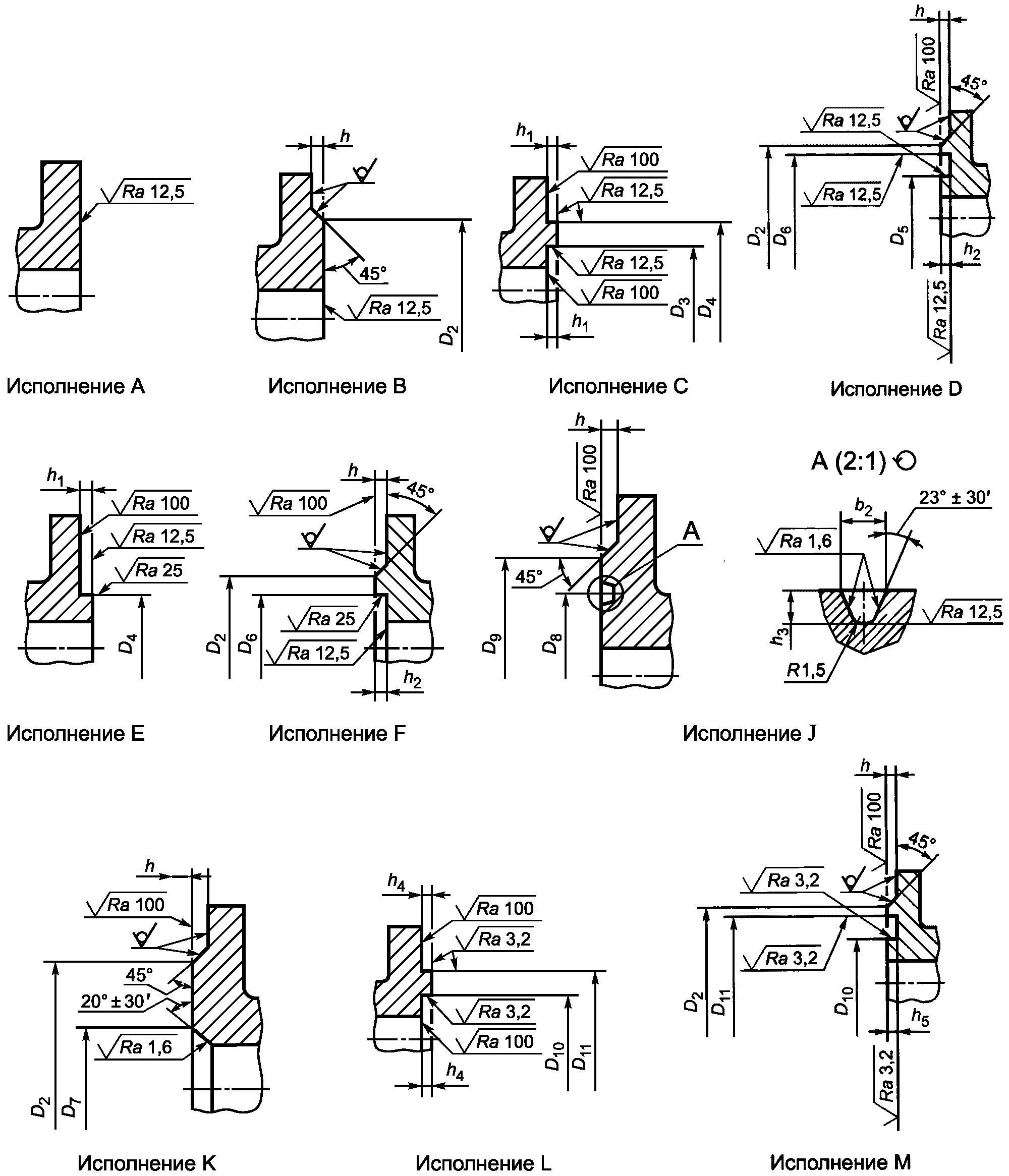

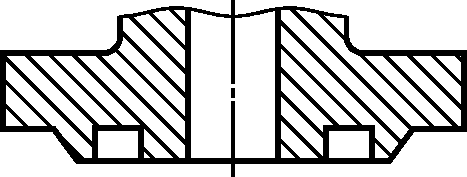

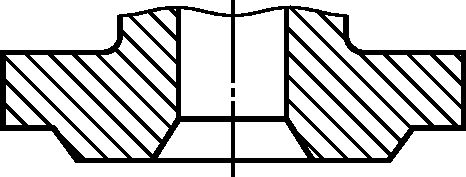

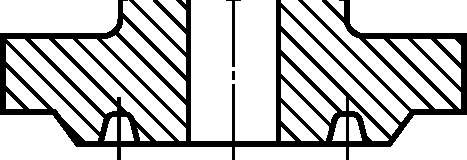

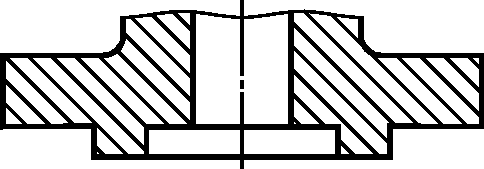

4.2 Исполнения уплотнительных поверхностей и их обозначения приведены на рисунке 2.

4 Типы фланцев и исполнения уплотнительных поверхностей

Примечание - Уплотнительные поверхности исполнений L и M используют под фторопластовые прокладки.

Рисунок 2 — Исполнения уплотнительных поверхностей

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

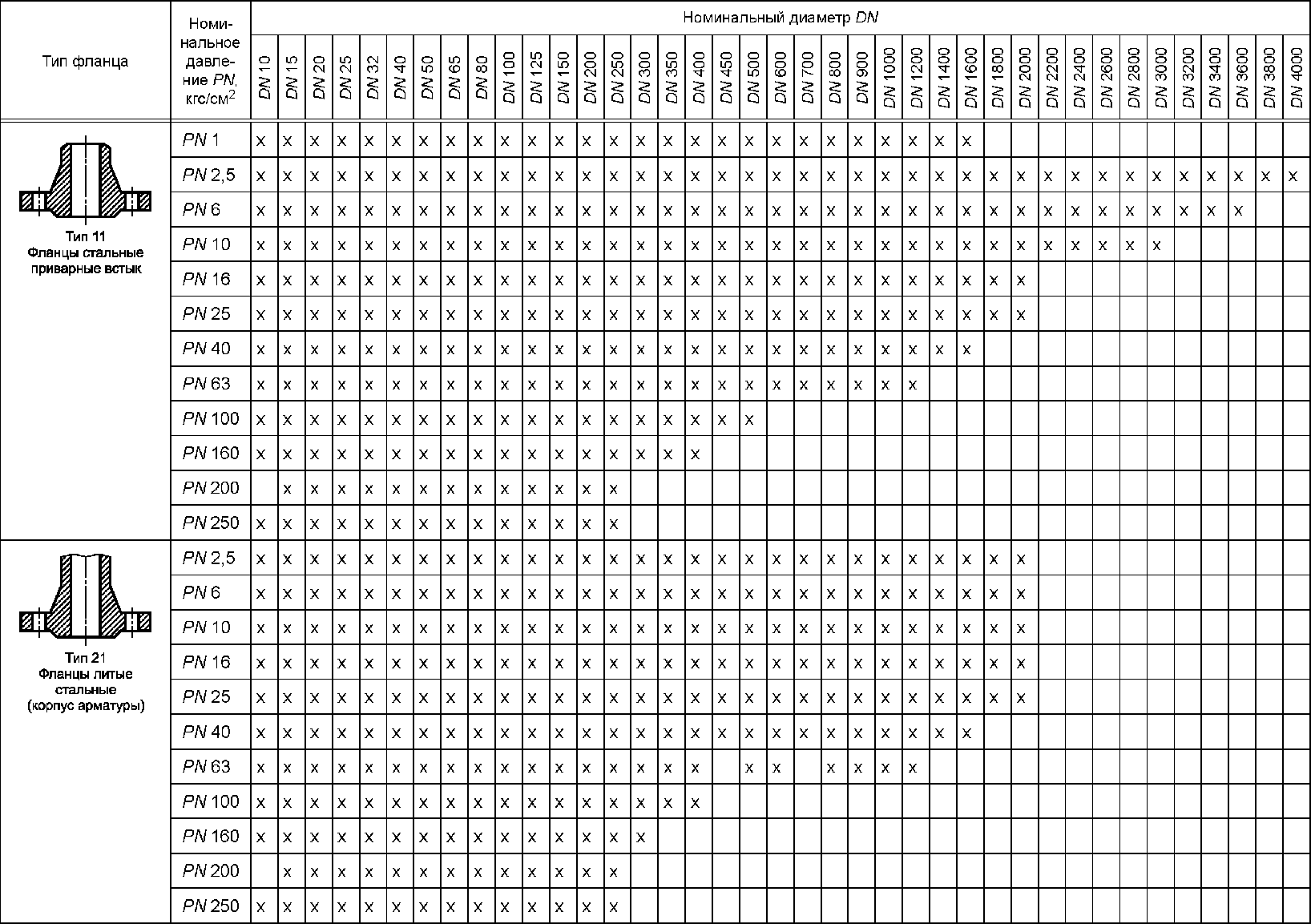

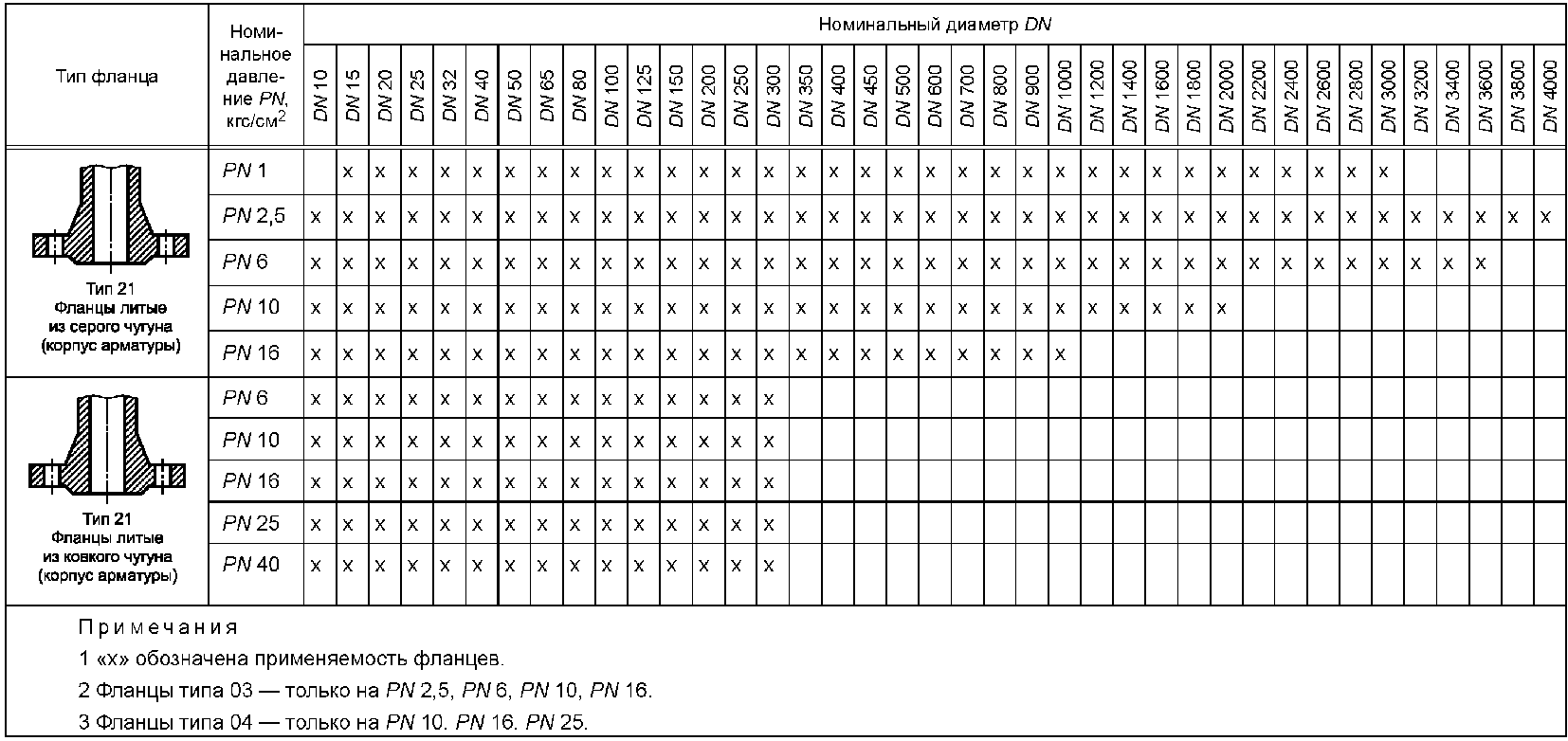

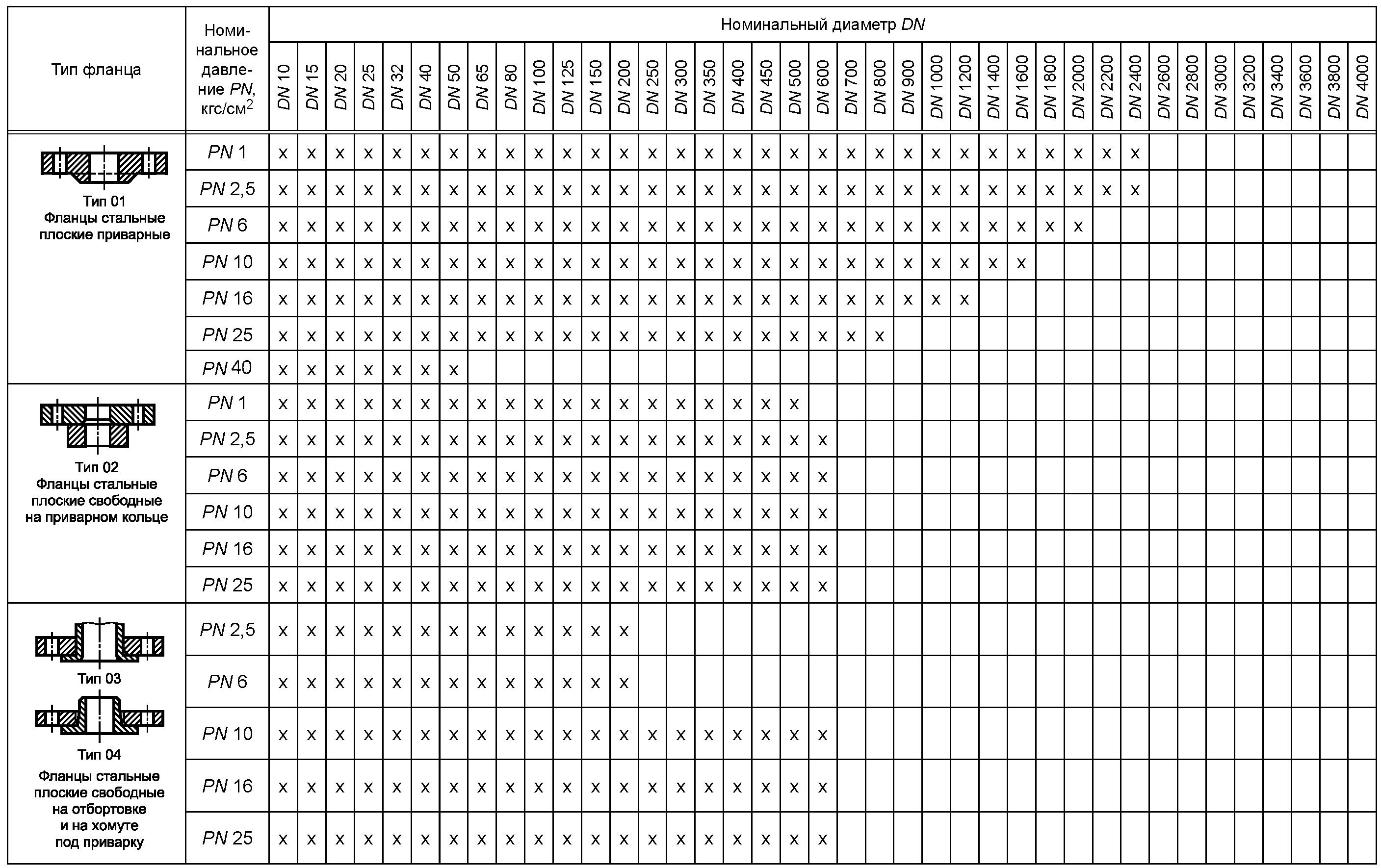

4.3 Применяемость фланцев номинального диаметра DN в зависимости от номинального давления PN для каждого типа фланцев приведена в таблице 1.

Таблица 1

Применяемость фланцев

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

4 Типы фланцев и исполнения уплотнительных поверхностей

Продолжение таблицы 1

4 Типы фланцев и исполнения уплотнительных поверхностей

Окончание таблицы 1

4 Типы фланцев и исполнения уплотнительных поверхностей

5 Размеры уплотнительных поверхностей

Размеры уплотнительных поверхностей фланцев приведены на рисунке 3 и в таблице 2. Ряд 1 предпочтительный.

5 Размеры уплотнительных поверхностей

Примечания

1 Допускается вместо угла 45° выполнять скругление радиусом по КД.

2 Исполнение A — только для PN 1, PN 2,5 и PN 6. Толщина фланца для исполнения A приведена в таблицах 3 или 6 (для этого исполнения h = 0).

3 Параметр шероховатости уплотнительных поверхностей для исполнений A, B, C, D, E, F — Ra 3,2 min, исполнений L, M — Ra 0,80 min.

(примечание 3 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Рисунок 3 — Размеры уплотнительных поверхностей фланцев

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Таблица 2

Размеры уплотнительных поверхностей фланцев (см. рисунок 3)

Размеры в миллиметрах

DNPN, кгс/см2D2D3D4D5D6D7D8D9D10D11b2hh1h2h3h4h5
Ряд1Ряд 2Ряд1Ряд 2Ряд1Ряд 2Ряд1Ряд 2
DN 10PN 13519-29-18-30----1830-243-43
PN 2,5
PN 6
PN 1042243423352335
PN 16
PN 25
PN 40
PN 6318355096,5
PN 100
PN 160-24-34-23-35---------
PN 200--------
PN 25040-24-34-23-3524,54
DN 15PN 14023-33-22-34----2234-243-43
PN 2,5
PN 6
PN 1047293928402840
PN 16
PN 25
PN 40
PN 6324355596,5
PN 100
PN 160
PN 20029-39-28-40-40
PN 25045-29-39-28-40------4,54---
DN 20PN 15033-43-32-44----3244-243-43
PN 2,5
PN 6
PN 1058365035513551
PN 16
PN 25
PN 40
PN 6330455896,5
PN 100
PN 160
PN 20036-50-35-51-
PN 250-36-50-35-51------4,54---
DN 25PN 16041-51-40-52----4052-243-43
PN 2,5
PN 6
PN 1068435742584258
PN 16
PN 25
PN 40
PN 6335506896,5
PN 100
PN 160
PN 20043-57-42-58-
PN 250-43-57-42-58------4,54---
DN 32PN 17049-59-48-60----4860-243-43
PN 2,5
PN 6
PN 1078516550665066
PN 16
PN 25
PN 40
PN 6342657896,5
PN 100
PN 160
PN 20051-65-50-66-
PN 250-51-65-50-66------4,54---
DN 40PN 18055-69-54-70----5470-343-43
PN 2,5
PN 6
PN 1088617560766076
PN 16
PN 25
PN 40
PN 6352758896,5
PN 100
PN 160
PN 20061-75-60-76-91
PN 250-61-75-60-76------4,54---
DN 50PN 19066-80-65-81----6581-343-43
PN 2,5
PN 6
PN 10102738772887288
PN 16
PN 25
PN 40
PN 636385102128
PN 100
PN 16095115
PN 20073-87-72-88-129
PN 250-73-87-72-88------4,54---
DN 65PN 111086-100-85-101----85101-343-43
PN 2,5
PN 6
PN 10122951099411094110
PN 16
PN 25
PN 40
PN 6385110132128
PN 100140
PN 160
PN 20095-109-94-110-130167
PN 250-95_109-94-110------4,54---
DN 80PN 1128101-115-100-116----100116-343-43
PN 2,5
PN 6
PN 10133106120105121105121
PN 16
PN 25
PN 40
PN 6397115133128
PN 100150
PN 160130
PN 200106-120-105-121-160190
PN 250138-106-120-105-121------4,54---
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024
№ 170-ст)
DN 100
PN 1148117-137-116-138----116138-343-65PN 2,5
PN 6
PN 10
158129149128150128150PN 16
PN 25
PN 40
PN 63
124145170128PN 100
175PN 160
PN 200
129-149-128-150-1902454,53,5PN 250
162-129-149-128-150------54,5---DN 125
PN 1178146-166-145-167----145167-343-65PN 2,5
PN 6
PN 10
184155175154176154176PN 16
PN 25
PN 40
PN 63
153175205128PN 100
210PN 160
190PN 200
155-175-154-176-205271144,53,5PN 250
188-155-175-154-176------54,5---DN 150
PN 1202171-191-170-192----170192-343-65PN 2,5
PN 6
PN 10
212183203182204182204PN 16
PN 25
PN 40
PN 63
181205240128PN 100
250PN 160
1410PN 200
183-203-182-204-240306174,53,511PN 250
218-183-203-182-204------54,5---DN 200
PN 1258229-249-228-250----228250-34,03,0-65PN 2,5
PN 6
PN 10
268239259238260238260PN 16
PN 25
278PN 40
285PN 63
243265285128PN 100
PN 160
2753151711PN 200
239-259-238-260-3053804,53,5PN 250
-239-259-238-260------54,5---DN 250
PN 1312283-303-282-304----282304-34,03,0-65PN 2,5
PN 6
PN 10
320292312291313291313PN 16
PN 25
335PN 40
345PN 63
298320345128PN 100
PN 160
3303801711PN 200
292-312-291-313-----4,53,5-PN 250
-292-312-291-313---54,5---DN 300
PN 1365336-356-335-357----335357-45,04,0-65PN 2,5
PN 6
PN 10
370343363342364342364PN 16
PN 25
390PN 40
410PN 63
345375410128PN 100
PN 160
3802314DN 350
PN 1415386-406-385-407----385407-454-65PN 2,5
PN 6
PN 10
430395421394422394422PN 16
PN 25
450PN 40
465PN 63
394420465128PN 100
1711PN 160
-------23--14--DN 400
PN 1465436-456-435-457----435457-454-65PN 2,5
PN 6
PN 10
482447473446474446474PN 16
PN 25
505PN 40
535PN 63
445480535128PN 100
1711PN 160
-------23--14--DN 450
PN 1520489-509-488-510----488510-454-65PN 2,5
PN 6
PN 10
532497523496524496524PN 16
PN 25
555PN 40
560PN 63
--------------PN 100
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024
№ 170-ст)
DN 500
PN 1
570541-561-540-562----540562-454-65PN 2,5PN 6
PN 10
585
549575548576548576PN 16PN 25
615
PN 40PN 63
PN 100
-
549-575-548-576--5,55--DN 600PN 1
670635-661-634-662----634662-565-65PN 2,5PN 6
PN 10
685
651649677675650648678676650678PN 16PN 25
720
PN 40735
PN 63(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024
№ 170-ст)
DN 700
PN 1
775
737-763-736-764----736764-565-65PN 2,5PN 6PN 10
800
751
777750778750778PN 16PN 25820
PN 40
840PN 63
-751
-777-750-778--5,5--DN 800PN 1880
841-867-840-868----840868-565-65PN 2,5PN 6PN 10
905
851
856877882850855878883850878PN 16PN 25930
PN 40
960PN 63
--
----5,5---(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024№ 170-ст)DN 900
PN 1
980
-
-------------55,55---PN 2,5PN 6PN 101005
961
987
960988PN 16PN 251030PN 40
1070
PN 63DN 1000
PN 11080
-
-------------56,56---PN 2,5PN 6PN 101110
1062
1092
10601094PN 16PN 251140PN 40
1180
PN 63DN 1200
PN 11280
-
-------------56,56---PN 2,5PN 61295PN 10
1330
12621292
12601294PN 16PN 251350PN 40
1380
PN 63DN 1400
PN 11480
-
-------------56,56---PN 2,5PN 61510PN 10
1530
14621492
14601494PN 16PN 251560PN 40
1600
DN 1600PN 1
1690-
-------------56,56---PN 2,5PN 61710PN 10
1750
16621692
16601694PN 16PN 251780PN 40
1815
DN 1800PN 1
1890-
-------------56,56---PN 2,5PN 61920PN 10
1950
18621892
18601894PN 16PN 251985DN 2000
PN 1
2090-
-------------56,56---PN 2,5PN 62125PN 10
2150
20622092
20602094PN 16PN 252210DN 2200
PN 1
2295-
---------6-----PN 2,5PN 62335PN 10
2370
DN 2400PN 1
2495-
---------6-----PN 2,5PN 62545PN 10
2570
DN 2600PN 1
2695-
---------6-----PN 2,5PN 62750PN 10
2780
DN 2800PN 1
2910-
---------6-----PN 2,5PN 62960PN 10
3000
DN 3000PN 1
3110-
---------6-----PN 2,5PN 63160PN 10
3210
DN 3200PN 2,5
3310-
---------5-----PN 63370DN 3400PN 2,5
3510-
---------5-----PN 63580DN 3600PN 2,5
3720-
---------5-----PN 63790DN 3800PN 2,5
3920-
---------5-----DN 4000PN 2,54120-
---------5-----Примечания1 Ряд 2 соответствует [[2]](#p114889).2 Для ряда 2 фланцы с уплотнительными поверхностями исполнений C, D, E, F в соответствии с рисунком 3 не применяются на PN 2,5 и PN 6.
6 Размеры стальных и чугунных фланцев
6.1 Размеры фланцев стальных плоских приварных (тип 01) приведены на рисунке 4 и в таблице 3. Ряд 1 предпочтительный.

6 Размеры стальных и чугунных фланцев

Примечание - Допускается выполнять фаску под сварной шов с углом (50 +/- 5)°.

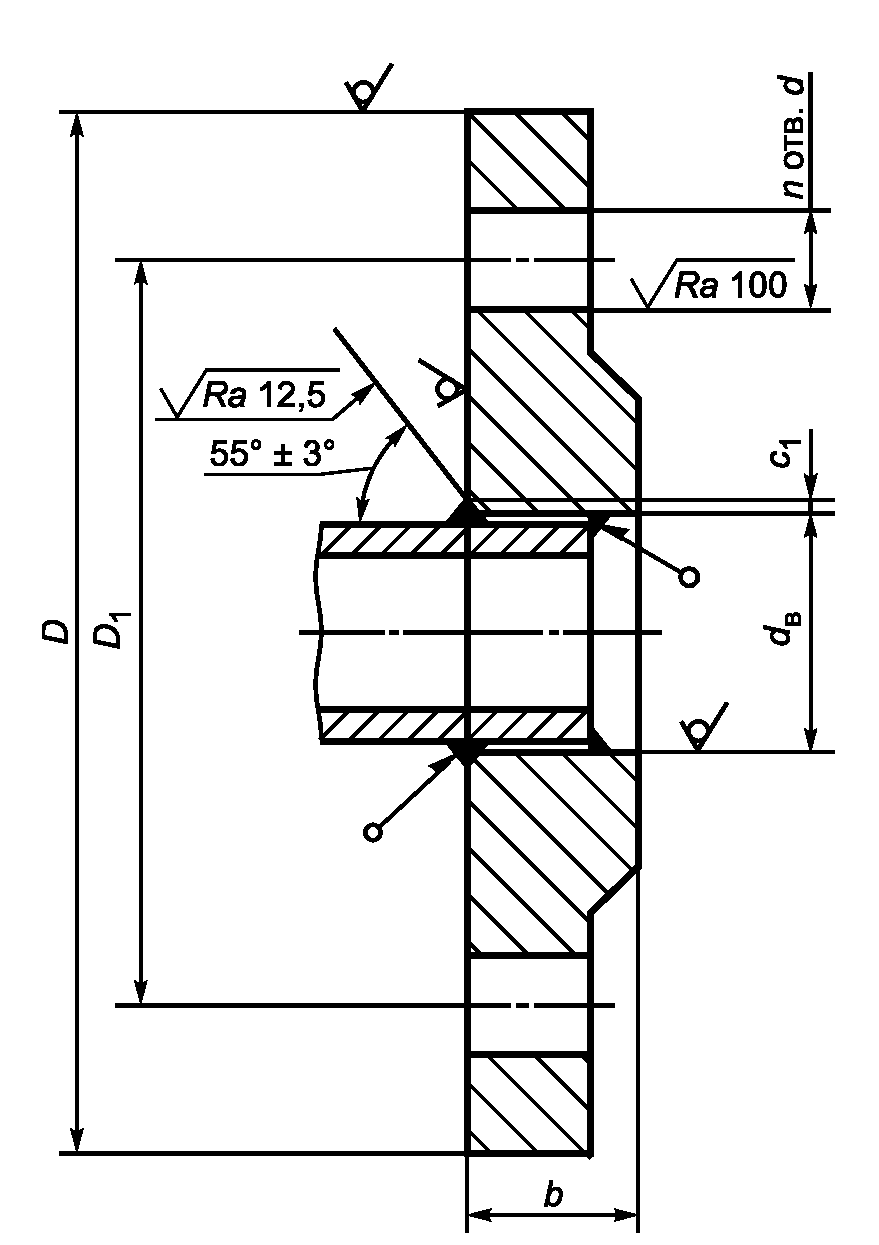

Рисунок 4 — Размеры фланцев стальных плоских приварных (тип 01) и схема монтажа к трубе

Таблица 3

Размеры фланцев стальных плоских приварных, тип 01 (см. рисунок 4)

Размеры в миллиметрах

DNPN, кгс/см2dвbc1DD1dnНоминальный
диаметр болтов
или шпилек
Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2
DN 10PN 115-10-275-5011-4-М10-
PN 2,5181275114М10
PN 612
PN 1014906014М12
PN 1614
PN 2516
PN 40---90-14-4-М12
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024
№ 170-ст)
DN 15
PN 119-10-280-5511-4М10-PN 2,5
22128011М10PN 6
12PN 10
14956514М12PN 16
14PN 25
16PN 40
---95-14-4-М12(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024
№ 170-ст)
DN 20
PN 1
26-12-290-6511-4М10-PN 2,527,5
149011М10PN 614
PN 1016
1057514М12PN 1616
PN 2518
PN 40-
--105-14-4-М12(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024№ 170-ст)
DN 25
PN 1
33
-12-3100-7511-4-М10-PN 2,534,514
100114М10PN 614PN 10
16115
8514М12PN 1618PN 25
PN 40-
-
-115-14-4-М12(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024№ 170-ст)DN 32
PN 1
39
-
12-3120-9014-4-М12-PN 2,543,516120
144М12PN 615PN 1016
18135
14010018М16PN 1618PN 2520
PN 40-
--
-18-4-М16(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024№ 170-ст)DN 40PN 1
46
-
13
-3130-10014-4-М12-PN 2,549,51613014
4М12PN 616PN 101818
145150
11018М16PN 1620PN 2522PN 40
--
--
18-4-М16(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024№ 170-ст)DN 50PN 159
-
13
-
3140-11014-4-М12-PN 2,561,516140144
М12PN 616PN 101820160
165125
18М16PN 1622PN 2524PN 40-
--
-18
-4-М16(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024№ 170-ст)DN 65PN 178-
14
-
4
160-13014-4-М12-PN 2,577,516160144М12
PN 616PN 102020180185
14518
48М16PN 16248 <**>PN 25228DN 80
PN 191-
14-4
185-15018-4-М16-PN 2,590,518190184М16
PN 618PN 102020195200
1604
8PN 1624PN 2526248DN 100
PN 1110 116 <***>
-14-4
205-17018-4-М16-PN 2,5110 116 <***>11618210184
М16PN 6110 116 <***>18PN 10110 1162222
215220180
8PN 16110 11626PN 25110 1162826
230235190
22М20DN 125PN 1135 142-16-4
235-20018-8-М16-PN 2,5135 142141,520240188
М16PN 6135 14220PN 10135 1422422
245250210
PN 16135 14228PN 25135 14230270
22026М24
DN 150PN 1154 161 170 <***>-16-4
260-22518-8-М16-PN 2,5154 161 170 <***>170,5162026518
8М16PN 6154 161 170 <***>20PN 10154 161 1702424
280285240
22М20PN 16154 161 17028PN 25154 161 17030300
25026М24
DN 200PN 1222-18-4
315-28018-8-М16-PN 2,5221,522320188М16
PN 622PN 1024335340295
22М20
PN 16302612PN 2532360
31026М24DN 250
PN 1273-21-6
370-33518-12-М16-PN 2,5276,5243751812М16
PN 623PN 102639035022
М20PN 16
312940535526М24
PN 25343542537030М27
DN 300PN 1325-22-6
435-39522-12-М20-PN 2,5327,5244402212М20
PN 624PN 102826440445
400PN 16
323246041026М24
PN 2536384854303016
М27DN 350PN 1377-22-7
485-44522-12-М20-PN 2,5359,5264902212М20
PN 626PN 102830500505
46016
PN 16343552047026М24
PN 254255055549033М30
DN 400PN 1426-22-7
535-49522-16-М20-PN 2,5411285402216М20
PN 628PN 103032565515
26М24
PN 163858052530М27PN 25
444861062055033
36М30М33DN 450PN 1480-24-7
590-55022-16-М20-PN 2,5462305952216М20
PN 628PN 103036615565
2620
М24PN 164264058530М27PN 25
485466067060033
36М30М33DN 500PN 1530-24-7
640-60022-16-М20-PN 2,5513,5306452220М20
PN 629PN 103238670620
2620
М24PN 16484671071565033
М30PN 2552587306603936
М36М33DN 600PN 1630-25-7
755-70526-20-М24-PN 2,5616,5327552620М24
PN 630PN 103642780725
30М27
PN 1650558407703936
М36М33PN 25546884084539М36
DN 700PN 1720-26-9
860-81026-24-М24-PN 2,5<*>408602624М24
PN 63240PN 103950895
84030М27
PN 1652639103936М36
М33PN 2560859608754542
М42М39DN 800PN 1820-26-9
975-92030-24-М27-PN 2,5<*>449753024
М27PN 63244PN 104256
1010101595033
М30PN 1654741020102539М36
PN 2568951075108599045
48М42М45DN 900PN 1920-28-9
1075-102030-24-М27-PN 2,5<*>4810753024М27
PN 63448PN 1045621110
1115105033
28М30PN 1659821120112539М36
DN 1000PN 11020-30-10
1175-112030-28-М27-PN 2,5<*>5211753028М27
PN 63652PN 1048701220
1230116033
36М30М33PN 166390125511704542
М42М39DN 1200PN 11220-30-10
1375-132030-32-М27-PN 2,5<*>6013753032М27
PN 6396014001405134033
М30PN 1056831455138039М36
PN 16-76<*>1485139052
48М48М45DN 1400PN 11420-32-10
1575-152030-36-М27-PN 2,5PN 6<*>487216201630
1560
333636М30М33PN 10-65<*>1675159045
42М42М39DN 1600PN 11620-32-10
1785-173030-40-М27-PN 2,5PN 6<*>538018201830
1760
333640М30М33PN 10-75<*>1915182052
48М48М45DN 1800PN 11820-35-10
1985-193030-44-М27-PN 2,5PN 6-<*>-882045
1970
3944М36DN 2000PN 12020-35-10
2190-213030-48-М27-PN 2,5PN 6-<*>-962265
2180
454248М42М39DN 2200PN 12220-42-10
2405-234033-52-М30-PN 2,5DN 2400PN 12420-47-
10
2605-254033-56-М30-PN 2,5<*> Определяется заказчиком.<**> Фланцы с четырьмя отверстиями могут поставляться только по договоренности между изготовителем фланцев и заказчиком.<***> Для исполнений D и M не применять.Примечания1 Ряд 2 соответствует [[2]](#p114889).
2 Размер c1 может уточняться в зависимости от технологии сварки и размера трубы.
3 Фланцы должны изготавливаться с уплотнительными поверхностями исполнений:
- A — для фланцев на PN 1, PN 2,5 и PN 6;
- B, C, D, E, F, L и M — для всех PN.
6.2 Размеры фланцев стальных плоских свободных на приварном кольце (тип 02) приведены на рисунке 5 и в таблице 4. Ряд 1 предпочтительный.
6 Размеры стальных и чугунных фланцев
Примечания
1 Параметр шероховатости поверхностей A — Ra <= 25 мкм.

(примечание 1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

2 Допускается выполнять фаску под сварной шов с углом (50 +/- 5)°.

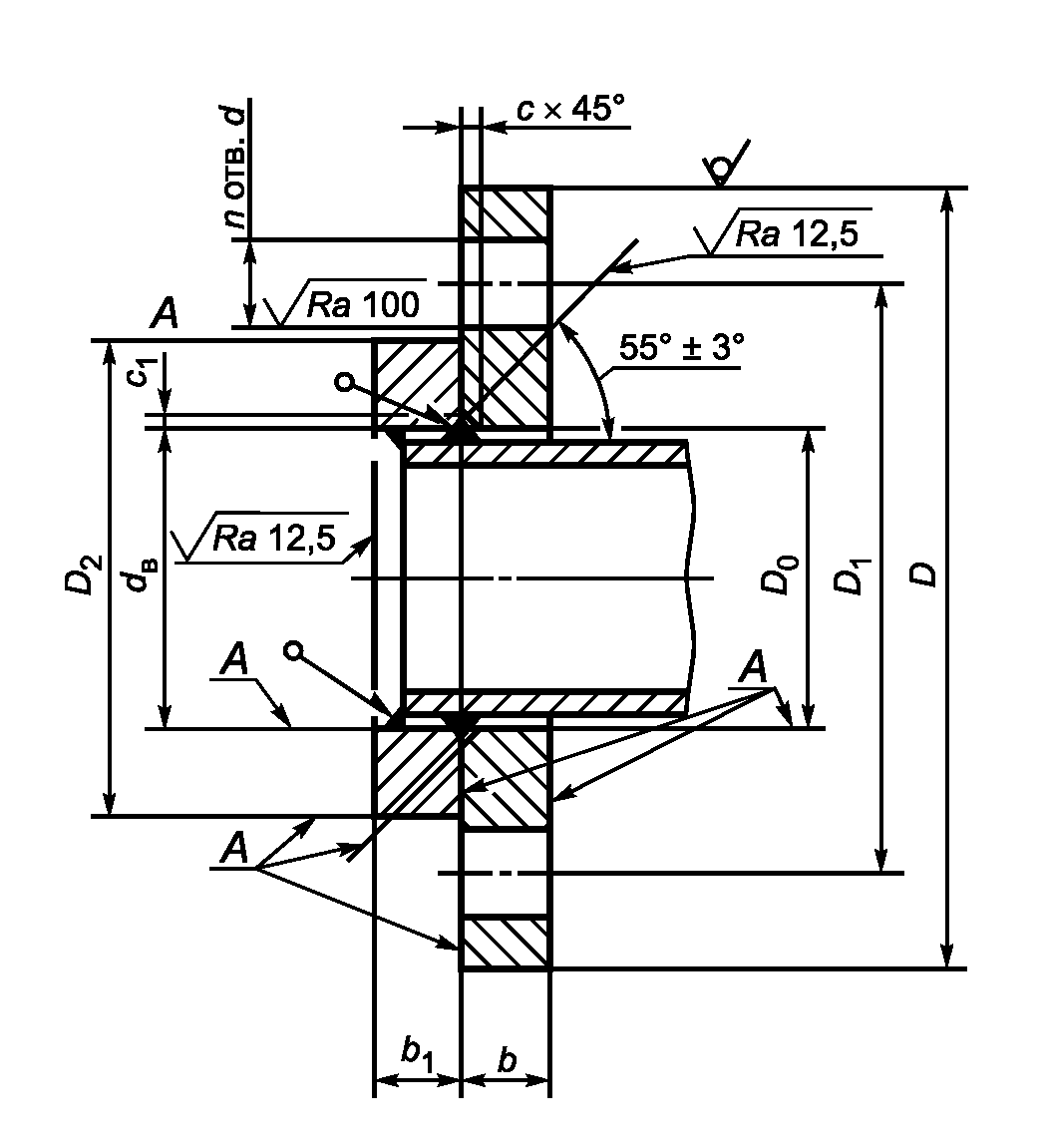

Рисунок 5 — Размеры фланцев стальных плоских свободных на приварном кольце (тип 02) и схема монтажа к трубе

Таблица 4

Размеры фланцев стальных плоских свободных на приварном кольце, тип 02 (см. рисунок 5)

Размеры в миллиметрах

DNPN, кгс/см2D0D2dвbb1cc1DD1dnНоминальный диаметр болтов или шпилек
Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2
DN 10PN 116-3515-10-8-4-275-5011-4-М10-
PN 2,521181210375114М10
PN 6
PN 104212141012906014М12
PN 161412
PN 251614
DN 15PN 120-4019-10-8-4-280-5511-4-М10-
PN 2,525221210380114М10
PN 6
PN 104712141012956514М12
PN 161412
PN 251614
DN 20PN 127-5026-10-10-4-290-6511-4-М10-
PN 2,53127,51410490114М10
PN 6
PN 1058141612141057514М12
PN 161614
PN 251816
DN 25PN 134-6033-12-10-5-3100-7511-4-М10-
PN 2,53834,514104100114М10
PN 6
PN 1068141612141158514М12
PN 161614
PN 251816
DN 32PN 141-7039-12-10-5-3120-9014-4-М12-
PN 2,54643,516105120144М12
PN 6
PN 10477816121413514010018М16
PN 16181816
PN 2520
DN 40PN 148-8046-12-10-5-3130-10014-4-М12-
PN 2,55349,516105130144М12
PN 6
PN 10881818121414515011018М16
PN 162016
PN 252218
DN 50PN 161-9059-12-12-5-3140-11014-4-М12-
PN 2,56561,516125140144М12
PN 6
PN 101021820141616016512518М16
PN 162016
PN 252218
DN 65PN 180-11078-14-14-6-4160-13014-4-М12-
PN 2,58177,516126160144М12
PN 6
PN 10122202016161801851451848М16
PN 1622188 <*>
PN 252422208
DN 80PN 193-12891-14-14-6-4185-15018-4-М16-
PN 2,59490,518126190184М16
PN 6
PN 101332220161619520016048
PN 162418
PN 2526242018
DN 100PN 1112
118		-148110
116 <**>		-14-14-6-4205-17018-4-М16-
PN 2,512011618146210184М16
PN 6112
118		110
116 <**>
PN 10112
118		158110
116		242216182152201808
PN 16112
118		110
116		2620
PN 25112
118		110
116		2826222023023519022М20
DN 125PN 1138
145		-178135
142		-14-14-6-4235-20018-8-М16-
PN 2,5145141,520146240188М16
PN 6138
145		135
142
PN 10138
145		184135
142		26221818245250210
PN 16138
145		135
142		2820
PN 25138
145		135
142		3028242227022026М24
DN 150PN 1157
164
173		-202154
161
170 <**>		-16-16-6-4260-22518-8-М16-
PN 2,5174170,520146265188М16
PN 6157
164
173		154
161
170 <**>		16
PN 10157
164
173		212154
161
170		2624182028028524022М20
PN 16157
164
173		154
161
170		282220
PN 25157
164
173		154
161
170		302430025026М24
DN 200PN 1225-258222-18-18-8-4315-28018-8М16-
PN 2,5226221,52216632018М16
PN 6
PN 102682624202033534029522М20
PN 1628262212
PN 252783032242636031026М24
DN 250PN 1279-312273-20-18-11-6370-33518-12-М16-
PN 2,5281276,5241883751812М16
PN 6
PN 103202826222239039535022М20
PN 1630282440535526М24
PN 2533532352642537030М27
DN 300PN 1331-365325-24-20-11-6435-39522-12-М20-
PN 2,5333327,5241884402212М20
PN 6
PN 10370302822440445400
PN 16322446041026М24
PN 25390343826284854303016М27
DN 350PN 1383-415377-28-20-12-7485-44522-12-М20-
PN 2,5365359,5261884902212М20
PN 6
PN 104303230242250050546016
PN 1634352652047026М24
PN 254503842283255055549033М30
DN 400PN 1433-465426-32-24-12-7535-49522-16-М20-
PN 2,5410411282085402216М20
PN 6
PN 104164823432262456551526М24
PN 1636382858052530М27
PN 25505424630346106205503336М30М33
DN 450PN 1487-520480-34-24-12-7590-55022-16-М20-
PN 2,5467462302085952216М20
PN 6
PN 105323526246155652620М24
PN 163842283064058530М27
PN 25555455030366606706003336М30М33
DN 500PN 1537-570530-38-26-12-7640-60022-16-М20-
PN 2,5519513,5302286452220М20
PN 6
PN 105105853828266706202620М24
PN 16424630327107156503330
PN 25519615505832387306603936М36М33
DN 600PN 2,5-622670-616,5-32-22-87-755705-26-20-М24
PN 6
PN 10685422678072530М27
PN 16725553284577036М33
PN 25720684039М36
<*> Фланцы с четырьмя отверстиями могут поставляться только по договоренности между изготовителем фланцев и заказчиком.
<**> Для исполнений D и M не применять.
Примечания
1 Ряд 2 соответствует [[2]](#p114889).
2 Размер c1 может уточняться в зависимости от технологии сварки и размера трубы.
3 Кольца должны изготавливаться с уплотнительными поверхностями исполнений:
- A — для фланцев на PN 1, PN 2,5 и PN 6;
- B, C, D, E, F, L и M — для всех PN.

6.3 Размеры фланцев стальных плоских свободных на отбортовке (тип 03) и на хомуте под приварку (тип 04) приведены на рисунке 6 и в таблице 5.

6 Размеры стальных и чугунных фланцев

Примечание - Радиус скругления тыльной стороны отбортовки и хомута R:

  • Rmin 3 для DN <= 350;
  • Rmin 5 для DN > 350;
  • Rmax 5 для DN <= 50;
  • Rmax 6 для 50 < DN <= 350;
  • Rmax 8 для DN > 350.

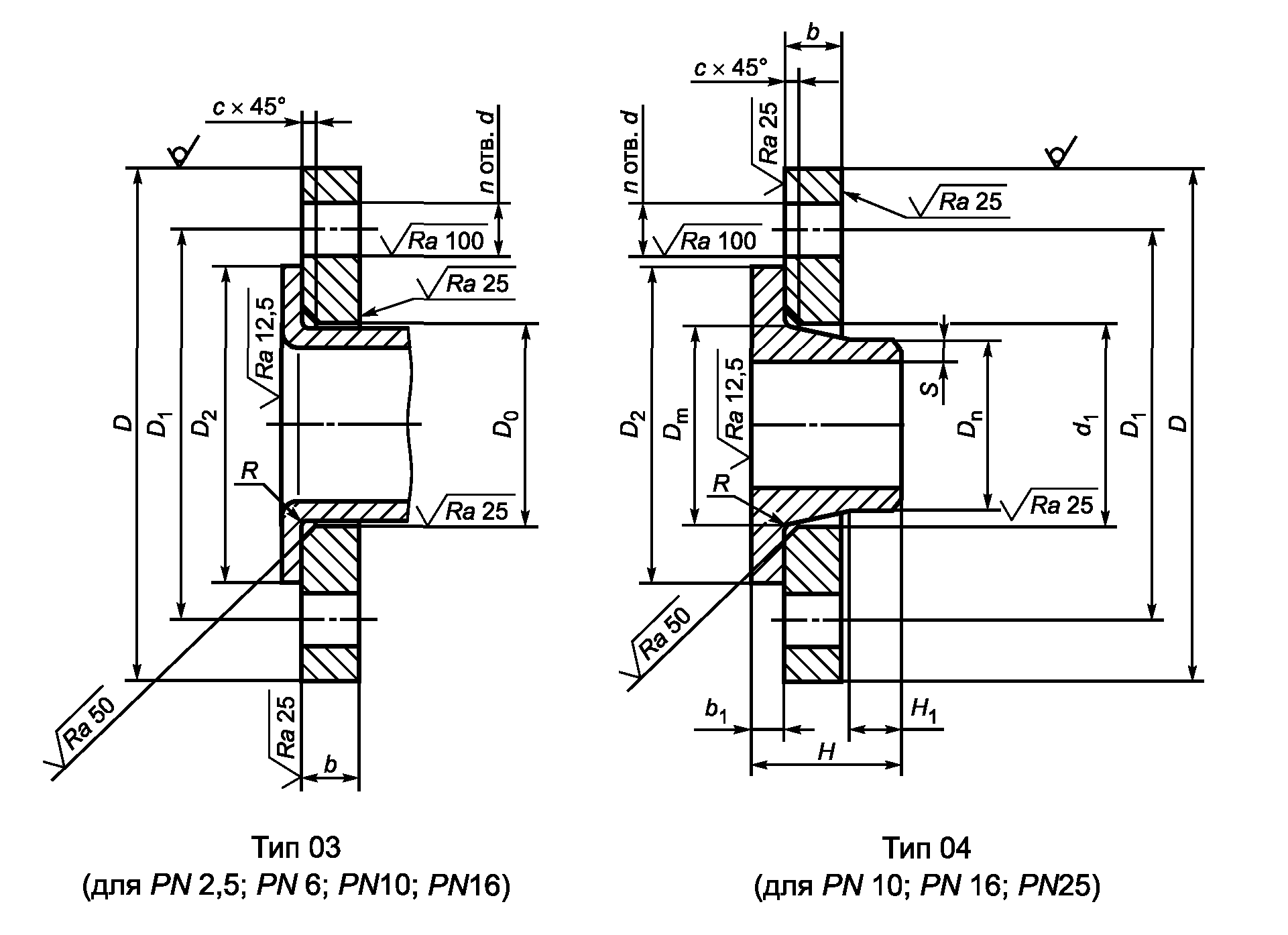

Рисунок 6 — Размеры фланцев стальных плоских свободных (типы 03 и 04) и схема монтажа к трубе

Таблица 5

Размеры фланцев стальных плоских свободных на отбортовке и на хомуте под приварку, типы 03 и 04 (см. рисунок 6)

Размеры в миллиметрах

DNPN, кгс/см2DD0D1D2DmDndd1bb1cHH1nSНоминальный диаметр болтов или шпилек
DN 10PN 2,5
PN 6		75215035--11-12-3--4-М10
PN 109060422817,2143114123561,8М12
PN 16
PN 25-
DN 15PN 2,5
PN 6		80255540--11-12-3--4-М10
PN 109565473221,3143514123862,0М12
PN 16
PN 25-
DN 20PN 2,5
PN 6		90316550--11-14-4--4-М10
PN 1010575584026,9144216144062,3М12
PN 16
PN 25-
DN 25PN 2,5
PN 6		100387560--11-14-4--4-М10
PN 1011585684633,7144916144062,6М12
PN 16
PN 25-
DN 32PN 2,5
PN 6		120479070--14-16-5--4-М12
PN 10140100785642,4185918144262,6М16
PN 16
PN 25-
DN 40PN 2,5
PN 6		1305310080--14-16-5--4-М12
PN 10150110886448,3186718144572,6М16
PN 16
PN 25-
DN 50PN 2,5
PN 6		1406511090--14-16-5--4-М12
PN 101651251027460,3187720164582,9М16
PN 16
PN 25-7548
DN 65PN 2,5
PN 6		16081130110--14-16-6--4-М12
PN 101851451229276,118962016451082,9М16
PN 168 <*>
PN 25-9022528
DN 80PN 2,5
PN 6		19094150128--18-18-6--4-М16
PN 1020016013310588,91082016501083,2
PN 16
PN 25-11424185812
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024
№ 170-ст)
DN 100
PN 2,5PN 6
210		120170148--18-18-6--4-М16PN 10
220180158131114,31342218521283,6PN 16
PN 25
235-19013422138262065М20DN 125
PN 2,5PN 6
240		145200178--18-20-6--8-М16PN 10
250210184156139,7162221855124,0PN 16
PN 25
270-22016226166282268М24DN 150
PN 2,5PN 6
265		174225202--18-20-6--8-М16PN 10
285240212184168,322188242055124,5М20PN 16
PN 25
300-25019226194302475М24DN 200
PN 2,5PN 6
320		226280258--18-22-6--8-М16PN 10
340295268234219,122240242062166,3М20PN 16
2352612PN 25
360-31027824426250322680М24DN 250
PN 10395-35032029227322294262286816126,3М20PN 16
405355262970М24PN 25
42537033529830302352688187,1М27DN 300
PN 10445-400370342323,922348262286816127,1М20PN 16
46041034426322478М24PN 25
4854303903523035638289218168,0М27DN 350
PN 10505-460430385355,622400302286816167,1М20PN 16
520470390263526828М24PN 25
55549045039833408423210020М30DN 400
PN 10565-515482440406,426450322487216167,1М24PN 16
580525445304543828858,0М27PN 25
62055050545236462483411020М33DN 450
PN 10615-56553248845726498362487216207,1М24PN 16
640585490305004230838,0М27PN 25
670600555500365105436110208,8М33DN 500
PN 10670-62058554250826550382687516207,1М24PN 16
715650548335564632848,0М30PN 25
7306606155583656858381252010М33DN 600
PN 10780-7256856426103065042268821820-М27PN 16
84077067036660553288188,8М33PN 25
8457206603967068401252011М36<*> Фланцы с четырьмя отверстиями могут поставляться только по договоренности между изготовителем фланцев и заказчиком.
Примечание — Фланцы типа 03 изготавливаются с уплотнительной поверхностью исполнения B.

6.4 Размеры фланцев стальных приварных встык (тип 11) приведены на рисунке 7 и в таблице 6. Ряд 1 предпочтительный.

6 Размеры стальных и чугунных фланцев

Примечания

1 Разделка кромки под сварку приведена для фланцев ряда 1.

2 Разделка кромок под сварку для фланцев ряда 2 — в соответствии с [2].

3 Радиусы R — по КД.

4 Допускается изготовление фланцев с другими видами разделки под сварку по технической документации (НД, КД), утвержденной в установленном порядке.

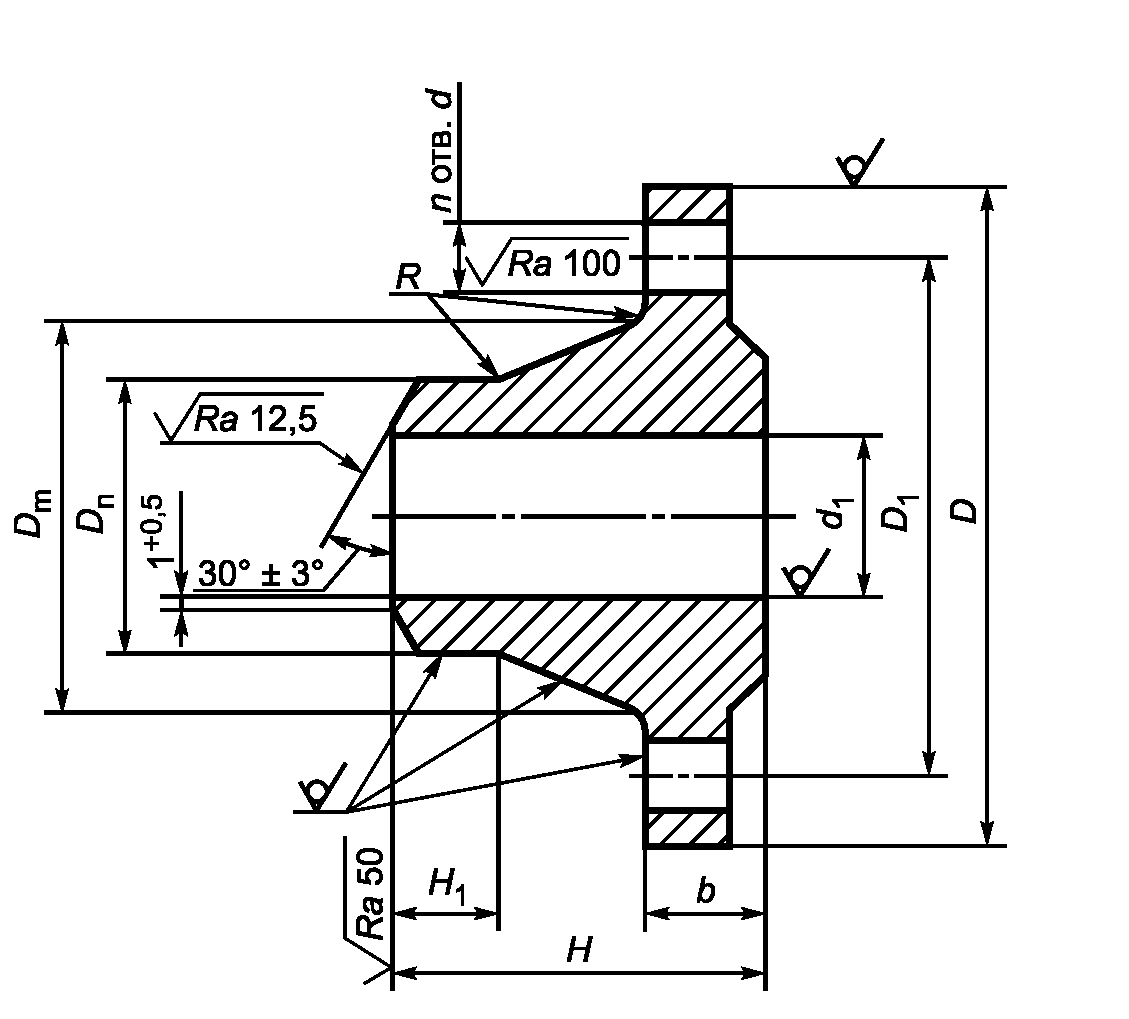

Рисунок 7 — Размеры фланцев стальных приварных встык (тип 11)

Таблица 6

Размеры фланцев стальных приварных встык, тип 11 (см. рисунок 7)

Размеры в миллиметрах

DNPN, кгс/см2DmDnd1bHH1DD1dnНоминальный диаметр болтов или шпилек
Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2
DN 10PN 122-15-8-10-25-675-5011-4-М10-
PN 2,52617,213,2122875114М10
PN 61229
PN 102528143535906014М12
PN 162614
PN 2516
PN 40
PN 6334321820484510070
PN 10045
PN 160------100-14-4-М12
PN 250441224581258518М16
DN 15PN 128-19-12-10-28-680-5511-4-М10-
PN 2,53021,317,3123080114М10
PN 61230
PN 103032143538956514М12
PN 1614
PN 2516
PN 40
PN 63383414,91820484510575
PN 10020
PN 16017,352
PN 20040-23-14-26-54-120-8222-4-М20-
PN 250-48-21,3-16,1-26-60-13090-18-4-М16
DN 20PN 136-26-18-10-30-690-6511-4-М10-
PN 2,53826,922,3143290114М10
PN 61232
PN 103840141838401057514М12
PN 16
PN 25384016183640
PN 40
PN 63484220,52022564881251309018М16
PN 1002253
PN 160---22-58--18-4-М16-
PN 200462919285713022М20
PN 250463362
DN 25PN 142-33-25-10-30-6100-7511-4-М10-
PN 2,54233,728,51435100114М10
PN 61432
PN 1045461840401158514М12
PN 16
PN 2516183840
PN 40
PN 63525226,522245858813514010018М16
PN 10024
PN 160525227,924
PN 20054-36--30-62-150-10226-4-М24-
PN 250-60-33,7-26,5-28-65-150105-22-4-М20
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024
№ 170-ст)
DN 32
PN 150-39-31-10-30-6120-9014-4-М12-PN 2,5
5542,437,21635120144М12PN 6
1435PN 10
55561518424213514010018М16PN 16
PN 25
56184542PN 40
PN 63
646235,223246260815015511022М20PN 100
24PN 160
---24-67--22-4-М20-PN 200
433216011526М24PN 250
37729DN 40
PN 160-46-38-12-36-7130-10014-4-М12-PN 2,5
6248,343,11438130144М12PN 6
1538PN 10
62641618454514515011018М16PN 16
64PN 25
19184845145150PN 40
48PN 63
74703741,1242668621016517012522М20PN 100
762670PN 160
287564PN 200
74-49-36-34--170-12426-4-М24-PN 250
-84-48,3-38,3-34-80-185135-26-4-М24DN 50
PN 170-58-49-12-36-8140-11014-4-М12-PN 2,5
7460,354,51438140144М12PN 6
1538PN 10
761618454516016512518М16PN 16
48PN 25
75204848PN 40
48PN 63
86824752,32670621017518013522М20PN 100
904528716819514526М24PN 160
307875PN 200
105-61-46-40-98-210-16026-8-М24-PN 250
-95-60,3-47,7-38-85-200150-26-8-М24DN 65
PN 188-77-66-12-36-9160-13014-4М12-PN 2,5
8876,170,3143816014М12PN 6
1538PN 10
9492184845101801851451848М16PN 16
508 <*>PN 25
96902253521458PN 40
PN 63
106986468,1282675681220020516022М20PN 100
110108623230837622017026М24PN 160
66,1348882PN 200
138-90-68-48-121-260-20330-8-М27-PN 250
-124-76,1-60,1-42-95-230180-26-8-М24DN 80
PN 1102-90-78-14-38-10185-15018-4-М16-PN 2,5
10288,982,51642190184М16PN 6
1640PN 10
1051051820505019520016048PN 16
1102053PN 25
22245558128PN 40
1122458PN 63
1201127779,93028757221021517022М20PN 100
1241207578,93432907823018026М24PN 160
76,3369386PN 200
162-110-80-54-135-290-23033-8-М30-PN 250
-136-101,6-79,6-46-102-255200-30-8-М27DN 100
PN 1122-110-96-14-40-10205-17018-4-М16-PN 2,5
130114,3107,11645210184М16PN 6
1641PN 10
12813120205152122152201808PN 16
13053PN 25
1321342424616523023519022М20PN 40
1382668PN 63
14013894105,33230807825020026М24PN 100
14615092103,138361009026521030М27PN 160
98,340103100PN 200
208-135-102-66-178-360-29239-8-М36-PN 250
-164-127-98,6-54-12014-300235-33-8-М30DN 125
PN 1148-135-121-14-40-10235-20018-8-М16-PN 2,5
155139,7131,71848240188М16PN 6
1843PN 10
15615622605512245250210PN 16
PN 25
1601622626686827022026М24PN 40
12028PN 63
172168118128,53634988829524030М27PN 100
180180112424011510531031525033М30PN 160
119,74411811514PN 200
234-170-130-76-178-385-31839-12-М36-PN 250
-200-152,4-120,4-60-14016-340275-33-12-М30DN 150
PN 1172-161-146-14-41-12260-22518-8-М16-PN 2,5
184168,3159,31848265188М16PN 6
1846PN 10
18022605528028524022М20PN 16
PN 25
1861922828717530025026М24PN 40
1453075PN 63
206202142155,738361089534034528033М30PN 100
214210136152,3464412811535035529012PN 160
143,35013312814PN 200
266-196-150-82-193-440-36045-12-М42-PN 250
-240-177,8-142,8-68-16018-390320-36-12-М33DN 200
PN 1235-222-202-16-48-15315-28018-8-М16-PN 2,5
236219,1206,52055320188М16PN 6
2053PN 10
240234222461621633534029522М20PN 16
2352412PN 25
24524430788036031026М24PN 40
250200203,13834888837532030М27PN 63
264256198204,944421131104054153453336М30М33PN 100
276278190201,5545214313043036039М36PN 160
187,160148140PN 200
340-248-192-92-233-535-44052-12-М48-PN 250
-305-244,5-194,5-82-19025-485400-42-12-М39DN 250
PN 1288-278-254-19-48-15370-33518-12-М16-PN 2,5
290273260,422603751812М16PN 6
2882153PN 10
290292242663681639039535022М20PN 16
29226687040535526М24PN 25
300298258,83278881842537030М27PN 40
310306252423810110544545038533М30PN 63
316316246255,448461181254704003936М36М33PN 100
3403402362536016315750050543039М36PN 160
6816815551542М39PN 200
460-330-254-110-303-670-57256-16-М52-PN 250
-385-298,5-234,5-100-21530-585490-48-16-М45DN 300
PN 1340-330-303-20-49-15435-39522-12-М20-PN 2,5
342323,9309,722624402212М20PN 6
2254PN 10
34526646816440445400PN 16
34634428707846041026М24PN 25
352352307,936348492184854303016М27PN 40
368362301464211611551051545033М30PN 63
370372294301,954521241405304603936М36М33PN 100
400400284298,970681841705855004542М42М39PN 160
279,578189175DN 350
PN 1390-382-351-20-49-15485-44522-12-М20-PN 2,5
385355,6341,422624902212М20PN 6
2254PN 10
4002664681650050546016PN 16
390339,63230748252047026М24PN 25
4063984038891002055055549033М30PN 40
41840833852461201255705805103336М30М33PN 63
430420342330,6605614415059560052539М36PN 100
460460332327,276741991896555605248М48М45PN 160
---84-204-22,5655--16--DN 400
PN 1440-432-398-20-49-15535-49522-16-М20-PN 2,5
438406,4392,222655402216М20PN 6
2254PN 10
4454402664721656551526М24PN 16
450445390,43632798558052530М27PN 25
464452388,84440104110206106205503336М30М33PN 40
480462384,4585013913565566058539М36PN 63
47538637866601591606704542М42М39PN 100
510<*>376<*>80<*>204<*>7156205248М48М45PN 160
---88-209-23,5715--16--DN 450
PN 1494-484-450-20-54-15590-55022-16-М20-PN 2,5
492457442,822655952216М20PN 6
22PN 10
50048826286972166155652620М24PN 16
5064904413834898364058530М27PN 25
515500439,446104110206606706003336М30М33PN 40
530448432605713913568068561039М36PN 63
534--436-68-159-28,5695-45-16-М42-PN 100
560426822042774064552М48DN 500
PN 1545-535-501-23-54-15640-60022-16-М20-PN 2,5
538508493,8246864522М20PN 6
5420PN 10
550542286975166706202620М24PN 16
5595484924236948471071565033М30PN 25
57055850048848104125207306603936М36М33PN 40
580562495479,662571441407556704542М42М39PN 63
594<*><*>485<*>70<*>169<*>20<*>8007055248М48М45PN 100
-<*>-508-<*>-<*>-<*><*>-870760-56-20-М52DN 600
PN 1650-636-602-24-60-16755-70526-20-М24-PN 2,5
640610595,830707552620М24PN 6
PN 10
642594293070821878072530М27PN 16
660670590464095888407703936М36М33PN 25
67066060058854481201252084084539М36PN 40
68666659557863721451508907955248М48М45PN 63
704<*><*>585<*>76<*>185<*>-92593082056М52DN 700
PN 1740-726-692-24-60-16860-81026-24-М24-PN 2,5
74071169530768602624М24PN 6
PN 10
744746693,4303570851889584030М27PN 16
75075569148401001049103936М36М33PN 25
766760690682,65850130129209608754542М42М39PN 40
790<*><*>695<*>68<*>165<*>20<*>9959005248М48М45PN 63
82068581230104593556М52DN 800
PN 1844-826-792-24-65-16975-92030-24-М27-PN 2,5
84281379730769753024М27PN 6
PN 10
850850795,432388096181010101595033М30PN 16
8557885041100108201020102539М36PN 25
874864790781605314013822107510859904548М42М45PN 40
908<*><*>795<*>76<*>195<*>11351140103056М52PN 63
920785902301165105062М56DN 900
PN 1944-926-892-26-65-161075-102030-24-М27-PN 2,5
942914898347810753024М27PN 6
PN 10
95095088934388599201110111510503328М30PN 16
95895552481151181120112539М36PN 25
980968879625715014824118510905248М48М45PN 40
1024<*><*>895<*>79<*>220<*>1250114056М52PN 63
1050885932701285117062М56DN 1000
PN 11044-1028-992-26-65-161175-112030-28-М27-PN 2,5
104510161000388211753028М27PN 6
PN 10
10501052991344485105201220123011603336М30М33PN 16
10601058545911513722125511704542М42М39PN 25
1084107097664631551602413151320121056М52PN 40
1140<*><*>995<*>82<*>240<*>13601250PN 63
1160985972851415129070М64DN 1200
PN 11244-1228-1192-28-70-161375-132030-32-М27-PN 2,5
124512191203329413753032М27PN 6
124812481201,442751042014001405134033М30PN 10
125612561194385595132251455138039М36PN 16
126812621190,6567813016030148513905248М48М45PN 25
1288<*>1192<*>67<*>165<*>15251530142056М52PN 40
1350<*>1195852551575146062М56PN 63
138611851003201665153078М72DN 1400
PN 11445-1428-1392-28-70-161575-152030-36-М27-PN 2,5
144514221406389615753036М27PN 6
145614521404,4325690114201620163015603336М30М33PN 10
-1460--1393,6-65-14325-16751590-42-36-М39PN 16
146513908417730168548М45PN 25
<*><*><*><*><*>1755164062М56PN 40
<*>17951680DN 1600
PN 11646-1628-1592-28-70-201785-173030-40М27PN 2,5
164516261608,4461021790PN 6
16601655160637631001191820183017603336М30М33PN 10
-1666--1594-75-15925-19151820-48-40-М45PN 16
1668159110220435193056М52PN 25
<*>1626<*><*><*><*>1975186062М56PN 40
<*>2025190070М64DN 1800
PN 2,5-1845-1829-1809-46-11020-19901930-30-44-М27PN 6
18551807691332045197039М36PN 10
1868179485175302115202048М45PN 16
1870178911021835213056М52PN 25
<*>1829<*><*><*><*>2195207070М64DN 2000
PN 2,5-2045-2032-2010-50-12222-21902130-30-48-М27PN 6
2058200774146252265218042М39PN 10
2072199790186302325223048М45PN 16
2072198812423840234562М56PN 25
<*>2032<*><*><*><*>2425230070М64DN 2200
PN 2,5-2248-2235-2213-56-12925-24052340-33-52-М30PN 6
22602207811542475239042М39PN 10
22752195100202352550244056М52DN 2400
PN 2,5-2448-2438-2416-62-14325-26052540-33-56-М30PN 6
24622408871682685260042М39PN 10
24782393,6110218352760265056М52DN 2600
PN 2,5-2648-2620-2598-64-14825-28052740-33-60-М30PN 6
26652588911752905281048М45PN 10
26802570110224402960285056М52DN 2800
PN 2,5-2848-2820-2798-74-16125-30302960-36-64-М33PN 6
28652786101188303115302048М45PN 10
28822770124244403180307056М52DN 3000
PN 2,5-3050-3020-2998-80-17025-32303160-36-68-М33PN 6
30682980102192303315322048М45PN 10
30852956132257453405329062М56DN 3200
PN 2,5-3250-3220-3198-84-18025-34303360-36-72-М33PN 6
32723180106202303525343048М45DN 3400
PN 2,5-3450-3420-3398-90-19428-36303560-36-76-М33PN 6
34753376110214353735364048М45DN 3600
PN 2,5-3652-3620-3598-96-20128-38403770-36-80-М33PN 6
36783576124229353970386056М52DN 3800
PN 2,5-3852-3820-3798-102-21228-40453970-39-80-М36DN 4000
PN 2,5-4052-4020-3998-106-22628-42454170-39-84-М36<*> Размеры задаются заказчиком.
Примечания
1 Ряд 2 соответствует [[2]](#p114889).
2 Допускается вместо размера Н1 изготавливать с уклоном 1:2,5 от размера Dm.
3 Фланцы должны изготавливаться с уплотнительными поверхностями исполнений:
- A — для фланцев на PN 1, PN 2,5 и PN 6;
- B — для фланцев на PN <= 100;
- C, D, E, F, J, К, L, M — для PN в соответствии с таблицей 2.

6.5 Размеры фланцев стальных литых корпуса арматуры (тип 21) приведены на рисунке 8 и в таблице 7. Ряд 1 предпочтительный.

6 Размеры стальных и чугунных фланцев

Примечание - Радиус R — по КД.

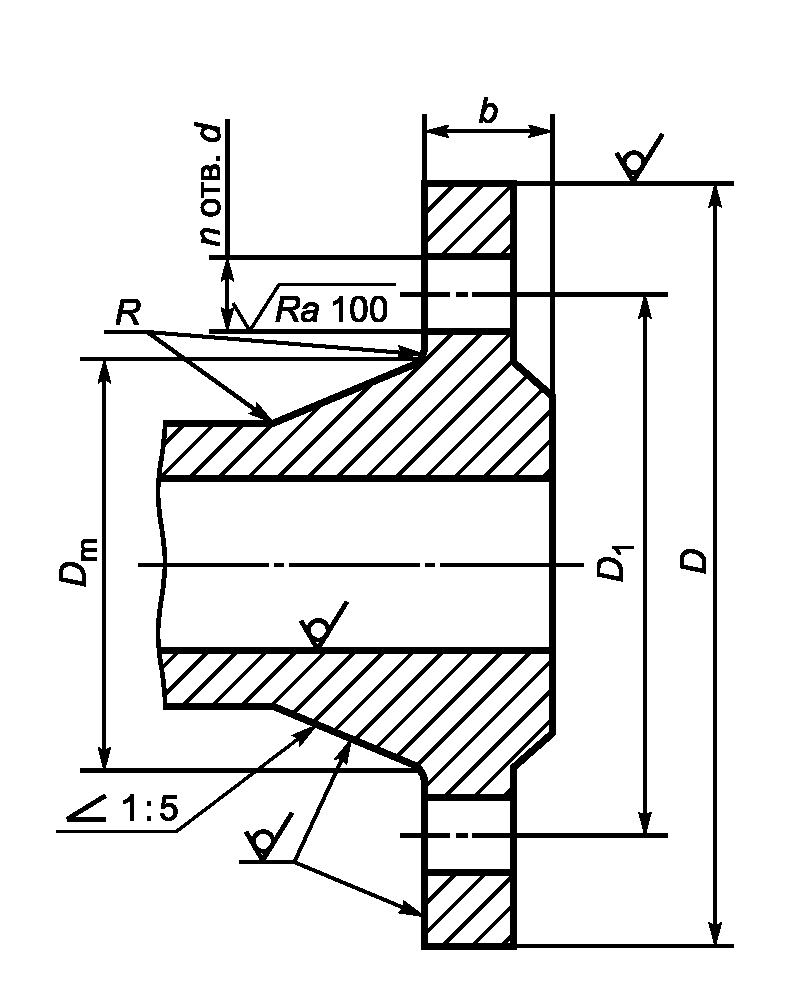

Рисунок 8 — Размеры фланцев стальных литых корпуса арматуры (тип 21)

Таблица 7

Размеры фланцев стальных литых корпуса арматуры, тип 21 (см. рисунок 8)

Размеры в миллиметрах

DNPN, кгс/см2DmbDD1dnНоминальный диаметр болтов или шпилек
Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2
DN 10PN 2,5-20-12-7550-11-4-М10
PN 6
PN 102816906014М12
PN 16
PN 25
PN 40
PN 63402010070
PN 100
PN 160
PN 25046241258518М16
DN 15PN 2,5-26-128055114М10
PN 6
PN 103216956514М12
PN 163914
PN 2516
PN 40
PN 634545182010575
PN 10020
PN 160
PN 20051-26-120-8222-4-М20-
PN 250-52-26-13090-18-4-М16
DN 20PN 2,5-34-149065114М10
PN 6
PN 1040181057514М12
PN 164414
PN 2516
PN 40
PN 63525020221251309018М16
PN 1005422
PN 160--125-18-4-М16-
PN 200602813022М20
PN 2504633
DN 25PN 2,5-44-1410075114М10
PN 6
PN 1050181158514М12
PN 164914
PN 2516
PN 40
PN 636161222413514010018М16
PN 10024
PN 160
PN 20067-30-150-10226-4-М24-
PN 250-63-28-150105-22-4-М20
DN 32PN 2,5-54-1412090144М12
PN 6
PN 10601813514010018М16
PN 165616
PN 256218
PN 40
PN 636868242615015511022М20
PN 100
PN 160--150-11022-4-М20-
PN 200783216011526М24
PN 2506437
DN 40PN 2,5-64-14130100144М12
PN 6
PN 10701814515011018М16
PN 166417
PN 2570701918
PN 40
PN 638082252816517012522М20
PN 10026
PN 16028
PN 20090-34-170-12426-4-М24-
PN 250-90-34-185135-26-4-М24
DN 50PN 2,5-74-14140110144М12
PN 6
PN 10841816016512518М16
PN 167417
PN 258020
PN 40
PN 6390902617518013522М20
PN 1009496283019514526М24
PN 16030
PN 200108-40-210-16026-8-М24-
PN 250-102-38-200150-26-8-М24
DN 65PN 2,5-94-14160130144М12
PN 6
PN 10104181801851451848М16
PN 16100188 <*>
PN 25106228
PN 40
PN 63114105282620020516022М20
PN 100118118323422017026М24
PN 16034
PN 200140-48-260-20330-8-М27-
PN 250-125-42-230180-26-8-М24
DN 80PN 2,5-110-16185190150184М16
PN 6
PN 101202019520016048
PN 1611020
PN 2511622248
PN 40
PN 63128122302821021517022М20
PN 100132128343623018026М24
PN 16036
PN 200160-54-290-23033-8-М30-
PN 250-142-46-255200-30-8-М27
DN 100PN 2,5-130-16205210170184М16
PN 6
PN 10140202152201808
PN 1613020
PN 251361422423023519022М20
PN 40140
PN 63152146323025020026М24
PN 100160150384026521030М27
PN 16040
PN 200204-66-360-29239-8-М36-
PN 250-168-54-300235-33-8-М30
DN 125PN 2,5-160-18235240200188М16
PN 6
PN 1017022245250210
PN 1616122
PN 25169162282627022026М24
PN 40
PN 63181177363429524030М27
PN 100189185424031031525033М30
PN 16018444
PN 200237-76-385-31839-12-М36-
PN 250-207-60-340275-33-12-М30
DN 150PN 2,5-182-18260265225188М16
PN 6
PN 101902228028524022М20
PN 1618624
PN 25198192302830025026М24
PN 40
PN 63210204383634034528033М30
PN 100222216464435035529012
PN 16022450
PN 200270-82-440-36045-12-М42-
PN 250-246-68-390320-36-12-М33
DN 200PN 2,5-238-20315320280188М16
PN 6
PN 102462433534029522М20
PN 162402612
PN 25252252343036031026М24
PN 40256254383437532030М27
PN 6326826444424054153453336М30М33
PN 100284278545243036039М36
PN 16028860
PN 200340-92-535-44052-12-М48-
PN 250-314-82-485400-42-12-М39
DN 250PN 2,5-284-223703753351812М16
PN 6
PN 102982639039535022М20
PN 162982963040535526М24
PN 25306304363242537030М27
PN 40314312423844545038533М30
PN 6332632048464704003936М36М33
PN 1003463406050050543039М36
PN 1603466851542М39
PN 200448-110-670-57256-16-М52-
PN 250-394-100-585490-48-16-М45
DN 300PN 2,5-342-224354403952212М20
PN 6
PN 1034826440445400
PN 16348350312846041026М24
PN 2536036440344854303016М27
PN 40368378464251051545033М30
PN 6338454525304603936М36М33
PN 10040840770685855004542М42М39
PN 16041478
PN 250-480-120-690590-52-16-М48
DN 350PN 2,5-392-224854904452212М20
PN 6
PN 104082650050546016
PN 16402410343052047026М24
PN 25418418443855055549033М30
PN 4043043252465705805103336М30М33
PN 63442434605659560052539М36
PN 10046646076746555605248М48М45
DN 400PN 2,5-442-225355404952216М20
PN 6
PN 104562656551526М24
PN 16456458363258052530М27
PN 2547247248406106205503336М30М33
PN 40488498585065566058539М36
PN 6350049066606705854542М42М39
PN 100520<*>80<*>7156205248М48М45
DN 450PN 2,5-494-225905955502216М20
PN 6
PN 10502286155652620М24
PN 165105164064058530М27
PN 2552252050466606706003336М30М33
PN 40542522605768068561039М36
DN 500PN 2,5-544-24640645600221620М20
PN 6
PN 10559286706202620М24
PN 165645764471071565033М30
PN 2558058052487306603936М36М33
PN 4059257662577556704542М42М39
PN 63610-70-8007055248М48М45
PN 100-<*>-<*>-870760-56-20-М52
DN 600PN 2,5-642-307557052620М24
PN 6
PN 106583478072530М27
PN 1667269048548407703936М36М33
PN 25684684565884084577039М36
PN 4069668663728907955248М48М45
PN 63720<*>76<*>92593082056М52
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024
№ 170-ст)
DN 700
PN 2,5-746-308608102624М24PN 6
PN 10
772<*>89584030М27PN 16
77676050<*>9103936М36М33PN 25
79278060<*>9608754542М42М39PN 40
804<*>68<*>9959005248М48М45DN 800
PN 2,5-850-309759203024М27PN 6
PN 10
876<*>1010101595033М30PN 16
88086252<*>1020102539М36PN 25
89688264<*>107510859904548М42М45PN 40
920<*>76<*>11351140103056М52PN 63
--1165105062М56DN 900
PN 2,5-950-30107510203024М27PN 6
34PN 10
976<*>1110111510503328М30PN 16
98496254<*>1120112539М36PN 25
100098266<*>118510905248М48М45PN 40
-<*>-<*>1250114056М52PN 63
1285117062М56DN 1000
PN 2,5-1050-30117511203028М27PN 6
38PN 10
1080<*>1220123011603336М30М33PN 16
1084107656<*>125511704542М42М39PN 25
1104108668<*>13151320121056М52PN 40
-<*>-<*>13601250PN 63
1415129070М64DN 1200
PN 2,5---32137513203032М27PN 6
12644214001405134033М30PN 10
1292<*>1455138039М36PN 16
1288128258<*>148513905248М48М45PN 25
1308<*>72<*>15251530142056М52PN 40
-<*>-<*>1575146062М56PN 63
1665153078М72DN 1400
PN 2,5---38157515203036М27PN 6
1480561620163015603336М30М33PN 10
1496<*>-16751590-42-М39PN 16
1492148260<*>16855248М48М45PN 25
15161508787617501755164062М56PN 40
-<*>-<*>-17951680-62-36-М56DN 1600
PN 2,5---461785179017303040М27PN 6
1680631820183017603336М30М33PN 10
1712<*>191518205248М48М45PN 16
1704169668<*>1925193056М52PN 25
-<*>-<*>-19751860-62-40-М56PN 40
2025190070М64DN 1800
PN 2,5---501985199019303044М27PN 6
1878692045197039М36PN 10
1910<*>211520205248М48М45PN 16
1896<*>-2130-56-44-М52PN 25
<*><*>2195207070М64DN 2000
PN 2,5---50219021303048М27PN 6
208274226521804542М42М39PN 10
2120<*>232522305248М48М45PN 16
2100<*>-2345-62-48-М56PN 25
<*><*>2425230070М64<*> Размеры задаются заказчиком.
Примечания
1 Ряд 2 соответствует [[2]](#p114889).
2 Фланцы должны изготавливаться с уплотнительными поверхностями исполнений:
- A — для фланцев на PN 1, PN 2,5 и PN 6;
- B — для фланцев на PN <= 100;
- C, D, E, F, J, K, L, M — для PN в соответствии с таблицей 2.

6.6 Размеры фланцев литых из серого чугуна (тип 21) приведены на рисунке 9 и в таблице 8. Ряд 1 предпочтительный.

6 Размеры стальных и чугунных фланцев

Примечание - Радиус R — по КД.

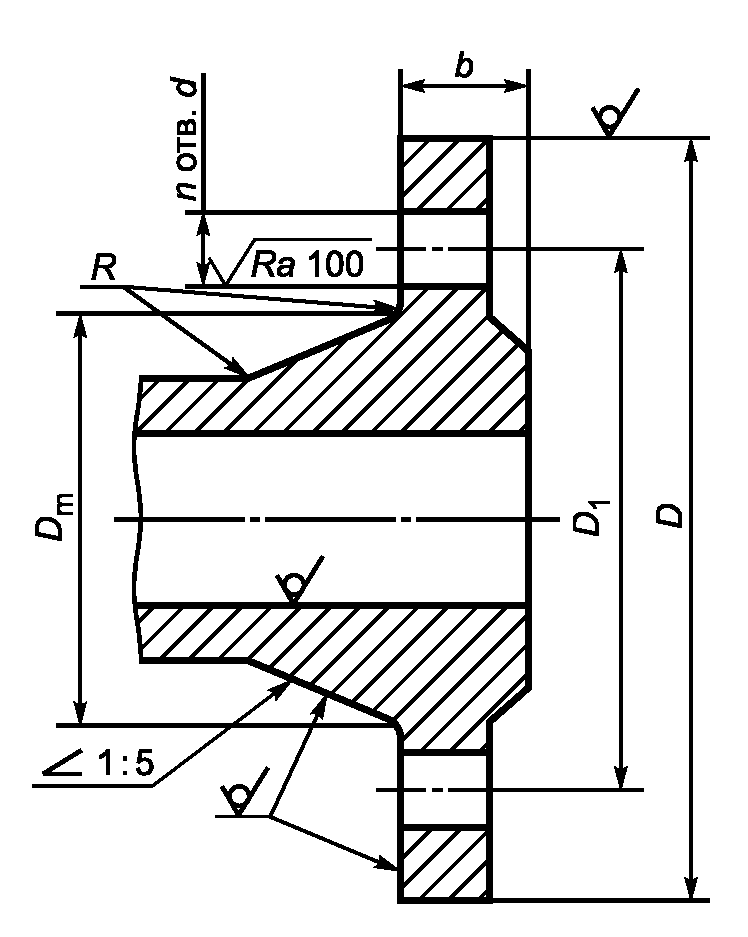

Рисунок 9 — Размеры фланцев литых из серого чугуна (тип 21)

Таблица 8

Размеры фланцев литых из серого чугуна, тип 21 (см. рисунок 9)

Размеры в миллиметрах

DNPN, кгс/см2DmbDD1dnНоминальный диаметр болтов или шпилек
Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2
DN 10PN 2,5-20-12-7550-11-4-М10
PN 6
PN 102814906014М12
PN 16
DN 15PN 131-12-80-5511-4-М10-
PN 2,5261280114М10
PN 6
PN 10373214956514М12
PN 16
DN 20PN 138-14-90-6511-4-М10-
PN 2,5341490114М10
PN 6
PN 104240161057514М12
PN 16
DN 25PN 147-14-100-7511-4-М10-
PN 2,54414100114М10
PN 6
PN 104950161158514М12
PN 16
DN 32PN 156-15-120-9014-4-М12-
PN 2,55416120144М12
PN 6
PN 106060181351401001819М16
PN 16
DN 40PN 164-16-130-10014-4-М12-
PN 2,56416130144М12
PN 6
PN 10687019181451501101819М16
PN 16
DN 50PN 174-16-140-11014-4-М12-
PN 2,57416140144М12
PN 6
PN 108084201601651251819М16
PN 16
DN 65PN 194-16-160-13014-4-М12-
PN 2,59416160144М12
PN 6
PN 10100104201801851451819М16
PN 16
DN 80PN 1108-18-185-15018-4-М16-
PN 2,511018190194М16
PN 6
PN 10114120221952001608
PN 16
DN 100PN 1128-18-205-17018-4-М16-
PN 2,513018210194М16
PN 6
PN 1013414022242152201808
PN 1613624
DN 125PN 1155-20-235-20018-8-М16-
PN 2,516020240198М16
PN 6
PN 101611702426245250210
PN 1616526
DN 150PN 1180-20-260-22518-8-М16-
PN 2,518220265198М16
PN 6
PN 1018619024262802852402223М20
PN 1619228
DN 200PN 1234-22-315-28018-8-М16-
PN 2,523822320198М16
PN 6
PN 10240246263353402952223М20
PN 162463012
DN 250PN 1286-23-370-33518-12-М16-
PN 2,5284243751912М16
PN 6
PN 10292298283903953502223М20
PN 16298296324053552628М24
DN 300PN 1336-24-435-39522-12-М20-
PN 2,5342244402312М20
PN 6
PN 103423482928440445400
PN 1635235034324604102628М24
DN 350PN 1390-26-485-44522-12-М20-
PN 2,5392264902312М20
PN 6
PN 103964083050050546016
PN 1640841038365204702628М24
DN 400PN 1442-28-535-49522-16-М20-
PN 2,5442285402316М20
PN 6
PN 10448456325655152628М24
PN 16460458403858052530М27
DN 450PN 1492-28-590-55022-16-М20-
PN 2,5494285952316М20
PN 6
PN 1049850232615565262820М24
PN 1651651644406405853031М27
DN 500PN 1546-29-640-60022-16-М20-
PN 2,5544306452320М20
PN 6
PN 1055255934670620262820М24
PN 1657057646427107156503334М30
DN 600PN 1646-30-755-70526-20-М24-
PN 2,5642307552620М24
PN 6
PN 10654658367807253031М27
PN 1668269054488407703937M36М33
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024
№ 170-ст)
DN 700
PN 1746-30-860-81026-24-М24-PN 2,5
746328602624М24PN 6
73832PN 10
760772408958403031М27PN 16
782760549103937М36М33DN 800
PN 1848-30-975-92030-24-М27-PN 2,5
850349753124М27PN 6
85234PN 10
86687644101010159503334М30PN 16
8828625458102010253940М36DN 900
PN 1948-30-1075-102030-24-М27-PN 2,5
9503610753124М27PN 6
95436PN 10
97097646111011151050333428М30PN 16
9829625462112011253940М36DN 1000
PN 11048-30-1175-112030-28-М27-PN 2,5
10503611753128М27PN 6
105436PN 10
10761080501220123011603337М30М33PN 16
109010766066125511704543М42М39DN 1200
PN 11250-30-1375-132030-32-М27-PN 2,5
12503013753032М27PN 6
12601264401400140513403334М30PN 10
128412925656145513803940М36DN 1400
PN 11452-30-1575-152030-36-М27-PN 2,5
14523015753036М27PN 6
1466148044441620163015603337М30М33PN 10
149414966262167515904543М42М39DN 1600
PN 11654-32-1785-173030-40-М27-PN 2,5
16543217903040М27PN 6
16721680481820183017603337М30М33PN 10
1702171268191518205249М48М45DN 1800
PN 11856-34-1985-193030-44-М27-PN 2,5
18563419903044М27PN 6
1876187850204519703940М36PN 10
191019107270211520205249М48М45DN 2000
PN 12056-34-2190-213030-48-М27-PN 2,5
20563421903048М27PN 6
2082208254226521804543М42М39PN 10
2116212074232522305249М48М45DN 2200
PN 12260-36-2405-234033-52-М30-PN 2,5
22603624053352М30PN 6
2292<*>60247523904543М42М39DN 2400
PN 12464-38-2605-254033-56-М30-PN 2,5
24643826053356М30PN 6
2496<*>62268526004543М42М39DN 2600
PN 12670-40-2805-274033-60-М30-PN 2,5
26684028053360М30PN 6
-<*>-64-29052810-48-60-М45DN 2800
PN 12872-44-3035-296039-64-М36-PN 2,5
28722868444230303664М33PN 6
-<*>-68-31153020-49-64-М45DN 3000
PN 13072-46-3240-316039-68-М36-PN 2,5
30684232303668М33PN 6
-<*>-70-33153220-49-68-М45DN 3200
PN 2,5-3268-44-34303360-36-72-М33PN 6
<*>76-35253430-49-М45DN 3400
PN 2,5-3472-46-36303560-36-76-М33PN 6
<*>80-37353640-49-М45DN 3600
PN 2,5-3676-48-38403770-36-80-М33PN 6
<*>84-39703860-56-М52DN 3800
PN 2,5-3876-48-40453970-39-80-М36DN 4000
PN 2,5-4076-50-42454170-39-84-М36<*> Размер не регламентируется. Указывают в рабочих чертежах.
Примечания
1 Ряд 2 соответствует [[3]](#p114892).
2 Фланцы должны изготавливаться с уплотнительными поверхностями исполнений:
- A — для фланцев на PN 1, PN 2,5 и PN 6;
- B, E, F — для всех PN.

6.7 Размеры фланцев литых из ковкого и высокопрочного чугунов (тип 21) приведены на рисунке 10 и в таблице 9. Ряд 1 предпочтительный.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

6 Размеры стальных и чугунных фланцев

Примечание - Радиус R — по КД.

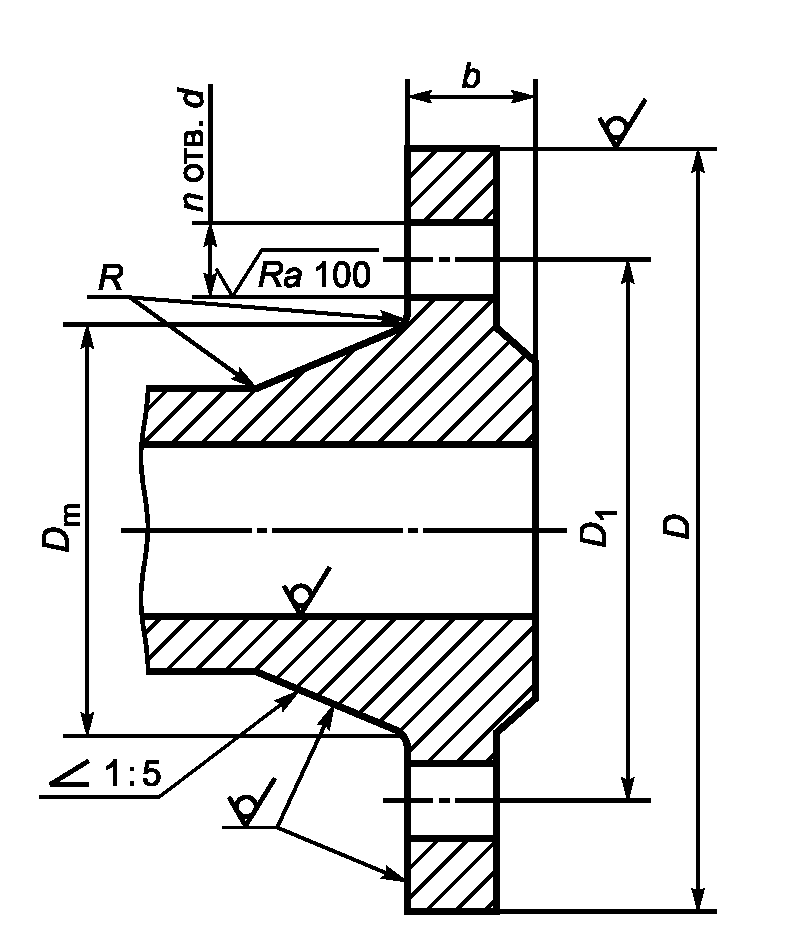

Рисунок 10 — Размеры фланцев литых из ковкого и высокопрочного чугунов (тип 21) (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Таблица 9

Размеры фланцев литых из ковкого и высокопрочного чугунов, тип 21 (см. рисунок 10) (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Размеры в миллиметрах

DNPN, кгс/см2DmbDD1dnНоминальный диаметр
болтов или шпилек
Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2
DN 10PN 6-20-12-7550-11-4-М10
PN 102814906014М12
PN 16
PN 25
PN 40
DN 15PN 6-26-12-8055-11-4-М10
PN 103214956514М12
PN 16381495144М12
PN 2516
PN 40
DN 20PN 6-34-14-9065-11-4-М10
PN 1040161057514М12
PN 164414105144М12
PN 2516
PN 40
DN 25PN 6-44-14-10075-11-4-М10
PN 1050161158514М12
PN 164914115144М12
PN 2516
PN 40
DN 32PN 6-54-16-12090-14-4-М12
PN 10601814010018М16
PN 16621513514018194М16
PN 2517
PN 40
DN 40PN 6-64-16-130100-14-4-М12
PN 10701815011019М16
PN 167016145184М16
PN 2518
PN 40
DN 50PN 6-74-16-140110-14-4-М12
PN 10842016512519М16
PN 168018160184М16
PN 2520
PN 40
DN 65PN 6-94-16-160130-14-4-М12
PN 1010420185145198М16
PN 1610620180184М16
PN 2522228
PN 40
DN 80PN 6-110-18-190150-19-4-М16
PN 10120202001608
PN 1611622195188М16
PN 252424
PN 40
DN 100PN 6-130-18-210170-19-4-М16
PN 10140222201808
PN 16
PN 251422423519023М20
PN 40
DN 125PN 6-160-20-240200-19-8-М16
PN 1017022250210
PN 16
PN 251622627022028М24
PN 40
DN 150PN 6-182-20-265225-19-8-М16
PN 101902428524023М20
PN 16
PN 251922830025028М24
PN 40
DN 200PN 6-238-22-320280-19-8-М16
PN 10246243402952312М20
PN 16
PN 252523036031028М24
PN 402543437532031М27
DN 250PN 6-284-24-375335-19-12-М16
PN 102982639535023М20
PN 1629640535528М24
PN 253043242537031М27
PN 403123845038534М30
DN 300PN 6-342-24-440395-23-12-М20
PN 1034826445400
PN 163502846041028М24
PN 25364344854303116М27
PN 403784251545034М30
Примечания
1 Ряд 2 соответствует [[3]](#p114892).
2 Фланцы должны изготавливаться с уплотнительными поверхностями исполнений:
- A — для фланцев на PN 6;
- B, E, F — для всех PN.

6.8 Допускается фланцы всех исполнений (кроме фланцев по ряду 2), имеющие четыре отверстия под шпильки (болты), изготавливать квадратными на номинальное давление не более PN 40. Размеры квадратных фланцев приведены на рисунке 11 и в таблице 10.

6 Размеры стальных и чугунных фланцев

Примечание — Размеры D и D1 — в соответствии с таблицами 3 - 9.

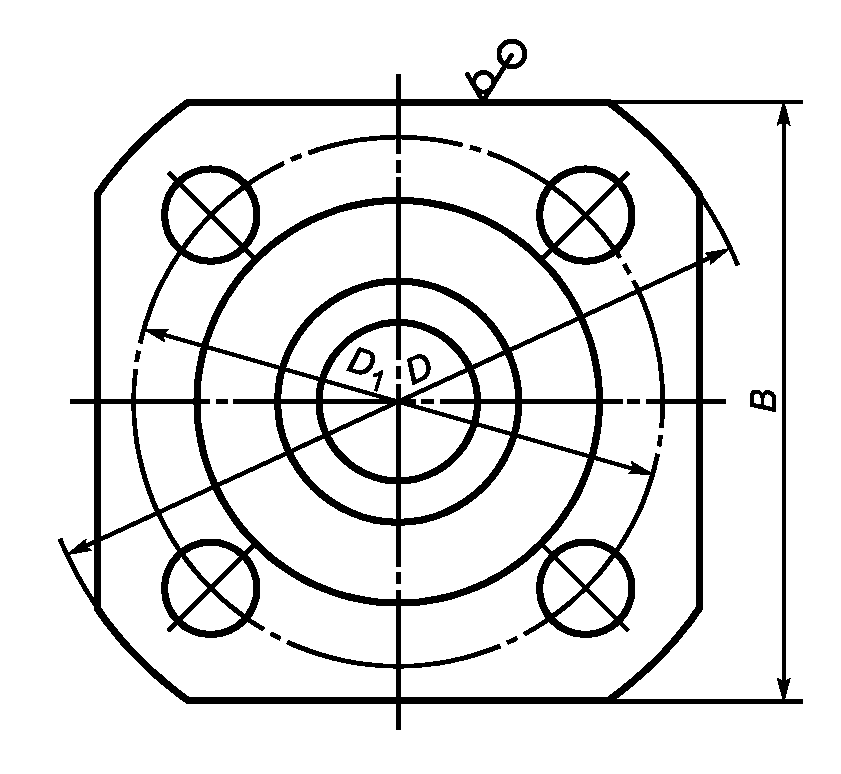

Рисунок 11 — Размеры квадратных фланцев

Таблица 10

Размеры квадратных фланцев (см. рисунок 11)

Размеры в миллиметрах

DNРазмер B для PN, в кгс/см2
PN 1 и PN 2,5PN 6PN 10PN 16PN 25PN 40
DN 10606070707070
DN 15656575757575
DN 20707080808080
DN 25757590909090
DN 329595105105105105
DN 40100100110110110110
DN 50110110125125125125
DN 65125125140140--
DN 80140140150150--
DN 100155155----

7 Технические требования

7.1 Фланцы изготавливают в соответствии с требованиями настоящего стандарта и (или) по КД, утвержденной в установленном порядке. Фланцы, применяемые в арматуре для атомных станций — по требованиям ГОСТ 31901 и другой НД <1>.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

<1> В Российской Федерации действуют НП-089-15 «Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок»; НП-104-18 «Сварка и наплавка оборудования и трубопроводов атомных энергетических установок»; НП-105-18 «Правила контроля металла оборудования и трубопроводов атомных энергетических установок при изготовлении и монтаже».

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Давления номинальные, рабочие, пробные — по ГОСТ 356.

В отверстиях под крепежные детали допускается выполнение резьбы.

Фланцы, имеющие одинаковые присоединительные размеры для нескольких номинальных давлений, допускается изготавливать толщиной b для максимального давления, а также применять фланцы на бульшие номинальные давления по сравнению с номинальным давлением изделия.

7.2 Фланцы арматуры изготавливают с уплотнительными поверхностями исполнений A, B, D, F, J, K, M в соответствии с рисунками 2, 3. Другие уплотнительные поверхности фланцев арматуры (C, E, L — с выступом или шипом) допускается применять только по требованию заказчика.

7.3 Фланцы с исполнением уплотнительных поверхностей A, B, C, D, E, F (рисунки 2, 3) применяют в соединениях, уплотняемых прокладками:

  • эластичными по ГОСТ 15180;
  • металлическими (в т.ч. зубчатыми);
  • спирально-навитыми СНП — по НД <2>;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

<2> В Российской Федерации действует ГОСТ Р 52376-2005 «Прокладки спирально-навитые термостойкие. Типы. Основные размеры».

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

  • графитовыми, металлографитовыми на основе терморасширенного графита (ТРГ);
  • волновыми (металлическими прокладками волнового профиля, прокладками ТРГ на стальном основании волнового профиля и др.) — по НД <3>.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

<3> В Российской Федерации рекомендуется применять СТ ЦКБА-СОЮЗ-СИЛУР-019-2012 «Арматура трубопроводная. Уплотнения на основе терморасширенного графита. Общие технические требования».

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

При применении для уплотнения резиновых колец, канавку под резиновое кольцо и уплотнительную поверхность ответного фланца выполнять по ГОСТ 9833.

Для фланцев с исполнением уплотнительных поверхностей A и B для вредных (токсичных) веществ 1, 2, 3 классов опасности по ГОСТ 12.1.007 и пожаровзрывоопасных веществ по ГОСТ 12.1.044 прокладки СНП применяют с двумя ограничительными кольцами, а волновые прокладки ТРГ применяют с упругим вторичным уплотнением, а также другие прокладки, отвечающие следующим критериям:

  • прокладка должна обеспечивать герметичность фланцевого соединения в эксплуатационных условиях с учетом параметров рабочей среды (состав среды, давление и температура) и окружающей среды;
  • конструкция прокладки должна обеспечивать центрирование при сборке фланцевого соединения и предотвращать возможность выдавливания прокладки в плоскости уплотнительной поверхности.

Фланцы с уплотнительными поверхностями исполнений K и J применяют соответственно с линзовыми, овального и восьмиугольного сечения прокладками по ГОСТ 34655.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Фланцы с уплотнительными поверхностями исполнений L и M применяют с прокладками на основе фторопласта-4 (ГОСТ 15180).

7.4 Уплотнительную поверхность фланцев под прокладки рекомендуется изготавливать с учетом требований, предусмотренных НД на эти виды прокладок.

7.5 Размеры фланцев номинальных диаметров DN <= 600 учитывают действие внутреннего давления среды в соединениях при использовании прокладок по ГОСТ 15180 без внешних нагрузок, изгибающих моментов и коррозионного воздействия.

Работоспособность фланцевого соединения всех типоразмеров при использовании всех типов прокладок с учетом конкретных условий эксплуатации соединения (в т.ч. внешних нагрузок, изгибающих моментов, коррозионного воздействия рабочей и окружающей среды и др.), а также фланцев DN > 600 от действия внутреннего давления среды должна подтверждаться расчетом, данными эксплуатации или испытаниями. Расчеты производить по утвержденной методике (например, по ГОСТ 34233.4).

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

7.6 Присоединительные размеры фланцев (размеры D1, n и d на рисунках 4, 5, 6, 7, 8, 9 и 10, размер D2 на рисунках 5 и 6) и размеры уплотнительных поверхностей (все размеры на рисунке 3) являются обязательными, остальные размеры могут уточняться на основании расчета прочности фланцевого соединения и размеров присоединяемых труб. Значение размера b (см. рисунки 4 - 10) не должно быть меньше приведенного в таблицах 3 - 9.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

7.7 Чугунные фланцы следует применять только с эластичными прокладками.

7.8 Размеры, материалы и технические требования к прокладкам — по НД и (или) по КД, утвержденной в установленном порядке. Размеры прокладок должны обеспечивать собираемость фланцевого соединения с учетом размеров исполнений уплотнительных поверхностей фланцев.

7.9 Материалы фланцев и крепежных деталей

7.9.1 Материал фланцев выбирает проектная организация или заказчик с учетом условий эксплуатации: рабочее давление, температура и характеристики рабочей и окружающей среды, коррозионные свойства, марки материалов привариваемых труб и сопрягаемого оборудования.

Рекомендуемые материалы для изготовления фланцев и крепежных деталей, перечень НД на заготовки, полуфабрикаты и материалы, а также давление и температура применения приведены в таблицах 11 и 12. Отливки из чугуна и стали — только для фланцев корпуса типа 21.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Допускается изготовление фланцев и крепежных деталей из других материалов и заготовок (в том числе из сортового проката), приведенных в ГОСТ 34347 и зарубежных (в установленном порядке) с характеристиками не ниже указанных в таблицах 11 и 12.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Таблица 11

Рекомендуемые материалы для изготовления фланцев

Группа стали или чугунаМарка материалаНД на заготовкиТемпература применения, °CPN, кгс/см2, не более
Серый чугунСЧ15, СЧ20ГОСТ 1412, НД <1>От -15 до 300PN 16
Ковкий чугунКЧ 30-6ГОСТ 1215, НД <1>От -30 до 300PN 40
Высокопрочный чугунВЧ 40, ВЧ 45ГОСТ 7293, НД <1>
ВЧ 40От -40 до 300PN 25
Литье из нелегированной стали25Л-IIГОСТ 977, НД <2>От -30 до 450PN 63
20Л-IIIГОСТ 977, НД <2>PN 200
25Л-IIIГОСТ 977, НД <2>
Литье из легированной стали20Х5МЛГОСТ 977, НД <2>От -40 до 650
20ГМЛНД <3>От -60 до 450
Литье из высоколегированной стали16Х18Н12С4ТЮЛГОСТ 977, НД <2>От -70 до 300
12Х18Н9ТЛГОСТ 977, НД <2>От -253 до 600
10Х18Н9ЛГОСТ 977, НД <2>
Сталь углеродистаяСт3сп не ниже 2-й категорииПоковки по ГОСТ 8479От -30 до 300PN 100
Лист по ГОСТ 14637От -20 до 300
20,25Поковки по ГОСТ 8479От -40 до 475PN 250
20Лист по ГОСТ 1577От -20 до 475
20КЛист по ГОСТ 5520
Поковки по ГОСТ 8479От -30 до 475
20КАЛист, поковка по НД <4>От -40 до 475
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024
№ 170-ст)
Низколегированная сталь
20ЮЧПоковки по НД <4>15ГС
Поковки по НД <5>16ГС
Поковки по ГОСТ 8479, НД <5>Лист по ГОСТ 5520
Лист по ГОСТ 19281
От -30 до 47510Г2С1
Лист по ГОСТ 5520От -70 до 47517ГС
Лист по ГОСТ 5520От -40 до 475Лист по ГОСТ 19281
От -30 до 47517Г1С
Лист по ГОСТ 5520От -40 до 47512ХМ
Лист по ГОСТ 5520От -40 до 56015ХМ
Поковки по ГОСТ 847909Г2С
Поковки КП245 (КП25) по ГОСТ 8479От -70 до 475Лист ГОСТ 5520 категория 15
Лист по ГОСТ 19281 категория 12
От -40 до 475Лист по ГОСТ 5520 категории 7, 8, 9 в зависимости от температуры стенки
От -70 до 200Лист по ГОСТ 19281 категории 7, 15
Лист ГОСТ 5520 категория 6
От -40 до 200Лист по ГОСТ 19281 категория 4
Лист ГОСТ 5520 категории 3, 5
От -30 до 200Лист по ГОСТ 19281 категория 3
10Г2
Поковки по ГОСТ 8479От -70 до 475Сталь теплоустойчивая
15Х5МЛист по ГОСТ 7350; сортовой прокат по ГОСТ 20072;поковки по ГОСТ 8479
От -40 до 650		Сталь коррозионно-стойкая
08Х18Н10ТПоковки по ГОСТ 25054; лист по ГОСТ 7350От -270 до 61012Х18Н9Т
Поковки по ГОСТ 25054; лист по ГОСТ 735012Х18Н10Т
Поковки по ГОСТ 25054; лист по ГОСТ 735010Х18Н9
Поковки по НД <6>От -270 до 60008Х22Н6Т
Поковки по ГОСТ 25054От -40 до 30008Х21Н6М2Т
Поковки по ГОСТ 2505415Х18Н12С4ТЮ
Поковки по ГОСТ 25054; лист по ГОСТ 7350От -70 до 30006ХН28МДТ
Поковки по ГОСТ 25054; лист по ГОСТ 7350От -196 до 40010Х17Н13М3Т
Поковки по ГОСТ 25054; лист по ГОСТ 7350От -196 до 600PN 25010Х17Н13М2Т
Поковки по ГОСТ 25054; лист по ГОСТ 7350От -253 до 70007Х20Н25М3Д2ТЛ
(ЭИ 943Л)
НД <2>		От -70 до 300<1> В Российской Федерации рекомендуется применять СТ ЦКБА 050-2008 «Арматура трубопроводная. Отливки из чугуна. Технические требования».
<2> В Российской Федерации рекомендуется применять СТ ЦКБА 014-2004 «Арматура трубопроводная. Отливки стальные. Общие технические условия».
<3> В Российской Федерации рекомендуется применять ТУ 0870-001-05785572-2007 «Отливки из стали 20ГМЛ для деталей холодного климатического исполнения. Технические условия».
<4> В Российской Федерации рекомендуется применять ТУ 05764417-013-93 «Заготовки из стали марок 09ГСНБЦ, 09ХГН2АБ, 20КА, 08Г2МФА. Технические условия».
<5> В Российской Федерации рекомендуется применять СТО 00220227-006-2010 «Поковки деталей сосудов, аппаратов и трубопроводов высокого давления. Общие технические требования» и ОСТ 108.030.113-87 «Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций. Технические условия».
<6> В Российской Федерации рекомендуется применять ТУ 108.11.937-87 «Заготовки из стали марок 10Х18Н9, 10Х18Н9-ВД, 10Х18Н9-Ш. Технические условия».
(сноски введены Изменением № 1, введенным в действие Приказом Росстандарта
от 31.01.2024 № 170-ст)
Примечания
1 Для ряда 1 допускается изготовление фланцев из проката круглого и квадратного по НД на поставку в зависимости от применяемой марки стали.
2 Термообработка — в соответствии с НД на заготовки <*>.
(примечание 2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024
№ 170-ст)
3 Для деталей арматуры, эксплуатируемой при температуре ниже минус 30 °C до минус 40 °C, сталь 25Л-II, 20Л-III, 25Л-III применяется в термообработанном состоянии (закалка + отпуск или нормализация + отпуск) с обязательным испытанием ударной вязкости KCU-40 >= 200 кДж/м2 (2,0 кгс·м/см2).
4 Полный перечень материалов, применяемых для фланцев и соединительных частей арматуры, приведен в ГОСТ 33260 <**>.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024
№ 170-ст)
5 Отливки из чугуна и стали — только для фланцев типа 21.
<*> В Российской Федерации рекомендуется применять СТ ЦКБА 016-2005 «Арматура трубопроводная. Термическая обработка деталей, заготовок и сварных сборок из высоколегированных сталей, коррозионно-стойких и жаропрочных сплавов» и СТ ЦКБА 026-2005 «Арматура трубопроводная. Термическая обработка заготовок из углеродистых и легированных конструкционных сталей. Типовой технологический процесс».
<**> В Российской Федерации для сероводородосодержащих сред действует ГОСТ Р 59851-2021 «Арматура трубопроводная. Требования к материалам арматуры, применяемой для сероводородосодержащих сред».
(сноски введены Изменением № 1, введенным в действие Приказом Росстандарта
от 31.01.2024 № 170-ст)
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Таблица 12

Рекомендуемые материалы для крепежных деталей

Марки материалаСтандарт или ТУ на материалПараметры применения
Болты, шпилькиГайки
Температура рабочей среды, °CPN, кгс/см2, не болееТемпература рабочей среды, °CPN, кгс/см2, не более
20, 25ГОСТ 1050От -40 до 425PN 25От -40 до 425PN 100
35PN 100PN 200
30Х, 35Х, 40ХГОСТ 4543PN 200
10Г2ГОСТ 1050От -70 до 425От -70 до 425
09Г2СГОСТ 19281PN 160PN 160
20ХН3АГОСТ 4543PN 250PN 250
18Х2Н4МАОт -70 до 400От -70 до 400
38ХН3МФАОт -50 до 350От -50 до 350
30ХМАОт -40 до 450От -40 до 510
25Х1МФ
(ЭИ 10)		ГОСТ 20072От -50 до 510От -50 до 540
20Х1М1Ф1БР
(ЭИ 44)		От -40 до 580От -40 до 580
20Х13ГОСТ 5632От -30 до 450От -30 до 510
14Х17Н2От -70 до 350PN 25От -70 до 350PN 25
07Х16Н6ГОСТ 5632От -40 до 325PN 100От -40 до 325PN 100
07Х16Н6-ШНД <1>
07Х16Н4БНД <2>От -80 до 350PN 250От -80 до 350PN 250
08Х18Н10Т
12Х18Н9Т
12Х18Н10Т		ГОСТ 5632От -196 до 600От -196 до 600
10Х17Н13М2Т
10Х17Н13М3Т		От -253 до 600От -253 до 600
10Х14Г14Н4ТОт -200 до 500От -200 до 500
08Х22Н6Т
(ЭП 53)		От -40 до 200От -40 до 200
07Х21Г7АН5
(ЭП 222)		От -253 до 400От -253 до 400
12ХН35ВТ
(ХН35ВТ,
ЭИ 612)		От -70 до 650От -70 до 650
12ХН35ВТ-ВД
(ХН35ВТ-ВД,
ЭИ 612-ВД)		НД <3>
45Х14Н14В2М
(ЭИ 69)		ГОСТ 5632От -70 до 600От -70 до 600
10Х11Н23Т3МР
(ЭП 33)		От -260 до 650--
08Х15Н24В4ТР
(ЭП 164)		ГОСТ 5632От -269 до 600PN 250От -269 до 600PN 250
31Х19Н9МВБТ
(ЭИ 572)		От -70 до 625От -70 до 625
<1> В Российской Федерации рекомендуется применять ТУ 14-1-1660-76 «Прутки из стали марки 07Х16Н6-Ш (Х16Н6-Ш). Технические условия».
<2> В Российской Федерации рекомендуется применять ТУ 14-1-3573-83 «Прутки из коррозионно-стойкой стали марки 07Х16Н4Б и 07Х16Н4Б-Ш. Технические условия».
<3> В Российской Федерации рекомендуется применять ТУ 14-1-1665-2004 «Прутки горячекатаные и кованые из сплава марки ХН35ВТ-ВД (ЭИ 612-ВД)».
(сноски введены Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Качество и характеристики материалов должны быть подтверждены предприятием-поставщиком в соответствующих сертификатах.

7.9.2 Фланцы изготавливают методами, обеспечивающими соблюдение геометрических размеров и механических свойств (по НД на заготовки по таблице 11) в соответствии с выбранными типами фланцев, маркой материалов и группой контроля по таблице 13.

Таблица 13

Виды и объем испытаний

Группа контроляУсловия комплектования партииВид и объем испытанийСдаточные характеристикиПрименяемость
IЗаготовки одной марки сталиХимический анализ — каждая плавкаХимический составДля фланцев PN <= 2,5 DN <= 300 для жидких рабочих сред, не относящихся к опасным веществам (см. примечание 1)
IIЗаготовки одной марки стали, совместно прошедшие термическую обработкуХимический анализ — каждая плавка.Химический состав.Для фланцев PN <= 6 всех DN и для фланцев PN <= 16 DN <= 300 для рабочих сред, не относящихся к опасным веществам (см. примечание 1)
Измерение твердости — 5% партии, но не менее 5 шт.Твердость
МКК по требованию заказчика <2>
IIIЗаготовки одной марки стали, прошедшие термическую обработку по одинаковому режимуХимический анализ — каждая плавка.Химический состав.Для фланцев PN <= 25 всех DN для рабочих сред, не относящихся к опасным веществам.
Измерение твердости — каждая заготовка <3>.Твердость
Неразрушающий контроль — по требованию заказчика.Для фланцев PN <= 6 DN <= 150 для жидких рабочих сред, относящихся к опасным веществам
МКК по требованию заказчика <2>
IVЗаготовки одной плавки, прошедшие термическую обработку по одинаковому режимуХимический анализ — каждая плавка.Химический состав.Для фланцев PN <= 160 всех DN для всех сред
Измерение твердости — каждая заготовка <3>.Твердость <5>.
Механические свойства — 1% каждой садки, но не менее 2 шт. <1>Механические свойства (предел текучести, относительное сужение, ударная вязкость) <6>, <7>.
Неразрушающий контроль — каждая заготовка <4>.
МКК по требованию заказчика <2>Стойкость к МКК
VИндивидуально каждая заготовкаХимический анализ — каждая плавка.Для фланцев PN > 160 всех DN для всех сред <8>
Измерение твердости — каждая заготовка <3>.
Механические свойства — каждая заготовка.
Неразрушающий контроль — каждая заготовка <4>.
МКК по требованию заказчика <2>
<1> Для партии группы IV свыше 100 шт. отбирать 1% партии, но не менее двух проб.
<2> Для высоколегированных сталей по ГОСТ 6032, работающих под воздействием коррозионно-активной среды.
<3> Допускается для измерения твердости сталей 12Х18Н9, 09Х18Н9, 10Х18Н9Т, 12Х18Н9Т, 08Х18Н10Т, 08Х18Н10Т-ВД, 10Х17Н13М2Т, 10Х17Н13М3Т, 08Х17Н15М3Т отбирать 25% заготовок партии, если твердость не указана в рабочем чертеже как сдаточная.
<4> Поковки, штамповки, заготовки для фланцев на PN >= 100 (10 МПа) должны проходить контроль УЗК в объеме 100%, на PN < 100 (10 МПа) УЗК проводится по требованию заказчика.
Контроль поковок — по ГОСТ 24507 (группа качества 2n — для PN >= 100 (10 МПа) и 4n — для PN < 100 (10 МПа), контроль листов — по ГОСТ 22727 (1 класс сплошности), контроль проката — по ГОСТ 21120 (1 группа качества).
Другие виды неразрушающего контроля и нормы оценки — по требованию заказчика.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024
№ 170-ст)
<5> Значения твердости для заготовок групп IV и V не является браковочным признаком, если твердость не указана в КД как сдаточная.
<6> Для групп IV и V в зависимости от условий работы могут быть назначены дополнительные сдаточные характеристики ( \sigma_{\text{В}} , KCV, KCU или KCV при отрицательной температуре, СКР и др.).
<7> Для заготовок из высоколегированных сталей и сплавов аустенитного, аустенитно-ферритного классов, не упрочняемых термической обработкой, испытание на ударный изгиб не проводится и ударная вязкость не является сдаточной характеристикой, за исключением случаев, когда необходимость испытания определяется техническими требованиями чертежа.
<8> Для фланцев, полученных методом штамповки, допускается проводить контроль по IV группе контроля.
Примечания
1 К опасным веществам относятся воспламеняющиеся, окисляющиеся, горючие, взрывчатые и токсичные вещества в соответствии с НД <*>.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024
№ 170-ст)
2 Группа контроля может уточняться по согласованию с заказчиком.
3 Значение твердости — в соответствии с НД на заготовки и термическую обработку <**>.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024
№ 170-ст)
<*> В Российской Федерации действует Федеральный закон от 21 июля 1997 года № 116-ФЗ «О промышленной безопасности опасных производственных объектов».
<**> В Российской Федерации рекомендуется применять СТ ЦКБА 010-2004 «Арматура трубопроводная. Поковки, штамповки и заготовки из проката. Технические требования», СТ ЦКБА 016-2005 «Арматура трубопроводная. Термическая обработка деталей, заготовок и сварных сборок из высоколегированных сталей, коррозионно-стойких и жаропрочных сплавов» и СТ ЦКБА 026-2005 «Арматура трубопроводная. Термическая обработка заготовок из углеродистых и легированных конструкционных сталей. Типовой технологический процесс».
(сноски введены Изменением № 1, введенным в действие Приказом Росстандарта
от 31.01.2024 № 170-ст)
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Фланцы типов 01, 02, 03, 04 (плоские) допускается изготавливать из листового проката, а также сварными из частей при условии выполнения сварных швов с полным проваром по всему сечению фланца. Качество радиальных сварных швов должно быть проверено радиографическим или ультразвуковым методом в объеме 100%. Нормы оценки при радиографическом методе контроля — по ГОСТ 23055. Класс сварного соединения должен быть указан в КД. Методы УЗК — по ГОСТ 14782, нормы оценки при УЗК — по ГОСТ 24507. При изготовлении фланцев с применением сварки в КД должны быть указаны требования к сварке и контролю качества сварного соединения по ГОСТ 33857, ГОСТ 32569, ГОСТ 34347 и необходимость термообработки.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Фланцы типа 11 (стальные приварные встык) изготавливают из поковок или штампованных заготовок. Допускается изготавливать фланцы точением из сортового проката. Фланцы типа 11 допускается изготавливать вальцовкой заготовки по плоскости листа для PN <= 25 при условии выполнения требований, приведенных в ГОСТ 34347-2017 (пункт 5.4.5).

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Виды и объем испытаний фланцев типа 21 устанавливают в КД на арматуру.

(абзац введен Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Метод и технологию производства, необходимость и режимы термообработки определяет изготовитель, если иное не оговорено дополнительно при заказе.

7.9.3 Крепежные детали (болты, шпильки, гайки) для соединения фланцев изготавливают из стали того же структурного класса, что и фланцы.

Материалы крепежных деталей следует выбирать с коэффициентом линейного расширения, близким по значению коэффициенту линейного расширения материала фланца, при разнице в значениях коэффициентов линейного расширения материалов не более 10%. Допускается применять материалы крепежных деталей и фланцев с коэффициентами линейного расширения, значения которых различаются более, чем на 10%, в случаях, обоснованных расчетом на прочность (например, по ГОСТ 34233.4), данными эксплуатации или экспериментом, а также для фланцевых соединений при расчетной температуре не более 50 °C.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

7.9.4 Технические требования к крепежным деталям — по ГОСТ 20700, ГОСТ 23304 или НД <1>.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

<1> В Российской Федерации рекомендуется применять СТ ЦКБА 012-2005 «Арматура трубопроводная. Шпильки, болты, гайки и шайбы для трубопроводной арматуры. Технические требования».

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Допускается применять крепежные изделия из сталей марок 30Х, 35Х, 38ХА, 40Х, 30ХМА, 35ХМ, 25Х1М1Ф, 25Х2М1Ф, 20Х1М1ФТР, 20Х1М1Ф1БР, 18Х12ВМБФР, 37Х12Н8Г8МФБ при температуре до минус 60 °C, если при испытании на ударный изгиб образцов типа 11 по ГОСТ 9454 при температуре минус 60 °C ударная вязкость будет не ниже 300 кДж/м2 (3,0 кгс·м/см2).

Допускается применять крепежные изделия из стали марки 45Х14Н14В2М при температуре от минус 70 °C до минус 80 °C, если при испытании на ударный изгиб образцов типа 11 по ГОСТ 9454 при температуре минус 80 °C ударная вязкость будет не ниже 300 кДж/м2 (3,0 кгс·м/см2).

Сталь марки 14Х17Н2 не допускается применять для судовых систем и атомных станций (АС).

Допускается применять сталь марки 20Х13 на температуру от минус 30 °C до минус 40 °C, если при испытании на ударный изгиб образцов типа 11 по ГОСТ 9454 при температуре минус 40 °C ударная вязкость будет не ниже 300 кДж/м2 (3,0 кгс·м/см2).

При изготовлении шпилек, болтов и гаек твердость шпилек или болтов должна быть выше твердости гаек не менее, чем на 12 HB.

7.9.5 Для соединений фланцев применение болтов допускается до давления PN 25 (2,5 МПа) включительно и температуры от минус 40 °C до 300 °C.

7.9.6 Заготовки фланцев и крепежных деталей из углеродистых, низколегированных, легированных и высоколегированных сталей подлежат термической обработке в соответствии с НД <1>.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

<1> В Российской Федерации рекомендуется применять СТ ЦКБА 016-2005 «Арматура трубопроводная. Термическая обработка деталей, заготовок и сварных сборок из высоколегированных сталей, коррозионно-стойких и жаропрочных сплавов» и СТ ЦКБА 026-2005 «Арматура трубопроводная. Термическая обработка заготовок из углеродистых и легированных конструкционных сталей. Типовой технологический процесс».

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

7.9.7 Фланцы и крепежные детали из углеродистых и низколегированных сталей по требованию заказчика рекомендуется защищать покрытиями в соответствии с ГОСТ 9.303.

(п. 7.9.7 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

7.10 Фланцы типов 01, 02, 03, 04 (плоские) применяют для трубопроводов, работающих при номинальном давлении в соответствии с таблицей 1 и температуре рабочей среды не выше 300 °C. Не допускается применять плоские фланцы для арматуры и трубопроводов, работающих в условиях циклических нагрузок (изменений давления и температуры рабочей и испытательной среды) с числом циклов n >= 2·103 (за весь срок службы), а также в средах, вызывающих коррозионное растрескивание.

Для трубопроводов с группой сред, содержащих вредные вещества 1-го — 3-го классов опасности по ГОСТ 12.1.007 и пожаровзрывоопасные вещества по ГОСТ 12.1.044 (горючие газы и жидкости, легковоспламеняющиеся жидкости) с PN <= 10 (1,0 МПа) должны применяться фланцы на PN 16 (1,6 МПа).

Для трубопроводов, работающих при номинальном давлении свыше PN 25 (2,5 МПа) независимо от температуры, а также для трубопроводов с рабочей температурой более 300 °C независимо от давления должны применяться фланцы типа 11 (стальные приварные встык).

7.11 Рекомендуемые исполнения уплотнительной поверхности фланцев в зависимости от среды и номинального давления PN приведены в приложении А.

7.12 Предельные отклонения размеров фланцев и допуски взаимного расположения поверхностей должны соответствовать таблице 14.

Таблица 14

Предельные отклонения размеров фланцев

РазмерПредельные отклонения
D0H14;
при получении штамповкой — по классу точности Т4 ГОСТ 7505
D; BДля чугунных литых и литых стальных фланцев — по 9-му классу точности ГОСТ 26645.
Для фланцев, изготовляемых из проката обычной точности (В1), — по ГОСТ 2590 и ГОСТ 2591 (без обработки поверхностей).
Для фланцев, изготовляемых методом резки из листового проката, — по 2-му классу точности ГОСТ 14792.
Для фланцев штампованных и (или) изготовляемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой — по классу точности Т4 ГОСТ 7505. При этом допускается усиление шва, которое при определении предельного отклонения не учитывается.
При изготовлении другими методами (в том числе, механической обработки) — по h16.
D1Позиционный допуск осей отверстий d (допуск зависимый) в диаметральном выражении для соединений типа А по ГОСТ 14140
Диаметр отверстий, ммДопуск, мм, не более
111,0
Св. 14 до 26 включ.2,0
« 30 » 48 «»3,0
« 52 » 56 «»4,0
Св. 626,0
Позиционный допуск осей отверстий d (допуск зависимый) в диаметральном выражении при изготовлении фланцев с резьбовыми отверстиями (тип B по ГОСТ 14140)
Диаметр отверстий, ммДопуск, мм, не более
110,5
Св. 14 до 26 включ.1,0
« 30 » 48 «»1,6
« 52 » 56 «»2,0
Св. 623,0
D2+/- 4,0 мм
D3H12
D4h12
D5h12
D6H12
D7+/- 0,75 мм
D8+/- 0,15 мм
D9js16
D10; D11
Диаметр (шипа или паза), ммОтверстиеВал
Св. 18 до 30 включ.H12b
« 30 » 130 «»d11
« 130 » 260 «»H11
« 260 » 500 «»f9
« 500 » 800 «»H10
Св. 800H9
H; H1До DN 80 включ.+/- 1,5 мм
Св. DN 80 « DN 250 »+/- 2,0 мм
Св. DN 250+/- 3,0 мм
Dn; DmПри получении штамповкой — по классу точности Т4 ГОСТ 7505;
при механической обработке:
До 30 мм включ.h16
Св. 30 « 80 мм »h15
« 80 мм»h14
dH15
d1При получении штамповкой — по классу точности Т4 ГОСТ 7505;
при механической обработке:
До 30 мм включ.H16
Св. 30 до 80 мм включ.H15
Св. 80 ммH14
dвПо H14 (при получении штамповкой — по классу точности Т4 ГОСТ 7505)
b; b1При механической обработке обоих торцов
До 18 мм включ.+2 мм
Св. 18 « 50 мм »+3 мм
« 50 мм»+4 мм
При механической обработке только со стороны уплотнительного торца
До 18 мм включ.+3 мм
Св. 18 « 50 мм »+4 мм
« 50 мм»+5 мм
b2+/- 0,2 мм
h-1 мм
h1; h2+0,5 мм
h3+0,4 мм
h4; h5+0,5 мм
Допуск плоскостности уплотнительных поверхностейНаибольший диаметр уплотнительной поверхности:
до 1000 мм<= 0,4 мм
св. 1000 мм<= 0,8 мм
Допуск параллельности опорных поверхностей под гайки (шайбы, болты) и уплотнительных поверхностей<= 1°
Угол 45°
(рисунок 3)		+/- 5°
Примечание — Неуказанные предельные отклонения размеров обработанных поверхностей — по классу точности «средний» ГОСТ 30893.1, между обработанной и необработанной — по классу «очень грубый» ГОСТ 30893.1.

7.13 Допуски расположения осей отверстий для крепежных деталей фланцев по ряду 2 должны соответствовать таблице 15.

Таблица 15

Допуски расположения осей отверстий для крепежных деталей по ряду 2 (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

РазмерДиапазон размеров шпилек (болтов)Допуск, мм
D1М10 — М24+/- 1
М27 — М33+/- 1,25
М36 — М52+/- 1,5
М56 — М95+/- 2
М100+/- 2,5
Расстояние между центрами отверстий для двух смежных болтовМ10 — М24+/- 0,5
М27 — М33+/- 0,625
М36 — М52+/- 0,75
М56 — М95+/- 1
М100+/- 1,25
Примечание — Допуски соответствуют [[2]](#p114889) и [[3]](#p114892).

7.14 Отверстия под болты и шпильки во фланцах типа 21 (фланцах арматуры и оборудования) для удобства монтажа располагают симметрично по отношению к главным осям изделия (но не на главных осях).

7.15 Для фланцев групп контроля III — V по таблице 13 при необходимости выполнения неразрушающего контроля необработанные поверхности (по рисункам 3 — 10) следует обрабатывать с параметром шероховатости Ra 25 мкм с соблюдением геометрических размеров.

(п. 7.15 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

7.16 Допускается изготовление фланцев типа 01 и колец для фланцев типа 02 с подгонкой внутреннего диаметра по фактическому наружному диаметру трубы соответствующего DN по требованию заказчика.

7.17 При сварке фланца арматуры с трубопроводом при несовпадении внутренних диаметров фланца и трубы допускается выполнять плавный переход под углом (15 +/- 5)°.

7.18 Заказчик должен предоставить следующую информацию при запросе и (или) оформлении заказа:

а) DN;

б) PN;

в) номер типа фланца;

г) размерный ряд (1 или 2);

д) исполнение уплотнительной поверхности (согласно рисунку 2);

е) марку стали;

ж) группу контроля (в соответствии с таблицей 13);

и) для фланцев типов 01, 02 диаметр dв (под соединение с трубой) для обеспечения зазора при сварке от 0,5 до +2 мм (при отсутствии в заявке диаметр dв выполняется по таблицам 3, 4, а для DN 100 — 110 мм, DN 125 — 135 мм, DN 150 — 161 мм);

для фланцев типа 03 диаметр D0 — для обеспечения разницы с диаметром трубы от 1 до 3 мм;

к) номер настоящего стандарта ГОСТ 33259;

л) для групп контроля IV и V в соответствии с таблицей 13 - размеры трубы (наружный диаметр и толщину).

Пример условного обозначения при заказе стального приварного встык фланца DN 50 на PN 10, тип 11, ряд 1, исполнение M, из стали 20 по IV группе контроля -

Фланец 50-10-11-1-М-Ст 20-IV ГОСТ 33259-2015

Пример условного обозначения при заказе стального плоского приварного фланца DN 150 на PN 10, тип 01, ряд 1, исполнение B, из стали 20 по IV группе контроля с диаметром трубы dв = 161 мм -

Фланец 150-10-01-1-В-Ст 20-IV-dв 161 ГОСТ 33259-2015

7.19 Дополнительно при заказе заказчик может указать следующее:

  • наружный диаметр и толщину стенки трубы;
  • толщину фланца (или необходимость выполнения изготовителем прочностного расчета по 7.5);
  • категорию прочности для поковок из конструкционной углеродистой, низколегированной и легированной сталей по ГОСТ 8479 (с учетом прочностного расчета);
  • другие требования, в том числе по контролю, покрытию, показателям надежности, изготовлению квадратных фланцев.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

7.20 Рекомендуемая форма заявки на изготовление и поставку партии фланцев приведена в приложении Б.

7.21 Расчетная масса круглых фланцев приведена в приложении В.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

7.22 Сравнительные таблицы обозначений фланцев и исполнений уплотнительных поверхностей фланцев по настоящему стандарту и ГОСТ 12815-80 — ГОСТ 12822-80 приведены в приложении Г.

7.23 Показатели надежности и показатели безопасности фланцев в КД и ТУ не указывают, они соответствуют показателям оборудования (арматура, трубопроводы, сосуды и др.), элементом которого они являются.

8 Испытания и контроль качества

8.1 Виды и объем контроля и испытаний материала заготовок — в соответствии с таблицей 13 и КД.

Методы контроля — по НД в зависимости от вида испытаний (например, ГОСТ 1577, ГОСТ 8479, ГОСТ 19281 и т.д.).

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

8.2 При визуальном и измерительном контроле проверяется соответствие фланцев КД, настоящему стандарту в части размеров (габаритные, присоединительные, толщина фланца и размеры под приварку), взаимного расположения поверхностей, шероховатости, маркировки. На уплотнительных поверхностях не допускаются вмятины, задиры, механические повреждения. Шероховатость поверхности необходимо контролировать в соответствии с образцами шероховатости.

8.3 Испытания фланцев давлением на прочность производят в составе трубопровода или оборудования, элементом которого они являются. Давление испытания (пробное давление) — в соответствии с ГОСТ 356 или КД и ТУ на арматуру, оборудование или трубопровод.

9 Маркировка, упаковка, транспортирование и хранение

9.1 Все фланцы, кроме типа 21, должны маркироваться следующим образом:

  • товарный знак завода-изготовителя;
  • DN;
  • PN;
  • номер типа фланца;
  • номер размерного ряда (1 или 2);
  • исполнение уплотнительной поверхности согласно рисунку 2;
  • марка материала фланца;
  • группа контроля согласно таблице 13.

Пример маркировки стального приварного встык фланца DN 50 на PN 10, тип 11, ряд 1 исполнение M из стали 25 по IV группе контроля:

Товарныйзнак 50-10-11-1-М-Ст 25-IVизготовителя

Дополнительно изготовитель может вводить другие знаки маркировки (например, диаметр присоединяемой трубы). Для фланцев с группой контроля V дополнительно маркируется заводской номер.

9.2 Маркировка должна располагаться на наружной цилиндрической поверхности и/или тыльной стороне фланца и должна обеспечивать ее четкость после приварки фланца к трубе.

9.2.1 При маркировке на фланце разделители символов в виде дефисов могут быть заменены пробелами.

9.2.2 По согласованию между заказчиком и изготовителем (поставщиком) допускается поставка фланцев с маркировкой на бирках, при этом основная маркировка: товарный знак изготовителя, номинальный диаметр DN, номинальное давление PN и марка материала фланца — должна быть нанесена на самом фланце.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

9.3 Фланцы должны иметь временную противокоррозионную защиту (консервацию) по ГОСТ 9.014, кроме фланцев, изготовляемых из коррозионно-стойких сталей и сплавов, а также имеющих защитное антикоррозионное покрытие, нанесенное по требованию заказчика. Вариант защиты и срок консервации (срок хранения без переконсервации) должны быть указаны в паспорте.

9.4 Упаковка должна обеспечивать защиту уплотнительных поверхностей и кромок под приварку, безопасность и удобство при погрузочно-разгрузочных работах и транспортировании фланцев.

Допускается транспортирование фланцев без упаковки при условии обеспечения их сохранности, защиты уплотнительных поверхностей и кромок под приварку.

9.5 Маркировка тары — по ГОСТ 14192.

9.6 Партия фланцев должна сопровождаться паспортом, удостоверяющим соответствие фланцев требованиям настоящего стандарта и КД. Партия фланцев должна состоять из фланцев одного типоразмера, одного материала и прошедших термическую обработку по одинаковому режиму.

Рекомендуемая форма паспорта приведена в приложении Д.

Паспорт рекомендуется оформлять на листах формата A4 или A5 по ГОСТ 2.301 или типографским способом на листах форматов по ГОСТ 5773.

По согласованию между изготовителем и потребителем (заказчиком) к паспорту прилагаются копии документов на заготовки и (или) проводившиеся испытания, в т.ч. сведения о химическом составе, механических свойствах, термообработке, дефектоскопии и т.д.

Приложение А (рекомендуемое)

ИСПОЛНЕНИЯ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТИ ФЛАНЦЕВ

А.1 Рекомендуемые исполнения уплотнительных поверхностей фланцев в зависимости от рабочей среды и номинального давления PN приведены в таблице А.1.

Таблица А.1

Исполнения уплотнительных поверхностей фланцев

СредаДавление PN, кгс/см2Исполнения уплотнительной поверхности
Трудногорючие и негорючие (непожаровзрывоопасные) вещества по ГОСТ 12.1.044До PN 6 включ.A (плоскость)
До PN 25 включ.B (соединительный выступ)
Св. PN 25E (выступ) — F (впадина);
C, L (шип) — D, M (паз)
Вредные вещества 4-го класса опасности (малоопасные) по ГОСТ 12.1.007До PN 16 включ.B (соединительный выступ)
Св. PN 16E (выступ) — F (впадина);
C, L (шип) — D, M (паз)
Вредные вещества 1, 2 и 3 классов опасности (высокоопасные и умеренно опасные) по ГОСТ 12.1.007;До PN 40 включ.B (соединительный выступ) (см. 7.3 и примечание)
пожаровзрывоопасные вещества (горючие газы и жидкости, легковоспламеняющиеся жидкости) по ГОСТ 12.1.044ВсеE (выступ) — F (впадина);
C, L (шип) — D, M (паз)
Вредные вещества 1-го класса опасности (чрезвычайно опасные) по ГОСТ 12.1.007ВсеE (выступ) — F (впадина);
C, L (шип) — D, M (паз)
ВОТ (высокотемпературный органический теплоноситель)ВсеC, L (шип) — D, M (паз)
Фреон, аммиак, водородВсеE (выступ) — F (впадина);
C, L (шип) — D, M (паз)
Вакуум(0,95 — 0,5) абс.E (выступ) — F (впадина);
C, L (шип) — D, M (паз)
(0,5 — 0,01) абс.C, L (шип) — D, M (паз)
Все средыPN >= 63K (под линзовую прокладку);
J (под прокладку овального или восьмиугольного сечения)
Примечание — Уплотнительная поверхность исполнения B (соединительный выступ) применяется с прокладками СНП с двумя ограничительными кольцами до PN 40 и прокладками на основе ТРГ до PN 100.
(примечание в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Приложение Б (рекомендуемое)

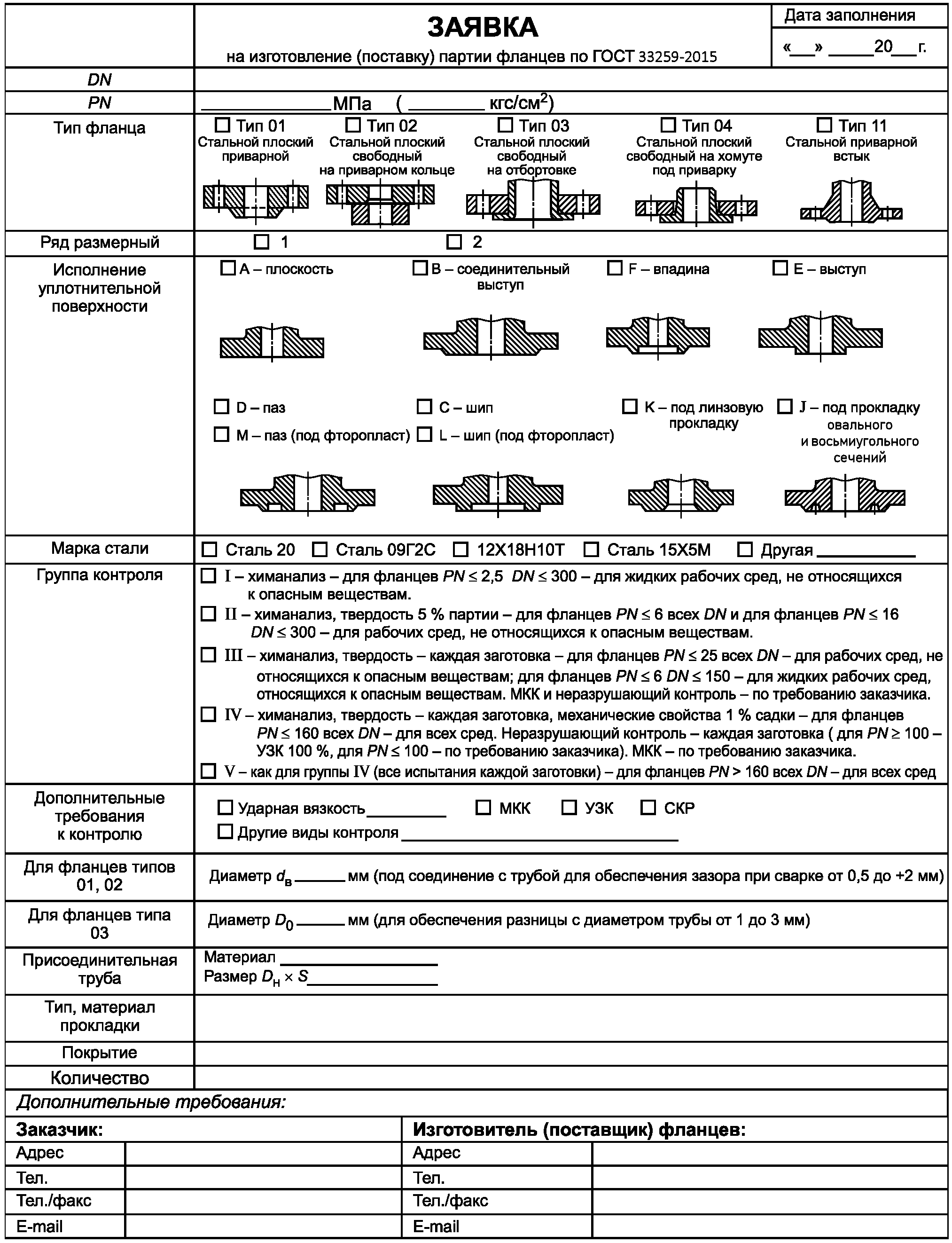

ФОРМА ЗАЯВКИ НА ИЗГОТОВЛЕНИЕ (ПОСТАВКУ) ПАРТИИ ФЛАНЦЕВ

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

9 Маркировка, упаковка, транспортирование и хранение

Приложение В (справочное)

РАСЧЕТНАЯ МАССА ФЛАНЦЕВ

Таблица В.1

Расчетная масса фланцев

DNТип фланцевМасса фланца, кг, для PN, кгс/см2
PN 1 и PN 2,5PN 6PN 10PN 16PN 25PN 40PN 63PN 100PN 160PN 200
DN 10010,250,310,460,540,64-----
020,290,290,520,610,69-----
110,290,340,500,600,690,691,031,03--
DN 15010,290,330,510,610,71-----
020,330,330,580,670,77-----
110,340,400,580,680,800,801,151,271,272,11
DN 20010,450,530,750,860,98-----
020,410,410,820,931,05-----
110,460,530,870,870,990,991,812,022,082,54
DN 25010,550,640,891,171,17-----
020,600,600,961,101,24-----
110,550,771,051,051,191,192,302,502,503,59
DN 32010,791,021,401,581,77-----
020,870,871,491,681,87-----
110,781,101,541,541,851,852,943,063,074,43
DN 40010,951,211,721,962,18-----
021,011,011,922,132,35-----
111,091,361,831,852,192,193,754,074,285,46
DN 50011,041,332,062,582,8-----
021,111,112,272,542,79-----
111,261,532,262,282,782,814,636,086,4911,3
DN 65011,391,632,803,423,22-----
021,551,553,013,313,43-----
111,622,063,173,193,713,726,38,849,3819,2
DN 80022,052,053,774,114,25-----
112,432,763,674,214,484,817,229,9810,527,5
DN 100012,142,853,964,735,92-----
022,382,384,554,936,19-----
112,983,354,704,906,587,4010,714,715,453,6
DN 125012,63,885,406,388,26-----
022,842,846,096,568,82-----
113,724,666,766,769,4510,217,123,324,973,2
DN 150013,624,656,977,910,5-----
023,943,947,868,4810,9-----
115,225,858,58,5012,613,225,432,935,090,9
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024
№ 170-ст)
DN 200
014,735,98,0510,213,3-----02
4,934,939,029,3612,6-----11
6,929,3511,411,817,424,438,554,260,1160DN 250
016,957,710,714,518,9-----02
6,386,3811,313,917,7-----11
9,8812,314,617,425,737,653,885,494,4318DN 300
019,3310,312,917,824,0-----02
10,3510,3513,917,922,8-----11
13,414,819,322,833,357,174,6128,4141-DN 350
0110,4512,615,922,934,6-----02
13,513,518,022,831,7-----11
16,018,6524,733,146,670,3106172--DN 400
0111,615,221,631,044,6-----02
17,017,024,429,142,5-----11
18,620,630,043,064,8107151216,4--DN 450
0114,617,322,839,651,8-----02
20,020,025,635,348,2-----11
23,723,634,754,072,3107----DN 500
0116,019,728,057,067,3-----02
25,425,433,349,364,6-----11
26,829,140,071,089,0132,3201---DN 600
0121,426,239,480,090,9-----11
35,835,850,099,3124195283---DN 700
0129,236,759,584,2127-----11
44,344,365,3106167247301---DN 800
0136,646,179,2104,4181,4-----11
55,556,287,2131215367,4464---DN 900
0144,255,194,1129------11
66,466,8103158253437954---DN 1000
0152,664,4118,4179,4------11
73,473,5119203312541981---DN 1200
0162,499,0197,4298------11
92,91111802853886911264---DN 1400
0177,6161,5279-------11
101157--------DN 1600
0194,3203423-------11
135219--------DN 1800
01117---------DN 2000
01133---------DN 2200
01190---------DN 2400
01237---------Примечания
1 Для фланцев типов 01 и 11 масса указана максимальная для всех возможных исполнений уплотнительной поверхности и требует уточнения в КД.
2 Для фланцев типа 02 масса указана без массы кольца.
3 Масса указана для круглых фланцев.
(примечание 3 введено Изменением № 1, введенным в действие Приказом Росстандарта
от 31.01.2024 № 170-ст)

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)

Приложение Г (справочное)

СРАВНИТЕЛЬНЫЕ ТАБЛИЦЫ ОБОЗНАЧЕНИЙ ФЛАНЦЕВ И ИСПОЛНЕНИЙ УПЛОТНИТЕЛЬНЫХ ПОВЕРХНОСТЕЙ ФЛАНЦЕВ ПО НАСТОЯЩЕМУ СТАНДАРТУ И ГОСТ 12815-80 — ГОСТ 12822-80

Таблица Г.1

Наименование и обозначение исполнений уплотнительных поверхностей

Рисунок ГОСТ 12815-80 ГОСТ 33259
9 Маркировка, упаковка, транспортирование и хранение
Плоскость		 - Исполнение A
9 Маркировка, упаковка, транспортирование и хранение

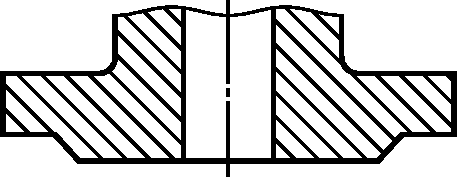

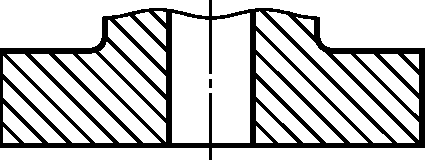

Фланец с соединительным выступом		 Исполнение 1 Исполнение B
9 Маркировка, упаковка, транспортирование и хранение

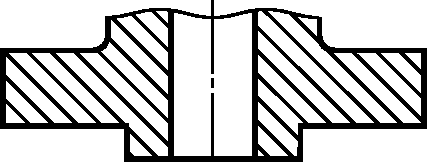

Фланец с выступом		 Исполнение 2 Исполнение E
9 Маркировка, упаковка, транспортирование и хранение

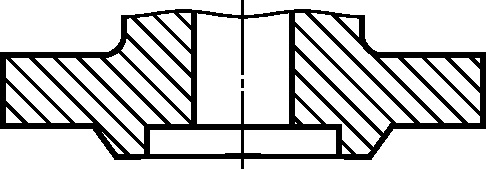

Фланец с впадиной		 Исполнение 3 Исполнение F
9 Маркировка, упаковка, транспортирование и хранение
Фланец с шипом		 Исполнение 4, 8 Исполнение C, L
9 Маркировка, упаковка, транспортирование и хранение
Фланец с пазом		 Исполнение 5, 9 Исполнение D, M
9 Маркировка, упаковка, транспортирование и хранение
Фланец под линзовую прокладку		 Исполнение 6 Исполнение K
9 Маркировка, упаковка, транспортирование и хранение
Фланец под прокладку овального сечения		 Исполнение 7 Исполнение J

Таблица Г.2

Структура обозначения фланцев

РисунокГОСТ 12820-80 — ГОСТ 12822-80ГОСТ 33259-2015
9 Маркировка, упаковка, транспортирование и хранение

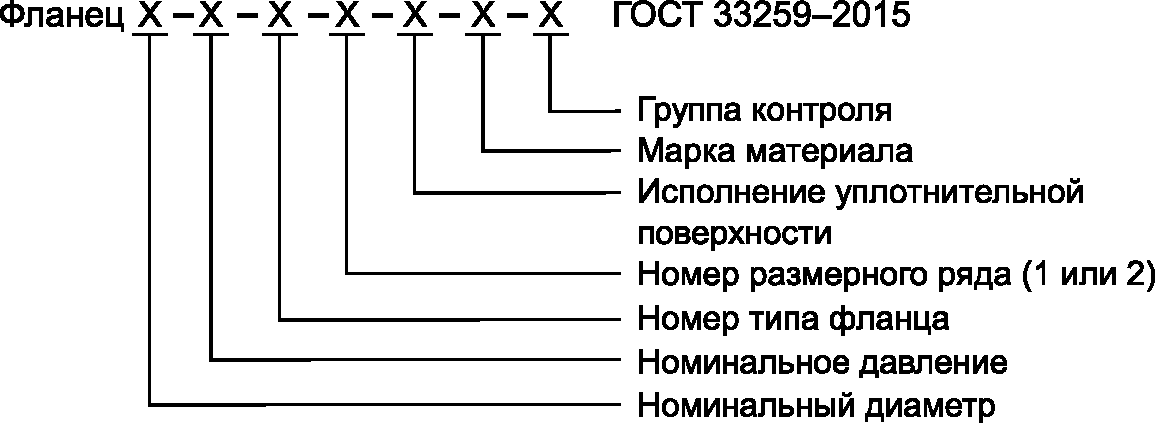

Фланцы стальные плоские приварные		9 Маркировка, упаковка, транспортирование и хранение9 Маркировка, упаковка, транспортирование и хранение
9 Маркировка, упаковка, транспортирование и хранение

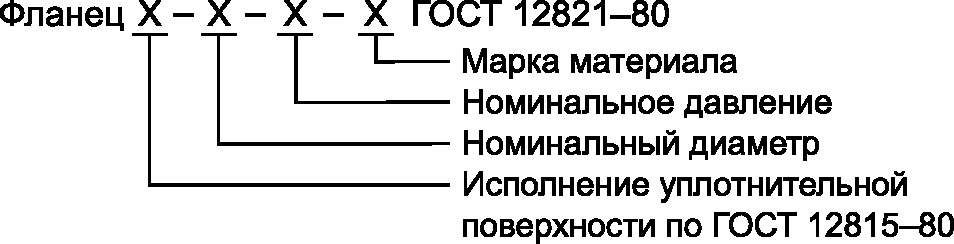

Фланцы стальные приварные встык		9 Маркировка, упаковка, транспортирование и хранение
9 Маркировка, упаковка, транспортирование и хранение

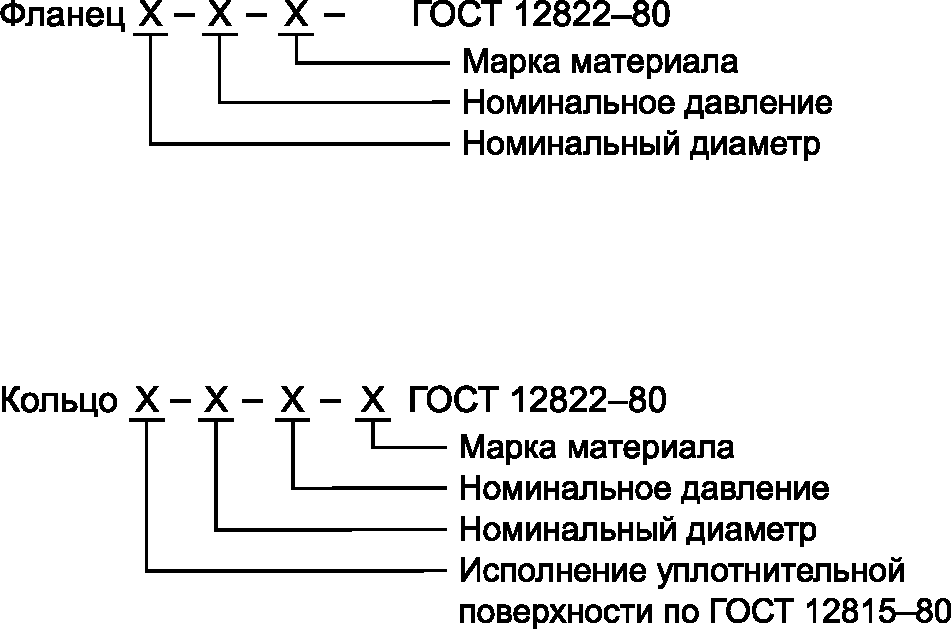

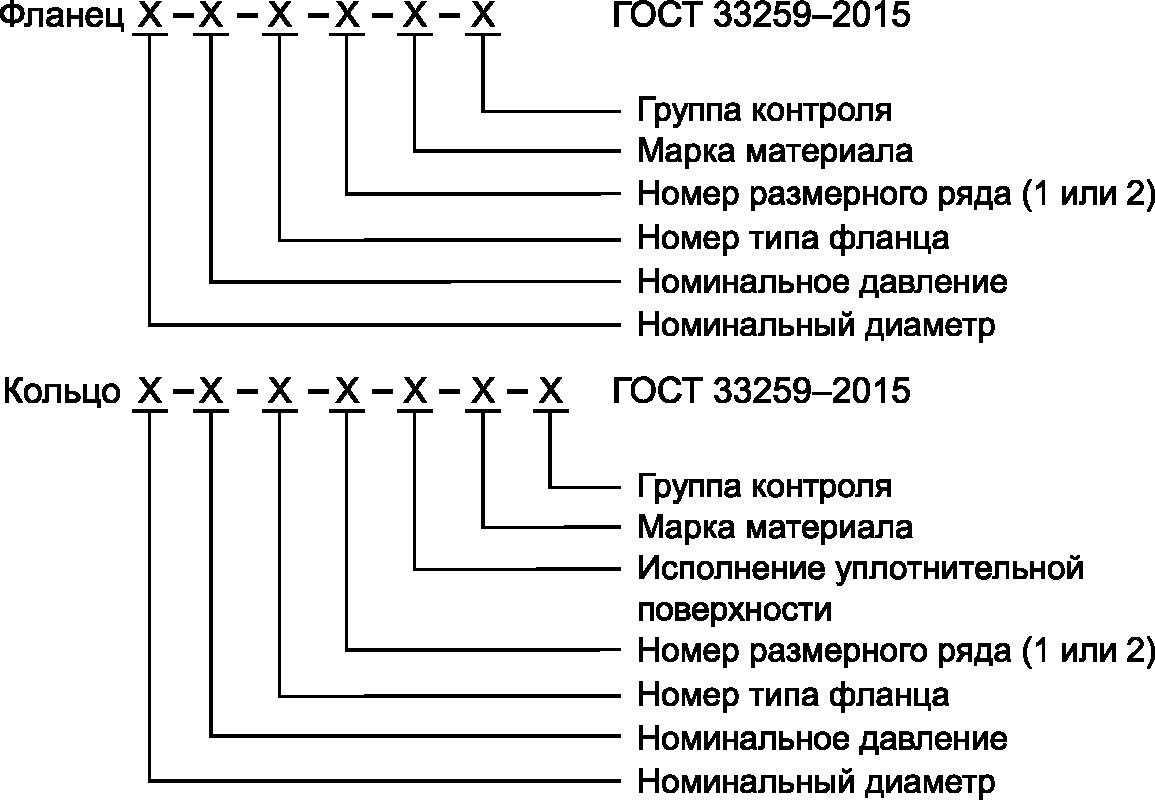

Фланцы стальные плоские свободные на приварном кольце		9 Маркировка, упаковка, транспортирование и хранение9 Маркировка, упаковка, транспортирование и хранение

Таблица Г.3

Обозначение фланцев при заказе

Обозначение по ГОСТ 12820-80 — ГОСТ 12822-80Обозначение по ГОСТ 33259
Фланец стальной плоский приварной DN 50, PN 10
Фланец 1-50-10 Ст 25 ГОСТ 12820-80Фланец 50-10-01-1-B-Ст 25-III ГОСТ 33259
Фланец 2-50-10 Ст 25 ГОСТ 12820-80Фланец 50-10-01-1-E-Ст 25-IV ГОСТ 33259
Фланец 3-50-10 Ст 25 ГОСТ 12820-80Фланец 50-10-01-1-F-Ст 25-IV ГОСТ 33259
Фланец 4-50-10 Ст 25 ГОСТ 12820-80Фланец 50-10-01-1-C-Ст 25-IV ГОСТ 33259
Фланец 4-50-10 Ст 09Г2С ГОСТ 12820-80Фланец 50-10-01-1-C-Ст 09Г2С-III ГОСТ 33259
Фланец 5-50-10 Ст 25 ГОСТ 12820-80Фланец 50-10-01-1-D-Ст 25-IV ГОСТ 33259
Фланец 8-50-10Ф Ст 25 ГОСТ 12820-80Фланец 50-10-01-1-L-Ст 25-IV ГОСТ 33259
Фланец 9-50-10Ф Ст 25 ГОСТ 12820-80Фланец 50-10-01-1-M-Ст 25-IV ГОСТ 33259
Фланец стальной приварной встык DN 50, PN 10
Фланец 1-50-10 Ст25 ГОСТ 12821-80Фланец 50-10-11-1-B-Ст 25-III ГОСТ 33259
Фланец 2-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-E-Ст 25-IV ГОСТ 33259
Фланец 3-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-F-Ст 25-IV ГОСТ 33259
Фланец 4-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-C-Ст 25-IV ГОСТ 33259
Фланец 5-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-D-Ст 25-IV ГОСТ 33259
Фланец 6-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-K-Ст 25-IV ГОСТ 33259
Фланец 7-50-10 Ст 25 ГОСТ 12821-80Фланец 50-10-11-1-J-Ст 25-IV ГОСТ 33259
Фланец 8-50-10Ф Ст25 ГОСТ 12821-80Фланец 50-10-11-1-L-Ст 25-IV ГОСТ 33259
Фланец 9-50-10Ф Ст25 ГОСТ 12821-80Фланец 50-10-11-1-M-Ст 25-IV ГОСТ 33259
Фланец стальной приварной встык DN 50, PN 100
Фланец 2-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-E-Ст 25-III ГОСТ 33259
Фланец 3-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-F-Ст 25-IV ГОСТ 33259
Фланец 4-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-C-Ст 25-IV ГОСТ 33259
Фланец 4-50-100 Ст 09Г2С ГОСТ 12821-80Фланец 50-100-11-1-C-Ст 09Г2С-III ГОСТ 33259
Фланец 5-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-D-Ст 25-IV ГОСТ 33259
Фланец 6-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-K-Ст 25-IV ГОСТ 33259
Фланец 7-50-100 Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-J-Ст 25-IV ГОСТ 33259
Фланец 8-50-100Ф Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-L-Ст 25-IV ГОСТ 33259
Фланец 9-50-100Ф Ст 25 ГОСТ 12821-80Фланец 50-100-11-1-M-Ст 25-IV ГОСТ 33259
Фланец стальной свободный на приварном кольце DN 50, PN 10
Фланец 50-10 Ст 25 ГОСТ 12822-80
Кольцо 2-50-10 ГОСТ 12822-80		Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259
Кольцо 50-10-02-1-E-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80
Кольцо 3-50-10 ГОСТ 12822-80		Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259
Кольцо 50-10-02-1-F-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80
Кольцо 4-50-10 ГОСТ 12822-80		Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259
Кольцо 50-10-02-1-C-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80
Кольцо 5-50-10 ГОСТ 12822-80		Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259
Кольцо 50-10-02-1-D-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80
Кольцо 6-50-10 ГОСТ 12822-80		Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259
Кольцо 50-10-02-1-K-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80
Кольцо 7-50-10 ГОСТ 12822-80		Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259
Кольцо 50-10-02-1-J-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80
Кольцо 8-50-10Ф ГОСТ 12822-80		Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259
Кольцо 50-10-02-1-L-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80
Кольцо 9-50-10Ф ГОСТ 12822-80		Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259
Кольцо 50-10-02-1-M-Ст 25-IV ГОСТ 33259
Примечание — В обозначении фланцев по ГОСТ 33259 материал фланца Ст 25 и группы контроля III и IV приведены только для примера.

Приложение Д (рекомендуемое)

ФОРМА ПАСПОРТА НА ФЛАНЦЫ

Товарный знак изготовителя (поставщика), наименование и адресПАСПОРТ ________________________________
обозначение паспорта
Сведения о разрешительных документах (декларация о соответствии или сертификат соответствия, лицензия и др.), номер и дата регистрации или выдачи и срок действия
1 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
Обозначение фланцев и № документа на поставку
Количество штук в партии или заводской N
Дата изготовления (поставки)
Заказчик, номер договора
2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Наименование параметраЗначение
DN
PN, МПа (кгс/см2)
Марка материала и его свойстваМатериал
________
по ГОСТ или ТУ		Механические свойства
Предел прочности \sigma_{\text{в}} , МПа
(кгс/см2)		Предел текучести \sigma_{0,2} , МПа
(кгс/см2)		Относительное удлинение \delta_{5} , %Относительное сужение \psi , %Ударная вязкость KCU, Дж/см2
(кгс·м/см2)		Твердость, HB
Группа контроля
Масса, кг
Покрытие
Особые отметки(Возможность указания типа и материала прокладки)
3 СВЕДЕНИЯ О ЗАГОТОВКЕ
Условное обозначениеНомер сопроводительного документаНомер партииНомер плавкиИзготовитель (поставщик)
4 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Изготовитель (поставщик) гарантирует работоспособность фланцев при условии соблюдения потребителем условий транспортирования, хранения и эксплуатации по ГОСТ 33259
Гарантийный срок эксплуатации _____ месяцев со дня ввода в эксплуатацию, но не более — месяцев со дня отгрузки
5 ВРЕМЕННАЯ ПРОТИВОКОРРОЗИОННАЯ ЗАЩИТА (КОНСЕРВАЦИЯ)
ДатаВариант защиты по ГОСТ 9.014Срок консервации, годыДолжность, фамилия, подпись
6 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Фланцы __________________________________________________________________
обозначение
изготовлены и приняты в соответствии с требованиями ГОСТ ________,
действующей технической документацией и признаны годными для эксплуатации
на указанные в настоящем ПС параметры
Начальник ОТК ______________ ___________________ _________________
личная подпись расшифровка подписи год, месяц, число
МП
Руководитель
предприятия ______________ ___________________ __________________
личная подпись расшифровка подписи год, месяц, число
МП

БИБЛИОГРАФИЯ

[1] Позиция исключена с 01.07.2024. - Изменение № 1, введенное в действие Приказом Росстандарта от 31.01.2024 № 170-ст.
[2]
ИСО 7005-1:2011(ISO 7005-1:2011)
Фланцы трубопроводов. Часть 1: Стальные фланцы для промышленных трубопроводов и систем трубопроводов многоцелевого назначения (Pipe flanges — Part 1: Steel flanges for industrial and general service piping systems)		[3]
ИСО 7005-2:1988(ISO 7005-2:1988)
Фланцы металлические. Часть 2. Фланцы из литейного чугуна (Metallic flanges — Part 2: Cast iron flanges)		[4] — [27] Позиции исключены с 01.07.2024. - Изменение № 1, введенное в действие Приказом Росстандарта от 31.01.2024 № 170-ст.
УДК 621.643.412:006.354
МКС 23.040.60
Ключевые слова: фланец, фланцевое соединение, арматура трубопроводная, среда, номинальное давление PN, номинальный диаметр DN, уплотнительные поверхности, прокладки
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 31.01.2024 № 170-ст)
