ГОСТ 9833-73. Государственный стандарт Союза ССР. Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 9833-73Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 25.05.1973 № 1322)

(ред. от 01.06.1987)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 9833-61*"]:::rst
  n1["ГОСТ 9833-73"]:::doc
  click n1 "https://bukva.ai/docs/gost-9833-73" "ГОСТ 9833-73. Государственный стандарт Союза ССР. Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры (утв. и введ"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Утвержден и введен в действие
Постановлением Госстандарта СССР

25 мая 1973 г. № 1322

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОЛЬЦА РЕЗИНОВЫЕ УПЛОТНИТЕЛЬНЫЕ КРУГЛОГО СЕЧЕНИЯ ДЛЯ ГИДРАВЛИЧЕСКИХ И ПНЕВМАТИЧЕСКИХ УСТРОЙСТВ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Rubber toroidal sealing rings for hydraulic and pneumatic equipment. Construction and dimensions

ГОСТ 9833-73

Группа Л63

ОКП 25 3111

Дата введения
1 января 1978 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством нефтеперерабатывающей и нефтехимической промышленности СССР.

Разработчики: Г.А. Аптекарев (руководитель темы), Е.Е. Ковалева, Ю.Н. Городничев, канд. техн. наук Т.П. Федулова, Е.А. Протасова, А.М. Верещагина, Н.Б. Луканева.

2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 25.05.1973 № 1322.

3. Срок проверки — 1991 г.; периодичность проверки — 3 года.

4. Стандарт полностью соответствует ИСО 3601-78.

5. Взамен ГОСТ 9833-61 (в части размеров).

6. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка Номер приложения
ГОСТ 2789-73 ГОСТ 10007-80 ГОСТ 10549-80 ГОСТ 10589-87 ГОСТ 25346-89 ГОСТ 25347-82 Приложение Приложение Приложение Приложение Приложение Приложение

7. Переиздание (октябрь 1998 г.) с Изменениями № 1, 2, 3, утвержденными в феврале 1979 г., августе 1982 г., июне 1987 г. (ИУС 4-79, 12-82, 11-87).

8. Ограничение срока действия снято по Протоколу № 2-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93).

1. Настоящий стандарт устанавливает конструкцию и размеры резиновых уплотнительных колец круглого сечения для гидравлических, топливных, смазочных и пневматических устройств.

Рекомендации по применению и монтажу колец даны в Приложении к настоящему стандарту.

2. Кольца должны изготовляться следующих групп точности:

1 — для подвижных соединений;

2 — для подвижных и неподвижных соединений.

Примечание. Кольца группы точности 1 изготовляются по согласованию потребителя с изготовителем.

3. Диаметры сечений колец должны соответствовать указанным на черт. 1 и в табл. 1.

Информационные данные

Черт. 1

Таблица 1

Номинальный диаметр сечения dПредельные отклонения для групп точности
212
1,4+/- 0,07+/- 0,10
1,9+/- 0,08
2,5+/- 0,09
3,0+/- 0,10+ 0,20
3,6- 0,10
4,6
5,8+/- 0,14+ 0,30
7,5+/- 0,15- 0,15
8,5+/- 0,20+ 0,30 — 0,20

(Измененная редакция, Изм. № 3).

4. Внутренние диаметры колец должны соответствовать указанным на черт. 2 - 10 и в табл. 2 - 10.

Кольца уплотнительные сечением 1,4 мм

Информационные данные

Черт. 2

Таблица 2

Обозначение типоразмера кольцаПрименяемостьd , мм 1Масса 1000 шт., кг
Номин.Пред. откл.
003-005-14 004-006-142,8 3,8-0,20,02
005-007-14 006-008-144,7 5,70,03
008-010-147,7-0,30,04

Кольца уплотнительные сечением 1,9 мм

Информационные данные

Черт. 3

Таблица 3

Обозначение типоразмера кольцаПрименяемостьd , мм 1Масса 1000 шт., кг
Номин.Пред. откл.
003-006-192,8-0,20,04
004-007-193,80,05
005-008-194,70,06
006-009-195,70,07
007-010-196,7-0,30,08
008-011-197,70,09
009-012-198,70,09
010-013-199,70,10
011-014-1910,60,11
012-015-1911,60,12
013-016-1912,60,13
014-017-1913,60,14
015-018-1914,60,15
016-019-1915,60,16
017-020-1916,60,17
018-021-1917,5-0,40,17
019-022-1918,50,18
020-023-1919,50,19
021-024-1920,50,20
022-025-1921,50,21
023-026-1922,50,22
024-027-1923,50,23
025-028-1924,50,24
026-029-1925,5-0,50,24
027-030-1926,50,25
028-031-1927,50,26
029-032-1928,50,27
030-033-1929,50,28
032-035-1931,0-0,60,29
033-036-1932,00,30
034-037-1933,00,31
035-038-1934,00,32
036-039-1935,00,33
037-040-1936,00,34
038-041-1937,00,35
039-042-1938,0-0,70,36
040-043-1939,00,37
042-045-1941,00,38
045-048-1944,00,41
047-050-1946,0-0,80,43
048-052-1947,00,44
050-053-1949,00,45
003,5-006,5-193,2-0,20,05
004,5-007,5-194,20,05
005,5-008,5-195,20,06
006,5-009,5-196,2-0,30,07
007,5-010,5-197,20,08
008,5-011,5-198,20,09
009,5-012,5-199,20,10
010,5-013,5-1910,00,11
011,5-014,5-1811,00,12
012,5-015,5-1912,00,12
013,5-016,5-1913,00,13
014,5-017,5-1914,00,14
015,5-018,5-1915,00,15
016,5-019,5-1916,00,16

Примечание. Типоразмеры колец от 021-024-19 до 050-053-19 и от 003,5-006,5-19 до 016,5-019,5-19 применять не рекомендуется.

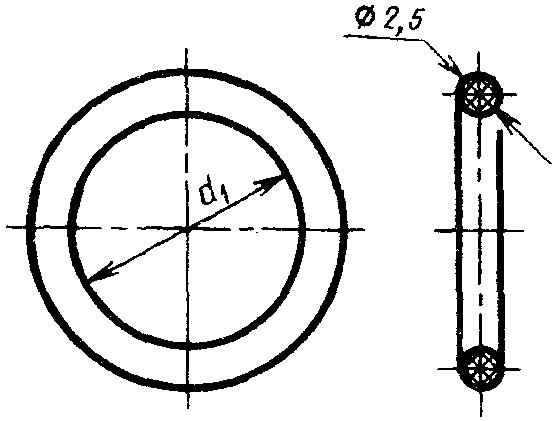

Кольца уплотнительные сечением 2,5 мм

Информационные данные

Черт. 4

Таблица 4

Обозначение типоразмера кольцаПрименяемостьd , мм 1Масса 1000 шт., кг
Номин.Пред. откл.
004-008-253,8-0,20,10
005-009-254,70,11
006-010-255,70,13
007-011-256,7-0,30,14
008-012-257,70,15
009-013-258,70,18
010-014-259,70,20
011-015-2510,60,22
012-016-2511,60,23
013-017-2512,60,25
014-018-2513,60,27
015-019-2514,60,29
016-020-2515,60,30
017-021-2516,60,31
018-022-2517,5-0,40,32
019-023-2518,50,33
020-024-2519,50,34
021-025-2520,50,35
022-026-2521,50,37
023-027-2522,50,39
024-028-2523,50,40
025-029-2524,50,41
026-030-2525,5-0,50,42
027-031-2526,50,45
028-032-2527,50,46
029-033-2528,50,48
030-034-2529,50,49
032-036-2531,0-0,60,52
034-038-2533,00,55
036-040-2535,00,57
037-041-2536,00,59
038-042-2537,00,61
040-044-2539,0-0,70,64
041-045-2540,00,66
042-046-2541,00,67
043-047-2542,00,68
044-048-2543,00,70
045-049-2544,00,72
046-050-2545,0-0,80,73
048-052-2547,00,76
050-054-2549,00,79
051-055-2550,00,81
052-056-2551,0-0,90,83
054-058-2553,00,86
055-059-2554,00,87
056-060-2555,00,89
058-062-2557,0-1,00,91
060-064-2559,00,94
061-065-2560,00,96
062-066-2561,00,98
064-068-2562,51,00
065-070-2563,5-1,11,03
068-072-2566,51,06
070-075-2568,51,09
072-078-2570,5-1,21,13
075-080-2573,51,17
078-082-2576,51,22
080-085-2578,5-1,31,25
082-088-2580,51,28
085-090-2583,5-1,41,33
088-092-2586,51,37
090-095-2588,51,40
092-098-2590,5-1,51,43
095-100-2593,01,47
098-102-2596,01,52
100-105-2598,0-1,61,55
102-108-25100,01,58
105-110-25103,01,63
108-112-25106,0-1,71,67
110-115-25108,01,70
112-118-25110,0-1,81,74
115-120-25113,01,78
118-122-25116,01,82
120-125-25118,0-1,91,86
122-128-25120,01,89
125-130-25122,5-2,01,93
130-135-25127,52,00
135-140-25132,5-2,22,08
140-145-25137,52,16
145-150-25142,52,24
150-155-25147,5-2,42,31
004,5-008,5-254,2-0,20,10
005,5-009,5-255,20,12
006,5-010,5-256,2-0,30,12
007,5-011,5-257,20,15
008,5-012,5-258,20,17
009,5-013,5-259,20,18
010,5-014,5-2510,00,19
011,5-015,5-2511,00,21
012,5-016,5-2512,00,22
013,5-017,5-2513,00,25
014,5-018,5-2514,00,28
015,5-019,5-2515,00,29

Примечание. Типоразмеры колец от 040-044-25 до 150-155-25 и от 004,5-008,5-25 до 015,5-019,5-25 применять не рекомендуется.

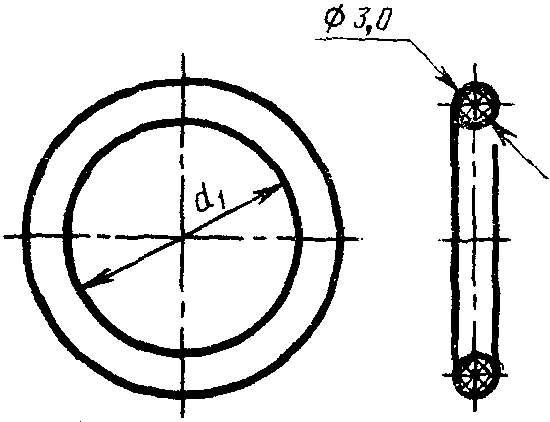

Кольца уплотнительные сечением 3,0 мм

Информационные данные

Черт. 5

Таблица 5

Обозначение типоразмера кольцаПрименяемостьd , мм 1Масса 1000 шт., кг
Номин.Пред. откл.
010-015-309,7-0,30,28
011-016-3010,60,30
012-017-3011,60,32
013-018-3012,60,35
014-019-3013,60,37
015-020-3014,60,39
016-021-3015,60,41
017-022-3016,60,44
018-023-3017,5-0,40,46
019-024-3018,50,48
020-025-3019,50,50
022-027-3021,50,54
023-028-3022,50,57
024-029-3023,50,59
025-030-3024,50,61
027-032-3026,5-0,50,66
028-033-3027,50,68
030-035-3029,50,72
032-037-3031,0-0,60,75
033-038-3032,00,78
035-040-3034,00,81
036-041-3035,00,84
038-042-3036,00,87
040-045-3039,0-0,70,92
042-048-3041,00,98
045-050-3044,01,04
050-055-3049,0-0,81,20
051-056-3050,01,25
055-060-3054,0-0,91,30
056-061-3055,01,35
058-063-3057,0-1,01,38
060-065-3059,01,40
063-068-3062,01,48
065-070-3063,5-1,11,50
066-071-3064,51,55
070-075-3068,51,60
071-076-3069,51,65
075-080-3073,5-1,21,70
080-085-3078,5-1,31,80
085-090-3083,5-1,41,90
090-095-3088,52,00
095-100-3093,0-1,52,10
100-105-3098,0-1,62,20
102-108-30100,02,29
105-110-30103,02,35
108-112-30105,0-1,72,40
110-115-30108,02,47
112-118-30110,0-1,82,51
115-120-30113,02,60
120-125-30118,0-1,92,70
125-130-30122,5-2,02,80
130-135-30127,52,90
135-140-30132,5-2,23,00
140-145-30137,53,10
145-150-30142,53,20
150-155-30147,5-2,43,30
021-026-3020,5-0,40,52
026-031-3025,5-0,50,63
029-034-3028,50,70
034-039-3033,0-0,60,80
048-052-3046,0-0,81,09
052-058-3051,0-0,91,20
082-088-3080,5-1,31,85
088-092-3085,5-1,41,97
092-098-3090,5-1,52,08
098-102-3095,02,18

Примечание. Типоразмеры колец от 010-015-30 до 019-024-30 и помещенные в конце таблицы от 021-026-30 до 098-102-30 применять не рекомендуется.

Кольца уплотнительные сечением 3,6 мм

Информационные данные

Черт. 6

Таблица 6

Обозначение типоразмера кольцаПрименяемостьd , мм 1Масса 1000 шт., кг
Номин.Пред. откл.
014-020-3613,6-0,30,55
015-021-3614,60,58
016-022-3615,60,61
017-023-3616,60,65
018-024-3617,5-0,40,67
019-025-3618,50,71
020-026-3619,50,74
021-027-3620,50,77
022-028-3621,50,80
023-029-3622,50,83
024-030-3623,50,87
025-031-3624,50,90
026-032-3625,5-0,50,93
027-033-3626,50,96
028-034-3627,50,99
029-035-3628,51,02
030-036-3629,51,06
032-038-3631,0-0,61,13
034-040-3633,01,17
035-041-3634,01,21
036-042-3635,01,25
038-044-3637,01,30
039-045-3638,0-0,71,33
040-046-3639,01,36
042-048-3641,01,43
044-050-3643,01,49
045-051-3644,01,52
046-052-3645,0-0,81,55
048-054-3647,01,62
049-055-3648,01,65
050-056-3649,01,68
052-058-3651,0-0,91,74
054-060-3653,01,81
055-061-3654,01,84
056-062-3655,01,87
057-063-3656,01,90
058-064-3657,0-1,01,94
059-065-3658,01,97
060-066-3659,02,00
062-068-3661,02,07
063-069-3662,02,10
064-070-3662,52,11
065-071-3663,5-1,12,14
066-072-3664,52,18
068-074-3666,52,24
069-075-3667,52,27
070-076-3668,52,31
071-077-3669,52,35
072-078-3670,5-1,22,37
074-080-3672,52,43
075-081-3673,52,47
076-082-3674,52,50
078-084-3676,52,56
079-085-3677,5-1,32,59
080-086-3678,52,63
082-088-3680,52,69
084-090-3682,52,75
085-091-3683,5-1,42,79
086-092-3684,52,82
088-094-3686,52,88
089-095-3687,52,91
090-096-3688,52,95
092-098-3690,5-1,53,01
094-100-3692,03,06
095-101-3693,03,09
096-102-3694,03,12
098-104-3696,03,18
099-105-3697,03,22
100-106-3698,0-1,63,25
102-108-36100,03,31
104-110-36102,03,38
105-111-36103,03,41
106-112-36104,0-1,73,44
108-114-36106,03,50
109-115-36107,03,54
110-116-36108,03,57
112-118-36110,0-1,83,66
114-120-36112,03,70
115-121-36113,03,73
118-124-36116,03,82
120-126-36118,0-1,93,89
125-130-36121,5-2,04,00
130-135-36126,54,16
135-140-36131,5-2,24,32
140-145-36136,54,48
145-150-36141,54,66
150-155-36146,5-2,44,80
155-160-36151,04,94
160-165-36156,0-2,65,10
165-170-36161,05,26
170-175-36166,05,42
175-180-36171,0-2,85,58
180-185-36176,05,74
185-190-36181,05,90
190-195-36186,0-3,06,06
195-200-36191,56,24
200-205-36195,56,37
205-210-36200,5-3,26,53
210-215-36205,56,69
215-220-36210,5-3,46,85
220-225-36216,07,02
225-230-36220,07,15
230-235-36225,0-3,67,31
235-240-36230,07,47
240-245-36235,07,65
245-250-36240,0-3,87,79
250-255-36245,57,97

Примечание. Типоразмеры колец от 014-020-36 до 021-027-36 и от 205-210-36 до 250-255-36 применять не рекомендуется.

Кольца уплотнительные сечением 4,6 мм

Информационные данные

Черт. 7

Таблица 7

Обозначение типоразмера кольцаПрименяемостьd , мм 1Масса 1000 шт., кг
Номин.Пред. откл.
028-036-4627,5-0,51,68
030-038-4629,51,78
032-040-4631,0-0,61,86
034-042-4633,01,96
035-043-4634,02,02
036-044-4635,02,07
037-045-4636,02,12
038-046-4637,02,17
040-048-4639,0-0,72,28
042-050-4641,02,38
044-052-4643,02,48
045-053-4644,02,54
047-055-4646,0-0,82,64
048-056-4647,02,69
050-058-4649,02,80
052-060-4651,0-0,92,90
054-062-4653,03,01
055-063-4654,03,06
057-065-4656,03,16
058-066-4657,0-1,03,22
060-068-4659,03,32
062-070-4661,03,42
063-071-4662,03,46
064-072-4662,53,50
065-073-4663,5-1,13,56
067-075-4665,53,66
068-076-4666,53,71
070-078-4668,53,82
072-080-4670,5-1,23,92
074-082-4672,54,02
075-083-4673,54,08
077-085-4675,54,18
078-086-4676,54,23
080-088-4678,5-1,34,33
082-090-4680,54,44
085-092-4682,5-1,44,55
088-095-4685,54,70
090-098-4688,54,86
092-100-4690,5-1,54,96
095-102-4692,05,04
098-105-4695,05,20
100-108-4698,0-1,65,36
102-110-46100,05,46
105-112-46102,05,56
108-115-46105,0-1,75,72
110-118-46108,05,88
112-120-46110,0-1,85,98
115-122-46112,06,09
118-125-46115,06,24
120-128-46118,0-1,96,40
122-130-46120,06,50
125-135-46122,5-2,06,64
130-140-46127,56,90
135-145-46132,5-2,27,16
140-150-46137,57,42
145-155-46142,57,68
150-160-46147,5-2,47,94
155-165-46152,08,18
160-170-46157,0-2,68,48
165-175-46162,08,70
170-180-46167,08,96
175-185-46172,0-2,89,22
180-190-46177,09,48
185-195-46182,09,74
190-200-46187,0-3,010,00
195-205-46191,510,24
200-210-46196,510,50
205-215-46201,5-3,210,76
210-220-46206,511,02
215-225-46211,5-3,411,28
220-230-46216,011,52
225-235-46221,011,78
230-240-46226,0-3,612,04
235-245-46231,012,30
240-250-46236,012,56
245-255-46241,0-3,812,82
250-260-46245,013,06

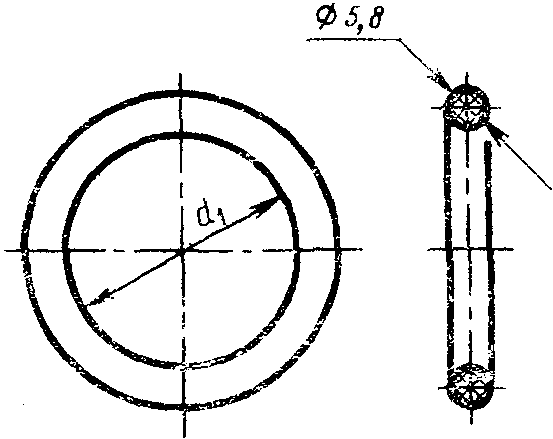

Кольца уплотнительные сечением 5,8 мм

Информационные данные

Черт. 8

Таблица 8

Обозначение типоразмера кольцаПрименяемостьd , мм 1Масса 1000 шт., кг
Номин.Пред. откл.
050-060-5849,0-0,84,55
053-063-5852,0-0,94,80
055-065-5854,04,96
056-066-5855,05,05
060-070-5859,0-1,05,38
061-071-5860,05,46
063-073-5861,05,54
065-075-5863,5-1,15,75
070-080-5868,56,17
071-081-5870,06,29
075-085-5873,5-1,26,58
078-088-5876,56,83
080-090-5878,5-1,37,00
085-095-5883,5-1,47,41
090-100-5888,57,83
095-105-5893,0-1,58,20
100-110-5898,0-1,68,62
105-115-58103,09,03
110-120-58108,0-1,79,45
115-125-58113,0-1,89,86
120-130-58118,0-1,910,28
125-135-58122,5-2,010,65
130-140-58127,511,06
135-145-58132,5-2,211,48
140-150-58137,511,89
145-155-58142,512,31
150-160-58147,5-2,412,72
155-165-58152,013,10
160-170-58157,0-2,613,51
165-175-58162,013,93
170-180-58167,014,34
175-185-58172,0-2,814,76
180-190-58177,015,17
185-195-58182,015,59
190-200-58187,0-3,016,00
195-205-58191,516,38
200-210-58196,518,79
205-215-58201,5-3,217,21
210-220-58206,517,62
215-225-58211,5-3,418,04
220-230-58216,018,41
225-235-58221,018,82
230-240-58226,0-3,619,24
235-245-58231,019,65
240-250-58236,020,07
245-255-58241,0-3,820,48
250-260-58245,520,86
255-265-58250,5-4,021,27
260-270-58255,521,69
265-275-58260,522,10
270-280-58265,5-4,322,52
275-285-58270,522,93
280-290-58275,023,31
285-295-58280,023,72
290-300-58285,0-4,524,14
295-305-58290,024,55
300-310-58294,524,92
305-315-58299,525,34
310-320-58304,5-5,025,75
315-325-58309,526,17
320-330-58314,526,58
325-335-58319,527,00
330-340-58324,527,41
335-345-58329,527,83
340-350-58334,028,20
345-355-58339,028,62
350-360-58344,0-5,529,03
355-365-58349,029,45
360-370-58354,029,86
365-375-58359,030,28
370-380-58364,0-6,030,69
375-385-58369,031,11
380-390-58373,531,48
390-400-58383,532,31
400-410-58393,533,14
420-430-58413,534,80
430-440-58423,535,63
440-450-58433,536,46
450-460-58443,537,29
460-470-58453,538,12
480-490-58473,539,78
500-510-58493,541,44
082-092-5880,5-1,37,16
088-098-5886,5-1,47,66
092-102-5890,5-1,57,99
098-108-5896,08,49
102-112-58100,0-1,68,78
108-118-58106,0-1,79,28
112-122-58110,0-1,89,61
118-128-58116,010,11

Примечание. Типоразмеры колец от 082-092-58 до 118-128-58, помещенные в конце таблицы, применять не рекомендуется.

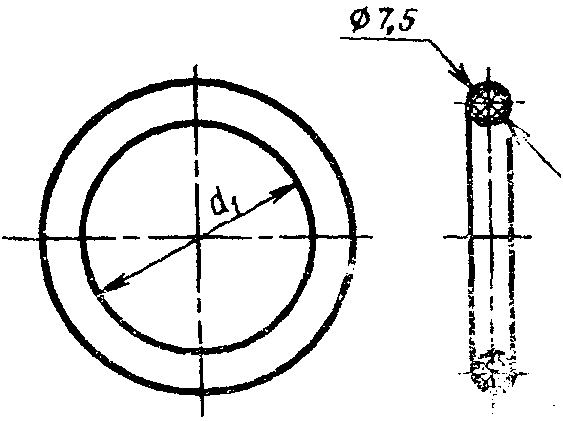

Кольца уплотнительные сечением 7,5 мм

Информационные данные

Черт. 9

Таблица 9

Обозначение типоразмера кольцаПрименяемостьd , мм 1Масса 1000 шт., кг
Номин.Пред. откл.
082-095-7579,5-1,312,08
090-102-7587,5-1,413,19
092-105-7589,513,46
095-108-7592,0-1,513,81
098-110-7595,014,23
100-112-7597,014,50
102-115-75100,0-1,614,92
105-118-75103,015,34
108-120-75105,0-1,715,62
110-122-75107,015,89
112-125-75110,0-1,816,31
115-128-75113,016,73
118-130-75115,017,00
120-132-75117,017,28
122-135-75120,0-1,917,70
125-138-75122,5-2,018,04
128-140-75124,518,32
130-142-75126,518,60
132-145-75128,5-2,218,88

Примечание. Типоразмеры колец от 082-095-75 до 132-145-75 применять не рекомендуется.

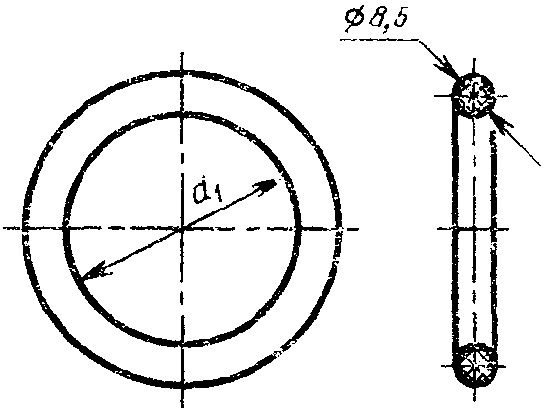

Кольца уплотнительные сечением 8,5 мм

Информационные данные

Черт. 10

Таблица 10

Обозначение типоразмера кольцаПрименяемостьd , мм 1Масса 1000 шт., кг
Номин.Пред. откл.
135-150-85129,5-2,224,61
140-155-85134,525,50
145-160-85139,526,39
150-165-85144,5-2,427,28
155-170-85149,528,17
160-175-85155,0-2,629,15
165-180-85160,030,04
170-185-85165,030,94
175-190-85170,031,83
180-195-85175,0-2,832,72
185-200-85180,033,61
190-205-85185,0-3,034,50
195-210-85191,535,66
200-215-85196,536,55
205-220-85201,5-3,237,44
210-225-85206,538,33
215-230-85211,5-3,439,23
220-235-85216,540,12
225-240-85221,040,92
230-245-85226,0-3,641,81
235-250-85231,042,70
240-255-85236,043,59
245-260-85241,0-3,844,49
250-265-85245,545,29
255-270-85250,5-4,046,18
260-275-85255,547,07
265-280-85260,547,96
280-295-85275,0-4,350,55
285-300-85280,051,44
300-315-85294,5-4,554,02
305-320-85299,554,92
320-335-85314,5-5,057,59
325-340-85319,558,48
340-355-85334,061,07
345-360-85339,061,96
360-375-85354,0-5,564,63
365-380-85359,065,53
380-395-85373,5-6,068,11
385-400-85380,569,36
390-405-85383,569,89
400-415-85393,571,68
420-435-85413,575,23
440-455-85433,578,79
450-465-85443,580,58
460-475-85453,582,36
480-495-85473,585,93
500-515-85493,589,49

Примечание. Типоразмеры колец от 135-150-85 до 180-195-85 применять не рекомендуется.

3, 4. (Измененная редакция, Изм. № 1, 2, 3).

Обозначение типоразмера кольца строят по следующей структуре:

       XXX                        -XXX                         -XX

Диаметр штока, мм         Диаметр цилиндра, мм        Диаметр сечений в мм,
                                                  умноженный на 10

Масса указана для справок при условной плотности резины 1000 кг/м3. Допускается уточнять массу 1000 шт. колец в зависимости от плотности резины конкретной марки и предельных отклонений размеров колец.

Плотность конкретных марок резин, из которых изготавливают кольца — 1200 — 2100 кг/м3.

5. Для машин и узлов, находящихся в эксплуатации и серийном производстве, допускается изготовлять кольца размерами, не предусмотренными настоящим стандартом, по рабочим чертежам, согласованным в установленном порядке.

(Введен дополнительно, Изм. № 3).

Приложение Рекомендуемое

РЕКОМЕНДАЦИИ

ПО ПРИМЕНЕНИЮ И МОНТАЖУ РЕЗИНОВЫХ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ

1. Способы установки резиновых колец и требования
к сопрягаемым деталям

1.1 Способы установки

Без защитных колец

Информационные данные

Черт. 1

С защитными кольцами

Информационные данные

Черт. 2

Для резьбовых соединений

Информационные данные

(Измененная редакция, Изм. № 1).

1.2. Предельные отклонения диаметров сопрягаемых деталей по системе отверстия в зависимости от давления и вида соединения должны выбираться из табл. 1 в соответствии с требованиями ГОСТ 25346-89 и ГОСТ 25347-82. Предельные отклонения на размеры канавок указаны в табл. 1а.

Таблица 1

Номинальные диаметры, ммПредельные отклонения при давлении, МПа (кгс/см2)
до 5 (50)св. 5 (50) до 10 (100)св. 10 (100)
для соединений
подвижныхнеподвижныхподвижныхнеподвижныхподвижныхнеподвижных
От 3 до 30H9f9H10h9H9f9H10h9H9f9H10h9
Св. 30 до 50H8f7H8f7H9
Св. 50 до 80H7
Св. 80 до 120H8f7H9g6H9
Св. 120 до 180g6
Св. 180g6H7

Таблица 1а

bhD 1D 2d 3d 4d 5d 6d 7
H13H9H11h9h13H11H11h11

(Измененная редакция, Изм. № 1, 2, 3).

1.3. Номинальные числовые значения параметров шероховатости поверхностей сопрягаемых деталей с учетом покрытий на черт. 4. Предельные отклонения параметров шероховатости — минус 40%. На поверхности не допускаются забоины, риски и другие повреждения.

Информационные данные

Черт. 4

(Измененная редакция, Изм. № 3).

1.4. Для повышения долговечности резиновых колец рекомендуется применять покрытия рабочих поверхностей цилиндров и штоков:

стальных — твердое хромирование;

из алюминиевых сплавов — хромово-кислое анодирование или другие методы поверхностного упрочнения.

(Измененная редакция, Изм. № 1).

1.4.1. Допускается применять другие виды покрытий и отделочной обработки цилиндров и штоков при условии обеспечения работоспособности узла.

(Введен дополнительно, Изм. № 2).

1.5 Размеры канавок и посадочных мест под резиновые кольца без защитных колец рекомендуется выбирать:

для радиальных уплотнений в соответствии с черт. 5 - 13 и табл. 2 - 10;

для торцовых уплотнений в соответствии с черт. 14 - 22 и в табл. 11 - 19 (при открытых канавках внутренний диаметр канавок должен быть не более размера d_{4} , указанного в табл. 11 - 19);

для уплотнения по конусной фаске в соответствии с черт. 23 и табл. 20;

для уплотнения резьбовых соединений в соответствии с черт. 24 и табл. 21 (с выходом резьбы по ГОСТ 10549-80).

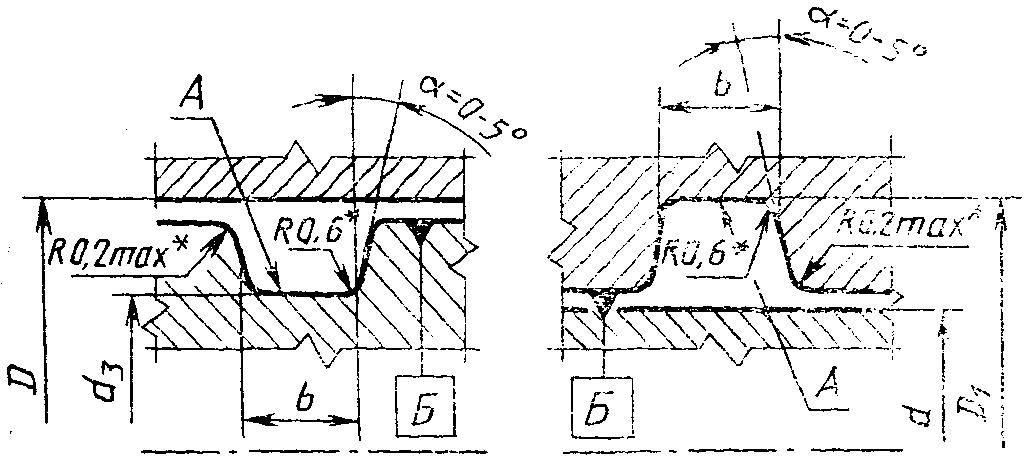

ПОСАДОЧНЫЕ МЕСТА ДЛЯ РАДИАЛЬНЫХ УПЛОТНЕНИЙ

Посадочные места под кольца с диаметром сечения d_{2} = 1,4\text{мм}
в неподвижных соединениях

Информационные данные

<*> Размер обеспечивается инструментом.

Черт. 5

Таблица 2

мм

Обозначение типоразмера кольца d d 3 D D 1 Радиальное биение поверхности А относительно поверхности Б
003-005-14 3 3 5 5 0,04

004-006-14
4
4
6
6




005-007-14
5
5
7
7





006-008-14
6
6
8
8





008-010-14
8
8
10
10









Посадочные места под кольца с диаметром сечения d_{2} = 1,9\text{мм}




 Информационные данные





<*> Размер обеспечивается инструментом.


Черт. 6


Таблица 3


                                                                         мм





Обозначение типоразмера кольцаdDПодвижное соединениеНеподвижное соединениеРадиальное биение поверхности А относительно поверхности Б


d 3D 1bd 3D 1b


003-006-1936362,43,25,82,60,04


004-007-1947474,26,8


005-008-1958585,27,8


006-009-1969696,28,8


007-010-197107107,29,8


008-011-198118118,210,8


009-012-199129129,211,8


010-013-191013101310,212,8


011-014-191114111411,213,8


012-015-191215121512,214,8


013-016-191316131613,215,8


014-017-191417141714,216,8


015-018-191518151815,217,8


016-019-191619161916,218,8


017-020-191720172017,219,8


018-021-191821182118,220,8


019-022-191922192219,221,8


020-023-192023202320,222,8


021-024-192124212421,223,8


022-025-19222522222,224,8


010,5-013,5-1910,513,510,713,32,60,04


011,5-014,5-1911,514,511,714,3


012,5-015,5-1912,515,5---12,715,3


013,5-016,5-1913,516,513,716,3


014,5-017,5-1914,517,514,717,3


015,5-018,5-1915,518,5---15,718,32,60,04


016,5-019,5-1916,519,516,719,3


023-026-19232623262,423,225,82,60,04


024-027-192427242724,226,8


025-028-192528252825,227,8


026-029-192629262926,228,8


027-030-192730273027,229,8


028-031-192831283128,230,8


029-032-192932293229,231,8


030-033-193033303330,232,8


032-035-193235323532,234,8


033-036-19333633362,433,235,82,60,06


034-037-193437343734,236,8


035-038-193538353835,237,8


036-039-193639363936,238,8


037-040-193740374037,239,8


038-041-193841384138,240,8


039-042-193942394239,241,8


040-043-194043404340,242,8


042-045-194245424542,244,8


045-048-194548454845,247,8


047-050-194750475047,249,8


048-052-194852495149,250,8


050-053-195053505350,252,8


003,5-006,5-193,56,5---3,76,32,60,04


004,5-007,5-194,57,54,77,3


005,5-008,5-195,58,55,78,3


006,5-009,5-196,59,56,79,3


007,5-010,5-197,510,57,710,3


008,5-011,5-198,511,58,711,3


009,5-012,5-199,512,59,712,3






Посадочные места под кольца с диаметром сечения d_{2} = 2,5\text{мм}




 Информационные данные







<*> Размер обеспечивается инструментом.






Черт. 7




Таблица 4


                                                                         мм





Обозначение типоразмера кольцаdDПодвижное соединениеНеподвижное соединениеРадиальное биение поверхности А относительно поверхности Б


d 3D 1bd 3D 1b


004-008-2548483,34,37,73,60,04


005-009-2559595,38,7


006-010-256106106,39,7


007-011-257117117,310,7


008-012-258128128,311,7


009-013-259139139,312,7


010-014-251014101410,313,7


011-015-251115111511,314,7


012-016-251216121612,315,7


013-017-251317131713,316,7


014-018-251418141814,317,7


015-019-251519151915,318,7


016-020-251620162016,319,7


017-021-251721172117,320,7


018-022-251822182218,321,7


019-023-25192319233,319,322,73,60,03


020-024-252024202420,323,7


021-025-252125212521,324,7


022-026-252226222622,325,7


009,5-013,5-259,513,59,513,53,39,813,23,60,04


010,5-014,5-2510,514,510,514,510,814,2


011,5-015,5-2511,515,511,515,511,815,2


012,5-016,5-2512,516,512,516,512,816,2


013,5-017,5-2513,517,513,517,513,817,2


014,5-018,5-2514,518,514,518,514,818,2


015,5-019,5-2515,519,515,519,515,819,2


023-027-25232723273,323,326,73,60,06


024-028-252428242824,327,7


025-029-252529252925,328,7


026-030-252630263026,329,7


027-031-252731273127,330,7


028-032-252832283228,331,7


029-033-252933293329,332,7


030-034-253034303430,333,7


032-036-253236323632,335,7


034-038-253438343834,337,7


036-040-253640364036,339,7


037-041-253741374137,340,7


038-042-253842384238,341,7


040-044-254044404440,343,7


041-045-254145414541,344,7


042-046-254246424642,345,7


043-047-254347434743,346,7


044-048-254448444844,347,7


045-049-254549454945,348,7


046-050-254650465046,349,7


048-052-254852485248,351,7


050-054-255054505450,353,7


051-055-255155515551,354,7


052-056-255256525652,355,7


054-058-255458545854,357,7


055-059-255559555955,358,7


056-060-255660566056,359,7


058-062-255862586258,361,7


060-064-256064606460,363,7


061-065-256165616561,364,7


062-066-256266626662,365,7


064-068-256468646864,367,7


065-070-256570666966,368,7


068-072-256872687268,371,7


070-075-257075717471,373,7


072-078-257278747674,375,7


075-080-257580767976,378,7


078-082-257882788278,381,7


080-085-258085818481,383,7


082-088-258288848684,385,7


085-090-258590868986,388,7


088-092-258892889288,391,7


090-095-259095919491,393,7


092-098-259298949694,395,7


095-100-2595100969996,398,7


098-102-25981029810298,3101,7


100-105-25100105101104101,3103,7


102-108-25102108104106104,3105,7


105-110-25105110106109106,3108,7


108-112-25108112108112108,3111,7


110-115-25110115111114111,3113,7


112-118-25112118114116114,3115,7


115-120-25115120116119116,3118,7


118-122-25118122118122118,3121,7


120-125-25120125121124121,3123,7


122-128-25122128124126124,3125,7


125-130-25125130126129126,3128,7


130-135-25130135131134131,3133,7


135-140-25135140136139136,3138,7


140-145-25140145141144141,3143,7


145-150-25145150146149146,3148,7


150-155-25150155151154151,3153,7


004,5-008,5-254,58,54,58,53,34,88,23,60,04


005,5-009,5-255,59,55,59,55,89,2


006,5-010,5-256,510,56,510,56,810,2


007,5-011,5-257,511,57,511,57,811,2


008,5-012,5-258,512,58,512,58,812,2






Посадочные места под кольца с диаметром сечения d_{2} = 3,0\text{мм}




 Информационные данные







<*> Размер обеспечивается инструментом.






Черт. 8




Таблица 5


                                                                         мм





Обозначение типоразмера кольцаdDПодвижное соединениеНеподвижное соединениеРадиальное биение поверхности А относительно поверхности Б


d 3D 1bd 3D 1b


010-015-30101510153,710,314,74,00,04


011-016-301116111611,315,7


012-017-301217121712,316,7


013-018-301318131813,317,7


014-019-301419141914,318,7


015-020-301520152015,319,7


016-021-301621162116,320,7


017-022-301722172217,321,7


018-023-301823182318,322,7


019-024-301924192419,323,7


020-025-302025202520,324,7


022-027-302227222722,326,7


023-028-302328232823,327,7


024-029-302429242924,328,7


025-030-302530253025,329,7


027-032-302732273227,331,7


028-033-302833283328,332,7


030-035-303035303530,334,7


032-037-303237323732,336,70,06


033-038-303338333833,337,7


035-040-303540354035,339,7


036-041-303641364136,340,7


038-042-303842374337,342,7


040-045-304045404540,344,7


042-048-304248434743,346,7


045-050-304550455045,349,7


050-055-305055505550,354,7


051-056-305156515651,355,7


055-060-305560556055,359,7


056-061-305661566156,360,7


058-063-305863586358,362,7


060-065-306065606560,364,7


063-068-306368636863,367,7


065-070-306570657065,369,7


066-071-306671667166,370,7


070-075-307075707570,374,7


071-076-307176717671,375,7


075-080-307580758075,379,7


080-085-308085808580,384,7


085-090-308590859085,389,7


090-095-309095909590,394,7


095-100-30951009510095,399,7


100-105-30100105100105100,3104,7


102-108-30102108103107103,3106,7


105-110-30105110105110105,3109,7


108-112-30108112107113107,5112,7


110-115-30110115110115110,3114,7


112-118-30112118113117113,3116,7


115-120-30115120115120115,3119,7


120-125-30120125120125120,3124,7


125-130-30125130125130125,3129,7


130-135-30130135130135130,3134,7


135-140-30135140135140135,3139,7


140-145-30140145140145140,3144,7


145-150-30145150145150145,3149,7


150-155-30150155150155150,3154,7


021-026-302126212621,325,70,04


026-031-302631263126,330,7


029-034-302934293429,333,7


034-039-303439343934,338,70,06


048-052-304852485247,352,7


052-058-305258525853,356,7


082-088-308288838783,386,7


088-092-308892879387,392,7


092-098-309298939793,396,7


098-102-30981029710397,3102,7






Посадочные места под кольца с диаметром d_{2} = 3,6\text{мм}




 Информационные данные







<*> Размер обеспечивается инструментом.






Черт. 9




Таблица 6


                                                                         мм





Обозначение типоразмера кольцаdDПодвижное соединениеНеподвижное соединениеРадиальное биение поверхности А относительно поверхности Б


d 3D 1bd 3D 1b


014-020-36142014204,414,419,64,70,04


015-021-361521152115,420,6


016-022-361622162216,421,6


017-023-361723172317,422,6


018-024-361824182418,423,6


019-025-361925192519,424,6


020-026-362026202620,425,6


021-027-362127212721,426,6


022-028-362228222822,427,6


023-029-362329232923,428,6


024-030-362430243024,429,6


025-031-362531253125,430,6


026-032-362632263226,431,6


027-033-362733273327,432,6


028-034-362834283428,433,6


029-035-362935293529,434,6


030-036-363036303630,435,6


032-038-363238323832,437,60,06


034-040-363440344034,439,6


035-041-363541354135,440,6


036-042-363642364236,441,6


038-044-363844384438,443,6


039-045-363945394539,444,6


040-046-364046404640,445,6


042-048-364248424842,447,6


044-050-364450445044,449,6


045-051-364551455145,450,6


046-052-364652465246,451,6


048-054-364854485448,453,6


049-055-364955495549,454,6


050-056-365056505650,455,6


052-058-365258525852,457,6


054-060-365460546054,459,6


055-061-365561556155,460,6


056-062-365662566256,461,6


057-063-365763576357,462,6


058-064-365864586458,463,6


059-065-365965596559,464,6


060-066-366066606660,465,6


062-068-366263626362,467,6


063-069-366369636963,468,6


064-070-366470647064,469,6


065-071-366571657165,470,6


066-072-366672667266,471,6


068-074-366874687468,473,6


069-075-366975697569,474,6


070-076-367076707670,475,6


071-077-367177717771,476,6


072-078-367278727872,477,6


074-080-367480748074,479,6


075-081-367581758175,480,6


076-082-367682768276,481,6


078-084-367884788478,483,6


079-085-367985798579,484,6


080-086-368086808680,485,6


082-088-368288828882,487,6


084-090-368490849084,489,6


085-091-368591859185,490,6


086-092-368692869286,491,6


088-094-368894889488,493,6


089-095-368995899589,494,6


090-096-369096909690,495,6


092-098-369298929892,497,6


094-100-36941009410094,499,6


095-101-36951019510195,4100,6


096-102-36961029610296,4101,6


098-104-36981049310498,4103,6


099-105-36991059910599,4104,6


100-106-36100106100106100,4105,6


102-108-36102108102108102,4107,6


104-110-36104110104110104,4109,6


105-111-36105111105111105,4110,6


106-112-36106112106112106,4111,6


108-114-36108114108114108,4113,6


109-115-36109115109115109,4114,6


110-116-36110116110116110,4115,6


112-118-36112118112118112,4117,6


114-120-36114120114120114,4119,6


115-121-36115121115121115,4120,6


118-124-36118124118124118,4123,6


120-126-36120126120126120,4125,6


125-130-36125130124131124,4130,6


130-135-36130135129136129,4135,6


135-140-36135140134141134,4140,6


140-145-36140145139146139,4145,6


145-150-36145150144151144,4150,6


150-155-36150155149156149,4155,6


155-160-36155160154161154,4160,6


160-165-36160165159166159,4165,6


165-170-36165170164171164,4170,6


170-175-36170175169176169,4175,6


175-180-36175180174181174,4180,6


180-185-36180185179186179,4185,6


185-190-36185190184191184,4190,6


190-195-36190195189196189,4195,6


195-200-36195200194201194,4200,6


200-205-36200205199206199,4205,6


205-210-36205210204211204,4210,6


210-215-36210215209216209,4215,6


215-220-36215220214221214,4220,6


220-225-36220225219226219,4225,6


225-230-36225230224231224,4230,60,07


230-235-36230235229236229,4235,6


235-240-36235240234241234,4240,6


240-245-36240245239246239,4245,6


245-250-36245250244251244,4250,6


250-255-36250255249256249,4255,6






Посадочные места под кольца с диаметром сечения d_{2} = 4,6\text{мм}




 Информационные данные







<*> Размер обеспечивается инструментом.






Черт. 10




Таблица 7


                                                                         мм





Обозначение типоразмера кольцаdDПодвижное соединениеНеподвижное соединениеРадиальное биение поверхности А относительно поверхности Б


d 3D 1bd 3D 1b


028-036-46283628365,228,635,45,60,04


030-038-463038303830,637,4


032-040-46324032405,232,639,45,60,06


034-042-463442344234,641,4


035-043-463543354335,642,4


036-044-463644364436,643,4


037-045-463745374537,644,4


038-046-463846384638,645,4


040-048-464048404840,647,4


042-050-464250425042,649,4


044-052-464452445244,651,4


045-053-464553455345,652,4


047-055-464755475547,654,4


048-056-464856485648,655,4


050-058-465058505850,657,4


052-060-465260526052,659,4


054-062-465462546254,661,4


055-063-465563556355,662,4


057-065-465765576557,664,4


058-066-465866586658,665,4


060-068-466068606860,667,4


062-070-466270627062,669,4


063-071-466371637163,670,4


064-072-466472647264,671,4


065-073-466573657365,672,4


067-075-466775677567,674,4


068-076-466876687668,675,4


070-078-467078707870,677,4


072-080-467280728072,679,4


074-082-467482748274,681,4


075-083-467583758375,682,4


077-085-467785778577,684,4


078-086-467886788678,685,4


080-088-468088808880,687,4


082-090-468290829082,689,4


085-092-468592849384,692,4


088-095-468895879687,695,4


090-098-469098909890,697,4


092-100-46921009210092,699,4


095-102-46951029410394,6102,4


098-105-46981059710697,6105,4


100-108-46100108100108100,6107,4


102-110-46102110102110102,6109,4


105-112-46105112104113104,6112,4


108-115-46108115107116107,4115,4


110-118-46110118110118110,6117,4


112-120-46112120112120112,6119,4


115-122-46115122114123114,6122,4


118-125-46118125117126117,6125,4


120-128-46120128120128120,6127,4


122-130-46122130122130122,6129,4


125-135-46125135127133127,6132,4


130-140-46130140132138132,6137,4


135-145-46135145137143137,4142,4


140-150-46140150142148142,6147,4


145-155-46145155147153147,6152,4


150-160-46150160152158152,4157,4


155-165-46155165157163157,6162,4


160-170-46160170162168162,6167,4


165-175-46165175167173167,2172,4


170-180-46170180172178172,6177,4


175-185-46175185177183177,6182,4


180-190-46180190182188182,6187,4


185-195-46185195187193187,6192,4


190-200-46190200192198192,6197,4


195-205-46195205197203197,6202,4


200-210-462002102022085,2202,6207,45,20,07


205-215-46205215207213207,6212,4


210-220-46210220212218212,6217,4


215-225-46215225217223217,6222,4


220-230-46220230222228222,6227,4


225-235-46225235227233227,6232,4


230-240-46230240232238232,6237,4


235-245-46235245237243237,6242,4


240-250-46240250242248242,6247,4


245-255-46245255247253247,6252,4


250-260-46250260252258252,6257,4






Посадочные места под кольца с диаметром сечения d_{2} = 5,8\text{мм}




 Информационные данные







<*> Размер обеспечивается инструментом.






Черт. 11




Таблица 8


                                                                         мм





Обозначение типоразмера кольцаdDПодвижное соединениеНеподвижное соединениеРадиальное биение поверхности А относительно поверхности Б


d 3D 1bd 3D 1b


050-060-58506050606,550,859,27,00,06


053-063-585363536353,862,2


055-065-585565556555,864,2


056-066-585666566656,865,2


060-070-586070607060,869,2


061-071-586171617161,870,2


063-073-586373637363,872,2


065-075-586575657565,874,2


070-080-587080708070,879,2


071-081-587181718171,880,2


075-085-587585758575,884,2


078-088-587888788878,887,2


080-090-588090809080,889,2


085-095-588595859585,894,2


090-100-58901009010090,899,2


095-105-58951059510595,8104,2


100-110-58100110100110100,8109,2


105-115-58105115105115105,8114,2


110-120-58110120110120110,8119,2


115-125-58115125115125115,8124,2


120-130-58120130120130120,8129,2


125-135-58125135125135125,8134,2


130-140-58130140130140130,8139,2


135-145-58135145135145135,8144,2


140-150-58140150140150140,8149,2


145-155-58145155145155145,8154,2


150-160-58150160150160150,8159,2


155-165-58155165155165155,8164,2


160-170-58160170160170160,8169,2


165-175-58165175165175165,8174,2


170-180-58170180170180170,8179,2


175-185-58175185175185175,8184,2


180-190-58180190180190180,8189,2


185-195-58185195185195185,8194,2


190-200-58190200190200190,8199,2


195-205-58195205195205195,8204,2


200-210-58200210200210200,8209,2


205-215-58205215205215205,8214,2


210-220-58210220210220210,8219,2


215-225-58215225215225215,8224,2


220-230-58220230220230220,8229,2


225-235-58225235225235225,8234,2


230-240-58230240230240230,8239,2


235-245-58235245235245235,8244,2


240-250-58240250240250240,8249,2


245-255-58245255245255245,8254,2


250-260-58250260250260250,8259,2


255-265-58255265255265255,8264,2


260-270-58260270260270260,8269,2


265-275-58265275265275265,8274,2


270-280-58270280270280270,8279,2


275-285-58275285275285275,8284,2


280-290-58280290280290280,8289,2


285-295-58285295285295285,8294,2


290-300-58290300290300290,8299,2


295-305-58295305295305295,8304,2


300-310-58300310300310300,8309,2


305-315-58305315305315305,8314,2


310-320-58310320310320310,8319,2


315-325-58315325315325315,8324,2


320-330-58320330320330320,8329,2


325-335-58325335325335325,8334,2


330-340-58330340330340330,8339,2


335-345-58335345335345335,8344,2


340-350-58340350340350340,8349,2


345-355-58345355345355345,8354,2


350-360-58350360350360350,8359,2


355-365-58355365355365355,8364,2


360-370-58360370360370360,8369,2


365-375-58365375365375365,8374,2


370-380-58370380370380370,8379,2


375-385-58375385375385375,8384,2


380-390-58380390380390380,8389,2


390-400-583904003904006,5390,8399,27,00,07


400-410-58400410400410400,8409,2


420-430-58420430---420,8429,27,00,07


430-440-58430440430,8439,2


440-450-58440450440,8449,2


450-460-58450460450,8459,2


460-470-58460470460,8469,2


480-490-58480490480,8489,2


500-510-58500510500,8509,2


082-092-58829282926,582,891,27,00,06


088-098-588898889888,897,2


092-102-58921029210292,8101,2


098-108-58981089810898,8107,2


102-112-58102112102112102,8111,2


108-118-58108118108118108,8117,2


112-122-58112122112122112,8121,2


118-128-58118128118128118,8127,2






Посадочные места под кольца с диаметром сечения d_{2} = 7,5\text{мм}




 Информационные данные







<*> Размер обеспечивается инструментом.






Черт. 12




Таблица 9


                                                                         мм





Обозначение типоразмера кольцаdDПодвижное соединениеНеподвижное соединениеРадиальное биение поверхности А относительно поверхности Б


d 3D 1bd 3D 1b


082-095-75829588958,283949,00,06


090-102-75901028910390102


092-105-75921059210593104


095-108-75951089510896107


098-110-75981109711198110


100-112-7510011299113100112


102-115-75102115102115103114


105-118-75105118105118106117


108-120-75108120107121108120


110-122-75110122109123110122


112-125-75112125112125113124


115-128-75115128115128116127


118-130-75118130117131118130


120-132-75120132119133120132


122-135-75122135122135123134


125-138-75125138125138126137


128-140-75128140127141128140


130-142-75130142129143130142


132-145-75132145132145133144






Посадочные места под кольца с диаметром сечения d_{2} = 8,5\text{мм}




 Информационные данные







<*> Размер обеспечивается инструментом.






Черт. 13




Таблица 10


                                                                         мм





Обозначение типоразмера кольцаdDПодвижное соединениеНеподвижное соединениеРадиальное биение поверхности


d 3D 1bd 3D 1bА относительно поверхности Б


135-150-851351501351509,4136,4148,610,30,06


140-155-85140155140155141,4153,6


145-160-85145160145160146,4158,6


150-165-85150165150165151,4163,6


155-170-85155170155170156,4168,6


160-175-85160175160175161,4173,6


165-180-85165180165180166,4178,6


170-185-85170185170185171,4183,6


175-190-85175190175190176,4188,6


180-195-85180195180195181,4193,6


185-200-85185200185200186,4198,6


190-205-85190205190205191,4203,6


195-210-85195210195210196,4208,6


200-215-85200215200215201,4213,6


205-220-85205220205220206,4218,6


210-225-85210225210225211,4223,6


215-230-85215230215230216,4228,6


220-235-85220235220235221,4233,6


225-240-85225240225240226,4238,6


230-245-85230245230245231,4243,6


235-250-85235250235250236,4248,6


240-255-85240255240255241,4253,6


245-260-85245260245260246,4258,6


250-265-85250265250265251,4263,6


255-270-85255270255270256,4268,6


260-275-85260275260275261,4273,6


265-280-85265280265280266,4278,6


280-295-85280295280295281,4293,6


285-300-85285300285300286,4298,3


300-315-85300315300315301,4313,6


305-320-85305320305320306,4318,6


320-335-853203353203359,4321,4333,610,30,07


325-340-85325340325340326,4338,6


340-355-85340355340355341,4353,6


345-360-85345360345360346,4358,6


360-375-85360375360375361,4373,6


365-380-85365380365380366,4378,6


380-395-85380395380395381,4393,6


385-400-85385400385400386,4398,3


390-405-85390405390405391,4403,6


400-415-85400415400415401,4413,6


420-435-85420435420435421,4433,6


440-455-85440455440455441,4453,6


450-465-85450465450465445,4463,6


460-475-85460475460475461,4473,6


480-495-85480495480495481,4493,6


500-515-85500515500515501,4513,6

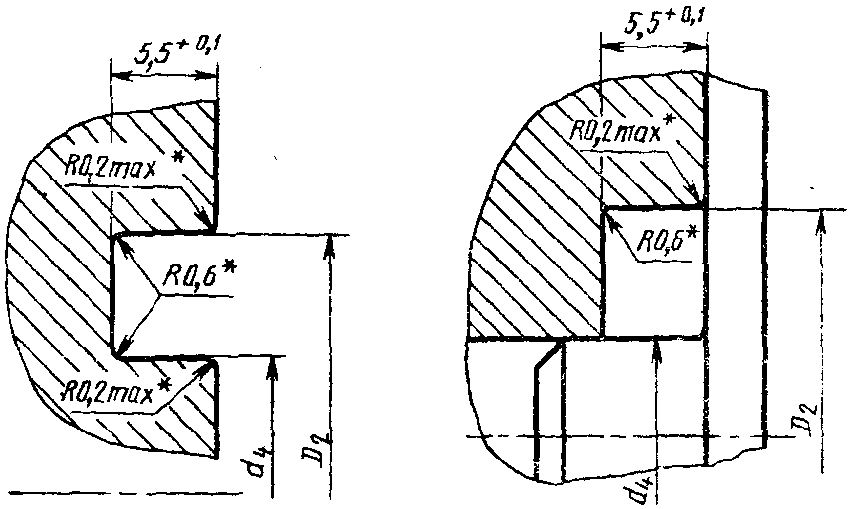

ПОСАДОЧНЫЕ МЕСТА ДЛЯ ТОРЦОВЫХ УПЛОТНЕНИЙ


Посадочные места под кольца с диаметром сечения d_{2} = 1,4\text{мм}




 Информационные данные







<*> Размер обеспечивается инструментом.






Черт. 14




Таблица 11


                                                                         мм






Обозначение типоразмера кольца
d 4
D 2






003-005-14
1
5




004-006-14
2
6




005-007-14
3
7




006-008-14
4
8




008-010-14
6
10








Посадочные места под кольца с диаметром сечения d_{2} = 1,9\text{мм}




 Информационные данные







<*> Размер обеспечивается инструментом.






Черт. 15




Таблица 12


                                                                         мм






Обозначение типоразмера кольца
d 4
D 2






003-006-19
2
7




004-007-19
2
7




005-008-19
4
9




006-009-19
5
10




007-010-19
5
10




008-011-19
6
11




009-012-19
7
12




010-013-19
8
13




011-014-19
9
14




012-015-19
10
15




013-016-19
11
16




014-017-19
12
17




015-018-19
13
18




016-019-19
14
19




017-020-19
15
20




018-021-19
16
21




019-022-19
17
22




020-023-19
18
23




021-024-19
19
24




022-025-19
20
25




023-026-19
21
26




024-027-19
22
27




025-028-19
23
28




026-029-19
24
29




027-030-19
25
30




028-031-19
26
31




029-032-19
27
32




030-034-19
28
33




032-035-19
29
34




033-036-19
30
35




034-037-19
31
36




035-038-19
32
37




036-039-19
33
38




037-040-19
34
39




038-041-19
35
40




039-042-19
36
41




040-043-19
37
42




042-045-19
39
44




045-048-19
42
47




047-050-19
44
49




048-052-19
45
50




050-053-19
47
52








Посадочные места под кольца с диаметром сечения d_{2} = 2,5\text{мм}




 Информационные данные







<*> Размер обеспечивается инструментом.






Черт. 16




Таблица 13


                                                                         мм






Обозначение типоразмера кольца
d 4
D 2






004-008-25
2
9




005-009-25
3
10




006-010-25
4
11




007-011-25
5
12




008-012-25
6
13




009-013-25
7
14




010-014-25
8
15




011-015-25
8
15




012-016-25
9
16




013-017-25
10
17




014-018-25
11
18




015-019-25
12
19




016-020-25
13
20




017-021-25
14
21




018-022-25
15
22




019-023-25
16
23




020-024-25
17
24




021-025-25
18
25




022-026-25
19
26




023-027-25
20
27




024-028-25
21
28




025-029-25
22
29




026-030-25
23
30




027-031-25
24
31




028-032-25
25
32




029-033-25
26
33




030-034-25
27
34




032-036-25
29
36




034-038-25
31
38




036-040-25
33
40




037-041-25
34
41




038-042-25
35
42




040-044-25
37
44




041-045-25
38
45




042-046-25
39
46




043-047-25
40
47




044-048-25
41
48




045-049-25
42
49




046-050-25
43
50




048-052-25
45
52




050-054-25
47
54




051-055-25
48
55




052-056-25
49
56




054-058-25
51
58




055-059-25
52
59




056-060-25
53
60




058-062-25
55
62




060-064-25
57
64




061-065-25
58
65




062-066-25
59
66




064-068-25
60
67




065-070-25
61
68




068-072-25
64
71




070-075-25
66
73




072-078-25
68
75




075-080-25
71
78




078-082-25
74
81




080-085-25
76
83




082-088-25
78
85




085-090-25
81
88




088-092-25
84
91




090-095-25
86
93




092-098-25
88
95




095-100-25
91
98




098-102-25
93
100




100-105-25
95
102




102-108-25
97
104




105-110-25
100
107




108-112-25
103
110




110-115-25
105
112




112-118-25
107
114




115-120-25
110
117




118-122-25
113
120




120-125-25
115
122




122-128-25
117
124




125-130-25
120
127




130-135-25
125
132




135-140-25
130
137




140-145-25
135
142




145-150-25
140
147




150-155-25
145
152








Посадочные места под кольца с диаметром сечения d_{2} = 3,0\text{мм}




 Информационные данные







<*> Размер обеспечивается инструментом.






Черт. 17




Таблица 14


                                                                         мм






Обозначение типоразмера кольца
d 4
D 2






010-015-30
7
16




011-016-30
8
17




012-017-30
9
18




013-018-30
10
19




014-019-30
11
20




015-020-30
12
21




016-021-30
13
22




017-022-30
14
23




018-023-30
15
24




019-024-30
15
24




020-025-30
16
25




021-026-30
18
27




022-027-30
18
27




023-028-30
19
28




024-029-30
20
29




025-030-30
21
30




026-031-30
23
32




027-032-30
23
32




028-033-30
24
33




029-034-30
26
35




030-035-30
26
35




032-037-30
28
37




033-038-30
28
37




034-039-30
30
39




035-040-30
30
39




036-041-30
31
40




038-042-30
32
41




040-045-30
35
44




042-048-30
37
46




045-050-30
40
49




048-052-30
43
52




050-055-30
45
54




051-056-30
46
55




055-060-30
50
59




056-061-30
51
60




058-063-30
54
63




060-065-30
56
65




063-068-30
59
68




065-070-30
60
69




066-071-30
61
70




070-075-30
65
74




071-076-30
66
75




075-080-30
70
79




080-085-30
75
84




082-088-30
78
87




085-090-30
80
89




088-092-30
83
92




090-095-30
85
94




092-098-30
88
97




095-100-30
89
98




098-102-30
92
101




100-105-30
94
103




102-108-30
97
106




105-110-30
99
108




110-115-30
104
113




112-118-30
106
115




115-120-30
109
118




120-125-30
114
123




125-130-30
119
128




130-135-30
124
133




135-140-30
129
138




140-145-30
134
143




145-150-30
139
148




150-155-30
144
153








Посадочные места под кольца с диаметром сечения d_{2} = 3,6\text{мм}




 Информационные данные







<*> Размер обеспечивается инструментом.






Черт. 18




Таблица 15


                                                                         мм






Обозначение типоразмера кольца
d 4
D 2






014-020-36
11
21




015-021-36
12
22




016-022-36
13
23




017-023-36
14
24




018-024-36
15
25




019-025-36
16
26




020-026-33
17
27




021-027-36
18
28




022-028-36
19
29




023-029-36
20
30




024-030-36
21
31




025-031-36
22
32




026-032-36
23
33




027-033-36
24
34




028-034-36
25
35




029-035-36
26
36




030-036-36
27
37




032-038-36
28
38




034-040-36
30
40




035-041-36
31
41




036-042-36
32
42




038-044-36
34
44




039-045-36
35
45




040-046-36
36
46




042-048-36
38
48




044-050-36
40
50




045-051-36
41
51




046-052-36
42
52




048-054-36
44
54




049-055-36
45
55




050-056-36
46
56




052-058-36
48
58




054-060-36
50
60




055-061-36
51
61




056-062-36
52
62




057-063-36
54
63




058-064-36
54
64




059-065-36
55
65




060-066-36
56
66




062-068-36
58
68




063-069-36
58
68




064-070-36
59
69




065-071-36
60
70




066-072-36
61
71




068-074-36
63
73




069-075-36
64
74




070-076-36
65
75




071-077-36
67
76




072-078-36
67
77




074-080-36
69
79




075-081-36
70
80




076-082-36
71
81




078-084-36
73
83




079-085-36
74
84




080-086-36
75
85




082-088-36
77
87




084-090-36
79
89




085-091-36
80
90




086-092-36
81
91




088-094-36
83
93




089-095-36
84
94




090-096-36
85
95




092-098-36
87
97




094-100-36
88
98




095-101-36
89
99




096-102-36
90
100




098-104-36
92
102




099-105-36
93
103




100-106-36
94
104




102-108-36
96
106




104-110-36
98
108




105-111-36
99
109




106-112-36
100
110




108-114-36
101
111




109-115-36
103
113




110-116-36
104
114




112-118-36
106
116




114-120-36
108
118




115-121-36
109
119




118-124-36
112
122




120-126-36
114
124




125-130-36
118
128




130-135-36
123
133




135-140-36
128
138




140-145-36
133
143




145-150-36
138
148




150-155-36
143
153




155-160-36
147
157




160-165-36
152
162




165-170-36
157
167




170-175-36
162
172




175-180-36
167
177




180-185-36
172
182




185-190-36
177
187




190-195-36
182
192




195-200-36
188
198




200-205-36
192
202




205-210-36
197
207




210-215-36
202
212




215-220-36
207
217




220-225-36
212
222




225-230-36
216
226




230-235-36
221
231




235-240-36
226
236




240-245-36
231
241




245-250-36
236
246




250-255-36
242
252








Посадочные места под кольца с диаметром сечения d_{2} = 4,6\text{мм}




 Информационные данные







<*> Размер обеспечивается инструментом.






Черт. 19




Таблица 16


                                                                         мм






Обозначение типоразмера кольца
d 4
D 2






028-036-46
25
37




030-038-46
27
39




032-040-46
28
40




034-042-46
30
42




035-043-46
31
43




036-044-46
32
44




037-045-46
33
45




038-046-46
34
46




040-048-46
36
43




042-050-46
38
50




044-052-46
40
52




045-053-46
41
53




047-055-46
43
55




048-056-46
44
56




050-058-46
46
58




052-060-46
48
60




054-062-46
50
62




055-063-46
51
63




057-065-46
53
65




058-066-46
54
66




060-068-46
56
68




062-070-46
58
70




063-071-46
59
71




064-072-46
59
71




065-073-46
60
72




067-075-46
62
74




068-076-46
63
75




070-078-46
65
77




072-080-46
67
79




074-082-46
69
81




075-083-46
70
82




077-085-46
72
84




078-086-46
73
85




080-088-46
75
87




082-090-46
77
89




085-092-46
79
91




088-095-46
82
94




090-098-46
85
97




092-100-46
87
99




095-102-46
88
100




098-105-46
91
103




100-108-46
94
106




102-110-46
96
108




105-112-46
98
110




108-115-46
101
113




110-118-46
104
116




112-120-46
106
118




115-122-46
108
120




118-125-46
111
123




120-128-46
114
126




122-130-46
116
128




125-135-46
119
131




130-140-46
124
136




135-145-46
129
141




140-150-46
134
146




145-155-46
139
151




150-160-46
144
156




155-165-46
148
160




160-170-46
153
165




165-175-46
158
170




170-180-46
163
175




175-185-46
168
180




180-190-46
173
185




185-195-46
178
190




190-200-46
183
195




195-205-46
188
200




200-210-46
193
205




205-215-45
198
210




210-220-46
202
215




215-225-46
208
220




220-230-46
212
224




225-235-46
217
229




230-240-46
222
234




235-245-46
227
239




240-250-46
233
245




245-255-46
237
249




250-260-46
241
253








Посадочные места под кольца с диаметром сечения d_{2} = 5,8\text{мм}




 Информационные данные







<*> Размер обеспечивается инструментом.






Черт. 20




Таблица 17


                                                                         мм






Обозначение типоразмера кольца
d 4
D 2






050-060-58
45
60




053-063-58
48
63




055-065-58
50
65




056-066-58
51
66




060-070-58
55
70




061-071-58
57
71




063-073-58
57
72




065-075-58
60
75




070-080-58
65
80




071-081-58
66
80




075-085-58
70
85




078-088-58
73
88




080-090-58
75
90




082-092-58
76
92




085-095-58
80
95




088-098-58
82
98




090-100-58
85
100




092-102-58
86
102




095-105-58
89
104




098-108-58
92
108




100-110-58
94
109




102-112-58
96
112




105-115-58
99
114




108-118-58
102
118




110-120-58
104
119




112-122-58
106
122




115-125-58
109
124




118-128-58
112
128




120-130-58
114
129




125-135-58
118
133




130-140-58
123
138




135-145-58
128
143




140-150-58
133
148




145-155-58
138
153




150-160-58
143
158




155-165-58
148
163




160-170-58
153
168




165-175-58
158
173




170-180-58
163
178




175-185-58
168
183




180-190-58
173
188




185-195-58
178
193




190-200-58
183
198




195-205-58
187
202




200-210-58
192
207




205-215-58
197
212




210-220-58
202
217




215-225-58
207
222




220-230-58
211
226




225-235-58
216
231




230-240-58
221
236




235-245-58
226
241




240-250-58
231
246




245-250-58
236
251




250-260-58
241
256




255-265-58
246
261




260-270-58
251
266




265-275-58
256
271




270-280-58
261
276




275-285-58
266
281




280-290-58
270
285




285-295-58
275
290




290-300-58
280
295




295-305-58
285
300




300-310-58
290
305




305-315-58
295
310




310-320-58
300
315




315-325-58
305
320




320-330-58
310
325




325-335-58
315
330




330-340-58
320
335




335-345-58
325
340




340-350-58
329
344




345-355-58
334
349




350-360-58
339
354




355-365-58
344
359




260-370-58
349
364




365-375-58
354
369




370-380-58
359
374




375-385-58
364
379




380-390-58
369
384




390-400-58
379
394




400-410-58
389
404




420-430-58
409
424




430-440-58
419
434




440-450-58
429
444




450-460-58
439
454




460-470-58
449
464




480-490-58
469
484




500-510-58
489
504








Посадочные места под кольца с диаметром сечения d_{2} = 7,5\text{мм}




 Информационные данные







<*> Размер обеспечивается инструментом.






Черт. 21




Таблица 18


                                                                         мм






Обозначение типоразмера кольца
d 4
D 2






082-095-75
75
94




090-102-75
83
102




092-105-75
85
104




095-108-75
87
106




098-110-75
90
109




100-112-75
92
111




102-115-75
95
114




105-118-75
98
117




108-120-75
100
119




110-122-75
102
121




112-125-75
105
124




115-128-75
108
127




118-130-75
109
129




120-132-75
112
131




122-135-75
115
134




125-138-75
118
137




128-140-75
120
139




130-142-75
122
141




132-145-75
123
143








Посадочные места под кольца с диаметром сечения d_{2} = 8,5\text{мм}




 Информационные данные







<*> Размер обеспечивается инструментом.






Черт. 22




Таблица 19


                                                                         мм






Обозначение типоразмера кольца
d 4
D 2






135-150-85
125
146




140-155-85
130
151




145-160-85
135
156




150-165-85
140
161




155-170-85
145
166




160-175-85
150
171




165-180-85
155
176




170-185-85
160
181




175-190-85
165
186




180-195-85
170
191




185-200-85
175
196




190-205-85
180
201




195-210-85
187
208




200-215-85
192
213




205-220-85
197
218




210-225-85
202
223




215-230-85
207
228




220-235-85
212
233




225-240-85
216
237




230-245-85
221
242




235-250-85
226
247




240-255-85
230
251




245-260-85
236
257




250-265-85
241
262




255-270-85
246
267




260-275-85
251
272




265-280-85
256
277




280-295-85
270
291




285-300-85
275
296




300-315-85
290
311




305-320-85
295
316




320-335-85
310
331




325-340-85
315
336




340-355-85
329
350




345-360-35
334
355




360-375-85
349
370




365-380-85
354
375




380-395-85
369
390




385-400-85
376
397




390-405-85
379
400




400-415-85
389
410




420-435-85
409
430




440-455-85
429
450




450-465-85
439
460




460-475-85
449
470




480-495-85
469
490




500-515-85
489
510








Посадочные места под уплотнения по конусной фаске


 Информационные данные


d — уплотняемый диаметр






Черт. 23




Таблица 20


                                                                         мм





Сечение кольца d 2G, не болееM (пред. откл. + 0,1)R, не болееS, не менее


1,40,122,00,74,0


1,92,51,0


2,53,31,35,0


3,00,154,22,06,0


3,65,02,57,0


4,60,166,32,59,0


5,80,187,83,010,0


7,510,23,512,0


8,50,2011,54,014,0






Посадочные места для резьбовых соединений




 Информационные данные







<*> Размер обеспечивается инструментом.






Черт. 24




Таблица 21






Обозначение типоразмера
d
d 5
d 6
d 7
d 8
b
h






005-007-14
М6
6,5
7,8
4,4
11
2,1
3,0






006-008-14
М8х1
8,5
9,8
6,4
13





008-010-14
М10х1
10,5
11,8
8,4
15






009-012-19
М12х1,5
12,5
13,8
9,7
17
3,2
4,0






011-014-19
М14х1,5
14,5
15,8
11,7
19





013-016-19
М16х1,5
16,5
17,8
13,7
21






015-018-19
М18х1,5
18,5
19,8
15,7
23






017-020-19
М20х1,5
20,5
21,8
17,7
25






019-022-19
М22х1,5
22,5
23,8
19,7
27






021-024-19
М24х1,5
24,5
25,8
21,7
29






024-028-25
М27х2
27,5
28,8
24,0
32
4,5
5,0






025-031-25
М30х2
30,5
31,8
27,0
35





030-034-25
М33х2
33,5
35,3
30,0
39






034-038-25
М36х2
36,5
38,3
33,0
42






037-041-25
М39х2
39,5
41,3
36,0
45






040-044-25
М42х2
42,5
44,3
39,0
48






043-047-25
М45х2
45,5
47,3
42,0
51






046-050-25
М48х2
48,5
50,3
45,0
54






050-054-25
М52х2
52,5
54,3
49,0
58






054-058-25
М56х2
56,5
58,3
53,0
62








(Измененная редакция, Изм. № 1, 2, 3).


1.6. В подвижных пневматических устройствах должна обеспечиваться смазка трущихся поверхностей.


1.7. Скругление кромки R0,2_{max} допускается выполнять любой кривой линией, не выходящей за пределы указанного радиуса.




(Измененная редакция, Изм. № 1, 2).




2. Рекомендации по монтажу колец


2.1. При установке резиновые кольца следует предохранять от перекосов, скручивания, механических повреждений и порезов.


Поверхности сопрягаемых деталей должны быть чистыми, не содержать абразивных продуктов и продуктов коррозии. Поверхность рекомендуется смазывать смазкой, инертной к материалу колец, или рабочими жидкостями, обладающими хорошими смазывающими свойствами.


(Измененная редакция, Изм. № 1).


2.2. Для облегчения монтажа необходимо предусмотреть заходные фаски в цилиндре, на поршне и штоке, указанные на черт. 25 а и б.




 Информационные данные




Черт. 25


Для уплотнения штока кольцами с внутренними диаметрами d_{1} более указанных в табл. 22 рекомендуется применять открытые канавки (черт. 25 в).


Таблица 22


                                                                         мм





d 21,41,92,53,03,64,65,87,58,5


d 13045556580110130




(Измененная редакция, Изм. № 1, 2).


2.3. Если в процессе монтажа кольцо проходит по отверстию, то, во избежание среза, делают кольцевые проточки (черт. 26). Если невозможно выполнить кольцевую проточку, то притупляют острые кромки.




 Информационные данные




Черт. 26


(Измененная редакция, Изм. № 1).


2.4. Для установки уплотнительных колец в наружные канавки рекомендуется применять конусные оправки (черт. 27).




 Информационные данные




Черт. 27


Если кольцо при монтаже проходит по резьбе, следует применять оправки, прикрывающие резьбу.


Диаметр оправки D устанавливается в зависимости от диаметра штока или поршня, а L — от расположения гнезд в соединении, в которые будет монтироваться уплотнительное кольцо. Толщина стенок конусной оправки выбирается равной 0,5 — 2 мм.


(Измененная редакция, Изм. № 1, 2).


2.5 Монтаж уплотнительных колец во внутренние канавки производят:


а) без применения инструментов, если внутренний диаметр цилиндра достаточно велик;


б) с помощью инструментов типа прямых отверток или отверток с концом, согнутым под углом 90°, при небольшом диаметре цилиндра или глубоком расположении канавки.


Инструменты для монтажа колец изготовляют из пластмассы или мягкого металла (например, алюминия или латуни) с закругленными краями.


2.6. Если монтаж колец во внутреннюю канавку затруднен, то рекомендуется применять цилиндрический ограничитель, который вводят в цилиндр до канавки со стороны, противоположной направлению ввода кольца в цилиндр.


Ограничитель представляет собой сплошной цилиндр с наружным диаметром, равным диаметру цилиндра, в который монтируется кольцо. Длину ограничителя выбирают в зависимости от расстояния до канавки (под уплотнительное кольцо) со стороны, противоположной направлению ввода кольца.


2.7. Кольца после демонтажа уплотнительного узла, находившегося в эксплуатации, повторно не применять.


(Измененная редакция, Изм. № 2).


3. Рекомендации по применению и монтажу защитных колец


3.1. Защитные кольца следует применять для предохранения от выдавливания резины в зазор под влиянием давления рабочей среды.


Защитные кольца устанавливают со стороны, противоположной направлению давления, а при двустороннем давлении — с обеих сторон уплотнительного кольца.


Защитные кольца применяют при радиальных зазорах свыше 0,02 мм при следующих условиях работы:


в подвижных соединениях при давлении свыше 10 МПа (100 кгс/см2);


в неподвижных соединениях при давлении свыше 20 МПа (200 кгс/см2);


при пульсирующем давлении свыше 10 МПа (100 кгс/см2);


в неподвижных соединениях с уплотнительными кольцами из резин на основе кремнийорганических и фторсиликоновых каучуков при давлении свыше 1 МПа (10 кгс/см2).


Допускается применять защитные кольца при меньших давлениях.


Ширина канавок под кольца должна быть увеличена на максимальную толщину защитных колец.


3.2. Защитные кольца должны изготавливаться из фторопласта по ГОСТ 10007-80, полиамидной смолы по ГОСТ 10589-87 или других материалов цельными, разрезными или спиральными по технической документации, утвержденной в установленном порядке. Толщина цельных защитных колец из фторопласта должна быть не менее 1_{- 0,1}\text{мм} .


При уплотнении цилиндра или штока один из диаметров фторопластового кольца должен равняться номинальному диаметру цилиндра или штока, а другой — соответственно, равняться номинальному диаметру канавки d_{3} и D_{1} с предельными отклонениями по табл. 1, 1а настоящего приложения.


Предельные отклонения указаны для инструмента.


Поверхность защитных колец должна быть ровной, без царапин, задиров, заусенцев.


(Измененная редакция, Изм. № 1, 3).


3.3. Неразрезные защитные фторопластовые кольца монтируют в наружные канавки таким же способом, как уплотнительные кольца, но с последующим механическим осаживанием для устранения остаточного удлинения.


Кольца осаживают при помощи конусной втулки (черт. 28) и двух полуколец (черт. 29).




 Информационные данные


Черт. 28


 Информационные данные




Черт. 29


Внутренние поверхности конусной втулки должны иметь параметр шероховатости не более Ra 0,16 мкм по ГОСТ 2789-73. Размеры втулки должны выбирать в зависимости от диаметра штока или поршня, в канавку которого монтируют защитные фторопластовые кольца. Внутренний диаметр конусной втулки равен диаметру штока или поршня. Диаметр D_{5} = D + 2h , где h — толщина фторопластового кольца. Толщина стенки должна быть не более 8 мм.


Диаметр D (черт. 28) равен диаметру штока или поршня, в гнезде которого устанавливают защитное кольцо; диаметр d (черт. 29) выбирают равным диаметру штока или поршня по диаметру канавки. Ширина полуколец H должна быть равна ширине канавки без ширины фторопластового кольца.


Защитные кольца 1 и полукольца 2 устанавливают в канавки поршня (черт. 30), протаскивают несколько раз через конусную втулку до тех пор, пока они не будут проходить через нее свободно. После этого полукольца снимают и вместо них устанавливают уплотнительные кольца.




 Информационные данные




Черт. 30


Защитное кольцо после монтажа должно плотно прилегать к рабочей поверхности уплотнительного соединения (штока или цилиндра).


(Измененная редакция, Изм. № 1, 2).


3.4. Защитные кольца, установленные во внутренние канавки, расправляют конусными оправками (черт. 31).


 Информационные данные


Черт. 31


Диаметр оправки D равен диаметру уплотняемого штока.




(Измененная редакция, Изм. № 1).
