МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ФЛАНЦЫ АРМАТУРЫ, СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ И ТРУБОПРОВОДОВ НА P_{\text{у}} ОТ 0,1 ДО 20,0 МПа (ОТ 1 ДО 200 кгс/см2)

ТИПЫ. ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И РАЗМЕРЫ УПЛОТНИТЕЛЬНЫХ ПОВЕРХНОСТЕЙ

Flanges for valves, fittings and pipelines for P_{nom} from 0,1 to 20 MPa (from 1 to 200 kgf/cm2). Types.

ОКП 37 9941

Постановлением Государственного комитета СССР по стандартам от 20 мая 1980 г. № 2238 дата введения установлена 01.01.1983.

Ограничение срока действия снято Постановлением Госстандарта от 15.04.1992 № 402.

Взамен ГОСТ 1233-67 и ГОСТ 1234-67.

Издание (июль 2003 г.) с Изменениями № 1, 2, 3, 4, 5, утвержденными в марте 1983 г., декабре 1983 г., декабре 1987 г., сентябре 1989 г., апреле 1992 г. (ИУС 6-83, 3-84, 4-88, 12-89, 7-92).

1. Настоящий стандарт распространяется на фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, машин, приборов, патрубков аппаратов и резервуаров на условное давление P_{\text{у}} от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) и температуру среды от 20 до 873 К (от минус 253 до плюс 600 °C) и на фланцы с прокладками из фторопласта-4 на условное давление P_{\text{у}} от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) и температуру среды от 73 до 473 К (от минус 200 до плюс 200 °C) и может быть использован для их сертификации.

Стандарт не распространяется на фланцы трубопроводов транспортных машин, если эти фланцы не предназначены для присоединения арматуры или приборов общего назначения, а также фланцы, стандартизованные ГОСТ 1536-76 и ГОСТ 4433-76.

Требования пп. 1 - 3; 5; 6; 10 - 12 настоящего стандарта являются обязательными, остальные требования — рекомендуемыми.

(Измененная редакция, Изм. № 5).

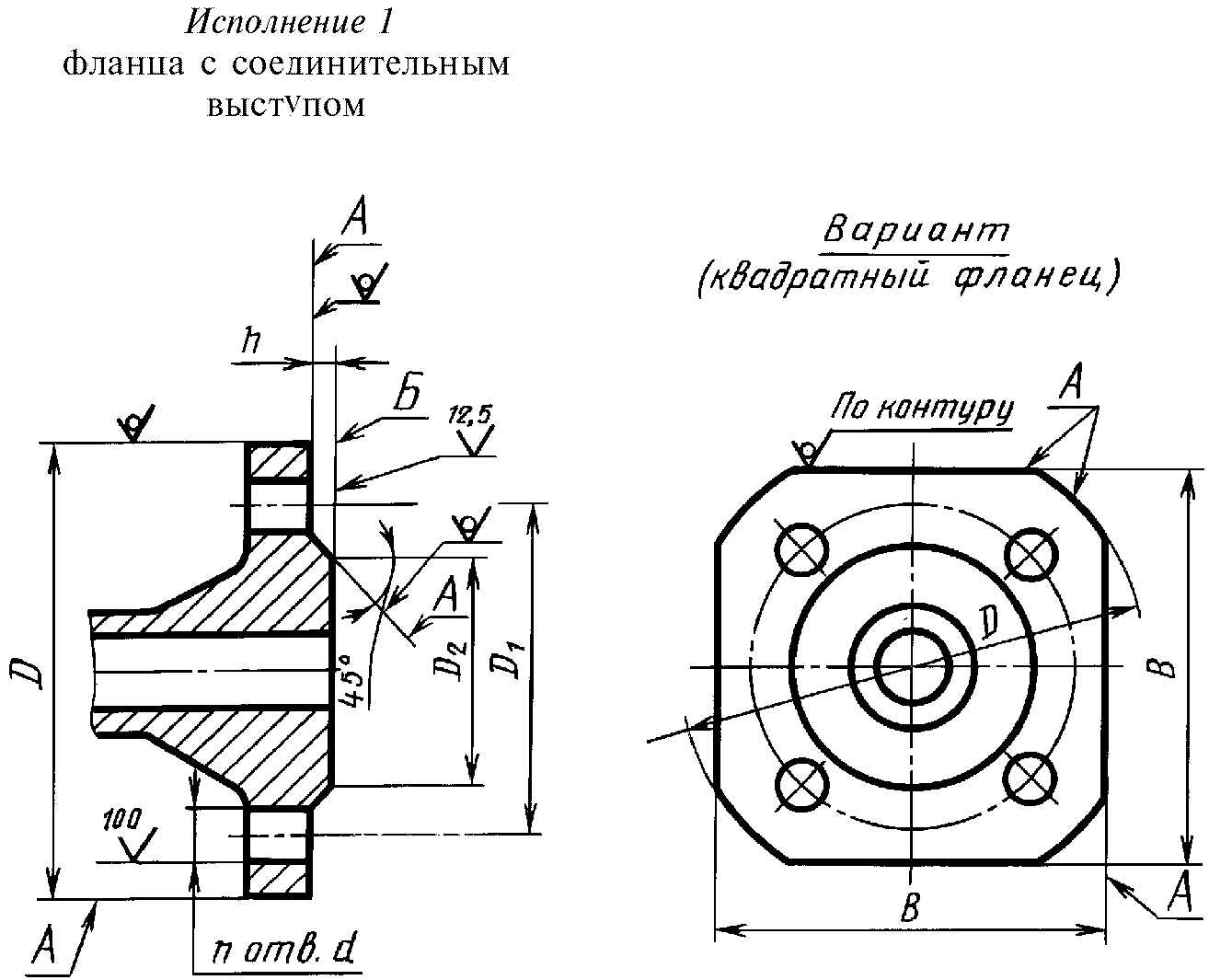

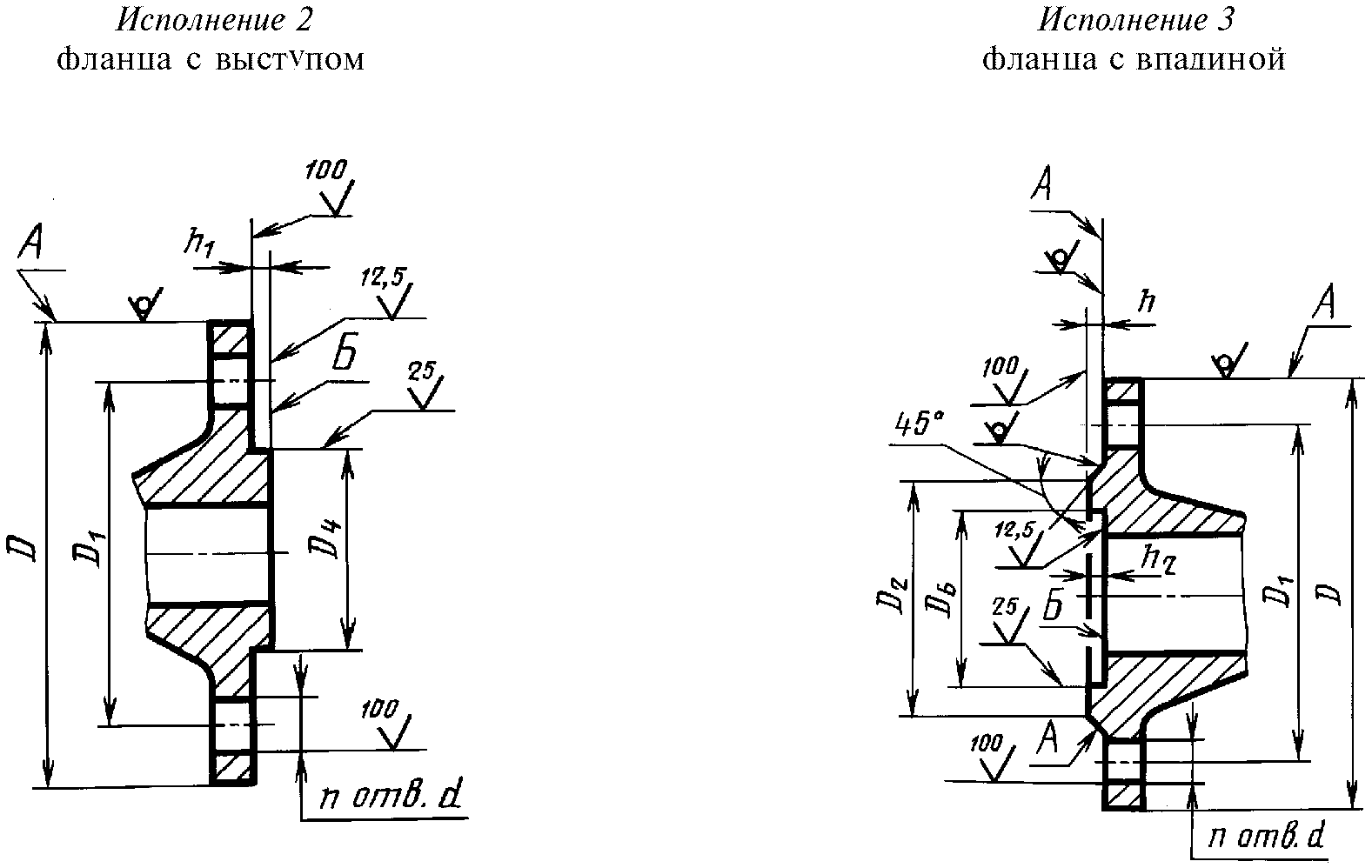

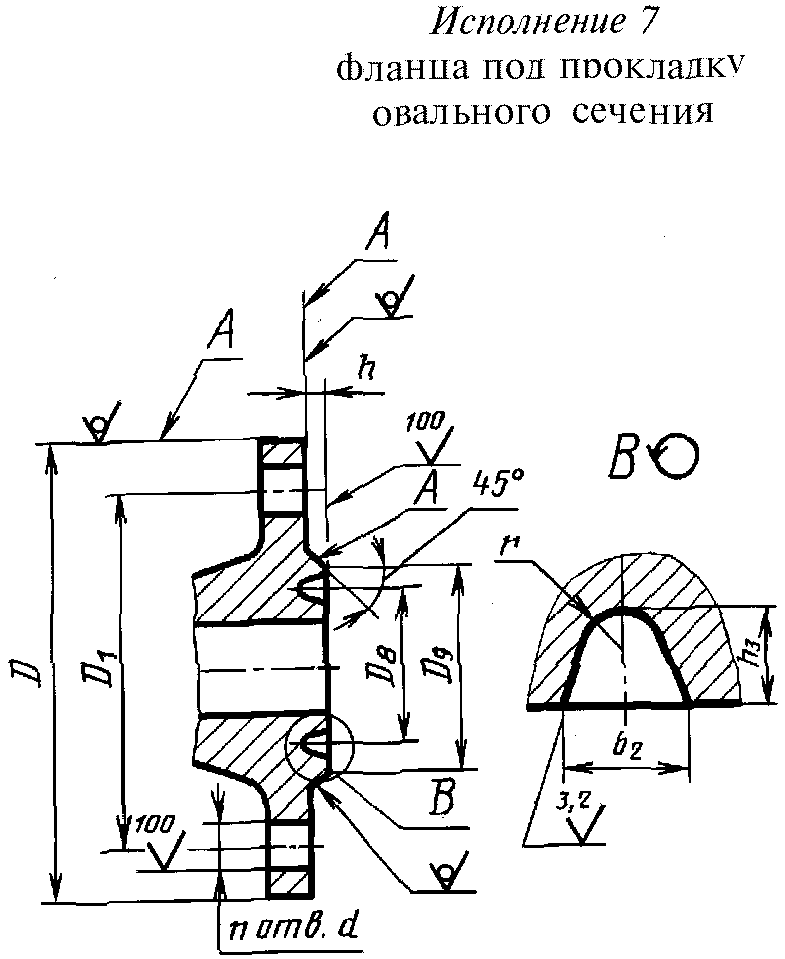

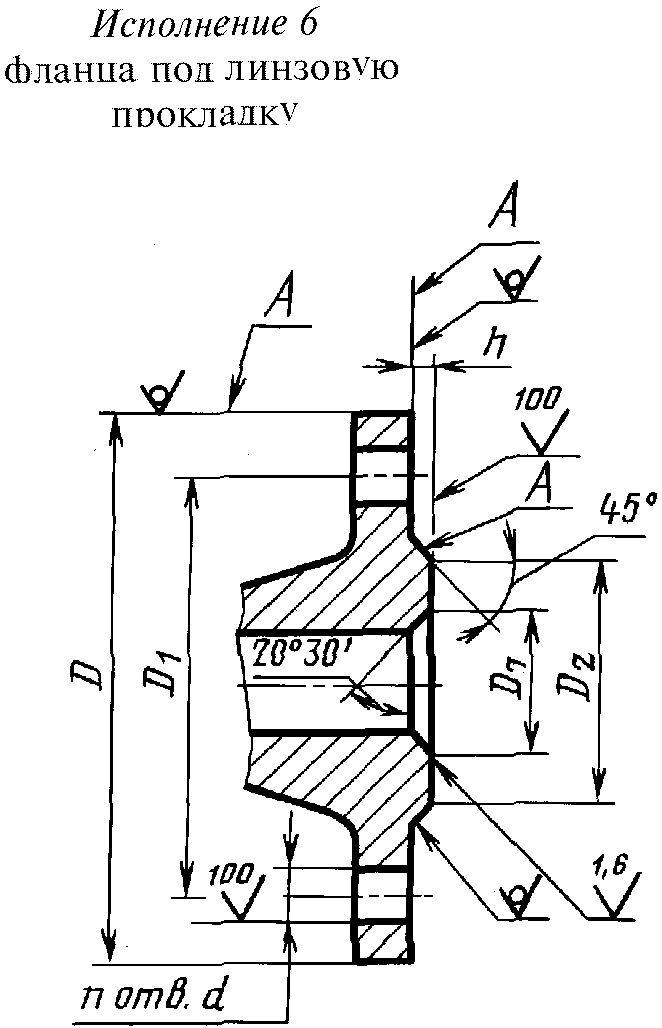

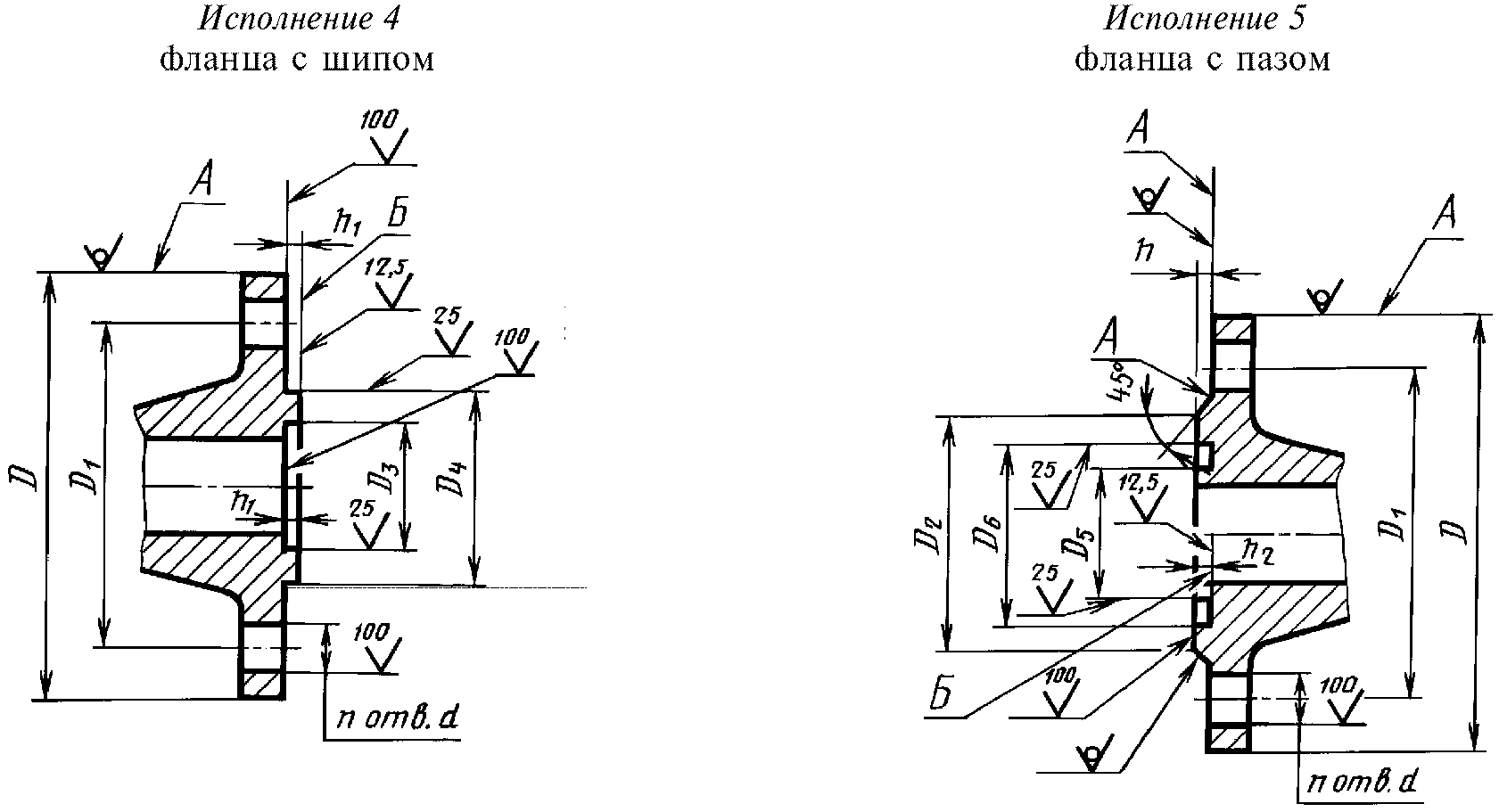

2. Типы и основные параметры фланцев должны соответствовать указанным в табл. 1, присоединительные размеры, размеры и исполнения уплотнительных поверхностей — указанным на черт. 1 - 6 и в табл. 2 - 11, кроме размеров уплотнительных поверхностей шип-паз под фторопластовые прокладки, которые должны соответствовать указанным на черт. 6 и в табл. 12.

Таблица 1

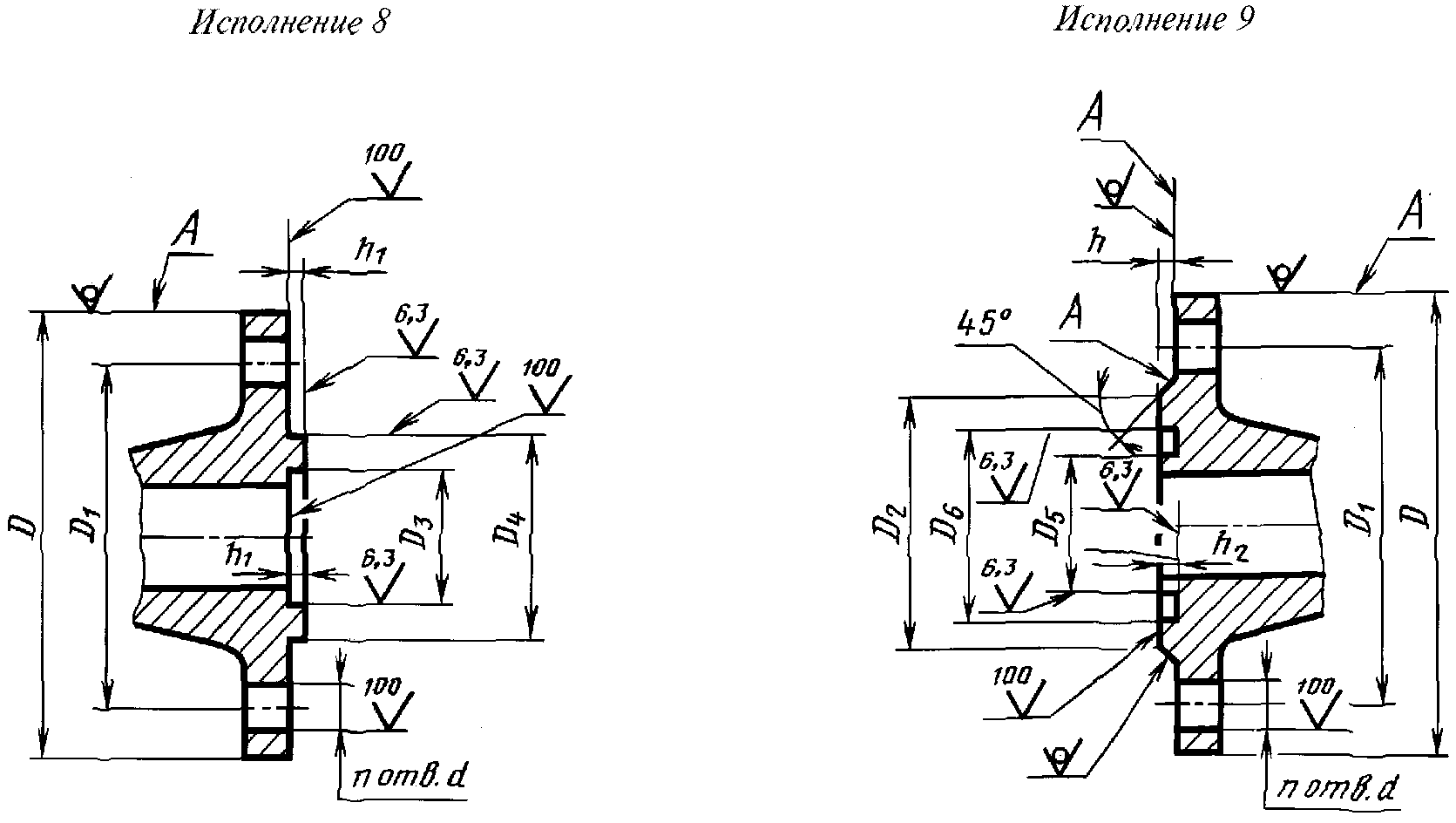

Черт. 6

Примечания к черт. 1 - 6:

1. Допускается обработка поверхностей А с шероховатостью Ra <= 100 мкм.

2. Допускается обработка поверхностей Б с шероховатостью Ra <= 25 мкм при кругообразном направлении неровностей.

3. Допускается вместо < 45° выполнять скругление.

P_{\text{у}} 0,1 и 0,25 МПа (1,0 и 2,5 кгс/см2)

Размеры в мм

Размеры в мм

Таблица 4

Размеры в мм

Таблица 5

P_{\text{у}} 1,6 МПа (16 кгс/см2)

Размеры в мм

Таблица 6

P_{\text{у}} 2,5 МПа (25 кгс/см2)

Размеры в мм

Таблица 7

P_{\text{у}} 4,0 МПа (40 кгс/см2)

Размеры в мм

Таблица 8

P_{\text{у}} 6,3 МПа (63 кгс/см2)

Размеры в мм

Таблица 9

P_{\text{у}} 10 МПа (100 кгс/см2)

Размеры в мм

P_{\text{у}} 16 МПа (160 кгс/см2)

Размеры в мм

P_{\text{у}} 20 МПа (200 кгс/см2)

Размеры в мм

Примечания к табл. 1 - 12:

1. Фланцы с условными проходами, указанными в скобках, не допускается применять для арматуры общего назначения.

2. Фланцы должны изготовляться с размерами по предпочтительному ряду 2.

3. Для ранее разработанных изделий размеры d и D_{2} , D_{7} и D_{9} допускается выполнять по рабочим чертежам до замены технологической оснастки.

Таблица 12

Размеры в мм

(Измененная редакция, Изм. № 1, 3, 4, 5).

3. Поля допусков посадочных мест под фторопластовые прокладки в сопрягаемых деталях должны соответствовать указанным в табл. 13.

Таблица 13

(Измененная редакция, Изм. № 3).

4. Допускается изготовлять фланцы других конструкций с другими исполнениями уплотнительных поверхностей, в том числе с уплотнительными канавками на соединительном выступе или приварном кольце, с обязательным выполнением присоединительных размеров по табл. 2 - 11.

5. Проходы условные — по ГОСТ 28338-89.

Давление номинальное (условное) — по ГОСТ 26349-84.

Давления рабочие — по ГОСТ 356-80.

(Измененная редакция, Изм. № 5).

6. Отверстия под болты и шпильки во фланцах арматуры машин, приборов, патрубков аппаратов и резервуаров для удобства монтажа должны располагаться симметрично по отношению к главным осям (но не на главных осях).

(Измененная редакция, Изм. № 5).

7. Допускается фланцы всех исполнений, имеющие четыре отверстия под болты (или шпильки), изготовлять квадратными на P_{\text{у}} \leq 4,0\text{МПа} (40 кгс/см2).

8. Допуски размеров D и B:

для чугунных литых и литых стальных фланцев — по 9-му классу точности ГОСТ 26645-85;

для фланцев, изготавливаемых из проката обычной точности (B), — по ГОСТ 2590-88 и ГОСТ 2591-88;

для фланцев, изготавливаемых методом кислородной и плазменно-дуговой резки, — по 2-му классу точности ГОСТ 14792-80;

для фланцев штампованных, изготавливаемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой, — по классу точности Т4 ГОСТ 7505-89, при этом допускается усиление шва, которое при определении предельного отклонения не учитывается;

при изготовлении другими методами — по h16.

(Измененная редакция, Изм. № 5).

9. (Исключен, Изм. № 3).

10. Предельные отклонения номинального размера h:

+/- 1 мм при h = 2 мм;

+/- 2 мм при h > 2 мм.

Для литых фланцев допускается выполнение размера h:

не менее 2 мм для D_{\text{у}} \leq 32\text{мм}

и не менее 3 мм для D_{\text{у}}>32\text{мм} .

(Измененная редакция, Изм. № 3).

11. Предельные отклонения номинальных размеров:

h_{1} и h_{2} ................................ +0,5 мм

D_{2} ..................................... +/- 4,0 мм

D_{3} , D_{6} ................................ H12

D_{4} , D_{5} ................................ h12

D_{7} ..................................... +/- 0,75 мм

D_{8} ..................................... +/- 0,15 мм

b_{2} , h_{3} .................................. 0,4 мм

d ....................................... H15

D_{9} ..................................... h14.

(Измененная редакция, Изм. № 3, 4).

12. Для соединений типа A по ГОСТ 14140-81 позиционный допуск осей отверстий d (допуск зависимый) в диаметральном выражении не должен быть более, мм:

1,0 — для отверстий диаметром 11 мм;

2,0 — для отверстий диаметром от 14 до 26 мм;

3,0 — для отверстий диаметром от 30 до 45 мм;

4,0 — для отверстий диаметром 52 и 56 мм;

6,0 — для отверстий диаметром от 62 до 78 мм.

При изготовлении фланцев с резьбовыми отверстиями (тип B по ГОСТ 14140-81) позиционный допуск осей отверстий d (допуск зависимый) в диаметральном выражении не должен быть более, мм:

0,5 — для отверстий диаметром 11 мм;

1,0 — для отверстий диаметром от 14 до 26 мм;

1,6 — для отверстий диаметром от 30 до 45 мм;

2,0 — для отверстий диаметром 52 и 56 мм;

3,0 — для отверстий диаметром от 62 до 78 мм.

(Измененная редакция, Изм. № 1).

Справочное

и СТ СЭВ 3251-81

Пункт 2 ГОСТ 12815-80 соответствует пунктам: 4 и 5 СТ СЭВ 3249-81; 4, 5 и 6 СТ СЭВ 3250-81; 4 и 5 СТ СЭВ 3251-81.
