ГОСТ 19281-89. Государственный стандарт Союза ССР. Прокат из стали повышенной прочности. Общие технические условия

(утв. Постановлением Госстандарта СССР от 28.09.1989 № 2972)

(ред. от 01.12.1990)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 500-58"]:::rst
  n1["ГОСТ 19281-73"]:::rst
  n2["ГОСТ 19282-73"]:::rst
  n3["ГОСТ 19281-89"]:::doc
  click n3 "https://bukva.ai/docs/gost-19281-89" "ГОСТ 19281-89. Государственный стандарт Союза ССР. Прокат из стали повышенной прочности. Общие технические условия (утв. Постановлением Госстандарта СССР от 28.09.1989 N 2972)"
  n4["ГОСТ 19281-2014"]:::doc
  click n4 "https://bukva.ai/docs/gost-19281-2014" "ГОСТ 19281-2014. Межгосударственный стандарт. Прокат повышенной прочности. Общие технические условия (введен в действие Приказом Росстандарта от 24.10.2014 N 1430-ст)"
  n5["ГОСТ 19281-2025"]:::notEnt
  click n5 "https://bukva.ai/docs/standart-gost-19281-2025" "ГОСТ 19281-2025. Межгосударственный стандарт. Прокат повышенной прочности. Общие технические условия (введен в действие Приказом Росстандарта от 04.12.2025 N 1628-ст)"
  n3 --> n4
  n1 --> n3
  n2 --> n3
  n4 --> n5
  n0 --> n2
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 28 сентября 1989 г. № 2972

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОКАТ ИЗ СТАЛИ ПОВЫШЕННОЙ ПРОЧНОСТИ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Rolled steel with increased strength.

09 7000, 11 2000

Срок действия с 1 января 1991 года до 1 января 1996 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством черной металлургии СССР.

Разработчики: С.В. Тимофеев; Б.В. Молотилов, д-р техн. наук; В.Т. Абабков, канд. техн. наук; В.Д. Хромов, канд. техн. наук; Л.В. Меандров, д-р техн. наук; Г.Е. Шаронов, канд. техн. наук; В.И. Красных, канд. техн. наук; Д.А. Литвиненко, д-р техн. наук; В.П. Харчевников, канд. техн. наук; О.А. Глебова; С.И. Рудюк, канд. техн. наук; В.Ф. Коваленко, канд. техн. наук.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 28.09.1989 № 2972.

3. Стандарт в части сопоставимых классов прочности соответствует МС ИСО 4950/2 для классов прочности Е 355, Е 390 и Е 420, за исключением требований к относительному удлинению для классов Е 355 и Е 390; соответствует МС ИСО 4950/3 для классов прочности Е 420, за исключением требований по ударной вязкости KCV при минус 50°; соответствует МС ИСО 4951 за исключением требований к относительному удлинению для класса прочности Е 355; соответствует МС ИСО 4995 для классов прочности HP 275 и HP 355; МС ИСО 4996 для классов прочности HS355, HS390 и HS420; соответствует МС ИСО 5952 для класса прочности Н 355.

4. Взамен ГОСТ 19281-73 и ГОСТ 19282-73.

5. Ссылочные нормативно-технические документы

Массовая доля фосфора в стали должна быть не более 0,035%, серы — не более 0,040%.

Массовые доли азота в стали — не более 0,012%, мышьяка — не более 0,08%. При выплавке стали из керченских руд массовая доля мышьяка — не более 0,15%, при этом массовая доля фосфора — не более 0,030%.

Перечень марок сталей, рекомендуемых для различных классов прочности и толщин фасонного и сортового проката, приведен в Приложении 3, листового проката — в Приложении 4.

2.1.2. Прокат изготовляют в горячекатаном, термообработанном состоянии или после контролируемой прокатки в соответствии с заказом. При отсутствии указания способ изготовления определяет предприятие-изготовитель.

2.1.3. Поверхность, требования к кромкам и концам проката должны соответствовать: листового - ГОСТ 14637, сортового и фасонного - ГОСТ 535.

(Измененная редакция, Изм. № 1).

2.1.4 Расслоения в листах не допускаются.

2.1.5. Механические свойства при растяжении, а также условия испытания на изгиб должны соответствовать для фасонного и сортового проката требованиям табл. 1, листового и широкополосного универсального проката и гнутых профилей - табл. 2.

Таблица 1

Механические свойства сортового и фасонного проката

Примечание. При заказе класса прочности 295 из марки стали 09Г2, 09Г2Д, толщиной до 20 мм предел текучести должен быть не менее 305 Н/мм2, а временное сопротивление — не менее 440 Н/мм2.

Примечание. При заказе класса прочности 265 из марки стали 16ГС временное сопротивление должно быть не менее 450 Н/мм2; при заказе класса прочности 295 из марки стали 09Г2, 09Г2Д, толщиной до 20 мм предел текучести должен быть не менее 305 Н/мм2, а временное сопротивление не менее 440 Н/мм2; при заказе класса прочности 315 из марки стали 12ГС относительное удлинение должно быть не менее 26%; при заказе класса прочности 325 из стали марки 09Г2С толщиной св. 10 до 20 мм временное сопротивление должно быть не менее 470 Н/мм2; при заказе класса прочности 345 из марок стали 17ГС и 17Г1С относительное удлинение должно быть не менее 23%.

При заказе класса прочности 345 из марки стали 10ХНДП временное сопротивление должно быть не менее 470 Н/мм2, а относительное удлинение — не менее 20%.

(Измененная редакция, Изм. № 1).

Допускается испытание на изгиб фасонного и листового проката толщиной до 20 мм у изготовителя не проводить. При этом соблюдение установленных норм изготовителем должно гарантироваться.

2.2. Характеристики исполнения, устанавливаемые по требованию потребителя

2.2.1 Прокат с регламентированным химическим составом.

Химический состав по плавочному анализу ковшевой пробы должен соответствовать нормам, приведенным в табл. 3. В готовом прокате допускаемые отклонения по массовой доле элементов от норм, приведенных в табл. 3, должны соответствовать табл. 4.

Примечание. Для проката, предназначенного для сварных конструкций и конструкций ответственного назначения, в заказе устанавливают марку стали и требования к свариваемости.

Таблица 3

Химический состав низколегированных марок сталей

Примечания. 1. Массовая доля азота в сталях, не легированных азотом, не должна превышать 0,008%. Допускается массовая доля азота до 0,012%, при этом прокат независимо от категории должен удовлетворять требованиям табл. 6 и 7 в части норм ударной вязкости после механического старения.

2. Допускается добавка алюминия и титана из расчета получения массовой доли в прокате алюминия — не более 0,05%, титана — не более 0,03%.

3. Массовые доли фосфора, серы и мышьяка в стали должны соответствовать п. 2.1.1.

(Измененная редакция, Изм. № 1).

Таблица 4

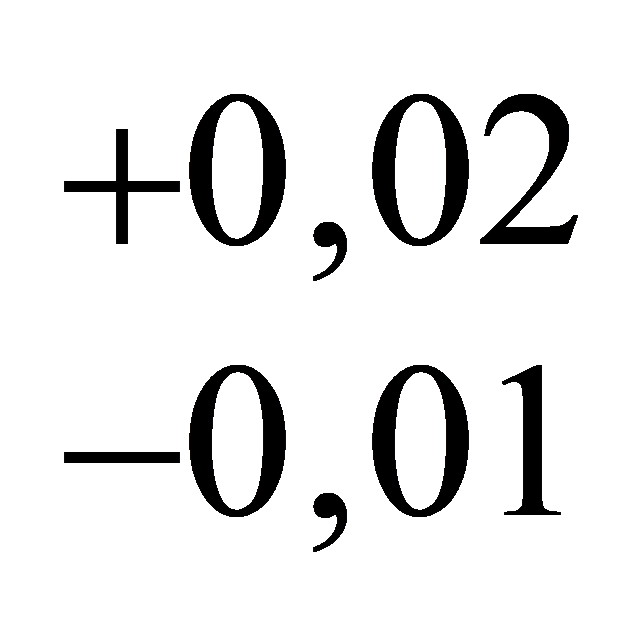

Примечание. В прокате из стали марки 10ХНДП допускаются отклонения по массовой доле фосфора +0,03%, алюминия %.

2.2.2. Прокат с ограничением массовой доли фосфора не более 0,030%, серы — не более 0,035%.

2.2.3 Прокат с гарантией свариваемости.

Свариваемость стали обеспечивается технологией ее изготовления и химическим составом.

(Измененная редакция, Изм. № 1).

2.2.4. Прокат с нормированным углеродным эквивалентом Сэ должен быть: не более 0,49 — для стали класса прочности 390, не более 0,51 — для стали класса прочности 440.

2.2.5. Прокат классов прочности 265, 295, 315 (толщиной свыше 20 мм), 325 (толщиной свыше 10 мм), 345, 355, 375, 390 и 440 с повышенной стойкостью против атмосферной коррозии. При этом массовая доля меди в стали должна составлять 0,15 — 0,30%, к обозначению класса прочности добавляется буква Д (например 265Д, 295Д).

Примечание. Прокат из стали марки 09Г2Д класса прочности 295 может изготовляться толщиной до 20 мм.

(Измененная редакция, Изм. № 1).

2.2.6. Прокат классов прочности 315 и 345 с применением нормализации или контролируемой прокатки, классов прочности 390, 440 с применением термического упрочнения или контролируемой прокатки.

2.2.7. Прокат для изделий в исполнении ХЛ с применением термической обработки или контролируемой прокатки, указываемых в заказе.

2.2.8. Прокат классов прочности 390 и 440 с ограничением верхнего предела временного сопротивления величинами не более чем на 180 Н/мм2 превышающими указанные в табл. 1 и 2.

2.2.9 Прокат с нормируемой ударной вязкостью.

В зависимости от требований к испытаниям на ударный изгиб прокат изготовляют по категориям, указанным в табл. 5. Нормы ударной вязкости приведены в табл. 6 и 7.

Таблица 5

Примечания. 1. При заказе проката категории, предусматривающей испытание на образцах с концентратором напряжения вида V, потребитель может одновременно указать дополнительное требование к прокату в соответствии с одной из категорий, предусматривающей испытание на образцах с концентратором напряжения вида U.

2. Сортовой прокат по категориям 5 — 7 и 13 — 15 не изготовляют. Фасонные профили по категориям 5 — 7 и 13 — 15 изготовляют толщиной до 11 мм включительно.

Таблица 6

Ударная вязкость толстолистового и широкополосного

универсального проката

2. Значения ударной вязкости KCU для категории заказа 3 должны быть не менее норм, установленных для категории заказа 4. Значения ударной вязкости KCU для категории заказа 5 и 6 должны быть не ниже норм, установленных для категории заказа 7.

7. Для проката всех классов прочности с регламентированным химическим составом из стали марок 09Г2, 14Г2, 12ГС, 17ГС, 17Г1С, 15ГФ, 15Г2СФ, 10Г2Б, 12Г2Б, 14ХГС и 10ХНДП нормы ударной вязкости KCU при температуре минус 70 °С до 01.01.1993 браковочным признаком не являются и определяются для набора статистических данных.

Примечания. 1. При отсутствии норм KCV определение ударной вязкости проводят до 01.01.1993 для набора данных; после чего устанавливаются нормы. Результаты испытаний заносятся в документ о качестве.

2. Значения ударной вязкости KCU для категории заказа 3 должны быть не ниже установленных для категории заказа 4. Значения ударной вязкости KCU для категории заказа 5 и 6 должны быть не ниже норм, установленных для категории заказа 7.

3. Для проката класса прочности 325 из стали марки 09Г2С толщиной от 5 до 32 мм включ. значения ударной вязкости KCU при температуре испытания минус 40 °С увеличиваются на 5 Дж/см2.

4. Для проката класса прочности 345 из стали марки 09Г2С толщиной от 5 до 10 мм включ., ударная вязкость KCU при температуре -70 °С должна быть не менее 34 Дж/см2.

5. Для проката класса прочности 390 из стали марки 10ХСНД толщиной от 5 до 10 мм включ. значения ударной вязкости KCU при температуре испытания -40 °С должны быть не менее 49 Дж/см2, толщиной свыше 10 до 15 мм включ. — не менее 39 Дж/см2.

(Измененная редакция, Изм. № 1).

2.2.10 Прокат с очисткой от окалины.

2.2.11 Прокат с зачисткой заусенцев и без смятия концов.

2.2.12 Прокат с ультразвуковым контролем сплошности.

Класс сплошности листов устанавливают по согласованию изготовителя с потребителем в соответствии с ГОСТ 22727. Контроль прикромочных зон производят по требованию потребителя.

(Измененная редакция, Изм. № 1).

2.2.13 Прокат с регламентированным верхним пределом текучести.

2.3 Маркировка и упаковка проката — по ГОСТ 7566.

3. ПРАВИЛА ПРИЕМКИ

3.1. Правила приемки проката по ГОСТ 7566 с дополнениями. Прокат принимают партиями. Партия должна состоять из проката одного класса прочности, одного размера по толщине, одного режима термической обработки стали, одного базового химического состава. Масса партии не должна превышать 350 т.

Партия проката из стали с регламентируемым химическим составом и разливаемой в слитки должна состоять, кроме того, из одной плавки-ковша; в партии проката из стали, разливаемой на машинах непрерывного литья заготовок (МНЛЗ), разница по массовой доле углерода в стали не должна превышать 0,04%, а по массовой доле марганца — 0,15% по ковшевому анализу.

Каждая партия проката сопровождается документом о качестве, содержащим:

товарный знак или наименование и товарный знак предприятия-изготовителя;

наименование потребителя;

номер заказа;

дату выписки документа о качестве;

номер вагона или транспортного средства;

наименование продукции, размеры, количество мест, их общая масса и, в случае поставки по сдаточной (теоретической) массе,

знак ТМ;

класс прочности;

фактический химический состав;

точность прокатки;

механические свойства;

вид плоскостности для листа;

характер кромки для листа;

группу качества поверхности для сортового проката;

вид термической обработки (при поставке проката в термически обработанном состоянии);

номер НТД;

штамп отдела технического контроля.

Для проката, принимаемого с характеристиками, устанавливаемыми потребителем в соответствии с п. 2.2, в документе о качестве дополнительно указывают результаты испытаний по заказываемым показателям.

Для проката, принимаемого с регламентированным химическим составом, в документе о качестве указывают марку стали, химический состав и номер плавки, номер партии, если плавка делится на партии. Для проката с гарантией свариваемости дополнительно указывается обозначение — св.

(Измененная редакция, Изм. № 1).

3.2. Для проверки качества проката от каждой партии отбирают две штанги или два листа, две полосы, один рулон.

3.3. При получении неудовлетворительных результатов испытаний хотя бы по одному показателю проводят повторные испытания в соответствии с ГОСТ 7566.

4. МЕТОДЫ КОНТРОЛЯ

4.1. Отбор проб для определения химического состава проводят по ГОСТ 7565.

4.2. Химический анализ стали проводят по ГОСТ 22536.0 — ГОСТ 22536.12, ГОСТ 27809, ГОСТ 12346, ГОСТ 12347, ГОСТ 12348, ГОСТ 12350, ГОСТ 12351, ГОСТ 12352, ГОСТ 12355, ГОСТ 12356, ГОСТ 12357, ГОСТ 12358, ГОСТ 12359, ГОСТ 12361, ГОСТ 12364, ГОСТ 18895 или другими методами, обеспечивающими необходимую точность анализа.

При разногласиях в оценке качества оценку проводят методами, установленными в стандарте.

(Измененная редакция, Изм. № 1).

4.3 Углеродный эквивалент (Сэ) вычисляют по формуле

\text{Сэ} = \text{С } + \frac{Mn}{6} + \frac{Si}{24} + \frac{Cr}{5} + \frac{Ni}{40} + \frac{Cu}{13} + \frac{V}{14} + \frac{P}{2} ,

где С, Mn, Si, Cr, Ni, Cu, V, Р — массовые доли углерода, марганца, кремния, хрома, никеля, меди, ванадия и фосфора.

4.4. Контроль качества поверхности и размеров листового проката по ГОСТ 14637, сортового — по ГОСТ 535.

4.5. Расслоение проката при резке контролируют осмотром кромок и торцов без применения увеличительных приборов.

При необходимости качество металла на кромках листов и универсальных полос проверяют снятием стружки: при этом раздвоение стружки служит признаком несплошности металла.

4.5.1. Ультразвуковой контроль сплошности листового проката проводят в соответствии с ГОСТ 22727.

4.6. Отбор проб и изготовление образцов для механических и технологических испытаний проводят по ГОСТ 7564. Из фасонного проката и универсальной полосы образцы вырезают вдоль, из листового — поперек направления прокатки. При испытании на ударный изгиб на образцах с острым надрезом образцы отбирают вдоль направления прокатки.

Для проката диаметром или стороной квадрата более указанных в табл. 1 и 7 допускается механические свойства определять на образцах, вырезанных из заготовок, прокованных или прокатанных на размеры, регламентируемые табл. 1 и 7. Нормы механических свойств в этом случае должны соответствовать табл. 1 и 7.

(Измененная редакция, Изм. № 1).

4.7. От каждой отобранной для контроля штанги, листа, универсальной полосы, рулона, отбирают для испытания на растяжение и изгиб по одному образцу, для определения ударной вязкости — по два образца для каждой температуры. Качество гнутых профилей контролируют по заготовке.

4.8. Испытание проката на растяжение проводят на образцах пятикратной длины по ГОСТ 1497.

(Измененная редакция, Изм. № 1).

4.9 Испытание на изгиб проводят по ГОСТ 14019.

4.10. Определение ударной вязкости проката с номинальной толщиной до 10 мм включительно проводят на образцах типа 1, 2 или 3, а для категорий 8 и 9 — типа 11, 12, 13 по ГОСТ 9454. Для проката толщиной более 10 мм ударную вязкость определяют на образцах типа 1, а для категорий 8 и 9 — типа 11 по ГОСТ 9454.

4.13. При использовании заводом-изготовителем статистических и других неразрушающих методов контроля механических свойств в соответствии с нормативно-технической документацией, контроль механических свойств изготовителем по методике, предусмотренной настоящим стандартом, допускается не проводить. Изготовитель гарантирует при этом соответствие выпускаемой продукции требованиям настоящего стандарта. При разногласиях в оценке качества и при периодических проверках качества продукции применяют методы контроля, предусмотренные настоящим стандартом.

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Транспортирование и хранение — по ГОСТ 7566, гнутых профилей -по ГОСТ 11474.

Прокат фасонный горячекатаный, обычной точности прокатки (В), балка двутавровая номер 30 по ГОСТ 8239-89 класса прочности 345:

Прокат фасонный горячекатаный повышенной точности прокатки (Б), швеллер номер 20 с параллельными гранями полок (П) по ГОСТ 8240-89, класса прочности 315:

Прокат фасонный горячекатаный, обычной точности прокатки (В) угловой неравнополочный размерами 63 х 40 х 4 мм по ГОСТ 8510-86, класса прочности 345:

Прокат сортовой горячекатаный, квадратный, обычной точности прокатки (В) со стороной квадрата 50 мм по ГОСТ 2591-88, класса прочности 315:

Прокат сортовой, горячекатаный, круглый, обычной точности прокатки (В) диаметром 40 мм по ГОСТ 2590-88, первой группы 1, девятой категории, класса прочности 345:

Прокат листовой, нормализованный, повышенной точности прокатки (А), высокой плоскостности (ПВ), с обрезной кромкой (О) размером 8 х 1100 x 5000 мм по ГОСТ 19903-74, класса прочности 390 из стали марки 10ХСНД:

Прокат листовой горячекатаный, нормальной точности прокатки (Б), нормальной плоскостности (ПН) с необрезной кромкой (НО) размером 16 х 1200 х 6000 мм по ГОСТ 19903-74 класса прочности 325 из стали марки 16ГС, с гарантией свариваемости, 12 категории:

Примечание. Для обеспечения требуемого уровня свойств применяется обработка стали жидкими синтетическими шлаками, вакуумирование, продувка аргоном, модифицирование стали кальцием и редкоземельными элементами из расчета введения в металл не более 0,02% кальция и 0,05% редкоземельных элементов.

Приложение 3 Справочное

Таблица 9

<*> Регламентируемая или контролируемая прокатка, или ускоренное охлаждение.

Приложение 4 Справочное

<*> Регламентируемая или контролируемая прокатка или ускоренное охлаждение.
