Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 20 мая 1980 г. № 2240
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ФЛАНЦЫ СТАЛЬНЫЕ СВОБОДНЫЕ НА ПРИВАРНОМ КОЛЬЦЕ
НА Pу ОТ 0,1 ДО 2,5 МПа (ОТ 1 ДО 25 кгс/см2)
КОНСТРУКЦИЯ И РАЗМЕРЫ
Steel loose flanges with welded ring for Pnom
from 0,1 to 2,5 MPa (from 1 to 25 kgf/cm2).
Design and dimensions
ГОСТ 12822-80
Группа Г18
МКС 23.040.60
ОКП 37 9941
Взамен
ГОСТ 1268-67;
ГОСТ 12834-67
Постановлением Государственного комитета СССР по стандартам от 20 мая 1980 г. № 2240 дата введения установлена
1 января 1983 года
Ограничение срока действия снято Постановлением Госстандарта от 15.04.92 № 403
Издание (июль 2003 г.) с Изменениями № 1, 2, 3, утвержденными в декабре 1987 г., сентябре 1989 г., апреле 1992 г. (ИУС 4-88, 12-89, 7-92).
1. Настоящий стандарт распространяется на стальные свободные на приварном кольце фланцы трубопроводов и соединительных частей машин, приборов, патрубков аппаратов и резервуаров на Pу от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуру среды от 243 до 573 К (от минус 30 до плюс 300 °C).
Требования пп. 1; 2 (за исключением показателя «Масса»); 3; 6; 9 - 10 настоящего стандарта являются обязательными, остальные требования — рекомендуемыми.
(Измененная редакция, Изм. № 3).

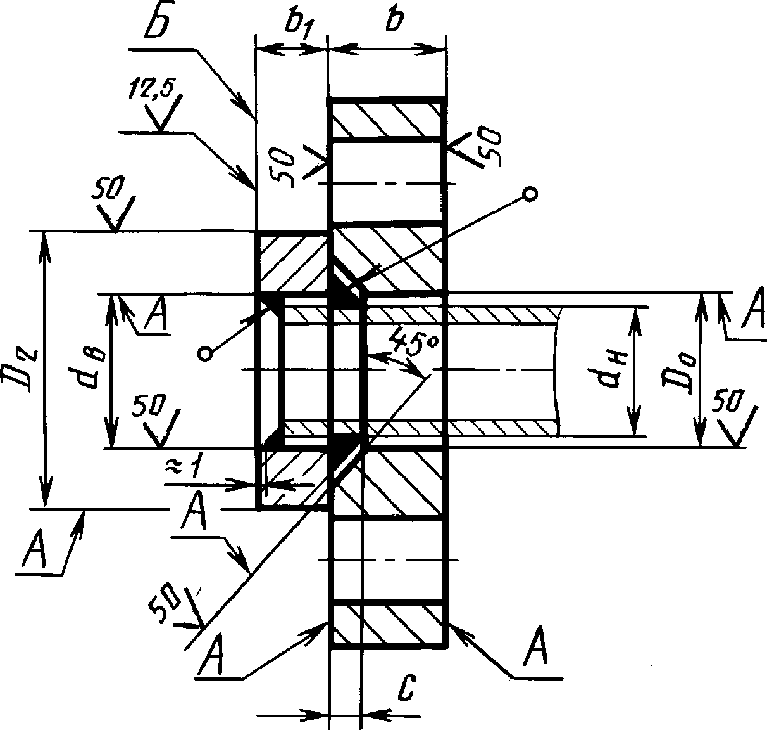

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблице 1 - 4.
(Измененная редакция, Изм. № 1, 2, 3).
3. Кольца должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений 4, 5, 8 и 9.
Pу 0,1 — 1,0 МПа
(1 — 10 кгс/см2)
Pу 1,6 и 2,5 МПа
(16 и 25 кгс/см2)
Примечания:
1. Допускается обработка поверхностей А с шероховатостью Ra <= 100 мкм.
Размер D2 - по ГОСТ 12815-80, выступ, впадина, шип и паз по ГОСТ 12815-80 должны выполняться в пределах размера b1.
2. Обработка поверхности Б с шероховатостью Ra <= 25 мкм при кругообразном направлении неровностей.
3. Допускается выполнять угол фаски под сварной шов (5 +/- 3)°.
1. Фланцы, с условными проходами, указанными в скобках, не допускается применять для арматуры общего назначения.
2. Масса рассчитана по номинальным размерам фланца.
Пример условного обозначения круглого стального свободного фланца Dу 50 мм на Pу 0,6 МПа (6 кгс/см2) из стали Ст3сп:
Фланец 50-6 Ст3сп ГОСТ 12822-80
То же, квадратного:
Фланец квадратный 50-6 Ст3сп ГОСТ 12822-80
Пример условного обозначения приварного кольца Dу 50 мм на Pу 0,6 МПа (6 кгс/см2) из стали 35, исполнения 1 (с соединительным выступом):
Кольцо 1-50-6 СТ 35 ГОСТ 12822-80
При заказе колец с шипом-пазом под фторопластовые прокладки к условному обозначению следует добавлять букву Ф после обозначения условного давления.
При заказе фланцев Dу 100, 125, 150 мм к условному обозначению следует добавлять после обозначения условного прохода соответствующую букву из табл. 1 - 4.
(Измененная редакция, Изм. № 1, 3).
4. Фланцы и кольца следует изготовлять ковкой, штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка. Допускается изготовлять фланцы другими методами.
5. Предельные отклонения размеров:
dв и Dо — по Н14 (при получении штамповкой — по классу точности Т4 ГОСТ 7505-89);
b и b1 — для штампованных фланцев, а также изготовляемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой — по классу точности Т4 ГОСТ 7505-89. При этом допускается усиление шва, которое при определении предельного отклонения не учитывается.
4, 5. (Измененная редакция, Изм. № 3).
6. Неуказанные размеры и предельные отклонения — по рабочим чертежам, утвержденным в установленном порядке.
Допускается применение труб других диаметров.
7. Допускается для колец Dу > 200 мм расточка внутреннего диаметра кольца dв по фактическому наружному диаметру трубы с зазором на сторону не более 2,5 мм.
Для колец Dу <= 200 мм допускается выполнение внутреннего диаметра без зазора с трубой.
8. (Исключен, Изм. № 1).
9. Технические требования, материал фланцев, крепежных деталей, прокладок, а также маркировка, упаковка, транспортирование — по ГОСТ 12816-80.
