ГОСТ Р 54432-2011. Национальный стандарт Российской Федерации. Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция, размеры и общие технические требования

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ Р 54432-2011Утратил силу 09.10.2026

(утв. и введен в действие Приказом Росстандарта от 28.09.2011 № 374-ст)

Внимание

Документ утратил силу с 1 апреля 2017 года в связи с изданием Приказа Росстандарта от 26.05.2015 № 443-ст. Взамен введен в действие ГОСТ 33259-2015. Документ утратил силу с 1 апреля 2017 года в связи с изданием Приказа Росстандарта от 26.05.2015 № 443-ст. Взамен введен в действие ГОСТ 33259-2015. Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 3, 2013. Документ введен в действие с 1 апреля 2012 года.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ Р 54432-2011"]:::rst
  click n0 "https://bukva.ai/docs/gost-r-54432-2011" "ГОСТ Р 54432-2011. Национальный стандарт Российской Федерации. Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция... (утв"
  n1["ГОСТ 33259-2015"]:::doc
  click n1 "https://bukva.ai/docs/gost-33259-2015" "ГОСТ 33259-2015. Межгосударственный стандарт. Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические тре"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии

от 28 сентября 2011 г. № 374-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЛАНЦЫ АРМАТУРЫ, СОЕДИНИТЕЛЬНЫХ ЧАСТЕЙ И ТРУБОПРОВОДОВ НА НОМИНАЛЬНОЕ ДАВЛЕНИЕ ОТ PN 1 ДО PN 200

КОНСТРУКЦИЯ, РАЗМЕРЫ И ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Flanges for valves, fittings and pipelines for nominal pressure from PN 1 to PN 200. Design, dimensions and general technical requirements

ISO 7005-2:1992 Metallic flanges — Part 1: Steel flanges (NEQ)

ISO 7005-2:1988 Metallic flanges — Part 2: Cast iron flanges (NEQ)

ГОСТ Р 54432-2011

ОКС 23.040.60

Дата введения

1 апреля 2012 года

ПРЕДИСЛОВИЕ

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

СВЕДЕНИЯ О СТАНДАРТЕ

1. Разработан Закрытым акционерным обществом «Научно-производственная фирма „Центральное конструкторское бюро арматуростроения“ (ЗАО „НПФ „ЦКБА“).»

2. Внесен Техническим комитетом по стандартизации ТК 259 «Трубопроводная арматура и сильфоны».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. № 374-ст.

4. В настоящем стандарте учтены основные нормативные положения следующих международных стандартов:

  • ИСО 7005-1:1992 «Фланцы металлические. Часть 1. Стальные фланцы» (ISO 7005-1:1992 «Metallic flanges — Part 1: Steel flanges», NEQ);
  • ИСО 7005-2:1988 «Фланцы металлические. Часть 2. Фланцы из литейного чугуна» (ISO 7005-2:1988 «Metallic flanges — Part 2: Cast iron flanges», NEQ).

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на присоединительные фланцы трубопроводной арматуры, соединительных частей и трубопроводов, а также на присоединительные фланцы машин, приборов, патрубков, аппаратов и резервуаров на номинальное давление от PN 1 до PN 200 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю. Также в настоящем стандарте приведены рекомендации по выбору материала для фланцев и крепежных деталей.

На фланцы для других объектов, параметров и условий применения действуют ГОСТ 1536, ГОСТ 4433, ГОСТ 9399, ГОСТ 25660, ГОСТ 28759.1 — ГОСТ 28759.5.

Стандарт может быть использован для подтверждения соответствия.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 52376-2005 Прокладки спирально-навитые термостойкие. Типы. Основные размеры

ГОСТ Р 52720-2007 Арматура трубопроводная. Термины и определения

ГОСТ Р 53561-2009 Арматура трубопроводная. Прокладки овального, восьмиугольного сечения, линзовые стальные для фланцев арматуры. Конструкция, размеры и общие технические требования

ГОСТ Р 52857.4-2007 Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность и герметичность фланцевых соединений

ГОСТ 2.301-68 Единая система конструкторской документации. Форматы

ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования

ГОСТ 356-80 Арматура и детали трубопроводов. Давления номинальные, пробные и рабочие. Ряды

ГОСТ 977-88 Отливки стальные. Общие технические условия

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 1215-79 Отливки из ковкого чугуна. Общие технические условия

ГОСТ 1412-85 Чугун с пластинчатым графитом для отливок. Марки

ГОСТ 1536-76 Фланцы судовых трубопроводов. Присоединительные размеры и уплотнительные поверхности

ГОСТ 1577-93 Прокат толстолистовой и широкополосный из конструкционной качественной стали. Технические условия

ГОСТ 2590-2006 Прокат сортовой стальной горячекатаный круглый. Сортамент

ГОСТ 2591-2006 Прокат сортовой стальной горячекатаный квадратный. Сортамент

ГОСТ 4433-76 Фланцы арматуры, соединительных частей и трубопроводов судовые. Типы

ГОСТ 4543-71 Прокат из легированной конструкционной стали. Технические условия

ГОСТ 5520-79 Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия

ГОСТ 5632-72 Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки

ГОСТ 5773-90 Издания книжные и журнальные. Форматы

ГОСТ 6032-2003 Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии

ГОСТ 7293-85 Чугун с шаровидным графитом для отливок. Марки

ГОСТ 7350-77 Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия

ГОСТ 7505-89 Поковки стальные штампованные. Допуски, припуски и кузнечные напуски

ГОСТ 8479-70 Поковки из конструкционной углеродистой и легированной стали. Общие технические условия

ГОСТ 9399-81 Фланцы стальные резьбовые на P_{\text{у}} 20 — 100 МПа (200 — 1000 кгс/см2). Технические условия

ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах

ГОСТ 14140-81 Основные нормы взаимозаменяемости. Допуски расположения осей отверстий для крепежных деталей

ГОСТ 14192-96 Маркировка грузов

ГОСТ 14637-89 (ИСО 4995-78) Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия

ГОСТ 14792-80 Детали и заготовки, вырезаемые кислородной и плазменно-дуговой резкой. Точность, качество поверхности реза

ГОСТ 15180-86 Прокладки плоские эластичные. Основные параметры и размеры

ГОСТ 19281-89 (ИСО 4950-2-81, ИСО 4950-3-81, ИСО 4951-79, ИСО 4995-78, ИСО 4996-78, ИСО 5952-83) Прокат из стали повышенной прочности. Общие технические условия

ГОСТ 20072-74 Сталь теплоустойчивая. Технические условия

ГОСТ 20700-75 Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 °C. Технические условия

ГОСТ 22727-88 Прокат листовой. Методы ультразвукового контроля

ГОСТ 23304-78 Болты, шпильки, гайки и шайбы для фланцевых соединений атомных энергетических установок. Технические требования. Приемка. Методы испытаний. Маркировка, упаковка, транспортирование и хранение

ГОСТ 24507-80 Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии

ГОСТ 25054-81 Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия

ГОСТ 25660-83 Фланцы изолирующие для подводных трубопроводов на P_{\text{у}} 10,0 МПа ( \approx 100 кгс/см2). Конструкция

ГОСТ 26349-84 Соединения трубопроводов и арматура. Давления номинальные. Ряды

ГОСТ 26645-85 Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку

ГОСТ 28338-89 (ИСО 6708-80) Соединения трубопроводов и арматура. Номинальные диаметры. Ряды

ГОСТ 28759.1-90 — ГОСТ 28759.5-90 Фланцы сосудов и аппаратов

ГОСТ 30893.1-2002 (ИСО 2768-1-89) Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт заменен (отменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом.

3. ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ И СОКРАЩЕНИЯ

3.1. В настоящем стандарте применены следующие термины с соответствующими определениями.

3.1.1. Трубопроводная арматура (арматура): по ГОСТ Р 52720.

3.1.2 Среда: по ГОСТ Р 52720.

3.1.3. Номинальное давление PN: по ГОСТ 26349 и ГОСТ Р 52720.

3.1.4. Номинальный диаметр DN: по ГОСТ 28338 и ГОСТ Р 52720.

3.1.5 Герметичность: по ГОСТ Р 52720.
3.1.6 Уплотнение: по ГОСТ Р 52720.

3.2 В настоящем стандарте применены следующие сокращения и обозначения:

НД — нормативный документ;

КД — конструкторская документация;

ТУ — технические условия;

МКК — межкристаллитная коррозия;

УЗК — ультразвуковой контроль;

СКР — сульфидное коррозионное растрескивание;

МО РФ — Министерство обороны Российской Федерации.

4. ТИПЫ ФЛАНЦЕВ И ИСПОЛНЕНИЯ УПЛОТНИТЕЛЬНЫХ ПОВЕРХНОСТЕЙ

4.1 Типы фланцев и их обозначения приведены на рисунке 1.

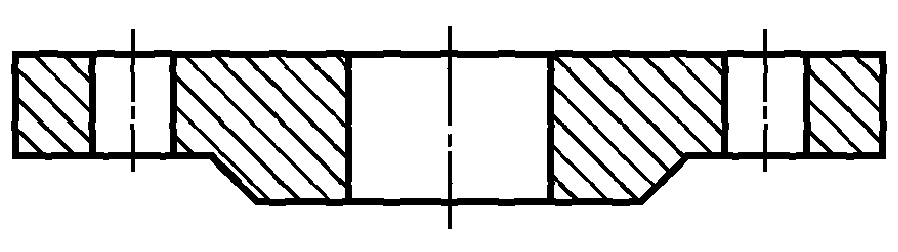

рис. 1

Тип 01.
Фланец стальной плоский приварной

рис. 2

Тип 02.
Фланец стальной свободный на приварном кольце

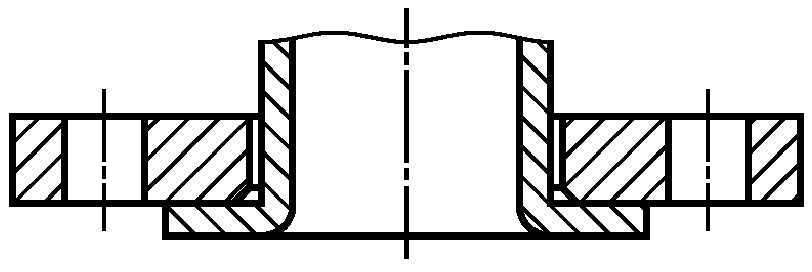

рис. 3

Тип 03.
Фланец стальной свободный на отбортовке

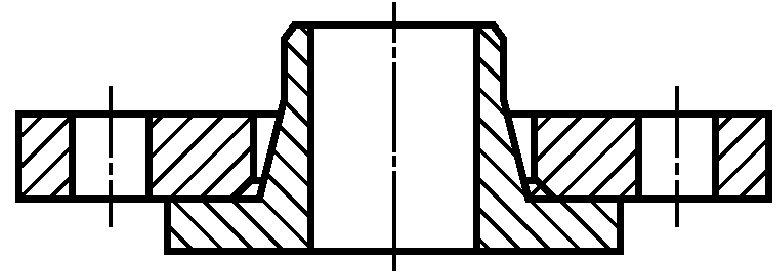

рис. 4

Тип 04.
Фланец стальной свободный на хомуте под приварку

Рисунок 1. Типы фланцев, лист 1

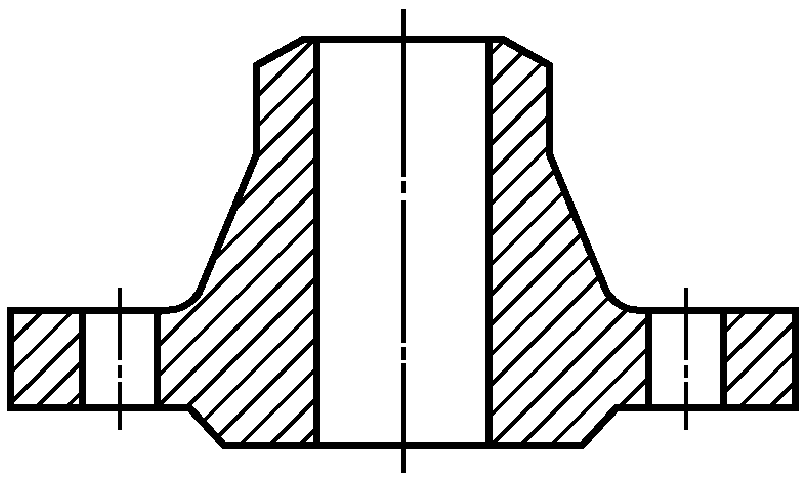

рис. 5

Тип 11.
Фланец стальной приварной встык

рис. 6

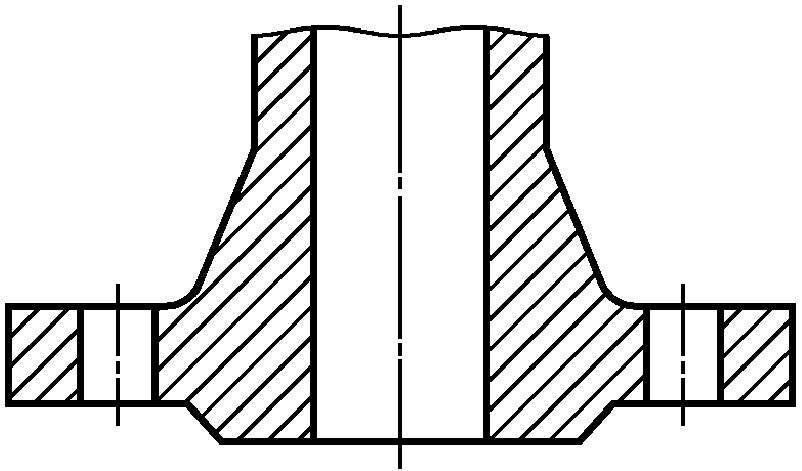

Тип 21.
Фланец корпуса арматуры

Примечание. Фланцы типа 21 являются элементом арматуры, оборудования или соединительных частей трубопроводов и отдельно не изготавливаются.

Рисунок 1, лист 2

4.2. Исполнения уплотнительных поверхностей и их обозначения приведены на рисунке 2.

рис. 7

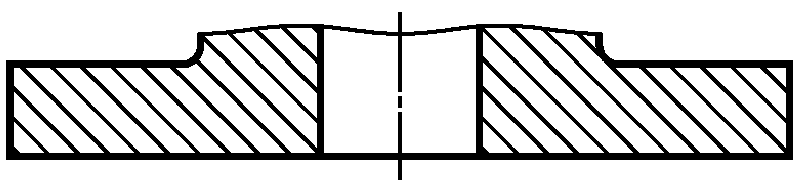

Исполнение A. Плоскость

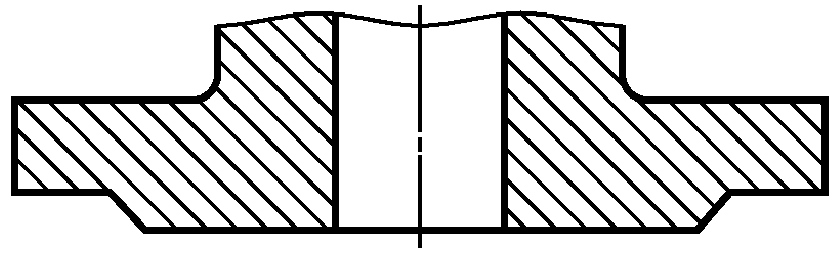

рис. 8

Исполнение B. Соединительный выступ

рис. 9

Исполнение F. Впадина

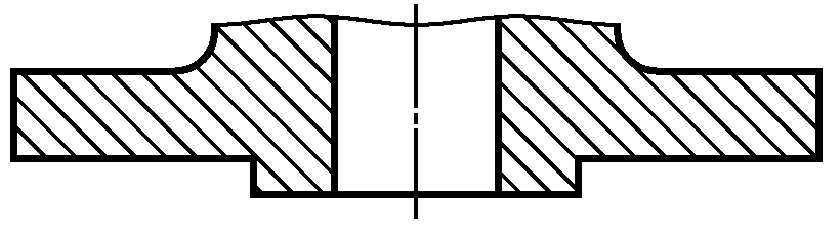

рис. 10

Исполнение E. Выступ

рис. 11

Исполнения D, M. Паз

рис. 12

Исполнения C, L. Шип

рис. 13

Исполнение K. Под линзовую прокладку

рис. 14

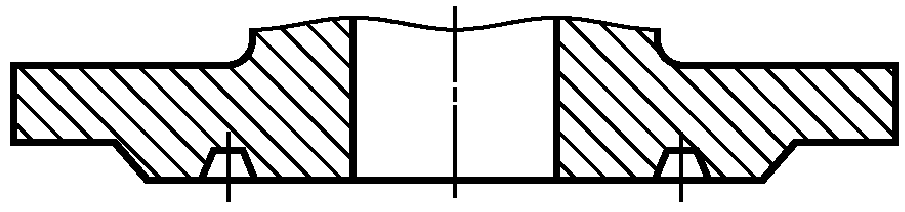

Исполнение J. Под прокладку овального сечения

Примечание. Уплотнительные поверхности исполнений L и M используют под фторопластовые прокладки.

Рисунок 2. Исполнения уплотнительных поверхностей

4.3. Применяемость фланцев номинального диаметра DN в зависимости от номинального давления PN для каждого типа фланцев приведена в таблице 1.

Таблица 1

Применяемость фланцев

рис. 15

Продолжение таблицы 1

рис. 16

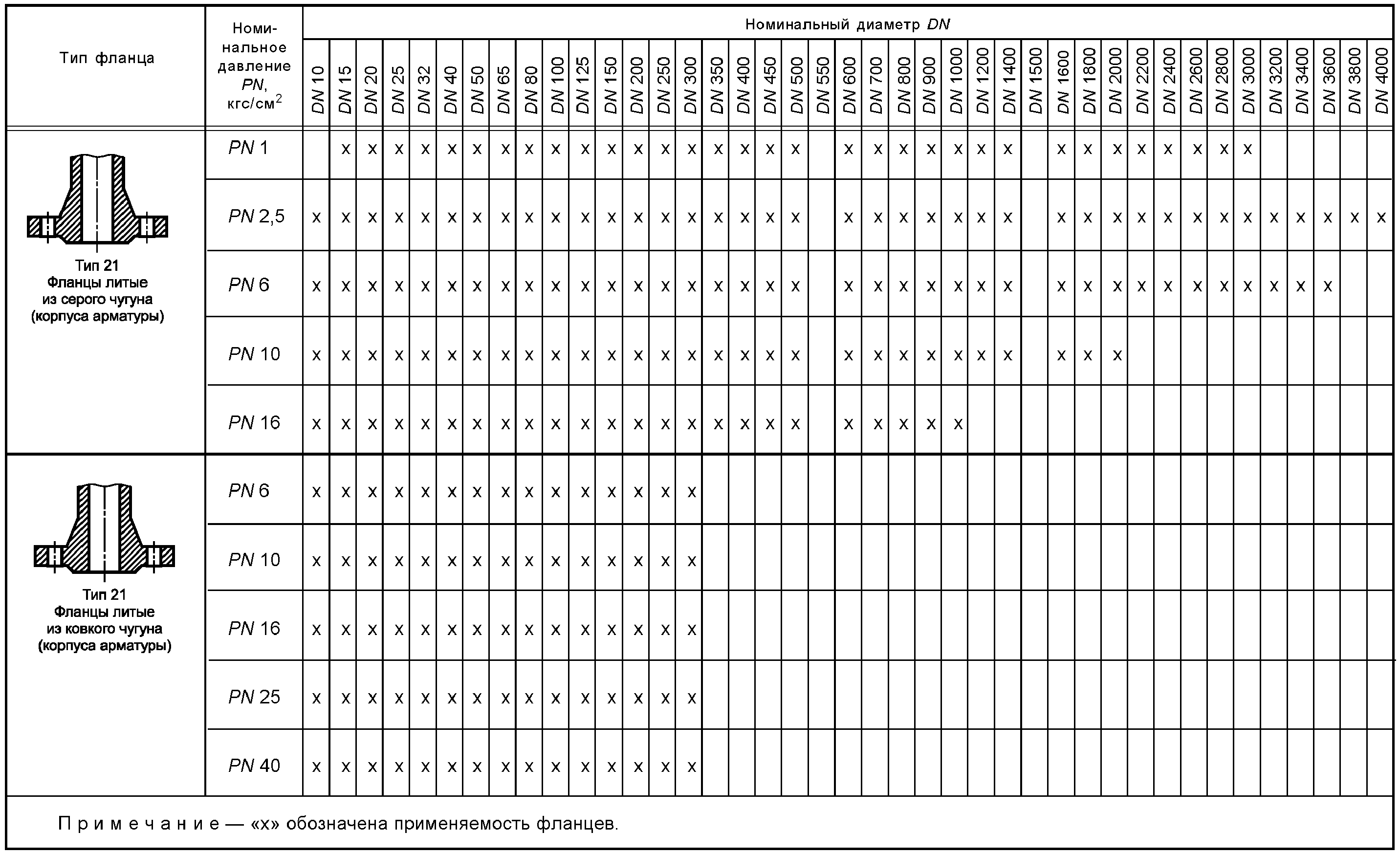

Окончание таблицы 1

рис. 17

5. РАЗМЕРЫ УПЛОТНИТЕЛЬНЫХ ПОВЕРХНОСТЕЙ

5.1. Размеры уплотнительных поверхностей фланцев на номинальное давление PN 1, PN 2,5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, PN 200 приведены на рисунке 3 и в таблице 2. Ряд 1 предпочтительный.

рис. 18

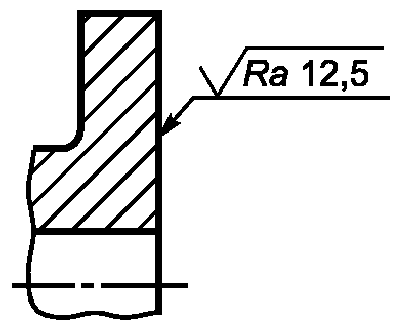

Исполнение A

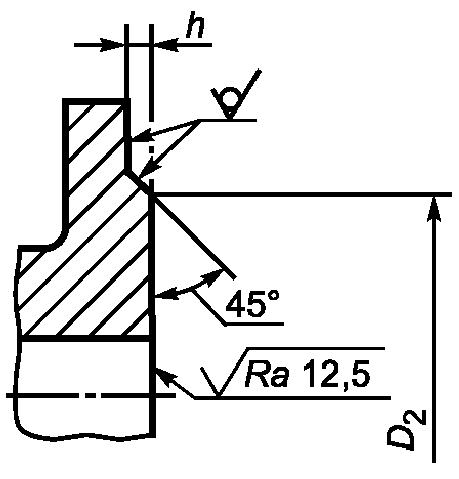

рис. 19

Исполнение B

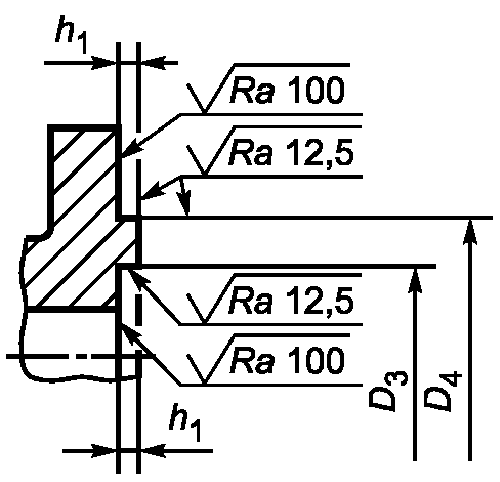

рис. 20

Исполнение C

рис. 21

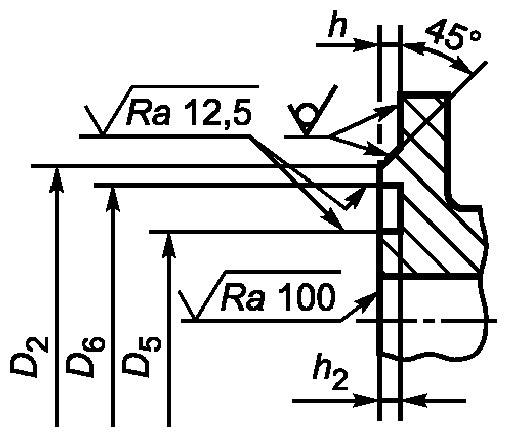

Исполнение D

рис. 22

Исполнение E

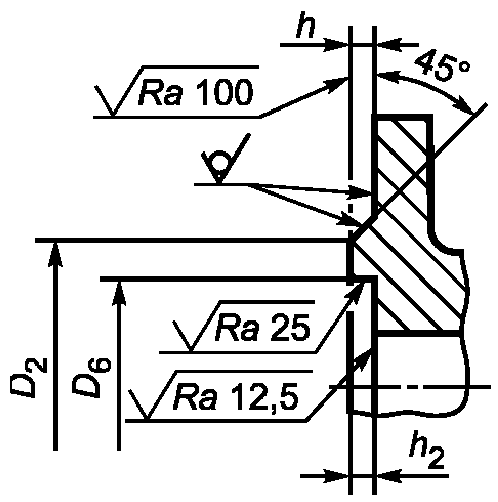

рис. 23

Исполнение F

рис. 24

Исполнение J

рис. 25

Исполнение K

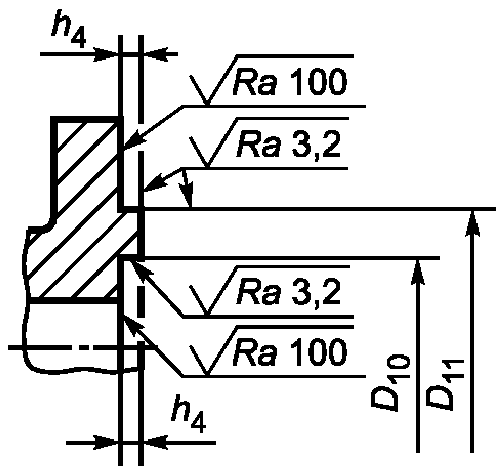

рис. 26

Исполнение L

рис. 27

Исполнение M

Примечание. Допускается вместо угла 45° выполнять скругление радиусом по КД.

Рисунок 3. Размеры уплотнительных поверхностей фланцев
на номинальные давления PN 1, PN 2,5, PN 6, PN 10, PN 16,
PN 25, PN 40, PN 63, PN 100, PN 160, PN 200

Таблица 2

Размеры уплотнительных поверхностей фланцев на номинальные
давления PN 1, PN 2,5, PN 6, PN 10, PN 16, PN 25, PN 40,
PN 63, PN 100, PN 160, PN 200 (см. рисунок 3)

                                                  Размеры в миллиметрах
DNPN, кгс/см2D 2D 3D 4D 5D 6D 7D 8D 9D 10D 11b 2hh 1h 2h 3h 4h 5
Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2
DN 10PN 13319-29-18-30----1830-243-43
PN 2,524342335
PN 6
PN 1041243423352335
PN 16
PN 25
PN 40
PN 634224-34-23-35-18355096,5
PN 100
PN 160-------------
PN 200
DN 15PN 13823-33-22-34----2234-243-43
PN 2,529392840
PN 6
PN 1046293928402840
PN 16
PN 25
PN 40
PN 634729-39-28-40-24355596,5
PN 100
PN 160
PN 20040
DN 20PN 14833-43-32-44----3244-243-43
PN 2,536503551
PN 6
PN 1056365035513551
PN 16
PN 25
PN 40
PN 635836-50-35-51-30455896,5
PN 100
PN 160
PN 200
DN 25PN 15841-51-40-52----4052-243-43
PN 2,543574258
PN 6
PN 1065435742584258
PN 16
PN 25
PN 40
PN 636843-57-42-58-35506896,5
PN 100
PN 160
PN 200
DN 32PN 16949-59-48-60----4860-243-43
PN 2,551655066
PN 6
PN 1076516550665066
PN 16
PN 25
PN 40
PN 637851-65-50-66-42657896,5
PN 100
PN 160
PN 200
DN 40PN 17855-69-54-70----5470-243-43
PN 2,561756076
PN 6
PN 1084617560766076
PN 16
PN 25
PN 40
PN 638861-75-60-76-527588936,5
PN 100
PN 160
PN 20091128,0
DN 50PN 18866-80-65-81----6581-243-43
PN 2,573877288
PN 6
PN 1099738772887288
PN 16
PN 25
PN 40
PN 6310273-87-72-88-6385102123843
PN 100
PN 16095115
PN 200129
DN 65PN 110886-100-85-101----85101-243-43
PN 2,59510994110
PN 6
PN 1011895109941109411043
PN 16
PN 25
PN 40
PN 6312295-109-94-110-851101321238
PN 100140
PN 160
PN 200130167
DN 80PN 1124101-115-100-116----100116-243-43
PN 2,5106120105121
PN 6
PN 10132106120105121105121
PN 16
PN 25
PN 40
PN 63133106-120-105-121-971151331238
PN 100150
PN 160130
PN 200160190
DN 100PN 1144117-137-116-138----116138-24,53,5-65
PN 2,5129149128150
PN 6
PN 10156129149128150128150
PN 16
PN 25
PN 40
PN 63158129-149-128-150-1241451701234,03,08
PN 100175
PN 160
PN 200190245
DN 125PN 1174146-166-145-167----145167-24,53,5-65
PN 2,5155175154176
PN 6
PN 10184155175154176154176
PN 16
PN 25
PN 40
PN 63155-175-154-176-1531752051234,03,08
PN 100210
PN 160190
PN 20020527114
DN 150PN 1199171-191-170-192----170192-24,53,5-65
PN 2,5183203182204
PN 6
PN 10211183203182204182204
PN 16
PN 25
PN 40
PN 63212183-203-182-204-1812052401234,03,0865
PN 100250
PN 1601410
PN 2002403061711
DN 200PN 1254229-249-228-250----228250-24,53,5-65
PN 2,5239259238260
PN 6
PN 10266239259238260238260
PN 16
PN 25274
PN 40284
PN 63285239-259-238-260-2432652851234,03,08
PN 100
PN 1602753151711
PN 200305380
DN 250PN 1309283-303-282-304----282304-24,53,5-65
PN 2,5292312291313
PN 6
PN 10319292312291313291313
PN 16
PN 25330
PN 40345
PN 63292-312-291-313-2983203451234,03,08
PN 100
PN 1603303801711
PN 200-----
DN 300PN 1363336-356-335-357----335357-24,53,5-65
PN 2,5343363342364
PN 6
PN 10370343363342364342364
PN 16
PN 25389
PN 40409
PN 63410343-363-342-364-3453754101245,04,08
PN 100
PN 1603802314
DN 350PN 1413386-406-385-407----385407-254-65
PN 2,5395421394422
PN 6
PN 10429395421394422394422
PN 16
PN 25448
PN 40465
PN 63395-421-394-422-3944204651248
PN 1001711
DN 400PN 1463463-456-435-457----435457-254-65
PN 2,5447473446474
PN 6
PN 10480447473446474446474
PN 16
PN 25503
PN 40535
PN 63447-473-446-474-4454805351248
PN 1001711
DN 450PN 1518489-509-488-510----488510-254-65
PN 2,5497523496524
PN 6
PN 10530497523496524496524
PN 16548
PN 25
PN 40560
PN 63------4--
DN 500PN 1568541-561-540-562----540562-254-65
PN 2,5549575548576
PN 6
PN 10582549575548576496524
PN 16609
PN 25
PN 40615
PN 63549-575-548-576-4
DN 600PN 1667635-661-634-662----634662-254-65
PN 2,5649675648676
PN 6
PN 10682651677650678648676
PN 16720
PN 25
PN 40735
PN 63----565
DN 700PN 1772737-763-736-764----736764-554-65
PN 2,5751777750778
PN 6
PN 10794751777750778750778
PN 16
PN 25820
PN 40840751-777-750-778-54
PN 63----------
DN 800PN 1878841-867-840-868----840868-554-65
PN 2,5856882855883
PN 6
PN 10901851877850878855883
PN 16
PN 25928
PN 40960----54
PN 63----------
DN 900PN 1978--------------554---
PN 2,5961987960988
PN 6
PN 101001
PN 16
PN 251028
PN 401070--
DN 1000PN 11078--------------565---
PN 2,51062109210601094
PN 6
PN 101112
PN 16
PN 251140
PN 401180------
DN 1200PN 11295--------------565---
PN 2,51262129212601294
PN 6
PN 101328
PN 16
PN 251350
PN 401380------
DN 1400PN 11510--------------565---
PN 2,51462149214601494
PN 6
PN 101530
PN 16
PN 251560
DN 1600PN 11710--------------565---
PN 2,51662169216601694
PN 6
PN 101730
PN 16
PN 251760
DN 1800PN 11918--------------565---
PN 2,51862189218601894
PN 6
PN 101950
PN 16
PN 251985
DN 2000PN 12125--------------565---
PN 2,52062209220602094
PN 6
PN 102150
PN 16
PN 252210
DN 2200PN 12295----------6-----
PN 2,5
PN 62335
PN 102370
DN 2400PN 12495----------6-----
PN 2,5
PN 62545
PN 102570
DN 2600PN 12695----------6-----
PN 2,5
PN 62750
PN 102780
DN 2800PN 12910----------6-----
PN 2,5
PN 62960
PN 103000
DN 3000PN 13110----------6-----
PN 2,5
PN 63160
PN 103210
DN 3200PN 2,53310----------6-----
PN 63370
DN 3400PN 2,53510----------6-----
PN 63580
DN 3600PN 2,53720----------6-----
PN 63790
DN 3800PN 2,53920----------6-----
DN 4000PN 2,54120----------6-----
Примечание. Ряд 2 соответствует [[1]](#p102642).

5.2. Размеры уплотнительных поверхностей фланцев на номинальные давления PN 20, PN 50, PN 110, PN 150 приведены на рисунке 4 и в таблице 3.

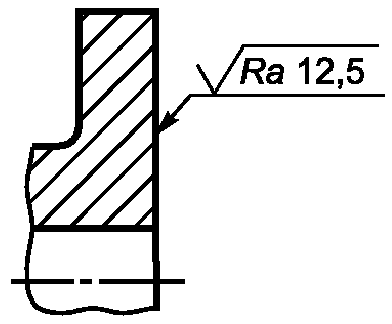

рис. 28

Исполнение A
(только PN 20 и PN 50)

рис. 29

Исполнение B

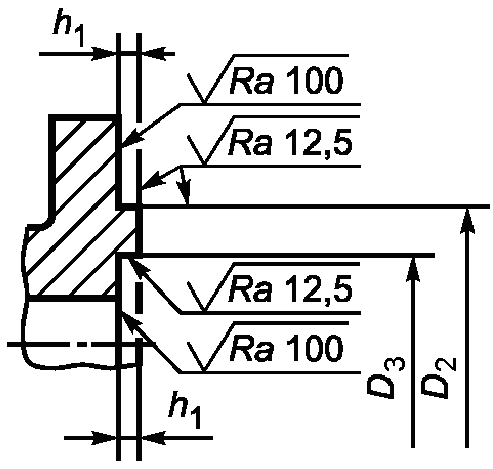

рис. 30

Исполнение C1

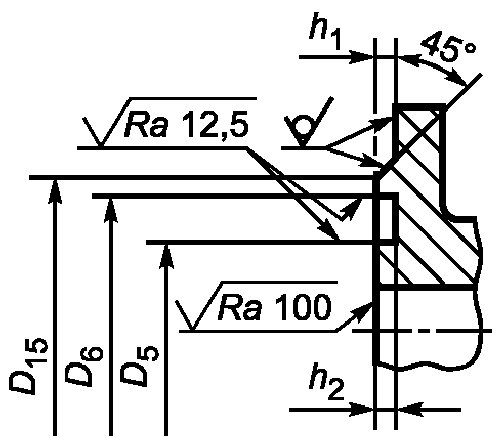

рис. 31

Исполнение D1

рис. 32

Исполнение C2

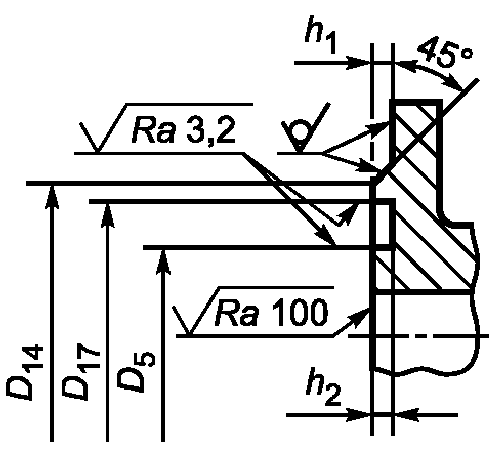

рис. 33

Исполнение D2

рис. 34

Исполнение E1

рис. 35

Исполнение F1

рис. 36

Исполнение E2

рис. 37

Исполнение F2

рис. 38

Исполнение J

Примечание. Допускается вместо угла 45° выполнять скругление радиусом по КД.

Рисунок 4. Размеры уплотнительных поверхностей фланцев
на номинальные давления PN 20, PN 50, PN 110, PN 150

Таблица 3

Размеры уплотнительных поверхностей фланцев на номинальные
давления PN 20, PN 50, PN 110, PN 150 (см. рисунок 4)

                                                  Размеры в миллиметрах
DNPN, кгс/см2D 2D 3D 4D 5D 6D 8D 9D 14D 15D 16D 17D 18b 2hh 1h 2h 3
DN 15PN 203525,518,524,036,5--44463536,520-275-
PN 5034,14517,145,56
PN 11076,35
PN 15039,6760,58,74
DN 20PN 204333,52432,044,5--52544344,525,5-275-
PN 5042,8863,58,746,35
PN 1107
PN 15044,4566,5
DN 25PN 205138,030,536,552,547,6263,557624849,5328,742756,35
PN 5050,8070
PN 1107
PN 15071,5
DN 32PN 2063,547,53846,06557,157367735758,539,58,742756,35
PN 5060,3279,5
PN 1107
PN 15081
DN 40PN 207354,044,552,574,565,0782,5738463,565,0468,742756,35
PN 5068,2890,5
PN 1107
PN 15092
DN 50PN 20927357,571,593,582,551029210382,584,0598,742756,35
PN 5010811,917,92
PN 1107
PN 15095,25124
DN 65PN 2010585,568,584,0106,5101,6012110511695,597,0708,742756,35
PN 5012711,917,92
PN 1107
PN 150107,95137
DN 80PN 2012710884,0106,5128,5114,30133127138117,5119,085,58,742756,35
PN 50123,8214611,917,92
PN 1107
PN 150156
DN 100PN 20157,5132109,5130,5159149,22171157,5168144,5146,01118,742756,35
PN 5017511,917,92
PN 1107
PN 150181
DN 125PN 20186160,5136,5159,0187,5171,45194186197173174,51388,742756,35
PN 50180,9821011,917,92
PN 1107
PN 150216
DN 150PN 20216190,5162189217,5193,68219216227203,5205163,58,742756,35
PN 50211,1224111,917,92
PN 1107
PN 150
DN 200PN 20270238213236,5271,5247,65273270281254255,5214,58,742756,35
PN 50269,8830211,917,92
PN 1107
PN 150308
DN 250PN 20324286267284,5325,5304,8330324335305306,5268,58,742756,35
PN 50323,8535611,917,92
PN 1107
PN 150362
DN 300PN 20381343317,5341,5382,5381406381392362363,5319,08,742756,35
PN 5041311,917,92
PN 1107
PN 150419
DN 350PN 20413374,5349373414,5396,88425413424394395,5351,08,742756,35
PN 50419,145711,917,92
PN 1107
PN 15046716,6611,13
DN 400PN 20470425400424471,5454,02483470481447,5449401,58,742756,35
PN 50469,950811,917,92
PN 1107
PN 15052416,6611,13
DN 450PN 20533,5489451487,5535517,52546533,5544511,5513452,58,742756,35
PN 50533,457511,917,92
PN 1107
PN 15059419,8412,70
DN 500PN 20584,5533,5501,5532586558,8597584,5595559560,5503,08,742756,35
PN 50584,263513,499,52
PN 1107
PN 15064819,8412,70
DN 550PN 20641------------2---
PN 50
PN 1107
PN 150
DN 600PN 20692,5641,5603640694673,1711692,5703,5667668,5605,08,742756,35
PN 50692,1574916,6611,13
PN 1107
PN 15077226,9715,88
DN 650PN 20749------------2---
PN 50749,3081019,8512,70
PN 1107
PN 15083230,1617,46
DN 700PN 20800------------2---
PN 50800,1086019,8512,70
PN 1107
PN 15088933,3417,46
DN 750PN 20857------------2---
PN 50857,2591819,8512,70
PN 1107
PN 15094633,3417,46
DN 800PN 20914------------2---
PN 50914,4098423,0014,30
PN 1107
PN 150100333,3417,46
DN 850PN 20965------------2---
PN 50965,20103523,0014,30
PN 1107
PN 150106736,5120,64
DN 900PN 201022------------2---
PN 501022,35109223,0014,30
PN 1107
PN 150112436,5120,64
DN 950PN 201073------------2---
PN 501029
PN 11010547
PN 1501099
DN 1000PN 201124------------2---
PN 501086
PN 11011117
PN 1501162
DN 1050PN 201194------------2---
PN 501137
PN 11011687
PN 1501213
DN 1100PN 201245------------2---
PN 501194
PN 11012267
PN 1501270
DN 1150PN 201295------------2---
PN 501245
PN 11012767
PN 1501334
DN 1200PN 201359------------2---
PN 501308
PN 11013347
PN 1501384
DN 1250PN 201410------------2---
PN 501359
7
PN 1101384
DN 1300PN 201460------------2---
PN 501410
7
PN 1101435
DN 1350PN 201511------------2---
PN 501467
7
PN 1101492
DN 1400PN 201575------------2--
PN 501518
7
PN 1101543
DN 1450PN 201626------------2---
PN 501575
7
PN 1101600
DN 1500PN 201676------------2---
PN 501625
7
PN 1101657
Примечание. Уплотнительные поверхности исполнений C1, D1, E1 и F1 неприменимы к фланцу PN 20 из-за возможного несоответствия между размерами.

6. РАЗМЕРЫ СТАЛЬНЫХ И ЧУГУННЫХ ФЛАНЦЕВ

6.1. Размеры стальных плоских приварных фланцев (тип 01) приведены на рисунке 5 и в таблице 4. Ряд 1 предпочтительный.

рис. 39

Рисунок 5. Размеры стальных плоских приварных фланцев
(тип 01) и схема монтажа к трубе

Таблица 4

Размеры плоских приварных стальных фланцев,
тип 01 (см. рисунок 5)

                                                  Размеры в миллиметрах
DNPN, кгс/см2d вbc 1DD 1dnНоминальный диаметр болтов или шпилек
Ряд 1Ряд 2Ряд 1Ряд 2
DN 10PN 115-10-27550114М10
PN 2,51812
PN 612
PN 1014906014М12
PN 1614
PN 2516
DN 15PN 119-10-28055114М10
PN 2,52212
PN 612
PN 1014956514М12
PN 1614
PN 20--129060,516М14
PN 25191614956014М12
DN 20PN 126-12-29065114М10
PN 2,527,514
PN 614
PN 10161057514М12
PN 1616
PN 20-28-141007016М14
PN 252627,518161057514М12
DN 25PN 133-12-310075114М10
PN 2,534,514
PN 614
PN 10161158514М12
PN 1618
PN 20--11079,516М14
PN 2533181158514М12
DN 32PN 139-12-312090144М12
PN 2,543,516
PN 615
PN 10161813510018М16
PN 1618
PN 20--1208916М14
PN 25392013510018М16
DN 40PN 146-13-3130100144М12
PN 2,549,516
PN 616
PN 10181814511018М16
PN 1620
PN 20--1913098,516М14
PN 2546221814511018М16
DN 50PN 159-13-3140110144М12
PN 2,561,516
PN 616
PN 10182016012518М16
PN 1622
PN 20-62-21150120,5
PN 255961,52420160125
DN 65PN 178-14-4160130144М12
PN 2,577,516
PN 616
PN 102020180145188М16
PN 1624
PN 20-74,5-24139,54
PN 257877,524221458
DN 80PN 191-14-4185150144М16
PN 2,590,518
PN 618
PN 102020195160188
PN 1624
PN 20--26190152,54
PN 259126241951608
DN 100PN 1110 116-14-4205170184М16
PN 2,5110 11611618
PN 6100 11618
PN 10110 11622222151808
PN 16110 11626
PN 20--27230190,5
PN 25110 116282619022М20
DN 125PN 1135 142-16-4235200188М16
PN 2,5135 142141,520
PN 6135 14220
PN 10135 1422422245210
PN 16135 14228
PN 20-143,5-2825521622М20
PN 25135 142141,53027022026М24
DN 150PN 1154 161 170-16-4260225188М16
PN 2,5154 161 170170,520
PN 6154 161 17020
PN 10154 161 170242428024022М20
PN 16154 161 17028
PN 20--31241,5
PN 25154 161 170303030025026М24
DN 200PN 1222-18-4315280188М16
PN 2,5221,522
PN 622
PN 10242433529522М20
PN 16302612
PN 20--34345298,58
PN 2522232323603102612М24
DN 250PN 1273-21-63703351812М16
PN 2,5276,524
PN 623
PN 10262639035022М20
PN 16312840535526М24
PN 20-276-38362
PN 25273276,5343542537030М27
DN 300PN 1325-22-64353952212М20
PN 2,5327,524
PN 624
PN 102828440400
PN 16323246041026М24
PN 20-327-42485432
PN 25325327,536384303016М27
DN 350PN 1377-22-74854452212М20
PN 2,5359,526
PN 626
PN 10283050046016
PN 16343552047026М24
PN 20-359-4353547629,512М27
PN 25377359,542425504903316М30
DN 400PN 1426-22-75404952216М20
PN 2,541128
PN 628
PN 10303256551526М24
PN 16383858052530М27
PN 20-410,5-4860054029,5
PN 25426411444661055036М33
DN 450PN 1480-24-75905502216М20
PN 2,546230
PN 628
PN 1030356155652620М24
PN 16424264058530М27
PN 20--5263557832,516М30
PN 2548048506606003620М33
DN 500PN 1530-24-76406002220М20
PN 2,5513,532
PN 629
PN 10323867062026М24
PN 16484671065033М30
PN 20-513-5670063532,5
PN 25530513,5525373066036М33
DN 600PN 1630-25-77557052620М24
PN 2,5616,536
PN 630
PN 10364278072530М27
PN 16505284077036М33
PN 20-616-62815749,535,5
PN 25630616,5546884077039М36
DN 700PN 1720-26-98608102624М24
PN 2,5<*>36
PN 63240
PN 10-39-89584030М27
PN 165291036М33
PN 256096087542М39
DN 800PN 1820-26-99759203024М27
PN 2,5<*>3830
PN 63244
PN 10-42-101095033М30
PN 1654102039М36
PN 2568107599048М45
DN 900PN 1920-28-9107510203024М27
PN 2,5<*>40
PN 63448
PN 10-45-111010503328М30
PN 1659112039М36
DN 1000PN 11020-30-10117511203028М27
PN 2,5<*>42
PN 63652
PN 10-48-1220116036М33
PN 16631255117042М39
DN 1200PN 11220-30-10137513203032М27
PN 2,5<*>44
PN 639601400134033М30
PN 101220-56-1455138039М36
PN 161220761485139048М45
DN 1400PN 11420-32-10157515203036М27
PN 2,5<*>48
PN 648681620156036М33
PN 10-65-1675159042М39
DN 1600PN 11620-32-10178517303040М27
PN 2,5<*>51
PN 653761820176036М33
PN 10-75-1915182048М45
DN 1800PN 11820-35-10198519303044М27
PN 2,5<*>54
PN 6--842045197039М36
DN 2000PN 12020-35-10219021303048М27
PN 2,5<*>58
PN 6--922265218042М39
DN 2200PN 12200-42-10240523403352М30
PN 2,5
DN 2400PN 12420-47-10260525403356М30
PN 2,5
<*> Диаметр расточки задает заказчик.
Примечания. 1. Ряд 2 соответствует [[1]](#p102642).
2. Размер c , может уточняться в зависимости от технологии сварки 1 и размера трубы.
3. Фланцы должны изготавливаться с уплотнительными поверхностями исполнений A, B, C, D, E, F, L и M.

6.2. Размеры фланцев стальных свободных на приварном кольце (тип 02) приведены на рисунке 6 и в таблице 5. Ряд 1 предпочтительный.

рис. 40

Примечание. Шероховатость поверхностей A Ra <= 25 мкм.

Рисунок 6. Размеры фланцев стальных свободных на приварном
кольце (тип 02) и схема монтажа к трубе

Таблица 5

Размеры фланцев стальных свободных на приварном кольце,
тип 02 (см. рисунок 6)

                                                  Размеры в миллиметрах
DNPN, кгс/см2D 0D 2d вbb 1cc 1DD 1dnНоминальный диаметр болтов
Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2или шпилек
DN 10PN 116-35-15-10-8-4-27550114М10
PN 2,5
PN 621331812103
PN 10424112141012906014М12
PN 161412
PN 251614
DN 15PN 120-40-19-10-8-4-28055114М10
PN 2,5
PN 625382212103
PN 10474612141012956514М12
PN 161412
PN 251614
DN 20PN 127-50-26-10-10-4-29065114М10
PN 2,5
PN 6314827,514104
PN 105856141612141057514М12
PN 161614
PN 251816
DN 25PN 134-60-33-12-10-5-310075114М10
PN 2,5
PN 6385834,514104
PN 106865141612141158514М12
PN 161614
PN 251816
DN 32PN 141-70-39-12-10-5-312090144М12
PN 2,5
PN 6466943,516105
PN 104778651618121413510018М16
PN 16761816
PN 2520
DN 40PN 148-80-46-12-10-5-3130100144М12
PN 2,5
PN 6537849,516105
PN 1088841818121414511018М16
PN 162016
PN 252218
DN 50PN 161-90-59-12-12-5-3140110144М12
PN 2,5
PN 6658861,516125
PN 10102991820141616012518М16
PN 162016
PN 252218
DN 65PN 180-100-78-14-14-6-4160130144М12
PN 2,5
PN 68110877,516126
PN 1012211820201616180145188М16
PN 162218
PN 25242220
DN 80PN 193-128-91-14-14-6-4185150184М16
PN 2,5
PN 69412490,518126
PN 10133132222016161951608
PN 162418
PN 2526242018
DN 100PN 1112-148-110-14-14-6-4205170184М16
PN 2,5118116
PN 6112 118120144110 11611618146
PN 10112 118158156110 116242216182151808
PN 16112 118110 1162620
PN 25112 118110 1162826222023019022М20
DN 125PN 1138-178-135-14-14-6-4235200184М16
PN 2,5145142
PN 6138 145145174135 142141,520146
PN 10138 145184184135 142262218182452108
PN 16138 145135 1422820
PN 25138 145135 1423028242227022026М24
DN 150PN 1157 164-202-154 161-16-16-6-4260225188М16
PN 2,5173170
PN 6157 164 173174199154 161 170170,520146
PN 10157 164 173212211154 161 1702624182028024022М20
PN 16157 164 173154 161 170282220
PN 25157 164 173154 161 1703030242430025026М24
DN 200PN 1225-258-222-18-18-8-4315280188М16
PN 2,5
PN 6226254221,522166
PN 102682662624202033529522М20
PN 1628262212
PN 252782743032242636031026М24
DN 250PN 1279-312-273-20-18-11-63703351812М16
PN 2,5
PN 6281309276,524188
PN 103203192826222239035022М20
PN 1630282440535526М24
PN 253353303235262642537030М27
DN 300PN 1331-365-325-24-20-11-64353952212М20
PN 2,5
PN 6333365363327,524188
PN 1037037030282222440400
PN 163232242446041026М24
PN 25390389343826284854303016М27
DN 350PN 1383-415-377-28-20-12-74854452212М20
PN 2,5
PN 6365413359,526188
PN 10430429359,03230242250046016
PN 163435262652047026М24
PN 25450448359,53842283255049033М30
DN 400PN 1433-465-426-32-24-12-75404952216М20
PN 2,5
PN 641046341128208
PN 104164824803432262456551526М24
PN 163638282858052530М27
PN 255055034246303461055036М33
DN 450PN 1487-520-480-34-24-12-75905502216М20
PN 2,5
PN 646751846230208
PN 105325303526246155652620М24
PN 165483842283064058530М27
PN 255554550303666060036М33
DN 500PN 1537-570-530-38-26-12-76406002220М20
PN 2,5
PN 6519568513,532228
PN 1051058558238282667062026М24
PN 166094246303271065033М30
PN 255196155056323873066036М33
DN 600PN 6-622-667-616,5-36-22-877557052620М24
PN 10682422678072530М27
PN 16720523284077036М33
PN 25684039М36
Примечания. 1. Ряд 2 соответствует [[1]](#p102642).
2. Размер c может уточняться в зависимости от технологии сварки 1 и размера трубы.
3. Кольца должны изготавливаться с уплотнительными поверхностями исполнений A, B, C, D, E, F, L и M.

6.3. Размеры стальных свободных фланцев на отбортовке (тип 03) и на хомуте под приварку (тип 04) приведены на рисунке 7 и в таблице 6.

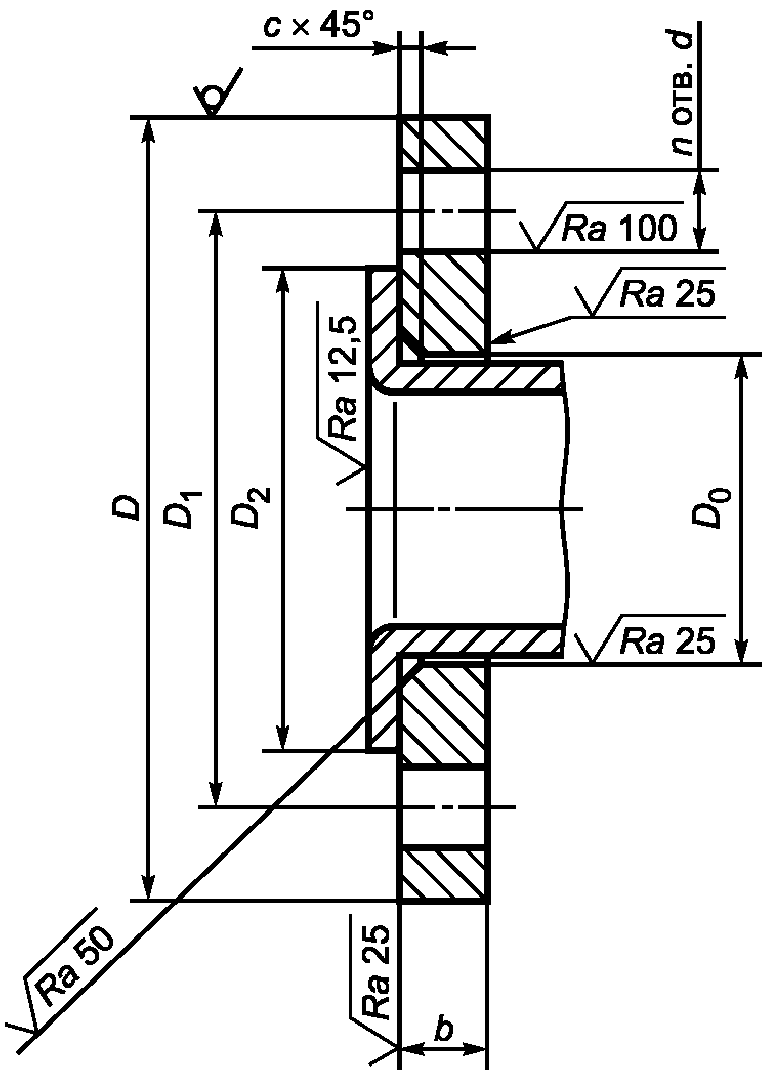

рис. 41

Тип 03

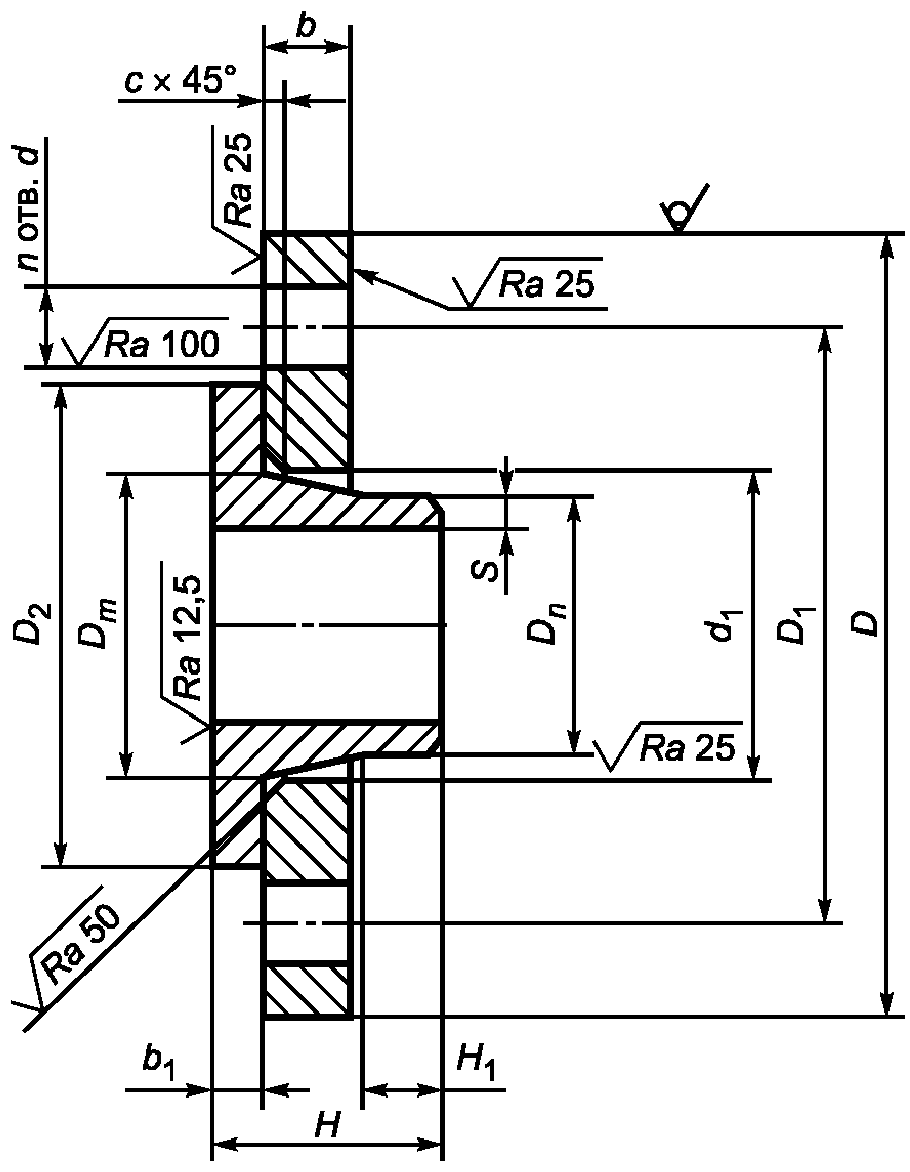

рис. 42

Тип 04

Рисунок 7. Размеры стальных свободных фланцев
(типы 03 и 04) и схема монтажа к трубе

Таблица 6

Размеры стальных свободных фланцев на отбортовке
и на хомуте под приварку, типы 03 и 04 (см. рисунок 7)

                                                  Размеры в миллиметрах
DNPN, кгс/см2DD 0D 1D 2D mD ndd 1bb 1cHH 1nSНоминальный диаметр болтов или шпилек
DN 10PN 675215033--11-12-3--4-М10
PN 109060412817,2143114123562,3М12
PN 16
PN 25
DN 15PN 680255538--11-12-3--4-М10
PN 109565463221,3143514123863,2М12
PN 16
PN 25
DN 20PN 690316548--11-14-4--4-М10
PN 1010575564026,9144216144063,2М12
PN 16
PN 25
DN 25PN 6100387558--11-14-4--4-М10
PN 1011585654633,7144916144063,2М12
PN 16
PN 25
DN 32PN 6120469069--14-16-5--4-М12
PN 1013547100765642,4185918144263,6М16
PN 16
PN 25
DN 40PN 61305310078--14-16-5--4-М12
PN 10145110846448,3186718144573,6М16
PN 16
PN 25
DN 50PN 61406511088--14-16-5--4-М12
PN 10160125997460,3187720164884М16
PN 16
PN 25
DN 65PN 616081130108--14-16-6--4-М16
PN 101891451189276,118962016451082,9
PN 16
PN 2522525,0
DN 80PN 618594150124--18-18-6--4-М16
PN 1019516013211088,91142016501083,2
PN 16
PN 25241858125,6
DN 100PN 6205120170144--18-18-6--8-М16
PN 10215180156130114,3134221852123,6
PN 16
PN 25230190134221382620656,3М24
DN 125PN 6235145200174--18-20-6--8-М16
PN 10245210184158139,7162221855124,0
PN 16
PN 25270220162261662822686,3М24
DN 150PN 6260174225199--18-20-6--8-М16
PN 10285240211184168,322188242055124,5М20
PN 16
PN 25300250190261943024757,1М24
DN 200PN 6315226280254--18-22-6--8-М16
PN 10335295266234219,122240242062166,3М20
PN 162612
PN 2536031027424426250322680М24
DN 250PN 6370281335309--18-24-8--12-М16
PN 1039035031928827322294262268166,3М20
PN 16405355262870М24
PN 254253703302963030235268818М27
DN 300PN 6435333395363--22-24-8--12-М20
PN 10440400370342323,9348282268167,1
PN 1646041026322478М24
PN 25485430389350303563828921816М27
DN 350PN 6485365445413--22-26-8--12-М20
PN 10500460429390355,640030226816168
PN 1652047026352682М24
PN 2555049044539833408423210020М30
DN 400PN 6540410495463--22-28-8--16-М20
PN 10565416515480440406,426450322472168,8М24
PN 1658053544430454382885М27
PN 2561055050345236462463411020М33
DN 450PN 6590467550518--22-30-8--16-М20
PN 1061556553048845726498352472162010М24
PN 1664058554849030500423087М27
PN 2566060050036510503611020М33
DN 500PN 6640519600568--22-32-8--20-М20
PN 10670620582540508265503826751611М24
PN 1671051065060954633556463290М30
PN 2573051966055836568563812520М33
DN 600PN 6755622705667--26-36-8--20-М24
PN 10780725682640610306504226801812,5М27
PN 168407707206503666052329516М33
PN 2566039670684012520М36

6.4. Размеры стальных фланцев приварных встык (тип 11) приведены на рисунке 8 и в таблице 7. Ряд 1 предпочтительный.

рис. 43

Примечания. 1. Разделка кромки под сварку для ряда 2 приведена на рисунке 13.

2. Радиусы R — по КД.

Рисунок 8. Размеры стальных фланцев приварных
встык (тип 11)

Таблица 7

Размеры стальных фланцев приварных встык, тип 11
(см. рисунок 8)

                                                  Размеры в миллиметрах
DNPN, кгс/см2D mD nd 1bHH 1DD 1dnНоминальный диаметр болтов или шпилек
Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2Ряд 1Ряд 2
DN 10PN 122-15-8-10-25-57550114М10
PN 2,52617,2141228
PN 61229
PN 10252812,6143535906014М12
PN 162614
PN 2516
PN 40
PN 6334---18-48-10070
PN 10045
DN 15PN 128-19-12-10-28-68055114М10
PN 2,53021,317,71230
PN 61230
PN 10303214,9143538956514М12
PN 1614
PN 20-30-21,5-16-11,5-489060,516М14
PN 2530321921,31214,916143538956514М12
PN 40
PN 50-38-21,5-16-14,5-5266,516М14
PN 6338-19-12-18-48-1057514М12
PN 10020
PN 110-38-21,5-<*>-21,5-529566,516М14
PN 15029,56012082,522М20
PN 16038-19-12-20-52-1057514М12
PN 20040231426541208222М20
DN 20PN 136-26-18-10-30-69065114М10
PN 2,53826,923,51432
PN 61232
PN 10384020,5141638401057514М12
PN 16
PN 20-38-26,5-21-13-521007016М14
PN 2538402626,91820,5161636401057514М12
PN 40
PN 50-48-26,5-21--5712082,518М16
PN 6348-26-18-20-56-12590
PN 1002253
PN 110-48-26,5-<*>-23-5712082,5
PN 1504432,5701308922М20
PN 16048-26-18-22-58-1259018М16
PN 200462919285713022М20
DN 25PN 142-33-25-10-30-610075114М10
PN 2,54233,729,71435
PN 61432
PN 10454627,31640401158514М12
PN 16
PN 20-49-33,5-26,5-14,5-5611079,516М14
PN 2545463333,72527,3161638401158514М12
PN 40
PN 50-54-33,5-26,5-17,5-621258918М16
PN 6352-33-25-22-58-135100
PN 10024
PN 110-54-36,5-<*>-24,5-6212589
PN 1505233,53673150101,526М24
PN 16052-33-25-24-58-13510018М16
PN 2005436286215010226М24
DN 32PN 150-39-31-10-30-712090144М12
PN 2,55542,437,81635
PN 61435
PN 10555635,21518424213510018М16
PN 16
PN 20-59-42-35-16-571208916М14
PN 2556563942,43135,21818454213510018М16
PN 40
PN 50-64-42-35-19,5-6598,5
PN 6364-39-31-23-62-15011022М20
PN 10024
PN 110-64-42-<*>-28-6713598,518М16
PN 150367316011126М24
PN 16064-39-31-24-67-15011022М20
PN 200433016011526М24
DN 40PN 160-46-38-12-36-7130100144М12
PN 2,56248,343,71638
PN 61538
PN 10626441,11618454514511018М16
PN 1664
PN 20-65-48,5-41-17,5-6213098,516М14
PN 2564644648,33841,11918484514511018М16
PN 40
PN 50-70-48,5-41-21-68155114,522М20
PN 6374-46-37-24-68-165125
PN 100762670
PN 110-70-48,5-<*>-29,5-70155114,5
PN 150398318012429,5М27
PN 16076-46-37-28-75-16512522М20
PN 2007449363117012426М24
DN 50PN 170-58-49-12-36-8140110144М12
PN 2,57460,355,71638
PN 61538
PN 107652,31620454816012518М16
PN 1648
PN 20-78-60,5-52,5-19,5-64150120,5
PN 2576745860,34952,320204848160125
PN 4048
PN 50-84-60,5-52,5-22,5-701651278
PN 6386-58-47-26-70-175135224М20
PN 10045287119514526М24
PN 110-84-60,5-<*>-32,5-73165127188М16
PN 15010545,510221516526М24
PN 16086-58-45-30-78-101951454
PN 200105614640982101608
DN 65PN 188-77-66-12-36-9160130144М12
PN 2,58876,170,91638
PN 61538
PN 10949270,31820484510180145188М16
PN 1650
PN 20-90-73-62,5-22,5-70139,54
PN 2596927776,16666,1222253521458
PN 40
PN 50-100-73-62,5-22,5-7619014922М20
PN 63106-77-64-28-75-200160
PN 10011062328322017026М24
PN 110-100-73-<*>-36-79190149,522М20
PN 15012448,5105245190,529,5М27
PN 160110-77-62-34-88-22017026М24
PN 20013890684812126020330М27
DN 80PN 1102-90-78-14-38-10185150184М16
PN 2,510288,983,11842
PN 61640
PN 1010511082,5182050501951608
PN 161102053
PN 20-108-89-78-24-7012190152,54
PN 251101109088,97877,72255581951608
PN 401122458
PN 50-118-89-78-29-79210168,522М20
PN 63120-90-77-30-75-170
PN 10012475349023018026М24
PN 110-117-89-<*>-39-83210168,522М20
PN 15012745,5102240190,526М24
PN 160124-90-75-36-93-230180
PN 200162110805413529023033М30
DN 100PN 1122-110-96-14-40-10205170184М16
PN 2,5130114,3107,91845
PN 61641
PN 10128107,1202251522151808
PN 1613053
PN 20-135-114,5-102,5-24-76230190,5
PN 25132134110114,396101,724616519022М20
PN 401382668
PN 50-146-114,5-102,5-32-86255200
PN 63140-110-94-32-80-25026М24
PN 100146923810026521030М27
PN 110-152-114,5---45,5-1021427521626М24
PN 15015951,511429023532,5М30
PN 160146-110-92-40-103-26521030М27
PN 2002081351026617836029239М36
DN 125PN 1148-135-121-14-40-10235200188М16
PN 2,5155139,7132,51848
PN 61843
PN 10156158131,722226055245210
PN 16
PN 20-164-141,5-128-24-891225521622М20
PN 25160162135139,7121127,12626686827022026М24
PN 4012028
PN 50-178-141,5-128-35-9828023522М20
PN 63172-135-118-36-98-29524030М27
PN 1001801124211531025033М30
PN 110-189-141,5-<*>-51,5-11433026729,5М27
PN 15019058127350279,535,5М33
PN 160180-135-112-44-118-1431025033М30
PN 200234170130761783853183912М36
DN 150PN 1172-161-146-14-41-10260225188М16
PN 2,5184168,3160,32048
PN 61846
PN 10180159,32224605528024022М20
PN 16
PN 20-192-168,5-154-25,5-8912241,5
PN 25186190161168,3146154,12828717530025026М24
PN 4014530
PN 50-206-168,5-154-37-983202702212М20
PN 63206-161-142-38-108-340280338М30
PN 1002141364612835029012
PN 110-222-168,5-<*>-55-11735529229,5М27
PN 15023563140380317,532,5М30
PN 160214-161-136-50-133-1435029033
PN 2002661961508219344036045М42
DN 200PN 1235-222-202-16-48-16315280188М16
PN 2,5236219,1210,12255
PN 62053
PN 10240234206,52224616233529522М20
PN 162412
PN 20-246-219-202,5-29-10220345298,58
PN 25245244222219,1202206,5303078803603102612М24
PN 40250200203,13834888837532030М27
PN 50-260-219-202,5-41,5-11138033026М24
PN 63264-222-198-44-113-40534533М30
PN 1002761905414343036039М36
PN 110-273-219-<*>-62,5-1332242034933М30
PN 15029870,5162470393,539М36
PN 160276-222-190-60-148-430360
PN 2003402481929223353544052М48
DN 250PN 1288-278-254-19-48-163703351812М16
PN 2,52902732632460
PN 62902153
PN 10290288260,42426636839035022М20
PN 16292262668702040535526М24
PN 20-305--254,5-30,5-10236226
PN 25300296278254260,43232788842537030М27
PN 40310306252253423810110544538533М30
PN 50-321--254,5-48-117387,529,516М27
PN 63316-278-246-48-118-4704003912М36
PN 10034023660163500430
PN 110-343-273-<*>-70,5-15251043235,516М33
PN 1503687718454547039М36
PN 160340-278-236-68-168-2250043012
PN 2004603302541103036705725616М52
DN 300PN 1340-330-303-20-49-184353952212М20
PN 2,5342323,9312,72462
PN 62254
PN 10345309,726266468440400
PN 16346282870782046041026М24
PN 20-365-324-305-32-114485432
PN 25352350330323,9303309,7363484924303016М27
PN 40368362301303,9464211611551045033М30
PN 50-375-324-305-51-13052045132,5
PN 63370-330-294-54-124-53046039М36
PN 1004002847018458550045М42
PN 110-400-324-<*>-74-15656048935,520М33
PN 15041986,5200600533,539М36
PN 160400-330-284-78-189-5855004516М42
DN 350PN 1390-382-351-20-49-204854452212М20
PN 2,5385355,6344,42462
PN 62254
PN 10400390339,62626646850046016
PN 163230748252047026М24
PN 20-400-355,5-<*>-35-1272253547629,512М27
PN 25406398382355,6351339,64038891005504903316М30
PN 40418408333,6524612012557051036М33
PN 50-426-355,5-<*>-54-143585514,532,520М30
PN 63430-382-342-60-144-5955253916М36
PN 1004603327619965556052М48
PN 110-432-355,5-<*>-77-1656055273920М36
PN 1504519321364055942М39
DN 400PN 1440-432-398-20-49-205404952216М20
PN 2,5438406,4393,82465
PN 62254
PN 10445440388,82626647256551526М24
PN 164504443632798558052530М27
PN 20-457-406,5-<*>-37-127600540
PN 25464452432406,4398388,8444010411061055036М33
PN 40480462381,4585013913566058539М36
PN 50-483-406,5-<*>-57,5-146650571,53620М33
PN 63484-432-386-66-159-6705854516М42
PN 1005103768020471562052М48
PN 110-495-406,5-<*>-83,5-178226856034220М39
PN 1505089621670561645М42
DN 450PN 1494-484-450-20-54-225905502216М20
PN 2,5492457444,42465
PN 622
PN 10500488437262869726155652620М24
PN 165064903840898764058530М27
PN 20-505--<*>--14063557832,516М30
PN 2551550048445043746461041106606003620М33
PN 40530448428,6605713913568061039М36
PN 50-533--<*>-60,5-159710628,535,524М33
PN 11054690184247456544520М42
PN 15056510922978568651М48
DN 500PN 1545-535-501-23-54-206406002220М20
PN 2,5538508495,42668
PN 654
PN 10550540486282869752267062026М24
PN 165595464244949071065033М30
PN 20-559--<*>-43-14570063532,5
PN 25570558535500486484810412573066036М33
PN 40580562495476625714414075567042М39
PN 50-587--<*>-63,5-1627756863624М33
PN 63594-535485-70-169-8007055220М48
PN 110-610-508-<*>-96-1908157244524М42
PN 150672115248855749,55520М52
DN 550PN 50-640-559-<*>-66,5-165248407434224М39
PN 11066555910219787077848М45
DN 600PN 1650-636-602-24-60-187557052620М24
PN 2,5640610597,43070
PN 6
PN 105852934708078072530М27
PN 166606504654959584077036М33
PN 20-664-609,5-<*>-48-152815749,535,5
PN 2567066063661060058554581201252084077039М36
PN 40686666595575637214515089079548М45
PN 50-702-609,5-<*>-70-1689158134224М39
PN 63704-636-585-76-185-9258205620М52
PN 110-718-609,5-<*>-109-2039408385124М48
PN 1507491472671040901,56820М64
DN 700PN 1740-726-692-24-60-208608102624М24
PN 2,5740711<*>2670
PN 6
PN 107447463030708089584030М27
PN 16750750483810010091036М33
PN 25766760690584613012596087542М39
PN 40790--695-68-165-99590052М48
DN 800PN 1844-826-792-24-65-209759203024М27
PN 2,5842813<*>2670
PN 6
PN 1085084832328090101095033М30
PN 165038100105102039М36
PN 25874864790605014013522107599048М45
PN 40908--795-76-195-1135103056М52
PN 63920785902301165105062М56
DN 900PN 1944-926-892-26-65-20107510203024М27
PN 2,5942914<*>2670
PN 6
PN 1095094834348595111510503328М30
PN 169585240115110112039М36
PN 259809689146254150145221185109048М45
PN 401024--985-79-220-1250114056М52
PN 631050885932701285117062М56
DN 1000PN 11044-1028-992-26-65-16117511203028М27
PN 2,510451016<*>2670
PN 6
PN 101050105034348595221230116036М33
PN 161060105654421151201255117042М39
PN 25108410706458155155221315121055М52
PN 401140--995-82-240-13601250
PN 631160-985972851415129070М64
DN 1200PN 11244-1228-1192-28-70-16137513203032М27
PN 2,512451220<*>2670
PN 612481248287590201400134033М30
PN 1012561256383895115251455138039М36
PN 16126812605648130130301485139048М45
PN 251288--1192-67-165-1525142055М52
PN 4013501195852551575146062М56
PN 631386--1185-100-320-1665153078М72
DN 1400PN 11445-1428-1392-28-70-16157515203036М27
PN 2,514451420<*>2670
PN 61456145232329090201620156036М33
PN 10-1460---42-120251675159042М39
PN 1614655214530168548М45
DN 1600PN 11616-1628-1592-28-70-20178517303040М27
PN 2,516451620<*>2680
PN 6166016553734100901830176036М33
PN 10-1666---46-130251915182048М45
PN 1616685816035193055М52
DN 1800PN 2,5-1845-1820-<*>-26-8020199019303044М27
PN 61855361002045197039М36
PN 10186650140302115202048М45
PN 1618706217035213055М52
DN 2000PN 2,5-2045-2020-<*>-26-80222190213029,548М27
PN 6205838110252265218042М39
PN 10207054150302325223048М45
PN 1620726619040234560М56
DN 2200PN 2,5-2248-2220-<*>-28-9025240523403352М30
PN 62260421152475239042М39
PN 10227558160352550244055М52
DN 2400PN 2,5-2448-2420-<*>-28-9025260525403356М30
PN 62462441252685260042М39
PN 10247862170352760265055М52
DN 2600PN 2,5-2648-2620-<*>-28-9025280527403360М30
PN 62665461302905281048М45
PN 10268066180402960285055М52
DN 2800PN 2,5-2848-2820-<*>-30-9025303029603664М33
PN 6286548135303115302048М45
PN 10288270190403180307055М52
DN 3000PN 2,5-3050-3020-<*>-30-9025323031603668М33
PN 6306850140303315322048М45
PN 10308575200453405329060М56
DN 3200PN 2,5-3250-3220-<*>-30-9025343033603672М33
PN 6327254150303525343048М45
DN 3400PN 2,5-3450-3420-<*>-32-9528363035603676М33
PN 6347556160353735364048М45
DN 3600PN 2,5-3652-3620-<*>-32-10028384037703680М33
PN 6367860165353970386055М52
DN 3800PN 2,5-3852-3820-<*>-34-10028404539703980М36
DN 4000PN 2,5-4052-4020-<*>-34-10028424541703984М36
<*> Размер задается заказчиком.
Примечания. 1. Ряд 2 соответствует [[1]](#p102642).
2. Допускается вместо размера H изготавливать с уклоном 1:2,5 1 от размера D . m
3. Фланцы должны изготавливаться с уплотнительными поверхностями исполнений:
- A, B — для фланцев на PN <= 63; — C, D, E, F, J, K, L, M — для всех PN.

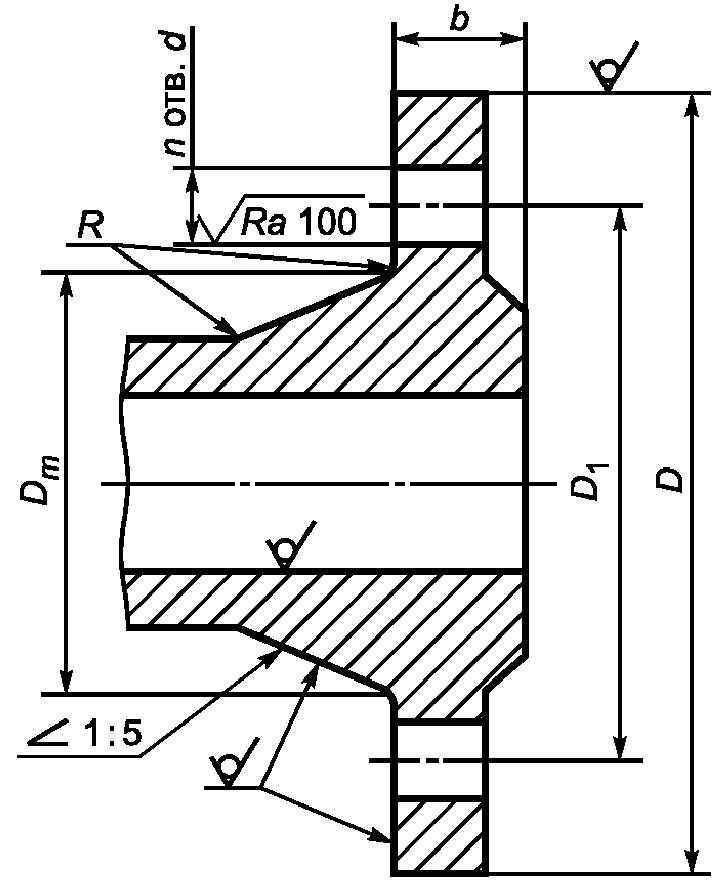

6.5. Размеры литых стальных фланцев корпуса арматуры (тип 21) приведены на рисунке 9 и в таблице 8. Ряд 1 предпочтительный.

рис. 44

Примечание. Радиус R — по КД.

Рисунок 9. Размеры литых стальных фланцев корпуса
арматуры (тип 21)

Таблица 8

Размеры литых стальных фланцев корпуса арматуры,
тип 21 (см. рисунок 9)

                                                  Размеры в миллиметрах
DNPN, кгс/см2D mbDD 1dnНоминальный диаметр болтов или шпилек
Ряд 1Ряд 2Ряд 1Ряд 2
DN 10PN 6-20-127550114М10
PN 102814906014М12
PN 16
PN 25
PN 40
DN 15PN 6-26-128055114М10
PN 103214956514М12
PN 163914
PN 2516
PN 40
PN 50-38-14,566,516М14
PN 6345-18-1057514М12
PN 10020
PN 110-38-21,59566,516М14
PN 15029,512082,522М20
PN 16045-20-1057514М12
PN 20051261208222М20
DN 20PN 6-34-149065114М10
PN 1040161057514М12
PN 164414
PN 2516
PN 40
PN 50-48-12082,518М12
PN 6352-20-12590
PN 1005422
PN 110-48-2312082,5
PN 1504432,51308922М20
PN 16054-22-1259018М16
PN 200602813022М20
DN 25PN 6-44-1410075114М10
PN 1050161158514М12
PN 164914
PN 20-49-11,511079,516М14
PN 25495016161158514М12
PN 40
PN 50-54-17,51258918М16
PN 6361-22-135100
PN 10024
PN 110-54-24,512589
PN 1505236150101,526М24
PN 16061-24-13510018М16
PN 200673015010226М24
DN 32PN 6-54-1612090144М12
PN 10601813510018М16
PN 165616
PN 20-59-131208916М14
PN 256260181813510018М16
PN 40
PN 50-64-19,598,5
PN 6368-24-15011022М20
PN 100
PN 110-64-2813598,518М16
PN 1503616011126М24
PN 16068-24-15011022М20
PN 200783216011526М24
DN 40PN 6-64-1613010014М12
PN 10701814511018М16
PN 166417
PN 20-65-14,513098,516М14
PN 257070191814511018М16
PN 40
PN 50--21155114,522М20
PN 6380-25-165125
PN 10026
PN 110-70-29,5155114,5
PN 1503918012429,5М27
PN 16080-28-16512522М20
PN 200903417012426М24
DN 50PN 6-74-16140110144М12
PN 10842016012518М16
PN 167417
PN 20-78-16150120,5
PN 2580842020160125
PN 40
PN 50--22,51651278
PN 6390-26-175135224М20
PN 100942819514526М24
PN 110-84-32,5165127188М16
PN 15010545,521516526М24
PN 16094-30-1951454
PN 200108402101608
DN 65PN 6-94-16160130144М12
PN 1010420180145188М16
PN 1610018
PN 20-90-17,5139,54
PN 2510610422221458
PN 40
PN 50-100-25,5190149,522М20
PN 63114-28-200160
PN 1001183222017026М24
PN 110-100-3619014922М20
PN 15012448,5245190,529,5М27
PN 160118-34-22017026М24
PN 2001404826020330М27
DN 80PN 6-110-18185150184М16
PN 10120201951608
PN 1611020
PN 20-108-19,5190152,54
PN 2511612022241951608
PN 40
PN 50-118-29210168,522М20
PN 63128-30-170
PN 1001323423018026М24
PN 110-117-39210168,522М20
PN 15012745,5240190,526М24
PN 160132-36-230180
PN 2001605429023033М30
DN 100PN 6-130-18205170184М16
PN 10140222151808
PN 1613020
PN 20-135-24230190,5
PN 251361422419022М20
PN 40140
PN 50-146-32255200
PN 63152-32-25026М24
PN 1001603826521030М27
PN 110-152-45,527521626М24
PN 15015951,529023532,5М30
PN 160160-40-26521030М27
PN 2002046636029239М36
DN 125PN 6-160-18235200188М16
PN 1017022245210
PN 1616122
PN 20-164-2425521622М20
PN 25169162282627022026М24
PN 40
PN 50-178-3528023522М20
PN 63181-36-29524030М27
PN 1001894231025033М30
PN 110-189-51,533026729,5М27
PN 15019058350279,535,5М33
PN 160189-44-31025033М30
PN 200237763853183912М36
DN 150PN 6-182-20260225188М16
PN 101902428024022М20
PN 1618624
PN 20-192-25,5241,5
PN 25198302830025026М24
PN 40
PN 50-206-373202702212М20
PN 63210-38-340280338М30
PN 1002224635029012
PN 110-222-5535529229,5М27
PN 15023563380317,532,5М30
PN 160222-50-35029033
PN 2002708244036045М42
DN 200PN 6-238-22315280188М16
PN 102462433529522М20
PN 162402612
PN 20--29345298,58
PN 2525225234303603102612М24
PN 40256254383437532030М27
PN 50-260-41,538033026М24
PN 63268-44-40534533М30
PN 1002845443036039М36
PN 110-273-62,542034932,5М30
PN 15029870,5470393,539М36
PN 160284-60-430360
PN 2003409253544052М48
DN 250PN 6-284-243703351812М16
PN 102982639035022М20
PN 162982963040535526М24
PN 20-305-30,5362
PN 25306304363242537030М27
PN 40314312423844538533М30
PN 50-321-48387,529,516М27
PN 63326-48-4704003912М36
PN 10034660500430
PN 110-343-70,551043235,516М33
PN 1503687754547039М36
PN 160346-68-50043012
PN 2004481106705725616М52
DN 300PN 6-342-244353952212М20
PN 1034826440400
PN 16348350312846041026М24
PN 20-365-32485432
PN 2536036440344303016М27
PN 40368378464251045033М30
PN 50-375-5152045132,5
PN 63384-54-53046039М36
PN 1004087058550045М42
PN 110-400-7456048935,520М33
PN 15041976,5610533,539М36
PN 160408-78-5855004516М42
DN 350PN 6-392-244854452212М20
PN 104082650046016
PN 16402410343052047026М24
PN 20-400-3553547629,512М27
PN 2541841844385504903316М30
PN 40430432524657051036М33
PN 50-426-54585514,532,520М30
PN 63442-60-5955253916М36
PN 1004667665556052М48
PN 110-432-776055273920М36
PN 1504519364055942М39
DN 400PN 6-442-245404952216М20
PN 104562656551526М24
PN 16456458363258053530М27
PN 20-457-37600540
PN 25472472484061055036М33
PN 40488498585066058539М36
PN 50-483-57,5650571,535,520М33
PN 63500-66-6705854516М42
PN 1005208071562052М48
PN 110-495-83,56856034220М39
PN 1505089670561645М42
DN 450PN 6-494-245905502216М20
PN 10502286155652620М24
PN 16510516404064058530М27
PN 20-505-63557832,516М30
PN 2552252050466606003620М33
PN 40542522605768061039М36
PN 50-533-60,5710628,535,524М33
PN 110546907456544520М42
PN 15056510978568651М48
DN 500PN 6-544-266406002220М20
PN 105592867062026М24
PN 16564576444471065033М30
PN 20-559-4370063532,5
PN 25580580524873066036М33
PN 40592576625775567042М39
PN 50-587-63,577568635,524М33
PN 63610-70-8007055220М48
PN 110-610-968157244524М42
PN 150672115855749,55520М52
DN 600PN 6-642-307557052620М24
PN 106583478072530М27
PN 16672690485484077036М33
PN 20-664-48815749,535,5
PN 25684684565884077039М36
PN 40696686637289079548М45
PN 50-702-709158134224М39
PN 63720-76-9258205620М52
PN 110-718-1099408385124М48
PN 1507491471040901,56820М64
DN 700PN 6-746-268608102624М24
PN 107723489584030М27
PN 16776760504091036М33
PN 25792780605096087542М39
PN 40804-68-99590052М48
DN 800PN 6-850-269759203024М27
PN 1087636101095033М30
PN 168808625242102039М36
PN 258968826454107599048М45
PN 40920-76-1135103056М52
DN 900PN 6-950-26107510203024М27
PN 1097638111510503328М30
PN 169849625444112039М36
PN 25100098266581185109048М45
DN 1000PN 6-1050-26117511203028М27
PN 101080381230116036М33
PN 161084107656461255117042М39
PN 251104108668621315121055М52
DN 1200PN 6-1264-28140013403332М30
PN 101292441455138039М36
PN 161288128258521485139048М45
PN 251308129672701525142055М52
DN 1400PN 6-1480-32162015603636М33
PN 101496481675159042М39
PN 16149214826058168548М45
PN 251516150878761750164060М56
DN 1600PN 6-1680-34183017603640М33
PN 101712521915182048М45
PN 16170416966864193055М52
PN 25-1726-841975186060М56
DN 1800PN 6-1878-36204519703944М36
PN 101910562115202048М45
PN 16-1896-68213055М52
PN 25-1920-902195207068М64
DN 2000PN 6-2082-38226521804248М39
PN 102120602325223048М45
PN 16-2100-70234560М56
PN 25-2150-962425230068М64
Примечания. 1. Ряд 2 соответствует [[1]](#p102642).
2. Фланцы должны изготавливаться с уплотнительными поверхностями исполнений:
- A и B — для фланцев на PN <= 63; — C, D, E, F, J, K, L, M — для всех PN.

6.6. Размеры литых фланцев из серого чугуна (тип 21) приведены на рисунке 10 и в таблице 9. Ряд 1 предпочтительный.

рис. 45

Примечание. Радиус R — по КД.

Рисунок 10. Размеры литых фланцев из серого чугуна (тип 21)

Таблица 9

Размеры литых фланцев из серого чугуна, тип 21
(см. рисунок 10)

                                                  Размеры в миллиметрах
DNPN, кгс/см2D mbDD 1dnНоминальный диаметр болтов или шпилек
Ряд 1Ряд 2Ряд 1Ряд 2
DN 10PN 2,5-20-127550114М10
PN 6
PN 102814906014
PN 16М12
DN 15PN 131-12-8055114М10
PN 2,52612
PN 6
PN 1037321414956514М12
PN 16
DN 20PN 138-14-9065114М10
PN 2,53414
PN 6
PN 10424016161057514М12
PN 16
DN 25PN 147-14-10075114М10
PN 2,54414
PN 6
PN 10495016161158514М12
PN 16
DN 32PN 156-15-12090144М12
PN 2,55416
PN 6
PN 106060181813510018М16
PN 16
DN 40PN 164-16-130100144М12
PN 2,56416
PN 6
PN 106870191814511018М16
PN 16
DN 50PN 174-16-140110144М12
PN 2,57416
PN 6
PN 108084202016012518М16
PN 16
DN 65PN 194-16-160130144М12
PN 2,59416
PN 6
PN 10100104202018014518М16
PN 16
DN 80PN 1108-18-185150184М16
PN 2,511018
PN 6
PN 1012010422221951608
PN 16
DN 100PN 1128-18-205170184М16
PN 2,513018
PN 6
PN 1013414022242151808
PN 1613624
DN 125PN 1155-20-235200188М16
PN 2,516020
PN 6
PN 101611702426245210
PN 1616526
DN 150PN 1180-20-260225188М16
PN 2,518220
PN 6
PN 10186190242628024022М20
PN 1619228
DN 200PN 1234-22-315280188М16
PN 2,523822
PN 6
PN 10240246262633529522М20
PN 16246303012
DN 250PN 1286-23-3703351812М16
PN 2,528424
PN 6
PN 10292298282839035022М20
PN 16298296323240535526М24
DN 300PN 1336-24-4353952212М20
PN 2,534224
PN 6
PN 103423482928440400
PN 16352350343246041026М24
DN 350PN 1390-26-4854452212М20
PN 2,539226
PN 6
PN 10396408303050046016
PN 16498410383652047026М24
DN 400PN 1442-28-5404952216М20
PN 2,544228
PN 6
PN 10448456323256551526М24
PN 16460458403858052530М27
DN 450PN 1492-28-5905502216М20
PN 2,549428
PN 6
PN 1049850232326155652620М24
PN 16516516444064058530М27
DN 500PN 1546-29-6406002216М20
PN 2,55443020
PN 6
PN 10552559343467062026М24
PN 16570576464271065033М30
DN 600PN 1646-30-7557052620М24
PN 2,564230
PN 6
PN 10654658363678072530М27
PN 16682690544884077036М33
DN 700PN 1746-30-8608102624М24
PN 2,574632
PN 673832
PN 10760772404089584030М27
PN 16782760545491036М33
DN 800PN 1848-30-9759203024М27
PN 2,585034
PN 685234
PN 108668764444101095033М30
PN 168828625458102039М36
DN 900PN 1948-30-107510203024М27
PN 2,595036
PN 695436
PN 109709764646111510503328М30
PN 169829625462112039М36
PN 20-<*>-60,5117010864232М39
DN 1000PN 11048-30-117511203028М27
PN 2,5105036
PN 6105436
PN 101076108050501230116036М33
PN 161090107660661255117042М39
DN 1200PN 11250-30-137513203032М27
PN 2,5125030
PN 61260126440401400134033М30
PN 101284129256561455138039М36
DN 1400PN 11452-30-157515203036М27
PN 2,5145230
PN 61466148044441620156036М33
PN 101494149662621675159042М39
DN 1600PN 11654-32-178517303040М27
PN 2,5165432
PN 61672168048481830176036М33
PN 101702171268681915182048М45
DN 1800PN 11856-34-198519303044М27
PN 2,5185634
PN 61876187850502045197039М36
PN 101910191072702115202048М45
DN 2000PN 12056-34-219021303048М27
PN 2,5205634
PN 62082208254542265218042М39
PN 102116212074742325223048М45
DN 2200PN 12260-36-240523403352М30
PN 2,5226036
PN 62292<*>60602475239042М39
DN 2400PN 12464-38-260525403356М30
PN 2,5246438
PN 62496<*>62622685260042М39
DN 2600PN 12670-40-280527403360М30
PN 2,5266840
PN 6-<*>-642905281048М45
DN 2800PN 12872-44-303029603664М33
PN 2,528684442
PN 6-<*>-683115302048М45
DN 3000PN 13072-46-323031603668М33
PN 2,5306842
PN 6-<*>-703315322048М45
DN 3200PN 2,5-3268-44343033603672М33
PN 6<*>763525343048М45
DN 3400PN 2,5-3472-46363035603676М33
PN 6<*>803735364048М45
DN 3600PN 2,5-3676-48384037703680М33
PN 6<*>843970386055М52
DN 3800PN 2,5-3876-48404539703980М36
DN 4000PN 6-4076-50424541703984М36
<*> Размер не регламентируется. Указывают в рабочих чертежах. Примечания. 1. Ряд 2 соответствует [[2]](#p102643). 2. Фланцы должны изготавливаться с уплотнительными поверхностями исполнений A, B, E, F.

6.7. Размеры литых фланцев из ковкого чугуна (тип 21) приведены на рисунке 11 и в таблице 10. Ряд 1 предпочтительный.

рис. 46

Примечание. Радиус R — по КД.

Рисунок 11. Размеры литых фланцев из ковкого чугуна
(тип 21)

Таблица 10

Размеры литых фланцев из ковкого чугуна,
тип 21 (см. рисунок 11)

                                                  Размеры в миллиметрах
DNPN, кгс/см2D mbDD 1dnНоминальный диаметр болтов или шпилек
Ряд 1Ряд 2Ряд 1Ряд 2
DN 10PN 6-20-127550114М10
PN 102814906014М12
PN 16
PN 25
PN 40
DN 15PN 6-26-128055114М10
PN 103214956514М12
PN 163814
PN 2516
PN 40
DN 20PN 6-34-149065114М10
PN 1040161057514М12
PN 164414
PN 2516
PN 40
DN 25PN 6-44-1410075114М10
PN 1050161158514М12
PN 164914
PN 2516
PN 40
DN 32PN 6-54-1612090144М12
PN 10601813510018М16
PN 166215
PN 2517
PN 40
DN 40PN 6-64-16130100144М12
PN 10701814511018М16
PN 167016
PN 2518
PN 40
DN 50PN 6-74-16140110144М12
PN 10842016012518М16
PN 168018
PN 2520
PN 40
DN 65PN 6-94-16160130144М12
PN 1010420180145188М16
PN 1610620
PN 252222
PN 40
DN 80PN 6-110-18185150184М16
PN 10120201951608
PN 1611622
PN 252424
PN 40
DN 100PN 6-130-18205170184М16
PN 10140222151808
PN 16
PN 251422423019022М20
PN 40
DN 125PN 6-160-20235200188М16
PN 1017022245210
PN 16
PN 251622627022026М24
PN 40
DN 150PN 6-182-20260225188М16
PN 101902428024022М20
PN 16
PN 251922830025026М24
PN 40
DN 200PN 6-238-22315280188М16
PN 102462433529522М20
PN 1612
PN 252523036031028М24
PN 402543437532030М27
DN 250PN 6-284-243703351812М16
PN 102982639035022М20
PN 1629640535526М24
PN 253043242537030М27
PN 403123844538533М30
DN 300PN 6-342-244353952212М20
PN 1034826440400
PN 163502846041026М24
PN 25364344854303016М27
PN 403784251045033М30
Примечания. 1. Ряд 2 соответствует [[2]](#p102643). 2. Фланцы должны изготавливаться с уплотнительными поверхностями исполнений A, B, E, F.

6.8. Допускается фланцы всех исполнений (кроме фланцев по ряду 2), имеющие четыре отверстия под шпильки (болты), изготавливать квадратными на номинальное давление не более PN 40. Размеры квадратных фланцев приведены на рисунке 12 и в таблице 11.

рис. 47

Примечание. Размеры D и D_{1} — в соответствии с таблицами 4 - 10.

Рисунок 12. Размеры квадратных фланцев

Таблица 11

Размеры квадратных фланцев (см. рисунок 12)

                                                  Размеры в миллиметрах
DNРазмер B для PN, в кгс/см2
PN 1 и PN 2,5PN 6PN 10PN 16PN 25PN 40
DN 10606070707070
DN 15656575757575
DN 20707080808080
DN 25757590909090
DN 329595105105105105
DN 40100100110110110110
DN 50110110125125125125
DN 65125125140140--
DN 80140140----
DN 100155155----

7. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

7.1. Фланцы должны изготавливаться в соответствии с требованиями настоящего стандарта и/или по рабочим чертежам, утвержденным в установленном порядке.

Давления номинальные, рабочие, пробные — по ГОСТ 356.

Допускается в отверстиях под крепежные детали выполнение резьбы.

Допускается фланцы, имеющие одинаковые присоединительные размеры для нескольких номинальных давлений, изготавливать толщиной b для максимального давления, а также применять фланцы на большие номинальные давления по сравнению с номинальным давлением изделия.

7.2. Фланцы арматуры должны изготовляться с уплотнительными поверхностями исполнений A, B, D, D1, D2, F, F1, F2, J, K, M в соответствии с рисунками 2 - 4. Другие уплотнительные поверхности (с выступом или шипом) фланцев арматуры (C, C1, C2, E, E1, E2, L) допускается применять только по требованию заказчика.

7.3. Фланцы с исполнением уплотнительных поверхностей A, B, C, C1, C2, D, D1, D2, E, E1, E2, F, F1, F2 (рисунки 2 - 4) применяются в соединениях, уплотняемых эластичными (ГОСТ 15180), металлическими зубчатыми, спирально-навитыми (ГОСТ Р 52376), графитовыми, металлографитовыми на основе терморасширенного графита [14] и другими плоскими прокладками (ГОСТ 15180).

Фланцы с исполнением уплотнительных поверхностей K и J применяются соответственно с линзовыми и овального сечения прокладками (ГОСТ Р 53561).

Фланцы с исполнением уплотнительных поверхностей L и M применяются с прокладками на основе фторопласта-4 (ГОСТ 15180).

7.4. Фланцы должны изготавливаться методами, обеспечивающими соблюдение геометрических размеров и механических свойств в соответствии с выбранными типами фланцев, маркой материалов и группой контроля, а для фланцев, применяемых на опасных производственных объектах, — с учетом требований [18].

Фланцы типов 01, 02, 03, 04 (плоские) допускается изготавливать сварными из частей при условии выполнения сварных швов с полным проваром по всему сечению фланца. Качество радиальных сварных швов должно быть проверено радиографическим или ультразвуковым методом в объеме 100%. При изготовлении фланцев с применением сварки в рабочих чертежах должны быть указаны требования к сварке и контролю качества сварного соединения (например, по [17]).

Фланцы типа 11 (стальные приварные встык) следует изготавливать из поковок, штамповок или бандажных заготовок. Не допускается изготовление фланцев типа 11 из листового проката методом обточки.

Метод и технологию производства определяет изготовитель, если иное не оговорено дополнительно при заказе.

7.5. Фланцы номинальных диаметров DN <= 600 рассчитаны по ГОСТ Р 52857.4 на действие внутреннего давления среды в соединениях при использовании прокладок по ГОСТ 15180 без учета внешних нагрузок, изгибающих моментов и коррозионного воздействия.

Работоспособность фланцевого соединения всех типоразмеров при использовании всех типов прокладок с учетом конкретных условий эксплуатации соединения (в т.ч. внешних нагрузок, изгибающих моментов, коррозионного воздействия рабочей и окружающей среды), а также фланцев DN > 600 от действия внутреннего давления среды должна подтверждаться расчетом, данными эксплуатации или испытаниями. Расчеты производить по утвержденной методике (например, по ГОСТ Р 52857.4).

7.6. Чугунные фланцы следует применять только с эластичными прокладками.

7.7. Размеры, материалы и технические требования к прокладкам — по нормативной документации и/или по рабочим чертежам, утвержденным в установленном порядке. Размеры прокладок должны обеспечивать собираемость фланцевого соединения с учетом размеров исполнений уплотнительных поверхностей фланцев.

7.8 Материалы фланцев и крепежных деталей

7.8.1. Материал фланцев выбирается проектной организацией или заказчиком с учетом условий эксплуатации: рабочее давление, температура и характеристики рабочей и окружающей среды, коррозионные свойства, марки материалов привариваемых труб и сопрягаемого оборудования.

Рекомендуемые материалы для изготовления фланцев и крепежных деталей, перечень нормативных документов на заготовки, полуфабрикаты и материалы, а также давление и температура применения приведены в таблицах 12 и 13. Допускается изготовление фланцев и крепежных деталей из других материалов, в том числе зарубежных (в установленном порядке), с соответствующими характеристиками.

Таблица 12

Рекомендуемые материалы для изготовления фланцев

Группа стали или чугунаМарка материалаНД на заготовкиТемпература применения, °CPN, МПа (кгс/см2), не более
Серый чугунСЧ 15ГОСТ 1412, [[3]](#p102644)От -15 до 3001,6 (16)
Ковкий чугунКЧ 30-6-ФГОСТ 1215, [[3]](#p102644)От -30 до 3004 (40)
Высокопрочный чугунВЧ 40ГОСТ 7293, [[3]](#p102644)
Литье из нелегированной стали25Л-IIГОСТ 977, [[4]](#p102645)От -30 до 4506,3 (63)
20Л-IIГОСТ 977, [[4]](#p102645)20 (200)
25Л-IIIГОСТ 977, [[4]](#p102645)
Литье из легированной20Х5МЛГОСТ 977, [[4]](#p102645)От -40 до 650
стали20ГМЛ[[5]](#p102646)От -60 до 450
Литье из высоколегированной16Х18Н12С4ТЮЛГОСТ 977, [[4]](#p102645)От -70 до 300
стали12Х18Н9ТЛГОСТ 977, [[4]](#p102645)От -253 до 600
10Х18Н9ЛГОСТ 977, [[4]](#p102645)
Сталь углеродистаяСт3сп не ниже 2-й категорииПоковки по ГОСТ 8479От -30 до 30010 (100)
Лист по ГОСТ 14637От -20 до 300
20Поковки по ГОСТ 8479От -40 до 47520 (200)
Лист по ГОСТ 1577От -20 до 475
20КЛист по ГОСТ 5520
Поковки по ГОСТ 8479От -30 до 475
20КАЛист, поковка по [[6]](#p102647)От -40 до 475
Низколегированная сталь20ЮЧПоковки по [[6]](#p102647)От -40 до 47520 (200)
15ГСПоковки по [[7]](#p102648), [[8]](#p102649)
16ГСПоковки по ГОСТ 8479, [[7]](#p102648), [[8]](#p102649)
Лист по ГОСТ 5520
Лист по ГОСТ 19281От -30 до 475
10Г2С1Лист по ГОСТ 5520От -70 до 475
17ГСЛист по ГОСТ 5520От -40 до 475
Лист по ГОСТ 19281От -30 до 475
17Г1СЛист по ГОСТ 5520От -40 до 475
12ХМЛист по ГОСТ 5520От -40 до 560
15ХМПоковки по ГОСТ 8479
09Г2СПоковки по ГОСТ 8479От -70 до 475
Лист по ГОСТ 5520
Лист по ГОСТ 19281
10Г2Поковки по ГОСТ 8479
Сталь теплоустойчивая15Х5МЛист по ГОСТ 7350; заготовки по ГОСТ 20072От -40 до 65020 (200)
Сталь коррозионностойкая08Х18Н10ТПоковки по ГОСТ 25054; лист по ГОСТ 7350От -270 до 610
12Х18Н9ТПоковки по ГОСТ 25054; лист по ГОСТ 7350
12Х18Н10ТПоковки по ГОСТ 25054; лист по ГОСТ 7350
10Х18Н9Поковки по [[9]](#p102650)От -270 до 600
08Х22Н6ТПоковки по ГОСТ 25054От -40 до 300
08Х21Н6М2ТПоковки по ГОСТ 25054
15Х18Н12С4ТЮПоковки по ГОСТ 25054; лист по ГОСТ 7350От -70 до 300
06ХН28МДТПоковки по ГОСТ 25054; лист по ГОСТ 7350От -196 до 400
10Х17Н13М3ТПоковки по ГОСТ 25054; лист по ГОСТ 7350От -196 до 600
10Х17Н13М2ТПоковки по ГОСТ 25054; лист по ГОСТ 7350От -253 до 700
07Х20Н25М3Д2ТЛ ЭИ 943Л[[4]](#p102645)От -70 до 300
Примечания. 1. Для ряда 1 допускается изготовление фланцев из проката круглого и квадратного по НД на поставку в зависимости от применяемой марки стали. 2. Термообработка в соответствии с НД на заготовки (рекомендуются также [[16]](#p102657), [[19]](#p102660)).

Таблица 13

Рекомендуемые материалы для крепежных деталей

Марка материалаСтандарт или технические условия наПараметры применения
Болты, шпилькиГайки
материалТемпература рабочей среды, °CPN, МПа (кгс/см2), не болееТемпература рабочей среды, °CPN, МПа (кгс/см2), не более
20, 25ГОСТ 1050От -40 до 4252,5 (25)От -40 до 42510 (100)
3510 (100)20 (200)
30Х, 35Х, 40ХГОСТ 454320 (200)
10Г2От -70 до 425От -70 до 425
09Г2СГОСТ 1928116 (160)16 (160)
20ХН3АГОСТ 454320 (200)20 (200)
18Х2Н4МАОт -70 до 400От -70 до 400
38ХН3МФАОт -50 до 350От -50 до 350
30ХМАОт -40 до 450От -40 до 510
25Х1МФ (ЭИ 10)ГОСТ 20072От -50 до 510От -50 до 540
20Х1М1Ф1БР (ЭИ 44)От -40 до 580От -40 до 580
20Х13ГОСТ 5632От -30 до 450От -30 до 510
14Х17Н2От -70 до 3502,5 (25)От -70 до 3502,5 (25)
07Х16Н4Б[[10]](#p102651)От -80 до 35020 (200)От -80 до 35020 (200)
08Х18Н10Т 12Х18Н9Т 12Х18Н10ТГОСТ 5632От -196 до 600От -196 до 600
10Х17Н13М2Т 10Х17Н13М3ТОт -253 до 600От -253 до 600
10Х14Г14Н4ТОт -200 до 500От -200 до 500
08Х22Н6Т (ЭП 53)От -40 до 200От -40 до 200
07Х21Г7АН5 (ЭП 222)От -253 до 400От -253 до 400
ХН35ВТ (ЭИ 612)От -70 до 650От -70 до 650
ХН35ВТ-ВД (ЭИ 612-ВД)[[11]](#p102652)
45Х14Н14В2М (ЭИ 69)ГОСТ 5632От -70 до 600От -70 до 600
10Х11Н23Т3МР (ЭП 33)От -260 до 650-
08Х15Н24В4ТР (ЭП 164)От -269 до 600От -269 до 600
31Х19Н9МВБТ (ЭИ 572)От -70 до 625От -70 до 625

7.8.2. Крепежные детали (болты, шпильки, гайки) для соединения фланцев из аустенитной стали должны изготавливаться из стали того же структурного класса, что и фланцы.

Материалы крепежных деталей следует выбирать с коэффициентом линейного расширения, близким по значению коэффициенту линейного расширения материала фланца, при разнице в значениях коэффициентов линейного расширения материалов не выше 10%.

Допускается применять материалы крепежных деталей и фланцев с коэффициентами линейного расширения, значения которых различаются более чем на 10%, в случаях, обоснованных расчетом на прочность (например, по ГОСТ Р 52857.4), данными эксплуатации или экспериментом, а также для фланцевых соединений при расчетной температуре не более 100 °C.

7.8.3. Технические требования к крепежным деталям — по ГОСТ 20700, ГОСТ 23304 (рекомендуется также [13]).

Допускается применять крепежные изделия из сталей марок 30Х, 35Х, 40Х, 30ХМА при температурах от минус 40 °C до минус 60 °C, если при испытании на ударный изгиб образцов типа 11 по ГОСТ 9454 при рабочих отрицательных температурах ударная вязкость не будет ниже 300 кДж/м2 (3,0 кгс·м/см2) ни на одном из испытуемых образцов.

Допускается применять крепежные изделия из стали марки 45Х14Н14В2М при температуре от минус 70 °C до минус 80 °C, если при испытании на ударный изгиб образцов типа 11 по ГОСТ 9454 при температуре минус 80 °C ударная вязкость не будет ниже 300 кДж/м2 (3 кгс·м/см2) ни на одном из испытуемых образцов.

Сталь марки 14Х17Н2 не допускается применять для заказов МО РФ и судовых систем.

Допускается применять сталь марки 20Х13 на температуру от минус 30 °C до минус 40 °C, если при испытании на ударный изгиб образцов типа 11 по ГОСТ 9454 при температуре минус 40 °C ударная вязкость не будет ниже 300 кДж/м2 (3 кгс·м/см2) ни на одном из испытуемых образцов.

При изготовлении шпилек, болтов и гаек твердость шпилек или болтов должна быть выше твердости гаек не менее чем на 12 НВ.

7.8.4. Для соединений фланцев при температуре выше 300 °C и ниже минус 40 °C независимо от давления следует применять шпильки.

7.8.5. Заготовки из углеродистых, низколегированных, легированных и высоколегированных сталей подлежат термической обработке в соответствии с НД на заготовки (рекомендуются также [16], [19]).

7.9. Фланцы типов 01, 02, 03, 04 (плоские) применяются для трубопроводов, работающих при PN <= 2,5 МПа (25 кгс/см2) и температуре рабочей среды не более 300 °C. Эти фланцы не допускается применять для арматуры и трубопроводов, работающих в условиях циклических нагрузок (изменений давления и температуры рабочей и испытательной среды) с числом циклов n \geq 2·10^{3} (за срок службы), а также в средах, вызывающих коррозионное растрескивание.

Для трубопроводов групп А и Б [18] с PN < 1 МПа (10 кгс/см2) должны применяться фланцы, предусмотренные на PN 1,6 МПа (16 кгс/см2). Для трубопроводов, работающих при номинальном давлении свыше 2,5 МПа (25 кгс/см2) независимо от температуры, а также для трубопроводов с рабочей температурой более 300 °C независимо от давления должны применяться фланцы типа 11 (стальные приварные встык) [18].

7.10. При выборе исполнения уплотнительной поверхности фланцев следует руководствоваться [18].

7.11. Предельные отклонения размеров фланцев и допуски взаимного расположения поверхностей должны соответствовать таблице 14.

Таблица 14

Предельные отклонения размеров фланцев

РазмерПредельные отклонения
D 0H14; при получении штамповкой — по классу точности Т4 ГОСТ 7505
D; BДля чугунных литых и литых стальных фланцев — по 9-му классу точности ГОСТ 26645. Для фланцев, изготовляемых из проката обычной точности (В1), — по ГОСТ 2590 и ГОСТ 2591. Для фланцев, изготовляемых методом плазменно-дуговой резки, — по 2-му классу точности ГОСТ 14792. Для фланцев, штампованных и/или изготовляемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой, — по классу точности Т4 ГОСТ 7505. При этом допускается усиление шва, которое при определении предельного отклонения не учитывается. При изготовлении другими методами — по h16
D 1Позиционный допуск осей отверстий d (допуск зависимый) в диаметральном выражении для соединений типа А по ГОСТ 14140
Диаметр отверстий, ммДопуск, мм, не более
111,0
Св. 14 до 262,0
« 30 » 483,0
« 52 » 564,0
Св. 626,0
Позиционный допуск осей отверстий d (допуск зависимый) в диаметральном выражении при изготовлении фланцев с резьбовыми отверстиями (тип В по ГОСТ 14140)
Диаметр отверстий, ммДопуск, мм, не более
110,5
Св. 14 до 26 включ.1,0
« 30 » 48 «»1,6
« 52 » 56 «»2,0
Св. 623,0
D 2+/- 4,0 мм
D 3H12
D 4h12
D 5h12
D 6H12
D 7+/- 0,75 мм
D 8+/- 0,15 мм
D 9js 16
D ; D 10 11
Диаметр (шипа или паза), мм ОтверстиеВал
Св. 18 до 30 включ. H12b12
« 30 » 130 « H12»d11
« 130 » 260 « H11»d11
« 260 » 500 « H11»f9
« 500 » 800 « H10»f9
« 800 H9»f9
H; H 1До DN 80 включ. +/- 1,5 мм Св. DN 80 « DN 250 » +/- 2,0 мм Св. DN 250 +/- 3,0 мм
D ; D 14 15+/- 4,0 мм
D 16h12
D ; D 17 18H12
D ; D m nПри получении штамповкой — по классу точности Т4 ГОСТ 7505; при механической обработке: До 30 мм включ. h16 Св. 30 « 80 мм » h15 « 80 мм h14»
dH15
d 1При получении штамповкой — по классу точности Т4 ГОСТ 7505; при механической обработке: До 30 мм включ. H16 Св. 30 « 80 мм » H15 « 80 мм H14»
d вПо H14 (при получении штамповкой — по классу точности Т4 ГОСТ 7505)
b; bПри механической обработке обоих торцов До 18 мм включ. + 2 мм Св. 18 « 50 мм » + 3 мм « 50 мм + 4 мм»
1При механической обработке только со стороны уплотнительного торца До 18 мм включ. + 3,5 мм Св. 18 « 50 мм » + 5,5 мм « 50 мм + 9 мм»
b 2+/- 0,2 мм
h-1 мм
h ; h 1 2+0,5 мм
h 3+0,4 мм
h ; h 4 5+0,5 мм
Допуск плоскостности уплотнительных поверхностейНаибольший диаметр уплотнительной поверхности: до 1000 мм <= 0,4 мм св. 1000 мм <= 0,8 мм
Допуск параллельности опорных поверхностей под гайки (шайбы, болты) и уплотнительных поверхностей<= 1°
Угол 45° (рисунки 3, 4)+/- 5°
Примечание. Неуказанные предельные отклонения размеров обработанных поверхностей — по классу точности «средний» ГОСТ 30893.1, между обработанной и необработанной — по классу «очень грубый» ГОСТ 30893.1.

7.12. Допуски расположения осей отверстий для крепежных деталей фланцев по ряду 2 должны соответствовать таблице 15.

Таблица 15

Допуски расположения осей отверстий для крепежных деталей

РазмерДиапазон размеров шпилек (болтов)Допуск, мм
D 1М10 — М24 М27 — М33 М36 — М52 М56 — М95 М100+/- 1 +/- 1,25 +/- 1,5 +/- 2 +/- 2,5
Расстояние между центрами отверстий для двух смежных болтовМ10 — М24 М27 — М33 М36 — М52 М56 — М95 М100+/- 0,5 +/- 0,625 +/- 0,75 +/- 1 +/- 1,25
Примечание. Допуски соответствуют [[1]](#p102642) и [[2]](#p102643).

7.13. Отверстия под болты и шпильки во фланцах типа 21 (фланцах арматуры и оборудования) для удобства монтажа должны располагаться симметрично по отношению к главным осям изделия (но не на главных осях).

7.14. Допускается при изготовлении всех типов фланцев необработанные поверхности (по рисункам 3 - 11) обрабатывать с шероховатостью Ra 25 мкм с соблюдением геометрических размеров.

Допускается местная зачистка (подрезка, подторцовка) опорной поверхности фланцев под гайки (шайбы или головки болтов) глубиной не более 1 мм, при этом толщина фланца в месте подрезки не должна быть меньше расчетной, а опорная поверхность должна быть параллельна уплотнительной поверхности фланца в пределах, указанных в таблице 14.

7.15. Допускается изготовление фланцев типа 01 и колец для фланцев типа 02 с подгонкой внутреннего диаметра по фактическому наружному диаметру трубы соответствующего DN по требованию заказчика.

7.16. Разделка кромок под сварку для фланцев типа 11 ряда 2 приведена на рисунке 13.

рис. 48

Рисунок 13. Разделка кромки под сварку для фланцев
типа 11, ряд 2

Разделка под приварку может быть другого вида по технической документации, утвержденной в установленном порядке.

7.16.1. Толщина стенки фланца t, присоединяемого к трубе, должна быть не меньше толщины стенки трубы или превышать ее более чем на 3 мм.

7.16.2. При несовпадении внутренних диаметров фланца и трубы допускается выполнять плавный переход под углом не более 10°.

7.17 Заказчик должен предоставить следующую информацию при запросе и/или оформлении заказа:

а) DN;

б) PN;

в) номер типа фланца;

г) размерный ряд (1 или 2);

д) исполнение уплотнительной поверхности (согласно рисунку 2);

е) марку стали;

ж) группу контроля (в соответствии с таблицей 16);

и) для фланцев типов 01, 02 диаметр d_{\text{в}} (под соединение с трубой) для обеспечения зазора при сварке от 0 до +2 мм (при отсутствии в заявке диаметр d_{\text{в}} выполняется по таблицам 4, 5, 6, а для DN 100 — 110 мм, DN 125 — 135 мм, DN 150 — 161 мм);

для фланцев типа 03 диаметр D_{0} — для обеспечения разницы с диаметром трубы от 1 до 3 мм;

к) номер настоящего стандарта ГОСТ Р.

Пример условного обозначения при заказе стального приварного встык фланца DN 50 на PN 10, тип 11, ряд 1, исполнение M, из стали 20 по IV группе контроля:

Фланец 50-10-11-1-М-Ст 20-IV ГОСТ Р 54432-2011

7.17.1 Дополнительно при заказе заказчик может указать следующее:
  • наружный диаметр и толщину стенки трубы;
  • толщину фланца;
  • другие требования, в том числе по контролю, покрытию.

7.18. Рекомендуемая форма заявки на изготовление и поставку партии фланцев приведена в Приложении А.

7.19 Расчетная масса фланцев приведена в Приложении Б.

8. ИСПЫТАНИЯ И КОНТРОЛЬ КАЧЕСТВА

8.1. Виды и объем испытаний материала заготовок — в соответствии с таблицей 16 и КД.

Методы контроля — по НД в зависимости от вида испытаний (например, ГОСТ 1577, ГОСТ 8479, ГОСТ 19281, [15], [16] и т.д.).

8.2. При визуальном и измерительном контроле проверяется соответствие фланцев КД настоящему стандарту в части размеров (габаритные, присоединительные, толщина фланца и размеры под приварку), взаимного расположения поверхностей, шероховатости, маркировки. На уплотнительных поверхностях не допускаются вмятины, задиры, механические повреждения. Шероховатость поверхности необходимо контролировать в соответствии с образцами шероховатости.

8.3. Испытания фланцев давлением на прочность производят в составе трубопровода или оборудования, элементом которого они являются. Давление испытания (пробное давление) — в соответствии с ГОСТ 356 или КД и ТУ на арматуру, оборудование или трубопровод.

Таблица 16

Виды и объем испытаний

Группа контроляУсловия комплектования партииВид и объем испытанийСдаточные характеристикиПрименяемость
IЗаготовки одной марки сталиХимический анализ — каждая плавкаХимический составДля фланцев PN <= 2,5 DN <= 300, для жидких рабочих сред, не относящихся к опасным веществам (см. примечание 1)
IIЗаготовки одной марки стали, совместно прошедшие термическую обработкуХимический анализ — каждая плавка. Измерение твердости — 5% партии, но не менее 5 шт. МКК по требованию заказчика <2>Химический состав. ТвердостьДля фланцев PN <= 6 всех DN и для фланцев PN <= 16 DN <= 300, для рабочих сред, не относящихся к опасным веществам (см. примечание 1)
IIIЗаготовки одной марки стали, прошедшие термическую обработку по одинаковому режимуХимический анализ — каждая плавка. Измерение твердости — каждая заготовка <3>. Неразрушающий контроль — по требованию заказчика. МКК по требованию заказчика <2>Химический состав. ТвердостьДля фланцев PN <= 25 всех DN для рабочих сред, не относящихся к опасным веществам. Для фланцев PN <= 6 DN <= 150, для жидких рабочих сред, относящихся к опасным веществам
IVХимический анализ — каждая плавка. Измерение твердости — каждая заготовка <3>. Механические свойства — 1% каждой садки, но не менее 2 шт. <1> Неразрушающий контроль — каждая заготовка <4>. МКК по требованию заказчика <2>Химический состав. Твердость <5> Механические свойства (пределДля фланцев PN <= 160 всех DN для всех сред
VИндивидуально каждая заготовкаХимический анализ — каждая плавка. Измерение твердости — каждая заготовка <3>. Механические свойства — каждая заготовка. Неразрушающий контроль — каждая заготовка <4>. МКК по требованию заказчика <2>текучести, относительное сужение, ударная вязкость) <6>, <7> Стойкость к МККДля фланцев PN > 160 всех DN для всех сред <8>
<1> Для партии группы IV свыше 100 шт. отбирать 1% партии, но не менее двух проб.
<2> Для высоколегированных сталей по ГОСТ 6032, работающих под воздействием коррозионно-активной среды.
<3> Допускается для измерения твердости сталей 12Х18Н9, 09Х18Н9,
10Х18Н9Т, 12Х18Н9Т, 08Х18Н10Т, 08Х18Н10Т-ВД, 10Х17Н13М2Т, 10Х17Н13М3Т,
08Х17Н15М3Т отбирать 25% заготовок партии, если твердость не указана в рабочем чертеже как сдаточная.
<4> Поковки, штамповки, заготовки, предназначенные для работы на PN >= 10 МПа (100 кгс/см2), должны проходить контроль УЗК
в объеме 100%, на давление ниже 10 МПа УЗК проводится по требованию заказчика.
Контроль поковок — по ГОСТ 24507 (группа качества 4n), контроль листов — по ГОСТ 22727 (1 класс сплошности).
Другие виды неразрушающего контроля и нормы оценки — по требованию заказчика. <5> Значения твердости для заготовок групп IV и V не являются браковочным признаком, если твердость не указана в чертеже как сдаточная.
<6> Для групп IV и V в зависимости от условий работы могут быть назначены дополнительные сдаточные характеристики (сигма , KCV, KCU или В
KCV при отрицательной температуре, CKP и др.). <7> Для заготовок из высоколегированных сталей и сплавов аустенитного, аустенитно-ферритного классов, не упрочняемых термической обработкой, испытание на ударный изгиб не производится и ударная вязкость не является сдаточной характеристикой, за исключением случаев, когда необходимость испытания определяется техническими требованиями чертежа.
<8> Для фланцев, полученных методом штамповки, допускается проводить контроль по IV группе контроля.
Примечания. 1. Опасные вещества — в соответствии с Федеральным
законом от 21.07.97 № 116-ФЗ «О промышленной безопасности опасных производственных объектов».
2. Группа контроля может уточняться по согласованию с заказчиком.

9. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

9.1 Все фланцы, кроме типа 21, должны маркироваться следующим образом:

  • товарный знак завода-изготовителя;
  • DN;
  • PN;
  • номер типа фланца;
  • номер размерного ряда (1 или 2);
  • исполнение уплотнительной поверхности согласно рисунку 2;
  • марка материала фланца;
  • группа контроля согласно таблице 16.

Пример маркировки стального приварного встык фланца DN 50 на PN 10, тип 11, ряд 1, исполнение M, из стали 25 по группе контроля IV:

Товарный знак изготовителя 50-10-11-1-М-Ст 25-IV

Для фланцев с группой контроля V дополнительно маркируется заводской номер.

9.2. Маркировка должна располагаться на наружной цилиндрической поверхности и/или тыльной стороне фланца и должна обеспечивать ее четкость после приварки фланца к трубе.

9.2.1. При маркировке на фланце разделители символов в виде дефисов могут быть заменены пробелами.

9.2.2. По согласованию между заказчиком и изготовителем (поставщиком) допускается поставка фланцев с маркировкой на бирках.

9.3. Фланцы должны иметь временную противокоррозионную защиту (консервацию) по ГОСТ 9.014, кроме фланцев, изготовляемых из коррозионно-стойких сталей и сплавов, а также имеющих защитное антикоррозионное покрытие, нанесенное по требованию заказчика. Вариант защиты и срок консервации (срок хранения без переконсервации) должны быть указаны в паспорте.

9.4. Упаковка должна обеспечивать защиту уплотнительных поверхностей и кромок под приварку, безопасность и удобство при погрузочно-разгрузочных работах и транспортировании фланцев.

9.4.1. Допускается транспортирование фланцев без упаковки при условии обеспечения их сохранности, защиты уплотнительных поверхностей и кромок под приварку.

9.5 Маркировка тары — по ГОСТ 14192.

9.6. Партия фланцев должна сопровождаться паспортом, удостоверяющим соответствие фланцев требованиям настоящего стандарта и КД. Партия фланцев должна состоять из фланцев одного типоразмера, одного материала и прошедших термическую обработку по одинаковому режиму.

Рекомендуемая форма паспорта приведена в Приложении В.

Паспорт рекомендуется оформлять на листах формата А4 или А5 по ГОСТ 2.301 или типографским способом на листах форматов по ГОСТ 5773.

9.6.1. По согласованию между изготовителем и потребителем (заказчиком) прилагаются копии документов на заготовки и/или проводившиеся испытания, в т.ч. сведения о химическом составе, механических свойствах, термообработке, дефектоскопии и т.д.

Приложение А
(рекомендуемое)

ФОРМА ЗАЯВКИ НА ИЗГОТОВЛЕНИЕ (ПОСТАВКУ) ПАРТИИ ФЛАНЦЕВ

ЗАЯВКА на изготовление (поставку) партии фланцев по ГОСТ 54432-2011Дата заполнения
«__» ____ 20__г.

DN

PN _____________ МПа (__________ кг/см2)

Тип фланца W Тип 01 W Тип 02 W Тип 03 W Тип 04 W Тип 11

              Стальной    Стальной      Стальной      Стальной    Стальной
               плоский    свободный     свободный     свободный   свободный
              приварной  на приварном  на отбортовке  на хомуте     встык
                            кольце                   под приварку

рис. 54 рис. 53 рис. 52 рис. 51 рис. 50

Ряд размерный W 1 W 2

Исполнение W А — плоскость W B — W F — впадина W E — выступ уплотнительной соединительный W F1 W F2 W E1 W E2 поверхности выступ

рис. 58 рис. 57 рис. 56 рис. 55

W D — паз W C — шип W D1 W D2 W C1 W C1 W K — под W J — под W M — паз W L — шип линзовую прокладку (под фторопласт) (под фторопласт) прокладку овального сечения

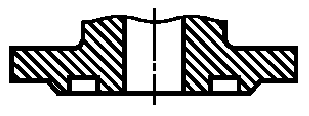

рис. 62 рис. 61 рис. 60 рис. 59

Марка стали W Сталь 20 W Сталь 09Г2С W 12Х18Н10Т W Сталь 15Х5М W Другая _____________

Группа W I — химанализ — для фланцев PN <= 2,5 DN <= 300 — контроля для жидких рабочих сред, не относящихся к опасным веществам.

W II — химанализ, твердость 5% партии — для фланцев

                       PN <= 6 всех DN и для фланцев PN <= 16  DN <= 300  -
                       для   рабочих   сред,   не   относящихся   к опасным
                   веществам.

W III — химанализ, твердость — каждая заготовка -

                       для фланцев PN <= 25   всех  DN -  для рабочих сред,
                       не  относящихся  к   опасным веществам;  для фланцев
                       PN <= 6   DN <= 150   -  для   жидких  рабочих сред,
                       относящихся      к     опасным   веществам.  МКК   и
                   неразрушающий контроль - по требованию заказчика.

W IV — химанализ, твердость — каждая заготовка,

                       механические  свойства  1%  садки    -  для  фланцев
                       PN <= 63  всех DN  -  для   всех сред. Неразрушающий
                       контроль - каждая   заготовка  (для PN >=  100 - УЗК
                       100%, для PN < 100    -  по  требованию  заказчика).
                   МКК - по требованию заказчика.

W V — как для группы IV (все испытания каждой заготовки) — для фланцев PN > 63 всех DN — для всех сред

Дополнительные W Ударная вязкость __________ W МКК W УЗК W СКР требования к контролю W Другие виды контроля ________________________

Для фланцев    Диаметр d  ___________   мм    (под   соединение   с  трубой
типов 01, 02            в
           для обеспечения зазора при сварке от 0 до +2 мм)

Для фланцев    Диаметр D  ___________   мм   (для    обеспечения    разницы
типов 03                0
           с диаметром трубы от 1 до 3 мм)

Присоедини- Материал ____________ тельная труба Размер D x S ______________ н

Тип, материал прокладки

Покрытие

Количество

Дополнительные требования:

Заказчик:                     Изготовитель (поставщик) фланцев:

Адрес                         Адрес

Тел.                          Тел.

Тел. факс                     Тел. факс

E-mail                        E-mail

Приложение Б
(справочное)

РАСЧЕТНАЯ МАССА ФЛАНЦЕВ

Таблица Б.1

Расчетная масса фланцев

DNТип фланцевМасса фланцев, кг, для PN, кгс/см2
PN 1 и PN 2,5PN 6PN 10PN 16PN 25PN 40PN 63PN 100PN 160PN 200
DN 10010,250,310,460,540,63-----
020,290,290,520,610,69-----
110,290,340,500,600,690,691,031,03--
DN 15010,290,330,510,610,70-----
020,330,330,580,670,77-----
110,340,400,580,680,800,801,151,271,272,11
DN 20010,450,530,740,860,98-----
020,410,410,820,931,05-----
110,460,530,870,870,990,991,812,022,082,54
DN 25010,550,640,891,171,17-----
020,600,600,961,101,24-----
110,550,761,051,051,191,192,302,502,503,59
DN 32010,791,011,401,581,77-----
020,870,871,491,681,87-----
110,781,101,541,541,851,852,943,063,074,43
DN 40010,951,211,711,962,18-----
021,011,011,922,132,35-----
111,091,361,831,852,192,193,754,074,285,46
DN 50011,041,332,062,582,71-----
021,111,112,272,542,79-----
111,261,532,262,282,782,814,636,086,4911,3
DN 65011,391,632,803,423,22-----
021,551,553,013,313,43-----
111,621,973,173,193,713,726,298,849,3819,2
DN 80011,842,443,193,714,06-----
022,052,053,774,114,25-----
112,432,763,674,214,444,817,229,9810,527,5
DN 100012,142,853,964,735,92-----
022,382,384,554,936,19-----
112,983,354,704,906,587,4010,714,715,453,6
DN 125012,63,885,406,388,26-----
022,842,846,096,568,82-----
113,724,666,716,769,4510,217,123,324,973,2
DN 150013,614,636,928,1610,5-----
023,943,947,868,4810,9-----
114,305,378,178,3012,613,225,432,935,090,9
DN 200014,735,898,0510,113,3-----
024,934,939,029,3612,6-----
116,928,3711,411,817,424,438,554,260,1160
DN 250016,957,6710,714,518,9-----
026,386,3811,313,917,7-----
119,8811,014,617,425,737,653,885,494,4318
DN 300019,3310,312,917,824,0-----
0210,410,413,917,922,8-----
1113,414,818,722,833,357,174,6128141-
DN 3500110,512,615,922,934,4-----
0213,513,518,022,831,7-----
1116,017,724,032,046,670,3106172--
DN 4000111,615,221,631,044,6-----
0217,017,024,429,142,5-----
1118,620,630,043,064,8107151216--
DN 4500114,617,322,839,651,8-----
0220,020,025,635,348,2-----
1123,623,633,354,072,3107----
DN 5000116,019,727,757,067,3-----
0225,425,433,249,364,6-----
1126,826,639,271,088,9132201---
DN 6000121,426,239,480,090,9-----
1135,835,848,899,3124181283---
DN 7000129,236,759,584,2127-----
1144,344,365,3106167228301---
DN 8000136,646,179,2104181-----
1146,256,287,2131215344464---
DN 9000144,255,194,1129------
1166,466,8103158253437954---
DN 10000152,664,4118179------
1173,473,5119203312541981---
DN 12000162,499,0197298------
1192,91111802853886911260---
DN 14000177,6161279-------
11101157--------
DN 16000194,3203423-------
11135219--------
DN 180001117---------
DN 200001133---------
DN 220001190---------
DN 240001237---------

Приложение В
(рекомендуемое)

ФОРМА ПАСПОРТА НА ФЛАНЦЫ

┌─┬──────────────────────────────────┬─────────────────────────────────┬──┐
<pre class="legal-pre">│ │   Товарный знак изготовителя     │  ПАСПОРТ _____________________  │  │
│ │(поставщика), наименование и адрес│           обозначение паспорта  │  │
│ └──────────────────────────────────┴─────────────────────────────────┘  │
│                                                                         │
│                       1 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ                    │
│                                                                         │</pre>
│ ┌─────────────────────────────────────────────┬───────────────────────┐ │
│ │Обозначение фланцев и N документа на поставку│                       │ │
│ ├─────────────────────────────────────────────┼───────────────────────┤ │
│ │Количество штук в партии или заводской N     │                       │ │
│ ├─────────────────────────────────────────────┼───────────────────────┤ │
│ │Дата изготовления (поставки)                 │                       │ │
│ ├─────────────────────────────────────────────┼───────────────────────┤ │
│ │Заказчик, номер договора                     │                       │ │
│ └─────────────────────────────────────────────┴───────────────────────┘ │
<pre class="legal-pre">│                                                                         │
│                        2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ                    │
│                                                                         │</pre>
│ ┌─────────────────┬───────────────────────────────────────────────────┐ │
<pre class="legal-pre">│ │  Наименование   │                     Значение                      │ │
│ │    параметра    │                                                   │ │</pre>
│ ├─────────────────┼───────────────────────────────────────────────────┤ │
│ │DN               │                                                   │ │
│ ├─────────────────┼───────────────────────────────────────────────────┤ │
│ │PN, МПа (кгс/см2)│                                                   │ │
│ ├─────────────────┼──────────┬─────┬────────┬──────┬───┬───┬──────────┤ │
<pre class="legal-pre">│ │Марка материала  │ Материал │сигма│сигма   │дельта│пси│KCV│Твердость │ │
│ │и его свойства   │ ________ │     │     0,2│      │   │   │          │ │</pre>
│ ├─────────────────┼──────────┴─────┴────────┴──────┴───┴───┴──────────┤ │
│ │Группа контроля  │                                                   │ │
│ ├─────────────────┼───────────────────────────────────────────────────┤ │
│ │Масса, кг        │                                                   │ │
│ ├─────────────────┼───────────────────────────────────────────────────┤ │
│ │Покрытие         │                                                   │ │
│ ├─────────────────┼───────────────────────────────────────────────────┤ │
│ │Особые отметки   │                                                   │ │
│ └─────────────────┴───────────────────────────────────────────────────┘ │
<pre class="legal-pre">│                                                                         │
│                           3 СВЕДЕНИЯ О ЗАГОТОВКЕ                        │
│                                                                         │</pre>
│ ┌──────────────┬─────────────────┬─────────┬─────────┬────────────────┐ │
<pre class="legal-pre">│ │   Условное   │     Номер       │  Номер  │  Номер  │  Изготовитель  │ │
│ │  обозначение │сопроводительного│ партии  │ плавки  │  (поставщик)   │ │
│ │              │    документа    │         │         │                │ │</pre>
│ ├──────────────┼─────────────────┼─────────┼─────────┼────────────────┤ │
│ │              │                 │         │         │                │ │
│ └──────────────┴─────────────────┴─────────┴─────────┴────────────────┘ │
<pre class="legal-pre">│                                                                         │
│                           4 ГАРАНТИИ ИЗГОТОВИТЕЛЯ                       │
│                                                                         │
│    Изготовитель   (поставщик)   гарантирует   работоспособность  фланцев│
│при условии соблюдения  потребителем  условий транспортирования, хранения│
│и эксплуатации по ГОСТ Р 54432-2011.                                     │
│    Гарантийный срок эксплуатации __ месяцев со дня ввода в эксплуатацию,│
│но не более __ месяцев со дня отгрузки.                                  │
│                                                                         │
│           5 ВРЕМЕННАЯ ПРОТИВОКОРРОЗИОННАЯ ЗАЩИТА (КОНСЕРВАЦИЯ)          │
│                                                                         │</pre>
│ ┌────────┬──────────────────┬───────────────────┬─────────────────────┐ │
<pre class="legal-pre">│ │  Дата  │  Вариант защиты  │ Срок консервации, │ Должность, фамилия, │ │
│ │        │   по ГОСТ 9.014  │       годы        │       подпись       │ │</pre>
│ ├────────┼──────────────────┼───────────────────┼─────────────────────┤ │
│ │        │                  │                   │                     │ │
│ └────────┴──────────────────┴───────────────────┴─────────────────────┘ │
<pre class="legal-pre">│                                                                         │
│                        6 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ                        │
│                                                                         │
│                 Фланцы ________________________________                 │
│                                 обозначение                             │
│изготовлены  и  приняты  в соответствии с требованиями ГОСТ Р 54432-2011,│</pre>
│действующей технической документацией и признаны годными для эксплуатации│
<pre class="legal-pre">│на указанные в настоящем ПС параметры                                    │
│Начальник ОТК     ______________  ____________________  _________________│
│                  личная подпись  расшифровка подписи   год, месяц, число│
│              МП                                                         │
│                                                                         │
│Руководитель предприятия                                                 │
│   ______________      _____________________       ___________________   │
│   личная подпись       расшифровка подписи         год, месяц, число    │
│                                                                         │
│              МП                                                         │</pre>
└─────────────────────────────────────────────────────────────────────────┘

БИБЛИОГРАФИЯ

1. ИСО 7005-1:1992 (ISO 7005-1:1992) Фланцы металлические. Часть 1. Стальные фланцы (Metallic flanges — Part 1: Steel flanges)

2. ИСО 7005-2:1988 (ISO 7005-2:1988) Фланцы металлические. Часть 2.

   Фланцы    из    литейного    чугуна
   (Metallic  flanges - Part 2:   Cast

iron flanges)

3. СТ ЦКБА 050-2008 Арматура трубопроводная. Отливки из чугуна. Технические требования

4. СТ ЦКБА 014-2004 Арматура трубопроводная. Отливки стальные. Общие технические условия

5. ТУ 0870-001-05785572-2007 Отливки из стали 20ГМЛ для деталей холодного климатического исполнения. Технические условия

6. ТУ 05764417-013-93 Заготовки из стали марок 09ГСНБЦ, 09ХГН2АБ, 20КА, 08Г2МФА

7. ОСТ 26-01-135-81 Поковки деталей сосудов, аппаратов

   и трубопроводов высокого  давления.
   Общие    технические    требования,
   правила приемки,  методы испытаний

8. ОСТ 108.030.113-87 Поковки из углеродистой

   и         легированной        стали
   для  оборудования  и  трубопроводов

тепловых и атомных станций

9. ТУ 108.11.937-87 Заготовки из стали марок 10Х18Н9, 10Х18Н9-ВД, 10Х18Н9-Ш

10. ТУ 14-1-3573-83 Прутки из коррозионно-стойкой стали марки 07Х16Н4Б и 07Х16Н4Б-Ш

11. ТУ 14-1-1665-04 Прутки сортовые из сплава марки ХН35ВТ-ВД (ЭИ612-ВД)

12. ОСТ 1.92077-91 Сплавы титановые

13. СТ ЦКБА 012-2005 Арматура трубопроводная. Шпильки,

   болты,     гайки      и       шайбы
   для     трубопроводной    арматуры.

Технические требования

14. СТ ЦКБА-СОЮЗ-НОВОМЕТ-019-2006 Арматура трубопроводная. Уплотнения

   на      основе    терморасширенного
   графита.      Общие     технические

требования

15. СТ ЦКБА 010-2004 Арматура трубопроводная. Поковки, штамповки и заготовки из проката. Технические требования

16. СТ ЦКБА 016-2004 Арматура трубопроводная.

   Термическая    обработка   деталей,
   заготовок      и   сварных   сборок
   из    высоколегированных    сталей,
   коррозионно-стойких  и  жаропрочных

сплавов

17. СТ ЦКБА 025-2006 Арматура трубопроводная. Сварка и контроль качества сварных соединений. Технические требования

18. ПБ 03-585-03 Правила устройства и безопасной эксплуатации технологических трубопроводов

19. СТ ЦКБА 026-2005 Арматура трубопроводная.

   Термическая    обработка  заготовок
   из  углеродистых   и   легированных
   конструкционных   сталей.   Типовой

технологический процесс

------------------------------------------------------------------
