Введен в действие
Постановлением Госстандарта СССР

от 30 апреля 1981 г. № 2261

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

ДОПУСКИ РАСПОЛОЖЕНИЯ ОСЕЙ ОТВЕРСТИЙ ДЛЯ КРЕПЕЖНЫХ ДЕТАЛЕЙ

Basic norms of interchangeability. Position tolerances of bore axes for fasteners

ГОСТ 14140-81

(СТ СЭВ 637-77)

Группа Г12

Взамен ГОСТ 14140-69

Постановлением Государственного комитета СССР по стандартам от 30 апреля 1981 г. № 2261 срок введения установлен с 01.07.1981.

Переиздание. Ноябрь 1981 г.

1. Настоящий стандарт распространяется на детали машин и приборов, которые соединяются болтами, винтами, шпильками и другими крепежными деталями и у которых оси отверстий для крепежных деталей расположены параллельно, и устанавливает допуски расположения осей сквозных гладких и резьбовых отверстий для крепежных деталей.

Стандарт не распространяется на детали, к которым не предъявляются требования взаимозаменяемости и собираемость которых обеспечивается путем совместной обработки отверстий в парных соединяемых деталях. Стандарт полностью соответствует СТ СЭВ 637-77.

2. Термины и определения допусков расположения — по ГОСТ 24642-81.

3. Допуски расположения осей отверстий для крепежных деталей должны устанавливаться одним из способов:

позиционными допусками осей отверстий;

предельными отклонениями размеров, координирующих оси отверстий.

Для отверстий, образующих одну сборочную группу при числе элементов в группе более двух, предпочтительней назначать позиционные допуски их осей.

4. Допуски расположения следует устанавливать и для других элементов (например, центрирующих отверстий, выступов и т.п.), входящих в одну сборочную группу с отверстиями для крепежных деталей. В тех случаях, когда эти элементы являются сборочными базами, их принимают в качестве баз, к которым относятся допуски расположения осей отверстий для крепежных деталей.

5. Числовые значения позиционных допусков в диаметральном выражении Т и в радиусном выражении Т/2 должны соответствовать указанным в табл. 1.

Таблица 1

мм

0,01	0,012	0,016	0,02	0,025	0,03	0,04	0,05	0,06	0,08
0,1	0,12	0,16	0,2	0,25	0,3	0,4	0,5	0,6	0,8
1	1,2	1,6	2	2,5	3	4	5	6	8
10	12	16	-	-	-	-	-	-	-

Указания по выбору позиционных допусков осей отверстий в зависимости от типа соединения крепежными деталями, зазора для прохода крепежных деталей в сквозных отверстиях и других условий сборки приведены в рекомендуемом Приложении 1.

6. Числовые значения предельных отклонений размеров, координирующих оси отверстий одной сборочной группы, должны обеспечивать расположение каждой оси в поле соответствующего позиционного допуска.

Пересчет позиционных допусков на предельные отклонения размеров, координирующих оси отверстий, в зависимости от характеристики расположения отверстий приведен в табл. 2 для размеров в системе прямоугольных координат и в табл. 3 - для размеров в системе полярных координат.

Таблица 2

Пересчет позиционных допусков на предельные
отклонения размеров, координирующих отверстий.
Система прямоугольных координат

мм

Характеристика расположения отверстий	Эскиз	Нормируемые отклонения размеров, координирующих оси отверстий	Позиционный допуск в диаметральном выражении T
			0,02	0,025	0,03	0,04	0,05	0,06	0,08	0,1	0,12	0,16	0,2	0,25	0,3	0,4	0,5	0,6	0,8	1	1,2	1,6	2	2,5	3	4	5	6	8	10	12	16
			Позиционный допуск в радиусном выражении T/2
			0,01	0,012	0,016	0,02	0,025	0,03	0,04	0,05	0,06	0,08	0,1	0,12	0,16	0,2	0,25	0,3	0,4	0,5	0,6	0,8	1	1,2	1,6	2	2,5	3	4	5	6	8
			Числовые значения предельных отклонений размеров, координирующих оси
1. Одно отверстие, координированное относительно плоскости (при сборке базовые плоскости соединяемых деталей совмещаются)		Предельные отклонения \pm \delta L размера между осью отверстия и плоскостью	0,01	0,012	0,016	0,02	0,025	0,03	0,04	0,05	0,06	0,08	0,1	0,12	0,16	0,2	0,25	0,3	0,4	0,5	0,6	0,8	1	1,2	1,6	2	2,5	3	4	5	6	8
2. Два отверстия, координированные относительно друг друга		Предельные отклонения \pm \delta L размера между осями двух отверстий	0,02	0,025	0,03	0,04	0,05	0,06	0,08	0,1	0,12	0,16	0,2	0,25	0,3	0,4	0,5	0,6	0,8	1	1,2	1,6	2	2,5	3	4	5	6	8	10	12	16

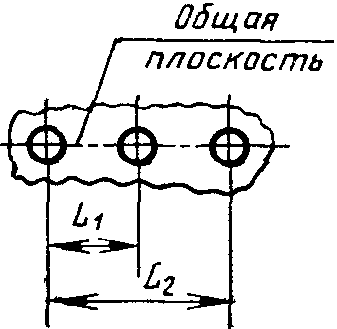

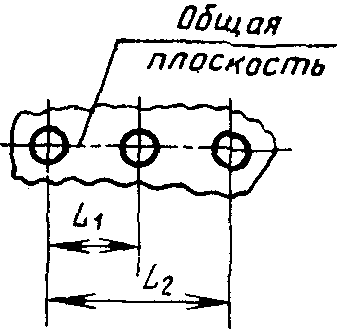

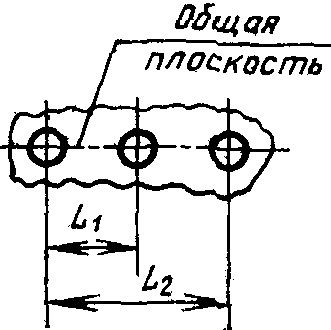

3. Три и более отверстий, расположенных в один ряд		Предельные отклонения \pm \delta L_{\Sigma} размера между осями двух любых отверстий <*>	0,014	0,016	0,022	0,028	0,035	0,04	0,055	0,07	0,08	0,11	0,14	0,16	0,22	0,28	0,35	0,4	0,55	0,7	0,8	1,1	1,4	1,6	2,2	2,8	3,5	4	5,5	7	8	11
3. Три и более отверстий, расположенных в один ряд		Предельные отклонения \pm \delta y осей отверстий от общей плоскости	0,007	0,008	0,011	0,014	0,018	0,02	0,028	0,035	0,04	0,055	0,07	0,08	0,11	0,14	0,18	0,2	0,28	0,35	0,4	0,55	0,7	0,8	1,1	1,4	1,8	2	2,8	3,5	4	5,5
4. Три или четыре отверстия, расположенные в два ряда		Предельные отклонения \pm \delta L размеров L₁ и L₂	0,014	0,016	0,022	0,028	0,035	0,04	0,055	0,07	0,08	0,11	0,14	0,16	0,22	0,28	0,35	0,4	0,55	0,7	0,8	1,1	1,4	1,6	2,2	2,8	3,5	4	5,5	7	8	11
4. Три или четыре отверстия, расположенные в два ряда		Предельные отклонения \pm \delta L_{d} размеров по диагонали между осями двух любых отверстий	0,02	0,025	0,03	0,04	0,05	0,06	0,08	0,1	0,12	0,16	0,2	0,25	0,3	0,4	0,5	0,6	0,8	1	1,2	1,6	2	2,5	3	4	5	6	8	10	12	16

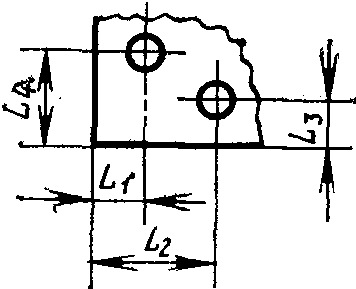

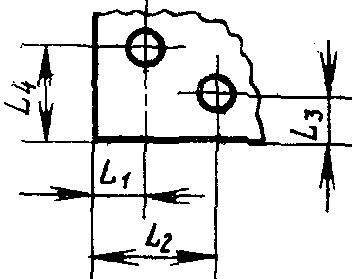

5. Одно или несколько отверстий, координированных относительно двух взаимно перпендикулярных плоскостей (при сборке базовые плоскости соединяемых деталей совмещаются)		Предельные отклонения \pm \delta L размеров L₁, L₂, L₃, L₄	0,007	0,008	0,011	0,014	0,018	0,02	0,028	0,035	0,04	0,055	0,07	0,08	0,11	0,14	0,18	0,2	0,28	0,35	0,4	0,55	0,7	0,8	1,1	1,4	1,8	2	2,8	3,5	4	5,5

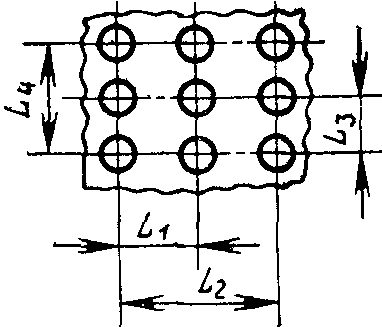

6. Отверстия, расположенные в несколько рядов		Предельные отклонения \pm \delta L размеров L₁, L₂, L₃, L₄	0,007	0,008	0,011	0,014	0,018	0,02	0,028	0,035	0,04	0,055	0,07	0,08	0,11	0,14	0,18	0,2	0,28	0,35	0,4	0,55	0,7	0,8	1,1	1,4	1,8	2	2,8	3,5	4	5,5
6. Отверстия, расположенные в несколько рядов		Предельные отклонения \pm \delta L_{d} размеров по диагонали между осями двух любых отверстий	0,02	0,025	0,03	0,04	0,05	0,06	0,08	0,1	0,12	0,16	0,2	0,25	0,3	0,4	0,5	0,6	0,8	1	1,2	1,6	2	2,5	3	4	5	6	8	10	12	16

<> Допускается вместо предельных отклонений размера между осями двух любых отверстий нормировать предельные отклонения размеров между осью одного (базового) отверстия или базовой плоскостью и осями каждого из остальных отверстий ( L_{1} , L_{2} и т.д.); при этом значение предельного отклонения, указанное в таблице, должно быть уменьшено вдвое.*

Таблица 3

Пересчет позиционных допусков на предельные отклонения размеров, координирующих оси отверстий. Система полярных координат

Характеристика расположения отверстий	Эскиз	Нормируемые отклонения размеров, координирующих оси отверстий	Позиционный допуск в диаметральном выражении, T, мм		0,02	0,025	0,03	0,04	0,05	0,06	0,08	0,1	0,12	0,16	0,2	0,25	0,3	0,4	0,5
			Позиционный допуск в радиусном выражении, T/2, мм		0,01	0,012	0,016	0,02	0,025	0,03	0,04	0,05	0,06	0,08	0,1	0,12	0,16	0,2	0,25
			\pm \delta D , мм		0,014	0,016	0,022	0,028	0,035	0,04	0,055	0,07	0,08	0,11	0,14	0,16	0,22	0,28	0,35
			\pm \delta R , мм		0,007	0,008	0,011	0,014	0,018	0,02	0,028	0,035	0,04	0,055	0,07	0,08	0,11	0,14	0,18
			Интервалы номинальных размеров, мм		\pm \delta\alpha ; \pm \delta\alpha_{\Sigma}
			диаметра, D	радиуса R	\pm \delta\alpha ; \pm \delta\alpha_{\Sigma}
1. Два отверстия, координированные относительно друг друга и центрального базового элемента	База — поверхность A	Предельные отклонения \pm \delta R радиуса окружности центров Предельные отклонения \pm \delta\alpha угла между осями отверстий	От 6 до 10	От 3 до 5	12'	14'	20'	25'	30'	35'	50'	1°	1°10'	1°40'	2°	2°20'	3°	4°	-
			Св. 10 до 14	Св. 5 до 7	8'	10'	12'	16'	20'	25'	30'	40'	50'	1°	1°20'	1°40'	2°	2°40'	3°20'
			Св. 14 до 18	Св. 7 до 9	6'	7'	10'	12'	14'	18'	25'	30'	35'	45'	1°	1°10'	1°30'	2°	2°20'
			Св. 18 до 24	Св. 9 до 12	5'	6'	7'	10'	11'	14'	18'	22'	28'	35'	45'	55'	1°10'	1°30'	1°50'
			Св. 24 до 30	Св. 12 до 15	4'	5'	6'	7'	9'	11'	14'	18'	22'	28'	35'	45'	55'	1°10'	1°30'
			Св. 30 до 40	Св. 15 до 20	3'	4'	5'	5'30»	7'	8'	11'	14'	16'	22'	28'	35'	45'	55'	1°10'

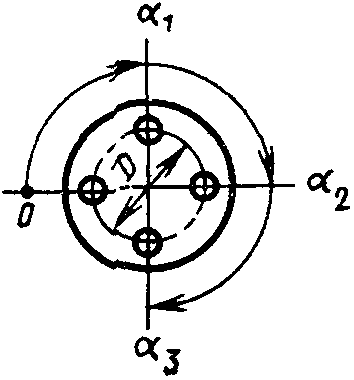

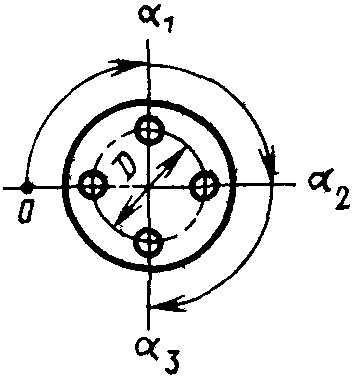

2. Три и более отверстий, расположенных по окружности		Предельные отклонения \pm \delta D диаметра окружности центров Предельные отклонения \pm \delta\alpha_{\Sigma} центрального угла между осями двух любых отверстий <*>	Св. 40 до 50	Св. 20 до 25	2'30»	3'	4'	4'20»	5'	6'	8'	10'	12'	16'	20'	25'	30'	40'	50'
			Св. 50 до 65	Св. 25 до 32,5	2'	2'30»	3'	3'30»	4'	5'	6'	8'	10'	12'	16'	20'	25'	30'	40'
			Св. 65 до 80	Св. 32,5 до 40	-	-	2'30»	2'40»	3'	4'	5'	6'	8'	10'	12'	16'	20'	25'	30'
			Св. 80 до 100	Св. 40 до 50	-	-	2'	2'20»	2'30»	3'	4'	5'	6'	8'	10'	12'	14'	20'	25'
			Св. 100 до 120	Св. 50 до 60	-	-	-	-	2'	2'40»	3'	4'	5'	7'	9'	11'	16'	18'	22'
			Св. 120 до 150	Св. 60 до 75	-	-	-	-	-	2'	2'30»	3'30»	4'30»	6'	7'	9'	12'	14'	18'
			Св. 150 до 180	Св. 75 до 90	-	-	-	-	-	-	2'	3'	4'	5'	6'	7'	9'	12'	14'

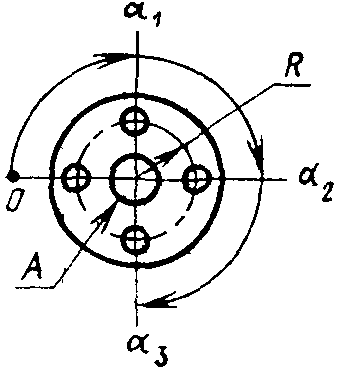

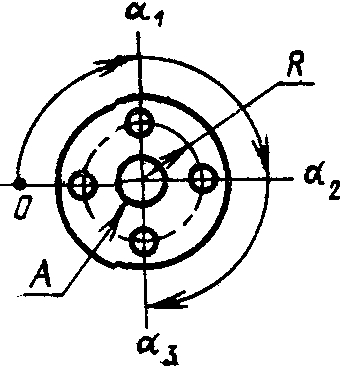

3. Три и более отверстий, расположенных по окружности, координированных относительно центрального базового элемента A	База — поверхность A	Предельные отклонения \pm \delta R радиуса окружности центров Предельные отклонения \pm \delta\alpha_{\Sigma} центрального угла между осями двух любых отверстий <*>	Св. 180 до 250	Св. 90 до 125	-	-	-	-	-	-	-	2'	2'30»	3'30»	4'30»	6'	7'	9'	11'
			Св. 250 до 310	Св. 125 до 155	-	-	-	-	-	-	-	-	2'	2'30»	3'	4'	6'	7'	9'
			Св. 310 до 400	Св. 155 до 200	-	-	-	-	-	-	-	-	-	2'	2'30»	3'	4'	5'	6'
			Св. 400 до 500	Св. 200 до 250	-	-	-	-	-	-	-	-	-	-	2'	2'30»	3'	4'	5'
			Св. 500 до 630	Св. 250 до 315	-	-	-	-	-	-	-	-	-	-	-	2'	2'30»	3'	4'
			Св. 630 до 800	Св. 315 до 400	-	-	-	-	-	-	-	-	-	-	-	-	2'	2'30»	3'30»
			Св. 800 до 1000	Св. 400 до 500	-	-	-	-	-	-	-	-	-	-	-	-	-	2'	3'
			Св. 1000 до 1250	Св. 500 до 625	-	-	-	-	-	-	-	-	-	-	-	-	-	-	2'
			Св. 1250 до 1600	Св. 625 до 800	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
			Св. 1600 до 2000	Св. 800 до 1000	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

<*> Допускается вместо предельных отклонений центрального угла между осями двух любых отверстий нормировать предельные отклонения центральных углов между осью одного (базового) отверстия и осями каждого из остальных отверстий ( \alpha_{1} , \alpha_{2} и т.д.); при этом значение предельного отклонения, указанное в таблице, должно быть уменьшено вдвое.

Продолжение табл. 3

Характеристика расположения отверстий

Эскиз

Нормируемые отклонения размеров, координирующих оси отверстий

Позиционный допуск в диаметральном выражении, T, мм

0,6

0,8

1,2

1,6

2,5

Позиционный допуск в радиусном выражении, T/2, мм

0,3

0,4

0,5

0,6

0,8

1,2

1,6

2,5

\pm \delta D , мм

0,4

0,55

0,7

0,8

1,1

1,4

1,6

2,2

2,8

3,5

5,5

\pm \delta R , мм

0,2

0,28

0,35

0,4

0,55

0,7

0,8

1,1

1,4

1,8

2,8

3,5

5,5

Интервалы номинальных размеров, мм

\pm \delta\alpha ; \pm \delta\alpha_{\Sigma}

диаметра D

радиуса R

1. Два отверстия, координированные относительно друг друга и центрального базового элемента

База — поверхность A

Предельные отклонения \pm \delta R радиуса окружности центров
Предельные отклонения \pm \delta\alpha угла между осями отверстий

От 6 до 10

От 3 до 5

Св. 10 до 14

Св. 5 до 7

4°

Св. 14 до 18

Св. 7 до 9

3°

4°

Св. 18 до 24

Св. 9 до 12

2°20'

3°

3°40'

4°30'

Св. 24 до 30

Св. 12 до 15

1°50'

2°20'

3°

3°40'

4°30'

Св. 30 до 40

Св. 15 до 20

1°20'

1°50'

2°20'

2°40'

3°40'

4°30'

Св. 40 до 50

Св. 20 до 25

1°

1°20'

1°40'

2°

2°40'

3°20'

4°30'

2. Три и более отверстий, расположенных по окружности

Предельные отклонения \pm \delta D диаметра окружности центров
Предельные отклонения \pm \delta\alpha_{\Sigma} центрального угла между осями двух любых отверстий <*>

Св. 50 до 65

Св. 25 до 32,5

50'

1°

1°20'

1°40'

2°

2°40'

3°20'

4°

Св. 65 до 80

Св. 32,5 до 40

40'

50'

1°

1°20'

1°40'

2°

2°40'

3°20'

4°

Св. 80 до 100

Св. 40 до 50

30'

40'

50'

1°

1°20'

1°40'

2°

2°40'

3°20'

4°

Св. 100 до 120

Св. 50 до 60

28'

35'

45'

55'

1°10'

1°30'

1°50'

2°20'

3°

3°40'

4°30'

Св. 120 до 150

Св. 60 до 75

22'

28'

35'

45'

55'

1°10'

1°30'

1°50'

2°20'

3°

3°40'

4°30'

Св. 150 до 180

Св. 75 до 90

18'

22'

30'

35'

45'

55'

1°10'

1°30'

1°50'

2°20'

3°

4°

4°30'

Св. 180 до 250

Св. 90 до 125

14'

18'

22'

28'

35'

45'

55'

1°10'

1°30'

1°50'

2°20'

3°

3°40'

4°30'

3. Три и более отверстий, расположенных по окружности, координированных относительно центрального базового элемента A

База — поверхность A

Предельные отклонения \pm \delta R радиуса окружности центров
Предельные отклонения \pm \delta\alpha_{\Sigma} центрального угла между осями двух любых отверстий <*>

Св. 250 до 310

Св. 125 до 155

10'

14'

16'

20'

25'

35'

40'

55'

1°10'

1°30'

1°50'

2°20'

2°40'

3°20'

4°30'

Св. 310 до 400

Св. 155 до 200

10'

12'

16'

20'

25'

30'

40'

50'

1°

1°20'

1°40'

2°20'

2°40'

3°40'

Св. 400 до 500

Св. 200 до 250

10'

12'

16'

20'

25'

35'

40'

50'

1°

1°20'

1°50'

2°

2°20'

Св. 500 до 630

Св. 250 до 315

10'

12'

16'

20'

25'

35'

40'

50'

1°

1°20'

1°50'

2°

Св. 630 до 800

Св. 315 до 400

11'

14'

16'

20'

25'

35'

40'

50'

1°

1°20'

1°50'

Св. 800 до 1000

Св. 400 до 500

3'30»

4'30»

12'

14'

18'

22'

28'

35'

40'

50'

1°

1°20'

Св. 1000 до 1250

Св. 500 до 625

2'30»

10'

14'

16'

20'

25'

35'

40'

50'

1°

Св. 1250 до 1600

Св. 625 до 800

2'30»

10'

12'

16'

20'

25'

35'

40'

50'

Св. 1600 до 2000

Св. 800 до 1000

2'30»

10'

12'

16'

20'

25'

35'

40'

Указания по выбору предельных отклонений размеров, координирующих оси отверстий, в зависимости от типа соединения крепежными деталями в сквозных отверстиях, условий сборки и характеристики расположения отверстий приведены в рекомендуемом Приложении 1.

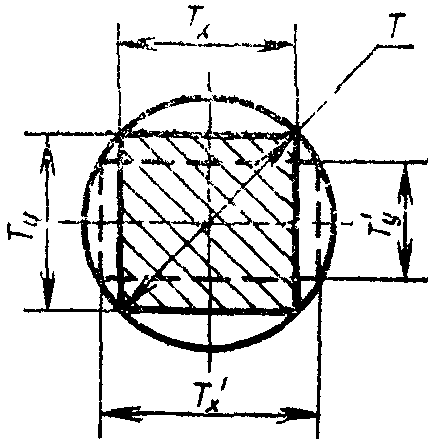

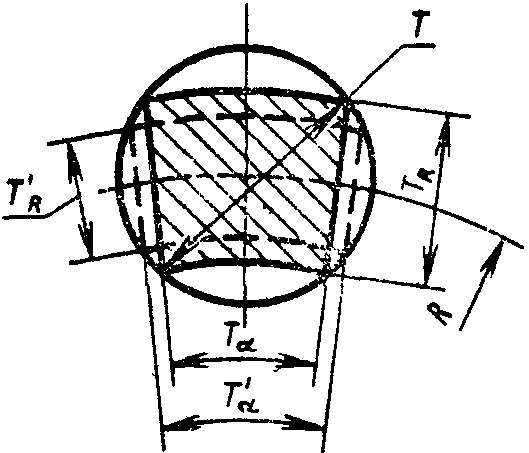

Основные зависимости, используемые для пересчета позиционных допусков на предельные отклонения размеров, координирующих оси отверстий, приведены в справочном Приложении 2.

7. Предельные отклонения, приведенные в табл. 2 и 3, допускается увеличивать в одном координатном направлении при условии, что предельные отклонения в другом координатном направлении будут уменьшены настолько, чтобы обеспечить расположение оси в поле соответствующего позиционного допуска (см. справочное Приложение 2).

Приложение 1
Рекомендуемое

ВЫБОР ДОПУСКОВ РАСПОЛОЖЕНИЯ ОСЕЙ ОТВЕРСТИЙ
ДЛЯ КРЕПЕЖНЫХ ДЕТАЛЕЙ

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Допуски расположения осей отверстий для крепежных деталей назначают в зависимости от типа соединения крепежными деталями, зазора для прохода крепежных деталей и коэффициента использования этого зазора для компенсации отклонений расположения осей.

1.2 Соединения крепежными деталями подразделяются на типы A и B (черт. 1):

A — зазоры для прохода крепежных деталей предусмотрены в обеих соединяемых деталях, например, соединения болтами, заклепками;

B — зазоры для прохода крепежных деталей предусмотрены лишь в одной из соединяемых деталей. К типу B относятся, например, соединения винтами, шпильками.

1. Общие положения

S_{min} — наименьший зазор между отверстиями и крепежной деталью

Черт. 1

1.3. Допуски расположения осей сквозных гладких отверстий в соединениях типов A и B рекомендуется назначать зависимыми, если применение зависимых допусков не приводит к нарушению прочности детали или нарушению требований к внешнему виду детали.

Допуски расположения осей резьбовых отверстий в соединениях типа B рекомендуется назначать зависимыми для малонагруженных винтов и независимыми для шпилек и тяжелонагруженных винтов. При зависимых допусках расположения осей резьбовых отверстий минимальное значение допуска расположения может быть превышено на величину, соответствующую отклонению действительного приведенного среднего диаметра внутренней резьбы от наименьшего предельного среднего диаметра.

1.4. Кроме метода расчета на максимум-минимум и основанных на этом методе таблиц, приведенных в настоящем приложении, можно применять другие методы расчета допусков расположения осей отверстий для крепежных деталей, в частности, с учетом вероятностных характеристик.

2. ВЫБОР ПОЗИЦИОННЫХ ДОПУСКОВ ОСЕЙ ОТВЕРСТИЙ

2.1. Числовые значения позиционных допусков осей отверстий в диаметральном выражении Т приведены в табл. 1 для соединений типа A и в табл. 2 - для соединений типа B.

Таблица 1

Позиционные допуски Т осей отверстий для соединений типа A

мм

Зазор Smin для прохода крепежной детали	При коэффициенте использования зазора
Зазор Smin для прохода крепежной детали	K = 1	K = 0,8	K = 0,6
0,1	0,1	0,08	0,06
0,2	0,2	0,16	0,12
0,3	0,3	0,25	0,16
0,4	0,4	0,3	0,25
0,5	0,5	0,4	0,3
0,6	0,6	0,5	0,4
0,8	0,8	0,6	0,5
1	1	0,8	0,6
2	2	1,6	1,2
3	3	2,5	1,6
4	4	3	2,5
5	5	4	3
6	6	5	4
7	6	6	4
8	8	6	5
10	10	8	6
11	10	8	6
12	12	10	8
14	12	10	8
15	16	12	10

Таблица 2

Позиционные допуски осей отверстий для соединений типа B

мм

Зазор Smin для прохода крепежной детали	При коэффициенте использования зазора
Зазор Smin для прохода крепежной детали	K = 1	K = 0,8	K = 0,6
0,1	0,05	0,04	0,03
0,2	0,1	0,08	0,06
0,3	0,16	0,12	0,1
0,4	0,2	0,16	0,12
0,5	0,25	0,2	0,16
0,6	0,3	0,25	0,2
0,8	0,4	0,3	0,25
1	0,5	0,4	0,3
2	1	0,8	0,6
3	1,6	1,2	1
4	2	1,6	1,2
5	2,5	2	1,6
6	3	2,5	2
7	3	3	2
8	4	3	2,5
10	5	4	3
11	5	4	3
12	6	5	4
14	6	5	4
15	8	6	5

Для получения позиционных допусков в радиусном выражении Т/2 числовые значения в табл. 1 и 2 должны быть уменьшены вдвое с последующим округлением результата до ближайшего числа из табл. 1 настоящего стандарта.

Позиционные допуски предпочтительней назначать в диаметральном выражении.

2.2. Позиционные допуски осей отверстий, приведенные в табл. 1 и 2, установлены одинаковыми для обеих соединяемых деталей и определены по формулам:

\text{Т } = K \cdot S_{min} - \text{длясоединенийтипа }A ; (1)

\text{Т } = 0,5K \cdot S_{min} - \text{длясоединенийтипа }B . (2)

S_{min} = D_{min} - d_{max} ,

где S_{min} — наименьший зазор между сквозным гладким отверстием и крепежной деталью;

D_{min} — наименьший предельный диаметр сквозного отверстия;

d_{max} — наибольший предельный диаметр стержня крепежной детали;

K — коэффициент использования зазора S_{min} , зависящий от условий сборки.

Рекомендуется принимать:

K = 1 или K = 0,8 — для соединений, не требующих регулировки взаимного расположения деталей;
K = 0,8 или K = 0,6 — для соединений, в которых необходима регулировка взаимного расположения деталей.

В обоснованных случаях значения K принимают меньше 0,6.

Значения, определенные по формулам (1) и (2), округляются до ближайшего числа из табл. 1 настоящего стандарта.

2.3. Позиционные допуски осей отверстий для обеих соединяемых деталей допускается назначать неодинаковыми: \text{Т}_{1} \neq \text{Т}_{2} . При этом они должны соответствовать следующим условиям:

\text{Т}_{1} + \text{Т}_{2} = 2K \cdot S_{min} - \text{длясоединенийтипа }A ; (4)

\text{Т}_{1} + \text{Т}_{2} = K \cdot S_{min} - \text{длясоединенийтипа }B . (5)

2.4. Если в сборочную группу с отверстиями для крепежных деталей входят центрирующие элементы (отверстия, выступы и т.п., черт. 2), то позиционный допуск центрирующей поверхности \text{Т}_{0} определяется по формулам:

\text{Т}_{0} = 0,5K_{0} \cdot S_{0min} ; (6)

S_{0min} = D_{0min} - d_{0max} , (7)

где S_{0min} — наименьший зазор между центрирующими поверхностями соединяемых деталей;

D_{0min} — наименьший предельный диаметр центрирующего отверстия;

d_{0max} — наибольший предельный диаметр центрирующего выступа;

K_{0} — коэффициент использования зазора между центрирующими поверхностями для компенсации позиционного отклонения их осей.

2. Выбор позиционных допусков осей отверстий

Черт. 2

При K_{0} = 0 или S_{0min} = 0 центрирующие поверхности принимают в качестве баз, к которым относятся позиционные допуски осей отверстий для крепежных деталей.

На центрирующие и базовые элементы рекомендуется распространять условие зависимого допуска, если не требуется совмещение осей этих элементов в соединяемых деталях (см. черт. 2).

3. ВЫБОР ПРЕДЕЛЬНЫХ ОТКЛОНЕНИЙ РАЗМЕРОВ, КООРДИНИРУЮЩИХ ОСИ ОТВЕРСТИЙ

3.1. Числовые значения предельных отклонений размеров, координирующих оси отверстий, для соединений типов A и B приведены в табл. 3 и 4 для размеров в системе прямоугольных координат и в табл. 5 - 12 - для размеров в системе полярных координат.

3.2. Предельные отклонения, приведенные в табл. 3 - 12, получены на основе позиционных допусков по табл. 1 и 2 и пересчета этих допусков по табл. 2 и 3 настоящего стандарта.

При K < 0,6 или неодинаковых допусках расположения осей отверстий для обеих соединяемых деталей предельные отклонения размеров, координирующих оси отверстий, следует определять на основе позиционных допусков, рассчитанных по формулам (1), (2), (4), (5), с последующим пересчетом этих допусков по табл. 2 и 3 настоящего стандарта.

3.3. Предельные отклонения, приведенные в табл. 8 - 12, допускается увеличивать в одном координатном направлении при условии, что предельные отклонения в другом координатном направлении будут уменьшены настолько, чтобы обеспечить расположение оси в поле соответствующего позиционного допуска (см. справочное Приложение 2).

Таблица 3

Предельные отклонения размеров, координирующих
оси отверстий. Система прямоугольных координат.
Соединения типа A

Характеристика расположения отверстий	Эскиз	Нормируемые отклонения размеров, координирующих оси отверстий	Коэффициент использования зазора K	Зазор Smin, мм
				0,1	0,2	0,3	0,4	0,5	0,6	0,8	1	2	3	4	5	6	7	8	10	11	12	14	15
				Числовые значения предельных отклонений размеров, координирующих оси, мм
1. Одно отверстие, координированное относительно плоскости (при сборке базовые плоскости соединяемых деталей совмещаются)		Предельные отклонения \pm \delta L размера между осью отверстия и плоскостью	1	0,05	0,1	0,16	0,2	0,25	0,3	0,4	0,5	1	1,6	2	2,5	3	3	4	5	5	6	6	8
			0,8	0,04	0,08	0,12	0,16	0,2	0,25	0,3	0,4	0,8	1,2	1,6	2	2,5	3	3	4	4	5	5	6
			0,6	0,03	0,06	0,08	0,12	0,16	0,2	0,25	0,3	0,6	0,8	1,2	1,6	2	2	2,5	3	3	4	4	5
2. Два отверстия, координированные относительно друг друга		Предельные отклонения \pm \delta L размера между осями двух отверстий	1	0,1	0,2	0,3	0,4	0,5	0,6	0,8	1	2	3	4	5	6	6	8	10	10	12	12	16
			0,8	0,08	0,16	0,25	0,3	0,4	0,5	0,6	0,8	1,6	2,5	3	4	5	6	6	8	8	10	10	12
			0,6	0,06	0,12	0,16	0,25	0,3	0,4	0,5	0,6	1,2	1,6	2,5	3	4	4	5	6	6	8	8	10
3. Три и более отверстий, расположенных в один ряд		Предельные отклонения \pm \delta L_{\Sigma} размера между осями двух любых отверстий <*>	1	0,07	0,14	0,22	0,28	0,35	0,4	0,55	0,7	1,4	2,2	2,8	3,5	4	4	5,5	7	7	8	8	11
			0,8	0,055	0,11	0,16	0,22	0,28	0,35	0,4	0,55	1,1	1,6	2,2	2,8	3,5	4	4	5,5	5,5	7	7	8
			0,6	0,04	0,08	0,11	0,16	0,22	0,28	0,35	0,4	0,8	1,1	1,6	2,2	2,8	2,8	3,5	4	4	5,5	5,5	7
		Предельные отклонения \pm \delta_{y} осей отверстий от общей плоскости	1	0,035	0,07	0,11	0,14	0,18	0,2	0,28	0,35	0,7	1,1	1,4	1,8	2	2	2,8	3,5	3,5	4	4	5,5
			0,8	0,028	0,055	0,08	0,11	0,14	0,18	0,2	0,28	0,55	0,8	1,1	1,4	1,8	2	2	2,8	2,8	3,5	3,5	4
			0,6	0,02	0,04	0,055	0,08	0,11	0,14	0,18	0,2	0,4	0,55	0,8	1,1	1,4	1,4	1,8	2	2	2,8	2,8	3,5
4. Три или четыре отверстия, расположенные в два ряда		Предельные отклонения \pm \delta L размеров L₁ и L₂	1	0,07	0,14	0,22	0,28	0,35	0,4	0,55	0,7	1,4	2,2	2,8	3,5	4	4	5,5	7	7	8	8	11
			0,8	0,055	0,11	0,16	0,22	0,28	0,35	0,4	0,55	1,1	1,6	2,2	2,8	3,5	4	4	5,5	5,5	7	7	8
			0,6	0,04	0,08	0,11	0,16	0,22	0,28	0,35	0,4	0,8	1,1	1,6	2,2	2,8	2,8	3,5	4	4	5,5	5,5	7
		Предельные отклонения \pm \delta L_{d} размеров по диагонали между осями двух любых отверстий	1	0,1	0,2	0,3	0,4	0,5	0,6	0,8	1	2	3	4	5	6	6	8	10	10	12	12	16
			0,8	0,08	0,16	0,25	0,3	0,4	0,5	0,6	0,8	1,6	2,5	3	4	5	6	6	8	8	10	10	12
			0,6	0,06	0,12	0,16	0,25	0,3	0,4	0,5	0,6	1,2	1,6	2,5	3	4	4	5	6	6	8	8	10
5. Одно или несколько отверстий, координированных относительно двух взаимно перпендикулярных плоскостей (при сборке базовые плоскости соединяемых деталей совмещаются)		Предельные отклонения \pm \delta L размеров L₁, L₂, L₃, L₄	1	0,035	0,07	0,11	0,14	0,18	0,2	0,28	0,35	0,7	1,1	1,4	1,8	2	2	2,8	3,5	3,5	4	4	5,5
			0,8	0,028	0,055	0,08	0,11	0,14	0,18	0,2	0,28	0,55	0,8	1,1	1,4	1,8	2	2	2,8	2,8	3,5	3,5	4
			0,6	0,02	0,04	0,055	0,08	0,11	0,14	0,18	0,2	0,4	0,55	0,8	1,1	1,4	1,4	1,8	2	2	2,8	2,8	3,5
6. Отверстия, расположенные в несколько рядов		Предельные отклонения \pm \delta L размеров L₁, L₂, L₃, L₄	1	0,035	0,07	0,11	0,14	0,18	0,2	0,28	0,35	0,7	1,1	1,4	1,8	2	2	2,8	3,5	3,5	4	4	5,5
			0,8	0,028	0,055	0,08	0,11	0,14	0,18	0,2	0,28	0,55	0,8	1,1	1,4	1,8	2	2	2,8	2,8	3,5	3,5	4
			0,6	0,02	0,04	0,055	0,08	0,11	0,14	0,18	0,2	0,4	0,55	0,8	1,1	1,4	1,4	1,8	2	2	2,8	2,8	3,5
		Предельные отклонения \pm \delta L_{d} размеров по диагонали между осями двух любых отверстий	1	0,1	0,2	0,3	0,4	0,5	0,6	0,8	1	2	3	4	5	6	6	8	10	10	12	12	16
			0,8	0,08	0,16	0,25	0,3	0,4	0,5	0,6	0,8	1,6	2,5	3	4	5	6	6	8	8	10	10	12
			0,6	0,06	0,12	0,16	0,25	0,3	0,4	0,5	0,6	1,2	1,6	2,5	3	4	4	5	6	6	8	8	10

Таблица 4

Предельные отклонения размеров, координирующих оси отверстий. Система прямоугольных координат. Соединения типа B

Характеристика расположения отверстий	Эскиз	Нормируемые отклонения размеров, координирующих оси отверстий	Коэффициент использования зазора K	Зазор Smin, мм
				0,1	0,2	0,3	0,4	0,5	0,6	0,8	1	2	3	4	5	6	7	8	10	11	12	14	15
				Числовые значения предельных отклонений размеров, координирующих оси, мм
1. Одно отверстие, координированное относительно плоскости (при сборке базовые плоскости соединяемых деталей совмещаются)		Предельные отклонения \pm \delta L размера между осью отверстия и плоскостью	1	0,25	0,05	0,08	0,1	0,12	0,16	0,2	0,25	0,5	0,8	1	1,2	1,6	1,6	2	2,5	2,5	3	3	4
			0,8	0,02	0,04	0,06	0,08	0,1	0,12	0,16	0,2	0,4	0,6	0,8	1	1,2	1,6	1,6	2	2	2,5	2,5	3
			0,6	0,016	0,03	0,05	0,06	0,08	0,1	0,12	0,16	0,3	0,5	0,6	0,8	1	1	1,2	1,6	1,6	2	2	2,5
2. Два отверстия, координированные относительно друг друга		Предельные отклонения \pm \delta L размера между осями двух отверстий	1	0,05	0,1	0,16	0,2	0,25	0,3	0,4	0,5	1	1,6	2	2,5	3	3	4	5	5	6	6	8
			0,8	0,04	0,08	0,12	0,16	0,2	0,25	0,3	0,4	0,8	1,2	1,6	2	2,5	3	3	4	4	5	5	6
			0,6	0,03	0,06	0,1	0,12	0,16	0,2	0,25	0,3	0,6	1	1,2	1,6	2	2	2,5	3	3	4	4	5
3. Три и более отверстий, расположенных в один ряд		Предельные отклонения \pm \delta L_{\Sigma} Сигма размера между осями двух любых отверстий <*>	1	0,035	0,07	0,11	0,14	0,16	0,22	0,28	0,35	0,7	1,1	1,4	1,6	2,2	2,2	2,8	3,5	3,5	4	4	5,5
			0,8	0,028	0,055	0,08	0,11	0,14	0,16	0,22	0,28	0,55	0,8	1,1	1,4	1,6	2,2	2,2	2,8	2,8	3,5	3,5	4
			0,6	0,022	0,04	0,07	0,08	0,11	0,14	0,16	0,22	0,4	0,7	0,8	1,1	1,4	1,4	1,6	2,2	2,2	2,8	2,8	3,5
		Предельные отклонения \pm \delta_{y} осей отверстий от общей плоскости	1	0,018	0,035	0,055	0,07	0,08	0,11	0,14	0,18	0,35	0,55	0,7	0,8	1,1	1,1	1,4	1,8	1,8	2	2	2,8
			0,8	0,014	0,028	0,04	0,055	0,07	0,08	0,11	0,14	0,28	0,4	0,55	0,7	0,8	1,1	1,1	1,4	1,4	1,8	1,8	2
			0,6	0,011	0,022	0,035	0,04	0,055	0,07	0,08	0,11	0,2	0,35	0,4	0,55	0,7	0,7	0,8	1,1	1,1	1,4	1,4	1,8
4. Три или четыре отверстия, расположенные в два ряда		Предельные отклонения \pm \delta L размеров L₁ и L₂	1	0,035	0,07	0,11	0,14	0,16	0,22	0,28	0,35	0,7	1,1	1,4	1,6	2,2	2,2	2,8	3,5	3,5	4	4	5,5
			0,8	0,028	0,055	0,08	0,11	0,14	0,16	0,22	0,28	0,55	0,8	1,1	1,4	1,6	2,2	2,2	2,8	2,8	3,5	3,5	4
			0,6	0,022	0,04	0,07	0,08	0,11	0,14	0,16	0,22	0,4	0,7	0,8	1,1	1,4	1,4	1,6	2,2	2,2	2,8	2,8	3,5
		Предельные отклонения \pm \delta L_{d} размеров по диагонали между осями двух любых отверстий	1	0,05	0,1	0,16	0,2	0,25	0,3	0,4	0,5	1	1,6	2	2,5	3	3	4	5	5	6	6	8
			0,8	0,04	0,08	0,12	0,16	0,2	0,25	0,3	0,4	0,8	1,2	1,6	2	2,5	3	3	4	4	5	5	6
			0,6	0,03	0,06	0,1	0,12	0,16	0,2	0,25	0,3	0,6	1	1,2	1,6	2	2	2,5	3	3	4	4	5
5. Одно или несколько отверстий, координированных относительно двух взаимно перпендикулярных плоскостей (при сборке базовые плоскости соединяемых деталей совмещаются)		Предельные отклонения \pm \delta L размеров L₁, L₂, L₃, L₄	1	0,018	0,035	0,055	0,07	0,08	0,11	0,14	0,18	0,35	0,55	0,7	0,8	1,1	1,1	1,4	1,8	1,8	2	2	2,8
			0,8	0,014	0,028	0,04	0,055	0,07	0,08	0,11	0,14	0,28	0,4	0,55	0,7	0,8	1,1	1,1	1,4	1,4	1,8	1,8	2
			0,6	0,011	0,02	0,035	0,04	0,055	0,07	0,08	0,11	0,2	0,35	0,4	0,55	0,7	0,7	0,8	1,1	1,1	1,4	1,4	1,8
6. Отверстия, расположенные в несколько рядов		Предельные отклонения \pm \delta L размеров L₁, L₂, L₃, L₄	1	0,018	0,035	0,055	0,07	0,08	0,11	0,14	0,18	0,35	0,55	0,7	0,8	1,1	1,1	1,4	1,8	1,8	2	2	2,8
			0,8	0,014	0,028	0,04	0,055	0,07	0,08	0,11	0,14	0,28	0,4	0,55	0,7	0,8	1,1	1,1	1,4	1,4	1,8	1,8	2
			0,6	0,011	0,02	0,035	0,04	0,055	0,07	0,08	0,11	0,2	0,35	0,4	0,55	0,7	0,7	0,8	1,1	1,1	1,4	1,4	1,8
		Предельные отклонения \pm \delta L_{d} размеров по диагонали между осями двух любых отверстий	1	0,05	0,1	0,16	0,2	0,25	0,3	0,4	0,5	1	1,6	2	2,5	3	3	4	5	5	6	6	8
			0,8	0,04	0,08	0,12	0,16	0,2	0,25	0,3	0,4	0,8	1,2	1,6	2	2,5	3	3	4	4	5	5	6
			0,6	0,03	0,06	0,1	0,12	0,16	0,2	0,25	0,3	0,6	1	1,2	1,6	2	2	2,5	3	3	4	4	5

Таблица 5

Предельные отклонения размеров, координирующих оси отверстий. Система полярных координат. Соединения типа A

Характеристика расположения отверстий	Эскиз	Нормируемые отклонения размеров, координирующих оси отверстий	Коэффициент использования зазора (K)	Зазор Smin, мм
				0,1	0,2	0,3	0,4	0,5	0,6	0,8	1	2	3	4	5	6	7	8	10	11	12	14	15
				Числовые значения предельных отклонений размеров, координирующих оси, мм
1. Два отверстия, координированные относительно друг друга и центрального базового элемента	База — поверхность A	Предельные отклонения \pm \delta R радиуса окружности центров	1	0,035	0,07	0,11	0,14	0,18	0,2	0,28	0,35	0,7	1,1	1,4	1,8	2	2	2,8	3,5	3,5	4	4	5,5
			0,8	0,028	0,055	0,08	0,11	0,14	0,18	0,2	0,28	0,55	0,8	1,1	1,4	1,8	2	2	2,8	2,8	3,5	3,5	4
			0,6	0,02	0,04	0,055	0,08	0,11	0,14	0,18	0,2	0,4	0,55	0,8	1,1	1,4	1,4	1,8	2	2	2,8	2,8	3,5
		Предельные отклонения \pm \delta\alpha угла между осями отверстий	1	См. табл. 6
			0,8	См. табл. 7
			0,6	См. табл. 8
2. Три и более отверстий, расположенных по окружности		Предельные отклонения \pm \delta D диаметра окружности центров	1	0,07	0,14	0,22	0,28	0,35	0,4	0,55	0,7	1,4	2,2	2,8	3,5	4	4	5,5	7	7	8	8	11
			0,8	0,05	0,11	0,16	0,22	0,28	0,35	0,4	0,55	1,1	1,6	2,2	2,8	3,5	4	4	5,5	5,5	7	7	8
			0,6	0,04	0,08	0,11	0,16	0,22	0,28	0,35	0,4	0,8	1,1	1,6	2,2	2,8	2,8	3,5	4	4	5,5	5,5	7
		Предельные отклонения \pm \delta\alpha_{\Sigma} центрального угла между осями двух любых отверстий <*>	1	См. табл. 6
			0,8	См. табл. 7
			0,6	См. табл. 8
3. Три и более отверстий, расположенных по окружности, координированных относительно центрального базового элемента A	База — поверхность A	Предельные отклонения \pm \delta R радиуса окружности центров	1	0,035	0,07	0,11	0,14	0,18	0,2	0,28	0,35	0,7	1,1	1,4	1,8	2	2	2,8	3,5	3,5	4	4	5,5
			0,8	0,028	0,055	0,08	0,11	0,14	0,18	0,2	0,28	0,55	0,8	1,1	1,4	1,8	2	2	2,8	2,8	3,5	3,5	4
			0,6	0,02	0,04	0,055	0,08	0,11	0,14	0,18	0,2	0,4	0,55	0,8	1,1	1,4	1,4	1,8	2	2	2,8	2,8	3,5
		Предельные отклонения \pm \delta\alpha_{\Sigma} центрального угла между осями двух любых отверстий <*>	1	См. табл. 6
			0,8	См. табл. 7
			0,6	См. табл. 8

<> Допускается вместо предельных отклонений центрального угла между осями двух любых отверстий нормировать предельные отклонения центральных углов между осью одного (базового) отверстия и осями каждого из остальных отверстий ( \alpha_{1} , \alpha_{2} и т.д.); при этом значение предельного отклонения, указанное в табл. 6 - 8, должно быть уменьшено вдвое.*

Таблица 6

Предельные отклонения угловых размеров, координирующих оси отверстий. Соединения типа A. K = 1

Интервалы номинальных размеров, мм

Зазор Smin, мм

0,1

0,2

0,3

0,4

0,5

0,6

0,8

диаметров D

радиусов R

\pm \delta\alpha ; \pm \delta\alpha_{\Sigma}

От 6 до 10

От 3 до 5

1°

2°

3°

4°

Св. 10 до 14

Св. 5 до 7

40'

1°20'

2°

2°40'

3°20'

4°

Св. 14 до 18

Св. 7 до 9

30'

1°

1°30'

2°

2°20'

3°

4°

Св. 18 до 24

Св. 9 до 12

22'

45'

1°10'

1°30'

1°50'

2°20'

3°

3°40»

Св. 24 до 30

Св. 12 до 15

18'

35'

55'

1°10'

1°30'

1°50'

2°20'

3°

Св. 30 до 40

Св. 15 до 20

14'

28'

45'

55'

1°10'

1°20'

1°50'

2°20»

4°30'

Св. 40 до 50

Св. 20 до 25

10'

20'

30'

40'

50'

1°

1°20'

1°40»

3°20'

Св. 50 до 65

Св. 25 до 32,5

16'

25'

30'

40'

50'

1°

1°20»

2°40'

4°

Св. 65 до 80

Св. 32,5 до 40

12'

20'

25'

30'

40'

50'

1°

2°

3°20'

4°

Св. 80 до 100

Св. 40 до 50

10'

16'

20'

25'

30'

40'

50'

1°40'

2°40'

3°20'

4°

Св. 100 до 120

Св. 50 до 60

14'

18'

22'

28'

35'

45'

1°30'

2°20'

3°

3°40'

4°30'

Св. 120 до 150

Св. 60 до 75

3'30»

12'

14'

18'

22'

28'

35'

1°10'

1°50'

2°20'

3°

3°40'

4°30'

Св. 150 до 180

Св. 75 до 90

12'

14'

18'

22'

30'

55'

1°30'

1°50'

2°20'

3°

4°

4°30'

Св. 180 до 250

Св. 90 до 125

4'30»

11'

14'

18'

22'

45'

1°10'

1°30'

1°50'

2°20'

3°

3°40'

4°30'

Св. 250 до 310

Св. 125 до 155

10'

14'

16'

35'

55'

1°10'

1°30'

1°50'

2°20'

2°40'

3°20'

4°30'

Св. 310 до 400

Св. 155 до 200

2'30»

10'

12'

25'

40'

50'

1°

1°20'

1°40'

2°20'

2°40'

3°40'

Св. 400 до 500

Св. 200 до 250

10'

20'

35'

40'

50'

1°

1°20'

1°50'

2°

2°20'

Св. 500 до 630

Св. 250 до 315

2'30»

16'

25'

35'

40'

50'

1°

1°20'

1°50'

2°

Св. 630 до 800

Св. 315 до 400

2'30»

3'30»

14'

20'

25'

35'

40'

50'

1°

1°20'

1°50'

Св. 800 до 1000

Св. 400 до 500

3'30»

4'30»

12'

18'

22'

28'

35'

40'

50'

1°

1°20'

Св. 1000 до 1250

Св. 500 до 625

2'30»

14'

16'

20'

25'

35'

40'

50'

1°

Св. 1250 до 1600

Св. 625 до 800

2'30»

10'

12'

16'

20'

25'

35'

40'

50'

Св. 1600 до 2000

Св. 800 до 1000

2'30»

10'

12'

16'

20'

25'

35'

40'

Таблица 7

Предельные отклонения угловых размеров, координирующих
оси отверстий. Соединения типа A. K = 0,8

Интервалы номинальных размеров, мм

Зазор Smin, мм

0,1

0,2

0,3

0,4

0,5

0,6

0,8

диаметров D

радиусов R

\pm \delta\alpha ; \pm \delta\alpha_{\Sigma}

От 6 до 10

От 3 до 5

50'

1°40'

2°20'

3°

4°

Св. 10 до 14

Св. 5 до 7

30'

1°

1°40»

2°

2°40'

3°20'

4°

Св. 14 до 18

Св. 7 до 9

25'

45'

1°10'

1°30'

2°

2°20'

3°

4°

Св. 18 до 24

Св. 9 до 12

18'

35'

55'

1°10'

1°30'

1°50'

2°20'

3°

Св. 24 до 30

Св. 12 до 15

14'

28'

45'

55'

1°10'

1°30'

1°50'

2°20'

4°30'

Св. 30 до 40

Св. 15 до 20

11'

22'

35'

45'

55'

1°10'

1°20'

1°50'

3°40'

Св. 40 до 50

Св. 20 до 25

16'

25'

30'

40'

50'

1°

1°20'

2°40'

4°30'

Св. 50 до 65

Св. 25 до 32,5

12'

20'

25'

30'

40'

50'

1°

2°

3°20'

4°

Св. 65 до 80

Св. 32,5 до 40

10'

16'

20'

25'

30'

40'

50'

1°40'

2°40'

3°20'

4°

Св. 80 до 100

Св. 40 до 50

12'

16'

20'

25'

30'

40'

1°20'

2°

2°40'

3°20'

4°

Св. 100 до 120

Св. 50 до 60

11'

14'

18'

22'

28'

35'

1°10'

1°50'

2°20'

3°

3°40'

4°30'

Св. 120 до 150

Св. 60 до 75

2'30»

12'

14'

18'

22'

28'

55'

1°30'

1°50'

2°20'

3°

3°40'

4°30'

Св. 150 до 180

Св. 75 до 90

12'

14'

18'

22'

45'

1°10'

1°30'

1°50'

2°20'

3°

4°

4°30'

Св. 180 до 250

Св. 90 до 125

3'30»

11'

14'

18'

35'

55'

1°10'

1°30'

1°50'

2°20'

3°

3°40'

4°30'

Св. 250 до 310

Св. 125 до 155

2'30»

10'

14'

25'

40'

55'

1°10'

1°30'

1°50'

2°20'

2°40'

3°20'

Св. 310 до 400

Св. 155 до 200

10'

20'

30'

40'

50'

1°

1°20'

1°40'

2°20'

2°40'

Св. 400 до 500

Св. 200 до 250

2'30»

16'

25'

35'

40'

50'

1°

1°20'

1°50'

2°

Св. 500 до 630

Св. 250 до 315

2'30»

12'

20'

25'

35'

40'

50'

1°

1°20'

1°50'

Св. 630 до 800

Св. 315 до 400

2'30»

3'30»

11'

16'

20'

25'

35'

40'

50'

1°

1°20'

Св. 800 до 1000

Св. 400 до 500

3'30»

4'30»

14'

18'

22'

28'

35'

40'

50'

1°

Св. 1000 до 1250

Св. 500 до 625

2'30»

10'

14'

16'

20'

25'

35'

40'

50'

Св. 1250 до 1600

Св. 625 до 800

2'30»

10'

12'

16'

20'

25'

35'

40'

Св. 1600 до 2000

Св. 800 до 1000

10'

12'

16'

20'

25'

35'

Таблица 8

Предельные отклонения угловых размеров, координирующих
оси отверстий. Соединения типа A. K = 0,6

Интервалы номинальных размеров, мм

Зазор Smin, мм

0,1

0,2

0,3

0,4

0,5

0,6

0,8

диаметров D

радиусов R

\pm \delta\alpha ; \pm \delta\alpha_{\Sigma}

От 6 до 10

От 3 до 5

35'

1°10'

1°40'

2°20'

3°

4°

Св. 10 до 14

Св. 5 до 7

25'

50'

1°

1°40'

2°

2°40'

3°20'

4°

Св. 14 до 18

Св. 7 до 9

18'

35'

45'

1°10'

1°30'

2°

2°20'

3°

Св. 18 до 24

Св. 9 до 12

14'

28'

35'

55'

1°10'

1°30'

1°50'

2°20'

4°30'

Св. 24 до 30

Св. 12 до 15

11'

22'

28'

45'

55'

1°10'

1°30'

1°50'

3°40'

4°30'

Св. 30 до 40

Св. 15 до 20

16'

22'

35'

45'

55'

1°10'

1°20'

2°40'

3°40'

Св. 40 до 50

Св. 20 до 25

12'

16'

25'

30'

40'

50'

1°

2°

2°40'

4°30'

Св. 50 до 65

Св. 25 до 32,5

10'

12'

20'

25'

30'

40'

50'

1°40'

2°

3°20'

4°

Св. 65 до 80

Св. 32,5 до 40

10'

16'

20'

25'

30'

40'

1°20'

1°40'

2°40'

3°20'

4°

Св. 80 до 100

Св. 40 до 50

12'

16'

20'

25'

30'

1°

1°20'

2°

2°40'

3°20'

4°

Св. 100 до 120

Св. 50 до 60

2'40»

11'

14'

18'

22'

28'

55'

1°10'

1°50'

2°20'

3°

3°40'

4°30'

Св. 120 до 150

Св. 60 до 75

4'30»

12'

14'

18'

22'

45'

55'

1°30'

1°50'

2°20'

3°

3°40'

4°30'

Св. 150 до 180

Св. 75 до 90

12'

14'

18'

35'

45'

1°10'

1°30'

1°50'

2°20'

3°

4°

4°30'

Св. 180 до 250

Св. 90 до 125

2'30»

3'30»

11'

14'

28'

35'

55'

1°10'

1°30'

1°50'

2°20'

3°

3°40'

Св. 250 до 310

Св. 125 до 155

2'30»

10'

20'

25'

40'

55'

1°10'

1°30'

1°50'

2°20'

2°40'

Св. 310 до 400

Св. 155 до 200

16'

20'

30'

40'

50'

1°

1°20'

1°40'

2°20'

Св. 400 до 500

Св. 200 до 250

2'30»

12'

16'

25'

35'

40'

50'

1°

1°20'

1°50'

Св. 500 до 630

Св. 250 до 315

2'30»

10'

12'

20'

25'

35'

40'

50'

1°

1°20'

Св. 630 до 800

Св. 315 до 400

2'30»

3'30»

11'

16'

20'

25'

35'

40'

50'

1°

Св. 800 до 1000

Св. 400 до 500

3'30»

14'

18'

22'

28'

35'

40'

50'

Св. 1000 до 1250

Св. 500 до 625

2'30»

10'

14'

16'

20'

25'

35'

40'

Св. 1250 до 1600

Св. 625 до 800

10'

12'

16'

20'

25'

35'

Св. 1600 до 2000

Св. 800 до 1000

10'

12'

16'

20'

25'

Таблица 9

Предельные отклонений размеров, координирующих
оси отверстий. Система полярных координат.
Соединения типа B

Характеристика расположения отверстий	Эскиз	Нормируемые отклонения размеров, координирующих оси отверстий	Коэффициент использования зазора K	Зазор Smin, мм
				0,1	0,2	0,3	0,4	0,5	0,6	0,8	1	2	3	4	5	6	7	8	10	11	12	14	15
				Числовые значения предельных отклонений размеров, координирующих оси, мм
1. Два отверстия, координированные относительно друг друга и центрального базового элемента	База — поверхность A	Предельные отклонения \pm \delta R радиуса окружности центров	1	0,018	0,035	0,055	0,07	0,08	0,11	0,14	0,18	0,35	0,55	0,7	0,8	1,1	1,1	1,4	1,8	1,8	2	2	2,8
			0,8	0,014	0,028	0,04	0,055	0,07	0,08	0,11	0,14	0,28	0,4	0,55	0,7	0,8	1,1	1,1	1,4	1,4	1,8	1,8	2
			0,6	0,011	0,02	0,035	0,04	0,055	0,07	0,08	0,11	0,2	0,35	0,4	0,55	0,7	0,7	0,8	1,1	1,1	1,4	1,4	1,8
		Предельные отклонения \pm \delta\alpha угла между осями отверстий	1	См. табл. 10
			0,8	См. табл. 11
			0,6	См. табл. 12
2. Три и более отверстий, расположенных по окружности		Предельные отклонения \pm \delta D диаметра окружности центров	1	0,035	0,07	0,11	0,14	0,16	0,22	0,28	0,35	0,7	1,1	1,4	1,6	2,2	2,2	2,8	3,5	3,5	4	4	5,5
			0,8	0,028	0,055	0,08	0,11	0,14	0,16	0,22	0,28	0,55	0,8	1,1	1,4	1,6	2,2	2,2	2,8	2,8	3,5	3,5	4
			0,6	0,022	0,04	0,07	0,08	0,11	0,14	0,16	0,22	0,4	0,7	0,8	1,1	1,4	1,4	1,6	2,2	2,2	2,8	2,8	3,5
		Предельные отклонения \pm \delta\alpha_{\Sigma} центрального угла между осями двух любых отверстий <*>	1	См. табл. 10
			0,8	См. табл. 11
			0,6	См. табл. 12
3. Три и более отверстий, расположенных по окружности, координированных относительно центрального базового элемента A	База — поверхность A	Предельные отклонения \pm \delta R радиуса окружности центров	1	0,018	0,035	0,055	0,07	0,08	0,11	0,14	0,18	0,35	0,55	0,7	0,8	1,1	1,1	1,4	1,8	1,8	2	2	2,8
			0,8	0,014	0,028	0,04	0,055	0,07	0,08	0,11	0,14	0,28	0,4	0,55	0,7	0,8	1,1	1,1	1,4	1,4	1,8	1,8	2
			0,6	0,011	0,02	0,035	0,04	0,055	0,07	0,08	0,11	0,2	0,35	0,4	0,55	0,7	0,7	0,8	1,1	1,1	1,4	1,4	1,8
		Предельные отклонения \pm \delta\alpha_{\Sigma} центрального угла между осями двух любых отверстий <*>	1	См. табл. 10
			0,8	См. табл. 11
			0,6	См. табл. 12

<*> Допускается вместо предельных отклонений центрального угла между осями двух любых отверстий нормировать предельные отклонения центральных углов между осью одного (базового) отверстия и осями каждого из остальных отверстий ( \alpha_{1} , \alpha_{2} и т.д.); при этом значение предельного отклонения, указанное в табл. 10 - 12, должно быть уменьшено вдвое.

Таблица 10

Предельные отклонения угловых размеров, координирующих
оси отверстий. Соединения типа B. K = 1

Интервалы номинальных размеров, мм

Зазор Smin, мм

0,1

0,2

0,3

0,4

0,5

0,6

0,8

диаметров D

радиусов R

\pm \delta\alpha ; \pm \delta\alpha_{\Sigma}

От 6 до 10

От 3 до 5

30'

1°

1°40'

2°

2°20'

3°

4°

Св. 10 до 14

Св. 5 до 7

20'

40'

1°

1°20'

1°40'

2°

2°40'

3°20'

Св. 14 до 18

Св. 7 до 9

14'

30'

45'

1°

1°10'

1°30'

2°

2°20'

Св. 18 до 24

Св. 9 до 12

11'

22'

35'

45'

55'

1°10'

1°30'

1°50'

3°40'

Св. 24 до 30

Св. 12 до 15

18'

28'

35'

45'

55'

1°10'

1°30'

3°

4°30'

Св. 30 до 40

Св. 15 до 20

14'

22'

28'

35'

45'

55'

1°10'

2°20'

3°40'

4°30'

Св. 40 до 50

Св. 20 до 25

10'

16'

20'

25'

30'

40'

50'

1°40'

2°40'

3°20'

4°30'

Св. 50 до 65

Св. 25 до 32,5

12'

16'

20'

25'

30'

40'

1°20'

2°

2°40'

3°20'

4°

Св. 65 до 80

Св. 32,5 до 40

10'

12'

16'

20'

25'

30'

1°

1°40'

2°

2°40'

3°20'

4°

Св. 80 до 100

Св. 40 до 50

2'30»

10'

12'

16'

20'

25'

50'

1°20'

1°40'

2°

2°40'

3°20'

4°

Св. 100 до 120

Св. 50 до 60

11'

14'

18'

22'

45'

1°10'

1°30'

1°50'

2°20'

3°

3°40'

4°30'

Св. 120 до 150

Св. 60 до 75

3'30»

12'

14'

18'

35'

55'

1°10'

1°30'

1°50'

2°20'

3°

3°40'

4°30'

Св. 150 до 180

Св. 75 до 90

12'

14'

30'

45'

55'

1°10'

1°30'

1°50'

2°20'

3°

4°

Св. 180 до 250

Св. 90 до 125

3'30»

4'30»

11'

22'

35'

45'

55'

1°10'

1°30'

1°50'

2°20'

3°

Св. 250 до 310

Св. 125 до 155

2'30»

16'

25'

35'

40'

55'

1°10'

1°30'

1°50'

2°20'

Св. 310 до 400

Св. 155 до 200

2'30»

12'

20'

25'

30'

40'

50'

1°

1°20'

1°40'

Св. 400 до 500

Св. 200 до 250

2'30»

10'

16'

20'

25'

35'

40'

50'

1°

1°20'

Св. 500 до 630

Св. 250 до 315

2'30»

12'

16'

20'

25'

35'

40'

50'

1°

Св. 630 до 800

Св. 315 до 400

2'30»

3'30»

11'

14'

16'

20'

25'

35'

40'

50'

Св. 800 до 1000

Св. 400 до 500

12'

14'

18'

22'

28'

35'

40'

Св. 1000 до 1250

Св. 500 до 625

10'

14'

16'

20'

25'

35'

Св. 1250 до 1600

Св. 625 до 800

10'

12'

16'

20'

25'

Св. 1600 до 2000

Св. 800 до 1000

2'30»

10'

12'

16'

20'

Таблица 11

Предельные отклонения угловых размеров, координирующих
оси отверстий. Соединения типа B. K = 0,8

Интервалы номинальных размеров, мм

Зазор Smin, мм

0,1

0,2

0,3

0,4

0,5

0,6

0,8

диаметров D

радиусов R

\pm \delta\alpha ; \pm \delta\alpha_{\Sigma}

От 6 до 10

От 3 до 5

25'

50'

1°10'

1°40'

2°

2°20'

3°

4°

Св. 10 до 14

Св. 5 до 7

16'

30'

50'

1°

1°20'

1°40'

2°

2°40'

Св. 14 до 18

Св. 7 до 9

12'

25'

35'

45'

1°

1°10'

1°30'

2°

4°

Св. 18 до 24

Св. 9 до 12

10'

18'

28'

35'

45'

55'

1°10'

1°30'

3°

4°30'

Св. 24 до 30

Св. 12 до 15

14'

22'

28'

35'

45'

55'

1°10'

2°20'

3°40'

4°30'

Св. 30 до 40

Св. 15 до 20

5'30»

11'

16'

22'

28'

35'

45'

55'

1°50'

2°40'

3°40'

4°30'

Св. 40 до 50

Св. 20 до 25

4'20»

12'

16'

20'

25'

30'

40'

1°20'

2°

2°40'

3°20'

4°30'

Св. 50 до 65

Св. 25 до 32,5

3'30»

10'

12'

16'

20'

25'

30'

1°

1°40'

2°

2°40'

3°20'

4°

Св. 65 до 80

Св. 32,5 до 40

2'40»

10'

12'

16'

20'

25'

50'

1°20'

1°40'

2°

2°40'

3°20'

4°

Св. 80 до 100

Св. 40 до 50

2'20»

10'

12'

16'

20'

40'

1°

1°20'

1°40'

2°

2°40'

3°20'

4°

Св. 100 до 120

Св. 50 до 60

11'

14'

18'

35'

55'

1°10'

1°30'

1°50'

2°20'

3°

3°40'

4°30'

Св. 120 до 150

Св. 60 до 75

2'30»

4'30»

12'

14'

28'

45'

55'

1°10'

1°30'

1°50'

2°20'

3°

3°40'

Св. 150 до 180

Св. 75 до 90

12'

22'

35'

45'

55'

1°10'

1°30'

1°50'

2°20'

3°

Св. 180 до 250

Св. 90 до 125

2'30»

3'30»

4'30»

18'

28'

35'

45'

55'

1°10'

1°30'

1°50'

2°20'

Св. 250 до 310

Св. 125 до 155

2'30»

14'

20'

25'

35'

40'

55'

1°10'

1°30'

1°50'

Св. 310 до 400

Св. 155 до 200

2'30»

10'

16'

20'

25'

30'

40'

50'

1°

1°20'

Св. 400 до 500

Св. 200 до 250

2'30»

12'

16'

20'

25'

35'

40'

50'

1°

Св. 500 до 630

Св. 250 до 315

2'30»

10'

12'

16'

20'

25'

35'

40'

50'

Св. 630 до 800

Св. 315 до 400

2'30»

11'

14'

16'

20'

25'

35'

40'

Св. 800 до 1000

Св. 400 до 500

4'30»

12'

14'

18'

22'

28'

35'

Св. 1000 до 1250

Св. 500 до 625

10'

14'

16'

20'

25'

Св. 1250 до 1600

Св. 625 до 800

2'30»

10'

12'

16'

20'

Св. 1600 до 2000

Св. 800 до 1000

10'

12'

16'

Таблица 12

Предельные отклонения угловых размеров, координирующих
оси отверстий. Соединения типа B. K = 0,6

Интервалы номинальных размеров, мм

Зазор Smin, мм

0,1

0,2

0,3

0,4

0,5

0,6

0,8

диаметров D

радиусов R

\pm \delta\alpha ; \pm \delta\alpha_{\Sigma}

От 6 до 10

От 3 до 5

20'

35'

1°

1°10'

1°40'

2°

2°20'

3°

Св. 10 до 14

Св. 5 до 7

12'

25'

40'

50'

1°

1°20'

1°40'

2°

4°

Св. 14 до 18

Св. 7 до 9

10'

18'

30'

35'

45'

1°

1°10'

1°30'

3°

Св. 18 до 24

Св. 9 до 12

14'

22'

28'

35'

45'

55'

1°10'

2°20'

3°40'

4°30'

Св. 24 до 30

Св. 12 до 15

11'

18'

22'

28'

35'

45'

55'

1°50'

3°

3°40'

4°30'

Св. 30 до 40

Св. 15 до 20

14'

16'

22'

28'

35'

45'

1°20'

2°20'

2°40'

3°40'

4°30'

Св. 40 до 50

Св. 20 до 25

10'

12'

16'

20'

25'

30'

1°

1°40'

2°

2°40'

3°20'

4°30'

Св. 50 до 65

Св. 25 до 32,5

10'

12'

16'

20'

25'

50'

1°20'

1°40'

2°

2°40'

3°20'

4°

Св. 65 до 80

Св. 32,5 до 40

2'30»

10'

12'

16'

20'

40'

1°

1°20'

1°40'

2°

2°40'

3°20'

4°

Св. 80 до 100

Св. 40 до 50

10'

12'

16'

30'

50'

1°

1°20'

1°40'

2°

2°40'

3°20'

4°

Св. 100 до 120

Св. 50 до 60

2'40»

11'

14'

28'

45'

55'

1°10'

1°30'

1°50'

2°20'

3°

3°40'

Св. 120 до 150

Св. 60 до 75

3'30»

4'30»

12'

22'

35'

45'

55'

1°10'

1°30'

1°50'

2°20'

3°

Св. 150 до 180

Св. 75 до 90

18'

30'

35'

45'

55'

1°10'

1°30'

1°50'

2°20'

Св. 180 до 250

Св. 90 до 125

2'30»

3'30»

4'30»

14'

22'

28'

35'

45'

55'

1°10'

1°30'

1°50'

Св. 250 до 310

Св. 125 до 155

2'30»

10'

16'

20'

25'

35'

40'

55'

1°10'

1°30'

Св. 310 до 400

Св. 155 до 200

2'30»

12'

16'

20'

25'

30'

40'

50'

1°

Св. 400 до 500

Св. 200 до 250

2'30»

10'

12'

16'

20'

25'

35'

40'

50'

Св. 500 до 630

Св. 250 до 315

2'30»

10'

12'

16'

20'

25'

35'

40'

Св. 630 до 800

Св. 315 до 400

11'

14'

16'

20'

25'

35'

Св. 800 до 1000

Св. 400 до 500

3'30»

12'

14'

18'

22'

28'

Св. 1000 до 1250

Св. 500 до 625

2'30»

10'

14'

16'

20'

Св. 1250 до 1600

Св. 625 до 800

10'

12'

16'

Св. 1600 до 2000

Св. 800 до 1000

2'30»

10'

12'

Приложение 2 Справочное

ОСНОВНЫЕ ЗАВИСИМОСТИ ДЛЯ ПЕРЕСЧЕТА ПОЗИЦИОННЫХ ДОПУСКОВ НА ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ РАЗМЕРОВ, КООРДИНИРУЮЩИХ ОСИ ОТВЕРСТИЙ

1. Предельные отклонения размеров, координирующих оси отверстий, определяют исходя из соответствующего позиционного допуска осей отверстий Т путем разложения его на составляющие, ограничивающие позиционное отклонение оси в каждом координатном направлении (черт. 1 и 2). Координатные составляющие позиционного допуска каждого отверстия в отдельности (для прямоугольных координат \text{Т}_{x} и \text{Т}_{y} , для полярных координат \text{Т}_{R} и \text{Т}_{\alpha} ) определяют из условий:

\sqrt{\text{Т}_{x}^{2} + \text{Т}_{y}^{2}} = \text{Т} ; (1)

\sqrt{\text{Т}_{R}^{2} + (\frac{R\text{Т}_{\alpha}}{3440})2} = \text{Т} , (2)

где R — радиус окружности центров;

\text{Т}_{x} , \text{Т}_{y} , \text{Т}_{R} , Т и R в мм, \text{Т}_{\alpha} в минутах, 3440 — число минут в радиане.

Черт. 1

Черт. 2

Если составляющие позиционного допуска оси по обоим координатным направлениям принимаются одинаковыми (на черт. 1 и 2 заштрихованные поля допусков), то их определяют по формулам

\text{Т}_{x} = \text{Т}_{y} \approx 0,7\text{Т} ; (3)

\text{Т}_{R} = \text{Т}_{\alpha} \cdot \frac{R}{3440} \approx 0,7\text{Т} . (4)

Примеры разложения позиционного допуска на неодинаковые координатные составляющие (увеличение допуска в одном координатном направлении за счет уменьшения допуска в другом координатном направлении) показаны на черт. 1 и 2 штриховыми линиями.	2. Приведенные в табл. 2 и 3 настоящего стандарта значения предельных отклонений размеров, координирующих оси отверстий, получены переходом от координатных составляющих позиционного допуска оси каждого отверстия к предельным отклонениям размеров, координирующих оси, с учетом характеристики расположения осей по формулам, указанным в таблице настоящего приложения. Формулы, приведенные в таблице, соответствуют условиям, когда координатные составляющие позиционного допуска оси одинаковы, согласно формулам (3) и (4), и все отверстия рассматриваемой группы имеют одинаковые позиционные допуски осей.
Формулы пересчета позиционных допусков	на предельные отклонения размеров, координирующих оси
Характеристика расположения отверстий по табл. 2 и 3 настоящего стандарта	Нормируемые отклонения	Формула отклонения
Табл. 2, п. 1	Предельные отклонения размера между осью отверстия и плоскостью	\delta L = \pm T/2
Табл. 2, п. 2 Предельные отклонения размера между осями двух отверстий
\delta L = \pm T	Табл. 2, п. 3	Предельные отклонения размера между осями двух любых отверстий (накопленная погрешность)
\delta L = \pm T	\delta L_{\Sigma} = \pm 0,7T	Табл. 2, п. 3
Предельные отклонения размера между осью базового отверстия и осью каждого отверстия (см. примечание к табл. 2)	\delta L = \pm 0,35T	Предельные отклонения осей отверстий от общей плоскости ряда
	\delta y = \pm 0,35T	Табл. 2, п. 4
Предельные отклонения размеров L1 и L2	\delta L = \pm 0,7T	Предельные отклонения размеров по диагонали между осями двух любых отверстий
\delta L_{d} = \pm T	Табл. 2, п. 5	Предельные отклонения размеров L1 и L2
\delta L_{d} = \pm T	\delta L = \pm 0,35T	Табл. 2, п. 6
Предельные отклонения размеров L1, L2, L3, L4	\delta L = \pm 0,35T	Предельные отклонения размеров по диагонали между осями двух любых отверстий
Предельные отклонения размеров L1, L2, L3, L4	\delta L_{d} = \pm T	Табл. 3, п. 1
Предельные отклонения радиуса окружности центров	\delta R = \pm 0,35T	Предельные отклонения угла между осями двух отверстий
\delta\alpha_{\Sigma} = \pm \frac{0,7T}{R} \cdot 3440	Табл. 3, п. 2	Предельные отклонения диаметра окружности центров
\delta D = \pm 0,7T Табл. 3, п. 2
Предельные отклонения центрального угла между осями двух любых отверстий (накопленная погрешность)	\delta\alpha_{\Sigma} = \pm \frac{0,7T}{R} \cdot 3440
Предельные отклонения угла между осью базового отверстия и осью каждого отверстия (по примечанию к табл. 3)	\delta\alpha = \pm \frac{0,35T}{R} \cdot 3440	Табл. 3, п. 3
	Предельные отклонения радиуса окружности центров	\delta R = \pm 0,35T
Предельные отклонения центрального угла между осями двух любых отверстий (накопленная погрешность) \delta\alpha_{\Sigma} = \pm \frac{0,7T}{R} \cdot 3440
	Предельные отклонения угла между осью базового отверстия и осью каждого отверстия (по примечанию к табл. 3)	\delta\alpha = \pm \frac{0,35T}{R} \cdot 3440
