ГОСТ 25605-83 (ИСО 3315-88, ИСО 3316-88). Ключи гаечные торцовые немеханизированные и приводные и соединительные части. Общие технические условия
(введен в действие Постановлением Госстандарта СССР от 21.01.1983 № 297)
(ред. от 17.12.1990)
от 21 января 1983 г. № 297
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КЛЮЧИ ГАЕЧНЫЕ ТОРЦОВЫЕ НЕМЕХАНИЗИРОВАННЫЕ И ПРИВОДНЫЕ И СОЕДИНИТЕЛЬНЫЕ ЧАСТИ
Hand operated square wrenches and driveparts. General specifications
(ИСО 3315-88, ИСО 3316-88)
Постановлением Государственного комитета СССР по стандартам от 21 января 1983 г. № 297 срок действия установлен с 01.01.1984 до 01.01.1994.
Настоящий стандарт распространяется на торцовые гаечные ключи, приводные и соединительные части к ключам, изготовляемым для нужд народного хозяйства и экспорта.
Стандарт не распространяется на ключи, приводные и соединительные части к ним, изготовляемые из материалов, предназначенных для работы во взрывоопасных условиях.
Требования стандарта в части разд. 1, 3, 4 и 5 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.
(вводная часть в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
1.1. Ключи, приводные и соединительные части к ним должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 25600-83 — ГОСТ 25604-83, ГОСТ 22402-77 по технической документации, а для продажи через торговую сеть — и по образцам, утвержденным в установленном порядке.
(п. 1.1 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
1.2 Ключи, приводные и соединительные части к ним должны изготовляться:
для тяжелых условий эксплуатации — из высоколегированных сталей;
для нормальных условий эксплуатации — из материалов, указанных в табл. 1.
| Наименование ключей приводных и соединительных частей | Марка стали | Твердость HRC э |
|---|---|---|
| Рабочие части ключей с присоединительными квадратами, вставок трещоточных ключей, сменных головок, | 40ХФА по ГОСТ 4543-71 | 46,5 ... 51,5 |
| удлинителей, коловоротов, шарниров | 40Х по ГОСТ 4543-71 | 41,5 ... 46,5 |
Примечания. 1. Ключи, приводные и соединительные части к ним, предназначенные для тяжелых условий эксплуатации, изготовляются из высоколегированных сталей по заказу потребителя.
2. Допускается для нормальных условий эксплуатации применять сталь других марок с физико-механическими свойствами в термообработанном состоянии не ниже, чем у сталей марок, указанных в табл. 1.
(п. 1.2 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
1.3. Прочность ключей, приводных и соединительных частей к ним, предназначенных для тяжелых условий эксплуатации, определяется испытательными крутящими моментами, приведенными в табл. 2а и 2б, а для нормальных условий эксплуатации — в табл. 2.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
(таблица 2а введена Изменением № 1, утв. Постановлением
Госстандарта СССР от 17.12.1990 № 3160)
| Наименование ключей | Конструкция | Номинальный размер приводного квадрата, мм | Наименьший испытательный крутящий момент, Н x м | ||
| НТД | Тип | Исполнение | |||
| Ключ торцовый к сменным головкам со стержнем для поворота | ГОСТ 25601-83 | Б | - | 6,3 10 12,5 20 25 | 55 180 455 1255 2236 |
| Коловорот к сменным головкам | ГОСТ 25602-83 | - | - | 6,3 10 12,5 20 25 | 24 79 199 549 978 |
| Ключ трещоточный к сменным головкам | ГОСТ 22402-77 | А | - | 6,3 10 12,5 20 25 | 62 202 512 1412 2515 |
| Ключ трещоточный с переключателем | ГОСТ 22402-77 | Б | - | 6,3 10 12,5 20 25 | 62 202 512 1412 2515 |
| Ключ торцовый, к сменным головкам с ручкой | ГОСТ 25601-83 | В | 1 | 6,3 10 | 10 34 |
| Ключ торцовый шарнирный к сменным головкам | ГОСТ 25601-83 | В | 2 | 6,3 10 12,5 | 62 202 512 |
| Ключ торцовый к сменным головкам с изогнутой ручкой | ГОСТ 25601-83 | А | - | 6,3 10 12,5 | 62 202 512 |
(таблица 2б введена Изменением № 1, утв. Постановлением
Госстандарта СССР от 17.12.1990 № 3160)
| Наименование приводных и соединительных частей | Конструкция | Номинальный размер приводного квадрата, мм | Наименьший испытательный крутящий момент, Н x м | |||
| НТД | Тип | Исполнение | ||||
| наружный | внутренний | |||||
| Переходник с наружным и внутренним квадратом <*> | - | - | - | 6,3 10 12,5 20 | 10 12,5 20 25 | 62 202 512 1412 |
| 10 12,5 20 25 | 6,3 10 12,5 20 | 62 202 512 1412 | ||||
| Удлинитель к торцовым ключам | ГОСТ 25600-83 | А | 1 | 6,3 10 12,5 20 25 | 62 202 512 1412 2515 | |
| Переходник шарнирный | ГОСТ 25600-83 | А | 1 | 6,3 10 12,5 20 | 34 112 284 784 | |
| Переходник для патронов <*> | - | - | - | 6,3 10 | 12 40 | |
<*> Конструкция инструментов указана в Приложении.
| Наименование ключей и приводных и соединительных частей к ним для нормальных условий эксплуатации | Тип | Исполнение | Размеры зева, мм | Наименьший испытательный крутящий момент, Н x м (кгс x м), для размера стороны переходного квадрата, мм | ||||
| 6,3 | 10 | 12,5 | 20 | 25 | ||||
| Трещоточные ключи | А | 1 | - | 24 (2,4) | 82 (8,2) | 270 (27) | 930 (93) | - |
| 2 | 48 (4,8) | 165 (16,5) | 390 (39) | 1330 (133) | 2210 (221) | |||
| Б | - | |||||||
| Ключи с присоединительными квадратами | А | - | - | 48 (4,8) | 165 (16,5) | 390 (39) | - | - |
| Б | 48 (4,8) | 165 (16,5) | 390 (39) | 1330 (133) | 3160 (316) | |||
| В | 1 | 10 (1,0) | 33 (3,3) | - | - | - | ||
| 2 | 48 (4,8) | 165 (16,5) | 390 (39) | - | - | |||
| Сменные головки | - | - | 3,2 | 7,08 (0,7) | - | - | - | - |
| 4 | 10,4 (1,04) | |||||||
| 5 | 15,1 (1,51) | |||||||
| 5,5 | 17,8 (1,78) | |||||||
| 6 | 20,6 (2,06) | |||||||
| 7 | 26,8 (2,68) | 33,2 (3,32) | ||||||
| 8 | 33,6 (3,36) | 45,5 (4,55) | ||||||
| 9 | 41,1 (4,11) | 59,9 (5,99) | ||||||
| 10 | 49,1 (4,91) | 76,7 (7,67) | 147 (14,7) | |||||
| 11 | 57,8 (5,78) | 96,0 (9,6) | 178 (17,8) | |||||
| 12 | 67,0 (6,7) | 118 (11,8) | 212 (21,2) | |||||
| 13 | 68,6 (6,86) | 141 (14,1) | 249 (24,9) | |||||
| 14 | 169 (16,9) | 288 (28,8) | ||||||
| 15 | - | 198 (19,8) | 331 (33,1) | |||||
| 16 | 225 (22,5) | 377 (37,7) | ||||||
| 17 | 425 (42,5) | |||||||
| 18 | 477 (47,7) | |||||||
| 19 | 531 (53,1) | |||||||
| 20 | 569 (56,9) | |||||||
| 21 | ||||||||
| 22 | 569 (56,9) | |||||||
| 23 | - | |||||||
| 24 | ||||||||
| 25 | 583 (58,3) | |||||||
| 26 | 624 (62,4) | |||||||
| 27 | 665 (66,5) | |||||||
| 28 | 707 (70,7) | |||||||
| 30 | 795 (79,5) | |||||||
| 32 | 888 (88,8) | |||||||
| 36 | 1084 (108,4) | |||||||
| 41 | 1353 (135,3) | |||||||
| 46 | 1569 (156,9) | 2143 (214,3) | ||||||
| 50 | 2329 (232,9) | |||||||
| 55 | - | - | 2562 (256,2) | |||||
| 60 | 2798 (279,8) | |||||||
| 65 | 3028 (302,8) | |||||||
| 70 | 3261 (326,1) | |||||||
| 75 | 3494 (349,4) | |||||||
| 80 | ||||||||
| Вставки | - | - | - | 48 (4,8) | 165 (16,5) | 390 (39,0) | 1330 (133) | 2210 (221) |
| Удлинители | - | - | - | 48 (4,8) | 165 (16,5) | 390 (39) | 1330 (133) | 3160 (316) |
| Шарниры | - | - | - | 34 (3,4) | 116 (11,6) | 270 (27) | 930 (93) | - |
| Коловороты к сменным головкам | - | - | - | 24 (2,4) | 48 (4,8) | 70 (7) | - | - |
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
1.4. Ключи должны сниматься с приводных и соединительных частей без ударов или применения дополнительных устройств с усилиями, указанными в табл. 3.
(п. 1.4 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
| Размер стороны переходного квадрата, мм | Усилие, Н (кгс), не менее |
|---|---|
| 6,3 | 9 (0,9) |
| 10 | 15 (1,5) |
| 12,5 | 25 (2,5) |
| 20 | 45 (4,5) |
| 25 |
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
Примечание. В величину усилия масса снимаемой части не входит.
1.5 Разностенность на длине шестигранных и квадратных отверстий не должна превышать для размеров зева, мм:
до 14 мм . . . . . . . . . . . . . . . . . . . . . . . . . 0,4
от 15 до 32 мм . . . . . . . . . . . . . . . . . . . . . . 0,5
св. 32 . . . . . . . . . . . . . . . . . . . . . . . . . . 0,6
1.6. Допуск соосности сопрягаемых приводных и соединительных частей для размера зева \leq 36 мм — 0,8 мм, а для размера зева > 36 мм — 1 мм.
(п. 1.6 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
1.7. Рабочий торец толкателя сменных головок должен выступать за грань квадратного отверстия не менее чем на 1 мм при установке толкателя в крайнее переднее положение (в направлении к оси головки) и утапливаться в отверстие толкателя по отношению к указанной грани не менее 3 мм.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
1.8 Предельные отклонения размеров не должны превышать:
наружных и внутренних квадратов — по ГОСТ 24372-80;
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
шестигранных зевов — по ГОСТ 2838-80;
размеров под ключ наружных шестигранников — по h12.
1.9. Параметры шероховатости поверхностей ключей, приводных и соединительных частей к ним по ГОСТ 2789-73 должны быть не более следующих величин, мкм:
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
Наружные цилиндрические поверхности неступенчатых головок и большего диаметра ступенчатых головок, опорные поверхности трещоточных ключей под хромовые покрытия:
исполнение 1 . . . . . . . . . . . . . . . . . . . . . Ra \leq 1,25
исполнение 2 . . . . . . . . . . . . . . . . . . . . . Rz \leq 40
исполнение 1 . . . . . . . . . . . . . . . . . . . . . Ra \leq 2,5
исполнение 2 . . . . . . . . . . . . . . . . . . . . . Rz \leq 40
Поверхности стержней ключей, коловорота, удлинителя и контура рукоятки трещоточного ключа под хромовые покрытия:
исполнение 1 . . . . . . . . . . . . . . . . . . . . . Ra \leq 2,5
исполнение 2 . . . . . . . . . . . . . . . . . . . . . Rz \leq 20
исполнение 1 . . . . . . . . . . . . . . . . . . . . . Rz \leq 20
исполнение 2 . . . . . . . . . . . . . . . . . . . . . Rz \leq 20
Наружные поверхности квадратов . . . . . . . . . . . . Rz \leq 20 (в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от
17.12.1990 № 3160)
Остальные поверхности . . . . . . . . . . . . . . . . Rz \leq 40
Параметры шероховатости по исполнению 1 предназначены для ключей, аттестованных на государственный Знак качества.
1.10. Исключен с 1 июля 1991 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160.
1.11. Ключи, приводные и соединительные части к ключам должны иметь одно из защитно-декоративных покрытий, указанных в табл. 4.
| Группа условий эксплуатации по ГОСТ 9.303-84 | Защитно-декоративные покрытия | Обозначение по ГОСТ 9.306-85, ГОСТ 9.032-74 |
| 1 | Хромовое толщиной 9 мкм | Х9 |
| Окисное с последующей окраской нитроэмалью НЦ-25 (или нитроглифталевой эмалью НЦ-132) разных цветов по IV классу и нанесением нитроцеллюлозного лака | Хим. Окс. Эмаль НЦ-25 ГОСТ 6631-74 разн. цв. IV Лак | |
| 2 — 4 | Хромовое толщиной 1 мкм с подслоем никеля толщиной 12 мкм, нанесенного электролитическим способом | Н12Х1 |
| Фосфатное с последующей окраской нитроглифталевой эмалью НЦ-132 (или пентафталевой эмалью ПФ-115) разных цветов по IV классу и нанесением полиакрилатного лака | Хим. Фос. Эмаль НЦ-132 ГОСТ 6631-74 Лак | |
| Цинковое толщиной 15 мкм, хроматированное | Ц15.хр | |
| 5 — 8 | Хромовое толщиной 1 мкм с подслоем никеля, нанесенного электролитическим способом, толщиной 14 мкм и никеля, нанесенного тем же способом, толщиной 7 мкм | Н14.Н7.Х1 |
| Кадмиевое толщиной 21 мкм, хроматированное | Кд.21.хр |
Примечания. 1. Ключи приводные и соединительные части к ним, выпускаемые для продажи через розничную торговую сеть, должны иметь защитно-декоративное покрытие не ниже 2 — 4 группы эксплуатации по ГОСТ 9.303-84.
2. Допускается по согласованию с потребителем (торгующими организациями) применять другие защитно-декоративные металлические и неметаллические покрытия по ГОСТ 9.306-85, ГОСТ 9.303-84, ГОСТ 9.032-74.
(п. 1.11 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
1.12. Исключен с 1 июля 1991 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160.
1.13. Исключен с 1 июля 1991 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160.
1.14 На ключах, приводных и соединительных частях должны быть четко нанесены:
товарный знак предприятия-изготовителя;
размер зева или размер «под ключ»;
обозначение марки стали на изделиях из хромованадиевой стали;
цена (для розничной продажи ключей, реализуемых россыпью).
(п. 1.14 введен Изменением № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
1.15. Остальные требования к маркировке транспортной и потребительской тары и упаковке — по ГОСТ 18088-83.
(п. 1.15 введен Изменением № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
2. ПРИЕМКА
(раздел 2 в ред. Изменения № 1, утв. Постановлением
Госстандарта СССР от 17.12.1990 № 3160)
2.1. Приемка ключей, приводных и соединительных частей — по ГОСТ 26810-86.
3. МЕТОДЫ КОНТРОЛЯ
(в ред. Изменения № 1, утв. Постановлением
Госстандарта СССР от 17.12.1990 № 3160)
3.1. Для контроля линейных размеров должны применяться универсальные средства измерения.
3.2. Твердость ключей, приводных и соединительных частей к ключам определяют по ГОСТ 9013-59.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
3.3. Шероховатость поверхностей ключей, приводных и соединительных частей к ключам проверяют сравнением с образцами или профилометрами (профилографами) по ГОСТ 9378-75 или с образцовыми инструментами, имеющими параметры шероховатости не более установленных в п. 1.9.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
3.4. Прочность ключей, приводных и соединительных частей к ним проверяют на испытательном стенде.
Инструмент устанавливается на приемное квадратное отверстие (или приемный квадрат) стенда и к нему прикладывается соответствующий крутящий момент. Крутящий момент рассчитывается как произведение нагрузки на расстояние, измеренное между точкой приложения нагрузки и осью приемного квадратного отверстия (приемного квадрата).
Размеры «под ключ» приемного отверстия стенда должны быть равны минимальному размеру соответствующего охватывающего квадратного отверстия с допуском H8.
Размеры «под ключ» приемного квадрата стенда должны быть равны максимальному размеру соответствующего охватываемого квадрата с допуском h8.
Шестигранная оправка для испытаний должна быть вставлена в сменную головку на глубину 0,8d с допуском h13 (где d — диаметр вписанной окружности болта).
Приемное квадратное отверстие (или квадрат) и оправка для испытаний должны иметь твердость не менее 56 HRC_{\text{э}} .
После испытаний ключи, приводные и соединительные части не должны иметь остаточную деформацию. Допускается кривизна стержней: ключей, приводных и соединительных частей не более 1 мм.
(п. 3.4 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
3.5. Исключен с 1 июля 1991 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160.
3.6. Исключен с 1 июля 1991 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160.
4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
(раздел 4 в ред. Изменения № 1, утв. Постановлением
Госстандарта СССР от 17.12.1990 № 3160)
4.1. Транспортирование и хранение ключей, приводных и соединительных частей к ним — по ГОСТ 18088-83.
5.1. Внутренние рабочие поверхности ключей, приводных и соединительных частей к ключам должны быть чистыми для предотвращения срывов в процессе эксплуатации.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
5.2. При эксплуатации ключей, приводных и соединительных частей к ключам не допускается пользоваться дополнительными рычагами для увеличения усилия затяжки.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
6.1. Изготовитель должен гарантировать соответствие ключей, приводных и соединительных частей к ключам требованиям настоящего стандарта при соблюдении условий эксплуатации и хранения, установленные настоящим стандартом.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1990 № 3160)
6.2. Гарантийный срок эксплуатации — 12 мес со дня продажи через розничную торговую сеть, а для внерыночного потребления — с момента получения потребителем.
КОНСТРУКЦИИ ПЕРЕХОДНИКОВ
(Приложение введено Изменением № 1, утв. Постановлением
Госстандарта СССР от 17.12.1990 № 3160)
| Наименование переходника | Конструкция |
|---|---|

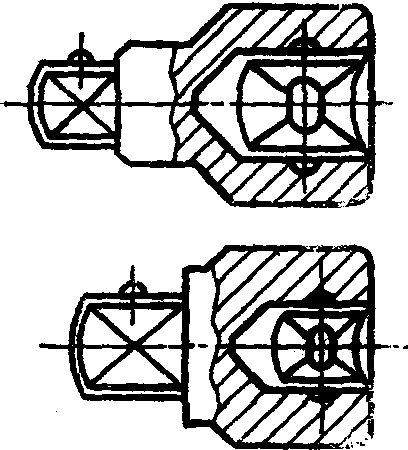

| Переходник с наружным и внутренним квадратом |  |

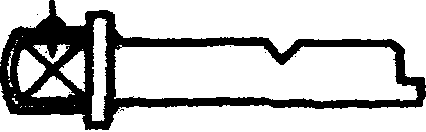

| Переходник для патронов |  |
