ГОСТ 22402-77* (СТ СЭВ 599-77). Государственный стандарт Союза ССР. Ключи трещоточные. Типы и основные размеры

Государственный комитет СССР по стандартам · № ГОСТ 22402-77*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 22.03.1977 № 679)

(ред. от 01.01.1983)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1979 года. Взамен МН 521-60.

Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 22 марта 1977 г. № 679

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЮЧИ ТРЕЩОТОЧНЫЕ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Ratchet wrenches. Types and basic dimensions

ГОСТ 22402-77* (СТ СЭВ 599-77)

Группа Г24

Взамен МН 521-60

Постановлением Государственного комитета стандартов Совета Министров СССР от 22 марта 1977 г. № 679 срок введения установлен

с 1 января 1979 года

Переиздание (июль 1986 г.) с Изменениями № 1, 2, утвержденными в августе 1980 г., январе 1983 г. (ИУС 11-80, 5-83)

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на гаечные торцовые немеханизированные ключи к сменным головкам с присоединительными квадратами по ГОСТ 24372-80, изготовляемые для нужд народного хозяйства и для экспорта.

Стандарт соответствует СТ СЭВ 599-77 в части трещоточных рукояток и вставок к ним.

(Измененная редакция, Изм. № 2).

1а. (Исключен, Изм. № 2).

1б. Ключи должны изготовляться типов:

А — трещоточный;

Б — трещоточный с переключателем.

Ключ типа А должен изготовляться в двух исполнениях:

1 — с углом поворота рукоятки 15°;

2 — с углом поворота рукоятки 25°.

(Введен дополнительно, Изм. № 1).

1. Основные размеры ключей типа А должны соответствовать указанным на черт. 1 и в табл. 1, типа Б — на черт. 2 и в табл. 2.

ТИП А

Исполнение 1

рис. 1

Исполнение 2

рис. 2

1 — корпус (кол. 1); 2 — втулка (кол. 1); 3 — трещотка (кол. 1); 4 — кольцо (кол. 2); 5 — вставка (кол. 1); 6 — пружина (кол. 1); 7 — пружина (кол. 2); 8 — шарик (кол. 2) по ГОСТ 3722-81

Черт. 1

Таблица 1

мм

Обозначение ключаПрименяемостьИсполнениеS1S2bhl, не более
Номин.Пред. откл.Номин.Пред. откл.Не более
6910-029116,3+0,050
-0,040		6,3+0,325
+0,105		219,0160
6910-029422010,0
6910-0292110,0-0,475
-0,565		10,0-0,200
-0,420		3413,6200
6910-029522812,5
6910-0293112,5+0,200
+0,090		12,5+0,525
+0,255		4518,0250
6910-0296216,0
6910-029720,0-0,950
-1,080		20,0-0,565
-0,895		6325,0630
6910-029825,0+0,400
+0,270		25,0+0,785
+0,455		7132,0710

Пример условного обозначения ключа типа А исполнения 1 с размером присоединительного квадрата 12,5 мм:

Ключ 6910-0293 ГОСТ 22402-77

ТИП Б

рис. 3

Черт. 2

Таблица 2

мм

Обозначение ключаПрименяемостьS1bhl, не более
Номин.Пред. откл.Не более
6910-02996,3+0,050
-0,040		2825160
6910-030010,0-0,475
-0,565		3232200
6910-030112,5+0,200
+0,090		4540250
6910-030220,0-0,950
-1,080		7156630
6910-030325,0+0,400
+0,270		8071710

Пример условного обозначения ключа типа Б с размером присоединительного квадрата S1 = 20 мм:

Ключ 6910-0302 ГОСТ 22402-77

(Измененная редакция, Изм. № 1, 2).

2. Предельные отклонения размеров установлены по ГОСТ 25346-82.

3. (Исключен, Изм. № 2).

4. Размеры наружных и внутренних присоединительных квадратов по ГОСТ 24372-80.

(Введен дополнительно, Изм. № 1).

Приложение Рекомендуемое

КОНСТРУКТИВНЫЕ РАЗМЕРЫ ДЕТАЛЕЙ КЛЮЧЕЙ ТИПА А ИСПОЛНЕНИЯ 1

1. Корпус (черт. 1, табл. 1)

рис. 4

<*> Размер для справок.

Черт. 1

Таблица 1

мм

Для ключей с размером стороны квадрата S1 d
(пред. откл. по H15)		 H h, не более h1 h2 b b1 b2, не более r r1 r2 r3 r4 r5 r6 r7 l l1 z
6,3 15 6 4 2 0,9 12 8 14 85 50 10 5 6 1,3 4 0,10 15 1,5 20
10,0 22 9 0 3 1,4 18 12 20 125 75 15 8 8 1,9 6 0,15 22 2,0 20
12,5 30 12 8 4 1,8 24 16 24 170 100 20 10 11 2,5 8 0,20 30 3,0 24

Неуказанные предельные отклонения, кроме размеров радиусов — по h14, размеров радиусов — \pm \frac{I\text{Т}15}{2} , размеров h1, b, b1, — по II классу точности ГОСТ 7505-74.

2. Втулка (черт. 2, табл. 2)

рис. 5

Черт. 2

Таблица 2

мм

S2d
(пред. откл. по h12)		d1 (пред. откл. по S7)d2d3d4d5 (пред. откл. по H12bb1hh1 (пред. откл. по h12)h2h3rl
Пред. откл. по H14
6,315,011,028,08,51,56,61,25,55,352,61,62,04
10,022,516,5312,513,02,310,01,88,28,303,82,42,56
12,530,022,0415,516,03,013,02,511,010,655,03,03,08

Неуказанные предельные отклонения размеров — \pm \frac{I\text{Т}11}{2} .

(Измененная редакция, Изм. № 2).

3. Трещотка (черт. 3, табл. 3)

рис. 6

Черт. 3

Таблица 3

мм

Для ключей с размером стороны квадрата S1 L h b r
6,3 5 4 1,5 0,10
10,0 8 6 2,3 0,15
12,5 10 8 3,0 0.20

Предельные отклонения размеров — по h12.

4. Кольцо (черт. 4, табл. 4)

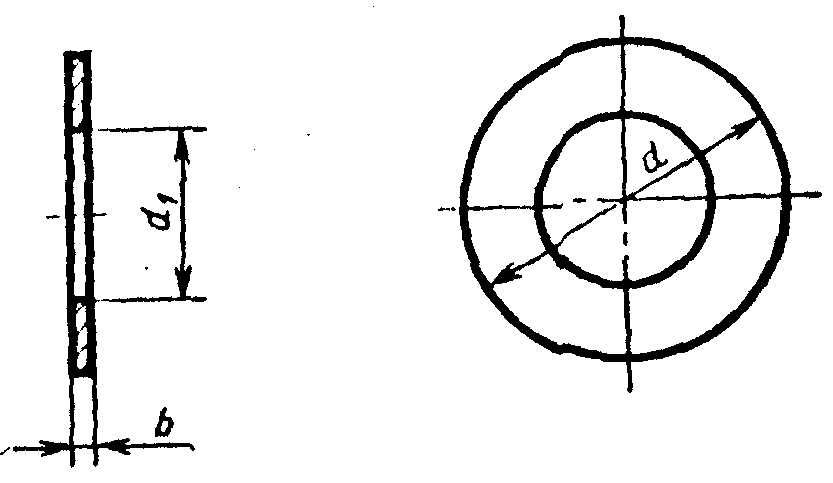

рис. 7

Черт. 4

Таблица 4

мм

Для ключей с размером стороны квадрата S1 d
(пред. откл. по h15)		 d1
(пред. откл. по H7)		 b
(пред. откл. по h12)
6,3 19 11,0 1,0
10 28 16,5 1,5
12,5 38 22,0 2,0

5. Вставка (черт. 5, табл. 5)

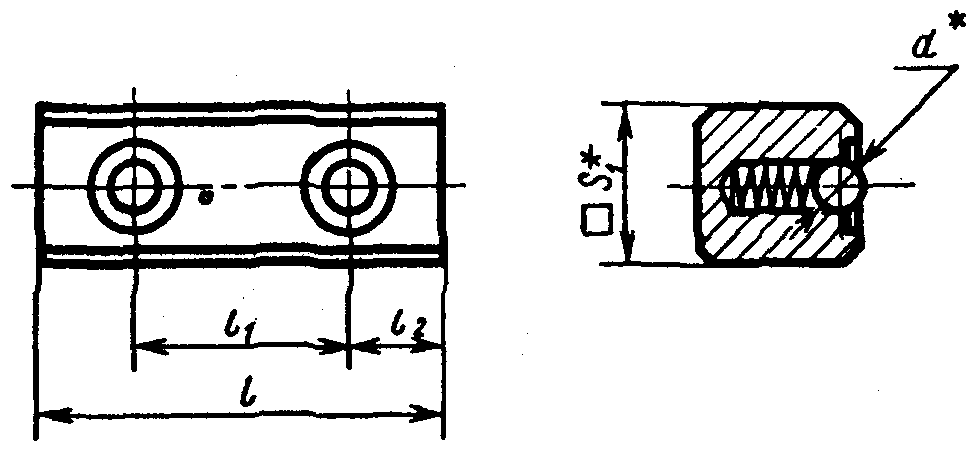

рис. 8

<*> Размеры для справок.

Черт. 5

Таблица 5

мм

Размер стороны присоединительного квадрата S1ll1l2d
(шарик по ГОСТ 3722-81)
Не более
6,3188,05,00Б3 мм Р
102512,56,25Б5 мм Р
12,53418,08,00Б6 мм Р
204822,013,00Б8 мм Р
256332,015,50Б10 мм Р

Примечание. Допускается изготовлять вставки с несколькими ступенями и сочетаниями размеров присоединительных квадратов, при условии обеспечения прочности по ГОСТ 25605-83.

(Измененная редакция, Изм. № 1, 2).
