ГОСТ 25602-83 (СТ СЭВ 599-77). Коловороты к сменным головкам. Основные размеры

Государственный комитет СССР по стандартам · № ГОСТ 25602-83Действующий акт

(введен в действие Постановлением Госстандарта СССР от 21.01.1983 № 296)

Введен в действие
Постановлением Госстандарта СССР

от 21 января 1983 г. № 296

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОЛОВОРОТЫ К СМЕННЫМ ГОЛОВКАМ

ОСНОВНЫЕ РАЗМЕРЫ

Stocks for interchangeable heads. Basic dimensions

ГОСТ 25602-83 (СТ СЭВ 599-77)

Группа Г24

ОКП 39 2659

Постановлением Государственного комитета СССР по стандартам от 21 января 1983 г. № 296 срок введения установлен с 21.01.1984.

Переиздание. Июль 1986 г.

1. Настоящий стандарт распространяется на коловороты к сменным головкам по ГОСТ 25604-83 с наружными присоединительными квадратами по ГОСТ 24372-80, изготовляемые для нужд народного хозяйства и для экспорта.

Стандарт полностью соответствует СТ СЭВ 599-77.

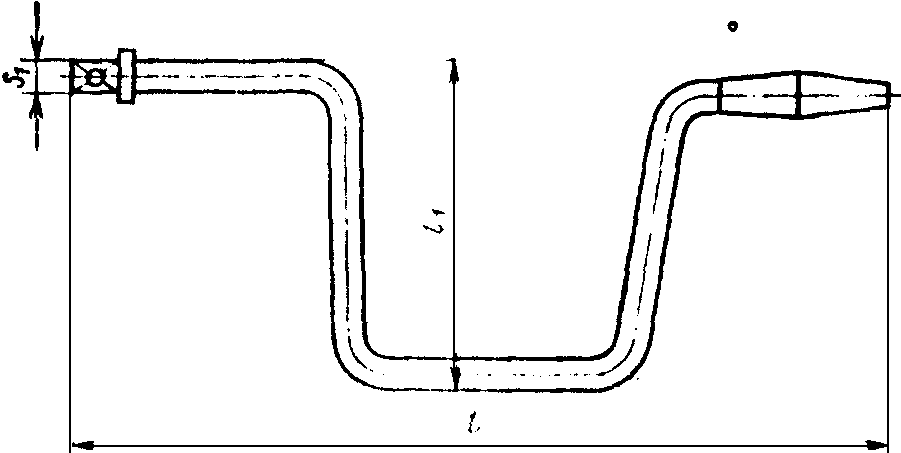

2. Основные размеры коловоротов должны соответствовать указанным на чертеже и в таблице.

рис. 1

Примечание. Чертеж не определяет конструкцию коловоротов.

Обозначение коловорота	Применяемость	Размер стороны присоединительного квадрата S , мм	l	l 1
Обозначение коловорота	Применяемость	1	мм, не более
6910-0349		6,3	160	40
6910-0351		10,0	250	80
6910-0352		12,5	400	125

Пример условного обозначения коловорота с размерами присоединительного квадрата S_{1} = 12,5 мм, с шероховатостью поверхности исполнения 1, с покрытием Х9:

Коловорот 6910-0352 1 Х9 ГОСТ 25602-83

3. Технические условия — по ГОСТ 25605-83.
