Введен в действие
Постановлением Госстандарта СССР

от 21 января 1983 г. № 296

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

УДЛИНИТЕЛИ

ОСНОВНЫЕ РАЗМЕРЫ

Extensions. Basic dimensions

ГОСТ 25600-83

(СТ СЭВ 599-77)

Группа Г24

ОКП 39 2659

Постановлением Государственного комитета СССР по стандартам от 21 января 1983 г. № 296 срок введения установлен с 01.01.1984.

Взамен ГОСТ 22403-77.

Переиздание. Июль 1986 г.

1. Настоящий стандарт распространяется на удлинители к торцовым ключам с наружными и внутренними присоединительными квадратами по ГОСТ 24372-80 и внутренними шестигранниками по ГОСТ 2838-80, изготовляемые для нужд народного хозяйства и для экспорта.

Стандарт полностью соответствует СТ СЭВ 599-77.

2. Удлинители должны изготовляться типов:

А — с наружными и внутренними присоединительными элементами;

Б — с наружными присоединительными квадратами.

3. Основные размеры удлинителей типа А должны соответствовать указанным на черт. 1 и в табл. 1, типа Б — на черт. 2 и в табл. 2.

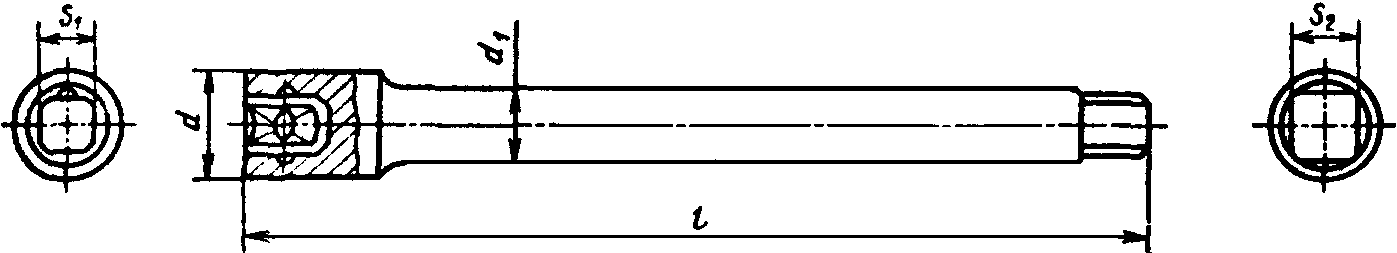

ТИП А

Исполнение 1

Удлинитель с наружными

и внутренними присоединительными квадратами

рис. 1

Исполнение 2

Удлинитель с наружным квадратом и внутренним шестигранником

рис. 2

Черт. 1

Таблица 1

Обозначение удлинителей	Применяемость	Исполнение	Размер стороны присоединительного квадрата, мм		Размер зева S, мм	l	d	d 1
Обозначение удлинителей	Применяемость	Исполнение	наружного S 1	внутреннего S 2	Размер зева S, мм	мм, не более
6910-0221		1	6,3	6,3	-	100	12	10
6910-0222		2		-	7	100
6910-0223		1		6,3	-	120
6910-0224		2		-	7	120
6910-0225		1	10	10,0	-	125	18	14
6910-0226		2		-	10	125
6910-0227		1		10,0	-	250
6910-0228		2		-	10	250
6910-0229		1	12,5	12,5	-	125	25	18
6910-0231		2		-	12	125
6910-0232		1		12,5	-	250
6910-0233		2		-	12	250
6910-0334		1	20	20	-	200	32	24
6910-0335		2	20	20	-	400	32
6910-0336		1	25	25	-	200	45	32
6910-0337		1	25	25	-	400	45

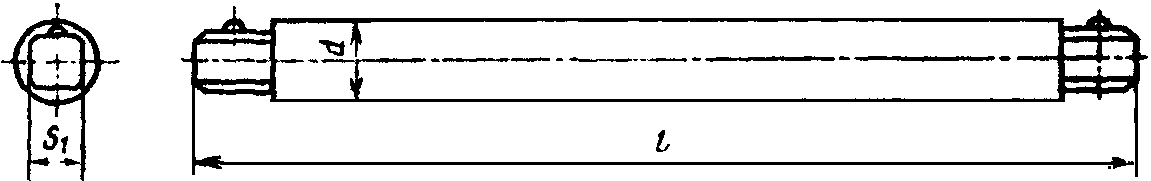

ТИП Б

рис. 3

Черт. 2

Примечание. Черт. 1 - 2 не определяют конструкции удлинителей.

Таблица 2

Обозначение удлинителей	Применяемость	Размер стороны наружного присоединительного квадрата S , мм 1	l	d
Обозначение удлинителей	Применяемость		мм, не более
6910-0338		6,3	100	10
6910-0339		6,3	120
6910-0341		10,0	125	14
6910-0342		10,0	250
6910-0343		12,5	125	18
6910-0344		12,5	250
6910-0345		20,0	200	24
6910-0346		20,0	400
6910-0347		25,0	200	32
6910-0348		25,0	400

Пример условного обозначения удлинителя типа А исполнения 1 с размером наружного присоединительного квадрата S_{1} = 12,5 мм l = 125 мм, с шероховатостью поверхности исполнения 1, с покрытием Х9:

Удлинитель 6910-0229 1 Х9 ГОСТ 25600-83

4. Допускается изготовлять удлинители с разными сочетаниями присоединительных квадратов при условии обеспечения прочности по ГОСТ 25605-83.

5. По заказу потребителя допускается изготовлять удлинители со стержнем шестигранного и квадратного сечений.

6. Технические условия — по ГОСТ 25605-83.
