Введен в действие
Постановлением Госстандарта СССР

от 21 января 1983 г. № 296

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СМЕННЫЕ ГОЛОВКИ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Interchangeable heads. Types and basic dimensions

ГОСТ 25604-83*

Группа Г24

ОКП 39 2659

Постановлением Государственного комитета СССР по стандартам от 21 января 1983 г. № 296 срок введения установлен с 01.01.1984.

Взамен ГОСТ 3329-75, в части разд. 1 и ГОСТ 22405-77.

Переиздание (июль 1986 г.) с Изменением № 1, утвержденным в октябре 1985 г. (ИУС 1-86).

1. Настоящий стандарт распространяется на сменные головки к торцовым ключам с присоединительными квадратами по ГОСТ 24372-80, изготовляемые для нужд народного хозяйства и для экспорта.

Стандарт не распространяется на сменные головки для свечей зажигания двигателей.

Стандарт полностью соответствует СТ СЭВ 601-84.

Требования пп. 1 - 5, 7, 9 и 13 настоящего стандарта являются обязательными, другие требования — рекомендуемыми.

(абзац введен Изменением № 2, утв. Постановлением Госстандарта СССР от 28.12.1991 № 2292)

2. Сменные головки должны изготовляться типов:

А — с внутренним шестигранным зевом размерами от 3,2 до 80 мм;

Б — с наружным шестигранным зевом размерами от 5 до 17 мм;

В — с внутренним четырехгранным зевом размерами от 3,15 до 25 мм.

3. Основные размеры сменных головок должны соответствовать: типа А — указанным на черт. 1 и в табл. 1, типа Б — на черт. 2 и в табл. 2, типа В — на черт. 3 и в табл. 3.

2, 3. (Измененная редакция, Изм. № 1).

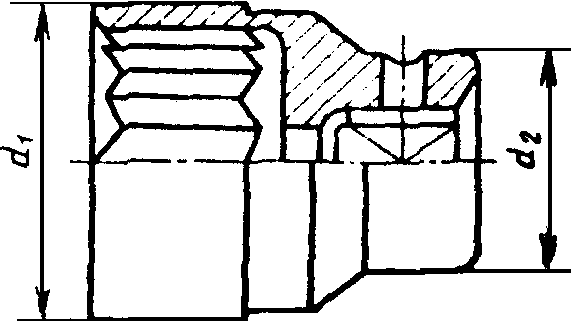

ТИП А

Сменная головка с размером стороны присоединительного
квадрата S_{2} = 6,3; 10; 12,5; 20 мм
d_{1}<d_{2}

Тип А

d_{1} = d_{2}

Тип А

d_{1}>d_{2}

Тип А

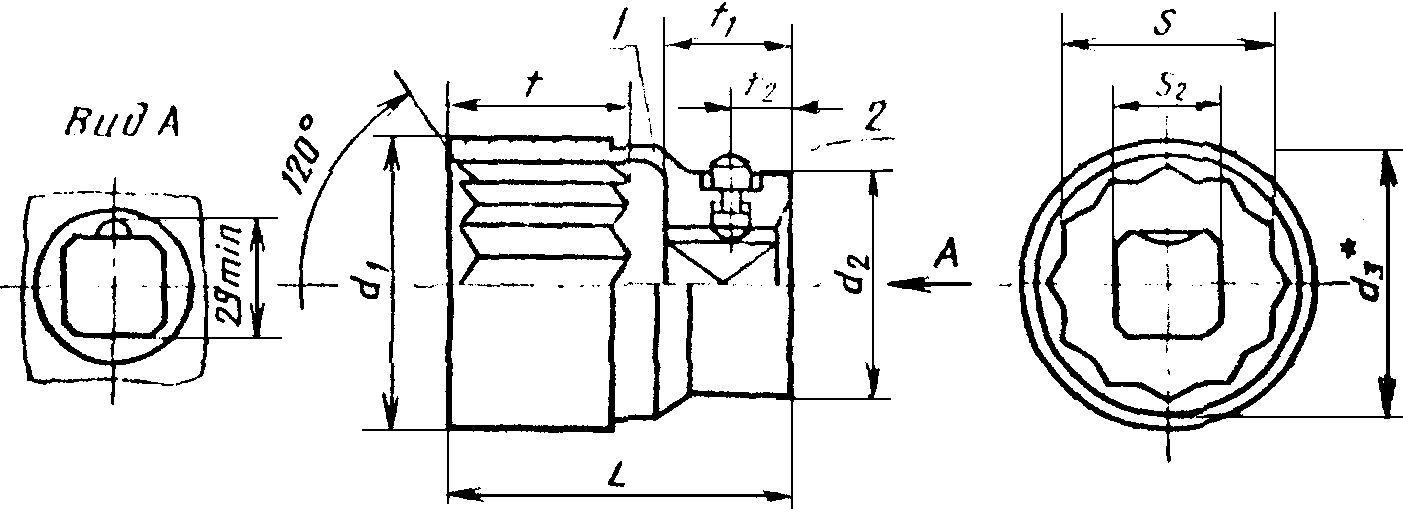

Сменная головка с размером стороны
присоединительного квадрата S_{2} = 25 мм

Тип А

<*> Размер для справок.

1 — головка; 2 — толкатель

Черт. 1

Таблица 1

мм

Обозначение головок	Применяемость	Размер зева S		Размер стороны присоединительного квадрата S 2	d 1 (пред. откл.	d , 2 не более	d 3	l (пред. откл. IT16	t	t 1	t 2
Обозначение головок	Применяемость	Ряд 1	Ряд 2	Размер стороны присоединительного квадрата S 2	IT15 +/- ----) 2	d , 2 не более	d 3	+/- ----) 2	не менее		Номин.	Пред. откл.
7812-0451		3,2	-	6,3	6,0	12	3,7	25	3	8	4	+/- 0,18
7812-0452		4,0	-		7,0		5,0		4
7812-0453		5,0	-		8,5		6,2		4
7812-0454		5,5	-		9,0		6,8		5
7812-0455		-	6,0		9,5		7,5
7812-0456		7,0	-		11,0		8,5
7812-0457		8,0	-		12,0		9,6		6
7812-0458		-	9,0		13,0	13	11,0		6
7812-0459		10,0	-		15,0	15	12,0		8
7812-0461		-	11,0		16,0	16	13,5
7812-0462		12,0	-		18,0	17	14,5
7812-0463		13,0	-		20,0	19	15,7
7812-0464		14,0	-		20,0	20	17,0		10
7812-0465		7	-	10	11,0	18,5	8,5	23	5	11,5	5,5
7812-0466		8	-		12,0	18,5	9,6		6
7812-0467		-	9		13,0	20	11,0		6
7812-0468		10	-		15,0		12,0	25	8
7812-0469		-	11		16,0		13,5
7812-0471		12	-		17,5		14,5
7812-0472		13	-		18,5		15,7	27
7812-0473		14	-		20,0		17,0		10
7812-0474		-	15		20,0	24	18,2		10
7812-0475		-	16		24,0		19,2	29	12
7812-0476		17	-		24,0		20,5	29	12
7812-0477		-	18		26,5		21,6	32	14
7812-0478		19	-		26,5		23,8		14
7812-0479		-	20		28,0				16
7812-0481		-	21		28,0
7812-0482		22	-		30,0		26,2
7812-0483		10	-	12,5	16,0		12,0		8	16	8	+/- 0,22
7812-0484		-	11		16,5		13,5
7812-0485		12	-		18,0		14,5
7612-0486		13	-		19,0		15,7	34	10
7812-0487		14	-		20,5		17,0
7812-0488		-	15		22,0		18,2
7812-0489		-	16		23,0	26	19,2	36	12
7812-0491		17	-		24,0		20,5	36	12
7812-0492		-	18		26,0		21,6	38	14
7812-0493		19	-		26,0		22,8
7812-0494		-	20		28,0	28	23,8
7812-0495		-	21		30,0		25,2	40	16
7812-0496		22	-		30,0		26,2	40	16
7812-0497		-	23		32,0	30	27,4	42	18
7812-0498		24	-		32,0		28,6	42	18
7812-0499		-	25		34,0		29,8	45	20
7812-0501		-	26		35		31,0
7812-0502		27	-		36		32,2
7812-0503		-	28		37		33,4
7812-0504		30	-		40		35,6	48	22
7812-0505		32	-		43		38,5	50	24
7812-0506		22	-	20	32	34	26,2	50	16	24	10	+/- 0,27
7812-0507		-	23		34	36	27,4	52	18
7812-0508		24	-		35,5		28,6	52	18
7812-0509		-	25		38		29,8	55	20
7812-0511		-	26		38		31,0
7812-0512		27	-		39,5		32,2
7812-0513		-	28		39,5		33,4	58	22
7812-0514		30	-		43		35,6	58	22
7812-0515		32	-		45,5		38,5	60	24
7812-0516		36	-		50,5		43,0	65	27
7812-0517		41	-		57	38	49,2	70	30
7812-0518		46	-		63	40	55	72	32
7812-0519		50	-		68		59,8	75	34
7812-0521		55	-		74		65,5	80	38
7812-0522		32	-	25	46	48	38,5	75	24	29	15
7812-0523		36	-		53		43		27
7812-0524		41	-		57		49,2		30
7812-0525		46	-		66		55		32
7812-0526		50	-		71	50	59,8	80	34
7812-0527		55	-		77	50	65,5	85	38
7812-0528		60	-		83	52	71,5	85	42
7812-0529		65	-		86		77,5	90	45
7812-0531		70	-		92		83,0	90	45
7812-0532		75	-		98		89	95	50
7812-0533		-	80		104		95	95	50

Примечания. 1. Сменные головки с размером зева по ряду 2 применять не рекомендуется.

2. Допускается для размеров стороны присоединительных квадратов S_{2} = 10 мм и S_{2} = 12,5 мм увеличить размер d_{1} на 1 мм.

ТИП Б

Тип Б

<*> Размер для справок

Черт. 2

Таблица 2

мм

Обозначение головок	Применяемость	S		S 2	l	e
Обозначение головок	Применяемость	Номин.	Пред. откл.	S 2	не менее
7812-2555		5	h10	6,3	6	5,60
7812-0541		5		12,5
7812-2556		6		6,3		6,73
7812-0542		6		12,5
7812-2557		8		6,3	9	8,98
7812-0543		8		12,5
7812-0544		10	h11			11,24
7812-0545		(12)			12	13,44
7812-0546		(14)			16	15,70
7812-0547		(17)			16	19,09

Примечание. Размеры, указанные в скобках, применять не рекомендуется.

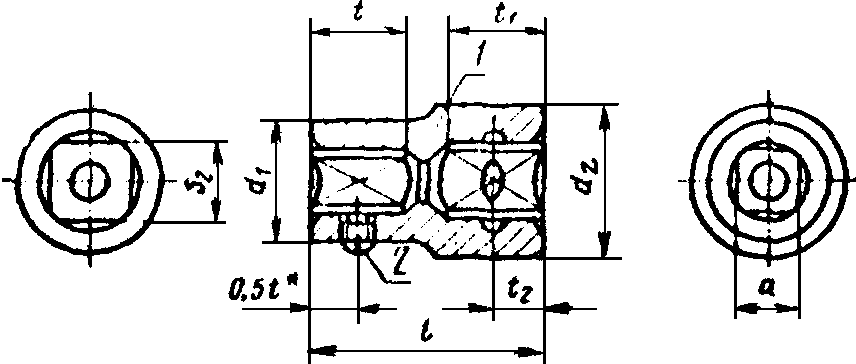

ТИП В

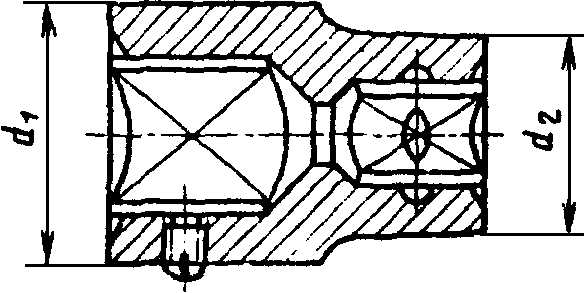

d_{1}<d_{2}

Тип В

d_{1} = d_{2}

Тип В

d_{1}>d_{2}

Тип В

<*> Размер для справок

1 — головка; 2 — винт по ГОСТ 1477-84

Черт. 3

Примечание к черт. 1 - 3. В сменных головках между отверстиями зева и присоединительного квадрата не должно быть перемычки.

Таблица 3

Размеры в мм

Обозначение головок	Применяемость	Размер стороны присоединительного квадрата S 2	a (пред. откл. D11)	d 1 (пред. откл. IT15 +/- ----) 2	d , 2 не более	l (пред. откл. IT16 +/- ----) 2	t	t 1	t 2		Винт по ГОСТ 1477-84 Кол. 1
Обозначение головок	Применяемость	Размер стороны присоединительного квадрата S 2	a (пред. откл. D11)	d 1 (пред. откл. IT15 +/- ----) 2	d , 2 не более	l (пред. откл. IT16 +/- ----) 2	не менее		Номин.	Пред. откл.
6910-0261		6,3	3,15	7,5	12	25	6	8	4	+/- 0,18	В.М3-6gx4.14 H.05
6910-0262			3,55	8
6910-0263			4	8,5
6910-0264			4,5	9
6910-0265			5	9,5			8				В.М4-6gx4.14 H.05
6910-0266			5,6	12,0			8
6910-0267			6,3	13,5			10
6910-0268			7,1	14,5
6910-0269			8	15,5							В.М5-6gx5.14 H.05
6910-0271			9	16,5			12
6910-0272			10	18,5			12				В.М6-6gx6.14 H.05
6910-0273		10	8	15,5	20	28	10	11,5	5,5		В.М5-6gx5.14 H.05
6910-0274			9	16,5			13				В.М6-6gx6.14 H.05
6910-0275			10	18,5
6910-0276			11,2	20		32
6910-0277			12,5	22,5		32	16				В.М8-6gx8.14 H.05
6910-0278			14	25		34	18
6910-0279			16	27		34	18
6910-0281		12,5	10	18	26	35	13	16	8	+/- 0,22	В.М6-6gx6.14 H.05
6910-0282			11,2	20			13
6910-0283			12,5	22			16				В.М8-6gx8.14 H.05
6910-0284			14	25	28	40	18
6910-0285			16	27	28	40	18
6910-0286			18	31	30	45	22				В.М10-6gx10.14 H.05
6910-0287			20	34	30	45	22
6910-0366		20	22,4	38	38	60	26	24	10,2	+/- 0,27
6910-0367		25	25	43	43	65	28	29	15	+/- 0,27

Пример условного обозначения сменной головки типа В с размером стороны присоединительного квадрата S_{2} = 12,5 мм, с размером a = 16 мм, с шероховатостью поверхности исполнения 1, с покрытием Х9:

Головка 6910-0285 1 Х9 ГОСТ 25604-83

4. Сменные головки типа А должны изготовляться нормальной и повышенной степеней точности по ГОСТ 2838-80.

5. Сменные головки типа А должны быть изготовлены с одинарным шестигранником.

Допускается по заказу потребителя изготовлять головки со сдвоенным шестигранником с размерами под ключ свыше 12 мм.

6. По заказу потребителя головки с присоединительными квадратами с размером стороны 6,3 и 10 мм допускается изготовлять без конструктивных элементов для фиксации.

7. Поле допуска резьбы резьбовых отверстий — 7H по ГОСТ 16093-81.

8. Сменные головки, предназначенные для комплектации наборов, допускается изготовлять с другими размерами зевов, указанными в табл. 1, при условии обеспечения прочности по ГОСТ 25605-83.

9. Технические условия — по ГОСТ 25605-83.

10. Конструктивные элементы для фиксации головок на приводных частях торцовых ключей указаны в рекомендуемом Приложении 1.

11. Конструкция и размеры толкателя указаны в рекомендуемом Приложении 2.

12. Расположение и размеры накатки на головках указаны в рекомендуемом Приложении 3.

13. Размеры сменных головок с внутренним шестигранным зевом к ручным торцовым ключам по настоящему стандарту (ИСО 2725-87) указаны в Приложении 4.

(п. 13 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 28.12.1991 № 2292)

Приложение 1

Рекомендуемое

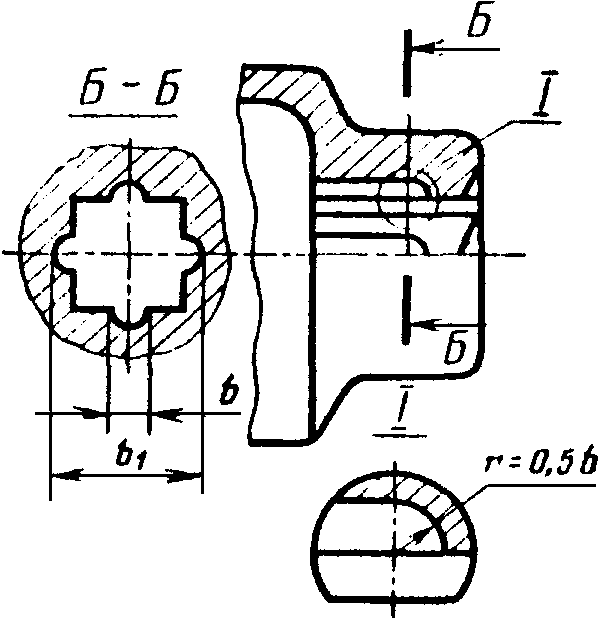

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ
ЭЛЕМЕНТОВ ДЛЯ ФИКСАЦИИ ГОЛОВОК
НА ПРИВОДНЫХ ЧАСТЯХ ТОРЦОВЫХ КЛЮЧЕЙ

Исполнение 1

Тип В

Исполнение 2

Тип В

Исполнение 3

Тип В

Исполнение 4

Тип В

мм

Размер стороны присоединительного квадрата	Для размеров зева	d (пред. откл. +/- 0,5)	d 1	d 2	b	b 1
6,3	3,2 — 14	3	2,8	-	-	-
10	7 — 22	5	4,6	13	4,6	-
12,5	10 — 32	6	5,6	16	5,6	16
20	22 — 55	7	6	24	6	24
25	32 — 80	-	-	-	-	-

Предельные отклонения размеров b и b_{1} должны соответствовать предельным отклонениям присоединительного квадрата отверстия, остальных неуказанных размеров: отверстий — по H14, валов — h14.

(Измененная редакция, Изм. № 1)

Приложение 2

Рекомендуемое

КОНСТРУКЦИЯ И РАЗМЕРЫ ТОЛКАТЕЛЯ

Тип В

<*> Размер для справок.

Размер стороны присоединительного квадрата	Размер зева S	l (пред. откл по h14)
25	32; 36; 41; 46	16
	50; 55	17
	60; 70; 75; 80	18

Приложение 3

Рекомендуемое

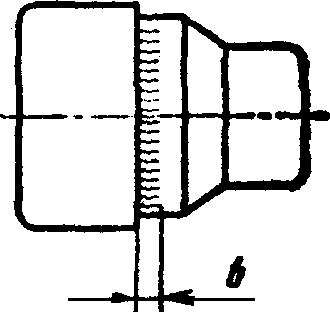

РАЗМЕРЫ НАКАТКИ И МЕСТА ЕЕ РАСПОЛОЖЕНИЯ НА СМЕННЫХ ГОЛОВКАХ

Тип В

Размер стороны присоединительного квадрата	b
6,3	3,0 — 3,5
10	3,0 — 4,0
12,5	4,0 — 5,0
20; 25	5,0 — 6,0

Примечание. Остальные размеры накатки — по ГОСТ 21474-75.

Приложение 4

Обязательное

РАЗМЕРЫ СМЕННЫХ ГОЛОВОК
С ВНУТРЕННИМ ШЕСТИГРАННЫМ ЗЕВОМ
К РУЧНЫМ ТОРЦОВЫМ КЛЮЧАМ ПО НАСТОЯЩЕМУ СТАНДАРТУ
(ИСО 2725-87)

(Приложение 4 введено Изменением № 2, утв. Постановлением

Госстандарта СССР от 28.12.1991 № 2292)

Тип В

d_{1}<d_{2}

Тип В

d_{1} \approx d_{2}

Тип В

d_{1}>d_{2}

мм

Размеры зевов		Присоединительные квадраты
		6,3				10				12,5				20				25
		d 1	d 2	l		d 1	d 2	l		d 1	d 2	l		d 1	d 2	l		d 1	d 2	l
S	t, не менее	не более		нормальные, не более	удлиненные, не менее	не более		нормальные, не более	удлиненные, не менее	не более		нормальные, не более	удлиненные, не менее	не более		нормальные, не более	удлиненные, не менее	не более		нормальные, не более
3,2	1,6	5,9	12	25	46
4	2	6,9
5	2,5	8,2
5,5	3	8,8
6	3,5	9,4
7	4	11,0				11,0	20	32	45
8	5	12,2				12,2
9	6	13,5	14			13,5
10	6	14,7	15			14,7				15,5	24	40	75
11	7	16,0	16			16,0				16,7
12	8	17,2	17			17,2				18,0
13		18,5	19			18,5				19,2
14	10	19,7	20			19,7	24			20,5
15						21,0				21,7
16						22,2		35	60	23,0	25
17						23,5				24,2
18	12					24,7				25,5	27	42
19						26,0				26,7
21	14					28,5		38		29,2	30	44		32,1	40	55	85
22						29,7				30,5				33,3
24	16									33,0	31	46		35,8
27	18									36,7	34	48		39,6		60
30	20									40,5	38	50		43,3	43
32	22									43,0	41			45,8
34	24													48,3	45	65
36														50,8
41	27													57,1	48	70
46	30													63,3	50	75	100	66,4	55	80
50	33													68,3		80		71,4		85
55	36													74,6	57	85		77,6	57	90
60	39																	83,9	61	95

Приложение 5

Справочное

СООТВЕТСТВИЕ НАСТОЯЩЕГО СТАНДАРТА СТАНДАРТУ ИСО 2725-87

(Приложение 5 введено Изменением № 2, утв. Постановлением Госстандарта СССР от 28.12.1991 № 2292)

Размеры сменных головок, установленные в Приложении 4 настоящего стандарта, соответствуют размерам сменных головок для ручного инструмента, приведенных в ИСО 2725-87.

В настоящем стандарте дополнительно по отношению к стандарту ИСО регламентированы размеры сменных головок для ручного инструмента с наружным шестигранным и внутренним четырехгранным зевом, а также конструктивные исполнения сменных головок.
