ГОСТ 24372-80 (СТ СЭВ 600-77). Ключи гаечные торцовые немеханизированные со сменными головками. Квадраты присоединительные наружные и внутренние. Размеры

(введен Постановлением Госстандарта СССР от 25.08.1980 № 4423)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЮЧИ ГАЕЧНЫЕ ТОРЦОВЫЕ НЕМЕХАНИЗИРОВАННЫЕ СО СМЕННЫМИ ГОЛОВКАМИ

КВАДРАТЫ ПРИСОЕДИНИТЕЛЬНЫЕ НАРУЖНЫЕ И ВНУТРЕННИЕ. РАЗМЕРЫ

Hand operated socket wrenches with detachable heads. Connecting internal and external squares. Dimensions

ГОСТ 24372-80 (СТ СЭВ 600-77)

Группа Г24

ОКП 392654

Постановлением Государственного комитета СССР по стандартам от 25 августа 1980 г. № 4423 срок введения установлен с 01.01.1981.

Переиздание. Апрель 1984 г.

1. Настоящий стандарт распространяется на гаечные торцовые немеханизированные ключи со сменными головками с номинальными размерами присоединительных квадратов от 6,3 до 25 мм.

Настоящий стандарт полностью соответствует СТ СЭВ 600-77.

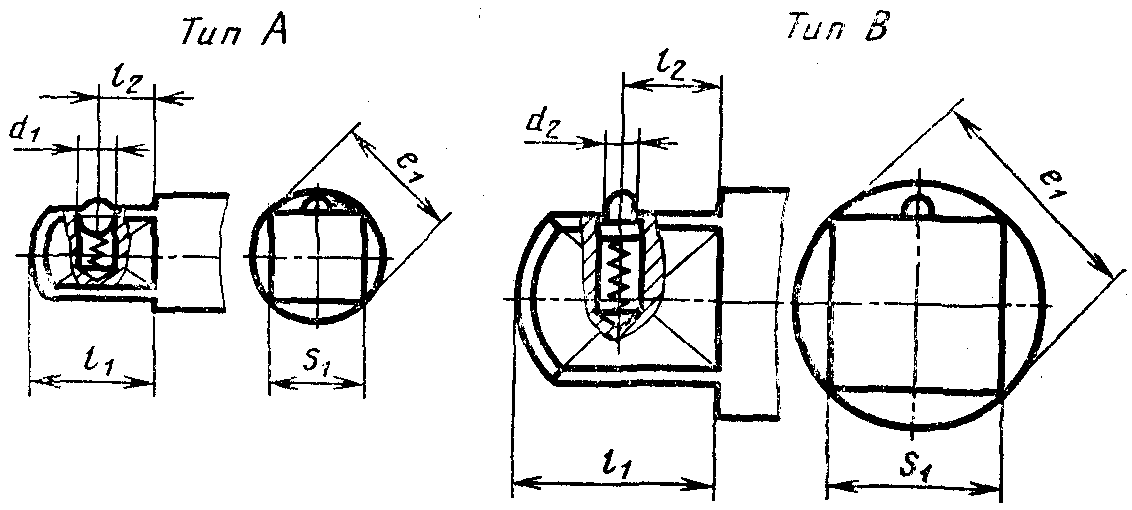

2. Размеры наружных присоединительных квадратов должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

мм

Тип	S 1		e 1		l , 1 не более	l 2		d 1	d 2
	Номин.	Пред. откл.	Номин.	Пред. откл.		Номин.	Пред. откл.
A	6,3	+0,050 -0,040	8,4	-0,4	7,5	4,0	+/- 0,18	3	-
	10,0	-0,475 -0,565	12,7	-0,5	11,0	5,5		5	-
A и B	12,5	+0,200 +0,090	16,9	-0,6	15,5	8,0	+/- 0,22	6	3,0
	20,0	-0,950 -1,080	25,4	-1,0	23,0	10,2	+/- 0,27	7	4,3
B	25,0	+0,400 +0,270	34,0	-1,6	28,0	15,0		-	5,0

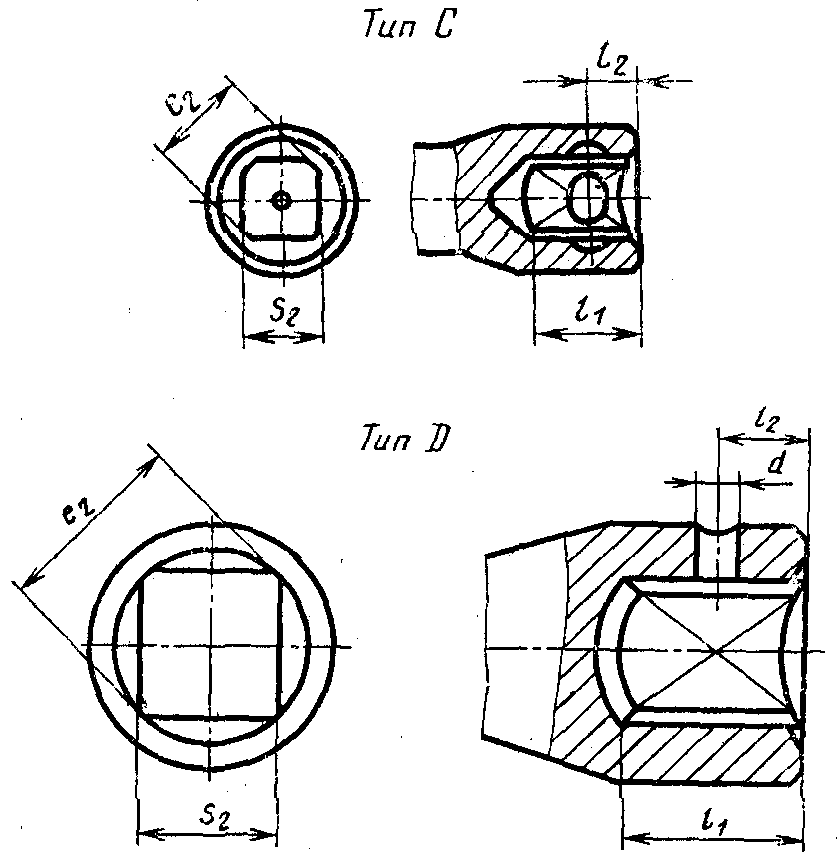

2. Размеры внутренних присоединительных квадратов должны соответствовать указанным на черт. 2 и в табл. 2.

Таблица 2

мм

Тип	S 2		e 2	l 1	l 2		d
	Номин.	Пред. откл.	Не менее		Номин.	Пред. откл.
C	6,3	+0,325 +0,105	8,5	8,0	4,0	+/- 0,18	-
	10,0	-0,200 -0,420	12,9	11,5	5,5
C и D	12,5	+0,525 +0,255	17,1	16,0	8,0	+/- 0,22	5,6
	20,0	-0,565 -0,895	25,6	24,0	10,2	+/- 0,27	6,0
D	25,0	+0,785 +0,455	34,3	29,0	15,0		6,5

Примечание. Допускается изготовлять квадраты типа C размером 6,3 и 10 мм без гнезда под шарик.

---
