ГОСТ 25601-83 (СТ СЭВ 599-77). Ключи с присоединительными квадратами. Типы и основные размеры

Государственный комитет СССР по стандартам · № ГОСТ 25601-83Действующий акт

(введен в действие Постановлением Госстандарта СССР от 21.01.1983 № 296)

Введен в действие
Постановлением Госстандарта СССР

от 21 января 1983 г. № 296

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЮЧИ С ПРИСОЕДИНИТЕЛЬНЫМИ КВАДРАТАМИ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Wrenches with connecting squares. Types and basic dimensions

ГОСТ 25601-83 (СТ СЭВ 599-77)

Группа Г24

ОКП 39 2659

Взамен

ГОСТ 22404-77

Постановлением Государственного комитета СССР по стандартам от 21 января 1983 г. № 296 срок введения установлен с 01.01.1984.

Переиздание. Июль 1986 г.

1. Настоящий стандарт распространяется на гаечные торцовые немеханизированные ключи к сменным головкам с присоединительными квадратами по ГОСТ 24372-80, изготовляемые для нужд народного хозяйства и для экспорта.

Стандарт полностью соответствует СТ СЭВ 599-77.

2. Ключи должны изготовляться типов:

А — изогнутые;

Б — со стержнем для поворота;

В — с прямой рукояткой.

3. Основные размеры ключей типа А должны соответствовать указанным на черт. 1 и в табл. 1, типа Б — на черт. 2 и в табл. 2, типа В — на черт. 3 и в табл. 3.

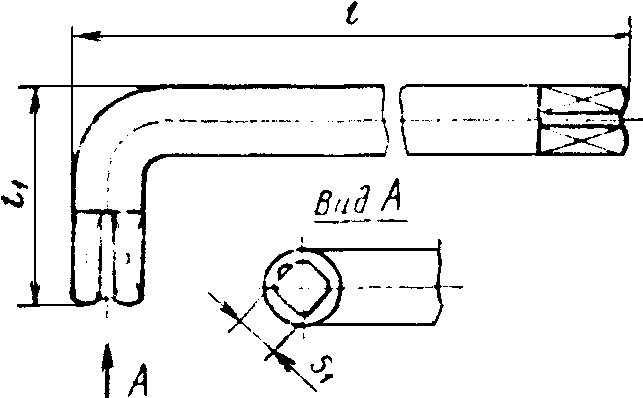

ТИП А

рис. 1

Черт. 1

Таблица 1

Обозначение ключей	Применяемость	Размер стороны присоединительного квадрата S , мм	l	l 1
Обозначение ключей	Применяемость	1	мм, не более
6910-0318		6,3	100	20
6910-0319		10,0	160	36
6910-0321		12,5	200	56

ТИП Б

рис. 2

Черт. 2

Таблица 2

Обозначение ключей	Применяемость	Размер стороны присоединительного квадрата S , мм	d	d 1	l	l 1
Обозначение ключей	Применяемость	1	мм, не более
6910-0322		6,3	6	16	125	25
6910-0323		10,0	10	20	200	36
6910-0324		12,5	12,5	25	315	45
6910-0325		20,0	20	36	500	56
6910-0326		25,0	25	50	630	71

ТИП В

Исполнение 1

Ключи без шарнира

рис. 3

Исполнение 2

Ключи с шарниром

рис. 4

Черт. 3

Примечание. Черт. 1 - 3 не определяют конструкции ключей.

Таблица 3

Обозначение ключей	Применяемость	Исполнение	Размер стороны присоединительного квадрата S , мм 1	b	h	l
Обозначение ключей	Применяемость	Исполнение	Размер стороны присоединительного квадрата S , мм 1	мм, не более
6910-0327		1	6,3	-	-	200
6910-0328		2	6,3	16	16	160
6910-0329		1	10,0	-	-	200
6910-0331		2	10,0	25	25	250
6910-0332		1	12,5	-	-	200
6910-0333		2	12,5	32	32	400

Пример условного обозначения ключа типа В исполнения 1 с размером присоединительного квадрата 10,0 мм, с шероховатостью поверхности исполнения 1, с покрытием Х9:

Ключ 6910-0329 1Х9 ГОСТ 25601-83

4. Ключи типов А и Б могут быть изготовлены с одно- и двухсторонними наружными присоединительными квадратами.

5. Технические условия — по ГОСТ 25605-83.
