ИЗМЕНЕНИЕ № 1 ГОСТ 25605-83 «КЛЮЧИ ГАЕЧНЫЕ ТОРЦОВЫЕ НЕМЕХАНИЗИРОВАННЫЕ И ПРИВОДНЫЕ ЧАСТИ. ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ»
1 июля 1991 года
Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 17.12.1990 № 3160.
На обложке и первой странице под обозначением стандарта исключить обозначение: (СТ СЭВ 602-77); указать обозначение: (ИСО 3315-88, ИСО 3316-88).
Наименование стандарта. Заменить слова: «приводные» на «приводные и соединительные».
Вводную часть изложить в новой редакции: «Настоящий стандарт распространяется на торцовые гаечные ключи, приводные и соединительные части к ключам, изготовляемым для нужд народного хозяйства и экспорта.»
Стандарт не распространяется на ключи, приводные и соединительные части к ним, изготовляемые из материалов, предназначенных для работы во взрывоопасных условиях.
Требования стандарта в части разд. 1, 3, 4 и 5 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми».
Пункты 1.1, 1.2 изложить в новой редакции: «1.1. Ключи, приводные и соединительные части к ним должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 25600-83 — ГОСТ 25604-83, ГОСТ 22402-77 по технической документации, а для продажи через торговую сеть — и по образцам, утвержденным в установленном порядке.»
1.2 Ключи, приводные и соединительные части к ним должны изготовляться:
для тяжелых условий эксплуатации — из высоколегированных сталей;
для нормальных условий эксплуатации — из материалов, указанных в табл. 1.
| Наименование ключей приводных и соединительных частей | Марка стали | Твердость HRC э |
|---|---|---|
| Рабочие части ключей с присоединительными квадратами, вставок трещоточных ключей, сменных головок, | 40ХФА по ГОСТ 4543-71 | 46,5 ... 51,5 |
| удлинителей, коловоротов, шарниров | 40Х по ГОСТ 4543-71 | 41,5 ... 46,5 |
Примечания. 1. Ключи, приводные и соединительные части к ним, предназначенные для тяжелых условий эксплуатации, изготовляются из высоколегированных сталей по заказу потребителя.
2. Допускается для нормальных условий эксплуатации применять сталь других марок с физико-механическими свойствами в термообработанном состоянии не ниже, чем у сталей марок, указанных в табл. 1».
Пункт 1.3. Первый абзац изложить в новой редакции: «Прочность ключей, приводных и соединительных частей к ним, предназначенных для тяжелых условий эксплуатации, определяется испытательными крутящими моментами, приведенными в табл. 2а и 2б, а для нормальных условий эксплуатации — в табл. 2»;
| Наименование ключей | Конструкция | Номинальный размер приводного квадрата, мм | Наименьший испытательный крутящий момент, Н x м | ||
| НТД | Тип | Исполнение | |||
| Ключ торцовый к сменным головкам со стержнем для поворота | ГОСТ 25601-83 | Б | - | 6,3 10 12,5 20 25 | 55 180 455 1255 2236 |
| Коловорот к сменным головкам | ГОСТ 25602-83 | - | - | 6,3 10 12,5 20 25 | 24 79 199 549 978 |
| Ключ трещоточный к сменным головкам | ГОСТ 22402-77 | А | - | 6,3 10 12,5 20 25 | 62 202 512 1412 2515 |
| Ключ трещоточный с переключателем | ГОСТ 22402-77 | Б | - | 6,3 10 12,5 20 25 | 62 202 512 1412 2515 |
| Ключ торцовый, к сменным головкам с ручкой | ГОСТ 25601-83 | В | 1 | 6,3 10 | 10 34 |
| Ключ торцовый шарнирный к сменным головкам | ГОСТ 25601-83 | В | 2 | 6,3 10 12,5 | 62 202 512 |
| Ключ торцовый к сменным головкам с изогнутой ручкой | ГОСТ 25601-83 | А | - | 6,3 10 12,5 | 62 202 512 |
| Наименование приводных и соединительных частей | Конструкция | Номинальный размер приводного квадрата, мм | Наименьший испытательный крутящий момент, Н x м | |||
| НТД | Тип | Исполнение | ||||
| наружный | внутренний | |||||
| Переходник с наружным и внутренним квадратом <*> | - | - | - | 6,3 10 12,5 20 | 10 12,5 20 25 | 62 202 512 1412 |
| 10 12,5 20 25 | 6,3 10 12,5 20 | 62 202 512 1412 | ||||
| Удлинитель к торцовым ключам | ГОСТ 25600-83 | А | 1 | 6,3 10 12,5 20 25 | 62 202 512 1412 2515 | |
| Переходник шарнирный | ГОСТ 25600-83 | А | 1 | 6,3 10 12,5 20 | 34 112 284 784 | |
| Переходник для патронов <*> | - | - | - | 6,3 10 | 12 40 | |
<*> Конструкция инструментов указана в Приложении.
Таблица 2. Заменить наименование графы:
«Наименование ключей и приводных частей к ним» на «Наименование ключей и приводных и соединительных частей к ним для нормальных условий эксплуатации»; головка. Заменить слово: «присоединительного» на «переходного».
Пункт 1.4 изложить в новой редакции (кроме табл. 3): «1.4. Ключи должны сниматься с приводных и соединительных частей без ударов или применения дополнительных устройств с усилиями, указанными в табл. 3»;
таблица 3. Головка. Заменить слово: «присоединительного» на «переходного».
Пункт 1.6 изложить в новой редакции: «1.6. Допуск соосности сопрягаемых приводных и соединительных частей для размера зева \leq 36 мм — 0,8 мм, а для размера зева > 36 мм — 1 мм».
Пункт 1.7. Исключить слово: «присоединительного».
Пункт 1.8. Исключить слово: «присоединительных».
Пункт 1.9. Исключить слова: «сменных головок и»; заменить слова: «приводных частей к ключам» на «приводных и соединительных частей к ним»; «Наружные поверхности присоединительных квадратов» на «Наружные поверхности квадратов».
Пункт 1.10 исключить.
Пункт 1.11 изложить в новой редакции: «1.11. Ключи, приводные и соединительные части к ключам должны иметь одно из защитно-декоративных покрытий, указанных в табл. 4.»
| Группа условий эксплуатации по ГОСТ 9.303-84 | Защитно-декоративные покрытия | Обозначение по ГОСТ 9.306-85, ГОСТ 9.032-74 |
| 1 | Хромовое толщиной 9 мкм | Х9 |
| Окисное с последующей окраской нитроэмалью НЦ-25 (или нитроглифталевой эмалью НЦ-132) разных цветов по IV классу и нанесением нитроцеллюлозного лака | Хим. Окс. Эмаль НЦ-25 ГОСТ 6631-74 разн. цв. IV Лак | |
| 2 — 4 | Хромовое толщиной 1 мкм с подслоем никеля толщиной 12 мкм, нанесенного электролитическим способом | Н12Х1 |
| Фосфатное с последующей окраской нитроглифталевой эмалью НЦ-132 (или пентафталевой эмалью ПФ-115) разных цветов по IV классу и нанесением полиакрилатного лака | Хим. Фос. Эмаль НЦ-132 ГОСТ 6631-74 Лак | |
| Цинковое толщиной 15 мкм, хроматированное | Ц15.хр | |
| 5 — 8 | Хромовое толщиной 1 мкм с подслоем никеля, нанесенного электролитическим способом, толщиной 14 мкм и никеля, нанесенного тем же способом, толщиной 7 мкм | Н14.Н7.Х1 |
| Кадмиевое толщиной 21 мкм, хроматированное | Кд.21.хр |
Примечания. 1. Ключи приводные и соединительные части к ним, выпускаемые для продажи через розничную торговую сеть, должны иметь защитно-декоративное покрытие не ниже 2 — 4 группы эксплуатации по ГОСТ 9.303-84.
2. Допускается по согласованию с потребителем (торгующими организациями) применять другие защитно-декоративные металлические и неметаллические покрытия по ГОСТ 9.306-85, ГОСТ 9.303-84, ГОСТ 9.032-74«.»
Пункты 1.12, 1.13 исключить.
Раздел 1 дополнить пунктами — 1.14, 1.15: «1.14. На ключах, приводных и соединительных частях должны быть четко нанесены:»
товарный знак предприятия-изготовителя;
размер зева или размер «под ключ»;
обозначение марки стали на изделиях из хромованадиевой стали;
цена (для розничной продажи ключей, реализуемых россыпью).
1.15. Остальные требования к маркировке транспортной и потребительской тары и упаковке — по ГОСТ 18088-83«.»
Раздел 2 изложить в новой редакции:
2.1. Приемка ключей, приводных и соединительных частей — по ГОСТ 26810-86«.»
Раздел 3. Наименование изложить в новой редакции: «3. Методы контроля».
Пункты 3.2, 3.3. Исключить слова: «сменных головок и»; после слова «приводных» дополнить словами: «и соединительных».
Пункт 3.3. Исключить слово: «шероховатости»; дополнить словами: «по ГОСТ 9378-75 или с образцовыми инструментами, имеющими параметры шероховатости не более установленных в п. 1.9».
Пункт 3.4 изложить в новой редакции: «3.4. Прочность ключей, приводных и соединительных частей к ним проверяют на испытательном стенде.»
Инструмент устанавливается на приемное квадратное отверстие (или приемный квадрат) стенда и к нему прикладывается соответствующий крутящий момент. Крутящий момент рассчитывается как произведение нагрузки на расстояние, измеренное между точкой приложения нагрузки и осью приемного квадратного отверстия (приемного квадрата).
Размеры «под ключ» приемного отверстия стенда должны быть равны минимальному размеру соответствующего охватывающего квадратного отверстия с допуском H8.
Размеры «под ключ» приемного квадрата стенда должны быть равны максимальному размеру соответствующего охватываемого квадрата с допуском h8.
Шестигранная оправка для испытаний должна быть вставлена в сменную головку на глубину 0,8d с допуском h13 (где d — диаметр вписанной окружности болта).
Приемное квадратное отверстие (или квадрат) и оправка для испытаний должны иметь твердость не менее 56 HRC_{\text{э}} .
После испытаний ключи, приводные и соединительные части не должны иметь остаточную деформацию. Допускается кривизна стержней: ключей, приводных и соединительных частей не более 1 мм».
Пункты 3.5, 3.6 исключить.
Раздел 4 изложить в новой редакции:
«4. Транспортирование и хранение»
4.1. Транспортирование и хранение ключей, приводных и соединительных частей к ним — по ГОСТ 18088-83«.»
Пункты 5.1, 5.2, 6.1. Исключить слова: «сменных головок»; после слова «приводных» дополнить словами: «и соединительных».
Стандарт дополнить Приложением:
Обязательное
| Наименование переходника | Конструкция |
|---|---|

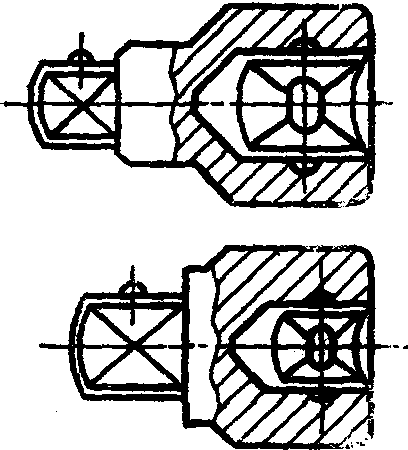

| Переходник с наружным и внутренним квадратом |  |

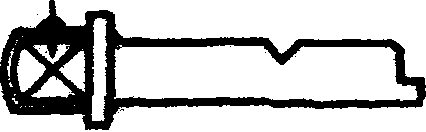

| Переходник для патронов |  |
