Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 октября 2023 г. № 1251-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЛИСТЫ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Sheets of aluminium and aluminium alloys. Specifications

ГОСТ 21631-2023

МКС 77.120.10

Дата введения 1 февраля 2024 года с правом досрочного применения

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Институт Легких Материалов и Технологий» (ООО «ИЛМиТ»), Ассоциацией «Объединение производителей, поставщиков и потребителей алюминия»

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 099 «Алюминий»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 августа 2023 г. № 164-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 27 октября 2023 г. № 1251-ст межгосударственный стандарт ГОСТ 21631-2023 введен в действие в качестве национального стандарта Российской Федерации с 1 февраля 2024 г. с правом досрочного применения

5 ВЗАМЕН ГОСТ 21631-76

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт распространяется на листы из алюминия и алюминиевых сплавов общего и специального назначения.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 9.510 Единая система защиты от коррозии и старения. Полуфабрикаты из алюминия и алюминиевых сплавов. Общие требования к временной противокоррозионной защите, упаковке, транспортированию и хранению

ГОСТ 166 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 427 Линейки измерительные металлические. Технические условия

ГОСТ 1131 Сплавы алюминиевые деформируемые в чушках. Технические условия

ГОСТ 1497 (ИСО 6892-84) Металлы. Методы испытаний на растяжение

ГОСТ 2789 Шероховатость поверхности. Параметры и характеристики

ГОСТ 3118 Реактивы. Кислота соляная. Технические условия

ГОСТ 3221 Алюминий первичный. Методы спектрального анализа

ГОСТ 3749 Угольники поверочные 90°. Технические условия

ГОСТ 4328 Реактивы. Натрия гидроокись. Технические условия

ГОСТ 4461 Реактивы. Кислота азотная. Технические условия

ГОСТ 4784 Алюминий и сплавы алюминиевые деформируемые. Марки

ГОСТ 5009 Шкурка шлифовальная тканевая. Технические условия

ГОСТ 5378 Угломеры с нониусом. Технические условия

ГОСТ 6456 Шкурка шлифовальная бумажная. Технические условия

ГОСТ 6507 Микрометры. Технические условия

ГОСТ 6709 <1> Вода дистиллированная. Технические условия

<1> В Российской Федерации действует ГОСТ Р 58144-2018 «Вода дистиллированная. Технические условия»

ГОСТ 7502 Рулетки измерительные металлические. Технические условия

ГОСТ 7727 Сплавы алюминиевые. Методы спектрального анализа

ГОСТ 8026 Линейки поверочные. Технические условия

ГОСТ 10484 Реактивы. Кислота фтористоводородная. Технические условия

ГОСТ 11069 Алюминий первичный. Марки

ГОСТ 11701 Металлы. Методы испытаний на растяжение тонких листов и лент

ГОСТ 11739.1 Сплавы алюминиевые литейные и деформируемые. Методы определения оксида алюминия

ГОСТ 11739.2 Сплавы алюминиевые литейные и деформируемые. Методы определения бора

ГОСТ 11739.3 Сплавы алюминиевые литейные и деформируемые. Методы определения бериллия

ГОСТ 11739.4 Сплавы алюминиевые литейные и деформируемые. Методы определения висмута

ГОСТ 11739.5 Сплавы алюминиевые литейные и деформируемые. Методы определения ванадия

ГОСТ 11739.6 Сплавы алюминиевые литейные и деформируемые. Методы определения железа

ГОСТ 11739.7 Сплавы алюминиевые литейные и деформируемые. Методы определения кремния

ГОСТ 11739.8 Сплавы алюминиевые литейные и деформируемые. Метод определения калия

ГОСТ 11739.10 Сплавы алюминиевые литейные и деформируемые. Метод определения лития

ГОСТ 11739.11 Сплавы алюминиевые литейные и деформируемые. Методы определения магния

ГОСТ 11739.12 Сплавы алюминиевые литейные и деформируемые. Методы определения марганца

ГОСТ 11739.13 Сплавы алюминиевые литейные и деформируемые. Методы определения меди

ГОСТ 11739.14 Сплавы алюминиевые литейные и деформируемые. Методы определения мышьяка

ГОСТ 11739.15 Сплавы алюминиевые литейные и деформируемые. Метод определения натрия

ГОСТ 11739.16 Сплавы алюминиевые литейные и деформируемые. Методы определения никеля

ГОСТ 11739.19 Сплавы алюминиевые литейные и деформируемые. Методы определения сурьмы

ГОСТ 11739.20 Сплавы алюминиевые литейные и деформируемые. Метод определения титана

ГОСТ 11739.21 Сплавы алюминиевые литейные и деформируемые. Методы определения хрома

ГОСТ 11739.22 Сплавы алюминиевые литейные и деформируемые. Методы определения редкоземельных элементов и иттрия

ГОСТ 11739.23 Сплавы алюминиевые литейные и деформируемые. Методы определения циркония

ГОСТ 11739.24 Сплавы алюминиевые литейные и деформируемые. Методы определения цинка

ГОСТ 12026 Бумага фильтровальная лабораторная. Технические условия

ГОСТ 12697.1 Алюминий. Методы определения ванадия

ГОСТ 12697.2 Алюминий. Методы определения магния

ГОСТ 12697.3 Алюминий. Методы определения марганца

ГОСТ 12697.4 Алюминий. Метод определения натрия

ГОСТ 12697.5 Алюминий. Метод определения хрома

ГОСТ 12697.6 Алюминий. Метод определения кремния

ГОСТ 12697.7 Алюминий. Методы определения железа

ГОСТ 12697.8 Алюминий. Методы определения меди

ГОСТ 12697.9 Алюминий. Методы определения цинка

ГОСТ 12697.10 Алюминий. Метод определения титана

ГОСТ 12697.11 Алюминий. Метод определения свинца

ГОСТ 12697.12 Алюминий. Методы определения мышьяка

ГОСТ 14192 Маркировка грузов

ГОСТ 18300 <1> Спирт этиловый ректификованный технический. Технические условия

<1> В Российской Федерации действует ГОСТ Р 55878-2013 «Спирт этиловый технический гидролизный ректификованный. Технические условия».

ГОСТ 19300 Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры

ГОСТ 24047 Полуфабрикаты из цветных металлов и их сплавов. Отбор проб для испытания на растяжение

ГОСТ 24231 Цветные металлы и сплавы. Общие требования к отбору и подготовке проб для химического анализа

ГОСТ 25086 Цветные металлы и их сплавы. Общие требования к методам анализа

ГОСТ 26877 Металлопродукция. Методы измерений отклонений формы

ГОСТ 27637 Полуфабрикаты из алюминиевых деформируемых термоупрочняемых сплавов. Контроль микроструктуры на пережог металлографическим методом

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Классификация

3.1 Листы подразделяют:

а) по способу изготовления:

1. на неплакированные — без дополнительного обозначения;

2. с технологической плакировкой — Б;

3. с нормальной плакировкой — А;

4. с утолщенной плакировкой — У;

б) по состоянию материала:

1. на листы без термической обработки — без дополнительного обозначения;

Примечание - Листы, изготовляемые без термической обработки, кроме листов из сплава марки ВД1, допускается подвергать отжигу.

2. отожженные — М;

3. четвертьнагартованные — Н1;

Примечание - Отожженные листы допускается изготавливать без термической обработки, если они удовлетворяют требованиям, предъявляемым к отожженным листам по механическим свойствам, качеству поверхности и неплоскостности. Такие листы маркируют буквой М в скобках — (М).

4. полунагартованные — Н2;

5. нагартованные — Н;

6. закаленные и естественно состаренные — Т;

7. закаленные и искусственно состаренные — Т1;

8. нагартованные после закалки и естественного старения — ТН;

в) по качеству отделки поверхности:

1. на листы обычной отделки — без дополнительного обозначения;

2. повышенной отделки — П;

3. высокой отделки — В;

Примечания

1 Обозначение качества отделки поверхности П и В ставят после обозначения настоящего стандарта (или после года утверждения настоящего стандарта).

2 Листы с высокой отделкой поверхности изготавливают из алюминия марок А7, А6, А5, А0, АД00, АД0, АД1, АД и алюминиевых сплавов марок АМц, АМг2, а листы с повышенной и обычной отделкой поверхности изготавливают из всех марок алюминия и алюминиевых сплавов.

3 Листы высокой отделки поверхности изготавливают толщиной до 4,0 мм.

г) по точности изготовления:

1. на листы нормальной точности по толщине, ширине, длине — без дополнительного обозначения;

2. повышенной точности по толщине, ширине, длине, или одному или двум из указанных параметров — П.

4 Сортамент

4.1 Толщина листов, предельные отклонения в зависимости от толщины и ширины листов и точности их изготовления должны соответствовать значениям, указанным в таблице 1.

4.1.1 Теоретическую массу одного погонного метра листа Mтеор, кг/м, вычисляют по формуле

\text{М}_{\text{теор}} = \frac{H_{max} + H_{min}}{2} \cdot \frac{B_{max} + B_{min}}{2} \cdot \gamma \cdot 10^{- 3} , (1)

где Hmax и Bmax — наибольшие предельные размеры по толщине и ширине соответственно, мм;

Hmin и Bmin — наименьшие предельные размеры по толщине и ширине соответственно, мм;

\gamma — плотность алюминиевого сплава, кг/мм3.

Теоретическую массу одного погонного метра листа, вычисленную при плотности 2,85 г/см3, определяют в соответствии с таблицами А.1 - А.5.

Для вычисления теоретической массы листов из других алюминиевых сплавов следует использовать значения их плотности, приведенные в таблице Б.1.

Таблица 1

В миллиметрах

4.2 Размеры листов в зависимости от марки сплава, плакировки и состояния материала должны соответствовать значениям, указанным в таблице 2.

Таблица 2

Размеры листов

4.3 Предельные отклонения по ширине листов в зависимости от их толщины должны соответствовать значениям, указанным в таблице 3.

Таблица 3

В миллиметрах

4.4 Листы поставляют мерной длины или кратной мерной в пределах длин, указанных в таблице 2, с интервалом 500 мм. Предельные отклонения по длине листов, в зависимости от их толщины, должны соответствовать значениям, указанным в таблице 4.

По согласованию между потребителем и изготовителем допускается изготовление листов с интервалом по длине, отличным от 500 мм.

Таблица 4

Предельные отклонения по длине листов

В миллиметрах

4.5 По согласованию изготовителя с потребителем допускается изготавливать листы с отклонениями от номинальных геометрических размеров, отличающихся от требований настоящего стандарта.

4.6 Допускается в партии 10% листов, имеющих минусовые отклонения от номинальных размеров по ширине и длине не более 10%.

4.7 По требованию потребителя допускается изготовление листов с минусовыми отклонениями от номинальных размеров.

4.8 Марку алюминия или алюминиевого сплава, плакировку, размеры листов, точность изготовления и качество отделки листов заказчик указывает в заказе. При отсутствии требований в заказе точность изготовления определяет изготовитель.

Условные обозначения плит при заказе проставляют по следующей по схеме в соответствии с рисунком 1.

Качество отделки поверхности

Рисунок 1 — Условные обозначения листов

Примеры условных обозначений:

Лист из алюминиевого сплава марки АМг2 в отожженном состоянии, толщиной 0,7 мм, шириной 1200 мм, длиной 2000 мм, повышенной точности изготовления, высокой отделки поверхности:

Лист АМг2М 0,7Пx1200Пx2000П ГОСТ 21631-2023В

Лист из алюминия марки АД1, без термической обработки, толщиной 5 мм, шириной 1000 мм, длиной 2000 мм, нормальной точности изготовления, обычной отделки поверхности:

Лист АД1 5x1000x2000 ГОСТ 21631-2023

Лист из алюминия марки АД1, отожженный, толщиной 5 мм, шириной 1200 мм, длиной 2000 мм, нормальной точности изготовления, повышенной отделки поверхности:

Лист АД1М 5x1200x2000 ГОСТ 21631-2023П

Лист из алюминия марки АД1, полунагартованный, толщиной 5 мм, шириной 1000 мм, длиной 2000 мм, повышенной точности изготовления по толщине и ширине:

Лист АД1 Н2 5Пx1000Пx2000 ГОСТ 21631-2023

Лист из алюминиевого сплава марки Д16 с технологической плакировкой, нагартованный после закалки и естественного старения, толщиной 2 мм, шириной 1200 мм, длиной 2000 мм, нормальной точности изготовления, повышенной отделки поверхности:

Лист Д16 Б ТН 2x1200x2000 ГОСТ 21631-2023П

Лист из алюминиевого сплава марки Д16 с технологической плакировкой, нагартованный после закалки и естественного старения, толщиной 2 мм, шириной 1200 мм, длиной 2000 мм, повышенной точности изготовления по толщине:

Лист Д16Б ТН 2Пx1200x2000 ГОСТ 21631-2023

5 Технические требования

5.1 Листы изготавливают в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.

5.1.1 Листы изготавливают из алюминия марок А7, А6, А5, А0 с химическим составом по ГОСТ 11069; листы из алюминия марок АД00, АД0, АД1, АД и всех алюминиевых сплавов (кроме сплавов марок АКМ, ВД1) с химическим составом по ГОСТ 4784. Листы из алюминиевых сплавов марок АКМ, ВД1, В95-1, В95-2 изготавливают с химическим составом по ГОСТ 1131.

5.1.2 Листы из алюминиевых сплавов по ГОСТ 4784, требования к которым не установлены в настоящем стандарте, изготавливают по нормативной документации, согласованной между изготовителем и потребителем.

5.2 Для плакировки листов, в зависимости от марки сплава, применяют алюминий с химическим составом, указанным в таблице 5.

Таблица 5

5.3 Толщина плакирующего слоя на каждой стороне листа в зависимости от толщины листа должна соответствовать значениям, указанным в таблице 6.

Таблица 6

5.4 Механические свойства листов должны соответствовать требованиям, указанным в таблице 7.

5.5 Механические свойства отожженных листов, подвергнутых закалке и старению, а также закаленных и состаренных листов, прошедших перезакалку и старение у потребителя, должны удовлетворять требованиям, указанным в таблице 8.

5.6 Листы должны быть обрезаны по торцам под прямым углом. Косина реза не должна выводить листы за предельные отклонения по ширине и длине. На кромках обрезанных листов не допускаются заусенцы и расслоения, надрывы и трещины. У листов, изготавливаемых уширенными в соответствии с примечанием к таблице 3, допускаются надрывы и трещины на кромках, если они не выводят лист за пределы номинальной ширины.

5.7 Поверхность листов всех групп отделки должна быть глянцевая или матовая, без трещин, рванин, расслоений, пузырей пережога, налета селитры, пятен коррозионного происхождения, диффузионных пятен (на листах толщиной более 0,6 мм с нормальной и утолщенной плакировкой), шлаковых включений, обнаженных от плакировки участков (на листах с нормальной и утолщенной плакировкой), а также размытых беловатых пятен, образовавшихся при закалке, и неметаллических включений, если они не удаляются при контрольном травлении в 5 — 6%-ном растворе NaOH при 50 °C в течение от 1 до 3 мин с последующим осветлением в 30%-ном растворе HNO3.

5.8 На лицевой стороне листов высокой отделки поверхности не допускаются пятна и полосы от пригоревшей смазки, отпечатки от валков в виде светлых и темных полос и надрывы.

Шероховатость поверхности листа по ГОСТ 2789 не должна превышать Ra = 1,25 мкм.

5.8.1 На лицевой стороне листов высокой отделки допускаются:

а) металлические закаты общей площадью не более 20 мм2 на 1 м2 поверхности листов шириной до 1200 мм включительно и не более 50 мм2 на 1 м2 поверхности листов шириной свыше 1200 мм;

б) гнезда от выкрашивания закатов;

в) пузыри общей площадью не более 20 мм2 на 1 м2 поверхности листа с размерами каждого пузыря не более 5 мм2;

г) единичные и групповые царапины глубиной не более 0,02 мм на листах шириной до 1200 мм и не более 0,05 мм на листах шириной свыше 1200 мм. В одной группе не более пяти царапин, которые укладываются в квадрате 200 x 200 мм;

д) насечка, имеющая длину отдельного штриха не более 4 мм;

е) отпечатки в виде вмятин и выпуклостей;

ж) единичные изломы от изгибов на листах в отожженном состоянии толщиной от 0,5 до 0,8 мм и шириной:

• 1500 мм и более при длине до 4000 мм включительно;
• 1000 мм и более при длине более 4000 мм;

и) потертость общей площадью не более 1% поверхности листа;

к) отпечатки от валков в виде отдельных «языков» (заалюминивание) длиной не более 50 мм и шириной не более 5 мм, общей площадью не более 1% поверхности листа;

л) цвета побежалости.

5.8.2 Поверхность, противоположная лицевой стороне листов высокой отделки, должна соответствовать требованиям к лицевой стороне листов повышенной отделки.

Таблица 7

Таблица 8

Шероховатость поверхности листа по ГОСТ 2789 не должна превышать Ra = 2,5 мкм.

5.9.1 На лицевой стороне листов повышенной отделки допускаются:

а) металлические закаты общей площадью не более 50 мм2 на 1 м2 поверхности листа для алюминия и алюминиевых сплавов всех марок, за исключением алюминиевых сплавов марок АМг3, АМг5, АМг6, где закаты допускаются общей площадью не более 80 мм2 на 1 м2 поверхности листа;

б) гнезда от выкрашивания закатов;

в) пузыри общей площадью не более 0,04% на 1 м2 поверхности листа с размером каждого пузыря не более 10 мм2;

г) подпланшетные пузыри, диффузионные пятна и обнаженные от плакировки участки без трещин на листах с технологической плакировкой;

д) единичные и групповые царапины глубиной не более 0,05 мм. В одной группе не более 8 царапин, которые укладываются в квадрате 200 x 200 мм;

е) насечка и заалюминивание в виде штрихов, имеющих длину не более 5 мм;

ж) отпечатки в виде вмятин и выпуклостей;

и) единичные и групповые изломы от изгибов на листах в отожженном состоянии, в одной группе не более трех изломов;

к) поперечная волнистость глубиной до 0,2 мм, получающаяся от вибрации на нагартованных листах и на листах из сплавов марок АМг5 и АМг6, изготовляемых без плакировки;

л) потертость общей площадью не более 2% поверхности листа;

м) отпечатки от валков в виде отдельных «языков» (заалюминивание) длиной не более 50 мм, шириной не более 5 мм, общей площадью не более 3% поверхности листа;

н) световые следы коробления листов от закалки (жеванность), не ощутимые рукой у закаленных листов толщиной от 0,5 до 0,8 мм;

п) цвета побежалости;

р) отпечатки от валков «елочка» на листах из алюминия и алюминиевого сплава марки АМц общей площадью не более 5% поверхности листа;

с) дефекты в виде светлых и темных полос (штрихов, пятен) на поверхности листов при условии:

• дефект не должен нарушать плакирующий слой, его глубина не должна выходить за пределы половины минусового допуска на толщину листа;
• дефект при контрольном травлении в растворе, указанном в 5.7, должен удаляться;

т) пятна и полосы от эмульсии общей площадью не более 3% поверхности листа;

у) поперечная полосчатость у закаленных листов, получающаяся при закалке листов в печи с циркуляцией воздуха, и слабо выраженные разводы;

ф) различные дефекты поверхности без глубины (без ограничения групп), обусловленные способом производства.

5.9.2 Поверхность, противоположная лицевой стороне листов повышенной отделки, должна соответствовать требованиям 5.9.1, при этом допускаются:

а) металлические закаты общей площадью не более 100 мм2 на 1 м2 поверхности листа;

б) единичные и групповые царапины глубиной не более 0,05 мм (без ограничения групп);

в) потертость общей площадью не более 5% поверхности листа;

г) пятна и полосы от эмульсии общей площадью не более 5% поверхности листа.

5.10 На лицевой и противоположной лицевой стороне листов обычной отделки во всех состояниях материала, кроме отожженных и полунагартованных, не допускаются пятна и полосы от пригоревшей смазки.

Шероховатость поверхности листа по ГОСТ 2789 не должна превышать Ra = 2,5 мкм.

5.10.1 На лицевой и противоположной лицевой стороне листов обычной отделки поверхности допускаются: закаты, гнезда от выкрашивания закатов, пузыри, единичные и групповые царапины, насечка и заалюминивание, подпланшетные пузыри, диффузионные пятна и обнаженные от плакировки участки без трещин на листах с технологической плакировкой и другие дефекты, обусловленные способом производства, общей площадью не более 5% поверхности листа, а также различные дефекты поверхности без глубины (без ограничения площади), обусловленные способом производства.

5.11 Глубина залегания всех перечисленных в 5.8.1, 5.9.1 и 5.10.1 допустимых дефектов не должна превышать половину предельных отклонений на толщину листа и нарушать плакирующий слой на листах с утолщенной и нормальной плакировкой.

На листах из алюминия и алюминиевых сплавов марок АМц, АМцС, Д1, Д16, В95, 1915, АВ, АМг2, АМг3, АМг5, АМг6, 1565ч, 1580, 1581 высокой и повышенной отделки поверхности допускаемые дефекты, перечисленные в 5.8.1 и 5.9.1, не должны выводить лист за предельные отклонения по толщине листов.

5.12 На листах высокой и повышенной отделки поверхности допускаются отдельные зачищенные участки общей площадью не более 0,5% поверхности листа, а на листах обычной отделки — 1% поверхности листа, зачищенные шлифовальной шкуркой на бумажной основе зернистостью не крупнее 6 по ГОСТ 6456 или шлифовальной шкуркой на тканевой основе зернистостью не крупнее 6 по ГОСТ 5009 на глубину не более половины толщины плакирующего слоя, а для неплакированных листов — на глубину не более половины предельного отклонения на толщину листа.

5.13 Листы без термической обработки изготавливают по качеству поверхности повышенной отделки и обычной отделки поверхности.

5.14 Допускается устанавливать эталоны качества поверхности листов, согласованные между изготовителем и потребителем.

5.15 Отклонение от плоскостности листов из алюминиевых сплавов марок АВ, Д1, В95, В95-1, В95-2, Д16, 1915, АКМ, ВД1, изготовляемых в отожженном, закаленном и состаренном состояниях, должно соответствовать требованиям, указанным в таблице 9.

Таблица 9

В миллиметрах

5.15.1 Отклонение от плоскостности листов из алюминия всех марок и алюминиевых сплавов в четвертьнагартованном, полунагартованном и нагартованном состояниях, а также листов в отожженном состоянии из алюминия всех марок и алюминиевых сплавов (кроме перечисленных в 5.15) должно соответствовать требованиям таблицы 10.

5.15.2 Отклонение от плоскостности листов из алюминия и алюминиевых сплавов в отожженном состоянии толщиной свыше 5,0 мм, изготовляемых способом горячей прокатки, а также без термической обработки, должно соответствовать указанному значению в таблице 11.

Таблица 10

В миллиметрах

Таблица 11

В миллиметрах

5.15.3 По согласованию изготовителя с потребителем допускается изготавливать листы длиной свыше 7200 до 12000 мм включительно с отклонениями от плоскостности, отличающимися от требований настоящего стандарта.

5.16 Листы, прошедшие закалку, не должны иметь микроструктуру пережога.

6 Правила приемки

6.1 Листы предъявляют к приемке партиями. Партия должна состоять из листов одной марки алюминия или алюминиевого сплава, одной плавки, одного состояния материала и одного размера и сопровождаться документом о качестве, содержащим:

• товарный знак или товарный знак и наименование изготовителя;
• наименование потребителя;
• условное обозначение;
• номер партии;
• массу нетто партии;
• результаты испытаний (для механических свойств указывают только максимальные и минимальные значения);
• дату отгрузки;
• обозначение настоящего стандарта.

По требованию потребителя высылают копии протоколов химического анализа.

Массу партии не ограничивают.

Допускается комплектовать партию из листов, изготовленных из разных плавок.

Примечание - Если партия состоит из листов разных садок термообработки, то каждая садка должна быть проконтролирована на соответствие требованиям настоящего стандарта.

6.2 Химический состав определяют на двух листах от партии. Прочие примеси не контролируют.

Допускается изготовителю определять легирующие компоненты и основные примеси на каждой плавке.

6.3 Контролю размеров подвергают каждый десятый лист.

6.4 Качество поверхности и отклонение от плоскостности листов проверяют на каждом листе.

Контроль шероховатости поверхности изготовитель проводит периодически по требованию потребителя.

Примечание - Допускается изготовителю не проводить полистный контроль листов повышенной отделки и обычной отделки.

6.5 Контролю механических свойств при растяжении в зависимости от марки алюминиевого сплава и состояния материала подвергают количество листов, указанное в таблице 12, но не менее чем по одному листу от каждой предъявляемой к сдаче партии.

6.6 Механические свойства листов без термической обработки, отожженных (кроме листов из алюминиевых сплавов марок АМг3, АМг5, АМг6), нагартованных из алюминия всех марок и алюминиевых сплавов (кроме листов из сплава марки Д16 в состоянии нагартованном после закалки и естественного старения), а также закаленных и естественно состаренных листов из алюминиевых сплавов марок Д1, ВД1, АКМ изготовитель не контролирует. Механические свойства таких листов обеспечиваются технологией изготовления.

Таблица 12

Проверку механических свойств листов из сплава марки 1915 в закаленном и состаренном состоянии изготовитель проводит спустя от 2 до 4 сут естественного старения, а потребитель спустя от 30 до 35 сут естественного старения.

6.7 Допускается испытание на механические свойства листов, прошедших термообработку в ленте, проводить на трех образцах от каждого рулона (начало, середина и конец рулона).

6.8 Для проверки листов на отсутствие пережога изготовитель отбирает один лист от каждой садки термообработки.

Проверку на отсутствие пережога листов, прошедших закалку в ленте, проводят на двух образцах от каждого рулона (начало и конец рулона).

Проверке на отсутствие пережога листов, прошедших закалку полистно, подвергают каждый сотый лист, но не менее одного листа от партии.

6.9 Листы, термическая обработка которых проводилась в селитровых ваннах, контролируют на наличие селитры на поверхности.

Для контроля отбирают 1% листов от партии, но не менее одного листа.

6.10 При получении неудовлетворительных результатов испытания механических свойств хотя бы по одному из показателей по нему проводят повторные испытания на удвоенном количестве образцов, вырезанных из тех же листов. При неудовлетворительных результатах повторных испытаний допускается поштучное испытание, результат которого является окончательным.

7 Методы испытаний

7.1 Осмотр поверхности листов и выявление расслоений проводят без применения увеличительных приборов.

Глубину залегания дефектов измеряют профилометром по ГОСТ 19300 или глубиномером индикаторным (специальным) по нормативной документации.

Контроль шероховатости проводят профилометром-профилографом по ГОСТ 19300.

7.2 Измерение размеров проводят измерительным инструментом, обеспечивающим необходимую точность измерения.

Измерение толщины листов проводят на расстоянии не менее 115 мм от углов и не менее 25 мм от кромок листа.

Измерение толщины листов проводят микрометром по ГОСТ 6507. Измерение ширины и длины листов проводят измерительной металлической рулеткой по ГОСТ 7502.

Косину реза измеряют в соответствии с ГОСТ 26877 измерительной линейкой по ГОСТ 427 и угольником по ГОСТ 3749 или угломером по ГОСТ 5378.

7.3 Отбор и подготовку проб для определения химического состава листов проводят по ГОСТ 24231. Определение химического состава алюминия проводят по ГОСТ 25086, ГОСТ 12697.1 — ГОСТ 12697.12 или спектральным методом по ГОСТ 3221, алюминиевых сплавов — по ГОСТ 11739.1 — ГОСТ 11739.8, ГОСТ 11739.10 — ГОСТ 11739.16, ГОСТ 11739.19 — ГОСТ 11739.24 или спектральным методом по ГОСТ 7727.

7.4 Отбор образцов для механических испытаний проводят по ГОСТ 24047.

Испытание на растяжение листов толщиной свыше 0,8 до 2,5 мм проводят по ГОСТ 11701 на пропорциональных плоских образцах типов I или II с начальной шириной образца b0 = 20 мм, а листов толщиной от 3,0 до 10,5 мм — по ГОСТ 1497 на пропорциональных плоских образцах типов I или II.

Расчетную длину образца (l0) в миллиметрах вычисляют по формуле

l_{0} = 11,3 \sqrt{F_{0}} , (2)

где F0 — расчетная начальная площадь поперечного сечения образца, мм2.

Для испытания на растяжение от каждого контролируемого листа вырезают один образец поперек направления прокатки.

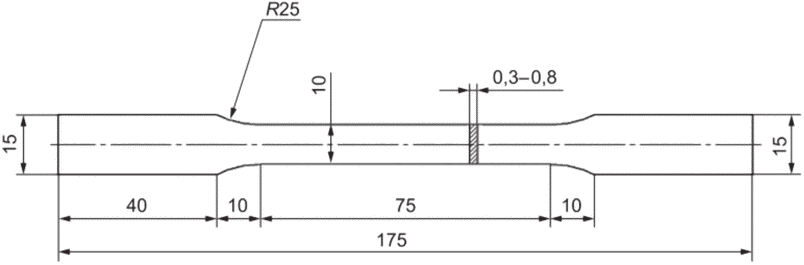

Форма и размеры образцов, вырезанных для испытания на растяжение из листов толщиной от 0,3 до 0,8 мм, должны соответствовать указанным на рисунке 2.

Рисунок 2 — Форма и размеры (в миллиметрах) образцов, вырезанных для испытания на растяжение

7.5 Измерение отклонения от плоскостности листов проводят на контрольной плите по нормативной документации.

Отклонение от плоскостности (волнистость и прогиб) определяют наибольшим расстоянием между плоскостью расположения листа и прилегающей плоскостью контрольной плиты. Измерения проводят одним из способов, указанных в ГОСТ 26877 с помощью металлических линеек по ГОСТ 8026 и ГОСТ 427.

Выпуклость листа (высоту и длину хлопуна) определяют по методике изготовителя.

7.6 Наличие селитры проверяют нанесением на поверхность листа в любом месте капли 0,5%-ного раствора дифениламина в серной кислоте.

Примечание - Для приготовления раствора к навеске 0,5 г дифениламина приливают 10 см3 дистиллированной воды и 25 см3 серной кислоты плотностью 1,84 г/см3. После растворения дифениламина объем раствора доводят до 100 см3 серной кислотой плотностью 1,84 г/см3.

Интенсивное посинение капли раствора спустя от 10 до 15 с указывает на присутствие в данном месте селитры. После испытания каплю удаляют фильтровальной бумагой, а испытанный участок тщательно промывают водой и насухо вытирают.

При обнаружении следов селитры партии листов подлежат повторной промывке и повторному контролю на наличие селитры на поверхности листов.

7.7 Микроструктуру листов проверяют металлографическим методом на одном образце по ГОСТ 27637 или вихретоковым методом по методике изготовителя.

В арбитражных случаях испытания проводят металлографическим методом.

7.8 Определение толщины плакировки и наличия местного нарушения плакирующего слоя проводится по методике в соответствии с приложением В.

7.9 Определение наличия диффузии меди в плакирующий слой проводится при наличии диффузионных пятен и/или полос желтовато-коричневого оттенка на поверхности образцов из сплавов Д1, Д16, Д19 по методике, в соответствии с приложением В.

При отсутствии указанных пятен и/или полос на поверхности образцов, определение наличия диффузии меди в плакирующий слой не проводится.

8 Маркировка, упаковка, транспортирование и хранение

8.1 На одной из сторон на расстоянии не более 30 мм от кромки по ширине или от кромки короткой стороны листа должны быть выбиты или нанесены краской: марка алюминия или алюминиевого сплава, плакировка, состояние материала, толщина листа, номер партии и штамп технического контроля.

По требованию потребителя допускается поставка листов без клеймения.

Допускается маркировать только верхний лист стопы или пачки при транспортировании листов толщиной менее 1,0 мм.

8.2 По согласованию между изготовителем и потребителем на одной стороне поверхности листов вместо клеймения наносят строчечную маркировку с указанием марки алюминия или алюминиевого сплава, плакировки, состояния материала и толщины листа с интервалами между строчками не более 1500 мм. Для маркировки листов применяют быстросохнущие краски по нормативной документации.

Допускается применять другие виды маркировки, согласованные между производителем и потребителем.

8.3 Временная противокоррозионная защита, упаковка, транспортирование и хранение — по ГОСТ 9.510.

Транспортная маркировка грузовых мест — по ГОСТ 14192 с дополнительным нанесением:

• наименования полуфабрикатов;
• марки сплава;
• состояния материала;
• размеров листов;
• номера партии.

Приложение А (справочное)

РАСЧЕТНАЯ ТЕОРЕТИЧЕСКАЯ МАССА 1 м ЛИСТА

Таблица А.1

Таблица А.2

Таблица А.3

Таблица А.4
