от 18 февраля 1982 г. № 735

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШКУРКА ШЛИФОВАЛЬНАЯ БУМАЖНАЯ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Abrasive paper. Specifications

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.

Разработчики: Е.И. Ардашев; Е.С. Виксман; В.Т. Ивашинников; Н.А. Ильина; В.А. Квитко; Л.А. Коган; О.Ф. Котляров; И.Ф. Корчмарь; В.А. Морозов; Е.Б. Петросян; А.А. Пыльнев; С.К. Розин; В.А. Рыбаков; Н.В. Сырейщикова; В.Д. Туников; В.Н. Тырков.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 18.02.1982 № 735.

3. Срок первой проверки — 1992 г.

Периодичность проверки — 5 лет.

4. Взамен ГОСТ 6456-75.

5. Ссылочные нормативно-технические документы

6. Срок действия продлен до 01.01.1993 Постановлением Госстандарта СССР от 23.04.1987 № 1374.

7. Переиздание (апрель 1990 г.) с Изменениями № 1, 2, 3, утвержденными в июне 1984 г., апреле 1987 г., июле 1989 г. (ИУС 9-84, 8-87, 11-89).

Настоящий стандарт распространяется на бумажную шлифовальную шкурку, предназначенную для абразивной обработки различных материалов без охлаждения или с применением смазочно-охлаждающих жидкостей на основе масла, керосина, уайт-спирита.

1. ТИПЫ И РАЗМЕРЫ

1.1 Шлифовальная шкурка должна изготовляться типов:

1 — для машинной и ручной обработки неметаллических материалов (дерева, кожи, резины, пластмассы и т.п.);

2 — для машинной и ручной обработки металлов, сплавов.

(Измененная редакция, Изм. № 2).

1.2. Шлифовальная шкурка должна выпускаться в рулонах, размеры которых указаны в табл. 1.

Таблица 1

Примечание. По заказу потребителя допускается изготовление рулонов длиной более 100 м.

(Измененная редакция, Изм. № 3).

1.3 Шлифовальная шкурка должна изготовляться со следующими видами рабочего слоя:

С — сплошной;

Р — рельефный.

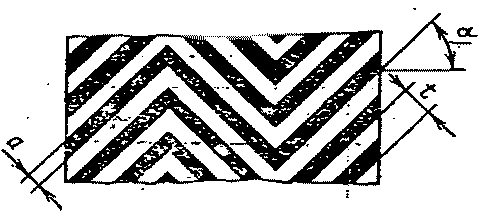

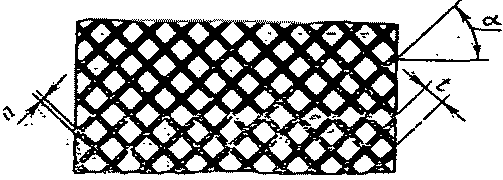

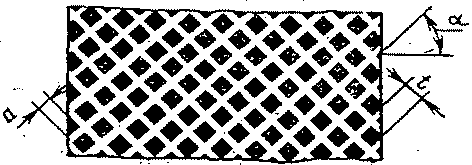

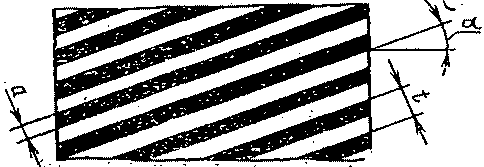

1.4. Исполнения и размеры рельефного рабочего слоя должны соответствовать указанным на чертеже и в табл. 2.

Исполнение 1

Исполнение 3

Исполнение 4

Размеры, мм

Угол наклона рельефа \alpha должен быть 5° — 85°.

1.5. Отклонение от параллельности образующих линий рельефа должно быть в пределах допуска на шаг рельефа.

Пример условного обозначения бумажной шлифовальной шкурки типа 1, со сплошным рабочим слоем С, шириной 1000 мм, длиной 50 м, на бумаге марки 0-200, из нормального электрокорунда марки 15А, зернистости 25-Н, на мездровом клее:

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Шлифовальная шкурка должна изготовляться в соответствии с требованиями настоящего стандарта.

2.2. Шлифовальная шкурка должна изготовляться из шлифовальных материалов, указанных в табл. 3.

Примечание. По заказу потребителя допускается изготовление шлифовальной шкурки из других марок шлифматериалов или их смесей.

(Измененная редакция, Изм. № 1, 2, 3).

2.3. Для изготовления шлифовальной шкурки в качестве основы должны применяться бумага по ГОСТ 18277-72, ГОСТ 10127-75 и отраслевой нормативно-технической документации на бумагу в соответствии с табл. 4.

Примечание. Если бумага не имеет установленного условного обозначения, допускается в условном обозначении шлифовальной шкурки указывать ее марку.

(Измененная редакция, Изм. № 2).

2.4. Шлифовальная шкурка должна изготовляться из шлифматериалов зернистостей, указанных в табл. 5.

Примечание. По заказу потребителя допускается изготовление шлифовальной шкурки других зернистостей или их смесей.

(Измененная редакция, Изм. № 3).

2.5. Шлифматериал должен быть связан с основой мездровым клеем по ГОСТ 3252-80 или другими связками по отраслевой нормативно-технической документации.

Примечание. Допускается вводить в связку красители или красящие пигменты.

2.6 Зерновой состав шлифматериалов — по ГОСТ 3647-80.

2.7. (Исключен, Изм. № 3).

2.7.1. На рабочей поверхности шлифовальной шкурки со сплошным рабочим слоем суммарная площадь морщин, складок, участков без абразивных зерен, залитая связкой, не должна превышать 0,5% площади рулона.

Примечание. По согласованию с потребителем допускается суммарная площадь указанных дефектов не более 1% площади рулона.

(Измененная редакция, Изм. № 2, 3).

2.7.2. На рабочей поверхности шлифовальной шкурки с рельефным рабочим слоем суммарная площадь дефектов (слияние и непропечатка) рельефного слоя на 1 м2 не должна превышать 5% площади рулона с нанесенным шлифматериалом.

(Измененная редакция, Изм. № 3).

2.7.3. В рулоне шлифовальной шкурки шириной до 1250 мм не допускаются кромки шириной более 10 мм с дефектами, шириной более 1250 мм — более 15 мм.

Примечание. На рабочей поверхности карбидкремниевой и электрокорундовой шлифовальной шкурки зернистостей 6-М40 не допускаются точечные клеевые образования или вкрапления, выступающие над рабочей поверхностью.

(Измененная редакция, Изм. № 1, 2, 3).

2.8. Неравномерность толщины шлифовальной шкурки должна соответствовать значениям, указанным в табл. 6.

2.9. Прочность на разрыв шлифовальной шкурки в зависимости от марки бумаги должна соответствовать значениям, указанным в табл. 7.

2.10. Коэффициент нанесения шлифматериала на основу K_{\text{н}} для шлифовальной шкурки с рельефным рабочим слоем должен быть 0,40 — 0,75.

2.11 Влажность шлифовальной шкурки должна быть 3 — 7%.

2.12. Приведенный износ электрокорундовой и стеклянной шлифовальных шкурок должен соответствовать значениям, указанным в табл. 8.

Примечание. Приведенный износ карбидкремниевой шлифовальной шкурки зернистостей 6 — М40 типа 1 должен быть 1,5 — 7,0; типа 2 — св. 7,0.

(Измененная редакция, Изм. № 2).

2.13. Режущая способность шлифовальной шкурки при условиях испытаний, указанных в обязательном Приложении 2, должна соответствовать значениям, указанным в табл. 8а.

(Измененная редакция, Изм. № 2, 3).

3. ПРАВИЛА ПРИЕМКИ

3.1. Для контроля соответствия шлифовальной шкурки требованиям настоящего стандарта следует проводить приемочный контроль и периодические испытания.

3.2. Приемочному контролю на соответствие требованиям пп. 1.2, 2.7.1, 2.7.2 и 2.7.3 должны подвергаться не менее 1% рулонов шлифовальной шкурки от партии, но не менее 3 шт., по пп. 1.4; 1.15; 2.12 и 2.13 - 0,1%, но не менее 3 шт.

3.1, 3.2. (Измененная редакция, Изм. № 2).

3.2.1. Партия должна состоять из шлифовальной шкурки одной характеристики, изготовленной за одну смену и одновременно предъявленной к приемке по одному документу.

3.3. Если при приемочном контроле установлено несоответствие требованиям стандарта более чем по одному контролируемому показателю, то партию не принимают.

(Измененная редакция, Изм. № 2).

3.3.1. Если установлено несоответствие требованиям стандарта по одному из контролируемых показателей, то проводят повторный контроль на удвоенном количестве рулонов шкурки.

При наличии дефектов в повторной выборке партию не принимают.

(Введен дополнительно, Изм. № 2).

3.4. Периодическим испытаниям должна подвергаться продукция (один из размеров рулонов), выдержавшая приемочный контроль (по п. 3.2), на соответствие требованиям пп. 2.8 и 2.10 0,5%, но не менее 3 шт., пп. 2.9 и 2.11 0,5% рулонов шлифовальной шкурки зернистостей 40; 8; 5 и М40, но не менее 3 шт., п. 2.9 - на всех видах основ.

(Измененная редакция, Изм. № 2).

3.5. Периодические испытания должны проводиться не реже одного раза в год.

(Измененная редакция, Изм. № 3).

4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

4.1 — 4.1.2. (Исключены, Изм. № 2).

4.2. Размеры и внешние дефекты рабочей поверхности шлифовальной шкурки измеряют измерительной металлической линейкой по ГОСТ 427-75 или измерительной металлической рулеткой по ГОСТ 7502-89.

4.2.1. Угол наклона рельефа измеряют универсальными средствами измерения или специальным шаблоном.

4.3. Неравномерность толщины шкурки измеряют микрометром типа МК (с пределом допускаемой погрешности +/- 0,01 мм) на расстоянии не менее 10 мм от кромки рулона.

(Измененная редакция, Изм. № 2).

4.4. Расчет коэффициента нанесения шлифматериала на основу K_{\text{н}} приведен в обязательном Приложении 1.

4.5. Для определения влажности шлифовальной шкурки отбирают три образца размерами 100 х 100 мм, взвешивают на технических весах с пределом допускаемой погрешности +/- 0,01 г. Образцы шлифовальной шкурки помещают в сушильный шкаф и высушивают при температуре (100 +/- 5) °С до тех пор, пока разность между двумя последовательными взвешиваниями не будет превышать 0,02 г.

Влажность шлифовальной шкурки определяют по разности масс до и после сушки и вычисляют в процентах от первоначальной массы.

4.6. Приведенный износ шлифовальной шкурки (отношение зернистости шлифовальной шкурки к ее осыпаемости) определяют на приборе КЗШ ВНИИАШ истиранием шкурки о шкурку в течение 2 мин при нагрузке 29,4 Н.

Испытанию подвергаются два образца шлифовальной шкурки размерами 395 х 50 мм и 520 х 50 мм.

Образцы взвешивают на технических весах с пределом допускаемой погрешности +/- 0,05 г.

Примечания. 1. Осыпаемость шлифовальной шкурки равна массе осыпавшегося рабочего слоя в заданный интервал времени при заданных условиях.

2. При расчете приведенного износа для зернистостей М63; М50 и М40 в числителе берутся соответственно цифры 5; 4 и 3.

(Измененная редакция, Изм. № 2).

4.7. Метод определения режущей способности шлифовальной шкурки приведен в обязательном Приложении 2.

4.8. Определение прочности на разрыв шлифовальной шкурки производится по ГОСТ 13525.1-79 кроме пп. 3.1 и 4.1 при температуре окружающей среды. Предельные отклонения размеров образцов для испытания должны быть +/- 1,0 мм.

(Измененная редакция, Изм. № 2).

4.9. Образцы для контроля по пп. 4.1 - 4.8 отбирают из любого места рулона, удаленного от конца рулона или кромок не менее, чем на 10 мм. Значение показателей по пп. 4.3 и 4.5 - 4.8 берется как среднее арифметическое из трех определений.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. На нерабочей поверхности рулона шлифовальной шкурки через каждые (235 +/- 20) мм в продольном и через каждые (200 +/- 20) мм в поперечном направлениях должны быть нанесены:

товарный знак предприятия-изготовителя;

условное обозначение (кроме типа и указания вида рабочего слоя);

номер партии.

Примечания. 1. При применении смеси шлифматериалов — в условном обозначении маркировать марку основного шлифматериала, при применении смеси зернистостей — маркировать основную зернистость.

2. По согласованию с потребителем размеры рулона допускается не наносить.

(Измененная редакция, Изм. № 2, 3).

5.2 Маркировка связок:

мездровый клей — М;

комбинированная связка — К.

5.3. Намотка шлифовальной шкурки в рулоны должна быть ровной и плотной, рабочим слоем наружу, не допускающей образование морщин, складок и мятых мест.

Торцовая поверхность должна быть ровной, выступы кромок рулона шириной до 1250 мм не должны превышать 5 мм, шириной свыше 1250 мм — 10 мм.

(Измененная редакция, Изм. № 3).

5.4. Каждый рулон шлифовальной шкурки должен быть обернут двойным слоем бумаги по ГОСТ 18277-72, ГОСТ 2228-81 или ГОСТ 10127-75.

Рулон должен быть заклеен на стыке. Слои упаковочной бумаги должны закрывать торцы рулона и обеспечивать сохранность его при транспортировании.

5.5. (Исключен, Изм. № 3).

5.6 На каждом упакованном рулоне должна быть наклеена этикетка или нанесен штамп со следующими данными:

товарный знак предприятия-изготовителя;

условное обозначение;

дата выпуска и номер партии;

штамп технического контроля;

изображение государственного Знака качества по НТД для шлифовальной шкурки, которой в установленном порядке присвоен государственный Знак качества.

5.7 — 5.16. (Исключены, Изм. № 3).

5.17. Остальные требования к маркировке и упаковке, а также транспортирование и хранение — по ГОСТ 27595-88.

(Введен дополнительно, Изм. № 3).

Разд. 6. (Исключен, Изм. № 2).

Коэффициент нанесения шлифматериала на основу ( K_{\text{н}} — отношение площади основы с нанесенным шлифматериалом к ее общей площади) для:

исполнений 1 и 3 рассчитывается по формуле

где а — ширина рельефа, мм;

t — шаг рельефа, мм;

K_{\text{н}} = \frac{a^{2}}{t^{2}} ;

K_{\text{н}} = \frac{a(2t - a)}{t^{2}} .

(Измененная редакция, Изм. № 1).

Приложение 2

МЕТОД ОПРЕДЕЛЕНИЯ РЕЖУЩЕЙ СПОСОБНОСТИ ШЛИФОВАЛЬНОЙ ШКУРКИ

1. Сущность метода

Метод основан на определении массы сошлифованного образцом шлифовальной шкурки органического стекла за время испытания.

2. Оборудование и материалы

2.1. Схема и описание прибора типа МИ-2 — по ГОСТ 426-77.

2.2. Образцы шлифовальной шкурки с наружным диаметром (174 +/- 5) мм и диаметром отверстия (55 +/- 3) мм.

2.3. Пластины из органического стекла марки ТОСН — по ГОСТ 17622-72.

2.4 Подкладки из резины твердости по Шору 60 — 80.

2.5. Клей марок БФ-2 и БФ-4 по ГОСТ 12172-74 или других марок, обеспечивающих прочность соединения пластин из органического стекла с резиновой прокладкой, — по нормативно-технической документации.

(Измененная редакция, Изм. № 2).

3. Подготовка к испытанию

3.1 Наклеить пластины на резиновые подкладки.

3.2. Новые пластины из органического стекла предварительно притереть в условиях испытания до появления следов износа на всей рабочей поверхности пластин, очистить от пыли и взвесить с пределом допускаемой погрешности +/- 0,01 г.

4. Проведение испытания

4.1 Установить режимы испытания, указанные в таблице.

(Измененная редакция, Изм. № 1, 2).

4.2. Установить испытываемый образец шлифовальной шкурки, сменив на диске шлифовальную шкурку после притирки.

4.3. Закрепить пластины из органического стекла в держателях в том же положении, что и при притирке.

4.4. По окончании испытания освободить пластины из органического стекла, очистить от пыли и взвесить с пределом допускаемой погрешности +/- 0,01 г.

5. Обработка результатов испытания

5.1 Режущая способность (Q г/мин) определяется по формуле

Q = \frac{m}{5} ,

где m — масса сошлифованного органического стекла, г;

5 — время обработки, мин.
