Изменение № 1 к ГОСТ 23118-2019 «Конструкции стальные строительные. Общие технические условия»

(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 27.12.2023 № 168-П)

Принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 27 декабря 2023 г. № 168-П

ИЗМЕНЕНИЕ № 1 К ГОСТ 23118-2019 «КОНСТРУКЦИИ СТАЛЬНЫЕ СТРОИТЕЛЬНЫЕ. ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ»

МКС 91.080.10

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 168-П от 27.12.2023)

Зарегистрировано Бюро по стандартам МГС № 17267

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, BY, KG, KZ, RU, TJ, UZ [коды альфа-2 по МК (ИСО 3166) 004]

Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>

---

<*> Дата введения в действие на территории Российской Федерации — 2024-02-01.

Раздел 2. Заменить ссылки:

«ГОСТ 9.302 (ИСО 1463-82, ИСО 2064-82, ИСО 2106-82, ИСО 2128-76, ИСО 2177-85, ИСО 2178-82, ИСО 2360-82, ИСО 2361-82, ИСО 2819-80, ИСО 3497-76, ИСО 3543-81, ИСО 3613-80, ИСО 3882-86, ИСО 3892-80, ИСО 4516-80, ИСО 4518-80, ИСО 4522-1-85, ИСО 4522-2-85, ИСО 4524-1-85, ИСО 4524-3-85, ИСО 4524-5-85, ИСО 8401-86) Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля» на «ГОСТ 9.916 <1> Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля»;

«ГОСТ 8713 Сварка под флюсом. Соединения сварные. Основные типы. Конструктивные элементы и размеры» на «ГОСТ 8713 Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры».

ГОСТ 12.1.019. Исключить знак сноски: «<1>»;

сноску <1> изложить в новой редакции:

«--------------------------------»

<1> В Российской Федерации до 1 октября 2024 г. действует ГОСТ 9.302-88«;»

ГОСТ 2601, ГОСТ 21778, ГОСТ 21779, ГОСТ 23616 дополнить знаками сносок: «<1>», «<3>», «<4>», «<5>»;

дополнить сносками «<1>», «<3>», «<4>», «<5>».

Заменить знак сноски «<1>»: «ГОСТ 14782 <1>» на «ГОСТ 14782 <2>»;

сноски (ГОСТ 2601 <1>, ГОСТ 14782 <2>, ГОСТ 21778 <3>, ГОСТ 21779 <4>, ГОСТ 23616 <5> изложить в новой редакции:

«--------------------------------»

<1> В Российской Федерации действуют ГОСТ Р 58905-2020/ISO/TR 25901-3:2016 «Сварка и родственные процессы. Словарь. Часть 3. Сварочные процессы», ГОСТ Р ИСО 17659-2009 «Сварка. Термины многоязычные для сварных соединений», ГОСТ Р 58904-2020/ISO/TR 25901-1:2016 «Сварка и родственные процессы. Словарь. Часть 1. Общие термины».

<2> В Российской Федерации действует ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые».

<3> В Российской Федерации действует ГОСТ Р 58938-2020 «Система обеспечения точности геометрических параметров в строительстве. Основные положения».

<4> В Российской Федерации действует ГОСТ Р 58942-2020 «Система обеспечения точности геометрических параметров в строительстве. Технологические допуски».

<5> В Российской Федерации действует ГОСТ Р 58943-2020 «Система обеспечения точности геометрических параметров в строительстве. Контроль точности»;

заменить ссылки: «ГОСТ 22353 <2> Болты высокопрочные класса точности B. Конструкция и размеры» на «ГОСТ 32484.3-2013 (EN 14399-3:2005) Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HR — комплекты шестигранных болтов и гаек»;

«ГОСТ 22356 <3> Болты и гайки высокопрочные и шайбы. Общие технические условия» на «ГОСТ 32484.1-2013 (EN 14399-1:2005) Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Общие требования»;

ГОСТ 26433.1, ГОСТ 26433.2 дополнить знаками сносок: «<1>», «<2>»;

дополнить сносками: «<1>», «<2>»;

ГОСТ 28870. Заменить слово: «растяжения» на «растяжение»;

заменить знак сноски «<1>»: «ГОСТ 30242 <1>» на «ГОСТ 30242 <3>»;

сноски (ГОСТ 26433.1 <1>, ГОСТ 26433.2 <2>, ГОСТ 30242 <3>) изложить в новой редакции:

«--------------------------------»

<1> В Российской Федерации действует ГОСТ Р 58939-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления».

<2> В Российской Федерации действует ГОСТ Р 58945-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений».

<3> В Российской Федерации действует ГОСТ Р ИСО 6520-1-2012 «Сварка и родственные процессы. Классификация дефектов геометрии и сплошности в металлических материалах. Часть 1. Сварка плавлением».

Раздел 3. Пункт 3.4 изложить в новой редакции:

«3.4 легкие стальные тонкостенные конструкции; ЛСТК: Конструкции, запроектированные и изготовленные из оцинкованных холодногнутых профилей и гофрированных листов с толщиной элементов не более 4 мм».

Раздел 4. Пункт 4.1 изложить в новой редакции:

«4.1 Стальные строительные конструкции классифицируют по типам:»

• стержневые сплошностенчатые;
• стержневые сквозные;
• листовые;
• легкие стальные тонкостенные;
• висячие;
• преднапряженные».

Подпункт 4.2.5.3. Четвертое перечисление изложить в новой редакции:

«- при температуре воздействия до 100 °C включительно;».

Раздел 5. Пункт 5.2.2 дополнить абзацем:

«Правка элементов ЛСТК не допускается».

Пункт 5.2.4. Первый абзац изложить в новой редакции:

«5.2.4 При холодной гибке листовых деталей толщиной t, мм, из сталей С235 — С255 внутренние радиусы закругления должны быть:»;

заменить слова: «- не менее 1,2 мм» на «- не менее 1,2t», «- 1,0 мм для меньших толщин» на «- 1,0t для меньших толщин», «не менее 2,5 и 2,0 мм соответственно» на «не менее 2,5t и 2,0t соответственно».

Пункт 5.4.2 дополнить абзацем:

«Термическая обработка элементов ЛСТК не допускается».

Пункт 5.5.3 дополнить абзацем:

«Не допускается занижение значений катетов угловых швов относительно их проектных значений».

Пункт 5.5.6 дополнить абзацем:

«Швы сварных соединений ЛСТК относятся к III — низкой категории уровня качества».

Пункт 5.6.1. Заменить ссылки: «ГОСТ 22353 и ГОСТ 22356» на «ГОСТ 32484.3 и ГОСТ 32484.1».

Пункт 5.6.2 дополнить абзацем:

«Образование отверстий в элементах ЛСТК с помощью термической резки не допускается».

Пункт 5.6.3. Таблицу 2 дополнить строкой (после второй строки):

«»

Отклонения диаметра отверстий, выполненных лазерной или плазменной резкой, а также их овальность	До 17 включ.	0; +0,6;	0; +0,24;	Не ограничивают
	Св. 17	0; +1,0	0; +0,28

«.»

Пункт 6.4.2. Сноска «<1>». Заменить ссылку: «ПБ 03-440-02» на «СДАНК-02-2020».

Раздел 9. Пункт 9.2. Сноска «<1>». Заменить ссылку: «СП 1.1.11068-01» на «СП 1.1.1058-01».

Приложение А. Таблица А.1. Пункт 13. Графа «Допустимые дефекты по уровням качества». Подзаголовок «Высокий». Исключить значение: «h = K — Kф»;

примечание 3. Строка b. Заменить слова: «b — фактическая толщина стыкового шва, мм» на «b — фактическая ширина усиления стыкового шва, мм».

Приложение Б. Таблицу Б.1 изложить в новой редакции:

«Таблица Б.1»

Предельные отклонения сборочных единиц

Вид предельного отклонения	Эскиз	Значение предельного отклонения
1 Отклонение формы и линейных размеров двутавров и тавров
1.1 Отклонение по высоте профиля H и ширине полки B		+/- 3,0 мм
Смещение стенки относительно оси полки d		Не более 0,5tст
1.2 Перекос полки a относительно стенки в двутавровых сечениях:
- в стыках и местах примыкания		0,005B
- в прочих местах		0,01B
1.3 Грибовидность полки c:
- в стыках и местах примыкания		0,005B
- в прочих местах		0,01B
1.4 Перекос или грибовидность полки верхних поясов подкрановых балок		0,005B

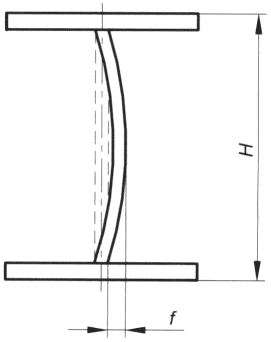

1.5 Стрелка выгиба не укрепленная ребрами стенки балки f		0,003H
- то же, для стенки, укрепленной ребрами жесткости		0,006H
- то же, для стенки подкрановых балок		0,003H
2 Коробчатые и замкнутые профили

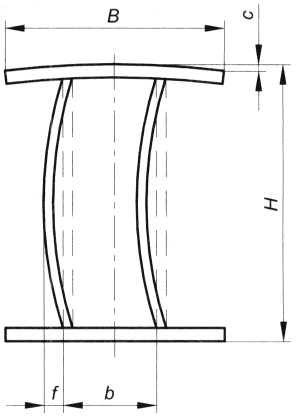

2.1 Двухстенчатые балки коробчатого сечения
2.1.1 Отклонение по высоте профиля и ширине полки H и B		+/- 3,0 мм
2.1.2 Грибовидность полки c		+/- 0,015b <= tст
2.1.3 Стрелка выгиба стенки балки f		+/- 0,015H <= tст
3 Трубы
3.1 Отклонение наружного периметра трубы P = \pi D от теоретического размера		+/- 0,75tст
3.2 Овальность сечения трубы D1:
- в местах ребер жесткости		+/- 0,01D1
- в местах, не укрепленных ребрами жесткости		+/- 0,02D1
4 Отклонение размеров элементов с болтовыми соединениями
4.1 Срезные, фрикционные и фрикционно-срезные соединения при:
L <= 6000 мм		+/- 3,0 мм
L > 6000 мм		+/- 5,0 мм

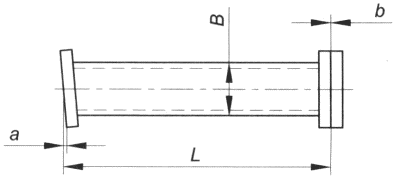

4.2 Фланцевые соединения:
4.2.1 Длина элемента L при наличии компенсационных прокладок		От 0 до 5,0 мм
4.2.2 Отклонение от перпендикулярности фланца относительно оси элемента a		0,0007B
4.2.3 Местная неплоскостность рабочих поверхностей фланцев b		0,3 мм
5 Отклонение размеров элементов и деталей
5.1 Локальное искривление листовой детали. Зазор \Delta между листом и стальной линейкой		1,5 мм
5.2 Отклонение от прямолинейности. Зазор \Delta между натянутой струной и обушком уголка, полкой или стенкой швеллера, тавра, двутавра, гнутосварного профиля и круглой трубы длиной L		0,001L, но не более 10,0 мм
5.3 Отклонения линий кромок листовых деталей элементов с монтажными соединениями на сварке встык	-	От 0 до 5,0 мм
То же, при соединении внахлестку, в тавр, в угол и на накладках		Не более 10,0 мм
5.4 Отклонения при гибе просвета между шаблоном и поверхностью свальцованного листа, полкой, обушком профиля, согнутого:	-
- в холодном состоянии		2,0 мм
- в горячем состоянии		1,5 мм
5.5 Эллиптичность (разность диаметров) окружности в габаритных листовых конструкциях (при диаметре конструкции D):	-
- вне стыков		0,005D
- в монтажных стыках		0,003D

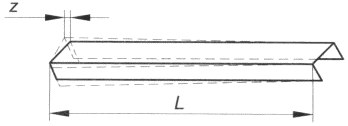

5.6 Скручивание z (винтообразность) элемента (длиной L)		0,001L, Не более 10,0 мм
6 Отклонение размеров элементов, передающих опорные усилия через торцы

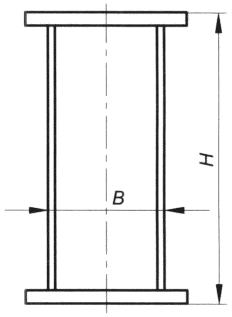

6.1 Отклонение по высоте H стоек и колонн, монтируемых в один, два, три и более ярусов		+/- 5,0 мм +/- 3,0 мм
6.2 Отклонение от перпендикулярности торцов относительно ширины стойки		0,0007B
6.3 Отклонение от плоскостности смыкания торцевых поверхностей фланцев		0,3 мм

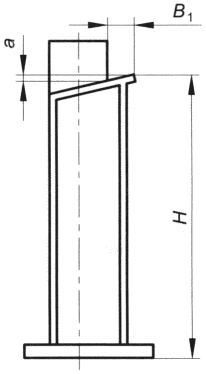

6.4 Расстояние H от опорной плиты стойки, колонны до опорной поверхности консолей, траверс и т.п.		+/- 3,0 мм
6.5 Отклонение от перпендикулярности a опорной поверхности консолей, столиков, траверс (по ширине опорной поверхности B1)		0,001B1
6.6 Отклонение высоты Hб балки при передаче усилия:
- через опорные ребра		+/- 2,0 мм
- через опорные плиты		+/- 5,0 мм
6.7 Отклонение от проектного положения опорных ребер и диафрагм жесткости при передаче сосредоточенных нагрузок в траверсах колонн, опорных узлах балок, узлов рам (при толщине ребра tр)		0,25tр
6.8 Отклонение от проектного положения осей ребер жесткости и диафрагм, обеспечивающих устойчивость стенки		+/- 10,0 мм
7 Отклонение в размерах ферм и решетчатых конструкций
7.1 Отклонение линейных размеров решетчатых конструкций:
- отклонение длины L сборочных единиц при наличии в монтажных соединениях прокладок или при сварном соединении с накладками		+/- 5,0 мм
- отклонение по высоте H на опорах		+/- 3,0 мм
- то же, в стыках		+/- 3,0 мм
- то же, в прочих местах		+/- 10,0 мм
7.2 Отклонение (расцентровка) e пересечения геометрических осей присоединяемых элементов решетки ферм, стоек и колонн из труб, гнутосварных профилей, двутавров и швеллеров (B — ширина пояса фермы, ветви стойки, колонны и т.п.)		0,004B
То же, для конструкций из уголков		0,003B
7.3 Предельные отклонения от прямолинейности f в плоскости и из плоскости монтажного элемента по длине L		0,001L
7.4 Отклонения d узловых фасонок решетчатых конструкций и фасонок для присоединения связей, балок и т.п.		+/- 5,0 мм
7.5 Отклонение по высоте от опорной поверхности ребра до наружной поверхности верхнего пояса H для ферм с передачей усилия через торцевые ребра		+/- 5,0 мм

Таблица Б.3. Исключить примечание.

---
