ГОСТ 2601-84. Государственный стандарт Союза ССР. Сварка металлов. Термины и определения основных понятий
Государственный комитет СССР по стандартам · № ГОСТ 2601-84Утратил силу 09.10.2026
(утв. и введен в действие Постановлением Госстандарта СССР от 29.02.1984 № 718)
(ред. от 01.03.1992)
Внимание
Документ утратил силу на территории Российской Федерации с 01.10.2020 в связи с изданием Приказа Росстандарта от 30.06.2020 № 317-ст. Взамен введен в действие ГОСТ Р 58904-2020. Документ утратил силу на территории Российской Федерации с 01.10.2020 в связи с изданием Приказа Росстандарта от 30.06.2020 № 317-ст. Взамен введен в действие ГОСТ Р 58904-2020. Документ утратил силу с 01.07.2010 в части пунктов 5, 48, 58 - 62, 84, 86 в связи с изданием Приказа Ростехрегулирования от 04.08.2009 № 279-ст. Взамен введен в действие ГОСТ Р ИСО 17659-2009. Документ утратил силу с 01.07.2010 в части пунктов 1 - 12, 16 - 22, 27 - 33, 36 - 45, 47, 48, 50 - 55, 77, 79, 94, 95, 139, 169 в связи с изданием Приказа Ростехрегулирования от 04.08.2009 № 277-ст. Взамен введен в действие ГОСТ Р ИСО 857-1-2009. Документ введен в действие с 01.07.1985. Взамен ГОСТ 2601-74, ГОСТ 19232-73.
Утвержден и введен в действие Постановлением Государственного
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Академией наук УССР
А.А. Казимиров, канд. техн. наук (руководитель темы);
И.И. Фрумин, д-р техн. наук; В.И. Балакин, канд. техн. наук
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 29.02.84 № 718
периодичность проверки — 10 лет
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 29273-92 | 135 |
6. ПЕРЕИЗДАНИЕ (октябрь 1996 г.) с Изменениями № 1, 2, утвержденными в октябре 1986 г., марте 1992 г. (ИУС 1-87, 6-92)
Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий в области сварки металлов.
Термины, установленные стандартом, обязательны для применения в документации всех видов, научно-технической, учебной и справочной литературе.
Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина запрещается. Недопустимые к применению термины-синонимы приведены в стандарте в качестве справочных и обозначены «Ндп».
Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.
Установленные определения можно, при необходимости, изменять по форме изложения, не допуская нарушения границ понятий.
В стандарте в качестве справочных приведены иностранные эквиваленты стандартизованных терминов на немецком (D), английском (E) и французском (F) языках.
Для отдельных стандартизованных терминов в качестве справочных приведены поясняющие эскизы.
В стандарте приведены алфавитные указатели содержащихся в нем терминов на русском языке и их иностранных эквивалентов.
Стандартизованные термины набраны полужирным шрифтом, их краткая форма — светлым, а недопустимые синонимы — курсивом.
(Измененная редакция, Изм. № 1, 2).
| Термин | Определение | |
| 1. | Сварка D. Schweissen E. Welding F. Soudage | Получение неразъемных соединений посредством установления межатомных связей между соединяемыми частями при их нагревании и (или) пластическом деформировании |
| ВИДЫ СВАРКИ | ||
| 2. | Ручная сварка D. Handschweissen; Manuelles Schweissen E. Manual welding; Hand welding F. Soudage manuel | Сварка, выполняемая человеком с помощью инструмента, получающего энергию от специального источника |
| 3. | Механизированная сварка D. Mechanisiertes Schweissen; Maschinelles Schweissen E. Mechanized welding F. Soudage automatique | Сварка, выполняемая с применением машин и механизмов, управляемых человеком |
| 4. | Автоматическая сварка D. Automatisches Schweissen; Vollautomatisches Schweissen E. Automatic welding F. Soudage automatique | Сварка, выполняемая машиной, действующей по заданной программе, без непосредственного участия человека |
| 5. | Сварка плавлением D. Schmelzschweissen E. Fusion welding F. Soudage par fusion | Сварка, осуществляемая местным сплавлением соединяемых частей без приложения давления |
| 6. | Наплавка D. Auftragsschweissen E. Surfacing; Bulding-up welding; Overlaying F. Rechargement Déposition | Нанесение посредством сварки плавлением слоя металла на поверхность изделия |
| 7. | Дуговая сварка D. Lichtbogenschweissen E. Arc welding F. Soudage \text{а} l'arc | Сварка плавлением, при которой нагрев осуществляется электрической дугой |
| 8. | Дуговая сварка плавящимся электродом Сварка плавящимся электродом D. Lichtbogenschweissen mit abschmelzender Elektrode; Schweissen mit abschmelzender Elektrode E. Consumable electrode arc welding; MIG-welding; MAG-welding F. Soudage \text{а} l'arc avec électrode consumable; Soudage MIG (MAG) | Дуговая сварка, выполняемая электродом, который, расплавляясь при сварке, служит присадочным металлом |
| 9. | Дуговая сварка неплавящимся электродом Сварка неплавящимся электродом D. Schweissen mit nichtabschmelzender Elektrode E. Non-consumable electrode arc welding; TIG-welding F. Soudage \text{а} l'arc avec électrode non consumable; Soudage TIG | Дуговая сварка, выполняемая нерасплавляющимся при сварке электродом |
| 10. | Дуговая сварка под флюсом Сварка под флюсом D. Unterpulverlichtbogenschweissen; Unterpulverschweissen; UP-Schweissen E. Submerged arc weldind F. Soudage \text{а} l'arc sous flux solide | Дуговая сварка, при которой дуга горит под слоем сварочного флюса |
| 11. | Дуговая сварка в защитном газе Сварка в защитном газе Ндп. Газоэлектрическая сварка D. Schutzgaslichtbogenschweissen; Schutzgasschweissen E. Gas-shielded arc welding F. Soudage \text{а} l'arc sous protection gazeuse | Дуговая сварка, при которой дуга и расплавляемый металл, а в некоторых случаях и остывающий шов, находятся в защитном газе, подаваемом в зону сварки с помощью специальных устройств |
| 12. | Аргонодуговая сварка D. Argon-Lichtbogenschweissen; Argonarc-Schweissen E. Argon-arc welding F. Procédé argonarc; Soudage \text{а} l'arc sous argon; Soudage \text{а} l'argonarc | Дуговая сварка, при которой в качестве защитного газа используется аргон |
| 13. | Дуговая сварка в углекислом газе Сварка в углекислом газе D. CO_{2} - Schutzgasschweissen ; CO_{2} - Schweissen E. CO_{2} - welding F. Soudage CO_{2} | Дуговая сварка, при которой в качестве защитного используется углекислый газ |
| 14. | Подводная дуговая сварка Подводная сварка Ндп. Дуговая сварка под водой D. Lichtbogenschweissen unter Wasser; Unterwasserschweissen E. Underwater arc welding F. Soudage \text{а} l'arc sous l'eau | - |
| 15. | Импульсно-дуговая сварка D. Impulslichtbogenschweissen E. Pulsed arc welding F. Soudage \text{а} courant pulsé ; Soudage par impulsions | Дуговая сварка, при которой дугу дополнительно питают импульсами тока по заданной программе |
| 16. | Ручная дуговая сварка D. Handlichbogenschweissen; Lichtbogenhandschweissen; Lichtbogenschweissen von Hand; E-Handschweissen; Manuelles Lichtbogenschweissen E. Manual arc welding; Hand arc welding F. Soudage \text{а} l'arc manuel | Дуговая сварка, при которой возбуждение дуги, подача электрода и его перемещение проводятся вручную |
| 17. | Механизированная дуговая сварка Ндп. Полуавтоматическая дуговая сварка D. Mechanisiertes Lichtbogenschweissen E. Mechanized arc welding F. Soudage mécanisé \text{а} l'arc | Дуговая сварка, при которой подача плавящегося электрода или присадочного металла, или относительное перемещение дуги и изделия выполняются с помощью механизмов |
| 18. | Автоматическая дуговая сварка D. Automatisches Lichtbogenschweissen E. Automatic arc welding F. Soudage automatique \text{а} l'arc | Механизированная дуговая сварка, при которой возбуждение дуги, подача плавящегося электрода или присадочного металла и относительное перемещение дуги и изделия осуществляются механизмами без непосредственного участия человека, в том числе и по заданной программе |
| 19. | Двухдуговая сварка D. Zweilichtbogenschweissen Doppellichtbo-genschweissen E. Twin-arc welding F. Soudage \text{а} double arc; Soudage \text{а} deux arcs | Дуговая сварка, при которой нагрев осуществляется одновременно двумя дугами с раздельным питанием их током |
| 20. | Многодуговая сварка D. Mehrfachlichtbogenschweissen E. Multi-arc welding F. Soudage \text{а} arcs multiples | Дуговая сварка, при которой нагрев осуществляется одновременно более чем двумя дугами с раздельным питанием их током |
| 21. | Двухэлектродная сварка Ндп. Сварка расщепленным электродом D. Zweilektrodenschweissen; Schweissen mit Zwillingselektrode; Schweissen mit Doppelelektrode E. Two-electrode welding F. Soudage \text{а} deux électrodes | Дуговая сварка, при которой нагрев осуществляется одновременно двумя электродами с общим подводом сварочного тока |
| 22. | Многоэлектродная сварка D. Mehrdrahtschweissen; Schweissen mit Mehrfach-elektrode Multi-electrode E. Multi-electrode welding F. Soudage avec électrodes multiples | Дуговая сварка, при которой нагрев осуществляется одновременно более чем двумя электродами с общим подводом сварочного тока |
| 23. | Дуговая сварка по флюсу Сварка по флюсу D. Schweissen mit Pulverzugabe E. Semi-submerged arc welding F. Soudage avec addition de flux | Дуговая сварка, при которой на свариваемые кромки наносится слой флюса, толщина которого меньше дугового промежутка |
| 24. | Точечная дуговая сварка D. Lichtbogenpunktschweissen E. Arc spot welding F. Soudage par points \text{а} l'arc | Дуговая сварка без перемещения электрода в плоскости, перпендикулярной его оси, в виде отдельных точек |
| 25. | Вибродуговая сварка D. Lichtbogenschweissen mit vibrierender Elektrode E. Vibrating electrode arc welding F. Soudage \text{а} l'arc avec électrode vibratoire | Дуговая сварка плавящимся электродом, который вибрирует, вследствие чего дуговые разряды чередуются с короткими замыканиями |
| 26. | Сварка лежачим электродом D. Schweissen mit liegen der Elektrode; Unterschienenschweissen; EHV-Schweissen E. Firecracker welding; EHV-welding F. Soudage avec couchée électrode | Дуговая сварка, при которой неподвижный покрытый электрод укладывается вдоль свариваемых кромок, а дуга перемещается по мере расплавления электрода |
| 27. | Сварка наклонным электродом Ндп. Гравитационная сварка D. Schwehrkraftschweissen E. Gravity welding F. Soudage par gravité | Дуговая сварка, при которой покрытый электрод располагается наклонно вдоль свариваемых кромок, опираясь на них, и по мере расплавления движется под действием силы тяжести или пружины, а дуга перемещается вдоль шва |
| 28. | Плазменная сварка Ндп. Сварка плазменной дугой Плазменнодуговая сварка D. Plasmaschweissen E. Plasma-arc welding F. Soudage au plasma d'arc ( \text{а} l'arc plasma); Soudage au plasma | Сварка плавлением, при которой нагрев проводится сжатой дугой |
| 29. | Электрошлаковая сварка Шлаковая сварка D. Elektroschlackeschweissen; ES-Schweissen E. Electroslag welding F. Soudage sous laitier électroconducteur ; Soudage électroslag | Сварка плавлением, при которой для нагрева используется тепло, выделяющееся при прохождении электрического тока через расплавленный шлак |
| 30. | Электронно-лучевая сварка D. Elektronenstrahlschweissen E. Electron beam welding F. Soudage par faisceau d'électrons ; Soudage par bombardement électronique | Сварка плавлением, при которой для нагрева используется энергия ускоренных электронов |
| 31. | Лазерная сварка D. Laserschweissen; Laserstrahschweissen E. Laser welding; Laser beam welding F. Soudage au laser Soudage par faisceau laser | Сварка плавлением, при которой для нагрева используется энергия излучения лазера |
| 32. | Газовая сварка D. Gasschweissen; Gasschmelzschweissen E. Gas welding F. Soudage autogène ; Soudage \text{а} la flamme | Сварка плавлением, при которой для нагрева используется тепло пламени смеси газов, сжигаемой с помощью горелки |
| 33. | Термитная сварка D. Aluminothermisches; Schweissen; Thermitschweissen E. Thermit welding F. Soudage aluminothermique | Сварка, при которой для нагрева используется энергия горения термитной смеси |
| 34. | Сварка с применением давления D. Schweissen mit Druck E. Welding with pressure F. Soudage avec pression | - |
| 35. | Наварка D. Aufragsschweissen mit Druck E. Welding-on with pressure F. Rechargement avec pression | Нанесение слоя металла на поверхность изделия посредством сварки с применением давления |
| 36. | Контактная сварка D. Widerstandsschweissen E. Resistance welding F. Soudage par résistance | Сварка с применением давления, при которой используется тепло, выделяющееся в контакте свариваемых частей при прохождении электрического тока |
| 37. | Стыковая контактная сварка Стыковая сварка D. Widerstandsstumpfschweissen E. Resistance butt welding F. Soudage en bout par résistance | Контактная сварка, при которой соединение свариваемых частей происходит по поверхности стыкуемых торцов |
| 38. | Стыковая сварка оплавлением Сварка оплавлением D. Abbrennstumpfschweissen E. Flash butt welding F. Soudage par étincelage | Стыковая контактная сварка, при которой нагрев металла сопровождается оплавлением стыкуемых торцов |
| 39. | Стыковая сварка сопротивлением Сварка сопротивлением D. Pressstumpfschweissen E. Upset welding; Resistance butt welding F. Soudage en bout par résistance | Стыковая контактная сварка, при которой нагрев металла осуществляется без оплавления стыкуемых торцов |
| 40. | Точечная контактная сварка Точечная сварка D. Punktschweissen E. Resistance-spot welding F. Soudage par points | Контактная сварка, при которой сварное соединение получается между торцами электродов, передающих усилие сжатия |
| 41. | Рельефная сварка D. Buckelschweissen E. Projection welding; Point welding F. Soudage par bossages | Контактная сварка, при которой сварное соединение получается на отдельных участках, обусловленных их геометрической формой, в том числе по выступам |
| 42. | Шовная контактная сварка Шовная сварка Ндп. Роликовая сварка D. Rollennaht-Widerstandsschweissen; Rollennahtschweissen; Nahtschweissen E. Resictance-seam welding; Seam welding F. Soudage par resistance \text{а} la molette; Soudage \text{а} la molette; Soudage au galet | Контактная сварка, при которой соединение свариваемых частей происходит между вращающимися дисковыми электродами, передающими усилие сжатия |

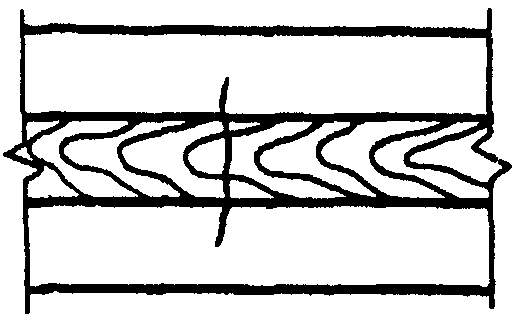

| 43. | Шовно-стыковая сварка D. Rollennahtschweissen von Stumpfstössen E. Butt-seam welding F. Soudage au galet par écrasement ; Soudage \text{а} la mollette par écrasement | Контактная сварка с получением стыкового шва вращающимися дисковыми электродами, относительно которых перемещаются детали, собранные с небольшой нахлесткой или встык |
| 44. | Высокочастотная сварка D. Hochfrequenzschweissen E. High frequency welding F. Soudage \text{а} haute fréquence | Сварка с применением давления, при которой нагрев осуществляется токами высокой частоты |
| 45. | Сварка взрывом D. Sprengschweissen; Explosionschweissen E. Explosion welding F. Soudage par explosion | Сварка с применением давления, при которой соединение осуществляется в результате вызванного взрывом соударения свариваемых частей |
| 46. | Магнитно-импульсная сварка D. Magnet-Impuls Scweissen E. Magnetic-pulse welding F. Soudage par pulsations magnétiques | Сварка с применением давления, при которой соединение осуществляется в результате соударения свариваемых частей, вызванного воздействием импульсного магнитного поля |
| 47. | Сварка трением D. Reibschweissen E. Friction welding F. Soudage par friction | Сварка с применением давления, при которой нагрев осуществляется трением, вызванным относительным перемещением свариваемых частей или инструмента |
| 48. | Сварка давлением Ндп. Сварка в твердой фазе Сварка в твердом состоянии D. Pressschweissen; Druckscweissen E. Pressure welding F. Soudage par pression | Сварка с применением давления, осуществляемая за счет пластической деформации свариваемых частей при температуре ниже температуры плавления |
| 49. | Печная сварка D. Feuerschweissen E. Pressure welding with furnace heating F. Soudage par pression au four | Сварка давлением, при которой нагрев проводится в печах или горнах |
| 50. | Кузнечная сварка D. Hammerschweissen E. Forge welding; Hammer welding F. Soudage \text{а} la forge Soudage par forgeage | Печная сварка, при которой осадка выполняется ударами молота |
| 51. | Сварка прокаткой D. Walzschweissen E. Roll welding F. Soudage aux galets | Печная сварка, при которой пластическое деформирование осуществляется в прокатных валках |
| 52. | Газопрессовая сварка D. Gaspressschweissen E. Pressure gas welding F. Soudage autogène par pression | Сварка давлением, при которой для нагрева используется тепло пламени смеси газов, сжигаемой с помощью горелки |
| 53. | Диффузионная сварка D. Diffusionsschweissen E. Diffusion welding F. Soudage par diffusion | Сварка давлением, осуществляемая за счет взаимной диффузии атомов в тонких поверхностных слоях контактирующих частей. |
| Примечание. Диффузионная сварка осуществляется при относительно длительном воздействии повышенной температуры и незначительной пластической деформации. | ||
| 54. | Ультразвуковая сварка D. Ultraschallschweissen E. Ultrasonic welding F. Soudage par ultrasons | Сварка давлением, осуществляемая при воздействии ультразвуковых колебаний |
| 55. | Холодная сварка D. Kaltpressschweissen Kaltschweissen; E. Cold welding; Cold pressure welding F. Soudage \text{а} froid | Сварка давлением при значительной пластической деформации без нагрева свариваемых частей внешними источниками тепла |
| 56. | Сварка в контролируемой атмосфере D. Schweissen in kontrolierter Atmosphäre E. Welding under controlled atmosphere F. Soudage en conrollée atmosphère | Сварка, осуществляемая в камере, заполненной газом определенного состава |
| СВАРНЫЕ СОЕДИНЕНИЯ И ШВЫ | ||
| 57. | Сварное соединение D. Schweissverbindung E. Welded joint F. Joint soudée ; Assemblage soudée ; Soudure | Неразъемное соединение, выполненное сваркой |
| 58. | Стыковое соединение D. Stumpfstoss; Stumpfschweissverbindung E. Butt joint F. Assemblage en bout; Joint en bout | Сварное соединение двух элементов, примыкающих друг к другу торцовыми поверхностями |
| 59. | Угловое соединение D. Eckstoss; Eckverbindung E. Corner joint; Fillet weld F. Joint d'angle; Soudure en corniche | Сварное соединение двух элементов, расположенных под углом и сваренных в месте примыкания их краев |

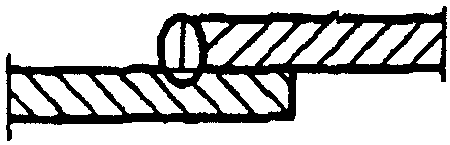

| 60. | Нахлесточное соединение D. Überlappstoss ; Überlappverbindung E. Lap joint; Overlap joint F. Assemblage \text{а} recouvrement; Joint \text{а} recouvrement | Сварное соединение, в котором сваренные элементы расположены параллельно и частично перекрывают друг друга |

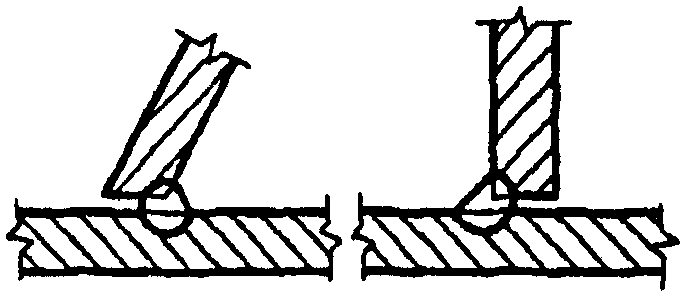

| 61. | Тавровое соединение Ндп. Соединение впритык D. N-Stoss; T-Verbindung E. Tee joint; T-joint F. Assemblage en T; Joint en T | Сварное соединение, в котором торец одного элемента примыкает под углом и приварен к боковой поверхности другого элемента |
| 62. | Торцовое соединение Ндп. Боковое соединение D. Stirnstoss E. Edge joint; Flande joint F. Joint des plaques juxtaposées ; Joint \text{а} bords relevées | Сварное соединение, в котором боковые поверхности сваренных элементов примыкают друг к другу |
| 63. | Сварная конструкция D. Schweisskonstruktion E. Welded structure F. Construction soudée | Металлическая конструкция, изготовленная сваркой отдельных деталей |
| 64. | Сварной узел D. Schweissteil; Schweisseinheit E. Welded assembly F. Encemble soudée Assemblage soudée | Часть конструкции, в которой сварены примыкающие друг к другу элементы |
| 65. | Сварной шов Шов D. Schweissnaht E. Weld F. Soudure | Участок сварного соединения, образовавшийся в результате кристаллизации расплавленного металла или в результате пластической деформации при сварке давлением или сочетания кристаллизации и деформации |
| 66. | Стыковой шов D. Stumpfnaht; Stossnaht E. Butt weld F. Soudure en bout; Soudure bout \text{а} bout | Сварной шов стыкового соединения |
| 67. | Угловой шов D. Kehlnaht E. Fillet weld F. Soudure d'angle | Сварной шов углового, нахлесточного или таврового соединений |
| 68. | Точечный шов D. Punktschweissung E. Spot weld F. Soudure par points | Сварной шов, в котором связь между сваренными частями осуществляется сварными точками |
| 69. | Сварная точка D. Schweisspunkt E. Weld spot; Weld point F. Point de soudure; Point soudée | Элемент точечного шва, представляющий собой в плане круг или эллипс |
| 70. | Ядро точки D. Schweisslinse E. Weld nugget; Spot weld nugget F. Noyau de soudure; Lentille de soudure | Зона сварной точки, металл которой подвергался расплавлению |
| 71. | Непрерывный шов Ндп. Сплошной шов D. Durchlaufende Naht E. Continuous weld; Uninterrupted weld F. Soudure continue | Сварной шов промежутков по длине |
| 72. | Прерывистый шов D. Unterbrochene Naht E. Interrupted weld; Intermittent weld F. Soudure discontinue; Soudure intermittente | Сварной шов с промежутками по длине |

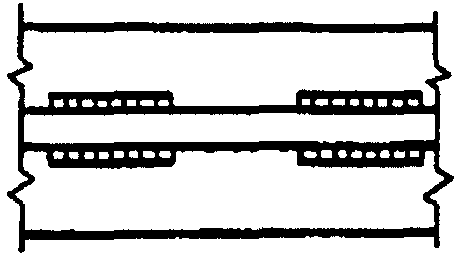

| 73. | Цепной прерывистый шов Цепной шов D. Symmetrisch unterbrochene Naht E. Chain intermittent weld; Chain intermittent fillet weld F. Soudure discontinue symmétrique | Двухсторонний прерывистый шов, у которого промежутки расположены по обеим сторонам стенки один против другого |

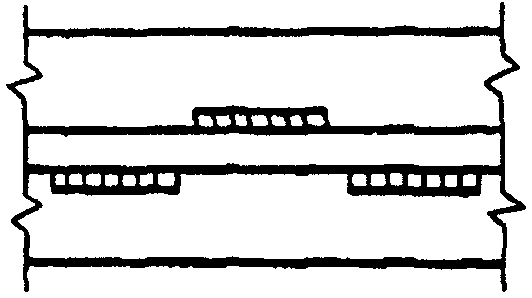

| 74. | Шахматный прерывистый шов Шахматный шов D. Unterbrochene versetzte Naht E. Staggered intermittent weld F. Soudure discontinue alternée | Двухсторонний прерывистый шов, у которого промежутки на одной стороне стенки расположены против сваренных участков шва с другой ее стороны |
| 75. | Многослойный шов D. Mehrlagennaht E. Multi-run weld; Multi-pass weld F. Soudure en plusieurs passes; Soudure \text{а} couches multiples; Soudure \text{а} plusieurs couches | |

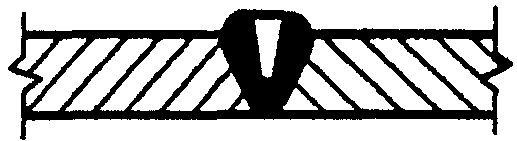

| 76. | Подварочный шов D. Gegennaht E. Sealing bead F. Cordon support; Cordon \text{а} l'envers | Меньшая часть двухстороннего шва, выполняемая предварительно для предотвращения прожогов при последующей сварке или накладываемая в последнюю очередь в корень шва |
| 77. | Прихватка D. Heftnaht E. Tack weld F. Soudure de pointage | Короткий сварной шов для фиксации взаимного расположения подлежащих сварке деталей |
| 78. | Монтажный шов D. Baustellenschweissnaht; Montageschweissung E. Site weld F. Soudure de montage | Сварной шов, выполняемый при монтаже конструкции |
| 79. | Валик D. Schweissraupe E. Weld bead; Bead F. Cordon | Металл сварного шва, наплавленный или переплавленный за один проход |
| 80. | Слой сварного шва Слой D. Lage E. Layer F. Couche | Часть металла сварного шва, которая состоит из одного или нескольких валиков, располагающихся на одном уровне поперечного сечения шва |

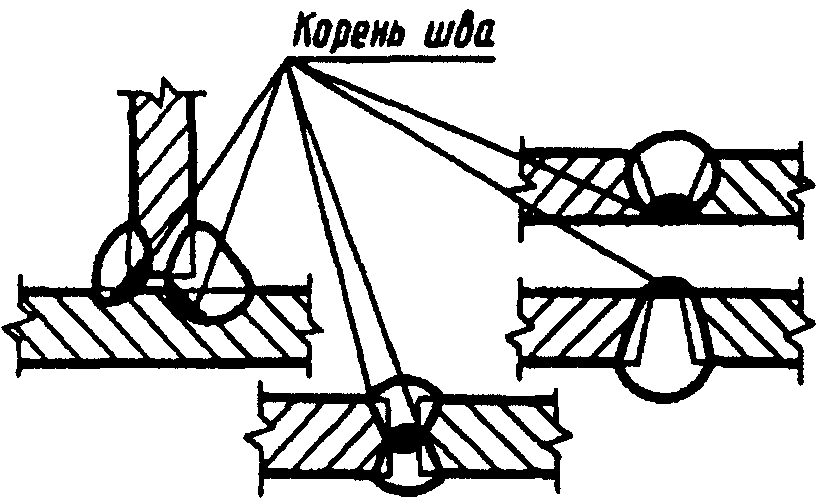

| 81. | Корень шва D. Nahtwurzel; Wurzel E. Weld root F. Racine de la soudure | Часть сварного шва, наиболее удаленная от его лицевой поверхности |

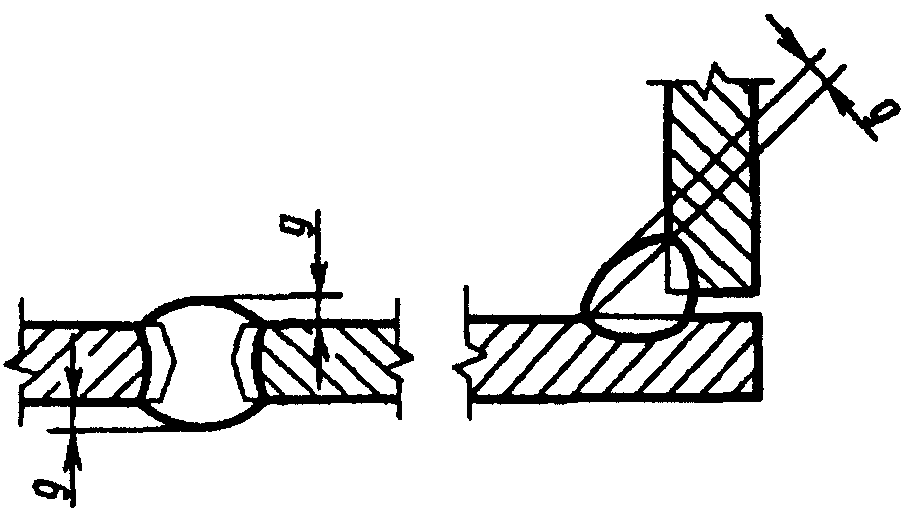

| 82. | Выпуклость сварного шва Выпуклость шва Ндп. Усиление шва D. Nahtüberhöhung E. Weld reinforcement; Weld convexity F. Surépaisseur de la soudure | Выпуклость шва, определяемая расстоянием между плоскостью, проходящей через видимые линии границы сварного шва с основным металлом, и поверхностью сварного шва, измеренным в месте наибольшей выпуклости |
| 83. | Вогнутость углового шва Вогнутость шва Ндп. Ослабление шва D. Konkavität der Kehlnaht E. Fillet weld concavity F. Concavité de la soudure | Вогнутость, определяемая расстоянием между плоскостью, проходящей через видимые линии границы углового шва с основным металлом, и поверхностью шва, измеренным в месте наибольшей вогнутости |

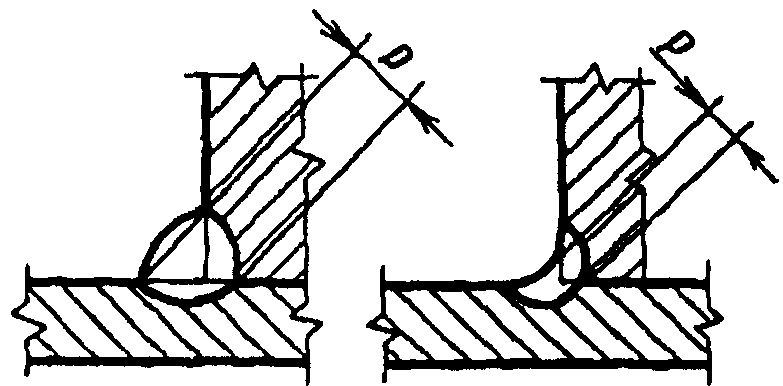

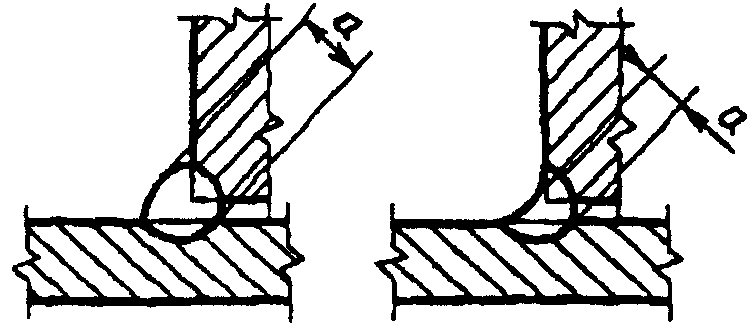

| 84. | Толщина углового шва D. Nahthöhe ; Kehlnahtdicke E. Fillet weld throat thickness F. Epaisseur \text{а} clin; Epaisseur d'une soudure en angle | Наибольшее расстояние от поверхности углового шва до точки максимального проплавления основного металла |

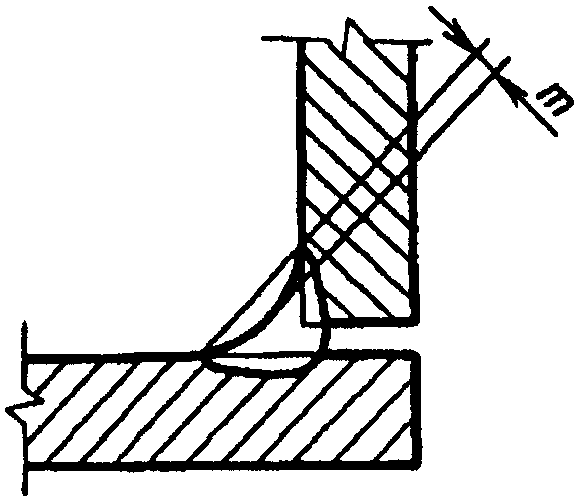

| 85. | Расчетная высота углового шва Расчетная высота шва D. Rechnerische Nahtdicke E. Design throat thickness F. Epaisseur nominale de la soudure | Длина перпендикуляра, опущенного из точки максимального проплавления в месте сопряжения свариваемых частей на гипотенузу наибольшего вписанного во внешнюю часть углового шва прямоугольного треугольника |

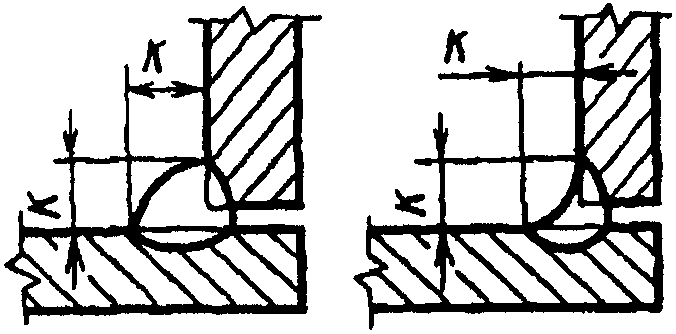

| 86. | Катет углового шва Катет шва D. Schenkellänge ; Nahtschenkel E. Fillet weld leg F. Côte de la soudure d'angle | Кратчайшее расстояние от поверхности одной из свариваемых частей до границы углового шва на поверхности второй свариваемой части |
| 87. | Ширина сварного шва Ширина шва D. Nahtbreite E. Weld width F. Largeur de la soudure | Расстояние между видимыми линиями сплавления на лицевой стороне сварного шва при сварке плавлением |
| 88. | Коэффициент формы сварного шва Коэффициент формы шва D. Nahtformfaktor E. Weld shape factor; Weld geometry factor F. Facteur géométrique de la soudure | Коэффициент, выражаемый отношением ширины стыкового или углового шва к его толщине |
| 89. | Механическая неоднородность сварного соединения Механическая неоднородность D. Mechanishe Inhomogenität E. Mechanical heterogeneity F. mécanique Hétérogénéité | Различие механических свойств отдельных участков сварного соединения |
| 90. | Мягкая прослойка сварного соединения Мягкая прослойка D. Weiche Zwischenlage E. Soft interlayer F. Couche intermédiére douce | Участок сварного соединения, в котором металл имеет пониженные показатели твердости и (или) прочности по сравнению с металлом соседних участков |
| 91. | Твердая прослойка сварного соединения Твердая прослойка D. Harte Zwischenlage E. Hard interlayer F. Couche intermédiére dure | Участок сварного соединения, в котором металл имеет повышенные показатели твердости и (или) прочности по сравнению с металлом соседних участков |
| 92. | Разупрочненный участок сварного соединения Разупрочненный участок D. Infestigte Zone E. Weakened zone F. Zone affaiblie | Участок зоны термического влияния, в котором произошло снижение прочности основного металла |
| 93. | Контактное упрочнение мягкой прослойки Контактное упрочнение D. Lokale Verfestigung E. Local strengthening F. Raffermissement locale | Повышение сопротивления деформированию мягкой прослойки сварного соединения за счет сдерживания ее деформаций соседними более прочными его частями |
| ТЕХНОЛОГИЯ СВАРКИ | ||
| 94. | Направление сварки D. Schweissrichtung E. Direction of welding F. Sens de la soudure; Direction de la soudure | Направление движения источника тепла вдоль продольной оси сварного соединения |

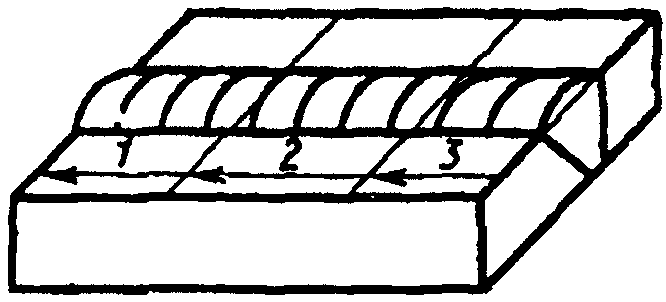

| 95. | Обратноступенчатая сварка D. Pilgerschrittschweissen E. Back-step sequence; Back-step welding; Step-back welding F. Soudage \text{а} pas de pélerine | Сварка, при которой сварной шов выполняется следующими один за другим участками в направлении, обратном общему приращению длины шва |

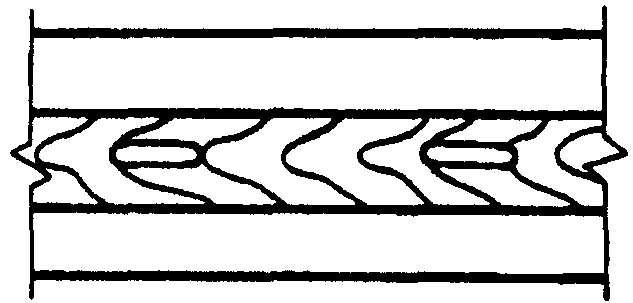

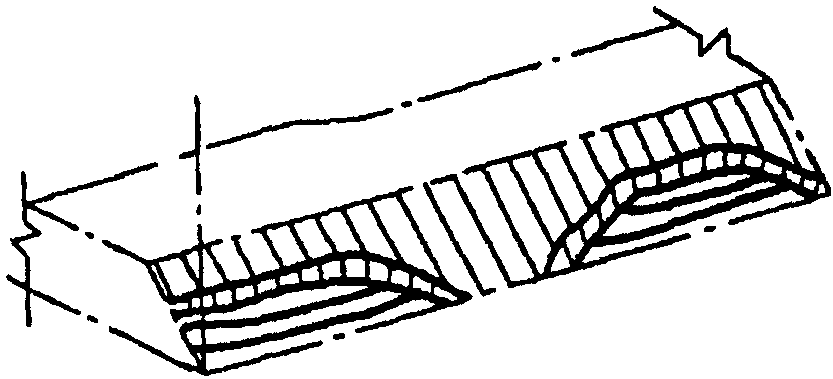

| 96. | Сварка блоками D. Absatzweises Mehrlagenschweissen E. Block sequence F. Soudage par blocs successifs | Обратноступенчатая сварка, при которой многослойный шов выполняют отдельными участками с полным заполнением каждого из них |

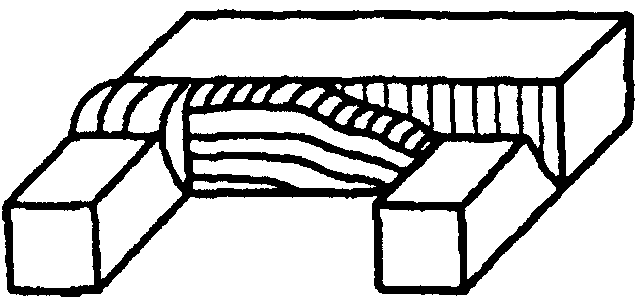

| 97. | Сварка каскадом D. Kackadenschweissung E. Cascade welding F. Soudage en cascade | Сварка, при которой каждый последующий участок многослойного шва перекрывает весь предыдущий участок или его часть |
| 98. | Проход при сварке Проход D. Schweissgang E. Pass; Run F. Passe | Однократное перемещение в одном направлении источника тепла при сварке и (или) наплавке |
| 99. | Сварка напроход D. Einrichtungschweissen E. One direction welding F. Soudage dans un sens | Сварка, при которой направление сварки неизменно |

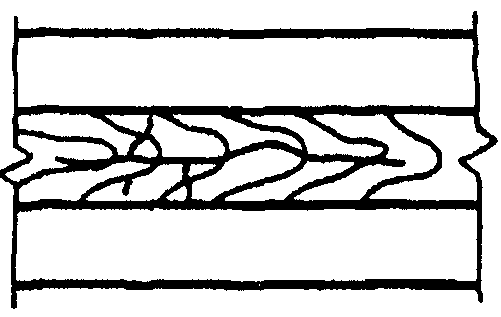

| 100. | Сварка вразброс D. Absatzweises Schweissen E. Skip welding F. Soudage fractionnée | Сварка, при которой сварной шов выполняется участками, расположенными в разных местах по его длине |
| 101. | Сварка сверху вниз D. Fallnahtschweissen; Abwärtsschweissen E. Downhill welding F. Soudage descendant | Сварка плавлением в вертикальном положении, при которой сварочная ванна перемещается сверху вниз |
| 102. | Сварка снизу вверх D. Aufwärtsschweissen E. Uphill welding F. Soudage montant; Soudage ascendant | Сварка плавлением в вертикальном положении, при которой сварочная ванна перемещается снизу вверх |
| 103. | Сварка на спуск D. Bergabschweissen E. Downward welding (in the inclined position) F. Soudage descendant (en position inclinée ) | Сварка плавлением в наклонном положении, при которой сварочная ванна перемещается сверху вниз |
| 104. | Сварка на подъем D. Schrägaufwärtsschweissen Bergaufschweissen E. Upward welding (in the inclined position) F. Soudage montant (en position inclinée ) | Сварка плавлением в наклонном положении, при которой сварочная ванна перемещается снизу вверх |
| 105. | Сварка углом вперед D. Schweissen mit stechender Brennerstellung E. Welding with electrode inclined under acute angle F. Soudage avec électrode inclinée en avant | Дуговая сварка, при которой электрод наклонен под острым углом к направлению сварки |
| 106. | Сварка углом назад D. Schweissen mit schleppender Brennerstellung E. Welding with electrode inclined under obtuse angle F. Soudage avec électrode inclinée en arriére | Дуговая сварка, при которой электрод наклонен под тупым углом к направлению сварки |
| 107. | Сварка на весу D. Schweissen ohne Unterlage E. Welding without backing F. Soudage sans support | Односторонняя сварка со сквозным проплавлением кромок без использования подкладок |
| 108. | Сварка неповоротных стыков D. Schweissen in Zwangsposition E. Position pipe-welding; Orbital welding F. Soudage des joints fixes; Soudage orbital | Сварка по замкнутому контуру во всех пространственных положениях, при которой объект сварки неподвижен |
| 109. | Поддув защитного газа D. Schutzgaszufuhr von Rüshkseite der Naht E. Weld root gas shielding F. Protection par gas de la racine de soudure | Подача защитного газа к обратной стороне соединяемых частей для защиты их при сварке от воздействия воздуха |
| 110. | Разделка кромок D. Fugenvorbereitung; Kantenvorbereitung; Nahtvorbereitung E. Edge preparation F. Préparation des bords; Chanfreinage | Придание кромкам, подлежащим сварке, необходимой формы |

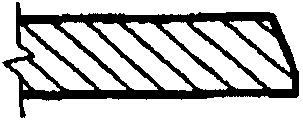

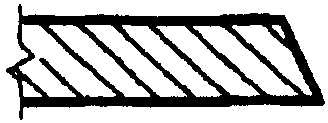

| 111. | Скос кромки D. Kantenabschrägung E. Edge bevelling F. Chanfrein | Прямолинейный наклонный срез кромки, подлежащей сварке |
| 112. | Притупление кромки D. Stegflanke E. Root face F. Méplat ; Talon | Нескошенная часть торца кромки, подлежащей сварке |
| 113. | Угол скоса кромки Угол скоса D. Abschrägungswinkel E. Bevel angle F. Angle du chanfrein (de chanfreinage) | Острый угол между плоскостью скоса кромки и плоскостью торца |

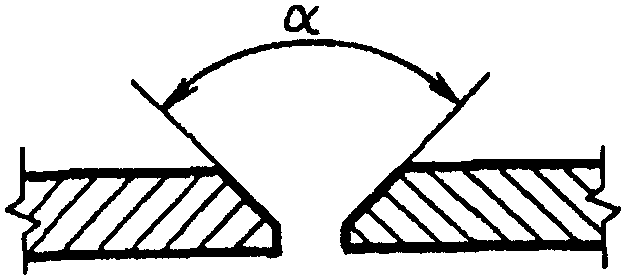

| 114. | Угол разделки кромок Угол разделки D. Öffnungswinkel E. Groove angle F. Angle d'ouverture | Угол между скошенными кромками свариваемых частей |
| 114а. | Зазор D. Spalt; Spaltbreite; Stegabstand E. Gap; Air gap; Root opening F. Ecartment des bords | Кратчайшее расстояние между кромками собранных для сварки деталей |
| 115. | Основной металл D. Grandwerkstoff E. Base metal; Parent metal F. Métal de base | Металл подвергающихся сварке соединяемых частей |
| 116. | Глубина проплавления D. Einbrabdtiefe E. Depth of penetration F. Profondeur de pénétration | Наибольшая глубина расплавления основного металла в сечении шва или наплавленного валика |
| 117. | Сварочная ванна D. Schweissbad E. Welding pool; Welding bath; Welding puddle F. Bain de fusion; Bain de soudage | Часть металла свариваемого шва, находящаяся при сварке плавлением в жидком состоянии |
| 118. | Кратер D. Krater E. Crater F. Cratère | Углубление, образующееся в конце валика под действием давления дуги и объемной усадки металла шва |
| 119. | Присадочный металл D. Zusatzwerkstoff; Zusatzmetal E. Filler metal F. Métal d'apport | Металл для введения в сварочную ванну в дополнение к расплавленному основному металлу |
| 120. | Наплавленный металл D. Eingetragenes Schweissgut; Reines Schweissgut E. Deposited metal F. déposée Métal | Переплавленный присадочный металл, введенный в сварочную ванну или наплавленный на основной металл |
| 121. | Металл шва D. Schweissgut E. Weld metal F. Métal de la soudure | Сплав, образованный расплавленным основным и наплавленным металлами или только переплавленным основным металлом |
| 122. | Провар D. Einbrand E. Complete fusion F. Fusion complète | Сплошная металлическая связь между свариваемыми поверхностями основного металла, слоями и валиками сварного шва |
| 123. | Зона сплавления при сварке Зона сплавления D. Zusammenschmelzzone E. Fusion zone F. Zone de liaison | Зона частично оплавившихся зерен на границе основного металла и металла шва |
| 124. | Зона термического влияния при сварке Зона термического влияния Ндп. Переходная зона D. Wärmeeinflusszone E. Heat affected zone F. Zone thermiquement affectée ; Zone influencée thermiquement | Участок основного металла, не подвергшийся расплавлению, структура и свойства которого изменились в результате нагрева при сварке или наплавке |
| 125. | Сжатая дуга D. Eingeschnürter Lichtbogen E. Constricted arc F. Arc contracté ; Arc étranglé | Дуга, столб которой сжат с помощью сопла плазменной горелки, потока газа или внешнего электромагнитного поля |
| 126. | Дуга прямого действия D. Direktor Lichtbogen E. Transferred arc F. Arc transféré | Дуга, при которой объект сварки включен в цепь сварочного тока |
| 127. | Дуга косвенного действия D. Nichtübertragener Lichtbogen; Indirektor Lichtbogen E. Non-transferred arc F. Arc non transféré | Дуга, при которой объект сварки не включен в цепь сварочного тока |
| 128. | Прямая полярность D. Minuspolung; Normale Polung E. Straight polarity F. Polarité normale (directe) | Полярность, при которой электрод присоединяется к отрицательному полюсу источника питания дуги, а объект сварки — к положительному |
| 129. | Обратная полярность D. Pluspolung; Umgekehrte Polung E. Reversed polarity F. Polarité inverse (négative) | Полярность, при которой электрод присоединяется к положительному полюсу источника питания дуги, а объект сварки — к отрицательному |
| 130. | Магнитное дутье D. Magnetische Blaswirkung E. Magnetic arc blow F. Soufflage magnétique | Отклонение дуги в результате действия магнитных полей или ферромагнитных масс при сварке |
| 131. | Осадка при сварке Осадка D. Stauchen; Stauchung E. Upsetting F. Réfoulement | Операция местной пластической деформации свариваемых частей при сварке с применением давления |
| 132. | Грат при сварке Грат D. Schweissgrat E. Upset metal; Flash F. Métal refoulé ; Bavure | Металл, выдавленный за счет осадки при сварке |
| 133. | Угар при сварке Угар D. Abbrandverlust; Abbrand E. Burn-out loss; Burn-out; Burn-off; loss F. Perte de soudure | Потери металла на испарение и окисление при сварке |
| 134. | Установочная длина свариваемых частей Установочная длина D. Einspannlänge E. Initial extension F. Longueur hors-mors | Длина свариваемых частей, выступающих за зажимные приспособления при стыковой контактной сварке и сварке трением |
| 135. | Свариваемость D. Schweissbarkeit E. Weldability F. Soudabilité | По ГОСТ 29273 |
| 136. | Коэффициент расплавления D. Abschmelzkoeffizient; Abschmelzfaktor E. Fusion coefficient F. Coefficient de fusion | Коэффициент, выраженный отношением массы электрода, расплавленной за единицу времени горения дуги, отнесенной к единице сварочного тока |
| 137. | Коэффициент наплавки при сварке Коэффициент наплавки D. Auftragskoeffizient E. Metal deposit factor F. Coefficient de (déposition) dépôt | Коэффициент, выраженный отношением массы металла, наплавленной за единицу времени горения дуги, отнесенной к единице сварочного тока |
| 138. | Коэффициент потерь при сварке Коэффициент потерь D. Relativer Schweissgutverlust E. Relative loss of filler metal during deposition F. Coefficient de perte en métal | Коэффициент, выраженный отношением потерь металла при сварке на угар и разбрызгивание к массе расплавленного присадочного металла |
| 139. | Погонная энергия D. Streckenenergie E. Heat input F. Energie absorbée par unité de longueur | Энергия, затраченная на единицу длины сварного шва при сварке плавлением |
| ОБОРУДОВАНИЕ И МАТЕРИАЛЫ | ||
| 140. | Сварочный пост D. Scweissplatz (mit Ausrüstungen ) E. Welding station F. Poste de soudage | Специально оборудованное рабочее место для сварки |
| 141. | Сварочная установка D. Schweissanlage E. Welding machine F. Machine \text{а} souder | Установка, состоящая из источника питания, сварочного аппарата или машины для сварки и механизмов относительного перемещения сварочной аппаратуры и изделия |
| 142. | Автомат для дуговой сварки Автомат D. Lichtbogenschweissautomat E. Automatic arc welding machine F. Machine automatique de soudage \text{а} l'arc | Аппарат для автоматической дуговой сварки |
| 143. | Полуавтомат для дуговой сварки Полуавтомат D. Halbautomat für Lichtbogenschweissen E. Semi-automatic arc welding machine F. Machine semi-automatique de soudage \text{а} l'arc | Аппарат для механизированной дуговой сварки, включающий горелку и механизм подачи проволоки с ручным перемещением горелки |
| 144. | Сварочная головка D. Schweisskopf E. Welding head F. Tête de soudage | Устройство, осуществляющее подачу сварочной проволоки и поддержание заданного режима сварки. |
| Примечание. Сварочная головка может составлять часть автомата для дуговой сварки. | ||
| 145. | Мундштук сварочной головки D. Kontakt- und Führungsrohr E. Nozzle F. Buse | Часть сварочной головки, предназначенная для направления сварочной проволоки в зону сварки и подвода к ней электрического тока |
| 146. | Трактор для дуговой сварки D. Schweisstraktor E. Welding tractor F. Tracteur de soudage \text{а} l'arc | Переносной аппарат для дуговой сварки с самоходной тележкой, которая перемещает его вдоль свариваемых кромок по поверхности изделия или переносному пути |
| 147. | Горелка для дуговой сварки D. Lichtbogenschweissbrenner E. Arc welding torch F. Chalumeau (torche) de soudage \text{а} l'arc | Устройство для дуговой сварки в защитном газе или самозащитной проволокой, обеспечивающее подвод электрического тока к электроду и газа в зону дуги |
| 148. | Сопло горелки для дуговой сварки Сопло D. Düse E. Welding torch nozzle F. Buse de chalumeau (de torche) | Сопло для подвода и направления газа с целью защиты сварочной ванны и электрода от воздействия воздуха |
| 149. | Электрододержатель для дуговой сварки Электрододержатель D. Elektrodenhalter E. Electrode holder F. Porte — électrode | Приспособление для закрепления электрода и подвода к нему тока |
| 150. | Сварочный выпрямитель D. Schweissgleichrichter E. Welding rectifier F. Redresseur de soudage | - |
| 151. | Сварочный генератор D. Schweissgenerator E. Welding generator F. Générateur de soudage | |
| 152. | Сварочный агрегат D. Schweissagregat E. Welding set F. Groupe électrogène de soudage | Агрегат, состоящий из сварочного генератора и приводного двигателя |
| 153. | Сварочный преобразователь D. Schweissumformer E. Welding converter F. Convertisseur de soudage | Сварочный агрегат, в котором приводным двигателем является электрический двигатель |
| 154. | Горелка для газовой сварки Горелка D. Schweissbrenner E. Gas torch F. Chalumeau \text{а} gas | Устройство для газовой сварки с регулируемым смешением газов и созданием направленного сварочного пламени |
| 155. | Инжекторная горелка Ндп. Горелка низкого давления D. Injektorschweissbrenner; Saugschweissbrenner; Niederdruckschweissbrenner E. Injector blowpipe; Injector torch; Low-pressure torch (blowpipe) F. Chalumeau \text{а} basse pression; Chalumeau \text{а} injecteur | Горелка для газовой сварки со встроенным инжектором для подсоса горючего газа струей кислорода |
| 156. | Безынжекторная горелка Ндп. Горелка высокого давления D. Schweissbrenner ohne Injektor E. Pressure welding torch; Blowpipe without injector F. Chalumeau sans injecteur; Chalumeau \text{а} haute pression | Горелка для газовой сварки, в которой поступление горючего газа и кислорода в смеситель осуществляется под одинаковым давлением |
| 157. | Окислительное сварочное пламя Окислительное пламя D. Oxydierende Flamme E. Oxidizind flame | Сварочное пламя, в средней зоне которого имеется избыток кислорода |
| R. Flamme oxydante | ||
| 158. | Науглероживающее сварочное пламя | |
| Науглероживающее пламя | D. Aufkohlende Flamme E. Carburizing flame F. Flamme carburante Сварочное пламя, в средней зоне которого имеется свободный углерод 159. | Ацетиленовый генератор |
| D. Azetylenentwickler; | Azetylenerzeuger E. Acetylene generator F. d'acétylène Générateur Аппарат для получения ацетилена посредством разложения карбида кальция водой 160. | Электролизно-водный генератор |
| D. Wasser-Elektrolyse Generator | E. Water electrolytic generator F. Générateur d'électrolyse aqueuse Аппарат для получения водородно-кислородной смеси электролитическим разложением воды 161. | Газ-заменитель |
| D. Ersatzgas | E. Changing gas F. Gaz de remplacement Горючий газ, применяемый при газовой сварке и нагреве вместо ацетилена 162. | Механическое оборудование для сварки |
| D. Mechanische Schweissaus rüstungen | E. Machinery for welding F. Equipement méchanique de soudage Оборудование, предназначенное для установки свариваемых частей в удобное для сварки пространственное положение, перемещения их при сварке, а также для размещения и перемещения сварочного оборудования и сварщиков при выполнении сварочных операций 163. | Сварочный вращатель |
| D. Drehvorrichtung | E. Manipulator F. Positionneur; Manipulateur de soudage Устройство для вращения изделий при сварке кольцевых швов и наплавке поверхностей вращения 164. | Универсальный сварочный вращатель |
| D. Dreh- und Schwenkvorrichtung | E. Versatile welding rotator F. Manipulateur universet de soudage Сварочный вращатель для вращения свариваемых изделий с различными углами наклона оси вращения 165. | Роликовый сварочный вращатель |
| Роликовый вращатель | D. Rollen-Drehvorrichtung E. Driving roller device F. Manipulateur \text{а} rouleaux Сварочный вращатель, в котором вращение свариваемых изделий обеспечивается приводными роликами 166. | Сварочный кантователь |
| Кантователь | D. Kantapparat; Kanter E. Welding tilter F. Culbuteur de soudage Устройство для установки свариваемых частей в удобное для сварки положение 167. | Сварочный кондуктор |
| Кондуктор | D. Spannvorrichtung E. Jig; Fixture F. Dispositif de fixation; Monture Приспособление для сборки и закрепления друг относительно друга свариваемых частей в определенном положении 168. | Флюсовый аппарат |
| D. Pulverzufuhr-und-absaugvorrichtung | E. Flux apparatus F. Dispositif d'amendée de flux Аппарат для подачи или подачи и уборки сварочного флюса 169. | Подкладка |
| D. Feste Badsicherung | E. Backing bar; Fixed molten pool support F. Latte; Support Деталь или приспособление, устанавливаемые при сварке плавлением под кромки свариваемых частей 170. | Флюсовая подушка |
| D. Pulverkissen | E. Flux backing; Flux cushion F. Support de flux Подкладка в виде приспособления, удерживающего расплавленный металл ванны при помощи флюса 171. | Флюсо-медная подкладка |
| D. Kupfer-Schweisspulver-Unterlage | E. Combined copper-flux backing F. Latte en cuivre en flux Подкладка из медной пластины, покрытой тонким слоем флюса, обеспечивающая формирование шва, удерживание расплавляемого металла и отвод тепла 172. | Сварочная проволока |
| D. Schweissdraht | E. Welding wire F. Fil pour soudage; Fil (baguette) \text{а} souder Проволока для использования в качестве плавящегося электрода либо присадочного металла при сварке плавлением 173. | Электродная проволока |
| D. Elektrodendraht | E. Electrode wire F. Fil — électrode Сварочная проволока для использования в качестве плавящегося электрода 174. | Присадочная проволока |
| D. Zusatzdraht; | Schweisszusatzdraht E. Filler wire F. Fil d'apport (de soudure) Сварочная проволока, используемая как присадочный металл и не являющаяся электродом 175. | Самозащитная проволока |
| D. Selbstschutzdraht | E. Self-shielding wire F. autoprotége Fil — électrode Электродная проволока, содержащая вещества, которые защищают расплавленный металл от вредного воздействия воздуха при сварке 176. | Порошковая проволока |
| D. Pulverdraht; | Röhrchendraht E. Flux cored electrode (wire) F. Fil fourré Сварочная проволока, состоящая из металлической оболочки, заполненной порошкообразными веществами 177. | Неплавящийся электрод для дуговой сварки |
| Неплавящийся электрод | D. Nichtabschmelzende Elektrode E. Non-consumable electrode F. Electrode non consumable Деталь из электропроводного материала, включаемая в цепь сварочного тока для подвода его к сварочной дуге и не расплавляющаяся при сварке 178. | Плавящийся электрод для дуговой сварки |
| Плавящийся электрод | D. Abschmelzende Elektrode E. Consumable electrode F. Electrode consumable Металлический электрод, включаемый в цепь сварочного тока для подвода его к сварочной дуге, расплавляющийся при сварке и служащий присадочным металлом 179. | Покрытый электрод |
| D. Umhüllte Elektrode | E. Covered electrode; Coated electrode F. Electrode enrobée Плавящийся электрод для дуговой сварки, имеющий на поверхности покрытие, адгезионно связанное с металлом электрода 180. | Покрытие электрода |
| Покрытие | Ндп. Обмазка электрода D. Elektrodenumhüllung ; Elektrodenmantel E. Electrode coating F. Enrobage de l\primeélectrode ; d\primeélectrode Revêtement Смесь веществ, нанесенная на электрод для усиления ионизации, защиты от вредного воздействия среды, металлургической обработки сварочной ванны 181. | Коэффициент массы покрытия электрода |
| Коэффициент массы покрытия | D. Umhüllungsmassebeiwert E. Coating mass factor F. Facteur de masse du revêtement Коэффициент, выражаемый отношением массы покрытия к массе покрытой части стержня электрода 182. | Сварочный флюс |
| Флюс | D. Schweisspulver; Flussmittel; Pulver E. Welding flux F. Flux de soudage Материал, используемый при сварке для химической очистки соединяемых поверхностей и улучшения качества шва 183. | Флюс для дуговой сварки |
| D. Pulver für Lichtbogenschweissen | E. Arc welding flux F. Flux pour le soudage \text{а} l'arc Сварочный флюс, защищающий дугу и сварочную ванну от вредного воздействия окружающей среды и осуществляющий металлургическую обработку ванны 184. | Плавленый сварочный флюс |
| Плавленый флюс | D. Schmelzpulver E. Fused flux F. Flux fondu en poudre Флюс для дуговой сварки, полученный сплавлением его составляющих и последующей грануляцией расплава 185. | Керамический сварочный флюс |
| Керамический флюс | D. Sinterpulver für UP-Schweissen E. Ceramic agglomerated flux F. Flux céramique ; Flux aggloméré Флюс для дуговой сварки, полученный перемешиванием порошкообразных материалов со связующим веществом, грануляцией и последующей термической обработкой ДЕФЕКТЫ СВАРНЫХ СОЕДИНЕНИЙ | 186. |
| Трещина сварного соединения | ||
| Трещина | D. Riss E. Crack F. Fissure Дефект сварного соединения в виде разрыва в сварном шве и (или) прилегающих к нему зонах 187. | Продольная трещина сварного соединения |
| Продольная трещина | D. Längsriss E. Longitudinal crack F. Fissure longitudinale Трещина сварного соединения, ориентированная вдоль оси сварного шва |  188. Поперечная трещина сварного соединения |
| Поперечная трещина | D. Querriss E. Transverse crack F. Fissure transversale Трещина сварного соединения, ориентированная поперек оси сварного шва |  189. Разветвленная трещина сварного соединения |
| Разветвленная трещина | D. Verzweigter Riss E. Branched crack F. Fissure ramifiée Трещина сварного соединения, имеющая ответвления в различных направлениях |  190. Микротрещина сварного соединения |
| Микротрещина | D. Mikroriss E. Micro-crack F. Microfissure Трещина сварного соединения, обнаруженная при пятидесятикратном и более увеличении 191. | Усадочная раковина сварного шва |

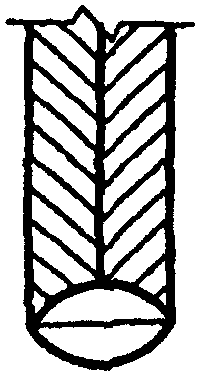

| Усадочная раковина | D. Lunker E. Shrinkage cavity F. Retassure Дефект в виде полости или впадины, образованный при усадке металла шва в условиях отсутствия питания жидким металлом |  192. Вогнутость корня шва |

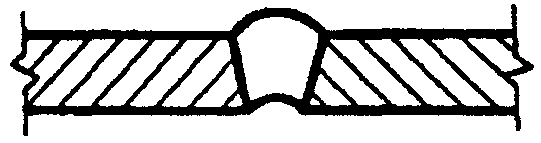

| D. Konkavität der Nahtwurzel | E. Root concavity F. Concavité de la racine (de la soudure) Дефект в виде углубления на поверхности обратной стороны сварного | одностороннего шва 193. Свищ в сварном шве |
| Свищ | D. Porengang E. Worm-hole F. Soufflure vermiculaire Дефект в виде воронкообразного углубления в сварном шве |  194. Пора в сварном шве |
| Пора | Ндп. Газовое включение D. Gaspore; Gaseinschluss E. Gas pore; Blowhole F. Porosité de la soudure Дефект сварного шва в виде полости округлой формы, заполненной газом 195. | Цепочка пор в сварном шве |

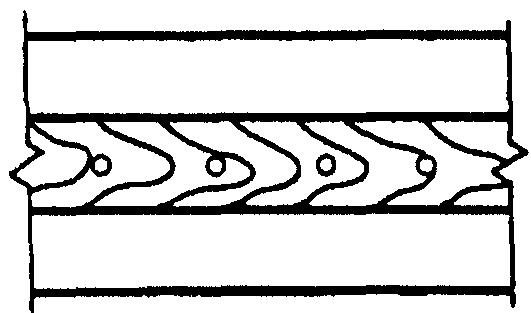

| Цепочка пор | D. Porenzeile E. Linear porosity F. Chaîne des pores Группа пор в сварном шве, расположенных в линию |  196. Непровар |
| D. Kaltschweissteile; | Einbrandfehler E. Lack of fusion F. Manque de pénétration Дефект в виде несплавления в сварном соединении вследствие неполного расплавления кромок или поверхностей ранее выполненных валиков сварного шва 197. | Прожог сварного шва |
| Прожог | D. Verbrannte Schweissnaht E. Burn-through F. Soudure brûlée Дефект в виде сквозного отверстия в сварном шве, образовавшийся в результате вытекания части металла сварочной ванны 198. | Шлаковое включение сварного шва |
| Шлаковое включение | D. Schlackeeinschluss E. Slag inclusion F. Inclusion du laitier Дефект в виде вкрапления шлака в сварном шве 199. | Брызги металла |
| D. Spritzer; | Metallspritzer E. Spatters F. Eclaboussures Дефект в виде затвердевших капель на поверхности сварного соединения 200. | Поверхностное окисление сварного соединения |
| Поверхностное окисление | D. Oberflache oxydation E. Surface oxidation F. Oxydation superficielle Дефект в виде окалины или пленки окислов на поверхности сварного соединения 201. | Подрез зоны сплавления |
| Подрез | D. Einbrandkerbe E. Undercut F. Morsure; Caniveau Дефект в виде углубления по линии сплавления сварного шва с основным металлом 202. | Наплыв на сварном соединении |
| Наплыв | Ндп. Стек D. Wulst E. Overlap F. Débordement Дефект в виде натекания металла шва на поверхность основного металла или ранее выполненного валика без сплавления с ним 203. | Смещение сваренных кромок |
| Смещение кромок | D. Kantenversats E. Edge displacement F. Dénivellation des bords Неправильное положение сваренных кромок друг относительно друга | (Измененная редакция, Изм. № 1, 2). |
АЛФАВИТНЫЙ УКАЗАТЕЛЬ РУССКИХ ТЕРМИНОВ
| Автомат | 142 |
|---|---|
| Автомат для дуговой сварки | 142 |
| Агрегат сварочный | 152 |
| Аппарат флюсовый | 168 |
| Брызги металла | 199 |
| Валик | 79 |
| Ванна сварочная | 117 |
| Включение газовое | 194 |
| Включение сварного шва шлаковое | 198 |
| Включение шлаковое | 198 |
| Вогнутость корня шва | 192 |
| Вогнутость шва | 83 |
| Вогнутость углового шва | 83 |
| Вращатель роликовый | 165 |
| Вращатель сварочный | 163 |
| Вращатель сварочный роликовый | 165 |
| Вращатель сварочный универсальный | 164 |
| Выпуклость шва | 82 |
| Выпуклость сварного шва | 82 |
| Выпрямитель сварочный | 150 |
| Высота углового шва расчетная | 85 |
| Высота шва расчетная | 85 |
| Газ-заменитель | 161 |
| Генератор ацетиленовый | 159 |
| Генератор сварочный | 151 |
| Генератор электролизно-водный | 160 |
| Глубина проплавления | 116 |
| Головка сварочная | 144 |
| Горелка | 154 |
| Горелка безынжекторная | 156 |
| Горелка высокого давления | 156 |
| Горелка для газовой сварки | 154 |
| Горелка для дуговой сварки | 147 |
| Горелка инжекторная | 155 |
| Горелка низкого давления | 155 |
| Грат | 132 |
| Грат при сварке | 132 |
| Длина свариваемых частей установочная | 134 |
| Длина установочная | 134 |
| Дуга косвенного действия | 127 |
| Дуга прямого действия | 126 |
| Дуга сжатая | 125 |
| Дутье магнитное | 130 |
| Зазор | 114а |
| Зона переходная | 124 |
| Зона сплавления | 123 |
| Зона сплавления при сварке | 123 |
| Зона термического влияния | 124 |
| Зона термического влияния при сварке | 124 |
| Кантователь | 166 |
| Кантователь сварочный | 166 |
| Катет шва | 86 |
| Катет углового шва | 86 |
| Кондуктор | 167 |
| Кондуктор сварочный | 167 |
| Конструкция сварная | 63 |
| Корень шва | 81 |
| Коэффициент массы покрытия | 181 |
| Коэффициент массы покрытия электрода | 181 |
| Коэффициент наплавки | 137 |
| Коэффициент наплавки при сварке | 137 |
| Коэффициент потерь | 138 |
| Коэффициент потерь при сварке | 138 |
| Коэффициент расплавления | 136 |
| Коэффициент формы шва | 88 |
| Коэффициент формы сварного шва | 88 |
| Кратер | 118 |
| Металл наплавленный | 120 |
| Металл основной | 115 |
| Металл присадочный | 119 |
| Металл шва | 121 |
| Микротрещина | 190 |
| Микротрещина сварного соединения | 190 |
| Мундштук сварочной головки | 145 |
| Наварка | 35 |
| Наплавка | 6 |
| Наплыв | 202 |
| Наплыв на сварном соединении | 202 |
| Направление сварки | 94 |
| Неоднородность механическая | 89 |
| Неоднородность сварного соединения механическая | 89 |
| Непровар | 196 |
| Обмазка электрода | 180 |
| Оборудование для сварки механическое | 162 |
| Окисление поверхностное | 200 |
| Окисление сварного соединения поверхностное | 200 |
| Осадка | 131 |
| Осадка при сварке | 131 |
| Ослабление шва | 83 |
| Пламя науглероживающее | 158 |
| Пламя окислительное | 157 |
| Пламя сварочное науглероживающее | 158 |
| Пламя сварочное окислительное | 157 |
| Поддув защитного газа | 109 |
| Подкладка | 169 |
| Подкладка флюсо-медная | 171 |
| Подрез | 201 |
| Подрез зоны сплавления | 201 |
| Подушка флюсовая | 170 |
| Покрытие | 180 |
| Покрытие электрода | 180 |
| Полярность обратная | 129 |
| Полярность прямая | 128 |
| Полуавтомат | 143 |
| Полуавтомат для дуговой сварки | 143 |
| Пора | 194 |
| Пора в сварном шве | 194 |
| Пост сварочный | 140 |
| Преобразователь сварочный | 153 |
| Притупление кромки | 112 |
| Прихватка | 77 |
| Провар | 122 |
| Проволока порошковая | 176 |
| Проволока присадочная | 174 |
| Проволока самозащитная | 175 |
| Проволока сварочная | 172 |
| Проволока электродная | 173 |
| Прожог | 197 |
| Прожог сварного шва | 197 |
| Прослойка мягкая | 90 |
| Прослойка сварного соединения мягкая | 90 |
| Прослойка сварного соединения твердая | 91 |
| Прослойка твердая | 91 |
| Проход | 98 |
| Проход при сварке | 98 |
| Разделка кромок | 110 |
| Раковина сварного шва усадочная | 191 |
| Раковина усадочная | 191 |
| Свариваемость | 135 |
| Сварка | 1 |
| Сварка автоматическая | 4 |
| Сварка аргонодуговая | 12 |
| Сварка блоками | 96 |
| Сварка в защитном газе | 11 |
| Сварка в защитном газе дуговая | 11 |
| Сварка взрывом | 45 |
| Сварка вибродуговая | 25 |
| Сварка в контролируемой атмосфере | 56 |
| Сварка вразброс | 100 |
| Сварка в твердом состоянии | 48 |
| Сварка в твердой фазе | 48 |
| Сварка в углекислом газе | 13 |
| Сварка в углекислом газе дуговая | 13 |
| Сварка высокочастотная | 44 |
| Сварка газовая | 32 |
| Сварка газопрессовая | 52 |
| Сварка газоэлектрическая | 11 |
| Сварка гравитационная | 27 |
| Сварка давлением | 48 |
| Сварка двухдуговая | 19 |
| Сварка двухэлектродная | 21 |
| Сварка диффузионная | 53 |
| Сварка дуговая | 7 |
| Сварка дуговая автоматическая | 18 |
| Сварка дуговая механизированная | 17 |
| Сварка дуговая подводная | 14 |
| Сварка дуговая полуавтоматическая | 17 |
| Сварка дуговая ручная | 16 |
| Сварка дуговая точечная | 24 |
| Сварка импульсно-дуговая | 15 |
| Сварка каскадом | 97 |
| Сварка контактная | 36 |
| Сварка контактная стыковая | 37 |
| Сварка контактная точечная | 40 |
| Сварка контактная шовная | 42 |
| Сварка кузнечная | 50 |
| Сварка лазерная | 31 |
| Сварка лежачим электродом | 26 |
| Сварка магнитно-импульсная | 46 |
| Сварка механизированная | 3 |
| Сварка многодуговая | 20 |
| Сварка многоэлектродная | 22 |
| Сварка на весу | 107 |
| Сварка наклонным электродом | 27 |
| Сварка на подъем | 104 |
| Сварка на проход | 99 |
| Сварка на спуск | 103 |
| Сварка неплавящимся электродом | 9 |
| Сварка неплавящимся электродом дуговая | 9 |
| Сварка неповоротных стыков | 108 |
| Сварка обратноступенчатая | 95 |
| Сварка оплавлением | 38 |
| Сварка оплавлением стыковая | 38 |
| Сварка печная | 49 |
| Сварка плавлением | 5 |
| Сварка плавящимся электродом | 8 |
| Сварка плавящимся электродом дуговая | 8 |
| Сварка плазменная | 28 |
| Сварка плазменнодуговая | 28 |
| Сварка плазменной дугой | 28 |
| Сварка подводная | 14 |
| Сварка под водой дуговая | 14 |
| Сварка по флюсу | 23 |
| Сварка по флюсу дуговая | 23 |
| Сварка под флюсом | 10 |
| Сварка под флюсом дуговая | 10 |
| Сварка прокаткой | 51 |
| Сварка расщепленным электродом | 21 |
| Сварка рельефная | 41 |
| Сварка роликовая | 42 |
| Сварка ручная | 2 |
| Сварка с применением давления | 34 |
| Сварка сверху вниз | 101 |
| Сварка сопротивлением | 39 |
| Сварка сопротивлением стыковая | 39 |
| Сварка стыковая | 37 |
| Сварка снизу вверх | 102 |
| Сварка термитная | 33 |
| Сварка точечная | 40 |
| Сварка трением | 47 |
| Сварка углом вперед | 105 |
| Сварка углом назад | 106 |
| Сварка ультразвуковая | 54 |
| Сварка холодная | 55 |
| Сварка шлаковая | 29 |
| Сварка шовная | 42 |
| Сварка шовно-стыковая | 43 |
| Сварка электронно-лучевая | 30 |
| Сварка электрошлаковая | 29 |
| Свищ | 193 |
| Свищ в сварном шве | 193 |
| Скос кромки | 111 |
| Слой | 80 |
| Слой сварного шва | 80 |
| Смещение кромок | 203 |
| Смещение сваренных кромок | 203 |
| Соединение боковое | 62 |
| Соединение впритык | 61 |
| Соединение нахлесточное | 60 |
| Соединение сварное | 57 |
| Соединение стыковое | 58 |
| Соединение тавровое | 61 |
| Соединение торцовое | 62 |
| Соединение угловое | 59 |
| Сопло | 148 |
| Сопло горелки для дуговой сварки | 148 |
| Стек | 202 |
| Толщина углового шва | 84 |
| Точка сварная | 69 |
| Трактор для дуговой сварки | 146 |
| Трещина | 186 |
| Трещина поперечная | 188 |
| Трещина продольная | 187 |
| Трещина разветвленная | 189 |
| Трещина сварного соединения | 186 |
| Трещина сварного соединения поперечная | 188 |
| Трещина сварного соединения продольная | 187 |
| Трещина сварного соединения разветвленная | 189 |
| Угар | 133 |
| Угар при сварке | 133 |
| Угол разделки | 114 |
| Угол разделки кромок | 114 |
| Угол скоса | 113 |
| Угол скоса кромки | 113 |
| Узел сварной | 64 |
| Упрочнение контактное | 93 |
| Упрочнение мягкой прослойки контактное | 93 |
| Усиление шва | 82 |
| Установка сварочная | 141 |
| Участок разупрочненный | 92 |
| Участок сварочного соединения разупрочненный | 92 |
| Флюс | 182 |
| Флюс для дуговой сварки | 183 |
| Флюс керамический | 185 |
| Флюс плавленый | 184 |
| Флюс сварочный | 182 |
| Флюс сварочный керамический | 185 |
| Флюс сварочный плавленый | 184 |
| Цепочка пор | 195 |
| Цепочка пор в сварном шве | 195 |
| Ширина шва | 87 |
| Ширина сварного шва | 87 |
| Шов | 65 |
| Шов многослойный | 75 |
| Шов монтажный | 78 |
| Шов непрерывный | 71 |
| Шов подварочный | 76 |
| Шов прерывистый | 72 |
| Шов прерывистый цепной | 73 |
| Шов прерывистый шахматный | 74 |
| Шов сварной | 65 |
| Шов сплошной | 71 |
| Шов стыковой | 66 |
| Шов точечный | 68 |
| Шов угловой | 67 |
| Шов цепной | 73 |
| Шов шахматный | 74 |
| Электрод для дуговой сварки неплавящийся | 177 |
| Электрод для дуговой сварки плавящийся | 178 |
| Электрод неплавящийся | 177 |
| Электрод плавящийся | 178 |
| Электрод покрытый | 179 |
| Электрододержатель | 149 |
| Электрододержатель для дуговой сварки | 149 |
| Энергия погонная | 139 |
| Ядро точки | 70 |
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА НЕМЕЦКОМ ЯЗЫКЕ
| Abbrand | 133 |
|---|---|
| Abbrandverlust | 133 |
| Abbrennstumpfschweissen | 38 |
| Absatzweises Mehrlagenschweissen | 96 |
| Absatzweises Schweissen | 100 |
| Abschmelzende Elektrode | 178 |
| Abschmelzfaktor | 136 |
| Abschmelzkoeffizient | 136 |
| Abschrägungswinkel | 113 |
| Abwärtsschweissen | 101 |
| Aluminothermisches Schweissen | 33 |
| Argonarc-Schweissen | 12 |
| Argon-Lichtbogenschweissen | 12 |
| Aufkohlende Flamme | 158 |
| Auftragskoeffizient | 137 |
| Auftragsschweissen | 6 |
| Auftragsschweissen mit Druck | 35 |
| Aufwärtsschweissen | 102 |
| Automatisches Lichtbogenschweissen | 18 |
| Automatisches Schweissen | 4 |
| Azetylenentwickler | 159 |
| Azetylenerzeuger | 159 |
| Baustellenschweissnaht | 78 |
| Bergabschweissen | 103 |
| Bergaufschweissen | 104 |
| Buckelschweissen | 41 |
| CO_{2} - Schutzgasschweissen | 13 |
| CO_{2} - Schweissen | 13 |
| Diffusionsschweissen 2 |
|
| Direktor Lichtbogen | 126 |
| Doppellichtbogenschweissen | 19 |
| Dreh- und Schwenkvorrichtung | 164 |
| Drehvorrichtung | 163 |
| Druckschweissen | 48 |
| Durchlaufende Naht | 71 |
| Düse | 148 |
| Eckstoss | 59 |
| Eckverbindung | 59 |
| E-Handschweissen | 16 |
| ENV-Schweissen | 26 |
| Einbrand | 122 |
| Einbrandfehler | 196 |
| Einbrandkerbe | 201 |
| Einbrandtiefe | 116 |
| Eingeschnürter Lichtbogen | 125 |
| Eingetragenes Schweissgut | 120 |
| Einrichtungschweissen | 99 |
| Einspannlänge | 134 |
| Elektrodendraht | 173 |
| Elektrodenhalter | 149 |
| Elektrodenmantel | 180 |
| Elektrodenumhüllung | 180 |
| Elektronenstrahlschweissen | 30 |
| Elektroschlackeschweissen | 29 |
| Ersatzgas | 161 |
| ES-Schweissen | 29 |
| Explosionschweissen | 45 |
| Fallnahtschweissen | 10 |
| Feste Badsicherung 169 |
|
| Feuerschweissen | 49 |
| Flussmittel | 182 |
| Fugenvorbereitung | 110 |
| Gaseinschluss | 194 |
| Gaspore | 194 |
| Gaspressschweissen | 52 |
| Gasschmelzschweissen | 32 |
| Gasschweissen | 32 |
| Gegennaht | 76 |
| Grandwerkstoff | 115 |
| Halbautomat für Lichtbogenschweissen | 143 |
| Hammerschweissen | 50 |
| Handlichtbogenschweissen | 16 |
| Handschweissen | 2 |
| Harte Zwischenlage | 9 |
| Heftnaht | 77 |
| Hochfrequenzschweissen 44 |
|
| Impulslichtbogenschweissen | 5 |
| Indirektor Lichtbogen | 127 |
| Infestigte Zone | 92 |
| Injektorschweissbrenner 155 |
|
| Kaltpressschweissen | 55 |
| Kaltschweissen | 55 |
| Kaltschweissteile | 196 |
| Kantapparat | 166 |
| Kantenabschrägung | 111 |
| Kantenversatz | 203 |
| Kantenvorbereitung | 110 |
| Kanter | 166 |
| Kaskadenschweissung | 97 |
| Kehlnaht | 67 |
| Kehlnahtdicke | 84 |
| Konkavität der Kehlnaht | 83 |
| Konkavität der Nahtwurzel | 192 |
| Kontakt- und Führungsrohr | 145 |
| Krater | 19 |
| Kupfer-Schweisspulver-Unterlage | 171 |
| Lage | 80 |
| Längsriss | 187 |
| Laserschweissen 31 |
|
| Laserstrahlschweissen | 31 |
| Lichtbogenhandschweissen | 16 |
| Lichtbogenschweissautomat | 142 |
| Lichtbogenschweissbrenner | 147 |
| Lichtbogenschweissen | 7 |
| Lichtbogenschweissen mit abschmelzender Elektrode | 8 |
| Lichtbogenschweissen unter Wasser | 14 |
| Lichtbogenschweissen mit vibrierender Elektrode | 25 |
| Lichtbogenschweissen von Hand | 16 |
| Lichtbogenpunktschweissen | 24 |
| Lokale Verfestigung | 93 |
| Lunker | 191 |
| Magnet-Impuls Schweissen | 46 |
| Magnetische Blaswirkung | 130 |
| Manuelles Lichtbogenschweissen | 16 |
| Manuelles Schweissen | 2 |
| Maschinelles Schweissen | 3 |
| Mechanische Inhomogenität | 89 |
| Mechanische Schweissausrüstungen | 162 |
| Mechanisiertes Lichtbogenschweissen | 17 |
| Mechanisiertes Schweissen | 3 |
| Mehrdrahtschweissen | 22 |
| Mehrfachlichtbogenschweissen | 20 |
| Mehrlagennaht | 75 |
| Metallspritzer | 199 |
| Mikroriss | 190 |
| Minuspolung | 128 |
| Montageschweissung | 78 |
| Nahtbreite | 87 |
| Nahtformfaktor | 88 |
| Nahthöhe | 84 |
| Nahtschenkel | 86 |
| Nahtschweissen | 42 |
| Nahtüberhöhung | 82 |
| Nahtvorbereitung | 110 |
| Nahtwurzel | 81 |
| Nichtabschmelzende Elektrode | 177 |
| Nichtübertragener Lichtbogen | 127 |
| Niederdruckschweissbrenner | 155 |
| Normale Polung | 128 |
| Oberflache oxydation | 200 |
| Öffnungswinkel | 114 |
| Öxydierende Flamme | 157 |
| Pilgerschrittschweissen | 95 |
| Plasmaschweissen | 28 |
| Pluspolung | 129 |
| Porengang | 193 |
| Porenzeile | 195 |
| Pressschweissen | 48 |
| Pressstumpfschweissen | 39 |
| Pulver | 182 |
| Pulver für Lichtbogenschweissen | 183 |
| Pulverdraht | 176 |
| Pulverkissen | 170 |
| Pulverzufuhr- und-absaugvorrichtung | 168 |
| Punktschweissen | 40 |
| Punktschweissung | 68 |
| Querriss | 188 |
| Rechnerische Nahtdicke | 85 |
| Reibschweissen | 47 |
| Reines Schweissgut | 120 |
| Relativer Schweissgutverlust | 138 |
| Riss | 186 |
| Röhrchendraht | 176 |
| Rollen-Drehvorrichtung | 165 |
| Rollennahtschweissen | 42 |
| Rollennahtschweissen von Stumpfstösse | 43 |
| Rollennaht-Widerstandsschweissen | 42 |
| Saugschweissbrenner | 155 |
| Schenkellänge | 86 |
| Schlackeeinschluss | 198 |
| Schmelzpulver | 184 |
| Schmelzschweissen | 5 |
| Schrägaufwärtsschweissen | 104 |
| Schutzgaslichtbogenschweissen | 11 |
| Schutzgasschweissen | 11 |
| Schutzgaszufuhr von Rückseite der Naht | 109 |
| Schwehrkraftschweissen | 27 |
| Schweissagregat | 152 |
| Schweissanlage | 141 |
| Schweissbad | 117 |
| Schweissbarkeit | 135 |
| Schweissbrenner | 154 |
| Schweissbrenner ohne Injektor | 156 |
| Schweissdraht | 172 |
| Schweisseinheit | 64 |
| Schweissen | 1 |
| Schweissen in kontrolierter Atmosphäre | 56 |
| Schweissen in Zwangsposition | 108 |
| Schweissen mit abschmelzender Elekrode | 8 |
| Schweissen mit Doppelelektrode | 21 |
| Schweissen mit Druck | 34 |
| Schweissen mit liegen der Elektrode | 26 |
| Schweissen mit Mehrfachelektrode | 22 |
| Schweissen mit nichtabschmelzender Elektrode | 9 |
| Schweissen mit Pulverzugabe | 23 |
| Schweissen mit schleppender Brennerstellung | 106 |
| Schweissen mit stechender Brennerstellung | 105 |
| Schweissen mit Zwillingselektrode | 21 |
| Schweissen ohne Unterlage | 107 |
| Schweissgang | 98 |
| Schweissgenerator | 151 |
| Schweissgleichrichter | 150 |
| Schweissgrat | 132 |
| Schweissgut | 121 |
| Schweisskonstruktion | 63 |
| Schweisskopf | 144 |
| Schweisslinse | 70 |
| Schweissnaht | 65 |
| Schweissplatz (mit Ausrüstungen ) | 140 |
| Schweisspulver | 182 |
| Schweisspunkt | 69 |
| Schweissraupe | 79 |
| Schweissrichtung | 94 |
| Schweissteil | 64 |
| Schweisstraktor | 146 |
| Schweisstromquellen | 151 |
| Schweissumformer | 153 |
| Schweissverbindung | 57 |
| Schweisszusatzdraht | 174 |
| Selbstschutzdraht | 175 |
| Sinterpulver für UP-Schweissen | 185 |
| Spalt | 114а |
| Spaltbreite | 114а |
| Spannvorrichtung | 167 |
| Speisequelle | 51 |
| Sprengschweissen | 45 |
| Spritzer | 199 |
| Stauchen | 131 |
| Stauchung | 131 |
| Stegabstand 114а |
|
| Stegflanke | 112 |
| Stirnstoss | 62 |
| Stossnaht | 66 |
| Streckenenergie | 139 |
| Stumpfnaht | 66 |
| Stumpfschweissverbindung | 58 |
| Stumpfstoss | 58 |
| Symmetrisch unterbrochene Naht | 73 |
| Thermitschweissen | 33 |
| T-Stoss | 61 |
| T-Verbindung | 61 |
| Überlappstoss | 60 |
| Überlappverbindung | 60 |
| Ultraschallschweissen | 54 |
| Umgekehrte Polung | 129 |
| Umhüllte Elektrode | 179 |
| Umhüllungsmassebeiwert | 181 |
| Unterbrochene Naht | 72 |
| Unterbrochene versetzte Naht | 74 |
| Unterpulverlichtbogenschweissen | 10 |
| Unterpulverschweissen | 10 |
| Unterschienenschweissen | 26 |
| Unterwasserschweissen | 14 |
| UP-Schweissen | 10 |
| Verbrannte Schweissnaht | 197 |
| Verzweigter Riss | 189 |
| Vollautomatisches Schweissen | 4 |
| Walzschweissen | 51 |
| Wärmeeinflusszone | 124 |
| Wasser-Elektrolyse Generator | 160 |
| Weiche Zwischenlage | 90 |
| Widerstandsschweissen | 36 |
| Widerstandsstumpfschweissen | 37 |
| Wulst | 202 |
| Wurzel | 81 |
| Zusammenschmelzzone | 123 |
| Zusatzmetall | 119 |
| Zusatzwerkstoff | 119 |
| Zusatztdraht | 174 |
| Zweielektrodenschweissen | 21 |
| Zweilichtbogenschweissen | 19 |
| АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА АНГЛИЙСКОМ ЯЗЫКЕ | |
| Acetylene generator | |
| 159 | Air gap |
| 114а | Arc spot welding |
| 24 | Arc welding |
Non-consumable electrode arc welding
Pressure welding with furnace heating
Relative loss of filler metal during deposition
Upward welding (in the inclined position)
Vibrating elecrode arc welding
Welding under controlled atmosphere
Welding with electrode inclined under acute angle
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА ФРАНЦУЗСКОМ ЯЗЫКЕ
| Angle d'ouverture | 114 |
|---|---|
| Angle du chanfrein (de chanfreinage) | 113 |
| Arc contracté | 125 |
| Arc étranglé | 125 |
| Arc non transféré | 127 |
| Arc transféré | 126 |
| Assemblage \text{а} recouvrement | 60 |
| Assemblage en bout | 58 |
| Assemblage en T | 61 |
| Assemblage soudée | 57, 64 |
| Bain de fusion | 117 |
| Bain de soudage | 117 |
| Bavure | 132 |
| Buse | 145 |
| Buse de chalumeau (de torche) | 148 |
| Caniveau | 201 |
| Chaîne des pores | 195 |
| Chalumeau \text{а} basse pression | 155 |
| Chalumeau \text{а} gas | 154 |
| Chalumeau \text{а} haute pression | 156 |
| Chalumeau \text{а} injecteur | 155 |
| Chalumeau (torche) de soudage \text{а} l'arc | 147 |
| Chalumeau sans injecteur | 156 |
| Chanfrein | 111 |
| Chanfreinage | 110 |
| Coefficient de (déposition) dépôt | 137 |
| Coefficient de fusion | 136 |
| Coefficient de perte en métal | 138 |
| Concavité de la racine (de la soudure) | 192 |
| Concavité de la soudure | 83 |
| Construction soudée | 63 |
| Convertisseur de soudage | 153 |
| Cordon | 79 |
| Cordon \text{а} l'envers | 76 |
| Cordon support | 76 |
| Côte de la soudure d'angle | 86 |
| Couche | 80 |
| Couche intermédiaire douce | 90 |
| Couche intermédiaire dure | 91 |
| Cratère | 118 |
| Culbuteur de soudage | 166 |
| Débordement | 202 |
| Dénivellation des bords | 203 |
| Déposition | 6 |
| Direction de la soudure | 94 |
| Dispositif d\prime amenée de flux | 168 |
| Dispositif de fixation | 167 |
| Eclaboussures | 199 |
| Ecartment des bords | 114а |
| Electrode consumable | 178 |
| Electrode eurobée | 179 |
| Electrode non consumable | 177 |
| Energie absorbée par unité de longueur | 139 |
| Enrobage de l\primeélectrode 190 |
|
| Ensemble soudé | 64 |
| Epaisseur \text{а} clin | 84 |
| Epaisseur d'une soudure en angle | 84 |
| Epaisseur nominale de la soudure | 85 |
| Equipement méchanique de soudage | 162 |
| Facteur de masse du revêtement | 181 |
| Facteur géométrique de la soudure | 87 |
| Fil (baguette) \text{а} souder | 172 |
| Fil d'apport (de soudure) | 174 |
| Fil — électrode | 173 |
| autoprotége Fil — électrode | 175 |
| Fil fourré | 176 |
| Fil pour soudage | 172 |
| Fissure | 186 |
| Fissure longitudinale | 187 |
| Fissure ramifiée | 189 |
| Fissure transversale | 188 |
| Flamme carburante | 158 |
| Flamme oxydante | 157 |
| Flux aggloméré | 185 |
| Flux céramique | 185 |
| Flux de soudage | 182 |
| Flux fondu en poudre | 184 |
| Flux pour le soudage \text{а} l'arc | 183 |
| Fusion complète | 122 |
| Gaz de remplacement | 161 |
| d\prime acetyléne Générateur | 159 |
| Générateur d\primeélectrolyse aqueuse | 160 |
| Générateur de soudage | 151 |
| Groupe électrogéne de soudage | 152 |
| mécanique Hétérogénéité | 89 |
| Inclusion du laitier | 198 |
| Joint \text{а} bords relevées | 62 |
| Joint \text{а} recouvrement | 60 |
| Joint d'angle | 59 |
| Joint des plaques juxtaposées | 62 |
| Joint en bout | 58 |
| Joint en T | 61 |
| Joint soudé | 57 |
| Largeur de la soudure | 88 |
| Latte | 169 |
| Latte en cuivre et en flux | 171 |
| Lentille de soudure | 70 |
| Longueur bors-mors | 134 |
| Machine \text{а} souder | 141 |
| Machine automatique de soudage \text{а} l'arc | 142 |
| Machine semi-automatique de soudage \text{а} l'arc | 143 |
| Manipulateur \text{а} rouleaux | 165 |
| Manipulateur de soudage | 163 |
| Manipulateur iniversel de soudage | 164 |
| Manque de pénétration | 196 |
| Méplat | 112 |
| Métal d'apport | 119 |
| Métal de base | 115 |
| Métal de la soudure | 121 |
| déposé Métal | 120 |
| refoulé Métal | 132 |
| Microfissure | 190 |
| Monture | 167 |
| Morsure | 201 |
| Noyau de soudure | 70 |
| Oxydation superficielle | 200 |
| Passe | 98 |
| Perte de soudure | 133 |
| Point de soudure | 69 |
| Point soudé | 69 |
| Polarité inverse (négative) | 129 |
| Polarité normale (directe) | 128 |
| Porosité de la soudure | 194 |
| Porte — é1ectrode | 149 |
| Positionneur | 163 |
| Poste de soudage | 140 |
| Préparation des bords | 110 |
| Procédé argonarc | 12 |
| Profondeur de pénétration | 116 |
| Protection par gaz de la racine de soudure | 109 |
| Racine de la soudure | 81 |
| Raffermissement locale | 93 |
| Rechargement | 6 |
| Rechargement avec pression | 35 |
| Redresseur de soudage | 150 |
| Réfoulement | 131 |
| Retassure | 191 |
| d\primeélectrode Revêtement | 180 |
| Sens de la soudure | 94 |
| Soudabilité | 135 |
| Soudage | 1 |
| Soudage \text{а} arcs multiples | 20 |
| Soudage \text{а} courant pulsé | 15 |
| Soudage \text{а} deux arcs | 19 |
| Soudage \text{а} deux électrodes | 21 |
| Soudage \text{а} double arc | 19 |
| Soudage \text{а} froid | 55 |
| Soudage \text{а} haute fréquence | 44 |
| Soudage \text{а} la flamme | 32 |
| Soudage \text{а} la forge | 50 |
| Soudage \text{а} la molette | 42 |
| Soudage \text{а} la molette par écrasement | 43 |
| Soudage \text{а} l'arc | 7 |
| Soudage \text{а} l'arc avec électrode consumable | 8 |
| Soudage \text{а} l'arc avec électrode non consumable | 9 |
| Soudage \text{а} l'arc avec électrode vibratoire | 25 |
| Soudage \text{а} l'arc manuel | 16 |
| Soudage \text{а} l'arc sous argon | 12 |
| Soudage \text{а} l'arc sous flux solide | 10 |
| Soudage \text{а} l'arc sous l'eau | 14 |
| Soudage \text{а} l'arc sous protection gazeuse | 11 |
| Soudage \text{а} l'argonarc | 12 |
| Soudage aluminothermique | 33 |
| Soudage \text{а} pas de pélerin | 95 |
| Soudage ascendant | 102 |
| Soudage au galet | 42 |
| Soudage au gatel par écrasement | 43 |
| Soudage au laser | 31 |
| Soudage au plasma | 28 |
| Soudage au plasma d'arc ( \text{а} l'arc plasma) | 28 |
| Soudage autogène | 32 |
| Soudage autogène par pression | 52 |
| Soudage automatique | 4 |
| Soudage automatique \text{а} l'arc | 18 |
| Soudage aux galets | 51 |
| Soudage avec addition de flux | 23 |
| Soudage avec couchée électrode | 26 |
| Soudage avec électrode inclinée en arrière | 106 |
| Soudage avec électrode inclinée en avant | 105 |
| Soudage avec électrodes multiples | 22 |
| Soudage avec pression | 34 |
| Soudage CO_{2} | 13 |
| Soudage dans un sens | 99 |
| Soudage descendant | 101 |
| Soudage descendant (en position inclinée ) | 103 |
| Soudage des joints fixes | 108 |
| Soudage électroslag | 29 |
| Soudage en contrôlée atmosphère | 56 |
| Soudage en bout par résistance | 37, 39 |
| Soudage en cascade | 97 |
| Soudage fractionné | 100 |
| Soudage MAG | 8 |
| Soudage manuel | 2 |
| Soudage mécanisé | 3 |
| Soudage mécanisé \text{а} l'arc | 17 |
| Soudage MIG | 8 |
| Soudage montant | 102 |
| Soudage montant (en position inclinée ) | 104 |
| Soudage orbital | 108 |
| Soudage par blocs successifs | 96 |
| Soudage par bombardement électronique | 30 |
| Soudage par bossages | 41 |
| Soudage par diffusion | 53 |
| Soudage par étincelage | 38 |
| Soudage par faisceau d\primeélectrons | 30 |
| Soudage par faisceau laser | 31 |
| Soudage par forgeage | 50 |
| Soudage par friction | 47 |
| Soudage par fusion | 5 |
| Soudage par gradin inverse | 96 |
| Soudage par gravité | 27 |
| Soudage par explosion | 45 |
| Soudage par impulsions | 15 |
| Soudage par points | 40 |
| Soudage par points \text{а} l'arc | 24 |
| Soudage par pression | 48 |
| Soudage par pression au four | 49 |
| Soudage par pulsations magnétiques | 46 |
| Soudage par résistance | 36 |
| Soudage par resistance \text{а} la molette | 42 |
| Soudage par ultrasons | 54 |
| Soudage sans support | 107 |
| Soudage souse laitier électroconducteur | 29 |
| Soudage TIG | 9 |
| Soudure | 57, 65 |
| Soudure \text{а} couches multiples | 75 |
| Soudure \text{а} plusieurs couches | 75 |
| Soudure bout \text{а} bout | 66 |
| Soudure brûlée | 197 |
| Soudure continue | 71 |
| Soudure d'angle | 67 |
| Soudure de montage | 78 |
| Soudure de pointage | 77 |
| Soudure discontinue | 72 |
| Soudure discontinie alternée | 74 |
| Soudure discontinue symmétrique | 73 |
| Soudure en bout | 66 |
| Soudure en corniche | 59 |
| Soudure en plusieurs passes | 75 |
| Soudure intermittente | 72 |
| Soudure par points | 68 |
| Soufflage magnétique | 130 |
| Soufflure vermiculaire | 193 |
| Support | 169 |
| Support de flux | 170 |
| Surépaisseur de la soudure | 82 |
| Talon | 112 |
| Tête de soudage | 144 |
| Tracteur de soudage \text{а} l'arc | 146 |
| Zone affaiblie | 92 |
| Zone de liaison | 123 |
| Zone influencée thermiquement | 124 |
| Zone thermiquement affectée | 124 |
| (Измененная редакция, Изм. № 1). |
