ГОСТ Р 58942-2020. Национальный стандарт Российской Федерации. Система обеспечения точности геометрических параметров в строительстве. Технологические допуски

(утв. и введен в действие Приказом Росстандарта от 29.07.2020 № 425-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 21779-76"]:::rst
  click n0 "https://bukva.ai/docs/gost-21779-76" "ГОСТ 21779-76. Государственный стандарт Союза ССР. Система обеспечения геометрической точности в строительстве. Технологические допуски геометрических параметров (утв. и введен в д"
  n1["ГОСТ 21779-82"]:::rst
  click n1 "https://bukva.ai/docs/gost-21779-82" "ГОСТ 21779-82. Государственный стандарт Союза ССР. Система обеспечения точности геометрических параметров в строительстве. Технологические допуски (утв. Постановлением Госстроя ССС"
  n2["ГОСТ Р 58942-2020"]:::doc
  click n2 "https://bukva.ai/docs/standart-gost-r-58942-2020" "ГОСТ Р 58942-2020. Национальный стандарт Российской Федерации. Система обеспечения точности геометрических параметров в строительстве. Технологические допуски (утв. и введен в дейс"
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 29 июля 2020 г. № 425-ст

ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ В СТРОИТЕЛЬСТВЕ

Дата введения 1 января 2021 года

Предисловие

1 РАЗРАБОТАН Акционерным обществом «Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений — ЦНИИПромзданий» (АО «ЦНИИПромзданий»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 июля 2020 г. № 425-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

1.1 Настоящий стандарт распространяется на проектирование и строительство зданий и сооружений, а также на проектирование и изготовление строительных конструкций, деталей и изделий для них и устанавливает основные принципы регламентации, номенклатуру и значения технологических допусков геометрических параметров.

Стандарт не устанавливает допуски шероховатости поверхностей.

1.2 Требования настоящего стандарта должны соблюдаться во вновь разрабатываемых и пересматриваемых национальных стандартах и сводах правил на конкретные элементы и конструкции зданий и сооружений, в рабочих чертежах и технологической документации, устанавливающих точность:

• изготовления элементов из различных материалов;
• выполнения разбивочных работ при строительстве зданий и сооружений и монтаже технологического оборудования;

Примечание — При необходимости применения посадок строительных элементов из древесины и древесных материалов с отрицательными и нулевыми зазорами используют ГОСТ 6449.1 — ГОСТ 6449.5.

• выполнения строительных и монтажных работ.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 6449.1 Изделия из древесины и древесных материалов. Поля допусков для линейных размеров и посадки

ГОСТ 6449.2 Изделия из древесины и древесных материалов. Допуски углов

ГОСТ 6449.3 Изделия из древесины и древесных материалов. Допуски формы и расположения поверхностей

ГОСТ 6449.4 Изделия из древесины и древесных материалов. Допуски расположения осей отверстий для крепежных деталей

ГОСТ 6449.5 Изделия из древесины и древесных материалов. Неуказанные предельные отклонения и допуски

ГОСТ 6636 Основные нормы взаимозаменяемости. Нормальные линейные размеры

ГОСТ 21780 Система обеспечения точности геометрических параметров в строительстве. Расчет точности

ГОСТ Р 58938 Система обеспечения точности геометрических параметров в строительстве. Основные положения

ГОСТ Р 58946 Система обеспечения точности геометрических параметров в строительстве. Статистический анализ точности

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины, определения и обозначения

3.1 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 58938, а также следующие термины с соответствующими определениями:

3.1.1 прилегающая плоскость: Плоскость, соприкасающаяся с реальной поверхностью и расположенная вне изделия так, чтобы отклонение от нее наиболее удаленной точки реальной поверхности в пределах нормируемого участка имело минимальное значение.

3.1.2 прилегающая прямая: Прямая, соприкасающаяся с реальным профилем и расположенная вне изделия так, чтобы отклонение от нее наиболее удаленной точки реального профиля в пределах нормируемого участка имело минимальное значение.

3.1.3

створ: Вертикальная плоскость, проходящая через две данные точки.

ГОСТ Р 22268-76, [статья 150]

3.1.6 условная плоскость: Плоскость, принимаемая за начало отсчета отклонений и проходящая через заданные точки реальной поверхности или прилегающая к реальной поверхности.

3.1.7 условная прямая: Прямая, принимаемая за начало отсчета отклонений и проходящая через заданные точки реального профиля или прилегающая к реальному профилю.

3.2 Обозначения

В настоящем стандарте применены следующие обозначения:

x — геометрический параметр;

xi — действительное значение геометрического параметра x;

xc — поле допуска номинального значения геометрического параметра x;

\Delta x — допуск на отклонение значения геометрического параметра x;

\delta x_{i} — значение действительного отклонения геометрического параметра x;

\delta x_{inf} — нижнее предельное отклонение от номинального значения xном;

\delta x_{sup} — верхнее предельное отклонение от номинального значения xном;

\delta x — предельное отклонение геометрического параметра x от середины поля допуска xc;

H — номинальное расстояние между горизонтами;

i — единица технологического допуска;

\alpha_{i} — значение величины ряда линейного размера;

L — интервал технологического допуска геометрического параметра x;

K — коэффициент точности, устанавливающий число единиц технологического допуска для данного класса точности.

4 Общие положения

4.1 Значения технологических допусков изготовления элементов зданий и сооружений и выполнения разбивочных, строительных и монтажных работ принимают согласно ГОСТ Р 58938 и ГОСТ 21780 в пределах, установленных настоящим стандартом классов точности выполняемых процессов и операций и в зависимости от используемых средств технологического обеспечения и контроля точности.

На основе принятых значений технологических допусков устанавливают симметричные или несимметричные предельные отклонения, сумма абсолютных значений которых должна быть равна допуску.

4.2 Соответствие принимаемых технологических допусков и предельных отклонений геометрических параметров используемым средствам технологического обеспечения и контроля точности устанавливают на основе статистического анализа точности технологических процессов и операций согласно ГОСТ Р 58946.

4.3 Технологические допуски и предельные отклонения различных геометрических параметров здания, сооружения или их отдельного элемента, изделия, конструкции (далее — изделия) могут назначаться разных классов точности в зависимости от функциональных, конструктивных, технологических и экономических требований.

Если указанные требования не предъявляются, точность соответствующих параметров допускается не регламентировать.

4.4 При назначении технологических допусков и предельных отклонений геометрических параметров необходимо указывать методы (методики) и условия измерения этих параметров.

4.5 Границы интервалов номинальных размеров технологических допусков приведены в приложении А, при этом значения технологических допусков \Delta x , мм, вычисляют по формуле

\Delta x = iK, (1)

где i — единица допуска, определяемая в зависимости от значения нормируемого геометрического параметра по формулам, приведенным в таблице А.1 приложения А, мм;

K — коэффициент точности, равный числу единиц технологического допуска для данного класса точности.

Примечание — Интервалы номинальных размеров технологических допусков приняты на основе рядов предпочтительных чисел, установленных ГОСТ 6636.

5 Точность изготовления изделий

5.1 Точность изготовления изделий характеризуют допусками и предельными отклонениями их линейных размеров (рисунок 1), а также формы и взаимного положения поверхностей (рисунок 2).

Рисунок 1 — Допуск и отклонение от линейных размеров изделий

1 — условная (прилегающая) прямая; 2 — прямые, ограничивающие поле допуска; 3 — реальный профиль; 4 — условная (проходящая через крайние точки) прямая; А, Б — крайние точки реальной поверхности

Рисунок 2 — Допуск прямолинейности и отклонение от прямолинейности при измерениях на заданной длине (а) и на всей длине (б)

Примечание — При измерениях на заданной длине нижнее предельное отклонение от номинального значения \delta x_{inf} = 0 и верхнее предельное отклонение от номинального значения \delta x_{sup} = \Delta x , а при измерениях на всей длине \delta x_{inf} = \delta x_{sup} = 0,5\Delta x .

5.2 Допуски и предельные отклонения формы и взаимного положения поверхностей устанавливают, если требуется ограничить искажения формы изделий, не выявляемые при контроле точности линейных размеров.

5.2.1 Точность формы поверхностей призматических прямоугольных изделий характеризуют допусками прямолинейности и предельными отклонениями от прямолинейности (см. рисунок 2).

5.2.2 Кроме того, точность формы поверхностей призматических прямоугольных изделий характеризуют допусками плоскостности и предельными отклонениями от плоскостности (рисунок 3).

Примечание — При измерениях от прилегающей плоскости нижнее предельное отклонение от номинального значения \delta x_{inf} = 0 и верхнее предельное отклонение от номинального значения \delta x_{sup} = \Delta x , а при измерениях от условной плоскости \delta x_{inf} = \delta x_{sup} = 0,5\Delta x .

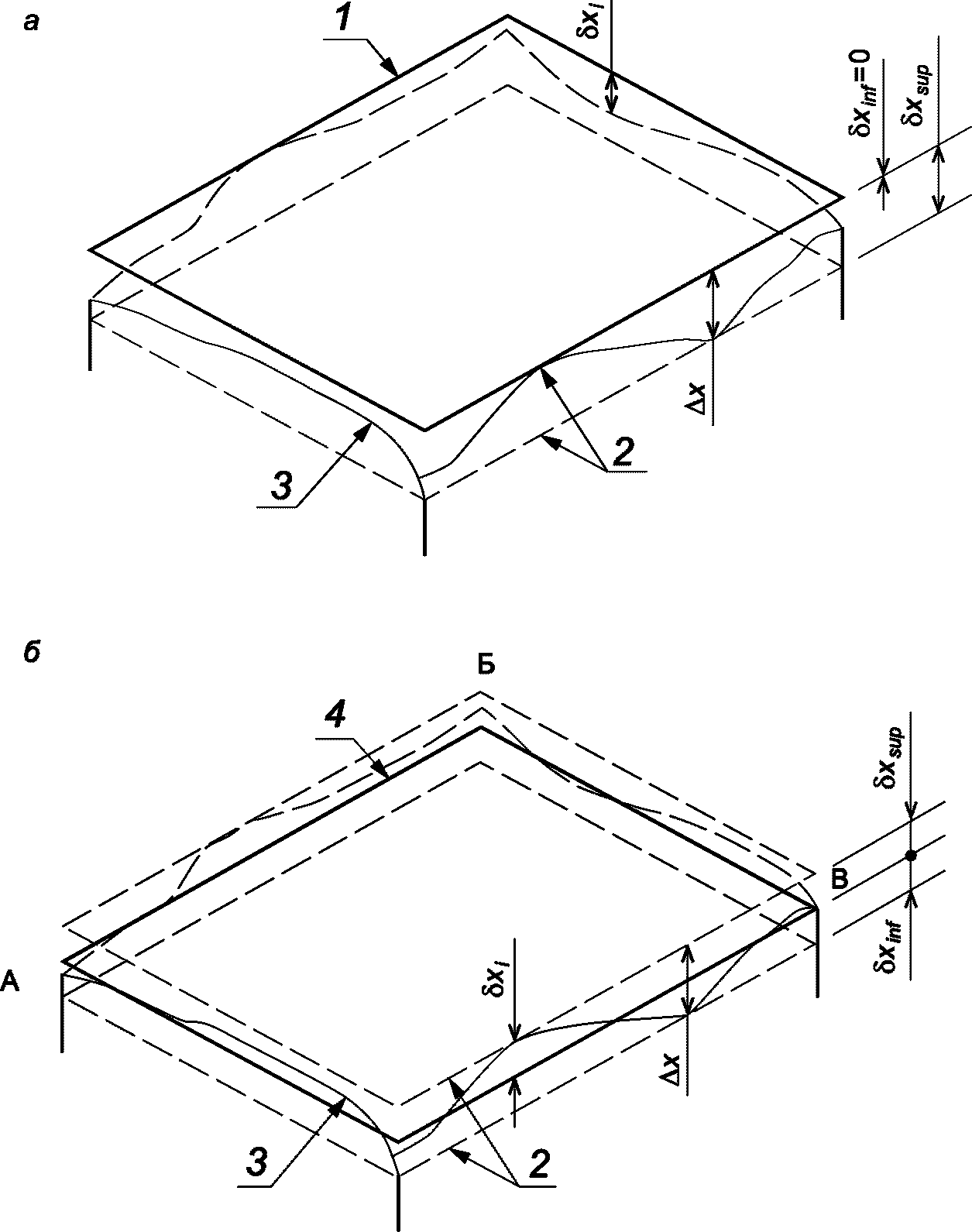

1 — условная (прилегающая) плоскость; 2 — плоскости, ограничивающие поле допуска; 3 — реальная поверхность; 4 — условная (проходящая через три крайние точки) плоскость; А — Б - В — крайние точки реальной поверхности

Рисунок 3 — Допуск плоскостности и отклонение от плоскостности при измерениях от прилегающей плоскости (а) и от условной плоскости, проходящей через три крайние точки реальной поверхности (б)

5.2.3 Точность взаимного положения поверхностей призматических прямоугольных изделий характеризуют допусками перпендикулярности и предельными отклонениями от перпендикулярности (рисунок 4).

1 — условная (прилегающая) плоскость; 2 — реальная поверхность; 3 — условная (проходящая через крайние точки) плоскость; А — Б - крайние точки реальной поверхности

Рисунок 4 — Допуски перпендикулярности и отклонения от перпендикулярности при измерениях по заданной длине (а) и на всей длине (б)

5.3 Допуски линейных размеров изделий регламентируют точность их изготовления по длине, ширине, высоте, толщине или диаметру, точность размеров и положения выступов, выемок, отверстий, проемов, крепежных и соединительных деталей, а также точность положения наносимых на изделия ориентиров. Эти допуски следует принимать по таблице Б.1 приложения Б в зависимости от номинального размера L, точность которого нормируют.

5.4 Допуски прямолинейности следует принимать по таблице Б.2 приложения Б для рассматриваемых сечений изделия на всю длину изделия или на заданной длине в зависимости от номинального значения этого размера.

5.5 Допуски плоскостности принимают по таблице Б.2 приложения Б для всей рассматриваемой поверхности изделия в зависимости от большего номинального размера L поверхности изделия.

5.6 Допуски перпендикулярности рассматриваемых поверхностей изделия принимают по таблице Б.3 приложения Б в зависимости от меньшего номинального размера L поверхностей, перпендикулярность которых регламентируют, или заданной длины в сечении изделия.

Для крупноразмерных изделий перпендикулярность их поверхностей допускается регламентировать допусками равенства диагоналей, значения которых принимают по таблице Б.4 приложения Б в зависимости от большего номинального размера L поверхности, для которой назначают разность диагоналей.

5.7 Допусками прямолинейности, плоскостности и перпендикулярности поверхностей следует также регламентировать точность формы и взаимного положения отдельных поверхностей простых непризматических изделий.

5.8 Точность размеров, формы и взаимного положения поверхностей изделий, имеющих сложное очертание, регламентируют допусками линейных размеров, определяющих положение характерных точек этих изделий в принятой системе координат.

6 Точность разбивочных работ

6.1 Точность разбивочных работ характеризуют:

- допусками и предельными отклонениями разбивки точек и осей в плане (рисунок 5);

- допусками и предельными отклонениями передачи точек и осей по вертикали (рисунок 6);

- допусками створности и предельными отклонениями от створности точек (рисунок ₇);

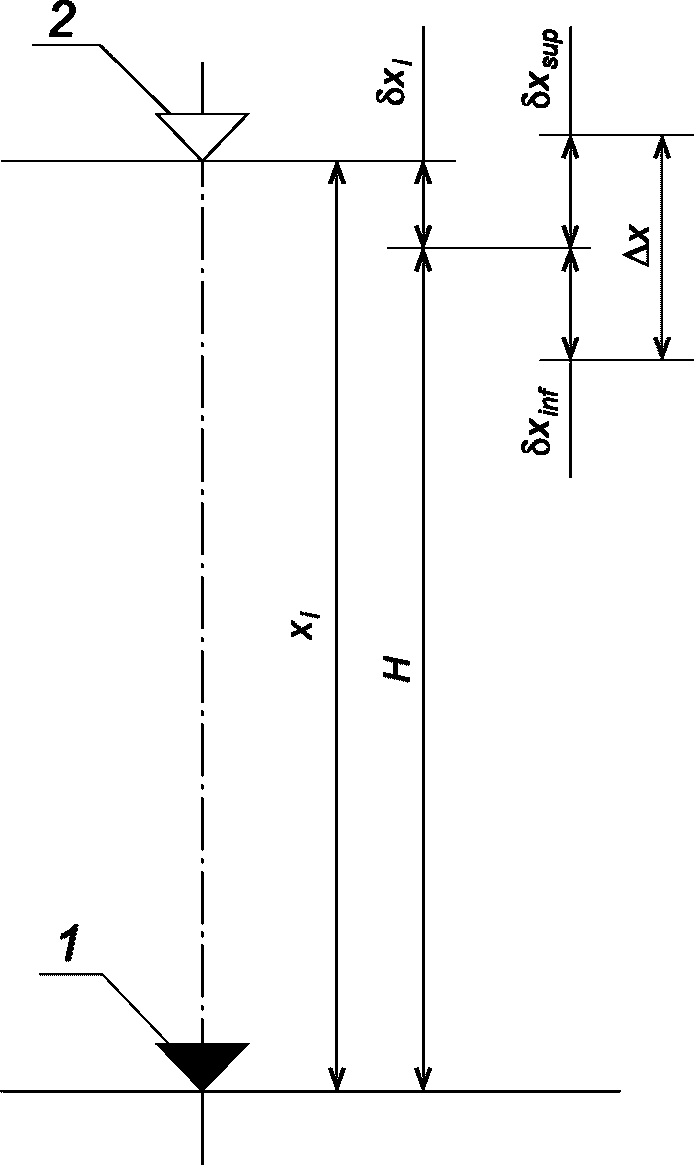

- допусками и предельными отклонениями разбивки высотных отметок (рисунок 8);

- допусками и предельными отклонениями передачи высотных отметок (рисунок 9);

- допусками перпендикулярности и предельными отклонениями от перпендикулярности осей (рисунок 10).

1 — ориентир, принимаемый за начало отсчета; 2 — ориентир, устанавливаемый в результате разбивки

Рисунок 5 — Допуски и предельные отклонения разбивки точек и осей в плане

1 — ориентир, принимаемый за начало отсчета; 2 — ориентир, устанавливаемый в результате передачи

Рисунок 6 — Допуски и предельные отклонения передачи точек и осей по вертикали

1 — ориентир, принимаемый за начало отсчета; 2 — ориентир, устанавливаемый в результате разбивки

от створности точек

устанавливаемый в результате передачи

Рисунок 9 — Допуски и предельные отклонения передачи высотных отметок

3 — ориентир, устанавливаемый при разбивке оси b

6.2 Допуски разбивки точек и осей в плане принимают по таблице Б.5 приложения Б в зависимости от номинального расстояния L, точность которого нормируют.

6.3 Допуски передачи точек и осей по вертикали принимают по таблице Б.6 приложения Б в зависимости от номинального расстояния H между горизонтами.

6.8 Допуски разбивочных работ по таблицам Б.5 - Б.7 приложения Б даны с учетом точности нанесения и закрепления соответствующих точек и осей.

7.1 Точность геометрических параметров зданий, сооружений и их строительных изделий, возводимых из мелкоразмерных, монолитных и сыпучих материалов, и точность выполнения земляных работ устанавливают в соответствии с разделом 5.

7.2 Точность установки изделий сборных зданий и сооружений характеризуют допусками совмещения и отклонениями от совмещения ориентиров (точек, линий, поверхностей) (рисунок 11) и допусками симметричности и отклонениями от симметричности установки изделий (рисунок 12):

\delta x_{i} = \frac{a - b}{2} ,

где a, b — допуски симметричности устанавливаемого изделия.

1 — ориентир, принимаемый за начало отсчета; 2 — ориентир устанавливаемого изделия

Рисунок 11 — Допуски совмещения и предельные отклонения от точек линий совмещения ориентиров

Допуски перпендикулярности

В миллиметрах
