ГОСТ 22353-77*. Болты высокопрочные класса точности В. Конструкция и размеры
(введен Постановлением Госстандарта СССР от 07.02.1977 № 309)
(ред. от 01.11.1984)
Внимание
Документ утратил силу с 1 января 2008 года в связи с изданием Приказа Ростехрегулирования от 27.12.2006 № 409-ст. Взамен введен в действие ГОСТ Р 52644-2006. Утратил силу с 1 января 2008 года в связи с изданием Приказа Ростехрегулирования от 27.12.2006 № 409-ст. Взамен введен в действие ГОСТ Р 52644-2006. Ограничение срока действия снято по Протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 11 — 12, 1994). Постановлением Госстандарта СССР от 27.11.1984 № 4000 срок действия продлен до 1 января 1990 года. Введен в действие с 1 января 1979 года.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 22353-77*"]:::rst click n0 "https://bukva.ai/docs/gost-22353-77" "ГОСТ 22353-77*. Болты высокопрочные класса точности В. Конструкция и размеры (введен Постановлением Госстандарта СССР от 07.02.1977 N 309)" n1["ГОСТ Р 52644-2006"]:::rst click n1 "https://bukva.ai/docs/gost-r-52644-2006" "ГОСТ Р 52644-2006. Национальный стандарт Российской Федерации. Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкций... (утв. и " n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 7 февраля 1977 г. № 309
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БОЛТЫ ВЫСОКОПРОЧНЫЕ КЛАССА ТОЧНОСТИ В
High strength bolts of product grade B. Construction and dimensions
Постановлением Государственного комитета стандартов Совета Министров СССР от 7 февраля 1977 г. № 309 срок введения установлен с 01.01.1979.
Проверен в 1984 г. Постановлением Госстандарта от 27.11.1984 № 4000 срок действия продлен до 01.01.1990.
Переиздание (ноябрь 1985 г.) с Изменением № 1, утвержденным в ноябре 1984 г. (ИУС № 2-85).
1. Стандарт распространяется на болты с шестигранной головкой класса точности В, предназначенные для стальных строительных конструкций (в том числе мостовых), а также для металлических конструкций, применяемых в тяжелом машиностроении.

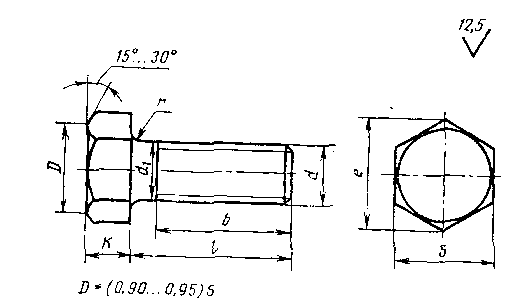

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1 и 2.
| Номинальный диаметр резьбы d | 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 |
| Шаг резьбы | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |||
| Диаметр стержня d 1 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| Размер «под ключ» S | 27 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 | |
| Высота головки К | 12,0 | 13,0 | 14,0 | 15,0 | 17,0 | 19,0 | 23,0 | 26,0 | 30,0 | |
| Диаметр описанной окружности е, не менее | 29,9 | 33,3 | 35,0 | 39,6 | 45,2 | 50,9 | 60,8 | 72,1 | 83,4 | |
| Радиус под головкой r | От 1,5 до 2,0 | От 2,0 до 2,5 | От 3,0 до 4,0 | От 4,0 до 5,0 | ||||||
Примечание. Размеры, заключенные в скобки, применять не рекомендуется.
| Номинальная длина стержня l | Длина резьбы b при номинальном диаметре резьбы d | |||||||||
| 16 | (18) | 20 | (22) | 24 | (27) | 30 | 36 | 42 | 48 | |
| 40 | х | - | - | - | - | - | - | - | - | - |
| 45 | 38 | х | - | |||||||
| 50 | 38 | 42 | х | |||||||
| 55 | 38 | 42 | 46 | х | ||||||
| 60 | 38 | 42 | 46 | 50 | х | |||||
| 65 | 38 | 42 | 46 | 50 | 54 | |||||
| 70 | 38 | 42 | 46 | 50 | 54 | 60 | ||||
| 75 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | |||
| 80 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | |||
| 85 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | |||
| 90 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 | ||
| (95) | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 | ||
| 100 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 | ||
| (105) | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 | 90 | |
| 110 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 | 90 | |
| (115) | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 | 90 | |
| 120 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 | 90 | 102 |
| (125) | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 | 90 | 102 |
| 130 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 | 90 | 102 |
| 140 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 | 90 | 102 |
| 150 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 78 | 90 | 102 |
| 160; 170; 180; 190; 200; 220; 240; 260; 280; 300 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 84 | 96 | 108 |
Примечания. 1. Размеры, заключенные в скобки, применять не рекомендуется.
2. Знаком х отмечены болты с резьбой по всей длине стержня.
Пример условного обозначения болта диаметром резьбы d = 20 мм, полем допуска 6g, длиной l = 100 мм, с наименьшим временным сопротивлением \delta_{\text{в}} = 1100 МПа (110 кгс/мм2), климатического исполнения У, категории размещения 1:
То же, климатического исполнения ХЛ, категории размещения 1:
1, 2. (Измененная редакция, Изм. № 1).
4. Допускается по соглашению между изготовителем и потребителем изготовлять болты с уменьшенной длиной резьбы.
6. Размеры сбегов резьбы, недорезов и фасок на конце резьбы — по ГОСТ 10549-80.
При выполнении резьбы методом накатки допускается концевую фаску не выполнять.
4 — 6. (Измененная редакция, Изм. № 1).
7. Способ нанесения резьбы выбирается предприятием-изготовителем. По соглашению между изготовителем и потребителем резьба может наноситься только нарезкой.

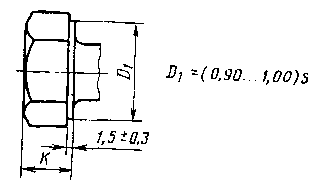

8. Вариант исполнения головки устанавливает предприятие-изготовитель.
8а. Допуски, не указанные на чертеже и в таблицах, а также методы контроля размеров и отклонений формы и расположения поверхностей — по ГОСТ 1759.1-82.
8б. Дефекты поверхности болтов и методы контроля — по ГОСТ 1759.2-82.
8а, 8б. (Введены дополнительно, Изм. № 1).
9. Технические требования — по ГОСТ 22356-77.
10. Теоретическая масса болтов приведена в справочном Приложении.
