ОДМ 218.6.030-2017. Отраслевой дорожный методический документ. Рекомендации по установлению гарантийных сроков и сроков службы конструктивных элементов мостовых сооружений

(издан на основании Распоряжения Росавтодора от 06.02.2018 № 366-р)

ОДМ 218.6.030-2017

1 РАЗРАБОТАН Федеральным государственным бюджетным образовательным учреждением высшего образования «Московский государственный университет путей сообщения Императора Николая II».

2 ВНЕСЕН Управлением эксплуатации автомобильных дорог Федерального дорожного агентства.

3 ИЗДАН на основании распоряжения Федерального дорожного агентства от 06.02.2018 № 366-р

4 ИМЕЕТ РЕКОМЕНДАТЕЛЬНЫЙ ХАРАКТЕР.

5 ВВЕДЕН ВПЕРВЫЕ.

1 Область применения

Настоящая отраслевая дорожная методика (далее — ОДМ) содержит технические рекомендации по установлению гарантийных сроков и сроков службы отдельных конструктивных элементов, законченных строительством и реконструкцией, а также затронутых капитальным ремонтом, ремонтом и работами, выполненными в рамках сверхнормативного содержания мостовых сооружений, требования к параметрам технического состояния и характеристикам конструктивных элементов мостовых сооружений в период действия гарантийных обязательств подрядными организациями.

ОДМ распространяется на мостовые сооружения на автомобильных дорогах федерального значения после завершения строительства, реконструкции, капитального ремонта, ремонта и работ, выполненных в рамках сверхнормативного содержания. ОДМ может быть также рекомендован к применению на автомобильных дорогах регионального, межмуниципального значения и на других автомобильных дорогах.

Рекомендации предназначены для использования органами управления автомобильными дорогами общего пользования (далее — заказчик) и подрядных организаций (далее — подрядчик), выполняющих работы по проектированию, строительству, реконструкции, капитальному ремонту, ремонту и содержанию мостовых сооружений на автомобильных дорогах.

Настоящий документ следует использовать в соответствии с правилами применения документов технического регулирования в сфере дорожного хозяйства [1].

2 Нормативные ссылки

В настоящем ОДМ использованы нормативные ссылки на следующие документы:

Гражданский кодекс Российской Федерации

Федеральный закон от 29 декабря 2004 № 190-ФЗ «Градостроительный кодекс Российской Федерации»

Федеральный закон от 30 декабря 2009 № 384-ФЗ «Технический регламент о безопасности сооружений»

Федеральный закон от 26 июня 2008 № 102-ФЗ «Об обеспечении единства измерений»

Федеральный закон от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании»

Федеральный закон от 10 декабря 1995 № 196-ФЗ «О безопасности дорожного движения»

Федеральный закон от 08 октября 2007 № 257-ФЗ «Об автомобильных дорогах и о дорожной деятельности в Российской Федерации»

ГОСТ 9.104-79 ЕСЗКС. Покрытия лакокрасочные. Группы условий эксплуатации

ГОСТ 9.401-91 ЕСЗКС. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов

ГОСТ 9.407-2015 ЕСЗКС. Покрытия лакокрасочные. Метод оценки внешнего вида

ГОСТ 15140-78 Материалы лакокрасочные. Методы определения адгезии

ГОСТ 15467-79 (СТ СЭВ 3519-81) Управление качеством продукции. Основные понятия. Термины и определения

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 15467-79 (СТ СЭВ 3519-81) Управление качеством продукции Основные понятия. Термины и определения

ГОСТ 20911-89 Межгосударственный стандарт. Техническая диагностика. Термины и определения

ГОСТ 22690-2015 Бетоны. Определение прочности механическими методами неразрушающего контроля

ГОСТ 22904-93 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры

ГОСТ 27750-88 Контроль неразрушающий. Покрытия восстановительные. Методы контроля толщины покрытий

ГОСТ 31384-2008 Защита бетонных и железобетонных конструкций от коррозии. Общие технические требования

ГОСТ 32755-2014 Дороги автомобильные общего пользования. Требования к проведению приемки в эксплуатацию выполненных работ

ГОСТ 32953-2014 Дороги автомобильные общего пользования. Разметка дорожная. Технические требования

ГОСТ 33078-2014 Дороги автомобильные общего пользования. Методы измерения сцепления колеса автомобиля с покрытием

ГОСТ 33101-2014 Дороги автомобильные общего пользования. Дорожные покрытия. Методы измерения ровности

ГОСТ Р 50597 Автомобильные дороги и улицы. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения

ГОСТ Р 51256-2011 Технические средства организации дорожного движения. Разметка дорожная. Классификация. Технические требования

ГОСТ 31937-2011 Здания и сооружения. Правила обследования и мониторинга технического состояния

ГОСТ 31993-2013 Материалы лакокрасочные. Определение толщины покрытия

ГОСТ 33161-2014 Дороги автомобильные общего пользования. Требования к проведению диагностики и паспортизации искусственных сооружений на автомобильных дорогах

ГОСТ Р 52289-2004 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств

ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования

ГОСТ Р 52398-2005 Национальный стандарт Российской Федерации. Классификация автомобильных дорог. Основные параметры и требования

ГОСТ Р 52607-2006 Технические средства организации дорожного движения. Ограждения дорожные удерживающие боковые для автомобилей. Общие технические требования

ГОСТ Р 52748-2007 Дороги автомобильные общего пользования. Нормативные нагрузки, расчетные схемы нагружения и габариты приближения

ГОСТ Р 54809-2011 Технические средства организации дорожного движения. Разметка дорожная. Методы контроля

СП 34.13330.2012 Автомобильные дороги (актуализированная редакция СНиП 2.05.02-85*)

СП 35.13330.2011 Мосты и трубы (актуализированная редакция СНиП 2.05.03-84*)

СП 46.13330.2012 Мосты и трубы (актуализированная редакция СНиП 3.06.04-91)

СП 78.13330.2012 Автомобильные дороги (актуализированная редакция СНиП 3.06.03-85)

СП 79.13330.2012 Мосты и трубы. Правила обследований и испытаний (актуализированная редакция СНиП 3.06.07-86)

3 Термины и определения

В настоящем ОДМ применены следующие термины с соответствующими определениями:

3.1 гарантийные обязательства: Обязательства подрядчика, в соответствии с которыми он на свой риск и за свой счет должен выполнить все необходимые действия для устранения недопустимого состояния КЭМС, возникшее в период действия гарантийного срока по вине подрядчика.

3.2 гарантийный паспорт: Документ в составе исполнения контракта на выполнение работ по строительству, реконструкции, капитальному ремонту, ремонту и содержанию МС, в котором указаны характеристика объекта, гарантийные сроки конструктивных элементов МС и требования к техническому состоянию в период действия гарантийных обязательств.

3.3 гарантийный срок (период): Период времени эксплуатации, в течение которого подрядная организация по обоснованным претензиям заказчика обязана за счет собственных средств устранить дефекты на гарантийном объекте, возникшие по его вине.

3.4 покрытие: Верхний слой одежды мостового полотна, обеспечивающий транспортно-эксплуатационные характеристики проезжей части, подвергающийся непосредственному воздействию нагрузки от транспортных средств, окружающей природной среды и техногенных воздействий.

3.5 вид дефекта: Классификационная группа, сформированная по общности одного или нескольких признаков (причин появления, механизма образования, внешних проявлений и других признаков, кроме классификации по возможным последствиям и качественной оценки предполагаемого ущерба от данного дефекта).

3.6 визуальный контроль (визуальное обследование): Органолептический контроль, осуществляемый органами зрения.

3.7 глубина колеи: Параметр колеи, определяемый расстоянием по вертикали от дна колеи до нижней грани трехметровой рейки, установленной поперек колеи.

3.8 дефект в мостовом сооружении (дефект): Каждое отдельное несоответствие в мостовом сооружении установленным требованиям нормативно-технической и (или) конструкторской (проектной) документации.

3.9 деградационный дефект: Дефект, главной причиной появления и развития которого является агрессивное воздействие внешней среды.

3.10 диагностика мостовых сооружений: Особый тип обследования искусственных сооружений, выполняемый по установленному алгоритму технического диагностирования, включающему процедуру получения на натурных объектах данных о местоположении, особенностях конструкции, технических параметрах и дефектах сооружения, оценку технического состояния и составление технического паспорта, а также внесение при необходимости этих данных в автоматизированную информационную систему по искусственным сооружениям (АИС).

3.11 измерение: Совокупность операций, выполняемых для определения количественного значения величины в натуре.

3.12 индикатор состояния: Численное значение транспортно-эксплуатационных характеристик конструктивных элементов автомобильной дороги (КЭАД), элементов мостового полотна и технических средств организации дорожного движения (ТСОДД), изменяющихся в процессе эксплуатации в результате воздействия транспортных средств, метеорологических условий, работ по содержанию и других факторов.

3.13 исправное состояние: Состояние, при котором объект соответствует всем требованиям нормативной и (или) конструкторской (проектной) документации.

3.14 карбонизация бетона: Процесс взаимодействия цементного камня с двуокисью углерода, приводящий к изменению структуры самого цементного камня и к снижению щелочности бетона (уменьшению показателя pH раствора в порах бетона).

3.15 категория дефекта: Классификационная группа, отражающая значимость данного дефекта по комплексному риску, влиянию на основные показатели технического состояния, а также отражающая качественную оценку предполагаемого ущерба от данного дефекта.

Примечание — В мостовых сооружениях различают несущественные, малозначительные, значительные, опасные и критические дефекты.

3.16 конструкция: Часть МС, состоящая из конструктивно объединенных элементов, выполняющая определенные функции (несущие, ограждающие, защитные и (или) другие).

3.17 конструктивный элемент мостового сооружения (КЭМС): Элемент конструкции МС, имеющий определенное функциональное назначение: покрытие мостового полотна, балка пролетного строения, ригель опоры, и др.

3.18 критический отказ в мостовом сооружении: Отказ конструкции или ее элемента, который может привести к тяжелым последствиям: травмированию людей, значительному материальному ущербу или неприемлемым экологическим последствиям, тяжесть которых в пределах данного анализа признана недопустимой и требует принятия специальных мер по снижению вероятности данного отказа и/или возможного ущерба, связанного с его возникновением.

3.19 мостовое полотно: Система элементов, расположенных на пролетном строении, и предназначенных для обеспечения комфортности и безопасности движения транспортных средств и пешеходов, а также для отвода воды с поверхности покрытия ездового полотна, тротуаров и сопряжений с подходами.

3.20 мостовое сооружение: Искусственное сооружение, состоящее из одного или нескольких пролетных строений, опор и других конструкций, предназначенное для пропуска различных видов транспорта и пешеходов, а также водотоков, селей, скота, коммуникаций различного назначения, порознь или в различных комбинациях над естественными или искусственными препятствиями.

Примечание — К искусственным препятствиям относятся искусственные водоемы, водные каналы, автомобильные и железные дороги, другие инженерные сооружения, а также территории предприятий, городские территории, через которые проходит автомобильная дорога.

3.21 недопустимое состояние КЭМС: Состояние КЭМС, при котором параметры технического состояния находятся на недопустимом уровне и/или имеются недопустимые локальные дефекты, что приводит к существенному снижению уровня безопасности, долговечности, грузоподъемности МС, комфортности дорожного движения.

3.22 нормативный срок службы: Срок службы КЭМС, заданный Заказчиком в техническом задании в соответствии с установленными требованиями. Нормативный срок службы указывается в проектной документации.

3.23 обследование мостового сооружения: Контроль технического состояния, осуществляемый согласно нормативным требованиям с целью выявления уровня технического состояния, разработки рекомендаций по устранению и предупреждению возникновения дефектов, дальнейшей эксплуатации, ремонту, капитальному ремонту, реконструкции МС или в других целях.

3.24 повреждение: Событие, заключающееся в нарушении исправного состояния при сохранении работоспособного состояния. Результатом одного или нескольких повреждений или результатом накопления повреждений является образование эксплуатационного дефекта (или дефектов).

3.25 покрытие: Верхний слой одежды мостового полотна, обеспечивающий транспортно-эксплуатационные характеристики проезжей части, подвергающийся непосредственному воздействию нагрузки от транспортных средств, окружающей природной среды и техногенных воздействий.

3.26 пролетное строение: Система, состоящая из конструктивно объединенных элементов, перекрывающая все пространство или его часть между двумя или несколькими опорами, предназначенная для восприятия нагрузок от мостового полотна, собственного веса, транспортных средств и пешеходов и передачи нагрузок на опоры. Пролетные строения относят к основным несущим конструкциям МС.

3.27 расчетный срок службы: Принимаемый на стадии проектирования или принимаемый в период эксплуатации по состоянию на момент обследования период эксплуатации конструктивного элемента или конструкции от ввода в эксплуатацию до достижения предельного состояния, требующего прекращения эксплуатации и реконструкции.

3.28 расчетный ресурс конструкции: Суммарное число приложений расчетной нагрузки на конструкцию за расчетный срок службы.

3.29 скрытый дефект: Дефект, не поддающийся обнаружению способами визуального обследования.

3.30 система водоотвода: Совокупность конструкций и элементов, предназначенных для удаления воды с МС.

3.31 слой износа: Верхний слой покрытия или защитный слой при его наличии, непосредственно подвергающийся воздействию колес автомобилей и атмосферных факторов. При отсутствии защитного слоя, верхний слой покрытия, непосредственно подвергающийся воздействию колес автомобилей и атмосферных факторов, является слоем износа. В этом случае слой износа учитывается в расчете прочности дорожной одежды, с учетом величины максимально допустимой поперечной неровности по требованию действующих нормативных документов. Слой износа подлежит периодическому восстановлению в процессе эксплуатации.

3.32 срок службы защитного покрытия: Срок, в течение которого защитное лакокрасочное покрытие сохраняет заданные свойства.

3.33 строительный дефект: Дефект, допущенный в период строительства, реконструкции, капитального ремонта, ремонта или работ сверхнормативного содержания.

Примечание — строительные дефекты могут быть как скрытыми, так и быть выявленными в период эксплуатации.

3.34 технические средства организации дорожного движения: Комплекс устройств, сооружений и изображений, применяемых на дорогах для обеспечения безопасности дорожного движения и повышения пропускной способности дороги.

3.35 техническое состояние мостового сооружения: Совокупность подверженных изменению в процессе эксплуатации свойств МС, характеризуемая в определенный момент времени показателями, параметрами, установленными в нормативно-технической и (или) конструкторской (проектной) документации на объект.

Примечание — Состояние МС характеризуется тем, что описывает переменные свойства объекта.

3.36 эксплуатационный дефект: Дефект, возникший в период эксплуатации МС.

Остальные термины с соответствующими определениями приняты в соответствии с ГОСТ 15467-79, ГОСТ 20911-89, ГОСТ 25866-83, Гражданским кодексом Российской Федерации от 26.01.1996 № 14-ФЗ, Градостроительным кодексом Российской Федерации от 29 декабря 2004 № 190-ФЗ, Техническим регламентом о безопасности зданий и сооружений от 30 декабря 2009 № 384-ФЗ, Федеральными законами «О безопасности дорожного движения» 10 декабря 1995 № 196-ФЗ, «О техническом регулировании» от 27 декабря 2002 г. № 184-ФЗ.

4 Обозначения и сокращения

В настоящем ОДМ применены следующие обозначения и сокращения:

АБДМ ФДА: Автоматизированная система управления и обработки информации по искусственным дорожным сооружениям Федерального дорожного агентства.

АКП: Антикоррозионное покрытие.

ДШ: Деформационный шов.

ИД: Исполнительная документация.

КЭМС: Конструктивный элемент мостового сооружения.

КЭАД: Конструктивный элемент автомобильной дороги.

МС: Мостовое сооружение.

ОДМ: Отраслевой дорожный методический документ.

ПИР: Проектно-изыскательские работы.

ППР: Планово-профилактические работы.

ПС: Пролетное строение

СМР: Строительно-монтажные работы.

ТСОДД: Технические средства организации дорожного движения.

и др.: и другие.

5 Общие положения

5.1 ОДМ направлены на реализацию положений Распоряжения Министерства Транспорта Российской Федерации от 07.05.2003 № ИС-414-р «О введении в действие гарантийных паспортов на законченные строительством, реконструкцией, капитальным ремонтом и ремонтом автомобильные дороги и искусственные сооружения на них». В рекомендациях приведены гарантийные сроки пролетных строений, мостового полотна, опор, оснований дорожной одежды, слоев покрытий, дорожных знаков, дорожной разметки, дорожных ограждений, сигнальных столбиков, включая прогнозные значения индикаторов состояния дорожных покрытий автомобильных дорог и ТСОДД по годам действия гарантийных обязательств.

5.2 Проектная организация при разработке проектной документации на строительство, реконструкцию, капитальный ремонт или ремонт мостовых сооружений включает в состав проектной документации гарантийные сроки КЭМС в соответствии с принятыми проектными решениями и условиями эксплуатации.

Проектная документация утверждается главным инженером проекта, которая должна соответствовать ГОСТам, техническим регламентам и подтверждать требования к основным технико-эксплуатационным показателям мостовых сооружений в течение проектного срока службы [1, 2].

5.3 На стадии размещения заказов на выполнение подрядных работ по строительству, реконструкции, капитальному ремонту или ремонту в гарантийном паспорте указываются гарантийные сроки КЭМС.

Подрядчик несет ответственность перед заказчиком за допущенные отступления от требований, предусмотренных в технической документации и в обязательных для сторон нормативных правовых актов [1, 3] и технических документов [2], за не достижение указанных в технической документации показателей объекта строительства, а также за недостатки (дефекты), обнаруженные в пределах гарантийного срока, если не докажет, что они произошли вследствие нормального износа объекта или его частей, неправильной его эксплуатации или неправильности инструкций по его эксплуатации, разработанных самим заказчиком или привлеченными им третьими лицами, ненадлежащего ремонта объекта, произведенного самим заказчиком или привлеченными им третьими лицами.

Государственным контрактом предусматриваются гарантийные обязательства подрядчика устранять недопустимое состояние КЭМС за счет собственных средств в течение всего гарантийного периода.

В течение всего гарантийного срока недопустимые локальные повреждения КЭМС устраняются подрядчиком при их возникновении в сроки предусмотренные ГОСТ Р 50597.

5.4 В государственных контрактах на сверхнормативное содержание МС предусматривают гарантийные обязательства подрядчика на выполняемые планово-профилактические работы (ППР).

Окончание срока действия контракта на содержание МС не означает прекращения действия гарантийных обязательств подрядчика.

5.5 При завершении работ в соответствии с ГОСТ 32755-2014 Подрядчик предоставляет рабочей комиссии гарантийный паспорт по установленной форме. Гарантийный паспорт является документом, в котором подрядчик принимает на себя обязательства устранять дефекты, возникшие по его вине в течение гарантийных периодов, указанных в гарантийном паспорте.

Типовая форма гарантийного паспорта на законченное (строительством, реконструкцией, капитальным ремонтом, ремонтом, ППР, КЭМС, ТСОДД и др.) мостовое сооружение приведена в приложении Г.

5.6 Заказчик в период действия гарантийных сроков выполняет работы по инструментальной оценке фактического технического состояния с выявлением недопустимых локальных дефектов КЭМС.

Периодичность инструментальных проверок выполняется при осуществлении дорожной деятельности в соответствии с требованиями нормативных правовых актов [1, 3] и технических документов [2].

5.7 В случае выявления дефектов отдельных конструктивных элементов МС в пределах гарантийного периода, возникших по вине подрядчика, гарантийный период на этот конструктивный элемент или часть сооружения устанавливается вновь в соответствии с государственным контрактом с момента (даты) завершения работ по устранению дефекта и оформляется соответствующим актом. Продолжительность проведения работ по устранению выявленных дефектов не засчитывается в гарантийный срок. Согласно Гражданскому кодексу РФ течение гарантийного срока прерывается на все время, на протяжении которого объект не мог эксплуатироваться вследствие недостатков, за которые отвечает подрядчик.

5.8 При возникновении разногласий между заказчиком и подрядчиком в результатах оценки состояния КЭМС, а также причин возникновения недопустимого состояния и недопустимых дефектов, проводят независимую экспертизу.

5.9 Если в результате экспертизы установлено, что недопустимое состояние КЭМС возникло не по вине подрядчика, то подрядчик освобождается от гарантийных обязательств.

5.10 Истечение гарантийного срока эксплуатации, либо завершение эксплуатации объекта в пределах гарантийной наработки означает прекращение гарантий подрядчика.

5.11 Заказчик имеет право применить гарантийные обязательства к индикаторам состояния КЭМС, приведенным в таблице 5.1.

5.12 Для КЭМС и ТСОДД заказчик применяет гарантийные обязательства по видам недопустимых локальных дефектов, в том числе:

- по земляному полотну, системе водоотвода и основанию дорожной одежды на участках сопряжений мостового сооружения с насыпями подходов: пучины, осадки, просадки, размывы, оползание откосов, повреждения обочин и разделительных полос, возвышение или занижение уровня обочин и разделительной полосы над уровнем проезжей части, размывы кюветов и разрушение лотков, нарушение положения люков колодцев и дождеприемных решеток;

- по асфальтобетонному покрытию на мостовом сооружении и на участках сопряжений с насыпями подходов: выбоины, гребенки, волны, сдвиги, просадки, проломы, выпотевание битума, трещины всех видов, застой воды на проезжей части;

- по цементобетонному покрытию на мостовом сооружении и на участках сопряжений с насыпями подходов: выбоины, шелушение, выкрашивание, сколы кромок и углов плит, разрушения деформационных швов, образование уступов более 3 мм, потеря продольной устойчивости, трещины всех видов, застой воды на проезжей части;

- по поверхностным обработкам, тонким защитным слоям и слоям износа из литых эмульсионно-минеральных смесей на мостовом сооружении и на участках сопряжений с насыпями подходов: нарушение сплошности слоя;

- по дорожным знакам, установленным перед мостовыми сооружениями: изменение положения знака, нарушение целостности лицевой поверхности;

- по дорожной и габаритной разметке на мостовом сооружении и на участках сопряжений с насыпями подходов: износ (разрушение) линий и символов разметки по площади;

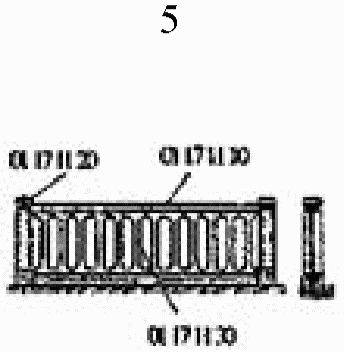

- по дорожным ограждениям на мостовом сооружении и на участках сопряжений с насыпями подходов: нарушение целостности конструкции, горизонтальное или вертикальное отклонение ограждения от его проектного положения, нарушение защитного покрытия, коррозия, шелушение бетона, трещины, расслоение защитного слоя, разрушение бетона;

- по дорожным световозвращателям на мостовом сооружении и на участках сопряжений с насыпями подходов: нарушение целостности лицевой поверхности, снижение коэффициента световозвращения;

- по гидроизоляции: нарушение герметичности гидроизоляции;

- по деформационным швам: нарушение герметичности, разрушение защитных полос вблизи окаймления, нарушение анкеровки, разрушение окаймления, образование трещин в покрытии над деформационными швами закрытого типа;

- по пролетным строениям железобетонным: силовые разрушения, образование силовых трещин, изломов, расслоение защитного слоя, потеря устойчивости, обрыв, обрушение конструктивных элементов или деталей, наличие температурно-усадочных трещин, повышенное содержание хлоридов;

- по пролетным строениям металлическим и сталежелезобетонным: образование усталостных трещин, выколов, нарушение защитного покрытия, коррозия, коррозионное распучивание, расстройство прикреплений и сопряжений;

- по пролетным строениям деревянным: гниение древесины, изломы, сколы, червоточины, расстройство прикреплений;

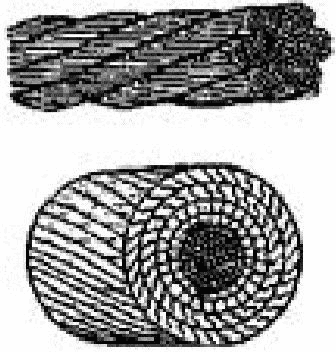

- по кабелям, вантам: обрыв прядей кабеля, коррозия прядей, проскальзывание прядей кабеля, сквозное повреждение защитной оболочки кабеля, расстройство прикреплений, соприкосновения кабеля с иными конструкциями;

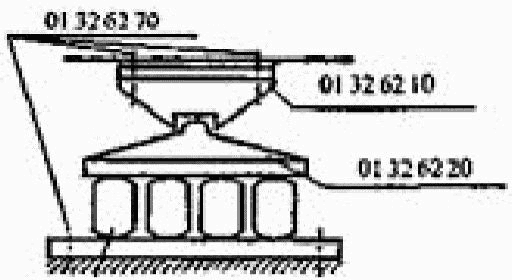

- по опорным частям: отклонение относительно проектного положения, расстройство крепления опорной части, наличие неплотностей и зазоров в местах опирания, трещин, сколов, разрушение деталей, расстройство анкеровки, отсутствие деталей, предусмотренных проектом;

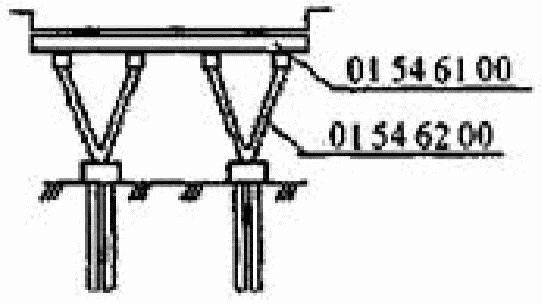

- по опорам: отклонение от проектного положения, деформации, силовые разрушения, образование силовых трещин, изломов, расслоение защитного слоя, потеря устойчивости, обрушение конструктивных элементов или деталей, наличие температурно-усадочных трещин, повышенное содержание хлоридов;

- по укреплениям: разрушение укрепления, образование трещин, деформации укреплений, размывы, просадки;

- по системам водоотвода с мостового полотна: расстройство элементов водоотвода, течь на нижележащие конструкции;

- по откосным лестничным сходам и другим эксплуатационным обустройствам: расстройство конструкции, шелушение, разрушение бетона, коррозия, деформации;

- по защитным покрытиям: потеря внешнего вида покрытия (отслаивание всего покрытия или отдельного слоя, растрескивание, появление точечной или подпленочной коррозии, меление, изменение цвета), недостаточная толщина покрытия, нарушение адгезии;

- по прочим системам и конструкциям: неисправности в различных обустройствах и механизмах (водоотводных, антисейсмических, защитных, электроосветительных, смотровых, контрольно-габаритных, сигнализационных, разводных и др.).

5.13 Заказчик имеет право расширить или уменьшить приведенный выше перечень индикаторов состояния и недопустимых локальных дефектов КЭМС в зависимости от особенностей мостового сооружения.

5.14 При проведении подрядчиком работ в рамках гарантийных обязательств по устранению недопустимых дефектов КЭМС срок выполнения работ с момента их обнаружения, как правило, не превышает 3 месяцев и может быть увеличен в случае неблагоприятных погодно-климатических условий. Если для устранения дефектов по технологии проведения работ необходимы определенные погодно-климатические условия, то срок устранения исчисляется с момента их наступления.

При наступлении гарантийного случая гарантийные сроки КЭМС продлеваются на период времени равный периоду эксплуатации недопустимого состояния КЭМС.

6 Сроки службы конструктивных элементов мостовых сооружений

6.1 Полный ресурс МС отсчитывают от начала эксплуатации до его перехода в предельное состояние, соответствующее окончательному прекращению эксплуатации.

Проектный срок службы металлических и сталежелезобетонных МС современных конструктивных форм, составляет 100 — 110 лет.

Минимальные сроки службы КЭМС даны в изм. № 1 к СП 35.13330.2011. При невыполнении своевременных профилактических работ и ремонтов в период эксплуатации срок службы КЭМС значительно сокращается.

На стадии строительства или ремонта проектный срок службы может быть откорректирован с учетом реальных условий.

6.2 Для современных монолитных и сталежелезобетонных с монолитной плитой ПС планируемый срок службы в климатических зонах II — III (по данным мировой практики) составляет Tсл = 100 лет, срок до первого капитального ремонта, Tр = 50 лет, для I климатической зоны планируемые сроки службы составляют Tсл = 80 лет, Tр = 40 лет, для IV климатической зоны планируемые сроки службы составляют Tсл = 110 лет, Tр = 55 лет.

6.3 Поскольку ремонт и капитальный ремонт позволяют частично или полностью восстанавливать ресурс, то отсчет наработки при исчислении ресурса возобновляют по окончании такого ремонта, различая в связи с этим доремонтный, межремонтный, послеремонтный и полный (до прекращения эксплуатации КЭМС) ресурс.

6.4 Доремонтный ресурс отсчитывают от начала эксплуатации до первого ремонта (или капитального ремонта).

6.5 Число возможных видов межремонтного ресурса зависит от чередования ремонтов и капитальных ремонтов. Как правило, за период эксплуатации на мостовом сооружении капитальный ремонт выполняют один раз приблизительно в середине срока службы. Ремонты и ППР могут выполняться неоднократно.

6.6 Послеремонтный ресурс отсчитывают от последнего ремонта (капитального ремонта) до окончательного прекращения эксплуатации.

Согласно методике [12] сроки ремонта Tр и сроки службы Tсл МС, расположенных в различных дорожно-климатических зонах по СП 34.13330.2012, составляют значения, приведенные в таблицах 6.1 и 6.2.

Таблица 6.1

Сроки ремонта и сроки службы железобетонных пролетных строений при условии выполнения работ по уходу и профилактике (при расположении сооружения в дорожно-климатических зонах I — III)

Таблица 6.2

Сроки ремонта и сроки службы железобетонных пролетных строений при условии выполнения работ по уходу и профилактике (при расположении сооружения в дорожно-климатической зоне IV)

Примечание: Указанные в таблицах 8.1 и 8.2 сроки службы пролетных строений получены с учетом статистической информации о фактическом ресурсе пролетных строений МС, полученной в результате обследований МС.

6.7 Минимальные сроки службы и сроки до первого ремонта для пролетных строений, изготовленных из различных материалов, а также для некоторых других КЭМС указаны в изм. № 1 к СП 35.13330.2011 (Таблица 6.3).

Таблица 6.3

Минимальные сроки службы и сроки до первого ремонта конструктивных элементов мостовых сооружений на автомобильных дорогах

6.8 Наиболее часто в мостовых сооружениях повреждаются и выходят из строя деформационные швы, поскольку испытывают наиболее интенсивное воздействие от транспорта, от изменения температуры и частое загрязнение. Данные по рекомендуемым минимальным срокам эксплуатации деформационных швов различных конструкций до их замены приведены в ОДМ 218.2.025-2012 [13].

Рекомендуемый минимальный срок эксплуатации деформационного шва до замены зависит от конструкции деформационного шва и износа материалов, примененных в элементах шва, подверженных воздействию нагрузок и разрушающих факторов. Для деформационных швов закрытого типа (с непрерывным покрытием) минимальный срок эксплуатации составляет 10 лет, для конструкций швов заполненного типа — 10 — 20 лет, в зависимости от конструкции (для деформационных швов заполненного типа с мастичным заполнением минимальный срок эксплуатации составляет 15 лет, для модульных деформационных швов с несколькими резиновыми компенсаторами 15 — 20 лет), для швов перекрытого типа — 15 — 20 лет.

6.9 Прогнозируемый срок службы защитных лакокрасочных покрытий в годах определяют по результатам ускоренных климатических испытаний в соответствии с ГОСТ 9.401-91.

При назначении нормативного срока службы защитного покрытия учитываются эксплуатационные (группа условий эксплуатации, степень коррозионного воздействия на конструктивные элементы), экономические и технологические факторы. Задаваемый нормативный срок службы обосновывают сравнением различных вариантов. Согласно СП 46.13330.2012 нормативную долговечность систем покрытия конструкций МС принимают не менее 15 лет по ГОСТ 9.401-91.

Эксплуатационные периоды (срок службы) в зависимости от группы условий эксплуатации по ГОСТ 15150-69, ГОСТ 31384-2008 для каждой конкретной системы покрытий металлических, бетонных и железобетонных конструкций транспортных сооружений, прошедшей ускоренные климатические испытания по ГОСТ 9.401-91, содержатся в СТО 01393674-007-2015 [14] и СТО 01393674-008-2014 [15]. Данные о степени коррозионного воздействия на различные конструктивные элементы пролетных строений приведены в ОДМ 218.4.002-2009 [8].

6.10 Усредненные значения сроков службы отдельных конструктивных элементов МС приведены в приложении В.

7 Гарантийные сроки конструктивных элементов законченных строительством, реконструкцией, капитальным ремонтом, ремонтом и работами, выполненными в рамках сверхнормативного содержания мостовых сооружений

7.1 Гарантийный срок исчисляют со дня ввода гарантийного объекта в эксплуатацию или с начала фактической эксплуатации на основании решения рабочей комиссии (что раньше).

Продолжительность гарантийного срока должна находиться в интервале от минимального до максимального значения.

7.2 Максимальная продолжительность гарантийного периода обычно не превышает средний срок службы при соблюдении правил и сроков технического обслуживания. Кроме этого, гарантийные периоды на конструктивные элементы принимают менее установленных межремонтных сроков.

7.3 Минимальный гарантийный срок для конусов, земляного полотна и слоев основания дорожной одежды в месте сопряжения мостового сооружения с подходами при строительстве, реконструкции, капитальном ремонте и ремонте принимают 8 и 6 лет соответственно.

7.4 Гарантийный срок на участках сопряжений мостовых сооружений с подходами для обочин или ее частей, укрепленных материалом по типу проезжей части, принимают равным гарантийному сроку покрытия одежды мостового полотна. В иных случаях гарантийный срок для обочин или ее частей не регламентируется.

7.5 Гарантийный срок для покрытия одежды мостового полотна на проезжей части из цементобетона при строительстве, реконструкции и капитальном ремонте принимают не менее 8 лет.

7.6 Гарантийный срок для верхнего слоя покрытия и слоев износа на проезжей части из асфальтобетона при строительстве, реконструкции и капитальном ремонте принимают в зависимости от интенсивности движения в соответствии с рекомендациями, приведенными в ОДМ 218.6.029-2017 (табл. 2) [22]. Минимальный гарантийный срок для нижнего слоя покрытия мостового полотна рекомендуется принимать 5 лет.

7.7 При ремонте покрытий одежды мостового полотна на проезжей части слоями из асфальтобетона рекомендуется принимать гарантийный срок равный 4 годам. При интенсивности движения транспортного потока на полосу движения более 15 000 авт./сут рекомендуется принимать гарантийный срок 2 года.

7.8 Рекомендуемые гарантийные сроки для поверхностных обработок, а также для слоев износа и защитных слоев покрытия мостового полотна из литых эмульсионно-минеральных смесей рекомендуется принимать в соответствии с ОДМ 218.6.029-2017 (табл. 3) [22].

7.9 Гарантийные сроки на дорожные знаки, находящиеся в зоне ответственности МС принимают в соответствии с п. 9.2 ГОСТ 32945.

7.10 Гарантийные сроки на дорожную разметку проезжей части принимают не менее функциональной долговечности разметки, указанной в ГОСТ 32953.

7.11 Гарантийный срок на барьерное ограждение проезжей части и перила мостовых сооружений (металлическое, железобетонное) и элементы водоотвода с мостового полотна принимается 5 лет.

7.12 Гарантийный срок для деформационных швов при строительстве, реконструкции и капитальном ремонте принимают в зависимости от интенсивности движения и конструкции деформационного шва в соответствии с рекомендациями, приведенными в таблице 7.4.

Таблица 7.4

Рекомендуемые гарантийные сроки для деформационных швов

7.13 Гарантийные сроки на антикоррозионные покрытия металлических и железобетонных КЭМС при строительстве, реконструкции и капитальном ремонте принимают не менее 5 лет.

7.14 Гарантийный срок для укреплений откосов конусов монолитным бетоном, бетонными плитами, матрасами Рено, бетонных упоров в основании конуса принимают 5 лет.

7.15 Минимальная продолжительность гарантийного периода на остальные, не упомянутые в п. 7.3 - 7.14, капитальные КЭМС принимают от 8 лет, но более срока, за который будет достигнуто удвоенное значение средней наработки до выявления скрытого дефекта в КЭМС. Максимальная продолжительность гарантийного периода на остальные, не упомянутые в п. 7.3 - 7.14, КЭМС принимают не менее среднего срока службы КЭМС при соблюдении правил и сроков технического обслуживания. Кроме этого, гарантийные периоды на КЭМС принимают не более установленных межремонтных сроков.

7.16 Гарантийный срок на деревянные КЭМС и другие, не капитальные КЭМС, принимают 3 года.

7.17 Рекомендуемые гарантийные сроки для различных конструктивных элементов МС приведены в приложении В.

Минимальные гарантийные сроки на искусственные сооружения и отдельные конструктивные части подходов и обустройств подходов, установлены распоряжением Министерства транспорта РФ от 07.05.2003 № ИС-414-р [2].

8 Методика определения индикаторов состояния и рекомендуемые значения показателей состояния мостового полотна по годам действия гарантийных обязательств

8.1 Продольную ровность верхнего слоя покрытия одежды мостового полотна на проезжей части мостового сооружения оценивают по международному показателю ровности IRI, согласно рекомендациям ОДМ 218.6.029-2017 [22] и ГОСТ 50597.

8.2 Поперечную ровность верхнего слоя покрытия одежды мостового полотна на проезжей части мостового сооружения оценивают по глубине колеи К и состоянию поперечных уклонов. Для асфальтобетонных и цементобетонных покрытий глубину колеи на конец гарантийного срока или по годам действия гарантийных обязательств определяют на основе ежегодного прироста глубины колеи согласно рекомендациям ОДМ 218.6.029-2017 [22].

8.3 Ежегодный прирост глубины колеи для асфальтобетонных и цементобетонных покрытий одежды мостового полотна на проезжей части назначают в зависимости от интенсивности движения согласно рекомендациям ОДМ 218.6.029-2017 [22].

8.4 Рекомендуемые значения продольной ровности покрытия одежды мостового полотна на проезжей части мостового сооружения принимают по международному показателю ровности IRI по годам действия гарантийных обязательств для асфальтобетонных и цементобетонных покрытий согласно рекомендациям ОДМ 218.6.029-2017 [22].

8.5 Рекомендуемые значения поперечной ровности покрытия одежды мостового полотна на проезжей части мостового сооружения принимают по показателю глубины колеи по годам действия гарантийных обязательств для асфальтобетонных и цементобетонных покрытий согласно рекомендациям ОДМ 218.6.029-2017 [22].

8.7 Сцепные качества верхних слоев покрытий одежды мостового полотна на проезжей части мостового сооружения, поверхностных обработок и защитных слоев покрытия (слоев износа), нормируемые коэффициентом сцепления, должны удовлетворять требованиям ГОСТ Р 50597 на всем протяжении гарантийного срока.

8.8 После выполнения работ по строительству, реконструкции, капитальному ремонту и ремонту в период действия гарантийных обязательств допускается появление только поперечных трещин в количестве не более 20 пог. м/км в год на полосу движения.

8.9 Величина коэффициента светоотражения дорожной разметки на проезжей части мостового сооружения при дневном рассеянном или искусственном освещении в первую треть гарантийного периода эксплуатации должна соответствовать нормам класса (QN) по п. 5.1.12 ГОСТ 32953, установленным в контракте на выполнение работ.

При дальнейшей эксплуатации в пределах гарантийного срока величина коэффициента светоотражения при дневном рассеянном или искусственном освещении должна соответствовать значению, равному 75% от нормы класса (QN).

8.10 Величина коэффициента световозвращения дорожной разметки при сухом состоянии покрытия мостового полотна в первую треть гарантийного периода эксплуатации должна соответствовать нормам класса (RN) по п. 5.1.10 ГОСТ 32953, установленным в контракте на выполнение работ.

При дальнейшей эксплуатации в пределах гарантийного срока величина коэффициента световозвращения при сухом состоянии покрытия должна соответствовать значению, равному 75% от нормы класса (RN).

8.11 В гарантийный период эксплуатации КЭМС и ТСОДД не должно быть недопустимых локальных дефектов, перечисленных в п. 5.12 настоящего документа. При возникновении недопустимых локальных дефектов в конструктивных элементах мостового полотна и сопряжений с подходами они устраняют в нормируемые ГОСТ Р 50597 сроки. Локальные повреждения, для которых ГОСТ Р 50597 предусматривает допустимые размеры, считаются недопустимыми в случае, если их размер превышает установленные допуски. Остальные дефекты, имеющиеся в КЭМС и не оказывающие существенного влияния на технические параметры транспортно-эксплуатационные характеристики мостового сооружения устраняют в течение трех месяцев с момента их обнаружения. Срок их устранения может быть увеличен в случае неблагоприятных погодно-климатических условий при соответствующем обосновании.

9 Организация работ по контролю состояния гарантийных объектов

9.1 Состояние КЭМС после завершения строительства, реконструкции, капитального ремонта или ремонта должно соответствовать требованиям действующих нормативных документов ГОСТ Р 50597, СП 78.13330.2012, СП 46.13330.2012.

Заказчик выполняет работы по контролю фактического технического состояния КЭМС в соответствии с приказом Министерства Транспорта РФ от 27.08.2009 г. № 150 «О порядке проведения оценки технического состояния автомобильных дорог» [3], ОДМ 218.3.014-2011 [4], ОДМ 218.4.001-2008 [5], ОДН 218.017-2003 [6] в том числе и в период действия гарантийных обязательств.

В гарантийный период эксплуатации состояние МС должно соответствовать установленным в Контракте, Гарантийном Паспорте и соответствующих нормах требованиям, в КЭМС не должно быть недопустимых локальных дефектов. Допустимыми считаются дефекты, параметры, степени развития которых не превышают допуски, установленные такими-то документами. Остальные локальные дефекты, для которых ГОСТ Р 50597, СП 46.13330.2012, а также настоящий документ предусматривают допустимые значения параметров, считаются недопустимыми дефектами только в том случае, если значения их параметров превышают установленные допуски.

9.2 Управление работами по контролю состояния МС, в том числе, в гарантийный период осуществляет ответственная структура Заказчика.

9.3 Одной из задач контроля состояния МС в гарантийный период является выявление недопустимых скрытых строительных дефектов и недопустимых дефектов, возникших в период эксплуатации в том числе и по вине подрядных организаций, выполнивших проектные, строительные или ремонтные работы, с целью их своевременного устранения согласно гарантийным обязательствам.

Для реализации этой цели ежегодно ответственные структуры Заказчика формируют план работ по диагностике сооружений, законченных строительством, реконструкцией, капитальным ремонтом и ремонтом.

9.4 Мостовые сооружения в течение одного года после завершения строительства, реконструкции, капитального ремонта, ремонта и работ, выполненных в рамках сверхнормативного содержания, подлежат диагностике в объеме, предусмотренном ГОСТ 33161-2014 и ОДМ 218.4.001-2008 [5] с целью занесения актуальных данных в АБДМ ФДА и выявления брака СМР.

9.5 Для проведения диагностики привлекаются специализированные организации, имеющие соответствующие разрешительные документы на проведение обследования строительных конструкций, квалифицированных специалистов и оснащенные, необходимыми приборами и оборудованием. В случае привлечения ими на субподряд лабораторий и других исследовательских организаций, последние должны иметь допуски на соответствующие виды работ, сертификаты соответствия и свидетельства поверки средств измерения.

9.6 Оперативное управление работами по контролю технического состояния, в том числе, в гарантийный период организуют органы управления дорожным хозяйством в рамках содержания в соответствии с действующими правилами содержания МС на автомобильных дорогах.

9.7 Плановые периодические осмотры МС в гарантийный период проводятся с фиксацией недопустимых дефектов не реже двух раз в год, как правило, в весенний и осенний периоды.

9.8 Текущие осмотры МС в гарантийный период выполняются силами подрядных организаций по содержанию в рамках нормативного содержания с фиксацией недопустимых дефектов. По результатам осмотра составляется акт об осмотре.

9.9 При выявлении недопустимых дефектов, по результатам текущих осмотров, может быть организовано проведение внеплановых периодических осмотров (обследований) с привлечением специализированных организаций. Полученная в результате обследования актуальная информация заносится в АБДМ ФДА и оформляется Технический паспорт.

9.10 На основании акта об осмотре или технического паспорта искусственного сооружения Заказчиком составляется и передается подрядчику предписание об устранении недопустимых дефектов с указанием сроков исполнения предписания.

10 Определение фактического технического состояния конструктивных элементов мостовых сооружений в период действия гарантийных обязательств

10.1 В период действия гарантийных обязательств заказчик выполняет работы по определению фактического технического состояния КЭМС в соответствии с приказом Министерства Транспорта РФ от 27.08.2009 г. № 150 «О порядке проведения оценки технического состояния автомобильных дорог» и ГОСТ 33161.

В случае необходимости выполняют различные инструментальные измерения в соответствии с ГОСТ 31937-2011, СП 79.13330.2012, ОДМ 218.4.001-2008 [5], ОДН 218.017-2003 [6], ОДМ 218.2.044-2014 [10], используя поверенные средства измерений, включенные в Государственный реестр средств измерений либо метрологически аттестованные в соответствии с Федеральным законом от 26 июня 2008 № 102-ФЗ «Об обеспечении единства измерений».

10.2 При оценке фактического технического состояния покрытия проезжей части мостового полотна и КЭАД на подходах и на участках сопряжений с МС определяют индикаторы состояния: продольную ровность, поперечную ровность и сцепные качества.

10.3 При оценке фактического технического состояния ТСОДД на мостовом полотне определяют следующие индикаторы состояния: видимость в темное время суток, видимость в светлое время суток, различимость цветного изображения (для дорожных знаков), сохранность линий и символов (для дорожной разметки).

10.4 При оценке фактического технического состояния КЭМС фиксируют возникшие локальные дефекты (перечисленные в п. 5.12 настоящего документа), измеряют их параметры в соответствии с ГОСТ 33161 и оценивают допустимость или недопустимость возникших дефектов.

Каталоги видов недопустимых дефектов, возникающих наиболее часто по вине подрядчика и подпадающих под гарантийные обязательства, приведены в приложении А.

10.4.1 Основными контролируемыми характеристиками и параметрами дефектов железобетонных конструктивных элементов МС в гарантийный период являются:

- Соответствие геометрических опалубочных размеров сечений проектным размерам. Величины отклонений не более предусмотренных в СП 46.13330.2012 или проектом.

- Соответствие формы конструктивного элемента проектной форме (форма продольного профиля, величина выгиба балки, прямолинейность сжатых элементов и др.).

- Прочность бетона. Класс бетона не менее предусмотренного проектом.

- Толщина защитного слоя бетона. Не менее 20 мм. Величина отклонения не более предусмотренной в СП 46.13330.2012 или согласно проектным требованиям.

- Ширина раскрытия силовой трещины. Допускается ширина раскрытия для предварительно-напряженных конструкций не более 0,2 мм, для конструкций из обычного железобетона не более 0,3 мм.

- Глубина, длина силовой трещины. Образование силовых трещин не допускается.

- Количество трещин. Образование количества трещин более установленного проектом.

- Площадь расслоения защитного слоя бетона. Расслоение защитного слоя не допускается.

- Площадь поверхностного разрушения бетона. Разрушение бетона не допускается.

- Геометрические размеры раковин, площадь раковистой поверхности. Размеры и площадь не более установленных проектом и в СП 46.13330.2012.

- Площадь и глубина сколов бетона. Сколы бетона не допускаются.

- Площадь следов сквозных протечек на нижней поверхности конструктивного элемента. Сквозные протечки не допускаются.

- Соответствие фактического армирования проектному армированию — проверяется по исполнительной документации, а в необходимых случаях — при помощи неразрушающего приборного или частично разрушающего контроля.

10.4.2 Основными контролируемыми характеристиками и параметрами дефектов металлических конструктивных элементов в гарантийный период являются:

- Соответствие геометрических размеров сечений проектным размерам. Величины отклонений не более предусмотренных в СП 46.13330.2012 или проектом.

- Соответствие формы конструктивного элемента проектной форме (форма продольного профиля главной балки, прямолинейность элементов, отсутствие деформаций и др.).

- Целостность сечения конструктивного элемента и его прикреплений. Образование дефектов в виде обрывов, расстройства прикреплений не допускается.

- Отсутствие коррозии металла. Образование дефекта не допускается.

- Ширина раскрытия трещины. Образование дефекта не допускается.

- Длина трещины. Образование дефекта в металле основного сечения и в сварных швах не допускается.

- Количество трещин. Образование дефекта в металле основного сечения и в сварных швах не допускается.

- Площадь выколов. Образование дефекта не допускается.

- Отклонение усилий натяжения высокопрочных болтов должно находиться в пределах проектных и нормативных допусков.

- Отсутствие болтовых соединений не допускается.

- Наличие пустот в сварных швах не допускается.

10.4.3 Основными контролируемыми характеристиками и параметрами состояния лакокрасочного покрытия металлических и бетонных поверхностей, а также цинковых покрытий, нанесенных методом горячего цинкования, в гарантийный период являются:

- Внешний вид покрытия (отсутствие трещин, пропусков, пузырей, морщин и др. дефектов). Внешний вид покрытия должен быть не ниже V класса по ГОСТ 9.032 и не ниже предусмотренного проектом. Внешний вид покрытия оценивают визуальным способом по ГОСТ 9.407.

- Толщина покрытия по ГОСТ 27750 и ГОСТ 31993. Предельное отклонение согласно проектным требованиям.

- Адгезия покрытия к поверхности металла. Не хуже 2 баллов по ГОСТ 15140.

- Межслойная адгезия по ГОСТ 15140.

- Число слоев лакокрасочного покрытия (устанавливают по ИД, а в необходимых случаях исследованиями среза покрытия под увеличением).

- Наличие дефектов, снижающих защитные свойства покрытия — растрескивание, отслаивание покрытия, меление покрытия, коррозия металла точечная и подпленочная, не допускается. При необходимости состояние защищенной поверхности оценивают после локального удаления покрытия. Оценку состояния покрытия в гарантийный период проводят в соответствии с ГОСТ 9.407.

10.4.4 Основными контролируемыми характеристиками и параметрами деревянных конструктивных элементов в гарантийный период являются:

- Соответствие геометрических размеров сечений проектным размерам. Величины отклонений не более предусмотренных в СП 46.13330.2012 или проектом.

- Соответствие формы конструктивного элемента проектной форме (форма продольного профиля главной балки, прямолинейность элементов и др.).

- Целостность сечения конструктивного элемента и его прикреплений.

- Отсутствие дефектов в виде изломов, сколов, стесок, червоточин, расстройства прикреплений.

- Отсутствие непроклеев и отслоений элементов клееной древесины.

10.4.5 Основными контролируемыми характеристиками и параметрами кабелей (вант) в гарантийный период являются:

- Сила натяжения, частоты колебаний кабеля. Величины отклонений не более предусмотренных в СП 46.13330.2012 или проектом. Резонансные частоты колебаний кабеля не допускаются.

- Амплитуды колебания кабеля. Сверхпроектные амплитуды колебания кабеля не допускаются.

- Целостность сечения конструктивного элемента и его прикреплений.

- Отсутствие дефектов в виде обрывов прядей кабеля, коррозии прядей кабеля, проскальзывания прядей кабеля, сквозного повреждения защитной оболочки кабеля, расстройства прикреплений, соприкосновения кабеля с иными конструкциями, не предусмотренного проектом.

10.4.6 Основными контролируемыми характеристиками и параметрами опорных частей в гарантийный период являются:

- Положение опорной части. Величины отклонений относительно проектного положения не более предусмотренных в СП 46.13330.2012 или проектом.

- Соответствие положения элементов опорной части проекту для обеспечения нормативного диапазона возможных перемещений. Величины отклонений не более предусмотренных СП 46.13330.2012 или проектом.

- Соответствие типа опорной части диапазону возможных перемещений опираемой конструкции и опорной реакции. Отклонения от проекта не допускаются.

- Отсутствие дефектов в виде расстройства крепления опорной части, наличия неплотностей и зазоров в местах опирания, трещин, сколов, разрушений деталей, нарушения антикоррозийного покрытия, отсутствия деталей, предусмотренных проектом.

10.4.7 Основными контролируемыми характеристиками и параметрами этажного опирания конструкций в гарантийный период являются:

- Взаимное положение опираемых конструкцией. Сдвиги, величины отклонений относительно проектного положения не более предусмотренных в СП 46.13330.2012 или проектом.

- Отсутствие дефектов в виде расстройства анкеровки накладной конструкции в опирании, неплотности в контакте опирания на нижерасположенную конструкцию.

10.5 Перечень выявленных дефектов оформляют в виде ведомости дефектов с указанием параметров этих дефектов. Ведомость дефектов формируют в соответствии с ОДМ 218.3.042-2014 [7].

Ведомость дефектов является обязательным приложением к акту об осмотре или техническому паспорту, сформированному в АБДМ ФДА на основании сведений, полученных по результатам диагностики.

11 Обстоятельства, освобождающие подрядчика от гарантийных обязательств

11.1 Подрядчик освобождается от гарантийных обязательств в случае, если недопустимое состояние КЭМС возникло вследствие наступления обстоятельств непреодолимой силы, включая чрезвычайные ситуации природного и техногенного характера, а также в случаях, предусмотренных в п. 10.2 настоящих правил.

11.2 Обстоятельства, прямыми последствиями которых стало образование недопустимого состояния КЭМС, освобождающими подрядчика от гарантийных обязательств могут быть следующие:

11.2.1 Дорожно-транспортные происшествия, хищения, вандализм и другие подобные действия третьих лиц, повлекшие за собой возникновение дефектов КЭМС.

11.2.2 Вмешательство третьих лиц, в том числе, организаций, осуществляющих работы по содержанию автомобильной дороги, за исключением проверок надзорными органами, в КЭМС при проведении различных видов строительно-монтажных работ в пределах полосы отвода, повлекшие за собой возникновение дефектов.

11.2.3 Образование дефектов из-за несанкционированного прохода сверхнормативной нагрузки.

11.2.4 В случае роста среднегодовой суточной интенсивности движения автомобилей более чем на 25% по сравнению с расчетной, установленной в процессе проектирования, необходимо уточнить гарантийный срок по таблице 2 пункта 6.4, таблице 3 пункта 6.6 и пункта 6.8 Правил.

11.2.5 Внедрение новых, ранее не применявшихся материалов и технологий в рамках проведения опытно-экспериментальных работ по заданию заказчика.

11.3 Решение о наличии или отсутствии вины подрядчика в образовании недопустимого состояния КЭМС в спорных случаях выносится на основании экспертного заключения независимой компетентной организации.

Приложение А

КАТАЛОГ ХАРАКТЕРНЫХ ДЕФЕКТОВ, ИХ ВНЕШНИЕ ПРОЯВЛЕНИЯ И КОНТРОЛИРУЕМЫЕ ПАРАМЕТРЫ

Таблица А.1

Характерные дефекты бетонных и каменных конструкций

Таблица А.2

Характерные дефекты железобетонных конструкций

Таблица А.3

Характерные дефекты металла основного сечения

Таблица А.4

Характерные дефекты металлических связей

Таблица А.7

Таблица А.10

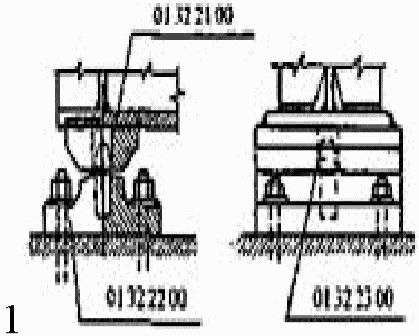

Характерные дефекты опорных частей

Код элемента по ОДМ 218.2.012-2011 (Номер по ОДМ 218.3.042-2014)	Наименование конструктивного элемента	Поясняющие рисунки конструктивного элемента	Характеристики и контролируемые параметры технического состояния	Требования к контролируемым параметрам технического состояния	Недопустимые отклонения контролируемых параметров и недопустимые локальные дефекты
1	2	3	4	5	6
01 00 00 00 (1)	Мостовое сооружение		Грузоподъемность. Классы нагрузки Ак. Классы нагрузки Нк. Масса эталонной трехосной нагрузки	Соответствие проекту и нормам ГОСТ Р 52748-2007 СП 35.13330.2011 ОДН 218.017-2003 ОДМ 218.3.014-2011	Дефекты, снижающие фактическую грузоподъемность несущих конструкций ниже проектной
			Безопасность движения под сооружениями. Подмостовые габариты. Габариты приближения конструкций в подмостовой зоне		Отклонение фактических габаритов от нормативных значений в меньшую сторону не допускается
01 10 00 00 (144, 191)	Мостовое сооружение. Мостовое полотно		Безопасность движения по сооружению. Безопасная скорость движения. Габариты приближения конструкций	Соответствие проекту и нормам ГОСТ Р 50597 ОДН 218.017-2003 ГОСТ Р 52748-2007 СП 35.13330.2011	Характерные дефекты элементов мостового полотна (таблица А.11)
			Пропускная способность. Габарит проезжей части. Габарит прохожей части. Габарит тротуаров
01 11 00 00 (461)	- Мостовое полотно. Разметка дорожная		Видимость в темное и светлое время суток. Коэффициент световозвращения. Коэффициент светоотражения при дневном рассеянном или искусственном освещении по ГОСТ Р 54809	Соответствие ГОСТ Р 51256-2011 Параметры контролируются при диагностике участка дороги расположения МС	Отсутствует дорожная разметка. Несоответствие действующим нормативным требованиям, износ (разрушение) линий и символов разметки по площади
01 12 00 00 (145, 192)	- Мостовое полотно. Одежда ездового полотна, прохожей части пешеходных мостов и тротуаров		Толщина одежды ездового полотна и тротуаров	Соответствие нормам и проекту. Отсутствие лишних слоев, приводящих к снижению грузоподъемности сооружения ниже проектной	Среднее отклонение не более 30% от общей проектной толщины одежды мостового полотна
01 12 10 00 (146, 173, 193)	- Одежда ездового полотна, прохожей части пешеходных мостов и тротуаров. Покрытие		Продольная ровность. Международный показатель ровности IRI. Углы перелома	Соответствие СП 78.13330-2012 ГОСТ Р 52398-2005	Характерные дефекты ездового полотна (таблица А.11)
			Поперечная ровность. Глубина колеи (просвет под рейкой длиной 3 м)
			Сцепные качества. Коэффициент сцепления	Параметры контролируются при диагностике участка дороги расположения МС
01 12 11 00 (147, 174, 194)	- Покрытие. Асфальтобетонное покрытие		Поперечная ровность. Глубина колеи	Ограничение просвета под рейкой длиной 3 м	Значение просветов до 6 мм
01 12 11 10 (147, 174, 194)	- Асфальтобетонное покрытие. Горячий асфальтобетон		Дефекты в покрытии	Отсутствие недопустимых дефектов	Выбоины, гребенки, волны, сдвиги, просадки, проломы, выпотевание битума, трещины всех видов, сеть трещин
01 12 11 20 (147, 174, 194)	- Асфальтобетонное покрытие. Литой асфальтобетон, противоскользящее покрытие
01 12 12 00 (148, 175, 195)	- Покрытие. Цементобетонное покрытие		Глубина колеи	Ограничение просвета под рейкой длиной 3 м	Значение просветов до 6 мм
01 12 13 00 (148, 177, 197)	- Покрытие. Полимербетонное покрытие		Дефекты в покрытии	Отсутствие недопустимых дефектов	Выбоины, шелушение, выкрашивание, сколы кромок и углов плит, разрушения деформационных швов, образование уступов более 3 мм, потеря продольной устойчивости, трещины всех видов
01 12 14 00	- Покрытие. Булыжная мостовая		Глубина колеи Дефекты в покрытии	Ограничение просвета под рейкой длиной 3 м Отсутствие недопустимых дефектов	Значение просветов до 15 мм. Деформация, вывал, разрушение отдельных элементов покрытия
01 12 15 00	- Покрытие. Брусчатка

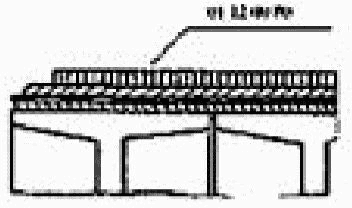

01 12 16 00 (149, 170, 198)	- Покрытие. Настил		Глубина колеи Дефекты в покрытии	Ограничение просвета под рейкой длиной 3 м	Значение просветов до 15 мм
01 12 16 10 (166)	- Настил. Из рифленых металлических листов		Дефекты в настиле	Отсутствие недопустимых дефектов	Трещины, выколы
01 12 16 20 (151, 196)	- Настил. Из сборных железобетонных плит		Дефекты в настиле	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2), торчащая арматура

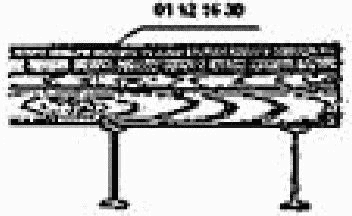

01 12 16 30 (149, 150, 198)	- Настил. Из древесины		Дефекты в настиле	Отсутствие недопустимых дефектов	Загнивание, излом, наличие выступающих метизов, незакрепленные доски, трещины в досках
01 12 17 00 (152)	- Покрытие. Щебеночная засыпка		Глубина колеи Дефекты в покрытии	Ограничение просвета под рейкой длиной 3 м	Значение просветов до 15 мм
01 12 18 00 (152)	- Покрытие. Черное гравийное покрытие		Глубина колеи Дефекты в покрытии	Ограничение просвета под рейкой длиной 3 м	Значение просветов до 15 мм
01 12 20 00 (153, 199)	- Одежда ездового полотна и тротуаров. Защитный слой		Дефекты в одежде ездового полотна и тротуаров	Отсутствие недопустимых дефектов	Разрушение
01 12 21 00 (153, 199)	- Защитный слой. Из цементобетона
01 12 22 00 (153, 199)	- Защитный слой. Из холодного асфальтобетона
01 12 23 00 (153, 199)	- Защитный слой. Из горячего асфальтобетона
01 12 30 00 (154, 200)	- Одежда ездового полотна и тротуаров. Гидроизоляция		Герметичность гидроизоляции	Отсутствие следов протечек на нижней поверхности плиты проезжей части	Расстройство гидроизоляции
01 12 31 00 (154, 200)	- Гидроизоляция. Оклеечная
01 12 31 10 (154, 200)	- Оклеечная. Из битумной мастики с армированием мешковиной
01 12 31 20 (154, 200)	- Оклеечная. Из битумной мастики с армированием стеклотканью
01 12 31 30 (154, 200)	- Оклеечная. Рулонная дисперсно-армированная на основе битума
01 12 31 40 (154, 200)	- Оклеечная. Рулонная на основе резинобитумных материалов

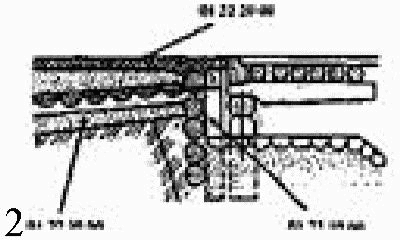

01 12 32 00 (154, 200)	- Гидроизоляция. Напыляемая
01 12 33 00 (154, 200)	- Гидроизоляция. Из гидрофобного бетона
01 12 34 00 (154, 200)	- Гидроизоляция. Свинцовая
01 12 35 00 (154, 200)	- Гидроизоляция. Глиняный замок
01 12 40 00	- Одежда ездового полотна и тротуаров. Система обогрева		Дефекты в системах обогрева	Соответствие проекту. Отсутствие недопустимых дефектов	Расстройство конструкции
01 13 00 00 (453)	- Мостовое полотно. Элементы водоотвода		Организованный отвод воды	Отсутствие застойных мест на проезжей части и тротуарах	Отсутствие луж на проезжей части после выпадения осадков
01 13 10 00 (454)	- Элементы водоотвода. Продольные уклоны ездового полотна		Продольный уклон	Соответствие проекту, СП 35.13330.2011	Отклонение от нормативного значения не более +/- 0,010
01 13 20 00 (180, 454)	- Элементы водоотвода. Поперечные уклоны ездового полотна		Поперечный уклон	Соответствие проекту, СП 35.13330.2011	Отклонение от нормативного значения не более +/- 0,010
01 13 30 00 (181)	- Элементы водоотвода. Поперечные уклоны тротуаров		Поперечный уклон	Соответствие проекту, СП 35.13330.2011	Отклонение от нормативного значения не более +/- 0,010 Застой воды Неорганизованный сброс на стороны

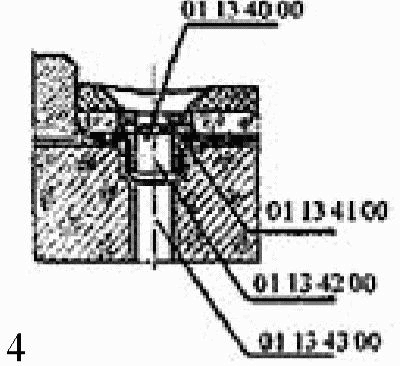

01 13 40 00 (182)	- Элементы водоотвода. Водоотводная трубка		Дефекты водоотвода	Отсутствие недопустимых дефектов	Верх трубки выше прилегающего покрытия
01 13 41 00 (182)	- Водоотводная трубка. Решетка				Отсутствует элемент, предусмотренный проектом
01 13 42 00 (182)	- Водоотводная трубка. Приемная воронка				Расстройство конструкции
01 13 43 00 (182)	- Водоотводная трубка. Сливная трубка				Недостаточная длина, обводнение нижележащих конструкций
01 13 50 00 (185)	- Элементы водоотвода. Водоотвод через тротуары		Дефекты водоотвода	Отсутствие недопустимых дефектов	Расстройство конструкции
01 13 51 00 (185)	- Водоотвод через тротуары. Сливные отверстия в ограждениях проезжей части
01 13 52 00 (185)	- Водоотвод через тротуары. Сливные отверстия под перилами
01 13 53 00 (187, 205)	- Водоотвод через тротуары. Сливные козырьки
01 13 60 00 (184)	- Элементы водоотвода. Продольные водоотводящие лотки		Дефекты водоотвода	Отсутствие недопустимых дефектов	Расстройство конструкции
01 13 70 00 (184)	- Элементы водоотвода. Навесные водоотводящие лотки и трубы		Дефекты водоотвода	Отсутствие недопустимых дефектов	Расстройство конструкции
01 13 80 00 (183)	- Элементы водоотвода. Закрытый дренаж		Продольный уклон	Соответствие проекту, СП 35.13330.2011	Отклонение не более +/- 0,002
01 13 81 00 (183)	- Закрытый дренаж. Дренажная штраба		Поперечный уклон	Соответствие проекту, СП 35.13330.2011	Отклонение не более +/- 0,1 м
01 13 82 00 (183)	- Закрытый дренаж. Дренирующее заполнение		Дефекты дренажа	Отсутствие недопустимых дефектов	Расстройство конструкции
01 13 83 00 (183)	- Закрытый дренаж. Дренажная трубка		Дефекты дренажа	Отсутствие недопустимых дефектов	Недостаточная длина трубки. Натекание на нижележащие конструкции
01 14 00 00 (224)	- Мостовое полотно. Деформационные швы		Герметичность	Отсутствие протечек	Протечки не допускаются Отклонение зазора ДШ от требуемого больше необходимого для обеспечения свободного перемещения сопрягаемых конструкций в расчетном диапазоне температур не допускается
			Обеспечение диапазона возможных перемещений сопрягаемых конструкций	Соответствие ширины зазора ДШ проекту, СП 35.13330.2011, ОДН 218.017-2003
			Обеспечение плавности движения. Углы перелома	Соответствие углов перелома на длине 4 м ОДН 218.017-2003	Отклонение более предельного значения, обеспечивающего плавность движения, не допускается
01 14 10 00 (225)	- Деформационные швы. Открытого типа		Ширина зазора	Соответствие ширины зазора проекту и СП 78.13330-2012	Отклонение +/- 20%, но не более 35 мм
01 14 11 00 (225)	- Открытого типа. Без окаймления		Дефекты ДШ	Отсутствие недопустимых дефектов	Разрушение покрытия вдоль шва
01 14 11 10 (225)	- Без окаймления. Водоотводный лоток		Дефекты ДШ	Отсутствие недопустимых дефектов	Протечки, расстройство конструкции
01 14 12 00 (225)	- Открытого типа. С металлическим окаймлением		Протечки	Отсутствие протечек	Разрушение покрытия вдоль шва
01 14 12 10 (225)	- С металлическим окаймлением. Водоотводный лоток		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство конструкции
01 14 12 20 (225)	- С металлическим окаймлением. Окаймление		Дефекты ДШ	Отсутствие недопустимых дефектов	Нарушение анкеровки, расстройство конструкции. Выколы
01 14 20 00 (226)	- Деформационные швы. Закрытого типа		Герметичность	Отсутствие протечек	Протечки не допускаются
01 14 21 00 (226)	- Закрытого типа. С металлическим компенсатором		Дефекты ДШ	Отсутствие недопустимых дефектов	Трещина, разрушение покрытия вдоль шва
01 14 21 10 (226)	- С металлическим компенсатором. Компенсатор		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство конструкции
01 14 21 20 (226)	- С металлическим компенсатором. Уплотнительный профиль		Дефекты ДШ	Отсутствие недопустимых дефектов	Выпадение уплотнительного профиля
01 14 22 00 (226)	- Закрытого типа. С мастично-щебеночным покрытием над зазором		Герметичность	Отсутствие протечек Отсутствие недопустимых дефектов	Протечки не допускаются Трещины, разрушения
01 14 23 00 (229)	- Заполненного типа. С резиновым (полимерным) уплотнителем		Герметичность	Отсутствие протечек	Протечки не допускаются
01 14 23 10 (229)	- С резиновым (полимерным) уплотнителем. Уплотнительный профиль		Дефекты ДШ	Отсутствие недопустимых дефектов	Выпадение уплотнительного профиля
01 14 23 20 (229)	- С резиновым (полимерным) уплотнителем. Окаймление		Дефекты ДШ	Отсутствие недопустимых дефектов	Нарушение анкеровки, расстройство конструкции. Выколы
01 14 24 00 (229)	- Заполненного типа. С резино-металлическим уплотнителем		Герметичность	Отсутствие протечек	Протечки не допускаются
01 14 24 10 (229)	- С резино-металлическим уплотнителем. Уплотнительный профиль		Дефекты ДШ	Отсутствие недопустимых дефектов	Выпадение уплотнительного профиля
01 14 24 20 (229)	- С резино-металлическим уплотнителем. Окаймление		Дефекты ДШ	Отсутствие недопустимых дефектов	Нарушение анкеровки, расстройство конструкции. Выколы
01 14 30 00 (227)	- Деформационные швы. Заполненного типа		Герметичность	Отсутствие протечек	Протечки не допускаются
01 14 31 00 (227)	- Заполненного типа. С мастичным заполнением		Герметичность	Отсутствие протечек	Протечки не допускаются
01 14 31 10 (227)	- С мастичным заполнением. Мастичное заполнение		Дефекты ДШ	Отсутствие недопустимых дефектов	Выдавливание мастики, неполное заполнение зазора
01 14 31 20 (227)	- С мастичным заполнением. Компенсатор		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство конструкции
01 14 32 00 (227)	- Заполненного типа. С металлическим окаймлением		Герметичность	Отсутствие протечек	Протечки не допускаются
01 14 32 10 (227)	- С металлическим окаймлением. Мастичное заполнение		Дефекты ДШ	Отсутствие недопустимых дефектов	Выдавливание мастики
01 14 32 20 (227)	- С металлическим окаймлением. Компенсатор		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство конструкции
01 14 32 30 (227)	- С металлическим окаймлением. Окаймление		Дефекты ДШ	Отсутствие недопустимых дефектов	Нарушение анкеровки, расстройство конструкции. Выколы
01 14 40 00 (228)	- Деформационные швы. Перекрытого типа		Герметичность, соответствие положения конструкции ДШ проекту	Отсутствие протечек Отклонение от проектного положения	Протечки и отклонение от проектного положения более предусмотренного конструкцией ДШ не допускаются

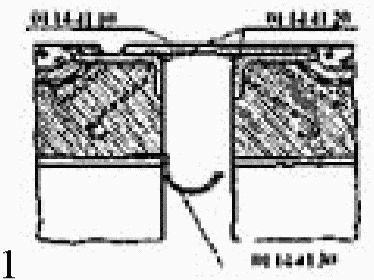

01 14 41 00 (228)	- Перекрытого типа. С односторонне скользящим жестко закрепленным листом		Герметичность, соответствие положения конструкции ДШ проекту	Отсутствие протечек Отклонение от проектного положения	Протечки и отклонение от проектного положения более предусмотренного конструкцией ДШ не допускаются
01 14 41 10 (228)	- С односторонне скользящим жестко закрепленным листом. Скользящий лист		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство конструкции. Неплотный прижим, отрыв, трещины, выколы
01 14 41 20 (228)	- С односторонне скользящим жестко закрепленным листом. Окаймление		Дефекты ДШ	Отсутствие недопустимых дефектов	Нарушение анкеровки, расстройство конструкции. Выколы
01 14 41 30 (228)	- С односторонне скользящим жестко закрепленным листом. Водоотводный лоток		Герметичность	Отсутствие протечек	Протечки не допускаются
01 14 42 00 (228)	- Перекрытого типа. С односторонне скользящим подвижно закрепленным листом		Герметичность, соответствие положения конструкции ДШ проекту	Отсутствие протечек Отклонение от проектного положения	Протечки и отклонение от проектного положения более предусмотренного конструкцией ДШ не допускаются
01 14 42 10 (228)	- С односторонне скользящим подвижно закрепленным листом. Скользящий лист		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство конструкции Неплотный прижим, отрыв, трещины, выколы
01 14 42 20 (228)	- С односторонне скользящим подвижно закрепленным листом. Окаймление		Дефекты ДШ	Отсутствие недопустимых дефектов	Нарушение анкеровки, расстройство конструкции. Выколы
01 14 42 30 (228)	- С односторонне скользящим подвижно закрепленным листом. Демпфер		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство конструкции
01 14 42 40 (228)	- С односторонне скользящим подвижно закрепленным листом. Водоотводный лоток		Герметичность	Отсутствие протечек	Протечки не допускаются
01 14 43 00 (228)	- Перекрытого типа. С двухсторонне скользящим уравновешенным листом		Герметичность, соответствие положения конструкции ДШ проекту	Отсутствие протечек Отклонение от проектного положения	Протечки и отклонение от проектного положения более предусмотренного конструкцией ДШ не допускаются
01 14 43 10 (228)	- С двухсторонне скользящим уравновешенным листом. Скользящий лист		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство конструкции. Неплотный прижим, отрыв, трещины, выколы
01 14 43 20 (228)	- С двухсторонне скользящим уравновешенным листом. Окаймление		Дефекты ДШ	Отсутствие недопустимых дефектов	Нарушение анкеровки, расстройство конструкции. Выколы
01 14 43 30 (228)	- С двухсторонне скользящим уравновешенным листом. Демпфер		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство элемента
01 14 43 40 (228)	- С двухсторонне скользящим уравновешенным листом. Пантограф		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство элемента
01 14 43 50 (228)	- С двухсторонне скользящим уравновешенным листом. Водоотводный лоток		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство конструкции
01 14 44 00 (228)	- Перекрытого типа. С гребенчатой плитой		Герметичность, соответствие положения конструкции ДШ проекту	Отсутствие протечек Отклонение от проектного положения	Протечки и отклонение от проектного положения более предусмотренного конструкцией ДШ не допускаются
01 14 44 10 (228)	- С гребенчатой плитой. Гребенчатая плита		Дефекты ДШ	Отсутствие недопустимых дефектов	Упирание гребня в гребень, перекос листов, плиты выход из зацепления, разрушение
01 14 44 20 (228)	- С гребенчатой плитой. Окаймление		Дефекты ДШ	Отсутствие недопустимых дефектов	Нарушение анкеровки, расстройство конструкции. Выколы
01 14 44 30 (228)	- С гребенчатой плитой. Траверсы		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство конструкции. Неплотности в контакте опирания
01 14 44 40 (228)	- С гребенчатой плитой. Опорные балки		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство конструкции. Неплотности в контакте опирания
01 14 44 50 (228)	- С гребенчатой плитой. Водоотводный лоток		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство конструкции
01 14 50 00 (228)	- Деформационные швы. Перекрытого типа. Откатные		Герметичность, соответствие положения конструкции ДШ проекту	Отсутствие протечек Отклонение от проектного положения	Протечки и отклонение от проектного положения более предусмотренного конструкцией ДШ не допускаются
01 14 51 00 (228)	- Откатные. Откатная плита		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство конструкции. Неплотности в контакте опирания
01 14 52 00 (228)	- Откатные. Перекрывающая плита		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство конструкции. Неплотности в контакте опирания
01 14 53 00 (228)	- Откатные. Окаймление		Дефекты ДШ	Отсутствие недопустимых дефектов	Нарушение анкеровки, расстройство конструкции. Выколы
01 14 54 00 (228)	- Откатные. Подушка скольжения		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство конструкции. Неплотности в контакте опирания
01 14 55 00 (228)	- Откатные. Демпферы			Отсутствие недопустимых дефектов	Расстройство конструкции
01 14 56 00 (228)	- Откатные. Водоотводный лоток		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство конструкции
01 14 60 00 (229)	- Деформационные швы. Заполненного типа с резиновым компенсатором		Герметичность, соответствие положения конструкции ДШ проекту	Отсутствие протечек Отклонение от проектного положения	Протечки и отклонение от проектного положения более предусмотренного конструкцией ДШ не допускаются
01 14 61 00 (229)	- С резиновым компенсатором. Резиновый (полимерный) профиль		Дефекты ДШ	Отсутствие недопустимых дефектов	Разрыв, неправильная заправка в пазы окаймления, выпадение из пазов
01 14 62 00 (229)	- С резиновым компенсатором. Окаймление		Дефекты ДШ	Отсутствие недопустимых дефектов	Нарушение анкеровки, расстройство конструкции. Выколы
01 14 63 00 (229)	- С резиновым компенсатором. Траверсы		Дефекты ДШ	Отсутствие недопустимых дефектов	Расстройство конструкции
01 14 64 00 (229)	- С резиновым компенсатором. Опорные балки
01 14 65 00 (229)	- С резиновым компенсатором. Опорные части
01 14 66 00 (229)	- С резиновым компенсатором. Листы скольжения
01 15 00 00 (157)	- Мостовое полотно. Ограждения ездового полотна		Габариты проезжей части по ширине	Соответствие нормам и проекту	Отклонение не более 0,10 м
01 15 10 00 (157)	- Ограждения ездового полотна. Ограждения безопасности проезжей части		Удерживающая способность. Высота, энергоемкость	Соответствие нормам ГОСТ Р 52289-2004, ГОСТ Р 52607-2006	Отклонение от нормативных значений не допускается
01 15 11 00 (157)	- Ограждения безопасности проезжей части. Ограждения парапетные		Дефекты ограждений	Отсутствие недопустимых дефектов	Расслоение защитного слоя, сколы бетона, оголение арматуры
01 15 12 00 (157)	- Ограждения безопасности проезжей части. Ограждения бордюрные		Дефекты ограждений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 15 13 00 (157)	- Ограждения безопасности проезжей части. Ограждения барьерные		Дефекты ограждений	Отсутствие недопустимых дефектов	Деградационное повреждение АКП, отсутствует конструктивный элемент, предусмотренный проектом
01 15 14 00 (157)	- Ограждения безопасности проезжей части. Ограждения комбинированные		Дефекты ограждений	Отсутствие недопустимых дефектов	Деградационное повреждение АКП, характерные дефекты железобетона (таблица А.2), отсутствует конструктивный элемент, предусмотренный проектом

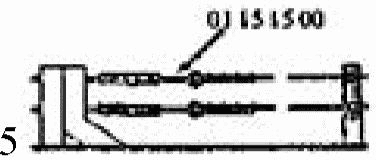

01 15 15 00 (157)	- Ограждения безопасности проезжей части. Ограждения тросовые		Дефекты ограждений	Отсутствие недопустимых дефектов	Расстройство конструкции. Деградационное повреждение АКП, потеря натяжения тросов
01 15 16 00 (157)	- Ограждения безопасности проезжей части, колесоотбойный брус		Дефекты ограждений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 15 20 00 (158)	- Ограждения мостового полотна. Ветро- и шумозащитные ограждения		Дефекты ограждений	Отсутствие недопустимых дефектов	Характерные дефекты АКП (таблица А.5), деформации, дефекты крепежа
01 16 00 00 (159)	- Мостовое полотно. Тротуары		Габарит прохода по ширине Дефекты тротуаров	Соответствие проекту и нормам Отсутствие недопустимых дефектов	Отклонение не более 0,05 м. Препятствие, затрудняющее проход по конструкции. Разрушение покрытия
01 16 10 00 (162)	- Тротуары. Из сборных железобетонных блоков		Дефекты тротуаров	Отсутствие недопустимых дефектов	Незаделанные швы между смежными блоками. Характерные дефекты железобетона (таблица А.2) и этажного опирания конструкции (таблица А.8)
01 16 11 00 (162)	- Из сборных железобетонных блоков. Повышенного типа		Дефекты тротуаров	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2) и этажного опирания конструкции (таблица А.8)
01 16 12 00 (162)	- Из сборных железобетонных блоков. Пониженного типа		Дефекты тротуаров	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 16 13 00 (168)	- Из сборных железобетонных блоков. На металлических консолях		Дефекты тротуаров	Отсутствие недопустимых дефектов	Характерные дефекты АКП (таблица А.5). Коррозия металла. Характерные дефекты железобетона (таблица А.2) и этажного опирания конструкции (таблица А.8)
01 16 21 00 (164)	- В составе железобетонной плиты проезжей части. Повышенного типа		Дефекты тротуаров	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 16 22 00 (163)	- В составе железобетонной плиты проезжей части. Пониженного типа		Дефекты тротуаров	Отсутствие недопустимых дефектов	Расстройство конструкции
01 16 30 00 (166)	- Тротуары. С металлическим настилом		Дефекты тротуаров	Отсутствие недопустимых дефектов	Расстройство конструкции
01 16 40 00 (170)	- Тротуары. С деревянным настилом		Дефекты тротуаров	Отсутствие недопустимых дефектов	Загнивание, излом, наличие выступающих метизов, незакрепленные доски, трещины в досках
01 16 50 00 (171, 172)	- Деревянные. Тротуары деревянных мостов		Дефекты тротуаров	Отсутствие недопустимых дефектов	Загнивание, излом, наличие выступающих метизов, незакрепленные доски, трещины в досках
01 16 60 00	- Тротуары. Из композитных материалов		Дефекты тротуаров	Отсутствие недопустимых дефектов	Расстройство конструкции
01 16 70 00 (187)	- Тротуары. Карнизные фасадные блоки		Дефекты тротуаров	Отсутствие недопустимых дефектов	Расстройство конструкции
01 17 00 00 (178)	- Мостовое полотно. Перильное ограждение		Высота перильного ограждения. Дефекты перильных ограждений	Соответствие нормам и проекту. Отклонение высоты перильных ограждений от нормативной высоты. Отсутствие недопустимых дефектов	Отклонение высоты перил от нормативной высоты (1,1 м) в меньшую сторону не допускается. Характерные дефекты перильных ограждений (таблица А.11), жесткость крепления, вертикальность
01 17 10 00 (178)	- Перильное ограждение. Железобетонные перила		Дефекты перильных ограждений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 17 11 00 (178)	- Железобетонные перила. Секционные			Отсутствие недопустимых дефектов	Наклон, нарушение жесткости крепления
01 17 11 10 (178)	- Секционные. Поручень			Отсутствие недопустимых дефектов	Отсутствие острых изъянов. Характерные дефекты железобетона (таблица А.2)
01 17 11 20 (178)	- Секционные. Стойки			Отсутствие недопустимых дефектов	Нарушение анкеровки
01 17 11 30 (178)	- Секционные. Заполнение			Проем в ограждении не более 0,2 м	Отсутствует конструктивный элемент
01 17 12 00 (178)	- Железобетонные перила. Непрерывные		Дефекты перильных ограждений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2). Нарушение анкеровки. Отсутствует конструктивный элемент
01 17 20 00 (178)	- Перильное ограждение. Металлические сварные перила		Дефекты перильных ограждений	Отсутствие недопустимых дефектов	Характерные дефекты АКП (таблица А.5)

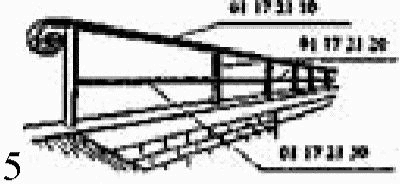

01 17 21 00 (178)	- Металлические сварные перила. Секционные		Дефекты перильных ограждений	Отсутствие недопустимых дефектов	Наклон, нарушение жесткости крепления
01 17 21 10 (178)	- Секционные. Поручень			Отсутствие недопустимых дефектов	Отсутствие острых изъянов. Расстройство конструкции
01 17 21 20 (178)	- Секционные. Стойки			Отсутствие недопустимых дефектов	Нарушение анкеровки
01 17 21 30 (178)	- Секционные. Заполнение			Проем в ограждении не более 0,2 м	Отсутствует конструктивный элемент
01 17 22 00 (178)	- Металлические сварные перила. Непрерывные		Дефекты перильных ограждений	Отсутствие недопустимых дефектов	Наклон, нарушение жесткости крепления
01 17 22 10 (178)	- Непрерывные. Поручень			Отсутствие недопустимых дефектов	Отсутствие острых изъянов
01 17 22 20 (178)	- Непрерывные. Заполнение			Отсутствие недопустимых дефектов	Отсутствует конструктивный элемент
01 17 23 00 (178)	- Перильное ограждение тротуаров. Металлические литые перила		Дефекты перильных ограждений	Отсутствие недопустимых дефектов	Характерные дефекты АКП (таблица А.5). Наклон, нарушение жесткости крепления
01 17 23 10 (178)	- Металлические литые перила. Поручень			Отсутствие недопустимых дефектов	Отсутствие острых изъянов. Расстройство конструкции
01 17 23 20 (178)	- Металлические литые перила. Стойки			Отсутствие недопустимых дефектов	Нарушение анкеровки
01 17 23 30 (178)	- Металлические литые перила. Заполнение			Проем в ограждении не более 0,2 м	Отсутствует конструктивный элемент
01 17 30 00 (178)	- Перильное ограждение. Комбинированные перила		Дефекты перильных ограждений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2). Характерные дефекты АКП (таблица А.5). Нарушение анкеровки. Отсутствует конструктивный элемент
01 17 31 00 (178)	- Комбинированные перила. Секционные		Дефекты перильных ограждений	Отсутствие недопустимых дефектов	Расстройство конструкции
01 17 31 10 (178)	- Секционные. Железобетонные стойки			Отсутствие недопустимых дефектов	Нарушение анкеровки
01 17 31 20 (178)	- Секционные. Металлическое заполнение			Проем в ограждении не более 0,2 м	Отсутствует конструктивный элемент
01 17 40 00 (178)	Перильное ограждение тротуаров. Перила из каменных блоков		Дефекты перильных ограждений	Отсутствие недопустимых дефектов	Расстройство конструкции

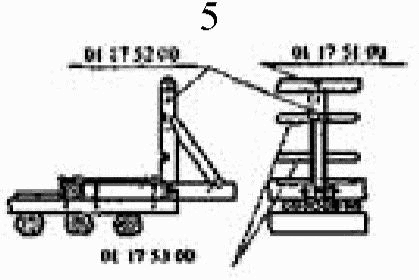

01 17 50 00 (178)	- Перильное ограждение тротуаров. Деревянные перила		Дефекты перильных ограждений	Отсутствие недопустимых дефектов	Наклон, нарушение жесткости крепления, характерные дефекты древесины (таблица А.7)
01 17 51 00 (178)	- Деревянные перила. Поручень			Отсутствие недопустимых дефектов	Отсутствие острых изъянов. Расстройство конструкции
01 17 52 00 (178)	- Деревянные перила. Стойки			Отсутствие недопустимых дефектов	Нарушение крепления
01 17 53 00 (178)	- Деревянные перила. Заполнение			Отсутствие недопустимых дефектов	Ширина проема в ограждении не более 0,2 м. Расстройство конструкции, отсутствует конструктивный элемент
01 17 60 00 (178)	- Перильное ограждение тротуаров. Перила из композитных материалов		Дефекты перильных ограждений	Отсутствие недопустимых дефектов	Расстройство конструкции, отсутствует конструктивный элемент
01 20 00 00 (443)	Мостовое сооружение. Сопряжение с насыпью		Плавность въезда и съезда	Углы переломов продольного профиля покрытия. Соответствие ОДМ 218.017-2003	Углы переломов не более предусмотренных таблицей 11 ОДМ 218.017-2003 Характерные дефекты сопряжений с насыпью (таблица А.11)
01 21 00 00 (443)	- Сопряжение с насыпью. Элементы сопряжения. Капитальные		Стабильность положения	Просадки, деформации	Просадки, деформации, увеличивающиеся во времени, не допускаются
01 21 10 00 (443)	- Капитальные. При наличии устоя		Дефекты сопряжений с насыпью	Отсутствие недопустимых дефектов	Расстройство конструкции
01 21 11 00 (443)	- При наличии устоя. Сборные с анкеровкой металлическим штырем			Отсутствие недопустимых дефектов	Расстройство конструкции
01 21 11 10 (444)	- С анкеровкой металлическим штырем. Переходная плита			Отсутствие недопустимых дефектов	Обрушение, разрушение, неплотности в контакте опирания, сдвиг
01 21 11 20 (443)	- С анкеровкой металлическим штырем. Анкерный штырь			Отсутствие недопустимых дефектов	Расстройство анкеровки
01 21 11 30 (443)	- С анкеровкой металлическим штырем. Лежень			Отсутствие недопустимых дефектов	Просадка лежня
01 21 11 40 (445)	- С анкеровкой металлическим штырем. Щебеночная призма			Отсутствие недопустимых дефектов	Осадка, размыв щебеночной призмы
01 21 12 00 (443)	- При наличии устоя. Сборно-монолитные с анкеровкой закладной деталью		Дефекты сопряжений с насыпью	Отсутствие недопустимых дефектов
01 21 12 10 (443)	- Сборно-монолитные с анкеровкой закладной деталью. Блок плиты				Обрушение, разрушение, неплотности в контакте опирания, сдвиг
01 21 12 20 (443)	- Сборно-монолитные с анкеровкой закладной деталью. Закладная деталь				Расстройство конструкции
01 21 12 30 (443)	- Сборно-монолитные с анкеровкой закладной деталью. Бетон омоноличивания				Расстройство конструкции
01 21 12 40 (445)	- Сборно-монолитные с анкеровкой закладной деталью. Щебеночная призма				Осадка, размыв щебеночной призмы
01 21 13 00 (443)	- При наличии устоя. Монолитные с анкеровкой закладной деталью		Дефекты сопряжений с насыпью	Отсутствие недопустимых дефектов
01 21 13 10 (444)	- Монолитные с анкеровкой закладной деталью. Переходная плита				Обрушение, разрушение, неплотности в контакте опирания, сдвиг
01 21 13 20 (443)	- Монолитные с анкеровкой закладной деталью. Закладная деталь				Расстройство конструкции
01 21 13 30 (445)	- Монолитные с анкеровкой закладной деталью. Щебеночная призма				Осадка, размыв щебеночной призмы
01 21 20 00 (443)	- Капитальные. При отсутствии устоя		Дефекты сопряжений с насыпью	Отсутствие недопустимых дефектов	Расстройство конструкции

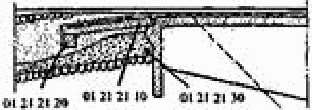

01 21 21 00 (443)	- При отсутствии устоя. Сборные с анкеровкой металлическим штырем				Расстройство конструкции
01 21 21 10 (444)	- С анкеровкой металлическим штырем. Переходная плита				Обрушение, разрушение, неплотности в контакте опирания, сдвиг
01 21 21 20 (443)	- С анкеровкой металлическим штырем. Лежень				Просадка лежня
01 21 21 30 (445)	- С анкеровкой металлическим штырем. Щебеночная призма				Осадка, размыв щебеночной призмы
01 22 00 00 (443)	- Сопряжение с насыпью. Элементы сопряжения. Деревянные		Дефекты сопряжений с насыпью, деревянных конструкций	Отсутствие недопустимых дефектов	Характерные дефекты деревянных конструкций (Таблица А.7)
01 22 10 00 (443)	- Деревянные. Заборная стенка				Загнивание, излом, трещины
01 22 20 00 (443)	- Деревянные. Въездной щит				Загнивание, излом, трещины
01 22 30 00 (445)	- Деревянные. Щебеночная призма				Осадка, размыв щебеночной призмы
01 23 00 00 (443)	- Сопряжение с насыпью	Плавность въезда/съезда Стабильность положения	Углы переломов продольного профиля покрытия	В соответствии с ОДМ 218.017-2003 (таблица 11)
01 23 10 00 (450)	Сопряжение с насыпью. Ездовое полотно		Общая осадка с изменением проектных отметок конструкций в уровне проезда	Величина осадки	Нестабилизировавшаяся и стабилизировавшаяся общая осадка более 3 см не допускается
01 23 20 00 (450)	- Сопряжение с насыпью. Покрытие		Дефекты покрытий	Отсутствие недопустимых дефектов	Дефекты покрытия. Раскрытие поперечных трещин более 3 мм
01 23 30 00 (449)	- Сопряжение с насыпью. Конус насыпи		Дефекты подходов, укреплений, сопряжений с насыпью	Отсутствие недопустимых дефектов	Отсутствие укрепления, размывы, деформации
01 23 31 00 (449)	- Конус насыпи. Тело конуса		Дефекты подходов, укреплений, сопряжений с насыпью	Отсутствие недопустимых дефектов	Осадка грунта, некачественное уплотнение
01 23 32 00 (449)	- Конус насыпи. Откосы конуса		Дефекты подходов, укреплений, сопряжений с насыпью	Отсутствие недопустимых дефектов	Размыв, деформации
01 23 32 10 (430)	- Откосы конуса. Укрепление откосов				Расстройство конструкции укрепления
01 23 32 11 (438)	- Укрепление откосов. Засев трав				Разрушение ковра засева
01 23 32 12 (432)	- Укрепление откосов. Бетонные плиты				Деформации, повреждение бетона, расстройство швов, растительность в швах, разрушение ковра мощения
01 23 32 13 (431)	- Укрепление откосов. Монолитный бетон				Деформации, повреждение бетона, разрушение ковра мощения
01 23 32 14 (437)	- Укрепление откосов. Матрасы Рено				Деформации, разрушение ковра мощения
01 23 33 00 (449)	- Конус насыпи. Основание конуса		Дефекты подходов, укреплений, сопряжений с насыпью	Отсутствие недопустимых дефектов	Размыв, деформации
01 23 33 10 (439)	- Основание конуса. Бетонный упор				Расстройство конструкции
01 23 33 20 (436)	- Основание конуса. Гибкий тюфяк, коробчатый габион				Расстройство конструкции
01 30 00 00 (7)	- Мостовое сооружение. Пролетные строения		Безопасность. Грузоподъемность. Долговечность. Комфортность движения	Соответствие нормативным требованиям СП 35.13330.2011, СП 46.13330.2012 и проекту геометрических размеров, геометрических форм, возвышений конструкции, положение конструкций, динамические характеристики	Отклонения не более, указанных в СП 35.13330.2011, СП 46.13330.2012
01 31 00 00 (8)	- Пролетные строения. Несущие конструкции проезжей части		Безопасность. Грузоподъемность. Долговечность. Комфортность движения	Соответствие нормативным требованиям СП 35.13330.2011, СП 46.13330.2012 и проекту	Отклонения не более, указанных в СП 35.13330.2011, СП 46.13330.2012
01 31 10 00 (9)	- Несущие конструкции проезжей части. Железобетонные (бетонные)		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2), преднапряженного железобетона, и этажного опирания конструкций (таблица А.8)
01 31 11 00 (13, 14, 15)	- Железобетонные (бетонные). Плита проезжей части ребристых, плитно-ребристых и коробчатых пролетных строений		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 31 11 10 (13, 14, 15)	- Плита проезжей части ребристых, плитно-ребристых и коробчатых пролетных строений. Консольные свесы плиты
01 31 11 20 (13, 14, 15)	- Плита проезжей части ребристых, плитно-ребристых и коробчатых пролетных строений. Плита между главными балками (стенками)
01 31 12 00 (9)	- Железобетонные (бетонные). Балочная клетка проезжей части		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 31 12 10 (9)	- Балочная клетка проезжей части. Поперечные балки
01 31 12 20 (9)	- Балочная клетка проезжей части. Продольные ребра
01 31 13 00 (9, 13, 14)	- Железобетонные (бетонные). Железобетонная плита в составе сталежелезобетонных пролетных строений (монолитная, сборная)		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Отсутствует омоноличивание "окна" объединительного упора. Разрушение бетона в зонах объединения Характерные дефекты железобетона (таблица А.2)
01 31 13 10 (9, 13, 14)	- Железобетонная плита в составе сталежелезобетонных пролетных строений (монолитная, сборная). Консольные свесы плиты
01 31 13 20 (9, 13, 14)	Железобетонная плита в составе сталежелезобетонных пролетных строений (монолитная, сборная). Плита между главными балками
01 31 14 00 (14)	- Железобетонные (бетонные). Свободно опертая железобетонная плита из сборных блоков		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Повреждение бетонной подливки. Характерные дефекты железобетона (таблица А.2)
01 31 15 00 (16)	- Железобетонные (бетонные). Железобетонное сквозное надсводное строение арочных мостов		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 31 15 10 (31)	- Железобетонное сквозное надсводное строение арочных мостов. Стойки
01 31 15 20 (19)	- Железобетонное сквозное надсводное строение арочных мостов. Связи
01 31 16 00 (16)	- Железобетонные (бетонные). Бетонное заполнение профилированного настила из лотковых, корытных, волнистых и цилиндрических профилей		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Расстройство конструкции
01 31 20 00 (48)	- Несущие конструкции проезжей части. Металлические конструкции проезжей и прохожей части		Соответствие конструкции проекту. Класс поврежденности покрытия ОДМ 218.4.002-2009	Отклонение от проекта не допускается Не более 1 балла
01 31 21 00 (54)	- Металлические конструкции проезжей и прохожей части. Металлический настил проезжей (прохожей) части		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3)
01 31 21 10 (54)	- Металлический настил проезжей (прохожей) части. Из рифленого листа
01 31 21 20 (54)	- Металлический настил проезжей (прохожей) части. Из лотковых профилей
01 31 21 30 (54)	- Металлический настил проезжей (прохожей) части. Из корытных профилей
01 31 21 40 (54)	- Металлический настил проезжей (прохожей) части. Из волнистого профиля
01 31 21 50 (54)	- Металлический настил проезжей (прохожей) части. Из цилиндрических профилей
01 31 21 50 (54)	- Металлический настил проезжей (прохожей) части. Из плоского металлического листа
01 31 22 00 (53)	- Металлические конструкции проезжей (прохожей) части. Ортотропная плита		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3). Характерные дефекты сварных швов. Характерные дефекты болтовых соединений и прикреплений в элементах основного сечения (таблица А.6)
01 31 22 10 (54)	- Ортотропная плита. Покрывающий лист ортотропной плиты
01 31 22 20 (53)	- Ортотропная плита. Поперечные ребра
01 31 22 30 (53)	- Ортотропная плита. Продольные ребра
01 31 23 00 (53)	- Металлические конструкции проезжей (прохожей) части. Ортотропная плита с "этажным" сопряжением элементов		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3). Характерные дефекты болтовых соединений и прикреплений в элементах основного сечения (таблица А.6). Характерные дефекты этажного опирания конструкций (таблица А.8)
01 31 23 10 (54)	- Ортотропная плита с "этажным" сопряжением элементов. Покрывающий лист ортотропной плиты
01 31 23 20 (53)	- Ортотропная плита с "этажным" сопряжением элементов. Поперечные ребра
01 31 23 30 (53)	- Ортотропная плита с "этажным" сопряжением элементов. Продольные ребра
01 31 24 00 (49)	- Металлические конструкции проезжей (прохожей) части. Балочная клетка металлических пролетных строений		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3). Характерные дефекты сварных швов. Характерные дефекты болтовых соединений и прикреплений в элементах основного сечения (таблица А.6)
01 31 24 10 (50)	- Балочная клетка металлических пролетных строений. Продольная балка
01 31 24 11 (50)	- Продольная балка. Верхний пояс
01 31 24 12 (50)	- Продольная балка. Стенка
01 31 24 13 (50)	- Продольная балка. Нижний пояс
01 31 24 14 (50)	- Продольная балка. Ребра жесткости
01 31 24 20 (51)	- Балочная клетка металлических пролетных строений. Поперечная балка
01 31 24 21 (51)	- Поперечная балка. Верхний пояс
01 31 24 22 (51)	- Поперечная балка. Стенка
01 31 24 23 (51)	- Поперечная балка. Нижний пояс
01 31 24 24 (51)	- Поперечная балка. Ребро жесткости
01 31 24 30 (49)	- Балочная клетка металлических пролетных строений. Стык элементов балочной клетки		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты болтовых соединений и прикреплений (таблица А.6)
01 31 25 00 (16)	- Металлические конструкции проезжей (прохожей) части. Металлическое сквозное надарочное строение арочных мостов		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3). Характерные дефекты сварных швов. Характерные дефекты болтовых соединений и прикреплений в элементах основного сечения (таблица А.6)
01 31 25 10 (31)	- Металлическое сквозное надарочное строение арочных мостов. Стойки
01 31 25 20 (55)	- Металлическое сквозное надарочное строение арочных мостов. Связи
01 31 30 00 (56)	- Несущие конструкции проезжей части. Деревянные конструкции проезжей (прохожей) части			Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 31 31 00 (57)	- Деревянные конструкции проезжей (прохожей) части. Нижний рабочий настил		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 31 32 00 (58)	- Деревянные конструкции проезжей (прохожей) части. Поперечины		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 31 33 00 (59)	- Деревянные конструкции проезжей (прохожей) части. Деревоплита		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 31 34 00 (60)	- Деревянные конструкции проезжей (прохожей) части. Балочная клетка		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)

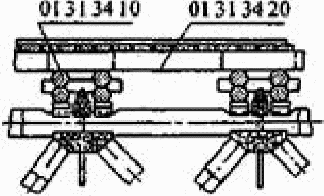

01 31 34 10 (62)	- Балочная клетка. Поперечные балки
01 31 34 20 (61)	- Балочная клетка. Прогоны

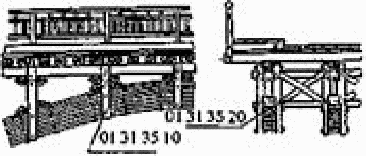

01 31 35 00 (56)	- Деревянные конструкции проезжей (прохожей) части. Надарочное строение деревянных арок		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 31 35 10 (56)	- Надарочное строение деревянных арок. Стойки
01 31 35 20 (56)	- Надарочное строение деревянных арок. Связи
01 32 00 00 (66)	- Пролетные строения. Главные несущие конструкции	Грузоподъемность. Долговечность	Соответствие нормативным требованиям и проекту	Отклонения не более, указанных в СП 35.13330.2011, СП 46.13330.2012
01 32 10 00 (67)	- Главные несущие конструкции (в том числе балка жесткости висячих и вантовых мостов). Железобетонные		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 11 00 (67)	- Железобетонные. Плитное пролетное строение (монолитное, сборное)		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 11 10 (67)	- Плитное пролетное строение (монолитное, сборное). Блоки с каркасной арматурой		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 11 20 (67)	- Плитное пролетное строение (монолитное, сборное). Блоки с предварительно-напряженной арматурой		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона. Прочие характерные дефекты преднапряженного железобетона (таблица А.2)

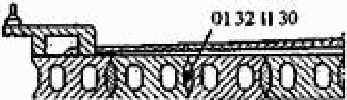

01 32 11 30 (75)	- Плитное пролетное строение (монолитное, сборное). Бетонные шпонки		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Бетон низкой плотности и прочности, выщелачивание, деградационное разрушение
01 32 12 00 (67)	- Железобетонные. Ребристое пролетное строение с диафрагмами		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 12 10 (67)	- Ребристое пролетное строение с диафрагмами. Балки с каркасной арматурой		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 12 11 (67)	- Балки с каркасной арматурой. Монолитные		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 12 12 (67)	- Балки с каркасной арматурой. Сборные		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 12 20 (67)	- Ребристое пролетное строение с диафрагмами. Балки с преднапряженной арматурой		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 12 21 (67)	- Балки с преднапряженной арматурой. Цельно перевозимые		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона. Прочие характерные дефекты преднапряженного железобетона (таблица А.2)
01 32 12 22 (67, 79)	- Балки с преднапряженной арматурой. Члененные на блоки		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона. Прочие характерные дефекты преднапряженного железобетона (таблица А.2)
01 32 12 23 (67)	- Балки с преднапряженной арматурой. Монолитные		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона. Прочие характерные дефекты преднапряженного железобетона (таблица А.2)
01 32 12 30 (70)	- Ребристое пролетное строение с диафрагмами. Диафрагмы		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 12 31 (70)	- Диафрагмы. В составе цельноперевозимой конструкции или блока		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 12 32 (70, 71 - 74)	- Диафрагмы. Сборные		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 12 33 (70)	- Диафрагмы. Монолитные		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)

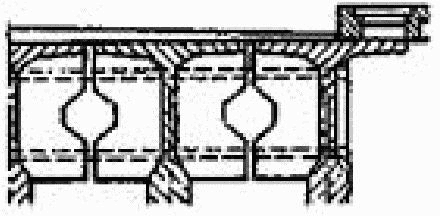

01 32 12 40 (71 - 74)	- Ребристое пролетное строение с диафрагмами. Узлы объединения		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 12 41 (74)	- Узлы объединения. Объединение диафрагм с помощью закладных деталей		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Расстройство конструкции. Коррозия металла
01 32 12 42 (72)	- Узлы объединения. Объединение диафрагм с помощью предварительно-напряженной арматуры		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Растрескивание раствора заполнения
01 32 13 00 (67)	- Железобетонные. Ребристое пролетное строение бездиафрагменное		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 13 10 (67)	- Ребристое пролетное строение бездиафрагменное. Балки с каркасной арматурой
01 32 13 11 (67)	- Балки с каркасной арматурой. Монолитные
01 32 13 12 (67)	- Балки с каркасной арматурой. Сборные
01 32 13 20 (67)	- Ребристое пролетное строение бездиафрагменное. Балки с преднапряженной арматурой		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона. Прочие характерные дефекты преднапряженного железобетона (таблица А.2)
01 32 13 21 (67)	- Балки с преднапряженной арматурой. Цельноперевозимые
01 32 13 22 (67)	- Балки с преднапряженной арматурой. Члененные на блоки
01 32 13 23 (67)	- Балки с преднапряженной арматурой. Монолитные
01 32 14 00 (76)	- Железобетонное пролетное строение. Элементы объединения пролетных строений в температурно-неразрезную плеть		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 14 10 (76)	- Элементы объединения пролетных строений в температурно-неразрезную плеть. Соединительная плита		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 14 12 (76)	- Соединительная плита. Прокладка скольжения		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты этажного опирания конструкций (таблица А.8)
01 32 15 00 (67)	- Железобетонные. Плитно-ребристое пролетное строение		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)

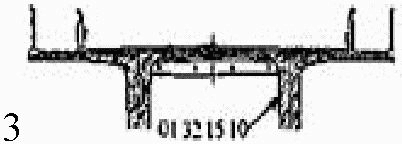

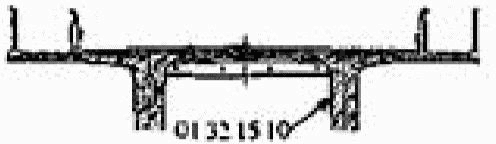

01 32 15 10 (67)	- Плитно-ребристое пролетное строение. Главные несущие ребра
01 32 15 20 (67)	- Плитно-ребристое пролетное строение. Стыки блоков
01 32 15 30 (67)	- Плитно-ребристое пролетное строение. Фиксаторы
01 32 16 00 (67)	- Железобетонные. Коробчатые пролетные строения		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона. Прочие характерные дефекты преднапряженного железобетона (таблица А.2)
01 32 16 10 (67)	- Коробчатые пролетные строения. Стенки коробки
01 32 16 20 (67)	- Коробчатые пролетные строения. Нижняя плита коробки
01 32 16 30 (67)	- Коробчатые пролетные строения. Стыки блоков
01 32 16 40 (67)	- Коробчатые пролетные строения. Фиксаторы
01 32 16 50 (67)	- Коробчатые пролетные строения. Упоры для натяжения пучков		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Прочие характерные дефекты преднапряженного железобетона (таблица А.2)

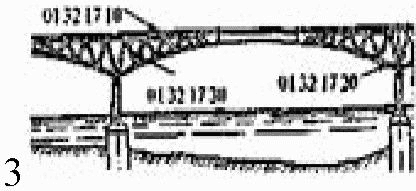

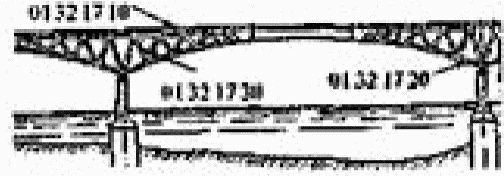

01 32 17 00 (82)	- Железобетонные. Сквозные железобетонные фермы		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 17 10 (82)	- Сквозные железобетонные фермы. Верхний пояс
01 32 17 20 (82)	- Сквозные железобетонные фермы. Нижний пояс
01 32 17 30 (83)	- Сквозные железобетонные фермы. Элемент решетки
01 32 18 00 (89)	- Железобетонное пролетное строение. Арочные пролетные строения		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 18 10 (89, 90, 91)	- Арочные пролетные строения. Сплошного сечения		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 18 20 (89, 91)	- Арочные пролетные строения. Коробчатого сечения открытого профиля		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 18 30 (89, 91)	- Арочные пролетные строения. Коробчатого сечения закрытого профиля		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 18 40 (93)	- Арочные пролетные строения. Связи		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)

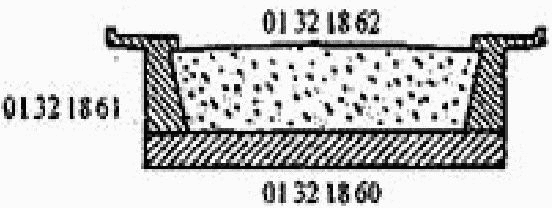

01 32 18 50 (90)	- Арочные пролетные строения. Сплошные своды с засыпкой		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты бетонных и каменных конструкций (таблица А.1)
01 32 18 60 (90)	- Сплошные своды. Бетонный свод
01 32 18 61 (96)	- Бетонный свод. Щековые стенки
01 32 18 62 (96)	- Бетонный свод. Засыпка (забутовка)
01 32 18 63 (96)	- Бетонный свод. Облицовка щековых стенок
01 32 20 00 (130)	- Основные несущие конструкции. Каменные пролетные строения		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты бетонных и каменных конструкций (таблица А.1)
01 32 21 00 (130)	- Каменные пролетные строения. Арочные своды
01 32 21 10 (130)	- Арочные своды. Каменный свод
01 32 21 20 (130)	- Арочные своды. Кирпичный свод
01 32 21 30 (130)	- Арочные своды. Щековые стенки
01 32 21 40 (130)	- Арочные своды. Засыпка (забутовка)
01 32 21 50 (130)	- Арочные своды. Облицовка щековых стенок
01 32 30 00 (97, 131)	- Основные несущие конструкции (в том числе балка жесткости висячих и вантовых мостов). Металлические и сталежелезобетонные		Соответствие конструкции проекту. Состояние АКП	Соответствие конструкции проекту. Класс поврежденности АКП по ОДМ 218.4.002-2009	Отклонение от проекта не допускается. Класс поврежденности не более 1 балла
01 32 31 00 (97, 98)	- Металлические и сталежелезобетонные. Балочные открытого профиля сплошностенчатые		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3), сварных швов, болтовых соединений и прикреплений в элементах основного сечения (таблица А.6), АКП (таблица А.5)
01 32 31 10 (98)	- Балочные открытого профиля сплошностенчатые. Главная балка		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3), сварных швов, болтовых соединений и прикреплений в элементах основного сечения (таблица А.6), АКП (таблица А.5)
01 32 31 11 (98)	- Главная балка. Верхний пояс
01 32 31 12 (98)	- Главная балка. Стенка
01 32 31 13 (98)	- Главная балка. Нижний пояс
01 32 31 14 (98)	- Главная балка. Ребра жесткости
01 32 31 20 (98)	- Балки открытого профиля сплошностенчатые. Домкратная балка		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3). Характерные дефекты ребер жесткости, АКП (таблица А.5)
01 32 31 21 (98)	- Домкратная балка. Верхний пояс
01 32 31 22 (98)	- Домкратная балка. Стенка
01 32 31 23 (98)	- Домкратная балка. Нижний пояс
01 32 31 24 (98)	- Домкратная балка. Ребра жесткости
01 32 32 00 (98)	- Металлические и сталежелезобетонные. Балочные закрытого профиля сплошностенчатые (коробчатые)		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3), АКП (таблица А.5)

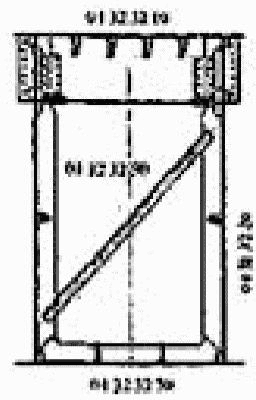

01 32 32 10 (98, 99)	- Балки закрытого профиля сплошностенчатые (коробчатые). Верхний пояс
01 32 32 20 (98)	- Балки закрытого профиля сплошностенчатые (коробчатые). Стенка (стенки)
01 32 32 30 (98)	- Балки закрытого профиля сплошностенчатые (коробчатые). Нижний пояс
01 32 32 40 (98)	- Балки закрытого профиля сплошностенчатые (коробчатые). Ребра жесткости
01 32 32 50 (100)	- Балки закрытого профиля сплошностенчатые (коробчатые). Внутренние связи
01 32 33 00 (98)	- Металлические и сталежелезобетонные. Стыки блоков и элементов балок		Соответствие конструкции проекту. Состояние АКП	Соответствие конструкции проекту. Класс поврежденности АКП по ОДМ 218.4.002-2009	Отклонение от проекта не допускается. Класс поврежденности не более 1 балла
01 32 33 10 (98)	- Стыки блоков и элементов балок. Стык сварной		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты сварных швов, АКП (таблица А.5)

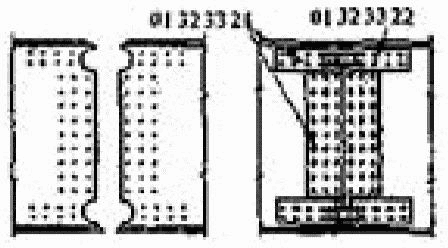

01 32 33 20 (98)	- Стыки блоков и элементов балок. Стык болто-сварной		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты сварных швов. Характерные дефекты болтовых соединений и прикреплений в элементах основного сечения (таблица А.6), АКП (таблица А.5)
01 32 33 21 (98)	- Стык болто-сварной. Стыковые накладки
01 32 33 22 (98)	- Стык болто-сварной. Высокопрочные болты
01 32 33 30 (98)	- Стыки блоков и элементов балок. Стык на заклепках		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты заклепочных соединений и прикреплений в элементах основного сечения (таблица А.6)
01 32 33 31 (98)	- Стык на заклепках. Стыковые накладки
01 32 33 32 (98)	- Стык на заклепках. Заклепки
01 32 34 00 (100)	- Металлические и сталежелезобетонные. Связи балок		Соответствие конструкции проекту. Состояние АКП	Соответствие конструкции проекту. Класс поврежденности АКП по ОДМ 218.4.002-2009	Отклонение от проекта не допускается. Класс поврежденности не более 1 балла
01 32 34 10 (100)	- Связи балок. Поперечные связи		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты элементов связи (таблица А.4)
01 32 34 11 (100)	- Поперечные связи. Решетчатые из прокатных профилей		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты элементов связи (таблица А.4)
01 32 34 12 (100)	- Поперечные связи. Решетчатые из труб		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты элементов связи (таблица А.4)
01 32 34 13 (100)	- Поперечные связи. Из сварных пакетов		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты элементов связи (таблица А.4)
01 32 34 20 (100)	- Связи балок. Продольные связи		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты элементов связи (таблица А.4)
01 32 34 21 (100)	- Продольные связи. Решетчатые из прокатных профилей		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты элементов связи (таблица А.4)
01 32 34 22 (100)	- Продольные связи. Решетчатые из труб		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты элементов связи (таблица А.4)
01 32 34 23 (100)	- Продольные связи. Решетчатые из сварных пакетов		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты элементов связи (таблица А.4)
01 32 35 00 (97)	- Металлические и сталежелезобетонные. Объединение железобетонной плиты с металлической конструкцией		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты этажного опирания конструкций (таблица А.8)
01 32 35 10 (97)	- Объединение железобетонной плиты с металлической конструкцией. Сборная плита		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 35 11 (97)	- Сборная плита. Жесткие упоры		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты этажного опирания (таблица А.8). Характерные дефекты металла основного сечения (таблица А.3). Характерные дефекты сварных швов
01 32 35 12 (97)	- Сборная плита. Гибкие упоры		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты этажного опирания (таблица А.8). Характерные дефекты металла основного сечения (таблица А.3). Характерные дефекты сварных швов
01 32 35 13 (97)	- Сборная плита. Высокопрочные болты		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты этажного опирания (таблица А.8). Характерные дефекты болтовых соединений и прикреплений в элементах основного сечения (таблица А.6)
01 32 35 20 (97)	- Объединение железобетонной плиты с металлической конструкцией. Монолитная плита		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 32 35 21 (97)	- Монолитная плита. Жесткие упоры		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3). Характерные дефекты сварных швов
01 32 35 22 (97)	- Монолитная плита. Гибкие упоры		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты этажного опирания (таблица А.8). Характерные дефекты металла основного сечения (таблица А.3)
01 32 35 23 (97)	- Монолитная плита. Арматурные анкеры		Соответствие конструкции проекту	Соответствие конструкции проекту	Отклонение от проекта не допускается
01 32 36 00 (109)	- Металлические и сталежелезобетонные. Арочные		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2). Характерные дефекты металла основного сечения (таблица А.3)
01 32 36 10 (109)	- Арочные. Арки открытого профиля сплошностенчатые		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3). Характерные дефекты сварных швов. Характерные дефекты болтовых соединений и прикреплений в элементах основного сечения (таблица А.6). Характерные дефекты ребер жесткости
01 32 36 11 (109)	- Арки открытого профиля сплошностенчатые. Верхний пояс
01 32 36 12 (109)	- Арки открытого профиля сплошностенчатые. Стенка
01 32 36 13 (109)	- Арки открытого профиля сплошностенчатые. Нижний пояс
01 32 36 14 (109)	- Арки открытого профиля сплошностенчатые. Ребра жесткости
01 32 36 20 (109)	- Арочные. Арки закрытого профиля сплошностенчатые (коробчатые)		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3). Характерные дефекты сварных швов. Характерные дефекты болтовых соединений и прикреплений в элементах основного сечения (таблица А.6). Характерные дефекты ребер жесткости. Характерные дефекты элементов связи (таблица А.4)
01 32 36 21 (109)	- Арки закрытого профиля сплошностенчатые (коробчатые). Верхний пояс
01 32 36 22 (109)	- Арки закрытого профиля сплошностенчатые (коробчатые). Стенки
01 32 36 23 (109)	- Арки закрытого профиля сплошностенчатые (коробчатые). Нижний пояс
01 32 36 24 (109)	- Арки закрытого профиля сплошностенчатые (коробчатые). Ребра жесткости
01 32 36 25 (113)	- Арки закрытого профиля сплошностенчатые (коробчатые). Внутренние связи
01 32 36 30 (109)	- Арочные. Арки закрытого профиля (трубчатые)		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3). Характерные дефекты сварных швов. Характерные дефекты болтовых соединений и прикреплений в элементах основного сечения (таблица А.6). Характерные дефекты ребер жесткости. Характерные дефекты элементов связи (таблица А.4)
01 32 36 31 (109)	- Арки закрытого профиля (трубчатые). Стенка трубы
01 32 36 32 (109)	- Арки закрытого профиля (трубчатые). Ребра жесткости
01 32 36 33 (113)	- Арки закрытого профиля (трубчатые). Внутренние связи
01 32 36 40 (113)	- Арочные. Подвески арок		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3)
01 32 36 41 (113)	- Подвески арок. Сквозные		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты элементов связи (таблица А.4). Характерные дефекты сварных швов. Характерные дефекты болтовых соединений и прикреплений в элементах основного сечения (таблица А.6)
01 32 36 42 (113)	- Подвески арок. Перфорированные		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты элементов связи (таблица А.4). Характерные дефекты сварных швов. Характерные дефекты болтовых соединений и прикреплений в элементах основного сечения (таблица А.6)
01 32 36 43 (113)	- Подвески арок. Гибкие		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты элементов связи (таблица А.4)
01 32 36 50 (111)	- Арочные. Стыки блоков и элементов арок (см. 01 32 33 00 - 01 32 33 32)		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты сварных швов. Характерные дефекты болтовых соединений и прикреплений в элементах основного сечения (таблица А.6)
01 32 36 60 (113)	- Арочные. Связи арок		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты элементов связи (таблица А.4)
01 32 36 61 (113)	- Связи арок. Поперечные связи (см. 01 32 34 10 - 01 32 34 13)
01 32 36 62 (113)	- Связи арок. Продольные связи (см. 01 32 34 20 - 01 32 34 23)
01 32 36 70 (110)	- Арочные. Арочные своды		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3)
01 32 36 71 (110)	- Арочные своды. Металлические тюбинги		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3)
01 32 36 72 (110)	- Арочные своды. Элементы объединения тюбингов		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты болтовых соединений и прикреплений в элементах основного сечения (таблица А.6)
01 32 36 73 (114)	- Арочные своды. Щековые стенки		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3)
01 32 36 74 (114)	- Арочные своды. Облицовка щековых стенок		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3)
01 32 37 00 (97)	- Металлические и сталежелезобетонные. Рамные		Соответствие конструкции проекту. Состояние АКП	Соответствие конструкции проекту. Класс поврежденности АКП по ОДМ 218.4.002-2009. Отсутствие недопустимых дефектов	Отклонение от проекта не допускается Класс поврежденности не более 1 балла Характерные дефекты металла основного сечения (таблица А.3). Характерные дефекты сварных швов. Характерные дефекты болтовых соединений и прикреплений в элементах основного сечения (таблица А.6)
01 32 37 10 (98)	- Рамные. Ригель открытого профиля сплошностенчатый (см. 01 32 36 10)
01 32 37 20 (98)	- Рамные. Стойка открытого профиля сплошностенчатая (см. 01 32 36 10)
01 32 37 30 (98)	- Рамные. Ригель закрытого профиля сплошностенчатый (см. 01 32 36 20)
01 32 37 40 (97)	- Рамные. Стойка закрытого профиля сплошностенчатая (см. 01 32 36 20)
01 32 37 50 (98)	- Рамные. Стыки блоков и элементов рам (см. 01 32 33 00 - 01 32 33 32)
01 32 37 60 (100)	- Рамные. Поперечные связи (см. 01 32 34 10 - 01 32 34 13)				Характерные дефекты элементов связи (таблица А.4)
01 32 37 50 (100)	- Рамные. Продольные связи (см. 01 32 34 20 - 01 32 34 23)				Характерные дефекты элементов связи (таблица А.4)
01 32 37 00 (97)	- Рамные. Объединение железобетонной плиты с металлической конструкцией (см. 01 32 35 00 - 01 32 35 23)				Характерные дефекты железобетона (таблица А.2)
01 32 38 00 (97, 102)	- Металлические и сталежелезобетонные. Фермы (балочные, арочные, рамные)		Соответствие конструкции проекту. Класс поврежденности покрытия ОДМ 218.4.002-2009	Отклонение от проекта не допускается Не более 1 балла
01 32 38 10 (102)	- Фермы (балочные, арочные, рамные). Пояса		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3)
01 32 38 11 (102)	- Пояса. Открытого профиля (см. 01 32 36 10)
01 32 38 12 (102)	- Пояса. Коробчатые (см. 01 32 36 20)
01 32 38 13	- Пояса. Трубчатые (см. 01 32 36 30)
01 32 38 20 (104)	- Фермы (балочные, арочные, рамные). Элементы решетки		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты элементов связи (таблица А.4)
01 32 38 21 (104)	- Элементы решетки. Открытого профиля (см. 01 32 36 10)
01 32 38 22 (104)	- Элементы решетки. Коробчатые (см. 01 32 36 20)
01 32 38 23 (104)	- Элементы решетки. Трубчатые (см. 01 32 36 30)
01 32 38 30 (102)	- Фермы (балочные, арочные, рамные). Узлы ферм клепаные		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты заклепочных соединений и прикреплений в элементах основного сечения (таблица А.6)
01 32 38 31 (102)	- Узлы ферм клепаные. Узловая фасонка
01 32 38 32 (102)	- Узлы ферм клепаные. Узловая накладка
01 32 38 33 (102)	- Узлы ферм клепаные. Узловая прокладка
01 32 38 34 (102)	- Узлы ферм клепаные. Заклепка
01 32 38 40 (102)	- Фермы (балочные, арочные, рамные). Узлы ферм болтовые		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты болтовых соединений и прикреплений в элементах основного сечения (таблица А.6)
01 32 38 41 (102)	- Узлы ферм болтовые. Узловая фасонка
01 32 38 42 (102)	- Узлы ферм болтовые. Узловая накладка
01 32 38 43 (102)	- Узлы ферм болтовые. Узловая прокладка
01 32 38 44 (102)	- Узлы ферм болтовые. Высокопрочный болт
01 32 38 50 (104)	- Фермы (балочные, арочные, рамные). Поперечные связи (см. 01 32 34 10 - 01 32 34 13)		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты элементов связи (таблица А.4)
01 32 38 60 (104)	- Фермы (балочные, арочные, рамные). Продольные связи (см. 01 32 34 20 - 01 32 34 23)		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты элементов связи (таблица А.4)
01 32 39 00 (223)	- Металлические и сталежелезобетонные. Элементы пролетных строений разводных мостов		Соответствие конструкции проекту. Класс поврежденности покрытия ОДМ 218.4.002-2009	Отсутствие недопустимых дефектов. Отклонение от проекта не допускается. Не более 1 балла	Расстройство конструкции
01 32 39 10 (223)	- Элементы пролетных строений разводных мостов. Противовесы
01 32 39 11 (223)	- Противовесы. Короб
01 32 39 12 (223)	- Противовесы. Заполнение
01 32 39 13 (223)	- Противовесы. Поперечные балки крепления		Дефекты конструкций разводных мостов	Отсутствие недопустимых дефектов	Расстройство конструкции
01 32 39 14 (223)	- Противовесы. Продольные балки крепления
01 32 39 15 (223)	- Противовесы. Связи
01 32 39 20 (223)	- Элементы пролетных строений разводных мостов. Опорные части или подклинивающие элементы		Дефекты конструкций разводных мостов	Отсутствие недопустимых дефектов	Расстройство конструкции
01 32 39 30 (223)	- Элементы пролетных строений разводных мостов. Замковые устройства		Дефекты конструкций разводных мостов	Отсутствие недопустимых дефектов	Расстройство конструкции
01 32 39 40 (223)	- Элементы пролетных строений разводных мостов. Пилоны вертикально-подъемных мостов		Дефекты конструкций разводных мостов	Отсутствие недопустимых дефектов	Расстройство конструкции
01 32 39 41 (223)	- Пилоны вертикально-подъемных мостов. Полиспасты		Дефекты конструкций разводных мостов	Отсутствие недопустимых дефектов	Расстройство конструкции
01 32 39 50 (223)	- Элементы пролетных строений разводных мостов. Силовое оборудование		Дефекты силового оборудования разводных мостов	Отсутствие недопустимых дефектов	Расстройство конструкции
01 32 40 00 (115)	- Основные несущие конструкции (в том числе балка жесткости висячих и вантовых мостов). Деревянные		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Расстройство конструкции
01 32 41 00 (116)	- Деревянные. Прогоны		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Расстройство конструкции
01 32 41 10 (116)	- Прогоны. Простые прогоны		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 32 41 20 (116)	- Прогоны. Сложные прогоны		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 32 41 21 (116)	- Сложные прогоны. Бревна (брусья) прогона
01 32 41 22 (116)	- Сложные прогоны. Анкеры
01 32 41 23 (116)	- Сложные прогоны. Стяжные болты
01 32 41 24 (116)	- Сложные прогоны. Сжимы
01 32 41 30 (116)	- Прогоны. Составные прогоны		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 32 41 31 (116)	- Составные прогоны. Бревна (брусья) прогона
01 32 41 32 (116)	- Составные прогоны. Колодки
01 32 41 33 (116)	- Составные прогоны. Стяжные болты
01 32 41 34 (116)	- Составные прогоны. Сжимы
01 32 41 35 (116)	- Составные прогоны. Пластинчатые нагели		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 32 41 36 (116)	- Составные прогоны. Цилиндрические нагели
01 32 41 41 (116)	- Клееные прогоны. Клеедосчатые		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 32 41 42 (116)	- Клееные прогоны. С армирующими элементами
01 32 42 00 (118)	- Деревянные пролетные строения. Дощатогвоздевые балки		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 32 42 10 (118)	- Дощатогвоздевые балки. Шапочный брус
01 32 42 20 (118)	- Дощатогвоздевые балки. Верхний пояс
01 32 42 30 (118)	- Дощатогвоздевые балки. Стенка
01 32 42 40 (118)	- Дощатогвоздевые балки. Нижний пояс
01 32 42 50 (118)	Дощатогвоздевые балки. Ребра жесткости
01 32 42 60 (118)	- Дощатогвоздевые балки. Стыки поясов
01 32 42 70 (118)	- Дощатогвоздевые балки. Металлические элементы креплений
01 32 43 00 (122)	- Деревянные пролетные строения. Фермы		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 32 43 10 (122)	- Фермы. Верхний пояс
01 32 43 20 (122)	- Фермы. Нижний пояс
01 32 43 30 (122)	- Фермы. Стыки поясов
01 32 43 40 (123)	- Фермы. Раскос прямой
01 32 43 50 (123)	- Фермы. Раскос обратный
01 32 43 60 (127)	- Фермы. Тяжи
01 32 43 70 (123)	- Фермы. Опорные стойки
01 32 43 80 (125)	- Фермы. Узловые подушки		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 32 44 00 (128)	- Деревянные пролетные строения. Связи балок и ферм		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 32 45 00 (115)	- Деревянные пролетные строения. Арки		Соответствие конструкции проекту	Отклонение от проекта не допускается
01 32 45 10 (118)	- Арки. Дощатогвоздевые		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 32 45 11 (118)	- Дощатогвоздевые. Верхний пояс
01 32 45 12 (118)	- Дощатогвоздевые. Стенка
01 32 45 13 (118)	- Дощатогвоздевые. Нижний пояс
01 32 45 14 (118)	- Дощатогвоздевые. Ребра жесткости
01 32 45 15 (118)	- Дощатогвоздевые. Стыки поясов
01 32 45 16 (129)	- Дощатогвоздевые. Металлические элементы креплений
01 32 45 20 (115)	- Арки. Решетчатые		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 32 45 21 (115)	- Решетчатые. Верхний пояс
01 32 45 22 (115)	- Решетчатые. Нижний пояс
01 32 45 23 (115)	- Решетчатые. Стыки поясов
01 32 45 24 (123)	- Решетчатые. Раскосы
01 32 45 25 (127)	- Решетчатые. Тяжи
01 32 45 26 (115)	- Решетчатые. Стойки
01 32 45 27 (125)	- Решетчатые. Узловые подушки
01 32 45 30 (115)	- Арки. Из гнутых досок		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 32 45 31 (115)	- Из гнутых досок. Гвоздевые
01 32 45 32 (115)	- Из гнутых досок. Клеедосчатые
01 32 46 00 (123)	- Деревянные пролетные строения. Связи арок		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 32 46 10 (123)	- Связи арок. Поперечные связи
01 32 46 20 (123)	- Связи арок. Продольные связи
01 32 50 00 (131)	- Основные несущие конструкции пролетного строения. Висячие и вантовые пролетные строения		Соответствие конструкции проекту	Отклонение от проекта не допускается
01 32 51 00 (133)	- Висячие и вантовые пролетные строения. Кабель		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты кабелей (вант) (таблица А.9)
01 32 52 00 (135)	- Висячие и вантовые пролетные строения. Опорная часть кабеля		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты кабелей (вант) (таблица А.9)
01 32 53 00 (134)	- Висячие и вантовые пролетные строения. Анкер кабеля		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Расстройство конструкции
01 32 54 00 (136)	- Висячие и вантовые пролетные строения. Подвеска		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Расстройство конструкции
01 32 55 00 (139)	- Висячие и вантовые пролетные строения. Анкер подвески к балке жесткости
01 32 56 00 (141)	- Висячие и вантовые пролетные строения. Ванта		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Характерные дефекты кабелей (вант) (таблица А.9)
01 32 57 00 (142)	- Висячие и вантовые пролетные строения. Анкер ванты к пилону		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Расстройство конструкции
01 32 58 00 (142)	- Висячие и вантовые пролетные строения. Анкер ванты к балке жесткости		Дефекты пролетных строений	Отсутствие недопустимых дефектов	Расстройство конструкции
01 40 00 00 (209)	Мостовое сооружение. Опирание пролетных строений на опору		Обеспечение расчетных перемещений, и опорных усилий	Соответствие нормативным требованиям и проекту: геометрические размеры, положение	Отклонения не более, указанных в СП 35.13330.2011, СП 46.13330.2012
01 41 00 00 (211)	- Опирание пролетных строений на опору. Через прокладки		Дефекты опираний	Отсутствие недопустимых дефектов	Разрушение прокладки
01 41 10 00 (211)	- Через прокладки. Рубероидные
01 41 20 00 (211)	- Через прокладки. Резиновые
01 41 30 00 (211)	- Через прокладки. Деревянные
01 41 40 00 (211)	- Через прокладки. Свинцовые
01 42 00 00 (209)	- Опирание пролетных строений на опору. Через опорные части		Восприятие опорных реакций и обеспечение свободного перемещения опорных сечений пролетного строения в расчетном диапазоне температур	Соответствие конструкции опорной части и ее расположения на опоре проекту. Положение опорных частей относительно опираемых конструкций	Отклонение от проектного положения свыше предельно допустимых значений отклонения не допускается
01 42 10 00 (212)	- Через опорные части. Плоская опорная часть		Дефекты опираний	Отсутствие недопустимых дефектов	Выработка контактной рабочей поверхности. Коррозия. Трещина в опорном листе
01 42 11 00 (212)	- Плоская опорная часть. Верхний лист
01 42 12 00 (212)	- Плоская опорная часть. Нижний лист
01 42 20 00 (213)	- Через опорные части. Тангенциальная опорная часть (подвижная, неподвижная)		Дефекты опираний	Отсутствие недопустимых дефектов	Характерные дефекты положения опорных частей. Характерные дефекты анкеровки опорных частей. Характерные эксплуатационные дефекты опорных частей (таблица А.10)
01 42 21 00 (213)	- Тангенциальная опорная часть (подвижная, неподвижная). Плоская подушка
01 42 22 00 (213)	- Тангенциальная опорная часть (подвижная, неподвижная). Цилиндрическая подушка
01 42 23 00 (213)	- Тангенциальная опорная часть (подвижная, неподвижная). Штырь
01 42 30 00 (216)	- Через опорные части. Валковая опорная часть		Дефекты опираний	Отсутствие недопустимых дефектов	Характерные дефекты положения опорных частей. Характерные дефекты анкеровки опорных частей. Характерные эксплуатационные дефекты опорных частей (таблица А.10)
01 42 31 00 (216)	- Валковая опорная часть. Верхняя подушка
01 42 32 00 (216)	- Валковая опорная часть. Валок
01 42 32 10 (216)	- Валок. Металлический
01 42 32 20 (216)	- Валок. Железобетонный
01 42 33 00 (216)	- Валковая опорная часть. Нижняя подушка
01 42 34 00 (216)	- Валковая опорная часть. Фиксирующий зуб
01 42 40 00 (214)	- Через опорные части. Секторная опорная часть		Дефекты опираний	Отсутствие недопустимых дефектов	Характерные дефекты положения опорных частей. Характерные дефекты анкеровки опорных частей. Характерные эксплуатационные дефекты опорных частей (таблица А.10)
01 42 41 00 (214)	- Секторная опорная часть. Верхний балансир
01 42 42 00 (214)	- Секторная опорная часть. Сектор
01 42 43 00 (214)	- Секторная опорная часть. Опорная подушка
01 42 44 00 (214)	- Секторная опорная часть. Шпонка
01 42 45 00 (214)	- Секторная опорная часть. Фиксирующий зуб
01 42 46 00 (214)	- Секторная опорная часть. Анкерные болты
01 42 50 00 (214)	- Через опорные части. Балансирная опорная часть (неподвижная)		Дефекты опираний	Отсутствие недопустимых дефектов	Характерные дефекты положения опорных частей. Характерные дефекты анкеровки опорных частей. Характерные эксплуатационные дефекты опорных частей (таблица А.10)
01 42 51 00 (214)	- Балансирная опорная часть (неподвижная). Верхний балансир
01 42 52 00 (214)	- Балансирная опорная часть (неподвижная). Нижний балансир
01 42 53 00 (214)	- Балансирная опорная часть (неподвижная). Анкерные болты
01 42 60 00 (215)	- Через опорные части. Катковая опорная часть		Восприятие опорных реакций и обеспечение свободного перемещения опорных сечений пролетного строения в расчетном диапазоне температур	Соответствие конструкции опорной части и ее расположения на опоре проекту. Положение опорных частей относительно опираемых конструкций	Отклонение от проектного положения свыше предельно допустимых значений отклонения не допускается
01 42 61 00 (215)	- Катковая опорная часть. Однокатковая		Дефекты опираний	Отсутствие недопустимых дефектов	Характерные дефекты положения опорных частей. Характерные дефекты анкеровки опорных частей. Характерные эксплуатационные дефекты опорных частей (таблица А.10)
01 42 61 10 (215)	- Однокатковая. Верхняя подушка
01 42 61 20 (215)	- Однокатковая. Каток
01 42 61 30 (215)	- Однокатковая. Нижняя подушка
01 42 61 40 (215)	- Однокатковая. Фиксирующий зуб
01 42 62 00 (215)	- Катковая опорная часть. Многокатковая		Дефекты опираний	Отсутствие недопустимых дефектов	Характерные дефекты положения опорных частей. Характерные дефекты анкеровки опорных частей. Характерные эксплуатационные дефекты опорных частей (таблица А.10)
01 42 62 10 (215)	- Многокатковая. Верхний балансир
01 42 62 20 (215)	- Многокатковая. Нижний балансир
01 42 62 30 (215)	- Многокатковая. Катки
01 42 62 40 (215)	- Многокатковая. Нижняя подушка
01 42 62 50 (215)	- Многокатковая. Противоугонные планки
01 42 62 60 (215)	- Многокатковая. Кожух
01 42 62 70 (215)	- Многокатковая. Анкерные болты
01 42 70 00 (217)	- Через опорные части. Пластичная опорная часть		Дефекты опираний	Отсутствие недопустимых дефектов	Характерные дефекты положения опорных частей. Характерные эксплуатационные дефекты опорных частей (таблица А.10)
01 42 71 00 (217)	- Пластичная опорная часть. Полимерная опорная часть		Дефекты опираний	Отсутствие недопустимых дефектов	Характерные дефекты положения опорных частей. Характерные эксплуатационные дефекты опорных частей (таблица А.10)
01 42 72 00 (218)	- Пластичная опорная часть. Резинометаллическая опорная часть		Дефекты опираний	Отсутствие недопустимых дефектов	Характерные дефекты положения опорных частей. Характерные эксплуатационные дефекты опорных частей (таблица А.10)
01 42 80 00 (220)	- Через опорные части. Стаканная опорная часть		Дефекты опираний	Отсутствие недопустимых дефектов	Характерные дефекты положения опорных частей. Характерные дефекты анкеровки опорных частей. Характерные эксплуатационные дефекты опорных частей (таблица А.10)
01 42 81 00 (220)	- Стаканная опорная часть. Крышка
01 42 82 00 (220)	- Стаканная опорная часть. Лист скольжения
01 42 83 00 (220)	- Стаканная опорная часть. Антифрикционный материал
01 42 84 00 (220)	- Стаканная опорная часть. Поршень
01 42 85 00 (220)	- Стаканная опорная часть. Резиновая подушка
01 42 86 00 (220)	- Стаканная опорная часть. Стакан
01 42 87 00 (220)	- Стаканная опорная часть. Анкерные болты
01 42 88 00 (220)	- Стаканная опорная часть. Кожух
01 42 90 00 (219)	- Через опорные части. Скользящие опорные части		Восприятие опорных реакций и обеспечение свободного перемещения опорных сечений пролетного строения в расчетном диапазоне температур	Соответствие конструкции опорной части и ее расположения на опоре проекту. Положение опорных частей относительно опираемых конструкций	Отклонение от проектного положения свыше предельно допустимых значений отклонения не допускается
01 42 91 00 (219)	- Скользящие опорные части. Неподвижная		Дефекты опираний	Отсутствие недопустимых дефектов	Характерные дефекты положения опорных частей. Характерные дефекты анкеровки опорных частей. Характерные эксплуатационные дефекты опорных частей (таблица А.10)
01 42 91 10 (219)	- Неподвижная. Верхний цилиндрический балансир
01 42 91 20 (219)	- Неподвижная. Лист скольжения
01 42 91 30 (219)	- Неподвижная. Антифрикционный материал
01 42 91 40 (219)	- Неподвижная. Нижний цилиндрический балансир
01 42 91 50 (219)	- Неподвижная. Анкерные болты
01 42 91 60 (219)	- Неподвижная. Кожух
01 42 92 00 (219)	- Скользящие оп. ч. Линейно-подвижная		Дефекты опираний	Отсутствие недопустимых дефектов	Характерные дефекты положения опорных частей. Характерные дефекты анкеровки опорных частей. Характерные эксплуатационные дефекты опорных частей (таблица А.10)
01 42 92 10 (219)	- Линейно-подвижная. Плита скольжения
01 42 92 20 (219)	- Линейно-подвижная. Лист скольжения
01 42 92 30 (219)	- Линейно-подвижная. Антифрикционный материал
01 42 92 40 (219)	- Линейно-подвижная. Верхний цилиндрический балансир
01 42 92 50 (219)	- Линейно-подвижная. Нижний цилиндрический балансир
01 42 92 60 (219)	- Линейно-подвижная. Анкерные болты
01 42 92 70 (219)	- Линейно-подвижная. Кожух
01 42 93 00 (219)	- Скользящие оп.ч. Всесторонне-подвижная		Дефекты опираний	Отсутствие недопустимых дефектов	Характерные дефекты положения опорных частей. Характерные дефекты анкеровки опорных частей. Характерные эксплуатационные дефекты опорных частей (таблица А.10)
01 42 93 10 (219)	- Всесторонне-подвижная. Плита скольжения
01 42 93 20 (219)	- Всесторонне-подвижная. Лист скольжения
01 42 93 30 (219)	- Всесторонне-подвижная. Антифрикционный материал
01 42 93 40 (219)	- Всесторонне-подвижная. Верхний шаровый балансир
01 42 93 50 (219)	- Всесторонне-подвижная. Нижний шаровый балансир
01 42 93 60 (219)	- Всесторонне-подвижная. Анкерные болты
01 42 93 70 (219)	- Всесторонне-подвижная. Кожух
01 50 00 00 (230)	Мостовое сооружение. Промежуточные опоры		Стабильность положения. Грузоподъемность. Долговечность.	Соответствие нормативным требованиям и проекту. Положение в пространстве, вертикальность	Отклонения не более, указанных в СП 35.13330.2011. СП 46.13330.2012. Характерные дефекты оснований и фундаментов (таблица А.12)
01 51 00 00 (251)	- Промежуточные опоры. Массивные		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты бетонных и каменных конструкций (таблица А.1)
01 51 10 00 (232)	- Массивные. Подферменник
01 51 20 00 (248)	- Массивные. Сливная призма
01 51 30 00 (236)	- Массивные. Подферменная плита
01 51 40 00 (237)	- Массивные. Ригель
01 51 41 00 (237)	- Ригель. Монолитный
01 51 42 00 (237)	- Ригель. Сборный
01 51 50 00 (250)	- Массивные. Тело опоры
01 51 51 00 (251, 252)	- Тело опоры. Бетонное монолитное
01 51 52 00 (267)	- Тело опоры. Из контурных блоков
01 51 52 10 (267)	Из контурных блоков. Блоки коробчатые
01 51 52 11 (267)	- Блоки коробчатые. Концевые
01 51 52 12 (267)	- Блоки коробчатые. Промежуточные
01 51 52 20 (267)	- Из контурных блоков. Блоки
01 51 52 30 (252)	- Из контурных блоков. Монолитное ядро
01 51 53 00 (251)	- Тело опоры. Из массивных блоков
01 51 53 10 (251)	- Из массивных блоков. Блоки концевые
01 51 53 20 (251)	- Из массивных блоков. Промежуточные
01 51 53 30 (254)	- Железобетонные шпонки
01 52 00 00 (255)	- Промежуточные опоры. Массивно-столбчатые		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 52 10 00 (232)	- Массивно-столбчатые. Подферменник
01 52 20 00 (248)	- Массивно-столбчатые. Сливная призма
01 52 30 00 (237, 246)	- Массивно-столбчатые. Ригель
01 52 31 00 (237)	- Ригель. Железобетонный
01 52 31 10 (237)	- Железобетонный. Монолитный
01 52 31 20 (237)	- Железобетонный. Сборный
01 52 32 00 (246)	- Ригель. Металлический
01 52 40 00 (255)	- Массивно-столбчатые. Столбы
01 52 41 00 (255)	- Столбы. Железобетонные
01 52 41 10 (255)	- Железобетонные. Сборные		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 52 41 20 (255)	- Железобетонные. Монолитные
01 52 42 00 (258)	- Столбы. Металлические
01 52 50 00 (254)	- Массивно-столбчатые. Прокладной ряд
01 52 60 00 (254)	- Массивно-столбчатые. Сливная призма прокладного ряда
01 52 70 00 (255)	- Массивно-столбчатые. Тело опоры
01 52 71 00 (255)	- Тело опоры. Бетонное монолитное
01 52 72 00 (255)	- Тело опоры. Из контурных блоков
01 52 72 10 (267)	Из контурных блоков. Блоки коробчатые
01 52 72 20 (267)	Из контурных блоков. Блоки облицовочные
01 52 72 30 (252)	- Из контурных блоков. Монолитное ядро
01 52 73 00 (255)	- Тело опоры. Из массивных блоков
01 52 73 10 (255)	- Из массивных блоков. Блоки концевые
01 52 73 20 (255)	- Из массивных блоков. Промежуточные
01 52 73 30 (255)	- Из массивных блоков. Железобетонные шпонки
01 53 00 00 (255)	- Промежуточные опоры. Свайные		Соответствие конструкции проекту	Отклонение от проекта не допускается
01 53 10 00 (255)	- Свайные. Однорядные		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2). Нарушение объединения свай с ригелем
01 53 11 00 (237)	- Однорядные. Ригель
01 53 11 10 (237)	- Ригель. Монолитный
01 53 11 20 (237)	- Ригель. Сборный
01 53 12 00 (255)	- Однорядные. Сваи
01 53 12 10 (255)	- Сваи. Железобетонные
01 53 12 11 (255)	- Железобетонные. Призматические
01 53 12 12 (255)	- Железобетонные. Центрифугированные
01 53 12 13 (255)	- Железобетонные. Буронабивные
01 53 20 00 (255)	- Свайные. Двухрядные		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2). Нарушение объединения свай с ригелем
01 53 21 00 (237)	- Двухрядные. Ригель
01 53 21 10 (237)	- Ригель. Монолитный
01 53 21 20 (237)	- Ригель. Сборный
01 53 22 00 (255)	- Двухрядные. Сваи
01 53 22 10 (255)	- Сваи. Железобетонные
01 53 22 11 (255)	- Железобетонные. Призматические
01 53 22 12 (255)	- Железобетонные. Центрифугированные
01 53 22 13 (255)	- Железобетонные. Буронабивные
01 54 00 00 (255)	- Промежуточные опоры. Стоечные
01 54 10 00 (255)	- Стоечные. Однорядные		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2). Нарушение объединения стоек с ригелем и ростверком
01 54 11 00 (237)	- Однорядные. Ригель
01 54 11 10 (237)	- Ригель. Монолитный
01 54 11 20 (237)	- Ригель. Сборный
01 54 12 00 (255)	- Однорядные. Стойки
01 54 12 10 (255)	- Стойки. Железобетонные
01 54 12 11 (255)	- Железобетонные. Призматические
01 54 12 12 (255)	- Железобетонные. Центрифугированные
01 54 13 00 (255)	- Однорядные. Подколонники
01 54 20 00 (255)	- Стоечные. Двухрядные		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2). Нарушение объединения стоек с ригелем и ростверком
01 54 21 00 (237)	- Двухрядные. Ригель
01 54 21 10 (237)	- Ригель. Монолитный
01 54 21 20 (237)	- Ригель. Сборный
01 54 22 00 (255)	- Двухрядные. Стойки
01 54 22 10 (255)	- Стойки. Железобетонные
01 54 22 11 (255)	- Железобетонные. Призматические
01 54 22 12 (255)	- Железобетонные. Центрифугированные
01 54 23 00 (255)	- Двухрядные. Подколонники
01 54 30 00 (255)	- Стоечные. С качающимися стойками		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2). Характерные дефекты металла основного сечения (таблица А.3). Нарушение объединения стоек с ригелем и ростверком
01 54 31 00 (237)	- С качающимися стойками. Ригель
01 54 31 10 (237)	- Ригель. Железобетонный
01 54 31 11 (237)	- Железобетонный. Монолитный
01 54 31 12 (237)	- Железобетонный. Сборный
01 54 31 20 (246)	- Ригель. Металлический
01 54 32 00 (255)	- С качающимися стойками. Стойки
01 54 32 10 (255)	- Стойки. Железобетонные
01 54 32 11	- Железобетонные. Монолитные
01 54 32 12 (255)	- Железобетонные. Сборные
01 54 32 20 (258)	- Стойки. Металлические
01 54 33 00 (255)	- С качающимися стойками. Шарниры
01 54 33 10 (255)	- Шарниры. Совершенные
01 54 33 20 (255)	- Шарниры. Несовершенные
01 54 40 00 (255)	- Стоечные. С гибкими стойками		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2). Характерные дефекты металла основного сечения (таблица А.3)
01 54 41 00 (237)	- С гибкими стойками. Ригель
01 54 41 10 (237)	- Ригель. Железобетонный
01 54 41 11 (237)	- Железобетонный. Монолитный
01 54 41 12 (237)	- Железобетонный. Сборный
01 54 41 20 (258)	- Ригель. Металлический
01 54 42 00 (255)	- С гибкими стойками. Стойки
01 54 42 10 (255)	- Стойки. Железобетонные
01 54 42 11 (255)	- Железобетонные. Монолитные
01 54 42 12 (255)	- Железобетонные. Сборные
01 54 42 20 (255)	- Стойки. Металлические
01 54 50 00 (255)	- Стоечные. С V-образными стойками вдоль пролета		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2). Характерные дефекты металла основного сечения (таблица А.3)
01 54 51 00 (255)	- С V-образными стойками вдоль пролета. Ригель
01 54 51 10 (237)	- Ригель. Железобетонный
01 54 51 11 (237)	- Железобетонный. Монолитный
01 54 51 12 (237)	- Железобетонный. Сборный
01 54 51 20 (246)	- Ригель. Металлический
01 54 52 00 (255)	- С V-образными стойками вдоль пролета. Стойки (жесткие, гибкие, качающиеся)
01 54 52 10 (255)	- Стойки (жесткие, гибкие, качающиеся). Железобетонные
01 54 52 11 (255)	- Железобетонные. Монолитные
01 54 52 12 (255)	- Железобетонные. Сборные
01 54 52 20 (258)	- Стойки (жесткие, гибкие, качающиеся). Металлические
01 54 53 00 (255)	- С V-образными стойками вдоль пролета. Шарниры
01 54 53 10 (255)	- Шарниры. Совершенные
01 54 53 20 (255)	- Шарниры. Несовершенные
01 54 60 00 (255)	- Стоечные. С V-образными стойками поперек пролета		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2). Характерные дефекты металла основного сечения (таблица А.3)
01 54 61 00	- С V-образными стойками поперек пролета. Ригель
01 54 61 10 (237)	- Ригель. Железобетонный
01 54 61 11 (237)	- Железобетонный. Монолитный
01 54 61 12 (237)	- Железобетонный. Сборный
01 54 61 20 (246)	- Ригель. Металлический
01 54 62 00 (255)	- С V-образными стойками поперек пролета. Стойки (жесткие, гибкие, качающиеся)
01 54 62 10 (255)	- Стойки (жесткие, гибкие, качающиеся). Железобетонные		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2). Характерные дефекты металла основного сечения (таблица А.3)
01 54 62 11 (255)	- Железобетонные. Монолитные
01 54 62 12 (255)	- Железобетонные. Сборные
01 54 62 20 (255)	- Стойки (жесткие, гибкие, качающиеся). Металлические
01 54 63 00 (255)	- С V-образными стойками поперек пролета. Шарниры
01 54 63 10 (255)	- Шарниры. Совершенные
01 54 63 20 (255)	- Шарниры. Несовершенные
01 55 00 00 (255)	- Промежуточные опоры. Столбчатые
01 55 10 00 (255)	- Столбчатые. Одностолбчатая		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2). Характерные дефекты металла основного сечения (таблица А.3)
01 55 11 00 (237)	- Одностолбчатая. Ригель
01 55 11 10 (237)	- Ригель. Железобетонный
01 55 11 11 (237)	- Железобетонный. Монолитный
01 55 11 12 (237)	- Железобетонный. Сборный
01 55 11 20 (246)	- Ригель. Металлический
01 55 12 00 (255)	- Одностолбчатая. Столб
01 55 12 10 (255)	- Столб. Железобетонный
01 55 12 11 (255)	- Железобетонный. Монолитный
01 55 12 12 (255)	- Железобетонный. Сборный
01 55 12 20 (258)	- Столб. Металлический
01 55 13 00 (255)	- Одностолбчатая. Подколонник
01 55 20 00 (255)	- Столбчатые. Столбчатая		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2). Характерные дефекты металла основного сечения (таблица А.3)
01 55 21 00 (237)	- Столбчатая. Ригель
01 55 21 10 12.371	- Ригель. Железобетонный
01 55 21 11 (237)	- Железобетонный. Монолитный
01 55 21 12 (237)	- Железобетонный. Сборный
01 55 21 20 (246)	- Ригель. Металлический
01 55 22 00 (255)	- Столбчатая. Столбы
01 55 22 10 (255)	- Столбы. Железобетонный
01 55 22 11 (255)	- Железобетонный. Монолитный
01 55 22 12 (255)	- Железобетонный. Сборный
01 55 22 20 (258)	- Столбы. Металлический
01 55 23 00 (255)	- Столбчатая. Подколонник
01 55 30 00 (255)	- Столбчатые. Столбчатая облегченная
01 55 31 00 (237)	- Столбчатая облегченная. Ригель
01 55 31 10 (237)	- Ригель. Железобетонный
01 55 31 11 (237)	- Железобетонный. Монолитный
01 55 31 12 (237)	- Железобетонный. Сборный
01 55 31 20 (246)	- Ригель. Металлический
01 55 32 00 (255)	- Столбчатая облегченная. Столбы
01 56 00 00 (255)	- Промежуточные опоры. Опоры-стенки		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2). Характерные дефекты металла основного сечения (таблица А.3)
01 56 10 00 (237)	- Опоры-стенки. Ригель
01 56 11 00 (237)	- Ригель. Монолитный
01 56 12 00 (237)	- Ригель. Сборный
01 56 20 00 (237)	- Опоры-стенки. Оголовок
01 56 21 00 (237)	- Оголовок. Монолитный
01 56 22 00 (237)	- Оголовок. Сборный
01 56 30 00 (255)	- Опоры-стенки. Тело опоры
01 56 31 00 (255)	- Тело опоры. Монолитное
01 56 32 00 (255)	- Тело опоры. Сборное
01 56 40 00 (255)	- Опоры-стенки. Подколонники
01 57 00 00 (255)	Промежуточные опоры. Пространственные		Дефекты опор	Соответствие конструкции проекту	Отклонение от проекта не допускается
01 57 10 00 (255)	- Пространственные. Стойки		Дефекты опор	Соответствие конструкции проекту. Отсутствие недопустимых дефектов	Отклонение от проекта не допускается. Прямолинейность. Вертикальность
01 57 11 00 (255)	- Стойки. Железобетонные		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 57 12 00 (258)	- Стойки. Металлические		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3)
01 57 20 00 (257)	- Пространственные. Горизонтальные связи		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты элементов связи (таблица А.4)
01 57 21 00 (257)	- Горизонтальные связи. Железобетонные		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 57 22 00 (258)	- Горизонтальные связи. Металлические		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3)
01 57 30 00 (255)	- Пространственные. Диагональные связи			Отсутствие недопустимых дефектов	Характерные дефекты элементов связи (таблица А.4)
01 57 31 00 (255)	- Диагональные связи. Железобетонные			Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 57 32 00 (259)	- Диагональные связи. Металлические			Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3)
01 58 00 00 (260)	- Промежуточные опоры. Деревянные опоры		Дефекты деревянных опор	Соответствие конструкции проекту	Отклонение от проекта не допускается
01 58 10 00 (261)	- Деревянные опоры. Плоские, двухрядные, пространственные		Дефекты деревянных опор	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 58 11 00 (261)	- Плоские, двухрядные, пространственные. Насадка
01 58 12 00 (261)	- Плоские, двухрядные, пространственные. Сваи
01 58 13 00 (261)	- Плоские, двухрядные, пространственные. Стойки
01 58 14 00 (264)	- Плоские, двухрядные, пространственные. Лежень
01 58 15 00 (263)	- Плоские, двухрядные, пространственные. Связи
01 58 15 10 (263)	- Связи. Горизонтальные
01 58 15 20 (263)	- Связи. Диагональные
01 58 16 00 (265)	- Плоские, двухрядные, пространственные. Подкладки
01 58 17 00 (263)	- Плоские, двухрядные, пространственные. Укосины
01 58 18 00 (265)	- Плоские, двухрядные, пространственные. Металлические крепления
01 58 20 00 (266)	- Деревянные опоры. Ряжевые		Дефекты деревянных опор	Отсутствие недопустимых дефектов	Характерные дефекты древесины (таблица А.7)
01 58 21 00 (266)	- Ряжевые. Стенки
01 58 22 00 (266)	- Ряжевые. Перегородки
01 58 23 00 (266)	- Ряжевые. Дно
01 58 24 00 (266)	- Ряжевые. Сжимы
01 58 25 00 (266)	- Ряжевые. Металлические крепления
01 59 00 00 (131)	- Промежуточные опоры. Пилоны		Соответствие конструкции проекту	Отклонение от проекта не допускается
01 59 10 00 (131)	- Пилоны. Стойки пилона		Дефекты деревянных опор	Положение в пространстве	Отклонение от проектного положения не допускается
01 59 11 00 (131)	- Стойки пилона. Железобетонные		Дефекты деревянных опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 59 12 00 (131)	- Стойки пилона. Металлические		Дефекты деревянных опор	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3)
01 59 20 00 (131)	- Пилоны. Ригель		Дефекты деревянных опор	Отсутствие недопустимых дефектов	Характерные дефекты металла основного сечения (таблица А.3)
01 59 30 00 (131)	- Пилоны. Анкерные элементы		Дефекты деревянных опор	Отсутствие недопустимых дефектов	Расстройство конструкции
01 60 00 00 (230)	Мостовое сооружение. Устои		Стабильность положения. Грузоподъемность. Долговечность	Соответствие нормативным требованиям и проекту. Положение в пространстве, вертикальность	Отклонения не более, указанных в СП 35.13330.2011, СП 46.13330.2012. Характерные дефекты оснований и фундаментов (таблица А.12)
01 61 00 00 (151)	- Устои. Массивные		Соответствие конструкции проекту	Отклонение от проекта не допускается	Характерные дефекты оснований и фундаментов (таблица А.12)
01 61 10 00 (151)	- Массивные. Обсыпные		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты бетонных и каменных конструкций (таблица А.1)
01 61 11 00 (232)	- Обсыпные. Подферменник
01 61 12 00 (232, 233, 234)	- Обсыпные. Подферменная плита
01 61 13 00 (151)	- Обсыпные. Тело устоя
01 61 14 00 (278)	- Обсыпные. Открылки
01 61 15 00 (275, 276)	- Обсыпные. Шкафная стенка
01 61 20 00	- Массивные. С обратными стенками		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты бетонных и каменных конструкций (таблица А.1)
01 61 21 00 (232)	- С обратными стенками. Подферменник
01 61 22 00 00 (232, 233, 234)	- С обратными стенками. Подферменная плита
01 61 23 00	- С обратными стенками. Тело устоя
01 61 24 00 (271)	- С обратными стенками. Обратная стенка
01 61 25 00 (275, 276, 277)	- С обратными стенками. Шкафная стенка
01 62 00 00 (230)	- Устои. Свайные		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 62 10 00 (230)	- Свайные. Однорядные, двухрядные, козловые
01 62 11 00 (232)	- Однорядные, двухрядные, козловые. Подферменник
01 62 12 00 (237)	- Однорядные, двухрядные, козловые. Насадка
01 62 13 00 (275, 276)	- Однорядные, двухрядные, козловые. Шкафная стенка
01 62 14 00 (278)	- Однорядные, двухрядные, козловые. Открылки
01 62 15 00 (285)	- Однорядные, двухрядные, козловые. Сваи
01 62 15 10 (285)	- Сваи. Вертикальные
01 62 15 20 (285)	- Сваи. Наклонные
01 63 00 00 (230)	- Устои. Стоечные		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 63 10 00 (230)	- Стоечные. Однорядные, двухрядные, козловые
01 63 11 00 (232)	- Однорядные, двухрядные, козловые. Подферменники
01 63 12 00 (237)	- Однорядные, двухрядные, козловые. Насадка
01 63 13 00 (275, 276)	- Однорядные, двухрядные, козловые. Шкафная стенка
01 63 14 00 (278)	- Однорядные, двухрядные, козловые. Открылки
01 63 15 00 (255)	- Однорядные, двухрядные, козловые. Стойки
01 63 15 10 (255)	- Стойки. Вертикальные
01 63 15 10 (255)	- Стойки. Наклонные
01 63 16 00 (255)	- Однорядные, двухрядные, козловые. Подколонники
01 64 00 00 (230)	- Устои. Лежневые		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2). Осадка лежня
01 64 10 00 (232)	- Лежневые. Подферменники
01 64 10 00 (237)	- Лежневые. Насадка
01 64 10 00 (275, 276)	- Лежневые. Шкафная стенка
01 64 10 00 (278)	- Лежневые. Открылки
01 64 10 00 (287)	- Лежневые. Лежень
01 65 00 00 (230)	- Устои. Контрфорсные		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2). Расстройство конструкции
01 65 10 00 (232)	- Контрфорсные. Подферменники
01 65 20 00	- Контрфорсные. Насадка
01 65 30 00 (275, 276)	- Контрфорсные. Шкафная стенка
01 65 40 00 (271)	- Контрфорсные. Обратная стенка
01 65 50 00 (287)	- Контрфорсные. Контрфорс
01 65 60 00 (287)	- Контрфорсные. Откосная стенка
01 66 00 00 (230)	- Устои. Столбчатые			Соответствие конструкции проекту	Отклонение от проекта не допускается
01 66 10 00 (230)	- Столбчатые. Обсыпные		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 66 11 00 (232)	- Обсыпные. Подферменники
01 66 12 00 (237)	- Обсыпные. Ригель
01 66 13 00 (275, 276)	- Обсыпные. Шкафная стенка
01 66 14 00 (278)	- Обсыпные. Открылки
01 66 15 00 (255)	- Обсыпные. Столбы
01 66 20 00 (230)	- Столбчатые. Необсыпные		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2)
01 66 21 00 (232)	- Необсыпные. Подферменники
01 66 22 00 (237)	- Необсыпные. Ригель
01 66 23 00 (275, 276)	- Необсыпные. Шкафная стенка
01 66 24 00 (255)	- Необсыпные. Столбы
01 67 00 00 (230)	- Устои. Анкерные		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты железобетона (таблица А.2). Расстройство конструкции
01 67 10 00 (250)	- Анкерные. Тело устоя
01 67 11 00 (250)	- Тело устоя. Стенки
01 67 12 00 (250)	- Тело устоя. Дно
01 67 20 00 (287)	- Анкерные. Анкерный канал
01 67 30 00 (287)	- Анкерные. Анкерная камера
01 67 40 00 (287)	- Анкерные. Анкерный массив
01 67 50 00 (287)	- Анкерные. Анкерные элементы
01 67 51 00 (141)	- Анкерные элементы. Кабеля		Дефекты опор	Отсутствие недопустимых дефектов	Характерные дефекты кабелей (вант) (таблица А.9)
01 67 52 00 (141)	- Анкерные элементы. Ванты
01 70 00 00 (280)	Мостовое сооружение. Фундамент		Несущая способность. Стабильность положения	Соответствие нормативным требованиям и проекту. Отсутствие деформаций (осадка, крен).	Отклонения не более, указанных в СП 35.13330.2011, СП 46.13330.2012 Характерные дефекты оснований и фундаментов (таблица А.12)
01 71 00 00 (284)	- Фундамент. Свайный		Дефекты фундаментов	Отсутствие недопустимых дефектов	Размыв грунта до уровня ниже расчетного
01 71 10 00 (281)	- Свайный. Плита ростверка
01 71 20 00 (285, 286)	- Свайный. Сваи забивные
01 71 30 00 (285)	- Свайный. Сваи буронабивные
01 71 40 00 (285)	- Свайный. Столбы погружные
01 71 50 00 (285)	- Свайный. Столбы буронабивные
01 72 00 00 (281)	- Фундамент. На естественном основании		Дефекты фундаментов	Отсутствие недопустимых дефектов	Размыв грунта до уровня, при котором заглубление подошвы менее 1 м
