МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА ЗАЩИТЫ ОТ КОРРОЗИИ И СТАРЕНИЯ

ПОКРЫТИЯ ЛАКОКРАСОЧНЫЕ

МЕТОД ОЦЕНКИ ВНЕШНЕГО ВИДА

Unified system of corrosion and ageing protection. Paint coatings. Method of appearance rating

87.020

Дата введения 1 марта 2016 года

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 290 «Покрытия лакокрасочные», ООО Научно-производственное объединение «Лакокраспокрытие»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 290 «Покрытия лакокрасочные»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 мая 2015 г. № 77-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2015 г. № 618-ст межгосударственный стандарт ГОСТ 9.407-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2016 г.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт устанавливает метод оценки внешнего вида лакокрасочного покрытия (далее — покрытия) на металлических и неметаллических поверхностях.

Метод применяют для определения интенсивности изменения внешнего вида, количества, размеров или глубины дефектов, возникающих при испытаниях покрытий, а также при испытаниях и эксплуатации (хранении) изделий с покрытиями.

В зависимости от цели испытания (обследования, технического осмотра), установленной в программе испытания (обследования, технического осмотра), оценку внешнего вида покрытий проводят по декоративным или защитным свойствам, или декоративным и защитным свойствам в комплексе.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 896-69 Материалы лакокрасочные. Фотоэлектрический метод определения блеска

ГОСТ 8832-76 (ИСО 1514-84) Материалы лакокрасочные. Методы получения лакокрасочного покрытия для испытания

ГОСТ 16976-71 Покрытия лакокрасочные. Метод определения степени меления

ГОСТ ИСО/МЭК 17025-2009 Общие требования к компетентности испытательных и калибровочных лабораторий

ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования

ГОСТ 29298-2005 Ткани хлопчатобумажные и смешанные бытовые. Общие технические условия

ГОСТ 29319-92 <*> Материалы лакокрасочные. Метод визуального сравнения цвета

<*> На территории Российской Федерации действуют ГОСТ Р 52489-2005 (ИСО 7724-1:1984) «Материалы лакокрасочные. Колориметрия. Часть 1. Основные положения»; ГОСТ Р 52490-2005 (ИСО 7724-3:1984) «Материалы лакокрасочные. Колориметрия. Часть 3. Расчет цветовых различий»; ГОСТ Р 52662-2006 (ИСО 7724-1:1984) «Материалы лакокрасочные. Колориметрия. Часть 2. Измерения цвета».

ГОСТ 31975-2013 (ИСО 2813:1994) Материалы лакокрасочные. Метод определения блеска лакокрасочных покрытий, не обладающих металлическим эффектом, под углом 20°, 60° и 85°

ГОСТ 31993-2013 (ИСО 2808:97) Материалы лакокрасочные. Определение толщины покрытия

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом, следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1

3.2 декоративные свойства лакокрасочного покрытия (decorative properties): Способность лакокрасочного покрытия придавать окрашенной поверхности заданный цвет и блеск.

3.3 защитные свойства лакокрасочного покрытия (protective properties): Способность лакокрасочного покрытия предотвращать или замедлять коррозию металлических или разрушение неметаллических поверхностей в условиях агрессивного воздействия внешних факторов.

3.4

3.5

3.6 изменение цвета лакокрасочного покрытия (colour change): Изменения цвета лакокрасочного покрытия в результате воздействия внешних факторов (побеление, потемнение, пожелтение и другие изменения).

3.7

3.8

3.9

3.10

3.11

3.12

3.13

3.14

3.15 растворение лакокрасочного покрытия (dissolution): Разрушение лакокрасочного покрытия в результате действия жидких агрессивных сред.

4. Классификация и обозначение

4.1 Показатели внешнего вида покрытий подразделяются на две основные группы, приведенные в таблице 1.

4.2 Виды изменений декоративных свойств покрытия и их условные обозначения приведены в таблице 2.

4.3 Виды разрушений (дефекты) защитных свойств покрытия и их условные обозначения приведены в таблице 3.

4.4 Для оценки внешнего вида покрытий используют балльную систему в виде чисел, которые проставляются после условного обозначения (см. таблицы 1 - 3) конкретного вида изменения и/или разрушения (дефекта).

Для видов разрушения защитных свойств (см. таблицу 3) при необходимости допускается проставлять в скобках обозначение размера типичного дефекта (см. приложение А).

4.5 Примеры формирования обозначения оценки изменения внешнего вида покрытий для каждого вида разрушения (см. таблицы 2, 3) приведены в разделах 7 и 8.

5. Сущность метода

5.1 Сущность метода заключается в оценке декоративных и защитных свойств испытуемых покрытий путем визуального осмотра (при сравнении с контрольным образцом и/или стандартным изображением), и/или путем измерения показателей внешнего вида приборами (устройствами, средствами измерения, оптическими системами).

Примечания

1 Контрольные образцы изготавливают по одной и той же технологии с испытуемыми образцами и не подвергают испытаниям. Контрольные образцы хранят в отапливаемом помещении без доступа света при температуре 15 °C — 30 °C и относительной влажности воздуха не более 80% в течение всего срока испытаний.

2 Стандартные изображения соответствуют установленным в [1] - [4].

3 Оптическая система — совокупность оптических элементов (преломляющих, отражающих, дифракционных и т.п.), созданная для определенного формирования пучков световых лучей. Прибор называется оптическим, если хотя бы одна его основная функция выполняется оптической системой.

6. Требования к условиям проведения оценки внешнего вида

6.1 Оценку проводят при естественном или искусственном дневном освещении при температуре (25 +/- 10) °C и относительной влажности воздуха не более 80%.

Естественное дневное или искусственное освещение — по ГОСТ 29319.

Образцы должны находиться в одной плоскости на расстоянии 300 — 500 мм от глаз наблюдателя под углом зрения, исключающим блеск поверхности.

6.2 Перед оценкой внешнего вида поверхность образца и/или изделия с покрытием сушат фильтровальной бумагой и/или на воздухе, если другие условия не оговорены или не согласованы.

Дополнительную обработку поверхности образца и/или изделия с покрытием (например, промывку 3%-ным раствором мыла, промывку проточной водой, протирку уайт-спиритом, полирование и/или другую) проводят, если это предусмотрено программой испытаний.

7. Подготовка образцов

7.1 Получение покрытия для испытаний — по ГОСТ 8832, если другие условия не оговорены или не согласованы.

7.2 Необходимая дополнительная информация по покрытию, необходимая для его идентификации, приведена в приложении Б.

8. Оценка декоративных свойств покрытия

8.1 Изменение блеска покрытия определяют с помощью блескомеров по ГОСТ 31975 или ГОСТ 896 или визуальным сравнением с контрольным образцом.

Рекомендуемая аппаратура приведена в приложении В.

Степень изменения блеска покрытия Би, %, рассчитывают по формуле

\text{Б}_{\text{и}} = \frac{\text{Б}_{0} - \text{Б}_{1}}{\text{Б}_{0}} \cdot 100, (1)

где Б0 — величина блеска покрытия до проведения испытаний в единицах блеска (или %);

Б1 — величина блеска покрытий после проведения испытаний в единицах блеска (или %).

Изменение блеска люминесцентного, световозвращающего покрытия, а также покрытия, обладающего металлическим или перламутровым эффектом, не оценивают.

Изменение блеска покрытия в баллах оценивают по таблице 4.

Таблица 4

Оценка изменения блеска покрытий

8.2 Изменение цвета покрытия, не обладающего металлическим или перламутровым эффектом, определяют визуально сравнением с контрольным образцом или с помощью спектрофотометра или трехкоординатного колориметра. Изменение цвета покрытия, обладающего металлическим или перламутровым эффектом, определяют визуально сравнением с контрольным образцом или с помощью многоуглового спектрофотометра. Изменение цвета люминесцентного, световозвращающего покрытия определяют только визуально. Визуальное сравнение проводят по ГОСТ 29319.

Рекомендуемая аппаратура приведена в приложении В.

Степень изменения цвета покрытия в баллах оценивают по таблице 5.

Таблица 5

Оценка изменения цвета покрытий

8.3 Грязеудержание покрытия определяют визуально по отсутствию или наличию на поверхности покрытия механических частиц после промывки с помощью мягкой губки теплой водой. Степень изменений (грязеудержание) в баллах оценивают по таблице 6.

Таблица 6

Оценка грязеудержания покрытий

8.4 Меление покрытия определяют визуально по отсутствию или наличию частиц пигмента на хлопчатобумажной ткани (белой — для темных покрытий и черной — для светлых покрытий), отделяемых от покрытия при трении его с усилием.

Допускается определять меление по количеству отпечатков. Аппаратура, материалы, подготовка к испытанию и проведение испытаний — по ГОСТ 16976. Оценка результатов испытаний покрытия в баллах — по таблице 7.

Таблица 7

Оценка меления покрытий

Рекомендуемые средства измерения и материалы приведены в приложении В.

8.5 Обозначение оценки каждого вида изменений состоит из условного обозначения вида изменений по таблице 2 и числа, обозначающего балл по таблицам 4 - 7, например, Б3, Ц2, Г2, М3.

9. Оценка защитных свойств покрытия

9.1 Оценка растрескивания покрытий

9.1.1 Степень растрескивания покрытий оценивают путем сравнения со стандартными изображениями, приведенными на рисунках 1 <> и 2 <>, или используют данные таблицы 8. При этом площадь разрушения покрытия Cр, %, определяют и рассчитывают по А.2 (приложение А), количество и размер трещин определяют визуально. Если на осматриваемой поверхности наблюдаются трещины различных размеров, то в качестве показателя размера трещин приводят наибольший размер, встречающийся достаточно часто, чтобы считаться типичным.

<*> Приведенные на рисунках 1 и 2 стандартные изображения соответствуют установленным в [2].

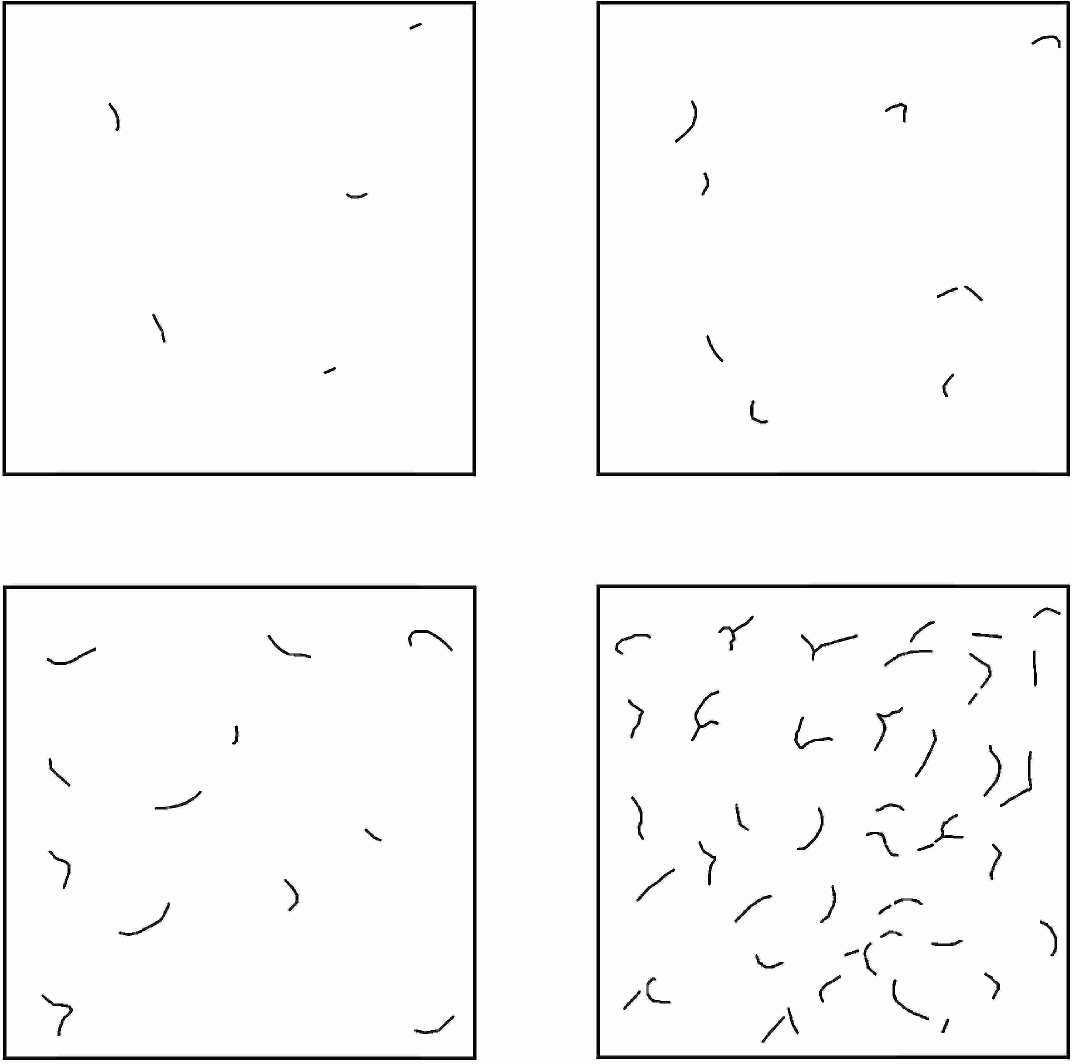

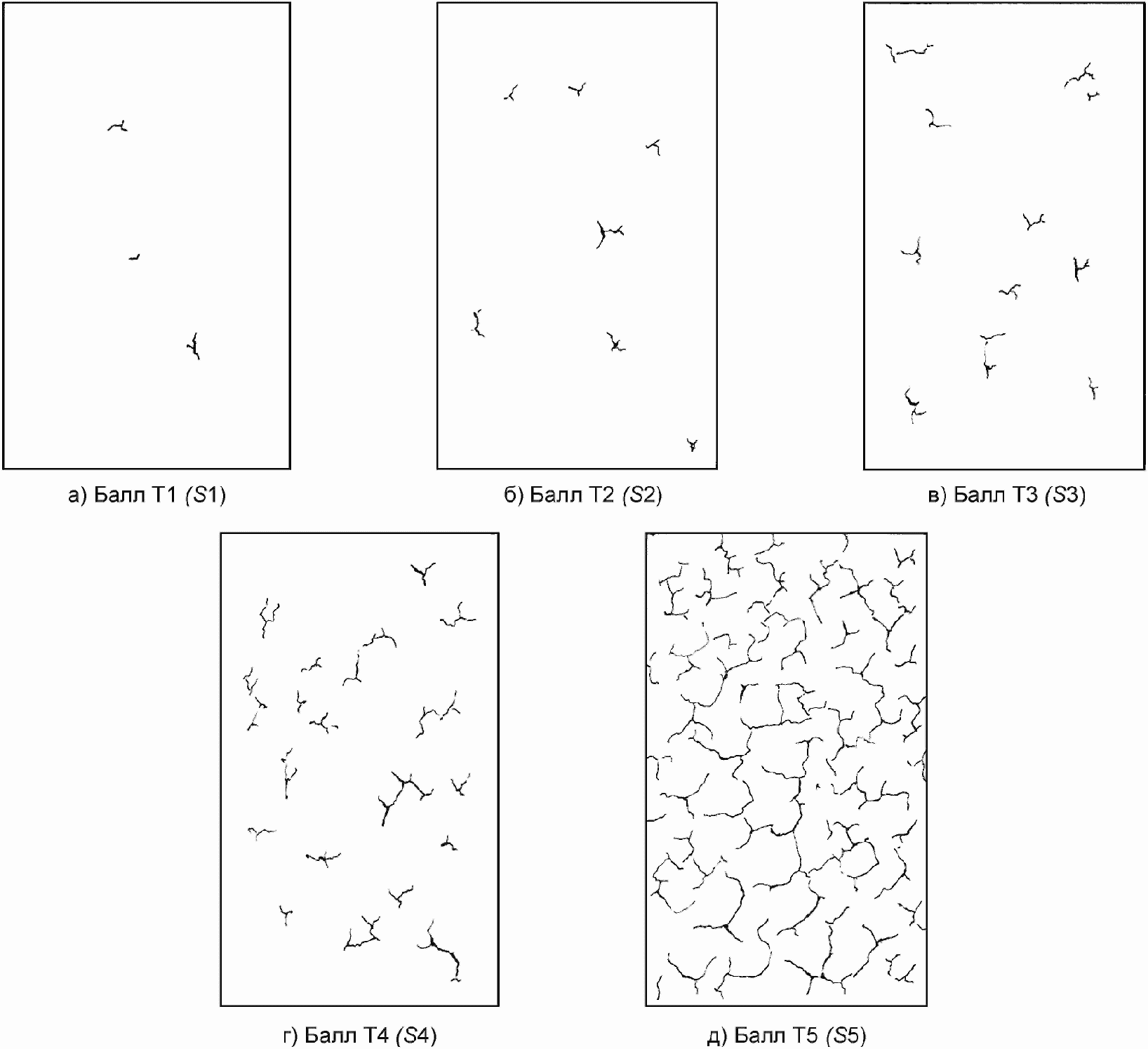

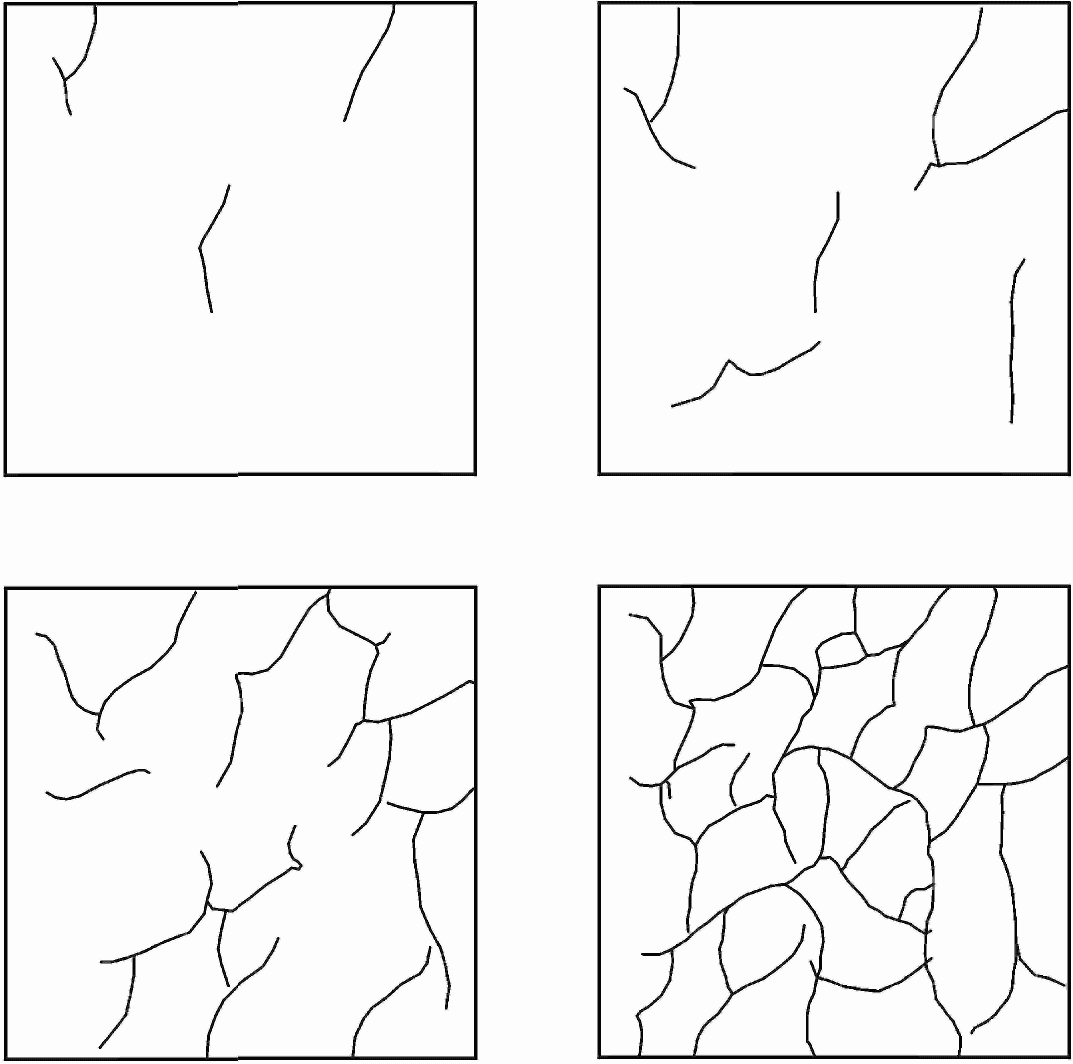

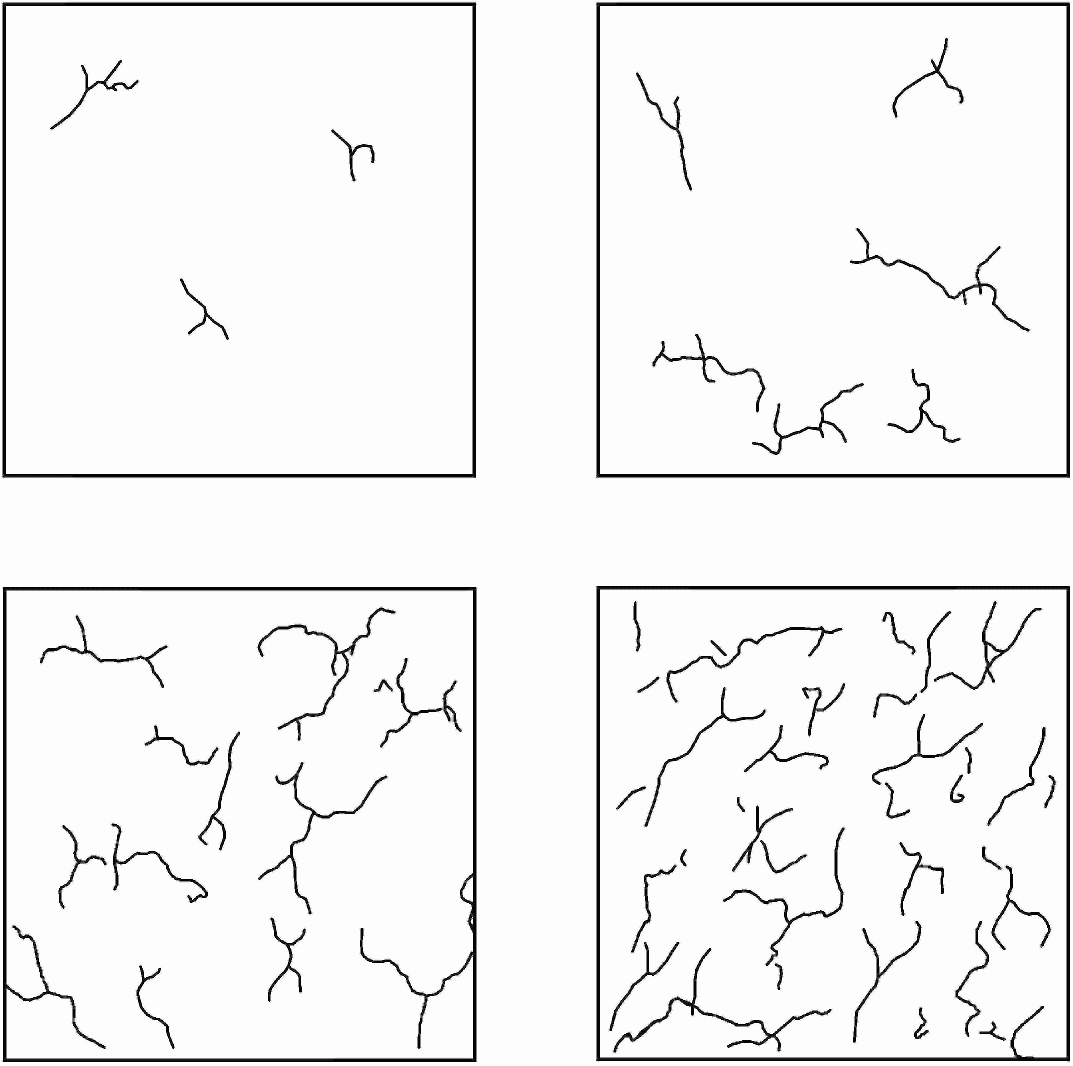

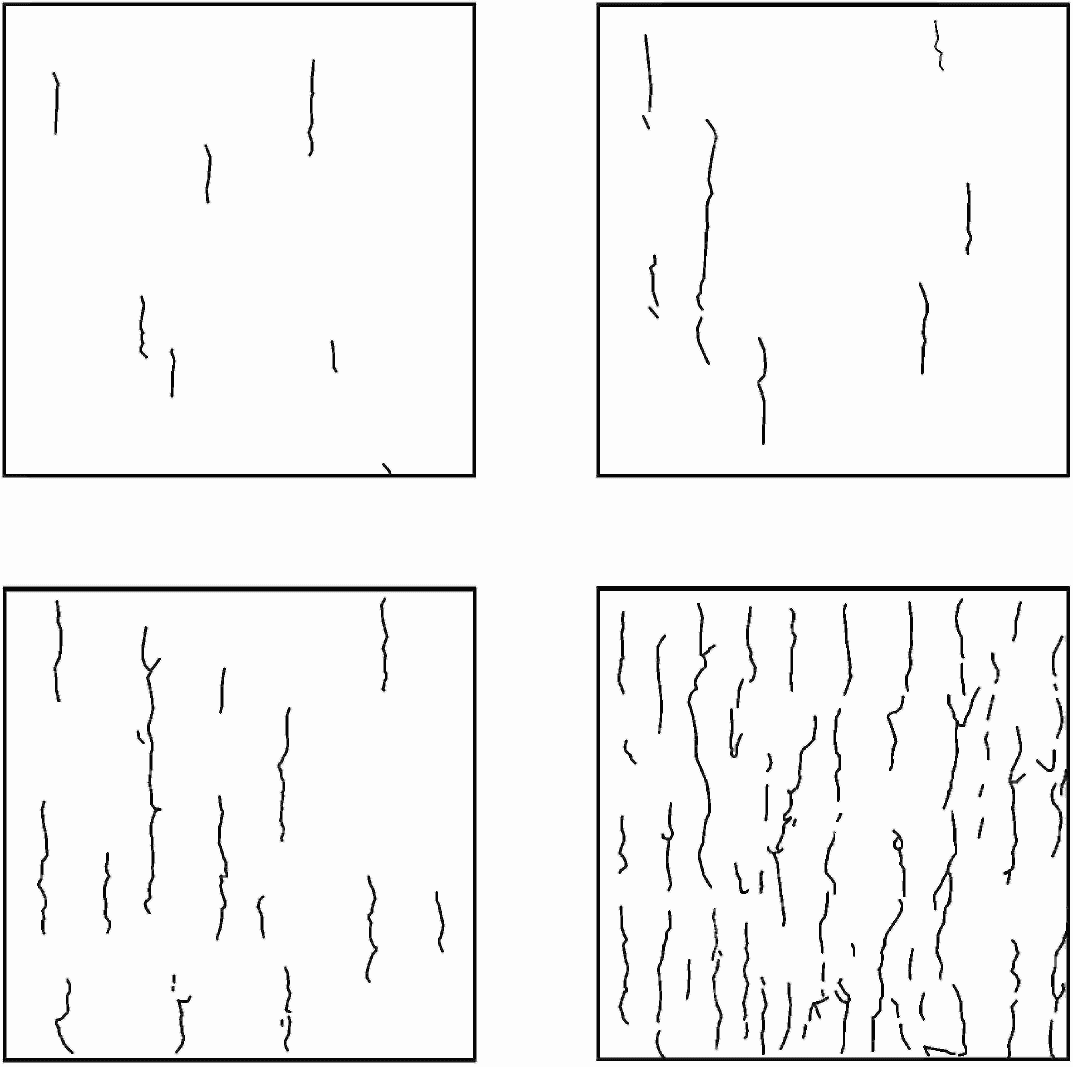

Рисунок 1 — Растрескивание без предпочтительного направления (площадь осматриваемой поверхности от 1 до 2 дм2)

Примечания

1 На рисунке 1 показано растрескивание без выраженного направления.

2 В скобках приведено обозначение оценки дефекта по приложению А, типичного для данного вида разрушения и соответствующего указанному на рисунке баллу.

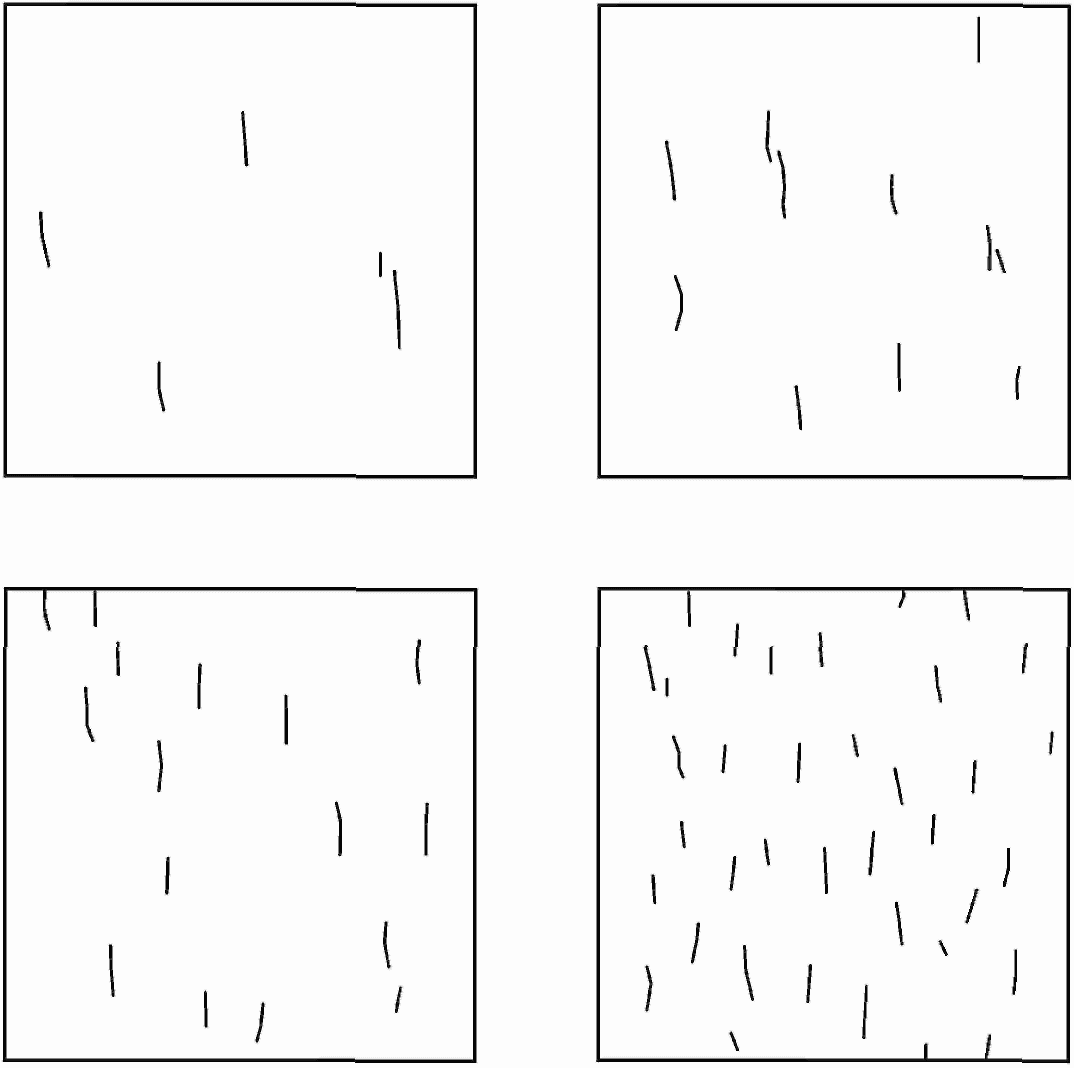

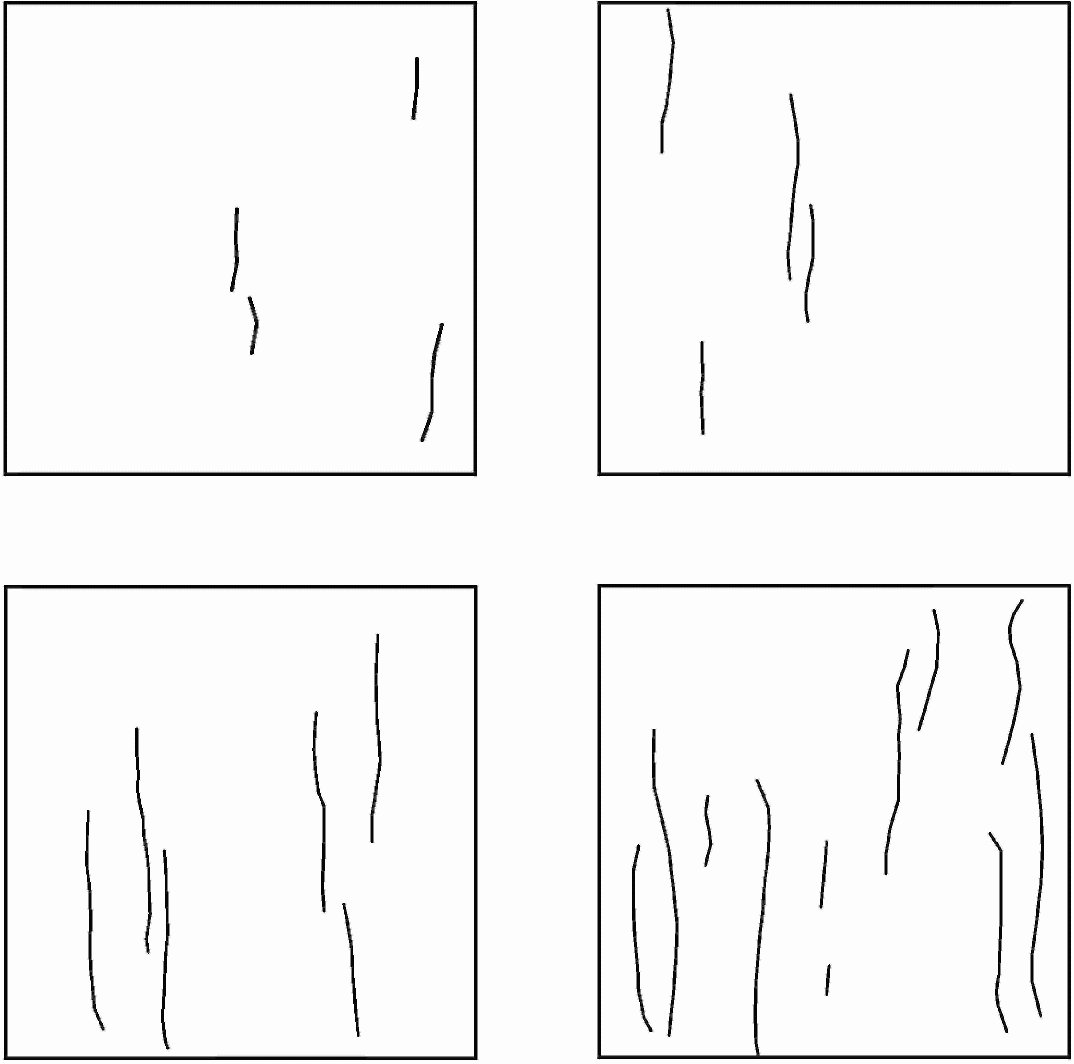

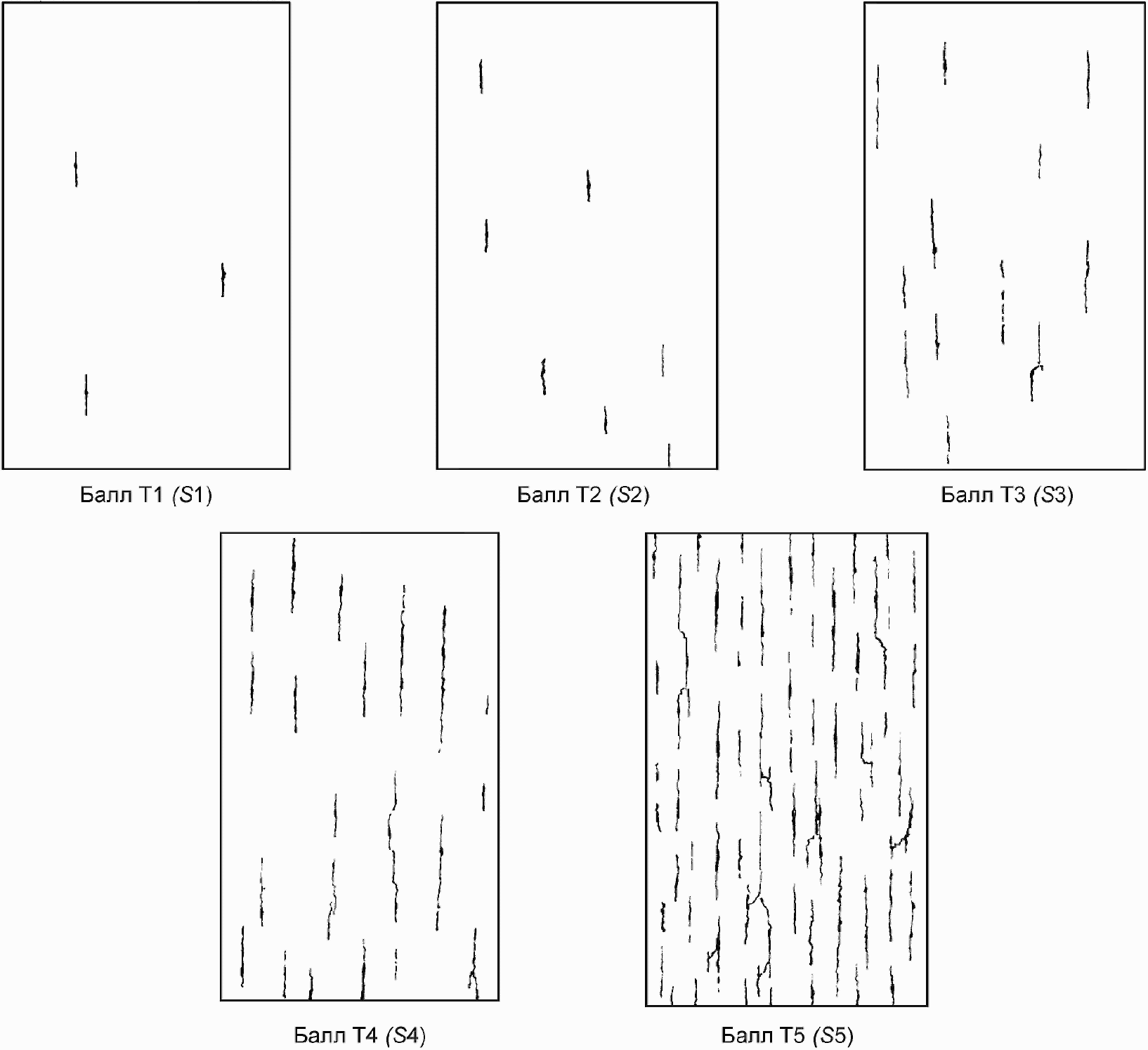

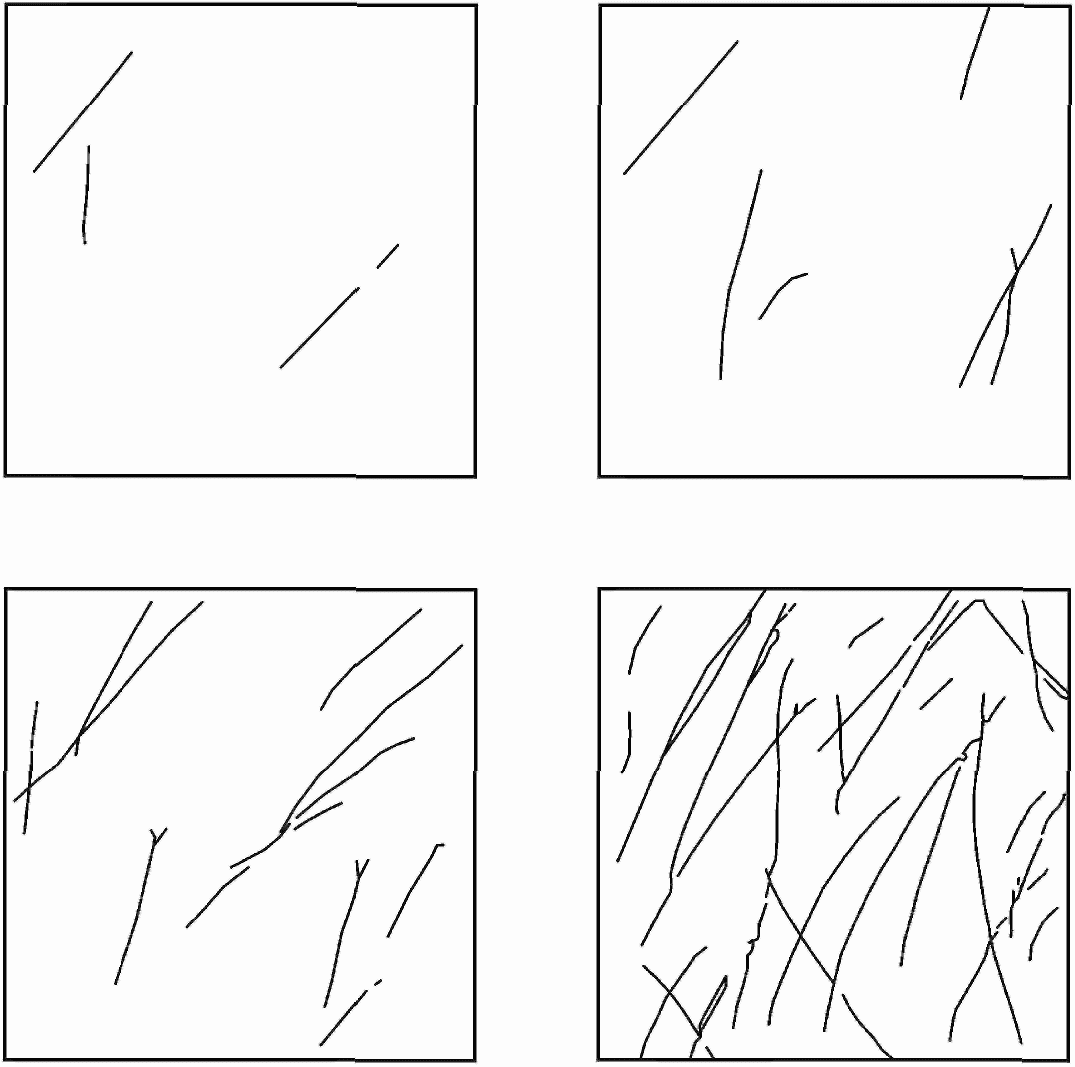

Рисунок 2 — Растрескивание в одном предпочтительном направлении (площадь осматриваемой поверхности от 1 до 2 дм2)

Примечание — На рисунке 2 показано растрескивание, имеющее предпочтительное направление, которое возникает на поверхностях типа дерева («анизотропных» поверхностях). Возможны и другие формы растрескивания, однако принципы оценки величин остаются такими же.

Таблица 8

Оценка растрескивания покрытий

9.1.2 При необходимости растрескивание дополнительно оценивают по глубине растрескивания по слоям системы покрытия:

а) поверхностные трещины, не проходящие полностью через верхний слой покрытия (т.е. образование сетки);

б) трещины, проходящие через верхний слой покрытия, но не затрагивающие в основном лежащие ниже слои покрытия;

в) трещины, проходящие через всю систему покрытия.

9.1.3 Обозначение оценки растрескивания состоит из условного обозначения вида разрушения по таблице 3 и соответствующего балла по таблице 8 (или балла по рисункам 1, 2), например Т2. При необходимости дополнительно к указанному обозначению проставляют в скобках обозначение размера типичного дефекта по таблице А.2 (приложение А) или обозначение, указанное в скобках на рисунках 1, 2, а затем проставляют перечисление для глубины растрескивания по 9.1.2, перечисление б) [например, Т2 (S3)б].

При необходимости оценка может быть выражена словесно, например, «растрескивание в одном предпочтительном направлении», или как указано в приложении Г (например, «птичья лапка»).

9.2 Оценка отслаивания покрытий

9.2.1 Степень отслаивания покрытий оценивают путем сравнения со стандартными изображениями, приведенными на рисунках 3 <> и 4 <>, или используют данные таблицы 9. Площадь разрушения покрытия Cр, %, определяют и рассчитывают по А.2 (приложение А). Если на осматриваемой поверхности наблюдаются отслаивания различных размеров, то за размер отслаивания принимают наибольший размер, встречающийся достаточно часто, чтобы считаться типичным.

<> Приведенные на рисунках 3 и 4 стандартные изображения соответствуют установленным в [3].*

(площадь осматриваемой поверхности от 1 до 2 дм2)

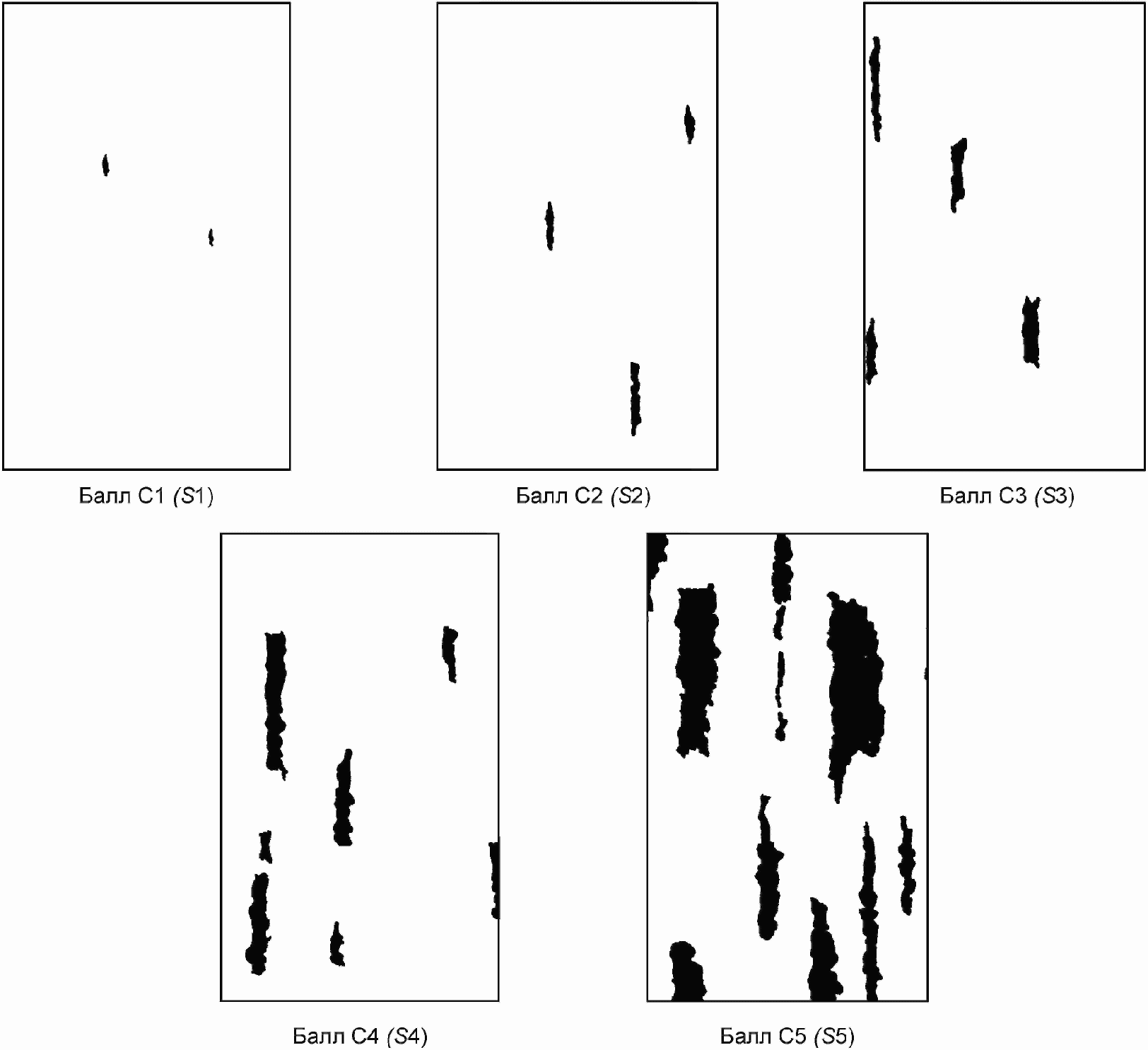

Рисунок 4 — Отслаивание в одном предпочтительном направлении (площадь осматриваемой поверхности от 1 до 2 дм2)

Таблица 9

Оценка отслаивания покрытий

Примечание — На рисунке 4 показано отслаивание, имеющее предпочтительное направление, возникающее вследствие анизотропии материала окрашиваемой поверхности.

Рекомендуемые средства измерения приведены в приложении В.

9.2.2 При необходимости отслаивание дополнительно оценивают по глубине отслаивания по слоям системы покрытия:

а) отслаивание верхнего слоя покрытия (покрытий) от нижнего слоя;

б) полное отслаивание всей системы покрытия от окрашиваемой поверхности.

9.2.3 Обозначение оценки отслаивания состоит из условного обозначения вида разрушения по таблице 3 и соответствующего балла по таблице 9 (или балла по рисункам 3, 4). При необходимости дополнительно к указанному обозначению проставляют в скобках обозначение размера типичного дефекта по таблице А.2 (приложение А), а затем проставляют перечисление для глубины отслаивания по 9.2.2, перечисление б). Например, в случае площади отслаивания, оцениваемого баллом 3 и размером отслаивания, оцениваемого баллом 2, при отслаивании системы покрытия до окрашиваемой поверхности, оценка отслаивания имеет следующий вид: С3 (S2)б.

При необходимости оценка отслаивания может быть выражена словесно, например, «отслаивание в одном предпочтительном направлении» или «отслаивание всей системы покрытия от окрашиваемой поверхности».

9.3 Оценка выветривания покрытий

9.3.1 Выветривание оценивают по показателям, указанным в таблице 10. Площадь разрушения Cр, %, определяют и рассчитывают по А.2 (приложение А), количество и глубину дефектов определяют визуально.

Таблица 10

Оценка выветривания покрытий

Рекомендуемые средства измерения приведены в приложении В.

9.3.2 Обозначение оценки выветривания состоит из условного обозначения вида разрушения по таблице 3 и соответствующего балла по таблице 10. При необходимости дополнительно к указанному обозначению проставляют в скобках обозначение размера типичного дефекта по таблице А.2 (приложение А), например, В3 (S3).

9.4 Оценка образования пузырей (вздутий) на покрытиях

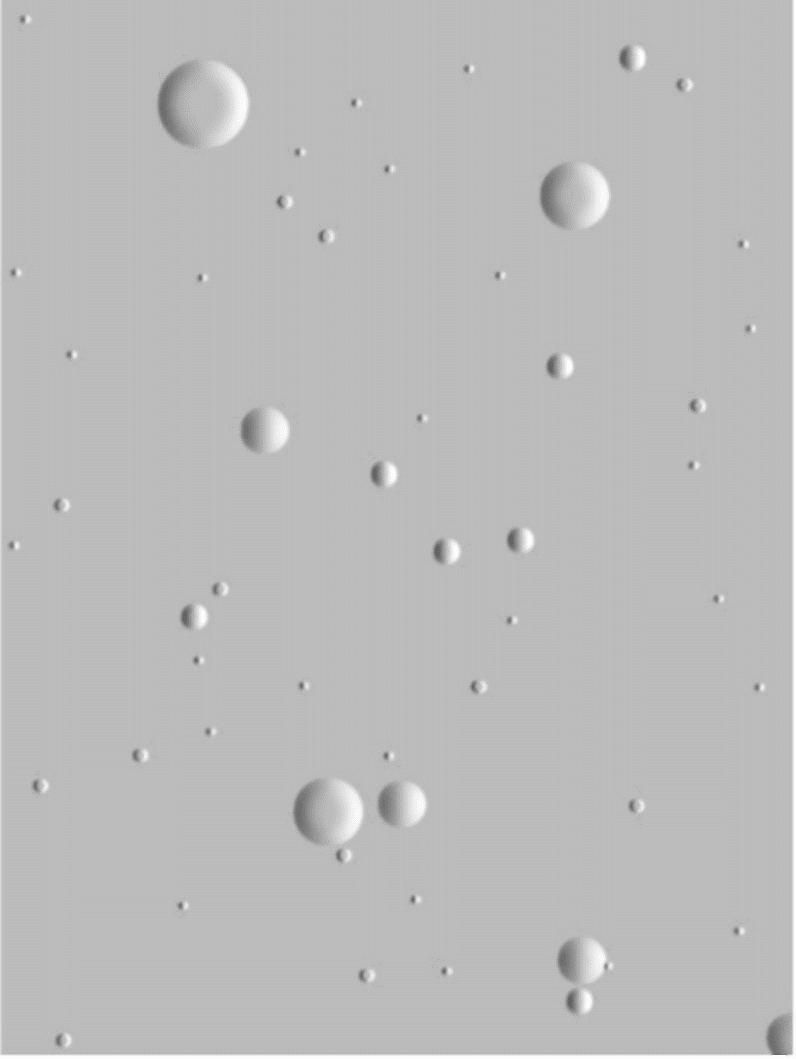

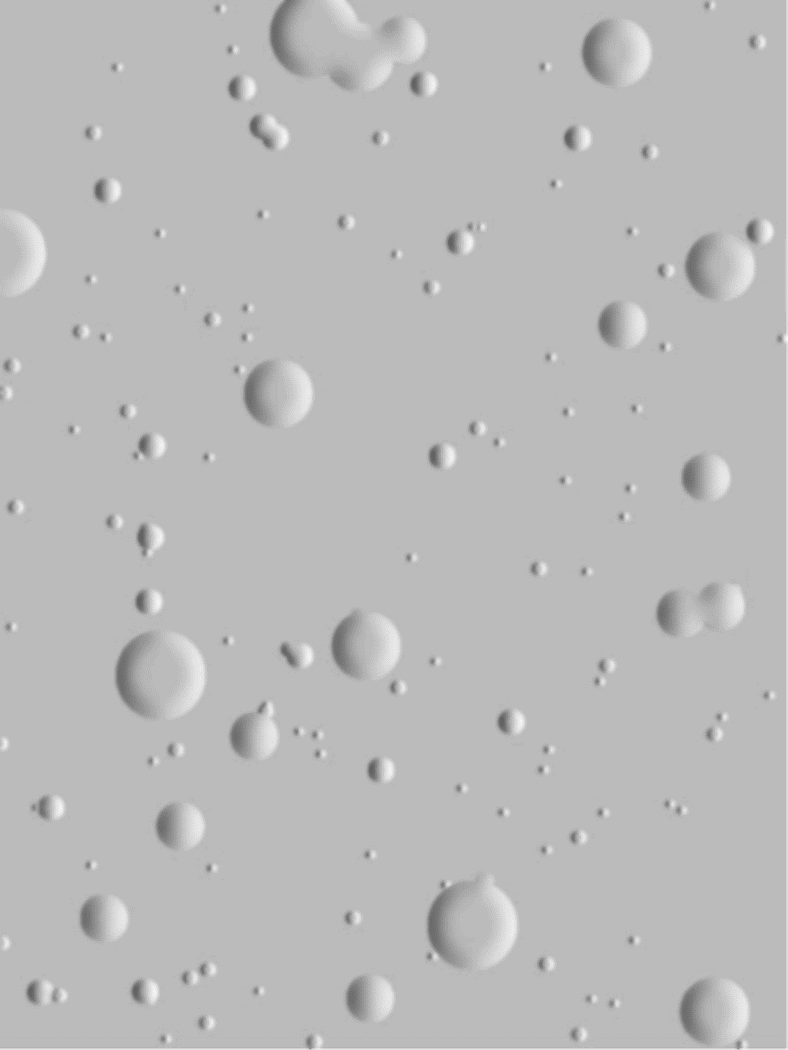

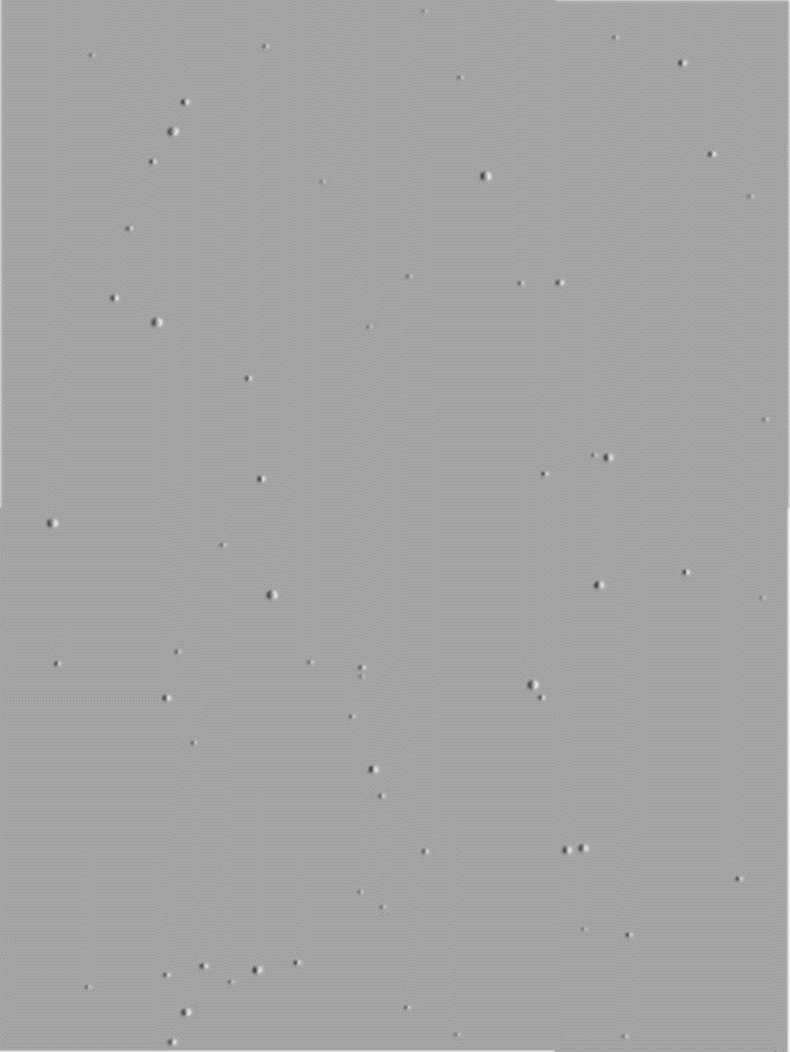

9.4.1 Оценку степени образования пузырей (вздутия) на покрытиях проводят путем сравнения со стандартными изображениями, приведенными на рисунках 5 - 8 <>, при этом:*

- на рисунке 5 показаны пузыри (вздутия) с размером 2,

- на рисунке 6 - пузыри (вздутия) с размером 3,

- на рисунке 7 - пузыри (вздутия) с размером 4,

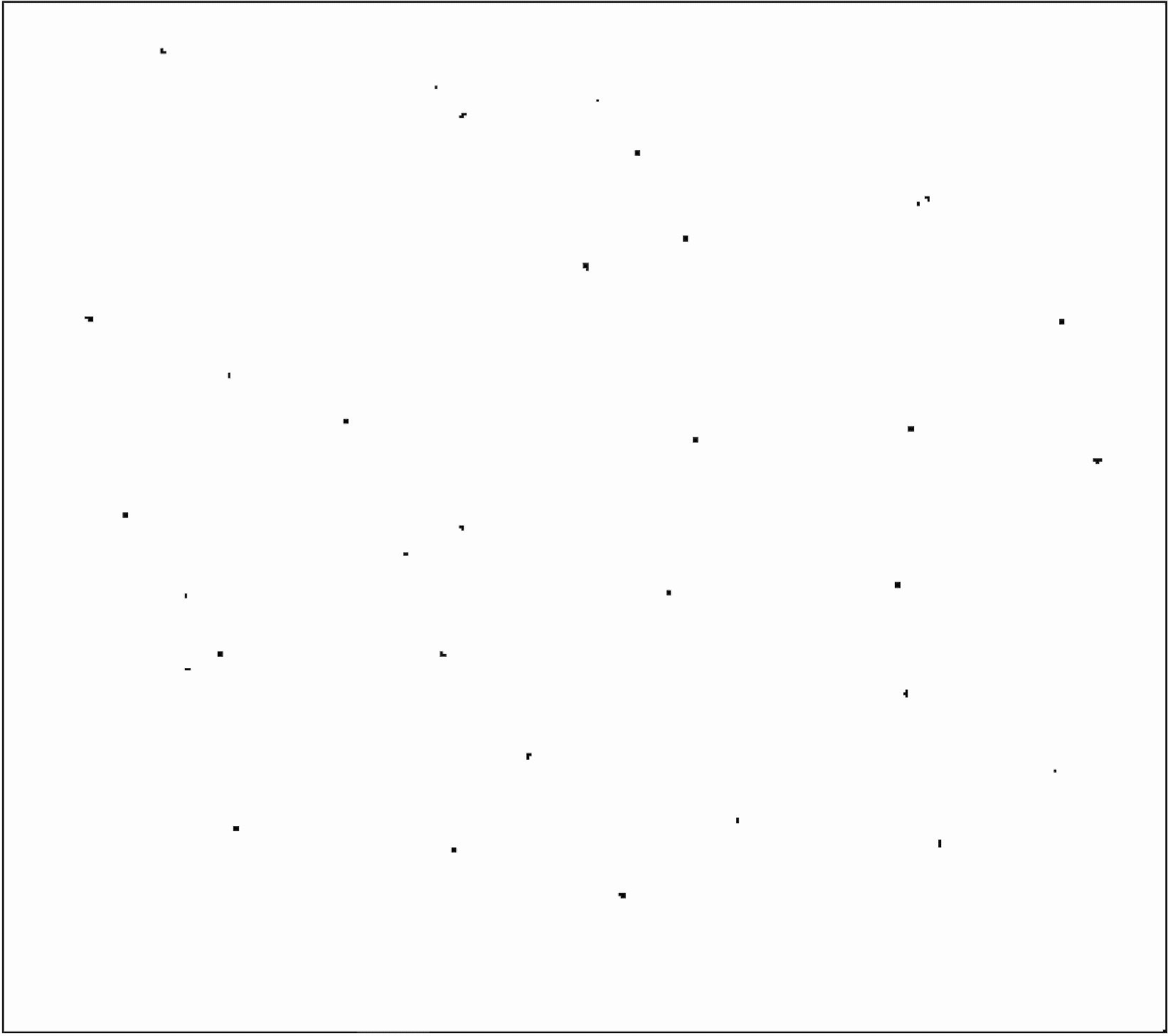

- на рисунке 8 - пузыри (вздутия) с размером 5.

<> Приведенные на рисунках 5 - 8 стандартные изображения соответствуют установленным в [4].*

а) Количество (плотность) 2 — балл П2 (S2)

б) Количество (плотность) 3 — балл П3 (S2)

в) Количество (плотность) 4 — балл П4 (S2)

г) Количество (плотность) 5 — балл П5 (S2)

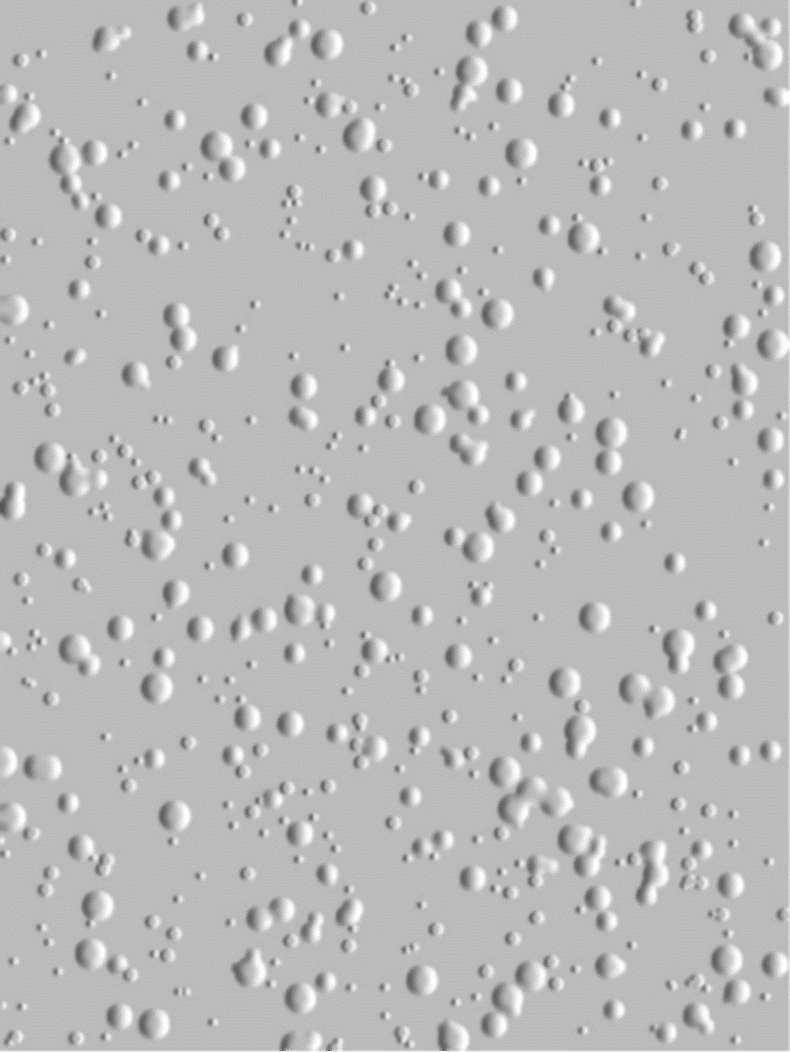

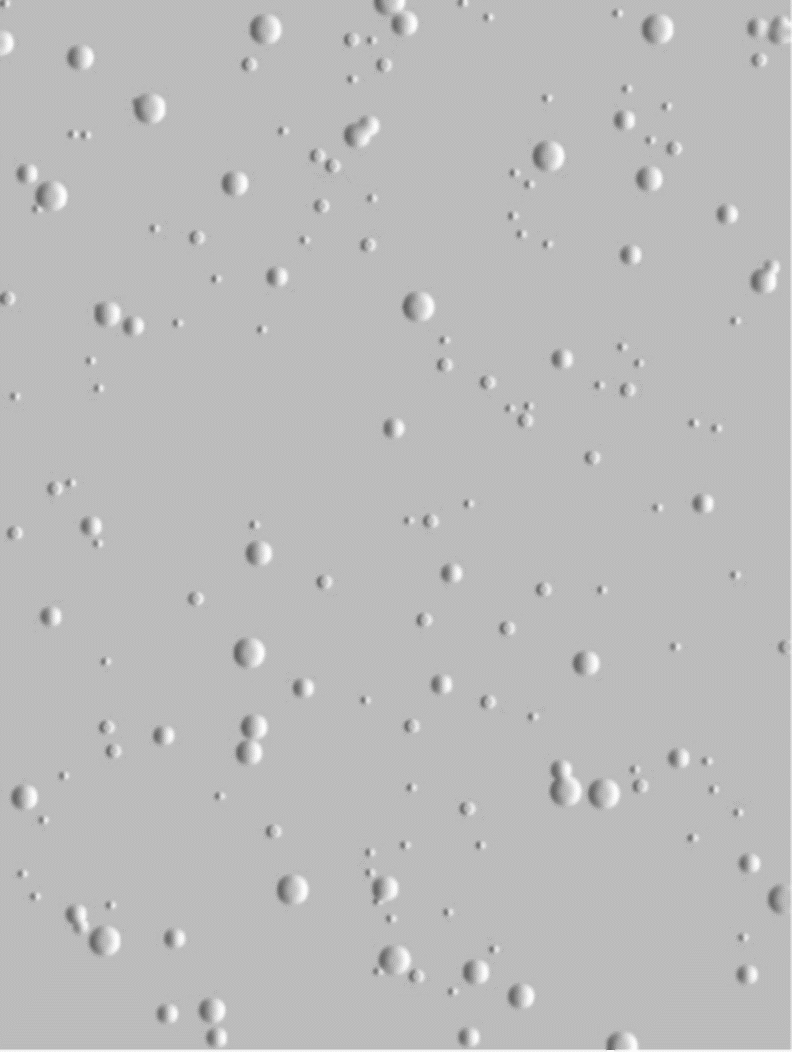

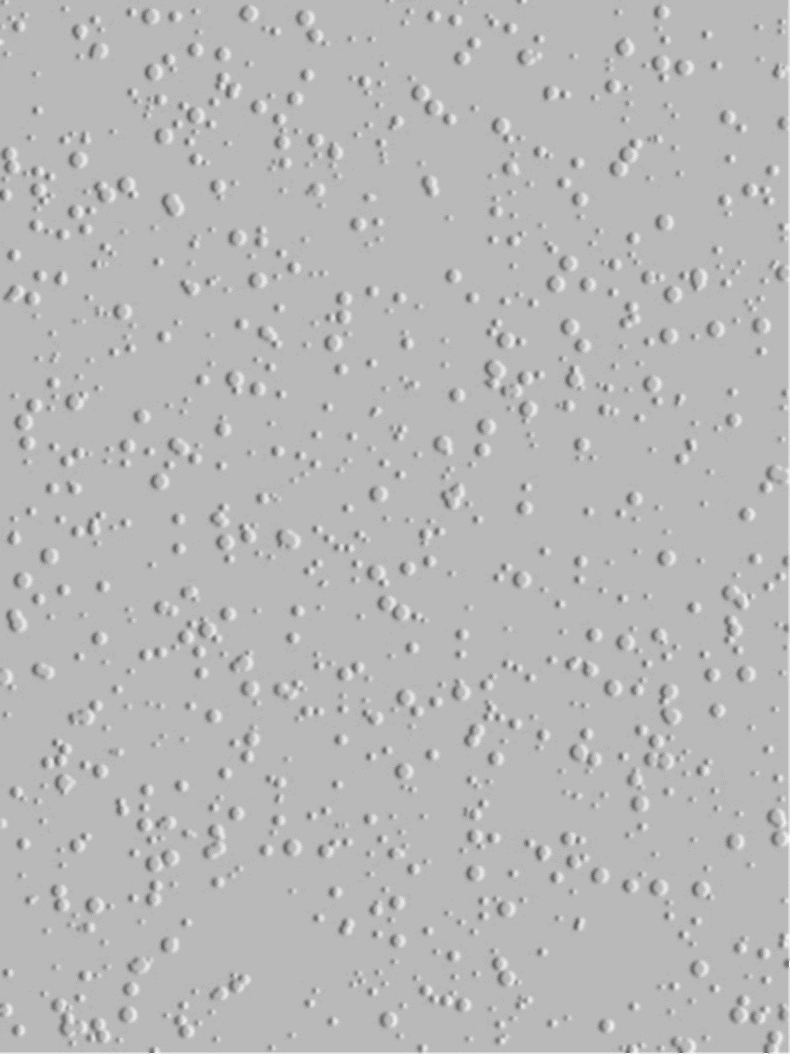

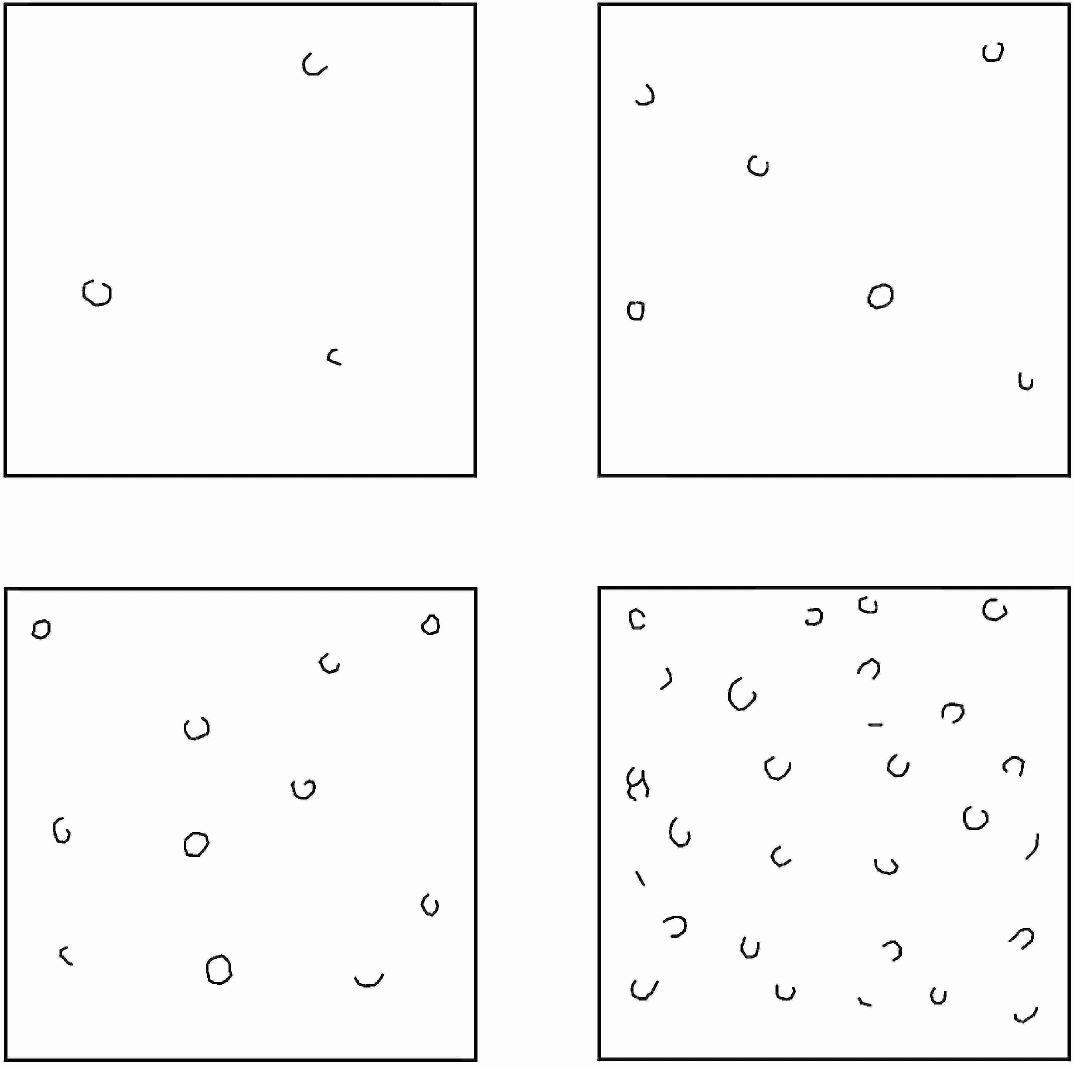

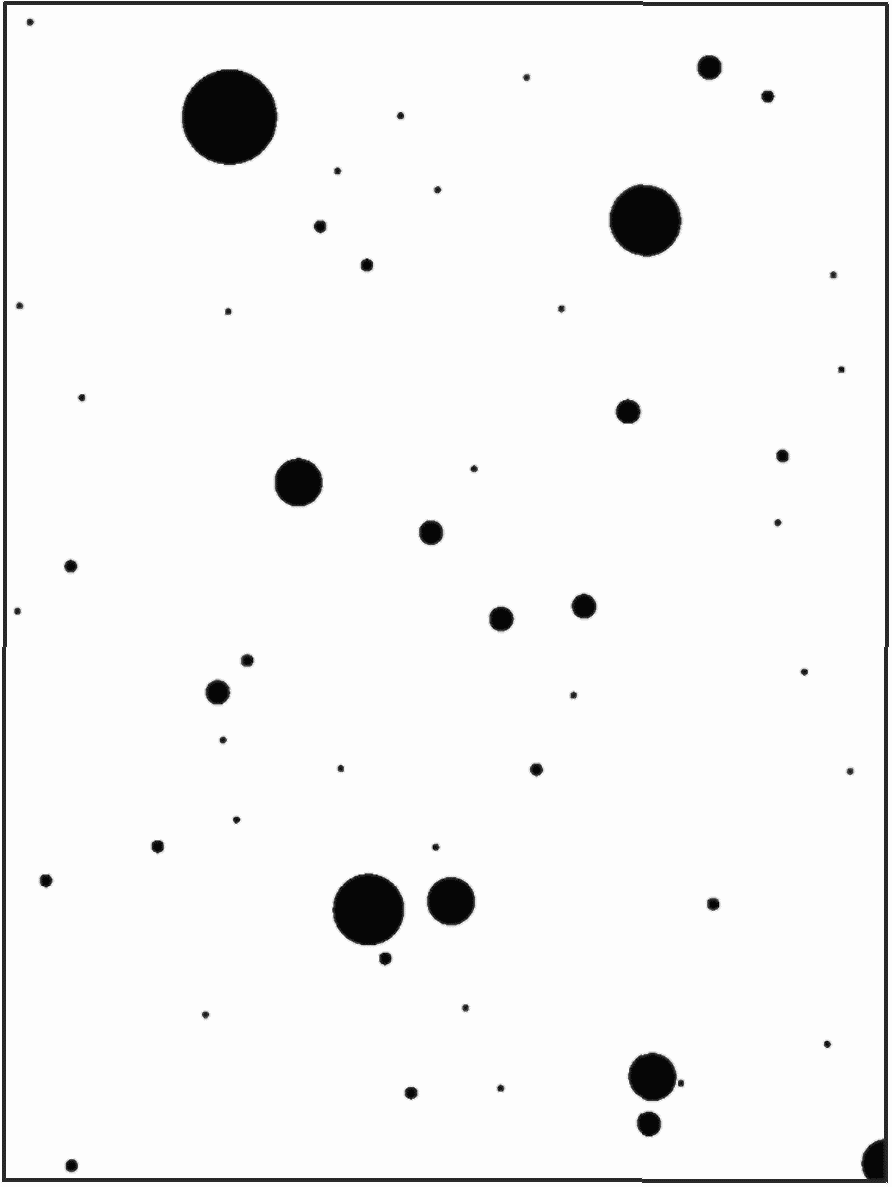

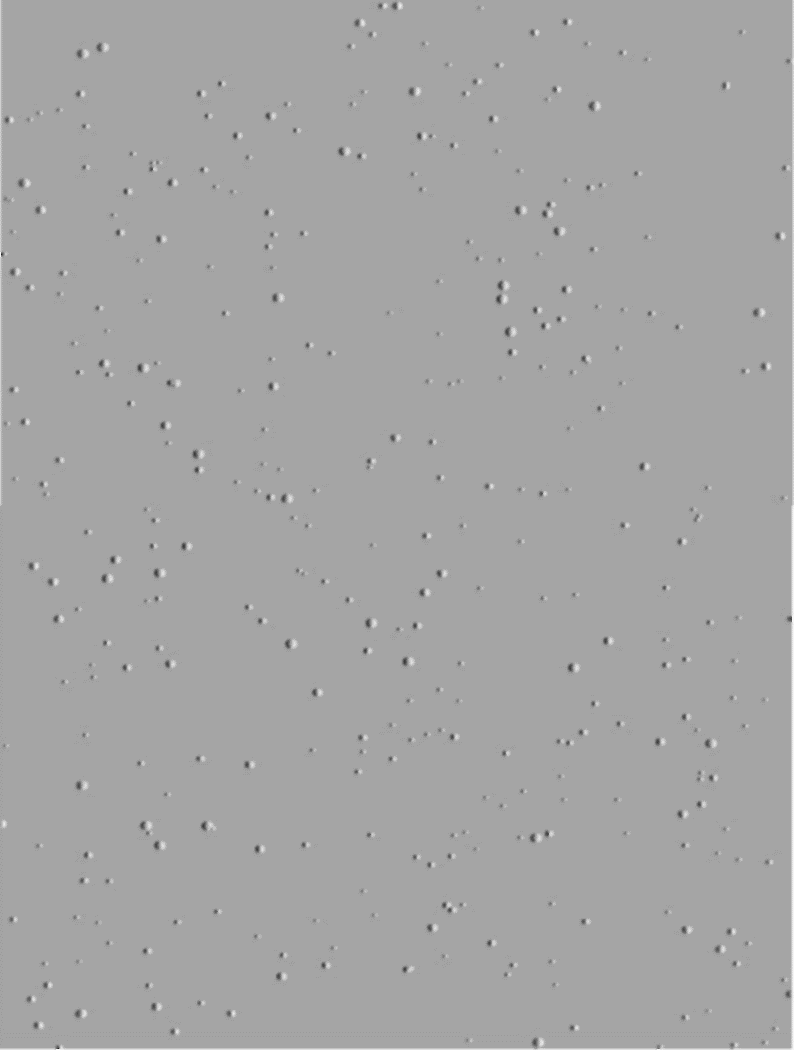

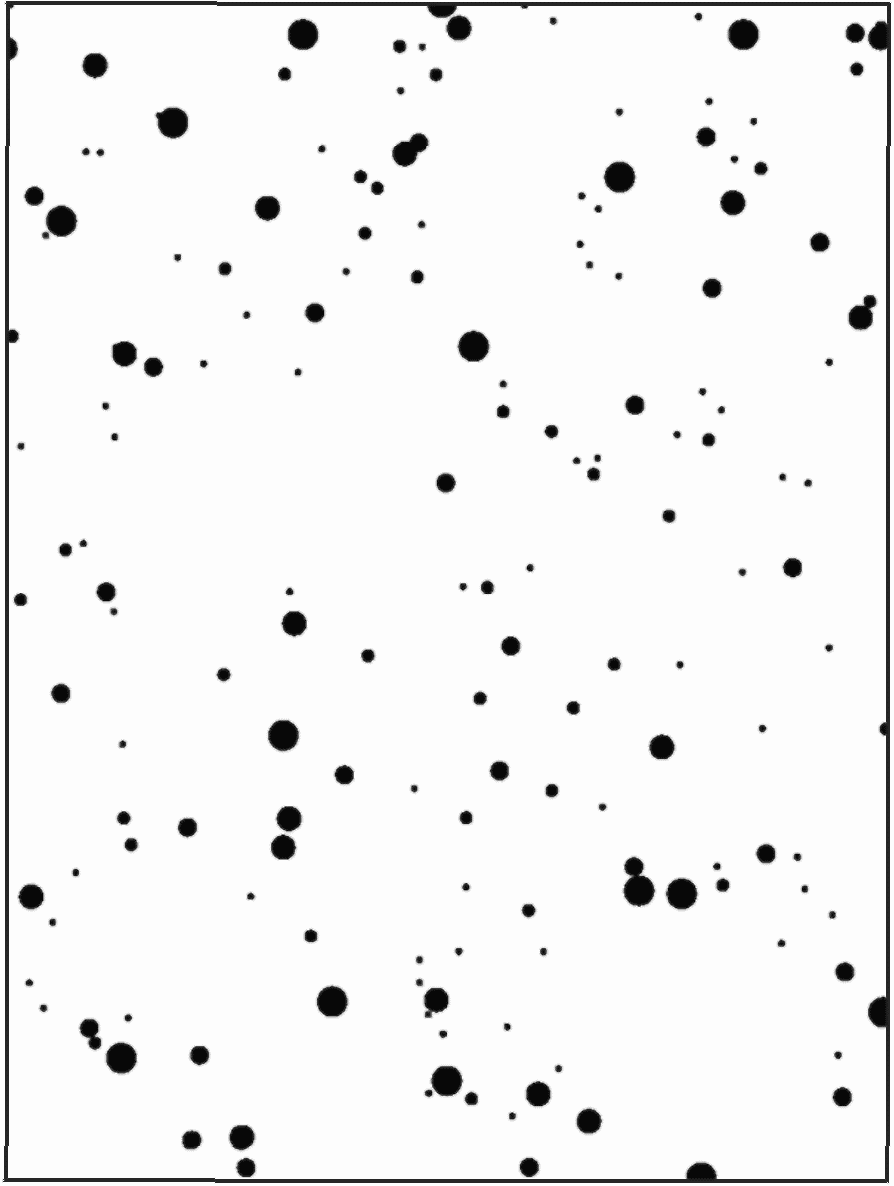

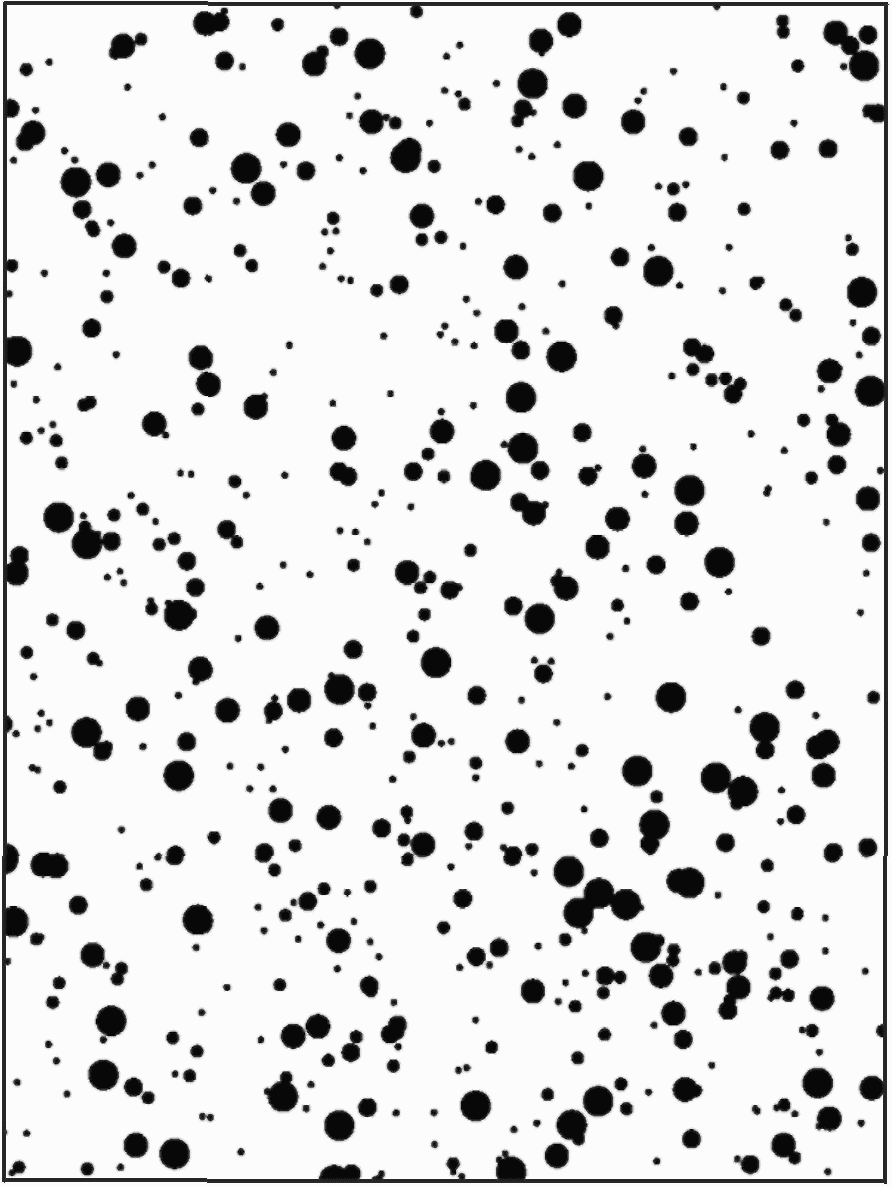

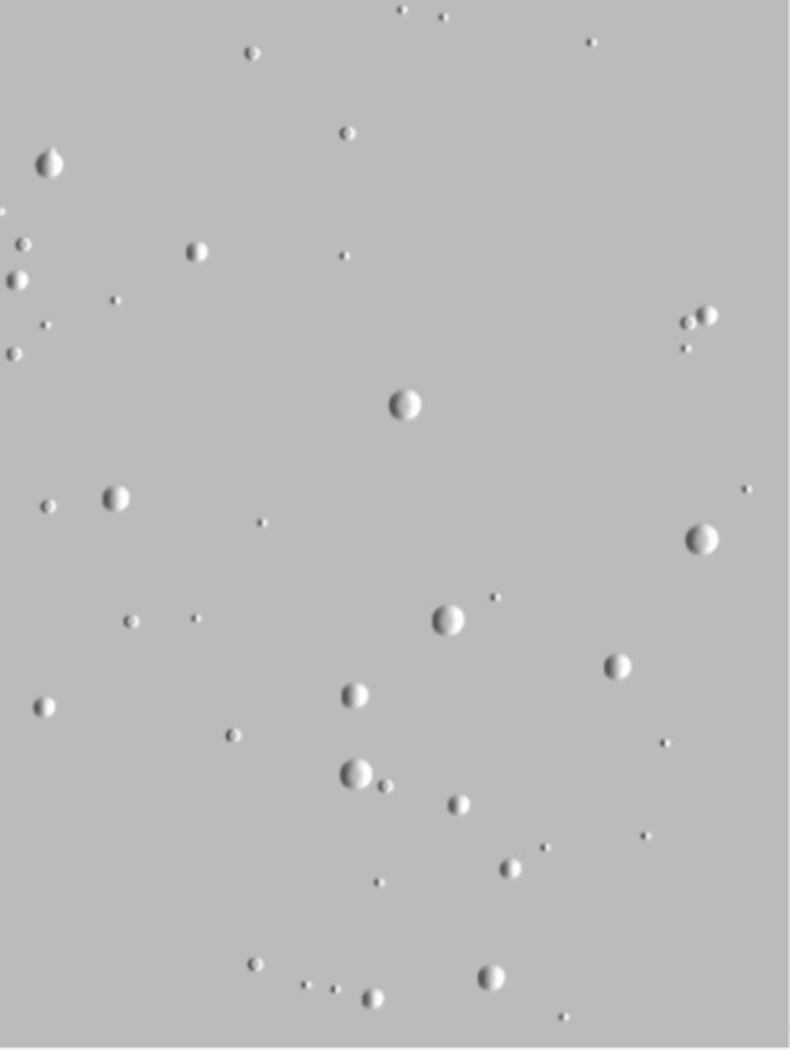

Рисунок 5 — Пузыри (вздутия) с размером 2

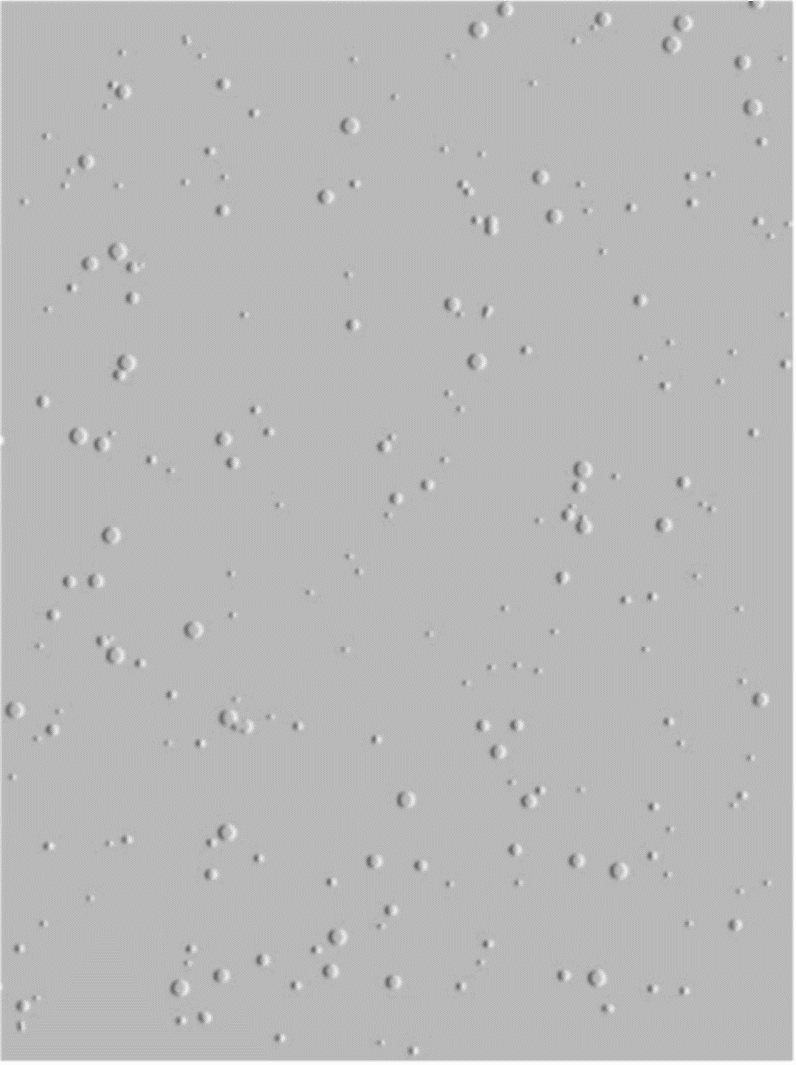

а) Количество (плотность) 2 — балл П2 (S3)

б) Количество (плотность) 3 — балл П3 (S3)

в) Количество (плотность) 4 — балл П4 (S3)

г) Количество (плотность) 5 — балл П5 (S3)

а) Количество (плотность) 2 — балл П2 (S4)

б) Количество (плотность) 3 — балл П3 (S4)

в) Количество (плотность) 4 — балл П4 (S4)

г) Количество (плотность) 5 — балл П5 (S4)

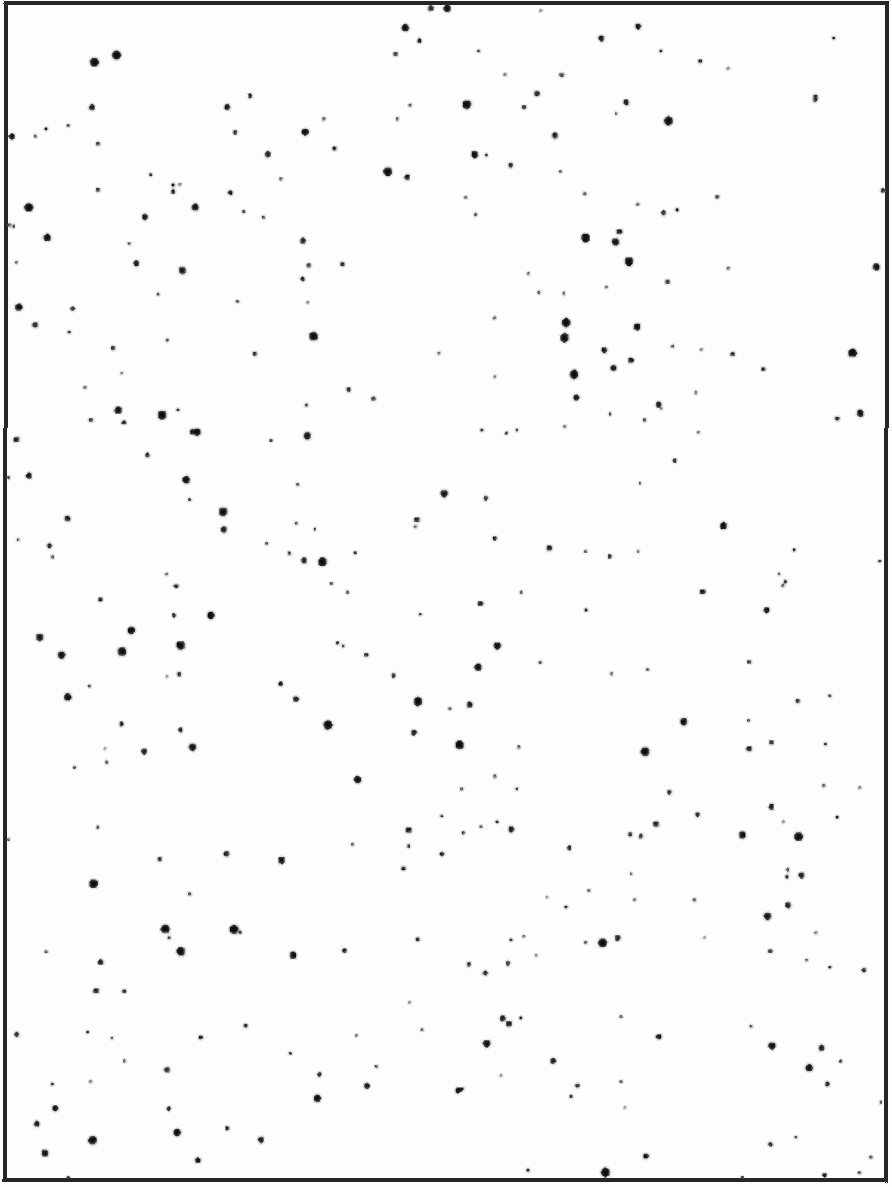

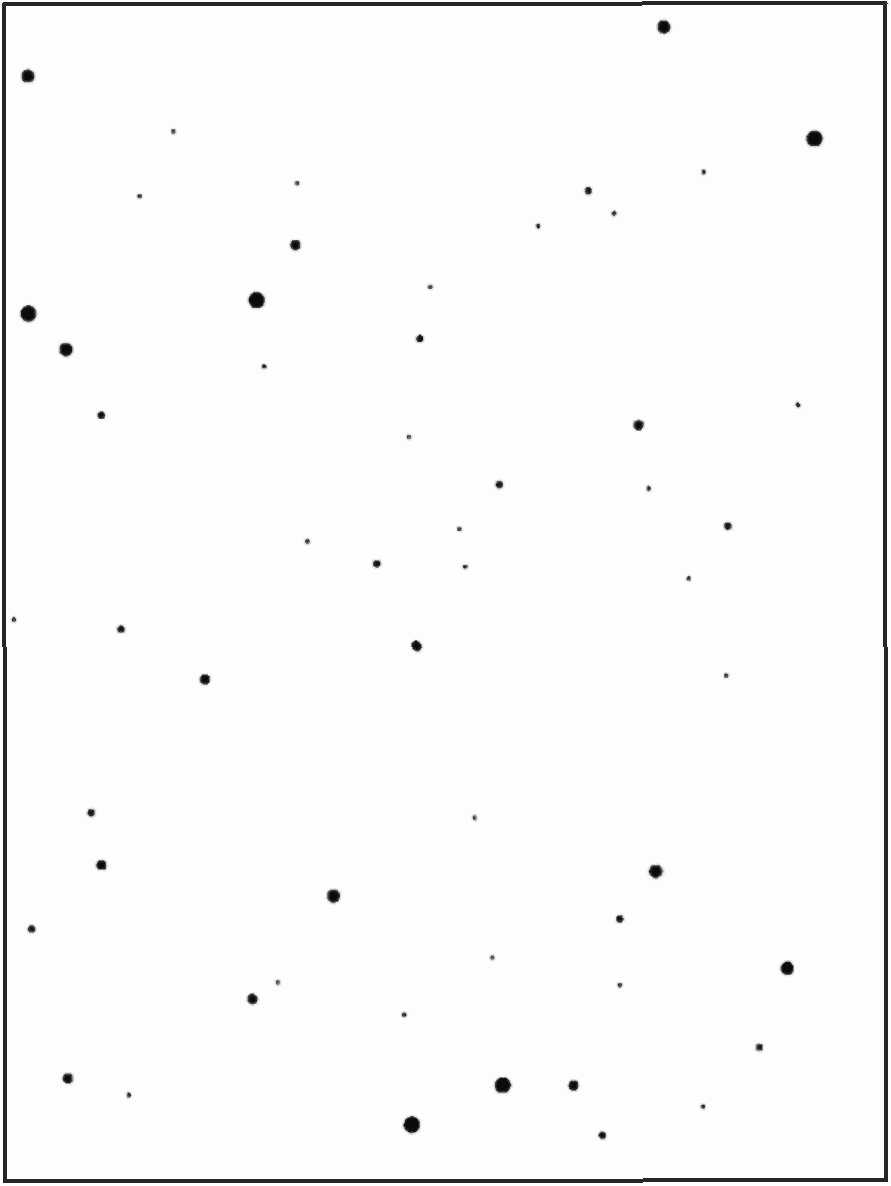

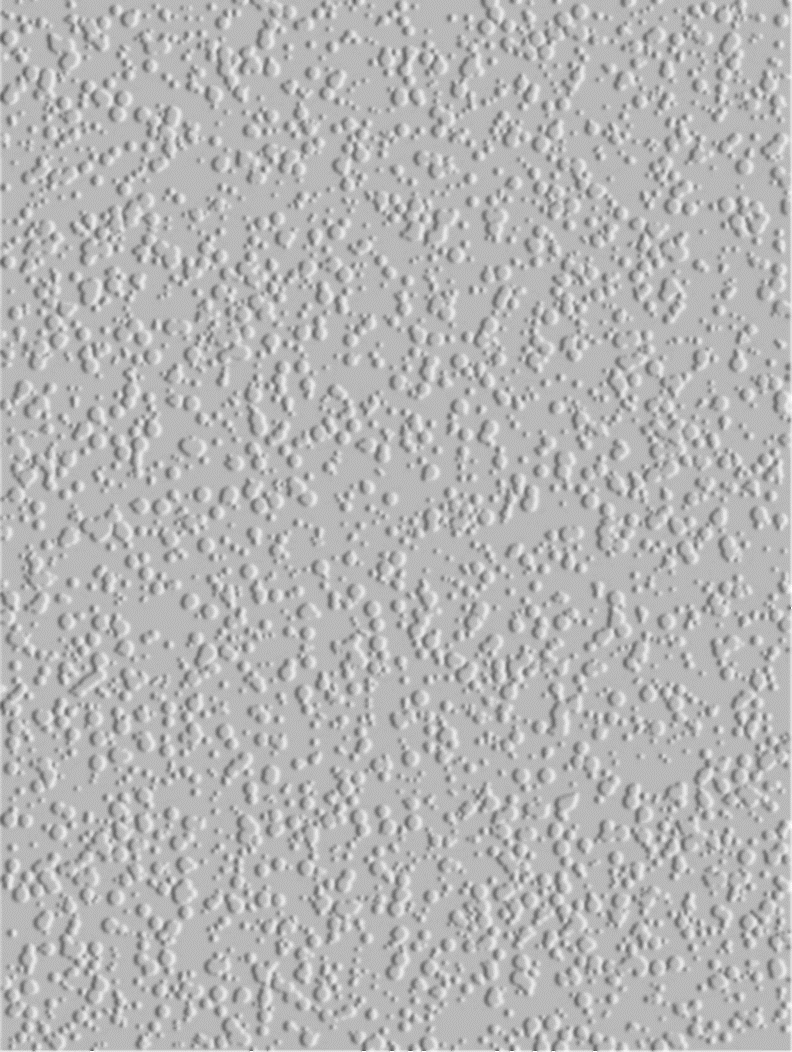

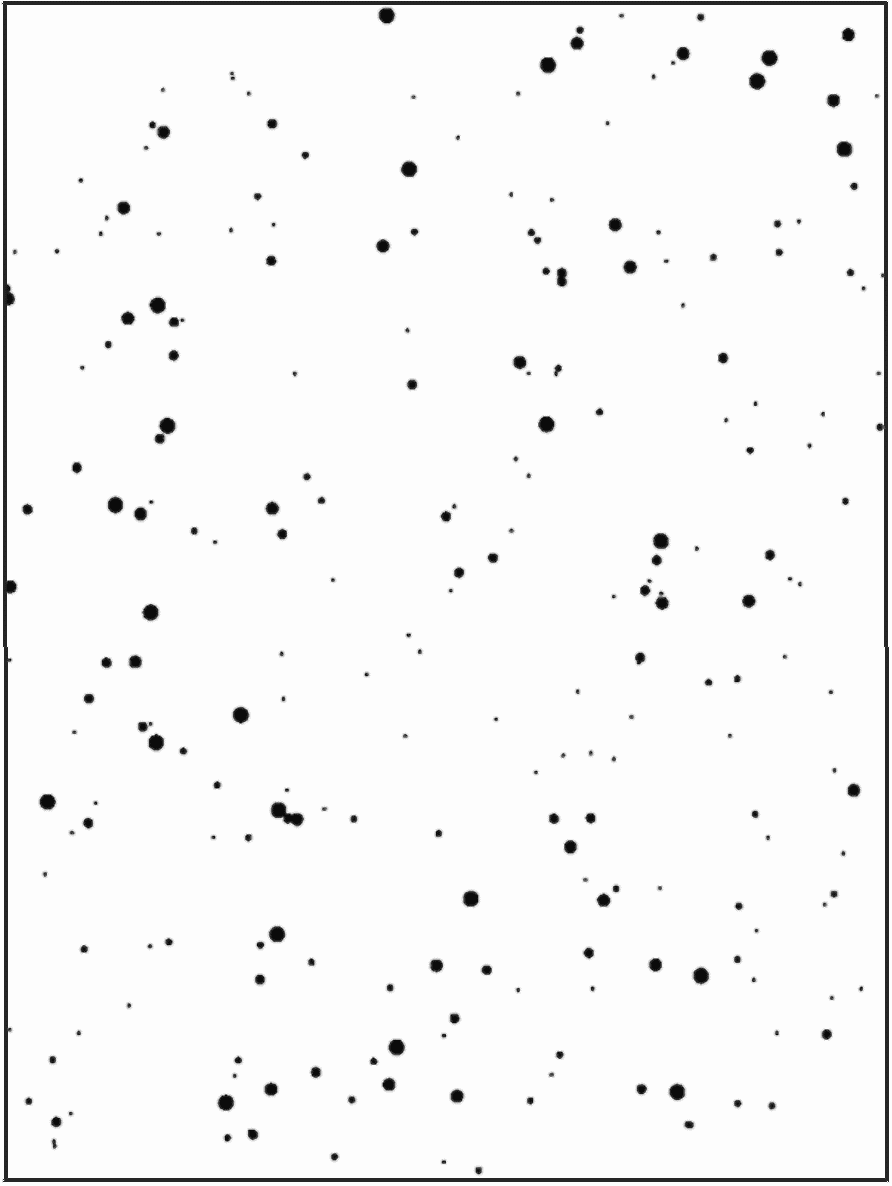

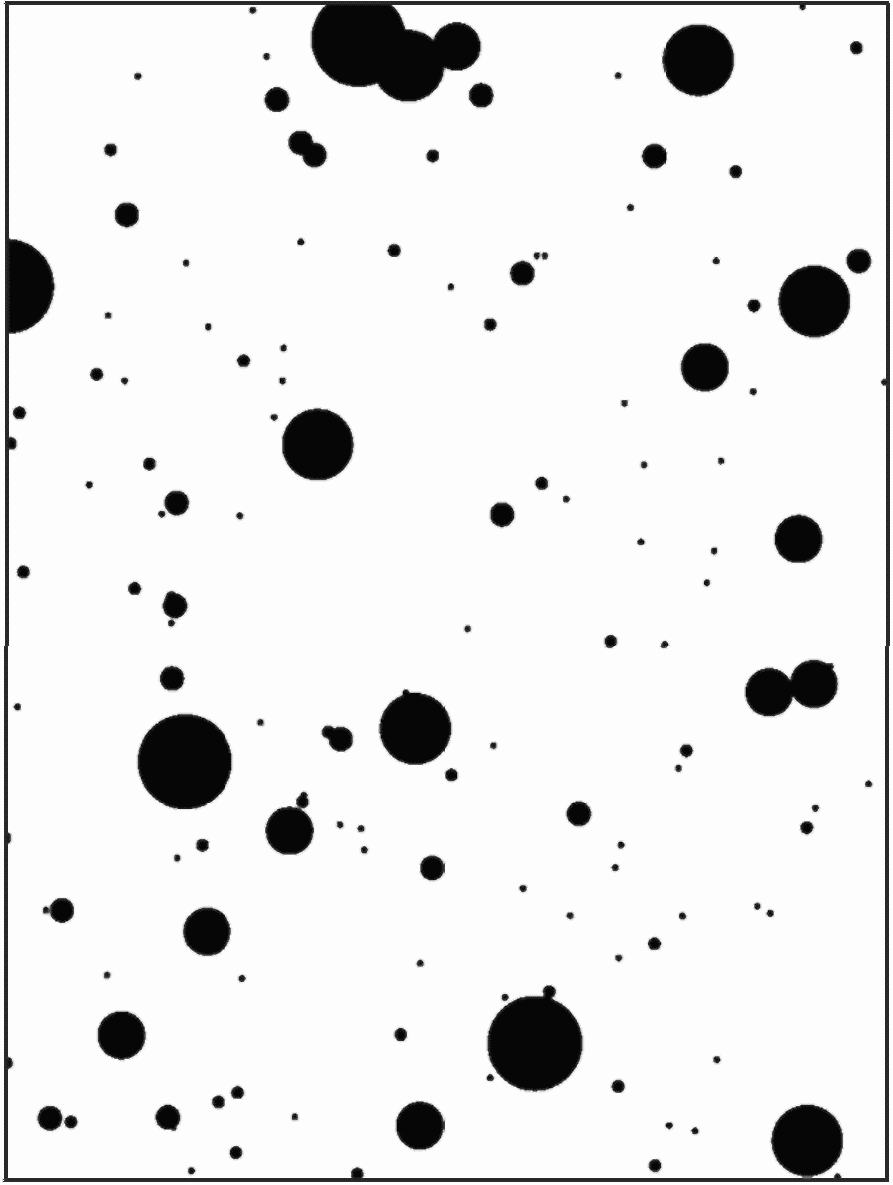

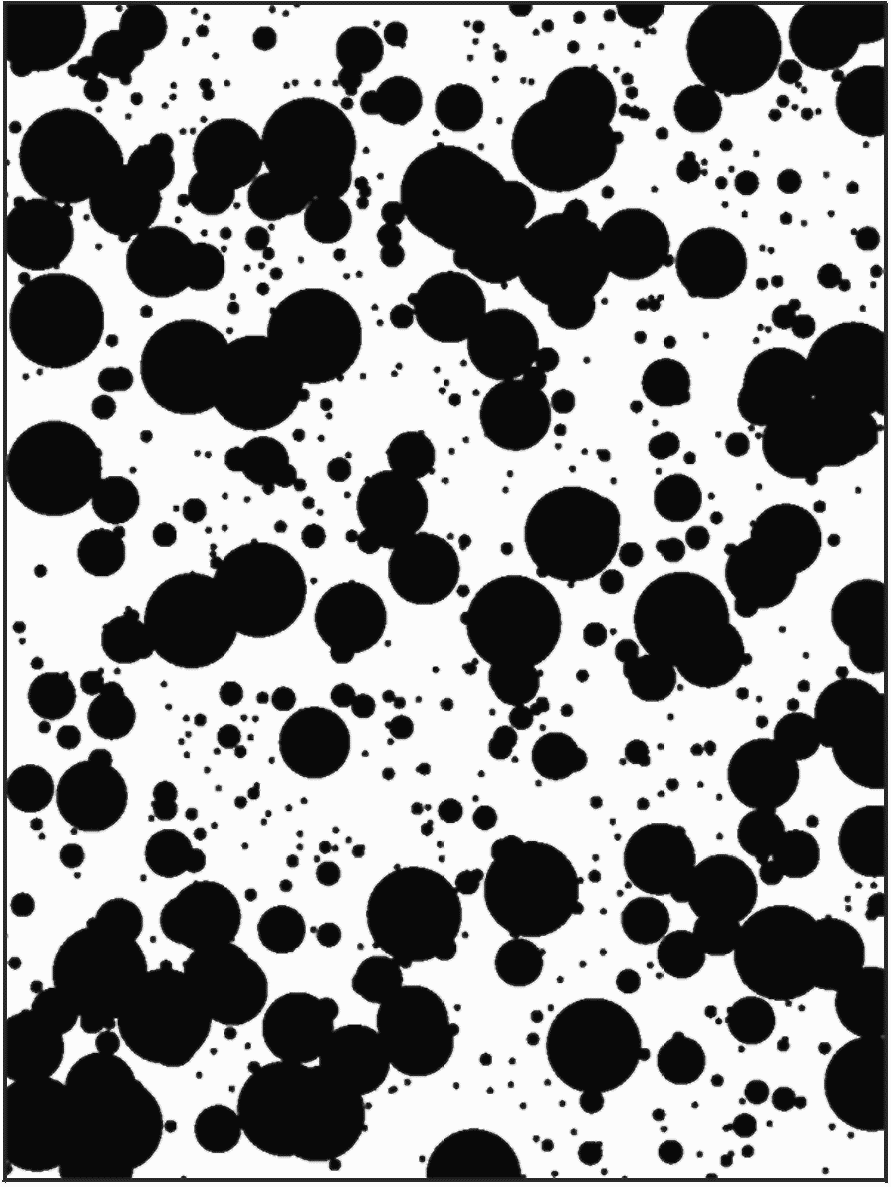

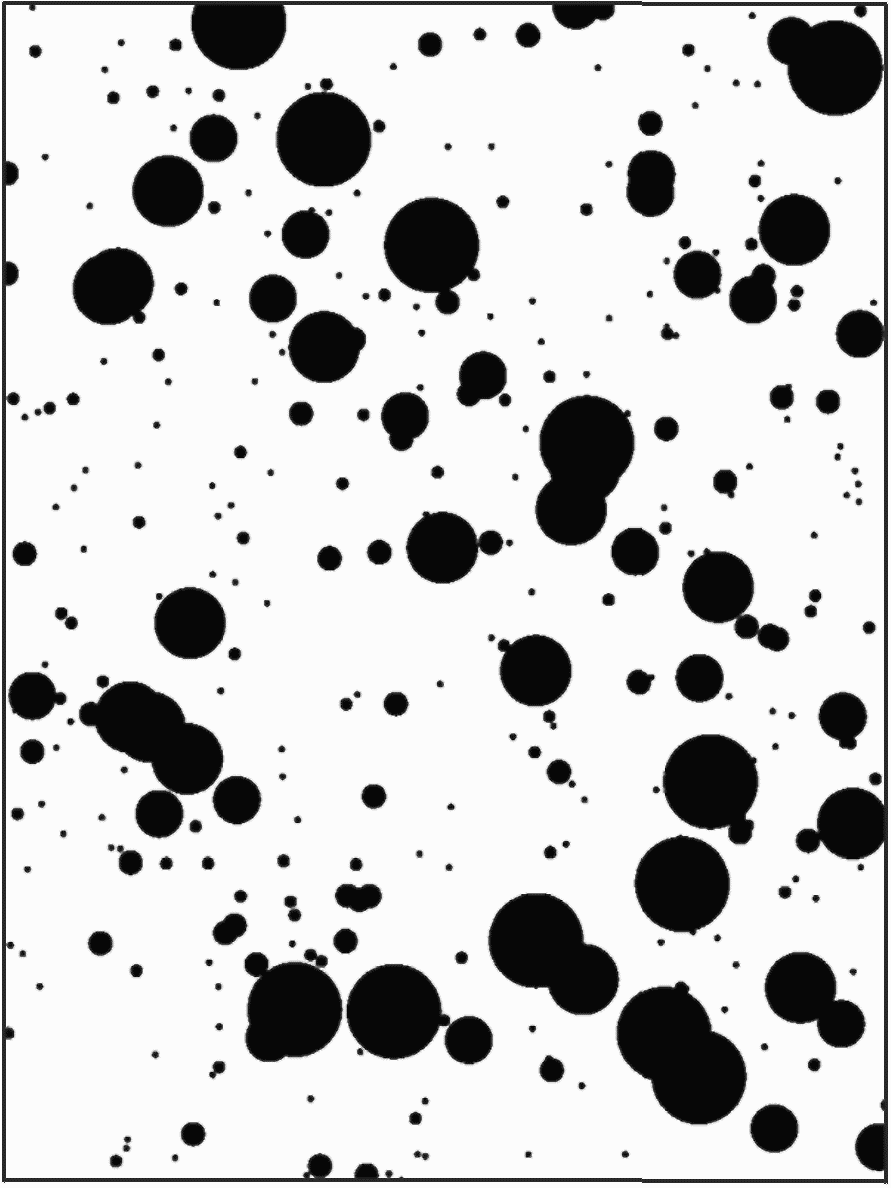

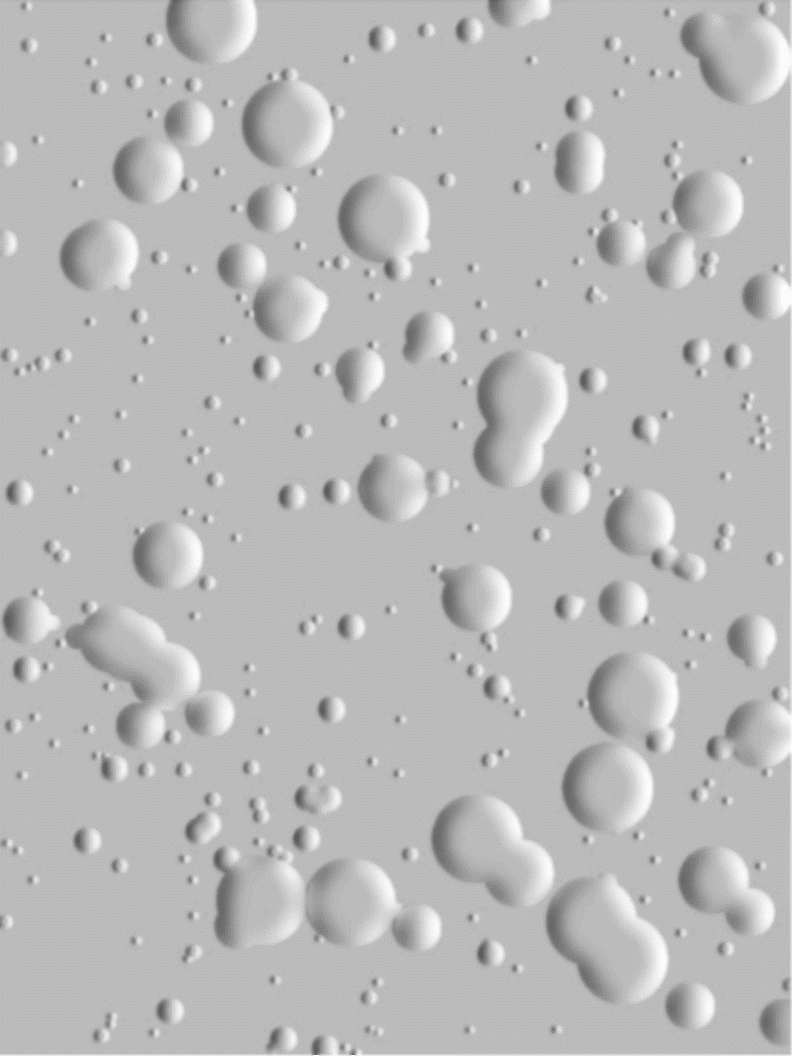

Рисунок 7 — Пузыри (вздутия) с размером 4

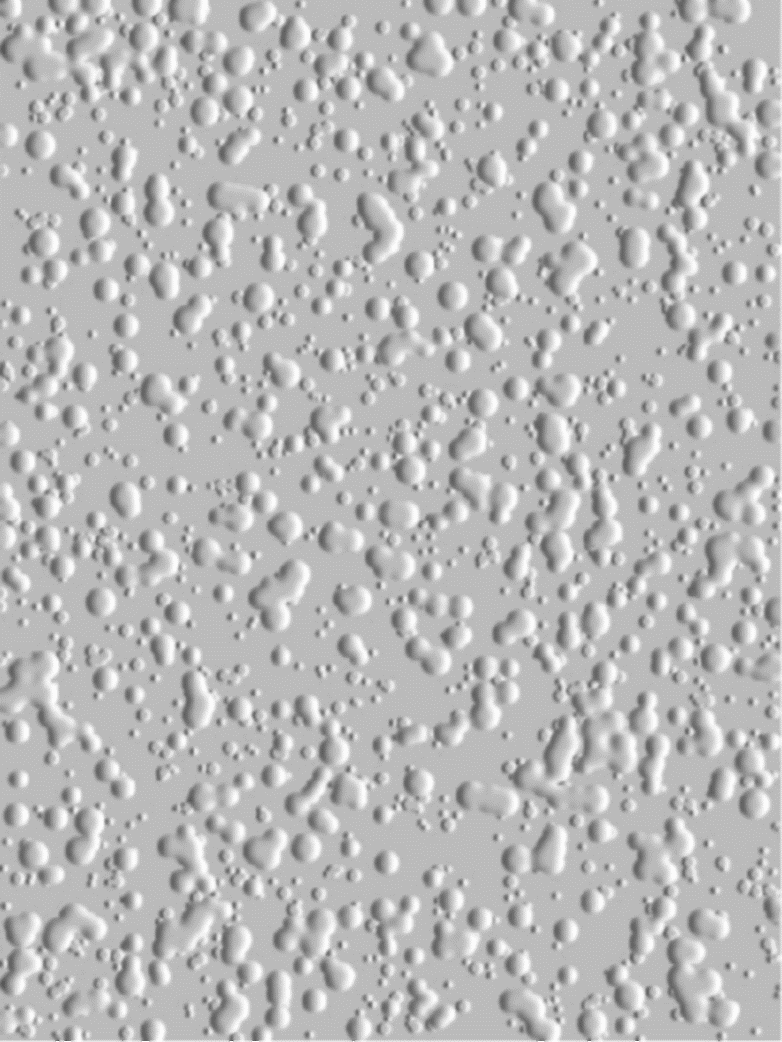

а) Количество (плотность) 2 — балл П2 (S5)

б) Количество (плотность) 3 — балл П3 (S5)

в) Количество (плотность) 4 — балл П4 (S5)

г) Количество (плотность) 5 — балл П5 (S5)

Если количество пузырей при оценке внешнего вида покрытия меньше, чем на рисунках 5 - 8, то присваивается балл П1, при отсутствии образования пузырей — балл П0.

При оценке внешнего вида пузырей (вздутий) различных размеров учитывают типичные по размеру дефекты [см. таблицу А.2 (приложение А)].

Если оценка выполняется с применением оптической системы создания изображений, проводят калибровку системы, используя изображения в приложении Д.

9.4.2 Обозначение оценки образования пузырей (вздутия) состоит из балла по рисункам 5 - 8, в котором учтено условное обозначение вида разрушений по таблице 3. Например, если образование пузырей соответствует рисунку 5 а), то обозначение оценки имеет следующий вид: П2 (S2).

Рекомендуемая аппаратура приведена в приложении В.

9.5 Оценка коррозии металла

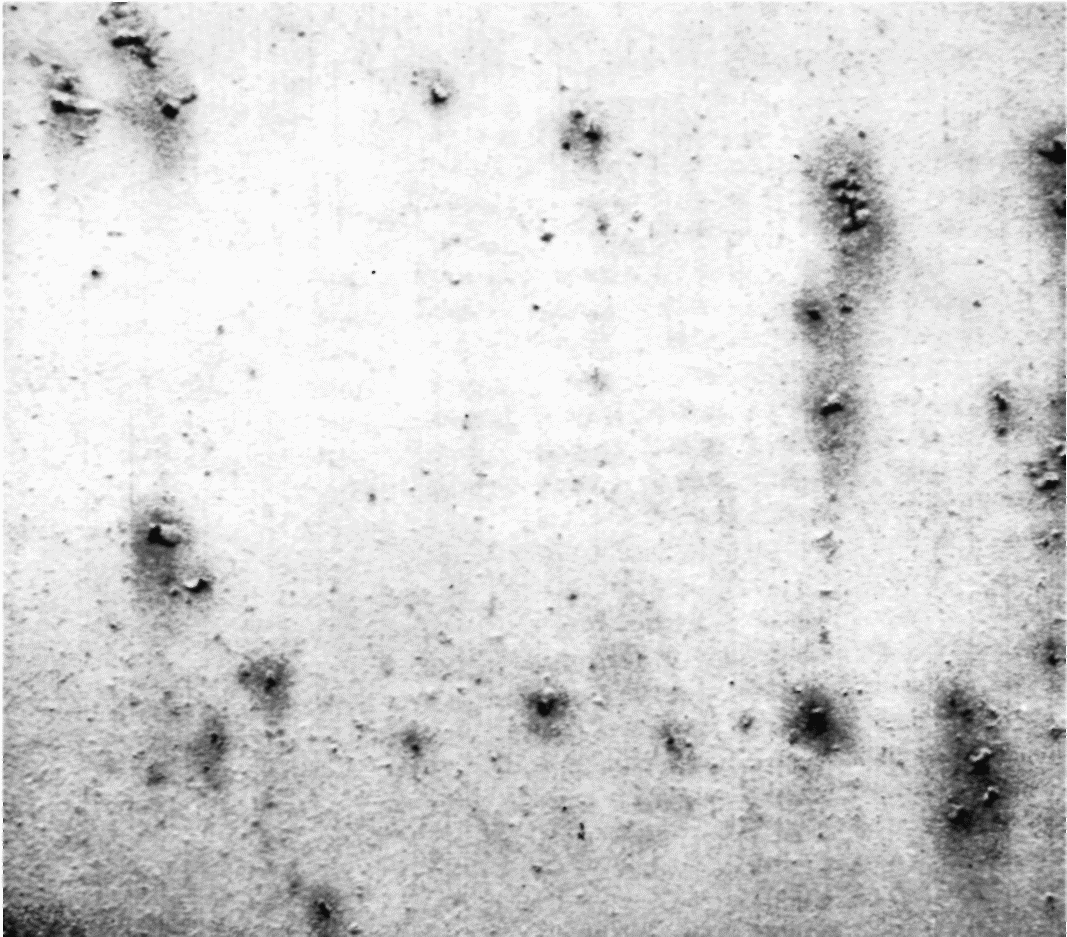

9.5.1 Оценку коррозии металла проводят путем сравнения со стандартными изображениями, приведенными на рисунках 9 - 13 <*>.

<*> Приведенные на рисунках 9 - 13 обозначения оценки коррозии К1 — К5 (и/или Ri 1 — Ri 5) соответствуют установленным в [1].

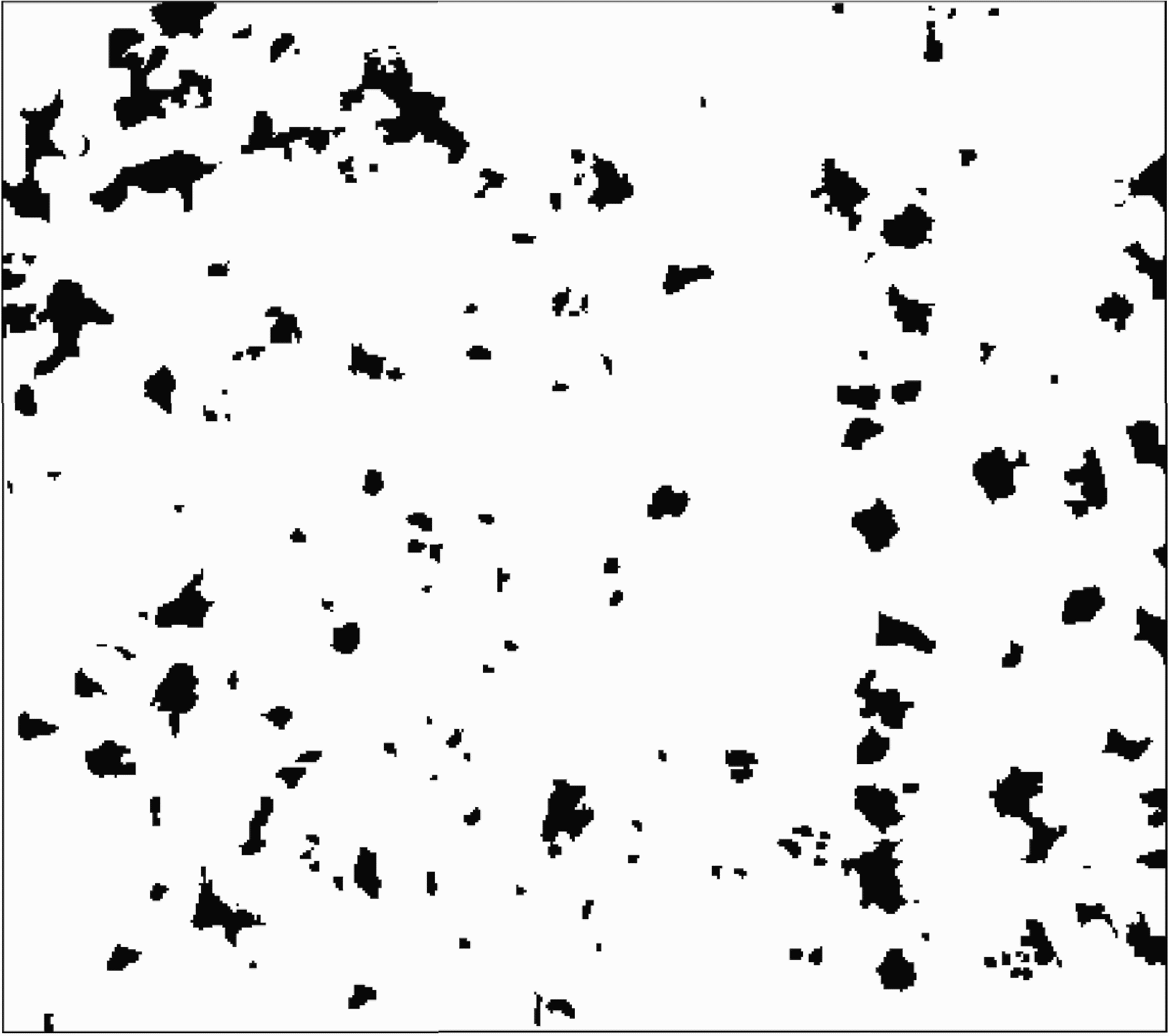

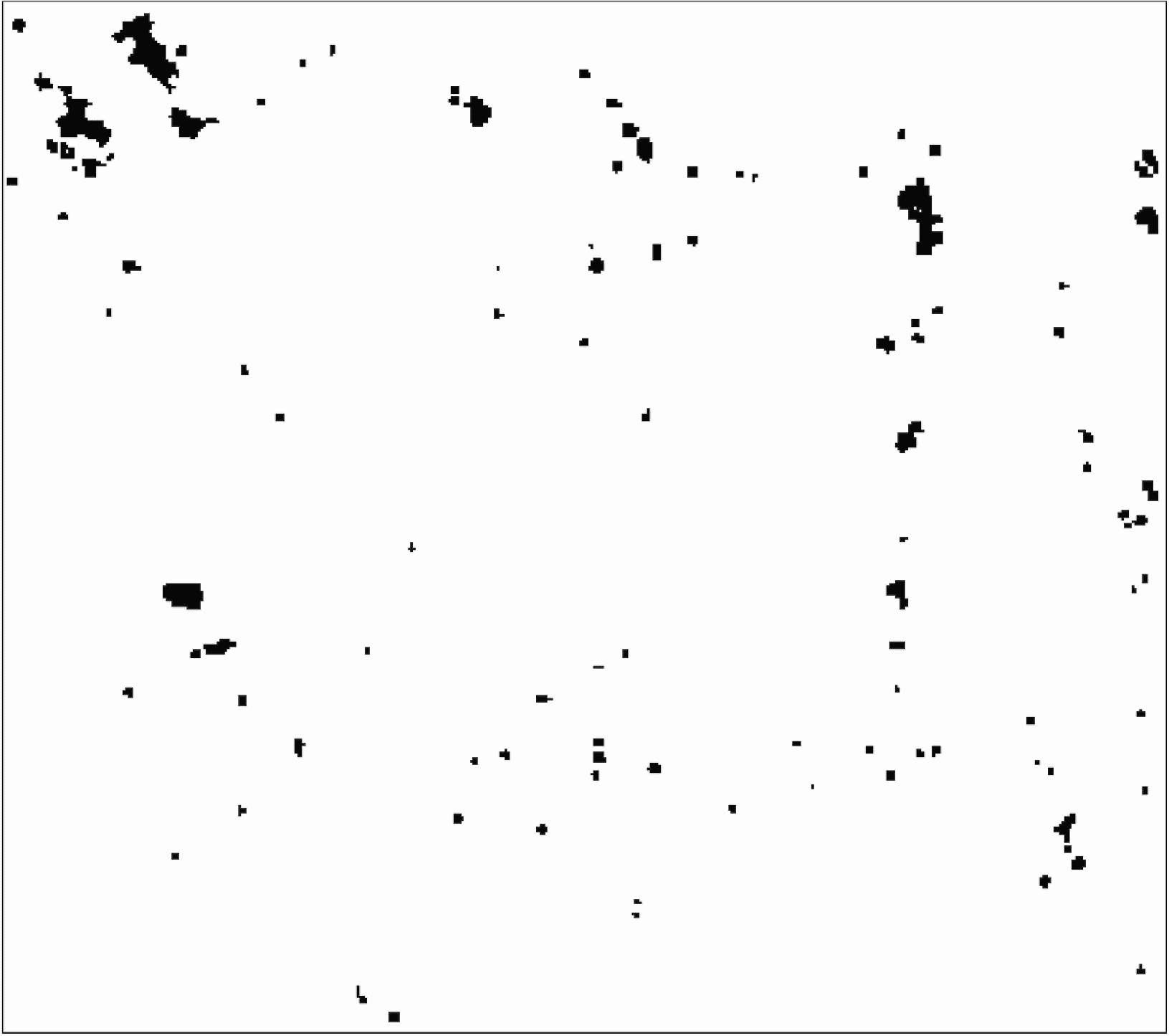

Рисунок 9 — Коррозия металла балл К1 (или Ri 1)

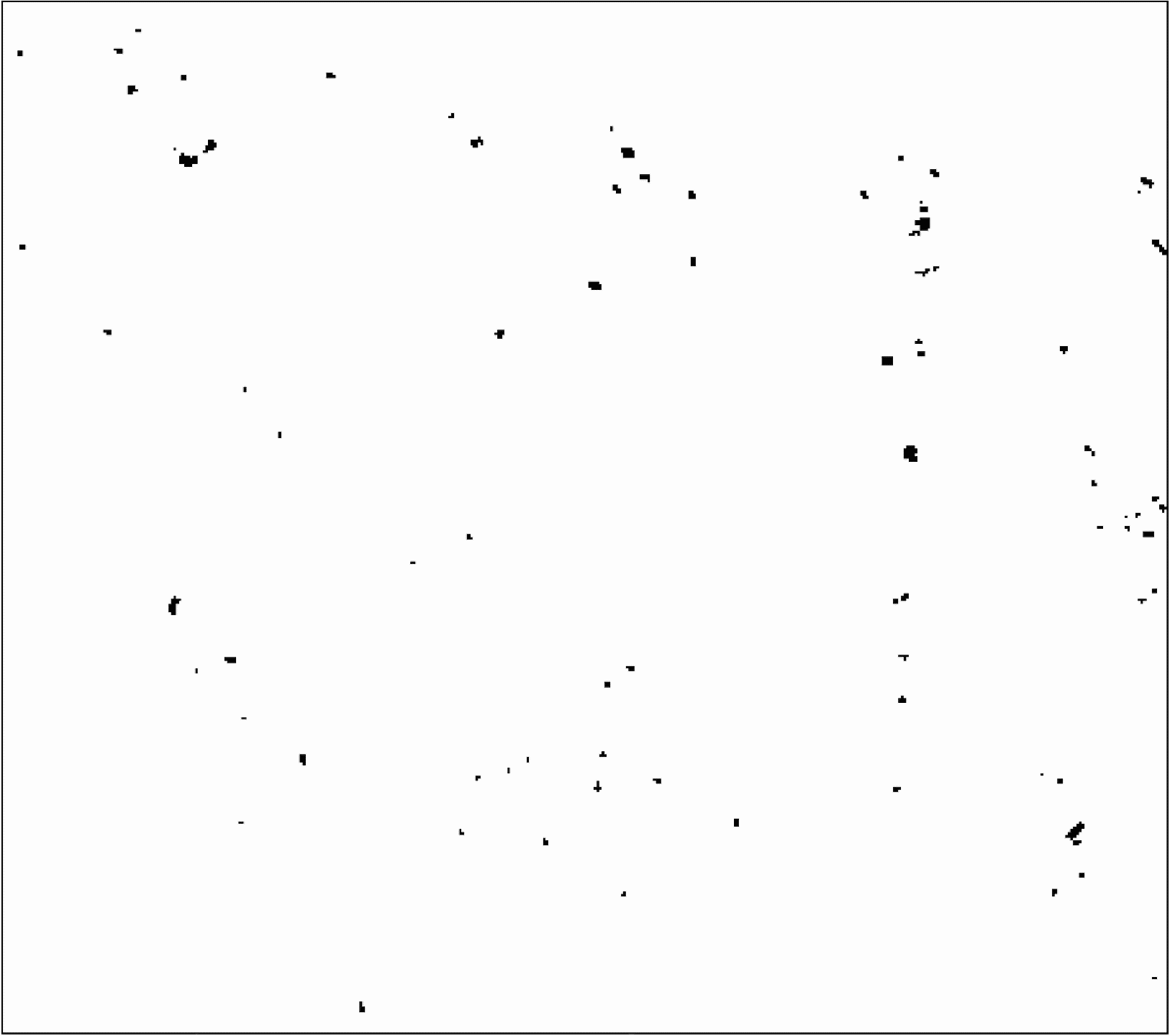

Рисунок 10 — Коррозия металла балл К2 (или Ri 2)

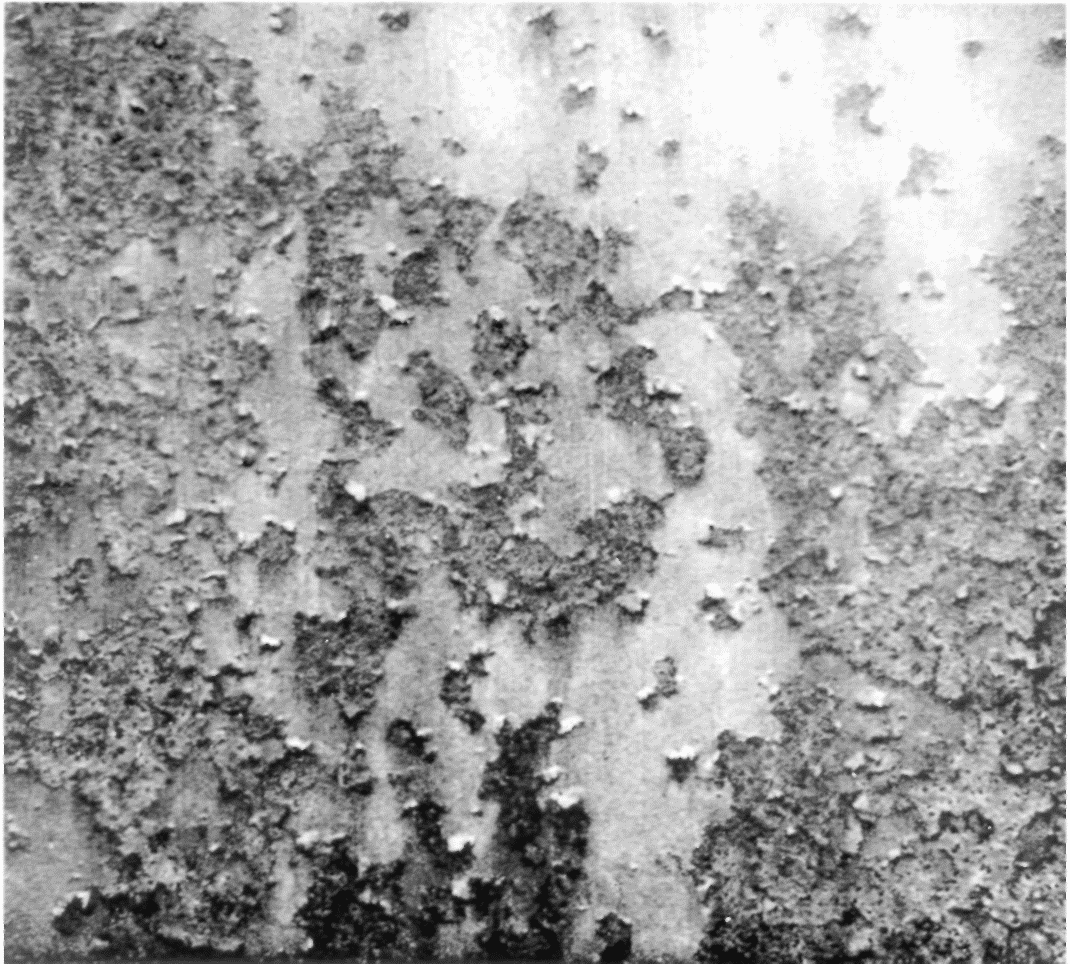

Рисунок 11 — Коррозия металла балл К3 (или Ri 3)

Рисунок 12 — Коррозия металла балл К4 (или Ri 4)

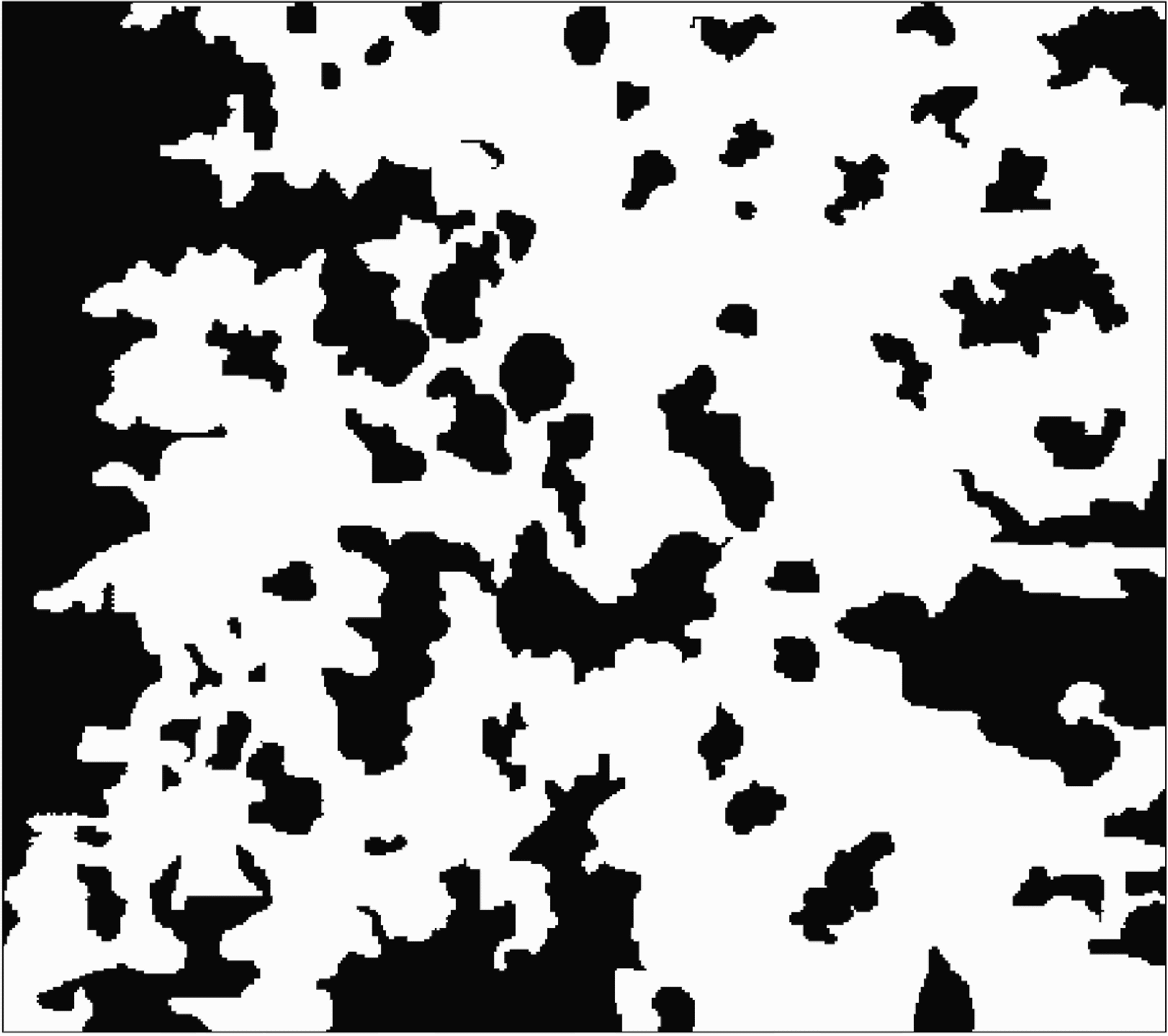

Рисунок 13 — Коррозия металла балл К5 (или Ri 5)

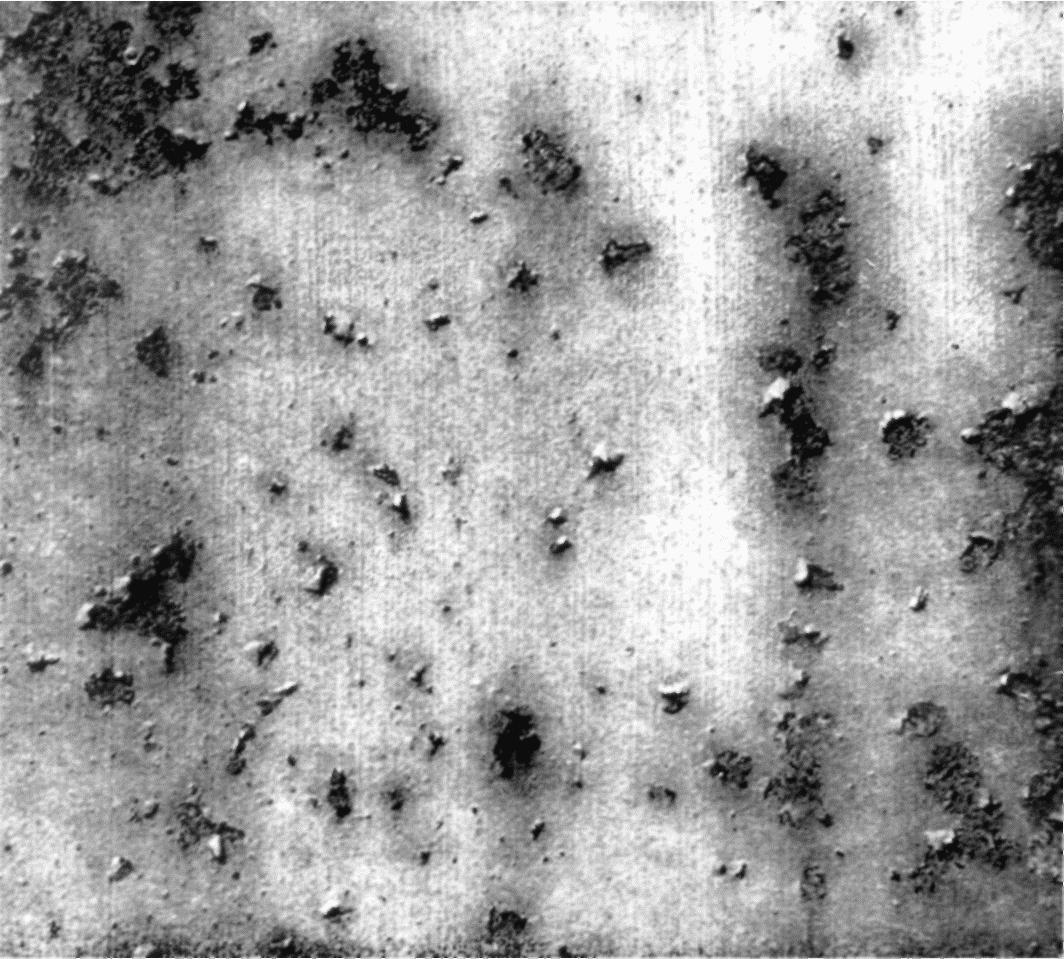

На стандартных изображениях (см. рисунки 9 - 13) представлены покрытия на стальной поверхности, которые имеют различные коррозионные разрушения в результате сквозной коррозии и видимой подпленочной коррозии.

Примечания

1 В основном стандартные изображения используют для оценки коррозии черных металлов с покрытием. Они могут быть использованы для оценки коррозии цветных металлов с покрытием, если форма разрушения сравнима с формой, показанной на рисунках 9 - 13.

2 Образование коррозионных разрушений на стальных поверхностях без покрытия обозначают в соответствии с [5].

3 Соотношение оценки коррозии по настоящему стандарту с другими системами оценки приведено в приложении Е.

9.5.2 В тех случаях, когда наблюдаются различные коррозионные разрушения на разных участках осматриваемой поверхности, определяют степень коррозии вместе с указанием участка, на котором встречается каждая степень коррозии.

Если средний размер коррозионных очагов на осматриваемой поверхности значительно отличается от размеров коррозионных разрушений, показанных на рисунках 9 - 13, то для оценки коррозии используют данные таблицы 11.

Если оценку коррозии проводят с использованием оптической системы формирования изображений, то эту систему калибруют с помощью изображений, приведенных в приложении Ж.

Рекомендуемые средства измерения приведены в приложении В.

9.5.3 Обозначение оценки коррозии состоит:

- при оценке по рисункам 9 - 13 - из условного обозначения балла, соответствующего картине коррозионного разрушения, определенного по рисункам 9 - 13, в котором учтено условное обозначение вида разрушений по таблице 3;

- при оценке по таблице 11 - из условного обозначения вида разрушений по таблице 3 и соответствующего балла по таблице 11.

При необходимости дополнительно к указанному обозначению проставляют в скобках обозначение размера типичной области коррозионного разрушения по таблице А.2 (приложение А).

Например, если площадь коррозии соответствует рисунку 11 (балл 3) и размеры коррозионных очагов находятся в пределах до 5 мм [таблица А.2 (приложение А)], оценка коррозии имеет вид: К3 (S4).

10. Обработка результатов

10.1 За обобщенную оценку внешнего вида по комплексу изменений декоративных свойств покрытия АД (см. таблицу 1) принимают максимальный балл, полученный одним из видов разрушений по таблицам 5 - 8. Например, оценка видов разрушения по таблицам 5 и 6 определена как: Ц4, Г2, соответственно 4 и 2 балла, тогда за обобщенную оценку принимают АД4. Полученный результат регистрируют в протоколе с указанием приблизительной площади осмотренной поверхности, на которой получен результат, или ее процент от общей площади поверхности образца (как правило, для изделий).

10.2 За обобщенную оценку внешнего вида по комплексу изменений защитных свойств покрытия АЗ (см. таблицу 1) принимают максимальный балл, полученный одним из видов разрушений по таблицам 8 - 11 и рисункам 1 - 13 с учетом балла по площади разрушения. Например, определено отслаивание как: С3 (S2)б, коррозия металла как: К3 (S4), соответственно 3 и 4 балла, тогда за обобщенную оценку принимают АЗ4. Полученный результат регистрируют в протоколе с указанием приблизительной площади осмотренной поверхности, на которой получен результат, или ее процент от общей площади поверхности образца (как правило — для изделий).

10.3 Обобщенную оценку внешнего вида покрытия по комплексу изменений декоративных и защитных свойств записывают через запятую, например АД4, АЗ4.

При необходимости обобщенная оценка может быть выражена словесно, например, АД4 (значительное изменение цвета, слабое грязеудержание), АЗ4 (отслаивание всей системы покрытия от 1% площади окрашиваемой поверхности с размером отслаивания до 1 мм, коррозия — до 1% площади окрашиваемой поверхности с размером коррозионного разрушения до 5 мм).

11. Протокол испытаний

Протокол испытаний должен оформляться по ГОСТ ИСО/МЭК 17025 с указанием следующих основных сведений:

а) ссылка на настоящий стандарт;

б) все сведения, необходимые для идентификации покрытия;

в) тип осматриваемой поверхности, ее размеры, и, если необходимо, ее расположение;

г) результаты оценки согласно разделу 9;

д) любые отклонения в оценке внешнего вида, не предусмотренные настоящим стандартом;

е) дату проведения испытания (обследования, технического осмотра) и оценки внешнего вида.

Приложение А (обязательное)

ОЦЕНКА ТИПИЧНЫХ ДЕФЕКТОВ ВНЕШНЕГО ВИДА ПОКРЫТИЯ

А.1 Оценка внешнего вида покрытия по основным типичным дефектам

А.1.1 Оценка внешнего вида покрытия по основным типичным дефектам приведена в таблицах А.1 - А.3. При этом:

- в таблице А.1 установлено количество разрушений внешнего вида (дефектов), рассеянных на оцениваемой площади в виде однородной структуры;

- в таблице А.2 установлен размер дефектов внешнего вида покрытия;

• в таблице А.3 установлена интенсивность равномерных изменений внешнего вида поверхности покрытия, например, изменение цвета в сторону пожелтения.

Таблица А.1

Оценка внешнего вида по количеству дефектов

Таблица А.2

Оценка внешнего вида по размеру дефектов

Таблица А.3

Оценка внешнего вида по интенсивности изменений

А.1.2 Если при оценке внешнего вида покрытий имеются дефекты различных размеров, то показатель выбирают по размеру наибольшего дефекта, достаточно многочисленного на оцениваемой площади, чтобы рассматриваться в качестве типичного.

А.1.3 При оценке защитных свойств по размеру типичного дефекта используют условное обозначение S, после которого проставляют соответствующий балл.

А.2 Определение площади разрушения покрытия

А.2.1 Площадь разрушенного покрытия определяют наложением на оцениваемую поверхность пластины из прозрачного материала с нанесенной на нее сеткой или проволочной сетки со сторонами квадрата 5 или 10 мм в зависимости от размера осматриваемой поверхности и площадей разрушенных участков.

Подсчитывают количество квадратов, в которых наблюдается разрушение покрытия. При этом не учитывают состояние покрытий на краях и прилегающих к ним поверхностях на расстоянии 10 мм, если другие условия не оговорены в программе испытаний или не согласованы заинтересованными сторонами.

А.2.2 Площадь разрушенного покрытия Cр, %, рассчитывают по формуле

C_{\text{р}} = \frac{n_{1}}{n} \cdot 100, (А.1)

где n1 — количество квадратов, в которых наблюдается разрушение покрытия;

n — общее количество квадратов на прозрачной пластине или проволочной сетке.

Приложение Б (обязательное)

НЕОБХОДИМАЯ ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Необходимая дополнительная информация, приведенная в перечислениях а) - е), должна быть представлена для идентификации покрытия при использовании настоящего стандарта:

а) окрашиваемая поверхность, подготовка поверхности к окрашиванию;

б) лакокрасочные материалы и система лакокрасочного покрытия, количество слоев;

в) метод окрашивания, включая время и условия сушки каждого слоя покрытия в случае использования системы покрытия;

г) толщина высушенного покрытия в микрометрах и метод измерения в соответствии с ГОСТ 31993;

д) метод испытаний покрытия или условия эксплуатации (хранения) изделия с покрытием;

е) продолжительность испытаний (эксплуатации, хранения).

Необходимая дополнительная информация может быть предметом согласования между заинтересованными сторонами или может быть получена частично или полностью из настоящего стандарта или других документов, относящихся к материалу, подвергаемому испытанию.

Приложение В

Блескомер фотоэлектрический типа ФБ-2, БФ-5 по ГОСТ 896 с точностью измерения +/- 4%.

Блескомер фотоэлектрический типа БФО-1 (60°, 20°, 85°) или любой другой прибор по ГОСТ 31975 с погрешностью измерения +/- 2 единицы блеска.

В.2 Средства измерения, аппаратура и материалы для определения меления

Устройство для измерения степени меления типа ПМ-1 по ГОСТ 16976.

Ткань хлопчатобумажная бельевая черная и белая по ГОСТ 29298.

Спектрофотометр типа X-Rite SP-62, X-Rite SP-64, X-Rite SP-60 или любой другой прибор для измерения цветовых характеристик и общего цветового различия пигментированных покрытий за исключением покрытий типа «металлик» и «перламутр».

Спектрофотометр типа X-Rite MA68 II, X-Rite MAx98 или любой другой прибор для измерения цветовых характеристик и общего цветового различия пигментированных покрытий типа «металлик» и «перламутр».

Компаратор цвета типа КЦ-2.

В.4 Средства измерения, аппаратура и материалы для определения линейных размеров дефекта

Лупа ЛИ-3-10х или ЛИ-4-10х по ГОСТ 25706.

Инструмент измерительный с погрешностью не более 0,1 мм.

Приложение Г (справочное)

Г.1 Примеры типов растрескивания представлены на рисунках Г.1 - Г.9.

Рисунок Г.1 — Нерегулярное

Рисунок Г.2 — Длинные линии

Рисунок Г.3 — Короткие параллельные линии

Рисунок Г.5 — Птичья лапка

Рисунок Г.6 — Мозаика

Рисунок Г.7 — Усадочная деформация

Рисунок Г.8 — Короткие, случайные трещины

Приложение Д (обязательное)

Д.1 Если оценка образования пузырей (вздутия) производится с применением оптической системы создания изображений, то для ее калибровки используют рисунки Д.1 - Д.4.

а) Балл 2 — П2 (S2)

б) Балл 3 — П3 (S2)

в) Балл 4 — П4 (S2)

г) Балл 5 — П5 (S2)

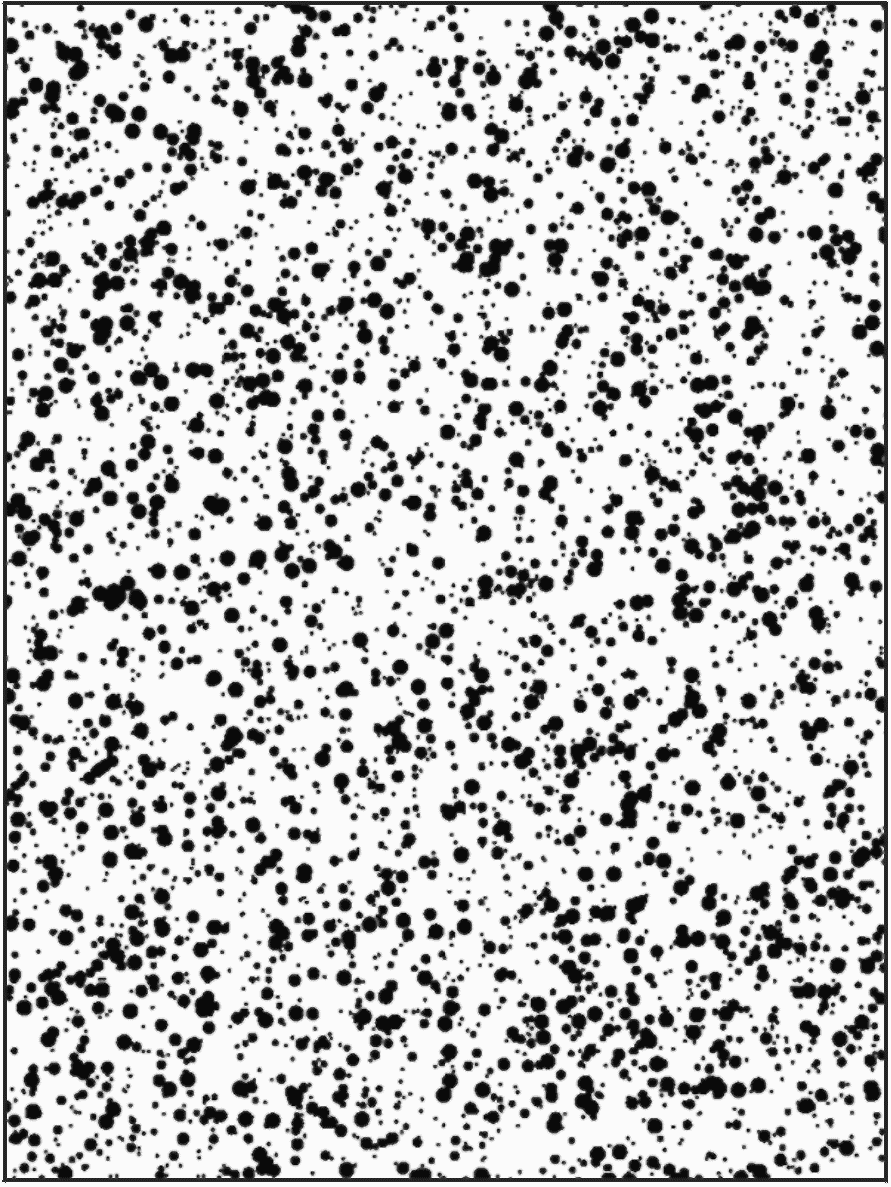

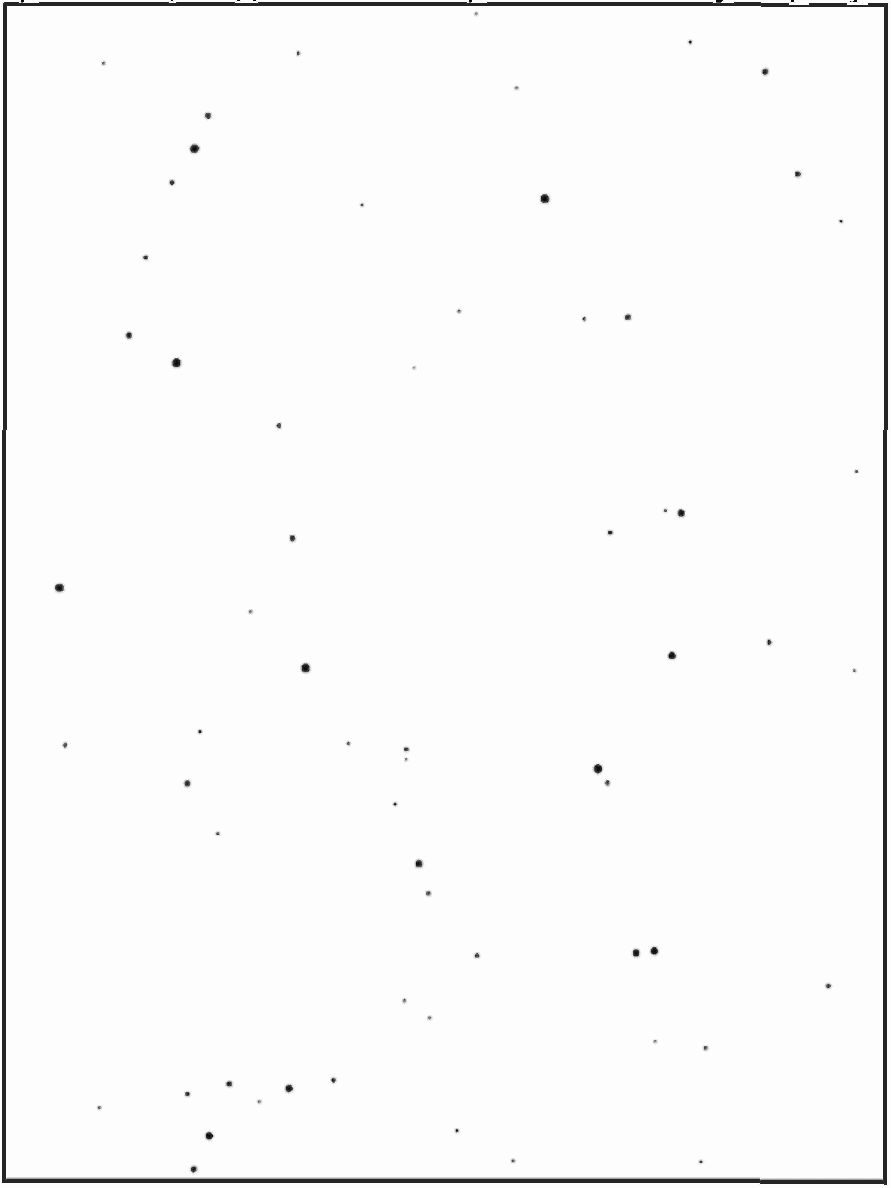

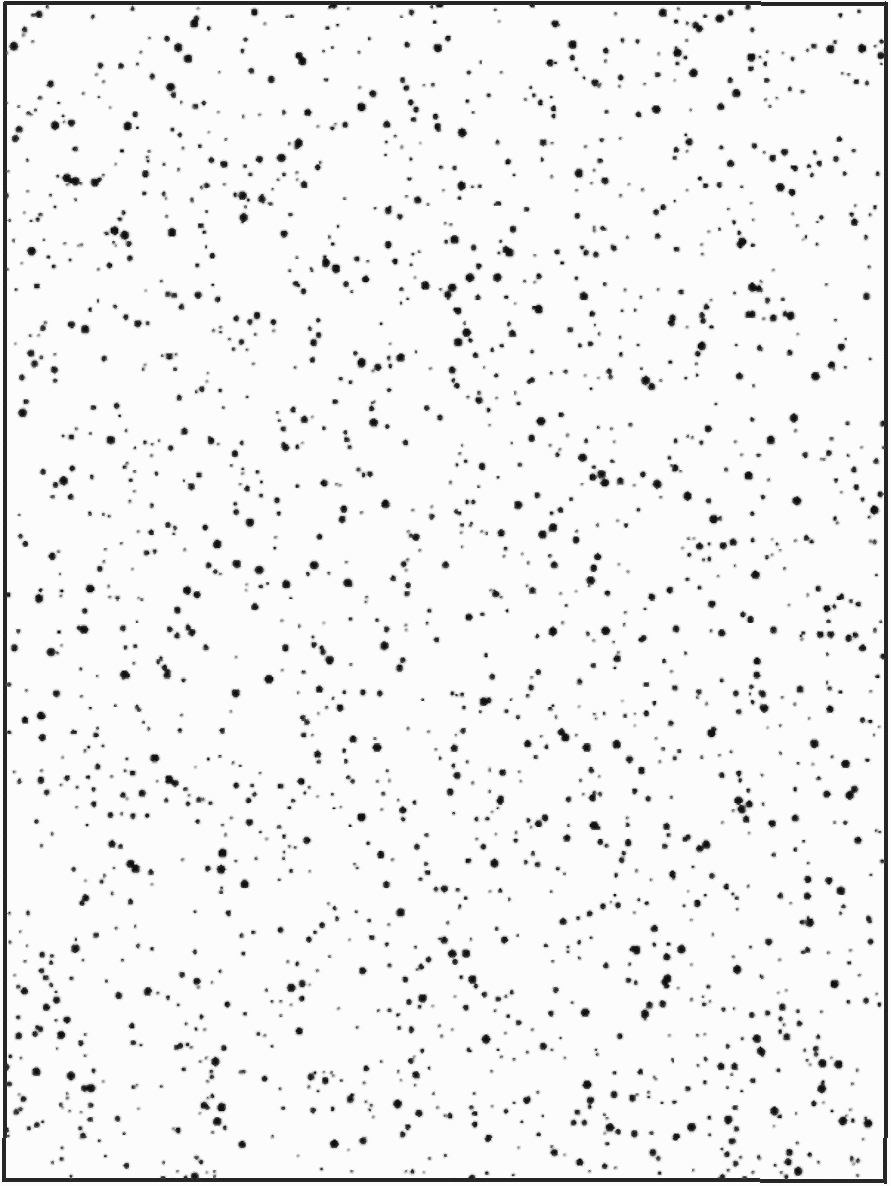

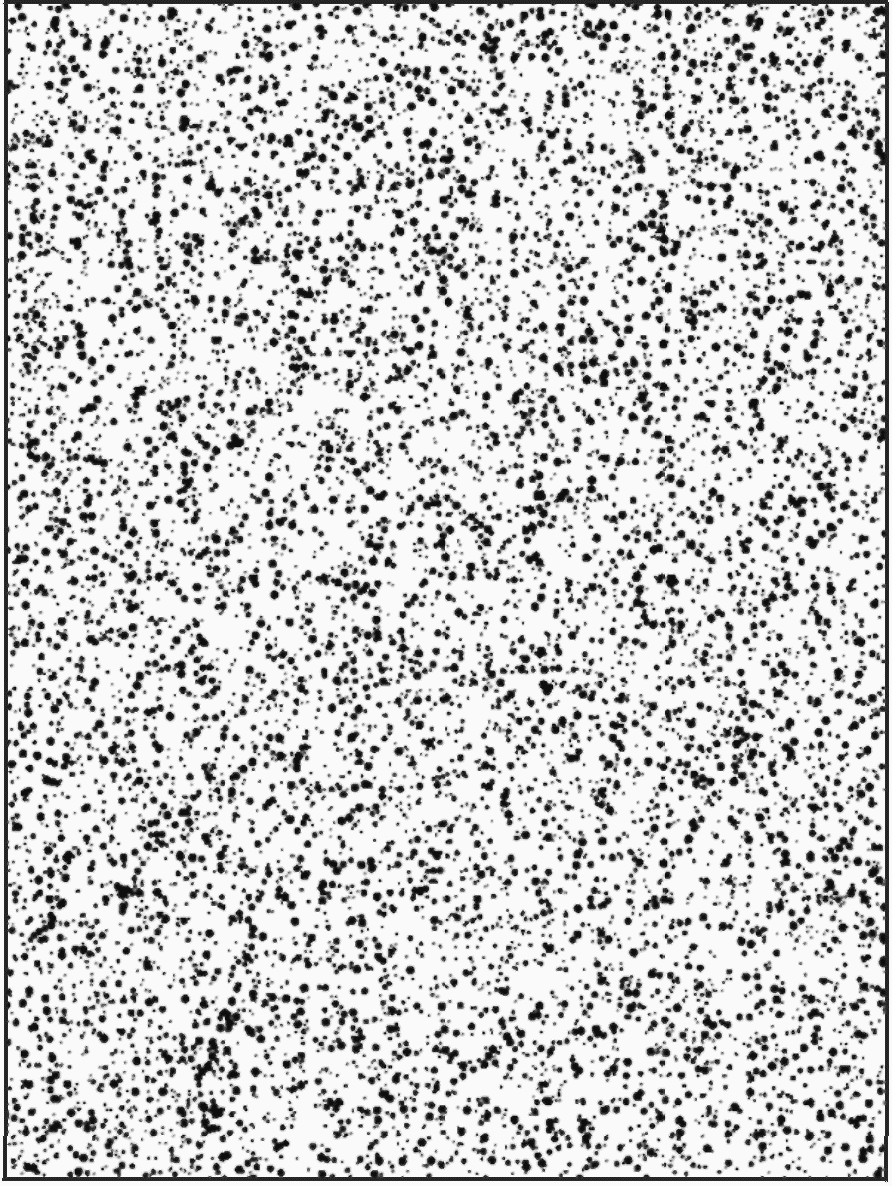

Рисунок Д.1 — Пузыри (вздутия) с размером 0,05 — 0,5 мм

а) Балл 2 — П2 (S3)

б) Балл 3 — П3 (S3)

в) Балл 4 — П4 (S3)

г) Балл 5 — П5 (S3)

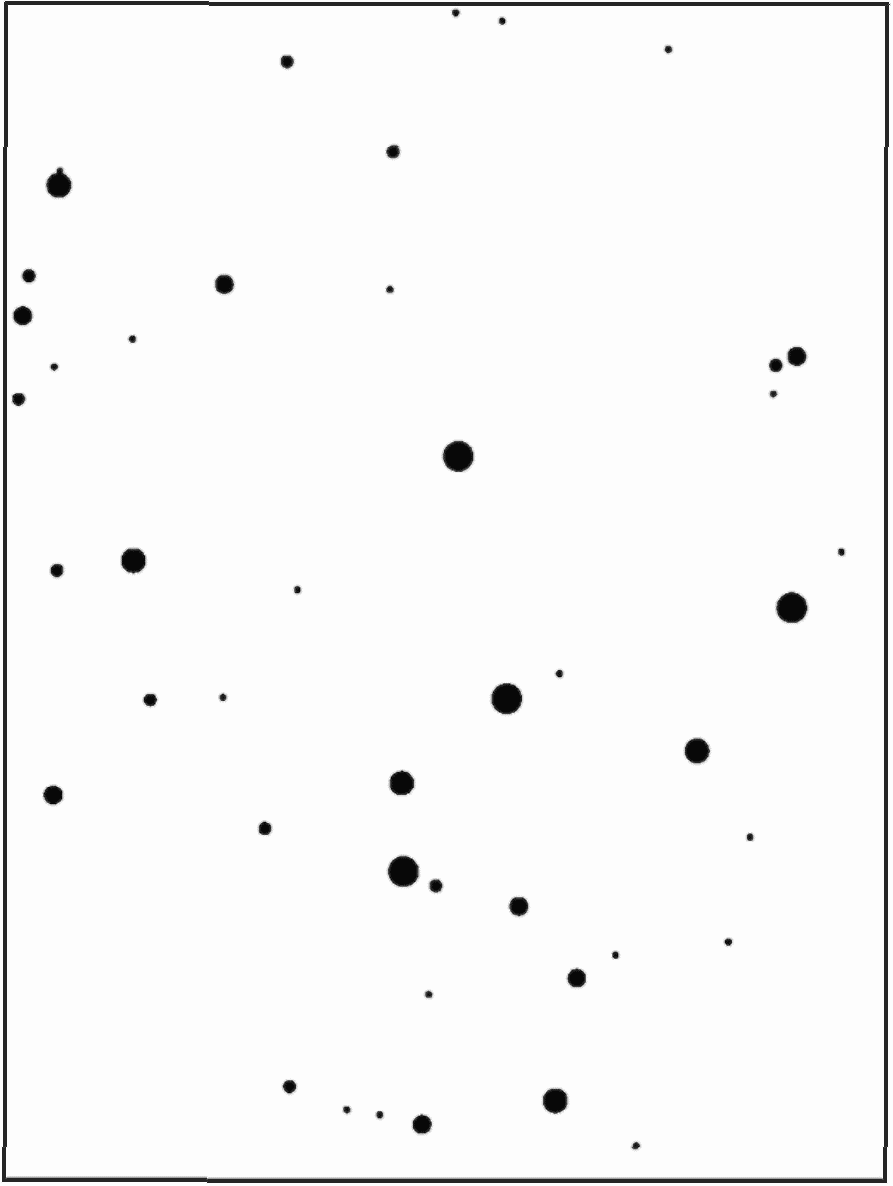

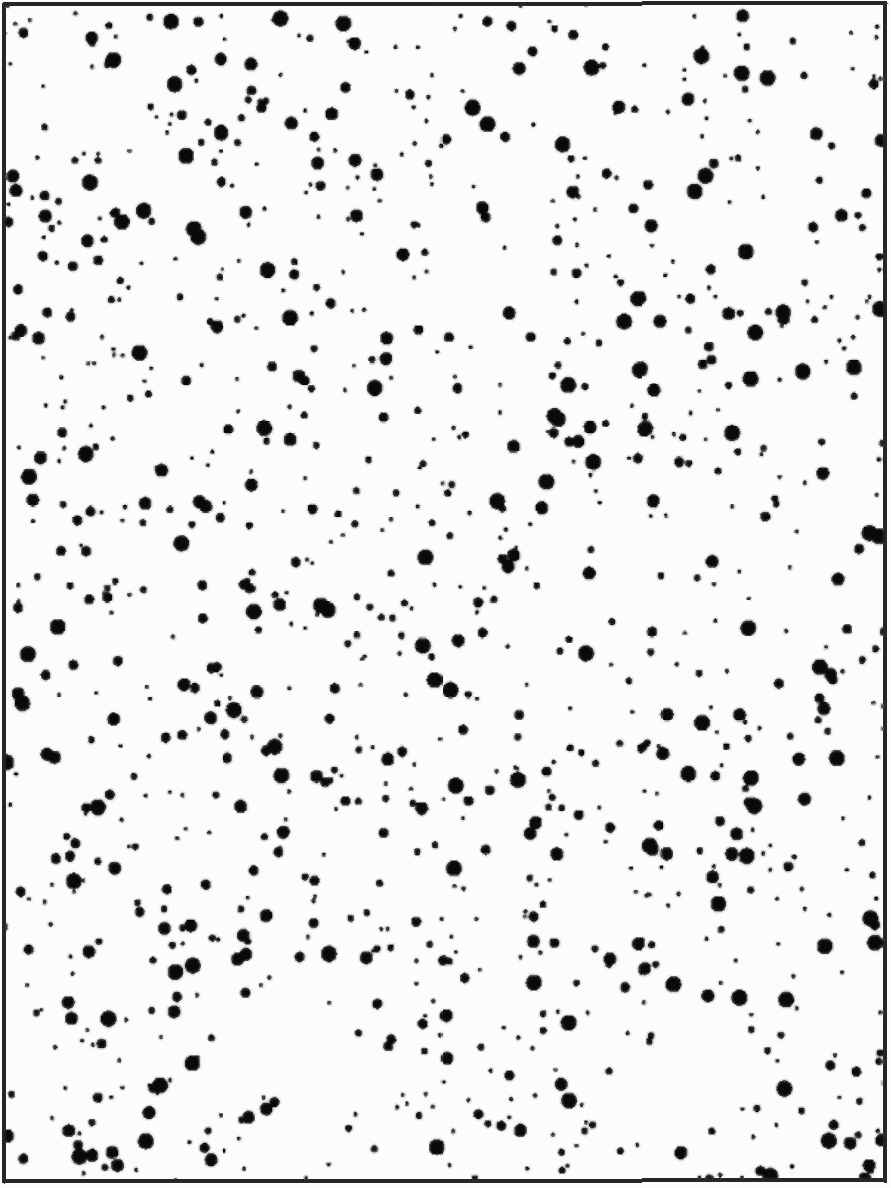

Рисунок Д.2 — Пузыри (вздутия) с размером 0,5 — 1 мм

а) Балл 2 — П2 (S4)

б) Балл 3 — П3 (S4)

в) Балл 4 — П4 (S4)

г) Балл 5 — П5 (S4)

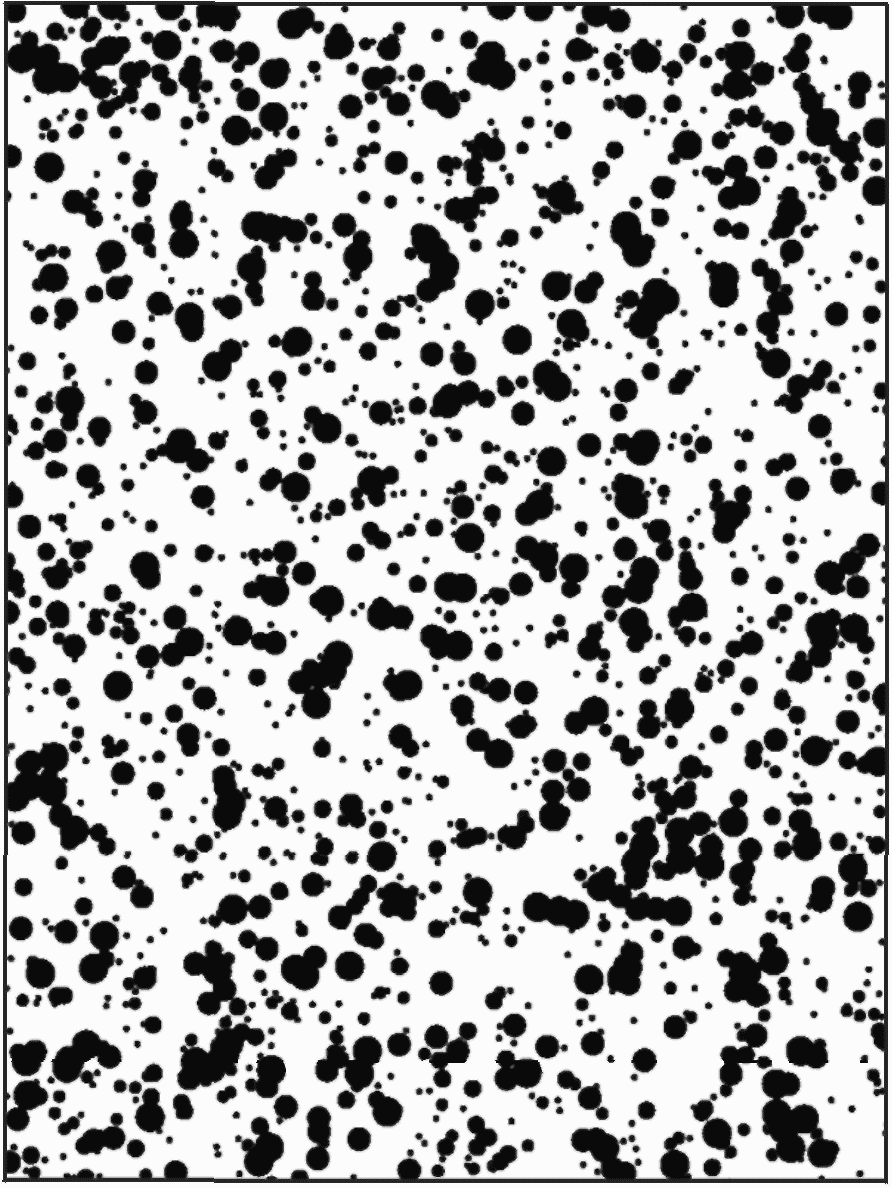

Рисунок Д.3 — Пузыри (вздутия) с размером 1 — 8 мм

а) Балл 2 — П2 (S5)

б) Балл 3 — П3 (S5)

в) Балл 4 — П4 (S5)

г) Балл 5 — П5 (S5)

Приложение Е (справочное)

Е.1 Соотношение оценки коррозии по настоящему стандарту с другими системами оценки внешнего вида покрытия приведено в таблице Е.1.

Таблица Е.1

Приложение Ж (обязательное)

КАЛИБРОВОЧНЫЕ ИЗОБРАЖЕНИЯ КОРРОЗИИ МЕТАЛЛА

Ж.1 Если оценка коррозии металла производится с применением оптической системы создания изображений, то для калибровки используют рисунки Ж.1 - Ж.5.

Рисунок Ж.1 — Коррозия металла балл К1 (или Ri 1) <*>

<*> Приведенные на рисунках Ж.1 - Ж.5 обозначения оценки коррозии К1 — К5 (и/или Ri 1 — Ri 5) соответствуют установленным в [1].

Рисунок Ж.2 — Коррозия металла балл К2 (или Ri 2)

БИБЛИОГРАФИЯ
