СП 34.13330.2012. Свод правил. Автомобильные дороги. Актуализированная редакция СНиП 2.05.02-85*

Министерство регионального развития Российской Федерации · № СП 34.13330.2012Утратил силу 12.10.2026

(утв. Приказом Минрегиона России от 30.06.2012 № 266)

(ред. от 16.12.2016)

Примечание

Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» (Приказ Росстандарта от 17.04.2019 № 831). Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» (Приказ Росстандарта от 30.03.2015 № 365). Отдельные положения данного документа включены в Перечень национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» (Постановление Правительства РФ от 26.12.2014 № 1521). На время переходного периода и с момента вступления в силу данный документ не отменяет действие СНиП 2.05.02-85 (Письмо Минрегиона России от 15.08.2011 № 18529-08/ИП-ОГ). Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр, введено в действие с 17 июня 2017 года.

Утвержден Приказом Министерства регионального развития Российской Федерации (Минрегион России) от 30 июня 2012 г. № 266

СВОД ПРАВИЛ

АВТОМОБИЛЬНЫЕ ДОРОГИ

АКТУАЛИЗИРОВАННАЯ РЕДАКЦИЯ СНиП 2.05.02-85*

Automobile roads

СП 34.13330.2012

ОКС 93.080

Дата введения 1 июля 2013 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила разработки — Постановлением Правительства Российской Федерации от 19 ноября 2008 г. № 858 «О порядке разработки и утверждения сводов правил».

Сведения о своде правил

1. Исполнитель — ЗАО «СоюздорНИИ».

2. Внесен Техническим комитетом по стандартизации ТК 465 «Строительство».

3. Подготовлен к утверждению Департаментом архитектуры, строительства и градостроительной политики.

4. Утвержден Приказом Министерства регионального развития Российской Федерации (Минрегион России) от 30 июня 2012 г. № 266 и введен в действие с 1 июля 2013 г.

5. Зарегистрирован Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 34.13330.2011 «СНиП 2.05.02-85*. Автомобильные дороги».

Информация об изменениях к настоящему своду правил публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте разработчика (Минрегион России) в сети Интернет.

Введение

Настоящий свод правил составлен с учетом требований Федеральных законов от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», от 22 июня 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений», от 8 ноября 2007 г. № 257-ФЗ «Об автомобильных дорогах и о дорожной деятельности в Российской Федерации и о внесении изменений в отдельные законодательные акты Российской Федерации», Постановления Правительства Российской Федерации от 28 сентября 2009 г. № 767 «О классификации автомобильных дорог в Российской Федерации».

Актуализация выполнена авторским коллективом: ЗАО «Союздорнии» (канд. техн. наук В.М. Юмашев, д-р техн. наук, проф. В.Д. Казарновский, инженеры В.С. Скирута, Л.Т. Чертков, кандидаты техн. наук И.В. Лейтланд, Е.С. Пшеничникова, инженеры В.А. Зельманович, М.Л. Попов, кандидаты техн. наук Ю.А. Аливер, Г.Н. Кирюхин, А.М. Шейнин, С.В. Эккель, А.И. Коршунов, А.А. Матросов, инж. Ф.В. Панфилов, кандидаты техн. наук Л.М. Гохман, Р.А. Коган, канд. хим. наук Н.З. Костова, инж. О.Б. Гопин, канд. техн. наук А.А. Пахомов, инженеры А.М. Шпак, И.В. Басурманова).

При актуализации норм использованы предложения д-ров техн. наук Е.М. Лобанова, П.И. Поспелова, В.В. Филиппова, Г.В. Величко.

Изменение № 1 подготовлено ЗАО «ПРОМТРАНСНИИПРОЕКТ» совместно с авторским коллективом ФАУ «РОСДОРНИИ» (д-р техн. наук О.А. Красиков, д-р техн. наук А.М. Кулижников, канд. техн. наук А.М. Стрижевский, канд. техн. наук А.Е. Мерзликин, канд. техн. наук А.А. Домницкий, канд. техн. наук И.Ф. Живописцев, канд. техн. наук Б.Б. Анохин, канд. техн. наук А.П. Фомин, канд. техн. наук Л.А. Горелышева, канд. техн. наук Н.А. Лушников, канд. техн. наук П.А. Лушников, канд. техн. наук Р.А. Еремин, канд. техн. наук Н.Б. Сакута, инж. Р.К. Бородин, инж. А.В. Бобков, инж. А.И. Босов, инж. А.С. Козин, инж. А.Б. Волков, инж. В.Н. Гарманов, инж. Ж.С. Сахно).

1. Область применения

Настоящий свод правил устанавливает нормы проектирования на вновь строящиеся, реконструируемые и капитально ремонтируемые автомобильные дороги общего пользования и ведомственные автомобильные дороги.

Требования настоящего свода правил не распространяются на временные дороги, испытательные дороги промышленных предприятий и автозимники.

2. Нормативные ссылки

(раздел 2 в ред. Изменения № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 17.5.1.03-86 Охрана природы. Земли. Классификация вскрышных и вмещающих пород для биологической рекультивации земель

ГОСТ 3344-83 Щебень и песок шлаковые для дорожного строительства. Технические условия

ГОСТ 7473-2010 Смеси бетонные. Технические условия

ГОСТ 8267-93 Щебень и гравий из плотных горных пород для строительных работ. Технические условия

ГОСТ 8736-2014 Песок для строительных работ. Технические условия

ГОСТ 9128-2013 Смеси асфальтобетонные, полимерасфальтобетонные, асфальтобетон, полимерасфальтобетон для автомобильных дорог и аэродромов. Технические условия

ГОСТ 10060-2012 Бетоны. Методы определения морозостойкости

ГОСТ 10180-2012 Бетоны. Методы определения прочности по контрольным образцам

ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности

ГОСТ 22733-2016 Грунты. Метод лабораторного определения максимальной плотности

ГОСТ 23558-94 Смеси щебеночно-гравийно-песчаные и грунты, обработанные неорганическими вяжущими материалами, для дорожного и аэродромного строительства. Технические условия

ГОСТ 24451-80 Тоннели автодорожные. Габариты приближения строений и оборудования

ГОСТ 25100-2011 Грунты. Классификация

ГОСТ 25192-2012 Бетоны. Классификация и общие технические требования

ГОСТ 25458-82 Опоры деревянные дорожных знаков. Технические условия

ГОСТ 25459-82 Опоры железобетонные дорожных знаков. Технические условия

ГОСТ 25607-2009 Смеси щебеночно-гравийно-песчаные для покрытий и оснований автомобильных дорог и аэродромов. Технические условия

ГОСТ 26633-2015 Бетоны тяжелые и мелкозернистые. Технические условия

ГОСТ 27006-86 Бетоны. Правила подбора состава

ГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положения

ГОСТ 30413-96 Дороги автомобильные. Метод определения коэффициента сцепления колеса автомобиля с дорожным покрытием

ГОСТ 30491-2012 Смеси органоминеральные и грунты, укрепленные органическими вяжущими, для дорожного и аэродромного строительства. Технические условия

ГОСТ 31015-2002 Смеси асфальтобетонные и асфальтобетон щебеночно-мастичные. Технические условия

ГОСТ 33063-2014 Дороги автомобильные общего пользования. Классификация типов местности и грунтов

ГОСТ Р 51256-2011 Технические средства организации дорожного движения. Разметка дорожная. Классификация. Технические требования

ГОСТ Р 52056-2003 Вяжущие полимерно-битумные дорожные на основе блоксополимеров типа стирол-бутадиен-стирол. Технические условия

ГОСТ Р 52289-2004 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств

ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования

ГОСТ Р 52398-2005 Классификация автомобильных дорог. Основные параметры и требования

ГОСТ Р 52399-2005 Геометрические элементы автомобильных дорог

ГОСТ Р 55028-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Классификация, термины и определения

ГОСТ Р 55030-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения прочности при растяжении

ГОСТ Р 55031-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения устойчивости к ультрафиолетовому излучению

ГОСТ Р 55032-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения устойчивости к многократному замораживанию и оттаиванию

ГОСТ Р 55035-2012 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения устойчивости к агрессивным средам

ГОСТ Р 56339-2015 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения ползучести при растяжении и разрыва при ползучести

ГОСТ Р 56925-2016 Дороги автомобильные и аэродромы. Методы измерения неровностей оснований и покрытий

СП 14.13330.2014 «СНиП II-7-81* Строительство в сейсмических районах» (с изменением № 1)

СП 35.13330.2011 «СНиП 2.05.03-84* Мосты и трубы» (с изменением № 1)

СП 39.13330.2012 «СНиП 2.06.05-84* Плотины из грунтовых материалов»

СП 42.13330.2011 «СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений»

СП 78.13330.2011 «СНиП 3.06.03-85 Автомобильные дороги»

СП 104.13330.2011 «СНиП 2.06.15-85 Инженерная защита территории от затопления и подтопления»

СП 116.13330.2012 «СНиП 22-02-2003 Инженерная защита территорий, зданий и сооружений от опасных геологических процессов. Основные положения»

СП 122.13330.2012 «СНиП 32-04-97 Тоннели железнодорожные и автодорожные» (с изменением № 1)

СП 131.13330.2012 «СНиП 23-01-99* Строительная климатология» (с изменением № 2)

СанПиН 2.2.3.1384-03 Гигиенические требования к организации строительного производства и строительных работ

Примечание. При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования — на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных и данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3. Термины и определения

В настоящем своде правил применены следующие термины с соответствующими определениями:

3.1 автомагистраль: Автомобильная дорога, не предназначенная для обслуживания прилегающих территорий и имеющая на всей своей протяженности несколько проезжих частей и центральную разделительную полосу и не пересекающая в одном уровне железные, а также иные автомобильные дороги; доступ на которые возможен только через пересечения в разных уровнях; на проезжей части или проезжих частях которой запрещены остановки и стоянки транспортных средств; оборудованная специальными местами отдыха и площадками для стоянки транспортных средств.

3.2 автомобиль легковой, приведенный: Равная легковому автомобилю расчетная единица, с помощью которой учитываются все другие виды транспортных средств на автомобильной дороге, с учетом их динамических свойств и размеров, с целью их усреднения для расчета характеристик движения (интенсивность, расчетная скорость и т.п.).

3.2а акустический экран: Звукоизолирующая преграда, устанавливаемая на пути распространения шума от автомобильного транспорта к защищаемому от шума объекту.

3.3 автомобильная дорога: Комплекс конструктивных элементов, предназначенных для движения с установленными скоростями, нагрузками и габаритами автомобилей и иных наземных транспортных средств, осуществляющих перевозки пассажиров и (или) грузов, а также участки земель, предоставленные для их размещения.

3.3а автомобильные дороги с низкой интенсивностью движения: Автомобильные дороги со среднегодовой суточной интенсивностью движения не более 400 авт./сут, предназначенные для обеспечения движения транспортных средств к ближайшим автомобильным дорогам общего пользования и подъездам, а также до завершающей или начальной точки поездки.

3.4 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.5 видимость при обгоне: Минимальное расстояние видимости до встречного автомобиля, движущегося с расчетной скоростью, необходимое для безопасного совершения маневра обгона.

3.6 видимость встречного автомобиля: Минимальное расстояние видимости до встречного автомобиля, движущегося с расчетной скоростью, обеспечивающее безопасное прерывание обгона с полосы встречного движения.

3.7 дорога скоростная: Дорога для скоростного движения, доступ на которую возможен только через транспортные развязки или регулируемые перекрестки, на проезжей части или проезжих частях которых запрещены остановки и стоянки транспортных средств и которые оборудованы специальными местами отдыха и площадками для стоянки транспортных средств.

3.8 дорожная сеть: Совокупность всех общественных дорог на определенной территории.

3.8а зрительное ориентирование: Способность водителя оценивать и прогнозировать дорожные условия в процессе движения.

3.8б интенсивность движения: Количество транспортных средств, проходящих через поперечное сечение автомобильной дороги в единицу времени.

3.9 категория автомобильной дороги: Характеристика, определяющая технические параметры автомобильной дороги;

3.10 категория автомобильной дороги (проектная): Критерий, характеризующий значение автомобильной дороги в общей транспортной сети страны и определяемый интенсивностью движения на ней. В соответствии с категорией назначаются все технические параметры дороги.

3.11 клотоида: Кривая в плане, кривизна которой возрастает от начала пропорционально ее длине.

3.12 нормальное условие сцепления шин автомобилей с поверхностью проезжей части: Сцепление на чистой сухой или увлажненной поверхности, имеющей:

для сухого состояния теоретический коэффициент продольного сцепления 0,6;
для увлажненного состояния коэффициент сцепления в соответствии с таблицей 8.5.

3.13 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.14 отгон виража: Изменение поперечного уклона на прямом участке проезжей части дороги, обочины до поперечного уклона на кривой постоянного радиуса в плане и наоборот.

3.15 остановочная полоса: Укрепленная полоса, расположенная вдоль проезжей части на обочине и предназначенная для вынужденной остановки транспортных средств.

3.16 пересечение в одном уровне: Пересечение автомобильных дорог, на котором транспортные потоки пересекаются в одном уровне.

3.17 пересечение в разных уровнях: Вид пересечения автомобильных дорог, на котором транспортные потоки пересекаются в разных уровнях, посредством путепроводов или других искусственных сооружений.

3.18 переходная кривая: Кривая постепенно изменяющейся кривизны для обеспечения плавного перехода между участками трассы, располагающаяся в плане между прямолинейным участком и кривой или между двумя кривыми разной кривизны.

3.19 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.20 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.20а переходно-скоростная полоса: Полоса движения, устраиваемая для обеспечения разгона (полоса разгона) или торможения (полоса торможения) транспортных средств при выезде из транспортного потока или въезде в транспортный поток, движущийся по основным полосам.

3.20б пешеходная дорожка: Размещаемое за пределами земляного полотна инженерное сооружение, предназначенное для движения пешеходов вне населенных пунктов в полосе отвода или придорожной полосе автомобильной дороги.

3.21 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.22 полоса движения: Продольная полоса проезжей части автомобильной дороги, по которой происходит движение транспортных средств в один ряд.

3.23 полоса разгона: Переходно-скоростная полоса, служащая для увеличения скорости транспортных средств до скорости транспортного потока по основной полосе движения для свободного вхождения в него.

3.24 полоса торможения: Переходно-скоростная полоса, служащая для снижения скорости транспортных средств при выезде из основной полосы транспортного потока для последующего въезда на другую дорогу.

3.25 примыкание дорог: Место соединения автомобильных дорог, где к одной дороге присоединяется в одном или разных уровнях другая дорога, не имеющая прямого продолжения и прерывающаяся в месте соединения.

3.26 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.26а противоослепляющий экран: Система затеняющих элементов, устанавливаемая на пути распространения светового потока от фар легковых автомобилей одного направления движения к потоку автомобилей противоположного направления движения.

3.27 расчетная скорость: Наибольшая возможная (по условиям устойчивости и безопасности) скорость движения одиночного автомобиля при нормальных условиях погоды и сцепления шин автомобилей с поверхностью проезжей части, которой на наиболее неблагоприятных участках трассы соответствуют предельно допустимые значения элементов дороги.

3.28 реконструкция автомобильной дороги: Совокупность работ, при выполнении которых осуществляется изменение параметров автомобильной дороги, ее участков, ведущее к изменению класса и (или) категории автомобильной дороги, либо влекущее за собой изменение границы полосы отвода автомобильной дороги.

3.29 строительство дорожное: Комплекс всех видов работ, выполняемых при строительстве автомобильных дорог, мостовых и других инженерных сооружений и дорожных линейных зданий.

3.29а твердое покрытие: Дорожное покрытие в составе дорожных одежд капитального, облегченного и переходного типов.

3.30 транспортная сеть: Совокупность всех транспортных путей на определенной территории.

3.31 трассирование: Прокладка трассы в соответствии с природно-климатическими факторами, топографо-геодезическими, геолого-гидрологическими, экологическими условиями района проектирования с учетом эксплуатационных, строительно-технологических, экономических и эстетических требований.

3.32 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.33 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.33а тяжеловесное транспортное средство: Транспортное средство, масса которого с грузом или без груза и (или) нагрузка на ось которого превышают допустимую массу транспортного средства и (или) допустимую нагрузку на ось, которые устанавливаются Правительством Российской Федерации.

3.34 ценные сельскохозяйственные угодья: Орошаемые, осушенные и другие мелиорированные земли, занятые многолетними плодовыми насаждениями и виноградниками, а также участки с высоким естественным плодородием почв и другие приравниваемые к ним земельные угодья.

3.35 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.36 уклон виража: Односторонний поперечный уклон проезжей части на кривой, по величине больший, чем поперечный уклон на прямом участке.

3.37 ширина земляного полотна: Расстояние между бровками земляного полотна.

3.37а элементы обустройства: Сооружения, к которым относятся дорожные знаки, дорожные ограждения, светофоры и другие устройства для регулирования дорожного движения, места отдыха, остановочные пункты, объекты, предназначенные для освещения автомобильных дорог, пешеходные дорожки, пункты весового и габаритного контроля транспортных средств, пункты взимания платы, стоянки (парковки) транспортных средств, сооружения, предназначенные для охраны автомобильных дорог и искусственных дорожных сооружений, тротуары, другие предназначенные для обеспечения дорожного движения, в том числе его безопасности, сооружения, за исключением объектов дорожного сервиса.

Земляное полотно

3.38 армирование: Усиление дорожных конструкций и материалов в целях улучшения их механических характеристик.

3.39 геодрены: Комбинированный геосинтетический материал, включающий в себя слой (слои) нетканого геотекстильного материала, выполняющего функции фильтра, и слой, формирующий общую структуру геосинтетического материала — дренажное ядро (геомат, георешетка, геосетка, геопластмасса) и выполняющий функцию дренирования дорожных конструкций.

3.40 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.41 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.42 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.43 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.44 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.45 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.46 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.47 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.48 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.49 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.50 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.51 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.52 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.53 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.54 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.55 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.56 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.57

геосинтетический материал: Материал из синтетических или природных полимеров, неорганических веществ, контактирующий с грунтом или другими средами, применяемый в дорожном строительстве.

[ГОСТ Р 55028-2012, статья 2.1.1]

(п. 3.57 в ред. Изменения № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр) 3.58 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.
3.59 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр. 3.60 грунтовые воды: Подземные воды первого от поверхности земли постоянного водоносного горизонта, расположенного на первом водонепроницаемом слое.

(п. 3.57 в ред. Изменения № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)
3.58 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.59 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.
3.60 грунтовые воды: Подземные воды первого от поверхности земли постоянного водоносного горизонта, расположенного на первом водонепроницаемом слое.

3.61 дренирование: Сбор и перенос осадков, грунтовой воды и других жидкостей в плоскости материала.

3.62 защита: Предохранение поверхности объекта от возможных повреждений.

3.63 защита от эрозии поверхности: Предотвращение или ограничение перемещения грунта или других частиц по поверхности объекта.

3.64 земляное полотно: Конструктивный элемент, служащий для размещения дорожной одежды, а также технических средств организации дорожного движения и обустройства автомобильной дороги.

3.65 канава боковая придорожная: Канава, проходящая вдоль земляного полотна для сбора и отвода поверхностных вод, с поперечным сечением лоткового, треугольного или трапецеидального профиля.

3.66 канава нагорная: Канава, расположенная с нагорной стороны от дороги для перехвата стекающей по склону воды и с отводом ее от дороги.

3.67 коэффициент уплотнения грунта: Безразмерный показатель, отношение фактической плотности сухого грунта в конструкции к максимальной плотности, определяемой в лаборатории при испытании методом стандартного уплотнения.

3.68 морозозащитный слой: Дополнительный слой основания дорожной одежды из непучинистых материалов, обеспечивающий совместно с другими слоями основания и покрытия защиту конструкции от недопустимых деформаций морозного пучения.

3.69 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр

3.70 откос: Боковая наклонная поверхность, ограничивающая искусственное земляное сооружение.

3.71 основание выемки: Массив грунта ниже границы рабочего слоя.

3.72 основание насыпи: Массив грунта в условиях естественного залегания, располагающийся ниже насыпного слоя.

3.73 поверхностный водоотвод: Устройства, предназначенные для отвода воды с поверхности дороги; дренажные устройства, служащие для отвода воды с поверхности земляного полотна.

3.74 рабочий слой земляного полотна (подстилающий грунт): Верхняя часть полотна в пределах от низа дорожной одежды до уровня, соответствующего 2/3 глубины промерзания конструкции, но не менее 1,5 м, считая от поверхности покрытия.

3.75 разделение: Предотвращение взаимного проникновения частиц материалов смежных слоев дорожных конструкций.

3.76 стабилизация: Упрочнение, придание постоянной большей устойчивости дискретным (сыпучим) материалам слоев дорожных конструкций, в том числе с использованием геосинтетических материалов.

3.77 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

3.78 теплоизоляция: Ограничение теплового потока между объектом и средой.

3.78а укрепление откосов: Обеспечение местной устойчивости откосов за счет применения конструкций укрепления различных типов и видов для защиты от погодно-климатических факторов, водной и ветровой эрозии, силовых воздействий поверхностных вод.

3.79 фильтрация: Пропускание жидкости в структуру материала или сквозь нее с одновременным сдерживанием грунтовых и подобных им частиц.

Дорожные одежды

3.80 дорожная конструкция: Конструктивный элемент автомобильной дороги, воспринимающий нагрузку от транспортных средств и передающий ее на земляное полотно.

3.81 дорожная одежда: Конструктивный элемент автомобильной дороги, воспринимающий нагрузку от транспортных средств и передающий ее на земляное полотно.

3.82 дорожная одежда жесткая: Дорожная одежда с цементобетонными монолитными покрытиями, со сборными покрытиями из железобетонных или армобетонных плит с основанием из цементобетона или железобетона.

3.83 дорожная одежда капитальная: Дорожная одежда, обладающая наиболее высокой работоспособностью, соответствующей условиям движения и срокам службы дорог высоких категорий.

3.84 дорожная одежда нежесткая: Дорожная одежда, не содержащая в своем составе конструктивных слоев из монолитного цементобетона, сборного железобетона или армобетона.

3.85 дорожных одежд классификация: Разделение дорожных одежд по типам исходя из их капитальности, характеризующей работоспособность дорожной одежды.

3.86 дополнительные слои основания: Слои между несущим основанием и подстилающим грунтом, предусматриваемые для обеспечения требуемой морозоустойчивости и дренирования конструкции, позволяющие снижать толщину вышележащих слоев из дорогостоящих материалов. В зависимости от функции дополнительный слой бывает морозозащитным, теплоизолирующим, дренирующим. Дополнительные слои устраивают из песка и других местных материалов в естественном состоянии, в том числе с применением геосинтетических материалов; из местных грунтов, обработанных различного вида вяжущими или стабилизаторами, а также из смесей с добавками пористых заполнителей.

3.87 нормативная осевая нагрузка: Полная нагрузка от наиболее нагруженной оси условного двухосного автомобиля, к которой приводятся все автомобили с меньшими осевыми нагрузками, устанавливаемая сводами правил для дорожных одежд при заданной капитальности и используемая для определения расчетной нагрузки при расчете дорожной одежды на прочность.

3.88 основание: Часть конструкции дорожной одежды, расположенная под покрытием и обеспечивающая совместно с покрытием перераспределение напряжений в конструкции и снижение их величины в грунте рабочего слоя земляного полотна (подстилающем грунте), а также морозоустойчивость и осушение конструкции. Следует различать несущую часть основания (несущее основание) и его дополнительные слои.

3.89 основание дорожной одежды: Несущая прочная часть дорожной одежды, обеспечивающая совместно с покрытием перераспределение и снижение давления на расположенные ниже дополнительные слои основания или грунт земляного полотна.

3.90 покрытие дорожной одежды: Верхняя часть дорожной одежды, состоящая из одного или нескольких слоев, непосредственно воспринимающая усилия от колес транспортных средств и подвергающаяся прямому воздействию атмосферных факторов.

3.91 покрытие дорожное сборное: Покрытие, состоящее из отдельных плит различной формы и размера, изготовленных из бетона, железобетона или другого композиционного материала, укладываемых на подготовленное основание и соединенных между собой каким-либо известным способом.

3.92 расчетная осевая нагрузка: Максимальная нагрузка на наиболее нагруженную ось для двухосных автомобилей или на приведенную ось для многоосных автомобилей, доля которых в составе и интенсивности движения с учетом перспективы изменения к концу межремонтного срока составляет не менее 5%. Дорожная одежда при заданной капитальности не может рассчитываться на расчетную осевую нагрузку меньше нормативной.

3.93 расчетная удельная нагрузка: Удельная нагрузка, действующая на площадь отпечатка расчетной шины расчетного двухосного автомобиля, характеризующаяся величиной давления в пневмошине и диаметром круга, равновеликого отпечатку расчетного колеса, и непосредственно используемая в расчете.

Безопасность движения

(раздел введен Изменением № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

3.94 максимальная безопасная скорость движения: Фактическая максимальная скорость движения одиночного легкового автомобиля, обеспеченная дорогой по условиям безопасности движения или взаимодействия автомобиля с дорогой на каждом участке (соответствует максимальной скорости 85%-ной обеспеченности); устанавливается расчетом.

3.95 плавность трассы автомобильной дороги: Пространственное сочетание параметров геометрических элементов плана, продольного и поперечного профиля трассы, обеспечивающее равномерный режим движения автомобиля с максимальной безопасной скоростью движения, оптимальные условия зрительного восприятия водителем параметров дороги и безопасность движения (для оценки плавности трассы используют ряд методов: оценку плавности построением линейных графиков скорости движения, графиков изменения кривизны, перспективных изображений участков дороги).

3.96 согласованность проектных решений: Проектное решение или конфигурация проектной линии в плане и продольном профиле дороги, которые не нарушают ожидаемого восприятия водителями условий движения или возможность большинства водителей безопасно управлять автомобилем с выбранной скоростью на всем протяжении проектируемой дороги.

3.97 уровень безопасности дорожного движения: Степень соответствия защищенности участников дорожного движения от дорожно-транспортных происшествий и их последствий.

3.98 характерный участок дороги: Участок проектируемой дороги, на протяжении которого основные элементы, параметры и характеристики остаются неизменными.

4. Общие положения

4.1 Проектирование автомобильных дорог должно осуществляться на основе планов территориального планирования объектов транспорта с учетом перспектив развития экономических районов и наиболее эффективного слияния строящейся дороги с существующей и проектируемой транспортной сетью.

4.2 Требования и нормы, которые необходимо соблюдать при проектировании автомобильной дороги, проходящей через населенные пункты, определяются на стадии предпроектных (проектных) решений на основании технико-экономического обоснования.

4.3 Автомобильные дороги в зависимости от условий проезда и доступа к ним транспортных средств подразделяются на автомагистрали, скоростные дороги и обычные дороги.

Категории автомобильных дорог в зависимости от расчетной интенсивности движения приведены в таблице 4.1.

Таблица 4.1

Категория автомобильной дороги		Расчетная интенсивность движения, приведенных ед./сут
IА (автомагистраль)		Свыше 14000
IБ (скоростная дорога)		То же
Обычные дороги	IВ	« 14000»
	II	« 6000»
	III	« 2000 до 6000»
	IV	« 200 » 2000
	V	« 200»
Примечания 1. При применении одинаковых требований для дорог IА, IБ, IВ категорий в настоящем своде правил они отнесены к категории I. 2. Категорию дороги следует устанавливать в зависимости от ее значения в сети автомобильных дорог, а также требований заказчика.

4.4 При определении расчетной интенсивности по прогнозным данным коэффициенты приведения интенсивности движения различных транспортных средств к легковому автомобилю следует принимать по таблице 4.2.

Таблица 4.2

Типы транспортных средств	Коэффициент приведения
Легковые автомобили и мотоциклы, микроавтобусы	1,0
Грузовые автомобили грузоподъемностью, т:
до 2 включительно	1,3
свыше 2 « 6 »	1,4
« 6 » 8 «»	1,6
« 8 » 14 «»	1,8
« 14»	2,0
Автопоезда грузоподъемностью, т:
до 12 включительно	1,8
свыше 12 « 20 »	2,2
« 20 » 30 «»	2,7
« 30»	3,2
Автобусы малой вместимости	1,4
То же, средней вместимости	2,5
« большой вместимости»	3,0
Автобусы сочлененные и троллейбусы	4,6
Примечание. Коэффициенты приведения для специальных автомобилей следует принимать, как для базовых автомобилей соответствующей грузоподъемности.

4.5 Расчетную интенсивность движения следует принимать суммарно в обоих направлениях на основе данных экономических изысканий. При этом за расчетную надлежит принимать среднегодовую суточную приведенную к легковому автомобилю интенсивность движения за последний год перспективного периода.

В случаях, когда среднемесячная суточная интенсивность наиболее напряженного в году месяца более чем в 2 раза превышает установленную на основе экономических изысканий или расчетов среднегодовую суточную, последнюю для назначения категории дороги следует увеличивать в 1,5 раза.

4.6 Перспективный период при назначении категорий дорог, выборе элементов плана, продольного и поперечного профилей принимают равным 20 годам. Подъездные автомобильные дороги к промышленным предприятиям предусматривают на расчетный срок, соответствующий году достижения предприятием или его очередью полной проектной мощности, с учетом объема перевозок в период строительства предприятия.

Перспективный период для выбора дорожных одежд принимают с учетом межремонтных сроков их службы.

За начальный год расчетного перспективного периода принимают год сдачи объекта в эксплуатацию (или самостоятельного участка дороги).

4.7 Автомобильные дороги общего пользования предназначены для пропуска автотранспортных средств габаритами: по длине одиночных автомобилей — до 12 м и автопоездов — до 20 м, по ширине — до 2,55 м, по высоте — до 4 м для дорог категорий I — IV и до 3,8 м для дорог категории V.

4.8 Принимаемые основные технические решения должны создавать предпосылки для обеспечения роста производительности труда, экономии основных строительных материалов и топливно-энергетических ресурсов. Их обосновывают разработкой вариантов, сравнивая технико-экономические показатели: стоимость строительства, затраты на ремонт и содержание дорог, потери, связанные с воздействием на окружающую среду при строительстве и эксплуатации, себестоимость перевозок, безопасность движения, изменение производственных условий обслуживаемых дорогами хозяйств и прилегающих к дорогам территорий и другие факторы. Для новых дорог с включением существующих дорог или их отдельных участков необходимо учитывать затраты на приведение земель, занимаемых существующими дорогами, но не используемых для движения, в состояние, пригодное для использования в хозяйственной деятельности.

4.9 При строительстве дорог в сложных инженерно-геологических условиях, когда сроки стабилизации земляного полотна существенно превышают установленные сроки строительства, допускается предусматривать стадийное устройство дорожной одежды при соответствующем технико-экономическом обосновании.

4.10 При проектировании вновь строящихся автомобильных дорог категорий I — III их трассу прокладывают в обход населенных пунктов. В случаях, когда по технико-экономическим расчетам установлена целесообразность проложить трассу дороги категорий II — III через населенный пункт в целях обеспечения в дальнейшем ее реконструкции, принимают расстояние от бровки земляного полотна до линии застройки населенного пункта в соответствии с генеральным планом населенных пунктов, но не менее 200 м. При невозможности обеспечить данное требование категорию дороги в пределах населенного пункта и ее расчетные параметры назначают в соответствии с требованиями СП 42.13330. На дорогах категорий I и II, проектируемых на расстоянии менее 50 м от жилой застройки, должны быть предусмотрены защитные экраны на длину жилой застройки населенного пункта.

При проектировании реконструируемых участков дорог в населенных пунктах назначение их категории осуществляется по результатам технико-экономического обоснования. Нормы проектирования участков дорог принимают в зависимости от назначенной категории в соответствии с настоящим сводом правил или по СП 42.13330.

4.10а При проектировании вновь строящихся и реконструируемых автомобильных дорог на подходах к населенным пунктам, в целях обеспечения пропускной способности, по результатам технико-экономического обоснования, может предусматриваться устройство полос реверсивного движения с применением технических средств организации дорожного движения.

4.11 Число полос движения дорог с многополосной проезжей частью, мероприятия по охране окружающей среды, выбор решений по пересечениям и примыканиям дорог, конструкции дорожных одежд, элементы обстановки, инженерные устройства (в том числе ограждения, велосипедные дорожки, освещение и средства связи), состав зданий и сооружений дорожной и автотранспортной служб в целях снижения единовременных затрат принимают с учетом стадийности их строительства по мере роста интенсивности движения при соответствующем технико-экономическом обосновании. Для автомобильных дорог категории I в горной и пересеченной местности допускается предусматривать раздельное трассирование проезжих частей встречных направлений с учетом стадийного увеличения числа полос движения и сохранения крупных самостоятельных форм ландшафта и памятников природы.

4.12 При проектировании автомобильных дорог необходимо предусматривать мероприятия по охране окружающей среды, обеспечивающие минимальное нарушение сложившихся экологических, геологических, гидрогеологических и других естественных условий. При разработке мероприятий необходимо учитывать бережное отношение к ценным сельскохозяйственным угодьям, зонам отдыха, культурно-историческим объектам и местам расположения лечебно-профилактических учреждений и санаториев. Расположение мостов, конструктивные и другие решения не должны приводить к резкому изменению режимов рек, а сооружение земляного полотна — к резкому изменению режима грунтовых и стока поверхностных вод.

Требования по обеспечению безопасности движения транспорта, зданий и сооружений дорожной и автотранспортных служб выполняют с учетом наличия запретных (опасных) зон и районов при объектах по изготовлению и хранению взрывчатых веществ, материалов и изделий на их основе. Размеры запретных (опасных) зон и районов определяются по специальным нормативным документам, утвержденным в установленном порядке, и по согласованию с органами государственного надзора, министерствами и ведомствами, в ведении которых находятся указанные объекты.

Предусматривают проектные решения и мероприятия по снижению влияния вредных факторов воздействия движения автотранспортных средств (загрязнение атмосферного воздуха, шум, вибрация) на население и окружающую среду.

4.13 Предоставление земельных участков для размещения автомобильных дорог, зданий и сооружений дорожной и автотранспортной служб, водоотводных, защитных и других сооружений, полос для размещения идущих вдоль дорог коммуникаций осуществляется в соответствии с нормативными правовыми актами по предоставлению земель.

Земельные участки, предоставленные на период строительства автомобильных дорог под притрассовые карьеры и резервы, размещение временных городков строителей, производственных баз, подъездных дорог и других нужд строительства, подлежат возврату землепользователям после приведения их в состояние, соответствующее положениям нормативных документов. Организация строительных работ и санитарно-бытовое обеспечение персонала в целях обеспечения оптимальных условий труда, снижения риска нарушения здоровья работающих, а также населения, проживающего в зоне проведения работ, регламентируются СанПиН 2.2.3.1384.

5. Основные технические нормы

Количество и размеры параметров элементов автодороги в зависимости от ее категории приведены в таблице 5.1.

Таблица 5.1

Параметры элементов автодороги в зависимости от ее категории

(таблица 5.1 введена Изменением № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

Параметры элементов автодороги	Категории
Параметры элементов автодороги	IА	IБ	IВ	II	III	IV
Общее число полос движения, шт.	4 и более в каждом направлении	4 и более в каждом направлении	4	2	2	2
Ширина полосы движения, м	3,75	3,75	3,5 — 3,75	3,5 — 3,75	3,5	3,0
Ширина обочины, м, не менее	3,75	3,75	3,75	3,75 — 2,5	2,5	2,0
Ширина разделительной полосы, м	6	5	-	-	-	-
Пересечение с автодорогами	В разных уровнях	В разных уровнях	Допускается в одном уровне с автодорогами со светофорами не чаще чем через 5 км	В одном уровне	В одном уровне	В одном уровне
Пересечение с железными дорогами	В разных уровнях	В разных уровнях	В разных уровнях	В разных уровнях	В разных уровнях при пересечении трех или больше железнодорожных путей	В разных уровнях при пересечении трех или больше железнодорожных путей
Доступ к дороге с примыкающей дороги в одном уровне Допускается не чаще чем 10 км
Допускается не чаще чем через 5 км	Допускается не чаще чем через 5 км	Допускается	Допускается	Допускается		Расчетные скорости

5.1 Расчетные скорости движения для определения параметров плана, продольного и поперечного профилей, а также других параметров, зависящих от скорости движения, принимают по таблице 5.1а.

Таблица 5.1а (в ред. Изменения № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

Категория дороги	Расчетные скорости, км/ч
	Основные	Допускаемые на трудных участках местности
	Основные	пересеченной	горной
IА	150	120	80
IБ	120	100	60
IВ	100	100	60
(в ред. Изменения № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр) II
120	100	60	III
100	80	50	IV
80	60	40	V
60	40	30

Расчетные скорости, установленные в таблице 5.1а для трудных участков пересеченной и горной местности, допускается принимать только при соответствующем технико-экономическом обосновании с учетом местных условий для каждого конкретного участка проектируемой дороги.

Расчетные скорости на смежных участках автомобильных дорог не должны отличаться более чем на 20%.

При разработке проектов реконструкции и капитального ремонта автомобильных дорог по нормам категорий IБ, IВ и II допускается при технико-экономическом обосновании сохранять элементы плана, продольного и поперечного профилей (кроме числа полос движения) на отдельных участках существующих дорог, если они соответствуют расчетной скорости, установленной для дорог категории III, а по нормам категорий III, IV — на категорию ниже соответственно.

Для подъездных автомобильных дорог к промышленным предприятиям по нормам категорий IБ и II при наличии в составе движения более 70% грузовых автомобилей или при протяженности дороги менее 5 км следует принимать расчетные скорости, соответствующие категории III.

Примечание. При наличии вдоль трассы автомобильных дорог капитальных дорогостоящих сооружений и лесных массивов, а также в случаях пересечения дорогами земель, занятых особо ценными сельскохозяйственными культурами и садами, в пределах населенного пункта, при технико-экономическом обосновании (согласно 4.8), допускается принимать расчетные скорости, установленные в таблице 5.1а для трудных участков пересеченной местности.

Расчетные нагрузки (в ред. Изменения № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

5.2 Расчетная нагрузка должна быть указана в задании на проектирование. Если в задании на проектирование расчетная нагрузка не оговорена, то расчетную нагрузку следует принять исходя из состава транспортного потока на период окончания межремонтного срока службы дорожной одежды.

Расчет на прочность дорожной одежды основных полос движения ведется на многократное воздействие кратковременной нагрузки расчетного автомобиля, укрепленных обочин и различного рода площадок для стоянки автомобилей — на однократное длительное воздействие расчетного автомобиля.

В зависимости от состава движения в перспективный период, равный межремонтному сроку службы дорожной одежды, в качестве расчетной нагрузки может быть принята нормативная статическая нагрузка на одиночную ось расчетного автомобиля, равная:

для капитальных дорожных одежд — 115 кН;
для облегченных и переходных дорожных одежд — 100 кН.

Проектирование дорожных одежд следует выполнять по соответствующим нормативным документам, технической документации и рекомендациям по проектированию дорожных одежд и назначению межремонтных сроков их службы. Дорожную одежду всех полос проезжей части автомобильных дорог и городских улиц следует проектировать на ту же расчетную нагрузку, что и одежду крайней справа полосы.

План и продольный профиль

5.3 В качестве элементов трассы, определяющих план и продольный профиль, следует принимать прямые и кривые постоянной и переменной кривизны. При назначении элементов плана и продольного профиля в качестве основных параметров рекомендуется принимать:

продольные уклоны — не более 30‰ ;

радиусы кривизны:

для кривых в плане — не менее 3000 м,

для кривых в продольном профиле:

выпуклых — не менее 70000 м,

вогнутых — не менее 8000 м;

длины криволинейных участков продольного профиля:

непрерывно выпуклых — не менее 300 м,

непрерывно вогнутых — не менее 100 м.

Трассу прокладывают из условия плавного сопряжения элементов плана трассы и переломов проектной линии продольного профиля с учетом расчетной скорости и проектных решений в поперечном профиле. Рекомендуемые радиусы выпуклых кривых — не менее 20000 м, вогнутых кривых — не менее 6000 м.

При этом следует обеспечить для кривых в плане:

скорость нарастания центробежного ускорения — не более 1,0 м/с3;

коэффициент поперечной силы — в соответствии с таблицей 5.2;

для кривых в профиле:

расстояние видимости для остановки автомобилей — не менее 450 м;

расстояние видимости встречного автомобиля — не менее 750 м;

центробежное ускорение — 0,4 — 0,5 м/с2.

Примечание. На криволинейных участках плана трассы с нелинейным изменением кривизны следует проверять расчетом максимальную скорость нарастания центробежного ускорения. При проектировании плана и профиля следует учитывать возможность реконструкции трассы и не принимать минимально допустимые параметры трассы.

Таблица 5.2

Расчетная скорость, км/ч	150	120	100	80	60	50	40	30
Коэффициент поперечной силы	0,08	0,09	0,12	0,14	0,17	0,19	0,23	0,28

5.4 Если по условиям местности не представляется возможным выполнить требования 5.3 или выполнение их связано со значительными объемами работ и стоимостью строительства дороги, при проектировании допускается снижать нормы на основе технико-экономического сопоставления вариантов с учетом указаний 4.8. При этом предельно допустимые нормы надлежит принимать по таблице 5.3 исходя из расчетных скоростей движения по категориям дорог, приведенных в таблице 5.1а.

Таблица 5.3

Расчетная скорость, км/ч	Наибольшие продольные уклоны, ‰	Наименьшие радиусы кривых, м
		в плане		в продольном профиле
		в плане		выпуклых	вогнутых
		Основные	В горной местности	выпуклых	Основные	В горной местности
150	30	1200	1000	30000	8000	4000
120	40	800	600	15000	5000	2500
100	50	600	400	10000	3000	1500
80	60	300	250	5000	2000	1000
60	70	150	125	2500	1500	600
50	80	100	100	1500	1200	400
40	90	60	60	1000	1000	300
30	100	30	30	600	600	200

Длины участков продольного профиля, запроектированных выпуклыми и вогнутыми кривыми, допускается уменьшать по сравнению со значениями, приведенными в 5.3, при условии обеспечения расстояний видимости, соответствующих расчетной скорости.

В случаях необходимости резкого изменения направления дорог категорий II — V в горных условиях допускается устройство серпантина.

В особо трудных условиях горной и пересеченной местности (за исключением мест с абсолютными отметками более 3000 м над уровнем моря) для участков протяженностью до 500 м при обосновании с учетом 4.8 допускается увеличение значений наибольших продольных уклонов, приведенных в таблице 5.3, но не более чем на 20‰ .

При сооружении в горной и пересеченной местности проезжей части дорог категории I раздельно для направления на подъем и на спуск продольные уклоны для направлений спусков допускается увеличивать по сравнению с уклонами для движения на подъем, но не более чем на 20‰ .

5.5 При назначении параметров элементов плана, продольного и поперечного профилей дорог по нормам, допускаемым 5.4, проводят оценку проектных решений по показателям скорости, безопасности движения и пропускной способности, в том числе в неблагоприятные периоды года.

5.6 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

5.7 Во всех случаях, когда смежные элементы плана трассы в месте их сопряжения отличаются по кривизне более чем 1/2000, предусматривают их плавное сопряжение кривыми с переменной кривизной — переходными кривыми.

Таблица 5.4 исключена с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

Длины переходных кривых (особенно на дорогах категорий I — II) должны определяться не условиями кинематики (скорость нарастания ускорения), а по зрительному восприятию. При этом их длины должны составлять 150 — 200 м. Наименьшие длины переходных кривых с линейным законом изменения кривизны (клотоид), сопрягающих прямые и кривые, в зависимости от радиуса этих кривых следует принимать по таблице 5.5.

Таблица 5.5

Радиус круговой кривой, м	30	50	60	80	100	150	200	250	300	400	500	600 — 1000	1000 — 2000
Длина переходной кривой, м	30	35	40	45	50	60	70	80	90	100	110	120	100

5.8 Наибольшие продольные уклоны на участках кривых в плане малых радиусов следует уменьшать согласно таблице 5.6.

Таблица 5.6

Радиус кривой в плане, м	50	45	40	35	30
Уменьшение наибольших продольных уклонов по сравнению с указанными в таблице 5.3, ‰ , не менее	10	15	20	25	30

5.9 Ширину полос расчистки леса и кустарника, величину срезки откосов выемки и расстояние переноса строений на участках кривых в плане с внутренней стороны в целях обеспечения видимости определяют расчетом; при этом уровень срезки откосов выемки принимают одинаковым с уровнем бровки земляного полотна.

5.10 Длину участка с затяжным уклоном в горных условиях определяют в зависимости от величины уклона, но она не должна превышать значений, приведенных в таблице 5.7.

Таблица 5.7

Продольный уклон, ‰	Длина участка, м, при высоте над уровнем моря, м
Продольный уклон, ‰	1000	2000	3000	4000
60	2500	2200	1800	1500
70	2200	1900	1600	1300
80	2000	1600	1500	1100
90	1500	1200	1000	-

5.11 На трудных участках дорог в горной местности допускаются затяжные уклоны (более 60‰ ) с обязательным включением участков с уменьшенными продольными уклонами ( 20‰ и менее) или площадок для остановки автомобилей с расстояниями между ними не более длин участков, указанных в таблице 5.7.

Размеры площадок для остановки автомобилей определяются расчетом, но должны назначаться не менее чем на 3 — 5 грузовых автомобилей, а выбор места их расположения определяют из условий безопасности стоянки, исключающей возможность появления осыпей, камнепадов и, по возможности, у источников воды.

Независимо от наличия площадок на затяжных спусках с уклонами более 50‰ предусматривают противоаварийные съезды, которые устраивают перед кривыми малых радиусов, расположенными в конце спуска, а также на прямых участках спуска через каждые 0,8 — 1,0 км. Элементы противоаварийных съездов определяют расчетом из условия безопасной остановки автопоезда.

5.12 Параметры элементов серпантина принимают по таблице 5.8.

Таблица 5.8

Параметры элементов серпантина	Параметры серпантина при расчетной скорости движения, км/ч
Параметры элементов серпантина	30	20	15
Наименьший радиус кривых в плане, м	30	20	15
Поперечный уклон проезжей части на вираже, ‰	60	60	60
Длина переходной кривой, м	30	25	20
Уширение проезжей части, м	2,2	3,0	3,5
Наибольший продольный уклон в пределах серпантина, ‰	30	35	40

Серпантины радиусом менее 30 м допускаются только на дорогах категорий IV и V при запрещении движения автопоездов габаритом по длине свыше 11 м.

5.13 Расстояние между концом сопрягаемой кривой одного серпантина и началом сопрягающей кривой другого следует принимать возможно большим, но не менее 400 м для дорог категорий II и III, 300 м — для дорог категории IV и 200 м — для дорог категории V.

5.14 Проезжую часть на серпантине допускается уширять на 0,5 м за счет внешней обочины, а остальную часть уширения предусматривают за счет внутренней обочины и дополнительного уширения земляного полотна.

Условия видимости

5.15 Расстояние видимости на всем протяжении дороги должно быть не менее остановочного пути до препятствия. Наименьшие расстояния видимости следует принимать по таблице 5.9.

Таблица 5.9

Расчетная скорость, км/ч	Наименьшее расстояние видимости, м
Расчетная скорость, км/ч	для остановки	встречного автомобиля	при обгоне
150	300	-	-
120	250	450	800
100	200	350	700
80	150	250	600
60	85	170	500
50	75	130	400
40	55	110	-
30	45	90	-
20	25	50	-

Наименьшее расстояние видимости для остановки должно обеспечивать видимость любых предметов, имеющих высоту 0,2 м и более, находящихся на середине полосы движения, с высоты глаз водителя автомобиля, равной 1,0 м от поверхности проезжей части. Расстояние видимости наряду с расчетной скоростью является основным параметром для определения геометрических элементов в плане и продольном профиле с учетом поперечного профиля.

При сооружении в горной местности участков подходов дорог к тоннелям элементы плана и профиля назначают, исходя из условий обеспечения необходимой видимости при заданной расчетной скорости.

5.16 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

5.17 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

Таблица 5.10 исключена с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

5.18 В пересеченной местности для осуществления обгонов необходимо не реже чем через 3 — 4 км устраивать на прямых и кривых больших радиусов специальные обгонные участки с обеспеченной видимостью. Минимальную длину обгонного участка следует принимать в зависимости от расчетной скорости движения, геометрических параметров участка автомобильной дороги и состава движения.

Таблица 5.11 исключена с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

5.19 Во всех случаях, где по местным условиям возможно попадание на дорогу с придорожной полосы людей и животных, следует обеспечить боковую видимость прилегающей к дороге полосы на расстоянии 25 м от кромки проезжей части для дорог категорий I — III и 15 м для дорог категорий IV и V.

Поперечный профиль

5.20 Основные параметры поперечного профиля проезжей части и земляного полотна автомобильных дорог принимают в зависимости от их категории по таблице 5.12.

Таблица 5.12		(таблица 5.12 в ред. Изменения № 1, утв. Приказом	Минстроя России от 16.12.2016 № 985/пр)
Таблица 5.12		(таблица 5.12 в ред. Изменения № 1, утв. Приказом		Ширина земляного полотна, м	Категория дороги		Число полос движения	Ширина, м	полосы движения
укрепленной полосы обочины	центральной разделительной полосы	остановочной полосы	обочины, см. 5.21	укрепленной полосы на разделительной полосе	28,5 и более	IА	4 и более в каждом направлении 3,75	-	См. 5.28
6 <*>	Не менее 2,50,	остановочной полосы	см. 5.22	3,75		1	27,5 и более IБ	3,75	-
5 <*>	2,50,	см. 5.22	3,75	1		22,5 и более	IВ 4	3,75/3,50	0,75/0,50
-	2,50,	см. 5.22	3,75	1	15 и более		II 2	3,75/3,50	0,75/0,50
-	2,50,	см. 5.22	3,75/2,5	-	12		III	2	3,5
0,50	-	-	2,5	-	10		IV	2	3,0
0,50 - - 2,0 - <*> Наименьшая ширина центральной разделительной полосы согласно 5.29.

Примечания

1. Ширину центральной разделительной полосы с ограждением по оси на дорогах категории IВ допускается принимать равной ширине полосы для установки ограждения плюс полоса безопасности. Ширину полосы безопасности следует определять в зависимости от типа ограждения (жесткое, нежесткое).

2. Ширину полосы движения на дорогах категорий I — II следует назначать на основе технико-экономических расчетов в зависимости от состава движения.

3. В обоснованных случаях на дорогах категории II допускается устройство четырехполосной проезжей части с шириной полосы движения 3,5 м при расчетной скорости движения не более 100 км/ч.

5.21 Ширину обочин дорог на особо трудных участках горной местности, на участках, проходящих по особо ценным земельным угодьям, а также в местах с переходно-скоростными полосами и с дополнительными полосами на подъем при технико-экономическом обосновании, с разработкой мероприятий по организации и безопасности движения допускается уменьшать до 1,5 м — для дорог категорий IА, IБ, IВ и II и до 1 м — для дорог остальных категорий.

5.22 Остановочные полосы являются обязательными элементами автомагистралей и скоростных дорог на всем их протяжении и устраиваются с обоих сторон шириной 2,5 м.

5.23 Число полос движения на дорогах категории I устанавливают в зависимости от интенсивности движения и рельефа местности по таблице 5.13.

Таблица 5.13

(таблица 5.13 в ред. Изменения № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

Рельеф местности	Интенсивность движения, ед./сут	Число полос движения
Равнинный и пересеченный	Свыше 7000 до 20000	4
	« 20000 » 40000	6
	« 40000»	8
Горный	Свыше 7000 до 17000	4
	« 17000 » 35000	6
	« 35000»	8

При последующей реконструкции дороги ширину полосы отвода и параметры искусственных сооружений и земляного полотна рассчитывают на перспективное число полос движения.

При определении сроков последующей реконструкции с увеличением числа полос движения следует исходить из достигаемого на определенный период уровня удобств движения.

Необходимое число полос движения определяется технико-экономическим расчетом из условия минимума интегральных дисконтированных затрат. При этом учитывают рациональную загрузку дороги, характеризуемую коэффициентом загрузки.

В таблице 5.14 приведены предельные значения коэффициентов загрузки, соответствующие предельным условиям функционирования дорог различного назначения, требующих реконструкции.

Таблица 5.14

Автомобильные дороги	Категория	Коэффициент загрузки дороги
Подъездные к аэропортам классов I и II, морским и речным портам группы I и II	IА	0,60
Автомагистрали, скоростные магистральные дороги	IА, IБ	0,65
Обычные дороги	IВ, II и III	0,70

Проектирование автомобильных дорог с многополосной проезжей частью следует обосновывать технико-экономическим расчетом путем сопоставления с вариантами сооружения дорог по раздельным направлениям.

5.24 Дополнительной полосой для тихоходных транспортных средств является правая полоса движения, которая в конце вливается в основную полосу, находящуюся слева от нее. Дополнительные полосы проезжей части для грузового транспорта в сторону подъема следует предусматривать на участках дорог категории II (независимо от количества полос движения), а также на участках дорог категории III при интенсивности движения свыше 2000 ед./сут (достигаемой в первые пять лет эксплуатации), при продольном уклоне более 30‰ и длине участка свыше 1 км, при уклоне более 40‰ и длине участка свыше 0,5 км.

Ширину дополнительной полосы движения принимают равной 3,5 м на всем протяжении подъема.

Протяженность дополнительной полосы за подъемом принимают по таблице 5.15.

Таблица 5.15

(таблица 5.15 в ред. Изменения № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

Интенсивность движения в сторону подъема, ед./сут	2000	2500	3250	4000 и более
Общая протяженность полосы за пределами подъема, м	50	100	150	200

Переход к уширенной проезжей части следует осуществлять на участке длиной 60 м.

5.25 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

5.26 На участках дорог категории V с уклонами более 60‰ в местах с неблагоприятными гидрологическими условиями и с легкоразмываемыми грунтами, с уменьшенной шириной обочин предусматривают устройство разъездов. Расстояния между разъездами принимают равными расстояниям видимости встречного автомобиля, но не более 1 км. Ширину земляного полотна и проезжей части на разъездах принимают по нормам дорог категории IV, а наименьшую длину разъезда — 30 м. Переход от однополосной проезжей части к двухполосной осуществляют на протяжении 10 м.

5.27 Ширина насыпей автомобильных дорог поверху на участке примыкания к мостам и путепроводам длиной не менее 10 м должна превышать расстояние между перилами искусственных сооружений на 0,5 м в каждую сторону. Переход от уширенного земляного полотна к нормативному выполняют на длине 15 — 25 м.

5.28 Ширину разделительной полосы на участках дорог, где в перспективе может потребоваться увеличение числа полос движения, увеличивают на 7,5 м по сравнению с показателями таблицы 5.12 и принимают равной: не менее 13,5 м — для дорог категории IА, не менее 12,5 м — для дорог категории IБ.

Поверхности разделительных полос в зависимости от их ширины, применяемых грунтов, вида укрепления и природно-климатических условий придают уклон к середине разделительной полосы или в сторону проезжей части. При уклоне поверхности разделительной полосы к середине предусматривают устройство специальных коллекторов для отвода воды.

5.29 Ширину разделительной полосы на участках дорог категории I, проложенных в горной местности, на искусственных сооружениях (мостов, путепроводах), при устройстве дорог в застроенных районах и т.п., при технико-экономическом обосновании допускается уменьшать до ширины, равной ширине полосы для установки ограждений плюс 2 м.

Переход от уменьшенной ширины разделительной полосы к ширине полосы, принятой на дороге, следует осуществлять с обеих сторон с отгоном 100:1.

Разделительные полосы предусматривают с разрывами через 5 — 7 км для организации пропуска движения автотранспортных средств и для проезда специальных машин в периоды ремонта дорог. Величину разрыва устанавливают расчетом с учетом состава транспортного потока и радиуса поворота автомобиля или, если не производится расчет, величиной 30 м. В периоды, когда они не используются, их следует закрывать специальными съемными ограждающими устройствами.

5.30 Проезжую часть предусматривают с двускатным поперечным профилем на прямолинейных участках дорог всех категорий и, как правило, на кривых в плане радиусом 3000 м и более для дорог категории I и радиусом 2000 м и более — для дорог других категорий.

На кривых в плане меньшим радиусом предусматривают устройство проезжей части с односкатным поперечным профилем (виражей), исходя из условий обеспечения безопасности движения автомобилей с наибольшими скоростями при данных радиусах кривых.

5.31 Поперечные уклоны проезжей части (кроме участков кривых в плане, на которых предусматривается устройство виражей) принимают в зависимости от числа полос движения и климатических условий по таблице 5.16.

Таблица 5.16

Категория дороги

Поперечный уклон, %	Дорожно-климатические зоны
	I
	II, III	IV	V	I
				а) при двускатном поперечном профиле каждой проезжей части
15	25	25	20	(в ред. Изменения № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)
б) при односкатном профиле:
			первая и вторая полосы от разделительной полосы	15
20	20	15	третья и последующие полосы	20
25	25	20	II — IV	15
20	20	15		На гравийных и щебеночных покрытиях поперечный уклон принимают 25 - 30‰ , а на покрытиях из грунтов, укрепленных местными материалами, и на мостовых из колотого и булыжного камня — 25 - 35‰ .

5.32 Поперечные уклоны обочин при двускатном поперечном профиле следует принимать на 10 - 30‰ больше поперечных уклонов проезжей части. В зависимости от климатических условий и типа укрепления обочин допускаются следующие величины поперечных уклонов:

30 - 40‰ — при укреплении с применением вяжущих;

40 - 60‰ — при укреплении гравием, щебнем, шлаком или замощении каменными материалами и бетонными плитами;

50 - 60‰ — при укреплении дернованием или засевом трав.

Для районов с небольшой продолжительностью снегового покрова и отсутствием гололеда для обочин, укрепленных дернованием, может быть допущен уклон 50 - 80‰ .

Примечание. При устройстве земляного полотна из крупно- и среднезернистых песков, а также из тяжелых суглинистых грунтов и глин уклон обочин, укрепленных засевом трав, допускается принимать равным 40‰ .

5.33 Односкатный поперечный профиль закругления (вираж) следует предусматривать при радиусах кривизны меньше, чем 3000 м для дорог категории I и 2000 м — для дорог категорий II — V. Уклоны виража на всем участке круговой кривой назначают в зависимости от радиусов кривизны по таблице 5.17.

Таблица 5.17

(таблица 5.17 в ред. Изменения № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

Радиусы кривых в плане, м	Поперечный уклон проезжей части на виражах, ‰
	основной, наиболее распространенный		в районах с частым гололедом
	на дорогах категорий I — V	на подъездных дорогах к промышленным предприятиям	в районах с частым гололедом
От 3000 до 1000 для дорог категории I	25 — 40	-	20 — 30
От 2000 до 1000 для дорог категорий II — V	25 — 40	-	20 — 30
От 1000 до 800	30 — 50	-	30 — 40
« 800 » 700	30 — 50	20	30 — 40
« 700 » 650	40 — 50	20	40
« 650 » 600	60	20	40
« 600 » 500	60	20 — 30	40
« 500 » 450	60	30 — 40	40
« 450 » 400	60	40 — 60	40
« 400 и менее»	60	60	40
Примечание. Меньшие значения поперечных уклонов на виражах соответствуют бульшим радиусам кривых, а бульшие значения — меньшим радиусам. К районам с частой гололедицей относятся районы, в которых обледенение покрытия проезжей части автомобильных дорог при понижении температуры (ниже 0 °C) после оттепели и осаждения атмосферной влаги на охлажденную поверхность составляет более 10 дней в году.

Если расстояние между двумя смежными закруглениями, обращенными радиусами в одну сторону, меньше суммы длин отгонов виражей для этих закруглений, то между ними предусматривают также непрерывно односкатный профиль с уклоном этих виражей. При этом минимальный уклон односкатного профиля должен быть не менее 20‰ , а дополнительный продольный уклон наружной кромки проезжей части по отношению к проектному продольному уклону не должен превышать соответствующие значения, принимаемые для участков отгона виража согласно 5.34.

В районах с незначительной продолжительностью снегового покрова и редкими случаями гололеда наибольший поперечный уклон проезжей части на виражах допускается принимать до 80‰ .

Абзац исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

5.34 Переход от двускатного профиля дороги к односкатному следует осуществлять на переходной кривой на предшествующем виражу прямолинейном и криволинейном участках трассы, радиусы кривизны которых больше значений, приведенных в 5.30. Длину участка отгона виража определяют из условия обеспечения минимального и максимального дополнительного уклона наружной кромки проезжей части по отношению к проектному продольному уклону.

Виражи на многополосных дорогах категории I рекомендуется предусматривать с раздельными поперечными уклонами для проезжих частей разных направлений и необходимыми мероприятиями по отводу воды с проезжих частей и разделительной полосы.

На вираже поперечный уклон обочин и уклон проезжей части дороги принимают один и тот же. Допускается на верховой стороне в поперечном профиле обратный уклон обочины на виражах во избежание загрязнения покрытия проезжей части, для обеспечения водоотвода и безопасности дорожного движения (установка барьерного ограждения).

Переход от нормального уклона обочин при двускатном профиле к уклону проезжей части рекомендуется производить на протяжении 10 м до начала отгона виража.

Максимальный дополнительный продольный уклон наружной кромки проезжей части по отношению к проектному продольному уклону на участках отгона виража принимают по таблице 5.18. Минимальный дополнительный продольный уклон в любой точке поверхности проезжей части на участке отгона виража не должен быть менее 3‰ .

Таблица 5.18

Категория дороги	Тип местности	Максимальный дополнительный продольный уклон, ‰
I и II	Любой	5
III — V	В равнинной местности	10
III — V	В горной местности	20

5.35 При радиусах кривых в плане 1000 м и менее предусматривают уширение проезжей части с внутренней стороны за счет обочин, с тем чтобы ширина обочин была не менее 1,5 м для дорог категорий I и II и не менее 1 м — для дорог остальных категорий.

Величины полного уширения двухполосной проезжей части дорог на криволинейных участках плана переменной кривизны должны быть пропорциональны кривизне трассы в каждой ее точке в соответствии с таблицей 5.19.

Таблица 5.19

Радиусы кривых в плане, м	Значение уширения, м, для автомобилей и автопоездов с расстоянием от переднего бампера до задней оси автомобиля или автопоезда, м
Радиусы кривых в плане, м	автомобилей — 7 и менее, автопоездов — 11 и менее	13	15	18
1000	-	-	-	0,4
850	-	0,4	0,4	0,5
650	0,4	0,5	0,5	0,7
575	0,5	0,6	0,6	0,8
425	0,5	0,7	0,7	0,9
325	0,6	0,8	0,9	1,1
225	0,8	1,0	1,0	1,5
140	0,9	1,4	1,5	2,2
95	1,1	1,8	2,0	3,0
80	1,2	2,0	2,3	3,5
70	1,3	2,2	2,5	-
60	1,4	2,8	3,0	-
50	1,5	3,0	3,5	-
40	1,8	3,5	-	-
30	2,2	-	-	-

При недостаточной ширине обочин для размещения уширений проезжей части с соблюдением этих условий предусматривают соответствующее уширение земляного полотна. Уширение проезжей части выполняют пропорционально расстоянию от начала криволинейного участка трассы, после которого радиусы кривизны меньше 2000 м.

Полное уширение проезжей части для дорог с четырьмя полосами движения и более увеличивают соответственно числу полос, а для однополосных дорог — уменьшают в два раза по сравнению с указанными в таблице 5.19.

В горной местности в виде исключения допускается размещать уширения проезжей части на кривых в плане частично с внешней стороны закругления.

Целесообразность применения кривых с уширениями проезжей части более 2 — 3 м необходимо обосновывать сопоставлением с вариантами увеличения радиусов кривых в плане, при которых не требуется устройств таких уширений.

Трассирование с учетом ландшафта

5.36 Трассу вновь строящихся дорог, а при технико-экономическом обосновании и реконструируемых дорог, следует предусматривать в виде плавной линии в пространстве. При этом необходима взаимная увязка элементов плана, продольного и поперечного профилей между собой и с окружающим ландшафтом, с оценкой их влияния на условия движения и зрительное восприятие дороги с учетом требований настоящего подраздела.

Плавность дороги проверяют расчетом через видимую кривизну ведущей линии и видимую ширину проезжей части в экстремальной точке в картинной плоскости. Для оценки зрительной ясности дороги рекомендуется построение перспективных изображений дороги.

Для дорог категорий I и II не допускается сочетание продольных уклонов, кривых в плане и продольном профиле с такими величинами, при которых создается впечатление провалов.

5.37 Кривые в плане и продольном профиле рекомендуется совмещать. При этом кривые в плане должны быть на 100 — 150 м длиннее кривых в продольном профиле, а смещение вершин кривых должно быть не более 1/4 длины меньшей из них.

Следует избегать сопряжений концов кривых в плане с началом кривых в продольном профиле. Расстояние между ними должно быть не менее 150 м. Если кривая в плане расположена в конце спуска длиной свыше 500 м и с уклоном более 30‰ , то радиус ее должен быть увеличен не менее чем в 1,5 раза по сравнению с величинами, приведенными в таблице 5.3, с совмещением кривой в плане и вогнутой кривой в продольном профиле в конце спуска.

5.38 Длину прямых в плане следует ограничивать согласно таблице 5.20.

Таблица 5.20

Категория дороги	Предельная длина прямой в плане, м, на местности
Категория дороги	равнинной	пересеченной
I	3500 — 5000	2000 — 3000
II, III	2000 — 3500	1500 — 2000
IV, V	1500 — 2000	1500

5.39 Минимальные радиусы смежных кривых в плане и максимальные скорости нарастания центробежного ускорения смежных переходных кривых рекомендуется назначать одинаковыми или различающимися не более чем в 1,3 раза.

5.40 При малых углах поворота дороги в плане следует применять радиусы круговых кривых не менее указанных в таблице 5.21.

Таблица 5.21

Угол поворота, град	1	2	3	4	5	6	7 — 8
Наименьший радиус круговой кривой, м	30000	20000	10000	6000	5000	3000	2500

5.41 Между двумя кривыми в плане, направленными в одну сторону, не рекомендуется проектировать прямую вставку менее 100 м. В этом случае целесообразно заменить эти кривые одной кривой большего радиуса. При длине 100 — 300 м прямую вставку следует заменять переходной кривой большего радиуса. Прямая вставка как самостоятельный элемент трассы допускается для дорог категорий I и II при ее длине более 700 м, для дорог категорий III и IV — более 300 м.

5.42 Недопустимы на участках прямых в плане длинные прямые вставки в продольном профиле. Их предельные длины приведены в таблице 5.22.

Таблица 5.22

Радиус вогнутой кривой в продольном профиле, м	Алгебраическая разность продольных уклонов, ‰
	20	30	40	50	60	80	100
	Наибольшая длина прямой вставки в продольном профиле, м
Для дорог категорий I и II
4000	150	100	50	0	0	0	-
8000	360	250	200	170	140	110	-
12000	680	500	400	350	250	200	-
20000	-	-	850	700	600	550	-
25000	-	-	-	-	900	800	-
Для дорог категорий III и IV
2000	120	100	50	0	0	0	0
6000	550	440	320	220	140	60	0
10000	-	-	680	600	420	300	200
15000	-	-	-	-	-	800	600

5.42а При сопряжении выпуклой и вогнутой кривых в продольном профиле радиус выпуклой кривой не должен более чем в два раза превышать радиус вогнутой кривой.

Велосипедные, пешеходные дорожки и тротуары (в ред. Изменения № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

5.43 Велосипедные дорожки устраивают за пределами проезжей части дорог при соотношениях интенсивностей движения автомобилей и велосипедистов, указанных в таблице 5.23.

Таблица 5.23

Интенсивность движения автомобилей (суммарная в двух направлениях), авт./ч	До 400	600	800	1000	1200
Расчетная интенсивность движения велосипедистов, вел./ч	70	50	30	20	15

В сельских поселениях велосипедные дорожки могут быть совмещены с пешеходными.

5.44 Велосипедные дорожки располагают на отдельном земляном полотне, у подошвы насыпей и за пределами выемок или на специально устраиваемых бермах.

На подходах к искусственным сооружениям велосипедные дорожки допустимо размещать на обочине с отделением их от проезжей части ограждениями или разделительными полосами.

5.45 Ширина разделительной полосы между автомобильной дорогой и параллельной или свободно трассируемой велосипедной дорожкой должна быть не менее 1,5 м. В стесненных условиях допускается разделительная полоса шириной 1,0 м, возвышающаяся над проезжей частью не менее чем на 0,15 м, с окаймлением бордюром.

5.46 Основные параметры велосипедных дорожек приведены в таблице 5.24.

Таблица 5.24

Нормируемый параметр	Рекомендуемые значения
Нормируемый параметр	при новом строительстве	минимальные при благоустройстве и в стесненных условиях
Расчетная скорость движения, км/ч	25	15
Ширина проезжей части, м, для движения:
однополосного одностороннего	1,0	0,75
двухполосного одностороннего	1,75	1,50
двухполосного со встречным движением	2,50	2,00
Велопешеходная дорожка с разделением пешеходного и велосипедного движения	4,00 <*>	3,25 <**>
Велопешеходная дорожка без разделения пешеходного и велосипедного движения	2,50 <***>	2,00 <****>
Велосипедная полоса	1,20	0,90
Ширина обочин велосипедной дорожки, м	0,5	0,5
Наименьший радиус кривых в плане, м:
при отсутствии виража	50	15
при устройстве виража	20	10
Наименьший радиус вертикальных кривых, м:
выпуклых	500	400
вогнутых	150	100
Наибольший продольный уклон, ‰	60	70
Поперечный уклон проезжей части, ‰	20	20
Уклон виража, ‰ , при радиусе:
10 — 20 м	Более 40	30
20 — 50 м	30	20
50 — 100 м	20	15 — 20
Габарит по высоте, м	2,50	2,25
Минимальное расстояние до бокового препятствия, м	0,50	0,50
<> Ширина пешеходной дорожки 1,5 м, велосипедной — 2,5 м. <> Ширина пешеходной дорожки 1,5 м, велосипедной — 1,75 м. <> При интенсивности движения не более 30 вел./ч и 15 пеш./ч. <**> При интенсивности движения не более 30 вел./ч и 50 пеш./ч.

Однополосные велосипедные дорожки располагают с наветренной стороны от дороги (в расчете на господствующие ветры в летний период), двухполосные — при возможности по обеим сторонам дороги.

5.47 Велосипедные дорожки должны иметь твердое покрытие из асфальтобетона, бетона или каменных материалов, обработанных вяжущим.

Тротуары предусматривают в соответствии с требованиями СП 42.13330.

6. Пересечения и примыкания

Пересечения и примыкания автомобильных дорог

6.1 Пересечения и примыкания автомобильных дорог проектируют, исходя из категорий пересекаемых дорог с учетом перспективной интенсивности и состава движения по отдельным направлениям. При проектировании учитывают возможность стадийного развития узла.

6.2 Пересечения и примыкания дорог в плане проектируют на прямых участках или на кривых радиусами не менее 2000 м — на дорогах категорий IА, IБ, IВ и II и с радиусами не менее 800 м — на дорогах категорий III и IV.

Продольные уклоны дорог на подходах к пересечениям и примыканиям в одном уровне на протяжении расстояний видимости для остановки автомобиля (согласно таблице 5.9) не должны превышать 40‰ , чтобы обеспечить безопасные маневры для торможения, разгона, перестроения и поворота.

6.3 При проектировании пересечений (примыканий) различают главные и по отношению к ним второстепенные дороги различных категорий в сложившейся дорожной сети на автомобильных дорогах категорий I — III, количество пересечений, съездов и въездов должно быть возможно меньшим. Пересечения и примыкания на дорогах категории IА вне пределов населенных пунктов предусматривают не чаще чем через 10 км, на дорогах категорий IБ и II — 5 км, а на дорогах категории III — 2 км с учетом конкретных условий (застройка, начертание существующей сети дорог и т.д.).

6.4 Все (кроме сезонных) съезды и въезды на подходах к дорогам категорий IБ, IВ, II и III должны иметь покрытия:

при песчаных, супесчаных и легких суглинистых грунтах — на протяжении 100 м;

при черноземах, глинистых, тяжелых и пылеватых суглинистых грунтах — 200 м.

Протяженность покрытий въездов на дороги категории IV предусматривают в два раза меньше, чем покрытий въездов на дороги категорий I — III.

Обочины на съездах и въездах при длине, установленной в настоящем пункте, следует укреплять на ширину не менее 0,5 — 0,75 м.

6.5 Полевые дороги и скотопрогоны при пересечении с дорогами категорий I — III следует отводить под ближайшие искусственные сооружения с их соответствующим обустройством.

В случае отсутствия таких сооружений на участках дорог протяженностью свыше 2 км при необходимости предусматривают их устройство.

Габариты искусственных сооружений для полевых дорог и скотопрогонов при отсутствии специальных требований заинтересованных организаций принимают по таблице 6.1.

Таблица 6.1

Назначение сооружения	Ширина, м	Высота, м
Для полевых дорог	6	4,5
Для прогона скота	4	2,5

6.6 При проектировании строительства, реконструкции и капитального ремонта дорог необходимо предусматривать возможность безопасного перехода дорог пешеходами путем устройства пешеходных переходов в одном или разных уровнях в соответствии с требованиями нормативных документов и технической документации в области стандартизации.

Пешеходные переходы устраивают в местах концентрации пешеходного движения. Тип пересечения в одном или разных уровнях, их обустройство и количество устанавливают в зависимости от интенсивности пешеходного движения по согласованию с администрациями районов, муниципалитетов и местными органами ГИБДД.

Для вновь возводимых и реконструируемых автомобильных дорог категорий IА и IБ пешеходные переходы проектируют в разных уровнях с проезжей частью.

6.7 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

6.8 На территории малого населенного пункта протяженностью до 0,5 км устраивают не более двух наземных пешеходных переходов с интервалом 150 — 200 м; в крупных населенных пунктах протяженностью более 0,5 км интервал между пешеходными переходами должен быть не более 200 м. Места устройства наземных пешеходных переходов должны быть видимы с основной дороги на расстоянии не менее 150 м и должны располагаться с учетом сформировавшихся регулярных пешеходных потоков, остановок маршрутных транспортных средств, объектов притяжения пешеходов.

6.9 При устройстве пешеходных переходов в разных уровнях устанавливают ограничивающие пешеходные ограждения для исключения возможности выхода пешеходов на проезжую часть дороги, на искусственных сооружениях — удерживающие.

Подземные и надземные пешеходные переходы обозначаются соответствующими знаками, устанавливаемыми у лестничных сходов пешеходных тоннелей, мостов и путепроводов.

Пересечения и примыкания в одном уровне

6.10 Выбор типов пересечений и примыканий в одном и разных уровнях производится на основе технико-экономического сравнения вариантов с учетом категорий пересекающихся дорог, пропускной способности, безопасности и удобства движения по ним, стоимости строительства, затрат времени пассажиров, транспортных и дорожно-эксплуатационных расходов, стоимости отводимых под строительство земель.

6.11 Пересечения и примыкания автомобильных дорог в одном уровне проектируют в виде:

простых пересечений и примыканий при суммарной перспективной интенсивности движения менее 2000 приведенных ед./сут;

канализированных пересечений и примыканий с островками и зонами безопасности при суммарной перспективной интенсивности движения от 2000 до 8000 приведенных ед./сут;

кольцевых пересечений при суммарной перспективной интенсивности движения от 2000 до 8000 приведенных ед./сут и относительном равенстве интенсивностей движения на пересекающихся дорогах, при условии, что они отличаются не более чем на 20%, а количество автомобилей, совершающих левый поворот, составляет не менее 40% суммарной интенсивности движения на пересекающихся дорогах.

6.12 Круговая проезжая часть должна быть шириной не менее 11,25 м. Диаметр центрального островка принимают согласно расчету, но не менее 60 м. При этом длина зоны перераспределения потоков на кольцевых проездах развязки между двумя соседними примыканиями дорог должна быть не менее указанной в таблице 6.2.

Таблица 6.2

Длина зоны перераспределения автомобильных потоков на кольцевых проездах развязки

Длина зоны перераспределения, м	Пропускная способность зоны перераспределения потоков, приведенных ед./ч, при скорости, км/ч
Длина зоны перераспределения, м	40	50	60
30	700	550	400
60	1000	800	650
90	1200	950	800
120	1400	1150	950
150	1600	1350	1100
Примечание. Скорость автомобильного потока 40 км/ч обеспечивает максимальную пропускную способность развязки; скорость 60 км/ч — оптимальную расчетную скорость для движения грузовых автомобилей на развязках.

6.13 Выделение полос движения на основных дорогах направляющими островками без возвышения над проезжей частью предусматривают в виде разметки соответствующих зон.

6.14 В случае пересечений и примыканий дорог в одном уровне независимо от схемы пересечений при назначении угла пересечения следует учитывать обзор с места водителя. Оптимальный угол пересечения необходимо принимать в интервале 60° — 100°, считая от направления главной дороги к второстепенной против хода часовой стрелки. В случаях, когда транспортные потоки не пересекаются, а разветвляются или сливаются, допускается устраивать пересечения дорог под любым углом с учетом обеспечения требуемого расстояния видимости.

6.15 Наименьший радиус кривых при сопряжениях дорог в местах пересечений или примыканий в одном уровне принимают в зависимости от категории дороги, с которой происходит съезд, независимо от угла пересечения и примыкания при съездах с дорог:

категорий I, II — не менее 25 м;

категории III — 20 м;

категорий IV, V — 15 м.

При расчете на регулярное движение автопоездов (более 25% в составе потока) радиусы кривых на съездах следует увеличивать до 30 м.

Сопряжение дорог в одном уровне выполняют с применением переходных кривых.

6.16 На пересечениях и примыканиях автомобильных дорог в одном уровне должна быть обеспечена видимость пересекающего или примыкающего направления на расстояние, указанное в таблице 5.9, в зависимости от категорий пересекающихся дорог. Схемы обеспечения видимости представлены на рисунке 6.2.

Расположение примыканий на участках выпуклых кривых в продольном профиле и с внутренней стороны закруглений в плане допускается только при техническом обосновании.

6.17 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

6. Пересечения и примыкания

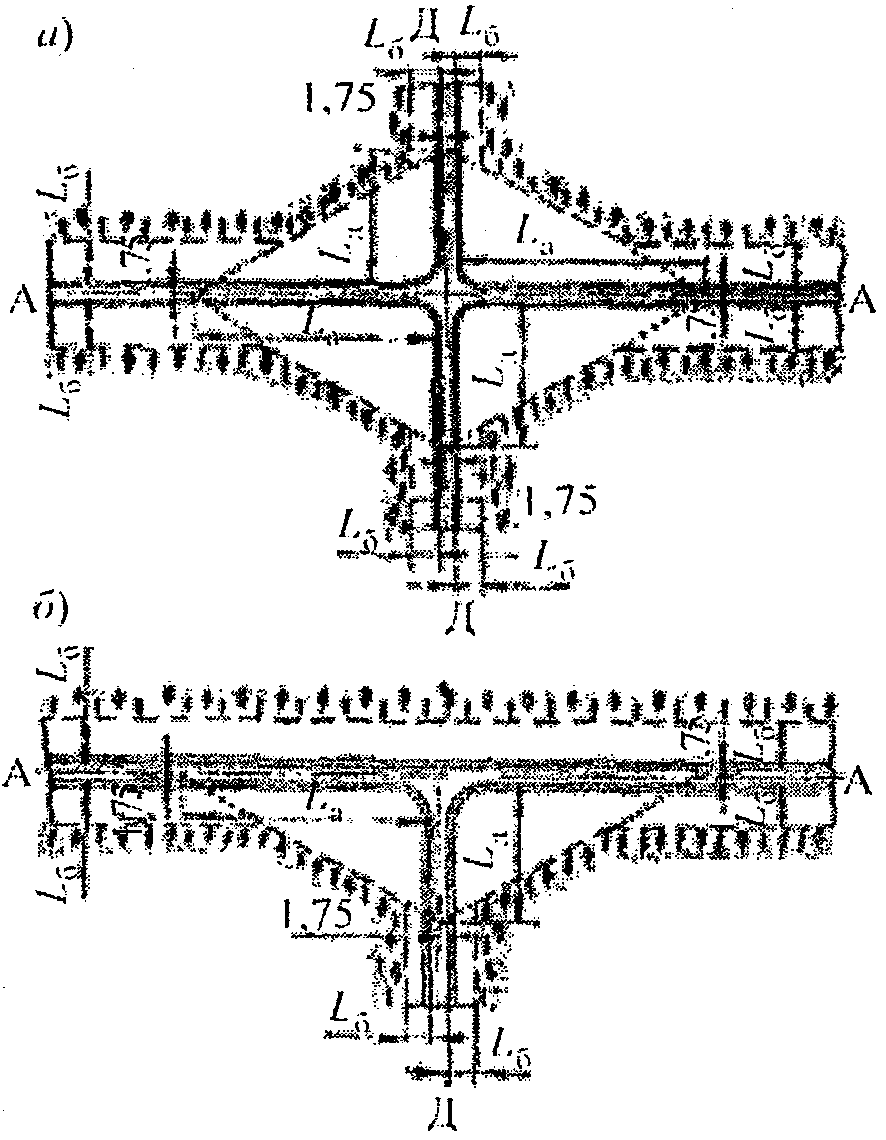

а — на пересечениях автомобильных дорог в одном уровне; б — на примыканиях автомобильных дорог в одном уровне; Lа и Lд — расстояние видимости поверхности дороги; Lб — расстояние боковой видимости; граница зоны видимости показана пунктиром

Рисунок 6.2. Схемы обеспечения видимости

6.18 Расстояния видимости поверхности дороги Lа и Lд должны соответствовать расчетным скоростям движения на пересекаемых дорогах (А-А и Д-Д) и продольным уклонам на подходах (таблица 6.3). Схема видимости по главной дороге и обзорности с второстепенной дорогой представлена на рисунке 6.3.

Таблица 6.3

Продольный уклон, ‰	Расчетная скорость, км/ч
	150	120	100	80	60	50	40
	Минимальные расстояния видимости поверхности дороги, м
Плюс 40	230	160	130	90	65	50	40
Плюс 20	240	165	135	95	70	55	45
0	250	175	140	100	75	60	50
Минус 20	260	180	145	105	80	65	55
Минус 40	270	190	150	110	85	70	60

При этом расположение глаз водителя принимают на расстоянии 1,75 м от кромки проезжей части и на высоте 1,20 м над проезжей частью. Кроме того, главная дорога при приближении к пересечению должна просматриваться на расстоянии, большем приведенного в таблице 6.3, для своевременного фиксирования пересечения водителями автомобилей, движущихся по главной дороге, и для возможности оценки обстановки на ней (обзорности) водителями автомобилей, остановившихся на второстепенной дороге (рисунок 6.3). Это необходимо при расположении пересечений в зоне вертикальных выпуклых и горизонтальных кривых для назначения их радиусов. Автомобиль, подъезжающий по второстепенной дороге, останавливается в 10 м от кромки проезжей части главной дороги.

6. Пересечения и примыкания

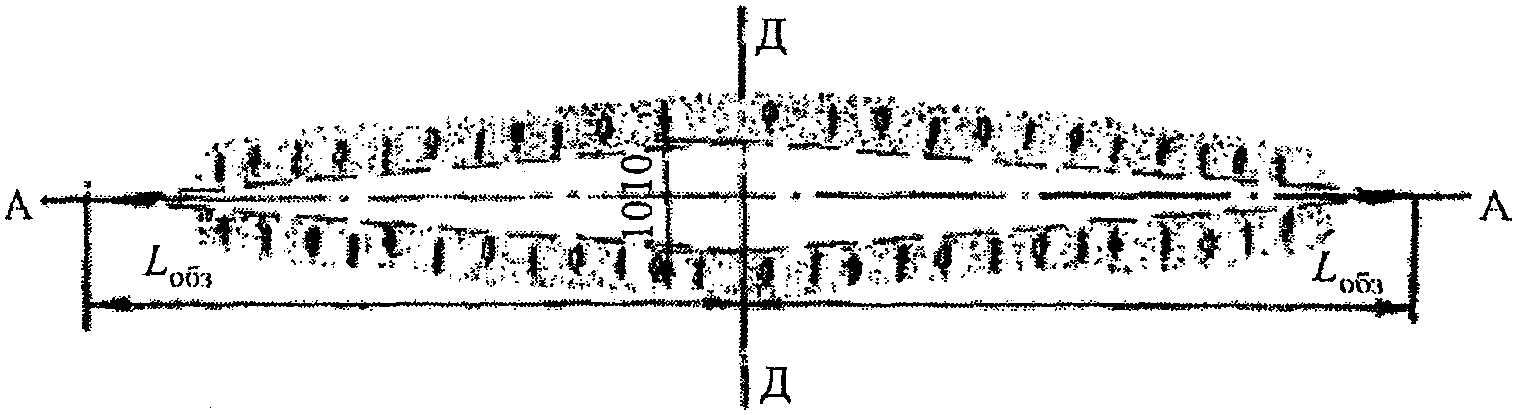

Рисунок 6.3. Схема видимости по главной дороге и обзорности с второстепенной дорогой

6.19 Расстояние обзорности Lобз соответствует расстоянию видимости из условия обгона и принимается не меньше 600 м. На дорогах категорий III — V, если не предполагается в перспективе перевод дороги в более высокую категорию, можно уменьшить Lобз на дорогах категории III — до 400 м, на дорогах категории IV — до 300 м и на дорогах категории V — до 200 м.

В пределах зоны видимости посадка насаждений и застройка не допускаются, а имеющиеся должны быть устранены, если они не представляют собой особой ценности.

Пересечения и примыкания в разных уровнях (в ред. Изменения № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

6.20 Пересечения и примыкания в разных уровнях (транспортные развязки) следует проектировать на дорогах:

категорий IА и IБ — с автомобильными дорогами всех категорий;
категории IВ — с дорогами, расчетная интенсивность движения на которых превышает 1000 ед./сут;
категории IВ с числом полос движения шесть и более — с автомобильными дорогами всех категорий;
категорий II и III — между собой при суммарной расчетной интенсивности движения более 12000 ед./сут.

Транспортные развязки проектируют, чтобы на дорогах категорий I и II не было левых поворотов, при которых пересекались бы в одном уровне потоки основных направлений движения.

6.21 Выбор вида транспортных развязок должен обосновываться расчетами их пропускной способности.

6.22 Элементы соединительных ответвлений транспортных развязок в целях уменьшения общей площади их размещения предусматривают исходя из переменной скорости движения.

Правоповоротные съезды на пересечениях в разных уровнях предусматривают из условия обеспечения расчетных скоростей на них не менее 60 км/ч для съездов с дорог категорий I и II и не менее 50 км/ч — с дорог категории III, причем при острых углах примыкания дорог их следует выполнять единой кривой без прямых вставок. Сопряжения с применением обратных кривых допускаются только при техническом обосновании.

Радиусы кривых левоповоротных съездов пересечений и примыканий с элементами транспортных развязок типа «клеверный лист» следует принимать равными не менее 60 м для дорог категорий I и II и не менее 50 м для дорог категории III. Левоповоротные съезды должны сопрягаться с участками прямых направлений через переходные кривые.

Примечание. В особо стесненных условиях при пересечении или примыкании автомобильных дорог категорий IV и V допускается устройство «обжатых» транспортных развязок с уменьшением радиусов левоповоротных съездов до 30 м.

Съезды с дорог категорий I — III и въезды на них следует осуществлять с устройством переходно-скоростных полос в соответствии с 6.38 - 6.42.

6.23 Ширину проезжей части на всем протяжении левоповоротных съездов пересечений и примыканий в разных уровнях проектируют 5,5 м, а правоповоротных съездов — 5,0 м без дополнительного уширения на кривых.

Ширина обочин с внутренней стороны закруглений должна быть не менее 1,5 м, с внешней — 3 м.

Продольные уклоны на съездах должны быть не более 50‰ для расчетных скоростей 30 — 50 км/ч и не более 40‰ — для других скоростей. На однополосных съездах следует предусматривать устройство виражей с поперечным уклоном 20‰ - 60‰ в зависимости от принятых значений скорости движения, радиуса кривой и коэффициента сцепления шины с дорогой.

Минимальные радиусы выпуклых кривых в продольном профиле на съездах следует принимать в соответствии с расчетными скоростями по таблице 5.3.

6.24 Двухполосные съезды проектируют для дорог категории I из условия, что каждая полоса движения имеет ширину 3,75 м, и предусматривают уширение на кривых в соответствии с таблицей 5.19.

6.25 Число полос движения на соединительных ответвлениях принимают с учетом расчетной интенсивности движения и пропускной способности съезда.

Съезды второстепенных направлений развязок неполного типа, а также в стесненных условиях или в холмистой местности допускается проектировать совмещенными для встречных направлений, которые должны быть разделены на участках примыканий к дорогам категорий IА, IБ, IВ и II путем вписывания радиусов закруглений, соответствующих требованиям 6.22 для левоповоротных съездов.

Съезды длиной 500 м и более проектируют с двумя полосами движения, независимо от интенсивности движения, для обеспечения возможности обгона тихоходных транспортных средств.

6.26 Для пересечений в разных уровнях разрабатывают мероприятия по обеспечению боковой видимости, видимости при движении на кривых и видимости в зонах выезда со съездов на автомобильные дороги (рисунок 6.4).

6. Пересечения и примыкания

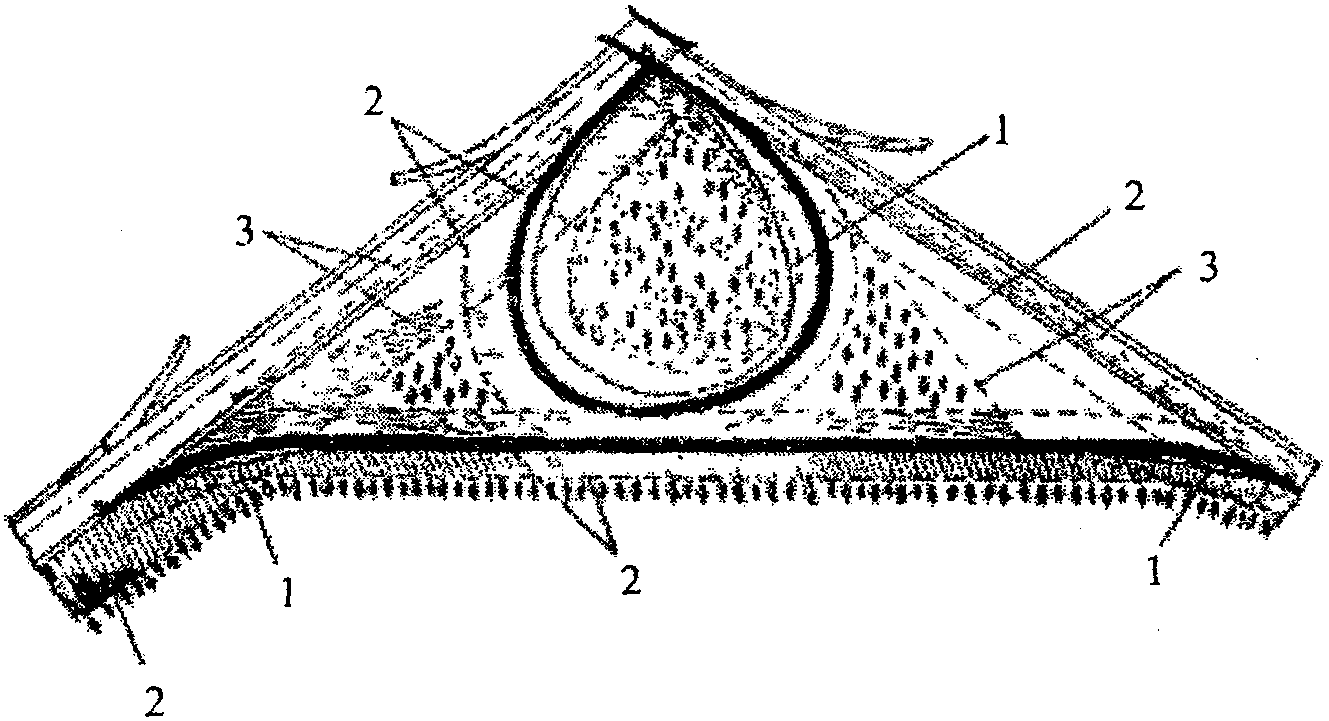

1 — границы зоны видимости внутри кривых; 2 — границы зоны боковой видимости; 3 — границы зоны видимости на въездах и съездах на магистраль

Рисунок 6.4. Обеспечение видимости на пересечениях в разных уровнях типа «клеверного листа»

Минимальные расстояния боковой видимости от кромки проезжей части следует принимать 25 м для дорог категорий I — III и 15 м — для дорог категорий IV — V. Боковая видимость обеспечивается путем планировки и расчистки прилегающей территории. Тротуары и велосипедные дорожки рекомендуется удалять от земляного полотна на расстояние не меньше боковой видимости.

На кривых в плане с внутренней стороны должна быть обеспечена видимость поверхности дороги в соответствии с расчетными скоростями движения на подходах к кривым и в пределах кривых, в зависимости от их параметров (радиус, поперечный уклон, коэффициент поперечного сцепления), а также в соответствии с допускаемыми скоростями движения. Особое внимание обеспечению видимости внутри кривых следует уделять:

в зоне съезда с основных дорог, так как съезжающие автомобили при неопределенности ситуации впереди значительным снижением скоростей и резким изменением траекторий движения могут создавать помехи основным потокам и предопределять аварийную обстановку;

в зоне выезда на дорогу со съезда, так как водители должны быстро оценивать обстановку в секторе до 180°.

В зоне выезда со съездов необходимо обеспечивать видимость автомобилей, движущихся по основной дороге и препятствующих выезду на нее. Треугольник минимальной видимости на выезде со съезда может быть построен из условия расчетной скорости движения на ней и скорости на съезде. Расстояния видимости поверхности дороги и съезда в соответствии с указанными скоростями откладываются по осям крайней полосы движения главной дороги и съезда от их сечений в точке сопряжения кромок проезжих частей навстречу движению и соединяются (см. рисунок 6.4).

Обеспечение видимости внутри кривых и в зонах выездов на основную дорогу осуществляют путем срезки откосов или удаления препятствий на уровне бровок земляного полотна.

В зоне транспортных развязок не допускается устройство стоянок автомобилей, автобусных остановок и других сооружений; ограничивающих видимость или влияющих на режимы движения.

Примечания

1. При обеспечении боковой видимости следует учитывать положение дороги в насыпи или в выемке, так как это влияет на величину расстояния боковой видимости.

2. Боковую видимость с внутренней стороны кривых на съездах целесообразно уточнять из условия ее обеспечения с расстояния видимости поверхности дороги. Для этого из конечных точек расстояний видимости поверхности дороги, принятых для определения видимости внутри кривых, проводят прямые, равные расстоянию боковой видимости, а сопрягают их дальние точки обертывающей (см. на рис. 6.4 пунктир внутри левого поворотного съезда).

3. При определении видимости рекомендуется учитывать продольный уклон на съездах и на основных дорогах, за счет которого расстояние видимости поверхности дороги увеличивается на спусках примерно на 5 м на каждые 20‰ уклона, а на подъемах соответственно уменьшается.

6.27 В зоне транспортных развязок при наличии специальных заданий следует предусматривать дублирующие запасные пересечения в одном уровне. Дублирующие пересечения в одном уровне проектируют на одну или две категории ниже принятой для основной дороги с применением покрытий проезжей части переходного типа. Места расположения дублирующих пересечений согласовывают с заинтересованными организациями.

6.28 Путепроводы транспортных развязок через дороги всех категорий должны соответствовать требованиям СП 35.13330.

6.29 При назначении габарита приближения конструкций сооружений следует учитывать возможность перспективного развития дороги.

Пересечения автомобильных дорог с железными дорогами и другими коммуникациями

6.30 Пересечения автомобильных дорог с магистральными железными дорогами предусматривают вне пределов станций и путей маневрового движения преимущественно на прямых участках пересекающихся дорог. Острый угол между пересекающимися дорогами в одном уровне должен быть не менее 60°. Указанные пересечения должны согласовываться с соответствующими структурами железной дороги. Острый угол между пересекающимися дорогами в одном уровне должен быть не менее 60°.

6.31 Пересечения автомобильных дорог категорий I — III с железными дорогами предусматривают в разных уровнях.

Пересечения автомобильных дорог категорий IV и V с железными дорогами необходимо проектировать в разных уровнях из условия обеспечения безопасности движения при:

пересечении трех и более главных железнодорожных путей или когда пересечение располагается на участках железных дорог со скоростным (свыше 120 км/ч) движением или при интенсивности движения более 100 поездов в сутки;

расположении пересекаемых железных дорог в выемках, а также в случаях, когда не обеспечены нормы видимости согласно 6.17;

движении по автомобильным дорогам троллейбусов или устройстве на них совмещенных трамвайных путей.

6.32 На вновь строящихся и реконструируемых автомобильных дорогах и подъездных дорогах к промышленным предприятиям на переездах должна быть обеспечена видимость, при которой водитель автомобиля, находящегося от переезда на расстоянии не менее расстояния видимости для остановки (согласно таблице 5.9 в зависимости от категории дороги), мог видеть приближающийся к переезду поезд не менее чем за 400 м, а машинист приближающегося поезда мог видеть середину переезда на расстоянии не менее 1000 м.

6.33 Для существующих переездов удовлетворительной считается такая видимость, при которой из автомобиля, находящегося от ближайшего рельса на расстоянии 50 м и менее, приближающийся с любой стороны поезд виден на расстоянии, приведенном в таблице 6.4.

Таблица 6.4

Скорость поезда, км/ч	121 — 140	81 — 120	41 — 80	26 — 40	25 и менее
Расстояние видимости, м	500	400	250	150	100

6.34 Ширину проезжей части автомобильных дорог на пересечениях в одном уровне с железными дорогами принимают равной ширине проезжей части дороги на подходах к пересечениям, а на автомобильных дорогах категории V — не менее 6,0 м на расстоянии 200 м в обе стороны от переезда.

Автомобильная дорога на расстоянии не менее 2 м от крайнего рельса должна иметь в продольном профиле горизонтальную площадку, кривую большого радиуса или уклон, обусловленный превышением одного рельса над другим, когда пересечение располагается в месте закругления железной дороги.

Подходы автомобильной дороги к пересечению на протяжении 50 м следует предусматривать с продольным уклоном не более 30‰ .

Ограждающие тумбы и столбы шлагбаумов на пересечениях располагают на расстоянии не менее 0,75 м, а стойки габаритных ворот — на расстоянии не менее 1,75 м от кромки проезжей части.

6.35 При прокладке путепроводов над железнодорожными путями наряду с требованиями по обеспечению габаритов приближения строений к железнодорожным путям необходимо:

обеспечить видимость пути и сигналов, требуемую по условиям безопасности движения поездов;

предусмотреть водоотвод с учетом устойчивости земляного полотна железных дорог.

6.36 При пересечении автомобильных дорог с трубопроводами (водопровод, канализация, газопровод, нефтепровод, теплофикационные трубопроводы и т.п.), а также с кабелями линий связи и электропередачи необходимо соблюдать требования нормативных документов на эти коммуникации.

Пересечения различных подземных коммуникаций с автомобильными дорогами рекомендуется предусматривать под прямым углом. Прокладка этих коммуникаций (кроме мест пересечений) под насыпями дорог не допускается.

6.37 Вертикальное расстояние от проводов воздушных телефонных и телеграфных линий до проезжей части в местах пересечений автомобильных дорог должно быть не менее 5,5 м (в теплое время года). Возвышение проводов при пересечении с линиями электропередачи должно быть, м, не менее:

    6   - при напряжении до 1   кВ;
    7   -  "      "      "  110 " ;
    7,5 -  "      "      "  150 " ;
    8   -  "      "      "  220 " ;
    8,5 -  "      "      "  330 " ;
    9   -  "      "      "  500 " ;
    16  -  "      "      "  750 " .

Примечание. Расстояние определяется при высшей температуре воздуха без учета нагрева проводов электрическим током или при гололеде без ветра.

Расстояние от бровки земляного полотна до основания опор воздушных телефонных и телеграфных линий, а также высоковольтных линий электропередачи при пересечении дорог принимают не менее высоты опор.

Наименьшее расстояние от бровки земляного полотна до опор высоковольтных линий электропередачи, расположенных параллельно автомобильным дорогам, принимают равным высоте опор плюс 5 м.

Опоры воздушных линий электропередачи, а также телефонных и телеграфных линий допускается располагать на меньшем удалении от дорог при их расположении в стесненных условиях, на застроенных территориях, в ущельях и т.п., при этом расстояние по горизонтали для высоковольтных линий электропередачи должно составлять:

а) при пересечении от любой части опоры до подошвы насыпи дороги или до наружной бровки боковой канавы для дорог:

категорий I и II при напряжении до 220 кВ — 5 м и при напряжении 330 — 500 кВ — 10 м;

остальных категорий при напряжении до 20 кВ — 1,5 м, от 35 до 220 кВ — 2,5 м и при 330 — 500 кВ — 5 м;

б) при параллельном следовании от крайнего провода при не отклоненном положении до бровки земляного полотна при напряжении до 20 кВ — 2 м, 35 — 110 кВ — 4 м, 150 кВ — 5 м, 220 кВ — 6 м, 330 кВ — 8 м и 500 кВ — 10 м.

На автомобильных дорогах в местах пересечения с воздушными линиями электропередачи напряжением 330 кВ и выше устанавливают дорожные знаки, запрещающие остановку транспорта в охранных зонах этих линий.

Охранные зоны электрических сетей напряжением свыше 1,0 кВ устанавливаются:

а) вдоль воздушных линий электропередачи в виде земляного участка или воздушного пространства, ограниченных вертикальными плоскостями, отстоящими по обеим сторонам от крайних проводов при не отклоненном их положении на расстоянии, м:

10 — при напряжении до 20 кВ;

    15 -  "      "      "  35 кВ;
    20 -  "      "      "  110 кВ;
    25 -  "      "      "  150, 220 кВ;
    30 -  "      "      "  330, 500, +/- 400 кВ;
    40 -  "      "      "  750, +/- 750 кВ;
    55 -  "      "      "  1150 кВ;

б) вдоль подземных кабельных линий связи электропередачи в виде земельного участка, ограниченного вертикальными плоскостями, отстоящими по обеим сторонам линии от крайних кабелей на расстоянии 1 м.

В охранных зонах строительство и реконструкцию проводят на основании письменного согласия предприятий (организаций), в ведении которых находятся эти сети.

Переходно-скоростные полосы

6.38 Переходно-скоростные полосы проектируют на пересечениях и примыканиях в одном уровне в местах съездов на дорогах категорий I — III, в том числе к зданиям и сооружениям, располагаемым в придорожной зоне: на дорогах категории I при интенсивности 50 приведенных ед./сут и более съезжающих или въезжающих на дорогу (соответственно для полосы торможения или разгона); на дорогах категорий II и III — при интенсивности 200 приведенных ед./сут и более.

На транспортных развязках переходно-скоростные полосы для съездов, примыкающих к дорогам категорий I — III, проектируют обязательно.

Переходно-скоростные полосы на дорогах категорий I — IV предусматривают в местах расположения площадок для остановок автобусов и троллейбусов, а на дорогах категорий I — III — также у автозаправочных станций и площадок для отдыха (у площадок, не совмещенных с другими сооружениями обслуживания, полосы разгона допускается не устраивать).

У постов дорожно-патрульной службы в соответствии с 5.22 следует предусматривать остановочные полосы длиной по нормам для полос разгона и торможения.

6.39 Длину полос разгона, торможения и отгона принимают по таблице 6.5.

Таблица 6.5

Категории дорог	Продольный уклон, ‰		Длина полос полной ширины, м		Длина отгона полос разгона и торможения, м
Категории дорог	на спуске	на подъеме	для разгона	для торможения	Длина отгона полос разгона и торможения, м
IБ, IВ и II	40	-	140	110	80
	20	-	160	105	80
	0	0	180	100	80
	-	20	200	95	80
	-	40	230	90	80
III	40	-	110	85	60
	20	-	120	80	60
	0	0	130	75	60
	-	20	150	70	60
	-	40	170	65	60
IV	40	-	30	50	30
	20	-	35	45	30
	0	0	40	40	30
	-	20	45	35	30
	-	40	50	30	30

Отгон полос торможения начинают с уступа величиной 0,5 м. При выходе со съезда должна быть обеспечена видимость конца переходно-скоростной полосы.

6.40 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

6.41 Переходно-скоростные полосы для левоповоротных съездов дорог категорий I и II транспортных развязок типа «клеверный лист» предусматривают в виде единых по длине полос для смежных съездов, включая участок путепровода.

На близком к горизонтальному и прямом в плане участке автомобильных дорог категории IА длину полос торможения определяют по таблице 6.8.

Таблица 6.8

Элементы полос торможения	Наименьшая длина элемента полос торможения, м, в зависимости от расчетной скорости, км/ч
Элементы полос торможения	150	120	80
Полоса отгона	120	120	100
Полоса полной ширины при расчетной скорости на съезде, км/ч, не менее:
80	150	40	0
60	230	120	0
40	280	170	50
Примечание. В случае расположения полос торможения на кривых в плане или на участках с продольными уклонами длину полосы торможения полной ширины устанавливают расчетом.

6.42 Ширину переходно-скоростных полос принимают равной ширине основных полос проезжей части.

Ширину укрепленных полос на обочинах, прилегающих к переходно-скоростным полосам, принимают по таблице 5.12.

6.43 Переходно-скоростные полосы в зоне пересечений и примыканий перед сопрягающими кривыми и в местах автобусных остановок на дорогах категорий I — III за пределами остановочных площадок на длине 20 м отделяют от основных полос движения разделительной полосой шириной 0,75 м для дорог категорий I и II и 0,5 м — для дорог категории III. Эти разделительные полосы предусматривают в одном уровне с прилегающими полосами движения и выделяют разметкой.

Рисунок 6.7 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

Полосы торможения для левых поворотов на пересечениях и примыканиях в одном уровне дорог категорий II и III рекомендуется предусматривать с устройством направляющих островков, располагаемых в одном уровне с прилегающими полосами и выделяемых разметкой.

7. Земляное полотно

7.1 Земляное полотно должно быть запроектировано и возведено с учетом категории дороги, типа дорожной одежды, высоты насыпи и глубины выемки, свойств грунтов, используемых в земляном полотне, условий производства работ по возведению полотна, природных условий района строительства и особенностей инженерно-геологических условий участка строительства, опыта эксплуатации дорог в данном районе, исходя из обеспечения требуемых прочности, устойчивости и стабильности как самого земляного полотна, так и дорожной одежды при наименьших затратах на стадиях строительства и эксплуатации, а также при максимальном сохранении ценных земель и наименьшем ущербе окружающей природной среде.

7.2 Земляное полотно включает в себя следующие элементы:

верхнюю часть земляного полотна (рабочий слой);

тело насыпи (с откосными частями);

основание насыпи;

основание выемки;

откосные части выемки;

устройство для поверхностного водоотвода;

устройства для понижения или отвода грунтовых вод (дренаж);

поддерживающие и защитные геотехнические устройства и конструкции, предназначенные для защиты земляного полотна от опасных геологических процессов (эрозии, абразии, селей, лавин, оползней и т.п.).

7.3 Природные условия района строительства характеризуются комплексом погодно-климатических, инженерно-геологических (включая геоморфологические), гидрологических и геокриологических факторов. Для первоначальной оценки природных условий района строительства следует использовать дорожно-климатическое районирование территории в соответствии с Приложением Б.

Особенности гидрологических и инженерно-геологических условий участка трассы следует оценивать в связи с типом местности по условиям увлажнения территории (таблица В.1), гидрологическими и мерзлотными условиями и процессами, включая воздействие техногенных факторов (с учетом освоенности территории), геоморфологическими особенностями (рельефом) и др.

По условиям увлажнения верхней толщи грунтов различают три типа местности:

1-й — сухие участки;

2-й — сырые участки с избыточным увлажнением в отдельные периоды года;

3-й — мокрые участки с постоянным избыточным увлажнением.

7.4 Параметры конструкции земляного полотна назначаются с применением:

широко апробированных и не требующих дополнительного обоснования специальными расчетами типовых решений, отвечающими настоящему своду правил;

индивидуальных конструктивных решений, требующих обоснования специальными расчетами (в том числе типовых решений, требующих индивидуальной привязки).

Индивидуальные решения, а также индивидуальную привязку типовых решений следует применять:

для насыпей с высотой откоса более 12 м;

для насыпей на участках временного подтопления, а также при пересечении постоянных водоемов и водотоков;

для насыпей, сооружаемых на болотах глубиной более 4 м с выторфовыванием или при наличии поперечных уклонов дна болота более 1:10;

для насыпей, сооружаемых на слабых основаниях (7.25);

при использовании в насыпях грунтов повышенной влажности;

при возвышении поверхностей покрытия над расчетным уровнем воды менее указанного в 7.11;

при использовании в насыпях прослоек из геосинтетических материалов (разделительных, армирующих, дренирующих, капилляропрерывающих, гидроизолирующих, теплоизолирующих и т.п.) для регулирования водно-теплового режима верхней части земляного полотна, а также при специальных поперечных профилях;

при сооружении насыпей на просадочных грунтах;

при сооружении насыпей из крупнообломочных грунтов размерами обломков более 0,2 м;

для выемок высотой откоса более 12 м в нескальных грунтах и более 16 м в скальных при благоприятных инженерно-геологических условиях;

для выемок в слоистых толщах, имеющих наклон пластов в сторону проезжей части;

для выемок, вскрывающих водоносные горизонты или имеющих в основании водоносный горизонт, а также в глинистых грунтах с коэффициентом консистенции более 0,5;

для выемок высотой откоса более 6 м в пылеватых грунтах в районах избыточного увлажнения, а также в глинистых грунтах и скальных размягчаемых грунтах, теряющих прочность и устойчивость в откосах под воздействием погодно-климатических факторов;

для выемок в набухающих грунтах при неблагоприятных условиях увлажнения;

для насыпей и выемок, сооружаемых в сложных инженерно-геологических условиях: на косогорах круче 1:3, на участках с наличием или возможностью развития склоновых процессов, оврагообразования, карста, наледи, вечной мерзлоты и т.п.;

при возведении земляного полотна с применением взрывов или гидромеханизации;

при сооружении периодически затопляемых дорог при пересечении водопотоков;

при применении теплоизоляционных слоев на участках вечномерзлых грунтов.

Необходимо также предусматривать водоотводные, дренажные, поддерживающие, защитные и другие сооружения, обеспечивающие устойчивость земляного полотна в сложных условиях, а также участки сопряжения земляного полотна с мостами и путепроводами.

7.5 исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

Таблица 7.1 исключена с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

Грунты

7.6 Грунты, используемые в дорожном строительстве, по происхождению, составу, состоянию в природном залегании, набуханию, просадочности и степени цементации льдом подразделяются в соответствии с ГОСТ 25100. Разновидности грунтов по характеру и степени засоления устанавливают в соответствии с таблицей В.3 Приложения В.

Грунты для рабочего слоя земляного полотна следует дополнительно подразделять по составу (глинистые грунты), набухаемости, относительной просадочности и склонности к морозному пучению, а также по льдистости и просадочности при оттаивании в соответствии с таблицами В.2, В.4 - В.10 Приложения В.

Грунты для сооружения насыпей и рабочего слоя подразделяют по степени увлажнения в соответствии с таблицей В.11 Приложения В. При этом к грунтам с допустимой влажностью следует относить грунты, влажность которых соответствует требованиям таблицы В.12 Приложения В.

7.7 К специфическим грунтам следует относить слабые, просадочные глинистые грунты (при относительной деформации просадочности), набухающие, элювиальные, засоленные и техногенные грунты, многолетнемерзлые грунты и подвижные пески.

7.8 К слабым следует относить связные грунты, имеющие прочность на сдвиг в условиях природного залегания менее 0,075 МПа (при испытании прибором вращательного среза) или модуль осадки более 50 мм/м при нагрузке 0,25 МПа (модуль деформации ниже 5,0 МПа). К числу слабых грунтов также следует относить такие разновидности дисперсных связных грунтов, как органические разновидности (торфы, органосапропели), органоминеральные разновидности (органоминеральные сапропели, болотный мергель, заторфованные грунты) и минеральные разновидности (илы, мокрые солончаки, переувлажненные глинистые грунты, иольдиевые глины) в соответствии с классификацией слабых грунтов по таблицам В.1 - В.9 Приложения В ГОСТ 33063-2014.

7.9 К дренирующим следует относить грунты, имеющие при максимальной плотности при стандартном уплотнении по ГОСТ 22733 коэффициент фильтрации не менее 0,5 м/сут.

7.10 Крупнообломочные и песчаные грунты со степенью неоднородности гранулометрического состава по ГОСТ 33063 менее или равной 3 следует относить к однородным.

Рабочий слой земляного полотна

7.11 Для обеспечения устойчивости и прочности рабочего слоя земляного полотна и дорожной одежды возвышение поверхности покрытия над расчетным уровнем грунтовых вод, верховодки или длительно (более 30 сут) стоящих поверхностных вод, а также над поверхностью земли на участках с необеспеченным поверхностным стоком или над уровнем кратковременно (менее 30 сут) стоящих поверхностных вод должно соответствовать требованиям таблицы 7.2.

Таблица 7.2

Грунт рабочего слоя	Наименьшее возвышение поверхности покрытия, м, в пределах дорожно-климатических зон
Грунт рабочего слоя	II	III	IV	V
Песок мелкий, супесь легкая крупная, супесь легкая	\frac{1,1}{0,9}	\frac{0,9}{0,7}	\frac{0,75}{0,55}	\frac{0,5}{0,3}
Песок пылеватый, супесь пылеватая	\frac{1,5}{1,2}	\frac{1,2}{1,0}	\frac{1,1}{0,8}	\frac{0,8}{0,5}
Суглинок легкий, суглинок тяжелый, глины	\frac{2,2}{1,6}	\frac{1,8}{1,4}	\frac{1,5}{1,1}	\frac{1,1}{0,8}
Супесь тяжелая пылеватая, суглинок легкий пылеватый, суглинок тяжелый пылеватый	\frac{2,4}{1,8}	\frac{2,1}{1,5}	\frac{1,8}{1,3}	\frac{1,2}{0,8}
Примечание. В числителе — возвышение поверхности покрытия над уровнем грунтовых вод, верховодки или длительно (более 30 сут) стоящих поверхностных вод, в знаменателе — то же, над поверхностью земли на участках с необеспеченным поверхностным стоком или над уровнем кратковременно (менее 30 сут) стоящих поверхностных вод.

За расчетный уровень грунтовых вод надлежит принимать максимально возможный осенний (перед промерзанием) уровень за период между восстановлениями прочности дорожных одежд (капитальными ремонтами). В районах, где наблюдаются частые продолжительные оттепели, за расчетный принимают максимально возможный весенний уровень грунтовых вод за период между капитальными ремонтами. В районах с глубиной промерзания менее толщины дорожной одежды за расчетный уровень принимают максимальный возможный уровень грунтовых вод требуемой вероятности превышения в период его сезонного максимума. Положение расчетного уровня грунтовых вод устанавливают по данным разовых краткосрочных замеров на период изысканий и прогнозов, составляемых организациями гидрогеологической службы страны. При отсутствии указанных данных, а также при наличии верховодки за расчетный допускается принимать уровень, определяемый по верхней линии оглеения грунтов.

Возвышения поверхности покрытия дорожной одежды над уровнем подземных вод или уровнем поверхностных вод или в слабо- и среднезасоленных грунтах следует увеличивать на 20% (для суглинков и глин — 30%), а при сильнозасоленных грунтах — 40 — 60%.

В районах постоянного искусственного орошения возвышение поверхности покрытия над зимне-весенним уровнем грунтовых вод в зонах IV, V следует увеличивать на 0,4 м, а в зоне III — на 0,2 м.

При невозможности или нецелесообразности обеспечения требуемого возвышения должны быть предусмотрены специальные меры по регулированию водно-теплового режима рабочего слоя (замена грунта, устройство прослоек, в том числе из геосинтетических материалов, и т.п.), обосновываемых соответствующими расчетами.

7.12 Возвышение поверхности покрытия на участках насыпей, сооружаемых с откосами крутизной менее 1:1,5, а также с бермами, при необходимости следует уточнять на основе расчета.

7.13 Минимальное возвышение поверхности покрытия в дорожно-климатической зоне I устанавливают на основе теплотехнических расчетов (7.49), но не менее норм для дорожно-климатической зоны II согласно Приложению Б.

7.14 При наличии в рабочем слое различных грунтов возвышение следует назначать по грунту, для которого требуемое возвышение имеет наибольшее значение.

7.15 Рабочий слой на глубину 1,2 м от поверхности цементобетонных и на глубину 1 м асфальтобетонных покрытий в дорожно-климатической зоне II и на 1 и 0,8 м соответственно в дорожно-климатической зоне III должен состоять из непучинистых или слабопучинистых грунтов. При использовании в пределах 2/3 глубины промерзания грунтов групп III — V по пучинистости (таблицы В.6 и В.7 Приложения В) при назначении конструкции дорожной одежды величину морозного пучения проверяют расчетом по результатам испытаний. Для дорог в зонах II и III при глубине промерзания до 1,5 м допускается величину морозного пучения определять по таблице В.8 Приложения В.

В условиях дорожно-климатических зон IV и V рабочий слой должен состоять из ненабухающих и непросадочных грунтов (таблицы В.4 и В.5 Приложения В) на глубину 1 и 0,8 м от поверхности цементобетонного и асфальтобетонного покрытий соответственно.

7.16 Степень уплотнения грунта рабочего слоя, определяемая величиной коэффициента уплотнения, должна отвечать требованиям таблицы 7.3.

Таблица 7.3

Элементы земляного полотна	Глубина расположения слоя от поверхности покрытия, м	Наименьший коэффициент уплотнения грунта при типе дорожных одежд
		капитальном			облегченном и переходном
		в дорожно-климатических зонах
		I	II, III	IV, V	I	II, III	IV, V
Рабочий слой	До 1,5	0,98 — 0,96	1,0 — 0,98	0,98 — 0,95	0,95 — 0,93	0,98 — 0,95	0,95
Неподтопляемая часть насыпи	Свыше 1,5 до 6	0,95 — 0,93	0,95	0,95	0,93	0,95	0,90
Неподтопляемая часть насыпи	Свыше 6	0,95	0,98	0,95	0,93	0,95	0,90
Подтопляемая часть насыпи	Свыше 1,5 до 6	0,96 — 0,95	0,98 — 0,95	0,95	0,95 — 0,93	0,95	0,95
Подтопляемая часть насыпи	Свыше 6	0,96	0,98	0,98	0,95	0,95	0,95
В рабочем слое выемки ниже зоны сезонного промерзания	До 1,2	-	0,95	-	-	0,95 — 0,92	-
В рабочем слое выемки ниже зоны сезонного промерзания	До 0,8	-	-	0,95 — 0,92	-	-	0,90
Примечание. Большие значения коэффициента уплотнения грунта следует принимать при цементобетонных покрытиях и цементогрунтовых основаниях, а также при дорожных одеждах облегченного типа, меньшие значения — во всех остальных случаях.

В районах поливных земель при возможности увлажнения земляного полотна требования к плотности грунта для всех типов дорожных одежд принимают такими же, как указано в графах для дорожно-климатических зон II и III.

Для земляного полотна, сооружаемого в районах распространения островной высокотемпературной вечной мерзлоты, коэффициенты уплотнения принимают как для дорожно-климатической зоны II.

7.17 При сохранении стабильной плотности и влажности грунтов в дорожно-климатических зонах II и III допускается при обосновании более значительное уплотнение верхней части рабочего слоя земляного полотна для использования в качестве нижнего конструктивного слоя дорожной одежды.

7.18 В зонах IV и V при технико-экономическом обосновании следует повышать плотность грунтов рабочего слоя земляного полотна по сравнению с таблицей 7.3 и предусматривать защиту грунта от влагонакопления и набухания в процессе эксплуатации дороги. Для зоны V следует повышать степень уплотнения (до 1 — 1,05) верхней части рабочего слоя толщиной 0,2 — 0,3 м. То же следует предусматривать на дорогах категории I во всех дорожно-климатических зонах.

7.19 Требуемую степень уплотнения крупнообломочных природных и техногенных грунтов в рабочем слое устанавливают по результатам пробного уплотнения.

7.20 Не допускается использовать в пределах рабочего слоя особые грунты (7.7), а также грунты с влажностью более нормальной (таблица В.11 Приложения В) без специальных технико-экономических обоснований, учитывающих результаты их непосредственных испытаний.

7.21 При соблюдении требований 7.11 - 7.20 допускаются применение типовых конструкций дорожных одежд без морозозащитных слоев и использование табличных значений расчетной влажности (с учетом расчетной схемы увлажнения, таблица В.13 Приложения В) и показателей механических свойств грунтов рабочего слоя при расчете дорожных одежд.

При невозможности или нецелесообразности выполнения требований указанных пунктов предусматривают мероприятия по обеспечению прочности и устойчивости рабочего слоя или по усилению дорожной одежды:

устройство морозозащитного слоя;

регулирование водно-теплового режима земляного полотна с помощью гидроизолирующих, теплоизолирующих, дренирующих или капилляропрерывающих прослоек из геосинтетических материалов;

укрепление и улучшение грунта рабочего слоя с использованием вяжущих, гранулометрических добавок и др.;

применение армирующих прослоек из геосинтетических материалов;

понижение уровня подземных вод с помощью дренажа;

применение специальных поперечников земляного полотна в целях его защиты от поверхностной воды (уположенные откосы, бермы);

сооружение дорожных одежд с техническим перерывом или в две стадии.

Указанные мероприятия назначают на основе технико-экономических расчетов.

7.22 Рабочий слой проектируют в комплексе с дорожной одеждой для получения наиболее оптимальных решений.

Расчетные характеристики грунтов рабочего слоя определяют с учетом расчетной схемы увлажнения, устанавливаемой по таблице В.13 Приложения В.

Насыпи

7.23 Для устройства насыпей ниже границы рабочего слоя разрешается с учетом [1] и санитарных требований без ограничений применять грунты и отходы промышленности, мало меняющие прочность и устойчивость под воздействием погодно-климатических факторов (циклов увлажнения-высушивания, промерзания-оттаивания).

Абзац исключен с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

7.24 На сопряжении с мостами насыпи на длине поверху не менее высоты насыпи плюс 2 м (считая от устоя) и понизу не менее 2 м необходимо возводить из непучинистых дренирующих грунтов.

7.25 Насыпи возводят с учетом несущей способности основания. Основания разделяют на прочные и слабые.

К слабым следует относить основания насыпей высотой до 12 м, в которых в пределах активной зоны имеются слои слабых грунтов (7.8) мощностью не менее 0,5 м.

Мощность активной зоны следует принимать ориентировочно равной ширине насыпи понизу. Если слои слабых грунтов располагаются на глубинах, бόльших ширины насыпи понизу, а также при насыпях высотой более 12 м, мощность активной зоны устанавливают расчетом.

При насыпях высотой более 12 м отнесение основания к прочному или слабому должно быть обосновано расчетами на устойчивость.

Расчеты устойчивости основания насыпей могут быть основаны на использовании методов, обеспечивающих возможность:

анализировать напряженное состояние основания с учетом прочности грунта основания на сдвиг, с определением степени развития в основании областей пластических деформаций;

оценивать устойчивость основания при определении наиболее вероятной опасной поверхности скольжения.

При высоте насыпи более 3 м в качестве расчетной нагрузки принимают нагрузку от собственной массы насыпи. При высоте насыпи менее 3 м дополнительно учитывают нагрузку от воздействия транспорта путем условного увеличения высоты насыпи.

Указанные расчеты должны выполняться с использованием специальных методических документов, разрабатываемых в установленном порядке.

7.26 Крутизну откосов насыпей на прочном основании назначают в соответствии с таблицей 7.4.

Таблица 7.4

Грунты насыпи	Наибольшая крутизна откосов при высоте откоса насыпи, м
	До 6	До 12
	До 6	в нижней части (0 — 6)	в верхней части (6 — 12)
Глыбы из слабовыветривающихся пород	1:1 — 1:1,3	1:1,3 — 1:1,5	1:1,3 — 1:1,5
Крупнообломочные и песчаные (за исключением мелких и пылеватых песков)	1:1,5	1:1,5	1:1,5
Песчаные мелкие и пылеватые, глинистые и лессовые	\frac{1:1,5}{1:1,75}	\frac{1:1,75}{1:2}	\frac{1:1,5}{1:1,75}
Примечания 1. В числителе даны значения для пылеватых разновидностей грунтов в дорожно-климатических зонах II и III и для одноразмерных мелких песков. 2. Высота откоса насыпи определяется разностью отметок верхней и нижней бровок откоса. При наличии косогорности высота откоса насыпи определяется разностью отметок верхней и нижней бровок низового откоса. 3. Наибольшую крутизну откоса насыпей из мелких барханных песков в районах с засушливым климатом назначают 1:2 независимо от высоты.

7.27 Крутизну откосов насыпей высотой до 3 м на дорогах категорий I — III назначают с учетом обеспечения безопасного съезда транспортных средств в аварийных ситуациях, как правило, не круче 1:4, а для дорог остальных категорий при высоте откоса насыпи до 2 м — не круче 1:3. На участках ценных земель допускается увеличение крутизны откосов до предельных значений, приведенных в таблице 7.4, с разработкой мероприятий по обеспечению безопасности движения (устройство ограждений и др.).

7.28 Крутизна откосов насыпей, приведенная в 7.26 и 7.27, предполагает их укрепление методом травосеяния или одерновки. При применении более капитальных методов укрепления, например с использованием геосинтетических материалов, крутизна может быть увеличена при соответствующем обосновании.

7.29 В случае слабых оснований, использования в насыпях глинистых грунтов повышенной влажности, а также в случае подтопляемых насыпей, конструкцию поперечного профиля насыпи назначают на основе расчетов или проверяют расчетом возможность применения типового поперечного профиля.

7.30 Фактический объем требуемого для насыпей из резервов грунта Vф определяют по формуле

Vф = Vk1, (7.1)

где V — объем насыпи, м3;

k1 — коэффициент относительного уплотнения (отношение требуемой плотности грунта в насыпи, устанавливаемой с учетом таблицы 7.3, к его плотности в резерве или карьере, устанавливаемой при изысканиях). Ориентировочно коэффициент относительного уплотнения допускается принимать по таблице В.14 Приложения В.

7.31 К насыпям на слабых основаниях предъявляются дополнительные требования:

боковое выдавливание слабого грунта в основании насыпи в период эксплуатации должно быть исключено;

интенсивная часть осадки основания должна завершиться до устройства покрытия (исключение допускается при применении сборных покрытий в условиях двухстадийного строительства);

упругие колебания насыпей на торфяных основаниях при движении транспортных средств не должны превышать величины, допустимой для данного типа дорожной одежды.

Устойчивость и осадки основания насыпи, а также ее упругие колебания прогнозируют на основе расчетов.

Примечания

1. За завершение интенсивной части осадки допускается принимать момент достижения 90%-ной консолидации основания или интенсивности осадки не более 2,0 см/год при дорожных одеждах капитального типа и 80%-ной консолидации или интенсивности осадки не более 5,0 см/год при дорожных одеждах облегченного типа.

2. Допустимую интенсивность осадки разрешается уточнять на основе опыта эксплуатации дорог в тех или иных природных условиях.

7.32 Для насыпей из грунтов, влажность которых превышает допустимую (таблица В.12), предусматривают специальные мероприятия, обеспечивающие необходимую устойчивость земляного полотна. К числу таких мероприятий относят:

осушение грунтов как естественным путем, так и за счет обработки их активными веществами типа негашеной извести, активных зол уноса и др.;

ускорение консолидации грунтов повышенной влажности в нижней части насыпи (горизонтальные дренажи из зернистых или геосинтетических материалов — нетканых геотекстилей, дренажных матов, полимерных дренажных труб и др.) и предупреждение деформаций насыпей, связанных с их расползанием (уположение откосов и защита их от размыва, устройство горизонтальных прослоек из зернистых или армирующих геосинтетических материалов и т.д.).

Устройство покрытий дорожных одежд капитального и облегченного типов на таких насыпях предусматривают после завершения консолидации грунта насыпи.

При влажности грунтов ниже 0,9 оптимальной предусматривают в проекте специальные меры по их уплотнению (доувлажнение, уплотнение более тонкими слоями и т.п.).

7.33 Для насыпей с высотой откосов более 12 м в зависимости от конкретных условий в целях обеспечения устойчивости насыпи и ее откосов следует определять расчетом:

возможную осадку насыпи за счет ее доуплотнения под действием собственной массы и ход этой осадки во времени;

очертание поперечного профиля, обеспечивающее устойчивость откосов насыпи;

безопасную нагрузку на основание, исключающую процессы бокового выдавливания грунта;

величину и ход во времени осадки основания насыпи за счет его уплотнения под нагрузкой от массы насыпи.

Расчеты выполняют с использованием специальных методических документов, разрабатываемых в установленном порядке.

7.34 Высоту насыпи на участках дорог, проходящих по открытой местности, по условию снегонезаносимости во время метелей определяют расчетом по формуле

h = h_{s} + \Delta h , (7.2)

где h — высота незаносимой насыпи, м;

hs — расчетная высота снегового покрова в месте, где возводится насыпь, с вероятностью превышения 5%, м (при отсутствии указанных данных допускается упрощенное определение hs по метеорологическим справочникам);

\Delta h — возвышение бровки насыпи над расчетным уровнем снегового покрова, необходимое для обеспечения ее незаносимости, м.

Примечание. В случаях, когда \Delta h оказывается меньше возвышения бровки насыпи над расчетным уровнем снегового покрова по условиям снегоочистки \Delta h_{sc} (7.35), в формулу (7.2) вместо \Delta h вводится \Delta h_{sc} .

Возвышение бровки насыпи над расчетным уровнем снегового покрова необходимо назначать, м, не менее:

1,2 — для дорог категории I;

0,7 — для дорог категории II;

0,6 — для дорог категории III;

0,5 — для дорог категории IV;

0,4 — для дорог категории V.

7.35 В районах, где расчетная высота снегового покрова превышает 1 м, необходимо проверять достаточность возвышения бровки насыпи над снеговым покровом по условию беспрепятственного размещения снега, сбрасываемого с дороги при снегоочистке, используя формулу

\Delta h_{sc} = 0,375h_{s}B/a , (7.3)

где \Delta h_{sc} — возвышение бровки насыпи над расчетным уровнем снегового покрова по условиям снегоочистки, м;

B — ширина земляного полотна, м;

a — расстояние отбрасывания снега с дороги снегоочистителем, м; для дорог с регулярным режимом зимнего содержания допускается принимать a = 8 м.

Выемки

7.36 Крутизну откосов выемок назначают в соответствии с таблицей 7.5.

Таблица 7.5

Грунты	Высота откоса, м	Наибольшая крутизна откосов
Скальные:
слабовыветривающиеся	До 16	1:0,2
легковыветривающиеся:
неразмягчаемые	До 16	1,05 — 1:1,5
размягчаемые	До 6	1:1
	Свыше 6 до 12	1:1,5
Крупнообломочные	До 12	1:1 — 1:1,5
Песчаные, глинистые однородные твердой, полутвердой и тугопластичной консистенции	До 12	1:1,5
Пески мелкие барханные	До 2	1:4
Пески мелкие барханные	От 2 до 12	1:2
Лесс	До 12	\frac{1:0,1 - 1:0,5}{1:0,5 - 1:1,5}
Примечания 1. В числителе приведена крутизна откосов в засушливой зоне, в знаменателе — вне засушливой зоны. 2. В скальных слабовыветривающихся грунтах допускаются вертикальные откосы. 3. На территориях с закрепленными растительностью песками допускается наибольшую крутизну при высоте откоса до 12 м принимать 1:2. 4. Высоту откоса выемки определяют разностью отметок верхней и нижней бровок откоса. В случае косогорности при пользовании настоящей таблицей в расчет берут верховой откос.

7.37 Выемки глубиной до 1 м в целях предохранения от снежных заносов предусматривают раскрытыми с крутизной откосов от 1:5 до 1:10 или разделанными под насыпь. Выемки глубиной от 1 до 5 м на снегозаносимых участках предусматривают с крутыми откосами (1:1,5 — 1:2) и дополнительными полками или обочинами шириной не менее 4 м.

7.38 Выемки глубиной более 2 м в мелких и пылеватых песках, переувлажненных глинистых грунтах, легковыветривающихся или трещиноватых скальных породах, в пылеватых лессовидных и лессовых породах, а также в вечномерзлых грунтах, переходящих при оттаивании в мягкопластичное состояние, предусматривают с закюветными полками. Ширину закюветных полок принимают при мелких и пылеватых песках равной 1 м, в случае остальных указанных грунтов при высоте откоса до 6 м — 1 м, при высоте откоса до 12 м (для скальных пород — до 16 м) — 2 м. Для дорог категорий I — III при сооружении выемок в легковыветривающихся скальных грунтах допускается предусматривать кювет-траншею шириной не менее 3 м и глубиной не менее 0,8 м.

Поверхности закюветных полок придается уклон 20 — 40% в сторону кювета. Уклон можно не предусматривать в случае скальных пород, а также песков в условиях засушливого климата.

7.39 Для выемок, относящихся к объектам индивидуального проектирования, выполняют расчеты по оценке общей и местной устойчивости откосов, разрабатывают мероприятия по ее обеспечению, включая назначение соответствующего поперечного профиля, устройство дренажей, защитных слоев, укрепление откосов геосинтетическими материалами (объемные георешетки, геоматы, габионы) и т.п.

Земляное полотно в сложных условиях

7.40 Для назначения конструкции земляного полотна в сложных условиях должна быть обоснована возможность применения типовых решений или обоснованы индивидуальные решения.

7.41 Сейсмобезопасность земляного полотна автомобильной дороги необходимо обеспечивать в соответствии с требованиями СП 14.13330.

Конструкции земляного полотна на косогорах следует обосновывать соответствующими расчетами с учетом устойчивости косогора как в природном состоянии, так и после сооружения дороги.

На устойчивых горных склонах крутизной более 1:3 земляное полотно рекомендуется располагать на полке, врезанной в косогор. На склонах крутизной 1:10 — 1:5 земляное полотно следует устраивать в виде насыпи без устройства уступов в основании. При крутизне склонов от 1:5 до 1:3 земляное полотно устраивают в виде насыпи, полунасыпи-полувыемки либо на полке. В основании насыпи и полунасыпи-полувыемки устраивают уступы шириной 3 — 4 м и высотой до 1 м. Уступы не устраиваются на склонах из дренирующих грунтов, а также из скальных слабовыветривающихся грунтов.

В необходимых случаях предусматривают комплексные мероприятия, обеспечивающие устойчивость земляного полотна и склона, на котором оно располагается (дренажные устройства, поверхностный водоотвод, защита от эрозии, подпорные сооружения, изменение очертания склона и т.д., в том числе с применением геосинтетических материалов).

7.42 Конструкцию земляного полотна на болотах назначают на основе технико-экономического сравнения вариантов, предусматривающих удаление болотных грунтов (включая взрывной метод) или их использование в качестве основания насыпи с принятием в необходимых случаях специальных мер по обеспечению устойчивости, снижению и ускорению осадок и исключению недопустимых упругих колебаний.

При глубине болот до 6 м и высоте насыпей до 3 м проектирование насыпи допускается вести на основе привязки типовых решений с учетом типа болота.

При использовании болотных грунтов в основании насыпи наряду с общими требованиями должны соблюдаться требования 7.31.

Нижнюю часть насыпей на болотах, погружающуюся ниже уровня поверхности болота на 0,2 — 0,5 м, рекомендуется предусматривать из дренирующих песчаных или крупнообломочных грунтов. Применение других грунтов, включая торф, должно быть обосновано расчетами.

При применении конструкций с выторфовыванием требуемый объем грунта для насыпи назначают с учетом компенсации боковых деформаций стенок траншеи выторфовывания, определяемых расчетом.

7.43 Насыпи на затопляемых пойменных участках, пересечении водоемов и подходах к мостовым сооружениям предусматривают с учетом волнового воздействия, а также гидростатического и эрозийного воздействия воды в период подтопления. Для обеспечения возможности ремонта и укрепления откосов в период эксплуатации на таких участках при технико-экономическом обосновании допускается предусматривать устройство берм шириной не менее 4 м.

7.44 При устройстве насыпей на слабых основаниях назначают обосновываемые расчетами специальные мероприятия, обеспечивающие возможность использования слабых грунтов в основании (уположение откосов, устройство боковых призм, временную перегрузку, регламентацию режима отсыпки насыпи, устройство вертикального дренажа, грунтовых свай-дрен, свайного основания, устройство легких насыпей, армирование насыпей геосинтетическими материалами (ткаными геотекстилями, геосетками, плоскими и объемными георешетками, геокомпозитами и др.).

При сооружении насыпи на слабых грунтах, в том числе болотных, без их удаления и замены, в целях уменьшения величины осадки и для эффективной стабилизации насыпи устраивают в основании насыпи обойму или платформу из армирующих геосинтетических материалов.

7.45 При устройстве выемок в особых грунтах или насыпей с использованием особых грунтов, предусматривают мероприятия по предохранению земляного полотна от деформаций (ограничение по расположению и толщине слоев из этих грунтов, устройство защитных слоев из устойчивых грунтов, армирующие, гидроизолирующие и другие прослойки из геосинтетических материалов и т.д.).

7.46 В районах распространения засоленных грунтов земляное полотно предусматривают с учетом степени засоления, определяемой в соответствии с таблицей В.3 Приложения В.

Слабо- и среднезасоленные грунты допускается использовать в насыпях на основе расчетов.

Сильнозасоленные грунты допускается использовать в качестве материала насыпей, в том числе и рабочего слоя, на участках местности 1-го типа по условиям увлажнения при обязательном применении мер, направленных на предохранение рабочего слоя от большего засоления.

Применение избыточно засоленных грунтов следует обосновывать специальными расчетами с принятием необходимых мер по нейтрализации их отрицательных свойств.

Земляное полотно на участках мокрых солончаков устраивают с соблюдением требований к насыпям на слабых основаниях (7.31).

7.47 Конструкция земляного полотна в районах подвижных песков должна обеспечивать условие минимальной заносимости песком. При этом предусматривают мероприятия по предохранению земляного полотна от выдувания и образования песчаных заносов на полосе шириной 50 — 150 м в зависимости от рельефа местности, скорости направления ветра, степени подвижности песков, зависящей от закрепления поверхности растительностью (таблица В.15 Приложения В), зернового состава песка и других факторов.

При незаросшей и слабозаросшей поверхности песков земляное полотно предусматривают преимущественно в виде насыпей высотой 0,5 — 0,6 м, возводимых из резервов глубиной до 0,2 м. В пределах равнин и межбарханных понижений должны быть предусмотрены:

планировка полосы шириной 15 — 40 м с каждой стороны полотна;

закрепление подвижных форм рельефа на ширину до 200 м за пределами полосы отвода.

Насыпи высотой более 1 м предусматривают с использованием песка из выемок или карьеров, размещаемых с подветренной стороны на расстоянии не менее 50 м от дороги.

Выемки глубиной до 2 м предусматривают раскрытыми с откосами не круче 1:10. При необходимости устройства водоотвода в выемке она должна быть разделана под насыпь с откосами не круче 1:4.

Выемки глубиной более 2 м предусматривают разделанными под насыпи высотой 0,3 — 0,4 м. При этом расстояние между подошвами внутреннего и внешнего откосов необходимо принимать равным 10 — 20 м в зависимости от силы и направления ветра и состава песка.

На участках с полузаросшей и заросшей поверхностью обеспечивают максимальное сохранение растительности и естественного рельефа прилегающей местности. С этой целью насыпи следует предусматривать минимальной высоты без резервов. Выемки предусматривают минимальной ширины с откосами 1:2. При необходимости получения из выемки требуемого количество грунта для насыпей предусматривают уширение выемки.

Для обеспечения проезда технологического транспорта по земляному полотну предусматривают устройство защитного слоя из глинистого грунта или песка, укрепленного вяжущими или иными способами, толщиной 0,15 — 0,2 м, либо укладку армирующей прослойки из рулонного геосинтетического материала и/или объемных георешеток.

7.48 Земляное полотно на орошаемой территории рекомендуется предусматривать в виде насыпей с учетом воздействия оросительной системы на его водно-тепловой режим.

Расстояние между бровками канала водно-сборно-сбросовой сети и резерва или водоотводной канавы принимают не менее 4,5 м. Использование кюветов, нагорных и водоотводных канав в качестве распределителей не допускается.

В качестве расчетного горизонта грунтовых вод принимают наивысший многолетний уровень, а на вновь осваиваемых территориях — по перспективным данным органов водного хозяйства.

7.49 Конструкции земляного полотна в дорожно-климатической зоне I назначают с учетом температурного режима толщи грунтов и их физико-механических свойств, определяющих величину осадки основания насыпи при оттаивании в период эксплуатации.

Земляное полотно предусматривают на основе теплотехнических расчетов исходя из принципов направленного регулирования уровня залегания верхнего горизонта вечномерзлых грунтов (ВГВМГ) в основании насыпи в период эксплуатации дороги.

7.50 Земляное полотно на участках залегания вечномерзлых грунтов предусматривают, руководствуясь одним из следующих принципов:

первый — обеспечения поднятия ВГВМГ не ниже подошвы насыпи и сохранение его на этом уровне в течение всего периода эксплуатации дороги;

второй — допущение оттаивания грунта деятельного слоя в основании насыпи в период эксплуатации дороги при условии ограничения осадок допустимыми пределами для конкретного типа покрытия;

третий — обеспечение предварительного оттаивания вечномерзлых грунтов и осушения дорожной полосы до возведения земляного полотна.

По первому принципу земляное полотно предусматривают на участках низкотемпературной вечной мерзлоты, сложенной сильнопросадочными и глинистыми грунтами влажностью ниже границы текучести в деятельном слое при капитальном типе дорожных одежд, а также при проявлении на территории таких мерзлотных процессов и явлений, как бугры пучения, термокарст, морозобойное растрескивание, наличие в толще погребенных льдов различного генезиса и т.п.

Второй принцип применяют в качестве основного из конкурирующих вариантов, оцениваемых по технико-экономическим показателям.

Третий принцип используют на участках высокотемпературной вечной мерзлоты островного распространения, когда возможны заблаговременное оттаивание вечномерзлых грунтов и осушение дорожной полосы.

7.51 На участке со скальными крупнообломочными и песчаными породами, не содержащими прослоек и линз льда, в том числе с высокотемпературной вечной мерзлотой (как правило, островного распространения), а также на участках сезонного промерзания (при отсутствии вечномерзлых грунтов) земляное полотно предусматривают по нормам дорожно-климатической зоны II.

7.52 При проектировании по первому принципу положение ВГВМГ в основании обеспечивают назначением соответствующей высоты насыпи при применении традиционных дорожно-строительных материалов и устройством специальных прослоек из теплоизолирующих материалов (торфа, пенополистирола, шлака и т.п.) в основании и теле насыпи.

7.53 При проектировании по второму принципу высоту насыпи устанавливают по результатам теплофизических расчетов и расчета суммарной осадки основания и нестабильных слоев насыпи.

Допустимая суммарная осадка на конец срока службы дороги приведена в таблице 7.6. Прогнозирование осадки на период эксплуатации должно осуществляться на основе расчетов.

Таблица 7.6

Тип дорожной одежды и условия ее устройства	Допустимая суммарная осадка основания и нестабильных слоев насыпи в период эксплуатации, см, при толщине нестабильных слоев, м
Тип дорожной одежды и условия ее устройства	0,5	1,0	1,5	2,0
Капитальные дорожные одежды со сборными железобетонными покрытиями, устраиваемые в одну стадию без технологического перерыва	2	4	6	10
Капитальные дорожные одежды с асфальтобетонными покрытиями, устраиваемые в один год с земляным полотном	4	8	12	20
Облегченные дорожные одежды	6	12	18	30
Переходные дорожные одежды	8	16	24	40

При применении в конструкции насыпи армирующих прослоек допустимые осадки могут быть увеличены на 20% при толщине стабильных слоев до 1,5 м и на 25% при их толщине до 2,0 м.

7.54 На участках прогнозируемых наледей в районах островного распространения вечномерзлых грунтов и глубокого сезонного промерзания земляное полотно должно устраиваться так, чтобы глубина промерзания основания насыпи не превышала промерзания грунтовой толщи в естественных условиях. При сплошном распространении вечномерзлых грунтов земляное полотно предусматривают совместно с противоналедными устройствами (мерзлотным грунтовым поясом, водонепроницаемым экраном и др.), активизирующими наледный процесс в удалении от полотна дороги.

7.55 Выемки допускается предусматривать на участках местности с благоприятными мерзлотно-грунтовыми и гидрогеологическими условиями (скальные и щебенистые грунты) при отсутствии линз и прослоек льда. В случае необходимости устройства выемок в сложных мерзлотно-грунтовых и гидрогеологических условиях (напластование грунтов неоднородного состава, переменный уровень водоносных горизонтов, проявление мерзлотных процессов, сильнопросадочные грунты) могут быть предусмотрены: теплоизоляция откосов, конструктивные элементы из геосинтетических материалов, замена переувлажненных пылеватых глинистых грунтов песчаными или другими несвязными материалами, термоизолирующие слои в основании дорожной одежды и обеспечен надежный отвод воды из выемки. Принимаемые решения обосновывают расчетами. Мелкие выемки раскрывают или разделывают под насыпи.

7.56 В зависимости от рельефа, гидрогеологических и мерзлотно-грунтовых условий поверхностные и грунтовые надмерзлотные воды необходимо отводить от дорожного полотна за счет водоотводных канав, нагорных мерзлотных валиков и приоткосных берм, параметры которых устанавливают расчетом.

7.57 Устройство земляного полотна (включая защитные, подпорные и удерживающие конструкции) на оползневых и оползнеопасных участках, а также в районах распространения селей, осыпей, лавин, карста, слабых грунтов, просадочных и набухающих грунтов и на участках влияния абразии и речной эрозии осуществляют на основе специальных технических условий.

7.58 При соответствующем технико-экономическом обосновании в конструкциях земляного полотна допустимо использовать прослойки из геосинтетических материалов, выполняющих армирующую, дренирующую, фильтрующую или разделяющую роль в:

основании насыпей на слабых грунтах;

теле насыпей — для повышения устойчивости откосов; в качестве защитного фильтра в дренажных конструкциях; в качестве дрен, обеспечивающих отвод воды из водонасыщенного массива грунта; как разделяющую прослойку на контакте слоев грунта или зернистых материалов с различным гранулометрическим составом (препятствующую перемешиванию материалов слоев);

основании технологических проездов на грунтах с низкой несущей способностью.

При разработке выемок в неблагоприятных грунтово-гидрологических условиях для обеспечения проезда строительной техники целесообразно предусматривать устройство технологических прослоек из армирующего геосинтетического материала с засыпкой дренирующим грунтом.

Водоотводные устройства

7.59 Для предохранения земляного полотна от переувлажнения поверхностными водами и размыва, а также для обеспечения производства работ по сооружению земляного полотна предусматривают системы поверхностного водоотвода (планировку территории, устройство канав, лотков, быстротоков, испарительных бассейнов, поглощающих колодцев и т.д.). Дно канав должно иметь продольный уклон не менее 5‰ и в исключительных случаях — не менее 3‰ .

Вероятность превышения расчетных паводков при сооружении водоотводных канав и кюветов принимают для дорог категорий I и II — 2%, категории III — 3%, категорий IV и V — 4%, а при возведении водоотводных сооружений с поверхности мостов и дорог — для дорог категорий I и II — 1%, категории III — 2%, категорий IV и V — 3%.

Наибольший продольный уклон водоотводных устройств определяют в зависимости от вида грунта, типа укрепления откосов и дна канавы с учетом допускаемой по размыву скорости течения. При невозможности обеспечения допустимых уклонов предусматривают быстротоки, перепады и водобойные колодцы.

На местности с поперечным уклоном менее 20‰ при высоте насыпи менее 1,5 м, на участках с переменной сторонностью поперечного уклона, а также на болотах водоотводные канавы предусматривают с двух сторон земляного полотна.

На местности с поперечным уклоном, направленным в сторону земляного полотна следует предусматривать сплошной продольный водоотвод на протяжении от каждого водораздела до мест, где возможен отвод воды в сторону от земляного полотна.

Испарительные бассейны разрешается предусматривать в дорожно-климатических зонах IV и V. В качестве испарительных бассейнов допускается использовать местные понижения, выработанные карьеры и резервы глубиной не более 0,4 м. На участках, где под испарительный бассейн используется резерв, предусматривают насыпь с бермой.

7.60 Грунтовые поверхностные воды, которые могут влиять на прочность и устойчивость земляного полотна или на условия производства работ, следует перехватывать или понижать дренажными устройствами.

7.61 Высоту насыпей и оградительных дамб у средних и больших мостов и на подходах к ним, а также насыпей на поймах назначают с таким расчетом, чтобы бровка земляного полотна возвышалась не менее чем на 0,5 м, а бровка незатопляемых регуляционных сооружений и берм — не менее чем на 0,25 м над расчетным горизонтом воды с учетом подпора и высоты волны с набегом ее на откос.

7.62 Бровка земляного полотна на подходах к малым мостам и трубам должна возвышаться над расчетным горизонтом воды, с учетом подпора, не менее чем на 0,5 м при безнапорном режиме работы сооружения и не менее чем на 1 м — при напорном и полунапорном режимах.

Вероятность превышения паводка при устройстве насыпи на подходах к мостам следует принимать для дорог категорий I — III — 1%, категорий IV и V — 2%, а на подходах к трубам следует принимать для дорог категории I — 1%, категорий II и III — 2%, категорий IV и V — 3%.

Укрепление земляного полотна, водоотводных сооружений и специальные геотехнические конструкции

7.63 Типы укрепления откосов земляного полотна и водоотводных сооружений должны отвечать требованиям работы укрепляемых сооружений, учитывать свойства грунтов, особенности погодно-климатических факторов, конструктивные особенности земляного полотна и обеспечивать возможность механизации работ и минимизации приведенных затрат на строительство и эксплуатацию. При назначении вида укрепления следует разрабатывать варианты и учитывать условия и время производства работ по сооружению земляного полотна и его укреплению.

Подтопляемые откосы насыпей защищают от волнового воздействия соответствующими типами укреплений в зависимости от гидрологического режима реки или водоема.

При соответствующем технико-экономическом обосновании взамен укреплений допускается применять уположение откосов (пляжный откос). Крутизну устойчивого к водному воздействию откоса определяют расчетом в соответствии с положениями СП 39.13330 в зависимости от гидрологических и климатических условий региона строительства и вида грунта насыпи. Ориентировочно крутизну пляжного откоса допускается принимать по таблице 7.7.

Таблица 7.7

Грунт откоса	Крутизна откоса при высоте волны, м
Грунт откоса	0,1	0,2	0,3	0,4	0,5	0,6
Песок мелкий	1:5	1:7,5	1:10	1:15	1:20	1:25
Супесь легкая	1:4	1:7	1:10	1:15	1:20	1:20
Суглинок, глина	1:3	1:5	1:7,5	1:10	1:15	1:15

7.64 Для укрепления откосов используют геосинтетические материалы (объемные геоячейки, противоэрозионные геоматы, габионы и др.), которые могут выполнять роль конструкции, защищающей откос от эрозии и армирующей дернину, роль покрытия, улучшающего условия развития травяного покрова, ограждения, ограничивающего деформации грунта в приповерхностной зоне откоса, обратного фильтра в укреплениях подтопляемых откосов сборными элементами или каменной наброской.

Тип геосинтетических материалов, применяемых для укрепления откосов, должен быть обоснован в проекте с учетом свойств геосинтетического материала и функций, отводимых для него в конструкции (Приложение Ж).

7.65 При устройстве защитных и удерживающих сооружений, применяемых при возведении земляного полотна, необходимо учитывать условия работы конструкции в период ее строительства и эксплуатации при минимальных затратах на ее сооружение.

8. Дорожные одежды

8.1 Дорожная одежда должна соответствовать общим требованиям, предъявляемым к проезжей части дороги как транспортному сооружению. Эти требования надлежит обеспечивать выбором конструкции для дорожной одежды, соответствующих покрытий проезжей части, конструкции сопряжения проезжей части с обочинами и разделительной полосой, и типов укреплений обочин, созданием ровной и шероховатой поверхности проезжей части и т.д.

8.2 Конструкцию дорожной одежды и вид покрытия принимают исходя из транспортно-эксплуатационных требований и категории проектируемой дороги с учетом интенсивности движения и состава автотранспортных средств, климатических и грунтово-гидрологических условий, санитарно-гигиенических требований, а также обеспеченности района строительства дороги местными строительными материалами.

8.3 Дорожные одежды могут состоять из одного или нескольких слоев. При наличии нескольких слоев дорожные одежды состоят из покрытия, основания и дополнительных слоев основания.

По сопротивлению нагрузкам от автотранспортных средств и по реакции на климатические воздействия дорожные одежды подразделяют на одежды с жесткими покрытиями или слоями основания (далее — жесткие дорожные одежды) и на одежды с нежесткими покрытиями и слоями основания (нежесткие дорожные одежды).

8.4 Типы дорожных одежд, основные виды покрытий и оснований и область их применения приведены в таблице 8.1.

Таблица 8.1

Типы дорожных одежд	Основные виды покрытий	Применяются в соответствии с пунктом
Капитальные	Цементобетонные монолитные	8.20; 8.27; 8.41
	Железобетонные, монолитные и сборные или из предварительно напряженного железобетона, армобетонные сборные и монолитные	8.22; 8.24
	Асфальтобетонные	8.42
Облегченные	Асфальтобетонные	8.42
Облегченные	Из щебня, гравия и песка, обработанных вяжущими	8.43; 8.44
Переходные	Щебеночные и гравийные; из грунтов и каменных материалов, обработанных вяжущими или армированных геосинтетическими материалами	8.43 - 8.46
Низшие	Из грунтов, армированных геосинтетическими материалами или улучшенных добавками	8.43; 8.44

8.5 Дорожные одежды и толщины отдельных слоев должны обеспечивать безопасность дорожного движения, прочность, надежность, долговечность и морозоустойчивость всей конструкции. Основные нормативные требования, которые надлежит выполнять и контролировать при устройстве дорожной одежды, приведены в таблице 8.2.

Таблица 8.2

Конструктивный элемент, вид работ и контролируемый параметр оснований и покрытий дорожных одежд	Значения нормативных требований
1. Высотные отметки по оси	Не более 10% результатов определений могут иметь отклонения от проектных значений до +/- 20 мм, остальные — до +/- 10 мм
2. Поперечные уклоны	Не более 10% результатов определений могут иметь отклонение от проектных значений до +/- 0,01, остальные — до +/- 0,005
3. Ширина слоя
3.1. Основания и покрытия асфальтобетонные, цементобетонные	Не более 10% результатов определений могут иметь отклонения от проектных значений от минус 7,5 см до 10 см, остальные — до +/- 5 см
3.2. Все остальные типы оснований и покрытий	Не более 10% результатов определений могут иметь отклонения от проектных значений до +/- 10 см, остальные — от минус 5 см до плюс 10 см
4. Толщина слоя
4.1. Основания и покрытия асфальтобетонные, цементобетонные	Не более 10% результатов определений могут иметь отклонения от проектных значений до +/- 10%, остальные до +/- 5%
4.2. Все остальные типы оснований и покрытий	Не более 10% результатов определений могут иметь отклонения от проектных значений от минус 15 мм до 20 мм, остальные — до +/- 10%
5. Поперечные уклоны	Не более 10% результатов определений могут иметь отклонения от проектных значений до +/- 0,010, остальные — до +/- 0,005
6. Ровность (просвет под рейкой длиной 3 м)
6.1. Основания и покрытия асфальтобетонные, монолитные цементобетонные, из каменных материалов и грунтов, обработанных вяжущими	Не более 5% результатов определений могут иметь значения до 6 мм, остальные — до 3 мм
6.2. Все остальные виды покрытий и оснований	Не более 5% результатов определений могут иметь значения до 15 мм, остальные — до 7 мм
7. Превышение граней смежных плит (в швах) монолитных цементобетонных:
покрытий	Не более 10% результатов определений могут иметь значения до 4 мм, остальные — до 2 мм
оснований	Не более 20% результатов определений могут иметь значения до 5 мм, остальные — до 3 мм
8. Прямолинейность продольных и поперечных швов покрытия и основания	Не более 5% результатов определений могут иметь отклонения от прямой линии до 10 мм, остальные до 5 мм
9. Ширина пазов деформационных швов всех видов покрытий	Отклонения от проектных значений до +/- 20%, но не более 35 мм

8.6 При расчете дорожных одежд на прочность учитывают перспективную интенсивность движения автомобилей различных типов, которую следует приводить к интенсивности воздействия расчетной нагрузки на одну наиболее нагруженную полосу проезжей части.

В качестве расчетной следует применять нормативную нагрузку в случаях, если:

величина расчетной нагрузки проектируемой дороги меньше значения нормативной нагрузки;

предполагается движение транспортных средств с осевой нагрузкой, превышающей нормативную более чем на 5%, в количестве, не превышающем 5% суммарной интенсивности движения грузовых автомобилей и автобусов.

Нормативную нагрузку назначают в соответствии с 5.2.

В случае, когда в составе движения проектируемой дороги предусматривается регулярное обращение автомобилей с осевой нагрузкой, превышающей нормативную (5.2) более чем на 5%, в количестве более 5%, за расчетную следует принимать максимальную нагрузку на наиболее нагруженную ось автомобиля.

При определении осевой нагрузки для многоосных автомобилей фактическую номинальную нагрузку на ось тележки, определяемую по паспортным данным, следует умножать на коэффициент Kc, вычисляемый по формуле

K_{c} = a - b \sqrt{B_{m} - c} , (8.1)

где Bm — расстояние между осями тележки, м;

a, b, c — параметры, определяемые в зависимости от капитальности дорожной одежды и числа осей тележки по таблице 8.3.

Таблица 8.3

Тип тележки	Численные значения параметров формулы (8.1)
Тип тележки	a	b	c
Двухосная	\frac{1,7}{1,52}	\frac{0,43}{0,36}	\frac{0,5}{0,5}
Трехосная	\frac{2,0}{1,60}	\frac{0,46}{0,28}	\frac{1,0}{1,0}
Примечание. В числителе — для дорожных одежд капитального и облегченного типов, в знаменателе — для переходных.

8.7 Конструкции дорожных одежд низшего типа назначают по региональным типовым решениям, разрабатываемым на основе практического опыта.

Для автомобильных дорог с многополосной проезжей частью дорожную одежду для всех полос движения рассчитывают на одинаковую наибольшую расчетную нагрузку.

8.8 Дорожные одежды рассчитывают по трем условиям, обеспечивающим требуемый уровень надежности и долговечности конструкции: по прочности, морозоустойчивости и осушению.

При расчете дорожных одежд на прочность используют расчетные значения прочностных и деформационных характеристик материалов и грунта конструктивных слоев.

За расчетные значения деформационных характеристик (модулей упругости) принимают их табличные нормативные значения (среднеарифметические), установленные по результатам многочисленных испытаний материалов.

За расчетные значения прочностных характеристик (сцепление, угол внутреннего трения, растяжения при изгибе) принимают их табличные нормативные значения, полученные в результате многочисленных испытаний, с учетом коэффициента нормированного отклонения, принимаемого в зависимости от требуемого уровня надежности.

8.9 Для нежестких дорожных одежд капитального и облегченного типов расчет на прочность выполняют по трем критериям прочности:

по допустимому общему упругому прогибу конструкции;

по допустимым напряжениям при изгибе монолитных слоев дорожной одежды (расчет на растяжение при изгибе);

по допустимым сдвигающим напряжениям в грунте и слабосвязных дополнительных слоях основания (расчет по сдвигу).

Конструкции дорожных одежд низшего типа назначают по региональным типовым решениям, разрабатываемым на основе практического опыта.

8.10 Расчет на прочность покрытий из монолитного цементобетона проводят с учетом величины и повторяемости суммарных напряжений от нагрузок автомобилей и температуры с учетом требований ГОСТ 27751.

Расчет жестких дорожных одежд на прочность должен включать расчет монолитного покрытия и расчет основания.

8.11 Расчет на прочность основания жестких дорожных одежд с монолитными и сборными покрытиями производят по условию предельного равновесия при сдвиге в дополнительных слоях основания и в земляном полотне.

8.12 Расчет асфальтобетонных покрытий на бетонных основаниях производят по двум условиям:

трещиностойкости асфальтобетонного покрытия в наиболее холодный месяц зимы;

прочности — предельной сопротивляемости покрытия и основания воздействию многократно повторяющихся нагрузок от автотранспортных средств.

Прочность асфальтобетонного покрытия на цементобетонном основании рассчитывают для наиболее неблагоприятного периода года — жарких летних месяцев, когда модуль упругости асфальтобетона минимален.

8.13 Расчет на морозоустойчивость как жестких дорожных одежд, так и нежестких проводят для неблагоприятных грунтово-гидрологических условиях. Расчет выполняют путем определения (расчета) величины ожидаемого пучения грунта рабочего слоя земляного полотна и сравнения ее с допускаемой для данной конструкции величиной.

8.14 Расчет на осушение должен предусматривать определение толщины дренирующего слоя при заданном коэффициенте фильтрации материала слоя.

Расчет должен выполняться по принципу поглощения или по принципу полного осушения.

8.15 Покрытия должны иметь устойчивые во времени ровность и шероховатость поверхности, необходимые для обеспечения расчетных скоростей и безопасности движения. Значения глубин впадин шероховатости по апробированному методу «песчаное пятно», определяемые прибором типа КП-1319, должны соответствовать указанным в таблице 8.4, в зависимости от геометрических параметров макрошероховатости, учитывающих форму и очертание выступов частиц каменного материала и их взаимное расположение в верхнем слое дорожной одежды. Дорожные покрытия по типу шероховатости классифицируют в соответствии с таблицей 8.4а.

Таблица 8.4

Материал верхнего слоя покрытия	Минимальная средняя глубина впадин шероховатости, мм
Асфальтобетон	1,0
Поверхностная обработка	1,2
Цементобетон	0,5

Таблица 8.4а

(таблица 8.4а введена Изменением № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

Типы шероховатых поверхностей	Класс шероховатости дорожного покрытия	Рекомендуемая максимальная высота выступов R, мм, не более
Нешероховатые (гладкие)	I	0,7 — 1,0
Шероховатые	II	1,0 — 1,5
Среднешероховатые	III	1,2 — 2,5
Крупношероховатые	IV	2,5 — 4,5
Примечание. Шероховатость покрытий оценивается методом «песчаного пятна» [[3]](#p103858).

Для вновь строящихся или реконструируемых дорог категорий I — III целесообразно устройство дорожных покрытий с крупношероховатой поверхностью, соответствующей классу IV.

8.16 Шероховатые покрытия с применением каменных материалов, устойчивых против шлифуемости под воздействием движения, предусматривают для достижения стабильных во времени высоких значений коэффициентов сцепления шин автомобилей с поверхностью проезжей части.

Требуемые значения коэффициентов сцепления в зависимости от особенностей их участков и условий движения при увлажненной поверхности покрытий приведены в таблице 8.5.

Таблица 8.5

Условия движения	Характеристика участков дорог	Коэффициент сцепления
Легкие	Участки прямые или на кривых радиусами 1000 м и более, горизонтальные или с продольными уклонами не более 30‰ , с элементами поперечного профиля, соответствующими нормами таблицы 5.12, с укрепленными обочинами, без пересечений в одном уровне, при коэффициенте загрузки не более 0,3	0,45
Затрудненные	Участки на кривых в плане радиусами от 250 до 1000 м, на спусках и подъемах с уклонами от 30‰ до 60‰ , участки в зонах сужений проезжей части (при реконструкции), а также участки дорог, отнесенные к легким условиям движения, при коэффициенте загрузки в пределах 0,3 — 0,5	0,50
Опасные	Участки с видимостью менее расчетной; подъемы и спуски с уклонами, превышающими расчетные; зоны пересечений в одном уровне, а также участки, отнесенные к легким и затрудненным условиям, при коэффициенте загрузки свыше 0,5	0,60
Примечание. Коэффициенты сцепления установлены динамометрическим прицепным прибором ПКРС-2 (ГОСТ 30413) без учета их снижения в процессе эксплуатации дороги. При использовании других приборов (в частности, портативных) их показания должны быть приведены к показаниям прибора ПКРС-2.

Указанные в таблице 8.5 значения коэффициентов сцепления обеспечивают:

устройством шероховатой поверхности способом поверхностной обработки или втапливанием щебня марки по прочности не ниже 1000;

устройством покрытий из щебеночно-мастичных асфальтобетонных смесей и смесей типов А и Г с использованием щебня марки по прочности не ниже 1000 и дробленого песка изверженных горных пород;

специальной отделкой поверхности цементобетонных покрытий.

8.17 Крупношероховатые поверхности с высотой выступов 10 — 12 мм, получаемые путем поверхностной обработки с применением щебня размером 25 — 35 мм, рекомендуется предусматривать для устройства поперечных («шумовых») полос на подходах (на расстоянии 250 — 300 м) к опасным участкам дорог. Ширину поперечных полос принимают 5 — 7 м, расстояние между полосами — от 30 м в начале до 10 — 15 м в конце. В промежутках между полосами покрытие должно иметь шероховатую поверхность с параметрами, соответствующими опасным условиям движения (по таблице 8.5).

8.18 Ровность поверхности покрытия оценивается:

просветами под трехметровой рейкой, получаемыми с помощью рейки или профилометра;

отклонениями (амплитудами) высотных отметок точек профиля, полученных нивелированием с шагом 5 м или профилометром;

международным индексом ровности IRI, полученным с помощью дорожного профилометра.

Методика измерений для метода трехметровой рейки и метода амплитуд приведена в ГОСТ Р 56925.

Требования к показателям ровности по методу амплитуд и международному индексу ровности IRI для оснований и покрытий из асфальтобетона, цементобетона и из каменных материалов и грунтов, обработанных вяжущими, приведены в таблице 8.6.

Таблица 8.6

N п.п.	Категория автомобильной дороги	Допустимые значения амплитуд, мм			IRI, м/км, не более
		Длина прямой линии, м
		10	20	40
1	I, II, III	5	8	16	2,2
2	IV, V	6	10	20	2,6

Требования к показателям ровности представлены в СП 78.13330.2012.

Жесткие дорожные одежды

8.19 К жестким дорожным одеждам следует относить одежды, имеющие:

цементобетонные монолитные покрытия;

асфальтобетонные покрытия на основаниях из цементобетона;

сборные покрытия из железобетонных или предварительно напряженных железобетонных и армобетонных плит.

8.20 Толщину бетонных покрытий назначают по расчету с учетом вида оснований, но не менее приведенной в таблице 8.7.

Таблица 8.7

Вид основания	Толщина покрытия, см, по категориям дорог
Вид основания	I	II — III	IV — V
Бетонное или из каменных материалов и грунтов, обработанных неорганическими вяжущими	22	20	18
Щебеночные и гравийные	-	22	18
Песчаные, песчано-гравийные	-	-	18

8.21 В бетонном покрытии предусматривают поперечные и продольные швы. К поперечным относятся швы расширения, сжатия, коробления и рабочие. Система их расположения определяется с учетом климатологических и технологических особенностей условий строительства. Пересечение продольных и поперечных швов рекомендуется предусматривать под прямым углом. Расстояние между швами сжатия (длину плит) определяют расчетом.

Допускается назначать длину плит в зависимости от толщины покрытия с учетом климата согласно таблице 8.8.

Таблица 8.8

Климат	Длина плиты, м, при толщине покрытия, см
Климат	18	20	22	24
Умеренный	4,5 — 5	5 — 6	5 — 6	5,5 — 7
Континентальный	3,5 — 4	4 — 5	4 — 5	4,5 — 6
Примечание. Континентальный климат характеризуется разницей между максимальной и минимальной температурами воздуха за сутки более 12 °C при повторяемости более 50 раз в год.

8.22 Покрытия из сборных железобетонных плит на автомобильных дорогах предусматривают для сложных природных условий или при высоких насыпях, когда трудно обеспечивать стабильность земляного полотна.

8.23 В основаниях из бетона класса B12,5 (Btb1,6) и выше необходимо предусматривать продольные и поперечные швы сжатия и расширения.

8.24 Конструкции дорожных одежд со сборным покрытием из железобетонных и армобетонных плит допускается принимать на основе технико-экономических обоснований в районах со сложными инженерно-геологическими, гидрогеологическими и климатическими условиями с учетом ГОСТ 27751.

8.25 Плиты сборного покрытия принимают по типовым проектам или по условиям прочности и трещиностойкости на действие колесной нагрузки и собственной массы плит при подъеме их за монтажные устройства и при укладке в штабеля и на транспортные средства.

8.26 Под сборные покрытия, укладываемые на песчаное основание, целесообразно устраивать сплошную прослойку из полотен геотекстиля на всю ширину покрытия с запасом по 0,5 м с каждой стороны и выпусками шириной 0,75 м от поперечных швов покрытия на откосы. При ширине плит более 1,5 м допускается устройство прослоек из полос геотекстиля шириной не менее 0,75 м под швами и кромками покрытия.

При соответствующем обосновании песчаное основание рекомендуется армировать объемными геоячейками.

8.27 На дорогах категорий I — III с насыпями высотой более 3 м из крупнообломочных грунтов с размерами обломков более 0,2 м, с насыпями на болотах при частичном выторфовывании высотой более 5 м из любых грунтов, у путепроводов через железные дороги в пределах до 200 м независимо от высоты насыпи, а также на участках дорог, где ожидаются неравномерные осадки земляного полотна, рекомендуется устраивать цементобетонные покрытия, армированные сетками.

8.28 При конструировании жестких дорожных одежд с верхним слоем из асфальтобетона должны быть предусмотрены мероприятия, обеспечивающие замедление процесса возникновения отдельных температурных трещин в покрытии, в том числе с использованием армирующих геосеток и геокомпозитов (Приложение Д).

Нежесткие дорожные одежды

8.29 К нежестким следует относить все конструкции дорожных одежд, не отвечающие признакам, указанным в 8.19. Нежесткие дорожные одежды капитального и облегченного типов с усовершенствованным покрытием предусматривают с таким расчетом, чтобы за расчетный срок службы конструкции, возникающие деформации и разрушения могут быть устранены плановыми ремонтами исключительно покрытия.

8.30 Нежесткие дорожные одежды на полосах движения проезжей части следует рассчитывать на прочность с учетом кратковременного многократного действия подвижных нагрузок. Продолжительность действия нагрузки принимают равной 0,1 с и в расчет вводят соответствующие этой продолжительности значения модулей упругости и прочностных характеристик материалов и грунта.

Дорожную одежду на стоянках автомобилей и обочинах дорог рассчитывают на продолжительное действие нагрузки (длительностью не менее 10 мин) без учета повторности нагружения.

Дорожные одежды на остановках общественного транспорта, на подходах к перекресткам дорог и к пересечениям с железной дорогой следует рассчитывать как на многократное действие кратковременной нагрузки, так и на продолжительное нагружение, выбирая более мощную конструкцию.

8.31 Расчет нежестких дорожных одежд при кратковременном действии нагрузки следует выполнять по трем критериям прочности: упругому прогибу всей конструкции, сопротивлению сдвигу в грунте и в слабосвязных слоях дорожной одежды, сопротивлению монолитных слоев усталостному разрушению от растяжения при изгибе под расчетной нагрузкой.

Расчет нежестких дорожных одежд на длительное действие нагрузки выполняют по сдвигу в грунте и в слабосвязных слоях дорожной одежды.

8.32 Напряжения и деформации нежестких дорожных одежд и земляного полотна под действием расчетной нагрузки определяют с применением методов теории упругости для слоистого полупространства с учетом расчетных условий на контактах слоев. Допускается приводить многослойные дорожные одежды и земляное полотно к двух- и трехслойным расчетным моделям.

8.33 Независимо от результатов расчета на прочность дорожной одежды, толщины конструктивных слоев в уплотненном состоянии следует принимать не менее приведенных в таблице 8.9.

Таблица 8.9

Материалы покрытий и других слоев дорожной одежды	Толщина слоя, см
Крупнозернистый асфальтобетон (с размером зерен до 40 мм)	7
Мелкозернистый асфальтобетон (до 20 мм)	5
Щебеночно-мастичный асфальтобетон (до 10 мм) и песчаный асфальтобетон (до 5 мм)	3
Щебеночные (гравийные) материалы, обработанные органическим вяжущим	8
Щебень, обработанный органическим вяжущим по способу пропитки	8
Щебеночные и гравийные материалы, не обработанные вяжущим:
на песчаном основании	15
на прочном основании (каменном или из укрепленного грунта)	8
Каменные материалы и грунты, обработанные органическими или неорганическими вяжущими	10

Толщину конструктивного слоя принимают во всех случаях не менее двойного размера наиболее крупной фракции применяемого минерального материала.

В случае укладки каменных материалов на глинистые грунты предусматривают прослойку из геосинтетических материалов или прослойку толщиной не менее 10 см из песка, высевок, укрепленного грунта или других водоустойчивых материалов.

Между конструктивным слоем из каменных материалов и слоем из мелкозернистых грунтов предусматривают прослойку из геосинтетического материала или прослойку толщиной не менее 10 см из песка, высевок, укрепленного грунта или других водоустойчивых материалов.

Дополнительные слои для укрепленных полос, обочин и разделительных полос

8.34 В районах сезонного промерзания грунтов на дорогах с капитальными и облегченными дорожными одеждами, находящихся в неблагоприятных грунтово-гидрологических условиях, наряду с обеспечением требуемой прочности следует предусматривать противопучинные мероприятия, гарантирующие достаточную морозоустойчивость дорожной одежды и земляного полотна в соответствии с 7.15.

8.35 Специальные противопучинные мероприятия не требуются:

в районах с глубиной промерзания менее 0,6 м;

при земляном полотне, рабочий слой которого отвечает требованиям 7.12 - 7.16, 7.19 и 7.20;

когда необходимая по условиям прочности толщина дорожной одежды превышает 2/3 глубины промерзания.

8.36 Толщину теплоизоляционных слоев разного назначения (для полного предотвращения промерзания земляного полотна или для ограничения глубины промерзания его допустимыми пределами) определяют теплотехническим расчетом.

8.37 На участках земляного полотна из глинистых грунтов и пылеватых песков предусматривают дренирующие слои с водоотводящими устройствами в основаниях и дополнительных слоях, выполненных из традиционных зернистых (пористых) материалов в сочетании с геосинтетическими дренажными матами и нетканым геотекстилем, в следующих случаях:

в дорожно-климатической зоне II — при всех схемах увлажнения рабочего слоя земляного полотна (7.22);

в дорожно-климатической зоне III — при 2-й и 3-й схемах увлажнения рабочего слоя;

в зонах IV и V — при 3-й схеме увлажнения рабочего слоя.

Необходимость устройства дренирующих слоев на участках дорог, где основания или дополнительные слои дорожной одежды выполнены из грунтов и каменных материалов, обработанных вяжущими, устанавливается расчетом на осушение.

Толщину дренирующего слоя, необходимый коэффициент фильтрации, гранулометрический состав и другие требования к материалам, используемым для его устройства, устанавливают расчетом в зависимости от количества воды, поступающей в основание проезжей части, способа ее отвода, длины пути фильтрации и других факторов.

8.38 При расчете дорожной одежды на остановочных полосах следует принимать не менее 1/3 расчетной интенсивности или другую нагрузку, обосновываемую в проекте, при которой исключается быстрое накопление остаточных деформаций.

8.39 Покрытия на укрепленной полосе обочин (0,5 — 0,75 м) и разделительной полосы (краевые полосы) следует устраивать по типу дорожной одежды на основной проезжей части. Дорожную одежду на остановочной полосе (2,5 м) рекомендуется предусматривать из цементо- или асфальтобетона с применением щебня преимущественно крупных размеров (до 25 — 45 мм), а также из обработанных вяжущими каменных материалов, или армированных геосинтетическими материалами.

Поверхность остальной части обочины укрепляют в зависимости от категории дороги, грунтов земляного полотна и особенностей климата территории засевом трав, россыпью щебня, гравия, шлака и других наиболее дешевых местных крупнозернистых материалов.

Для предохранения обочин и откосов земляного полотна от размыва на участках дорог с продольными уклонами более 30‰ , с насыпями высотой более 4 м, в местах вогнутых кривых в продольном профиле предусматривают устройство продольных лотков и других сооружений для сбора и отвода стекающей с проезжей части воды.

8.40 Разделительные полосы сопрягают с проезжей частью путей устройства на разделительной полосе укрепленных полос, расположенных в одном уровне с проезжей частью. Остальную часть разделительной полосы укрепляют засевом трав и, в зависимости от местных условий, посадкой кустарников (сплошной или в виде поперечных полос — кулис), располагаемых на расстоянии не менее 1,75 м от кромки проезжей части.

Материалы для дорожных одежд

8.41 Для цементобетонных покрытий и оснований следует применять бетоны тяжелый и мелкозернистый по ГОСТ 25192, ГОСТ 26633 и таблице 8.11. Классы бетона по прочности принимают по таблице 8.10.

Таблица 8.10

Конструктивный слой дорожной одежды	Минимальные проектные классы по прочности
Конструктивный слой дорожной одежды	На растяжение при изгибе, Btb	На сжатие, B
Монолитное покрытие	4,0	30
Монолитное основание	1,2	7,5
Сборное покрытие (основание)	3,6	25
Примечания 1. Классы бетона по прочности устанавливают в возрасте 28 сут твердения в нормальных условиях по ГОСТ 10180, ГОСТ 18105. 2. Готовая бетонная смесь должна соответствовать ГОСТ 7473. 3. Состав бетона должен быть подобран и утвержден с учетом требований ГОСТ 27006. 4. Продолжительность ухода за бетоном должна быть предусмотрена в течение всего процесса твердения до момента формирования бетона с требуемыми свойствами, но не менее 28 сут. 5. Минимальный расход цемента в бетоне принимают согласно ГОСТ 26633.

Минимальную проектную марку бетона по морозостойкости следует принимать по таблице 8.11.

Таблица 8.11

Конструктивный слой дорожной одежды	Минимальные проектные марки бетона по морозостойкости F для районов со среднемесячной температурой воздуха наиболее холодного месяца, °C
Конструктивный слой дорожной одежды	От 0 до минус 5	От минус 5 до минус 15	Ниже минус 15
Покрытие	100	150	200
Основание	25	50	50
Примечания 1. Среднемесячную температуру воздуха наиболее холодного месяца для районов строительства следует определять по СП 131.13330. 2. Марку по морозостойкости принимают по результатам испытаний по ГОСТ 26633 и ГОСТ 10060 для бетона покрытий и по ГОСТ 10060 - для бетона оснований.
(примечание 2 в ред. Изменения № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

Материалы для приготовления бетона, арматурная сталь, материалы для ухода за бетоном, материалы для устройства и герметизации деформационных швов должны соответствовать стандартам и техническим условиям.

8.42 Асфальтобетон и материал из смесей каменных материалов и грунтов, обработанных органическими вяжущими, должны соответствовать требованиям ГОСТ 9128, ГОСТ 31015, ГОСТ 30491 соответственно.

Для повышения устойчивости к образованию колеи и трещин в асфальтобетонных покрытиях рекомендуется предъявлять повышенные требования к показателям сдвигоустойчивости и трещиностойкости асфальтобетона, обосновывая их доступным методом в зависимости от расчетных условий эксплуатации. Для обеспечения требуемой сдвигоустойчивости и трещиностойкости рекомендуется применять полимерасфальтобетоны с использованием полимерно-битумных вяжущих (ПБВ) по ГОСТ Р 52056. При этом температура размягчения ПБВ, учитывая климатические условия эксплуатации покрытия, должна быть не ниже расчетной температуры сдвигоустойчивости покрытий и составлять не менее 60 °C для 1-й и 2-й дорожно-климатических зон и не менее 65 °C для 3-й и 4-й; температура хрупкости по Фраасу должна быть не выше температуры воздуха наиболее холодных суток района строительства в соответствии с СП 131.13330 с обеспеченностью 0,98 для дорог I — III категорий и обеспеченностью 0,92 для остальных категорий дорог. Показатель эластичности ПБВ при 25 °C должен быть не ниже 90% для дорог I — III категорий и 85% для дорог IV и V категорий и соответственно не ниже 80% и 75% при 0 °C. Для повышения трещиностойкости асфальтобетонных покрытий рекомендуется применять армирующие геосинтетические материалы.

8.43 Каменные материалы и грунты, обработанные неорганическими вяжущими, для покрытий и оснований должны соответствовать требованиям ГОСТ 23558 и таблице 8.12.

Таблица 8.12

Показатели свойств материалов, обработанных неорганическими вяжущими	Показатели свойств
	для покрытий	для оснований
Предел прочности на сжатие в возрасте 28 сут, МПа, не менее	7,5	2,0
Марка по морозостойкости для районов со среднемесячной температурой наиболее холодного месяца, °C, не менее:
от 0 до минус 5	F15	F10
от минус 5 до минус 15	F25	F15
от минус 15 до минус 30	F50	F25
ниже минус 30	F75	F50

8.44 При устройстве оснований дорожных одежд по способу заклинки применяют щебень, отвечающий требованиям ГОСТ 8267, ГОСТ 3344 и ГОСТ 25607. При этом в качестве основного материала используют щебень фракции 40 — 70 (80) мм или фракции 70 (80) — 120 мм, а в качестве расклинивающего — фракции 5 — 10, 10 — 20 и 20 — 40 мм. При устройстве оснований дорожных одежд из щебня фракции 40 — 70 (80) мм для расклинки допускается применять щебеночно-песчаные смеси С10, С11 по ГОСТ 25607 вместо фракции 5 — 10 мм.

При устройстве щебеночных слоев допускается в качестве расклинивающего материала использовать асфальтобетонные смеси, а также мелкозернистые щебеночно-песчаные смеси, обработанные цементом.

Требования к щебню для устройства оснований по способу заклинки приведены в таблице 8.13.

Таблица 8.13

Показатели свойств каменных материалов	Категория автомобильной дороги
Показатели свойств каменных материалов	I — III	IV, V
Марка по прочности на сжатие (раздавливание) в цилиндре в водонасыщенном состоянии, не менее:
щебня из изверженных и метаморфических пород	800	800
щебня из осадочных пород	600	400
щебня из шлаков черной и цветной металлургии, фосфорных	600	400
щебня из гравия	600	400
Марка по истираемости в полочном барабане, не менее	И3	И4
Марка по морозостойкости, не менее, для районов со среднемесячной температурой воздуха наиболее холодного месяца, °C, не менее:
от 0 до минус 5	F15	-
от минус 5 до минус 15	F25	F15
от минус 15 до минус 30	F50	F25
ниже минус 30	F75	F50
Содержание зерен пластинчатой (лещадной) и игловатой формы, % по массе, не более	25	35
Марка по водостойкости, не менее	В2	В3
Марка по пластичности, не менее	ПЛ2	ПЛ3
Устойчивость структуры:
потери при испытаниях, % по массе, не более	5	7
марка по устойчивости, не менее	УС2	УС3

8.45 При устройстве конструктивных слоев дорожных одежд из плотных смесей применяемые материалы по зерновому составу должны отвечать требованиям ГОСТ 25607 и ГОСТ 3344.

Требования к щебню (гравию), входящему в состав смесей, приведены в таблице 8.14.

Таблица 8.14

Показатели свойств естественных каменных материалов и шлаков	Для покрытий		Для оснований
	Категория автомобильной дороги
	IV	V	I — III	IV, V
Марка по дробимости щебня в водонасыщенном состоянии, не ниже:
щебня из изверженных и метаморфических пород	800	800	800	600
щебня из осадочных пород	600	400	600	400
гравия и щебня из гравия	800	600	800	400
щебня из шлаков черной и цветной металлургии и из фосфорных шлаков	800	600	600	300
Марка по истираемости, не ниже	И3	И3	И3	И4
Марка по морозостойкости для районов со среднемесячной температурой воздуха наиболее холодного месяца, °C:
от 0 до минус 5	F15	F15	F15	-
от минус 5 до минус 15	F25	F25	F25	F15
от минус 15 до минус 30	F50	F50	F50	F25
ниже минус 30	F75	F75	F75	F50
Содержание зерен пластинчатой (лещадной) и игловатой формы, % по массе, не более	25	25	35	Не нормируется
Марка по водостойкости, не ниже	В1	В1	В2	В3
Марка по пластичности, не ниже	ПЛ1	ПЛ1	ПЛ2	ПЛ3
Устойчивость структуры:
потери при испытаниях, % по массе, не более	5	5	5	7
марка по устойчивости, не ниже	УС2	УС2	УС2	УС3

8.46 Устойчивость структуры определяется только для щебня из попутно добываемых вскрышных и вмещающих пород и некондиционных отходов горных предприятий по переработке руд, неметаллических ископаемых и других отраслей промышленности и щебня из шлаков черной и цветной металлургии, фосфорных шлаков.

Требования по прочности, истираемости и морозостойкости к щебню из активных и высокоактивных шлаков, входящих в состав готовых смесей, не предъявляются.

8.47 Для оснований из фосфополугидрата сульфата кальция в качестве материала слоя или расклинивающего материала при устройстве щебеночных оснований применяют материал непосредственно с технологических линий завода.

Водостойкость уплотненного материала в возрасте 28 сут должна отвечать требованиям ГОСТ 25607.

По морозостойкости, определяемой по ГОСТ 23558, материал должен иметь марку Мрз15 или Мрз25.

8.48 Для устройства дополнительных слоев основания могут быть применены смеси С3 — С11 по ГОСТ 25607 и пески по ГОСТ 8736. Коэффициент фильтрации смесей и песков должен быть не менее 1 м/сут.

8.49 Для морозозащитных слоев допускается применять слабопучинистые песчаные грунты, которые удовлетворяют требованиям коэффициента пучения и сдвиговым характеристикам, устанавливаемым расчетом на прочность и морозостойкость дорожной одежды, и имеют коэффициент фильтрации не менее 0,2 м/сут.

8.50 Для устройства прослоек различного назначения в слоях дорожных одежд необходимо применять геосинтетические материалы в соответствии с Приложением Д.

9. Мосты, трубы и тоннели

9.1 Мосты, путепроводы, виадуки, эстакады и трубы на автомобильных дорогах следует возводить в соответствии с требованиями СП 35.13330.

9.2 Автодорожные тоннели следует возводить в соответствии с требованиями ГОСТ 24451 и СП 122.13330.

9.3 Расчетная интенсивность движения для автодорожных тоннелей определяется в соответствии с 4.3 и 4.8. Для автодорожных тоннелей перспективный период принимают не менее 30 лет.

9.4 При сооружении на автомобильных дорогах мостов и тоннелей, а также участков подходов к ним следует соблюдать требования единообразия условий движения на дорогах.

9.5 На участках подходов к тоннелям проезжую часть выделяют разметкой в виде сплошной линии на расстоянии не менее 250 м от их порталов, выполняемой по кромке проезжей части.

10. Обустройство дорог и защитные дорожные сооружения

10.1 К обустройству дорог относятся технические средства организации дорожного движения (ограждения, знаки, разметка, направляющие устройства, сети освещения, светофоры, системы автоматизированного управления движением), озеленение, малые архитектурные формы.

10.2 Дорожные ограждения по условиям применения разделяются на две группы.

К ограждениям первой группы относятся барьерные конструкции (высотой не менее 0,75 м) и парапеты (высотой не менее 0,6 м), предназначенные для предотвращения вынужденных съездов транспортных средств на опасных участках дороги с мостов, путепроводов, а также столкновений со встречными транспортными средствами и наездов на массивные препятствия и сооружения.

К ограждениям второй группы относятся сетки, конструкции перильного типа и т.п. (высотой 0,8 — 1,5 м), предназначенные для упорядочения движения пешеходов и предотвращения выхода животных на проезжую часть.

10.3 Дорожные ограждения применяют в зависимости от назначения ограждений, их расположения, принципа работы. Ограждение должно соответствовать требованиям к уровню удерживающей способности, который выбирают с учетом степени сложности дорожных условий, а также прогибу, рабочей ширине и минимальной высоте.

10.4 Ограждения первой группы должны устанавливаться на обочинах участков автомобильных дорог категорий I — IV:

проходящих по насыпям крутизной откоса 1:3 и более в соответствии с требованиями, приведенными в таблице 10.1;

расположенных параллельно железнодорожным линиям, болотам типа III и водным потокам глубиной 2 м и более, оврагам и горным ущельям на расстоянии до 25 м от кромки проезжей части при перспективной интенсивности движения не менее 4000 приведенных ед./сут и до 15 м при перспективной интенсивности менее 4000 приведенных ед./сут;

пролегающих на склонах местности крутизной более 1:3 (со стороны склона) при перспективной интенсивности движения не менее 4000 приведенных ед./сут;

со сложными пересечениями и примыканиями в разных уровнях;

с недостаточной видимостью при изменении направления дороги в плане.

Таблица 10.1

Участки автомобильных дорог	Продольный уклон, ‰	Перспективная интенсивность движения, приведенных ед./сут, не менее	Минимальная высота насыпи, м
Прямолинейные, кривые в плане радиусом более 600 м	До 40	2000	3,0
Кривые в плане радиусом менее 600 м на спуске или после него с внутренней стороны	-	1000	4,0
Прямолинейные, кривые в плане радиусом более 600 м	40 и более	2000	2,5
Кривые в плане радиусом менее 600 м на спуске или после него с внутренней стороны	-	1000	3,5
С внешней стороны кривых в плане радиусом менее 600 м на спуске или после него	До 40	2000	2,5
С внешней стороны кривых в плане радиусом менее 600 м после спуска	-	1000	3,5
На вогнутых кривых в продольном профиле, сопрягающих встречные уклоны с алгебраической разностью до 50‰	-	2000	2,5
На вогнутых кривых в продольном профиле, сопрягающих встречные уклоны с алгебраической разностью более 50‰	-	1000	3,5
С внешней стороны кривых в плане радиусом менее 600 м на спуске	40 и более	2000	2,0
С внешней стороны кривых в плане радиусом менее 600 м после спуска	-	1000	3,0

Предусматривают ограждение опор путепроводов, консольных и рамных опор информационно-указательных дорожных знаков, опор освещения и связи, расположенных на расстоянии менее 4 м от кромки проезжей части.

На обочинах дорог ограждения первой группы должны быть расположены на расстоянии не менее 0,5 м и не более 0,85 м от бровки земляного полотна в зависимости от жесткости конструкции дорожных ограждений.

На обочинах автомобильных дорог рекомендуется устанавливать ограждения:

барьерные односторонние металлические энергопоглощающие с шагом стоек 1 м — с внешней стороны кривых в плане радиусом менее 600 м дорог категорий I и II;

барьерные односторонние металлические энергопоглощающие с шагом стоек 2 м — на дорогах категорий I и II, кроме внутренней стороны кривых в плане радиусом менее 600 м;

барьерные односторонние металлические энергопоглощающие с шагом стоек 3 м — на дорогах категорий I и II, кроме кривых в плане радиусом менее 600 м;

барьерные односторонние металлические энергопоглощающие с шагом стоек 4 м — с внутренней стороны кривых в плане радиусом менее 600 м дорог категорий I и II;

барьерные односторонние металлические жесткие — на дорогах категорий I и II, кроме внутренней стороны кривых в плане радиусом менее 600 м, и на прямолинейных участках и кривых в плане радиусом более 600 м дорог категории III;

барьерные односторонние с металлической планкой на железобетонных стойках — с внутренней стороны кривых в плане радиусом менее 600 м дорог I и II категорий и на дорогах категории III;

барьерные односторонние железобетонные с шагом стоек 1,25 м — с внутренней стороны кривых в плане радиусом менее 600 м дорог категории IV;

барьерные односторонние железобетонные с шагом стоек 2,5 м — на прямолинейных участках и кривых в плане радиусом более 600 м дорог категории III и на дорогах категории IV;

барьерные односторонние тросовые — с внутренней стороны кривых в плане радиусом менее 600 м дорог категории III и на дорогах категории IV;

парапетного типа — в горной местности на участках дорог категорий I — IV, а при технико-экономическом обосновании — и на участках дорог категории V.

10.5 На разделительных полосах дорог категории I ограждения первой группы должны устанавливаться с учетом условий, указанных в таблице 10.2.

Таблица 10.2

Число полос движения в обоих направлениях	Опасные препятствия на разделительной полосе	Перспективная интенсивность движения, приведенных ед./сут, при ширине разделительной полосы, м, не менее
Число полос движения в обоих направлениях	Опасные препятствия на разделительной полосе	3 — 4	5 — 6
4	Отсутствуют	30000	40000
	Имеются	20000	30000
6	Отсутствуют	40000	60000
	Имеются	30000	50000

На разделительной полосе ограждения первой группы должны быть расположены по ее оси, а при наличии опасных препятствий — вдоль оси разделительной полосы на расстоянии не менее 1 м от кромки проезжей части.

При ширине разделительной полосы более 3 м рекомендуется применять барьерные двусторонние металлические ограждения, а при ширине 3 м и менее — железобетонные ограждения парапетного типа, в том числе со специальным профилем боковых поверхностей.

10.6 При установке дорожных ограждений принимается расчетная интенсивность движения на 5-летнюю перспективу.

10.7 Не допускается применять ограждения барьерного типа с использованием тросов на автомобильных дорогах категорий I и II.

Не допускается устройство ограждений парапетного типа в виде отдельно стоящих блоков.

10.8 При сопряжении дорожных барьерных металлических энергопоглощающих ограждений с мостовыми ограждениями предусматривают постепенное доведение шага стоек дорожных ограждений до 1 м. При этом протяженность участков с одинаковым шагом стоек должна быть равна 8 м.

Примечания

1. В пределах переходных плит в местах соединения пролетных строений мостов и путепроводов с земляным полотном дороги применяют ограждения той же конструкции, что и на пролетных строениях.

2. В местах деформационных швов стыки балки ограждений выполняют с телескопирующим устройством.

Сопряжение двух односторонних металлических ограждений барьерного типа, расположенных параллельно на разделительной полосе дороги или на обочине в местах пересечений и примыканий, выполняют радиусом не менее 1 м.

10.9 При необходимости отклонения линии ограждения в плане его следует выполнять с отгоном не менее 10:1.

10.10 Ограждения второй группы должны:

устанавливаться на разделительной полосе дорог категории I напротив автобусных остановок с пешеходными переходами (в том числе подземными и надземными) в пределах всей длины остановки и на протяжении не менее 20 м в каждую сторону за пределы ее границ;

располагаться по оси разделительной полосы, а при наличии опор путепроводов, освещения, консольных и рамных опор информационно-указательных дорожных знаков — вдоль оси разделительной полосы на расстоянии не менее 1 м от кромки проезжей части для сеток и не менее 0,5 м для ограждений перильного типа.

10.11 Автомобильные дороги категории I, а также опасные участки дорог категорий II — V, когда не требуются искусственное освещение и установка ограждений первой группы, должны быть оборудованы направляющими устройствами в виде отдельно стоящих сигнальных столбиков высотой 0,75 — 0,8 м.

10.12 Сигнальные столбики на обочинах дорог категорий II — V устанавливают:

в пределах кривых в продольном профиле и на подходах к ним (по три столбика с каждой стороны) при высоте насыпи не менее 2 м и интенсивности движения не менее 2000 приведенных ед./сут на расстояниях, указанных в таблице 10.3;

в пределах кривых в плане и на подходах к ним (по три столбика с каждой стороны) при высоте насыпи не менее 1 м на расстояниях, указанных в таблице 10.4;

на прямолинейных участках дорог при высоте насыпи не менее 2 м и интенсивности движения не менее 2000 приведенных ед./сут через 50 м;

в пределах кривых на пересечениях и примыканиях дорог в одном уровне на расстояниях, указанных в таблице 10.4 для внешней стороны кривой;

на дорогах, расположенных на расстоянии менее 15 м от болот и водотоков глубиной от 1 до 2 м, через 10 м;

у мостов и путепроводов по три столбика до и после сооружения с двух сторон дороги через 10 м;

у водопропускных труб по одному столбику с каждой стороны дороги по оси трубы.

Таблица 10.3

Радиус кривой в продольном профиле, м	Расстояние между столбиками, м
	в пределах кривой	на подходах к кривой
	в пределах кривой	от начала до первого	от первого до второго	от второго до третьего
200	7	12	23	47
300	9	15	30	50
400	11	17	33	50
500	12	19	37	50
1000	17	27	50	50
2000	25	40	50	50
3000	31	47	50	50
4000	35	50	50	50
5000	40	50	50	50
6000	45	50	50	50
8000	50	50	50	50

Таблица 10.4

Радиус кривой в плане, м	Расстояние между столбиками, м
	в пределах кривой			на подходах к кривой
	на внешней стороне	на внутренней стороне	от начала до первого		от первого до второго	от второго до третьего
20	3	6	6		10	20
30	3	6	7		11	21
40	4	8	9		15	31
50	5	10	12		20	40
100	10	20	25		42	50
200	15	30	30		45	50
300	20	40	36		50	50
400	30	50	50		50	50
500	40	50	50		50	50
600	50	50	50		50	50

10.13 На дорогах категории I сигнальные столбики следует устанавливать:

между развязками на всем протяжении участков дорог, не имеющих ограждающих устройств проезжей части, через 50 м;

в пределах закруглений с двух сторон съездов на расстояниях, указанных в таблице 10.4.

Сигнальные столбики следует устанавливать в пределах неукрепленной части обочин на расстоянии 0,35 м от бровки земляного полотна.

10.14 Применение дорожных знаков должно соответствовать требованиям ГОСТ Р 52289. Дорожные знаки должны соответствовать требованиям ГОСТ Р 52290, опоры дорожных знаков — требованиям ГОСТ 25458 и ГОСТ 25459, а также имеющимся типовым решениям.

10.15 Применение дорожной разметки должно соответствовать требованиям ГОСТ Р 52289, элементы дорожной разметки — требованиям ГОСТ Р 51256.

10.16 Стационарное электрическое освещение на автомобильных дорогах следует предусматривать на участках в пределах населенных пунктов, а при наличии возможности использования существующих электрических распределительных сетей — также на больших мостах, автобусных остановках, пересечениях дорог I и II категорий между собой и с железными дорогами, на всех соединительных ответвлениях узлов пересечений и на подходах к ним на расстоянии не менее 250 м, на кольцевых пересечениях и на подъездных дорогах к промышленным предприятиям или их участках при соответствующем технико-экономическом обосновании.

Если расстояние между соседними освещаемыми участками составляет менее 250 м, рекомендуется устраивать непрерывное освещение дороги, исключающее чередование освещенных и неосвещенных участков.

Вне населенных пунктов средняя яркость покрытия участков автомобильных дорог, в том числе больших и средних мостов, должна быть 0,8 кд/м2 на дорогах I категории, 0,6 кд/м2 — на дорогах II категории, а на соединительных ответвлениях в пределах транспортных развязок — 0,4 кд/м2.

Отношение максимальной яркости покрытия проезжей части к минимальной не должно превышать 3:1 на участках дорог I категории, 5:1 — на дорогах остальных категорий.

Показатель ослепленности установок наружного освещения не должен превышать 150.

Средняя горизонтальная освещенность проездов длиной до 60 м под путепроводами и мостами в темное время суток должна быть 15 лк, а отношение максимальной освещенности к средней — не более 3:1.

Освещение участков автомобильных дорог в пределах населенных пунктов следует выполнять в соответствии с требованиями СП 52.13330, а освещение автодорожных тоннелей — в соответствии с требованиями СП 122.13330.

Осветительные установки пересечений автомобильных и железных дорог в одном уровне должны соответствовать нормам искусственного освещения, регламентируемым системой стандартов безопасности труда на железнодорожном транспорте.

10.17 Опоры светильников на дорогах следует, как правило, располагать за бровкой земляного полотна.

Допускается располагать опоры на разделительной полосе шириной не менее 5 м с установкой ограждений.

Световые и светосигнальные приборы, располагаемые на мостах через судоходные водные пути, не должны создавать помех судоводителям в ориентировании и ухудшать видимость судоходных сигнальных огней.

10.18 Включение освещения участков автомобильных дорог следует предусматривать при снижении уровня естественной освещенности до 15 — 20 лк, а отключение — при его повышении до 10 лк.

В ночное время следует предусматривать снижение уровня наружного освещения протяженных участков автомобильных дорог (длиной свыше 300 м) и подъездов к мостам, тоннелям и пересечениям автомобильных дорог с автомобильными и железными дорогами путем выключения не более половины светильников. При этом не допускается отключение подряд двух светильников, а также расположенных вблизи ответвления, примыкания, вершины кривой в продольном профиле радиусом менее 300 м, пешеходного перехода, остановки общественного транспорта, на кривой в плане радиусом менее 100 м.

10.19 Электроснабжение осветительных установок автомобильных дорог надлежит осуществлять от электрических распределительных сетей ближайших населенных пунктов или сетей ближайших производственных предприятий.

Электроснабжение осветительных установок железнодорожных переездов следует, как правило, осуществлять от электрических сетей железных дорог, если эти участки железнодорожного пути оборудованы продольными линиями электроснабжения или линиями электроблокировки.

Управление сетями наружного освещения следует предусматривать централизованным дистанционным или использовать возможности установок управления наружным освещением ближайших населенных пунктов или производственных предприятий.

10.20 В необходимых случаях для автомобильной дороги должна быть предусмотрена защита участков дороги от опасных геологических процессов (оползней, обвалов, селей, водной и ветровой эрозии и т.п.). При этом следует руководствоваться положениями СП 116.13330.

10.21 Защита от опасных геологических процессов должна осуществляться с учетом механизма развития процесса, выявляемого на основе детальных инженерно-геологических изысканий, охватывающих зону развития процесса.

10.22 Для защиты от водной и ветровой эрозии могут использоваться специальные насаждения, конструкции укрепления склонов и откосов, в том числе с использованием геосинтетических материалов, в сочетании с комплексом геотехнических инженерных мероприятий, проектируемых с учетом местных конкретных условий и опыта.

10.23 Защита дорог от оползневых процессов может включать планировочные работы, устройство грунтовых контрбанкетов, подпорных стен различных типов, анкерных удерживающих конструкций, свайных противооползневых конструкций и др.

10.24 Для защиты дорог от селей следует предусматривать: лесонасаждение, селезадерживающие сооружения, селепропускные сооружения, селеотводящие сооружения и др.

10.25 На автомобильных дорогах всех категорий следует предусматривать оформление и озеленение с учетом соблюдения принципов ландшафтного проектирования, охраны природы, обеспечения естественного проветривания дорог, защиты придорожных территорий от шума, природных, хозяйственных, исторических и культурных особенностей районов проложения дорог.

10.26 В проекте должны быть предусмотрены мероприятия, надежно защищающие участки дороги, проходящие по открытой местности, от снежных заносов во время метелей.

Защита от снежных заносов не предусматривается:

при расчетном годовом снегоприносе менее 25 м3 на 1 м дороги, расположенной на орошаемых или осушенных землях, пашне, земельных участках, занятых многолетними плодовыми насаждениями и виноградниками;

при устройстве дорог в насыпях с возвышением бровки земляного полотна над расчетным уровнем снегового покрова на величину, указанную в 6.24, в выемках, если снегоемкость откоса больше объема снегоприноса к дороге;

при устройстве дорог в лесных массивах при отсутствии разрывов и просек.

10.27 На заносимых участках дорог защиту от снежных заносов следует предусматривать:

на дорогах категорий I — III — снегозащитными насаждениями, снегозадерживающими и снегопередувающими заборами.

Примечание. Снегопередувающие заборы для дорог категории I применять нецелесообразно ввиду значительной ширины земляного полотна;

на дорогах категорий IV и V — снегозащитными лесонасаждениями или временными защитными устройствами (снеговыми валами, траншеями).

Ширину снегозащитных лесонасаждений с каждой стороны дороги, а также расстояния от бровки земляного полотна до этих насаждений следует принимать по нормам, приведенным в таблице 10.5.

Таблица 10.5

Расчетный годовой снегопринос, м3/м	Ширина снегозащитных лесонасаждений, м	Расстояние от бровки земляного полотна до лесонасаждений, м
От 10 до 25	4	15 — 25
Свыше 25 « 50»	9	30
« 50 » 75	12	40
« 75 » 100	14	50
« 100 » 125	17	60
« 125 » 150	19	65
« 150 » 200	22	70
« 200 » 250	28	50
Примечания 1. Ширина снегозащитных лесонасаждений и их конструкция при снегоприносе более 250 м3/м определяется индивидуальным проектом, утвержденным в установленном порядке. 2. Меньшие значения расстояний от бровки земляного полотна до лесонасаждений при расчетном годовом снегоприносе 10 — 25 м3/м принимаются для дорог IV и V категорий, большие значения — для дорог I — III категорий. 3. При снегоприносе от 200 до 250 м3/м принимается двухполосная система лесонасаждений с разрывом между полосами 50 м.

10.28 Защита дорог от снежных заносов на участках, располагаемых на землях государственного лесного фонда, покрытых лесом, в случае намечаемого проведения рубок обеспечивается сохранением с обеих сторон дороги лесных полос шириной 250 м каждая (считая от оси дороги).

10.29 Постоянные снегозащитные заборы следует проектировать в один или несколько рядов высотой от 3 до 5 м из расчета на задержание максимального расчетного годового объема снега обеспеченностью один раз в 15 лет, а в сильнозаносимых местностях малонаселенных районов — один раз в 20 лет.

Постоянный забор располагают на расстоянии, равном 15 — 25-кратной высоте забора от бровки откоса выемки в месте ее наибольшей глубины, а при расположении дороги на насыпи — от бровки земляного полотна. При необходимости (обоснованной расчетом) устраивают дополнительные ряды заборов с расстояниями между ними, равными 30-кратной высоте забора.

Постоянные заборы следует сооружать с разрывами для проезда транспортных средств и сельскохозяйственных машин в местах, согласованных с землепользователями.

10.30 Защиту дорог и дорожных сооружений от воздействия прилегающих оврагов, оползней, размыва водными потоками, а также от песчаных заносов следует осуществлять с помощью специальных насаждений, сочетающихся с комплексом геотехнических инженерных мероприятий, предусматриваемых при проектировании земляного полотна с учетом местного опыта.

10.31 Для защиты горных дорог от снежных лавин и обвалов следует предусматривать:

устройство галерей и навесов, лавинорезов, отбойных и лавинонаправляющих дамб;

удерживание снега на склоне с помощью различных устройств, предотвращающих его передвижение и смещение;

установку снегозащитных щитов, подпорных заборов или стенок перед лавиносборами для уменьшения скопления в них снега;

обрушение снега на лавиноопасных участках в процессе эксплуатации дороги и пр.

11. Здания, строения и сооружения, входящие в инфраструктуру автомобильной дороги

Общие положения

11.1 Для организации служб по содержанию и ремонту автомобильных дорог, обслуживанию грузовых и пассажирских перевозок и участников движения в проектах автомобильных дорог предусматривают строительство соответствующих зданий и сооружений:

для дорожной службы — комплексы зданий и сооружений управления дорог, комплексы зданий и сооружений основного и низового звеньев дорожной службы, жилые дома для рабочих и служащих, производственные базы, пункты обслуживания и охраны мостов, переправ, тоннелей и галерей, устройства технологической связи;

для автотранспортной службы — здания и сооружения обслуживания грузовых перевозок (грузовые автостанции, контрольно-диспетчерские пункты), здания и сооружения обслуживания организованных пассажирских перевозок (автостанции и автовокзалы, автобусные остановки и павильоны), здания и сооружения для обслуживания участников движения в пути следования — автомобильный сервис (мотели, кемпинги, площадки отдыха, площадки для кратковременной остановки автомобилей, пункты питания, пункты торговли, автозаправочные станции (АЗС), дорожные станции технического обслуживания (СТО), пункты мойки автомобилей на въездах в город, устройства для технического осмотра автомобилей, устройства аварийно-вызывной связи);

для службы государственной инспекции по обеспечению безопасности дорожного движения — линейные сооружения по контролю дорожного движения.

11.2 Для основного звена дорожной службы предусматривают административно-бытовой корпус, производственный корпус по ремонту и техническому обслуживанию дорожных машин и автомобилей, стоянки (холодные и теплые) на списочный состав парка машин, цех по ремонту технических средств организации дорожного движения, базу по приготовлению и хранению противогололедных химических материалов, склады; для низового звена дорожной службы, подчиненного основному звену, — производственный корпус по техническому обслуживанию дорожных машин и автомобилей с административно-бытовыми помещениями, стоянки (холодные и теплые) на списочный состав парка машин, расходные склады противогололедных химических материалов, склады.

Наименования основных и низовых звеньев могут быть приняты в соответствии с действующей структурой в субъектах Российской Федерации.

Комплексы зданий и сооружений основного и низового звеньев дорожной службы рекомендуется располагать у населенных пунктов на единых для всего комплекса или близко расположенных площадках, непосредственно примыкающих к полосе отвода автомобильной дороги.

11.3 Для комплексов зданий и сооружений предусматривают общее энергетическое снабжение, водопровод, канализацию, отопление, связь, ремонтную базу и пр. При этом следует учитывать возможность кооперирования с близко расположенными предприятиями в части организации общественного питания, медицинского обслуживания, пожарной охраны, благоустройства прилегающих территорий.

Обустройство мест хранения производственного инвентаря, стоянки дорожных машин и автомобилей предусматривают с учетом природных и производственных условий.

Здания и сооружения дорожной службы проектируют на основании заданий, учитывающих организационную структуру службы ремонта и содержания дорог (линейная, территориальная, линейно-территориальная) в зависимости от местных условий.

11.4 Протяженность участков дорог, обслуживаемых подразделениями дорожной службы, в зависимости от категории дорог и типов дорожных одежд принимают по таблице 11.1.

Таблица 11.1

Подразделения дорожной службы	Примерная протяженность участков дорог, км, при категории дорог
	I	II	III	IV	V
	Преимущественные типы дорожных одежд
	капитальные		облегченные	переходные	низшие
Основное звено службы содержания дорог:
при линейном принципе	100 — 170	170 — 260	170 — 260	210 — 260	-
при территориальном принципе	250 — 300	250 — 300	250 — 300	250 — 300	250 — 300
Низовое звено службы содержания дорог	30 — 40	40 — 55	55 — 70	70 — 90	80 — 100
Пункт содержания и охраны больших мостов	На мостах длиной более 300 м
Пункт обслуживания, содержания и охраны разводных мостов	На всех мостах без ограничения длины
Пункт обслуживания переправ	На наплавных мостах, паромах
Примечания 1. Меньшие значения показателей принимают: для участков дорог с интенсивностью движения, близкой к верхним пределам, установленным для соответствующих категорий дорог; в горной местности; в районах со снежными или песчаными заносами, а также в местах, подверженных размывам, оползням или просадкам, имеющих сложные инженерные сооружения (тоннели, галереи, подпорные и одевающие стенки, берегоукрепительные, противооползневые и другие конструкции). 2. Протяженность участков дорог категории I дана применительно к дорогам с четырьмя полосами движения. В случае шести или восьми полос движения необходимо протяженность участков рассчитывать с понижающими коэффициентами соответственно 0,7 и 0,5. 3. На дорогах общегосударственного значения при необходимости пункты охраны могут быть организованы и на мостах длиной менее 300 м. 4. Схема дорожно-эксплуатационной службы определяется требованиями эксплуатации проектируемого участка автомобильной дороги с учетом использования существующих сооружений.

11.5 Пропускная способность, технические характеристики и другие параметры сооружений автотранспортной службы принимаются на 10-летнюю перспективную интенсивность движения с учетом возможности их дальнейшего развития.

Вместимость автовокзалов и пассажирских автостанций, среднесуточный объем отправления грузов с грузовых автостанций и размещение этих сооружений на дорогах принимают по схемам развития автомобильного транспорта или заданиям соответствующих организаций. Размеры земельных участков зданий и сооружений автотранспортной службы принимают для пассажирских автостанций и автовокзалов по нормам проектирования автовокзалов и пассажирских автостанций, а для грузовых автостанций — по технико-экономическим показателям автомобильного транспорта.

Остановочные пункты маршрутных транспортных средств (в ред. Изменения № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

11.6 Остановочные и посадочные площадки и павильоны для пассажиров следует предусматривать в местах автобусных остановок.

Ширину остановочных площадок следует принимать равной ширине основных полос проезжей части, а длину — в зависимости от числа одновременно останавливающихся автобусов, но не менее 10 м.

Автобусные остановки на дорогах IА категории следует располагать вне пределов основного земляного полотна и в целях безопасности их следует отделять от проезжей части.

Остановочные площадки на дорогах IБ, IВ, II и III категорий должны быть отделены от проезжей части разделительной полосой.

Посадочные площадки на автобусных остановках должны быть приподняты на 0,2 м над поверхностью остановочных площадок. Поверхность посадочных площадок должна иметь покрытие на площади не менее 10 x 2 м и на подходе к павильону. Ближайшая грань павильона для пассажиров должна быть расположена не ближе 3 м от кромки остановочной площадки.

В зоне автобусных остановок бордюр устанавливают без смещения от кромки остановочной полосы и прилегающих к ней участков переходно-скоростных полос.

От посадочных площадок в направлении основных потоков пассажиров следует проектировать пешеходные дорожки или тротуары до существующих тротуаров, улиц или пешеходных дорожек, а при их отсутствии — на расстояние, не менее расстояния боковой видимости.

Автобусные остановки вне пределов населенных пунктов следует располагать на прямых участках дорог или на кривых радиусами в плане не менее 1000 м для дорог I и II категорий, 600 м для дорог III категории и 400 м для дорог категорий IV и V и при продольных уклонах не более 40‰ . При этом должны быть обеспечены нормы видимости для дорог соответствующих категорий.

Автобусные остановки на дорогах I категории следует располагать одну напротив другой, а на дорогах категорий II — V их следует смещать по ходу движения на расстоянии не менее 30 м между ближайшими стенками павильонов.

В зонах пересечений и примыканий дорог автобусные остановки следует располагать от пересечений на расстоянии не менее расстояния видимости для остановки согласно таблице 5.3.

На дорогах категорий I — III автобусные остановки следует назначать не чаще чем через 3 км, а в курортных районах и густонаселенной местности — 1,5 км.

11.7 При размещении зданий и сооружений автомобильного сервиса необходимо учитывать наличие энергоснабжения, водоснабжения и обслуживающего персонала, а также возможность их дальнейшего развития.

Площадки отдыха

11.8 Площадки отдыха следует предусматривать через 15 — 20 км на дорогах категорий I — II, 25 — 35 км — на дорогах категории III и 45 — 55 км — на дорогах категории IV.

На территории площадок отдыха могут быть предусмотрены сооружения для технического осмотра автомобилей и пункты торговли.

Вместимость площадок отдыха следует рассчитывать на одновременную остановку не менее 20 — 50 автомобилей на дорогах категории I при интенсивности движения до 30000 трансп. ед./сут, 10 — 15 на дорогах категорий II и III, 10 — на дорогах категории IV. При двустороннем размещении площадок отдыха на дорогах категории I их вместимость уменьшается вдвое по сравнению с указанной выше.

Автозаправочные станции

11.9 Размещение автозаправочных станций (АЗС) и дорожных станций технического обслуживания должно производиться на основе экономических и статистических изысканий.

Мощность АЗС (число заправок в сутки) и расстояние между ними в зависимости от интенсивности движения рекомендуется принимать по таблице 11.2.

Таблица 11.2

Интенсивность движения, трансп. ед./сут	Мощность АЗС, заправок в сутки	Расстояние между АЗС, км	Размещение АЗС
Свыше 1000 до 2000	250	30 — 40	Одностороннее
« 2000 » 3000	500	40 — 50	То же
« 3000 » 5000	750	40 — 50	«»
« 5000 » 7000	750	50 — 60	Двустороннее
« 7000 » 20000	1000	40 — 50	То же
« 20000»	1000	20 — 25	«»
Примечание. При расположении АЗС в зоне пересечения ее мощность должна быть уточнена с учетом протяженности всех обслуживаемых прилегающих дорог, интенсивности движения и других расчетных показателей на этих участках.

АЗС следует размещать в придорожных полосах с уклоном не более 40‰ , на кривых в плане радиусом более 1000 м, на выпуклых кривых в продольном профиле радиусом более 10000 м, не ближе 250 м от железнодорожных переездов, не ближе 1000 м от мостовых переходов, на участках с насыпями высотой не более 2,0 м.

Мотели, кемпинги, станции технического обслуживания

11.10 Число постов на дорожных станциях технического обслуживания в зависимости от расстояния между ними и интенсивности движения рекомендуется принимать по таблице 11.3.

Таблица 11.3

Интенсивность движения, трансп. ед./сут	Число постов на СТО в зависимости от расстояния между ними, км					Размещение СТО
Интенсивность движения, трансп. ед./сут	80	100	150	200	250	Размещение СТО
1000	1	1	1	2	2	Одностороннее
2000	1	2	2	3	3	То же
3000	2	2	3	3	5	«»
4000	3	3	-	-	-	«»
5000	2	2	2	2	3	Двустороннее
6000	2	2	3	3	3	То же
8000	2	3	3	3	5	«»
10000	3	3	3	5	5	«»
15000	5	5	5	8	8	«»
20000	5	5	8	По специальному расчету		«»
30000	8	8	По специальному расчету			«»

При дорожных станциях технического обслуживания целесообразно предусматривать АЗС.

11.11 Вместимость (число спальных мест) транзитных мотелей и кемпингов следует принимать с учетом численности проезжающих автотуристов и интенсивности движения автомобилей междугородных и международных перевозок.

Расстояние между мотелями и кемпингами следует принимать не более 500 км.

В составе мотелей целесообразно предусматривать дорожные станции технического обслуживания, АЗС, пункты питания и торговли.

При объектах автомобильного сервиса при необходимости следует размещать пункты питания и торговли.

11.12 Специальные площадки для кратковременной остановки автомобилей предусматривают у пунктов питания, торговли, скорой помощи, источников питьевой воды и в других местах с систематическими остановками автомобилей. На дорогах категорий I — III их следует размещать за пределами земляного полотна.

Связь

11.13 Технологическую связь для обеспечения работы дорожной службы следует предусматривать на автомобильных дорогах категории I, а при наличии специальных требований — и на дорогах категорий II и III.

Аварийно-вызывную связь следует предусматривать для дорог категории I при соответствующем обосновании.

12. Охрана окружающей среды

12.1 При размещении автомобильной дороги и сооружений на ней определение местоположения трассы строящейся автомобильной дороги осуществляется на основе рассмотрения и сравнения альтернативных вариантов, включая вариант отказа от строительства. Материалы сравнения должны быть достоверны и обоснованы с учетом взаимосвязи различных экологических, экономических и социальных факторов.

При сравнении вариантов размещения автомобильной дороги следует учитывать возникающее перераспределение движения по участкам сети автомобильных дорог и экологической нагрузки на звенья сети.

Сооружение автомобильных дорог в пределах особо охраняемых природных территорий устанавливается техническим регламентом.

12.2 В проекте следует разрабатывать раздел «Охрана окружающей среды (ООС)», в составе которого должна быть произведена оценка влияния проектируемой дороги на окружающую среду. В первую очередь следует рассматривать непосредственное и косвенное влияние дорог и дорожного движения на:

людей, фауну и флору;

состояние почвы, воду, микроклимат;

пейзаж, физические объекты и культурное наследие.

12.3 Комплекс технических решений по предупреждению и снижению негативного влияния автомобильной дороги и дорожных сооружений на окружающую среду, предложений по рациональному использованию природных ресурсов в строительстве, принятых при оценке воздействия на окружающую среду (ОВОС), должен соответствовать техническим решениям и мероприятиям, отраженным в составе проектной документации.

12.4 При наличии в зоне строительства охраняемых памятников истории и культуры (старинные постройки, захоронения, археологические объекты, объекты особого отношения местного населения и т.п.), а также уникальных природных феноменов (особые геологические формы, водные источники, ценные экземпляры деревьев и т.п.), следует рассматривать необходимость специальных инженерных решений по защите указанных объектов.

12.5 Проектные решения автомобильной дороги, дорожных сооружений и зданий, входящих в дорожный комплекс, должны обеспечивать сочетание их внешнего оформления с окружающей природной средой.

12.6 В проектах должно предусматриваться осуществление защитных мероприятий при прохождении автомобильных дорог, предназначенных для транзитного движения, вблизи населенных пунктов или через них, вблизи заповедников, в рекреационных местах, вблизи расположения курортов, домов отдыха, пансионатов, пионерских лагерей и т.п. должно предусматриваться осуществление защитных мероприятий.

Автомобильные дороги, предназначенные только для местного движения и обслуживания вышеуказанных объектов, прокладывают с наименьшим воздействием на окружающую среду и ущербом для функционального назначения этих объектов.

12.7 При строительстве обходов населенных пунктов их трассы следует прокладывать по возможности с подветренной стороны. В целях обеспечения дальнейшей реконструкции дорог расстояние от бровки земляного полотна до линии застройки населенных пунктов принимают в соответствии с их генеральными планами.

12.8 При необходимости для снижения влияния строящихся автомобильных дорог и сооружений на окружающую среду предусматривают строительство защитных сооружений (экраны, ограждения, валы, древесно-кустарниковые насаждения или специальные конструкции земляного полотна, обеспечивающие уменьшение распространения загрязнений), а также дорожные покрытия, обеспечивающие пониженный уровень шума при движении автомобилей.

12.9 При пересечении трассой дороги сложившихся путей миграции животных предусматривают на дорогах категорий I — III строительство специальных сооружений (ограждения, переходы и пропускные сооружения, скотопрогоны и т.п.). Конструкцию и число переходов и пропускных сооружений необходимо принимать на основании данных о путях миграции в зависимости от количества, видовых морфометрических и поведенческих особенностей мигрирующих животных. На дорогах иных категорий допускается применение организационных мероприятий по ограничению режима, скорости и времени движения дорожными знаками и иными средствами регулирования движения.

12.10 При определении мест переходов автодорог через водотоки, выборе конструкций и отверстий искусственных сооружений следует учитывать необходимость обхода мест нагула и нерестилищ рыб, назначения сроков проведения строительных работ с учетом периода массового нереста и выклева рыб, недопущение нарушения гидрологического режима рек, изменения береговой линии, сечения водотоков, активизации русловых процессов.

При строительстве или реконструкции мостовых переходов на рыбохозяйственных водных объектах по согласованию и техническим условиям, полученным в установленном законодательством порядке, в проектах необходимо предусматривать мероприятия по сохранению рыбных запасов.

12.11 На площадях земель, нарушаемых при строительстве автомобильных дорог, плодородный слой почвы снимают и складируют в отведенных местах.

Плодородный почвенный грунт используют для укрепления земляного полотна и дорожных сооружений, а также при рекультивации нарушенных при строительстве земель. Не следует снимать плодородный слой почвы с вечномерзлых грунтов и в иных местах, где его снятие может привести к нарушению устойчивости.

Примечание. К плодородному слою почвы относятся гумуссированные грунты состава от глинистого до супесчаного, удовлетворяющие по физическому и химическому составу требованиям ГОСТ 17.5.1.03.

12.12 Все земельные участки, предоставленные во временное пользование для нужд строительства дороги, по окончании строительства должны быть приведены в состояние, пригодное для дальнейшего использования с учетом технических условий владельцев и пользователей земель. После окончания реконструкции дороги неиспользуемые участки существующих дорог должны быть приведены в состояние, пригодное для дальнейшего использования.

12.13 При прокладке трасс дорог по высокопродуктивным пахотным, орошаемым, осушаемым или иным ценным угодьям в целях сокращения площадей отвода земель земляное полотно рекомендуется предусматривать без устройства кювет-резервов и кавальеров.

12.14 При назначении конструктивных решений земляного полотна, водоотводных и водопропускных сооружений обеспечивают защиту угодий от размыва и заиления, заболачивания, нарушения растительного и дернового покрова, нарушения гидрологического режима водотоков и природного уровня грунтовых вод. Поперечные сечения и продольные уклоны канав допускается принимать по СП 104.13330. Отверстия труб и других водоотводных сооружений должны обеспечивать пропуск летних паводков с подтоплением сельскохозяйственных угодий на сроки, не превышающие установленных в СП 104.13330.

Во избежание эрозии земель вследствие концентрации водных потоков следует предусматривать укрепление русел и выходов из водоотводных сооружений.

12.15 Для автодорог в зоне проведения мелиоративных работ предусматривают увязку строительных решений. При строительстве дорог на заболоченных или обводненных землях изменение их режима вследствие сооружения автомобильной дороги допускается только в увязке с проектами мелиорации соответствующих территорий.

12.16 При сооружении насыпей через болота с поперечным по отношению к трассе дороги движением воды в водонасыщенном горизонте предусматривают мероприятия, исключающие изменение режима болота путем отсыпки насыпи или ее нижней части из дренирующих материалов, устройство вдоль земляного полотна продольных канав, и если это необходимо, искусственных сооружений и т.п.

12.17 На дорогах в пределах водоохранных зон предусматривают организованный сбор воды с поверхности проезжей части с последующей ее очисткой или отводом в места, исключающие загрязнение водных объектов. Качество сбрасываемых очищенных сточных вод в водные объекты должно удовлетворять установленным требованиям.

12.18 При прокладке дорог через населенные пункты предусматривают покрытия дорожных одежд и тип укрепления обочин, исключающие пылеобразование. На остальных участках дорог с переходными и низшими покрытиями предусматривают обработку покрытий обеспыливающими веществами, а при необходимости — защитные мероприятия, ограничивающие ширину запыленной зоны.

12.19 Для предотвращения загрязнения полосы отвода автомобильных дорог бытовым мусором при необходимости предусматривают площадки для установки контейнеров для мусора.

При прокладке трассы в хвойных лесах на сухих почвах по согласованию с органами лесного хозяйства следует предусматривать за границами полосы отвода противопожарные минерализованные полосы. Ширина этих полос принимается по правилам пожарной безопасности для лесов.

12.20 Выбор материалов для строительства, ремонта и содержания дороги должен осуществляться с учетом прямого и косвенного влияния на экологическую обстановку в период как строительства, так и эксплуатации дороги.

12.21 Производственные базы, здания и сооружения дорожно-эксплуатационной службы и дорожного сервиса, временные базы строительных организаций размещают с подветренной стороны (для ветров преобладающего направления) по отношению к селитебной территории. Местоположение и условия размещения постоянных и временных предприятий по производству дорожно-строительных материалов принимают по согласованию в установленном законом порядке.

Территории временных баз строительных организаций должны иметь спланированную поверхность, быть ограждены, иметь специально оборудованные площадки для заправки техники, сбора и уничтожения отходов и мусора, туалеты, системы для сбора и очистки вод.

Размещение временных баз строительных организаций в прибрежных полосах водных объектов допускается только при необходимости непосредственного примыкания площадки предприятия к водоемам по согласованию с органами по регулированию использования и охране вод в соответствии с законодательством.

Временные базы строительных организаций, требующие устройства грузовых причалов или пристаней, следует размещать по течению реки ниже селитебной территории на расстоянии не менее 200 м по согласованию с органами по регулированию использования и охраны вод и федеральным органом исполнительной власти в области рыболовства.

12.22 Во избежание нарушения путей сообщения местных жителей, увеличения временных затрат на дорогу к местам работы, отдыха и пунктам медицинского обслуживания, расчленения сельскохозяйственных угодий, ухудшения условий движения для сельскохозяйственной техники, гужевого транспорта, велосипедистов, пешеходов, прогона скота предусматривают устройство подъездов к населенным пунктам, пешеходных и велосипедных дорожек, а также сооружений для связи разобщенных территорий. При сооружении новых дорог категорий I — II рассматривают варианты отказа от совмещения их с местными дорогами попутного движения.

13. Критерии оценки проектных решений по условиям безопасности движения

(раздел 13 введен Изменением № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

13.1 Основные положения

13.1.1 Оценку безопасности движения в проектах нового строительства, реконструкции, капитального ремонта автомобильных дорог рекомендуется проводить в целях минимизации риска дорожно-транспортных происшествий, предотвращения возникновения потенциально опасных участков и мест концентрации дорожно-транспортных происшествий на стадии эксплуатации.

Оценку безопасности движения в проектах автомобильных дорог проводят на основе следующих критериев:

ограничение разницы между фактической скоростью V85% и расчетной скоростью, принятой для определения основных геометрических элементов (V85% — Vр <= 10 км/ч);
ограничение разницы между фактической скоростью V85% на смежных участках проектируемой дороги (\Delta V_{85\%} \leq 10\text{км}/\text{ч}) ;
ограничение разницы между проектным и фактическим значениями коэффициента поперечного сцепления (\Delta f_{R} = f_{R} - f_{RD} \leq 10,0) ;
обеспечение на всем протяжении проектируемой автомобильной дороги минимального расстояния видимости (требуемое минимальное расстояние видимости может изменяться на различных участках дороги в зависимости от изменения фактической скорости, в качестве которой обычно принимают 85%-ную скорость, которая меняется по длине в зависимости от значений геометрических параметров дороги; фактическое расстояние видимости также является переменной величиной по длине дороги);
критерий зрительной плавности предусматривает обеспечение при проектировании сочетания элементов плана и продольного профиля, в перспективном изображении дороги, при которых обеспечивается оптимальное соотношение размеров видимых элементов дороги и кривизны линий;
критерий зрительной ясности, который означает ясность восприятия водителем направления дороги на расстоянии не менее расстояния видимости, позволяющей ему оценивать и прогнозировать дорожные условия при движении с расчетной скоростью.

Примечание. Критерии зрительной плавности и ясности обеспечиваются выполнением требований 5.36 - 5.43.

13.1.2 Оценка соответствия проектируемой дороги требованиям безопасности движения проводится по методу уровней безопасности дорожного движения (Приложение Ж) с использованием соответствующих расчетных показателей (таблица 13.1).

Таблица 13.1

Критерии оценки безопасности движения при проектировании автомобильных дорог

Критерии оценки безопасности движения		Расчетные показатели
Плавность трассы проектируемой дороги		Cv — коэффициент вариации максимальной безопасной скорости движения, %
Согласованность проектных решений и поведения водителя в дорожном движении	Соответствие расчетной скорости и максимальной безопасной скорости движения	K_{\text{р}.\text{с}}^{\text{итог}} — итоговый коэффициент обеспеченности расчетной скорости, доли ед.
	Степень постоянства в поведении водителя при проезде смежных характерных участков трассы	Kб — коэффициент безопасности, доли ед.
Степень компенсации ошибок водителей		Kит — итоговый коэффициент аварийности, доли ед.

13.1.3 В проектах нового строительства и реконструкции дорог в качестве расчетного рекомендуется рассматривать высокий уровень безопасности движения, в проектах капитального ремонта — не ниже допустимого уровня.

13.1.4 Проектируемая автомобильная дорога должна обеспечивать соответствие критериев оценки безопасности движения расчетным уровням безопасности движения. По линейным графикам расчетных показателей выявляют опасные участки, которые следует перепроектировать.

13.2 Критерии оценки проектных решений

13.2.1 Оценка плавности трассы

Плавность трассы проектируемой автомобильной дороги при сравнении вариантов ее трассы оценивают по показателю Cv, порядок расчета которого представлен в Приложении И.

Значения показателя Cv, соответствующие расчетным уровням безопасности движения для автомобильных дорог различных категорий, представлены в таблице 13.2.

Таблица 13.2

Значения коэффициента вариации максимальной безопасной скорости, соответствующие расчетным уровням безопасности движения

Категория автомобильной дороги (по ГОСТ Р 52398)	Значения показателя Cv, на участках расчетной протяженности, соответствующие расчетным уровням безопасности движения, %
Категория автомобильной дороги (по ГОСТ Р 52398)	Высокий	Допустимый
IА, IБ	Менее 1,0	1,5 — 2,0
IВ, II с числом полос 4	Менее 1,5	1,5 — 3,0
II с числом полос 2, III	Менее 1,5	1,5 — 4,0
Примечание. Расчетная протяженность последовательно расположенных участков трассы принята равной 200 м.

При сравнении вариантов трассы проектируемой дороги по показателю Cv рекомендуется с помощью таблицы 13.2 определять протяженность участков проектируемой автомобильной дороги, соответствующих различным уровням безопасности движения. Выбирают вариант проектируемой дороги, который на большем протяжении обеспечивает высокий уровень безопасности движения, при этом не допускаются участки с низким и критическим уровнем безопасности движения.

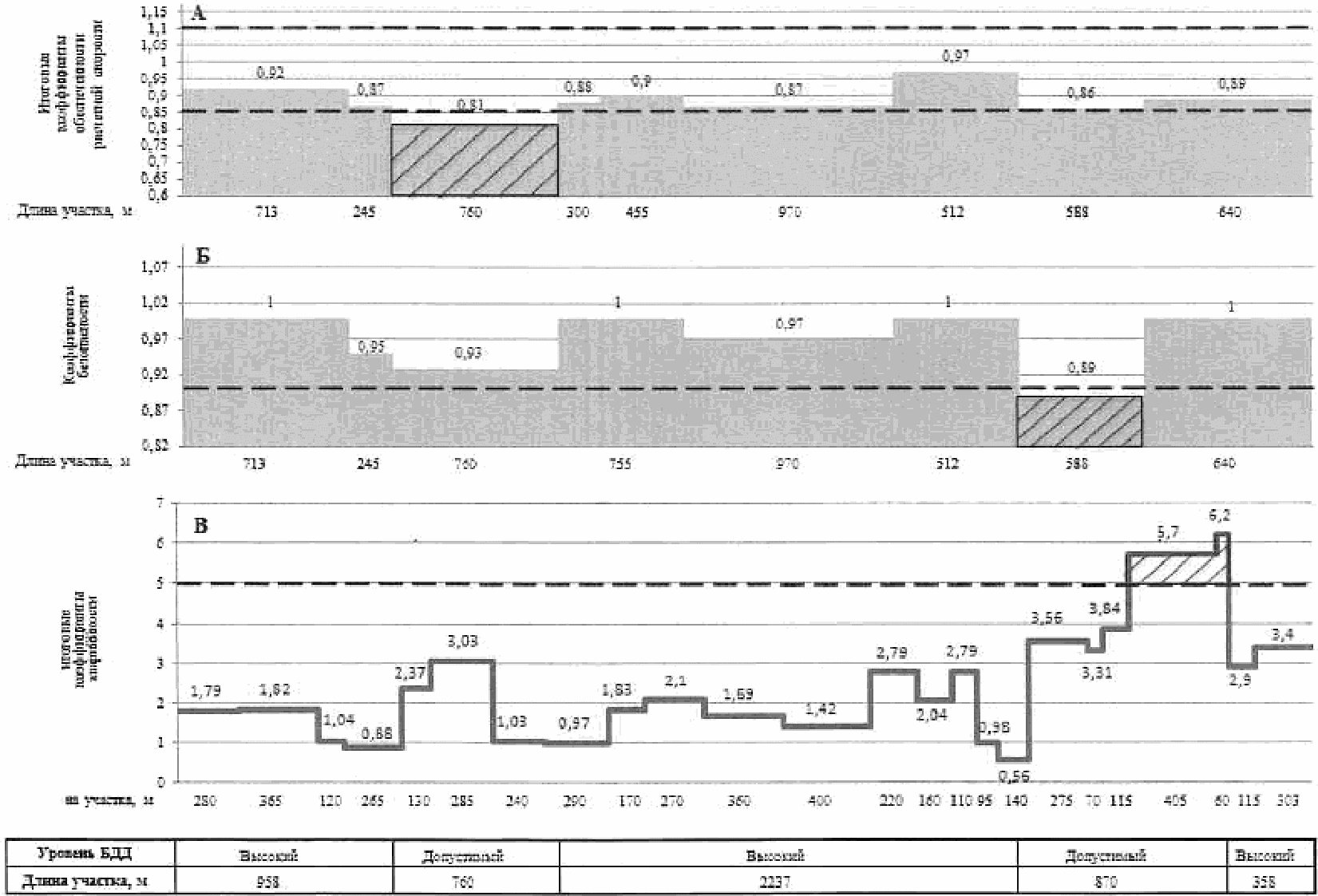

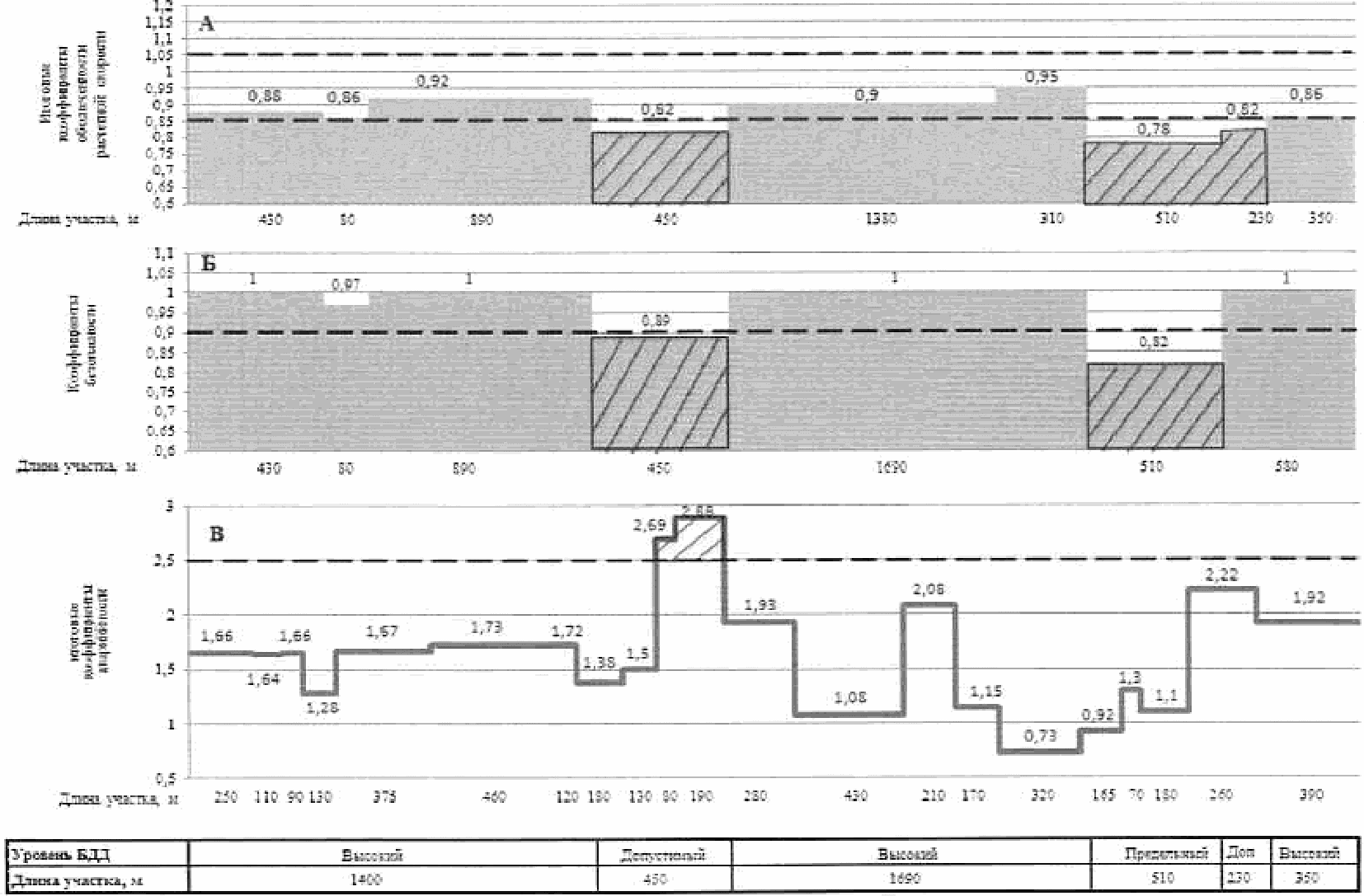

13.2.2 Оценка согласованности проектных решений и поведения водителя в дорожном движении

13.2.2.1 Согласованность проектных решений и степень компенсации ошибок водителя оценивают по показателям K_{\text{р}.\text{с}.max}^{\text{итог}} , Kб, Kит, порядок расчета которых представлен в Приложении Ж.

При этом рекомендуется обеспечить соответствие расчетным уровням безопасности движения одновременно двух критериев согласованности проектных решений (по показателям K_{\text{р}.\text{с}.max}^{\text{итог}} , Kб) и критерия компенсации ошибок водителя (по показателю Kит).

13.2.2.2 Уровень соответствия расчетной и максимальной безопасной скорости движения (или скорости 85%-ной обеспеченности) оценивают в зависимости от значения показателя K_{\text{р}.\text{с}.max}^{\text{итог}} .

В таблице 13.3 представлены предельные значения K_{\text{р}.\text{с}.max}^{\text{итог}} и величины превышения скорости движения 85%-ной обеспеченности над расчетной (\Delta V) для различных уровней безопасности движения.

Таблица 13.3

Предельные значения итогового коэффициента обеспеченности расчетной скорости и превышения скорости движения 85%-ной обеспеченности над расчетной

Категория автомобильной дороги (по ГОСТ Р 52398)	Vр, км/ч (по ГОСТ Р 52399)	Предельные значения K_{\text{р}.\text{с}.max}^{\text{итог}} и \Delta V на участках проектируемой автомобильной дороги для расчетных уровней безопасности движения
		Высокий		Допустимый
		K_{\text{р}.\text{с}.max}^{\text{итог}}	\Delta V , км/ч	K_{\text{р}.\text{с}.max}^{\text{итог}}	\Delta V , км/ч
IА, IБ	140	1,05	5	1,10	15
IВ, II с числом полос 4	120	1,10	10	1,15	20
II с числом полос 2, III	100	1,10	10	1,15	20
Примечание. Значения \Delta V даны справочно для расчета параметров геометрических элементов трассы, удовлетворяющих критерию их согласованности (см. 13.2.2.4).

13.2.2.3 Соответствие максимальных безопасных скоростей движения автомобилей (или скоростей движения 85%-ной обеспеченности) при проезде смежных характерных участков трассы рекомендуется оценивать по значению коэффициента безопасности Kб.

В таблице 13.4 представлены предельные значения коэффициента безопасности Kб и соответствующее им значение изменения скорости движения 85%-ной обеспеченности \Delta V_{85\%} на смежных характерных участках проектируемой дороги для расчетных уровней безопасности движения.

Таблица 13.4

Предельные значения коэффициента безопасности и изменения скорости движения 85%-ной обеспеченности на смежных характерных участках проектируемой дороги

Категория автомобильной дороги (по ГОСТ Р 52398)	Предельные значения Kб и \Delta V_{85\%} на смежных характерных участках проектируемой дороги для расчетных уровней безопасности движения
	Высокий		Допустимый
	Kб	\Delta V_{85\%} , км/ч	Kб	\Delta V_{85\%} , км/ч
IА, IБ	0,95	10	0,85	20
IВ, II с числом полос 4	0,90	10	0,80	25
II с числом полос 2, III	0,90	15	0,80	25
Примечание. Значения \Delta V_{85\%} даны справочно для расчета параметров геометрических элементов трассы, удовлетворяющих критерию их согласованности (см. 13.2.2.4).

13.2.2.4 В случае, когда критерии согласованности проектных решений ( K_{\text{р}.\text{с}.max}^{\text{итог}} и Kб) не соответствуют значениям, указанным в таблицах 13.3 и 13.4, задачу обеспечения требуемого уровня безопасности движения рекомендуется решать на основе перебора вариантов смягчения параметров трассы и улучшения их сочетаний либо изменения расчетной скорости движения.

В целях смягчения параметров трассы в случаях, когда значения K_{\text{р}.\text{с}.max}^{\text{итог}} не соответствуют расчетному уровню безопасности движения для обеспечения критерия согласованности проектирования и поведения водителя при расчете радиусов кривых в плане, длин переходных кривых и уклона виража, расстояния видимости поверхности дороги, длины переходно-скоростных полос, к расчетной скорости Vр прибавляют соответствующее значение отклонения скорости движения 85%-ной обеспеченности от расчетной скорости \Delta V , указанное в таблице 13.3.

При несоблюдении предельных значений по показателю Kб (или \Delta V_{85\%} ) на смежных участках трассы рекомендуется привести во взаимное соответствие значения скоростей движения на обоих участках или создать (посредством дополнительного участка усреднения скоростей) постепенный переход от одного уровня скорости к другому согласно данным таблицы 13.4.

13.2.3 Оценка степени компенсации ошибок водителей

Степень компенсации ошибок водителей за счет исключения сложных для восприятия сочетаний параметров геометрических элементов и применения соответствующих элементов инженерного оборудования проектируемой автомобильной дороги оценивают по показателю Kит, порядок расчета которого представлен в Приложении И.

Значения показателя Kит, соответствующие расчетным уровням безопасности движения, представлены в таблице 13.5.

Таблица 13.5

Значения итогового коэффициента аварийности, соответствующие расчетным уровням безопасности движения

Категория автомобильной дороги (по ГОСТ Р 52398)	Предельные значения показателя Kит на характерных участках проектируемой автомобильной дороги для расчетных уровней безопасности движения
Категория автомобильной дороги (по ГОСТ Р 52398)	Высокий	Допустимый
IА, IБ	Менее 2,5	Менее 3,5
IВ, II с числом полос 4	Менее 2,5	Менее 5,0
II с числом полос 2, III	Менее 5,0	Менее 9,0

При условии несоблюдения предельных значений Kит, указанных в таблице 13.5, рекомендуются дополнительные меры по инженерному оборудованию и обустройству проектируемой дороги и (или) изменению ее параметров, имеющих наибольший вклад в величину Kит для устранения условий возникновения потенциально опасных участков и снижения тяжести последствий от возможных ДТП.

Приложение А (справочное)

ХАРАКТЕРИСТИКА УРОВНЕЙ ОБСЛУЖИВАНИЯ ДВИЖЕНИЯ

(приложение А в ред. Изменения № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

Таблица А.1

Уровень обслуживания движения	Z	C	\rho	Характеристика потока автомобилей	Состояние потока	Эмоциональная загрузка водителя	Удобство работы водителя	Экономическая эффективность работы дороги
A	< 0,2	> 0,9	< 0,1	Автомобили движутся в свободных условиях, взаимодействие между автомобилями отсутствует	Свободное движение одиночных автомобилей с большой скоростью	Низкая	Удобно	Неэффективная
B	0,2 — 0,45	0,7 — 0,9	0,1 — 0,3	Автомобили движутся группами, совершается много обгонов	Движение автомобилей малыми группами (2 — 5 шт.). Обгоны возможны	Нормальная	Малоудобно	Малоэффективная
C	0,45 — 0,7	0,55 — 0,7	0,3 — 0,7	В потоке еще существуют большие интервалы между автомобилями, обгоны запрещены	Движение автомобилей большими группами (5 — 14 шт.). Обгоны затруднены	Высокая	Неудобно	Эффективная
D	0,7 — 0,9	0,4 — 0,55	0,7 — 1,0	Сплошной поток автомобилей, движущихся с малыми скоростями	Колонное движение автомобилей с малой скоростью. Обгоны невозможны	Очень высокая	Очень неудобно	Неэффективная
E	0,9 — 1,0	< 0,4	1,0	Поток движется с остановками, возникают заторы, режим пропускной способности	Плотное	Очень высокая	Очень неудобно	Неэффективная
F	> 1,0	0,3	1,0	Полная остановка движения, заторы	Сверхплотное	Крайне высокая	Крайне неудобно	Неэффективная

Приложение Б (обязательное)

ДОРОЖНО-КЛИМАТИЧЕСКОЕ РАЙОНИРОВАНИЕ

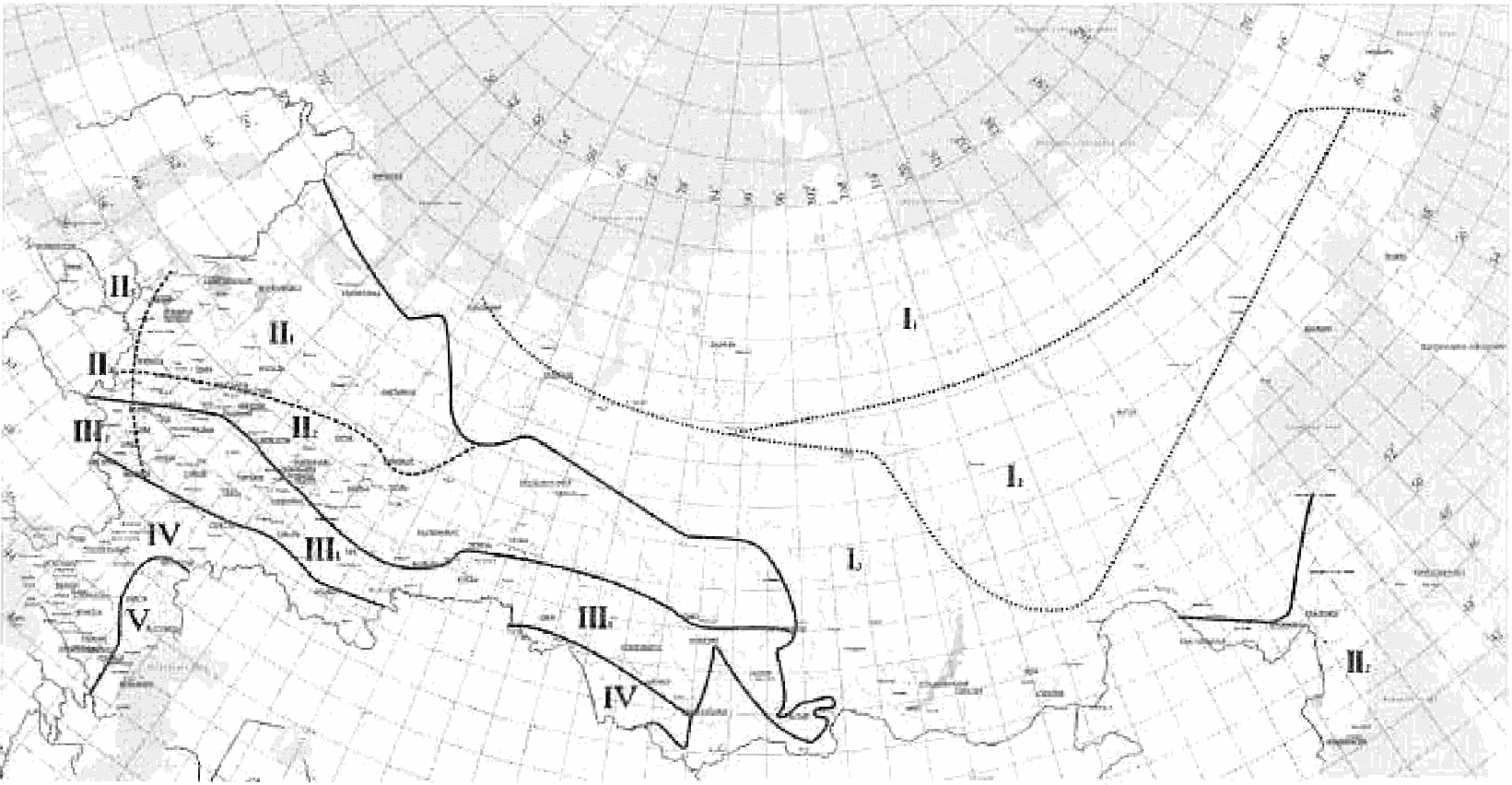

13. Критерии оценки проектных решений по условиям безопасности движения

(карта в ред. Изменения № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

Примечания

1. При обосновании общее дорожно-климатическое районирование территории России может уточняться в рамках отдельных субъектов Российской Федерации.

2. Кубань и западную часть Северного Кавказа следует относить к III дорожно-климатической зоне.

2а. Крымский федеральный округ следует относить к дорожно-климатической зоне IV.

3. При проектировании участков дорог в приграничных зонах при обосновании данными о грунтово-гидрологических и почвенных условиях, а также исходя из практики эксплуатации дорог в районе допускается принимать проектные решения как для смежной (северной или южной) зоны.

4. В горных районах дорожно-климатические зоны следует определять с учетом высотного расположения объектов проектирования, принимая во внимание природные условия на данной высоте.

5. Разделение на подзоны следует учитывать при определении расчетной влажности при расчетах на прочность и морозоустойчивость дорожных одежд.

Таблица Б.1

Зона и подзона	Примерные географические границы
I	Севернее линии Нивский — Сосновка — Новый Бор — Щельябож — Сыня — Суеватпуль — Белоярский — Ларьяк — Усть-Озерное — Ярцево — Канск — Выезжий Лог — Усть-Золотая — Сарыч — Сеп — Новоселово — Артыбаш — Иню — Государственная граница — Симоново — Биробиджан — Болонь — Многовершинный. Включает зоны тундры, лесотундры и северо-восточную часть лесной зоны с распространением вечномерзлых грунтов
I1	Севернее линии Нарьян-Мар — Салехард — Курейка — Трубка Удачная — Верхоянск — Дружина — Горный Мыс — Марково
I2	Восточнее линии устье р. Нижняя Тунгуска — Ербогачен, Ленск — Бодайбо — Богдарин и севернее линии Могоча — Сковородино — Зея — Охотск — Палатка — Слаутсткое. Ограничена с севера подзоной I1
I3	От южной границы вечной мерзлоты до южной границы подзоны I2
II	От границы зоны I до линии Тула — Нижний Новгород — Ижевск — Томск — Канск. На Дальнем Востоке от границы зоны I до Государственной границы. Включает зону лесов с избыточным увлажнением грунтов
II1	С севера и востока ограничена зоной I, с запада — подзоной II3, с юга — линией Рославль — Клин — Рыбинск — Березники — Ивдель
II2	С севера ограничена подзоной II1, с запада — подзоной II4, с юга — зоной III, с востока и юга — границей зоны I
II3	С севера ограничена Государственной границей, с запада — границей с подзоной II5, с юга — линией Рославль — Клин — Рыбинск, с востока — линией Псков — Смоленск — Орел
II4	С севера ограничена подзоной II3, с запада — подзоной II6, с юга — границей с зоной III, с востока — линией Смоленск — Орел — Воронеж
III	От южной границы зоны II до линии Белгород — Самара — Магнитогорск — Омск — Бийск — Туран. Включает лесостепную зону со значительным увлажнением грунтов в отдельные годы
III1	Ограничена с севера зоной II, с запада — подзоной III2, с юга — зоной IV, с востока — зоной I
III2	С севера ограничена зоной II, с запада — подзоной III3, с юга — зоной IV, с востока — линией Смоленск — Орел — Воронеж
IV	От границы зоны III до линии Буйнакск — Кизляр — Волгоград и далее в сторону границы с Казахстаном в широтном направлении. Включает степную зону с недостаточным увлажнением грунтов, в том числе зоны Крымского федерального округа
(в ред. Изменения № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр) V
К юго-западу и югу от границы зоны IV и включает пустынную и пустынно-степную зоны с засушливым климатом и распространением засоленных грунтов

Приложение В (обязательное)

КЛАССИФИКАЦИЯ ТИПОВ МЕСТНОСТИ И ГРУНТОВ

Таблица В.1

Типы местности по характеру и степени увлажнения

Тип местности	Признаки и зависимости от дорожно-климатических зон
Тип местности	I	II	III	IV	V
1-й	Поверхностный сток обеспечен; грунтовые воды не влияют на увлажнение верхней толщи грунтов; мощность деятельного слоя более 2,5 м при непросадочных грунтах влажностью менее 0,7wl	Поверхностный сток обеспечен; грунтовые воды не влияют на увлажнение верхней толщи; почвы слабо- и средне-подзолистые или дерново-подзолистые без признаков заболачивания	Поверхностный сток обеспечен; грунтовые воды не влияют на увлажнение верхней толщи; почвы серые, лесные слабоподзолистые, в северной части зоны — темно-серые лесные и черноземы оподзоленные и выщелочные	Поверхностный сток обеспечен; грунтовые воды не влияют на увлажнение верхней толщи; почвы — черноземы тучные или мощные, в южной части зоны — южные черноземы, темно-каштановые и каштановые почвы	Грунтовые воды не влияют на увлажнение; почвы в северной части бурые, в южной — светло-бурые и сероземы
2-й	Поверхностный сток не обеспечен; грунтовые воды не влияют на увлажнение верхней толщи; почвы тундровые с резко выраженными признаками заболачивания; мощность сезонно-оттаивающего слоя от 1,0 до 2,5 м при наличии глинистых просадочных грунтов влажностью более 0,8wl	Поверхностный сток не обеспечен; грунтовые воды не влияют на увлажнение верхней толщи; почвы средне- и сильноподзолистые и полуболотные с признаками заболачивания	Поверхностный сток не обеспечен; грунтовые воды не влияют на увлажнение верхней толщи; почвы подзолистые или полуболотные с признаками оглеения, в южной части — лугово-черноземные солонцы и солоди	Поверхностный сток не обеспечен; грунтовые воды не влияют на увлажнение верхней толщи; почвы — сильно-солонцеватые черноземы, каштановые, солонцы и солоди	Грунтовые воды не влияют на увлажнение; почвы — солонцы, такыры, солончаковые солонцы и реже солончаковатые солонцы, и реже солончаки
3-й	Грунтовые или длительно (более 30 сут) стоящие поверхностные воды оказывают влияние на увлажнение верхней толщи грунтов; почвы тундровые и болотные; торфяники; мощность сезонно-оттаивающего слоя до 1 м при наличии глинистых сильнопросадочных грунтов, содержащих в пределах двойной мощности сезонного оттаивания линзы льда толщиной более 10 см	Грунтовые воды или длительно (более 30 сут) стоящие поверхностные воды влияют на увлажнение верхней толщи; почвы торфяно-болотные или полуболотные	То же, что для зоны II	Грунтовые воды или длительно (более 30 сут) стоящие поверхностные воды влияют на увлажнение верхней толщи; почвы болотные или полуболотные, солончаки и солончаковатые солонцы	Грунтовые воды или длительно (более 30 сут) стоящие поверхностные воды влияют на увлажнение верхней толщи; почвы — солончаки и солончаковатые солонцы; постоянно орошаемые территории
Примечания 1. Участки, где залегают песчано-гравийные или песчаные грунты (за исключением мелких пылеватых песков) мощностью более 5 м при расположении уровня грунтовых вод на глубине более 3 м в зонах II, III и более 2 м в зонах IV, V, относятся к 1-му типу, независимо от наличия поверхностного стока (при отсутствии длительного подтопления). 2. Грунтовые воды не оказывают влияния на увлажнение верхней толщи грунтов в случае, если их уровень в предморозный период залегает ниже глубины промерзания не менее чем на 2,0 м при глинах, суглинках тяжелых пылеватых и тяжелых; на 1,5 м в суглинках легких пылеватых и легких, супесях тяжелых пылеватых и пылеватых; на 1,0 м в супесях легких, легких крупных и песках пылеватых. 3. Поверхностный сток считается обеспеченным при уклонах поверхности грунта в пределах полосы отвода более 2‰ .

Таблица В.2

Типы и подтипы глинистых грунтов

Грунты		Показатели
Типы	Подтипы	Содержание песчаных частиц, % по массе	Число пластичности Ip
Супесь	Легкая крупная	Свыше 50	1 — 7
	Легкая	« 50»	1 — 7
	Пылеватая	50 — 20	1 — 7
	Тяжелая пылеватая	Менее 20	1 — 7
Суглинок	Легкий	Свыше 40	7 — 12
	Легкий пылеватый	Менее 40	7 — 12
	Тяжелый	Свыше 40	12 — 17
	Тяжелый пылеватый	Менее 40	12 — 17
Глина	Песчанистая	Свыше 40	17 — 27
	Пылеватая	Менее 40	17 — 27
	Жирная	Не нормируется	Свыше 27
Примечания 1. Для супесей легких крупных учитываются содержание песчаных частиц размером 2 — 0,25 мм, для остальных грунтов — 2 - 0,05 мм. 2. При содержании в грунте 25 — 50% (по массе) частиц крупнее 2 мм к названию глинистых грунтов добавляется слово «гравелистый» (при окатанных частицах) или «щебенистый» (при неокатанных частицах).

Таблица В.3

Классификация грунтов по степени засоления

Разновидность грунтов	Суммарное содержание легкорастворимых солей, % массы сухого грунта
Разновидность грунтов	Хлоридное, сульфатно-хлоридное засоление	Сульфатное, хлоридно-сульфатное засоление
Слабозасоленные	\frac{0,5 - 2,0}{0,3 - 1,0}	\frac{0,5 - 1,0}{0,3 - 5,0}
Среднезасоленные	\frac{2,0 - 5,0}{1,0 - 5,0}	\frac{1,0 - 3,0}{0,5 - 2,0}
Сильнозасоленные	\frac{5,0 - 10,0}{5,0 - 8,0}	\frac{3,0 - 8,0}{2,0 - 5,0}
Избыточно засоленные	\frac{\text{Свыше }10,0}{\text{Свыше }8,0}	\frac{\text{Свыше }8,0}{\text{Свыше }5,0}
Примечание. В числителе даны значения для дорожно-климатической зоны V, в знаменателе — для остальных зон.

Таблица В.4

Классификация грунтов по степени набухания

Разновидности грунтов (при влажности 0,5w0)	Относительная деформация набухания, % толщины слоя увлажнения
Ненабухающие	Менее 2
Слабонабухающие	От 2 до 4
Средненабухающие	« 5 » 10
Сильнонабухающие	Свыше 10

Таблица В.5

Классификация грунтов по степени просадочности

Разновидности грунтов	Коэффициент просадочности	Относительная деформация просадки, % толщины слоя промачивания
Непросадочные	Свыше 0,92	Менее 2
Слабопросадочные	От 0,85 до 0,91	От 2 до 7
Просадочные	От 0,80 до 0,84	От 8 до 12
Сильнопросадочные	Менее 0,79	Свыше 12
Примечание. Классификация не распространяется на скальные водоустойчивые грунты и грунты с исключением водонерастворимых цементирующих веществ, просадочность которых оценивают по данным лабораторных испытаний.

Таблица В.6

Классификация грунтов по степени пучинистости при замерзании

Группы грунтов	Степень пучинистости	Относительное морозное пучение образца, %
I	Непучинистые	1 и менее
II	Слабопучинистые	Свыше 1 до 4
III	Пучинистые	От 4 до 7
IV	Сильнопучинистые	« 7 » 10
V	Чрезмерно пучинистые	« 10»
Примечания 1. Испытание на пучинистость при промерзании осуществляется в лаборатории по специальной методике с подтоком воды. Допускается группу по пучинистости определять по таблице В.7 настоящего приложения. 2. При оценке величины морозного пучения расчетом испытания грунтов на интенсивность морозного пучения ведут по специальной методике. 3. В случаях, когда испытание на морозное пучение проводится, группу по пучинистости допускается устанавливать по таблице В.7 настоящего приложения, а среднюю относительную величину морозного пучения зоны промерзания — по таблице В.8.

Таблица В.7

Группы грунтов по степени пучинистости

Грунт	Группа
Песок гравелистый, крупный и средней крупности с содержанием частиц мельче 0,05 мм до 2%	I
Песок гравелистый, крупный и средней крупности с содержанием частиц мельче 0,05 мм от 2% до 15%, мелкий с содержанием частиц мельче 0,05 мм до 5%; супесь легкая крупная	II
Песок мелкий с содержанием частиц мельче 0,05 мм до 8%; супесь легкая; суглинок легкий и тяжелый; глины	III
Песок мелкий с содержанием частиц мельче 0,05 мм до 15%; супесь пылеватая; суглинок тяжелый пылеватый	IV
Песок пылеватый; супесь тяжелая пылеватая; суглинок легкий пылеватый	V
Примечание. Величина коэффициента морозного пучения щебенистых, гравелистых, дресвяных песков при содержании частиц мельче 0,05 мм свыше 15% ориентировочно принимается как для пылеватого песка и проверяется в лаборатории.

Таблица В.8

Величина морозного пучения

Грунт	Среднее значение относительного морозного пучения при промерзании 1,5 м, %
Песок гравелистый, крупный и средней крупности с содержанием частиц мельче 0,05 мм до 2%	\frac{1}{1}
Песок гравелистый, крупный и средней крупности с содержанием частиц мельче 0,05 мм до 15%; песок мелкий с содержанием частиц мельче 0,05 мм до 2%	\frac{1}{1 - 2}
Песок мелкий с содержанием частиц мельче 0,05 мм менее 5%; супесь легкая крупная	\frac{1 - 2}{2 - 4}
Супесь пылеватая; суглинок тяжелый пылеватый; песок мелкий с содержанием частиц мельче 0,05 мм до 15%	\frac{2 - 4}{7 - 10}
Супесь легкая; песок мелкий с содержанием частиц мельче 0,05 мм до 8%	\frac{1 - 2}{4 - 7}
Супесь тяжелая пылеватая; суглинок легкий пылеватый; песок пылеватый	\frac{4 - 7}{10}
Суглинок тяжелый; глины	\frac{2 - 4}{4 - 7}
Примечание. В числителе — при 1-й расчетной схеме увлажнения согласно таблице В.13 настоящего приложения, в знаменателе — при 2-й и 3-й схемах.

Таблица В.9

Тип местности в I дорожно-климатической зоне по условиям увлажнения и мерзлотно-грунтовым особенностям

Типы местностей	Условия увлажнения грунтов	Мерзлотные процессы и явления	Грунт
Типы местностей	Условия увлажнения грунтов	Мерзлотные процессы и явления	Тип	Характеристика
1-й	Сухие места	Отсутствует	Крупнообломочный; песчаный	Массивная текстура; непросадочный или талый
2-й	Сырые места. В летнее время возможно избыточное увлажнение грунтов деятельного слоя поверхностными водами	Заболачивание; морозное пучение (сезонные бугры пучения)	Песчаный; глинистый	Массивная и слоистая текстуры; малольдистый и малопросадочный
3-й	Мокрые места. В летнее время постоянное избыточное увлажнение грунтов деятельного слоя поверхностными и надмерзлотными водами	Заболачивание; морозное пучение (многолетние бугры пучения); термокарстовый рельеф; солифлюкция	Глинистый; возможно наличие подземных льдов	Слоистая и сетчатая текстуры; льдистый и сильнольдистый; просадочный, сильнопросадочный и чрезмерно просадочный

Таблица В.10

Классификация грунтов по льдистости и просадочности в I дорожно-климатической зоне

Разновидность по просадочности при оттаивании	Льдистость <1> грунта вечномерзлой толщи	Суммарная влажность грунтов деятельного слоя
Разновидность по просадочности при оттаивании	Льдистость <1> грунта вечномерзлой толщи	пески мелкие	пески пылеватые, супеси легкие	супеси	торф
Непросадочный	Без ледяных включений (0 — 0,01)	Менее 0,18	Менее 0,2	Менее 0,2	-
Слабопросадочный	Малольдистый (0,01 — 0,1)	От 0,18 до 0,25	От 0,2 до 0,4	От 0,2 до 0,4	Менее 2
Просадочный	Льдистый (0,1 — 0,4)	Свыше 0,25	Свыше 0,4	Свыше 0,4 до 1,1	От 2 до 12
Сильнопросадочный	Сильнольдистый (0,4 — 0,6)	-	-	Свыше 1,1	Свыше 12
Чрезмерно просадочный	С крупными включениями подземного льда (0,6 — 1,0)	-	-	Свыше 1,1	Свыше 12
<1> Отношение объема прослоек льда к объему мерзлого грунта (с учетом включений частиц льда).

Таблица В.11

Разновидности грунтов по степени увлажнения

Разновидности грунтов	Влажность
Недоувлажненные	Менее 0,9w0
Нормальной влажности	От 0,9w0 до wadm
Повышенной влажности	От wadm до wmax
Переувлажненные	Свыше wmax
Примечание. wmax — максимально возможная влажность грунта при коэффициенте уплотнения 0,9.

Таблица В.12

Допустимая влажность грунтов при уплотнении

Грунты	Допустимая влажность wadm в долях от оптимальной при требуемом коэффициенте уплотнения грунта mb
Грунты	Свыше 1,0	1,0 — 0,98	0,95	0,90
Пески пылеватые; супеси легкие и пылеватые	1,30	1,35	1,60	1,60
Супеси легкие и пылеватые	1,20	1,25	1,35	1,60
Супеси тяжелые пылеватые; суглинки легкие и легкие пылеватые	1,10	1,15	1,30	1,50
Суглинки тяжелые и тяжелые пылеватые, глины	1,0	1,05	1,20	1,30
Примечания 1. При воздействии насыпей из пылеватых песков в летних условиях допустимая влажность не ограничивается. 2. Настоящие ограничения не распространяются на насыпи, возводимые гидронамывом. 3. При возведении насыпей в зимних условиях влажность не должна, как правило, быть более 1,3w0 при песчаных и непылеватых супесчаных, 1,2w0 — при супесчаных пылеватых и суглинках легких и 1,1w0 — для других связных грунтов. 4. Величина допустимой влажности грунта может уточняться с учетом технологических возможностей, имеющихся в наличии конкретных уплотняющих средств в соответствии с действующими нормами.

Таблица В.13

Расчетные схемы увлажнения

Расчетная схема увлажнения рабочего слоя	Источники увлажнения	Условия отнесения к данной расчетной схеме увлажнения
1	Атмосферные осадки	Для насыпей на участках 1-го типа местности по условиям увлажнения (7.3 настоящего свода правил и таблица В.1 настоящего приложения). Для насыпей на участках местности 2-го и 3-го типов по условиям увлажнения при возвышении поверхности покрытия над расчетным уровнем грунтовых и поверхностных вод или над поверхностью земли, более чем в 1,5 раза превышающем требования таблицы 7.1. Для насыпей на участках 2-го типа при расстоянии от уреза поверхностной воды (отсутствующей не менее 2/3 летнего периода) более 5 — 10 м при супесях; 2 — 5 м при легких пылеватых суглинках и 2 м при тяжелых пылеватых суглинках и глинах (меньшие значения принимают для грунтов с большим числом пластичности; при залегании различных грунтов — принимать наибольшие значения). В выемках в песчаных и глинистых грунтах при уклонах кюветов более 20% (в дорожно-климатических зонах I — III) и при возвышении поверхности покрытия над расчетным уровнем грунтовых вод, более чем в 1,5 раза превышающем требования таблицы 7.1. При применении специальных методов регулирования водно-теплового режима (капилляропрерывающие, гидроизолирующие, теплоизолирующие и армирующие прослойки, дренаж и т.п.), назначаемых по специальным расчетам
2	Кратковременно стоящие (до 30 сут) поверхностные воды, атмосферные осадки	Для насыпей на участках 2-го типа местности по условиям увлажнения (7.3 настоящего свода правил и таблица В.1 настоящего приложения) при возвышении поверхности покрытия, не менее требуемого по таблице 7.1 и не более чем в 1,5 раза превышающего эти требования, и при крутизне откосов не менее 1:1,5 и простом (без берм) поперечном профиле насыпи. Для насыпей на участках 3-го типа местности при применении специальных мероприятий по защите от грунтовых вод (капилляропрерывающие и гидроизолирующие слои, дренаж), назначаемых по специальным расчетам, при отсутствии длительно стоящих (более 30 сут) поверхностных вод и выполнении условий предыдущего абзаца. В выемках в песчаных и глинистых грунтах при уклонах кюветов менее 20% (в зонах I, II) и возвышении поверхности покрытия над расчетным уровнем грунтовых вод, более чем в 1,5 раза превышающем требования таблицы 7.1
3	Грунтовые или длительно стоящие (более 30 сут) поверхностные воды; атмосферные осадки	Для насыпей на участках 3-го типа местности по условиям увлажнения (7.3 настоящего свода правил и таблица В.1 настоящего приложения) при возвышении поверхности покрытия, отвечающем требованиям таблицы 7.1, но не превышающем их более чем в 1,5 раза. То же, для выемок, в основании которых имеется уровень грунтовых вод, расположение которого по глубине не превышает требования таблицы 7.1 более чем в 1,5 раза

Таблица В.14

Значения коэффициентов относительного уплотнения

Требуемый коэффициент уплотнения грунта	Значение коэффициентов относительного уплотнения K1 для грунтов
	Пески, супеси, суглинки пылеватые	Суглинки, глины	Лессы и лессовидные грунты	Скальные разрабатываемые грунты при объемной массе, г/см3			Шлаки, отвалы перерабатывающей промышленности
	Пески, супеси, суглинки пылеватые	Суглинки, глины	Лессы и лессовидные грунты	1,9 — 2,2	2,2 — 2,4	2,4 — 2,7	Шлаки, отвалы перерабатывающей промышленности
1,00	1,10	1,05	1,30	0,95	0,89	0,84	1,26 — 1,47
0,95	1,05	1,00	1,15	0,90	0,85	0,80	1,20 — 1,40
0,90	1,00	0,95	1,10	0,85	0,80	0,76	1,13 — 1,33

Таблица В.15

Классификация местности по подвижности песков

Степень закрепления растительностью поверхности песков	Площадь, покрытая растительностью, %	Степень подвижности песков
Незаросшая поверхность	Менее 5	Очень подвижные
Слабозаросшая поверхность	Свыше 5 до 15	Подвижные
Полузаросшая поверхность	Свыше 15 до 35	Малоподвижные
Заросшая поверхность	Свыше 35	Неподвижные

Приложение Г (рекомендуемое)

МЕТОДИКА ИЗМЕРЕНИЙ С ПОМОЩЬЮ ДОРОЖНОГО ПРОФИЛОМЕТРА

Приложение Г исключено с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

Приложение Д (рекомендуемое)

РЕКОМЕНДАЦИИ ПО ВЫБОРУ ГЕОСИНТЕТИЧЕСКИХ МАТЕРИАЛОВ

Приложение Д исключено с 17 июня 2017 года. - Изменение № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр.

Приложение Е (рекомендуемое)

РЕКОМЕНДАЦИИ ПО ВЫБОРУ ГЕОСИНТЕТИЧЕСКИХ МАТЕРИАЛОВ

(Приложение Е введено Изменением № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

Е.1 Применяемые геосинтетические материалы должны быть обеспечены технической документацией в составе:

сертификата соответствия, выданного в специализированных системах добровольной сертификации на основе протоколов испытаний;
санитарно-эпидемиологического заключения Роспотребнадзора;
заключения (заключений) или иных документов, регламентирующих область применения геосинтетических материалов и подтверждающих соответствие параметров их свойств отраслевым требованиям, согласованных или разработанных организациями, представляющими дорожную отрасль.

Е.2 Выбор конкретных разновидностей геосинтетических материалов определяется областью применения, условиями применения, необходимым функциональным назначением (выполнением функций армирования, разделения, фильтрации, дренирования, борьбы с эрозией, гидроизоляции, теплоизоляции и защиты в определении ГОСТ Р 55028), параметрами, характеризующими физико-механические свойства материалов, их изменением в процессе строительства и эксплуатации.

Е.3 Параметры свойств геосинтетических материалов должны отвечать требованиям, предъявляемыми документами технического регулирования в сфере дорожного хозяйства.

Е.4 Выбор геосинтетических материалов, выполняющих функции армирования в армогрунтовых конструкциях, следует выполнять на основе расчетного обоснования требуемого значения их прочности с учетом ее изменения в процессе эксплуатации по общим зависимостям:

R = R_{\text{тр}} \geq \frac{T_{max} \cdot \gamma_{b}}{K_{\text{общ}}} . (Е.1)

Kобщ = K1·K2·K3·K4·K5·K6·K7, (Е.2)

где Rтр — требуемое (нормативное) значение прочности;

R — значение прочности при растяжении геосинтетического материала по ГОСТ Р 55030, указанное в документации производителя;

Kобщ — общий коэффициент, учитывающий влияние отдельных факторов на ухудшение свойств;

K₁ - K₇ - коэффициенты, учитывающие влияние определенных факторов, выраженные в виде отношения прочности при растяжении после воздействия фактора к первоначальному ее значению и определяемые экспериментально по установленным методикам:

K1 — учет влияния механических повреждений структуры;

K2 — учет снижения прочности от ползучести (определяется на основе положений ГОСТ Р 56339);

K3 — учет влияния швов, соединений элементов структуры;

K4 — учет атмосферных воздействий (определяется на основе положений ГОСТ Р 55031);

K5 — учет воздействия агрессивных сред (определяется на основе положений ГОСТ Р 55035);

K6 — учет биологических воздействий;

K7 — учет температурных воздействий (определяется на основе положений ГОСТ Р 55032);

\gamma_{b} — коэффициент запаса;

Tmax — определяемая расчетом максимальная нагрузка, воспринимаемая геосинтетическим материалом.

Приложение Ж (рекомендуемое)

ОЦЕНКА УРОВНЕЙ БЕЗОПАСНОСТИ ДВИЖЕНИЯ ПРИ ПРОЕКТИРОВАНИИ АВТОМОБИЛЬНЫХ ДОРОГ

(Приложение Ж введено Изменением № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

Ж.1 Соответствие проектов автомобильных дорог требованиям безопасности дорожного движения (БДД) рекомендуется оценивать по уровню БДД, прогнозируемому на стадии их эксплуатации, который определяется параметрами геометрических элементов проектируемой дороги, сочетанием элементов дороги в плане и продольном профиле, транспортно-эксплуатационным состоянием дороги, уровнем инженерного оборудования и элементов обустройства.

Ж.2 Установлено четыре наиболее характерных уровня БДД: высокий, допустимый, предельный и низкий.

Ж.2.1 Высокий уровень БДД наблюдается на участках автомобильных дорог, имеющих высокие и однородные по протяженности показатели потребительских свойств. При высоком уровне БДД работа водителей с наибольшей вероятностью характеризуется функциональным комфортом, оптимальной напряженностью, высокой работоспособностью и надежностью. Этот уровень БДД соответствует минимальным значениям показателей риска и тяжести последствий дорожно-транспортных происшествий (ДТП) (в пределах фонового уровня, не зависящего от дорожных условий).

Ж.2.2 Допустимый уровень БДД наблюдается на участках автомобильных дорог, отдельные параметры которых имеют отклонения от характерных для высокого уровня безопасности, не оказывающие существенного влияния на снижение потребительских свойств дорог. При этом уровне БДД вероятность работы водителей в состоянии функционального комфорта составляет не менее 85%. Длительность периода оптимальной работоспособности водителя не менее 3 ч непрерывной работы. Этот уровень БДД практически исключает на проектируемой дороге наличие потенциально опасных участков, которые на стадии ее эксплуатации могут способствовать возникновению ДТП.

Ж.2.3 Предельный уровень БДД наблюдается на участках автомобильных дорог, имеющих предельные по условиям БДД отклонения потребительских свойств автомобильных дорог от характерных для высокого уровня безопасности. Предельный уровень БДД характеризуется снижением надежности работы водителей до 60% — 85%. Длительность периода оптимальной работоспособности водителя находится в пределах 2 ч непрерывной работы. Этот уровень БДД характеризуется наличием на проектируемой дороге отдельных участков, которые на стадии ее эксплуатации могут привести к возникновению малоопасных участков концентрации ДТП.

Ж.2.4 Низкий уровень БДД наблюдается на участках автомобильных дорог, имеющих низкие потребительские свойства и (или) высокую их неоднородность, которые способствуют резкому снижению удобства и надежности работы водителей. Надежность работы водителей менее 60%. Длительность периода оптимальной работоспособности водителя менее 2 ч непрерывной работы. Этот уровень БДД свидетельствует о наличии на проектируемой дороге опасных участков, которые на стадии ее эксплуатации с высокой вероятностью приведут к возникновению опасных и очень опасных участков концентрации ДТП и будут способствовать совершению ДТП с наибольшей тяжестью последствий, частыми нарушениями водителями правил дорожного движения.

Ж.2.5 Область применения уровней БДД на различных стадиях проектирования автомобильных дорог приведена в таблице Ж.1.

Таблица Ж.1

Область применения уровней БДД при проектировании автомобильных дорог

Уровень БДД	Область применения	Стадия проектирования	Расчетные показатели
Высокий	Оценка качества вариантов проектов нового строительства и реконструкции автомобильных дорог.	Подготовка проекта планировки территории для размещения автомобильной дороги	Cv
	Расчетный уровень БДД в проектах нового строительства в реконструкции автомобильных дорог:	Подготовка проектной документации
	- обеспечение соответствия расчетной и максимальной безопасной скорости движения;		K_{\text{р}.\text{с}}^{\text{итог}}
	- обеспечение соответствия максимальных безопасных скоростей движения автомобилей на смежных характерных участках трассы;		Kб
	- обеспечение компенсации ошибок водителей за счет геометрических элементов и инженерного оборудования дорог.		Kит
	Требуемый уровень БДД при приемке дорог в эксплуатацию после нового строительства, реконструкции	Подготовка рабочей документации, приемка автомобильной дороги в эксплуатацию	Пл
Допустимый	Оценка качества вариантов проектов в стесненных условиях (горной местности, наличии застроенной территории), в проектах капитального ремонта дорог.	Подготовка проекта планировки территории для размещения автомобильной дороги	Cv
	Расчетный уровень БДД в проектах капитального ремонта:	Подготовка проектной документации
	- обеспечение соответствия расчетной и максимальной безопасной скорости движения;		K_{\text{р}.\text{с}}^{\text{итог}}
	- обеспечение соответствия максимальных безопасных скоростей движения автомобилей на смежных характерных участках трассы;		Kб
	- обеспечение компенсации ошибок водителей за счет геометрических элементов и инженерного оборудования дорог.		Kит
	Расчетный уровень БДД при приемке дорог в эксплуатацию после капитального ремонта	Подготовка рабочей документации, приемка автомобильной дороги в эксплуатацию	Пл
Предельный	Критерий выявления на проектируемых дорогах потенциально опасных участков дорог, наличие которых не допускается в проектах нового строительства и реконструкции	Подготовка проектной документации	Показатели K_{\text{р}.\text{с}}^{\text{итог}} , Kб, Kит соответствуют предельному уровню безопасности
Низкий	Критерий выявления на проектируемых дорогах потенциально опасных участков дорог, наличие которых не допускается в проектах дорог	Подготовка проектной документации	Любые два показателя K_{\text{р}.\text{с}}^{\text{итог}} , Kб, Kит соответствуют низкому уровню безопасности

Ж.3 Расчетные значения показателя риска ДТП с пострадавшими, соответствующие различным уровням БДД на участках проектируемой автомобильной дороги, представлены в таблице Ж.2.

Таблица Ж.2

Расчетные значения показателя риска ДТП

Автомобильная дорога	Расчетные значения показателя риска ДТП (число ДТП на 1 млн авт.-км) на проектируемых автомобильных дорогах
Автомобильная дорога	Высокий	Допустимый	Предельный	Низкий
Многополосная	Менее 0,13	0,13 — 0,17	0,17 — 0,24	Более 0,24
Двухполосная	Менее 0,16	0,16 — 0,22	0,22 — 0,30	Более 0,30

Ж.4 Ожидаемый уровень БДД на участках многополосных и двухполосных автомобильных дорог при оценке безопасности движения проектов нового строительства, реконструкции и капитального ремонта рекомендуется определять по таблице Ж.3.

В проектах капитального ремонта участков многополосных автомобильных дорог без разделительной полосы при сохранении существующего поперечного профиля дороги ожидаемый уровень БДД на участках проектируемой автомобильной дороги рекомендуется определять по таблице Ж.4.

Примеры оценки уровней БДД на участках проектируемой автомобильной дороги приведены на рисунках Ж.1, Ж.2.

Таблица Ж.3

Расчетные показатели для оценки уровня БДД на проектируемых автомобильных дорогах — двухполосных и многополосных дорогах с разделительной полосой по ГОСТ Р 52399

Уровень БДД	Автомобильная дорога	Показатели уровня БДД
		Критерии оценки и их расчетные показатели
		Плавность трассы и однородность параметров дороги	Согласованность проектных решений и поведения водителя		Степень компенсации ошибок водителей дорогой
		Плавность трассы и однородность параметров дороги	Соответствия расчетной скорости максимальной безопасной скорости движения	Степень постоянства в поведении водителя на смежных элементах проектируемой трассы	Степень компенсации ошибок водителей дорогой
		Cv	K_{\text{р}.\text{с}}^{\text{итог}}	Kб	Kит
Высокий	Многополосная	Менее 1,0	0,85 — 1,05	Более 0,95	Менее 2,5
Высокий	Двухполосная	Менее 1,50	0,85 — 1,10	Более 0,90	Менее 5,0
Допустимый	Многополосная	1,0 — 2,0	0,80 — 1,10	0,85 — 0,95	2,5 — 5,0
Допустимый	Двухполосная	1,5 — 3,0	0,70 — 1,15	0,80 — 0,90	5,0 — 9,0
Предельный	Многополосная	2,0 — 3,5	0,55 — 0,80	0,60 — 0,85	5,0 — 13,0
Предельный	Двухполосная	3,0 — 9,0	0,45 — 0,70	0,55 — 0,80	9,0 — 22,0
Низкий	Многополосная	Более 3,5	Менее 0,55	Менее 0,60	Более 13,0
Низкий	Двухполосная	Более 9,0	Менее 0,45	Менее 0,55	Более 22,0

Таблица Ж.4

Расчетные показатели для оценки уровня БДД на проектируемых автомобильных дорогах — многополосных автомобильных дорогах без разделительной полосы

Уровень БДД	Показатели уровня БДД
	Критерии оценки и их расчетные показатели
	Плавность трассы и однородность параметров дороги	Согласованность проектных решений и поведения водителя		Степень компенсации ошибок водителей дорогой
	Плавность трассы и однородность параметров дороги	Соответствия расчетной скорости максимальной безопасной скорости движения	Степень постоянства в поведении водителя на смежных элементах проектируемой трассы	Степень компенсации ошибок водителей дорогой
	Cv	K_{\text{р}.\text{с}}^{\text{итог}}	Kб	Kит
Высокий	Менее 1,75	0,80 — 1,10	Более 0,95	Менее 2,0
Допустимый	1,75 — 3,5	0,75 — 1,15	0,80 — 0,95	2,0 — 5,0
Предельный	3,5 — 5,0	0,45 — 0,75	0,60 — 0,80	5,0 — 19,0
Низкий	Более 5,0	Менее 0,45	Менее 0,60	Более 19,0

13. Критерии оценки проектных решений по условиям безопасности движения

Линейные графики: А — итоговых коэффициентов обеспеченности расчетной скорости; Б — коэффициентов безопасности; В — итоговых коэффициентов аварийности

Рисунок Ж.1. Пример оценки уровня безопасности дорожного движения на участке двухполосной дороги на стадии подготовки инженерного проекта

13. Критерии оценки проектных решений по условиям безопасности движения

Рисунок Ж.2. Пример оценки уровня безопасности дорожного движения на участке многополосной дороги категории IВ на стадии подготовки инженерного проекта

Приложение И (рекомендуемое)

МЕТОДИКА ОПРЕДЕЛЕНИЯ РАСЧЕТНЫХ ПОКАЗАТЕЛЕЙ ДЛЯ ОЦЕНКИ БЕЗОПАСНОСТИ ДВИЖЕНИЯ ПРИ ПРОЕКТИРОВАНИИ АВТОМОБИЛЬНЫХ ДОРОГ

(Приложение И введено Изменением № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

И.1 Расчетный показатель для оценки плавности трассы проектируемой автомобильной дороги

И.1.1 Для оценки безопасности движения при сравнении вариантов трассы по критерию плавности трассы автомобильной дороги строят линейные графики коэффициентов вариации максимальной безопасной скорости Cv.

Линейный график показателя Cv строят с использованием линейного графика коэффициентов вариации максимальной безопасной скорости движения на основе данных расчета итоговых коэффициентов обеспеченности расчетной скорости, приведенных в [3].

Для построения линейного графика коэффициентов вариации максимальной безопасной скорости движения на каждом километровом участке проектируемой дороги вычисляют показатель Cv по формуле

C_{v} = \frac{S_{v\text{б}max}}{V_{\text{б}max}} \cdot 100\%, (И.1)

где V_{\text{б}max} — средневзвешенная величина максимальной безопасной скорости движения, определяемая по формуле (И.2), км/ч;

Svбmax — среднеквадратическое отклонение максимальной безопасной скорости движения, определяемое по формуле (И.3), км/ч.

И.1.2 Средневзвешенную максимальную безопасную скорость движения на рассматриваемом километровом участке дороги вычисляют по формуле

V_{\text{б}max} = \frac{\sum_{i = 1}^{n} V_{\text{б}maxi}L_{\text{уч}i}}{L_{\text{уч}}} , (И.2)

где Vбmaxi — максимальная безопасная скорость движения на однородных по условиям участках дороги, в пределах которых ни один из частных коэффициентов обеспеченности расчетной скорости не меняет своего значения (по линейному графику максимальной безопасной скорости движения Vбmax, требования к построению которого приведены в [3]), км/ч;

n — число однородных по условиям участков в пределах километрового участка дороги, шт.;

Lуч — фактическая длина участка дороги между соседними километровыми знаками 6.13 по таблице А.6 ГОСТ 52290-2004, км.

И.1.3 Среднеквадратическое отклонение максимальной безопасной скорости движения на рассматриваемом километровом участке дороги вычисляют по формуле

S_{V_{\text{б}max}} = \sqrt{\frac{1}{m - 1} \sum_{i = 1}^{m} (V_{\text{б}maxi} - V_{\text{б}max})^{2}} , (И.3)

где m — количество створов оценки максимальной безопасной скорости движения с расчетным расстоянием между смежными точками на линейном графике скорости; принимают m = 200 м.

И.1.4 Для построения линейного графика максимальной безопасной скорости движения на однородных по условиям участках проектируемой дороги определяют значение Vбmax по формуле

V_{\text{б}max} = 120K_{\text{р}.\text{с}}^{\text{итог}}, (И.4)

где 120 — базовая расчетная скорость движения, км/ч;

K_{\text{р}.\text{с}}^{\text{итог}} — итоговый коэффициент обеспеченности расчетной скорости на рассматриваемом однородном по условиям участке дороги, доли ед.

Требования к определению значений частных коэффициентов обеспеченности расчетной скорости Kр.сi, учитывающих влияние указанных параметров на скорость движения, приведены в [3].

И.1.5 Показатель Cv допускается устанавливать и на основе других расчетных методов в соответствии с действующими отраслевыми методическими документами, регламентирующими способы получения эпюры скорости движения легковых автомобилей 85%-ной обеспеченности в свободных условиях движения транспортного потока V85%.

И.2 Расчетный показатель для оценки соответствия расчетной и максимальной безопасной скоростей движения

И.2.1 Для оценки соответствия расчетной и максимальной безопасной скоростей движения строят линейный график итоговых коэффициентов обеспеченности расчетной скорости K_{\text{р}.\text{с}}^{\text{итог}} .

И.2.2 Величину V85% на однородных по условиям участках проектируемой автомобильной дороги определяют по данным линейного графика итоговых коэффициентов обеспеченности расчетной скорости по следующей формуле

V_{85\%} = 159K_{\text{р}.\text{с}i}^{\text{итог}} - 31,7K_{\text{р}.\text{с}i}^{\text{итог}^{2}} - 7,7. (И.5)

При расчете K_{\text{р}.\text{с}}^{\text{итог}} помимо параметров геометрических элементов плана продольного и поперечного профиля дороги, интенсивности движения для коэффициента загрузки менее 0,2 рекомендуется учитывать прогнозируемые показатели продольной ровности покрытия проезжей части, коэффициент сцепления колеса автомобиля с покрытием (при мокром состоянии покрытия проезжей части).

Требования к определению значений частных коэффициентов обеспеченности расчетной скорости Kр.сi, учитывающих влияние указанных дополнительных факторов, приведены в [3].

И.2.3 Соотношение максимальной безопасной скорости Vбmax и скорости движения 85%-ной обеспеченности представлено в таблице И.1.

Таблица И.1

Соотношение максимальной безопасной скорости и скорости движения

Vбmax, км/ч	50	60	70	80	90	100	110	120	130	140
V₈₅%, км/ч	54	63	73	83	92	102	111	118	125	132

Учитывая, что V85% имеет близкие значения с максимальной безопасной скоростью движения в свободных условиях в инженерных расчетах для оценки согласованности проектных решений и поведения водителя в дорожном движении допускается использовать показатель Vбmax.

И.3 Расчетный показатель для оценки степени постоянства в поведении водителя при движении на смежных характерных участках дороги

И.3.1 Для оценки безопасности движения по критерию степени постоянства поведения водителя при движении на смежных характерных участках проектируемой дороги строят линейный график коэффициентов безопасности Kб [2], [3].

Требования к построению линейного графика показателя Kб по данным эпюры максимальной безопасной скорости движения приведены в [4].

И.3.2 Значение показателя Kб определяют как отношение максимальных безопасных скоростей движения, обеспечиваемых геометрическими элементами на смежных элементах трассы, по формуле

K_{\text{б}} = \frac{V_{\text{уч}}}{V_{\text{вх}}} , (И.6)

где Vуч — максимальная безопасная скорость движения на рассматриваемом элементе плана или продольного профиля (по линейному графику Vбmax), км/ч;

Vвх — максимальная безопасная скорость движения въезда на рассматриваемый элемент плана или продольного профиля с предшествующего участка (по линейному графику Vбmax), км/ч.

И.4 Расчетный показатель для оценки степени компенсации ошибок водителей, обеспечиваемый проектируемой автомобильной дорогой

И.4.1 Для оценки степени компенсации ошибок водителей параметрами и инженерным оборудованием проектируемой автомобильной дороги строят линейный график итоговых коэффициентов аварийности Kит.

Требования к построению линейного графика показателя Kит приведены в [4].

И.4.2 Итоговые коэффициенты аварийности на однородных по условиям участках проектируемой автомобильной дороги устанавливают по формуле

Kит = K1·K2·K3·... ...·Kn, (И.7)

где K1, K2, K3, ... Kn — частные коэффициенты аварийности, учитывающие влияние факторов дорожных условий на показатель риска ДТП с пострадавшими по отношению к риску ДТП с пострадавшими для условий, принятых за эталонные, доли ед. (по таблице И.3);

n — число частных коэффициентов аварийности, шт.

В расчетах с использованием формулы (И.6) допускается при определении показателя Kит на однородных по условиям участках дороги использовать не более шести частных коэффициентов аварийности, имеющих наибольшие значения.

И.4.3 При построении линейного графика итоговых коэффициентов аварийности следует учитывать зоны влияния элементов дороги по таблице И.2.

Таблица И.2

Протяжения зон влияния элементов дороги

Элементы дороги	Зона влияния, м
Населенные пункты	300
Подъемы и спуски	100 м за вершиной подъема, 150 м после подошвы спуска
Пересечения в одном уровне	В каждую сторону по 50 м
Кривые в плане радиусом более 600 м	100
Кривые в плане радиусом менее 600 м	250
Участки с ограниченной видимостью менее 350 м	100
Мосты и путепроводы	75

Таблица И.3

Частные коэффициенты аварийности

Интенсивность движения, тыс. авт./сут	3	5	7	9	11	13	15	20	25	30	35	40
K1 (двухполосные дороги)	4,75	2,5	2,1	1,9	1,7	1,5	1,4	1,15	1,0	1,2	2,0	-
K1 (трехполосные дороги)	6,5	3,2	2,5	2,2	1,8	1,6	1,5	1,2	1,1	1,0	1,3	1,8
Интенсивность движения, тыс. авт./сут	8	10	15	20	25	30	35	40	45	50	60	-
K1 (многополосные дороги без разделительной полосы)	3,0	2,4	1,6	1,32	1,15	1,05	1,0	1,12	1,32	1,6	-	-
K1 (многополосные дороги с разделительной полосой)	3,7	3,2	2,3	1,6	1,3	1,15	1,1	1,0	1,05	1,1	1,2	-
Ширина полосы движения, м	2,75	3,0	3,25	3,5	3,75	-	-	-	-	-	-	-
K2 (двухполосные дороги)	2,0	1,35	1,2	1,1	1,0	-	-	-	-	-	-	-
K2 (трехполосные дороги)	3,4	2,1	1,6	1,4	1,1	-	-	-	-	-	-	-
K2 (многополосные дороги без разделительной полосы)	1,6	1,2	1,1	1,0	1,35	-	-	-	-	-	-	-
K2 (многополосные дороги с разделительной полосой)	2,9	2,0	1,45	1,1	1,0	-	-	-	-	-	-	-
Ширина обочины, м	0,5	1,0	1,5	2,0	2,5	3,0	3,75	5,0	-	-	-	-
K3 (двухполосные дороги с укрепленными обочинами)	1,65	1,4	1,3	1,2	1,15	1,1	1,0	-	-	-	-	-
K3 (двухполосные дороги с неукрепленными обочинами)	2,5	1,85	1,5	1,35	1,2	1,1	1,0	-	-	-	-	-
K3 (трехполосные дороги с укрепленными обочинами)	2,75	2,0	1,5	1,25	1,1	1,0	-	-	-	-	-	-
K3 (трехполосные дороги с неукрепленными обочинами)	6,25	5,2	4,5	4,2	4,0	1,1	1,05	1,0	-	-	-	-
K3 (многополосные дороги без разделительной полосы с укрепленными обочинами)	4,2	2,9	2,0	1,8	1,6	1,5	1,25	1,0	-	-	-	-
K3 (многополосные дороги без разделительной полосы с неукрепленными обочинами)	4,3	3,1	2,1	1,5	1,4	1,2	1,1	1,0	-	-	-	-
K3 (многополосные дороги с разделительной полосой с укрепленными обочинами)	1,6	1,4	1,3	1,2	1,15	1,1	1,05	1,0	-	-	-	-
K3 (многополосные дороги с разделительной полосой с неукрепленными обочинами)	1,3	1,2	1,15	1,10	1,05	1,0	-	-	-	-	-	-
Число основных полос движения на проезжей части, шт.	2	3 без разметки	3 с разметкой	4	6	8	-	-	-	-	-	-
K4 (двухполосные и трехполосные дороги)	1,0	1,3	0,70	-	-	-	-	-	-	-	-	-
K4 (многополосные дороги без разделительной полосы)	-	-	-	1,33	0,89	0,52	-	-	-	-	-	-
K4 (многополосные дороги с разделительной полосой)	-	-	-	0,56	0,50	0,35	-	-	-	-	-	-
Ширина разделительной полосы, м	3	5	10	15	-	-	-	-	-	-	-	-
K5	1,1	1,0	0,75	0,6	-	-	-	-	-	-	-	-
Продольный уклон, %	20	30	40	50	60	70	80	-	-	-	-	-
K6 (двухполосные и трехполосные дороги)	1,0	1,1	1,4	1,65	1,85	2,1	2,3	-	-	-	-	-
K6 (многополосные дороги без разделительной полосы)	1,0	1,1	1,25	1,6	2,6	2,6	2,9	-	-	-	-	-
K6 (многополосные дороги с разделительной полосой)	1,0	1,1	1,25	1,7	2,3	3,2	3,5	-	-	-	-	-
Радиус кривых в плане, м	100	150	200 — 300	400 — 600	1000 — 2000	Более 2000	-	-	-	-	-
K7 (двухполосные и трехполосные дороги)	7,1	6,2	5,3	4,1	2,3	1,0	-	-	-	-	-	-
K7 (многополосные дороги без разделительной полосы)	-	-	4,7	3,0	1,85	1,0	-	-	-	-	-	-
K7 (многополосные дороги с разделительной полосой)	-	-	3,8	2,7	1,8	1,0	-	-	-	-	-	-
Видимость в плане, м	50	100	150	200	250	350	400	500	600	-	-	-
K8 (двухполосные и трехполосные дороги)	6,8	5,2	4,0	2,8	2,2	1,5	1,15	1,1	1,0	-	-	-
K8 (многополосные дороги без разделительной полосы)	9,5	5,5	3,7	2,2	1,8	1,6	1,4	1,2	1,0	-	-	-
K8 (многополосные дороги с разделительной полосой)	3,8	3,0	1,8	1,5	1,3	1,2	1,1	1,05	1,0	-	-	-
Видимость в профиле, м	50	100	150	200	250	350	400	500	600	700	800	-
K9 (двухполосные и трехполосные дороги)	5,2	4,2	3,5	3,0	2,8	2,3	2,0	1,8	1,6	1,2	1,0	-
K9 (многополосные дороги без разделительной полосы)	11,0	7,0	5,0	3,5	2,9	2,4	2,2	1,7	1,5	1,3	1,0	-
Ширина приезжей части мостов по отношению к проезжей части дорог	Меньше на 1 м		Равна ширине проезжей части		Шире на 1 м		Шире на 2 м		Равна ширине земляного полотна			-
K10 (двухполосные дороги)	2,35		1,8		1,35		1,2		1,0			-
K10 (трехполосные дороги)	2,3		2,2		1,36		1,2		1,0			-
K10 (многополосные дороги без разделительной полосы)	4,1		2,3		1,56		1,15		1,0			-
K10 (многополосные дороги с разделительной полосой)	6,7		3,5		2,3		1,2		1,0			-
Кривизна плана трассы, град·км-3/2	0	50	100	200	400	600	1000	1500	2000	-	-	-
K11 (двухполосные и трехполосные дороги)	2,3	1,5	1,0	1,15	1,9	3,6	1,4	0,9	0,75	-	-	-
K11 (многополосные дороги без разделительной полосы)	1,7	1,4	1,15	1,0	2,7	2,9	2,3	2,2	-	-	-	-
K11 (многополосные дороги с разделительной полосой)	2,2	1,8	1,4	1,0	2,0	5,8	5,0	-	-	-	-	-
Тип пересечения с пересекающейся дорогой	В разных уровнях			В одном уровне со светофорным регулированием			В одном уровне при соответствии параметров действующим нормам			В одном уровне при несоответствии параметров действующим нормам
K12 (двухполосные и трехполосные дороги)	0,70			0,85			1,0			1,3
K12 (многополосные дороги без разделительной полосы)	0,50			0,64			1,0			1,5
K12 (многополосные дороги с разделительной полосой)	0,35			0,7			1,0			1,4
Пересечения в одном уровне с второстепенными дорогами при интенсивности движения по основной дороге, тыс. авт./сут	Менее 1,6	1,6 — 3,5	3,5 — 5,0	5,0 — 7,0	7,0 — 10,0	10,0 — 20,0	20,0 — 30,0	30,0 — 40,0	-	-	-	-
K13 (двухполосные и трехполосные дороги)	1,0	1,6	2,5	3,7	4,5	8,0	-	-	-	-	-	-
K13 (многополосные дороги без разделительной полосы)	-	1,8	2,25	2,8	3,4	5,1	7,0	8,8	-	-	-	-
K13 (многополосные дороги с разделительной полосой)	-	1,4	1,9	2,5	2,8	3,8	5,0	6,0	-	-	-	-
Число пересечений и примыканий в одном уровне на 1 км дороги	2 и менее			3 — 5			6 — 8			Более 8
K14 (двухполосные и трехполосные дороги)	1,0			1,1			1,25			1,7
K14 (многополосные дороги без разделительной полосы)	1,0			1,2			1,6			2,1
K14 (многополосные дороги с разделительной полосой)	1,0			1,6			2,8			3,3
Расстояние от застройки до проезжей части дороги, м	Менее 10			10 — 30			30 — 50			Более 50
K15 (двухполосные и трехполосные дороги)	2,2			1,7			1,5			1,0
K15 (многополосные дороги без разделительной полосы)	3,3			2,6			1,8			1,0
K15 (многополосные дороги с разделительной полосой)	1,7			1,4			1,2			1,0
Наличие тротуаров, пешеходных дорожек и пешеходных переходов в населенных пунктах	Тротуары и пешеходные дорожки отсутствуют			Имеются тротуары и пешеходные дорожки с одной стороны			Имеются тротуары и пешеходные дорожки с двух сторон			Имеются тротуары и пешеходные дорожки с двух сторон. Имеются пешеходные переходы в разных уровнях
K16 (двухполосные и трехполосные дороги)	2,2			1,2			1,0			-
K16 (многополосные дороги без разделительной полосы)	4,2			2,2			1,4			1,0
K16 (многополосные дороги с разделительной полосой)	1,9			1,6			1,3			1,0
Длина населенного пункта, км	Менее 0,5	0,5 — 1	2	3	4	5	6	-	-	-	-	-
K17 (двухполосные и трехполосные дороги)	3,3	2,5	1,45	1,35	1,2	1,1	1,0	-	-	-	-	-
K17 (многополосные дороги без разделительной полосы)	5,5	4,2	3,5	2,0	1,6	1,3	1,0	-	-	-	-	-
K17 (многополосные дороги с разделительной полосой)	2,8	2,2	1,25	1,2	1,1	1,05	1,0	-	-	-	-	-
Коэффициент сцепления	0,2	0,3	0,4	0,5	0,6	0,7	-	-	-	-	-	-
K18 (двухполосные и трехполосные дороги)	5,0	3,1	2,3	1,75	1,4	1,0	-	-	-	-	-	-
K18 (многополосные дороги без разделительной полосы)	6,0	3,25	2,3	1,75	1,4	1,0	-	-	-	-	-	-
K18 (многополосные дороги с разделительной полосой)	6,2	3,5	2,6	2,0	1,3	1,0	-	-	-	-	-	-
Ровность покрытия проезжей части IRI, м/км	Менее 2	2	3	4	5	6	7	8	9	10	11	12
K19 (двухполосные и трехполосные дороги)	0,85	1,0	1,1	1,15	1,2	1,2	1,15	1,1	1,05	0,85	0,65	0,30
K19 (многополосные дороги без разделительной полосы)	0,65	1,0	1,3	1,5	1,65	1,6	1,55	1,3	1,05	0,65	-	-
K19 (многополосные дороги с разделительной полосой)	0,6	1,0	1,35	1,55	1,65	1,6	1,4	1,1	0,75	-	-	-
Расстояние от кромки проезжей части до обрыва глубиной более 5 м	0,5	1,0	1,5	2,0	3,0	5,0	-	-	-	-	-	-
K20 без ограждений	4,3	3,7	3,2	2,75	2,0	1,0	-	-		-	-	-
K20 с ограждениями	2,2	2,0	1,85	1,75	1,4	1,0	-	-	-	-	-	-

БИБЛИОГРАФИЯ

(раздел введен Изменением № 1, утв. Приказом Минстроя России от 16.12.2016 № 985/пр)

1. Федеральный закон от 10 января 2002 г. № 7-ФЗ «Об охране окружающей среды»

[₂] ОДМ 218.4.005-2010 Рекомендации по обеспечению безопасности движения на автомобильных дорогах

3. ОДН 218.0.006-2002 Правила диагностики и оценки состояния автомобильных дорог. Основные положения

4. ВСН 25-86 Указания по обеспечению безопасности движения на автомобильных дорогах.

------------------------------------------------------------------
