МЕТОДИКА РАСЧЕТНОГО ПРОГНОЗИРОВАНИЯ СРОКА СЛУЖБЫ ЖЕЛЕЗОБЕТОННЫХ ПРОЛЕТНЫХ СТРОЕНИЙ АВТОДОРОЖНЫХ МОСТОВ

Настоящая методика позволяет определять расчетом или принимать предельные сроки службы железобетонных пролетных строений на разных этапах их функционирования.

При анализе технико-экономических показателей мостов или установлении приоритета капитальных вложений в будущие сооружения, срок службы этих сооружений принимается по нормативным показателям, полученным статистическим путем на основании обработанных данных о фактическом состоянии (износе) более чем 3000 пролетных строений.

На стадии проектирования рассчитывается проектный срок службы моста с конкретными характеристиками материалов для пролетных строений. При определении проектного срока службы учитывается ориентация сооружения, интенсивность движения на проектируемом участке, климатический район, принятые характеристики бетона и арматуры и размеры сечений. Представляется возможным проектирование сооружения с любым заданным сроком службы.

На стадии строительства определяется прогнозируемый срок службы реально построенного пролетного строения с учетом реальных параметров материалов, дефектов изготовления конструкций и отступлений от требуемой технологии. Расчеты выполняются по предельным состояниям, оговоренным в СНиП 2.05.03-84*, используя фактические прочностные характеристики материалов и учитывая величины дополнительных напряжений в бетоне, обусловленных технологическими отступлениями.

Остаточный ресурс эксплуатируемого пролетного строения определяется перерасчетом конструкции на основании фактических и прогнозируемых характеристик материалов. Приводится функция деградации материалов, позволяющая определять их характеристики для любого периода, t1.

Методика расчетного прогнозирования срока службы учитывает требования действующего СНиП 2.05.03-84* по расчету железобетонных пролетных строений автодорожных мостов. Методика включает лишь часть, хотя и большую, расчетных моделей, для которых СНиПом определяются конкретные требования.

Приведенные расчетные модели и критерии отказа дают максимальное представление о процессе накопления повреждений в материалах и конструкциях и отражают результаты исследований материалов и конструкций, а также результаты исследований, проведенных большим числом специалистов в области надежности, долговечности и оценки состояния мостовых сооружений. Данная Методика в основном касается балочных конструкций, хотя может быть использована, с определенными уточнениями, для прогнозирования срока службы железобетонных пролетных строений иных статических схем или конструкций, железобетонных опор, железобетонной плиты сталежелезобетонных пролетных строений.

Методика предназначена для использования проектными и научно-исследовательскими организациями, а также органами управления эксплуатацией мостовых сооружений.

ОСНОВНЫЕ ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

ВВЕДЕНИЕ

Обширная информация о характере возникновения и накопления повреждений в железобетонных мостовых конструкциях делает возможным классификацию и разделение всех факторов, определяющих уровень сопротивляемости элементов конструкции, на две группы: производственные факторы и факторы окружающей среды.

К производственным факторам относятся:

\cdot качество конструктивных решений;

\cdot уровень и качество изготовления и монтажа конструкций;

\cdot гравитационные силы и силы трения, возникающие как от временной, так и от постоянной нагрузки;

\cdot инерционные, центробежные усилия от временной нагрузки и др.

К факторам окружающей среды относятся:

\cdot сейсмические силы, характер и режим их воздействия;

\cdot физико-химические процессы, протекающие в материалах при изготовлении и эксплуатации;

\cdot климатические воздействия;

\cdot агрессивность воздушной и водной среды и др.

Допущенные при изготовлении и монтаже дефекты и повреждения, развиваясь в процессе эксплуатации, снижают работоспособность конструкции. Постепенное «старение» железобетонной конструкции и потеря ею нормируемых качеств, вследствие необратимого накопления разного рода повреждений, проявляется в деградации структуры, снижении прочности бетона и образовании разного рода трещин. Начало и развитие этого процесса обусловлено большим, труднообозримым количеством комбинаций воздействия вышеперечисленных факторов на элементы сооружения. Важнейшими из них являются: многократно повторяющиеся воздействия временных нагрузок, «отжимающих» (снижающих) запас релаксационных пластических свойств бетона, попеременное замораживание и оттаивание водонасыщенных зон конструкции, сезонные и суточные перепады температур воздуха, разного рода процессы коррозии, протекающие в бетоне вследствие карбонизации, капиллярной усадки, выщелачивания агрессивной влагой (с солями) цементного раствора и др.

Ухудшение эксплуатационных качеств конструкции проявляется также в снижении прочности бетона и уменьшении площади поперечных сечений бетонных элементов и арматурной стали в результате повреждения коррозией. Развитие таких повреждений, помимо прямого снижения несущей способности, может привести к потере сцепления арматуры с бетоном и, соответственно, к изменению расчетной статической схемы конструкции, увеличению прогибов и опасному дополнительному раскрытию трещин. Такой медленно протекающий процесс деградации, снижающий работоспособность конструктивных элементов сооружения, поддается наблюдению, расчетной оценке и может быть приостановлен. Расчетную работоспособность конструкции можно восстановить путем ремонта и усиления.

В настоящее время, в соответствии с нормами (СНиП, ГОСТ), методика контроля предупреждения усталостных процессов регламентирована только расчетом на выносливость, причем, по очень примитивной, далекой от реальной жизни сооружения модели воздействий временных нагрузок. Эта модель односторонне и приблизительно отражает процесс потери конструкцией ее свойств за условный период времени (порядка 80 — 100 лет). Представляется, что на достигнутом уровне понимания и проработки проблемы долговечности строительных материалов и конструкций, предлагаемая методология расчетного контроля срока службы, являясь интегральным инструментом оценки долговечности, способна значительно лучше оценить эффективность работы конструкции под всеми видами нагрузок и воздействий в течение установленного или требуемого времени ее эксплуатации.

Итак, методология расчетного контроля долговечности искусственных сооружений, в сочетании с грамотной и целенаправленной диагностикой позволяет:

• «перевооружить» всю систему эксплуатации мостов, для которой в настоящее время содержание, характер ремонта, межремонтные сроки, режим пропуска нагрузок устанавливаются на основании субъективных экспертных оценок опасных состояний;
• упорядочить экономические оценки мероприятий по поддержанию безопасного уровня эксплуатации мостов;
• планировать очередность и виды ремонтных работ, обеспечивая разумное распределение финансовых и материальных ресурсов в условиях жестких ограничений и малых возможностей служб эксплуатации.

Ожидаемая технико-экономическая эффективность предлагаемого подхода к расчетной оценке сроков службы железобетонных конструкций видится в следующем:

1. С определенной вероятностью может быть дана количественная оценка времени безопасной эксплуатации конструкции.

2. Опираясь на научно обоснованный анализ фактических данных о реальном поведении конструкции, возможен прогноз момента наступления разного рода отказов конструкции под нагрузками.

3. Пользуясь расчетным прогнозом (с учетом фактического состояния), можно оценивать запасы прочности и надежности для любого момента времени.

4. В период эксплуатации можно контролировать напряженное состояние и развитие деструктивных процессов, предупреждая аварийное состояние конструкции.

5. Открывается возможность корректировки и уточнения срока службы в ситуациях, когда изменяется режим эксплуатации сооружения (величина и цикличность временных нагрузок, динамические параметры и др.), а также обоснованно допускаемого увеличения интенсивности временных нагрузок, повышения скорости движения, но с учетом состояния конструкции по диагностическим данным, с расчетом и установкой уменьшенного, по сравнению с проектным, срока службы, т.е. обоснованного регулирования долговечности сооружения.

6. Предоставляется возможность обоснованного планирования сроков профилактических работ, а также межремонтных сроков.

7. Возможно определение режимов дальнейшей эксплуатации конструкции и прогноза ее срока службы после ремонта и реконструкции.

Во избежание чрезмерных ожиданий успеха от реализации предлагаемой Методики, следует понимать, что при существующем уровне знаний поведения железобетонных конструкций в эксплуатации, достоверность длительного (до 100 лет) прогноза срока службы таких капитальных сооружений, как мосты, еще недостаточно высока. Здесь необходим целенаправленный и значительно больший объем информации о поведении мостовых сооружений в эксплуатации, чем, например, при оценке ресурса меньших механизмов. В последнем случае ресурс до наработки до отказа на порядок меньше, а информации о времени фактического износа меньших механизмов неизмеримо больше. Ожидать реального успеха от реализации предлагаемой Методики можно лишь при условии, что будут созданы и освоены автоматизированные расчетные комплексы, действующие совместно с банком данных, содержащим необходимый объем статистической информации о многочисленных видах «заболеваний» железобетонных мостовых конструкций в процессе эксплуатации.

Учитывая изложенное, «Росавтодор» поручил трем научным коллективам подготовить расчетную методику, которая давала бы возможность максимально приблизиться к поставленным целям и достичь упомянутых результатов. Настоящая Методика предполагает, что все необходимые расчеты будут выполняться с использованием расчетных комплексов, учитывающих различные исходные статистические параметры сооружений и позволяющих вести вычисления в диалоговом режиме. Разработчики располагают такими программами к ПЭВМ, построенными на базе требований СНиП 2.05.03-84* [1], которые могут оказать помощь в создании аналогичных комплексов в проектных организациях и дирекциях автомобильных дорог.

В разработке методики участвовали научные коллективы:

Кроме того, при подготовке отдельных глав, определении состава документа и разработке базовых материалов принимали участие: д-р экон. наук, профессор Дингес Э.В. (МАДИ), канд. техн. наук Улупов А.С. (МИИТ), канд. техн. наук Васильев А.И., Егорушкин Ю.М., Заковенко В.В., канд. экон. наук Бегун И.А. (ЦНИИС), канд. техн. наук Мусатов С.А. (РОСДОРНИИ).

Авторы работы будут благодарны всем, кто, используя на практике разработанную Методику, выскажет свои мнения по ее улучшению или расширению.

Предложения и замечания направлять по адресу: 125493, Москва, ул. Смольная, д. 2, ГП РОСДОРНИИ.

ГЛАВА 1. ОБЩИЕ ПОЛОЖЕНИЯ И ОСНОВНЫЕ ПРИНЦИПЫ, НА КОТОРЫХ БАЗИРУЕТСЯ МЕТОДИКА

1.1. Стратегия эксплуатации мостов

Мостовое сооружение, а следовательно, и пролетное строение за свою жизнь проходит три важнейших этапа эксплуатации.

Первый этап, когда построенное сооружение эксплуатируется какое-то время без снижения надежности. За этот период протекают основные длительные деформации (усадка и ползучесть), возрастает прочность бетона, нормально функционирует система водоотвода и не нарушается изоляция у деформационных швов, водоотводных трубок, стоек ограждений и тротуаров. Вероятность безотказной работы пролетного строения сохраняется на уровне (согласно СНиП 2.05.03-84* [1]) P(t) = 0,9986 (индекс надежности равен 3.0). В течение указанного периода за мостом осуществляется лишь уход <1>. Продолжительность этого периода зависит от качества изготовления и монтажа конструкций, и для пролетных строений он составляет, как правило, от 5 до 15 лет (рис. 1.1, точка А).

<1> Перечень работ по содержанию и ремонту пролетных строений и мостовых сооружений в целом приведен в классификации ремонтных работ [2]. Основные положения, касающиеся этих работ, даны в Приложении 1.

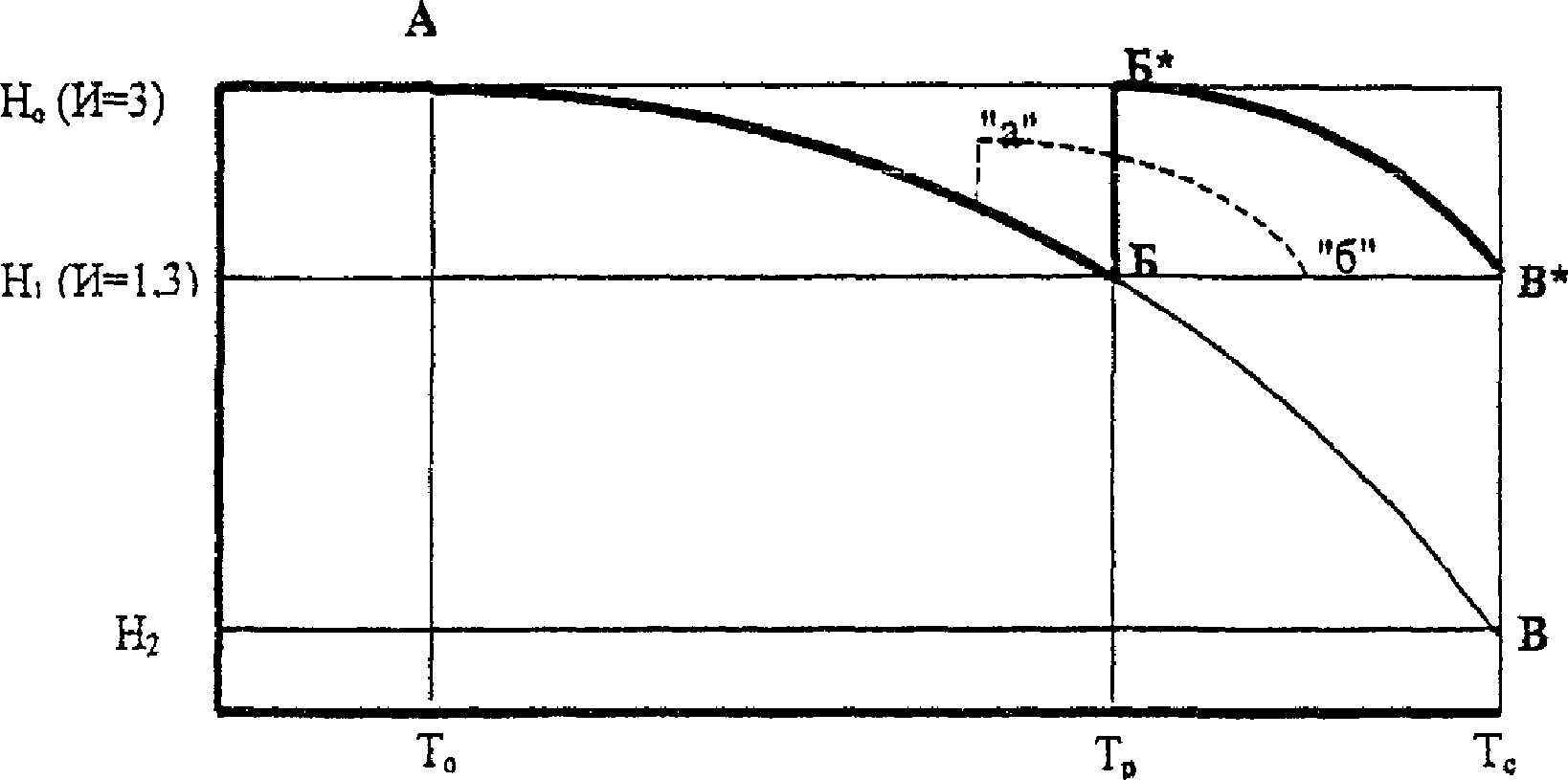

Рис. 1.1. График снижения надежности (Н) сооружения: T0 — период приработки; Tр — работоспособность; Tсл — предельный срок службы

Второй этап эксплуатации характеризуется появлением и развитием дефектов, изменением свойств бетона и коррозией арматуры. Появляются отказы в элементах, срок службы которых ниже, чем несущих конструкций пролетных строений (покрытие, деформационные швы, изоляция...). Дефекты и отказы влияют на несущую способность балок пролетных строений и распределение временной нагрузки между ними. Мост продолжает эксплуатироваться в прежнем режиме, т.е. без каких-либо ограничений, хотя надежность пролетных строений постепенно снижается. Продолжительность второго этапа определяется временем, за которое вероятность безотказной работы балок пролетного строения снижается с 0,9986 до 0,9, т.е. индекс надежности уменьшается с 3,0 до 1,282 (~= 1,3). В этот период за мостом ведется уход и проводятся плановые профилактические работы в рамках работ по содержанию.

Продление указанного этапа возможно при проведении планово-предупредительных работ (ППР) — см. рис. 1.1, линия «а»-«б».

Снижение индекса надежности с 3,0 до 1,3 в течение второго этапа (см. рис. 1.1, точка Б) означает, что дальнейшая эксплуатация моста по первоначальной схеме невозможна и что мост должен быть закрыт на ремонт или реконструкцию, поскольку работоспособность пролетных строений исчерпана. Если выполнение ремонта задерживается и по каким-то причинам он должен быть перенесен на более поздний срок, то временно, до проведения ремонта, дальнейшая эксплуатация моста возможна лишь при изменении условий нагружения сооружения, т.е. при введении ограничений по массе временной нагрузки.

Третий этап эксплуатации сооружения характеризуется двумя факторами:

Продолжительность третьего этапа (см. рис. 1.1, участок Б-В) определяется временем, необходимым для достижения сооружением такого состояния, когда, при максимально возможных ограничениях по временной нагрузке, вероятность безотказной работы пролетных строений снова достигает p = 0,90.

На третьем этапе эксплуатации моста обязательно должен быть выполнен его ремонт, не дожидаясь наступления момента В (см. рис. 1.1), или предпринята серия ремонтных мероприятий (определяется экономическими расчетами), включая планово-предупредительные работы, цель которых отодвинуть момент ремонта или восстановления за счет изменения темпов деградации материалов.

1.2. Пороговые уровни (уровни надежности и критерий невозможности эксплуатации)

Уровни надежности определяются стратегией эксплуатации. В Методике рассматриваются два основных уровня надежности — Н1 и Н2 (см. рис. 1.1).

Уровень Н1 характеризуется значением вероятности безотказной работы пролетных строений, P = 0,90, в условиях действия проектных нагрузок. Этому уровню соответствует временной отрезок Tр, называемый работоспособным периодом (условно, работоспособностью) и определяемый для проектируемых, строящихся или недавно построенных сооружений. При достижении уровня Н1 снижается грузоподъемность пролетных строений или выполняется ремонт.

Уровень Н2 характеризуется значением вероятности безотказной работы пролетных строений, P = 0,50, в условиях действия проектных нагрузок. Этому уровню соответствует предельный износ пролетного строения, а его дальнейшая эксплуатация недопустима даже при пониженной эксплуатационной нагрузке. Первое снижение допустимой нагрузки происходит в возрасте пролетных строений до Tр. Последующие снижения нагрузки возможны на участке Б-В (Б*-В*), что может продлить период эксплуатации до достижения уровня Н2.

Критерием невозможности эксплуатации сооружения, установленным современными потребительскими требованиями к автодорожным мостам (пропускать безопасно по мосту движущиеся по дорогам транспортные средства), является показатель грузоподъемности:

1.3. Принцип расчетности

Пролетные строения автодорожных мостов, запроектированные в полном соответствии с требованиями СНиП 2.05.03-84*, имеют нормативные сроки службы.

Проектный срок службы пролетных строений проектируемых конкретных мостов определяется расчетным путем с учетом:

	- принятой конструкции мостового полотна и, в первую очередь, системы водоотвода и гидроизоляции;
	- предполагаемого уровня напряжений в бетоне и арматуре на стадии эксплуатации;
	- географического положения объекта (климатический район).

Прогнозируемый срок службы пролетных строений мостов в возрасте не более Tо, рассчитывается, в соответствии со СНиП, на основании фактического начального резерва и с учетом таких фактических данных, как:

	- состояние бетона и арматуры конструкций, полученных с завода;
	- отступления, допущенные при строительстве;
	- интенсивность и состав движения и изменение этих данных во времени;
	- постоянная нагрузка.

Расчеты выполняются по всем моделям отказа, приведенным в СНиПе для плит и балок. Используются фактические статистические данные о материалах и нагрузках для вероятностных моделей износа конструкций. При обследовании и диагностике мостов на стадиях строительства собирается информация об основных статистических параметрах, достаточная по содержанию и представительная по объему, для реализации основной цели расчета: определения сроков службы мостов с учетом фактических дефектов и повреждений (деградации) бетона и арматуры, изменения геометрических размеров.

Для расчетов используются апробированные методики определения влияния различных дефектов на несущую способность элементов и грузоподъемность пролетного строения.

Остаточный ресурс или остаточный срок службы эксплуатируемого пролетного строения определяется периодом эксплуатации до достижения предельного износа. Момент наступления предельного износа (момент невозможности дальнейшей эксплуатации) устанавливается на основании графика снижения грузоподъемности, построенного по результатам перерасчета конструкции.

При перерасчете конструкции учитывается:

	- деградация бетона и арматуры (изменение прочности сечения);
	- прогноз изменения характеристик бетона на момент t1 — прогноз изменения прочности на сжатие и площади сечения;
	- прогноз изменения характеристик арматуры на момент t1 — прогноз изменения сечения, обусловленного коррозией;
	- деградация напрягаемой арматуры определяется комплексным показателем — снижением величины предварительного обжатия бетона, с учетом коррозии, неравномерности натяжения, проскальзывания или обрыва проволок;
	- снижение поперечной жесткости пролетного строения, оценивается состоянием диафрагм или бетона омоноличивания.

1.4. Расчетные модели отказов (износа)

Деградация свойств материалов в железобетонной конструкции вызывается неблагоприятной комбинацией воздействий статически и динамически действующих внешних гравитационных сил и внутренних самоуравновешивающихся полей напряжений. Последние вызваны попеременным замораживанием и оттаиванием воды в порах водонасыщенных участков бетона, капиллярной усадкой, давлением на бетон изнутри продуктов коррозии арматуры, суточным перепадом температур воздуха, солнечной радиацией и другими факторами.

Деградация структуры бетона железобетонных пролетных строений, его износ зависят главным образом от комбинации силовых полей в бетоне. Поэтому принятая в действующих нормативных документах методика оценки надежности в форме сопоставления комбинации суммарных напряжений (\Sigma\sigma_{t}) с предельными значениями прочности, изменяющейся во времени, может быть использована и в оценке ресурса (долговечности) конструкции.

Главным в сопоставлении напряжений с прочностными возможностями материалов, обычно используемых при проектировании, является то, что сами величины напряжений, как и надежность, изменяются во времени вследствие деструктивных процессов в бетоне, изменений деформативных свойств конструктивных элементов, нарушений связей этих элементов между собой и др.

При расчетном прогнозировании рассматриваются следующие модели отказов (износа):

Отказы возникают в различных комбинациях и сочетаниях. Вероятность их реализации в разных конструкциях различна. Практически все предсказуемые износы относятся к категориям медленно протекающих, постепенных отказов. Они могут быть своевременно обнаружены и приостановлены или устранены в результате ремонта.

Таким образом, ресурс пролетного строения в процессе эксплуатации может быть снижен или исчерпан в результате воздействия следующих факторов или их сочетаний (рис. 1.2):

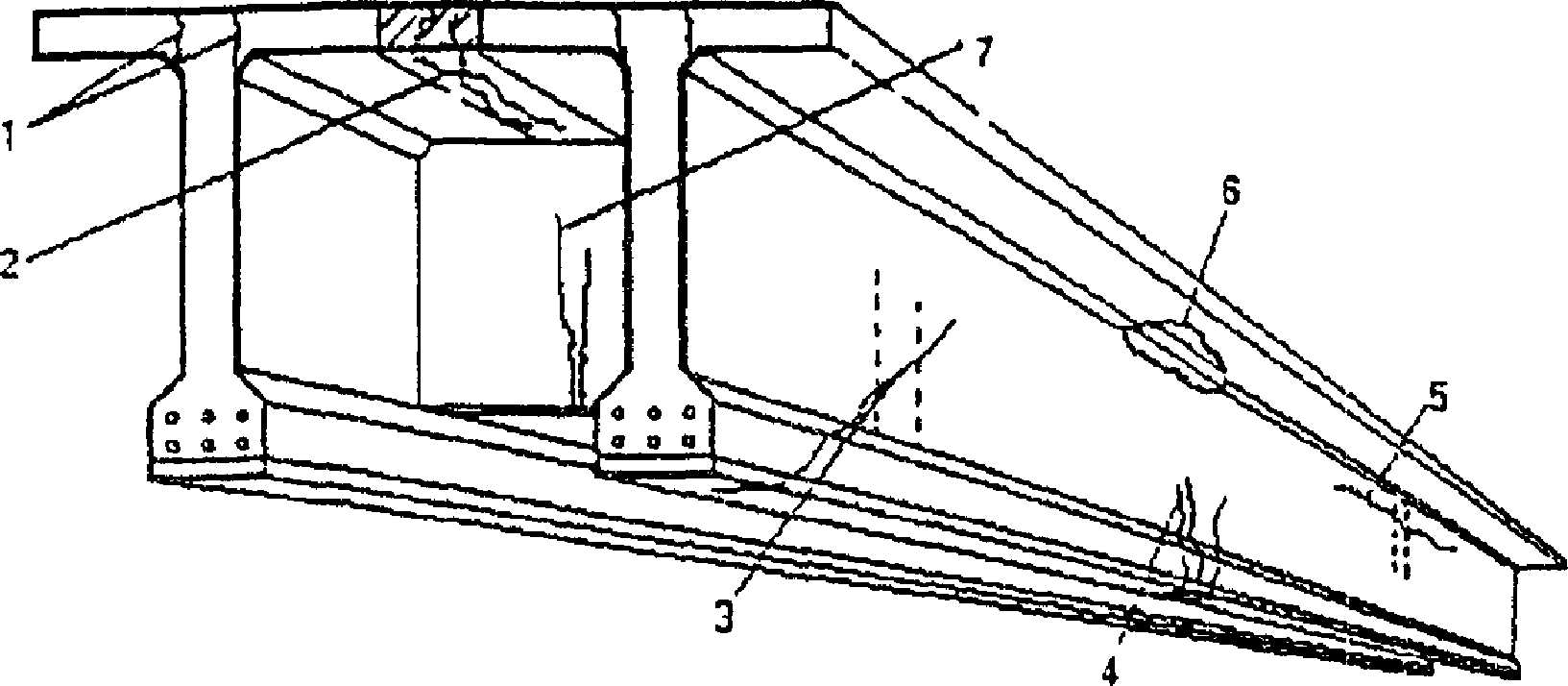

Рис. 1.2. Контролируемые расчетом виды повреждения пролетного строения

Воздействие окружающей среды в комбинации с другими воздействиями сказываются, прежде всего, на прочности бетона и, соответственно, на перегруппировке напряжений в сечении. Зная эти два важнейших параметра в разные моменты технической диагностики и прогнозируя процесс изменения этих параметров в будущем, можно предвидеть (в доверительных интервалах) время, когда следует принимать решения о ремонте или замене конструктивного элемента.

ГЛАВА 2. НОРМАТИВНЫЕ СРОКИ СЛУЖБЫ ПРОЛЕТНЫХ СТРОЕНИЙ

Нормативные сроки службы используются при выполнении технико-экономического обоснования инвестиций в строительство мостов [13]. При этом, в рассматриваемых стратегиях учитываются периодичность проведения профилактических работ, время реализации ППР и ремонта, момент замены пролетных строений (срок службы) [14]. Кроме того, нормативные сроки могут применяться при разработке проекта эксплуатации мостового сооружения [15].

2.1. Классификация элементов

2.1.1. Нормативные сроки службы определяются для следующих элементов и участков железобетонных пролетных строений — на момент достижения ими предельного износа:

2.1.2 Нормативные сроки службы для типовых конструкций объединяются в четыре группы:

2.1.3. Период приработки конструкций, T0, принимается в зависимости от компоновки элементов мостового полотна двух видов:

А — современная компоновка, предусматривающая, что -

	проезжая часть имеет требуемые продольные и поперечные уклоны и обратный уклон поверхности тротуара от края до оси водоотводных трубок;
	тротуары монолитные, полученные омоноличиванием пространства между карнизом и цоколем ограждения;
	гидроизоляция уложена без разрывов по всей ширине и усилена в зоне расположения закладных деталей под стойки ограждения;
	деформационные швы герметичны (рис. 2.1, а);

Б — компоновка, использовавшаяся в типовых проектах до 1980 г. и встречающаяся на эксплуатируемых сооружениях, в которой:

	проезжая часть имеет двускатный профиль с достаточным поперечным уклоном;
	сборные тротуарные блоки уложены на выравнивающий слой;
	гидроизоляция доведена только до тротуаров;
	карнизы отсутствуют; деформационные швы герметичны (рис. 2.1, б).

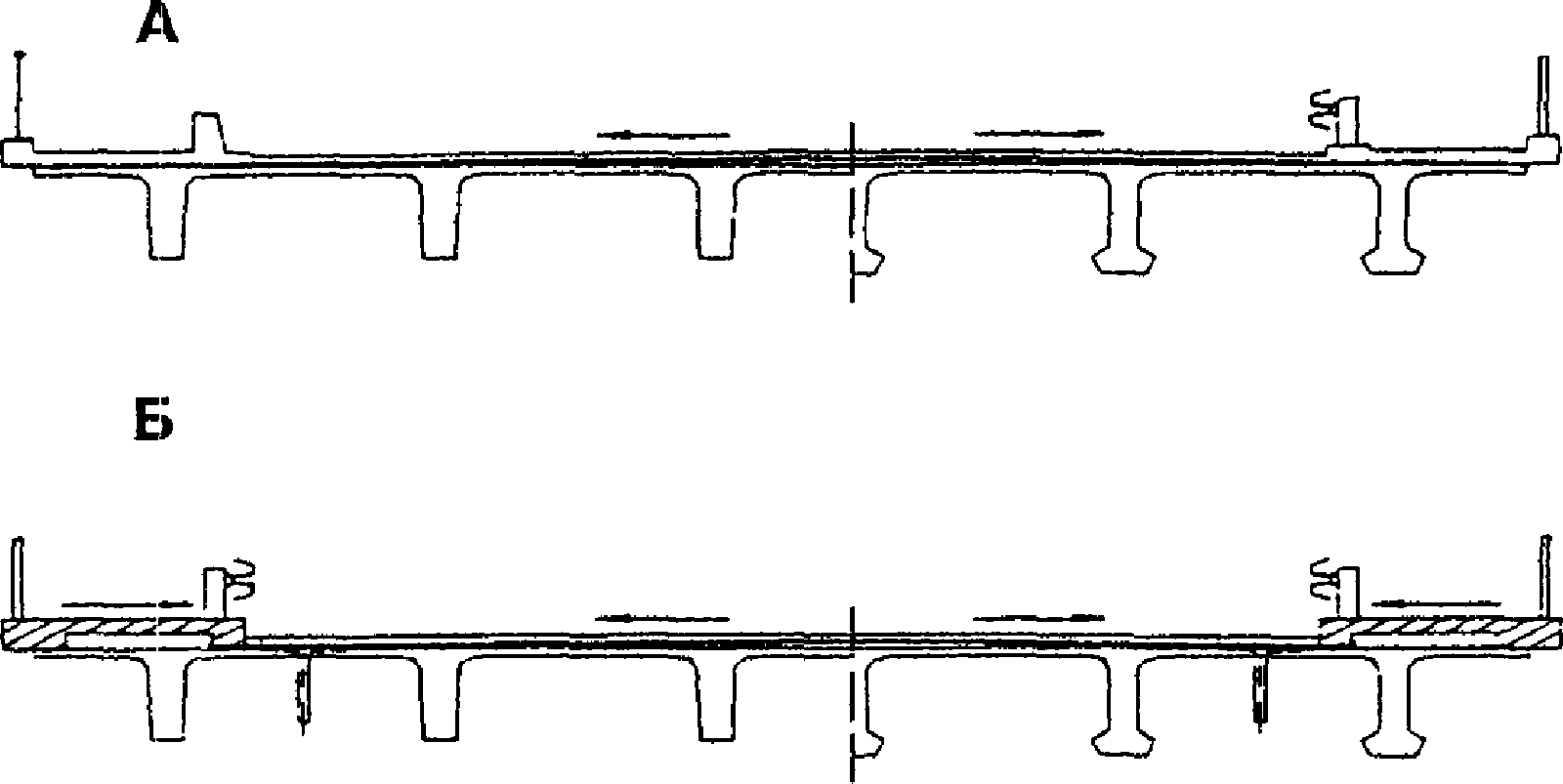

Рис. 2.1. Компоновка элементов мостового полотна: А — гидроизоляция на всю ширину; Б — гидроизоляция только между тротуарами

2.2. Нормативный срок службы

2.2.1. Нормативный срок службы определяется временем достижения предельного физического износа, значения которого приведены для железобетонных пролетных строений в таблицах 2.1, 2.2, 2.3. Функция износа соответствует функции отказа из теории надежности (рис. 2.2 и формула (2.1)).

\text{И}_{t} = [e^{\lambda(t_{1} - T_{o})} - 1] \cdot 100\%, (2.1)

где e — натуральное число;

t1 — временной параметр (годы);

Tо — период приработки;

\lambda — показатель функции износа, отражающий качество конструкций после изготовления и монтажа, качество содержания по принятой стратегии эксплуатации, реальные транспортные и природно-климатические условия функционирования объекта (средняя статистическая величина, полученная для каждого элемента и пролетного строения в целом по результатам обследования более 1000 мостов [15, 16]).

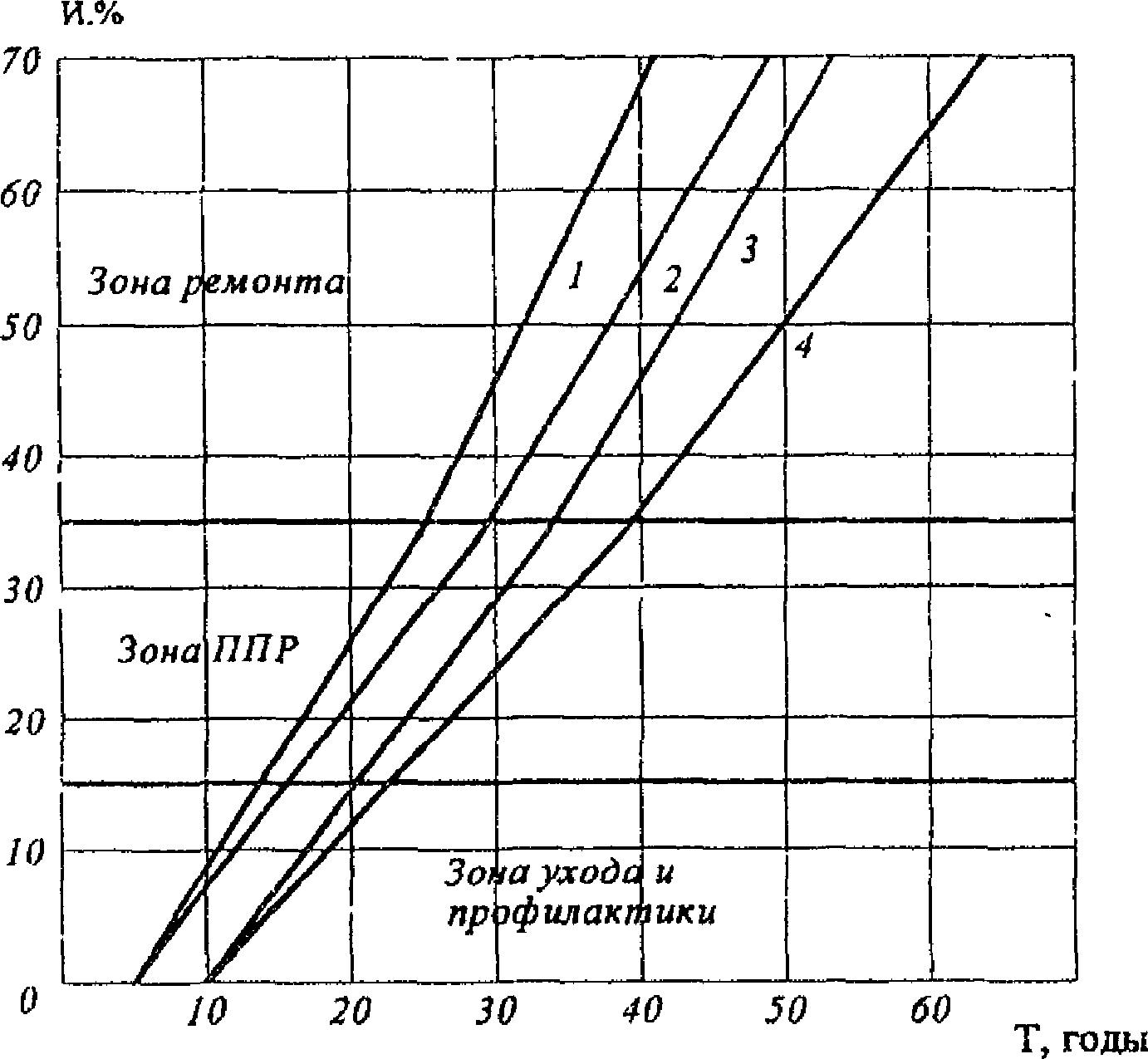

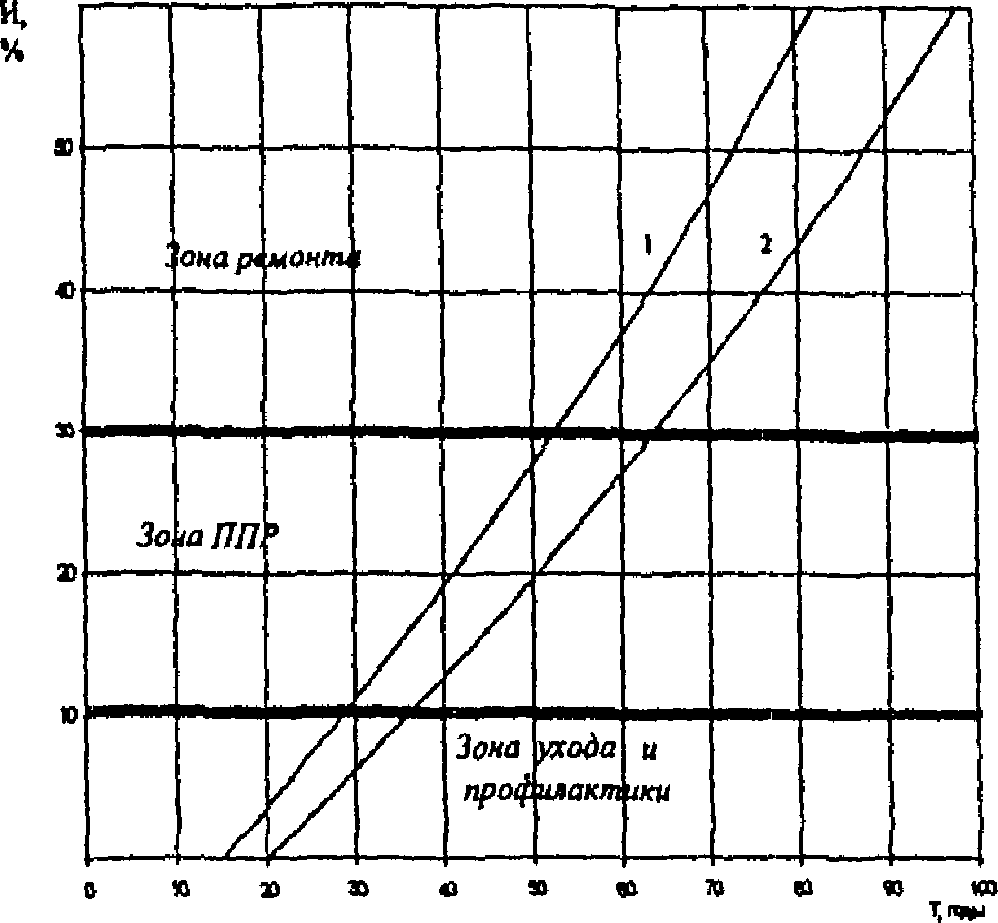

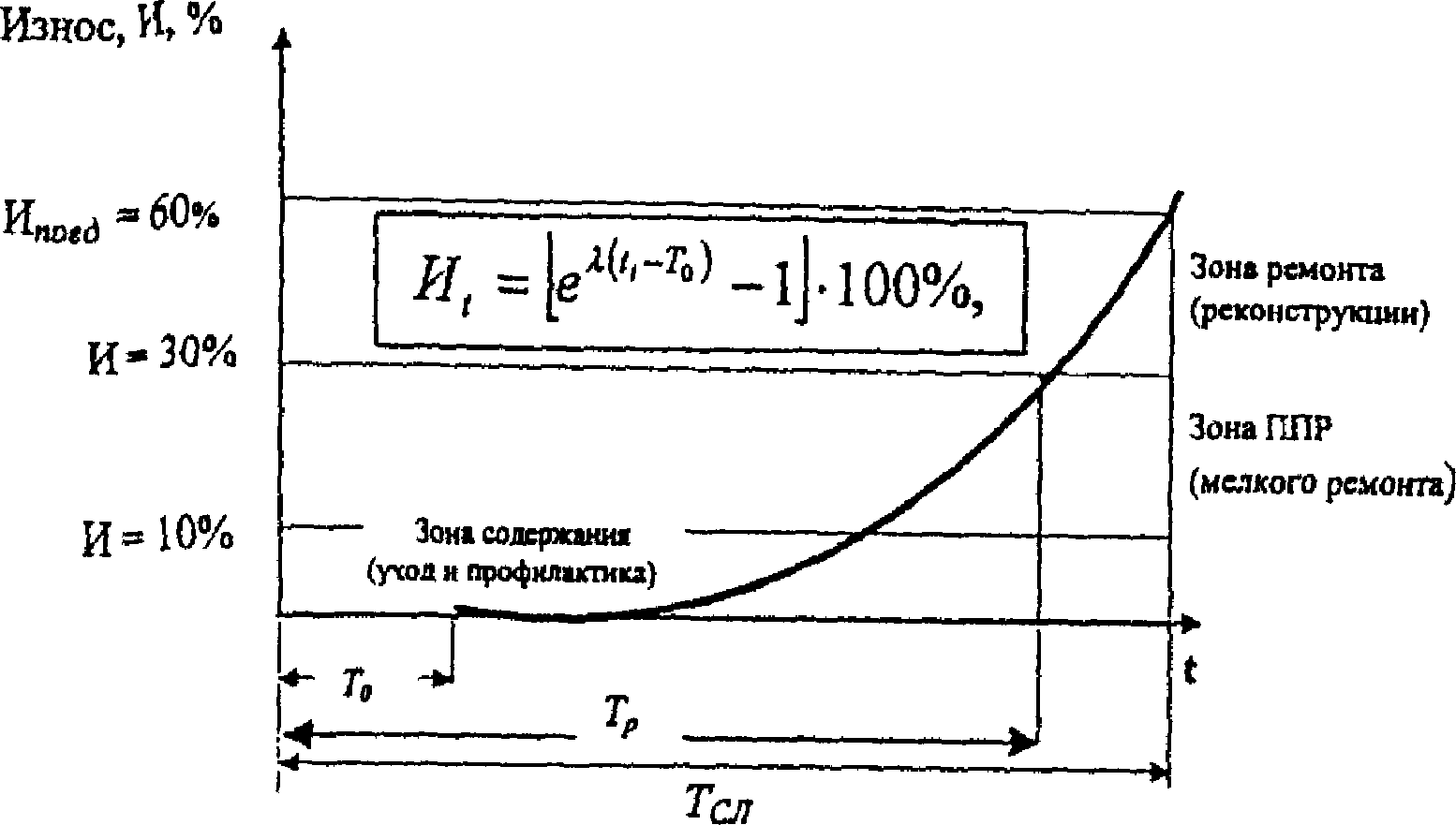

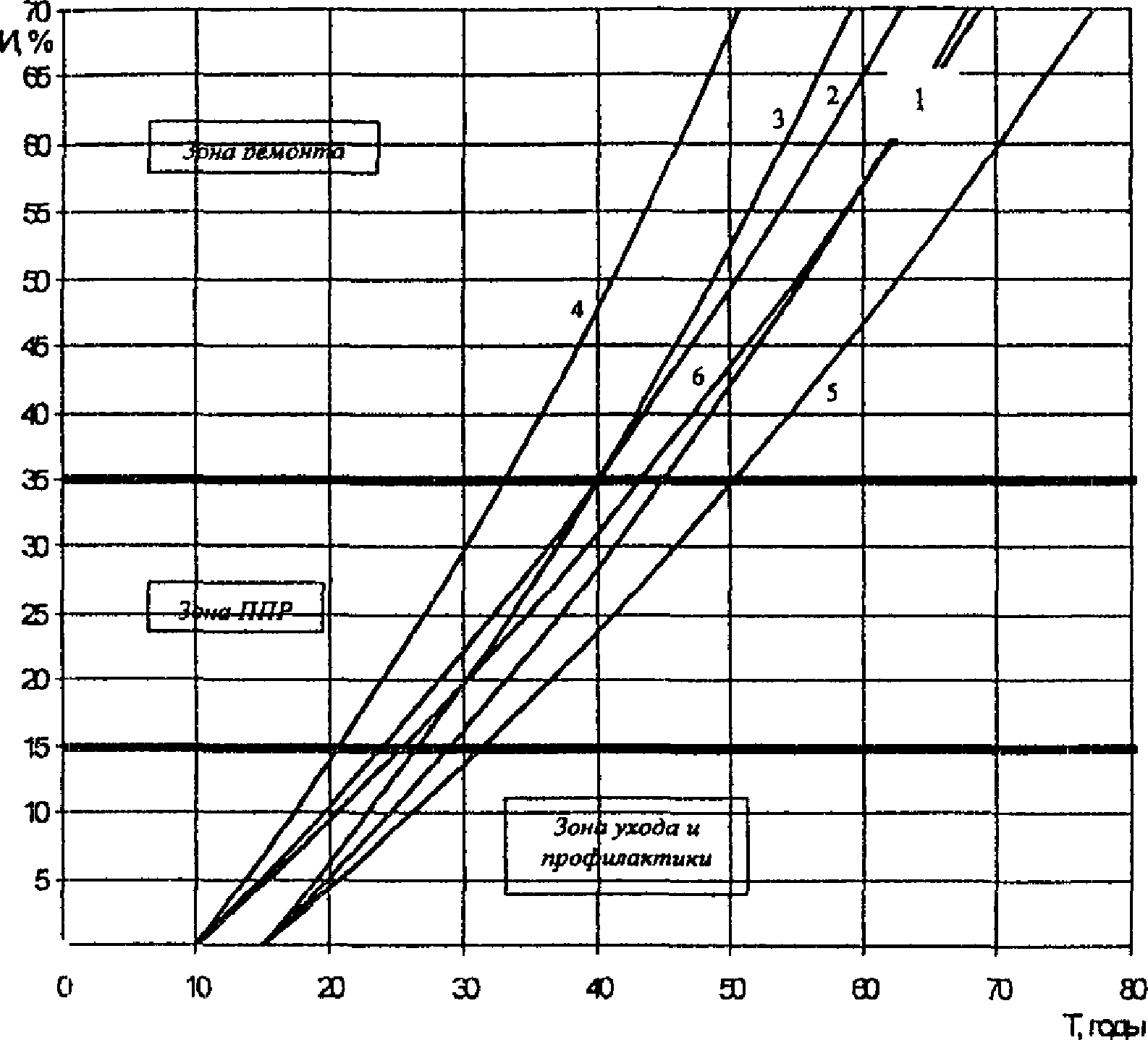

Рис. 2.2. Условный нормативный график долговечности

Таблица 2.1

Нормы износа пролетных строений автодорожных мостов

Таблица 2.2

Нормативные сроки ремонта и перестройки железобетонных пролетных строений при условии выполнения работ по уходу и профилактике (для условий регионов, кроме «Юга»)

Таблица 2.3

Нормативные сроки ремонта и перестройки железобетонных пролетных строений при условии выполнения работ по уходу и профилактике (для условий Южного региона)

Нормативным сроком службы предусматривается, что, в случае потери работоспособности, выполняется ремонт пролетного строения или опоры, после чего конструкция вновь эксплуатируется.

Работоспособность конструкций и элементов (Tр) определяется моментом достижения допустимого износа (см. табл. 2.1), который требует проведения ремонтных работ (см. рис. 2.2, [И]).

При нормировании износа и периода работоспособного состояния (работоспособность) было учтено, что на сооружении проводятся работы по постоянному уходу, ежегодные затраты на которые составляют не менее 0,5% от стоимости строительства объекта, и профилактические работы, периодичностью 3 — 5 лет. Увеличение затрат на содержание и снижение периодичности профилактических работ способствуют увеличению периода эксплуатации до потери сооружением работоспособного состояния и увеличению сроков службы по сравнению с нормативными.

Параметры долговечности ( \lambda , Tо, T1, Tр и Tпред.) для различных элементов и конструкций пролетных строений приведены в таблицах 2.4 - 2.8.

Таблица 2.4

Параметры долговечности элементов железобетонных ребристых пролетных строений с обычной арматурой

Примечание. Здесь и далее Т* — справочные данные (не нормируются) для случая отсутствия ухода и профилактики.

Таблица 2.5

Параметры долговечности элементов железобетонных ребристых пролетных строений с предварительно-напряженной арматурой для условий «Центра» и «Севера»

Таблица 2.6

Параметры долговечности элементов железобетонных плитных пролетных строений для условий «Центра» и «Севера»

Таблица 2.7

Параметры долговечности элементов железобетонных ребристых пролетных строений с обычной арматурой для условий «Юга»

Таблица 2.8

Параметры долговечности элементов железобетонных ребристых пролетных строений с предварительно-напряженной арматурой для условий «Юга»

Таблица 2.9

Параметры долговечности элементов железобетонных плитных пролетных строений для условий «Юга» (гидроизоляция по всей ширине моста)

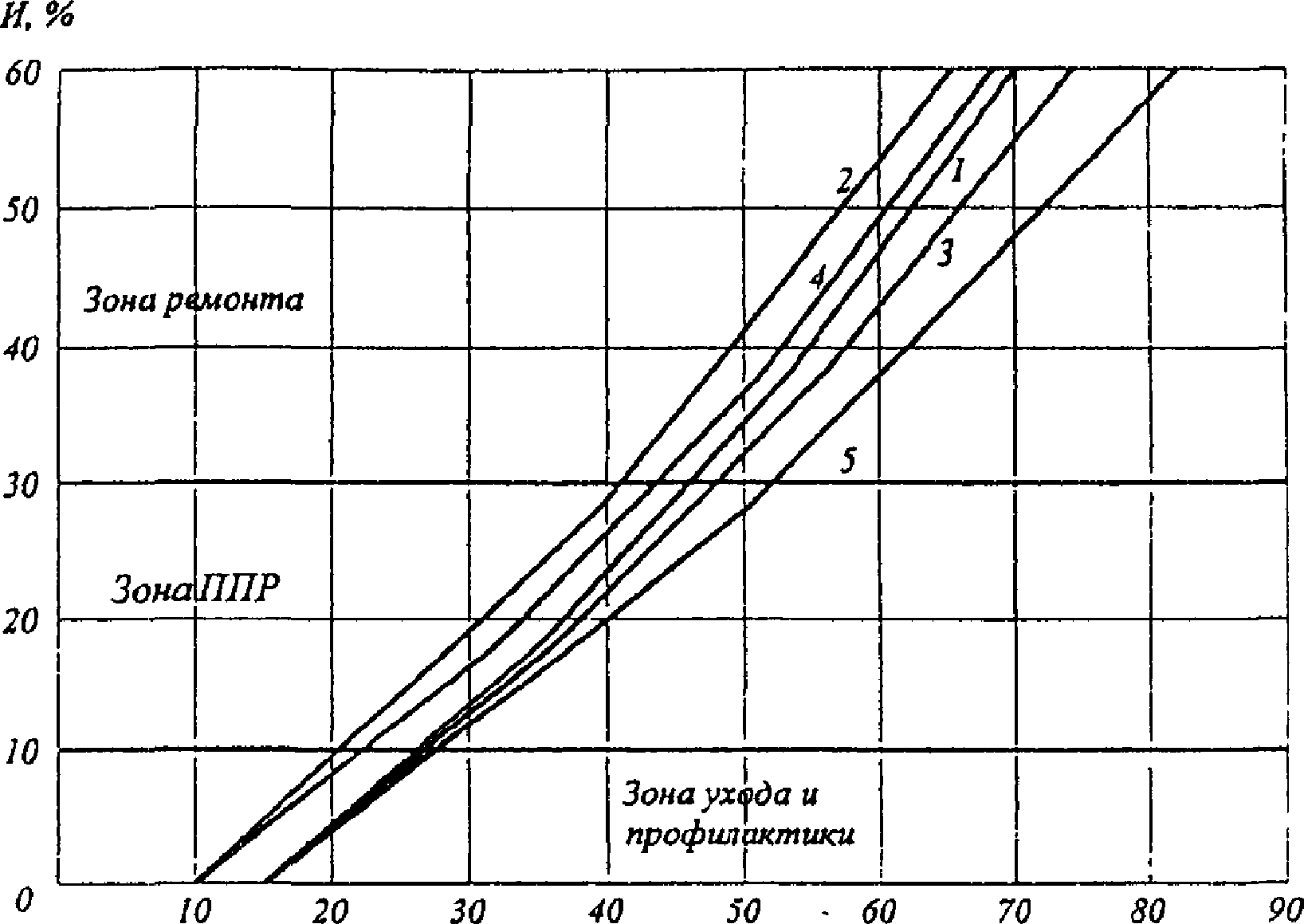

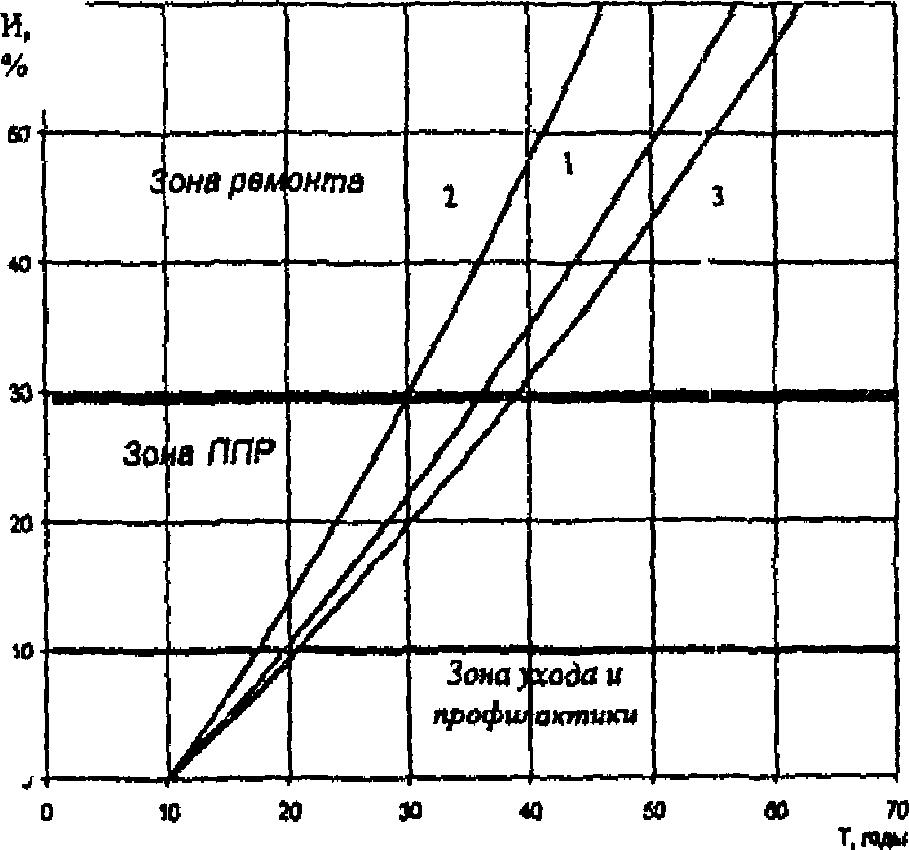

2.2.2. Накопление повреждений в конструкциях графически представлено на рисунках 2.3 - 2.9.

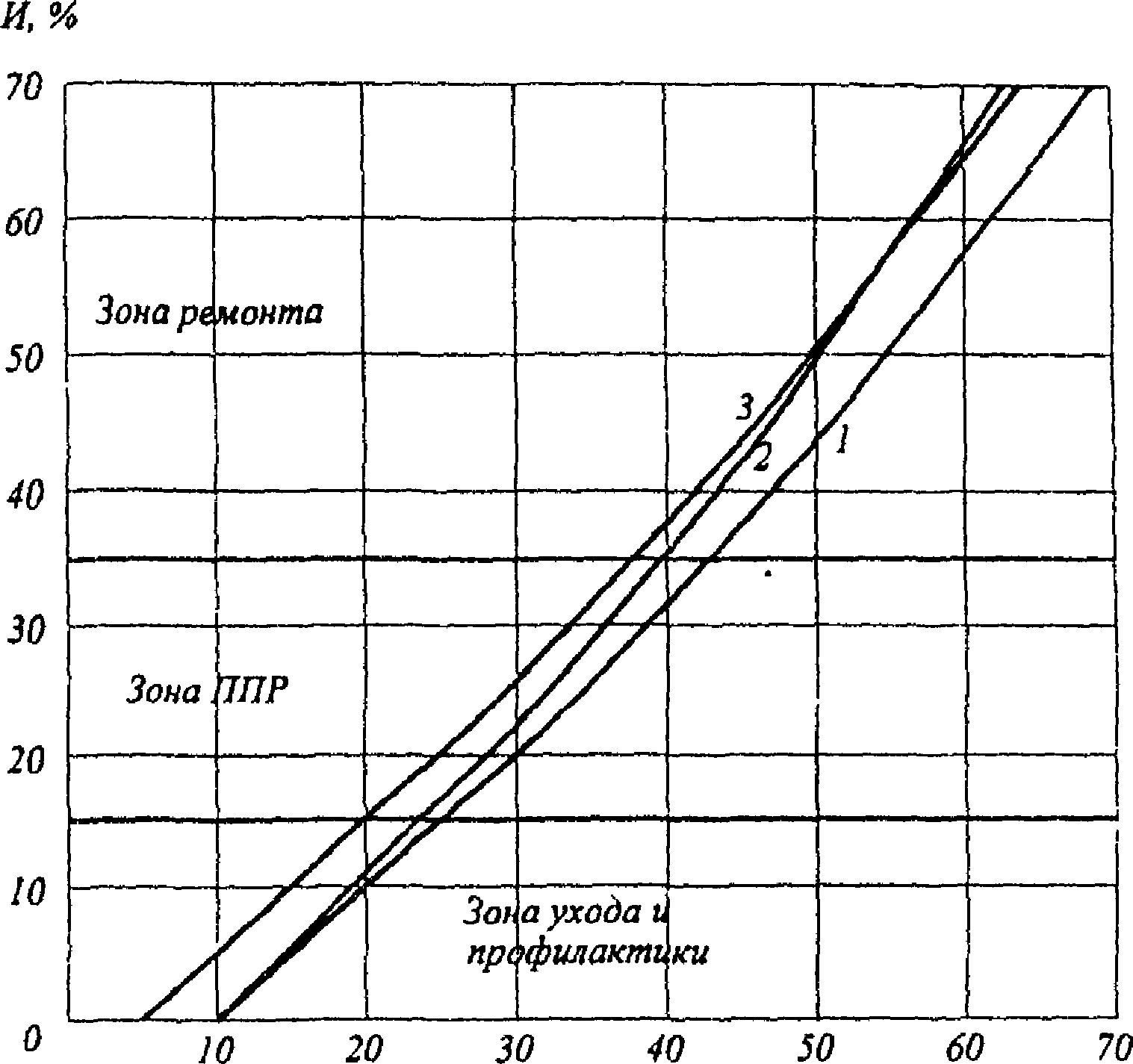

Рис. 2.3. График долговечности железобетонных ребристых пролетных строений с обычной арматурой для условий «Центра» и «Севера» (табл. 2.4, п.п. 1 и 2): 1 и 3 — сборные диафрагменные, на дорогах I — II категорий, с гидроизоляцией, соответственно, в пределах габарита (\lambda = 0,015) и по всей ширине (\lambda = 0,0125) ; 2 и 4 — сборные диафрагменные, на дорогах III — IV категорий, с гидроизоляцией, соответственно, в пределах габарита (\lambda = 0,012) и по всей ширине (\lambda = 0,01)

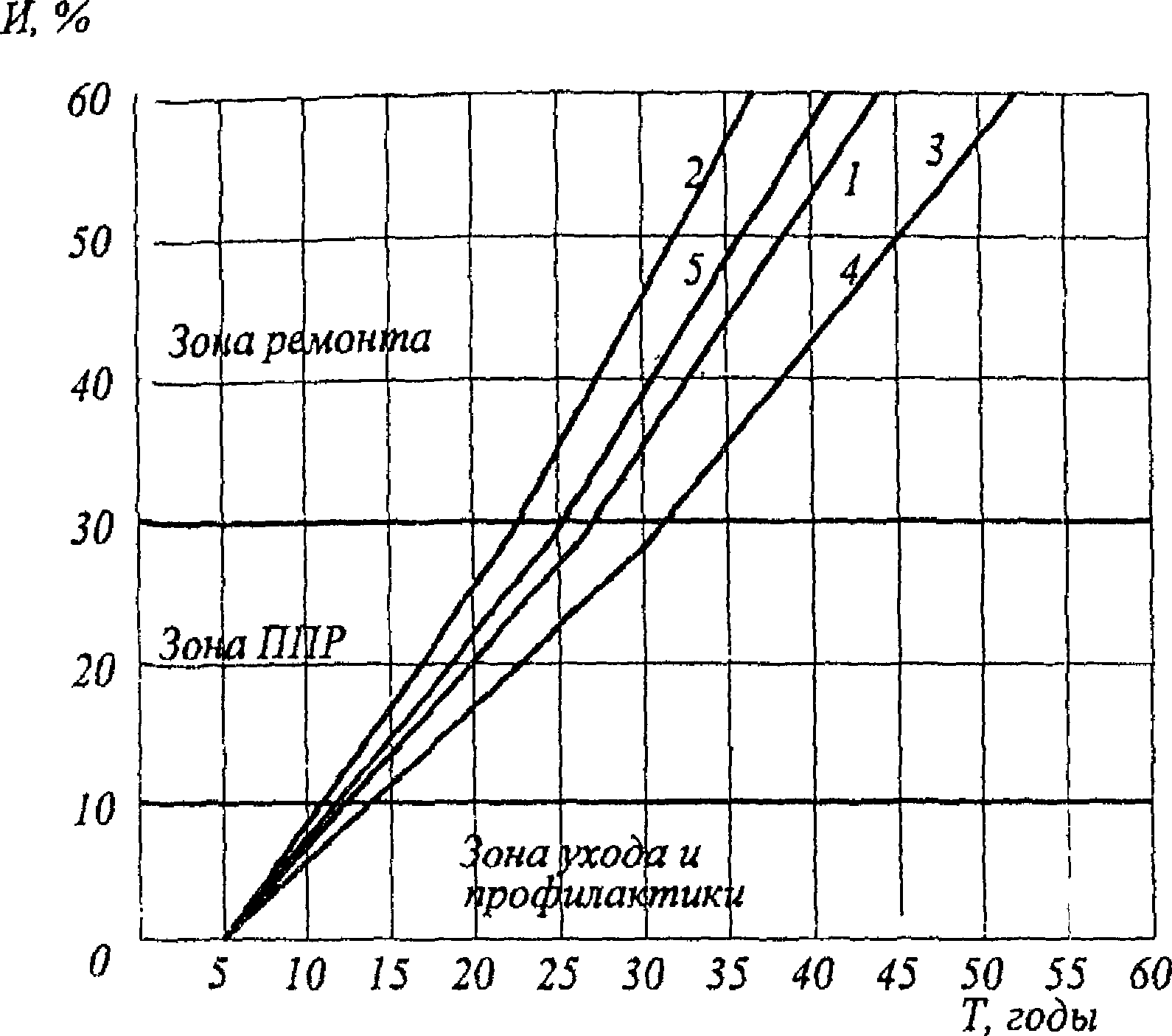

Рис. 2.4. График долговечности железобетонных ребристых пролетных строений с обычной арматурой для условий «Центра» и «Севера» (табл. 2.4, п.п. 3 и 4): 1 и 2 — сборные бездиафрагменные пролетные строения, соответственно, на дорогах III — IV категорий (\lambda = 0,009) и на дорогах I — II категорий (\lambda = 0,01) ; 3 — монолитные ребристые пролетные строения (\lambda = 0,009)

Рис. 2.5. График долговечности железобетонных ребристых пролетных строений с предварительно напряженной арматурой для условий «Центра» и «Севера» (см. табл. 2.5): сборные диафрагменные: 1 и 2 — на дорогах III — IV категорий с гидроизоляцией по всей ширине и в пределах габарита, соответственно (\lambda = 0,0085) ; 3 и 4 — на дорогах I — II категорий по всей ширине и в пределах габарита, соответственно (\lambda = 0,008) ; 5 — сборные бездиафрагменные на дорогах I — IV категорий с гидроизоляцией по всей ширине (\lambda = 0,007)

Рис. 2.6. График долговечности железобетонных плитных пролетных строений с гидроизоляцией по всей ширине для условий «Центра» и «Севера» (см. табл. 2.6): сборные диафрагменные: 1 и 2 — сборные пустотные плиты с обычной арматурой: соответственно, на дорогах III — IV категорий (\lambda = 0,0012) ; и на дорогах I — II категорий (\lambda = 0,015) ; 3 — монолитные сборные плиты сплошного сечения с обычной арматурой (\lambda = 0,01) ; 4 и 5 — сборные пустотные плиты с напрягаемой арматурой: соответственно, на дорогах III — IV категорий (\lambda = 0,01) и на дорогах I — II категорий (\lambda = 0,013)

Рис. 2.7. График долговечности железобетонных ребристых пролетных строений с обычной арматурой для условий «Юга» (см. табл. 2.7): 1 и 2 — сборные диафрагменные на дорогах III и IV категорий: с гидроизоляцией, соответственно, по всей ширине и в пределах габарита (\lambda = 0,01) ; 3 и 4 — сборные диафрагменные на дорогах I и II категорий: соответственно, с гидроизоляцией по всей ширине (\lambda = 0,012) и в пределах габарита (\lambda = 0,013) ; 5 — сборные бездиафрагменные (\lambda = 0,0085) ; 6 — монолитные диафрагменные (\lambda = 0,009)

Рис. 2.8. График долговечности железобетонных, ребристых сборных пролетных строений с предварительно-напряженной арматурой для условий «Юга» (см. табл. 2.8): 1 и 2 — соответственно, диафрагменные пролетные строения с гидроизоляцией в пределах габарита (\lambda = 0,007) и бездиафрагменные пролетные строения с гидроизоляцией по всей ширине (\lambda = 0,006)

Рис. 2.9. График долговечности железобетонных плитных пролетных строений с гидроизоляцией по всей ширине моста для условий «Юга» (см. табл. 2.9): 1 и 2 — с пустотными сборными плитами, соответственно, на дорогах III — IV категорий (\lambda = 0,001) и I — II категорий (\lambda = 0,013) ; 3 — со сборными плитами сплошного сечения, монолитные пролетные строения (\lambda = 0,009)

На приведенных рисунках область накопления повреждений разделена на 3 участка:

И <= И1 — участок, в пределах которого требуются затраты лишь на содержание (надзор, уход и профилактика);

И1 <= И <= [И] — участок, в пределах которого выполняются работы по мелкому ремонту (ППР — ремонт элементов);

[И] <= И <= Ипред — участок, в пределах которого требуются затраты на ремонт всего пролетного строения (усиление, замена отдельных элементов, полное восстановление).

Графики и таблицы составлены для конструкций, расположенных в трех климатических зонах (регионах), границами которых являются административные границы, в частности:

	регион, условно названный «Юг», в который входят административные субъекты юга европейской части России (области Саратовская, Белгородская, Воронежская, Волгоградская), а также Приморский край и Сахалинская область;
	регион, условно названный «Центр», — области Мурманская, Вологодская, Свердловская, Пермская, Кировская, республика Карелия, а также субъекты РФ на Дальнем Востоке и юге Сибири — Камчатская область, Еврейский автономный округ, Хабаровский край, Амурская область, республика Хакасия, республика Алтай, республика Тыва, Новосибирская область, Омская область, Тюменская область (южнее Ханты-Мансийского автономного округа).
	регион, условно названный «Север», в который входят административные субъекты, расположенные севернее региона «Центр».

Указанное административное деление по регионам близко к районированию по СНиП 23-01-99, а именно:

	«Центр» — районы IВ, IIВ, IIА;
	«Север» — IА, IБ, IГ и IД;
	«Юг» — IIIА, IIIБ и IIIВ.

ГЛАВА 3. ПРОГНОЗИРОВАНИЕ РАБОТОСПОСОБНОСТИ КОНСТРУКЦИЙ ПРИ ПРОЕКТИРОВАНИИ <*>

<*> Прогнозирование срока эксплуатации конструкции до потери их работоспособности (\rho - 0,90) , т.е. до ремонта.

Рекомендациями настоящего раздела следует пользоваться в тех случаях, когда требуется определить время эксплуатации пролетных строений проектируемого моста до момента достижения ими допустимого снижения надежности (см. рис. 1.1, точка Б). При этом учитывается место расположения моста, конструкция мостового полотна, фактические климатические воздействия, планируемые интенсивность и состав движения. На этой стадии прогнозирование выполняют по результатам расчетов по первому предельному состоянию по прочности и выносливости балок и плиты. Используются критерии и требования СНиП [1] с учетом меняющихся характеристик бетона и арматуры во времени. Расчетными воздействиями являются постоянные нагрузки от запроектированного пролетного строения и временные нагрузки НК-80 и А-П при расчете на прочность и А-П при расчете на выносливость.

Определение работоспособного периода выполняется на основании анализа напряжений в арматуре и бетоне при расчете на прочность и из анализа накопления повреждений от многократных воздействий (эквивалентных циклов) при расчете на выносливость. Результата прогнозирования работоспособности пролетного строения должны явиться основой Проекта эксплуатации моста, поскольку они определяют момент проведения его ремонта или реконструкции [17].

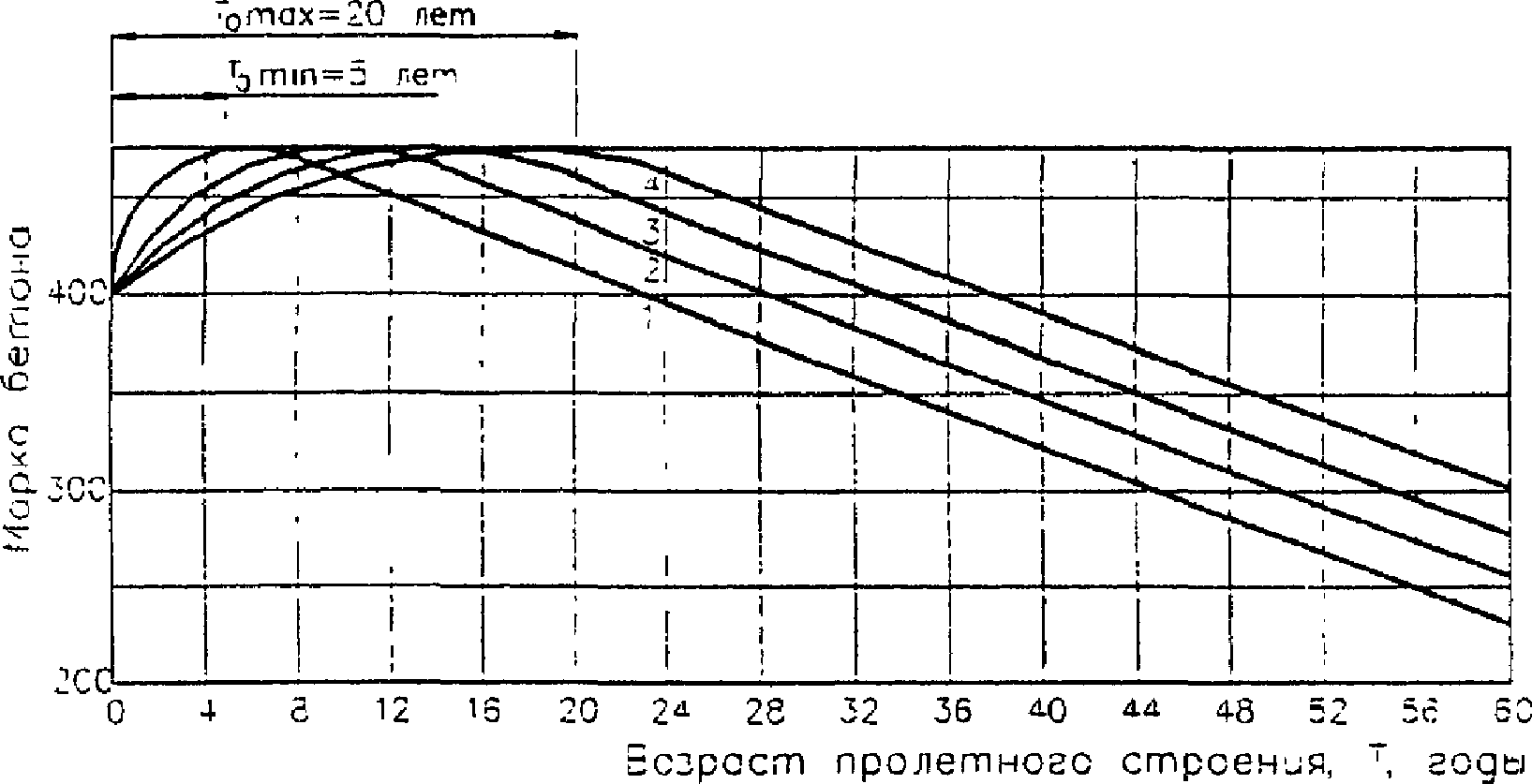

3.1. Прогнозирование изменения прочности бетона (модель деградации бетона с учетом его морозостойкости)

3.1.1. Снижение прочности бетона, Rbt и модуля упругости, Ebt в результате деградационных процессов в течение ti лет эксплуатации, определяется по формулам:

R_{bt} = \gamma_{R,b} \cdot R_{b}; (3.1)

E_{bt} = \gamma_{E,b} \cdot E_{b}. (3.2)

Rb и Eb — расчетное сопротивление и модуль упругости бетона согласно действующему СНиП 2.05.03-84;

\gamma_{R,b} , \gamma_{E,b} — коэффициенты условий работы

\gamma_{R(E)b} = 1 - K_{s} \cdot K_{t} \cdot \Delta_{R(E)} \cdot \omega \cdot t_{i}, (3.3)

где Ks — коэффициент, зависящий от агрессивности воды-среды;

Ks = 1,0 — при контакте бетона с пресной водой;

Ks = 1,25 — при контакте с морской или другой соленой водой;

Kt — коэффициент перехода от свойств куба к свойствам призмы (Kt = 1,675);

\Delta_{R} ; \Delta_{E} — комплексы влияния на бетон циклов замораживания и оттаивания при заданной влажности (табл. 3.1);

\omega — комплекс влияния уровня напряженности на скорость изменения деструктивного процесса (табл. 3.2),

ti — количество полных лет эксплуатации.

Комплексы \Delta_{R} , \Delta_{E} и \omega , представленные в таблицах 3.1 и 3.2, вычислены на вероятностной основе с обеспеченностью 0,95.

Таблица 3.1

Величины \Delta_{R} и \Delta_{E} для различных условий водонасыщения и морозостойкости (F)

Таблица 3.2

Величина \omega для различных условий влияния морозостойкости на напряженное состояние

Примечание. 1. \sigma_{min} — сжимающие (растягивающие) напряжения, создаваемые постоянными нагрузками.

2. Промежуточные значения \omega следует определять линейной интерполяцией.

3.1.2. На деструктивные процессы, протекающие в бетоне конструкций, оказывают влияние вид и уровень напряженного состояния, степень водонасыщения бетона, агрессивность воды-среды, контактирующей с бетоном.

В расчетах учитываются:

а) изменение во времени исходных параметров свойств бетона (прочность и морозостойкость, степень водонасыщения бетона);

б) влияние среды, в частности, соленость воды-среды;

в) число переходов среды через льдообразующий рубеж (через 0°) и минимальная температура в каждом цикле;

г) уровень и вид напряженного состояния.

Одновременно учитываются два процесса, протекающие в бетоне:

3.1.3. По результатам расчета строятся графики изменения прочности бетона для элементов сооружений, указанных в главе 2:

Значения напряжений в бетоне, \sigma_{min} , определяются с учетом воздействия на конструкцию температурных факторов, влияние которых рассматривается в п. 3.2.

Графики изменения прочности бетона строятся с учетом периода приработки, T0, в течение которого идет нарастание прочности бетона (см. таблицы главы 2). Пример подобных графиков для пролетных строений с напрягаемой арматурой и компоновкой элементов мостового полотна по схеме «А» (см. рис. 2.1) для мостов на дорогах II категории Центрального региона России приведен на рис. 3.1. Принято, что нарастание прочности бетона, предусмотренное СНиП, протекает в течение периода T0, равного от 5 до 20 лет.

Рис. 3.1. Пример прогнозируемого снижения прочности бетона: 1 — фасадные поверхности; 2 — крайние балки; 3 — продольные швы омоноличивания; 4 — средние балки

3.2. Напряжения в бетоне балок от резкого изменения температуры

3.2.1. В различных точках поперечного сечения балок от резких повышений или понижений температуры воздуха возникают нормальные растягивающие или сжимающие напряжения. Такие напряжения определяются в плите, в стенке и нижней части ребра. Значения напряжений учитываются в оценке напряженного состояния при расчетах на прочность и выносливость [19].

Последовательность определения напряжений следующая:

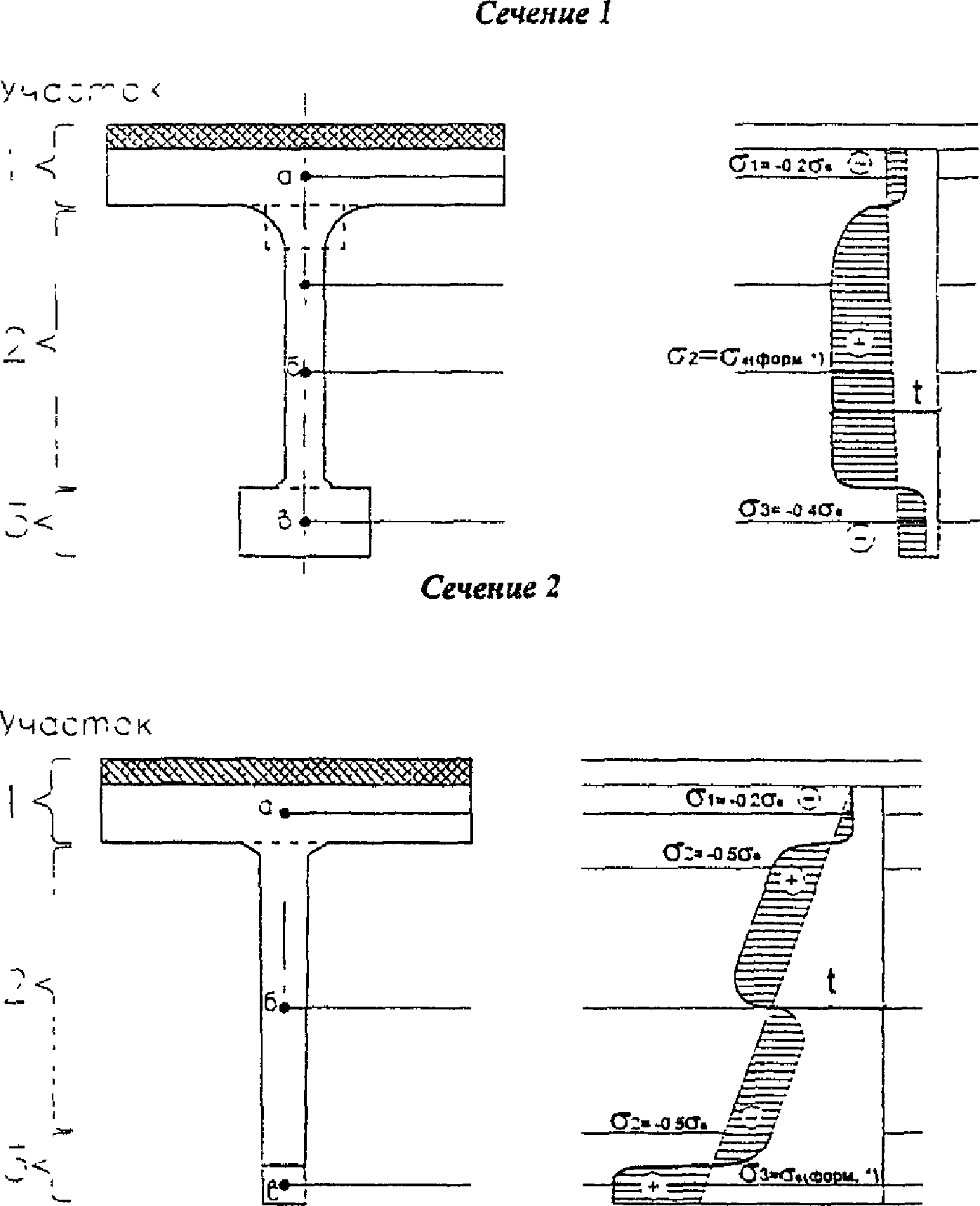

3.2.2. Разбивка сечения на отдельные элементы показана на рис. 3.2.

Рис. 3.2. Расчетные эпюры напряжения

Каждое сечение условно разделяется на следующие элементы: железобетонная плита, ребро железобетонной балки, нижний пояс балки или участок в нижней части стенки высотой, равной толщине стенки (этот элемент существенно отличается по величине тепловой инерции от остальной части стенки).

Приведенная толщина элемента сечения рассчитывается по формуле:

\delta_{i} = \frac{2f_{i}}{S_{i}} (\text{м}), (3.4)

где fi — площадь поперечного сечения отдельного элемента (для плит проезжей части — с учетом толщины одежды), см2;

Si — часть периметра поперечного сечения, контактирующая с наружным воздухом (учитывается поверхность покрытия проезжей части), см.

3.2.3. Условная расчетная температура, ti, определяется по табл. 3.3 в соответствии с приведенной толщиной элемента сечения.

Таблица 3.3

Условная расчетная температура элемента сечения

3.2.4. Растягивающие напряжения определяются для середины ребра в предварительно-напряженных балках (рис. 3.2, точка «б») и для нижнего участка ребра в балках с обычной арматурой (см. рис. 3.2, точка «в»). Растягивающие напряжения рассчитывают по формуле:

\sigma = \alpha \cdot E \cdot \Delta t \cdot \rho(\text{кг}/\text{см}^{2}), (3.5)

где \rho = \frac{1}{(1 + f_{m}/f_{\sigma})m} — показатель массивности элемента;

fm и f_{\sigma} — площадь поперечного сечения элемента наименьшей массивности (для которого определяется \sigma ) и площадь остальной части поперечного сечения (с учетом площади слоев одежды);

m — поправочный коэффициент, принимаемый равным 1,0 для \sigma_{\text{в}} в сечении 1 и 2,5 — для \sigma_{\text{в}} в сечении 2;

E — модуль упругости бетона, для класса бетона, предусмотренного проектом;

\Delta t — разность между температурой элемента меньшей массивности и средней температурой, tср, остальных элементов сечения, определяемой по формуле:

t_{cp} = \frac{\sum_{i = 1}^{n} fi \cdot ti}{f\sigma} , (3.6)

где n — число элементов, имеющихся в сечении, кроме элемента с площадью fm (для сечений на рис. 3.2 n = 2).

В остальных характерных точках сечения напряжения определяются в соответствии с переходными коэффициентами, указанными на рис. 3.2.

3.2.5 Расчетные температурные напряжения рассчитываются по формуле

\sigma_{p} = \sigma \cdot S_{1} \cdot S_{2} \cdot S_{3} \cdot S_{4}, (3.7)

где \sigma — напряжения в соответствии с рис. 3.2 и (3.5);

Si — поправочные коэффициенты.

Каждое сечение определяется для двух сочетаний воздействия, в каждом из которых главным является либо резкое понижение, либо резкое повышение температуры воздуха. При этом учитывается значение S1, равное, соответственно, +1,3 и -1,0.

Коэффициент S2 учитывает особенность климатического района и принимается равным

S2 = 0,0375·A, (3.8)

где A — максимальная суточная амплитуда изменения температуры воздуха; принимается для соответствующего климатического района по СНиП 2.01.01-82 [3].

Коэффициент S3 учитывает местоположение балки в сечении:

для средних

балок	- S3 = 1,0;		для крайних
«»	- S3 = 1,25.	Коэффициент S4 учитывает степень повторяемости различных напряжений и принимается равным 0,5; 1,0; 1,75; 3,0, соответственно, при повторяемости 50; 10; 1 раз в год и 1 раз в 50 лет (см. рис. 3.3).

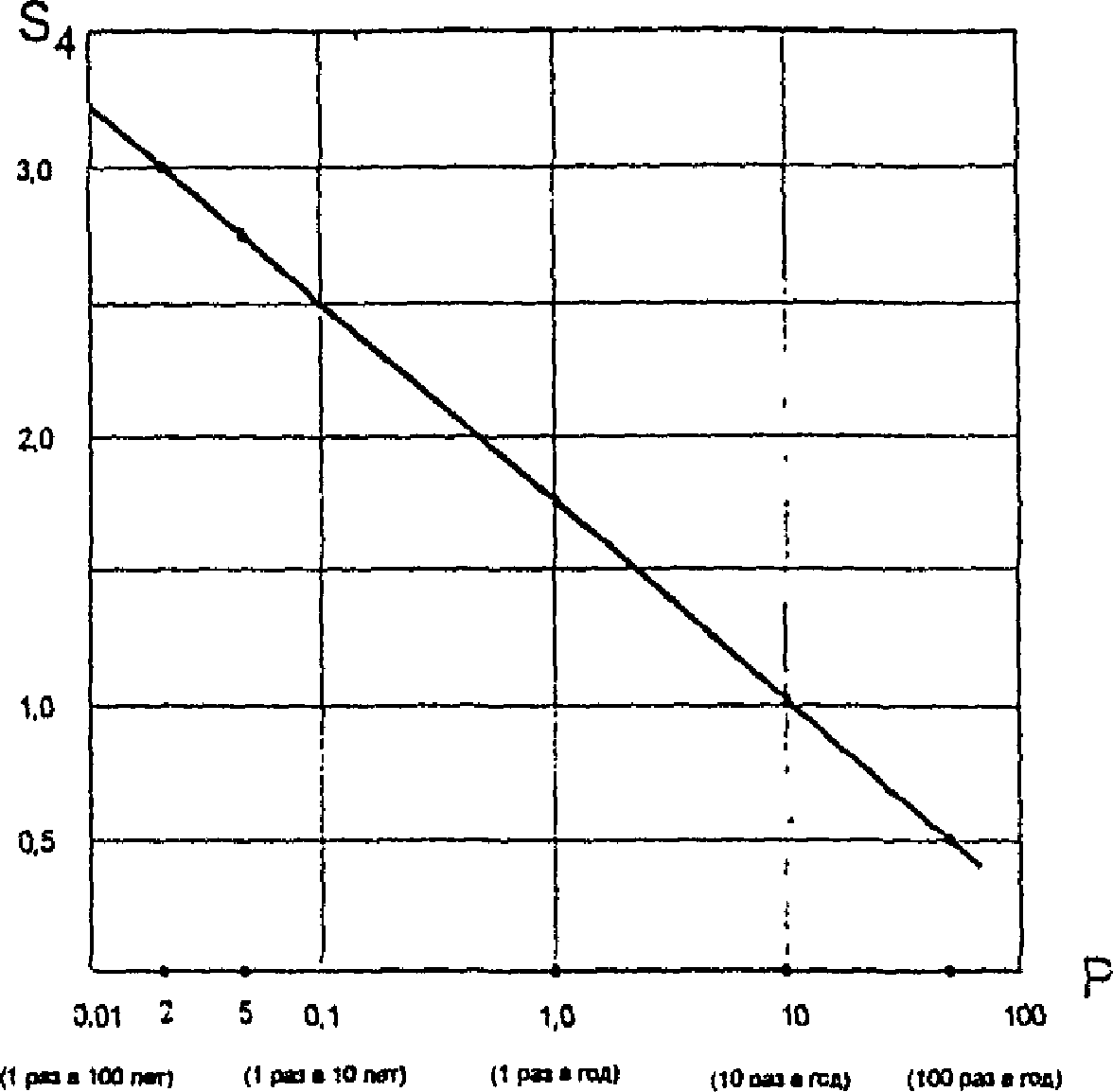

Рис. 3.3. Вероятность повторения расчетных напряжений, P

3.2.6 Расчетные температурные напряжения учитываются:

	при расчете плит (сжатые волокна в сечении плиты), добавляя значения \sigma_{p} к напряжениям сжатия при K4 = 0,5;
	при проверке несущей способности балок по главным напряжениям, добавляя значения \sigma_{p} к главным растягивающим или главным сжимающим напряжениям стенки при K4 = 1,75;
	при определении напряжений в сжатой зоне балок, добавляя значения \sigma_{p} к напряжениям сжатия бетона в уровне плиты при K4 = 2,5.

3.3. Прогноз карбонизации бетона

На стадии разработки проекта темп карбонизации бетона принимается по нормативным значениям (табл. 3.4), установленным на основании статистических данных, полученных авторами на мостах общей сети автомобильных дорог.

Время карбонизации, Tкб, защитного слоя бетона толщиной «a» определяется по формуле:

T_{\text{кб}} = m_{1} \cdot m_{2} \cdot m_{3} \cdot m_{4} \cdot \frac{a}{K} , (3.9)

где a — толщина принятого в проекте защитного слоя, мм;

K — нормативная скорость карбонизации, мм/год (табл. 3.4);

m1 — коэффициент, зависящий от типа конструкции (от величины обжатия бетона):

m1 = 0,6 — для пролетных строений с обычной арматурой;

m1 = 1,0 — для предварительно-напряженных конструкций;

m2 — коэффициент, зависящий от положения поверхностей:

m2 = 2,0 — для средних поверхностей плит и балок;

m2 = 1,0 — для фасадных поверхностей;

m3 — коэффициент, зависящий от агрессивности воздушной среды и принимаемый равным 2,0; 1,3 и 1,0 при слабой, средней и высокой степенях агрессивности, соответственно;

m4 — коэффициент, учитывающий наличие защитного покрытия на боковой и нижней поверхностях плит и балок [20]:

m4 = 1,5 — при сроке службы защитного покрытия tn = 3 — 7 лет;

m4 = 3,0 — то же, tn >= 30 лет (при tn < 3 лет m4 = 1,0; при tn от 7 до 30 лет — определяется интерполяцией).

Таблица 3.4

Нормативные значения карбонизации

3.4 Прогноз коррозии арматуры <*>

<*> Данные главы могут быть использованы при прогнозировании коррозии арматуры пролетных строений эксплуатируемых мостов.

3.4.1. За начало отсчета времени коррозии арматуры, Tа, принимается время, необходимое для полной нейтрализации бетона защитного слоя (см. п. 3.3). Функция снижения поперечного сечения арматуры (износа арматуры, Tа), соответствует функции отказов по теории надежности.

\text{И}_{\text{а}} = \Delta F_{a} = (e^{\lambda*(t - T_{\text{кб}})\text{К}} - 1) \cdot 100,\%, (3.10)

где \Delta F_{a} — площадь корродированной арматуры в процентах от первоначальной площади;

\lambda* — показатель функции коррозии, характеризующий ее скорость при различных условиях эксплуатации;

t — возраст пролетного строения;

Tкб — время карбонизации защитного слоя, годы;

К — коэффициент ускорения процесса коррозии, обусловленный внешними условиями и определяемый:

К = Ктр·Кг·Кз, (3.11)

Ктр — коэффициент, учитывающий наличие трещин после изготовления (при проектировании Ктр = 1,0);

Кг — коэффициент, учитывающий качество гидроизоляции (при проектировании Кг = 1,0);

Кз — коэффициент, зависящий от климатической зоны (при проектировании К = Кз).

3.4.2. Значения коэффициентов ускорения процесса коррозии, Ктр и Кз приведены в табл. 3.5.

Таблица 3.5

Значения коэффициентов Ктр и Кз

Влияние трещин на коррозию арматуры может быть определено и в соответствии с инструкцией ВСН 32-89 [10], выдержка из которой приведена в Приложении 4.

3.4.3. Значения коэффициента, учитывающего качество гидроизоляции, Кг, приведены в табл. 3.6.

Таблица 3.6

Значения коэффициента Кг

Качество гидроизоляции отмечено тремя состояниями:

а) дефекты отсутствуют (принимается при проектировании);

б) имеются отдельные (локальные) следы протечек через бетон консолей плит или из-под тротуаров;

в) имеются протечки по всем продольным швам омоноличивания и плитам.

На стадии проектирования, при Ктр = 1,0 и Кг = 1,0, можно воспользоваться базовым графиком коррозии (рис. 3.4), на котором значения показателя функции \lambda* даны для Кз = 1,0. Базовые показатели функции \lambda* принимаются по данным табл. 3.7.

Если коррозия арматурного элемента достигает 60%, такой элемент в расчетах несущей способности сечения не учитывается.

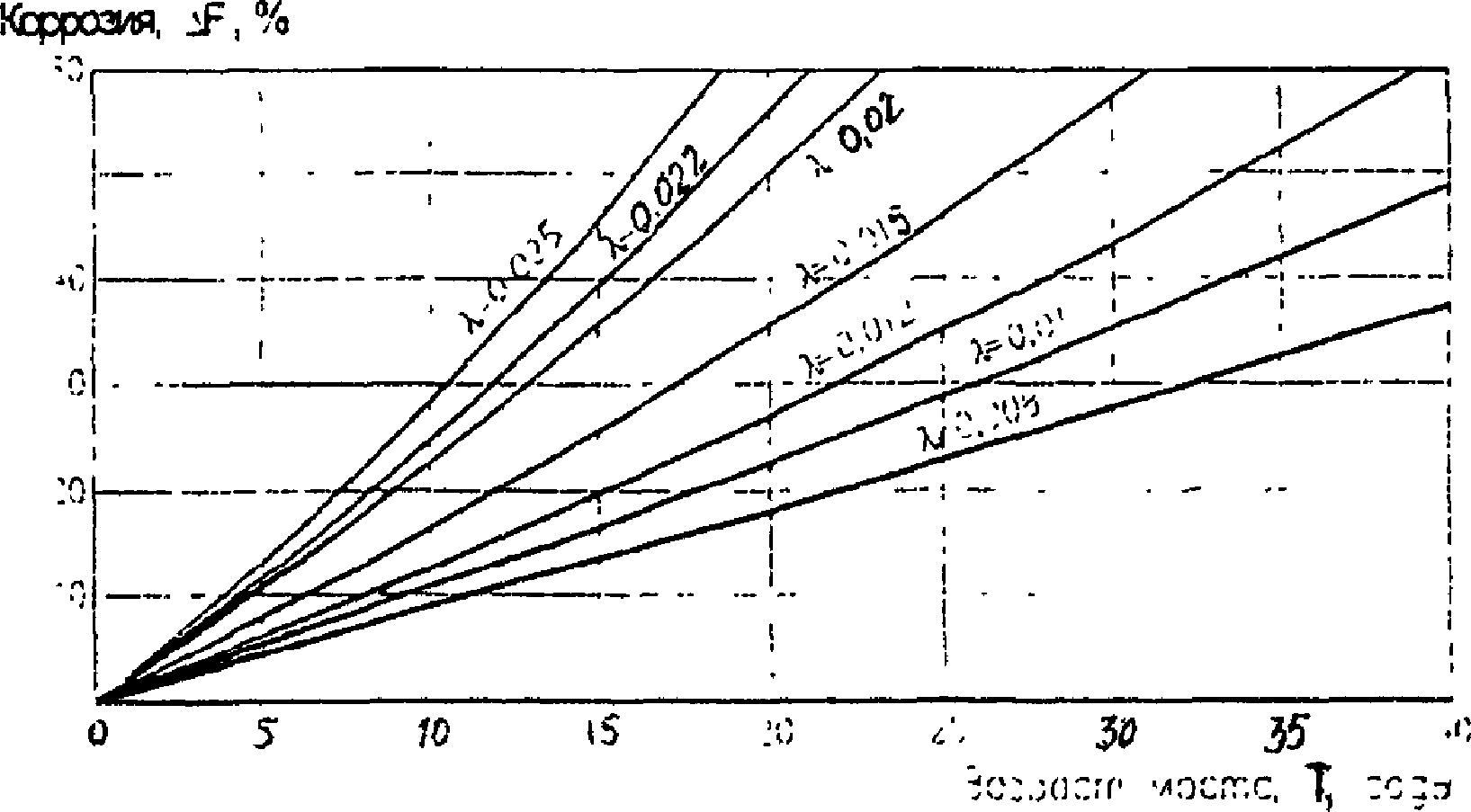

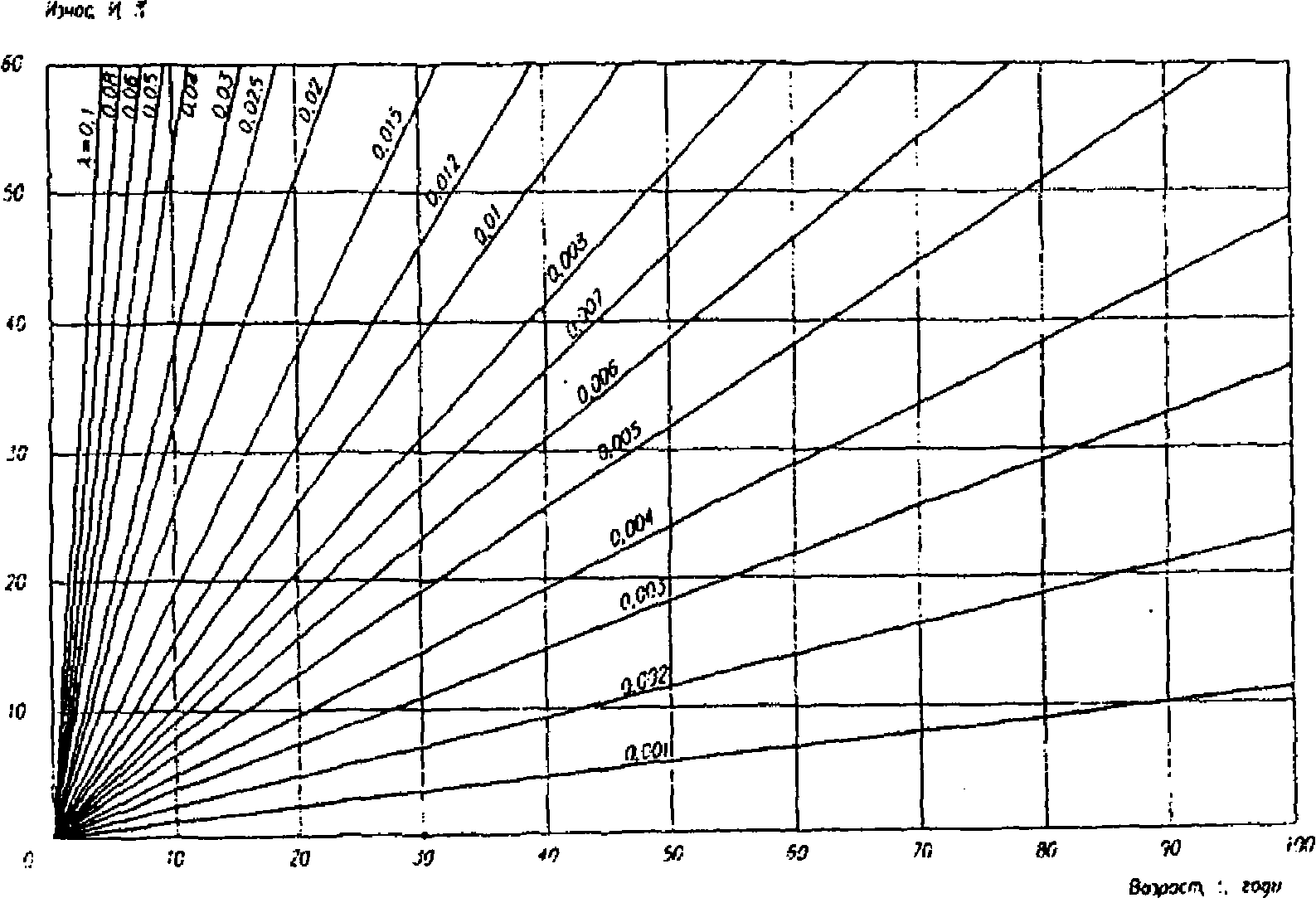

Рис. 3.4. График базовых показателей коррозии арматуры при Tкб = 0; Ктр = Кг = Кз = 1,0

Таблица 3.7

Базовые значения показателя функции износа арматуры, \lambda*

Вид арматуры		Место положения арматуры
		продольные швы омоноличивания	фасадные поверхности, крайняя балка, консоль плиты	средняя балка, средние плиты
А. Пролетные строения с обычным армированием
	нижний ряд основной арматуры	-	0,0220	0,0120
	последующие ряды	-	0,0160	0,0120
	отогнутые стержни	-	0,0150	0,0120
	хомуты	0,0200	0,0250	0,0150
	арматура продольных швов	-	-	-
	арматура плиты	-	0,0200	0,0150
Б. Пролетные строения с напрягаемой арматурой
	арматура плиты	-	-	-
	нижние пучки в нижнем поясе	-	0,0150	0,0100
	остальные пучки в нижнем поясе	-	0,0120	0,0100
	пучки в стенке	-	0,0080	0,0080
	арматура продольных швов	0,0200	0,0100	0,0080

3.5. Прогноз срока службы плиты

Срок службы плиты до допустимого снижения надежности (период работоспособного состояния) определяется по результатам расчета по прочности и выносливости плиты.

Расчет по прочности плиты

3.5.1. Изменение характеристик бетона и арматуры во времени учитывается в показателях расчетных сопротивлений, в значениях площади арматуры (коррозия) и размеров зоны сжатия бетона, X', под действием временной нагрузки.

3.5.2. Прочность бетона принимается изменяющейся во времени (см. п. 3.1 и рис. 3.1). В соответствии со временем карбонизации бетона защитного слоя (п. 3.2) определяется время начала коррозии арматуры плиты, а затем, принимая нормативные темпы коррозии арматуры, устанавливается изменение во времени площади корродированной арматуры, Fa. При этом темп износа арматуры плиты (процент потери площади) принимается в соответствии с рекомендациями п. 3.4.

При вычислении напряжений в сжатой зоне плиты дополнительно учитывают значение \sigma (сжатие) от резкого изменения суточной температуры воздуха при 10-процентной вероятности такого изменения (коэффициент S4 = 2,5 в (3.7) и (3.8)). Вероятность принята по максимальной периодичности профилактических работ на сооружении [21].

3.5.3. Геометрические характеристики конструкции (балки, плиты) изменяются во времени из-за возможных повреждений фасадной поверхности, изменения ширины плиты крайней балки, деградации бетона плиты под гидроизоляцией и выравнивающим слоем. При проектировании (определении проектного срока службы плиты) учитывают возможное изменение ее толщины в процессе эксплуатации. Время эксплуатации плиты до начала деградации бетона под гидроизоляцией и выравнивающим слоем увязывают с периодом доремонтной эксплуатации гидроизоляции и принимается по табл. 3.8. Деградация бетона плиты начинается с момента повреждения выравнивающего слоя на всю его толщину.

Таблица 3.8

Показатели доремонтной эксплуатации

Примечание. 1. В числителе даны показатели для консоли плиты и крайних балок, в знаменателе для средних участков плиты.

2. Темп уменьшения эффективной толщины бетона получен на основании статистических данных для бетона марки М300 (класс B22,5) и может быть уменьшен на 20% для бетона М400 (B30).

Используя формулы СНиП 2.05.03-84*, расчетом определяется предельное усилие сечений в середине плиты и у ребра. Работоспособность плиты считается утерянной, если несущая способность в одном из сечений меньше внешнего усилия на 30% (левая часть условия прочности).

Момент потери плитой работоспособности, исходя из ее прочности, означает необходимость усиления плиты или значительного снижения массы обращающейся временной нагрузки, что учитывается при разработке проекта эксплуатации (или соответствующего раздела в проекте моста).

Расчет на выносливость (прочность в эксплуатации)

3.5.5. Расчет на выносливость бетона и арматуры в двух сечениях плиты выполняется в соответствии с требованиями СНиП 2.05.03-84*, п. 3.26 и п. 3.39 (расчетные сопротивления), п. 3.94 (условия равновесия), и пользуясь формулами:

(3.12)

а также формулами (117) и (118) СНиП 2.05.03-84*, которые берутся без изменения.

В формуле (3.12) принято:

\epsilon_{\text{в}} — коэффициент асимметрии напряжений (СНиП, табл. 26), принимаемый для плиты равным единице;

Rвt — расчетное сопротивление бетона, изменяющееся во времени по сравнению с R в возрасте 28 суток (пп. 3.1.1);

Rsf — расчетное сопротивление арматурной стали растяжению;

masi — коэффициент условия работы арматуры плиты, равный

0,81 — для арматурной стали А-I;

0,67 — то же, А-II.

3.5.6. Помимо изменения прочности бетона, в расчетах учитывается возможная коррозия арматуры плиты (п. 3.4) и изменение сечения плиты.

Равенство правой и левой частей в формуле 118 (условие равновесия) п. 3.94 СНиП 2.05.03-84* означает, что арматура может выдержать 2·106 циклов нагружения. Формула 117 (упомянутого выше СНиП) указывает на то, что:

а) если бы свойства бетона не изменялись во времени, то он мог бы выдерживать 2·106 циклов приложения нагрузки А-II, т.е. при mвt = 1,0;

б) поскольку свойства бетона изменяются во времени, эксплуатация сооружения без ограничения допускается до тех пор, пока показатель

\frac{J_{red}(t) \cdot Y_{R_{i}B}}{X(t)} (3.13)

превышает \frac{0,6 \cdot J_{red}}{X\prime} (по СНиП).

В (3.13) показатели Jred(t) и X'(t) являются параметрами, изменяющимися во времени при изменениях прочности бетона, сечения плиты и напряжений в бетоне.

3.5.7. Для расчета работоспособности плиты по выносливости бетона и арматуры, необходимо все предполагаемые транспортные средства привести к нагрузке А-II. При этом учитывается ежегодный прирост интенсивности движения по данным ТЭО дороги. Если такие данные отсутствуют, принимают следующий ежегодный прирост числа транспортных средств:

Состав транспортного потока, согласно которому должно определяться число эквивалентных циклов нагружения при приведении транспортных средств к нагрузке А-II, принимают по данным пунктов учета. При отсутствии необходимых данных допускается принимать состав движения по табл. 3.9 (учтены только автомобильные транспортные средства).

Таблица 3.9

Нормируемый состав движения (для проектирования)

3.5.8. При определении напряжений в бетоне и арматуре плиты, усилия от нагрузки, А-II определяют в соответствии с требованиями СНиП, т.е. нагрузка располагается в наиболее невыгодном положении. В расчете учитывают напряжения в наиболее нагружаемом участке (или в середине пролета плиты, или над ребром).

3.5.9. Число эквивалентных циклов нагружения определяется по специальным методикам, разрешенным для применения. В этих методиках может быть использован различный критерий эквивалентности. Наиболее правильным является определение числа эквивалентных циклов нагружения по кривым усталости бетона и арматуры, построенным по известным зависимостям (глава 4).

При определении эквивалентности воздействия на плиту и годового числа нагружения, N1, оцениваются напряжения от каждой оси транспортного средства, которые сравниваются с суммарными напряжениями, создаваемыми одной осью тележки, А-II (P = 11,0 тс) и распределенной нагрузкой (V = 1,1 т/м). За базовую нагрузку принимается воздействие одной оси и распределенной нагрузки.

3.5.10. Прогнозируемый срок службы плиты, рассчитываемый по модели выносливости бетона и арматуры, является функцией изменения свойств бетона и арматуры, а также условий движения и зависит от отношения N0/N1, где

N0 — базовое число воздействий 11-тонной оси и распределенной нагрузки (2·106 циклов)

N1 — эквивалентное годовое воздействие осей транспортных средств (одно эквивалентное воздействие вызывает те же напряжения в материале, что и проектное воздействие).

3.5.11. При наличии автоматизированного расчета (расчетного комплекса) целесообразно выполнять «по годовой» расчет на выносливость, который заключается в следующем:

1-й год эксплуатации -

	определяется число эквивалентных циклов и годы эксплуатации, T1 для состава движения и характеристик материалов, имеющихся на тот момент;
	устанавливается годовое накопление повреждений от многократно повторяющихся воздействий, исходя из условий 1-го года

\omega_{t1} = \frac{1}{T_{1}} = \frac{N_{1}}{N_{0}} .

2-й год эксплуатации -

	определяется число эквивалентных циклов и годы эксплуатации, T2, исходя из условий 2-го года, а именно с учетом изменившихся показателей интенсивности движения и свойств бетона;
	определяется годовое накопление повреждений от многократно повторяющихся воздействий, исходя из условий второго года

\omega_{t2} = \frac{1}{T_{2}} = \frac{N_{2}}{N_{0}} .

i-й год эксплуатации -

	определяется эквивалентное число циклов и годы эксплуатации, Ti, для условий движения и характеристик материалов, имевшихся на год ti, т.е. учитываются изменившиеся:
	\cdot	условия и состав движения;
	\cdot	максимальная масса зарегистрированных транспортных средств;
	\cdot	прочность бетона;
	\cdot	сечение бетона в зоне сжатия (вследствие разрушения, размораживания);
	\cdot	сечение арматуры (влияние коррозии);
	определяется годовое накопление повреждений в бетоне и арматуре от многократно повторяющихся воздействий, исходя из условий i-го года

\omega_{\text{в}} = \frac{1}{T_{i}} = \frac{N_{i}}{N_{0}}

Прогнозируемый срок службы плиты, рассчитываемый по модели выносливости арматуры, определяется на момент, когда сумма годовых накоплений повреждений становится равной единице, т.е. выполняется условие (рис. 3.5)

\sum_{i = 1}^{m} \omega_{ti} = 1,0. (3.14)

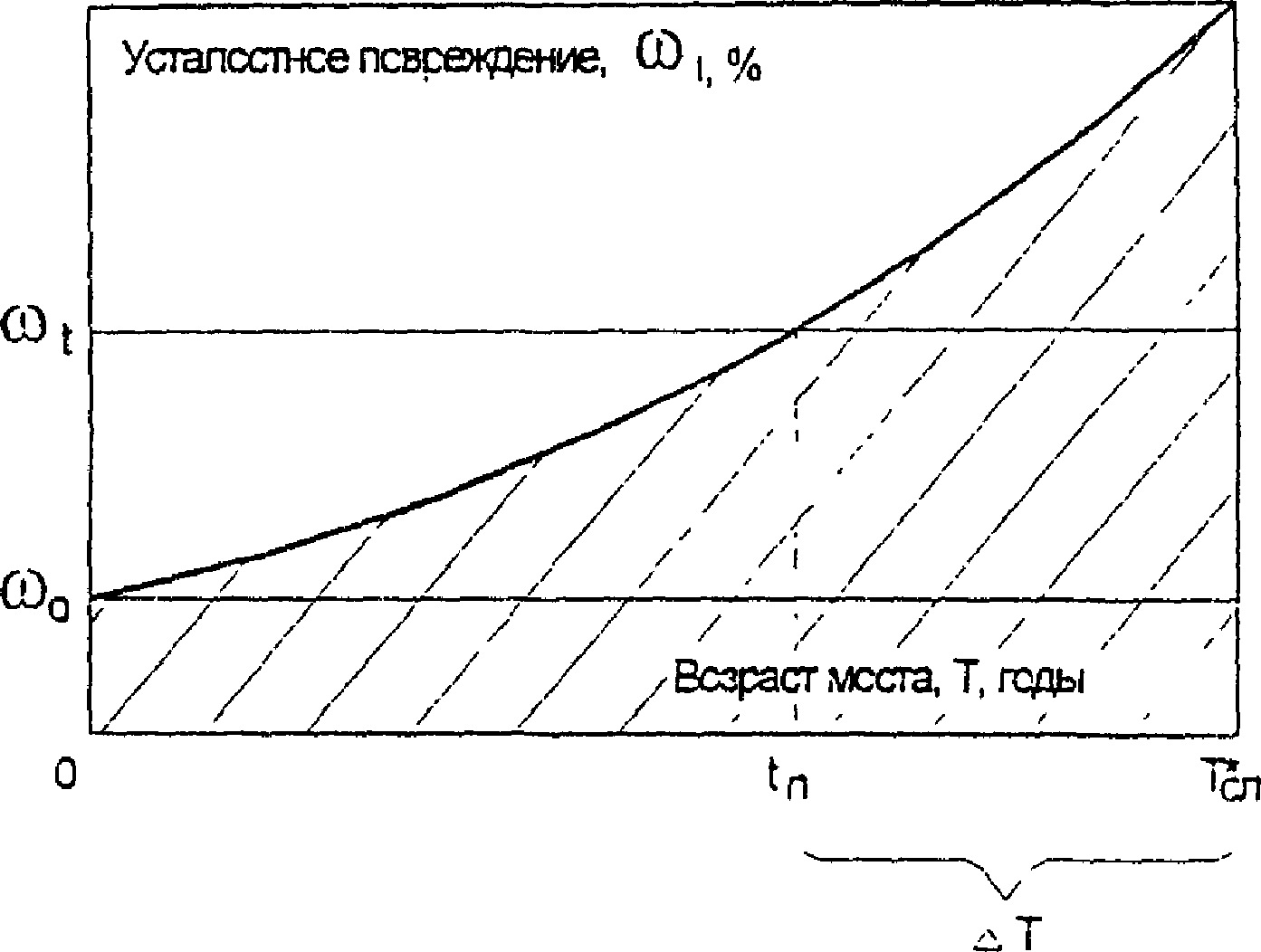

Рис. 3.5. График накопления усталостных повреждений (\omega_{1}) в плите: \Delta\text{Т} — остаточный ресурс

3.6. Прогноз срока службы балок пролетных строений, исходя из расчета по модели прочности

3.6.1. Срок службы определяется расчетом по модели прочности пролетных строений нормальных сечений в середине пролета и наклонных сечений в приопорном участке. При этом, критерием работоспособности проектируемого пролетного строения, является снижение его надежности в эксплуатации до допустимой величины (вероятность P = 0,90) [22].

В формулах (56) - (58), (95) - (97), (103) и (104) СНиП 2.05.03-84* учитываются изменяющиеся во времени значения прочности бетона, толщины ребра и плиты, площади обычной арматуры с учетом возможной коррозии после срока Tкб.

3.6.2. Проверка прочности по различным критериям выполняется для разного возраста конструкций, расположенных в поперечном сечении пролетного строения в разных его местах — по краям и середине. Работоспособность балки пролетного строения, определяемая тем или иным критерием, считается утраченной, если левая часть условия прочности (внешнее усилие) превышает правую часть (несущая способность) на 30%.

Момент потери балкой работоспособности означает необходимость ее усиления или значительного снижения массы подвижной временной нагрузки, что учитывается при разработке Проекта эксплуатации моста.

3.7. Регулирование работоспособности при проектировании

3.7.1. На стадии проектирования увеличение периода эксплуатации пролетного строения до потери его работоспособности возможно за счет применения материалов с лучшими характеристиками (по сравнению с минимальными значениями, приведенными в СНиП) и применения конструктивных мер.

Регулирование работоспособности конструкций за счет характеристик материала достигается:

а) увеличением прочности и морозостойкости бетона, особенно в зоне обжатия:

	улучшаются показатели выносливости плиты;
	улучшается напряженное состояние;
	отодвигается момент начала деградации бетона под гидроизоляцией и снижается ее темп (примерно на 10%, по сравнению с данными табл. 3.8 при изменении класса бетона на 100 ед.);

б) применением арматуры периодического профиля с защитным покрытием:

	в зависимости от типа покрытия время эксплуатации до начала коррозии может быть увеличено по сравнению с рассчитанной величиной Tкб;
	снижается темп коррозии (уменьшение на 20% и более показателя \lambda , приведенного в табл. 3.7).

3.7.2 Регулирование работоспособности пролетных строений конструктивным путем достигается за счет:

а) защиты бетона от воздействия окружающей среды путем устройства специальных покрытий, обеспечивающих:

	уменьшение показателей \Delta_{R} и \Delta_{E} , приведенных в табл. 3.1, на 40%, 20 и 10% для зон Iа; Iб и Iв, соответственно;
	увеличение времени на карбонизацию бетона защитного слоя по сравнению с нормируемой скоростью карбонизации, указанной в табл. 3.4;

б) дополнительного армирования плиты и балок по сравнению с требуемым по расчету.

Глава 4. ПРОГНОЗИРОВАНИЕ СРОКА СЛУЖБЫ ПОСТРОЕННОГО ПРОЛЕТНОГО СТРОЕНИЯ

4.1. Общие положения

4.1.1. Рекомендации данной главы используют при прогнозировании срока службы изготовленных конструкций (рекомендации предыдущего раздела касались прогноза на стадии проектирования). Прогнозируемый срок службы устанавливается расчетным путем, ориентируясь на требования СНиП 2.05.03-84* и принимая реальные исходные характеристики материалов и конструкций, изготовленных на заводе МЖБК и на строительной площадке. Прогнозируется работоспособность и предельный срок службы сооружения в возрасте, не превышающем период приработки T0.

4.1.2 Прогнозирование выполняется для следующих элементов пролетного строения:

	плита
	а) расчет по модели выносливости, в двух сечениях:
	\cdot	вблизи вута;
	\cdot	по продольному шву омоноличивания;
	б) расчет по модели прочности плиты;
	фасад — расчетное определение времени достижения предельного износа защитного бетонного слоя;
	балки (крайние и средние) с обычной арматурой, расчет по модели прочности:
	а)	нормальных сечений;
	б)	наклонных сечений при действии поперечной силы;
	в)	то же, изгибающих моментов;
	г)	расчеты по модели раскрытия трещин, нормальных и наклонных к продольной оси;
	балки (крайние и средние) с напрягаемой арматурой.
	Кроме упомянутых выше расчетов для балок с обычной арматурой выполняются дополнительные расчеты:
	а)	по образованию продольных трещин от нормальных сжимающих напряжений в нижнем поясе балок;
	б)	по главным растягивающим напряжениям в стенке балки.

4.1.3. Для расчета работоспособности и предельного срока службы построенного железобетонного пролетного строения используются фактические характеристики арматуры и бетона сборных конструкций (заводские данные либо данные, полученные при монтаже конструкций), а также характеристики арматуры и бетона монолитных участков (данные строительства). В частности, используются следующие фактические исходные данные по материалам:

4.1.4 При осмотре конструкции фиксируются трещины:

	на поверхности стенки, вдоль хомутов (вертикальные);
	температурно-усадочные трещины в стенке;
	в месте контакта бетона продольных швов омоноличивания с железобетонной плитой балок, изготовленных в заводских условиях;
	поперечные трещины в плите;
	горизонтальные трещины в нижнем поясе.

Оцениваются качество гидроизоляции и работоспособность системы водоотвода.

4.1.5. Определяемые сроки службы дают возможность устанавливать время проведения ремонтно-восстановительных мероприятий и срок перестройки сооружения.

По значениям предельного срока службы бетонного защитного слоя фасадов и плиты между крайними балками (сечение по шву омоноличивания) назначается время проведения планово-предупредительного ремонта. При этом также принимается во внимание износ элементов мостового полотна: гидроизоляции, покрытия, деформационных швов, сопряжений, тротуаров.

По результатам расчета работоспособности балок, используя показатели трещиностойкости, определяется время проведения специальных профилактических работ (пропитка защитного слоя или инъектирование) или необходимость пропитки бетона перед вводом моста в эксплуатацию.

Рассчитываемый по моделям прочности и выносливости срок службы плиты позволяет определять работоспособность конструкций, т.е. время выполнения ремонта плиты, в процессе которого могут быть усилены плиты, продольные швы омоноличивания и сами балки. Эти значения срока службы конструкций определяют также время, когда необходимо изменить условия движения на мосту (например, сузить временно проезжую часть и снизить массу транспортных средств).

Определяемый расчетом предельный срок службы конструкций (балок и плит) соответствует времени перестройки сооружения (пролетного строения).

4.2. Характеристики материалов и конструкций

4.2.1. Прочность бетона устанавливается при обследовании балок в сечениях, участвующих в расчетах. В частности, если анализ проводится в процессе строительства, определяют прочность плиты сверху и снизу в приопорных участках и в середине пролета, прочность в ребре балок в приопорных участках и прочность бетона нижнего пояса в середине пролета предварительно напряженных балок. Прочность определяют одним из стандартных методов с определением класса бетона B и расчетного сопротивления, Rв [23], [24].

Для бетона плиты дополнительно определяется коэффициент вариации прочности, Vв.

Фактические значения прочности используются для построения графика изменения прочности во времени (см. п. 3.1).

4.2.2. Прочность арматуры принимается в соответствии с сертификатами, фиксирующими результаты заводских испытаний арматуры на разрыв. По результатам испытаний устанавливается фактический коэффициент вариации прочности. При отсутствии испытания образцов коэффициенты вариации принимают равными:

Vs = 0,077 — арматурные стержни классов А-I и А-II;

Vs = 0,090 — арматурные стержни классов А-III и А-IV;

Vs = 0,066 — высокопрочная гладкая проволока.

Расчетное сопротивление, Rs, и нормативное сопротивление, Rsn, арматуры устанавливаются по СНиП 2.05.03-84* в зависимости от класса арматуры. Временное сопротивление, Rnn, принимается в этом случае по соответствующим стандартам.

4.2.3. Толщина защитного слоя устанавливается фактическими замерами на участках, по которым осуществляется прогноз карбонизации и последующей коррозии арматуры (см. п. 3.3 и п. 3.4). Толщина защитного слоя плиты определяется по верхней поверхности над балками (до укладки слоев одежды) и по нижней поверхности продольных швов омоноличивания (середина пролета плиты). Толщина защитного слоя стенки измеряется с двух сторон и в расчете принимают значения с меньшей толщиной, amin. Возможно использовать значения a1 по данным измерений на заводе-изготовителе [25, 26].

Значения a, замеренные на построенном или строящемся мосту, вносятся в (3.9) и далее в (3.10) для прогноза коррозии (см. п. 3.4):

4.2.4. Водонепроницаемость бетона устанавливается стандартными методами контроля на построенном пролетном строении. Показатель фактической водонепроницаемости используется при прогнозировании карбонизации бетона защитного слоя (см. п. 3.3).

4.2.5. Геометрические параметры балок пролетных строений построенного моста определяются по результатам контрольных замеров:

а) толщины ребра, учитываемой при определении показателя массивности элемента (см. п. 3.2), и площади сечения — при расчетах на трещиностойкость;

б) толщины плиты, влияющей на поперечную жесткость пролетного строения.

На основании уточненных геометрических размеров балок пролетных строений расчетом определяют:

4.2.6. Состояние конструкций и элементов устанавливается при обследовании моста и учитывается при определении коэффициентов ускорения коррозии, Кг (качество гидроизоляции) и Ктр (наличие трещин, обусловленных изготовлением, см. пп. 3.4.1).

Качество гидроизоляции учитывается при определении не только темпов коррозии арматуры, но и периода приработки, T0. В частности, значения T0 (см. табл. 2.1 и табл. 2.2) в зависимости от качества гидроизоляции могут быть снижены (введением понижающего коэффициента m1):

в эксплуатируемом сооружении имеются:

	протечки из-под тротуарных блоков — m1 = 0,8 для крайних балок;
	протечки по крайним продольным швам омоноличивания (стыки между крайними балками) и вдоль деформационных швов — m1 = 0,4 для крайних балок; m1 = 0,8 для средних балок;
	протечки в плите снизу в средних участках пролетных строений, для средних балок:
	б) сплошные — m1 = 0,2.

Значения T0 зависят также и от качества системы водоотвода построенного сооружения. Так, если на проезжей части пролетного строения отсутствуют продольный и поперечный уклоны, то к нормативному значению T0 вводится дополнительный коэффициент условия работ, m2 = 0,5.

4.3. Определение срока службы плиты по показателю выносливости

4.3.1. Срок службы бетонной плиты при потере выносливости рекомендуется определять, с учетом воздействия нагрузки случайного характера и прочности материала, по формуле:

T_{\text{сл}} = \frac{N_{0}}{N_{1}} \frac{(1 - \gamma V_{\text{в}})^{m}}{\eta} , (4.1)

где Vв — коэффициент вариации прочности бетона;

\eta — коэффициент, равный

\eta = \frac{\sigma_{max}}{R_{\text{вп}}\alpha\beta} ;

\sigma_{max} — максимальные напряжения в бетоне от реальной эксплуатационной нагрузки (с учетом требования СНиП, п. 3.4);

\alpha — коэффициент, зависящий от уровня напряжений, создаваемых постоянной нагрузкой, и коэффициента вариации временной нагрузки V_{\sigma} (табл. 4.1);

\sigma_{n} — минимальные напряжения в бетоне;

Rвп — призменная прочность бетона (средние значения);

B — коэффициент, учитывающий изменение прочности бетона во времени, его постепенную деградацию ( \gamma_{R,\omega} см. п. 3.1) и рост прочности бетона во времени, который принимается в соответствии с СНиП 2.05.03-84, п. 3.26 или табл. 4.2 данной Методики (\beta_{\text{в}}) ;

\gamma — коэффициент, зависящий от принятой обеспеченности расчетного срока службы и соответствующий требуемому индексу надежности для построенного сооружения, 3,0.

Для бетона железобетонной плиты, рассчитываемой по показателю выносливости, кривая усталости, по которой определяется число эквивалентных циклов, строится по упрощенной зависимости

N_{(\sigma)} = N_{1}(\frac{0,595 \cdot R_{\text{вп}}}{\sigma})^{20}. (4.2)

Таблица 4.1

Значения коэффициента \alpha при различных значениях \alpha_{n}

Таблица 4.2

Значения коэффициента \beta_{\text{в}}

4.3.2. Расчет срока службы по потере выносливости арматуры основывается на применении гипотезы линейного суммирования усталостных напряжений. Срок службы при напряжениях, принимаемых по табл. 4.3, определяют с учетом случайного характера воздействия нагрузки и прочности арматуры:

T_{\text{сл}} = \frac{N_{0}}{N_{1}} \frac{(1 - \gamma V_{s})^{m}}{\eta} , (4.3)

где Vs — коэффициент вариации прочности арматуры, принимаемый на основе анализа статистически обработанных результатов испытаний на разрыв образцов арматуры, поступившей на завод:

0,090 — то же, А-III и А-IV;

0,066 — высокопрочная гладкая проволока;

m — параметр кривой выносливости, принимаемый по табл. 4.3;

\eta — коэффициент, равный

\eta = \frac{\overline{\sigma_{max}}}{\alpha \cdot R_{nn}} , (4.4)

где \eta = \frac{\overline{\sigma_{max}}}{\alpha \cdot R_{nn}} — максимальные напряжения в арматуре, создаваемые эксплуатационной нагрузкой;

Rnn — предел прочности арматуры при статическом действии нагрузки;

\alpha — коэффициент, зависящий от уровня напряжений, создаваемых постоянной нагрузкой, \alpha_{n} = \sigma_{n}/R_{nn} , и коэффициента вариации временной нагрузки, V_{\sigma} . Значения коэффициентов \alpha , m и \frac{\sigma_{s}}{R_{nn}} приведены в табл. 4.3.

Таблица 4.3

Значения коэффициентов \alpha , m, \sigma_{s}/R_{nn} для различных видов арматуры

<*> В числителе — для V_{\sigma} = 0,05 ; в знаменателе — для V_{\sigma} = 0,10 .

<**> В скобках указан класс арматуры, не испытанной на выносливость (показано условно).

При \sigma \approx 0 , T_{\text{сл}} = \frac{N_{0}}{N_{1}} \cdot 0,034 \frac{R_{nn}}{\sigma_{max}} .

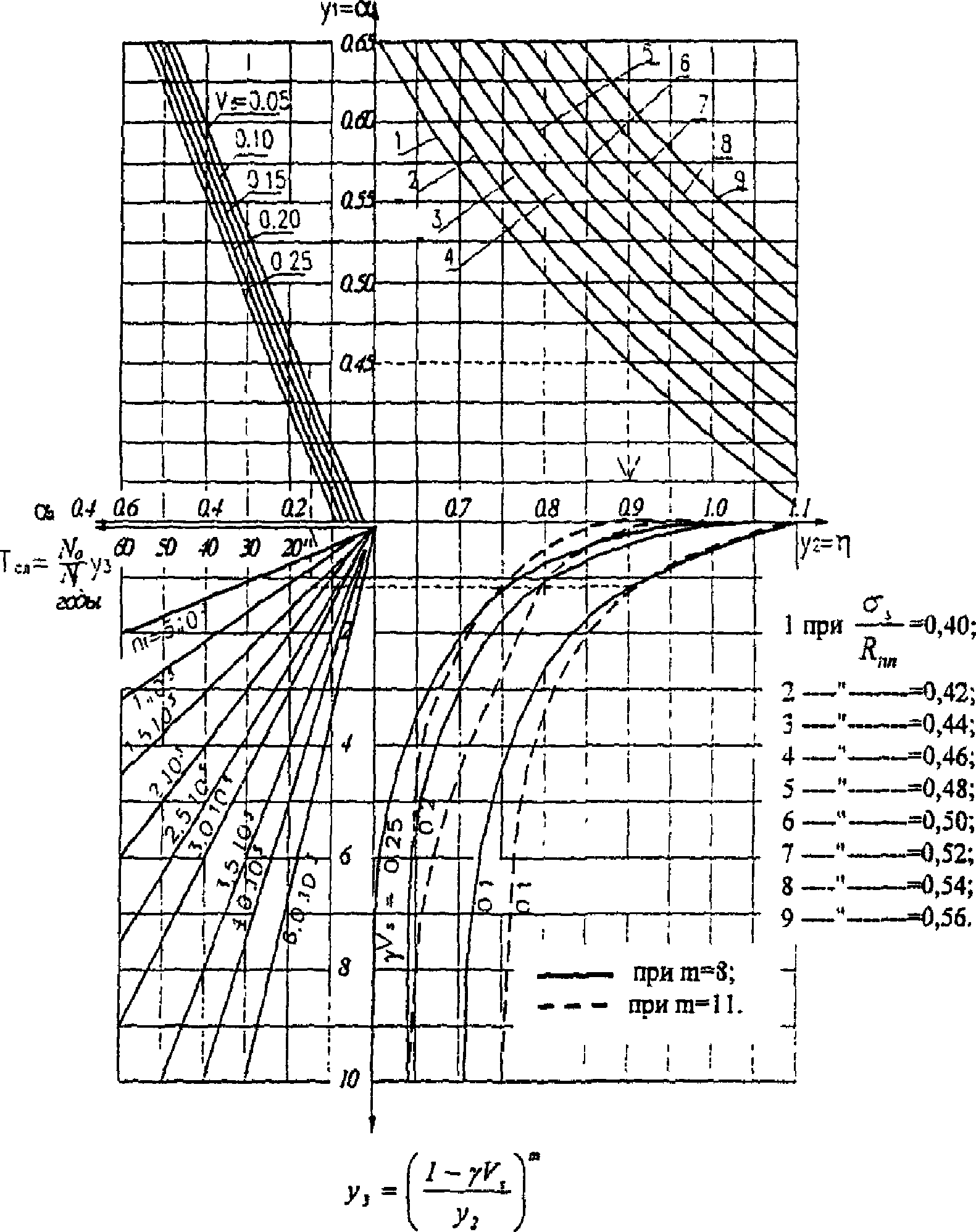

Расчеты могут выполняться с учетом использования номограммы рис. 4.1 (для арматуры класса В-II) и рис. 4.2 (для арматуры класса А-II).

Рис. 4.1. Срок службы по выносливости высокопрочной арматуры класса В-II

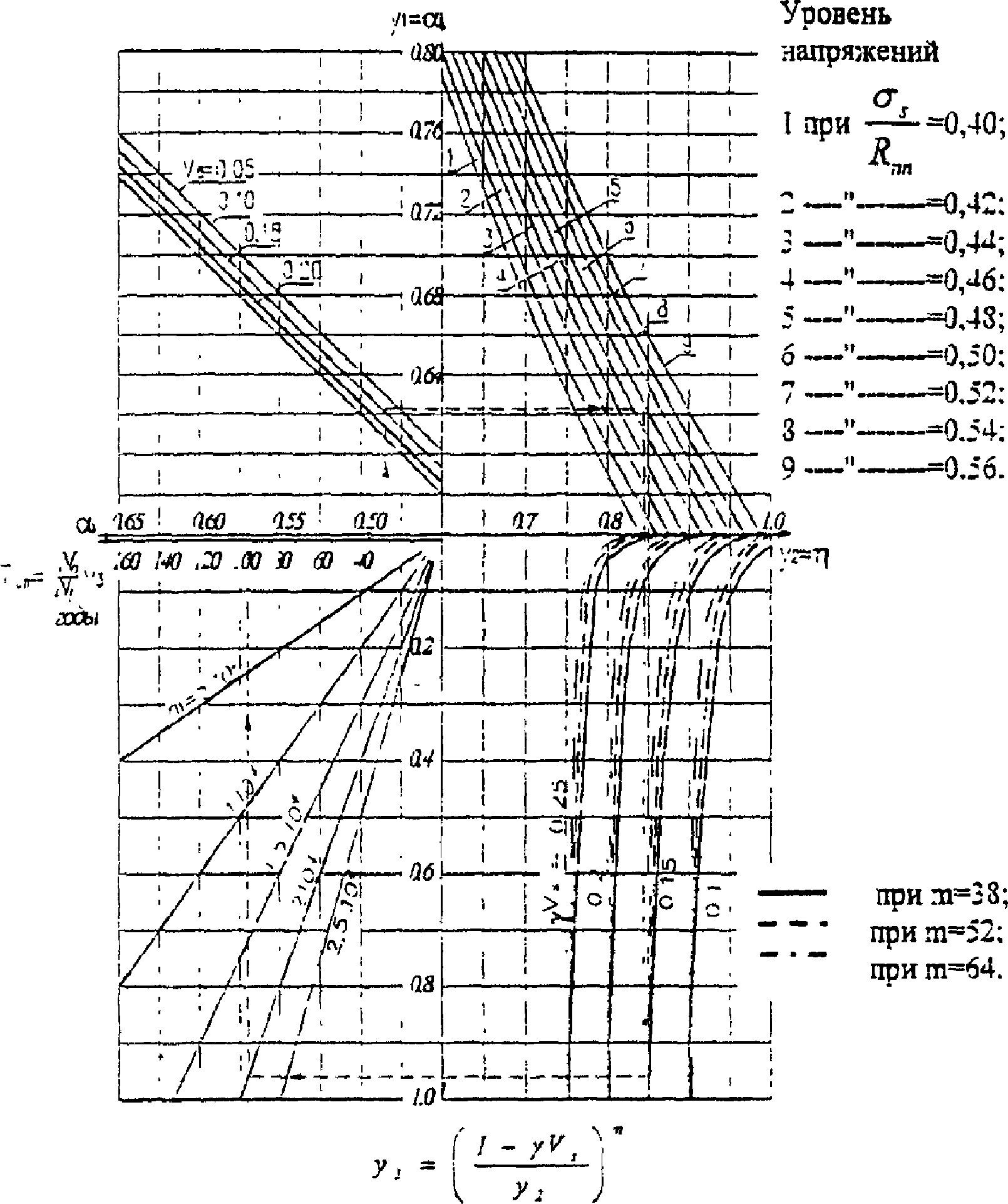

Рис. 4.2. Номограмма. Срок службы по выносливости арматуры (класс А-II)

Кривая выносливости арматуры может быть принята по работам [26, 27].

4.3.3. Срок службы по показателям выносливости позволяет определять время эксплуатации до усиления плиты, замены бетона продольных швов омоноличивания или верхнего слоя бетона плиты, т.е. время проведения работ, относящихся, по классификации [1], к ремонту моста. Срок службы, определяемый по требованиям настоящей главы, может быть увеличен, если предусмотреть в расчетах, что в какой-то момент T1 в интервале времени эксплуатации моста, между точками А и Б (см. рис. 1.1), вводятся ограничения по массе транспортных средств. Введение таких ограничений означает уменьшение расчетного значения \eta = \frac{\overline{\sigma_{max}}}{\alpha \cdot R_{nn}} и приведенного числа нагружений N1 по (4.1) и (4.3).

В Проекте эксплуатации моста или Рекомендациях по эксплуатации, разработанных по результатам обследований эксплуатируемых мостов, указывается желательное время введения ограничений по массе (TQ) и период эксплуатации до ремонта после введения ограничений. Наиболее целесообразным для введения ограничений является интервал времени между Tр (работоспособность по (4.1) и (4.3)) и T0, а именно

\frac{T_{0} + T_{p}}{2} \leq T_{Q} \leq T_{p}. (4.5)

4.3.4. Расчет плиты по прочности выполняют в соответствии с требованиями п. 3.5, но принимая характеристики материалов и конструкций, установленные при обследовании эксплуатируемого сооружения.

4.4. Определение срока службы пролетных строений по показателям несущей способности балок

4.4.1. Внешние усилия, передаваемые на балки пролетных строений, определяют, используя пространственные методы расчета. В расчетах по прочности и трещиностойкости принимаются фактические прочностные характеристики арматуры и бетона. Величина напряжений, создаваемых натяжением арматуры, устанавливается по журналам ведения работ.

4.4.2. Сроки службы определяются на основании расчетов, указанных в пп. 4.1.1. При этом в формулы СНиП [1] вводятся фактически характеристики материалов и конструкций и значения коэффициентов условий работы, приведенные в п. 4.2.

Расчетом устанавливаются два показателя долговечности — работоспособность и предельный срок службы. Время потери работоспособного состояния определяют по наиболее нагруженной балке, принимая в качестве критерия момент, когда левая часть условий прочности (см. формулы СНиП [1] - 52, 54, 57, 94 - 96, 101, 103 - 105) превысит правую на 30%. Аналогичное превышение, характеризующее снижение индекса надежности до 1,3, является определяющим работоспособность в расчетах по трещиностойкости (см. СНиП [1], табл. 40 и формула 124).

Работоспособность, рассчитываемая по прочности, определяет время начала выполнения ремонтных работ (усиление элементов). Результаты расчета по трещиностойкости указывают на время введения ограничений по массе транспортного средства (расчет по трещинообразованию, см. п. 3.103* СНиП [1]) и время начала проведения профилактических работ по защите бетонной поверхности (расчет по раскрытию трещин).

4.4.3. Предельный срок службы определяют по результатам перерасчета конструкции на прочность только по характеристикам материалов, прогнозируемым на период после потери работоспособности, Tр. При этом принято, что при потере работоспособности пролетное строение будет отремонтировано, а несущая способность балок, по которой определяют Tр, восстановлена. Учитывая это, предельный срок службы, определяемый на стадии приемки нового сооружения (или «молодого» сооружения, когда t1 <= T0), представляет собой срок эксплуатации до потери работоспособности неотремонтированных балок. В Проекте эксплуатации моста могут быть даны показатели работоспособности всех балок.

Примером определения предельного срока службы по прочности на стадии приемки может служить рис. 4.3, на котором показано изменение предельного усилия (момента или поперечной силы) во времени для шести балок пролетного строения (1, 2 ...) по сравнению с требуемым предельным усилием . Наиболее нагруженные балки, 1 и 6, имеющие наименьший резерв, утратили свою работоспособность к моменту Tр, после чего были усилены (кривая 3). Предельный срок службы, указанный в Проекте эксплуатации моста, может определяться временем потери работоспособности менее загруженным балками 3 и 4 или повторной потерей работоспособности отремонтированных балок 1 и 6.

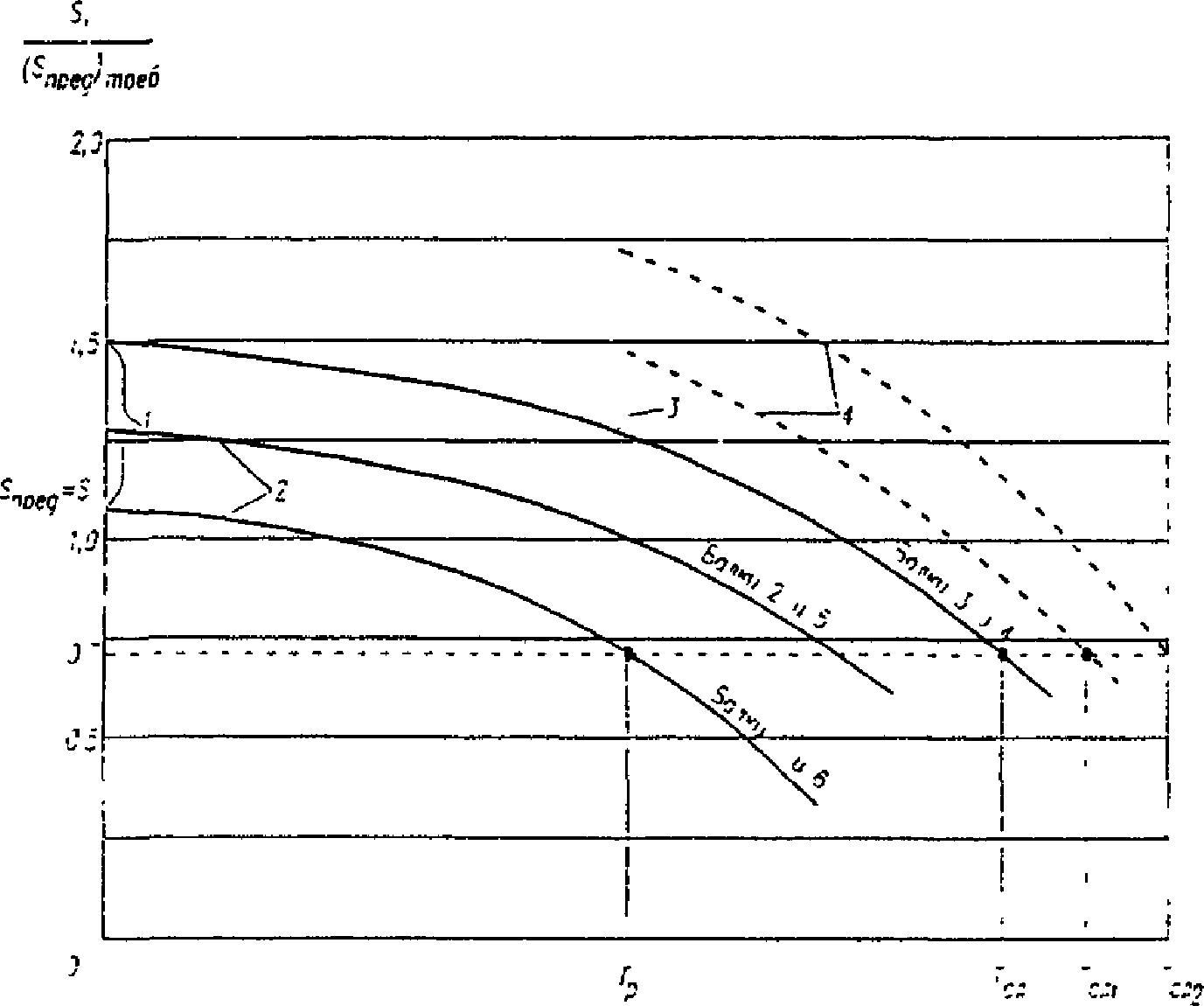

Рис. 4.3. Прогноз работоспособности балок пролетного строения: 1 — резерв в несущей способности, полученный на стадии проектирования и строительства; 2 — снижение прочности для различных балок пролетного строения; 3 — ремонт (усиление) четырех балок в момент t1 = Tр; 4 — снижение прочности отремонтированных балок

4.5. Увеличение срока службы в процессе строительства

Регулирование срока службы в процессе строительства возможно за счет внесения изменений в характеристики материалов и конструкций на различных этапах строительства. Например, если своевременно обнаруживается проявление недостатков строительства, то следует считать возможным и оправданным:

	применение балок с большей несущей способностью по сравнению с первоначальными требованиями;
	применение бетона повышенной прочности;
	регулирование толщины защитного слоя и количества арматуры.

Более реальным в процессе строительства, а в некоторых случаях и по его завершению, является не регулирование, а увеличение работоспособности и срока службы за счет:

	увеличения размеров консоли плит крайних балок путем устройства карнизов, что снижает влияние климатических факторов на старение бетона фасадных поверхностей;
	защиты поверхности бетона специальными защитными покрытиями с увеличенным сроком службы;
	замены гидроизоляционных систем и дополнение системы водоотвода дренажными устройствами;
	инъектирования появившихся трещин;
	применения бетона повышенной прочности.

ГЛАВА 5. ОПРЕДЕЛЕНИЕ ОСТАТОЧНОГО РЕСУРСА ПРОЛЕТНЫХ СТРОЕНИЙ ЭКСПЛУАТИРУЕМЫХ МОСТОВ

5.1. Общие положения

5.1.1. Рекомендации данной главы используются при прогнозировании срока службы эксплуатируемых мостов (возраст больше T0). Основанием для прогноза служат исходные данные на момент строительства (начальные характеристики) и данные на момент идентификации (обследования), которые экстраполируются на будущее.

Прогнозируется работоспособность и предельный срок службы на основании расчета конструкций по фактическим параметрам старения материалов.

5.1.2 Выполняются расчеты срока службы эксплуатируемых мостов по показателям:

	выносливости плиты;
	прочности нормальных и наклонных сечений балок;
	продольной трещиностойкости балок;
	выносливости хомутов в зоне трещин.

5.1.3. Особенностью определения остаточного ресурса эксплуатируемых пролетных строений является то, что все характеристики принимаются не по нормативным значениям, а определяются на основании фактических замеров.

Определяются все характеристики, упомянутые в пп. 4.1.3, а также:

	фактическая толщина элементов;
	коррозия арматуры (хомутов и основных стержней);
	величина обжатия бетона в предварительно напряженных конструкциях (по специальной методике);
	наличие трещин в несущих конструкциях для последующего определения их влияния на несущую способность сечения (по специальной методике);
	процент содержания хлоридов в бетоне;
	коэффициент вариации при оценке карбонизации бетона.

5.2. Характеристики материалов и конструкций. Параметры воздействий

5.2.1. Прочность бетона на момент идентификации определяется по результатам измерений, а график изменения прочности для различных участков строится с учетом показателей прочности из исполнительной документации и требований СНиП, табл. 25 [1]. График изменения прочности (по аналогии с рис. 3.1 и пп. 3.1.3 настоящей Методики) включает: участок набора прочности и участок снижения прочности. Участок набора прочности строится по двум характерным точкам:

1-я — прочность на момент t = 0;

2-я — прочность на момент завершения ее нарастания.

Последовательность построения графика изменения прочности

1. По документации устанавливается прочность бетона конструкции на 28 сутки (R28). При отсутствии паспорта на бетон или данных испытания бетонных кубиков в процессе строительства, в качестве начальной прочности бетона принимаются данные проекта. При отсутствии проектной и рабочей документации на конструкции пролетных строений значения прочности определяются по требованиям типового проекта, а для индивидуальных конструкций — согласно требованиям нормативного документа, действующего на момент проектирования объекта.

2. Устанавливается возможное время продолжения набора прочности в период эксплуатации. Принимается параболическая функция набора прочности. Для примера, на рис. 5.1, а такая точка (2) соответствует T0 = 10 лет (марочная прочность от начального значения, М300, возросла до М390).

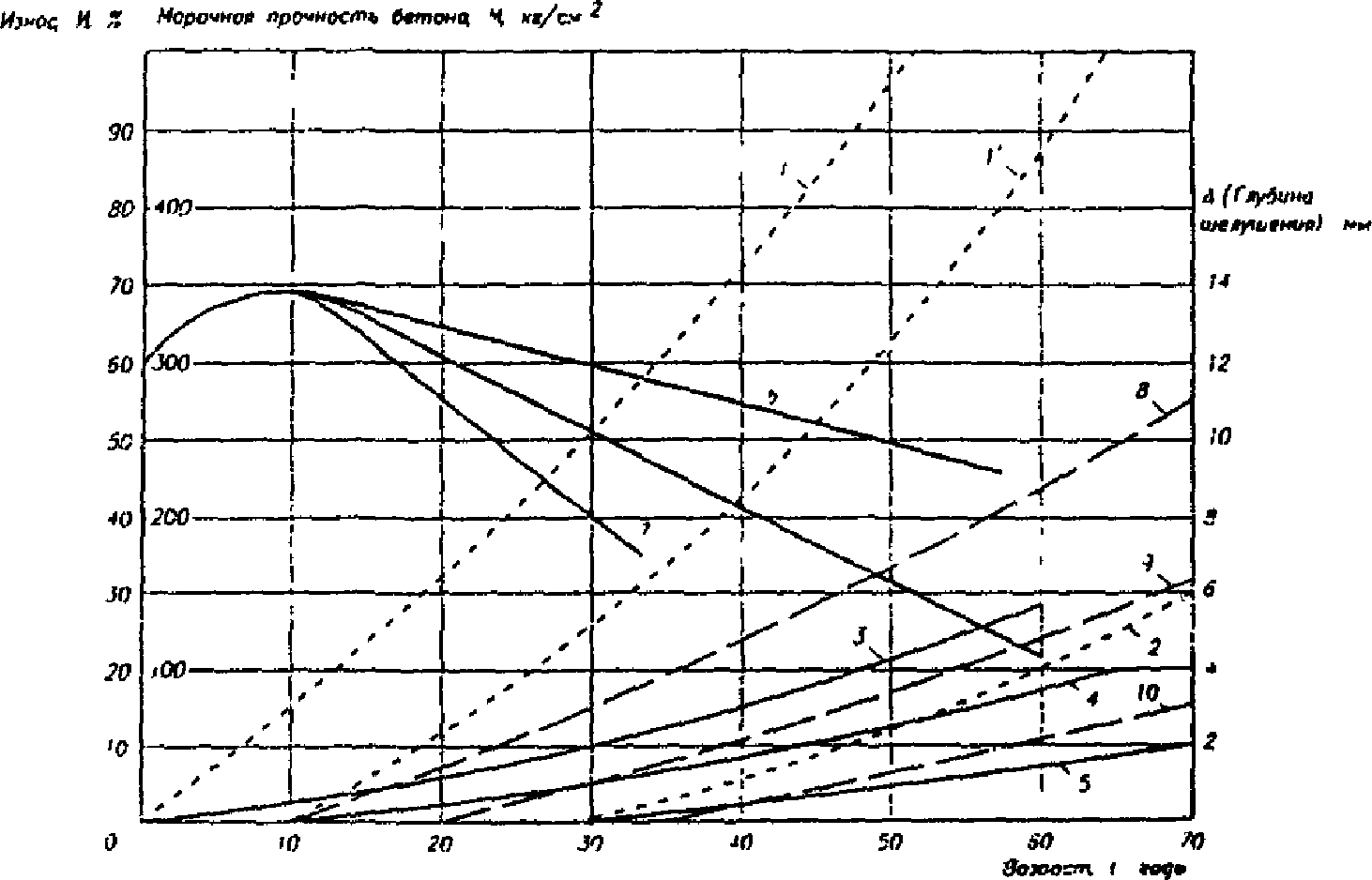

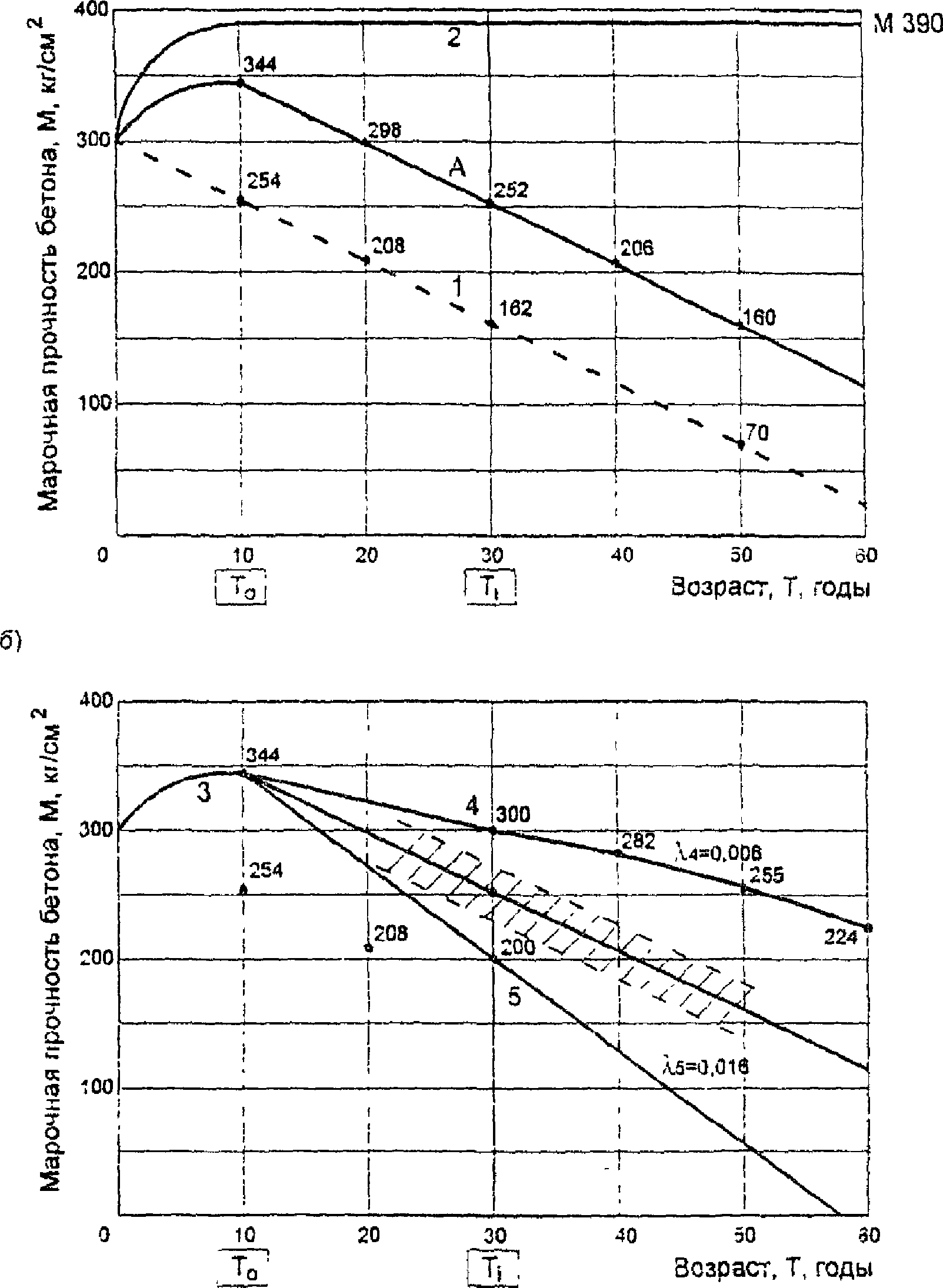

Рис. 5.1. Прогнозирование прочности бетона в крайней балке железобетонного пролетного строения

3. Рассчитывается теоретическая кривая деградации бетона, используя требования п. 3.1 (пунктирная линия на рис. 5.1, а). Снижение прочности по (3.3) для срока эксплуатации T1 = 50 лет равно:

k_{s} \cdot k_{t} \cdot \Delta_{R} \cdot \omega \cdot T_{1} = 1,2 \cdot 1,65 \cdot 3,0 \cdot 0,0026 \cdot 50 = 0,77,

т.е. теоретическая марочная прочность на момент T1 = 50 лет составляет: (1 — 0,77)·300 = 70 кг/см2.

4. Суммируя данные набора прочности и деградации бетона, получают результирующую кривую изменения прочности бетона (кривая А на рис. 5.1, а).

Указанная кривая для рассматриваемого примера соответствует условиям:

	начальная марочная прочность — М300;
	увеличение прочности по СНиП - до М390 (k = 1,3);
	мост находится в средней климатической зоне («Центр»);
	объект — крайняя балка;
	\frac{\sigma_{min}}{R_{\text{в}}} = 0,2 — в результате чего \omega = 0,0026 ; ks = 1,2; kt = 1,65; \Delta R = 3,0 .

5. Устанавливается фактическая прочность бетона на момент идентификации (T1 = 30 лет) и это значение наносится на итоговый график изменения прочности.

6. Определяется расчетная функция деградации бетона (износа), которая зависит от фактического значения Rвt. В частности, если фактическая марочная прочность соответствует теоретической (кривая А, рис. 5.1, а) или отличается от нее не более чем на 10% (т.е. 252 +/- 25,2 кг/см2), то в качестве расчетной принимается теоретическая кривая деградации (см. рис. 5.1, б; заштрихованная зона).

Если фактическая марочная прочность отличается от теоретической более, чем на 10% (она может располагаться выше или ниже теоретического значения — см. точки 4 и 5 на рис. 5.1, б), то в качестве расчетной принимается экспоненциальная кривая, проходящая через точки 3 и 4 (или точки 3 и 5).

M_{t_{1}} = M_{T_{0}} \cdot e^{\lambda t*}, (5.1)

где M_{t_{1}} — изменение прочности на любой момент t*;

M_{T_{0}} — прочность бетона после прекращения ее нарастания (точка 3, на рис. 5.1, б);

t* — продолжительность эксплуатации с момента начала деградации (т.е. с T0 = 10 лет);

\lambda — функция деградации (износа). Для примера, на рис. 5.1, б, соответственно:

\lambda_{4} = 0,006;

\lambda_{5} = 0,016.

5.2.2. Прочность арматуры принимается по исполнительной документации или пп. 4.2.2, если не обнаружена значительная коррозия стержней. Если на арматуре имеются толстые слоистые окислы продуктов коррозии, для начальной прочности вводится коэффициент 0,95.

Коррозия арматуры, учитываемая в расчете по площади арматуры, Fа, определяется для каждого ряда арматуры, а увеличение коррозии принимается как функция износа с момента полной карбонизации защитного слоя.

\text{И}_{\text{а}(t)} = [e^{\lambda(t - T_{k\text{б}})} - 1] \cdot 100\%. (5.2)

Если износ арматуры (Иа) превышает 60%, арматурные стержни в расчете не учитывают. За расчетную величину Fа принимается суммарная площадь арматуры в пакете с учетом коррозии.

5.2.3. Карбонизация бетона защитного слоя определяется для установления момента начала коррозии арматуры.

Вероятностная модель процесса износа бетона защитного слоя по степени его карбонизации и выщелачивания:

T_{\text{кб}} = \frac{\alpha^{2}}{\text{К}_{\text{э}}^{2}} f^{2} \cdot (\gamma_{n},V_{\alpha} \cdot V_{k\text{э}}), (5.3)

где \alpha , Кэ, V_{\alpha} , Vkэ — средние значения толщины защитного слоя и скорости процесса, коэффициенты вариации, определяемые по результатам замеров:

f \cdot (\gamma_{n},V_{\text{а}} \cdot V_{k\text{э}}) = \frac{\sqrt{1 - (\gamma_{n}^{2} \cdot V_{a}^{2})1 - (1 - \gamma_{\text{в}}^{2} \cdot V_{k\text{э}}^{2})}}{1 - \gamma_{n}^{2} \cdot V_{\text{х}}^{2}} . (5.4)

Расчеты Tкб возможно проводить по номограмме (рис. 5.2) с использованием значений Vn, Vkэ, Кэ (табл. 5.1) и \alpha .

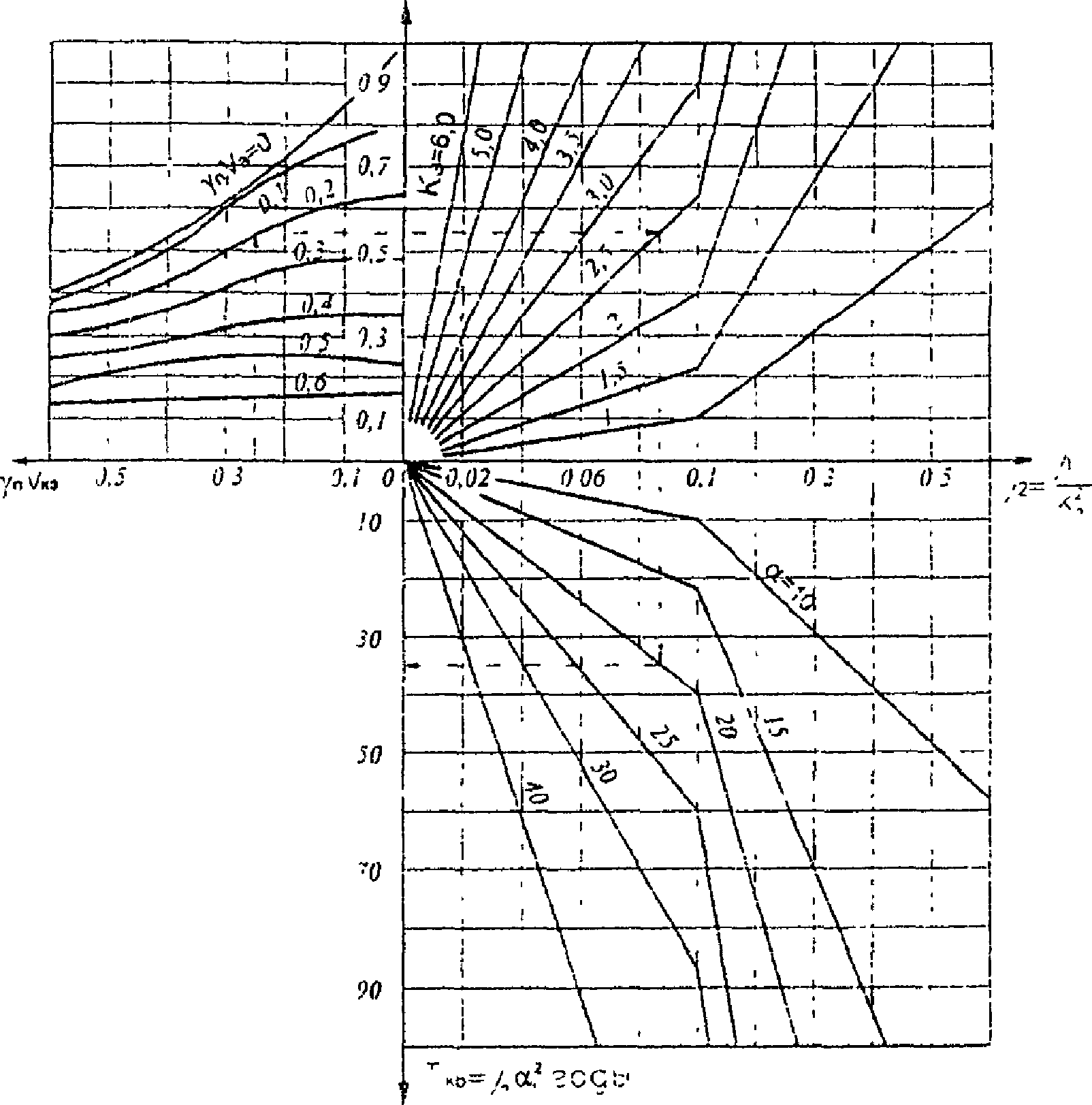

Рис. 5.2. Номограмма для определения Tкб

Обозначения, принятые в номограмме:

\alpha — средняя толщина защитного слоя бетона (мм);

Vа, Vkэ, Vx — коэффициенты вариации защитного слоя, диффузии и глубины карбонизации, соответственно;

\gamma_{n} — характеристика надежности ( \gamma_{n} = 1,645 при вероятности 0,95), квантиль;

Кэ — средняя величина эффективного коэффициента диффузии (мм/год1/2), где

\text{К}_{\text{э}} = \frac{\sum_{n = 1}^{n} a_{1}}{\sum_{i = 1}^{n} t_{1}^{0,5}} , (5.5)

где a1 — замеренная глубина карбонизации;

n — число измерений;

t1 — возраст бетона.

y_{1} = (\frac{1 - \sqrt{1 - (1 - \gamma_{n}^{2} \cdot V_{a}^{2})(1 - \gamma_{n}^{2} \cdot V_{k\text{э}}^{2})}}{1 - \gamma_{n}^{2} \cdot V_{x}^{2}})^{2}.

Изменение глубины карбонизации во времени может быть принято по линейной зависимости.

Таблица 5.1

Значения величин Кэ, Vкэ, Vа при различных условиях эксплуатации железобетонных конструкций

<*> Плотность бетона на эксплуатируемом объекте определяется по результатам испытания кернов или другими (неразрушающими) способами, по специальным методикам.

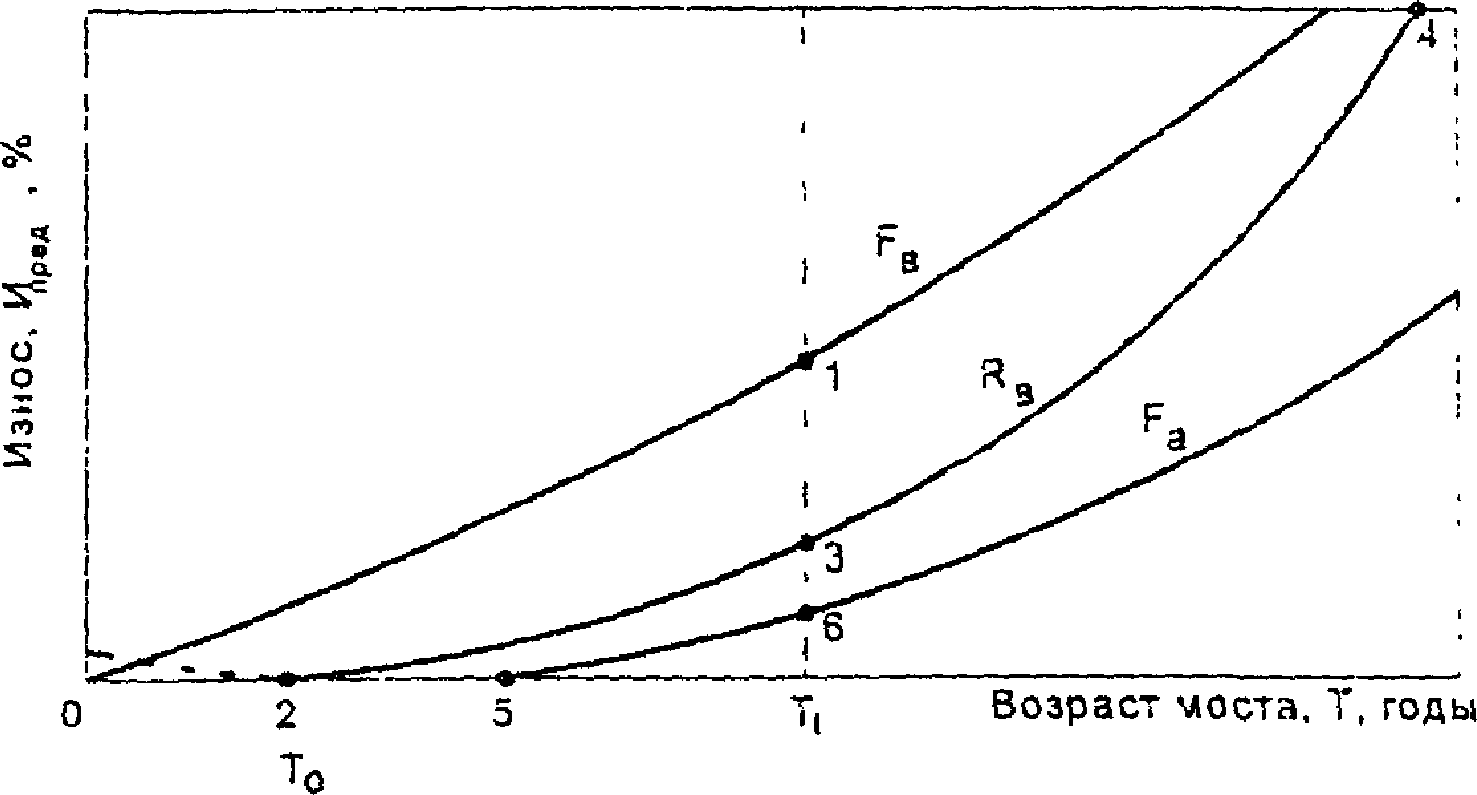

5.2.4. Геометрические параметры — толщина элементов, площадь сечений — определяются по фактическим замерам (см. пп. 4.2.5). Графическая интерпретация изменения характеристик hв, fв, Rв, Fа и Tкб через показатели износа приведена на рис. 5.3, на котором условно показано несколько характерных точек:

1 — фактическая площадь бетона на момент идентификации;

2 — прочность бетона на момент T0;

3 — уменьшенная прочность бетона на момент идентификации;

4 — предельное снижение прочности бетона (предельный износ);

5 — продолжительность карбонизации защитного слоя;

6 — зафиксированный процент коррозии арматуры на момент идентификации.

Рис. 5.3. Изменение во времени сечения бетона плиты (Fв), прочности бетона (Rв) и сечения арматуры из-за коррозии (Fа): 1 — 6 - характерные временные точки (пп. 5.2.4)

5.2.5. Количество эквивалентных годовых циклов нагружения плиты балок определяется по отношению к осевой нагрузке эталонного грузовика, Q = 12 т [10] или к осевой нагрузке А-II. При этом рассматривается состав движения на момент идентификации и на момент строительства (т.е. в прошлом).

Учет различных условий движения в прошлом дает возможность установить реальные условия нагружения, которые зависят от интенсивности движения, состава потока и максимального веса автомобиля. Если у владельца дороги отсутствуют указанные данные за прошедшие годы, допускается принимать:

Таблица 5.2

Показатели для сверхтяжелых транспортных средств

5.3. Остаточный ресурс по критерию выносливости плиты

Расчетом плиты в поперечном направлении используется для определения срока службы по потере выносливости нижней поперечной арматуры в середине плиты и верхней арматуры над балкой, а также по потере выносливости бетона в верхних волокнах середины плиты (продольные швы омоноличивания) и по низу в месте примыкания к вуту. Расчеты выполняют в соответствии с требованиями п. 4.3, но с учетом установленных фактических функций деградации материалов (п. 5.2).

Значения Tсл определяют по данным на начало эксплуатации (по начальным характеристикам материалов и начальным условиям нагружения) и по данным на время идентификации, т.е. получаем показатели Tсл,0 и T_{\text{сл},t_{1}} . По этим показателями определяют годовой процент накопления повреждений на указанное время — \omega_{0} и \omega_{t} (см. пп. 3.5.11). По этим показателям строится обобщенный график изменений Wt, используя функцию (e^{\lambda t} - 1) , и определяется остаточный ресурс Tост. Критерием достижения предельного накопления повреждений (T*) является момент достижения суммарного значения \omega_{1} по годам, величиной, равной 1,0, т.е.

\sum_{t = 1}^{T_{\text{сл}}^{*}} \omega_{1}(t) = 1 = \int_{1}^{T_{\text{сл}}^{*}} (e^{\lambda t} - 1 + \omega_{0})t. (5.6)

5.4. Остаточный ресурс по критерию продольной трещиностойкости

5.4.1. По данному критерию изменяющийся во времени ресурс предварительно напряженных конструкций вычисляют через критические коэффициенты интенсивности, К, по формуле:

\psi_{t} = \frac{\text{К}_{t1} - \text{К}_{min}}{\text{К}_{0} - \text{К}_{min}} , (5.7)

\text{К}_{t1} = \frac{R_{\text{в}t1}}{\sigma_{\text{в}t1}} ;\text{К}_{0} = \frac{R_{\text{в}0}}{\sigma_{\text{в}0}} ;\text{К}_{min} = \frac{R_{\text{в}min}}{\sigma_{\text{в}min}} , (5.8)

где \psi_{t} — ресурс прочности по критерию продольной трещиностойкости;

Кt1; К₀; Кmin — резерв (запас), рассчитываемый по параметрам СНиП [1], соответственно, на момент технической диагностики, на начало и конец эксплуатации;

Rвmin = Rв,mc₂ - см. СНиП, п. 3.24 (величина Rвmin в конце эксплуатации должна быть меньше Rв,mc2).

Формула (5.7) может быть преобразована в более удобный для расчета вид:

\psi_{t2} = \frac{R_{\text{в}t1} - \sigma_{\text{в}t1}}{R_{\text{в}0} - \sigma_{\text{в}0}} \cdot \frac{\sigma_{\text{в}0}}{\sigma_{\text{в}t1}} \geq 0,4, (5.9)

где 0,4 — пороговый уровень ресурса по показателю продольной трещиностойкости [28 - 30], определяющий работоспособность конструкций, Tр.

5.4.2. Напряжение \sigma_{\text{в}t1} вычисляют с учетом изменения во времени характеристик расчетных элементов сечения: свойства бетона плиты, стенки, нижнего пояса, напряжений в арматурных пучках, а также с учетом образования поперечных трещин, нарушения связей между элементами пролетного строения и др. По (5.9) напряжения могут определяться как в любой точке бетонного сечения, так и в любом арматурном элементе.

5.4.3. Для определения срока службы Tсл и остаточного ресурса, \Delta T , строится график изменения ресурса прочности, \psi(t) , по которому определяются все временные показатели. Пример такого графика приведен на рис. 5.4, на котором показано:

	снижение прочности бетона (Rв) — кривая 1;
	увеличение сжимающих напряжений в бетоне при сохранении проектной величины обжатия (при отсутствии и наличии трещин в бетоне) — кривая 2;
	то же, но для случая (зафиксированного при идентификации) снижения обжатия бетона плиты, дня случаев без трещин (кривая 3) или с трещинами (кривая 4);
	момент идентификации (T1 = 33 года), потеря работоспособности (Tр = 54 года) и предельный ресурс (Tсл ~ 72 года);
остаточный ресурс работоспособности \Delta T_{\text{р}} - T_{1} = 54 - 33 = 11\text{лет} .
На рис. 5.4 можно видеть зону повышенного риска, начинающуюся от первого пересечения кривых прочности бетона и напряжений (участок между Tр и Tсл).

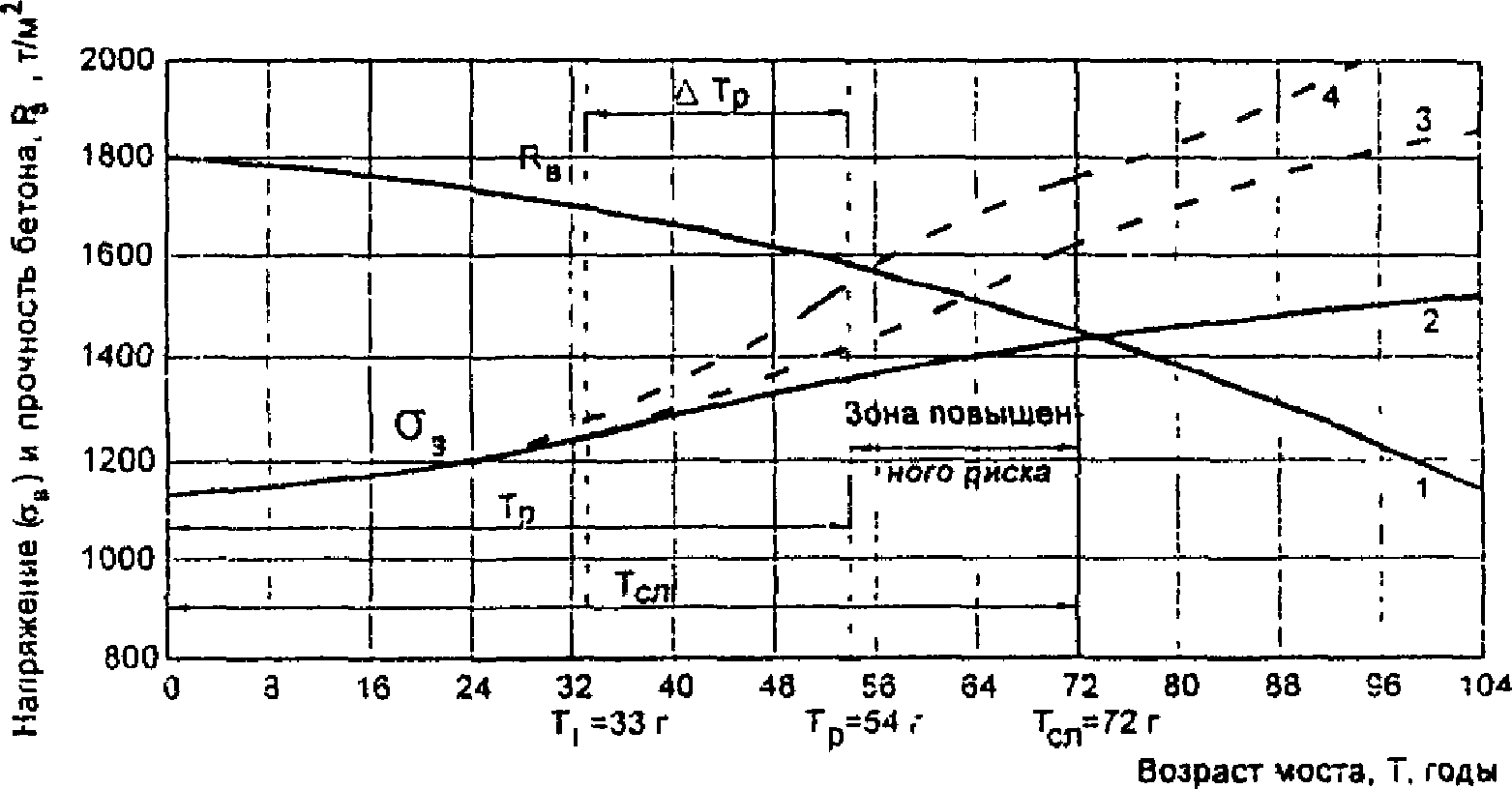

Рис. 5.4. Напряжения и прочность бетона плиты по годам эксплуатации

Для определения напряжений сечение балки разделяется на участки (блоки 1, ..., 5, рис. 5.5), в которых определяют значения \sigma с учетом фактической прочности бетона и дефектов (например, трещин) и изменившихся внешних воздействий:

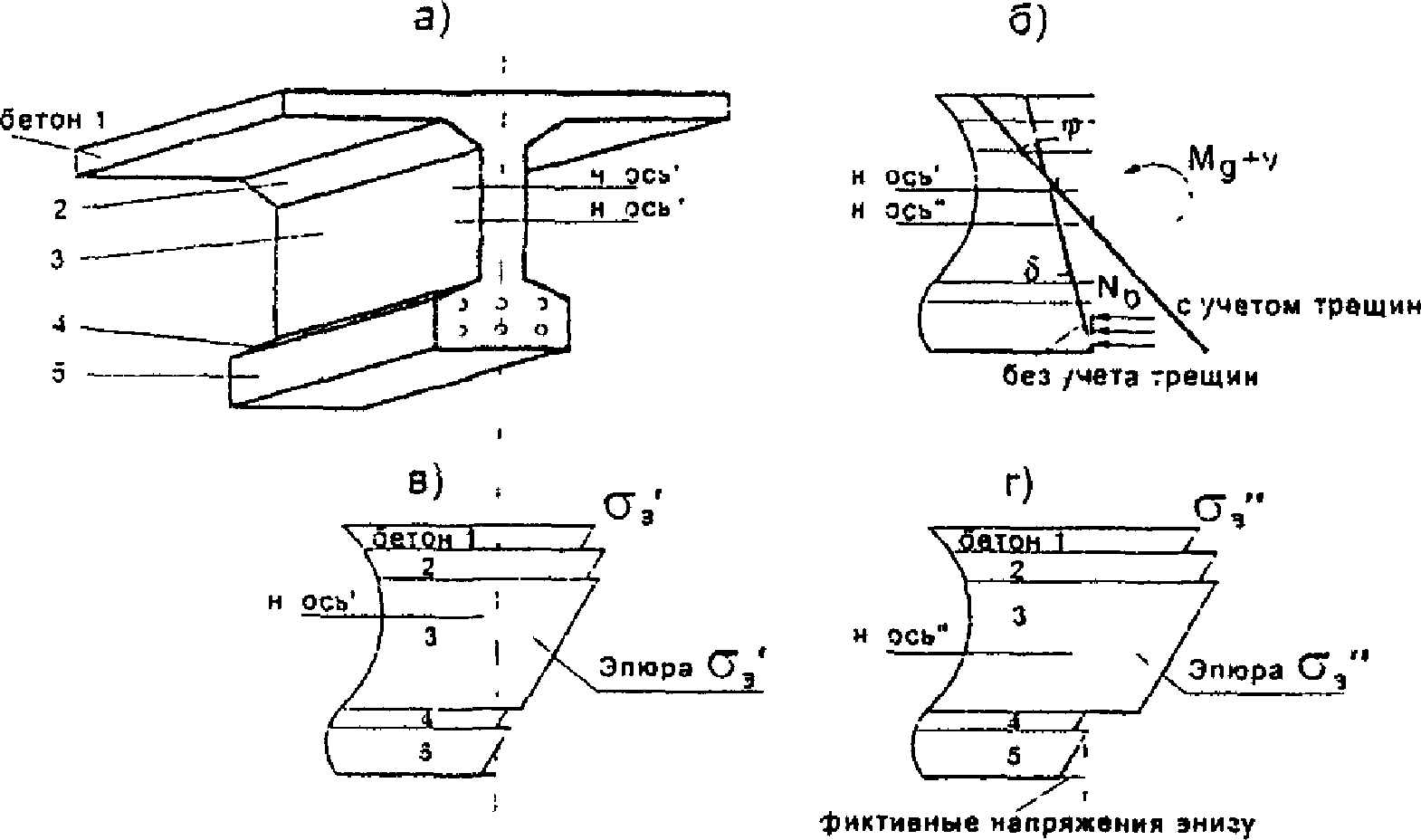

Рис. 5.5. Расчетная модель для определения нормальных напряжений: а — сечение; б — нагрузки и деформации; в и г — напряжения в бетоне, соответственно, без учета и с учетом трещин

M_{g + \nu} — изгибающий момент от постоянной и временной нагрузок;

Nр — усилие обжатия;

\varphi — угол поворота сечения.

5.5. Остаточный ресурс по критерию прочности

5.5.1. Остаточный ресурс, как и в предыдущих случаях, определяется по результатам расчета конструкций с использованием фактических характеристик материалов, упомянутых в п. 5.2. Целесообразно выполнять расчет по характерным точкам, соответствующим различному периоду эксплуатации (см. рис. 5.3), например, на момент:

• строительства;
• завершения периода приработки, T0;
• карбонизированной толщины защитного слоя, Tкб;
• идентификации, Ti;
• достижения минимально допустимой прочности бетона, (\text{Т}_{\text{В}_{min}})

	М170 (класс B12) для балок пролетных строений с обычной арматурой;
	М250 (класс B20) для балок пролетных строений с напрягаемой арматурой.

5.5.2. По результатам расчетов строится график изменения условия прочности Sвнеш <= Sвнутр, по которому определяется остаточный срок службы до потери работоспособности, Tр. Это время соответствует моменту, когда по одному из критериев условия прочности правая часть оказывается меньше левой на 30%. На рис. 5.6 этот момент соответствует пересечению кривых графика с горизонтальной линией

Sвнутр/Sвнеш = 0,7.

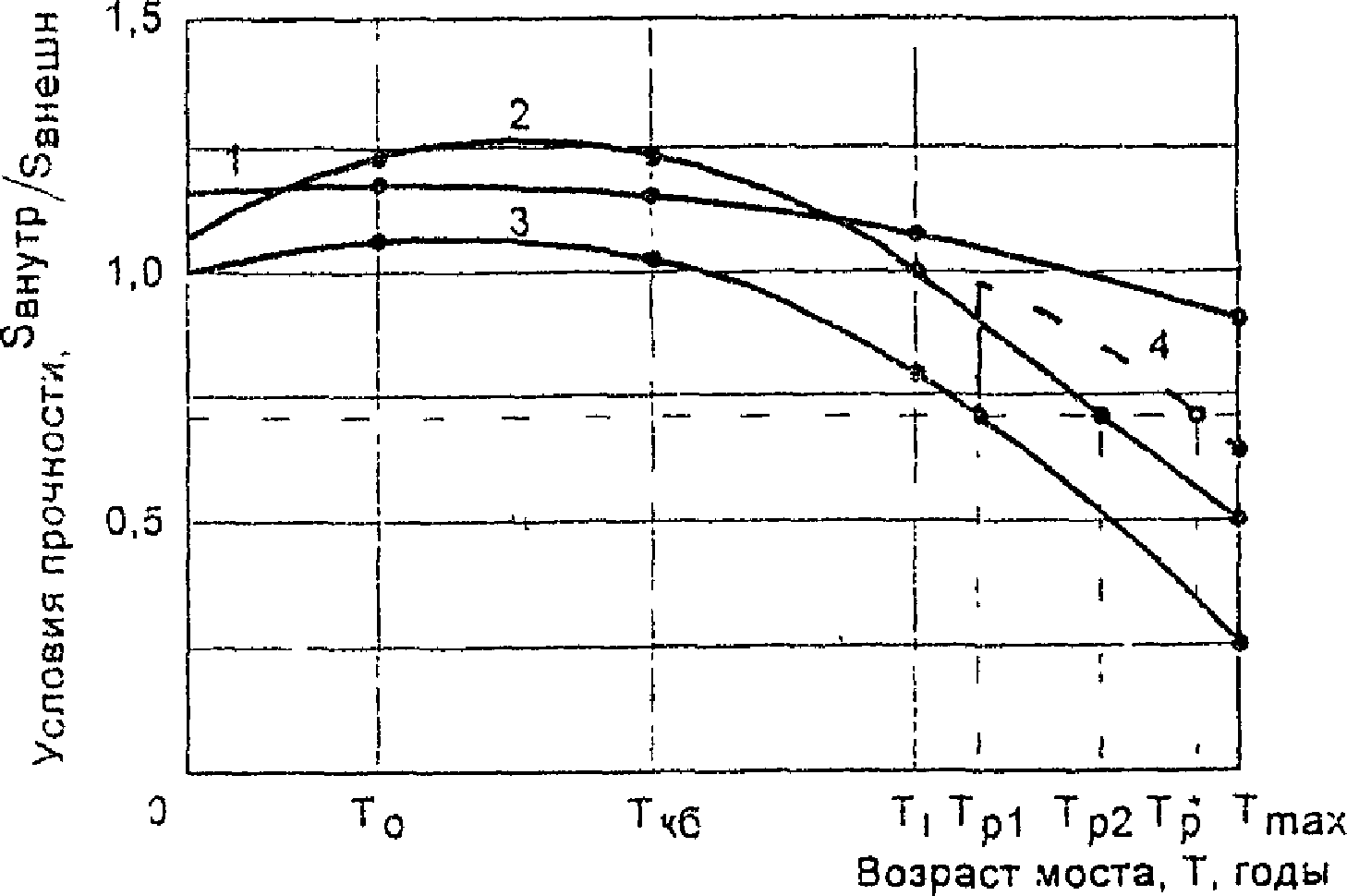

Рис. 5.6. Условный график изменения условий прочности: 1 и 2 — наклонные сечения под действием, соответственно, моментов (СНиП формулы 103 и 104) и поперечной силы (СНиП формулы 94 - 96); 3 — нормальные сечения при изгибе (СНиП формулы 54 и 51); 4 — то же, после снижения массы транспортных средств

Рассчитанный по графику остаточный ресурс по работоспособности указывает на время эксплуатации до ремонта или реконструкции моста.

5.5.3 Остаточный срок службы по прочности определяется для случаев, когда:

а) выполнен ремонт или реконструкция пролетного строения (определяется повторная работоспособность балок);

б) из-за временной невозможности выполнения скорейшего ремонта требуется ограничение условий движения: уменьшение массы нагрузок, т.е. снижение Sвнеш (расчетом определяют повторную работоспособность балок, T_{p}^{*} на рис. 5.6);

в) из-за невозможности скорейшего ремонта происходит сужение габарита проезда и, следовательно, разгрузка крайних балок (расчетом определяют остаточную работоспособность для средних, менее нагруженных балок).

5.5.4. На основании расчетов, указанных в пп. 5.5.3, определяют изменение грузоподъемности во времени, являющейся показателем одного из важнейших потребительских свойств сооружения. Изменение грузоподъемности во времени показывает, как это потребительское свойство изменилось к моменту идентификации и может изменяться в дальнейшем, а также когда будет достигнуто минимальное значение грузоподъемности, по которому устанавливается невозможность дальнейшей эксплуатации сооружения. Критерием невозможности дальнейшей эксплуатации по показателю грузоподъемности пролетного строения может быть момент снижения допустимых нагрузок до следующих величин:

Qа = 18 т — масса трехосного автомобиля, движущегося в потоке;

Qнк = 32 т — масса четырехосного одиночного транспортного средства в неконтролируемом режиме движения.

На рис. 5.7 приведен график изменения грузоподъемности пролетного строения, который показывает, что

• предельный срок службы пролетного строения по возможности пропуска автомобильной нагрузки составляет 60 лет (остаточный ресурс 30 лет);
• по одиночной нагрузке — 77 лет (остаточный ресурс 47 лет).

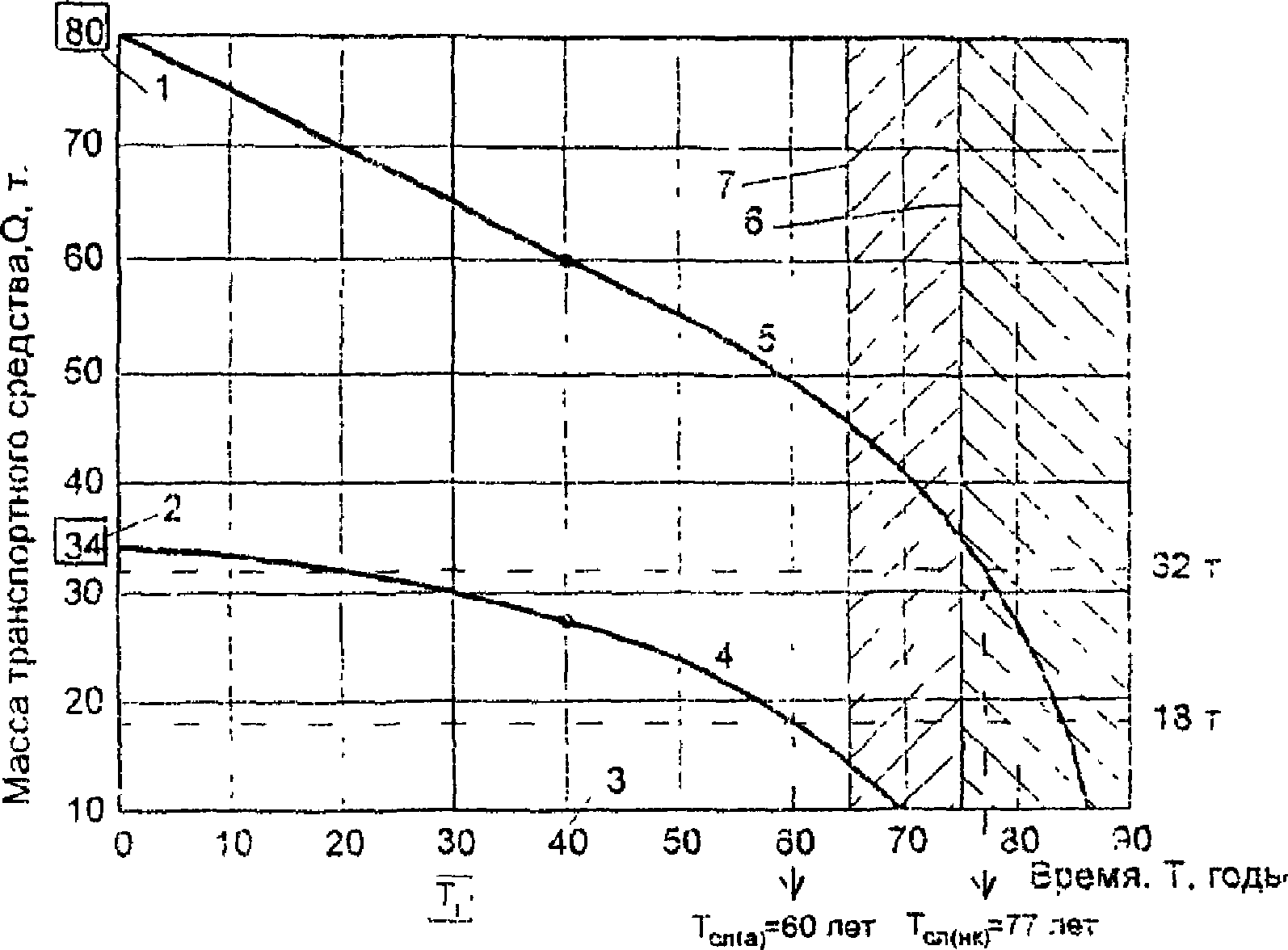

Рис. 5.7. Условный график изменения грузоподъемности пролетного строения: 1 и 2 — начальная грузоподъемность, соответственно, по одиночной и автомобильной нагрузкам; 3 — год идентификации; 4 и 5 — кривая изменений, соответственно, Qа и Qнк; 6 и 7 — момент наступления невозможности эксплуатации, соответственно, для одиночной нагрузки и для автомобилей

5.6. Прогноз срока службы по признаку выносливости хомутов над трещиной

5.6.1. Расчетом контролируются изменяющиеся во времени напряжения в хомутах и прочностные возможности арматурной стали по признаку выносливости в ситуации, когда во время эксплуатации в стенке балочных конструкций образуются наклонные трещины. Опытом эксплуатации установлено, что действующие условия расчета стенки на трещиностойкость по наклонным сечениям не исключают возможность образования таких трещин [12, 31, 32]. Вероятность их образования часто достигает 20 — 30%. Наклонная арматура и, особенно, хомуты, попавшие в сечение с трещиной, начинают работать в достаточно жестких условиях на выносливость. Рекомендации настоящей главы используются для проверки остаточного срока службы хомутов по этому критерию, если при обследовании установлено наличие косых трещин раскрытием > 0,3 мм.

5.6.2. Участок для расчетной проверки хомутов на выносливость выбирается в пределах трети крайней балки пролетного строения и, прежде всего, в местах с минимальным процентом вертикального армирования, где в пределы идентифицированной трещины попадает минимальное число хомутов. Расчетная наклонная трещина проводится в месте зафиксированной трещины (вблизи линии, перпендикулярной главным растягивающим напряжениям), на уровне центра тяжести поперечного сечения. Длина расчетной (т.е. участвующей в расчете) трещины принимается равной расстоянию между линиями примыкания верхнего и нижнего поясов.

5.6.3 Максимальные напряжения в хомутах \sigma_{S}^{max} определяют по формуле:

\sigma_{S}^{max} = \sigma_{N} + \sigma_{M}, (5.10)

где

\sigma_{N} — максимальные напряжения в хомуте, обусловленные возникающим в нем нормальным усилием от временной и постоянной нагрузок;

\sigma_{M} — то же, но вследствие изгиба хомута, вызываемого раскрытием трещины под расчетной временной нагрузкой.

Срок службы по выносливости хомутов T0 определяют по (4.3) и (4.4), принимая значение \sigma_{S}^{max} по (5.10), в которой:

\sigma_{N} = (\Delta_{c}sin\alpha + \Delta_{t}cos\alpha) \cdot \frac{E_{S}}{\alpha_{p}} ;

\sigma_{M} = (\Delta_{c}cos\alpha + \Delta_{t}sin\alpha) \frac{0,332E_{S}d}{2\xi^{2}} , (5.11)

где \alpha — угол наклона трещины по горизонтали;

ES — модуль упругости арматуры, кг/см2;

d — диаметр стержня (хомута), см;

\alpha_{p} — условная длина арматурного стержня:

\alpha_{p} = 9d (арматура периодического профиля),

\alpha_{p} = 13d (гладкая арматура);

\xi^{2} = \sqrt{\frac{4E_{S}J_{x}}{\delta}} ,

J_{x} — момент инерции сечения стержня, см4;

\delta = 120Rd ; R — марка бетона (среднее значение прочности), кг/см2;

\Delta_{c} и \Delta_{t} — величины раскрытия трещин и сдвига кромок, получаемые при испытаниях (натурных измерениях) под подвижными нагрузками с экстраполяцией на расчетную.

\sigma_{S}^{max} = \frac{N_{x}}{A_{x}} + \frac{0,016Q_{x}d}{J_{x}C} \cdot R_{S}^{B}, (5.12)

где Nх и Qх — нормальные и поперечные силы в хомуте в месте пересечения с трещиной;

Aх — площадь сечения хомута, см2;

C = \sqrt{\text{К}_{\delta}d/4E_{S}J_{x}} ,

\text{К}_{\delta} — коэффициент реактивного сопротивления бетона, принимаемый равным 12R;

ES — модуль упругости стали хомута.

5.6.5. Значения Nх и Qх вычисляются, исходя из условия, что главные растягивающие напряжения, которые до образования трещины воспринимались бетоном, полностью передаются на хомуты и продольную распределительную арматуру. При определении главных растягивающих напряжений учитывают возможные дополнительные напряжения в стенке, вызванные резким перепадом температур воздуха (п. 3.2), принимая 20-процентную вероятность появления таких температурных воздействий (т.е. с коэффициентом Sа = 2,2 в (3.7)).

5.6.6. При определении остаточного ресурса проверка хомутов по признаку выносливости выполняется от момента раскрытия наклонной трещины на величину \alpha = 0,5\text{мм} . Момент раскрытия трещины на 0,5 мм принимается по году первого упоминания об этом в материалах обследования. Если при предшествующей идентификации раскрытие трещины составляло менее 0,5 мм, а при последующей — более 0,5 мм, расчетный момент достижения \alpha_{\text{с}r} = 0,5\text{мм} определяется интерполяцией.

Приложение 1

ПЕРЕЧЕНЬ РАБОТ ПО СОДЕРЖАНИЮ И РЕМОНТУ ЖЕЛЕЗОБЕТОННЫХ ПРОЛЕТНЫХ СТРОЕНИЙ, ВВЕДЕННЫХ В КЛАССИФИКАЦИЮ РОСАВТОДОРА

А. Уход

Нормативные постоянные работы

Весенне-летне-осеннее содержание

• очистка поверхностей от грязи, наносного грунта, растительности;
• промывка опорных узлов балок;
• нанесение вертикальной разметки на низ фасадных балок путепроводов над автодорогами.

Зимнее содержание — очистка от снега, льда торцевых участков.

Надзор

	постоянный надзор — проведение осмотров каждые 10 дней;
	весенний осмотр (периодический) с составлением ведомостей дефектов и графика их устранения в рамках сверхнормативных работ по содержанию;
	осенний осмотр (текущий) с составлением ведомостей дефектов;
	ведение книги искусственного сооружения;
	уход за смотровыми устройствами.

Специальные работы по надзору

	плановая диагностика мостового сооружения (1 раз в 5 лет);
	плановое обследование (первое — через 15 лет, далее — 1 раз в 10 лет);
	наблюдение за состоянием сооружений в предремонтный период (с момента оценки «неудовлетворительно» — ежегодно, вплоть до начала ремонта);
	предпроектное обследование для составления проекта ремонта (реконструкции) сооружения;
	обследование для оценки работы сооружения;
	испытание, если необходимо выявление фактической работы сооружения.

Б. Профилактика

В. Планово-предупредительные работы

	гидрофобизация или окраска бетона конструкций (плиты, ребер балок, арок и др. элементов);
	ремонт диафрагм;
	заделка бетоном проломов в плите проезжей части с установкой дополнительной арматуры;
	устранение дефектов в элементах с установкой дополнительной арматуры и с устройством опалубки (сколы бетона глубиной до 100 мм с оголением рабочей арматуры и хомутов) на всей площади поверхности бетона пролетного строения, с предварительной очисткой металла (оголенного) от ржавчины;
	устранение дефектов в элементах без устройства опалубки (сколы защитного слоя глубиной до 30 мм) на всей площади поверхности бетона пролетного строения путем нанесения защитных покрытий (торкретирование, набрызг, полимербетон и т.д.), восстановление продольных швов омоноличивания снизу;
	ремонт (усиление) опорных участков и торцов балок (зона под деформационным швом);
	ремонт консолей плит, в том числе, с заменой бетона консоли на части ее ширины.

Г. Ремонт

	Усиление или замена отдельных балок.
	Усиление всего пролетного строения различными методами, в частности:
		добавление балок и устройство (либо без устройства) монолитной плиты;
		устройство монолитной, сборно-монолитной или сборной плиты;
		увеличение поперечной жесткости за счет устройства (усиления) диафрагм;
		повышение несущей способности балок за счет их развития или усиления внешним армированием.
	Уширение пролетного строения сооружения без увеличения числа полос движения (увеличение ширины имеющихся полос безопасности).
	Изменение статической схемы пролетных строений (устройство температурно-неразрезной системы или неразрезной системы, превращение в рамную систему и др.), требующее частичного переустройства существующих конструкций.
	Замена продольных швов омоноличивания требует частичной или полной замены элементов одежды.

Приложение 2

ОЦЕНКА ВЛИЯНИЯ ТРЕЩИН НА КОРРОЗИЮ АРМАТУРЫ

1. Источник — Инструкция по определению грузоподъемности железобетонных балочных пролетных строений эксплуатируемых автодорожных мостов. ВСН 32-89. — М.: Транспорт, 1991.

2. Извлечения из ВСН ₃₂-89 [10].

...2.15. Степень поражения арматуры коррозией устанавливают:

• при ширине раскрытия трещин 0,5 мм и более — прямым измерением со вскрытием защитного слоя выборочно, в местах расчетных сечений;
• при ширине раскрытия трещин менее 0,5 мм — косвенным методом, используя график (рис. 1) с интерполяцией в необходимых случаях, принимая при этом за момент образования трещины год постройки моста...

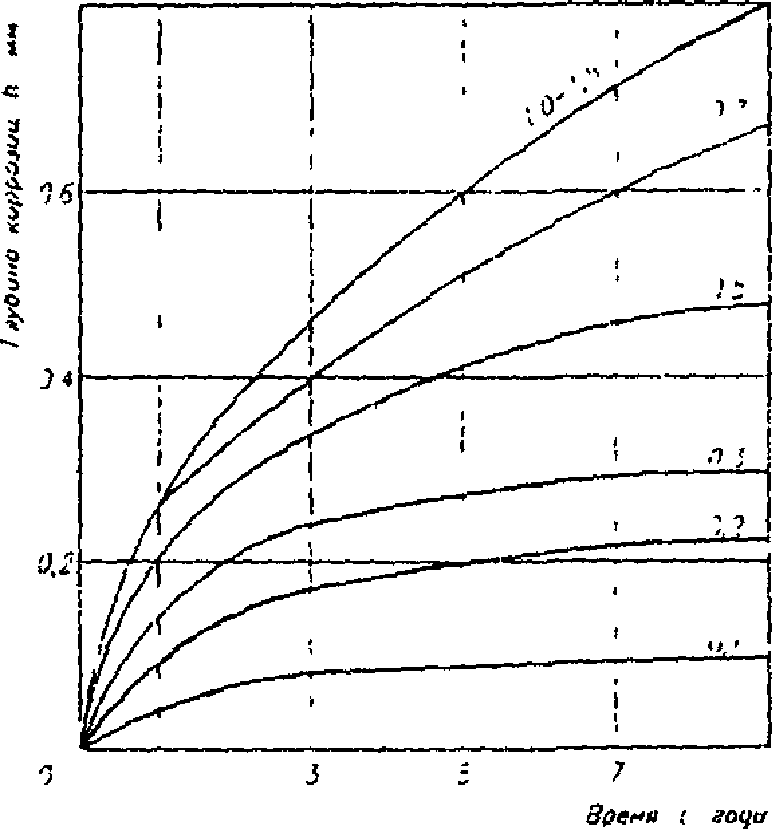

Рис. 1. Развитие коррозии арматуры в трещинах железобетонных конструкций: цифры на кривых — раскрытие трещин, мм

3. Дополнительные пояснения к графику.

Если по результатам обследования установлен момент появления трещин в конструкциях, то начало коррозии считают от этого момента. Размер трещин, указанный на графике прилагаемого рисунка, установлен по результатам измерений на поверхности бетона при толщине защитного слоя 30 мм. При толщине 20 мм или 50 мм темп коррозии (глубина h, мм), соответственно, увеличивают на 40% или уменьшают на 20% по сравнению с указанными на графике.

4. При раскрытии трещин до 0,5 мм, включительно, интерполяцию кривых допускается осуществлять для возраста конструкции до 6 лет.

Приложение 3

ПРИМЕР РАСЧЕТНОГО ПРОГНОЗИРОВАНИЯ СРОКА СЛУЖБЫ ЭКСПЛУАТИРУЕМОГО ПРОЛЕТНОГО СТРОЕНИЯ

3.1. Исходные данные

Пролетное строение — железобетонное, ребристое бездиафрагменное с балками, имеющими обычную арматуру (типовой проект 56 Д).

Расположение моста — регион Центр.

Габарит — Г-10 + 2 x 1 м, дорога III категории, число балок — 7, схема моста 3 x 15 м, общая длина L = 50 м.

Гидроизоляция — на всю ширину пролетного строения.

Возраст моста — 30 лет.

Интенсивность движения на момент идентификации — 5000 авт./сутки.

3.2. Характеристики материалов и конструкций

Образцы (керны), отобранные с проезжей части, показали:

	толщина выравнивающего слоя — 2 см;
	весь выравнивающий слой разрушен в результате размораживания;
	поверхность плиты разморожена на глубину 1 см.

Проверка прочности бетона плиты показала:

	прочность бетона на поверхности плиты на глубине более 1 см составила 300 кг/см2;
	прочность бетона на нижней поверхности плиты соответствовала марке бетона М250 в крайнем шве (снижение прочности, износ — 17%, кривая А, см. рис. 5.1, б) и М300 — в среднем шве (кривая \lambda_{4} = 0,006 , см. рис. 5.1, б);
	прочность бетона консоли соответствует марке бетона М200, т.е. износ бетона по показателю прочности составил 33%.

Прочность бетона ребер балок, после 30 лет эксплуатации, соответствовала прочности бетона следующих марок (см. рис. 5.1, а):

М₂₀₀ - фасадная поверхность под слоем шелушения;

М250 — крайняя балка с внутренней стороны;

М300 — средние балки.

Толщина бетона защитного слоя фасадных поверхностей за счет шелушения уменьшилась на 5 мм (20%). При этом оголилась арматура. Глубина карбонизации бетона на уровне основной арматуры крайнего ребра и плиты составила 40 мм (т.е. превысила начальную толщину бетона, \Delta_{\text{зсл}} = 25\text{мм} ), а в 3-х средних балках и плитах — 15 мм, в балках 2 и 6 — 30 мм.

Коррозия арматуры в ребрах крайних балок определена как 20% для нижнего ряда, 15% — для второго ряда и 5% — для третьего ряда. Общее снижение площади арматуры в каркасе Fа составило в крайних балках 12%, а в балках 2 и 6 — 5%. Коррозия нижней арматуры консоли плиты составила 25%, а в крайних продольных швах омоноличивания — 10% (табл. 1).

Таблица 1

Характеристики конструкций на разных участках

Используя требования п. 5.2, строятся графики изменения сечения бетона и прочности, карбонизации, коррозии арматуры для (плиты и балки) концевых и средних участков (рис. 1). На указанном рисунке цифрами обозначены следующие характерные точки:

Рис. 1, а	- 1, 2 и 3		на момент идентификации прочность бетона средних плит и ребер (износ = 0), ребра крайней балки с внутренней стороны и крайнего продольного шва омоноличивания (износ = 16%), консоли плиты и фасадной поверхности (износ = 33%);
	- 4		момент достижения предельно допустимой прочности бетона (М170);
Рис. 1, б	- 5		начало коррозии арматуры;
	- 6, 7, 8, 9		на момент идентификации коррозия арматуры в балках 2 и 6, в крайних продольных швах, в ребре крайних балок, по фасадной поверхности (износ, соответственно = 5, 10, 12 и 25%);
Рис. 1, в	- 10		глубина карбонизации бетона на толщину защитного слоя;
	- 11, 12, 13		на момент идентификации глубина карбонизации бетона средних балок 2 и 6, крайних балок.

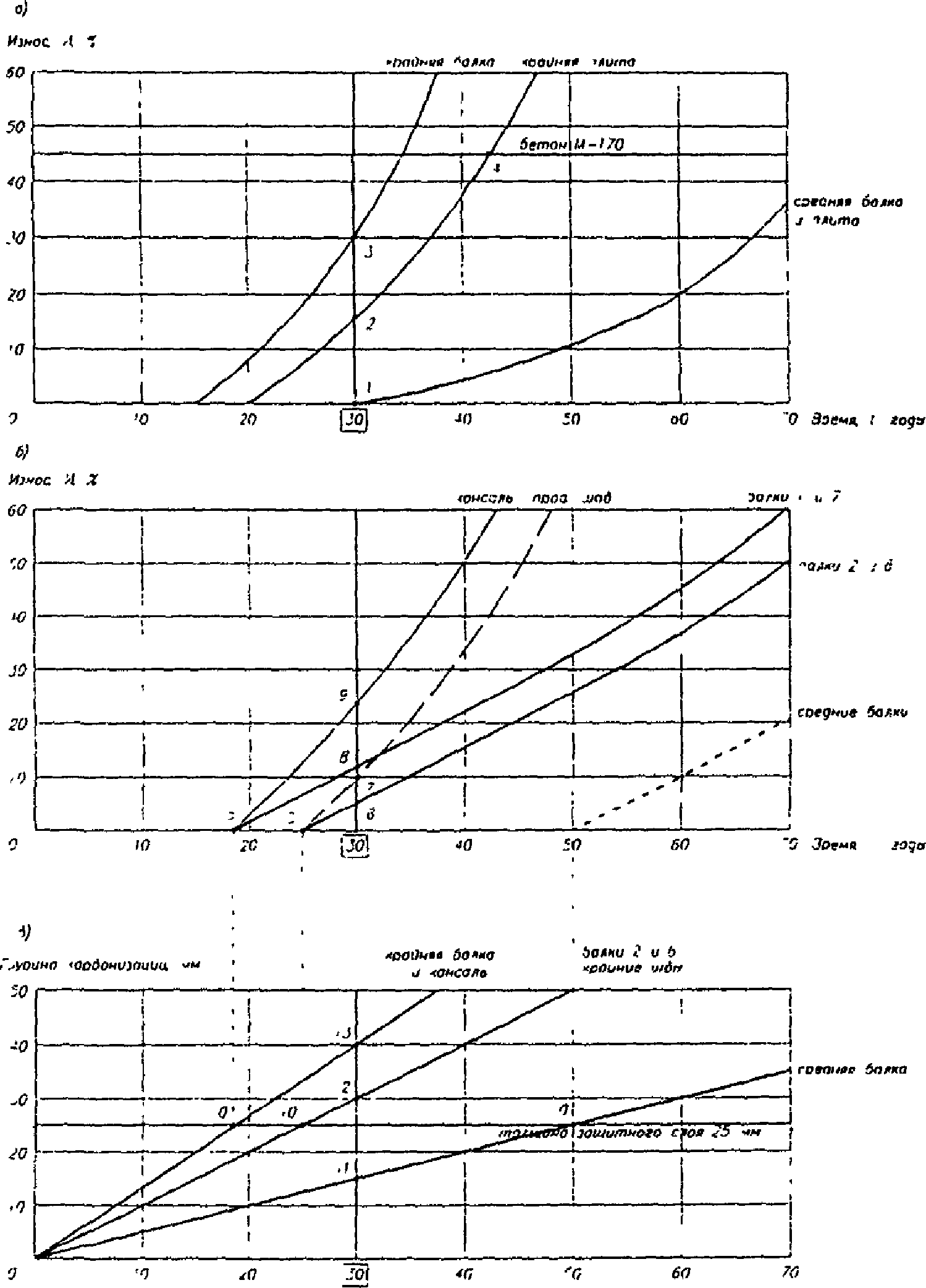

Рис. 1. Графики изменения во времени: а — марочной прочности бетона, Мв, конструкций (процент снижения по отношению к М300); б — коррозии арматуры (снижение площади Fа; в — карбонизации бетона защитного слоя, Кв, мм

3.3. Прогноз по показателю выносливости бетона плиты

Для определения проектного показателя срока службы по состоянию моста к моменту ввода его в эксплуатацию, используются рекомендации главы 4, из которых следует, что срок службы зависит от кривой усталости бетона.

Множитель в формуле (4.1)

\frac{\eta}{(1 - \gamma V_{\text{в}})^{m}} , (1)

фактически определяющий кривую усталости, отражает эквивалентность воздействия любой нагрузки. При воздействии оси с давлением 12 т (расчетное воздействие эквивалентно А-II) множитель (1) равен 1,0 и срок службы определяется как отношение N0/N1. В случае, если уровень реального воздействия вызывает напряжения в бетоне, соответствующие его прочности, то число циклов приложения нагрузки равно единице (точка 1, рис. 2). Пользуясь кривой усталости и учитывая показатель параметра кривой выносливости, m в (4.1), можем установить число эквивалентных воздействий всех автомобилей на момент t = 0 (завершение строительства) и t = 30 лет (момент идентификации). В табл. 2 приведен расчет эквивалентных нагружений для случая t = 30 лет, при интенсивности движения 5000 авт./сут. Число приведенных воздействий на мост составляет 74000 в год, или 37000 воздействий нагрузки А-II на одну полосу (равносильно воздействию нагрузки Н-30 с давлением на ось 12 т). Указанное количество воздействий определяет ежегодное накопление усталостных повреждений в бетоне, составляющее 1,85% от предельного (условный показатель срока службы 1/0,0185 = 53 года).

Аналогичный расчет на момент t = 0:

N1 = 20000 воздействий

Tсл = 100 лет

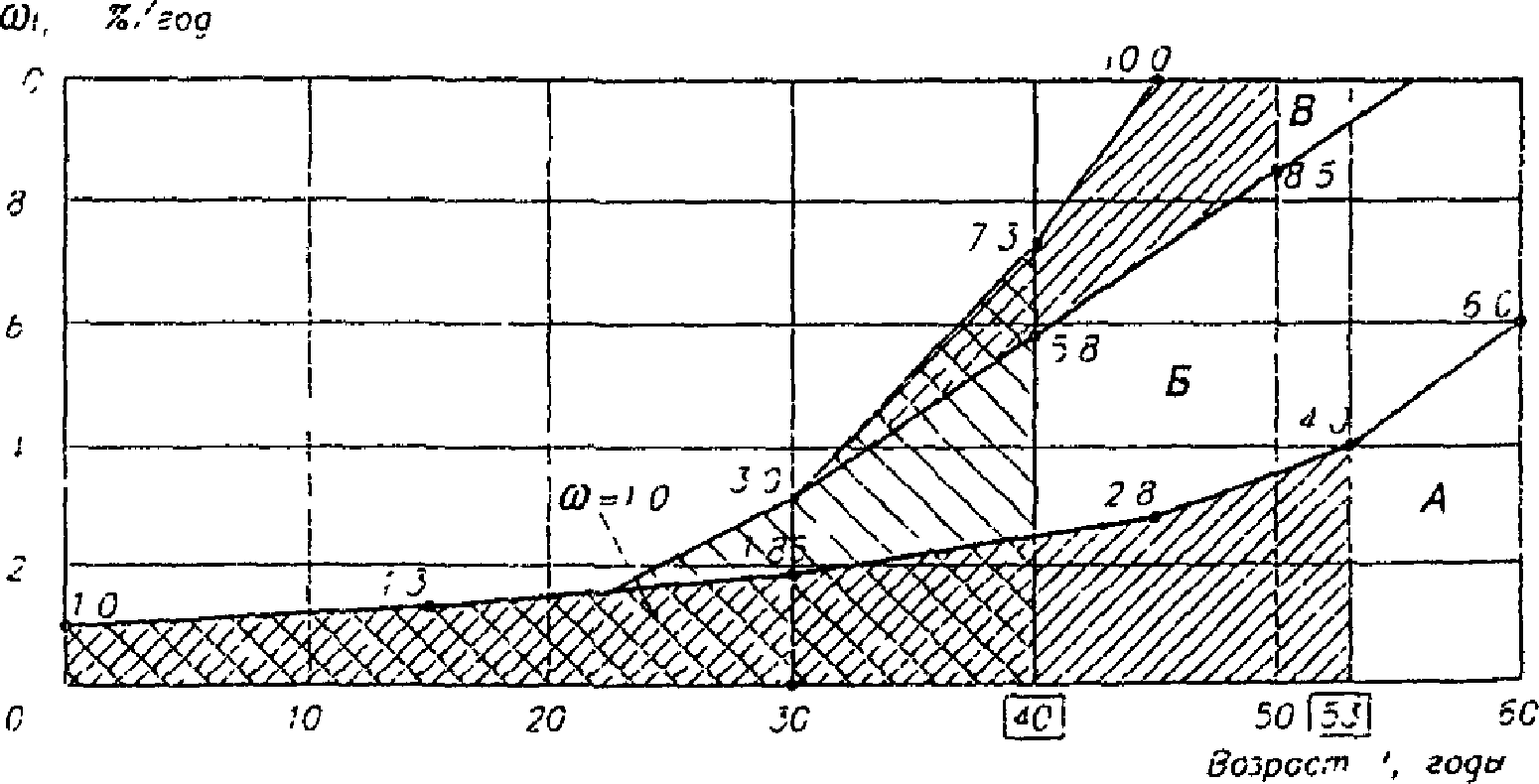

\omega_{t1} = 1/\text{Т}_{\text{сл}} = 1,0\%\text{вгод} . — ( \omega_{t1} — см. пп. 3.5.11).

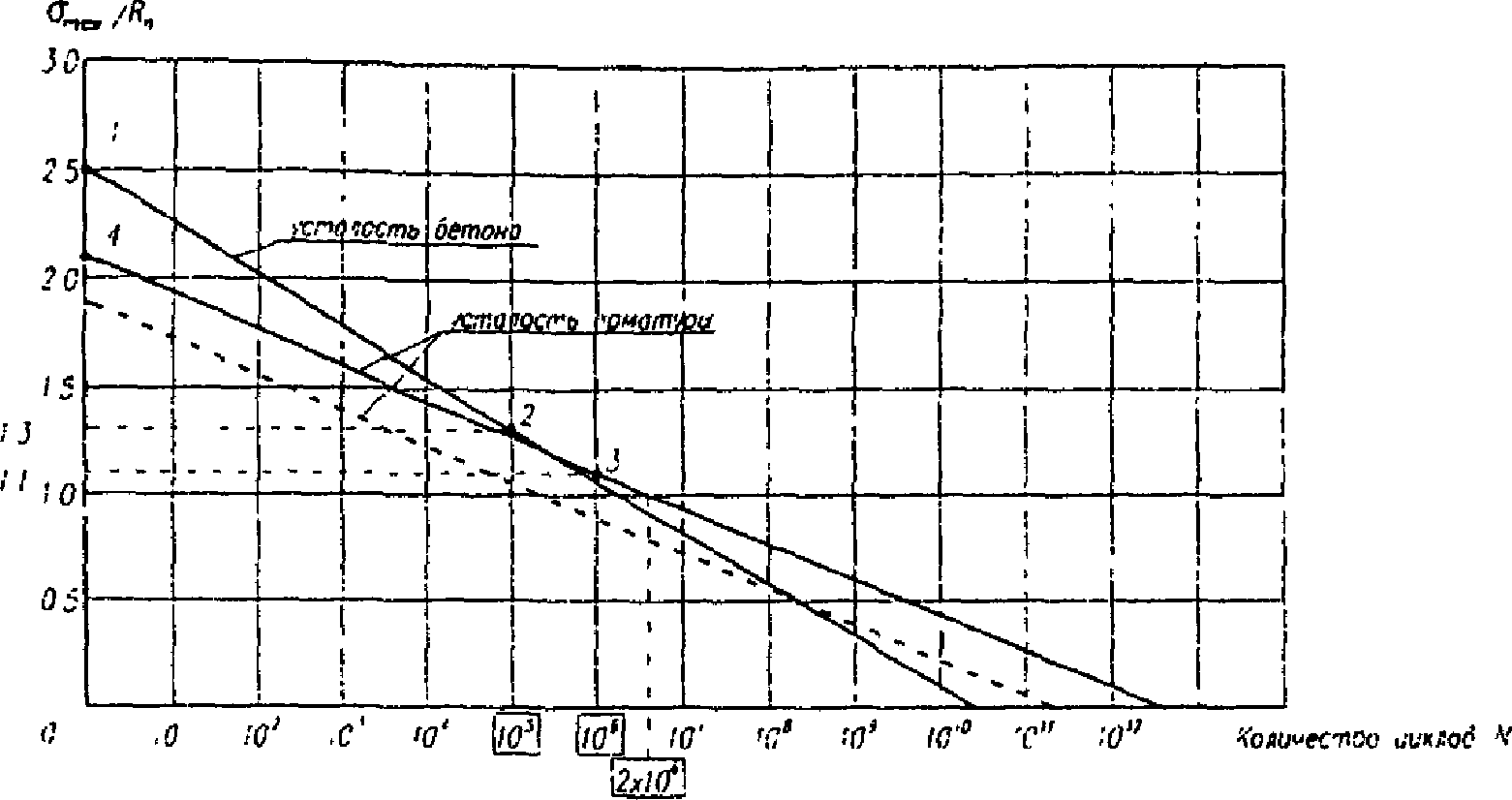

Рис. 2. График усталости бетона и арматуры

Таблица 2

Эквивалентные воздействия на бетон плиты (t = 30 лет)
