ГОСТ 27981.5-88. Медь высокой чистоты. Фотометрические методы анализа

(утв. Постановлением Госстандарта СССР от 22.12.1988 № 4443)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 27981.5-88"]:::rst
  click n0 "https://bukva.ai/docs/gost-27981-5-88" "ГОСТ 27981.5-88. Медь высокой чистоты. Фотометрические методы анализа (утв. Постановлением Госстандарта СССР от 22.12.1988 N 4443)"
  n1["ГОСТ 27981.5-2015"]:::doc
  click n1 "https://bukva.ai/docs/ferm-81-03-07-2001" "ГОСТ 27981.5-2015. Межгосударственный стандарт. Медь высокой чистоты. Фотометрические методы анализа (введен в действие Приказом Росстандарта от 17.02.2016 N 52-ст)"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 22 декабря 1988 г. № 4443

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МЕДЬ ВЫСОКОЙ ЧИСТОТЫ

ФОТОМЕТРИЧЕСКИЕ МЕТОДЫ АНАЛИЗА

Copper of high purity. Methods of photometric analysis

Срок действия с 1 января 1990 года до 1 января 2000 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

Исполнители: Б.М. Рогов, Э.Н. Гадзалов, И.И. Лебедь, Л.Н. Щипанова, В.П. Красноносов, Л.Н. Васильева, Н.И. Молоствова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.12.1988 № 4443.

3. Срок первой проверки — 1994 г.

Периодичность проверки — 5 лет.

4. Стандарт соответствует международным стандартам: ИСО 1810 в части определения никеля; ИСО 2543 в части определения марганца; ИСО 3220 в части определения мышьяка; ИСО 4741 в части определения фосфора; ИСО 5959 в части определения висмута.

5. Введен впервые.

6. Ссылочные нормативно-технические документы

Настоящий стандарт устанавливает фотометрические методы определения компонентов в меди высокой чистоты, приведенных в табл. 1.

Таблица 1

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1. Общие требования к методам анализа и требования безопасности при выполнении анализа по ГОСТ 27981.0.

2. ФОТОМЕТРИЧЕСКИЙ МЕТОД ОПРЕДЕЛЕНИЯ ВИСМУТА

Метод основан на измерении оптической плотности при длине волны 420 — 450 нм окрашенного йодидного комплекса висмута, образованного в солянокислом растворе в присутствии винной кислоты и восстановителя.

Висмут предварительно выделяют на гидроксиде железа.

2.1. Аппаратура, реактивы, растворы

Спектрофотометр или фотоэлектроколориметр любого типа.

Механический встряхиватель любого типа.

Весы лабораторные аналитические любого типа 2-го класса точности с погрешностью взвешивания по ГОСТ 24104.

Стаканы Н-1-250, Н-1-100 ТХС по ГОСТ 25336.

Колбы конические Кн-2-250 ТХС по ГОСТ 25336.

Воронки конические В-36-80 ХС по ГОСТ 25336.

Колбы мерные 2-50-2, 2-500-2, 2-1000-2 по ГОСТ 1770.

Пипетки 2-2-1, 2-2-5, 2-2-50, 6-2-5, 6-2-10 по ГОСТ 20292.

Кислота азотная по ГОСТ 4461 или кислота азотная особой чистоты по ГОСТ 11125, разбавленная 1:1.

Кислота соляная по ГОСТ 3118, разбавленная 1:1.

Кислота винная по ГОСТ 5817, раствор 250 г/дм3.

Аммиак водный по ГОСТ 3760, растворы 1:1, 1:99.

Кислота аскорбиновая, свежеприготовленный раствор 50 г/дм3.

Порошок железный по ГОСТ 9849, раствор 10 г/дм3, навеску железа массой 1,0 г растворяют при нагревании в 10 — 15 см3 соляной кислоты. После охлаждения раствор помещают в мерную колбу вместимостью 100 см3 и доводят водой до метки.

Калий йодистый по ГОСТ 4232, свежеприготовленный раствор 200 г/дм3.

Олово двухлористое, раствор 200 г/дм3 в соляной кислоте (1:1).

Висмут по ГОСТ 10928.

2.2. Подготовка к проведению анализа

2.2.1 Приготовление стандартных растворов

Раствор А: Навеску висмута массой 0,100 г растворяют в 5 — 10 см3 азотной кислоты, нагревают до удаления оксидов азота. Охлаждают и помещают в мерную колбу вместимостью 1000 см3, приливают 65 см3 азотной кислоты и доводят водой до метки.

1 см3 раствора А содержит 0,1 мг висмута.

Раствор Б: отбирают 25 см3 раствора А и помещают в мерную колбу вместимостью 250 см3, приливают 5 см3 азотной кислоты и доводят водой до метки.

1 см3 раствора Б содержит 0,01 мг висмута. Раствор пригоден для применения в течение 5 ч.

2.2.2 Построение градуировочного графика

В конические колбы вместимостью 250 см3 помещают 0,0; 1,0; 2,0; 3,0; 4,0 и 5,0 см3 стандартного раствора Б, что соответствует 0,0; 0,01; 0,02; 0,03; 0,04 и 0,05 мг висмута и добавляют по 5 см3 азотной кислоты, 20 см3 соляной кислоты. Растворы нагревают и выпаривают до объема 3 — 5 см3. Затем приливают 5 см3 раствора железа, 100 — 120 см3 воды, нагревают до температуры 60 — 70 °С и приливают аммиак до перехода меди в аммиачный комплекс и после этого еще 5 см3. Продолжают нагревание в течение 5 — 7 мин и оставляют раствор до коагуляции осадка в теплом месте плиты.

Осадок гидроксидов фильтруют на неплотный фильтр и промывают его 3 — 5 раз горячим аммиаком, разбавленным 1:99. Осадок с фильтра смывают в колбу, в которой проводили осаждение, и растворяют в 15 — 20 см3 горячей соляной кислоты, разбавленной 1:1. Разбавляют полученный раствор водой до объема 80 — 100 см3 и вновь осаждают гидроксиды аммиаком. Осадок фильтруют на тот же фильтр и промывают 3 — 4 раза горячим аммиаком, разбавленным 1:99. Воронку с фильтром помещают над колбой, в которой проводили осаждение, и растворяют осадок в 10 — 15 см3 горячей соляной кислоты, разбавленной 1:1, промывают фильтр 2 — 3 раза горячей водой. Фильтр отбрасывают. Фильтрат упаривают до объема 10 см3, после охлаждения его помещают в мерную колбу вместимостью 25 см3, добавляют 4 см3 раствора винной кислоты, 5 см3 раствора йодистого калия, 1,0 — 1,5 см3 раствора аскорбиновой кислоты и доводят водой до метки.

Измеряют оптическую плотность растворов через 10 — 15 мин на спектрофотометре или фотоэлектроколориметре при длине волны 420 — 450 нм в кювете с оптимальной толщиной слоя. Раствором сравнения служит вода.

По полученным значениям оптических плотностей и соответствующим им концентрациям висмута строят градуировочный график.

2.3. Проведение анализа

Навеску меди массой 2,000 г помещают в стакан вместимостью 400 см3, приливают 25 — 30 см3 азотной кислоты и накрывают стеклом. Оставляют без нагревания до прекращения бурной реакции выделения оксидов азота. Затем стекло снимают, обмывают его водой над стаканом, добавляют 20 — 25 см3 соляной кислоты и выпаривают раствор при нагревании до объема 3 — 5 см3.

Приливают в стакан 80 — 100 см3 воды и 5 см3 раствора железа. Нагревают и далее продолжают анализ, как описано в п. 2.2.2.

Массу висмута определяют по градуировочному графику.

2.4. Обработка результатов

2.4.1 Массовую долю висмута (X) в процентах вычисляют по формуле

X = \frac{(m_{1} - m_{2}) \cdot 100}{m \cdot 10^{6}} ,

где m_{1} — масса висмута в растворе анализируемой пробы, найденная по градуировочному графику, мкг;

m_{2} — масса висмута в растворе контрольного опыта, мкг;

m — масса навески меди, г.

2.4.2. Абсолютные допускаемые расхождения результатов двух параллельных определений при доверительной вероятности Р = 0,95 при анализе пробы меди ( d_{n} — показатель сходимости) и результатов анализа одной и той же пробы, полученных в двух лабораториях, а также в одной лаборатории, но в различных условиях (D — показатель воспроизводимости), не должны превышать значений, приведенных в табл. 2.

Таблица 2

2.4.3. Контроль правильности результатов анализа осуществляют по стандартным образцам состава меди.

Результаты анализа пробы считаются правильными, если воспроизведенная массовая доля компонента в стандартном образце отличается от аттестованной характеристики не более чем на значение 0,71D, приведенное в методике анализа.

2.4.4. Допускается контроль правильности результатов анализа проводить методом добавок. Массу добавки (объем стандартного раствора) выбирают таким образом, чтобы аналитический сигнал определяемого компонента увеличился в 2 — 3 раза по сравнению с данным аналитическим сигналом в отсутствии добавки.

Результаты анализа проб считаются правильными, если найденная величина добавки отличается от введенной ее величины не более чем на 0,71 \sqrt{D_{1}^{2} + D_{2}^{2}} , где D_{1} и D_{2} — допускаемое расхождение двух результатов анализа для пробы и пробы с добавкой.

За окончательный результат анализа проб принимают результат, удовлетворяющий требованиям пп. 2.4.2 - 2.4.4.

3. ФОТОМЕТРИЧЕСКИЙ МЕТОД ОПРЕДЕЛЕНИЯ МАРГАНЦА

Метод основан на измерении оптической плотности окрашенного комплексного соединения семивалентного марганца при длине волны 530 нм.

3.1. Аппаратура, реактивы, растворы

Спектрофотометр или фотоэлектроколориметр любого типа.

Колба мерная 2-100(1000)-2 по ГОСТ 1770.

Колба коническая Кн-1-250-14/23 ТС по ГОСТ 25336.

Кислота азотная по ГОСТ 4461 или кислота азотная особой чистоты по ГОСТ 11125 и разбавленная 1:1, 1:3.

Кислота серная по ГОСТ 4204, разбавленная 1:4.

Калий йоднокислый, раствор 50 г/дм3 в азотной кислоте, разбавленной 1:3.

Натрий азотистокислый по ГОСТ 4197, раствор 20 г/дм3 свежеприготовленный.

Марганец, металлический по ГОСТ 6008.

3.2. Подготовка к анализу

3.2.1 Приготовление стандартных растворов

Раствор А: навеску марганца массой 0,100 г растворяют в 10 — 15 см3 азотной кислоты, разбавленной 1:1, при нагревании до удаления оксидов азота. Охлаждают, помещают в мерную колбу вместимостью 1000 см3 и доводят водой до метки.

1 см3 раствора А содержит 0,1 мг марганца.

Раствор Б: 10 см3 раствора А помещают в мерную колбу вместимостью 100 см3, добавляют 1 см3 азотной кислоты, разбавленной 1:1, и доводят водой до метки.

1 см3 раствора Б содержит 0,01 мг марганца.

Раствор В: 50 см3 раствора Б помещают в мерную колбу вместимостью 100 см3, приливают 0,5 см3 азотной кислоты, разбавленной 1:1, и доводят водой до метки.

1 см3 раствора В содержит 0,005 мг марганца.

3.2.2 Построение градуировочного графика

В стаканы вместимостью 250 см3 помещают последовательно 0,0; 1,0; 2,0; 5,0 см3 стандартного раствора В и 1,0; 2,0; 3,0; 4,0 и 5,0 см3 стандартного раствора Б, что соответствует 0,0; 0,005; 0,010; 0,025; 0,100; 0,200; 0,300; 0,400; 0,500 мг марганца. Во все стаканы добавляют воды до объема 20 см3, затем кипятят 5 мин.

В кипящий раствор вводят 5 см3 раствора йоднокислого калия и продолжают кипячение еще в течение 5 мин. Затем стакан помещают на кипящую водяную баню и выдерживают 20 мин.

После охлаждения помещают раствор в мерную колбу вместимостью 50 см3 и доводят водой до метки (основной раствор).

Оптическую плотность растворов измеряют на спектрофотометре при длине волны 530 нм или фотоэлектроколориметре со светофильтром, имеющим длину волны, соответствующую максимуму светопропускания при 520 — 540 нм в кювете с толщиной слоя 20 или 30 мм.

Раствором сравнения служит часть основного раствора пробы, в которой семивалентный марганец восстанавливают до двухвалентного прибавлением 1 — 2 капель раствора азотистокислого натрия.

По полученным значениям оптических плотностей растворов и соответствующим им концентрациям марганца строят градуировочный график в прямоугольных координатах.

3.3. Проведение анализа

Навеску меди массой 2,000 г (при массовой доле марганца от 0,0002 до 0,001%) или 1,000 г (при массовой доле марганца от 0,001 до 0,005%) помещают в стакан (или колбу) вместимостью 250 см3, приливают 20 — 25 см3 азотной кислоты и кипятят до удаления оксидов азота и растворения навески. Раствор упаривают до половины и далее продолжают, как описано в п. 3.2.2.

Массу марганца определяют по градуировочному графику.

3.4. Обработка результатов

3.4.1 Массовую долю марганца (X) в процентах вычисляют по формуле

X = \frac{(m_{1} - m_{2}) \cdot 100}{m \cdot 1000} ,

где m_{1} — масса марганца в растворе анализируемой пробы, найденная по градуировочному графику, мг;

m_{2} — масса марганца в растворе контрольного опыта, мг;

m — масса навески меди, г.

3.4.2. Абсолютные допускаемые расхождения результатов двух параллельных определений при анализе пробы при доверительной вероятности Р = 0,95 ( d_{n} — показатель сходимости) и результатов анализа одной и той же пробы, полученных в двух лабораториях, а также в одной лаборатории, но в различных условиях (D — показатель воспроизводимости), не должны превышать значений, приведенных в табл. 3.

Таблица 3

3.4.3. Контроль правильности результатов анализа проводят в соответствии с пп. 2.4.3, 2.4.4.

4. СПЕКТРОФОТОМЕТРИЧЕСКИЙ МЕТОД ОПРЕДЕЛЕНИЯ КОБАЛЬТА

Метод основан на измерении оптической плотности при длине волны 410 нм окрашенного соединения кобальта с 1-нитрозо-2-нафтолом после экстракции его толуолом и предварительного отделения меди на металлическом алюминии.

4.1. Аппаратура, реактивы, растворы

Спектрофотометр любого типа.

Весы лабораторные аналитические типа ВЛР или аналогичные 2-го класса точности с погрешностью взвешивания по ГОСТ 24104.

Колба коническая Кн-2-250-18 ТХС по ГОСТ 25336.

Воронка делительная ВД-1-250(100) ХС по ГОСТ 25336.

Цилиндр 1-5(10) по ГОСТ 1770.

Колба мерная 2-100(500)-2 по ГОСТ 1770.

Пипетка 5-2-1(2) по ГОСТ 20292.

Пипетка 7-2-5(10) по ГОСТ 20292.

Стекла покровные.

Кислота азотная по ГОСТ 4461 (прокипяченная до удаления оксидов азота), разбавленная 1:1.

Кислота соляная по ГОСТ 3118 и раствор 4 моль/дм3.

Кислота уксусная по ГОСТ 61.

Кислота лимонная по ГОСТ 3652, раствор 250 г/дм3.

Калия гидроксид по ГОСТ 24363, растворы 5 и 50 г/дм3.

Алюминий гранулированный особой чистоты.

Хлороформ по ГОСТ 20015.

Толуол по ГОСТ 5789, х.ч.

1-нитрозо-2-нафтол по ГОСТ 7756, раствор 0,5 г/дм3: навеску реагента массой 0,25 г растворяют в 50 см3 раствора гидроксида калия 50 г/дм3, помещают в мерную колбу вместимостью 500 см3, приливают 100 см3 уксусной кислоты, разбавляют водой до метки и перемешивают.

Водорода пероксид по ГОСТ 10929 (стабилизированный продукт).

Медь по ГОСТ 859, не содержащая кобальта.

4.2. Подготовка к анализу

4.2.1 Приготовление стандартных растворов

Раствор А: навеску металлического кобальта массой 0,100 г растворяют в 20 см3 смеси азотной и соляной кислот (в соотношении 1:3) при нагревании до удаления оксидов азота. Затем выпаривают до влажных солей. Приливают 10 см3 соляной кислоты и выпаривают досуха. Обработку соляной кислотой повторяют еще 2 раза.

Сухой остаток растворяют в 30 — 50 см3 горячей воды, охлаждают, помещают в мерную колбу вместимостью 100 см3 и доводят водой до метки.

1 см3 раствора А содержит 1 мг кобальта.

Раствор Б: 5 см3 раствора А помещают в мерную колбу вместимостью 500 см3 и доводят водой до метки.

1 см3 раствора Б содержит 0,01 мг кобальта.

Раствор В, свежеприготовленный: 10 см3 раствора Б помещают в мерную колбу вместимостью 100 см3 и доводят водой до метки.

1 см3 раствора В содержит 0,001 мг кобальта.

Раствор Г, свежеприготовленный: 10 см3 раствора В помещают в мерную колбу вместимостью 100 см3 и доводят водой до метки.

1 см3 раствора Г содержит 0,0001 мг кобальта.

4.2.2 Построение градуировочного графика

4.2.2.1 При массовой доле кобальта от 0,00002 до 0,0001%

К двум навескам катодной меди массой по 1,000 г (для каждой из точек градуировочного графика) прибавляют 2,0; 3,0; 4,0; 5,0 и 10,0 см3 стандартного раствора Г, что соответствует 0,0002; 0,0003; 0,0004; 0,0005 и 0,0010 мг кобальта и далее проводят все операции, как указано в п. 4.3.1.

По полученным значениям оптической плотности и соответствующим им концентрациям кобальта строят градуировочный график.

4.2.2.2 При массовой доле кобальта от 0,0001 до 0,005%

К двум навескам катодной меди массой по 1,000 г (для каждой из точек градуировочного графика) прибавляют 1,0; 5,0 см3 стандартного раствора В и 1,0; 2,5; 5,0 см3 стандартного раствора Б, что соответствует 0,001; 0,005; 0,010; 0,025; 0,050 мг кобальта. Далее проводят все операции, как указано в п. 4.3.1.

4.3. Проведение анализа

4.3.1. Навеску меди массой 1,000 г помещают в стакан (коническую колбу) вместимостью 250 см3, приливают 15 см3 азотной кислоты, разбавленной 1:1, и нагревают до растворения навески и удаления оксидов азота. Раствор упаривают на плите с асбестом до объема 2 см3 и затем трижды обрабатывают соляной кислотой порциями по 10 см3 для полного удаления оксидов азота, выпаривая дважды до влажных солей, а последний раз — досуха. К сухому остатку прибавляют 100 см3 воды и нагревают до растворения солей.

В раствор вводят 7 — 8 гранул металлического алюминия, общая масса которых составляет от 3,5 до 4,0 г, и нагревают при 80 — 90 °С в течение 2 — 3 ч до полного выделения меди (раствор должен быть прозрачным без голубого оттенка).

После цементации меди раствор декантацией переносят в стакан вместимостью 100 см3, осторожно обмывают стенки колбы и выделившуюся медь водой, присоединяя промывные воды к основному раствору так, чтобы медь не попала в раствор, и упаривают на асбесте до объема 20 — 30 см3.

После охлаждения к раствору прибавляют при перемешивании смесь 5 см3 раствора лимонной кислоты и 10 см3 раствора 1-нитрозо-2-нафтола (смесь готовят перед прибавлением для каждой пробы). Раствор нейтрализуют таблетированным гидроксидом калия до рН 4,0 — 4,5, нагревают до кипения и прибавляют 0,3 см3 пероксида водорода. Стакан накрывают покровным стеклом, раствор кипятят в течение 10 мин и охлаждают затем до комнатной температуры.

Раствор переносят в делительную воронку вместимостью 100 см3, прибавляют 10 см3 толуола и экстрагируют в течение 2 мин. Экстракт промывают 10 см3 раствора соляной кислоты 4 моль/дм3 в течение 1 мин, затем 10 см3 раствора гидроксида калия 50 г/дм3 в течение 1 мин и затем дважды по 10 см3 раствора гидроксида калия 5 г/дм3 в течение 1 мин. Экстракт сливают в сухую пробирку и измеряют оптическую плотность на спектрофотометре при длине волны 410 нм в кювете с толщиной слоя 20 мм. Раствором сравнения служит толуол.

4.3.2 Проведение контрольного опыта

Медь, выделившуюся на алюминии, свободную от кобальта, растворяют в азотной кислоте, разбавленной 1:1. Раствор упаривают до объема 2 — 3 см3 и далее повторяют все операции, как указано в п. 4.3.1.

4.4. Обработка результатов

4.4.1 Массовую долю кобальта ( X_{1} ) в процентах вычисляют по формуле

X_{1} = \frac{(m_{1} - m_{2}) \cdot 100}{m \cdot 10^{6}} ,

где m_{1} — масса кобальта в растворе анализируемой пробы, мкг;

m_{2} — масса кобальта в растворе контрольного опыта, мкг;

m — масса навески меди, г.

4.4.2. Абсолютные допускаемые расхождения результатов двух параллельных определений при доверительной вероятности Р = 0,95 ( d_{n} — показатель сходимости) и результатов анализа одной и той же пробы, полученных в двух лабораториях, а также в одной лаборатории, но в различных условиях (D — показатель воспроизводимости), не должны превышать значений, приведенных в табл. 4.

Таблица 4

4.4.3. Контроль правильности результатов анализа проводят в соответствии с пп. 2.4.3, 2.4.4.

5. МЕТОДЫ ОПРЕДЕЛЕНИЯ МЫШЬЯКА

5.1. Фотометрический метод

Метод основан на фотометрировании окрашенного мышьяково-молибденового комплекса. Мышьяк предварительно выделяют аммиаком осаждением его совместно с гидроксидом железа и последующей экстракцией мышьяка четыреххлористым углеродом.

5.1.1 Аппаратура, реактивы, растворы

Спектрофотометр или фотоэлектроколориметр.

Стакан высокий или низкий вместимостью 400, 250 см3 по ГОСТ 25336.

Воронки делительные БД-1-250 ХС вместимостью 250 и 1000 см3 по ГОСТ 25336.

Колбы конические Кн-1-250(400)-14/23 ТС или ТХС по ГОСТ 25336.

Колбы мерные вместимостью 50, 100, 200 см3 по ГОСТ 1770.

Пипетки 2-2-10, 4-2-2, 7-2-5 по ГОСТ 20292.

Колба Кьельдаля по ГОСТ 25336.

Воронка Бюхнера по ГОСТ 9147.

Кислота азотная особой чистоты по ГОСТ 11125 или по ГОСТ 4461, перегнанная, разбавленная 1:1.

Кислота серная по ГОСТ 4204, разбавленная 1:3 и 1:10, растворы с молярной концентрацией 0,5 и 3 моль/дм3.

Кислота соляная особой чистоты по ГОСТ 14261, плотностью 1,19 г/см3 и разбавленная 1:1, раствор с молярной концентрацией 9 моль/дм3. Кислоту очищают от мышьяка: навеску йодистого калия массой 10 г растворяют в 500 см3 соляной кислоты и переносят раствор в делительную воронку вместимостью 1000 см3, прибавляют 25 см3 четыреххлористого углерода, встряхивают в течение 2 мин. Органический слой после отстаивания отбрасывают. К раствору в делительной воронке прибавляют еще 25 см3 четыреххлористого углерода и встряхивают 2 мин. Органический слой отбрасывают. Очистку кислоты проводят перед применением.

Калий йодистый по ГОСТ 4232.

Углерод четыреххлористый по ГОСТ 20288, перегнанный.

Спирт этиловый ректификованный технический по ГОСТ 18300.

Аммоний молибденовокислый по ГОСТ 3765, раствор 10 г/дм3 в растворе серной кислоты 3 моль/дм3. Реактив перед применением дважды перекристаллизовывают из спиртового раствора: навеску соли массой 70 г растворяют в 400 см3 горячей воды и дважды фильтруют через плотный фильтр. К фильтрату добавляют 250 см3 этилового спирта и выдерживают в течение 1 ч при комнатной температуре, после чего кристаллы отсасывают на воронке Бюхнера. Полученный молибденовокислый аммоний растворяют и снова перекристаллизовывают. Кристаллы вновь отсасывают на воронке Бюхнера, промывают 2 — 3 раза этиловым спиртом порциями по 20 — 30 см3, после чего кристаллы высушивают на воздухе.

Гидразин сернокислый по ГОСТ 5841, раствор 1,5 г/дм3.

Гидразин молибдатный раствор: к 50 см3 раствора молибденовокислого аммония прибавляют 5 см3 раствора гидразина и разбавляют водой до объема 100 см3; готовят перед применением.

Квасцы железоаммонийные, раствор 100 г/дм3: навеску соли массой 10 г помещают в стакан вместимостью 250 см3, приливают 5 см3 азотной кислоты и 70 см3 воды. Нагревают до растворения навески, охлаждают и фильтруют раствор через фильтр средней плотности. Фильтр отбрасывают, а фильтрат разбавляют водой до объема 100 см3.

Натрий углекислый 10-водный по ГОСТ 84, насыщенный раствор.

Натрий гидроксид по ГОСТ 4328, раствор с молярной концентрацией 1 моль/дм3.

Калий марганцовокислый по ГОСТ 20490, раствор с молярной концентрацией 0,06 моль/дм3.

Аммоний хлористый по ГОСТ 3773, раствор 20 г/дм3.

Титан треххлористый по ГОСТ 311, раствор 400 г/дм3.

Титан.

Раствор сернокислого титана: 2,0 г титана растворяют в 40 см3 серной кислоты, разбавленной 1:3, в колбе Кьельдаля с обратным холодильником. После растворения добавляют серной кислоты, разбавленной 1:10, до объема 1000 см3. Раствор хранят в атмосфере углекислого газа.

Ангидрид мышьяковистый по ГОСТ 1973.

5.1.2 Подготовка к анализу

5.1.2.1 Приготовление стандартных растворов

Раствор А: навеску мышьяковистого ангидрида массой 0,0266 г помещают в мерную колбу вместимостью 200 см3, приливают 2 см3 раствора гидроксида натрия и 50 см3 воды, перемешивают до растворения навески. После этого добавляют 3 см3 серной кислоты молярной концентрации 0,5 моль/дм3 и доводят водой до метки.

1 см3 раствора А содержит 0,1 мг мышьяка.

Раствор Б: отбирают 10 см3 раствора А и помещают в мерную колбу вместимостью 100 см3 и доводят водой до метки.

1 см3 раствора Б содержит 0,01 мг мышьяка.

5.1.2.2 Построение градуировочного графика

В мерные колбы вместимостью 50 см3 помещают 0,0; 0,5; 1,0; 1,5; 2,0; 2,5 и 3,0 см3 стандартного раствора Б, что соответствует 0,00; 0,005; 0,010; 0,015; 0,020; 0,025 и 0,030 мг мышьяка. В каждую колбу приливают по 40 см3 воды и прибавляют все реактивы в том же порядке, как указано в п. 5.1.3. Раствором сравнения служит раствор, не содержащий мышьяк.

По полученным значениям оптических плотностей и соответствующим массовым долям мышьяка строят градуировочный график в прямоугольных координатах.

5.1.3 Проведение анализа

Навеску меди массой, указанной в табл. 5, помещают в стакан или коническую колбу вместимостью 500 см3 и приливают азотной кислоты, разбавленной 1:1, в количестве, указанном в табл. 5. Нагревают до растворения навески и удаления оксидов азота.

Таблица 5

К полученному раствору приливают 100 см3 воды, добавляют 1 см3 раствора железоаммонийных квасцов, нагревают до 60 — 70 °С и осаждают мышьяк и гидроксид железа раствором углекислого натрия. Раствор с осадком доводят до кипения и оставляют при температуре 40 — 50 °С на 20 мин до коагуляции осадка.

Осадок фильтруют на фильтр средней плотности и промывают 3 — 4 раза раствором хлористого аммония. Затем осадок растворяют на фильтре в 25 см3 соляной кислоты, разбавленной 1:1, промывают фильтр 2 — 3 раза горячей водой. К фильтрату приливают 100 см3 воды, нагревают до 60 — 70 °С и вновь осаждают мышьяк и гидроксид железа. Осадок фильтруют через тот же фильтр и промывают 3 — 4 раза горячей водой.

Растворяют осадок на фильтре в 25 см3 соляной кислоты, разбавленной 1:1, собирая фильтрат в стакан, в котором велось осаждение. Фильтр промывают 3 — 4 раза горячей водой и отбрасывают.

В фильтрате восстанавливают железо и мышьяк, прибавляя по каплям раствор сернокислого или хлористого титана до обесцвечивания раствора и затем еще 1 — 2 капли.

Раствор помещают в делительную воронку вместимостью 250 см3, приливают трехкратный объем очищенной соляной кислоты, добавляют 30 см3 четыреххлористого углерода и экстрагируют в течение 2 мин. После отстаивания органический слой сливают в другую делительную воронку, а в первую добавляют еще 15 см3 четыреххлористого углерода и повторяют экстракцию.

Объединенные органические экстракты промывают 20 см3 соляной кислоты с молярной концентрацией 9 моль/дм3 в течение 20 с, затем к органическому слою приливают 15 см3 воды и проводят реэкстракцию мышьяка в течение 2 мин. Отделяют органический слой и повторяют реэкстракцию в тех же условиях.

Водные слои сливают в мерную колбу вместимостью 50 см3, добавляют по каплям раствор марганцовокислого калия до получения устойчивой розовой окраски, которую затем разрушают, приливая по каплям раствор гидразина. В колбу добавляют 4 см3 свежеприготовленного гидразин-молибдатного раствора и помещают колбу в кипящую водяную баню на 15 мин.

Затем раствор охлаждают и доводят водой до метки. Измеряют оптическую плотность при длине волны 610 нм в кювете с оптимальной толщиной слоя. Раствором сравнения служит вода.

5.1.4 Обработка результатов

5.1.4.1 Массовую долю мышьяка (X) в процентах вычисляют по формуле

X = \frac{(m_{1} - m_{2}) \cdot 100}{m \cdot 1000} ,

где m_{1} — масса мышьяка в растворе анализируемой пробы, найденная по градуировочному графику, мг;

m_{2} — масса мышьяка в растворе контрольного опыта, мг;

m — масса навески меди, г.

5.1.4.2. Абсолютные допускаемые расхождения результатов двух параллельных определений при анализе пробы при доверительной вероятности Р = 0,95 ( d_{n} — показатель сходимости) и результатов анализа одной и той же пробы, полученных в разных лабораториях, а также в одной лаборатории, но в различных условиях (D — показатель воспроизводимости), не должны превышать значений, приведенных в табл. 6.

Таблица 6

5.2. Колориметрический метод

Метод основан на визуальном сравнении интенсивности окраски соединения мышьяковистого водорода с бромистой ртутью после восстановления мышьяка металлическим цинком.

5.2.1 Материалы, реактивы, растворы

Бумага бромнортутная: навеску бромистой ртути массой 2,5 г растворяют в 50 см3 этилового спирта, в раствор погружают на 1 ч обеззоленные фильтры, после этого высушивают полученную бромнортутную бумагу на стекле и хранят в склянке из темного стекла. Бумага пригодна в течение 30 суток. Для сохранения окраски бумаги ее обрабатывают: дважды погружают на 1 мин в этиловый спирт, затем на 1 мин в диэтиловый эфир и сушат на воздухе. Затем кружок бумаги погружают на несколько секунд в горячий парафин (~80 °С). Обработанные парафином бумажки хранят в темном месте.

Вата медицинская гигроскопическая по ГОСТ 5556, пропитанная раствором уксуснокислого свинца. Предварительно вату обезжиривают обработкой диэтиловым эфиром в течение 30 мин. Хранят в склянке из темного стекла с притертой пробкой.

Кислота азотная по ГОСТ 4461 и разбавленная 1:2, 1:1.

Кислота соляная по ГОСТ 3118.

Аммиак водный по ГОСТ 3760 и разбавленный 1:99.

Соль закиси железа и аммония двойная сернокислая (соль Мора) по ГОСТ 4208, или квасцы железоаммонийные, раствор 20 г/дм3.

Олово двухлористое, раствор 200 г/дм3 в соляной кислоте (1:1).

Эфир диэтиловый медицинский.

Кислота уксусная по ГОСТ 61, 30%-ный раствор.

Свинец уксуснокислый по ГОСТ 1027, раствор 40 г/дм3: к навеске соли добавляют соответствующий объем воды и по каплям раствор уксусной кислоты до осветления раствора.

Цинк гранулированный по ГОСТ 3640.

Натрия гидроксид по ГОСТ 4328, раствор 100 г/дм3.

Спирт этиловый ректификованный технический по ГОСТ 18300.

Ангидрид мышьяковистый по ГОСТ 1973.

Бромид ртути.

5.2.2 Подготовка к анализу

5.2.2.1 Приготовление стандартных растворов

Раствор А: 0,1320 г мышьяковистого ангидрида помещают в стакан вместимостью 100 см3, приливают 10 см3 раствора гидроксида натрия, перемешивают до растворения навески. Переносят раствор в мерную колбу вместимостью 1000 см3 и доводят водой до метки.

1 см3 раствора А содержит 0,1 мг мышьяка.

Раствор Б: аликвотную часть 10 см3 раствора А помещают в мерную колбу вместимостью 100 см3 и доводят водой до метки.

1 см3 раствора Б содержит 0,01 мг мышьяка.

Раствор В: аликвотную часть 10 см3 раствора Б помещают в мерную колбу вместимостью 100 см3 и доводят водой до метки.

1 см3 раствора В содержит 0,001 мг мышьяка.

5.2.2.2 Приготовление шкалы

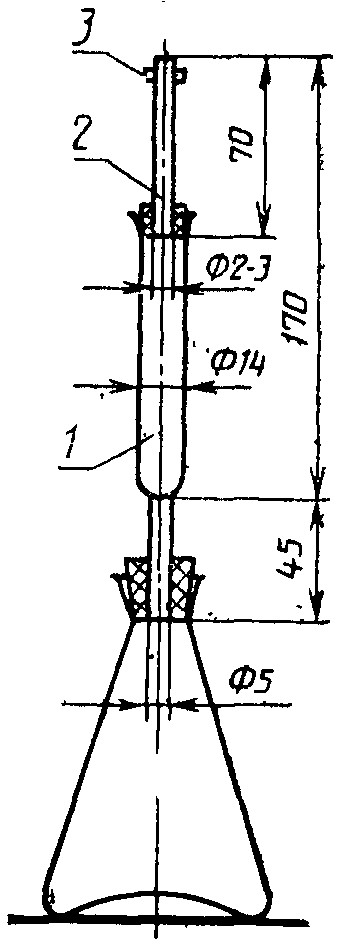

В прибор для отгонки (черт.) помещают 1, 2, 3, 4, 5 и 6 см3 стандартного раствора В, добавляют по 7 см3 соляной кислоты и вводят 2 см3 раствора соли Мора или железоаммонийных квасцов, 1 см3 раствора двухлористого олова, 5 г цинка. Быстро закрывают пробкой с насадкой и выдерживают в темном месте 50 — 60 мин. Бромнортутные бумажки шкалы хранят в темном месте.

1 — стеклянная трубка диаметром 14 мм, заполненная ватой или бумагой, пропитанной раствором уксуснокислого свинца, и вставленная в пробку; 2 — стеклянная трубка диаметром 2 — 3 мм, на верхний конец которой помещен кружок бромнортутной бумаги диаметром 10 мм, затем кружок фильтровальной бумаги диаметром 15 — 20 мм и плотно прижато резиновым кольцом; 3 — два зажима, навинчивающихся друг на друга и выполненных из органического стекла

5.2.3 Проведение анализа

Навеску меди массой 3,00 г помещают в коническую колбу вместимостью 250 — 300 см3, растворяют в 50 см3 азотной кислоте, разбавленной 1:1, при нагревании до удаления оксидов азота. Затем приливают 150 см3 воды и кипятят.

Вводят 3 см3 раствора соли Мора (или железоаммонийных квасцов) и осаждают гидроксиды аммиаком. Дают осадку скоагулироваться и фильтруют его через фильтр средней плотности, промывают 5 — 6 раз аммиаком, разбавленным 1:99. Затем осадок смывают в колбу, в которой проводили осаждение, и растворяют в соляной кислоте, промывают фильтр 2 — 3 раза горячей водой. Повторяют осаждение гидроксидов аммиаком. Фильтруют через тот же фильтр и промывают горячим аммиаком, разбавленным 1:99, до исчезновения на фильтре следов меди. Разворачивают фильтр и растворяют осадок в 10 см3 соляной кислоты, разбавленной 1:1, промывают 5 — 6 раз горячей водой, помещая фильтрат в колбу, в которой проводилось осаждение. Разбавляют водой до объема 50 см3, прибавляют 5 г цинка и быстро закрывают пробкой с насадкой, в которой помещена вата, пропитанная уксуснокислым свинцом; оставляют в темном месте на 50 — 60 мин.

Массу мышьяка находят по шкале, которую готовят один раз в две недели и обязательно при смене реактивов, одновременно с проведением анализа.

5.2.4 Обработка результатов

5.2.4.1 Массовую долю мышьяка (X) в процентах вычисляют по формуле

m — масса навески меди, г.

5.2.4.2. Расхождения результатов двух параллельных определений и двух анализов не должны превышать значений, приведенных в табл. 6.

5.2.4.3. Контроль правильности результатов анализа проводят в соответствии с пп. 2.4.3, 2.4.4.

6. ФОТОМЕТРИЧЕСКИЙ МЕТОД ОПРЕДЕЛЕНИЯ КРЕМНИЯ

Метод основан на измерении оптической плотности при длине волны 750 — 800 нм окрашенного синего комплекса кремния с аммонием молибденовокислым.

6.1. Аппаратура, реактивы, растворы

Установка для электролиза.

Весы лабораторные аналитические любого типа 2-го класса точности с погрешностью взвешивания по ГОСТ 24104.

Электроды платиновые сетчатые по ГОСТ 6563.

рН-метр.

Чаши и тигли платиновые по ГОСТ 6563.

Колбы мерные вместимостью 50, 100, 250 см3 по ГОСТ 20292.

Кислота серная по ГОСТ 4204, разбавленная 1:1.

Кислота азотная особой чистоты по ГОСТ 11125, разбавленная 2:1, 1:1, 1:2.

Аммиак водный по ГОСТ 3760.

Кислота лимонная по ГОСТ 3652, раствор 500 г/дм3.

Аммоний молибденовокислый по ГОСТ 3765, дважды перекристаллизованный; раствор 100 г/дм3, содержащий 25 см3 аммиака в 500 см3 раствора.

Олово двухлористое, раствор 10 г/дм3 в соляной кислоте, разбавленной 1:1.

Натрия гидроксид по ГОСТ 4328.

Кремния диоксид по ГОСТ 9428, прокаленный при 1000 °С до постоянной массы.

Индикаторная бумага типа «Рифан», содержащая значения рН от 1,0 до 1,4.

6.2. Подготовка к анализу

6.2.1 Приготовление стандартных растворов

Раствор А: навеску двуокиси кремния массой 0,0856 г помещают в платиновый тигель и сплавляют с 1,0 г углекислого натрия при температуре 900 — 1000 °С. Сплав выщелачивают горячей водой, охлаждают, помещают в мерную колбу вместимостью 1000 см3 и доводят водой до метки.

1 см3 раствора А содержит 0,04 мг кремния.

Раствор Б: 10 см3 раствора А помещают в мерную колбу вместимостью 100 см3 и доводят до метки водой.

1 см3 раствора Б содержит 0,004 мг кремния: раствор готовят перед применением, хранят в посуде из полиэтилена.

6.2.2 Построение градуировочного графика

В мерные колбы вместимостью 50 см3 помещают 0,0; 0,5; 1,0; 2,0; 5,0 и 10,0 см3 стандартного раствора Б, что соответствует 0,0; 0,002; 0,004; 0,008; 0,020 и 0,040 мг кремния. В каждую колбу приливают до объема 15 — 20 см3 воды и нейтрализуют аммиаком или азотной кислотой до рН 1,2 — 1,4 (по индикаторной бумаге или на рН-метре). Затем приливают 2 см3 раствора лимонной кислоты и дают растворам постоять еще 5 мин. После этого в колбы добавляют по 5 см3 раствора молибденовокислого аммония, по 0,2 см3 раствора двухлористого олова и доводят водой до метки.

Измеряют оптическую плотность раствора на спектрофотометре или фотоэлектроколориметре при длине волны 750 — 800 нм в кювете с оптимальной толщиной слоя. Раствором сравнения служит раствор контрольного опыта. По полученным значениям строят градуировочный график в прямоугольных координатах.

6.3. Проведение анализа

Навеску меди массой 2,00 г (при массовой доле кремния до 0,002%) или 0,50 г (при массовой доле кремния свыше 0,002%) помещают в стакан вместимостью 250 см3, приливают 20 см3 азотной и 5 см3 серной 1:1 кислот, накрывают стакан стеклом и оставляют без нагревания до прекращения выделения оксидов азота. Стекло снимают, обмывают его водой над стаканом и раствор нагревают до растворения навески. Затем приливают 150 — 180 см3 воды, нагревают раствор до температуры 40 °С, погружают в раствор платиновые сетчатые электроды и проводят электролиз в течение 2 — 2,5 ч при плотности тока 2 — 3 А/дм2, напряжение 2,2 — 2,5 В при перемешивании.

Когда раствор обесцветится, электроды вынимают, промывают водой, а электролит упаривают до объема 10 — 15 см3. Охлаждают, добавляют воды до объема 20 см3 и нейтрализуют аммиаком или азотной кислотой, разбавленной 2:1, до значения рН 1,2 — 1,4 (по индикаторной бумаге, затем проверяют на рН-метре). Приливают 2 см3 лимонной кислоты и дают постоять 5 мин. Раствор переводят в мерную колбу вместимостью 50 см3, приливают 5 см3 раствора молибденовокислого аммония, 0,2 см3 paстворa двухлористого олова и доводят водой до метки.

Измеряют оптическую плотность раствора на спектрофотометре или фотоэлектроколориметре при длине волны 750 — 800 нм в кювете с оптимальной толщиной слоя. Раствором сравнения служит раствор контрольного опыта.

Массу кремния определяют по градуировочному графику.

6.4. Обработка результатов

6.4.1 Массовую долю кремния (X) в процентах вычисляют по формуле

X = \frac{m_{1} \cdot 100}{m \cdot 1000} ,

где m_{1} — масса кремния в растворе анализируемой пробы, найденная по градуировочному графику, мг;

m — масса навески меди, г.

6.4.2. Абсолютные допускаемые расхождения результатов двух параллельных определений при анализе пробы при доверительной вероятности Р = 0,95 ( d_{n} -показатель сходимости) и результатов анализа одной и той же пробы, полученных в двух лабораториях, а также в одной лаборатории, но в различных условиях (D — показатель воспроизводимости), не должны превышать значений, приведенных в табл. 7.

Таблица 7

6.4.3. Контроль правильности результатов анализа проводят в соответствии с пп. 2.4.3, 2.4.4.

7. ЭКСТРАКЦИОННО-ФОТОМЕТРИЧЕСКИЙ МЕТОД ОПРЕДЕЛЕНИЯ НИКЕЛЯ

Метод основан на измерении оптической плотности окрашенного комплексного соединения никеля с диметилглиоксимом при длине волны 520 — 540 нм. Медь предварительно отделяют электролизом.

7.1. Аппаратура, реактивы, растворы

Спектрофотометр или фотоэлектроколориметр любого типа.

Установка для электролиза.

Электроды платиновые сетчатые по ГОСТ 6563.

рН-метр.

Колбы мерные 2-50-2, 2-100-2, 2-250-2, 2-500-2, 2-1000-2 по ГОСТ 1770.

Пипетки 7-2-5, 2-2-25 по ГОСТ 20292.

Кислота серная по ГОСТ 4204.

Кислота соляная по ГОСТ 3118, раствор 0,5 моль/дм3.

Смесь кислот для растворения: смешивают 500 см3 серной кислоты с 1250 см3 воды, после охлаждения добавляют 350 см3 азотной кислоты и перемешивают.

Аммиак водный по ГОСТ 3760, разбавленный 1:1, 2:98.

Натрия гидроксид по ГОСТ 4328, раствор 40 моль/дм3.

Диметилглиоксим по ГОСТ 5828, раствор 10 г/дм3 в этиловом спирте и такой же в растворе гидроксида натрия.

Спирт этиловый ректификованный технический по ГОСТ 18300.

Аммоний надсернокислый по ГОСТ 20478, раствор 100 г/дм3.

Хлороформ по ГОСТ 20015.

Гидроксиламина гидрохлорид по ГОСТ 5456, раствор 100 г/дм3.

Натрий лимоннокислый трехзамещенный по ГОСТ 22280, раствор 100 г/дм3.

Триэтаноламин раствор 100 г/дм3.

Калий-натрий виннокислый по ГОСТ 5845, раствор 100 г/дм3.

Аммоний хлористый по ГОСТ 3773, раствор 60 г/дм3.

Соль динатриевая этилендиаминтетрауксусной кислоты, 2-водная (трилон Б) по ГОСТ 10652, раствор 0,05 моль/дм3.

Фенолфталеин раствор 0,10 г/дм3 в этиловом спирте.

Пероксид водорода по ГОСТ 10929.

Никель первичный по ГОСТ 849.

Никель сернокислый по ГОСТ 4465.

7.2. Подготовка к анализу

7.2.1 Приготовление стандартных растворов

Раствор А: навеску металлического никеля массой 0,100 г растворяют в 5 — 10 см3 соляной кислоты с добавлением 2 — 3 см3 пероксида водорода. После растворения навески раствор охлаждают, приливают 5 — 7 см3 серной кислоты, разбавленной 1:1, и раствор выпаривают до появления густых белых паров серной кислоты. Охлаждают, приливают 100 — 120 см3 воды, нагревают до растворения солей и снова охлаждают. Помещают раствор в мерную колбу вместимостью 1000 см3 и доводят водой до метки.

1 см3 раствора А содержит 0,1 мг никеля.

Такой же раствор может быть приготовлен из никеля сернокислого: навеску соли массой 0,4784 г помещают в мерную колбу вместимостью 1000 см3, приливают 100 — 200 см3 воды, 1 см3 серной кислоты, перемешивают до растворения навески и доводят водой до метки.

Раствор Б: аликвотную часть 10 см3 раствора А помещают в мерную колбу вместимостью 100 см3, приливают 1 см3 серной кислоты, разбавленной 1:1, и доводят водой до метки.

1 см3 раствора Б содержит 0,01 мг никеля.

Раствор В: аликвотную часть 10 см3 раствора Б помещают в мерную колбу вместимостью 50,0 см3, добавляют 0,5 см3 серной кислоты, разбавленной 1:1, и доводят водой до метки.

1 см3 раствора В содержит 0,002 мг никеля.

7.2.2 Построение градуировочного графика

В мерные колбы вместимостью по 50 см3 помещают 0,0; 1,0; 2,0; 3,0; 4,0 и 6,0 см3 стандартного раствора В, что соответствует 0,0; 0,002; 0,004; 0,006; 0,008 и 0,012 мг никеля. В каждую колбу добавляют воды до объема 10 см3, затем последовательно 2 см3 раствора калия-натрия виннокислого, 5 см3 раствора гидроксида натрия, 5 см3 раствора диметилглиоксима в растворе гидроксида натрия и после прибавления каждого реактива перемешивают. Через 5 — 7 мин приливают 5 см3 раствора трилона Б и 5 см3 раствора хлористого аммония и доводят водой до метки.

Измеряют оптическую плотность раствора через 7 — 10 мин на спектрофотометре или фотоэлектроколориметре при длине волны 520 — 540 нм в кювете с оптимальной толщиной слоя. Раствором сравнения служит вода.

По полученным значениям оптической плотности и соответствующим им массовым концентрациям никеля в стандартных растворах строят градуировочный график в прямоугольных координатах.

7.3. Проведение анализа

Навеску меди массой 2,000 г помещают в стакан вместимостью 400 см3, приливают 20 — 25 см3 смеси кислот для растворения и нагревают до растворения навески и удаления оксидов азота. Охлаждают, приливают 150 — 160 см3 воды, помещают в стакан платиновые сетчатые электроды и проводят электролиз при силе тока 2 — 2,5 А и напряжении 2 — 2,5 В. По окончании электролиза электроды вынимают из раствора и промывают спиртом (из расчета 10 см3 спирта на одно определение), затем водой.

Электролит упаривают при нагревании до объема 50 — 70 см3 и после охлаждения помещают в мерную колбу вместимостью 100 см3 и доводят водой до метки.

В зависимости от массовой доли никеля в меди отбирают аликвотную часть 5, 10, 20 см3. Помещают ее в делительную воронку вместимостью 100 см3, разбавляют водой до объема 50 см3 и приливают 1 см3 раствора триэтаноламина, 5 см3 раствора лимоннокислого натрия, 2 см3 раствора солянокислого гидроксиламина, и перемешивают раствор. Затем добавляют 2 — 3 капли раствора фенолфталеина и нейтрализуют аммиаком до появления розовой окраски и затем еще 2 — 3 капли аммиака.

В делительную воронку приливают 10 см3 спиртового раствора диметилглиоксима, через 2 — 3 мин 10 см3 хлороформа и экстрагируют в течение 1 мин. Органический слой сливают в другую делительную воронку вместимостью 50 см3, а к водному слою приливают еще 5 см3 хлороформа и повторяют экстракцию. Экстракт присоединяют к первой порции, а водный слой отбрасывают.

К объединенным экстрактам добавляют 15 см3 аммиака, разбавленного 1:49, и экстрагируют в течение 1 мин. Водный слой отбрасывают, а к органическому приливают 15 см3 раствора аммиака и экстракцию повторяют. Водный слой снова отбрасывают.

Для извлечения никеля из хлороформного экстракта в делительную воронку приливают 15 см3 соляной кислоты с молярной концентрацией 0,5 моль/дм3 и энергично встряхивают в течение 1 мин. Органический слой сливают в другую делительную воронку вместимостью 50 см3 и повторяют реэкстракцию с 15 см3 соляной кислоты с молярной концентрацией 0,5 моль/дм3. Органический слой отбрасывают, а солянокислый сливают в стакан вместимостью 100 см3 и выпаривают до сухих солей.

К сухому остатку приливают 1 — 2 см3 смеси азотной и соляной кислот (1:3) и снова выпаривают до сухих солей. Затем добавляют 1 см3 соляной кислоты и выпаривают досуха. Сухой остаток смачивают 0,5 — 1 см3 соляной кислотой, с молярной концентрацией 0,5 моль/дм3, добавляют 8 — 10 см3 воды и помещают раствор в мерную колбу вместимостью 50 см3.

К раствору в колбе приливают последовательно, перемешивая после добавления каждого реактива, по 2 см3 раствора калия-натрия виннокислого, 5 см3 раствора надсернокислого аммония и далее продолжают анализ, как описано в п. 7.2.2.

Массу никеля определяют по градуировочному графику.

7.4. Обработка результатов

7.4.1 Массовую долю никеля (X) в процентах вычисляют по формуле

X = \frac{(m_{1} - m_{2}) \cdot 100}{m \cdot 1000} ,

где m_{1} — масса никеля в растворе анализируемой пробы, найденная по градуировочному графику, мг;

m_{2} — масса никеля в растворе контрольного опыта, мг;

m — масса навески меди, г.

7.4.2. Абсолютные допускаемые расхождения результатов двух параллельных определений при анализе пробы при доверительной вероятности Р = 0,95 ( d_{n} — показатель сходимости) результатов анализа одной и той же пробы, полученных в двух разных лабораториях, а также в одной лаборатории, но в различных условиях (D — показатель воспроизводимости), не должны превышать значений, приведенных в табл. 8.

Таблица 8

7.4.3. Контроль правильности результатов анализа проводят в соответствии с пп. 2.4.3, 2.4.4.

8. СПЕКТРОФОТОМЕТРИЧЕСКИЙ МЕТОД ОПРЕДЕЛЕНИЯ СЕЛЕНА

Метод основан на измерении оптической плотности комплексного соединения селена с о-фенилендиамином, экстрагируемого бензолом или толуолом. Мешающее влияние меди устраняется прибавлением избытка реагента, железа — фосфорной кислотой, висмута — трилоном Б.

8.1. Аппаратура, реактивы, растворы

Спектрофотометр любого типа.

Стаканы, колбы конические вместимостью 250 см3 по ГОСТ 25336.

Колбы мерные 2-100-2, 2-500-2 по ГОСТ 1770.

Пипетка 7-2-5, 7-2-10, 2-2-20 по ГОСТ 20292.

Бюретка 1-2-25-0,05 по ГОСТ 20292.

Кислота азотная по ГОСТ 4461 и разбавленная 1:1.

Кислота серная по ГОСТ 4204, разбавленная 1:1 и 2:98.

Кислота ортофосфорная по ГОСТ 6552.

Кислота соляная по ГОСТ 3118.

Кислота муравьиная по ГОСТ 5848.

Соль динатриевая этилендиамин-N,N,N',N'-тетрауксусной кислоты 2-водная (трилон Б) по ГОСТ 10652, раствор 0,1 моль/дм3.

Бензол по ГОСТ 5955.

Толуол по ГОСТ 5789.

О-фенилендиамин солянокислый, 1%-ный водный раствор (использовать свежеприготовленный раствор). Допускается использование реактива квалификации ниже ч.д.а.

Селен по нормативно-технической документации.

Универсальная индикаторная бумага.

8.2. Подготовка к анализу

8.2.1 Приготовление стандартных растворов

Раствор А: навеску селена массой 0,050 г помещают в стакан вместимостью 100 см3, приливают 7 — 10 капель азотной кислоты, растворяют селен при нагревании на водяной бане, приливают 10 см3 соляной кислоты. К раствору прибавляют 15 — 20 см3 воды, охлаждают и переносят в мерную колбу вместимостью 500 см3, приливают 15 — 20 см3 соляной кислоты и доводят водой до метки.

1 см3 раствора А содержит 0,1 мг селена.

Раствор Б: 5 см3 раствора А пипеткой переносят в мерную колбу вместимостью 500 см3, приливают 5 см3 соляной кислоты и доводят водой до метки.

1 см3 раствора Б содержит 0,001 мг селена.

8.2.2 Построение градуировочного графика

В конические колбы вместимостью 100 см3 помещают 0,0; 0,5; 1,0; 2,0; 3,0; 5,0; 7,0; 10,0 и 15,0 см3 стандартного раствора Б, что соответствует 0,0; 0,0005; 0,0010; 0,0020; 0,0030; 0,0050; 0,0070; 0,0100 и 0,0150 мг селена. Растворы разбавляют водой до объема 30 — 35 см3, приливают 1 см3 муравьиной кислоты, 5 см3 ортофосфорной кислоты, 0,5 см3 раствора трилона Б и затем по каплям аммиак до рН ~ 1 (по универсальной индикаторной бумаге). После этого добавляют 3 см3 раствора о-фенилендиамина и оставляют на 20 — 25 мин.

Полученный раствор помещают в делительную воронку вместимостью 100 см3, приливают из бюретки 5 см3 бензола или толуола и экстрагируют в течение 2 мин. Экстракт сливают в сухую пробирку и измеряют его оптическую плотность на спектрофотометре при длине волны 335 нм в кювете с толщиной слоя 10 мм.

Раствором сравнения служит бензол (толуол).

По полученным значениям оптической плотности и соответствующим им концентрациям селена строят градуировочный график в прямоугольных координатах.

8.3. Проведение анализа

Две навески меди массой 1,000 — 2,000 г (табл. 9) помещают в стаканы вместимостью 250 см3. В один стакан вводят добавку стандартного раствора селена, объем которого выбирают таким образом, чтобы аналитический сигнал компонента увеличился в 2 — 3 раза по сравнению с данным аналитическим сигналом в отсутствии добавки.

Таблица 9

В стаканы приливают 20 — 25 см3 азотной кислоты, разбавленной 1:1, и оставляют без нагревания на 5 — 10 мин. Затем раствор нагревают и выпаривают до объема 4 — 5 см3. Охлаждают, приливают 10 или 20 см3 серной кислоты, разбавленной 1:1, и нагревают до выделения паров серной кислоты. Раствор охлаждают, приливают 5 — 10 см3 воды и снова выпаривают до появления паров кислоты. После охлаждения приливают 20 или 40 см3 воды, накрывают стакан стеклом и нагревают до кипения. Раствор охлаждают и в зависимости от взятой навески помещают его в коническую или мерную колбы вместимостью 100 см3. Раствор в мерной колбе разбавляют водой до метки и перемешивают.

Весь раствор или аликвотную часть раствора (табл. 9) объемом 10 — 20 см3 переносят в коническую колбу вместимостью 100 см3, разбавляют водой так, чтобы конечный объем не превышал 30 — 35 см3, прибавляют 1 см3 муравьиной кислоты, 5 см3 фосфорной кислоты, 0,5 см3 раствора трилона Б, затем по каплям аммиак до рН ~ 1,3 см3 о-фенилендиамида и оставляют на 20 — 25 мин. Затем раствор переливают в делительную воронку, приливают из бюретки 5 см3 бензола или толуола и экстрагируют в течение 2 мин. Экстракт сливают в сухую пробирку и измеряют оптическую плотность на спектрофотометре при длине волны 335 нм в кювете с толщиной слоя 10 мм. Раствором сравнения служит бензол (толуол).

Массу селена устанавливают по градуировочному графику.

8.4. Обработка результатов

8.4.1 Массовую долю селена (X) в процентах вычисляют по формуле

X = \frac{m_{1} \cdot V \cdot 100}{m \cdot V_{1} \cdot 1000} ,

где m_{1} — масса селена, найденная по градуировочному графику, мг;

V — вместимость мерной колбы, см3;

V_{1} — объем аликвотной части раствора, см3;

m — масса навески меди, г.

8.4.2. Абсолютные допускаемые расхождения результатов двух параллельных определений при доверительной вероятности Р = 0,95 ( d_{n} — показатель сходимости) и результатов анализа одной и той же пробы, полученных в двух лабораториях, а также в одной лаборатории, но в различных условиях (D — показатель воспроизводимости) не должны превышать значений, приведенных в табл. 10.

Таблица 10

8.4.3. Контроль правильности результатов анализа осуществляют в соответствии с пп. 2.4.3, 2.4.4.

9. ЭКСТРАКЦИОННО-ФОТОМЕТРИЧЕСКИЙ МЕТОД ОПРЕДЕЛЕНИЯ СУРЬМЫ

Метод основан на измерении оптической плотности при длине волны 590 нм окрашенного хлоридного комплекса сурьмы (V) с бриллиантовым зеленым после отделения сурьмы соосаждением с метаоловянной кислотой, окислении сурьмы (III) азотистокислым натрием и экстракции комплекса толуолом (бензолом).

9.1. Аппаратура, реактивы, растворы

Весы аналитические лабораторные любого типа 2-го класса точности с погрешностью взвешивания по ГОСТ 24104.

Колбы мерные 2-100-2, 2-250-2, 2-1000-2 по ГОСТ 1770.

Пипетки 7-2-5, 7-2-10, 2-2-20 по ГОСТ 1770.

Воронка делительная ВД-3-100 ХС по ГОСТ 25336.

Дефлегматор по ГОСТ 25336.

Кислота азотная по ГОСТ 4461 и разбавленная 3:97.

Кислота серная по ГОСТ 4204 и разбавленная 1:1, 1:10.

Кислота соляная по ГОСТ 3118, разбавленная 7:3, 3:1, 1:10 и раствор 2 моль/дм3.

Аммоний азотнокислый по ГОСТ 22867, раствор 150 г/дм3.

Бриллиантовый зеленый, водно-спиртовой раствор 5 г/дм3: 0,5 г реактива растворяют в 100 см3 смеси спирта с водой в соотношении 1:3.

Порошок железный по ГОСТ 9849, раствор 15 г/дм3 в соляной кислоте, разбавленной 1:10.

Мочевина по ГОСТ 6691, насыщенный раствор: 50 г мочевины растворяют при нагревании в 50 см3 воды, затем раствор фильтруют.

Натрий азотистокислый по ГОСТ 4197, раствор 100 г/дм3.

Олово двухлористое, раствор 100 г/дм3 в соляной кислоте, разбавленной 1:1.

Олово по ГОСТ 860.

Толуол по ГОСТ 5789 (перегнанный) или бензол по ГОСТ 5955.

Спирт этиловый ректификованный технический по ГОСТ 18300.

Триоксид сурьмы.

Сурьма по ГОСТ 1089.

9.2. Подготовка к анализу

9.2.1 Стандартные растворы сурьмы

Раствор А: навеску сурьмы массой 0,100 г помещают в коническую колбу вместимостью 250 см3, приливают 20 см3 серной кислоты и нагревают до растворения навески. После охлаждения помещают в мерную колбу вместимостью 1000 см3, разбавляют до метки серной кислотой, разбавленной 1:10, и перемешивают. При приготовлении раствора А из триоксида сурьмы навеску массой 0,1200 г помещают в коническую колбу вместимостью 1000 см3, снабженную дефлегматором. Приливают 200 см3 соляной кислоты, разбавленной 7:3, и нагревают до растворения навески. После охлаждения раствор упаривают до объема 5 — 10 см3, помещают в мерную колбу вместимостью 1000 см3 и доводят до метки серной кислотой, разбавленной 1:10.

1 см3 раствора А содержит 0,1 мг сурьмы.

Раствор Б: 10 см3 раствора А помещают в мерную колбу вместимостью 100 см3 и доводят до метки серной кислотой, разбавленной 1:10. Используют свежеприготовленный раствор.

1 см3 раствора Б содержит 0,01 мг сурьмы.

Раствор В: 20 см3 раствора Б помещают в мерную колбу вместимостью 100 см3 и доводят до метки серной кислотой, разбавленной 1:10. Используют свежеприготовленный раствор.

1 см3 раствора В содержит 0,002 мг сурьмы.

9.2.2 Построение градуировочного графика

В девять стаканов из десяти вместимостью по 50 см3 помещают 1,0; 2,0; 3,0; 4,0 и 5,0 см3 стандартного раствора В и 2,0 и 3,0 см3 стандартного раствора Б, что соответствует 0,002; 0,004; 0,006; 0,008; 0,010; 0,020; 0,030 мг сурьмы. Растворы выпаривают до влажных солей, охлаждают, добавляют 10 см3 соляной кислоты, разбавленной 3:1, нагревают до растворения солей, охлаждают, добавляют три капли раствора хлорного железа, раствор двухлористого олова до восстановления железа, 1 см3 раствора азотистокислого натрия и оставляют на 5 мин. Обмывают стенки стакана водой и приливают 1 см3 раствора мочевины. Переносят растворы в делительные воронки вместимостью 100 см3, доводят водой до объема 75 см3 (метка на воронке), добавляют 1 — 2 см3 раствора бриллиантового зеленого, 10 см3 толуола или бензола и экстрагируют в течение 1 мин. Толуольный (бензольный) слой отделяют и через 15 — 20 мин измеряют оптическую плотность экстракта на спектрофотометре или фотоэлектроколориметре при длине волны 590 нм в кювете с толщиной слоя 10 мм. Раствором сравнения служит толуол (бензол).

По полученным значениям оптической плотности и соответствующим им массам сурьмы в стандартных растворах строят градуировочный график в прямоугольных координатах.

9.3. Проведение анализа

Навеску меди массой 2,000 г помещают в стакан (или коническую колбу) вместимостью 250 см3 добавляют 0,01 — 0,02 г олова, приливают 20 — 25 см3 азотной кислоты, накрывают стакан (колбу) стеклом или крышкой и нагревают до растворения навески. Стекло (крышку) снимают, обмывают водой над стаканом (колбой) и упаривают раствор до объема 5 — 7 см3.

Затем приливают 100 — 120 см3 горячей воды, 20 — 25 см3 раствора азотнокислого аммония, добавляют немного фильтробумажной массы и кипятят 15 — 20 мин. Оставляют раствор с осадком в теплом месте плиты на 2 — 2,5 ч.

После этого фильтруют раствор через фильтр, в конус которого вложено немного фильтробумажной массы. Колбу и фильтр промывают 10 — 15 раз горячей азотной кислотой, разбавленной 3:97.

Фильтр с осадком помещают в стакан или колбу, в которой проводили осаждение, приливают по 20 см3 азотной и 10 см3 серной кислот, накрывают покровным стеклом (или крышкой) и нагревают до удаления оксидов азота. Стекло снимают, обмывают его водой над стаканом (колбой) и выпаривают раствор до появления густых паров серной кислоты. Если в этот момент раствор темнеет, то добавляют аммоний азотнокислый до обесцвечивания раствора.

Охлаждают, помещают раствор в мерную колбу вместимостью 50 см3 и доводят до метки серной кислотой, разбавленной 1:10.

Отбирают аликвотную часть 25 см3 и помещают ее в стакан вместимостью 50 см3. Упаривают при нагревании до влажных солей, прибавляют 10 см3 соляной кислоты, разбавленной 3:1, и нагревают до растворения солей. Далее продолжают анализ, как описано в п. 9.2.2.

Массу сурьмы определяют по градуировочному графику.

9.4. Обработка результатов

9.4.1 Массовую долю сурьмы (X) в процентах вычисляют по формуле

X = \frac{m_{1} \cdot V \cdot 100}{m \cdot V_{1} \cdot 1000} ,

где m_{1} — масса сурьмы, найденная по градуировочному графику, мг;

V — вместимость мерной колбы, см3;

m — масса навески меди, г.

9.4.2. Абсолютные допускаемые расхождения результатов двух параллельных определений при анализе пробы при доверительной вероятности Р = 0,95 ( d_{n} — показатель сходимости) и результатов анализа одной и той же пробы, полученных в двух лабораториях, а также в одной лаборатории, но в различных условиях (D — показатель воспроизводимости), не должны превышать значений, приведенных в табл. 11.

Таблица 11

9.4.3. Контроль правильности результатов анализа проводить в соответствии с пп. 2.4.3, 2.4.4.

10. ЭКСТРАКЦИОННО-ФОТОМЕТРИЧЕСКИЙ МЕТОД ОПРЕДЕЛЕНИЯ ФОСФОРА

Метод основан на измерении оптической плотности при длине волны 620 — 630 или 720 нм окрашенного комплексного соединения молибдофосфорной гетерополикислоты после избирательной экстракции смесью бутанола с хлороформом.

10.1. Аппаратура, реактивы, растворы

Спектрофотометр или фотоэлектроколориметр любого типа.

Стаканы В-1-100(150) или Н-1-100(150) ТХС по ГОСТ 25336.

Воронка делительная ВД-1-50(100) ХС по ГОСТ 25336 или ВД-2-100 ХС по ГОСТ 25336.

Весы аналитические лабораторные любого типа 2-го класса точности с погрешностью взвешивания по ГОСТ 24104.

Чашки из стеклоуглерода.

Колбы мерные 2-25(100, 50, 1000)-2 по ГОСТ 1770.

Пипетка 8-2-0,2 по ГОСТ 20292.

Пипетка 4-2-2 по ГОСТ 20292.

Кислота азотная по ГОСТ 4461 или кислота азотная особой чистоты по ГОСТ 11125, разбавленная 2:1.

Кислота серная по ГОСТ 4204, раствор 0,5 моль/дм3.

Кислота соляная по ГОСТ 3118 и разбавленная 1:9.

Глицерин по ГОСТ 6259.

Олово двухлористое, раствор 100 г/дм3 в глицерине; раствор 40 г/дм3 в соляной кислоте, разбавленной 1:9.

Калий марганцовокислый по ГОСТ 20490, раствор 50 г/дм3.

Хлороформ по ГОСТ 20015, перегнанный.

Бутанол-1 по ГОСТ 6006, перегнанный при температуре 118 °С.

Смесь для экстракции: 30 см3 бутанола-1 смешивают с 70 см3 хлороформа.

Медь по ГОСТ 859.

Калий фосфорнокислый однозамещенный по ГОСТ 4198, высушенный до постоянной массы при температуре 80 — 90 °С.

Натрий фосфорнокислый двузамещенный по ГОСТ 11773, высушенный до постоянной массы при температуре 102 — 105 °С.

Смесь кислот для растворения: смешивают азотную и соляную кислоты в соотношении 1:3.

Аммиак водный по ГОСТ 3760.

Аммоний молибденовокислый по ГОСТ 3765 (перекристаллизованный), раствор 100 г/дм3.

Восстановительная смесь: смешивают перед применением 50 см3 свежеприготовленного раствора двухлористого олова в соляной кислоте и 450 см3 серной кислоты с молярной концентрацией 0,5 моль/дм3.

10.2. Подготовка к анализу

10.2.1 Приготовление стандартных растворов

Раствор А: навеску натрия фосфорнокислого двузамещенного массой 0,4580 г или калия фосфорнокислого однозамещенного массой 0,4393 г помещают в мерную колбу вместимостью 1000 см3, приливают 100 — 150 см3 воды и доводят водой до метки.

1 см3 раствора А содержит 0,1 мг фосфора.

Раствор Б: аликвотную часть 10 см3 раствора А помещают в мерную колбу вместимостью 100 см3 и доводят водой до метки.

1 см3 раствора Б содержит 0,01 мг фосфора. Раствор готовят в день проведения анализа.

Стандартные растворы фосфора хранят в полиэтиленовой посуде.

10.2.2 Построение градуировочного графика

В делительные воронки помещают 0,0; 0,10; 0,20; 0,50; 1,00; 1,5 и 2,0 см3 стандартного раствора Б, что соответствует 0,0; 0,001; 0,002; 0,005; 0,010; 0,015 и 0,020 мг фосфора.

В каждую воронку приливают по 3 см3 соляной кислоты, по 7 см3 воды, по 5 см3 раствора молибденовокислого аммония и далее проводят экстракцию, как описано в п. 10.3.1.

По полученным данным строят градуировочный график в прямоугольных координатах.

10.3. Проведение анализа

10.3.1. Две навески меди массой по 1,000 г помещают в чашки из стеклоуглерода или стаканы вместимостью 100 или 150 см3 (или в коническую колбу). В одну чашку или стакан вводят добавку стандартного раствора фосфора, объем которого выбирают таким образом, чтобы аналитический сигнал компонента увеличился в 2 — 3 раза по сравнению с данным аналитическим сигналом в отсутствии добавки. Приливают 0,1 — 0,3 см3 раствора марганцовокислого калия и 10 см3 азотной кислоты, разбавленной 2:1. Нагревают до растворения навески и затем упаривают до сухих солей. Остаток растворяют в 3 см3 соляной кислоты и 7 см3 воды. К полученному раствору добавляют 5 см3 раствора аммония молибденовокислого и выдерживают в течение 5 — 7 мин.

Затем переводят в делительную воронку, добавляют 20 см3 смеси для экстракции и экстрагируют в течение 2 мин. После разделения слоев органическую фазу помещают в мерную колбу вместимостью 25 см3, приливают одну каплю раствора двухлористого олова, разбавляют до метки смесью для экстракции и перемешивают.

Измеряют оптическую плотность экстракта на спектрофотометре или фотоэлектроколориметре при длине волны 620 — 630 нм в кювете с толщиной слоя 50 или 30 мм. Раствором сравнения служит смесь для экстракции.

Массу фосфора определяют по градуировочному графику. Массу добавки фосфора находят как разность между найденными массами фосфора в пробе с добавкой и в пробе без добавки.

10.3.2. Навеску меди массой 1,000 г помещают в стакан (или коническую колбу) вместимостью 250 см3, приливают 0,1 — 0,3 см3 марганцовокислого калия и 20 см3 смеси кислот для растворения. Нагревают до растворения навески. Охлаждают, приливают 20 — 30 см3 воды, перемешивают. Помещают в делительную воронку вместимостью 100 — 150 см3, разбавляют водой до объема 50 см3, нейтрализуют раствором аммиака до рН ~ 5 (по универсальной индикаторной бумаге), добавляют 4 см3 прокипяченной азотной кислоты, 5 см3 раствора молибденовокислого аммония, перемешивают и выдерживают 10 мин.

Затем добавляют 10 см3 смеси для экстракции и экстрагируют 2 мин. После расслоения жидкостей органический слой сливают в другую делительную воронку вместимостью 100 см3, а к водному добавляют 10 см3 смеси для экстракции и повторяют экстракцию. Органический слой сливают в делительную воронку, в которой находится первый экстракт, а водный слой отбрасывают.

К объединенным экстрактам приливают 20 см3 восстановительной смеси и энергично встряхивают в течение 1 мин. После расслоения водный слой помещают в мерную колбу вместимостью 25 см3 и доводят водой до метки. Органический слой отбрасывают.

Через 5 мин измеряют оптическую плотность раствора на спектрофотометре при длине волны 780 нм в кювете с толщиной слоя 10 мм.

Раствором сравнения служит раствор контрольного опыта.

Массу фосфора определяют по градуировочному графику.

10.4. Обработка результатов

10.4.1 Массовую долю фосфора (X) в процентах вычисляют по формуле

X = \frac{m_{1} \cdot 100}{m \cdot 1000} ,

где m_{1} — масса фосфора в растворе анализируемой пробы, найденная по градуировочному графику, мг;

m — масса навески меди, г.

10.4.2. Абсолютные допускаемые расхождения результатов двух параллельных определений при анализе пробы при доверительной вероятности Р = 0,95 ( d_{n} — показатель сходимости) и результатов анализа одной и той же пробы, полученных в двух лабораториях, а также в одной лаборатории, но в различных условиях (D — показатель воспроизводимости), не должны превышать допускаемых значений, приведенных в табл. 12.

Таблица 12

10.4.3. Контроль правильности результатов анализа проводят в соответствии с пп. 2.4.3, 2.4.4.
