от 31 декабря 1975 г. № 4123

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ТЕХНИЧЕСКИЕ ИЗ БЛАГОРОДНЫХ МЕТАЛЛОВ И СПЛАВОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Technical articles made of noble metals and their alloys. Specifications

Группа В50

МКС 77.150.99; ОКП 19 9500

Дата введения 1 января 1977 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством цветной металлургии СССР.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 31.12.1975 № 4123.

Изменение № 3 принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 27 от 22.06.2005).

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, BY, GE, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004].

3. Взамен ГОСТ 6563-58.

4. Ссылочные нормативно-технические документы

5. Ограничение срока действия стандарта снято Постановлением Госстандарта СССР от 24.06.1991 № 959.

6. Издание (декабрь 2008 г.) с Изменениями № 1, 2, 3, утвержденными в июле 1986 г., июне 1991 г., ноябре 2005 г. (ИУС 10-86, 9-91, 2-2006).

Настоящий стандарт распространяется на технические изделия из благородных металлов и сплавов, в том числе лабораторную посуду и принадлежности, применяемые в различных отраслях промышленности и науки.

(Измененная редакция, Изм. № 3).

1.1. Технические изделия по форме, размерам и предельным отклонениям должны соответствовать указанным на черт. 1 - 93 и в табл. 1 - 52.

Не указанные предельные отклонения размеров должны быть \pm \frac{IT16}{2} .

Примечание. По требованию потребителя тигли № 100-1 — 100-8 могут изготовлять из сплавов марок ПлИ-5 или ПлРд-7, а также из платины с утолщенной стенкой, равной 1,5\delta , и дном, равным 1,5\delta_{0} .

Примечание. По требованию потребителя тигли № 106-1 — 106-8 могут изготовлять из сплавов марок ПлИ-5 или ПлРд-7, а также из платины с утолщенной стенкой, равной 1,5\delta , и дном, равным 1,5\delta_{0} .

Из платины

Из серебра

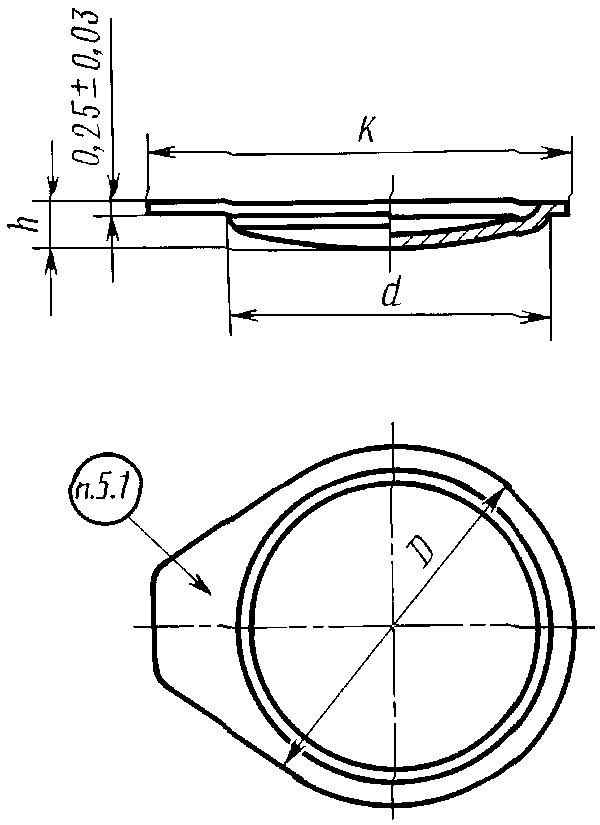

Примечание. Крышки к широким тиглям подбираются из крышек к высоким тиглям:

тиглю № 107-1 соответствует крышка № 101-5 массой 3,2 г;

      "   N 107-2       "          "   N 101-9    "   5,1 г;
      "   N 107-3       "          "   N 101-10   "   6,0 г;
      "   N 107-4       "          "   N 103-5    "   2,7 г;
      "   N 107-5       "          "   N 103-9    "   4,1 г;
      "   N 107-6       "          "   N 103-10   "   5,2 г.

Из платины

Из золота

Из платины

Из золота

Примечание. Тиглю № 110-1 соответствует крышка № 101-4 массой 2,7 г; тиглю № 110-2 соответствует крышка № 101-7 массой 3,8 г.

(Измененная редакция, Изм. № 1, 2).

Из серебра

Примечание. По требованию потребителя чашки № 117-1 — 117-8 могут изготовлять из сплавов марок ПлИ-5 или ПлРд-7, а также из платины с утолщенной стенкой, равной 1,5\delta , и дном, равным 1,5\delta_{0} .

Из платины

Из серебра

Примечание. По требованию потребителя чашки № 120-1 — 120-8 могут изготовлять из сплавов марок ПлИ-5 или ПлРд-7, а также из платины с утолщенной стенкой, равной 1,5\delta , и дном, равным 1,5\delta_{0} .

Из платины

Из серебра

Из платины

Из серебра

Из платины

Из палладия

Из платины

Из палладия

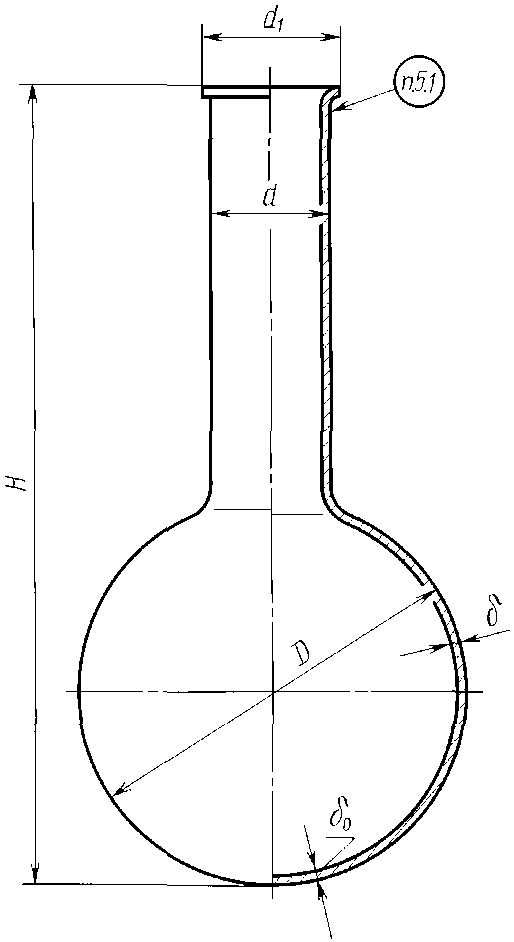

Примечание. Колбам № 130-1, 130-2, 130-3 соответствует пробка № 130-11; колбам № 130-4, 130-5 соответствует пробка № 130-12; колбам № 130-6, 130-7, 130-8 соответствует пробка № 130-13; колбам № 130-9, 130-10 соответствует пробка № 130-14.

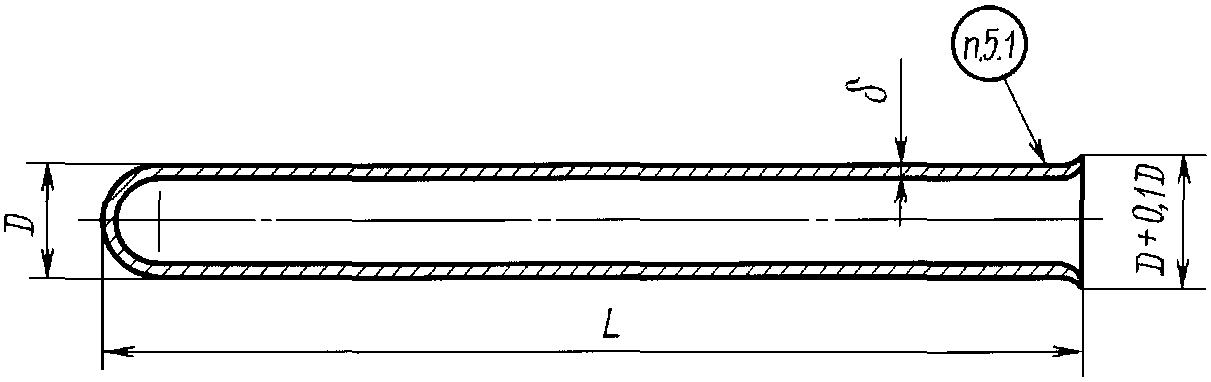

Примечания. 1. Изделия № 131-1 — 131-8 изготовляют без развальцовки.

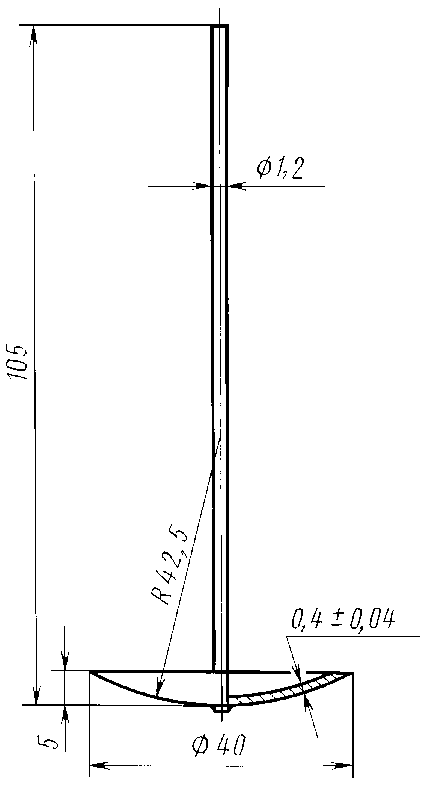

Примечание. Пайка ручки к полусфере производится припоем марки ЗлПдПл 60-30-10 по ГОСТ 6835.

Масса припоя для изделий № 207-1 и 207-2 не более — 0,5 г, в том числе золота — 0,3 г, палладия — 0,2 г, для изделий № 207-3 и 207-4 не более — 0,7 г, в том числе золота — 0,4 г, палладия — 0,2 г.

(Измененная редакция, Изм. № 1, 3).

Примечание. Допускается прогиб сетки по образующей цилиндра.

Таблица 41

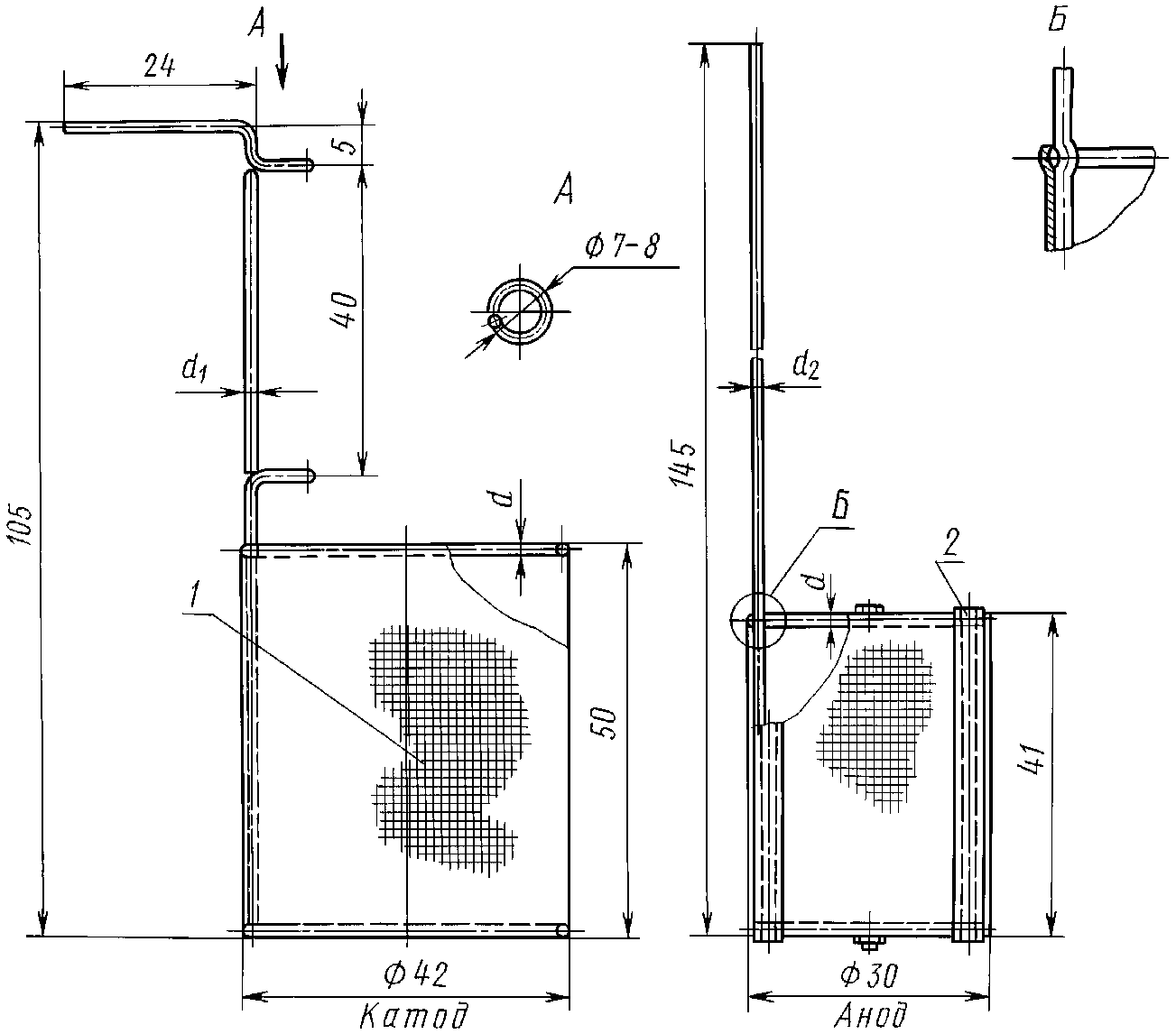

Примечание. Катоду № 300-1 соответствует анод № 300-3; катоду № 300-2 соответствует анод № 300-4.

Примечание. Допускается перегиб сетки по образующей цилиндра.

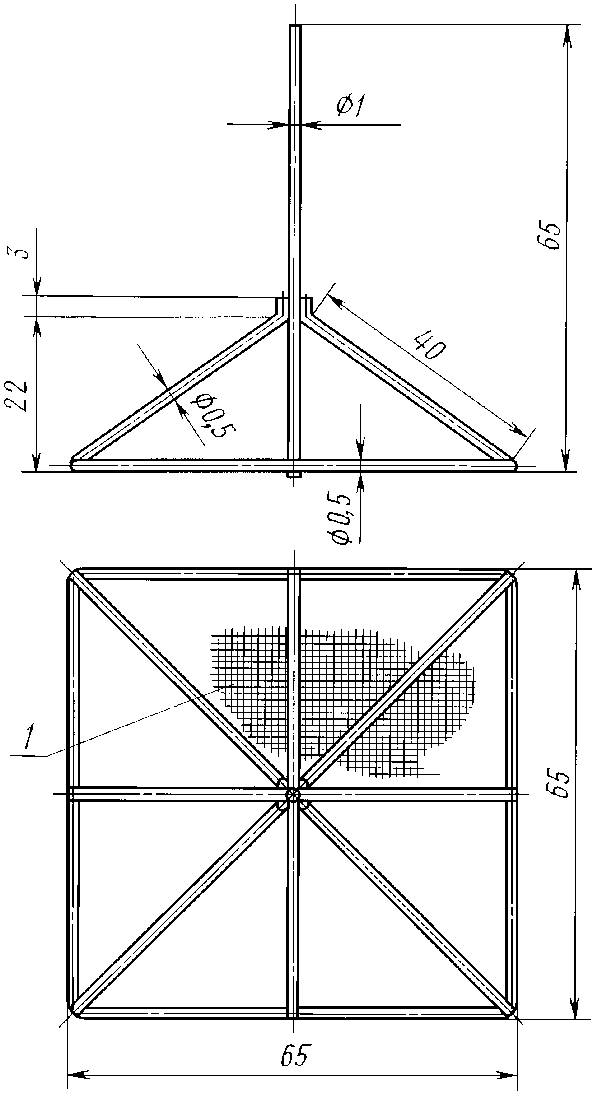

Черт. 64

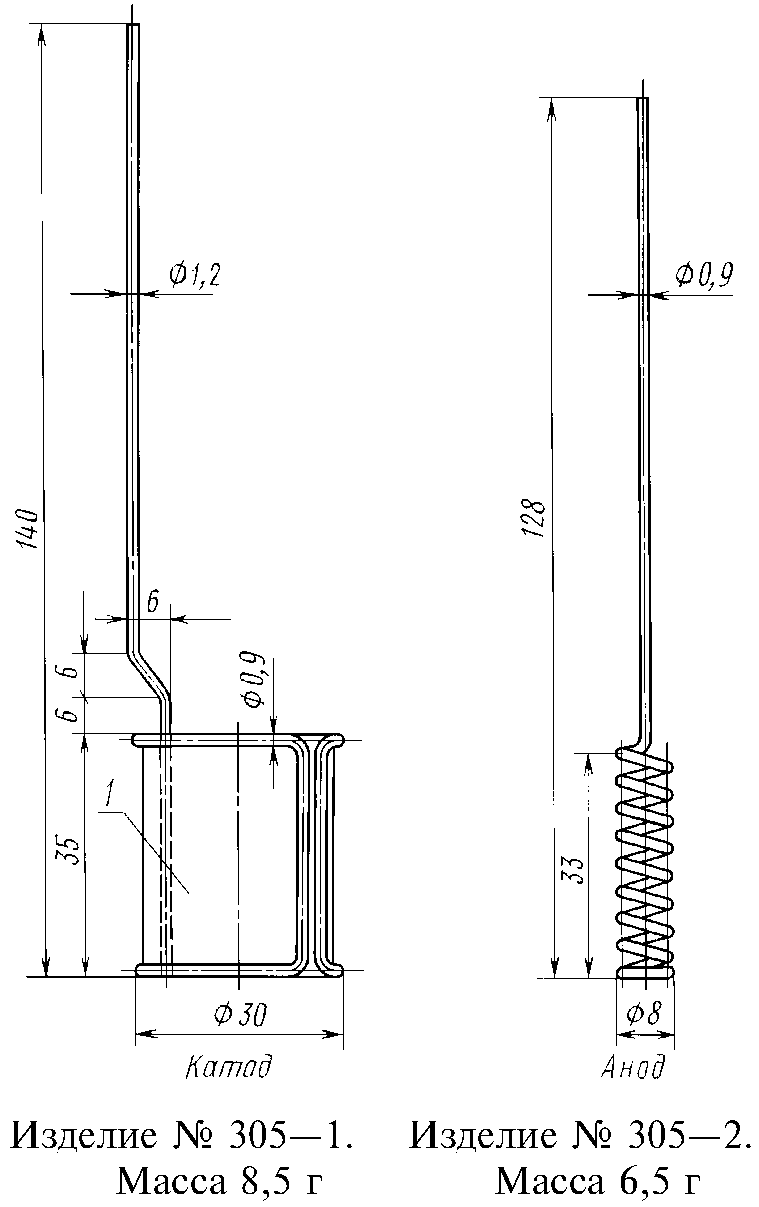

Черт. 66

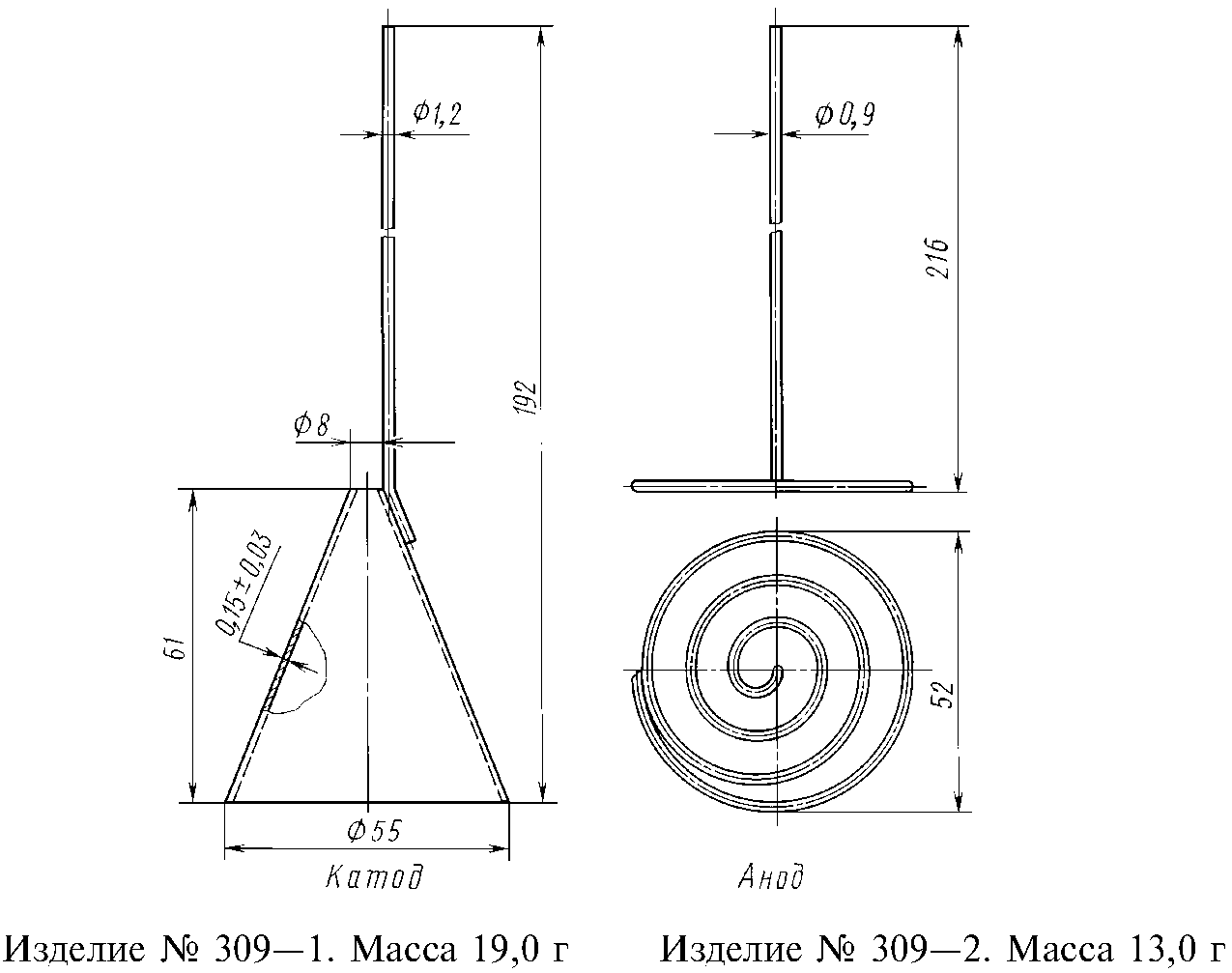

Черт. 70

Примечание. Пайка к конусу производится припоем марки ЗлПдПл 60-30-10 по ГОСТ 6835. Масса припоя не более — 1,0 г, в том числе золота — 0,6 г, палладия — 0,3 г.

Примечание. Соединение деталей серебряных ампул пайкой припоем марки ПСр-70 по ГОСТ 19738. Масса припоя не более — 1,5 г, в том числе серебра — 1,1 г.

Черт. 79

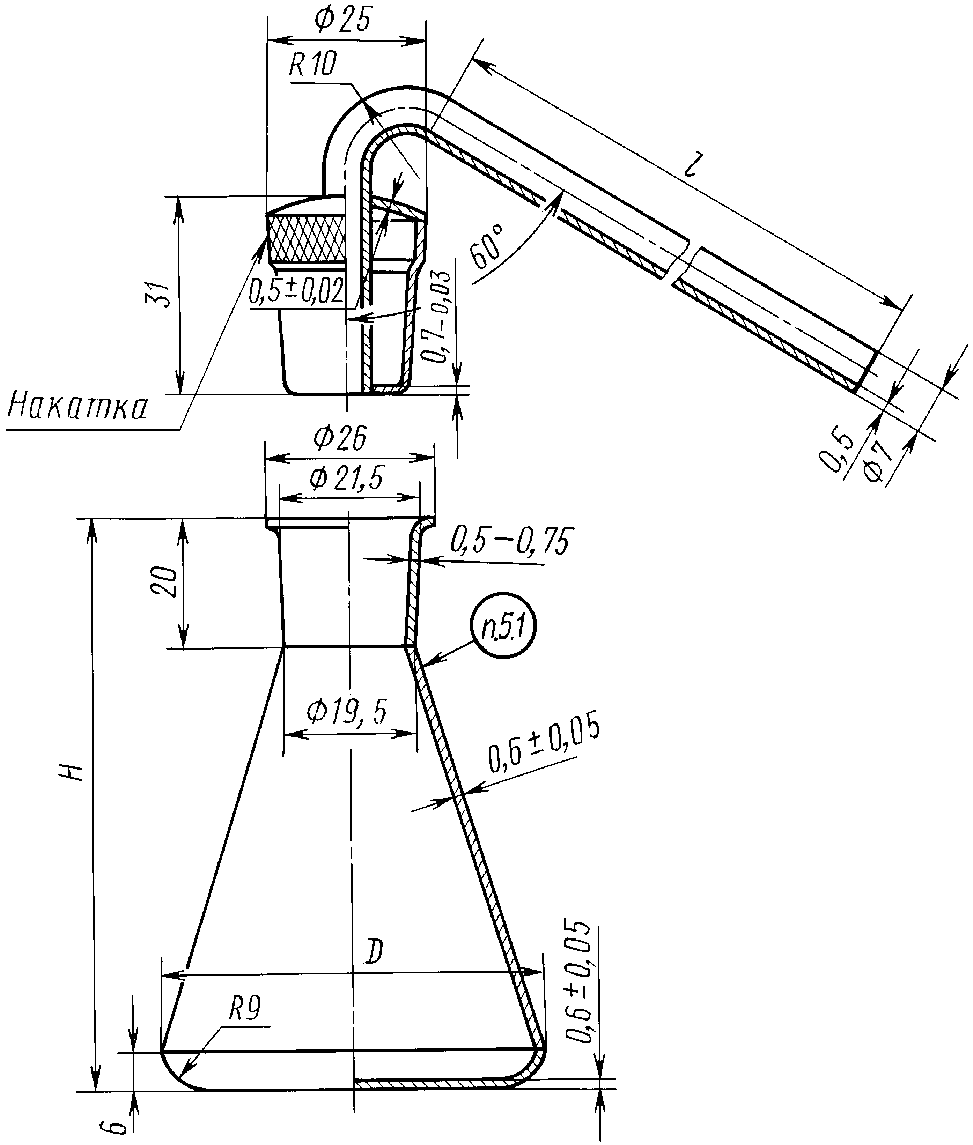

Примечание. Пробку притереть по горловине колбы.

Таблица 46

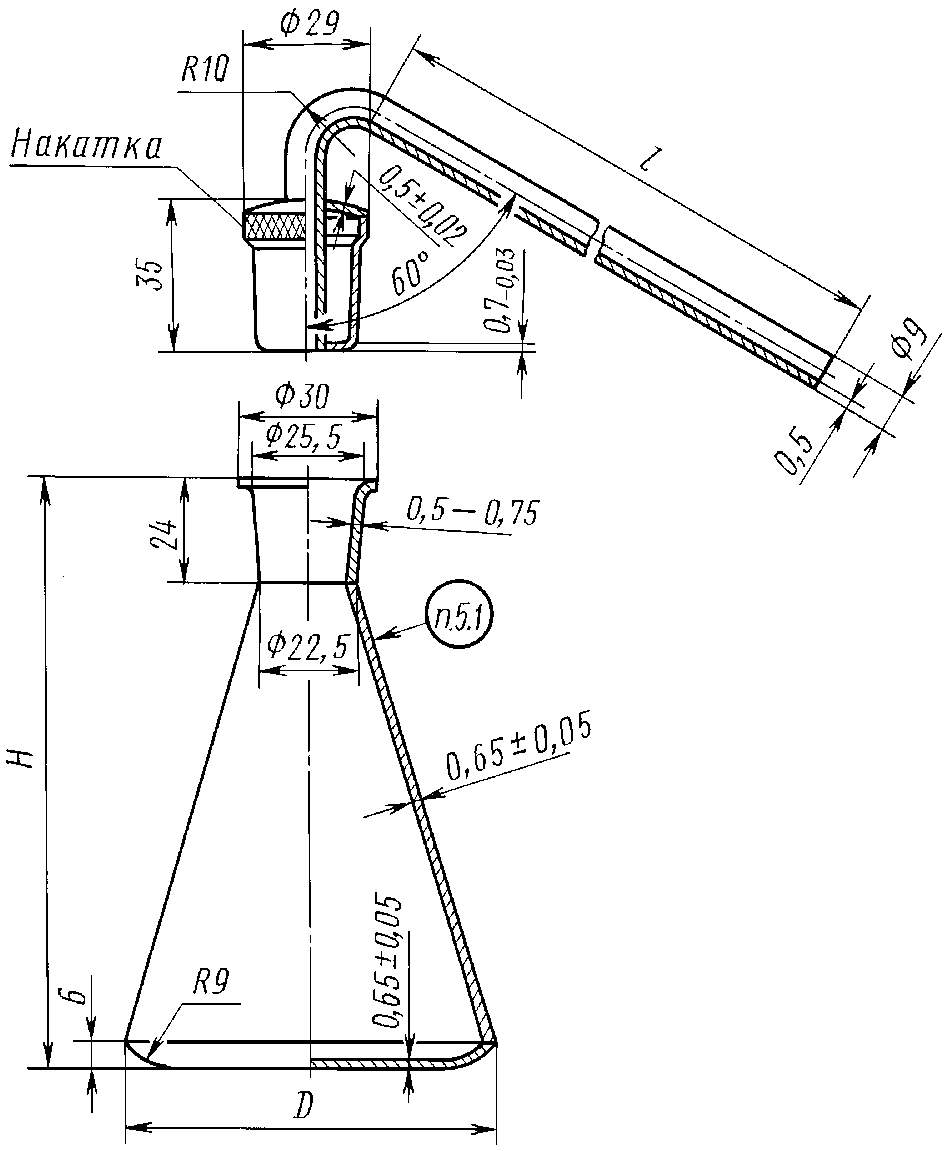

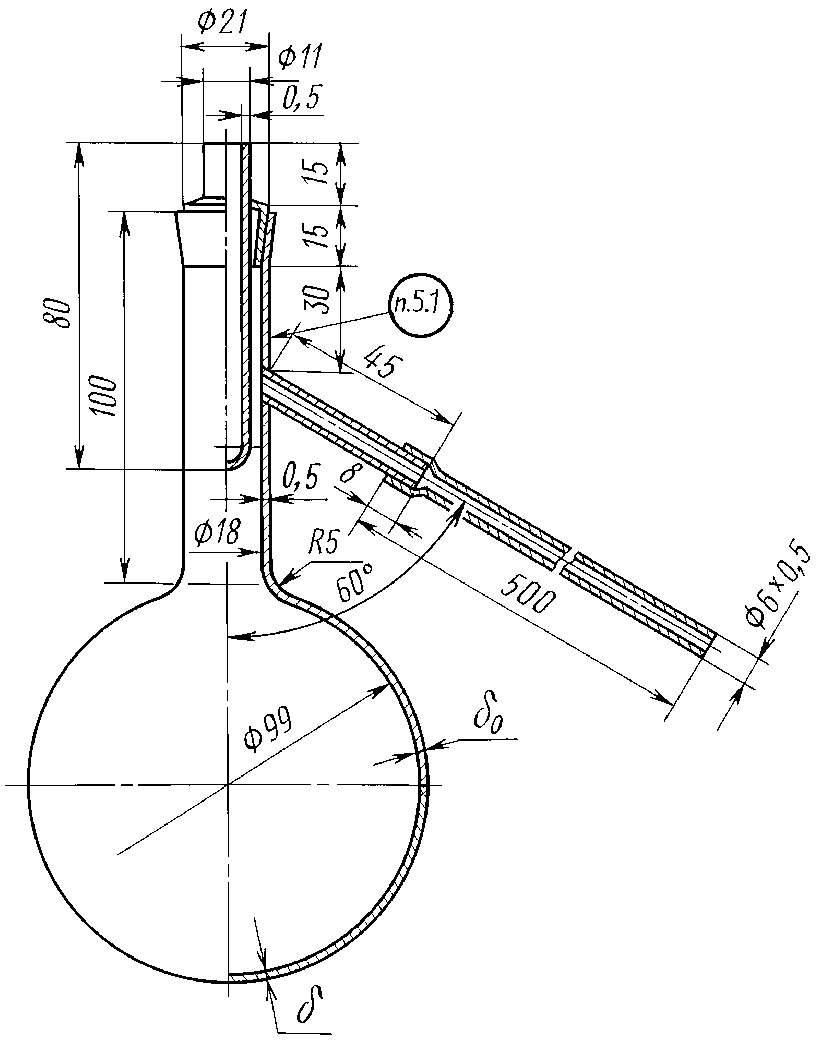

Черт. 80

Примечание. Пробку притереть по горловине колбы.

Таблица 47

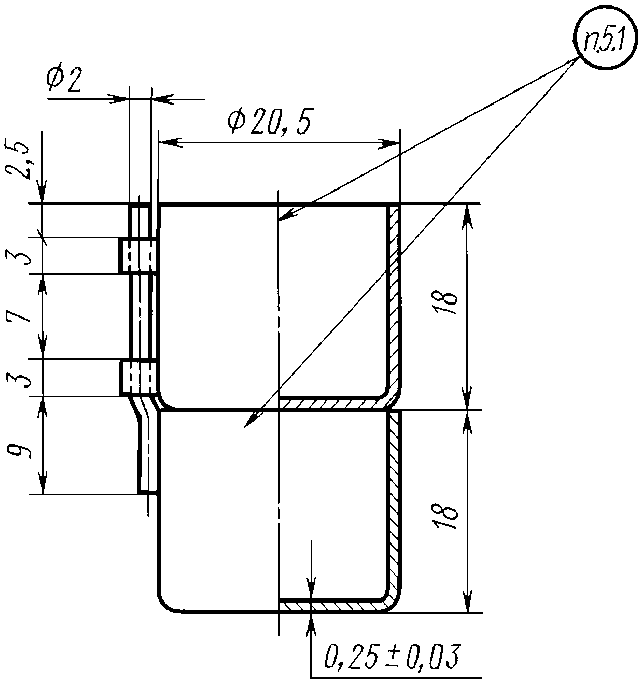

Черт. 83

Примечание. Пайка пипетки производится припоем марки ЗлПдПл 60-30-10 по ГОСТ 6835. Масса припоя не более 1,0 г, в том числе золота — 0,6 г, палладия — 0,3 г.

Черт. 86

Примечание. Пробку притереть по горловине колбы.

Таблица 51

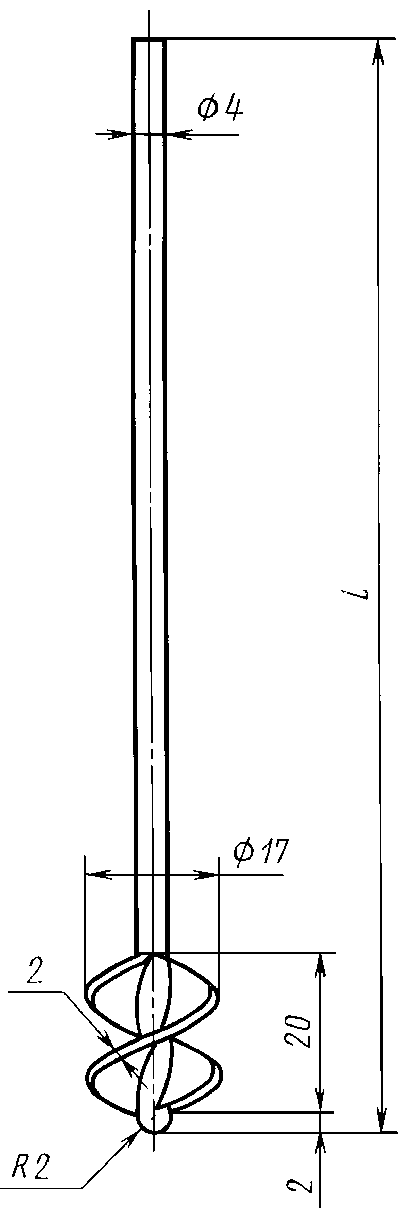

Черт. 91

из платины или сплава марки ПлРд-7

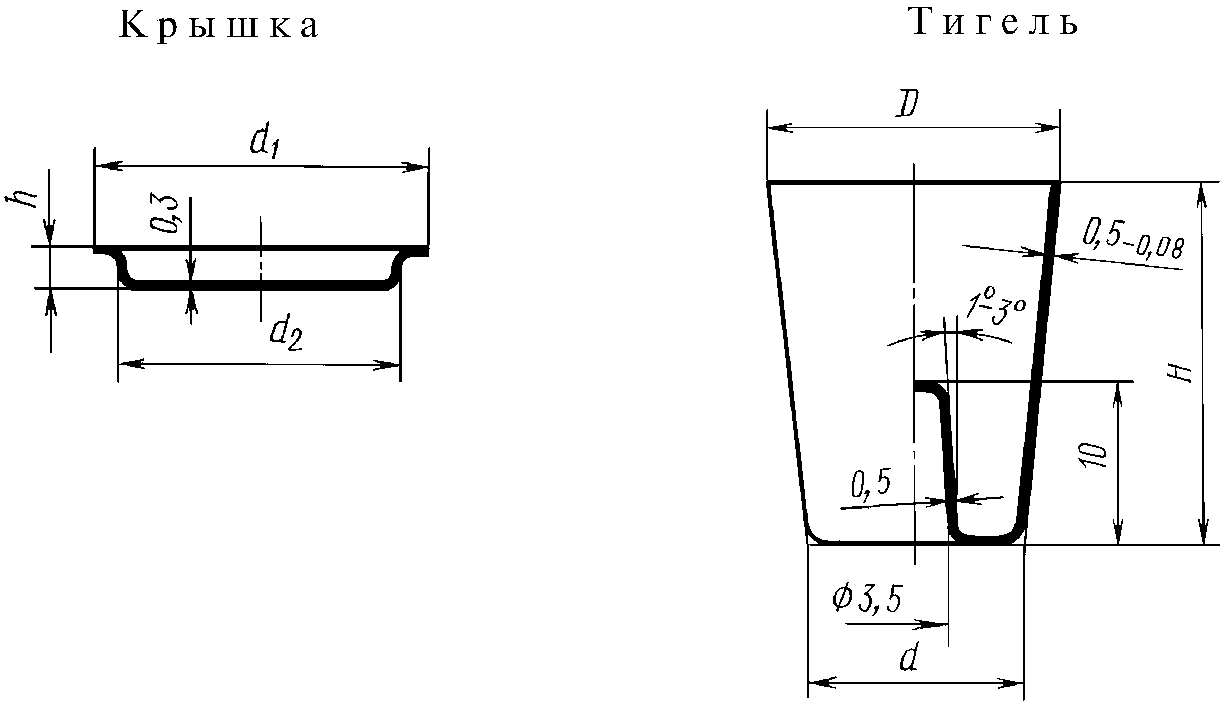

Изделие № 508

Черт. 92

Таблица 52

Примечание. Тиглю № 508-1 соответствует крышка № 508-6, тиглю № 508-2 соответствует крышка № 508-7, тиглю № 508-3 соответствует крышка № 508-8, тиглю № 508-4 соответствует крышка № 508-9, тиглю № 508-5 соответствует крышка № 508-10.

Тигли для термографии из платины

Изделие № 509

Масса 8,3 г

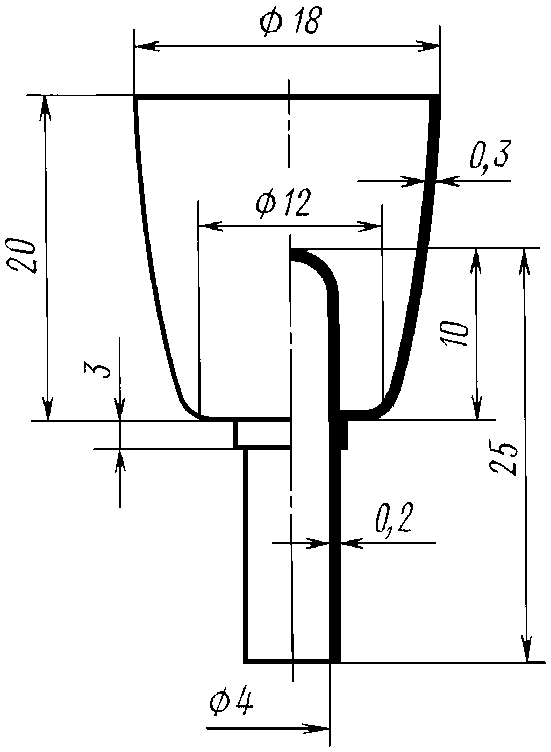

Черт. 93

1.2. Масса изделий рассчитана по номинальным размерам и является справочной. Отклонения по массе не должны превышать +/- 5%.

1.3. Для определения массы изделий, изготовляемых из платино-иридиевых сплавов марок ПлИ-5, ПлИ-10 или платино-родиевых сплавов марок ПлРд-7, ПлРд-10, значения массы, указанные в табл. 1, 7, 13, 15, 49, 50, 51а, 52 должны быть умножены на:

1,002 — для сплава марки ПлИ-5;

1,004 — для сплава марки ПлИ-10;

0,952 — для сплава марки ПлРд-7;

0,932 — для сплава марки ПлРд-10.

Тигель Пл99,8 100-1 ГОСТ 6563-75

Чашка из серебра, изделие № 119-1:

Чашка Ср999 119-1 ГОСТ 6563-75

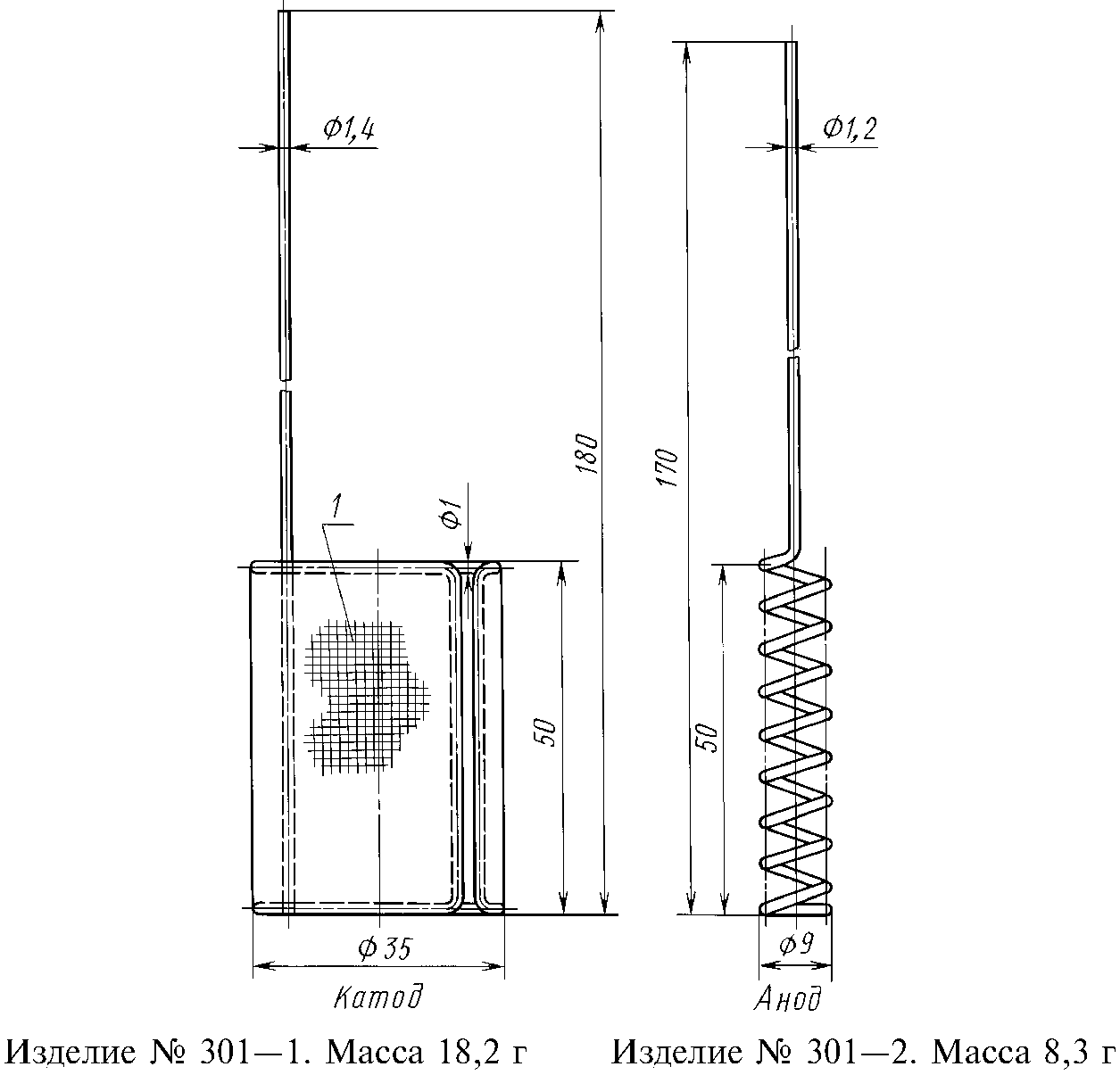

Анод сетчатого электрода со спиралью из платины, изделие № 301:

Анод ПЛ 99,8 301 ГОСТ 6563-75

Тигель для дериватографа из сплава марки ПлРд-7, изделие № 508-1:

Тигель ПлРд-7 508-1 ГОСТ 6563-75

Крышка к тиглю для дериватографа из платины, изделие № 508-7:

Крышка Пл 99,8 508-7 ГОСТ 6563-75.

(Измененная редакция, Изм. № 1, 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Изделия должны быть изготовлены из благородных металлов и сплавов с химическим составом по ГОСТ 13498, ГОСТ 13462, ГОСТ 6835 и ГОСТ 6836 в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

(Измененная редакция, Изм. № 1).

2.2. Поверхность изделий должна быть чистой, без плен, трещин, раковин, расслоений, заусенцев, вмятин, рисок и посторонних включений. Матовость, следы зачистки, риски, если они при контрольной зачистке не выводят изделия за предельные отклонения, допускаются.

2.3. Рекомендуемые области применения лабораторной посуды из платины и ее сплавов и химико-аналитические операции, для которых допускается использование платиновой посуды и изделий, приведены в Приложении 1.

(Измененная редакция, Изм. № 1, 3).

2.4. Основные требования к условиям эксплуатации изделий из благородных металлов должны соответствовать Приложению 2.

(Введен дополнительно, Изм. № 3).

3. ПРАВИЛА ПРИЕМКИ

3.1. Изделия принимают партиями. Партия должна состоять из изделий одного типа и размера, одного химического состава и быть оформлена одним документом о качестве, содержащим:

условное обозначение изделия;

номер партии;

химический состав;

массу партии в граммах;

дату выпуска;

штамп технического контроля.

Масса партии не ограничивается.

(Измененная редакция, Изм. № 1).

3.2 Проверке внешнего вида и размеров подвергают каждое изделие.

3.3. Химический состав материала изделий устанавливается на основе анализа пробы, отбираемой от каждой плавки.

3.4. При получении неудовлетворительных результатов по внешнему виду, размерам или химическому составу изделия, не удовлетворяющие требованиям настоящего стандарта, бракуются.

4.1. Проверка поверхности изделий осуществляется внешним осмотром без применения увеличительных приборов.

4.2. Проверка размеров изделий производится измерительным инструментом, обеспечивающим требуемую точность.

4.3. Химический состав определяют по ГОСТ 12225, ГОСТ 12226 <*>, ГОСТ 12556.1, ГОСТ 12556.2, ГОСТ 12559.1, ГОСТ 12559.2, ГОСТ 22864, ГОСТ 27973.0, ГОСТ 27973.1, ГОСТ 27973.2, ГОСТ 27973.3, ГОСТ 28353.0, ГОСТ 28353.1, ГОСТ 28353.2, ГОСТ 28353.3.

<*> На территории Российской Федерации рекомендуется использовать ГОСТ Р 52518-2006 — ГОСТ Р 52521-2006.

(Измененная редакция, Изм. № 2).

5.1. На каждом изделии должно быть нанесено клеймо с указанием марки металла и последней цифры номера изделия.

Изделия № 106-1, 106-2, 106-3, 117-1, 117-2, 117-3, 117-4, 120-1, 120-2, 120-3, 120-4 маркируют ниже отбортовки.

(Измененная редакция, Изм. № 1).

5.2. Изделия должны быть обернуты папиросной бумагой по ГОСТ 3479, уложены в картонные или пластмассовые коробки и упакованы в сплошные деревянные ящики. Допускается применять другой способ и материал упаковки, обеспечивающий сохранность при транспортировании и хранении.

(Измененная редакция, Изм. № 2).

5.3 Транспортная маркировка — по ГОСТ 14192.

(Измененная редакция, Изм. № 1).

5.4. Хранение, транспортирование и учет изделий технических из благородных металлов и сплавов должны проводиться в соответствии с порядком хранения, транспортирования и учета драгоценных металлов. Условия хранения в части воздействия климатических факторов — по ГОСТ 15150, группа 3 (Ж).

(Измененная редакция, Изм. № 1).

5.5, 5.6. (Исключены, Изм. № 1).

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие технических изделий требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и эксплуатации, установленных настоящим стандартом.

Раздел 6. (Введен дополнительно, Изм. № 3).

Приложение 1 Рекомендуемое

ПРИМЕНЕНИЕ ЛАБОРАТОРНОЙ ПОСУДЫ ИЗ ПЛАТИНЫ И ЕЕ СПЛАВОВ

1. Рекомендуемые области применения приведены в таблице

Примечания. 1. Форму и размер посуды или изделия выбирают в соответствии с характером аналитического процесса и массой пробы.

2. В аналитических операциях используют также платиновую проволоку по ГОСТ 18389, фольгу по ГОСТ 24353, листы и полосы по ГОСТ 24718, диски, сетки, трубки капиллярные по нормативно-технической документации.

2. Химико-аналитические операции, для которых допускается использование платиновой посуды и изделий

2.1. Платиновую посуду и изделия применяют при химико-аналитических операциях во фторидных системах.

2.1.1. При разложении фтористоводородной кислотой (смесью фтористоводородной и хлорной кислот) природных и промышленных силикатных материалов: пород, минералов, стекол, керамических материалов, цемента и др.; руд, минералов и концентратов бериллия, ниобия, тантала, титана, циркония, редкоземельных элементов, урана, хрома, а также технологических продуктов на основе оксидов перечисленных элементов; сухих остатков природных и сточных вод, зол растительных и животных тканей, аэрозолей, минеральной части почв и т.д. применяют платиновые тигли, чашки, колбы, шпатели.

Потери платины в процессе разложения с фтористоводородной кислотой возможны в пределах до нескольких десятков микрограмм за одну операцию.

2.1.2. При кислотном разложении природных и промышленных материалов во фторидных системах с использованием платиновой посуды и изделий допускается применение следующих бинарных смесей кислот: фтористоводородная-хлористоводородная кислота; фтористоводородная-хлорная кислота; фтористоводородная-серная кислота; фтористоводородная-азотная кислота, свободная от примесей хлоридов, а также тройных смесей кислот фтористоводородная-азотная-серная кислота и фтористоводородная-азотная-хлорная кислота.

Категорически запрещается использование систем с хлористоводородной кислотой в присутствии окислителей, в том числе нитратов, пиролюзита и других окислителей, вызывающих выделение хлора, разрушающего платину.

Непременное условие применения систем с хлорной кислотой — отсутствие в анализируемых пробах восстановителей: органических веществ, гипофосфитов, соединений сурьмы (III) и других восстановителей, вызывающих разложение хлорной кислоты со взрывом.

Потери платины при кислотном разложении в бинарных и тройных смесях кислот не должны превышать 1 — 3 мг за одну операцию.

2.1.3. В операциях сплавления с солями и комплексными соединениями фтористоводородной кислоты: фторидами и бифторидами калия и аммония, фторосиликатом натрия, фтороборатом натрия, смесью фторида калия или фторида натрия с пиросульфатом калия или натрия, а также при обработке проб смесью борной кислоты с фторидами натрия или лития при температуре до 950 °C — 1000 °C используют платиновые тигли и чашки.

2.1.4. При вскрытии фторосодержащих неорганических материалов методом пирогидролиза используют платиновые лодочки и трубки.

2.2. В сульфатных системах посуду из платины применяют для разложения оксидов, фторидов, карбонатов, фосфатов, боридов, некоторых силикатов и ряда других соединений нагреванием с серной кислотой; вскрытия многочисленных минералов титана, ниобия, тантала, ванадия, вольфрама, циркония, алюминия, хрома и др., в том числе рутила, титаномагнетита, ильменита, колумбита, танталита, некоторых шпинелей; разложения прокаленных оксидов титана, ниобия, тантала, циркония, железа, алюминия, бериллия и др. сплавлением с бисульфатами и пиросульфатами аммония, натрия и калия.

Потери платины при сплавлении с бисульфатами и пиросульфатами щелочных металлов составляют 1 — 3 мг на одну операцию.

2.3. При вскрытии проб спеканием и сплавлением с карбонатами щелочных металлов: карбонатом натрия, карбонатом натрия-калия, гидрокарбонатом натрия, карбонатом калия и гидрокарбонатом калия применяют тигли из платины. При температуре ниже 1300 °C потери в весе платины не превышают 1 — 2 мг за одно сплавление.

2.4. При вскрытии проб силикатных пород и минералов, минералов и руд титана, ниобия, тантала, циркония, марганца, хрома и др. природных и многих промышленных материалов сплавлением с бурой, борным ангидридом, метаборатом лития, а также при вскрытии проб сплавлением со смесью буры и соды используют тигли из платины и сплава платины с золотом (ПлЗл-5) по нормативно-технической документации, утвержденной в установленном порядке.

Потери платины при сплавлении с боратными плавнями около 2 мг за одну операцию, а при сплавлении со смесью буры и соды 2 — 5 мг за одну операцию.

2.5. Платиновую посуду применяют при выпаривании и концентрировании проб природных вод, технологических растворов, органических растворителей, минеральных кислот, а также перекристаллизации реактивов.

2.6. Платиновые тигли и чашки при необходимости используют для определения зольности органических и биологических материалов, почв и др., а также при озолении этих материалов в целях последующего определения химического состава золы.

Приложение 1. (Измененная редакция, Изм. № 1, 3).

Приложение 2 Обязательное

ОСНОВНЫЕ ТРЕБОВАНИЯ К УСЛОВИЯМ ЭКСПЛУАТАЦИИ ИЗДЕЛИЙ ИЗ БЛАГОРОДНЫХ МЕТАЛЛОВ

1. В термических операциях с платиновой посудой следует соблюдать меры предосторожности.

1.1. Нагрев платиновой посуды можно проводить в электрических печах в окислительной (воздушной) среде или в среде водорода, а также открытым пламенем при помощи горелок.

1.2. Посуду из платины можно прокаливать только на несветящемся пламени газовой горелки. Нельзя прокаливать платину на святящемся или коптящем пламени, а также в зоне внутреннего конуса пламени.

2.1 Не допускается прокаливать в платиновой посуде:

2.2 Не допускается применять:

3.1 Очистку платиновой посуды следует производить:
