Введен в действие
Постановлением
Государственного
комитета СССР по стандартам

от 30 октября 1979 г. № 4162

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ

ЭЛЕМЕНТЫ И УСТРОЙСТВА МАШИН И АППАРАТОВ ХИМИЧЕСКИХ ПРОИЗВОДСТВ

ОБЩИЕ ОБОЗНАЧЕНИЯ

Unified system for design documentation. Graphic designations. Components and arrangements of machines and apparatus of chemical industry. General symbols

ГОСТ 2.793-79*

Группа Т52

Взамен ГОСТ 2.780-68,

кроме пп. 1, 2, 18 — 25;
ГОСТ 2.789-74
в части приложения

Постановлением Государственного комитета СССР по стандартам от 30 октября 1979 г. № 4162 срок введения установлен

с 1 января 1981 года

Издание (январь 2000 г.) с Изменением № 1, утвержденным в марте 1981 г. (ИУС № 6-81).

1. Настоящий стандарт устанавливает условные графические обозначения, построенные по функциональным признакам, элементов и устройств машин и аппаратов химических производств в схемах <*> всех отраслей промышленности и строительства.

<*> Виды и типы схем и общие требования к их выполнению приведены в ГОСТ 2.701-84.

Стандарт полностью соответствует СТ СЭВ 1985-79.

2. Условные графические обозначения, отражающие принцип действия машин и аппаратов, приведены в следующих стандартах:

аппаратов емкостного типа - ГОСТ 2.780-96 и ГОСТ 2.794-79;

аппаратов выпарных - ГОСТ 2.788-74;

аппаратов теплообменных - ГОСТ 2.789-74;

аппаратов колонных - ГОСТ 2.790-74;

отстойников и фильтров - ГОСТ 2.791-74;

аппаратов сушильных - ГОСТ 2.792-74;

устройств питающих и дозирующих - ГОСТ 2.794-79;

центрифуг - ГОСТ 2.795-80.

Условные графические обозначения элементов и устройств машин и аппаратов химических производств, построенные по функциональным признакам, приведены в таблице.

Таблица 1

НаименованиеОбозначение аппарата
для жидкостидля воздуха (газа)
1. Аппараты теплообменные:
а) с естественным охлаждениемрис. 1рис. 2
б) с принудительным охлаждением:
жидкостьюрис. 3рис. 4
воздухом (газом)рис. 5рис. 6
вентиляторомрис. 7рис. 8
впрыскомрис. 9рис. 10
2. Подогреватели:
а) с естественным обогревомрис. 11рис. 12
б) с принудительным обогревом:
жидкостьюрис. 13рис. 14
воздухом (газом)рис. 15рис. 16
электрическим токомрис. 17рис. 18
впрыскомрис. 19рис. 20
3. Терморегуляторы, работающие в переменном режиме подвода и отвода тепла от рабочей среды
(Подвод и отвод тепла изображают аналогично приведенным выше примерам)		рис. 21рис. 22
4. Конденсаторы:
а) с естественным охлаждениемрис. 23
б) с принудительным охлаждением:
жидкостьюрис. 24
воздухом (газом)рис. 25
вентиляторомрис. 26
5. Маслораспылителирис. 27
6. Увлажнители воздуха (газа)рис. 28
7. Аппараты выпарные:
а) выпариватели с естественным обогревомрис. 29
б) выпариватели с принудительным обогревом:
жидкостьюрис. 30
воздухом (газом)рис. 31
электрическим токомрис. 32
впрыскомрис. 33
в) испарители с естественным обогревомрис. 34
г) испарители с принудительным обогревом:
жидкостьюрис. 35
воздухом (газом)рис. 36
электрическим токомрис. 37
впрыскомрис. 38
8. Аппараты колонныерис. 39
9. Фильтры:
а) для отделения жидких фракций:
с ручным спускомрис. 40рис. 41
с автоматическим спускомрис. 42рис. 43
химическим способом с ручным спускомрис. 44
химическим способом с автоматическим спускомрис. 45
б) для отделения твердых фракций:
с ручной очисткойрис. 46рис. 47
с автоматической очисткойрис. 48рис. 49
в) электромагнитныйрис. 50рис. 51
г) для отделения газовых фракций:
с ручной очисткойрис. 52рис. 53
с автоматической очисткойрис. 54рис. 55
д) полнопоточныйрис. 56
г) неполнопоточный
рис. 57
9а. Влагоотделитель
с ручным спускомрис. 58
с автоматическим спускомрис. 59
9б. Воздухосушительрис. 60
9в. Установка для кондиционирования воздухарис. 61

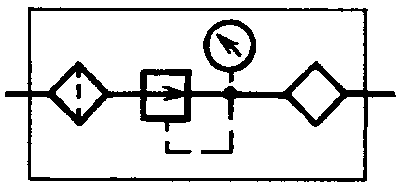

Примечание. Допускается вместо обозначения применять краткую схему установки для кондиционирования, например:рис. 62
10. Аппараты сушильные:
а) воздушные (газовые)рис. 63
б) вакуумныерис. 64
в) диэлектрическиерис. 65
г) радиационныерис. 66
11. Устройства питающие и дозирующие
а) питатели:
с тяговыми элементамирис. 67
без тяговых элементов вращающиесярис. 68
без тяговых элементов качающиесярис. 69
б) дозаторы:
объемныерис. 70
весовыерис. 71
12. Кристаллизаторы:
а) с охлаждением:
жидкостьюрис. 72
воздухом (газом)рис. 73
б) вакуумныерис. 74
в) давлениярис. 75
13. Аппараты с механическими перемешивающими устройствами:
а) мешалки лопастные, пропеллерные, турбинные и т.п. для жидких сред:
под атмосферным давлениемрис. 76
с внутренним давлением выше атмосферногорис. 77
с внутренним давлением ниже атмосферногорис. 78
с внутренним давлением выше и ниже атмосферного попеременнорис. 79
Примечание. Мешалки лопастные, пропеллерные и т.п. для жидких сред могут иметь подогрев, например, мешалки под атмосферным давлением с обогревом:
жидкостьюрис. 80
воздухом (газом)рис. 81
электрическим токомрис. 82
б) мешалки шнековые, якорные, валковые, тарельчатые и т.п. для пастообразных материаловрис. 83
в) мешалки для сыпучих материаловрис. 84
14. Центрифуги:
а) отстойникирис. 85
б) фильтрующиерис. 86
15. Сверхцентрифуги (сепараторы жидкостные)рис. 87
16. Аппараты для измельчения твердых материаловрис. 88
17. Аппараты для сортировки твердых материаловрис. 89
18. Грануляторырис. 90
19. Смесители:
а) газовыйрис. 91
б) жидкостныйрис. 92
в) жидкости и газарис. 93
1, 2. (Измененная редакция, Изм. № 1).

3. Размеры обозначений стандартом не установлены. Обозначения должны обеспечивать четкость схемы и быть вычерчены в соотношениях, в которых они выполнены в настоящем стандарте.

Размеры обозначений общего применения — по ГОСТ 2.721-74.
