Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР

от 29 апреля 1974 г. № 1039

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ

АППАРАТЫ ТЕПЛООБМЕННЫЕ

Unified system for design documentation. Graphic designations. Heat exchangers

ГОСТ 2.789-74

Группа Т52

Постановлением Государственного комитета стандартов Совета Министров СССР от 29 апреля 1974 г. № 1039 срок введения установлен

с 1 января 1975 года

Переиздание. Январь 2002 г.

1. Настоящий стандарт устанавливает условные графические обозначения теплообменных аппаратов в конструкторской документации всех отраслей промышленности.

2. Условные графические обозначения теплообменных аппаратов следует строить из комбинаций условных графических обозначений элементов корпусов и элементов, осуществляющих теплообмен.

Обозначения элементов корпусов — по ГОСТ 2.788-74.

Обозначения элементов, осуществляющих теплообмен, должны соответствовать установленным в табл. 1.

Таблица 1

Наименование Обозначение
1. Элементы трубчатые:
а) с неподвижными трубными решетками рис. 1
б) с плавающей головкой рис. 2
в) с плавающей головкой и сальником рис. 3
г) с U-образными трубами рис. 4
д) с трубками фильда рис. 5
е) с U-образными трубами и раздельными трубными досками рис. 6
ж) витые рис. 7
з) спиральные рис. 8
и) плоские рис. 9
2. Элементы с прямой теплопередачей:
а) распределители жидкости или газа, нагревающие или охлаждающие рис. 10
б) распылители центробежные рис. 11
в) распылители форсуночные По ГОСТ 2.784-96
г) распылители открытым пламенем рис. 12
д) элементы нагрева радиационные рис. 13
3. Рубашки греющие или охлаждающие рис. 14
4. Регенераторы тепла рис. 15
5. Электронагреватели По ГОСТ 2.745-68

Примеры построения условных графических обозначений теплообменных аппаратов приведены в табл. 2.

Таблица 2

Наименование Обозначение
1. Аппараты теплообменные кожухотрубчатые:

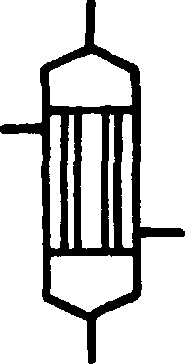

а) с неподвижными трубными решетками при давлении в трубах и межтрубном пространстве выше атмосферного рис. 16

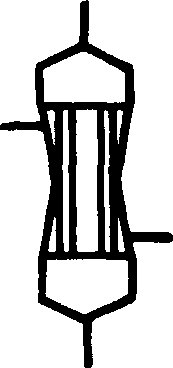

б) с неподвижными трубными решетками при давлении в трубах выше, а в межтрубном пространстве ниже атмосферного рис. 17

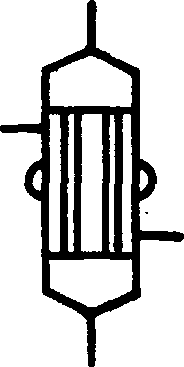

в) с температурным компенсатором на кожухе при давлении в трубах и межтрубном пространстве выше атмосферного рис. 18

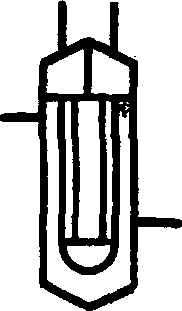

г) с плавающей головкой при давлении в трубах и межтрубном пространстве выше атмосферного рис. 19

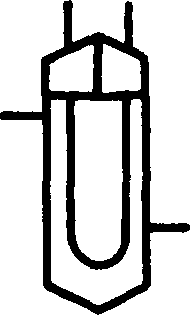

д) с U-образными трубами при давлении в трубах и межтрубном пространстве выше атмосферного рис. 20

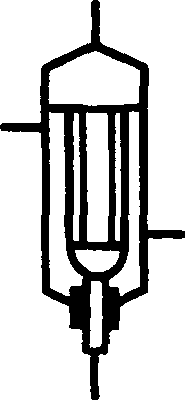

е) с сальником при давлении в трубах и межтрубном пространстве выше атмосферного рис. 21

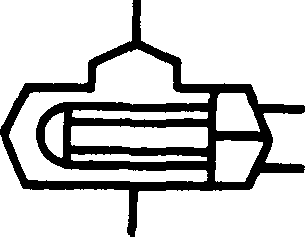

ж) с паровым пространством, с плавающей головкой при давлении в трубах и межтрубном пространстве выше атмосферного рис. 22

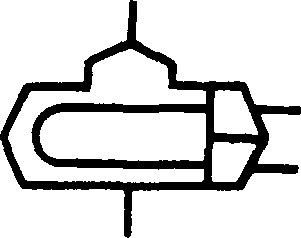

з) с паровым пространством, с U-образными трубами при давлении в трубах и межтрубном пространстве выше атмосферного рис. 23

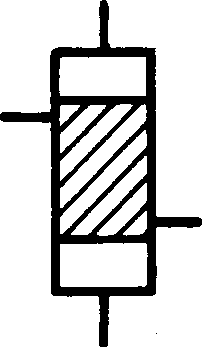

и) витые при давлении в трубах и межтрубном пространстве, равном атмосферному рис. 24
2. Аппараты теплообменные трубчатые без кожуха:
а) погруженные спиральные рис. 25
б) погруженные плоские рис. 26
в) оросительные рис. 27
3. Аппарат теплообменный с прямой теплопередачей рис. 28

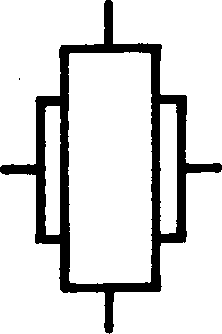

4. Аппарат теплообменный с наружным обогревом рис. 29

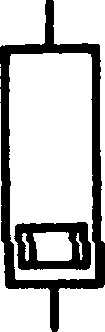

5. Аппарат теплообменный с электрическим обогревом рис. 30

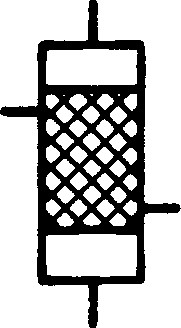

6. Аппарат теплообменный регенеративный рис. 31

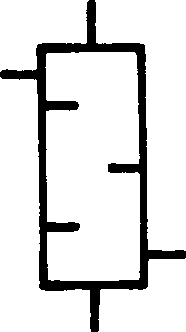

7. Конденсатор смещения рис. 32

Если отсутствует необходимость в пояснении специфических особенностей элементов и устройств, их следует изображать при помощи упрощенных внешних очертаний или применяют общие обозначения, построенные по функциональным признакам по ГОСТ 2.780-96.

3. Обозначения теплообменных аппаратов, имеющие собственные условные графические обозначения, должны соответствовать установленным в табл. 3.

Таблица 3

НаименованиеОбозначение
1. Аппараты теплообменные листовые:
а) спиральныерис. 33
б) пластинчатые разборныерис. 34
в) пластинчатые полуразборныерис. 35
г) пластинчатые сварные блочныерис. 36
д) пластинчатые цельносварныерис. 37
е) пластинчатые ребристыерис. 38

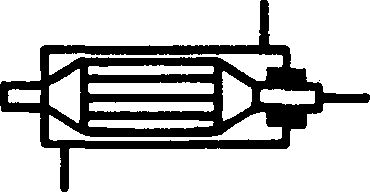

ж) ламельныерис. 39

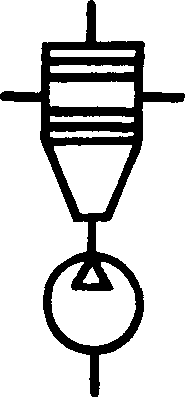

2. Аппарат теплообменный с воздушным охлаждениемрис. 40

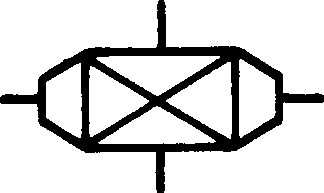

3. Калориферрис. 41
4. Градирнирис. 42
ПРИЛОЖЕНИЕ по ГОСТ 2.793-79.

4. Размеры обозначений стандартом не установлены. Обозначения должны обеспечивать четкость схемы и быть вычерчены в соотношениях, в которых они выполнены в настоящем стандарте.
