ГОСТ 2.788-74. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические. Аппараты выпарные

Государственный комитет СССР по стандартам · № ГОСТ 2.788-74Действующий акт

(введен в действие Постановлением Госстандарта СССР от 29.04.1974 № 1040)

Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 29 апреля 1974 г. № 1040

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ

АППАРАТЫ ВЫПАРНЫЕ

Unified system for design documentation. Graphic designations. Evaporating apparatus

ГОСТ 2.788-74

Группа Т52

Постановлением Государственного комитета стандартов Совета Министров СССР от 29 апреля 1974 г. № 1040 срок введения установлен

с 1 января 1975 года

Переиздание. Январь 2002 г.

1. Настоящий стандарт устанавливает условные графические обозначения выпарных аппаратов в конструкторской документации всех отраслей промышленности.

2. Условные графические обозначения выпарных аппаратов следует строить из комбинации условных графических обозначений элементов корпусов, тепловых камер и других элементов.

Обозначения элементов корпусов должны соответствовать установленным в табл. 1.

Таблица 1

Наименование Обозначение
1. Обечайки:
а) под атмосферным давлением рис. 1
б) с внутренним давлением выше атмосферного рис. 2
в) с внутренним давлением ниже атмосферного
Примечание. В корпусах, если есть возможность указать давление выше или ниже атмосферного только изменением формы днища, то обечайки показывают прямыми линиями.		 рис. 3
2. Днища:
а) под атмосферным давлением рис. 4
б) с внутренним давлением выше атмосферного рис. 5
в) с внутренним давлением ниже атмосферного рис. 6

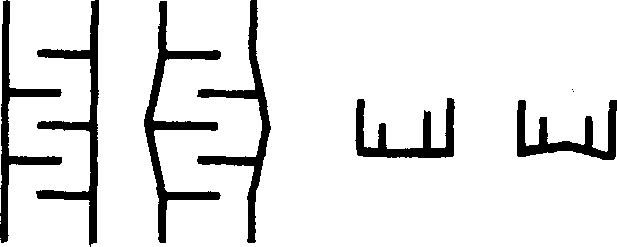

Примечание к пп. 1 и 2. Допускается на поверхностях обечаек и днищ показывать перегородки, распределяющие потоки, например рис. 7

Примеры построения корпусов выпарных аппаратов приведены в табл. 2.

Таблица 2

Наименование Обозначение
1. Корпусы аппаратов:
а) под атмосферным давлением рис. 8
б) с внутренним давлением выше атмосферного рис. 9
в) с внутренним давлением ниже атмосферного рис. 10
2. Корпусы пленочных выпарных аппаратов:
а) под атмосферным давлением рис. 11
б) с внутренним давлением выше атмосферного рис. 12
в) с внутренним давлением ниже атмосферного рис. 13

Обозначения тепловых камер — по ГОСТ 2.789-74.

Примеры построения условных графических обозначений выпарных аппаратов приведены в табл. 3.

Таблица 3

Наименование Обозначение

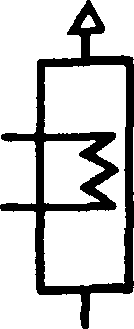

1. Аппараты выпарные. Общее обозначение рис. 14
2. Аппараты выпарные с естественной циркуляцией:

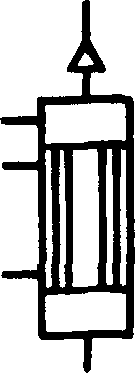

а) с соосной тепловой камерой рис. 15
б) с выносной тепловой камерой рис. 16
3. Аппараты выпарные с принудительной циркуляцией:

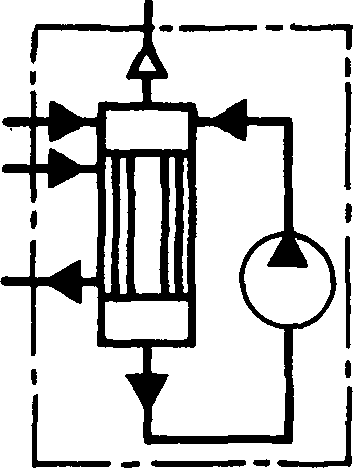

а) с соосной тепловой камерой рис. 17

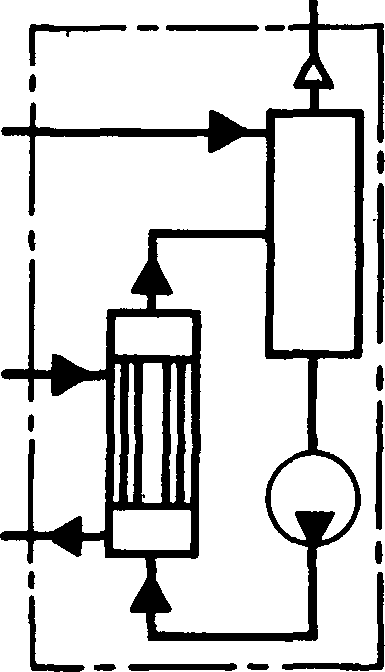

б) с выносной тепловой камерой рис. 18
4. Аппараты выпарные пленочные:
а) со свободно падающей пленкой рис. 19
б) с восходящей пленкой рис. 20

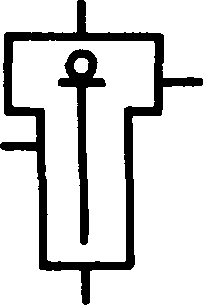

в) роторные рис. 21
5. Аппарат выпарной с погруженным горением рис. 22

Если отсутствует необходимость в пояснении специфических особенностей элементов и устройств, их следует изображать при помощи упрощенных внешних очертаний или применяют общее обозначение.

3. Размеры обозначений стандартом не установлены. Обозначения должны обеспечивать четкость схемы и быть вычерчены в соотношениях, в которых они выполнены в настоящем стандарте.
