Утвержден и введен в действие
Постановлением Госстандарта СССР

от 18 марта 1974 г. № 605

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ. ОБОЗНАЧЕНИЯ ОБЩЕГО ПРИМЕНЕНИЯ

Unified system for design documentation. Graphical decignations in schemes. Graphical symbols of general use

ГОСТ 2.721-74

Группа Т52

Дата введения

1 июля 1975 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Государственным комитетом СССР по стандартам.

Исполнители: В.Р. Верченко, Ю.И. Степанов, Э.Я. Акопян, Ю.П. Широкий, В.С. Мурашов, Т.Н. Назарова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 18.03.74 № 605.

3. Взамен ГОСТ 2.721-68, ГОСТ 2.783-69, ГОСТ 2.750-68, ГОСТ 2.751-73.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 2.702-75 7, табл. 6в
ГОСТ 2.770-68 7, табл. 6

5. Переиздание (январь 1998 г.) с Изменениями № 1, 2, 3, 4, утвержденными в марте 1981 г., апреле 1987 г., июле 1991 г., марте 1994 г. (ИУС 6-81, 7-87, 10-91, 5-94).

1. Настоящий стандарт устанавливает условные графические обозначения общего применения на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 1).

2. Обозначения направлений распространения тока, сигнала, информации и потока энергии, жидкости и газа должны соответствовать приведенным в табл. 1.

Таблица 1

Наименование Обозначение
1. Распространение тока, сигнала, информации и потока энергии:
а) в одном направлении рис. 1
б) в обоих направлениях неодновременно рис. 2
в) в обоих направлениях одновременно рис. 3
1.1. Направление тока, сигнала, информации и потока энергии:
а) передача рис. 4
б) прием рис. 5
1.2. Распространение энергии в направлениях:
а) от токоведущей шины рис. 6
б) к токоведущей шине рис. 7
в) в обоих направлениях рис. 8
2. Поток жидкости:
а) в одном направлении (например, вправо) рис. 9
б) в обоих направлениях рис. 10
3. Поток газа (воздуха):
а) в одном направлении (например, вправо) рис. 11
б) в обоих направлениях. рис. 12
Примечания к пп. 2 и 3. 1. Если необходимо уточнить рабочую среду в трубопроводах, то следует применять обозначения по нормативному документу.
2. При выполнении схем автоматизированным способом допускается вместо зачернения применять наклонную штриховку, например, поток жидкости.		 рис. 13

(Измененная редакция, Изм. № 2).

3. Обозначения направления движения должны соответствовать приведенным в табл. 2.

Таблица 2

Наименование Обозначение
1. Движение прямолинейное:
а) одностороннее рис. 14
б) возвратное рис. 15
в) одностороннее с выстоем рис. 16
г) возвратное с выстоем рис. 17
д) одностороннее с ограничением. рис. 18
Примечание. Если необходимо указать, что перемещение осуществляется на определенное расстояние, то значение расстояния следует проставлять над изображением стрелки, например, перемещение на 40 мм. рис. 19
е) возвратно-поступательное рис. 20
2. Движение вращательное:
а) одностороннее рис. 21
б) возвратное рис. 22
в) одностороннее с выстоем рис. 23
г) с ограничением движения в направлении вращения. рис. 24
Примечание. Если необходимо указать, что поворот осуществляется на определенный угол, то значение угла поворота следует проставлять над изображением стрелки, например, поворот осуществляется на угол 45°. рис. 25

4. Обозначения линий механической связи должны соответствовать приведенным в табл. 3.

Таблица 3

Наименование Обозначение
1. Линия механической связи в гидравлических и пневматических схемах рис. 26
2. Линия механической связи в электрических схемах рис. 27
Примечание. При небольшом расстоянии между элементами и их составными частями допускается применять следующее обозначение. рис. 28
2а. Линия механической связи с эластичным элементом рис. 29
3. Разветвление линии механической связи в электрических схемах:
а) под углом 90° рис. 30
б) под углом 45° рис. 31

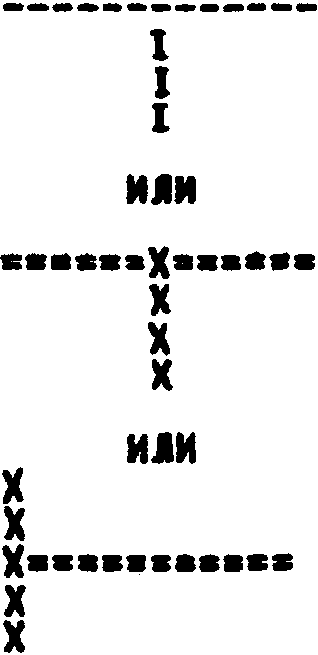

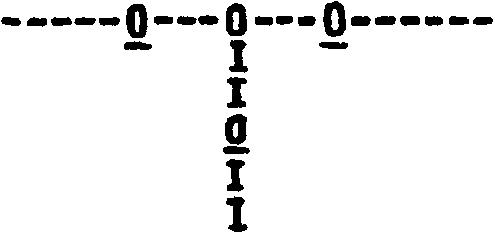

4. Пересечение линий механической связи в электрических схемах:
а) под углом 90° рис. 32
б) под углом 45° рис. 33

5. Обозначения передачи движения должны соответствовать приведенным в табл. 4.

Таблица 4

Наименование Обозначение
1. Линия механической связи, передающей движение:

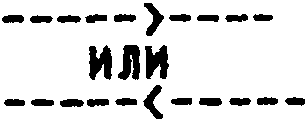

а) прямолинейное одностороннее в направлении, указанном стрелкой рис. 34
рис. 35
б) прямолинейное возвратное рис. 36
в) прямолинейное с ограничением с одной стороны рис. 37
рис. 38
г) прямолинейное возвратно-поступательное с ограничением с двух сторон рис. 39
с ограничением с одной стороны рис. 40

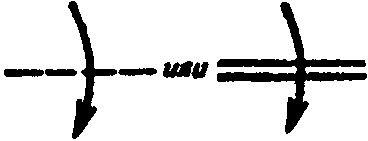

д) вращательное по часовой стрелке (наблюдатель слева) рис. 41

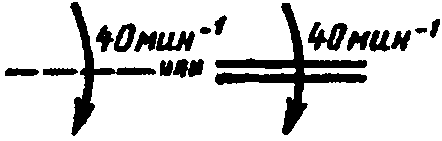

допускается указывать частоту вращения, например, 40\text{мин}^{- 1} рис. 42

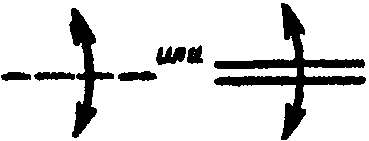

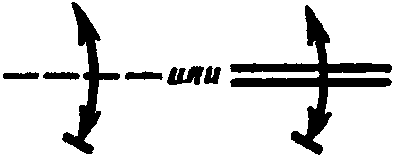

е) вращательное в обоих направлениях рис. 43

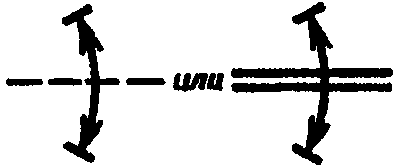

ж) вращательное в обоих направлениях с ограничением с одной стороны рис. 44
з) вращательное в обоих направлениях с ограничением с двух сторон рис. 45

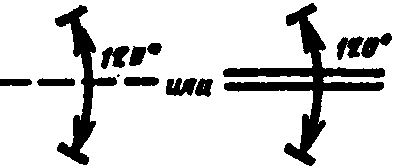

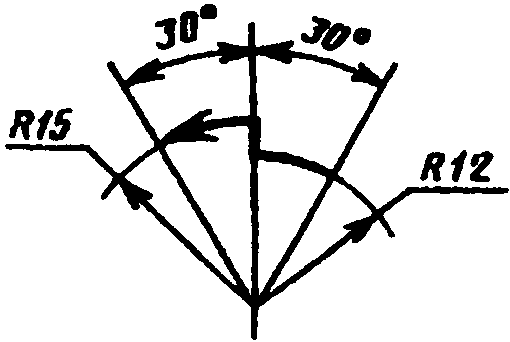

допускается указывать угол поворота, например, 120° рис. 46

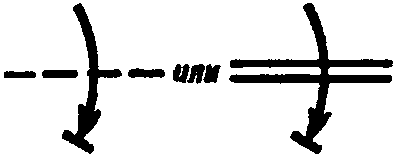

и) вращательное в одном направлении с ограничением рис. 47

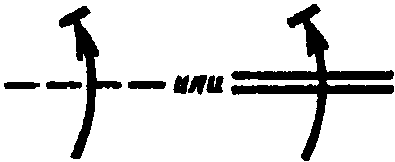

рис. 48

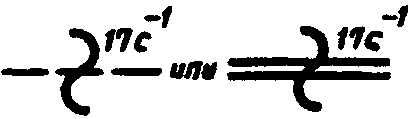

2. Линия механической связи, срабатывающей периодически (передача периодических движений). рис. 49
Примечание. Если необходимо указать частоту срабатывания, то значение частоты следует проставлять около знака периодичности, например, линия механической связи с частотой срабатывания 17\text{с}^{- 1} . рис. 50

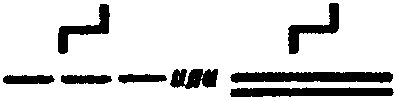

3. Линия механической связи со ступенчатым движением. рис. 51

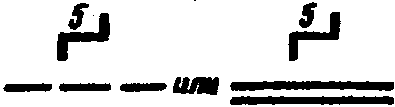

Примечание. При необходимости следует обозначать число ступеней, например 5. рис. 52
4. Линия механической связи, имеющей выдержку времени:
а) при движении вправо рис. 53
б) при движении влево рис. 54
в) при движении в обоих направлениях. рис. 55
Примечания: 1. Замедление происходит при движении в направлении от дуги к центру.
2. Если необходимо указать значение выдержки времени, то его следует проставлять около знака выдержки времени, например, линия механической связи, имеющей выдержку времени 5 с при движении вправо.		 рис. 56
5. Линия механической связи с автоматическим возвратом до состояния покоя после исчезновения приводящей силы. Возврат в направлении, указанном стрелкой рис. 57
6. Движение винтовое:

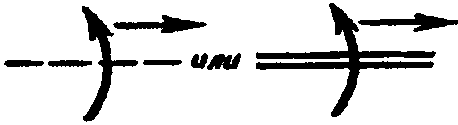

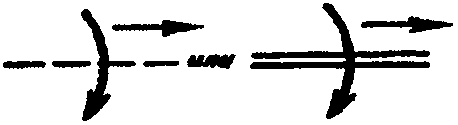

а) вправо рис. 58
рис. 59

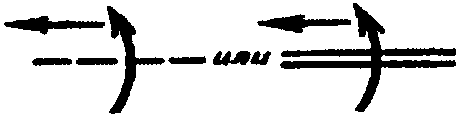

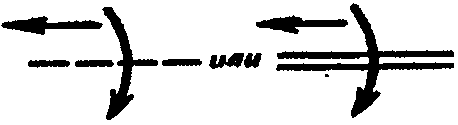

б) влево рис. 60
рис. 61

4, 5. (Измененная редакция, Изм. № 1).

6. Обозначения регулирования, саморегулирования и преобразования должны соответствовать приведенным в табл. 5.

Таблица 5

Наименование Обозначение
1. Регулирование задействованием органов управления:
а) линейное рис. 62
б) нелинейное рис. 63
2. Регулирование автоматическое:
а) линейное рис. 64
б) нелинейное рис. 65
3. Саморегулирование, вызванное физическими процессами или величинами:
а) линейное рис. 66
б) нелинейное рис. 67
Примечания: 1. При необходимости уточнения характера регулирования следует применять следующие обозначения:

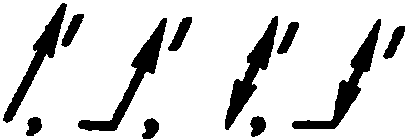

а) регулирование плавное рис. 68

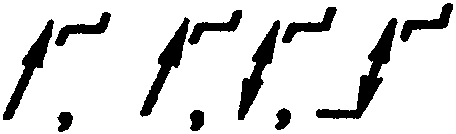

б) регулирование ступенчатое рис. 69

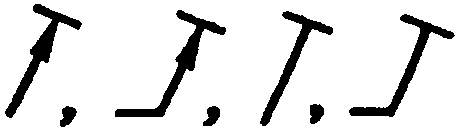

в) регулирование подстроенное рис. 70
2. При необходимости указания способа регулирования следует применять следующие обозначения:
а) регулирование ручкой, выведенной наружу рис. 71
б) регулирование инструментом; элемент регулирования (например, ось потенциометра) выведен наружу рис. 72
в) регулирование инструментом; элемент регулирования (например, ось потенциометра) находится внутри устройства рис. 73
г) при выполнении схем автоматизированным способом вместо зачернения допускается применять наклонную штриховку. рис. 74
3. Около квалифицирующего символа допускается указывать уточняющие данные, например:
а) регулирование линейное при токе, равном нулю рис. 75
б) регулирование линейное при напряжении, равном нулю рис. 76
в) функциональная зависимость регулирования, например, логарифмическая зависимость рис. 77
г) при изображении ступенчатого регулирования допускается указывать число ступеней, например, регулирование пятиступенчатое рис. 78
д) при необходимости указания направления движения органа регулирования, при котором происходит увеличение регулируемой величины, используют стрелку, например, регулирование ручкой, выведенной наружу. рис. 79
4. Обозначение в соответствии с пп. 1 - 3 должно пересекать условное графическое обозначение, с которым оно применяется, например:
а) конденсатор с подстроечным регулированием рис. 80
б) усилитель с автоматическим регулированием усиления. рис. 81
4. Функция преобразования, например, аналогово-цифрового X/Y
A/D
(Измененная редакция, Изм. № 2, 4).
7. Обозначения элементов привода и управляющих устройств должны соответствовать приведенным в табл. 6, общие элементы условных графических обозначений, линии для выделения и разделения частей схемы и для экранирования — в табл. 6а; обозначения заземления и возможных повреждений изоляции — в табл. 6б; обозначения электрических связей, проводов, кабелей и шин — в табл. 6в; обозначения рода тока и напряжения — в табл. 6г; обозначения видов обмоток в изделиях — в табл. 6д; обозначения форм импульсов — в табл. 6е; обозначения сигналов — в табл. 6ж; обозначения видов модуляции — в табл. 6з; обозначения появления реакций при достижении определенных величин — в табл. 6и; обозначения веществ (сред) — в табл. 6к; обозначение воздействий, эффектов, зависимостей — в табл. 6л; обозначения излучений — в табл. 6м; обозначения прочих квалифицирующих символов — в табл. 6н; обозначения, выполняемые на алфавитно-цифровых печатающих устройствах, — в табл. 6о.
Таблица 6
НаименованиеОбозначение
1. Фиксирующий механизм:
а) общее обозначениерис. 82
б) в положении фиксациирис. 83
в) приобретающий положение фиксации после передвижения вправорис. 84
г) приобретающий положение фиксации после передвижения влеворис. 85

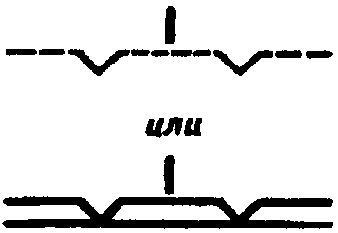

д) приобретающий положение фиксации после передвижения вправо и влево
рис. 86
2. Механизм с защелкой:
а) общее обозначениерис. 87

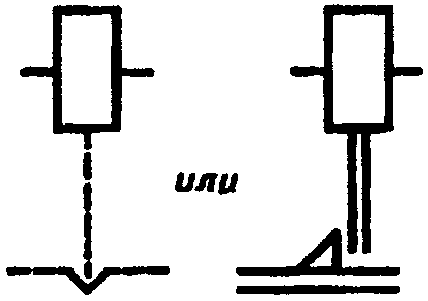

рис. 88
б) препятствующий передвижению влево в фиксированном положениирис. 89
в нефиксированном положениирис. 90
в) препятствующий передвижению вправо в фиксированном положениирис. 91
в нефиксированном положениирис. 92
г) препятствующий передвижению в обе стороны.рис. 93
Примечание к пп. 1 и 2. При необходимости следует указывать способ возврата механизма в исходное положение, например, электромагнитом.рис. 94

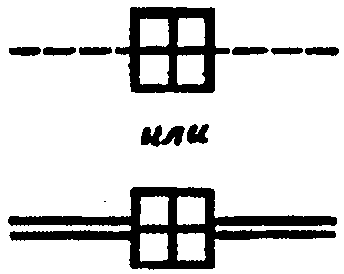

3. Механизм свободного расцеплениярис. 95
4. Муфта. Общее обозначение:рис. 96
а) выключеннаярис. 97
б) включеннаярис. 98

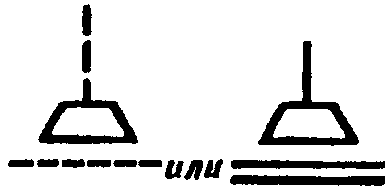

5. Тормоз:

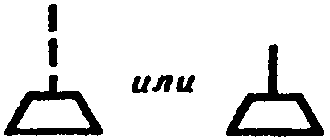

а) общее обозначениерис. 99
б) в отпущенном состояниирис. 100

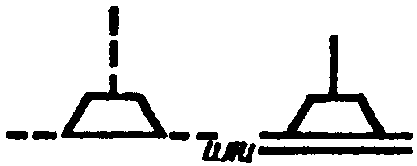

в) в состоянии торможения.рис. 101

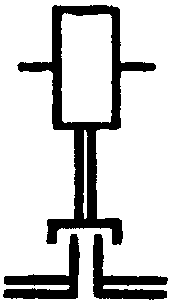

Примечание к пп. 4 и 5. При необходимости следует указывать способ включения муфты или тормоза, например, электромагнитом.рис. 102
6. Поводок

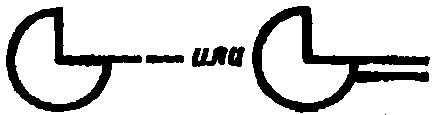

рис. 1037. Кулачок
рис. 1048. Линейка (рейка).
рис. 105Примечание. При необходимости следует указывать направление движения.
9. Пружинарис. 106
10. Толкательрис. 107
11. Роликрис. 108
12. Ролик, срабатывающий в одном направлении.рис. 109
Примечание к пп. 1 - 12. При необходимости указания конкретных видов элементов привода следует применять обозначения по ГОСТ 2.770.
13. Привод ручной:
а) общее обозначениерис. 110

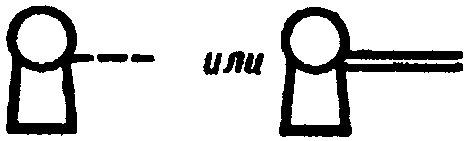

б) приводимый в движение ключомрис. 111
в) приводимый в движение несъемной рукояткойрис. 112
г) приводимый в движение съемной рукояткойрис. 113
д) приводимый в движение маховичкомрис. 114
е) приводимый в движение нажатием кнопкирис. 115

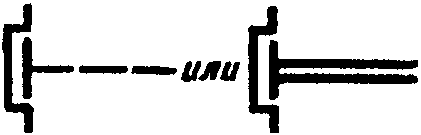

ж) приводимый в движение нажатием кнопки с ограниченным доступомрис. 116
з) приводимый в движение вытягиванием кнопкирис. 117
и) приводимый в движение поворотом кнопки.рис. 118
Примечание к пп. 13е — 13и. Предполагается, что привод кнопками имеет самовозврат.

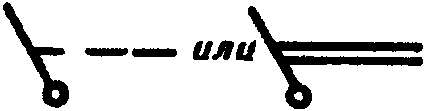

к) приводимый в движение рычагомрис. 119
л) аварийного срабатываниярис. 120

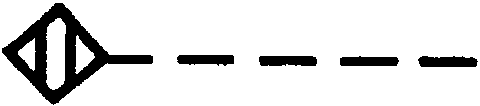

м) приводимый в движение эффектом близостирис. 121

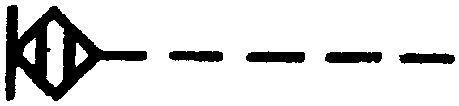

н) приводимый в движение прикасаниемрис. 122

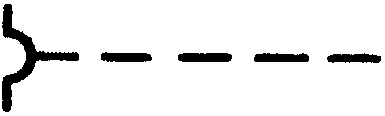

о) приводимый в движение с помощью электромагнитной защиты по типу перегрузкирис. 123
п) приводимый в движение с помощью электрических часоврис. 124
14. Привод ножнойрис. 125
14а. Привод другими частями тела
рис. 12615. Другие приводы:
а) аккумулятор механической энергии, общее обозначение.

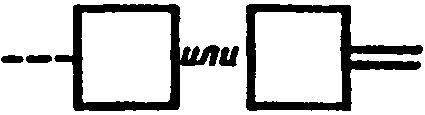

рис. 127Примечание. При необходимости внутри квадрата помещают сведения о виде энергии.

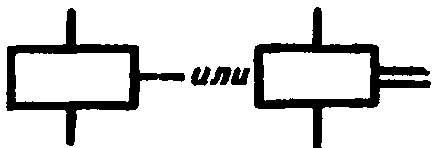

б) электромагнитныйрис. 128
в) пневматический или гидравлическийрис. 129

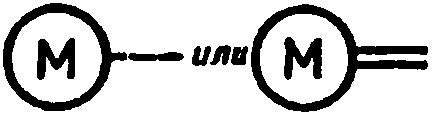

г) электромашинныйрис. 130

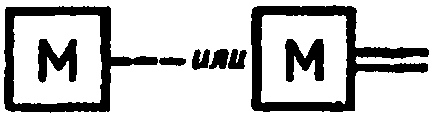

д) тепловой (двигатель тепловой)рис. 131

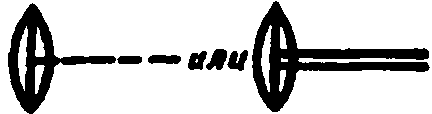

е) мембранныйрис. 132

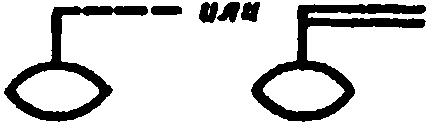

ж) поплавковыйрис. 133

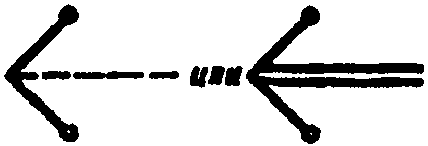

з) центробежныйрис. 134

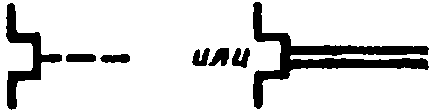

и) с помощью биметалларис. 135
к) струйныйрис. 136
л) кулачковыйрис. 137

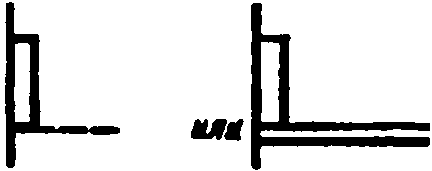

м) привод линейкой (рейкой)
рис. 138
н) пиропатронрис. 139

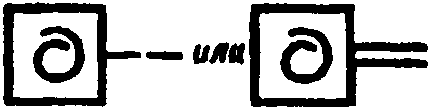

о) привод механической пружинойрис. 140

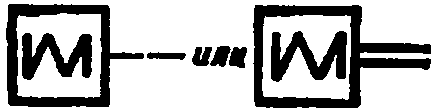

рис. 141

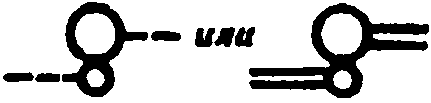

п) привод шестеренчатый

рис. 142

р) привод щупом или прижимной планкой

рис. 143

Таблица 6а

Наименование Обозначение
1. Прибор, устройство рис. 144

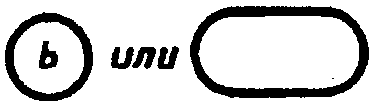

2. Баллон (электровакуумного и ионного прибора), корпус (полупроводникового прибора). рис. 145
Примечание. Комбинированные электровакуумные приборы при раздельном изображении систем электродов. рис. 146

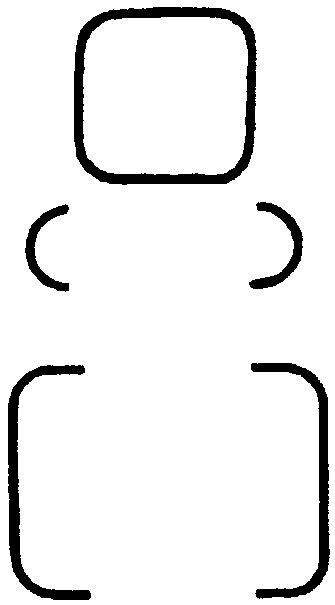

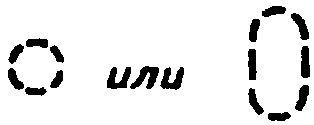

3. Линия для выделения устройств, функциональных групп, частей схемы рис. 147
4. Экранирование. рис. 148
Примечание. При уточнении характера экранирования (электростатическое или электромагнитное) под изображением линии экранирования проставляют буквенные обозначения соответственно:
а) электростатическое рис. 149
б) электромагнитное. рис. 150
5. Экранирование группы элементов. рис. 151
Примечание. Экранирование допускается изображать с любой конфигурацией контура.
6. Экранирование группы линий электрической связи рис. 152
7. Индикатор контрольной точки рис. 153

Таблица 6б

Наименование Обозначение
1. Заземление, общее обозначение рис. 154
2. Бесшумное заземление (чистое) рис. 155
3. Защитное заземление рис. 156
4. Электрическое соединение с корпусом (массой). рис. 157
Примечание. При отсутствии наклонных линий допускается горизонтальную линию изображать толстой.
5. Эквипотенциальность рис. 158
6. Возможность повреждения изоляции, общее обозначение рис. 159
7. Возможность повреждения изоляции:
а) между проводами рис. 160

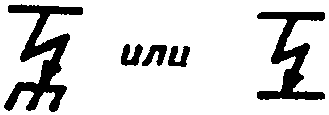

б) между проводом и корпусом (пробой на корпус) рис. 161
в) между проводом и землей (пробой на землю). рис. 162
Примечание. Допускается применять точки для обозначения повреждения изоляции между проводами. рис. 163

Таблица 6в

НаименованиеОбозначение
1. Линия электрической связи, провода, кабели, шины, линия групповой связи.рис. 164
Примечания: 1. Допускается защитный проводник (РЕ) изображать тонкой штрих-пунктирной линией.рис. 165
2. При необходимости для линий групповой связи применяются утолщенные линии.рис. 166
3. При наличии текста к линии электрической связи, кабелю, шине или к линии групповой связи текст помещают:
а) над линиейрис. 167
б) в разрыве линиирис. 168
в) в начале или в конце линии.рис. 169

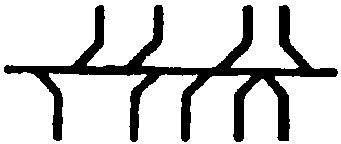

2. Графическое разветвление (слияние) линий электрической связи в линию групповой связи, разводка жил кабеля или проводов жгута.рис. 170
Примечания: 1. Расстояние между соседними линиями, отходящими в разные стороны, должно быть не менее 2 мм.
2. Для облегчения поиска отдельных линий связи можно указывать направление каждой линии при помощи излома под углом 45°, при этом:рис. 171
а) точка излома должна быть удалена от групповой линии связи не менее чем на 3 мм;
б) наклонные участки соседних линий, изображенных по одну сторону от групповой линии связи, не должны пересекаться или иметь общие точки.

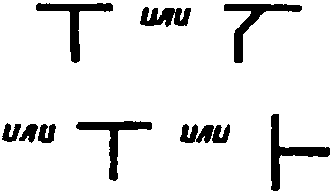

3. Графическое разветвление (слияние) линий групповой связирис. 172
4. Графический излом линий электрической связи, линий групповой связи, провода, кабеля, шины:
а) под углом 90°рис. 173
б) под углом 135°рис. 174
5. Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенныхрис. 175
Линии должны пересекаться под углом 90°.рис. 176
Примечание. Линия, имеющая излом под углом 135°, не должна пересекаться с другой линией в точке излома.
6. Линия электрической связи с ответвлениями:
а) с однимрис. 177
б) с двумя.рис. 178
Примечания: 1. Ответвления допускается изображать под углами, кратными 45°.рис. 179
2. Линию электрической связи с одним ответвлением допускается изображать без точки.рис. 180

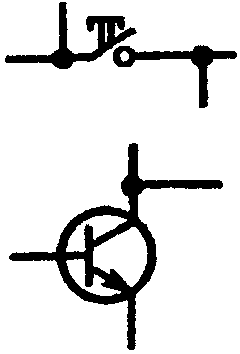

3. При изображении ответвлений электрической связи не допускается в качестве точек ответвления использовать элементы условных графических обозначений, имеющие вид точек, изломов, пересечений и т.д.рис. 181

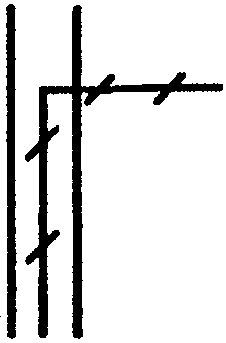

4. Если при выполнении схем автоматизированным способом линии групповой связи выполняют неутолщенными, то для графического отделения этих линий от пересекающихся с ними или параллельных им линий электрической связи на линию групповой связи наносят наклонные штрихи.рис. 182

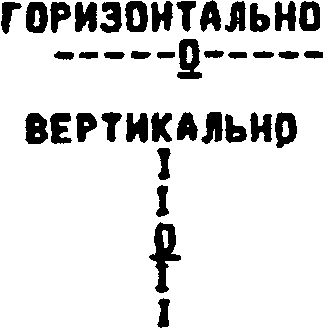

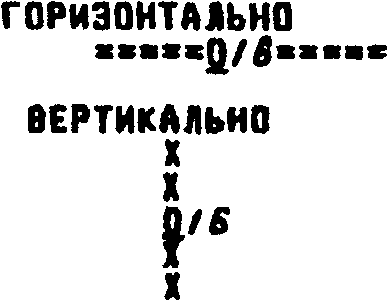

7. Линии электрической связи, графически сливаемые и расположенные:

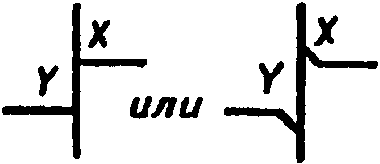

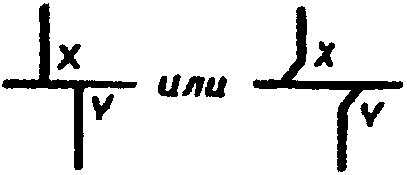

а) вертикальнорис. 183
б) горизонтально.рис. 184
Примечание. На месте знаков X и Y должны быть указаны условные обозначения линий по ГОСТ 2.702.
8. Обрыв линии электрической связи.рис. 185
Примечание. На месте знака X указывают необходимые данные о продолжении линии на схеме.
9. Шинарис. 186
10. Ответвление шинырис. 187
11. Шины, графически пересекающиеся и электрически не соединенныерис. 188
12. Отводы (отпайки) от шины.рис. 189
Примечание к пп. 9 — 12. Изображение шин при помощи двойных линий применяется в тех случаях, когда необходимо графически отделить их от изображения линии электрической связи.
13. Группа проводов, подключенных к одной точке электрического соединения:
а) два проводарис. 190
б) четыре проводарис. 191
в) более четырех проводоврис. 192
14. Линия электрической связи с ответвлением в несколько параллельных идентичных цепей.
Внутри обозначения ответвления указывают общее количество параллельных цепей, включая изображенную цепь, например:		рис. 193
изображениерис. 194

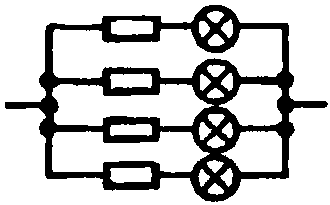

соответствует изображениюрис. 195
15. Группа линий электрической связи, имеющих общее функциональное назначение, изображенная:
а) однолинейнорис. 196
б) многолинейно.рис. 197
Примечания: 1. В однолинейном изображении буква n заменяется числом, указывающим количество линий в группе, например, группа линий электрической связи, состоящей из семи линий.рис. 198
2. При многолинейном изображении группы для облегчения поиска линий допускается разбивать группу линий на подгруппы при помощи интервалов. При этом в каждой подгруппе должно быть одинаковое количество линий; крайняя подгруппа может содержать меньшее количество линий.рис. 199
3. В однолинейном изображении группы линий электрической связи, состоящей из 2 — 4 линий, допускается изображать:
а) группу из двух линийрис. 200
б) группу из трех линийрис. 201
в) группу из четырех линий.рис. 202
16. Переход группы линий электрической связи, имеющих общее функциональное назначение, от многолинейного изображения к однолинейному (например, восемь линий)рис. 203
17. Группа линий электрической связи, имеющих общее функциональное назначение, каждая из которых имеет ответвлениерис. 204
18. Группа линий электрической связи, имеющих общее функциональное назначение и осуществляемых многожильным кабелем, например семижильным, изображенная:
а) однолинейнорис. 205
б) многолинейнорис. 206
19. Группа линий электрической связи, четыре из которых осуществлены многожильным кабелемрис. 207
20. Группа линий электрической связи, осуществленная n скрученными проводами, например шестью скрученными проводами, изображенная:
а) однолинейнорис. 208
б) многолинейнорис. 209
21. Группа линий электрической связи, четыре из которых осуществлены скрученными проводамирис. 210
22. Линия электрической связи, осуществленная гибким проводомрис. 211
23. Экранированная линия электрической связи, провод и кабель с экранированием.рис. 212
Примечание. При необходимости обозначение экранирования можно показывать не по всей длине линии, а на отдельных ее участках.рис. 213
24. Частично экранированные линия электрической связи, провод и кабельрис. 214
25. Экранированная линия электрической связи с ответвлениемрис. 215
26. Экранированная линия электрической связи с ответвлением от экранарис. 216
27. Группа индивидуально экранированных линий электрической связи, имеющих общее функциональное назначениерис. 217
28. Группа индивидуально экранированных линий электрической связи, имеющих общее функциональное назначение и ответвлениярис. 218
29. Группа линий электрической связи в общем экране, например, шесть линий электрической связи, изображенные:
а) однолинейнорис. 219
б) многолинейнорис. 220
30. Группа линий электрической связи, четыре из которых находятся в общем экране.рис. 221
Примечание к пп. 23 - 30. Соединение экрана:
а) с корпусомрис. 222
б) с землей.рис. 223
31. Экранированный провод или кабель с отводом на землю:
а) от конца экранарис. 224
б) от промежуточной точки экранарис. 225
32. Коаксиальный кабельрис. 226
33. Коаксиальный кабель:

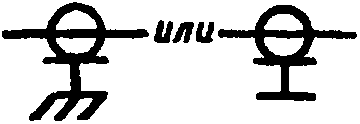

а) соединенный с корпусомрис. 227
б) заземленныйрис. 228
34. Коаксиальный экранированный кабель.рис. 229
Примечание к пп. 32 — 34. Если коаксиальная структура не продолжается, то касательная к окружности направлена в сторону изображения коаксиальной структуры.рис. 230

Примечание. При выполнении схем автоматизированным способом допускается точки ответвления не зачернять.

Таблица 6г

Наименование Обозначение
1. Постоянный ток, основное обозначение. рис. 231
Примечание. Если невозможно использовать основное обозначение, то используют следующее обозначение. рис. 232
2. Полярность постоянного тока:
а) положительная +

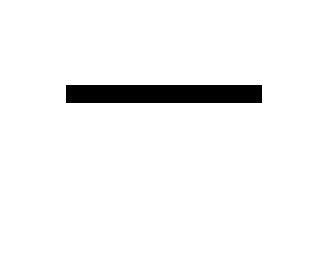

б) отрицательная формула
3. m проводная линия постоянного тока напряжением U, например: m рис. 234 U
а) двухпроводная линия постоянного тока напряжением 110 В 2 рис. 235 110 В
б) трехпроводная линия постоянного тока, включая средний провод, напряжением 110 В между каждым внешним проводником и средним проводом 220 В — между внешними проводниками 2M рис. 236 110/220 В
4. Переменный ток, основное обозначение. рис. 237
Примечание. Допускается справа от обозначения переменного тока указывать величину частоты, например:
переменного тока частотой 10 кГц рис. 238 10 кГц
переменного тока в диапазоне частот от 100 до 600 кГц. рис. 239 100 ... 600 кГц
5. Переменный ток с числом фаз m, частотой f, например, переменный трехфазный ток частотой 50 Гц m рис. 240 f
3 рис. 241 50 Гц
6. Переменный ток с числом фаз m, частотой f, напряжением U, например: m рис. 242 f U
а) переменный ток, трехфазный, частотой 50 Гц, напряжением 220 В 3 рис. 243 50 Гц 220 В
б) переменный ток, трехфазный, четырехпроводная линия (три провода, нейтраль) частотой 50 Гц, напряжением 220/380 В 3N рис. 244 50 Гц 220/380 В
в) переменный ток, трехфазный, пятипроводная линия (три провода фаз, нейтраль, один провод защитный с заземлением) частотой 50 Гц, напряжением 220/380 В 3NPE рис. 245 50 Гц 220/380 В
г) переменный ток, трехфазный, четырехпроводная линия (три провода фаз, один защитный провод с заземлением, выполняющий функцию нейтрали) частотой 50 Гц, напряжением 220/380 В 3PEN рис. 246 50 Гц 220/380 В
7. Частоты переменного тока (основные обозначения):
а) промышленные рис. 247
б) звуковые рис. 248
в) ультразвуковые и радиочастоты рис. 249
г) сверхвысокие рис. 250
8. Постоянный и переменный ток рис. 251
9. Пульсирующий ток рис. 252

Таблица 6д

Наименование Обозначение
1. Однофазная обмотка с двумя выводами рис. 253
2. Однофазная обмотка с выводом от средней точки рис. 254
3. Две однофазные обмотки, каждая из которых с двумя выводами рис. 255
4. Три однофазные обмотки, каждая из которых с двумя выводами рис. 256
5. m однофазных обмоток, каждая из которых с двумя выводами рис. 257
6. Двухфазная обмотка с раздельными фазами рис. 258
7. Трехфазная обмотка с раздельными фазами рис. 259
8. Многофазная обмотка n с числом раздельных фаз m. рис. 260
Примечание к пп. 6 — 8. Обозначения применяются для обмоток с раздельными фазами, для которых допускаются различные способы внешних соединений.
9. Двухфазная трехпроводная обмотка рис. 261
10. Двухфазная четырехпроводная обмотка рис. 262
11. Двух-трехфазная обмотка Т-образного соединения (обмотка Скотта) рис. 263
12. Трехфазная обмотка V-образного соединения двух фаз в открытый треугольник. рис. 264
Примечание. Допускается указывать угол, под которым включены обмотки, например, под углом 60° и 120°. рис. 265
13. Трехфазная обмотка, соединенная в звезду рис. 266
14. Трехфазная обмотка, соединенная в звезду, с выведенной нейтралью рис. 267
15. Трехфазная обмотка, соединенная в звезду, с выведенной заземленной нейтралью рис. 268
16. Трехфазная обмотка, соединенная в треугольник рис. 269
17. Трехфазная обмотка, соединенная в разомкнутый треугольник рис. 270
18. Трехфазная обмотка, соединенная в зигзаг рис. 271
19. Трехфазная обмотка, соединенная в зигзаг, с выведенной нейтралью рис. 272
20. Четырехфазная обмотка рис. 273
21. Четырехфазная обмотка с выводом от средней точки рис. 274
22. Шестифазная обмотка, соединенная в звезду рис. 275
23. Шестифазная обмотка, соединенная в звезду, с выводом от средней точки рис. 276
24. Шестифазная обмотка, соединенная в двойную звезду рис. 277
25. Шестифазная обмотка, соединенная в две обратные звезды рис. 278
26. Шестифазная обмотка, соединенная в две обратные звезды, с раздельными выводами от средних точек рис. 279
27. Шестифазная обмотка, соединенная в два треугольника рис. 280
28. Шестифазная обмотка, соединенная в шестиугольник рис. 281
29. Шестифазная обмотка, соединенная в двойной зигзаг рис. 282
30. Шестифазная обмотка, соединенная в двойной зигзаг, с выводом от средней точки рис. 283

Таблица 6е

Наименование Обозначение
1. Прямоугольный импульс:
а) положительный рис. 284
б) отрицательный рис. 285
2. Трапецеидальный импульс рис. 286
3. Импульс с крутым спадом рис. 287
4. Импульс с крутым фронтом рис. 288
5. Двуполярный импульс рис. 289
6. Остроугольный импульс:
а) положительный рис. 290
б) отрицательный рис. 291
7. Остроугольный импульс с экспоненциальным спадом рис. 292
8. Пилообразный импульс:
а) с линейным нарастанием рис. 293
б) с линейным спадом рис. 294
9. Гармонический импульс рис. 295
10. Ступенчатый импульс рис. 296
11. Импульс высокой частоты (радиоимпульс) рис. 297
12. Импульс переменного тока рис. 298
13. Искаженный импульс рис. 299

Примечание. Квалифицирующие символы являются упрощенным воспроизведением форм осциллограмм соответствующих импульсов.

Таблица 6ж

Наименование Обозначение
1. Аналоговый сигнал рис. 300
2. Цифровой сигнал # или D
3. Положительный перепад уровня сигнала рис. 301
4. Отрицательный перепад уровня сигнала рис. 302
5. Высокий уровень сигнала H
6. Низкий уровень сигнала L

Таблица 6з

НаименованиеОбозначение
1. Амплитудная модуляцияA
2. Частотная модуляцияf или F
3. Фазовая модуляция\varphi
4. Импульсная модуляция:рис. 303 или P
а) фазово-импульснаярис. 304
б) частотно-импульснаярис. 305
в) амплитудно-импульснаярис. 306
г) время-импульснаярис. 307
д) широтно-импульснаярис. 308
е) кодово-импульсная.рис. 309
Примечание. Допускается вместо символа # указывать характеристику соответствующего кода, например:
двоичного пятиразрядного кодарис. 310
кода три из семирис. 311

Таблица 6и

Наименование Обозначение
1. Срабатывание, когда действительное значение выше номинального >
2. Срабатывание, когда действительное значение ниже номинального <
3. Срабатывание, когда действительное значение ниже или выше номинального рис. 312
4. Срабатывание, когда действительное значение равно номинальному =
5. Срабатывание, когда действительное значение равно нулю = 0
6. Срабатывание, когда действительное значение приближено к нулю \approx 0
7. Срабатывание при максимальном токе рис. 313
8. Срабатывание при минимальном токе рис. 314
9. Срабатывание при превышении определенного значения тока рис. 315
10. Срабатывание при обратном токе рис. 316
11. Срабатывание при максимальном напряжении U >
12. Срабатывание при минимальном напряжении U <
13. Срабатывание при превышении определенного значения напряжения рис. 317
14. Срабатывание при максимальной температуре t° >
15. Срабатывание при минимальной температуре t° <

Таблица 6к

Наименование Обозначение
Вещество (среда):
1. Твердое рис. 318
2. Жидкое рис. 319
3. Газовое рис. 320
4. Газовое (защитное) рис. 321
5. Вакуумное рис. 322
6. Полупроводниковое рис. 323
7. Изолирующее рис. 324
8. Электрет. рис. 325
Примечание к пп. 3 — 5. Прямоугольное обрамление допускается не выполнять, если это не приведет к неправильному пониманию схемы.

Таблица 6л

Наименование Обозначение
1. Термическое воздействие рис. 326
2. Электромагнитное воздействие рис. 327
3. Электродинамическое воздействие рис. 328
4. Магнитострикционное воздействие рис. 329
5. Магнитное воздействие рис. 330
6. Пьезоэлектрическое воздействие рис. 331
7. Воздействие от сопротивления рис. 332
8. Воздействие от индуктивности рис. 333
9. Электростатическое воздействие, емкостной эффект рис. 334
10. Гальваномагнитный эффект (эффект Холла) рис. 335
11. Воздействие от ультразвука рис. 336
12. Воздействие замедления рис. 337
13. Температурная зависимость t°

Таблица 6м

Наименование Обозначение
1. Неионизирующее электромагнитное излучение, фотоэлектрический эффект рис. 338
2. Неионизирующее излучение, например когерентный свет рис. 339
3. Ионизирующее излучение рис. 340
4. Световое излучение, оптоэлектрический эффект рис. 341
5. Связь оптическая рис. 342
6. Излучение ламп накаливания. рис. 343

Примечание. Для указания вида излучения допускается применять следующие буквы:




а) для излучений по пп. 1 и 6:





инфракрасное
IR




ультрафиолетовое
UV




б) для излучений по п. 3:





альфа-частицы
\alpha




бета-частицы
\beta




гамма-лучи
\gamma




кси-частицы
\Xi




лямбда-частицы
\lambda




мю-мезон
\mu




нейтрино
\nu




пи-мезон
\pi




сигма-частицы
\Sigma




дейтрон
\delta




k-мезон
k




нейтрон
\eta




протон
\rho




тритон
t




рентгеновские лучи
\chi




электрон
e








Таблица 6н








Наименование
Обозначение






1. Усиление
рис. 344




2. Суммирование
рис. 345




3. Сопротивление:





а) активное
рис. 346




б) реактивное
рис. 347




в) полное
рис. 348




г) реактивное индуктивное
рис. 349




д) реактивное емкостное
рис. 350




4. Магнит постоянный.
рис. 351




Примечание. При необходимости указания полярности магнита применять для обозначения северного полюса букву N.
рис. 352




5. Подогреватель
рис. 353




6. Идеальный источник тока
рис. 354




7. Идеальный источник напряжения
рис. 355




8. Идеальный гиратор
рис. 356








Таблица 6о







НаименованиеОбозначение


1. Прибор, устройстворис. 357

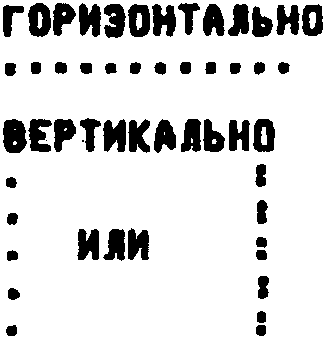

2. Линия для выделения устройств, функциональных групп, частей схемы.рис. 358

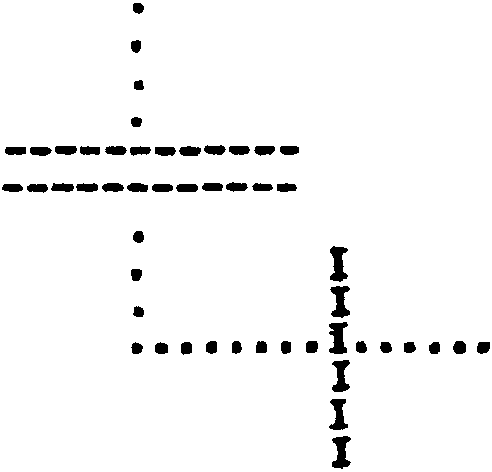

Примечание. При перекрещивании с электрическими соединениями контур прерывают.рис. 359


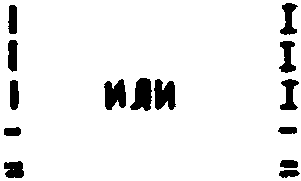

3. Заземление, общеерис. 360

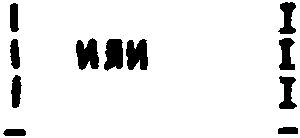

4. Электрическое соединение с корпусом (массой)рис. 361

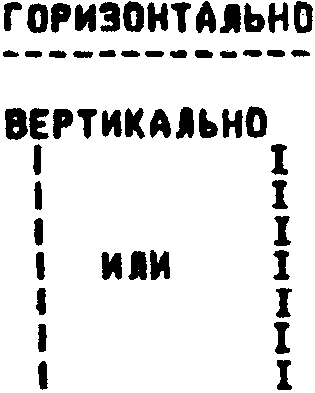

5. Линия электрической связи, провод, кабель, шина, линия групповой связи.рис. 362

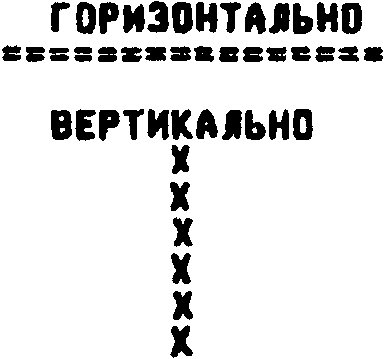

Примечания:рис. 363


1. В случае необходимости для линий групповой связи допускается применять обозначение


2. При наличии текста к линии электрической связи, кабелю, шине, линии групповой связи текст помещают:


а) над линиейрис. 364


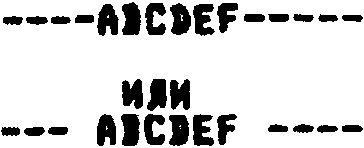

б) в разрыве линиирис. 365

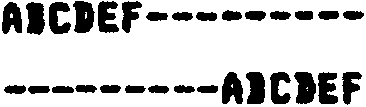

в) в начале или в конце линии.рис. 366


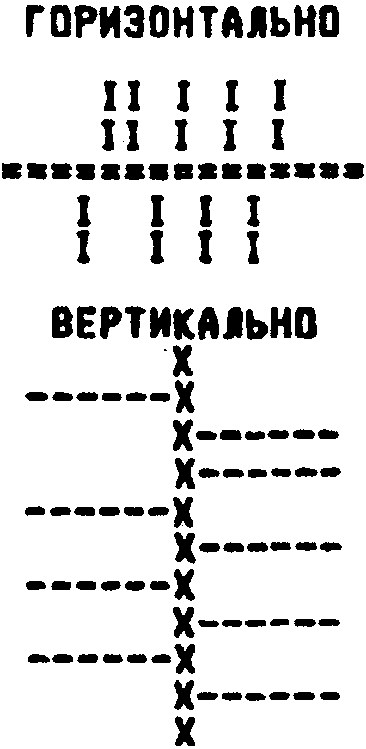

6. Графическое разветвление (слияние) линий электрической связи в линию групповой связи, разводка жил кабеля или проводов жгутарис. 367


7. Графическое разветвление (слияние) линий групповой связирис. 368


8. Графический излом линии электрической связи, линии групповой связи, провода, кабеля, шины:


а) под углом 90°рис. 369

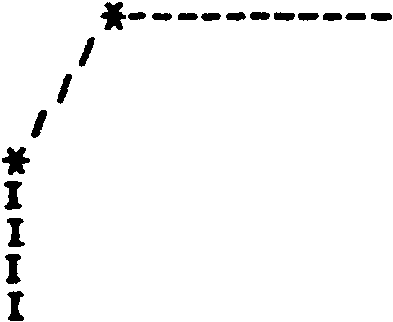

б) с наклонным участком.рис. 370


Примечания:


1. Расстояние между двумя точками излома можно выбрать равным одному интервалу (строке, позиции) печатающего устройства.рис. 371


2. Для выполнения наклонных участков применяется символ «дробная черта».рис. 372

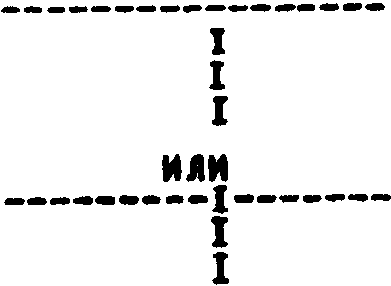

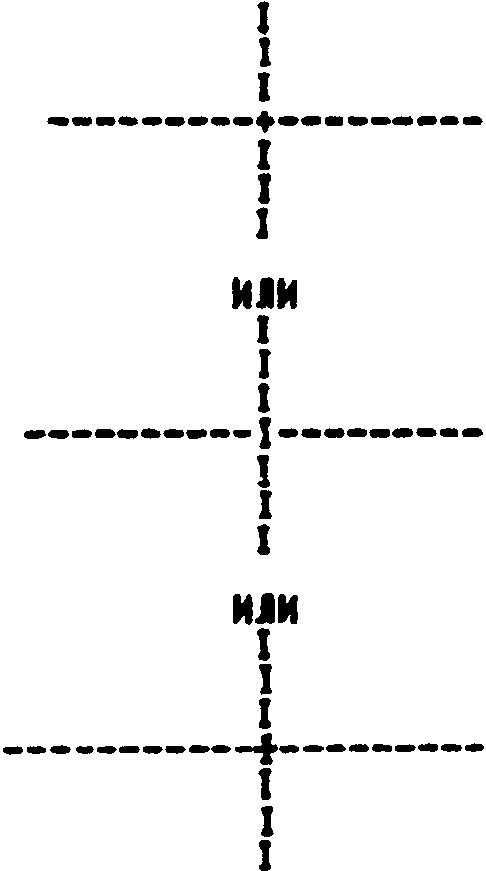

9. Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных.рис. 373


Примечание. На одной схеме применять только одну форму точки пересечения.

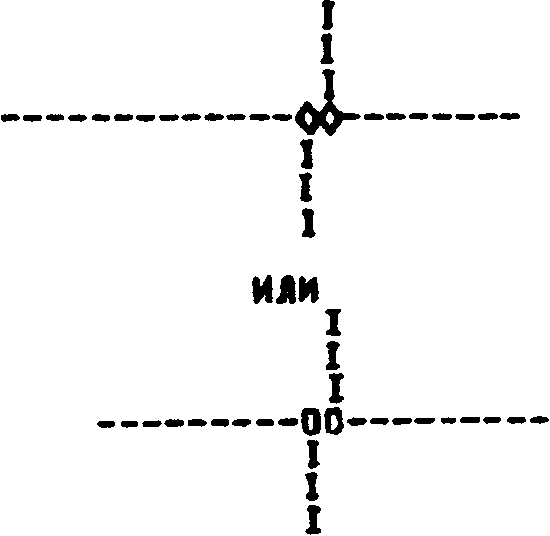

10. Линия электрической связи с ответвлениями:рис. 374

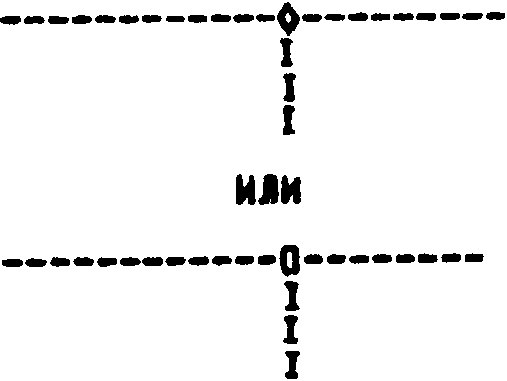

а) с одним

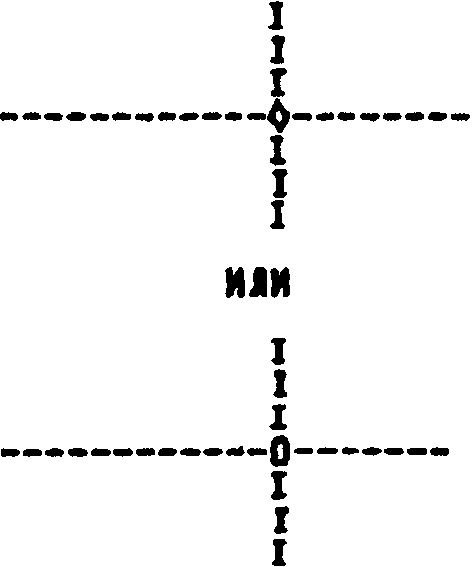

б) с двумя.рис. 375


Примечания:


1. Расстояние между двумя точками ответвления выбирают равным одному интервалу (строке, позиции) печатающего устройства.рис. 376


2. Линию электрической связи с одним ответвлением допускается изображать без выделения точки, если это не приведет к неправильному пониманию схемы.рис. 377

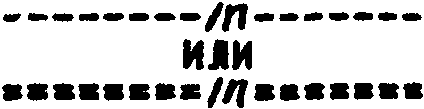

11. Группа линий электрической связи, имеющих общее функциональное назначение.рис. 378


Примечания:


1. В однолинейном обозначении буква n заменяется числом, указывающим количество линий в группе, например, группа линий электрической связи, состоящая из семи линий.


2. В однолинейном обозначении для группы линий электрической связи, состоящей из 2 — 4 линий, допускается применять следующие обозначения:рис. 379

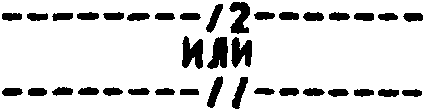

а) группа из двух линийрис. 380

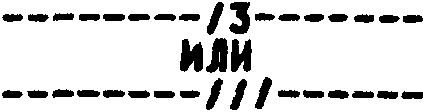

б) группа из трех линийрис. 381

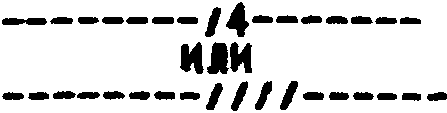

в) группа из четырех линий.рис. 382


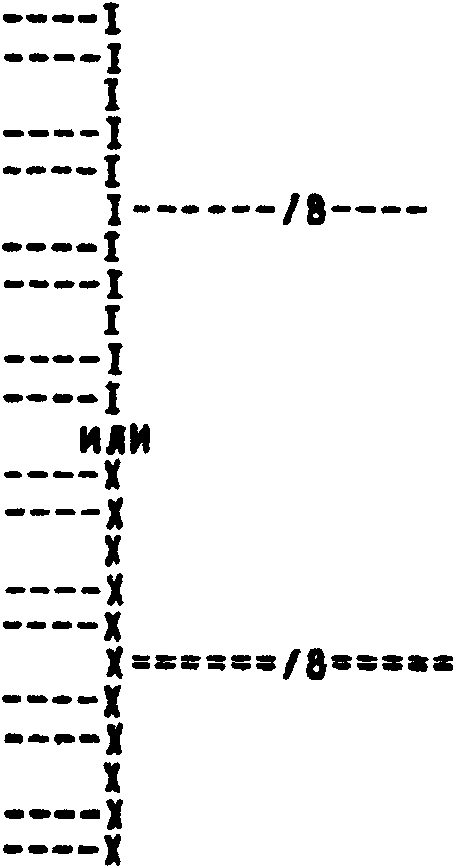

12. Переход группы линий электрической связи (например, восьми линий), имеющих общее функциональное назначение, от многолинейного изображения к однолинейномурис. 383

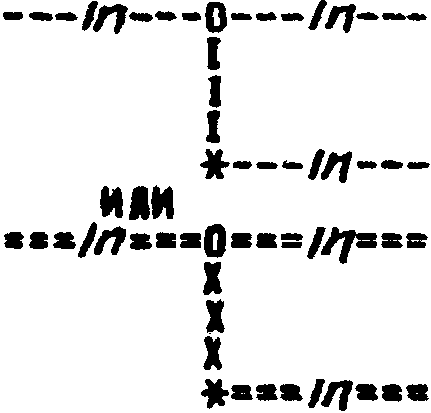

13. Группа линий электрической связи, имеющих общее функциональное назначение, каждая из которых имеет ответвлениерис. 384


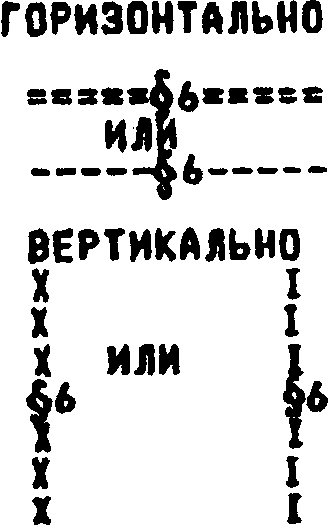

14. Группа линий электрической связи, осуществляемых n скрученными проводами, например шестью скрученными проводамирис. 385


15. Линия электрической связи, провод, кабель экранированныерис. 386


16. Экранированная линия электрической связи с ответвлениемрис. 387


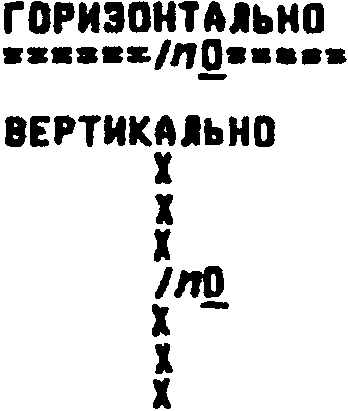

17. Группа из n линий электрической связи, имеющих общее функциональное назначение, каждая из которых экранирована индивидуальнорис. 388

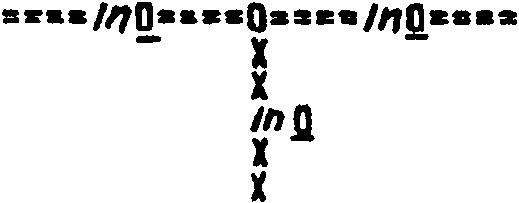

18. Группа из n линий электрической связи, имеющих общее функциональное назначение, каждая из которых индивидуально экранирована и имеет ответвлениярис. 389


19. Группа линий электрической связи в общем экране, например шесть линийрис. 390


20. Кабель коаксиальныйрис. 391


21. Ток постоянный, основное обозначение=


22. Полярность постоянного тока:


а) положительная+


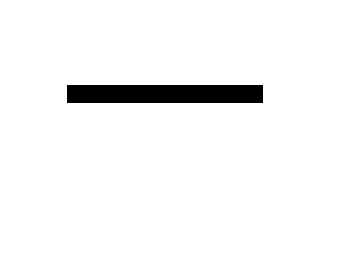

б) отрицательнаяформула


23. m-проводная линия постоянного тока напряжением U, например:M = U


а) двухпроводная линия постоянного тока напряжением 110 В2 = 110 В


б) трехпроводная линия постоянного тока, включая средний провод, напряжением 110 В между каждым внешним проводником и средним проводом, 220 В между внешними проводниками2M = 110/220 В


24. Ток переменный, основное обозначение.\neq


Примечание. Допускается справа от обозначения переменного тока указывать величину частоты, например, ток переменный 10 кГц.\neq 10\text{кГц}


25. Ток переменный с числом фаз m, частотой f, например, ток переменный трехфазный 50 Гц3 \neq 50\text{кГц}


26. Ток переменный с числом фаз m, частотой f, напряжением U, например:


а) ток переменный, трехфазный 50 Гц, 220 В3 \neq 50\text{Гц }220\text{В}


б) ток переменный, трехфазный, четырехпроводная линия (три провода фаз, нейтраль) 50 Гц, 220/380 В3N \neq 50\text{Гц }220/380\text{В}


в) ток переменный трехфазный, пятипроводная линия (три провода фаз, нейтраль, один провод защитный с заземлением) 50 Гц, 220/380 В3NPE \neq 50\text{Гц }220/380\text{В}


г) ток переменный, трехфазный, четырехпроводная линия (три провода фаз, один провод защитный с заземлением, выполняющий функцию нейтрали) 50 Гц, 220/380 В3PEN \neq 50\text{Гц }220/380\text{В}


27. Ток постоянный и переменныйформула


28. Ток пульсирующийрис. 394


29. Аналоговый сигналA


30. Цифровой сигнал# или D


31. Высокий уровень сигналаH


32. Низкий уровень сигналаL


33. Распространение тока, сигнала, информации, потока энергии, основное обозначение:


а) в одном направлениирис. 395


б) в обоих направлениях неодновременнорис. 396


в) в обоих направлениях одновременнорис. 397


34. Усилениерис. 398


35. Обрыв линии электрической связи.рис. 399


Примечания:


1. Стрелку образуют наложением символов «минус» и «больше» или «минус» и «меньше».рис. 400


2. На месте знака X помещают информацию о продолжении линии на схеме.


3. Допускается упрощенное изображение обрыва линии без указания стрелки.рис. 401




(Измененная редакция, Изм. № 1, 2, 4).




8. Размеры условных графических обозначений должны соответствовать приведенным в табл. 7.






Таблица 7







НаименованиеОбозначение

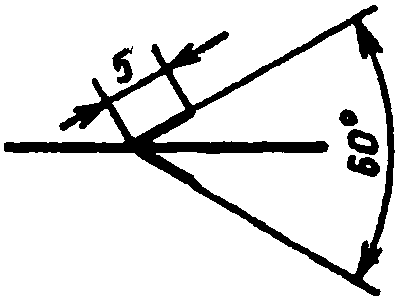

1. Поток электромагнитной энергии, сигнал электрический в одном направлении (например, влево)рис. 402


2. Поток газа (воздуха):

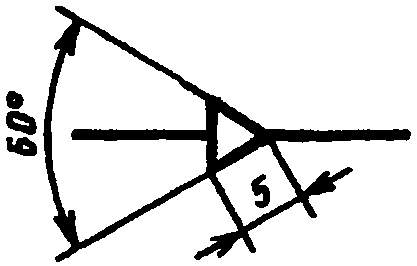

а) в одном направлении (например, вправо)рис. 403

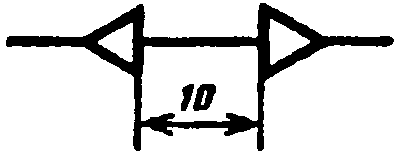

б) в обоих направленияхрис. 404


3. Движение прямолинейное:


а) одностороннеерис. 405


б) возвратноерис. 406


в) одностороннее с выстоемрис. 407


4. Движение вращательное:

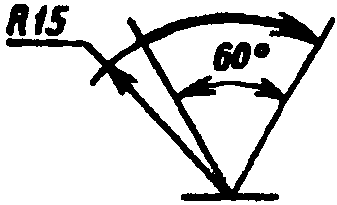

а) одностороннеерис. 408


б) одностороннее с выстоемрис. 409


5. Регулирование линейное. Общее обозначениерис. 410


6. Регулирование ручкой, выведенной наружу.рис. 411

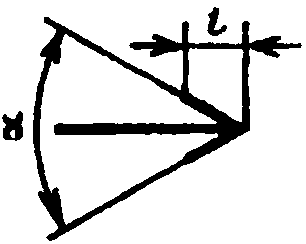

Примечание к пп. 3 — 6. Размеры стрелки должны быть в пределах l = 3 ... 5, альфа = 15° ... 30°.рис. 412


7. Линия механической связи в гидравлических пневматических схемахрис. 413


8. Линия механической связи со ступенчатым движениемрис. 414


9. Линия механической связи, имеющей выдержку временирис. 415

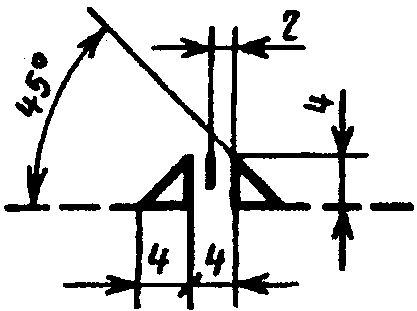

10. Механизм с защелкой, препятствующий передвижению в обе сторонырис. 416

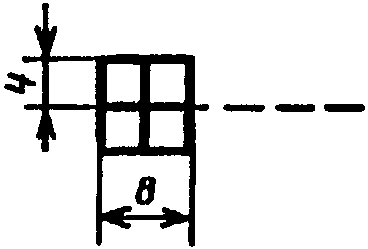

11. Механизм свободного расцеплениярис. 417


12. Муфта:

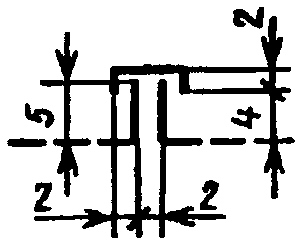

а) выключеннаярис. 418

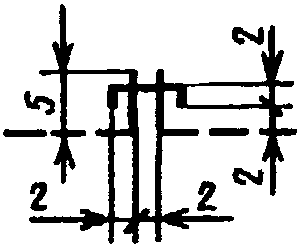

б) включеннаярис. 419


13. Тормозрис. 420


14. (Исключен, Изм. № 1).


15. Толкательрис. 421


16. Роликрис. 422

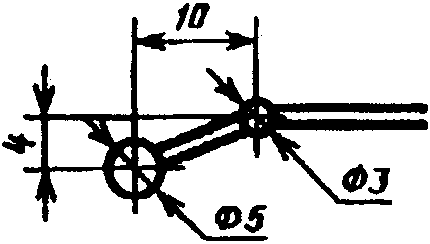

17. Ролик, срабатывающий в одном направлениирис. 423


18. Кулачокрис. 424


19. Линейка (рейка)рис. 425


20. Привод ручной:


а) общее обозначениерис. 426


б) приводимый в движение ключомрис. 427

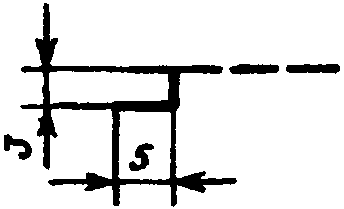

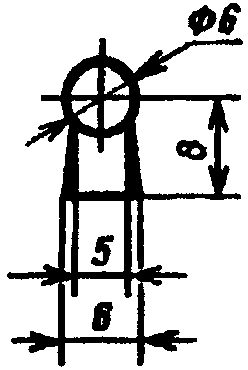

в) приводимый в движение несъемной рукояткойрис. 428

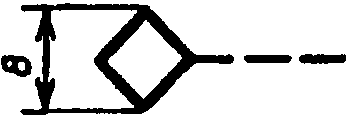

г) приводимый в движение съемной рукояткойрис. 429


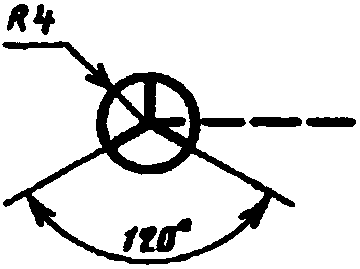

д) приводимый в движение маховичкомрис. 430


е) приводимый в движение нажатием кнопкирис. 431

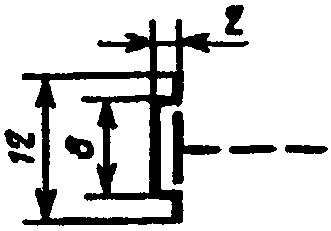

ж) приводимый в движение нажатием кнопки с ограниченным доступомрис. 432

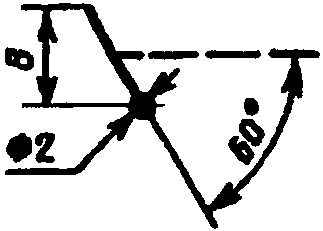

з) приводимый в движение рычагомрис. 433

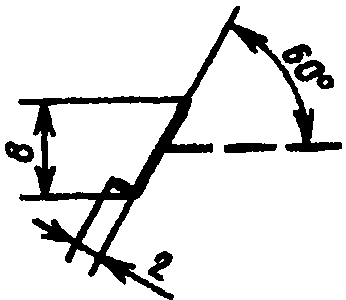

21. Привод ножнойрис. 434


22. Другие приводы:


а) общее обозначениерис. 435

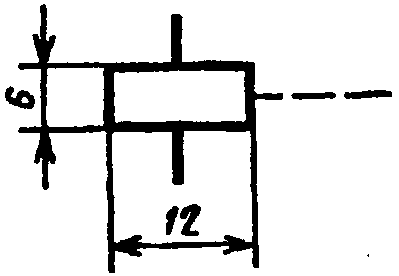

б) электромагнитныйрис. 436


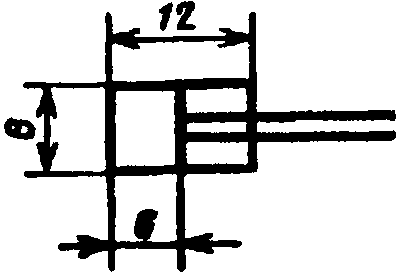

в) пневматический или гидравлическийрис. 437


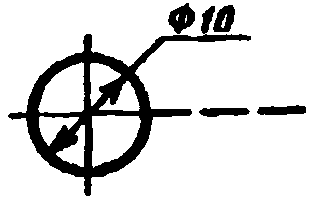

г) электромашинныйрис. 438

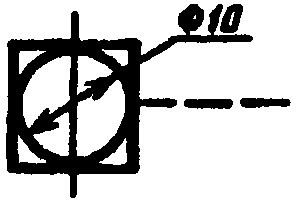

д) тепловой (двигатель тепловой)рис. 439


е) мембранныйрис. 440


ж) поплавковыйрис. 441

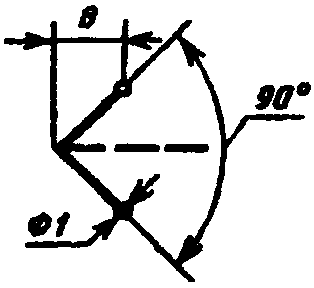

з) центробежныйрис. 442


и) с помощью биметалларис. 443


к) струйныйрис. 444

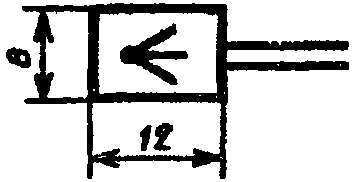

л) пиропатрон.рис. 445


Примечание к пп. 1 - 20. Все геометрические элементы условных графических обозначений следует выполнять линиями той же толщины, что и линии связей.




9. Термины, применяемые в стандарте, и их пояснения приведены в Приложении 1. Размеры (в модульной сетке) условных графических обозначений приведены в Приложении 2.


(Введен дополнительно, Изм. № 2).


Приложение 1




Справочное


ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ, И ИХ ПОЯСНЕНИЯ







ТерминПояснение


Электрическая связьПроводящая среда, электрически соединяющая группу точек электрического соединения (электрических контактов)


Линия электрической связиУсловное графическое обозначение электрической связи, показывающее путь прохождения тока.


Примечание. Линия электрической связи не дает информации о проводах (кабелях, шинах), осуществляющих данную электрическую связь.


Ответвление линии электрической связиУсловное изображение электрического узла, в котором происходит сложение и вычитание токов.


Примечание. Ответвления линий электрической связи не дают информации о реальных электрических контактах, соединенных данной электрической связью.


Линия групповой связиЛиния, условно изображающая группу линий электрической связи (проводов, кабелей, шин), следующих на схеме в одном направлении


Графическое слияние линий электрической связи (проводов, кабелей, шин)Упрощенное изображение нескольких электрически не соединенных линий связи (проводов, кабелей, шин), использующее линию групповой связи




Приложение 1. (Введено дополнительно, Изм. № 2).


Приложение 2




Справочное




РАЗМЕРЫ (В МОДУЛЬНОЙ СЕТКЕ) ОСНОВНЫХ УСЛОВНЫХ




ГРАФИЧЕСКИХ ОБОЗНАЧЕНИЙ








Наименование
Обозначение






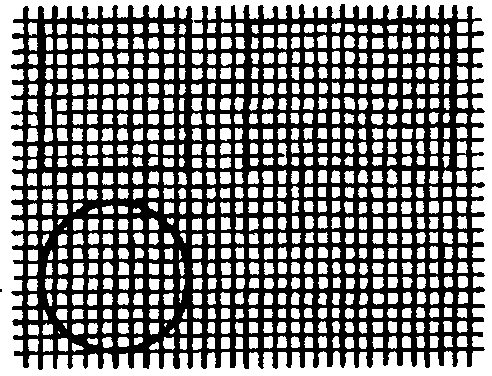

Прибор, устройство
рис. 446




Баллон электровакуумного и ионного прибора, корпус полупроводникового прибора
рис. 447




Заземление, общее обозначение
рис. 448

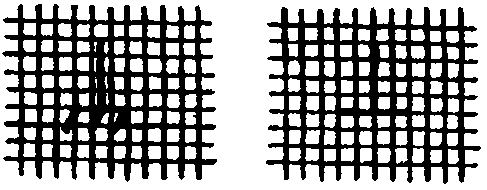

Электрическое соединение с корпусом
рис. 449




Эквипотенциальность
рис. 450




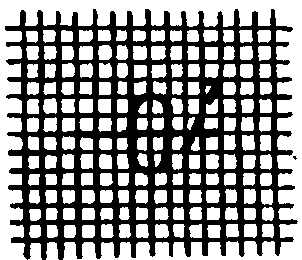

Группа линий электрической связи, имеющих общее функциональное назначение, осуществляемая многожильным кабелем, например семижильным
рис. 451




Коаксиальный кабель
рис. 452




Твердое вещество
рис. 453

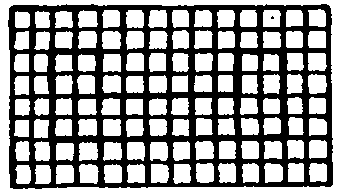

Магнит постоянный
рис. 454






Приложение 2. (Измененная редакция, Изм. № 2, 3).
