ГОСТ 2.792-74. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические. Аппараты сушильные

Государственный комитет СССР по стандартам · № ГОСТ 2.792-74Действующий акт

(введен в действие Постановлением Госстандарта СССР от 29.04.1974 № 1041)

Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 29 апреля 1974 г. № 1041

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ

АППАРАТЫ СУШИЛЬНЫЕ

Unified system for design documentation. Graphic designations. Drying apparatus

ГОСТ 2.792-74

Группа Т52

Постановлением Государственного комитета стандартов Совета Министров СССР от 29 апреля 1974 г. № 1041 срок введения установлен

с 1 января 1975 года

Переиздание. Январь 2002 г.

1. Настоящий стандарт устанавливает условные графические обозначения сушильных аппаратов в конструкторской документации всех отраслей промышленности.

2. Условные графические обозначения сушильных аппаратов следует строить из комбинаций условных графических обозначений корпусов, транспортирующих устройств и элементов нагрева.

Обозначения элементов корпусов под атмосферным давлением, выше и ниже атмосферного — по ГОСТ 2.788-74.

Обозначения элементов нагрева — по ГОСТ 2.789-74.

Обозначения корпусов сушильных аппаратов и транспортирующих устройств должны соответствовать установленным в табл. 1.

Примеры построения условных графических обозначений сушильных аппаратов приведены в табл. 2.

Если отсутствует необходимость в пояснении специфических особенностей элементов и устройств, их следует изображать при помощи упрощенных внешних очертаний или применяют общее обозначение.

3. Размеры обозначений стандартом не установлены. Обозначения должны обеспечивать четкость схемы и быть вычерчены в соотношениях, в которых они выполнены в настоящем стандарте.

Таблица 1

Наименование Обозначение
1. Корпус шкафа сушильного:
а) под атмосферным давлением рис. 1
б) под давлением ниже атмосферного рис. 2
2. Корпус вальцовой сушилки:
а) под атмосферным давлением рис. 3
б) под давлением ниже атмосферного рис. 4
3. Корпус распылительной сушилки рис. 5
4. Корпус циклонной сушилки рис. 6
5. Корпус аэрофонтанной сушилки рис. 7
6. Корпус пневматической сушилки рис. 8
7. Корпус шахтной сушилки:
а) под атмосферным давлением рис. 9
б) под давлением выше атмосферного рис. 10
в) под давлением ниже атмосферного рис. 11
8. Элементы транспортирующих устройств:
а) стеллажи с полками рис. 12
б) элемент одновальцовый рис. 13
в) элемент двухвальцовый рис. 14
г) ротор полочно-дисковый рис. 15
д) ротор полочно-дисковый с опрокидывающимися полками рис. 16
е) вагонетка рис. 17
ж) лента рис. 18
з) петля рис. 19
и) шнек рис. 20
к) вибрирующая поверхность рис. 21

Таблица 2

Наименование Обозначение
1. Аппараты сушильные. Общее обозначение рис. 22
2. Шкафы сушильные:
а) под атмосферным давлением рис. 23
б) под давлением ниже атмосферного рис. 24
3. Сушилки вальцовые:
а) сушилка одновальцовая под атмосферным давлением рис. 25
б) сушилка двухвальцовая под атмосферным давлением рис. 26
в) сушилка одновальцовая под давлением ниже атмосферного рис. 27
г) сушилка двухвальцовая под давлением ниже атмосферного рис. 28
4. Сушилки распылительные:
а) с центробежным распылением рис. 29
б) с форсуночным распылением рис. 30
5. Сушилки со взвешенным слоем:
а) с кипящим слоем рис. 31
б) циклонные рис. 32
в) аэрофонтанные рис. 33
г) пневматические рис. 34
6. Сушилки шахтные:
а) под атмосферным давлением рис. 35
б) под давлением выше атмосферного рис. 36
в) под давлением ниже атмосферного рис. 37
7. Сушилки ленточные:
а) одноленточные рис. 38
б) многоленточные рис. 39
в) вальцеленточные рис. 40
г) петлевые рис. 41
8. Сушилки шнековые:

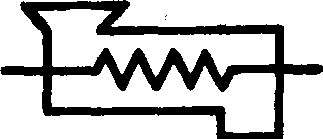

а) одношнековые рис. 42
б) галерейные рис. 43
в) многоярусные рис. 44
9. Сушилки вибрационные рис. 45
10. Сушилки барабанные:
а) с вращающимся барабаном под атмосферным давлением рис. 46
б) с вращающимся барабаном под давлением ниже атмосферного рис. 47
11. Сушилки роторные:

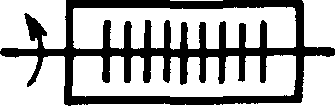

а) под атмосферным давлением рис. 48

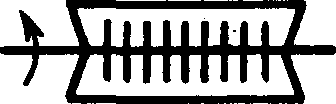

б) под давлением ниже атмосферного рис. 49
12. Сушилки роторные с наружным обогревом:

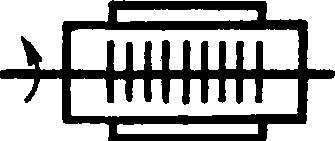

а) под атмосферным давлением рис. 50
б) под давлением ниже атмосферного рис. 51
13. Сушилки трубчатые рис. 52
14. Сушилки сублимационные рис. 53
15. Сушилки полочные:
а) полочно-дисковые рис. 54
б) с опрокидывающимися полками рис. 55
16. Сушилки камерные рис. 56
17. Сушилки туннельные рис. 57
