ГОСТ 2.790-74. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические. Аппараты колонные

Государственный комитет СССР по стандартам · № ГОСТ 2.790-74Действующий акт

(введен в действие Постановлением Госстандарта СССР от 29.04.1974 № 1038)

Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 29 апреля 1974 г. № 1038

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ

АППАРАТЫ КОЛОННЫЕ

Unified system for design documentation. Graphic designations. Column apparatus

ГОСТ 2.790-74

Группа Т52

Постановлением Государственного комитета стандартов Совета Министров СССР от 29 апреля 1974 г. № 1038 срок введения установлен

с 1 января 1975 года

Переиздание. Январь 2002 г.

1. Настоящий стандарт устанавливает условные графические обозначения колонных аппаратов в конструкторской документации всех отраслей промышленности.

2. Условные графические обозначения колонных аппаратов следует строить из комбинаций условных графических обозначений элементов корпусов и элементов, осуществляющих массообмен. Обозначения элементов корпусов — по ГОСТ 2.788-74.

Обозначения элементов, осуществляющих массообмен, должны соответствовать установленным в табл. 1.

Таблица 1

Наименование Обозначение
1. Устройства тарельчатые контактные:
а) общее обозначение рис. 1
б) тарелки колпачковые рис. 2
в) тарелки струйные рис. 3
г) тарелки клапанные рис. 4
д) тарелки клапанные прямоточные рис. 5
е) тарелки из S-образных элементов рис. 6
ж) тарелки ситчатые рис. 7
з) тарелки ситчатые с отбойными элементами рис. 8
и) тарелки ситчато-клапанные рис. 9
к) тарелки жалюзийно-клапанные рис. 10
л) тарелки решетчато-провальные рис. 11
м) тарелки вихревые рис. 12
2. Устройства насадочные контактные:
а) насадки насыпные рис. 13
б) насадки регулярные рис. 14

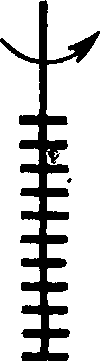

3. Ротор колонны рис. 15

Примеры построения условных графических обозначений колонных аппаратов приведены в табл. 2. Если отсутствует необходимость в пояснении специфических особенностей элементов и устройств, их следует изображать при помощи упрощенных внешних очертаний или применяют общее обозначение.

Таблица 2

Наименование Обозначение

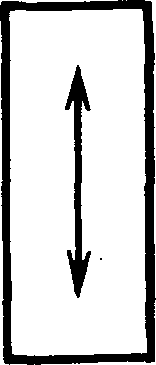

1. Аппараты колонные пульсационные рис. 16
2. Аппараты колонные тарельчатые:

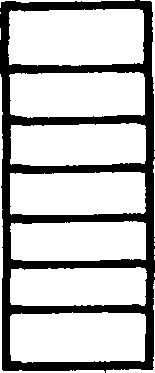

а) общее обозначение рис. 17

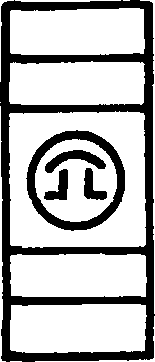

б) с колпачковыми тарелками рис. 18

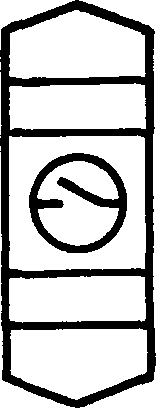

в) со струйными тарелками под давлением выше атмосферного рис. 19

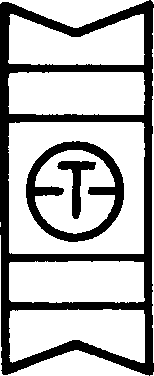

г) с клапанными тарелками под давлением ниже атмосферного рис. 20

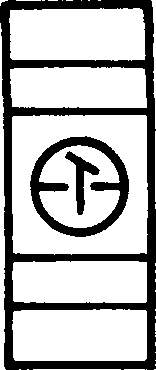

д) с клапанными прямоточными тарелками рис. 21

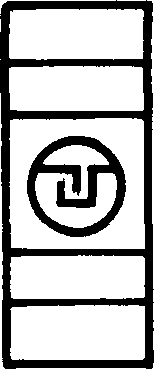

е) с тарелками из S-образных элементов рис. 22

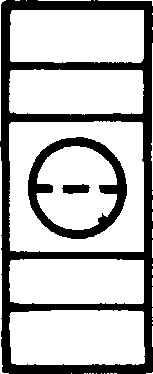

ж) с ситчатыми тарелками рис. 23

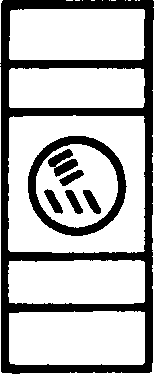

з) с ситчатыми тарелками с отбойными элементами рис. 24
и) с ситчато-клапанными тарелками:

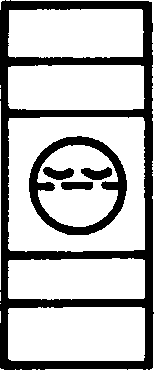

под атмосферным давлением рис. 25

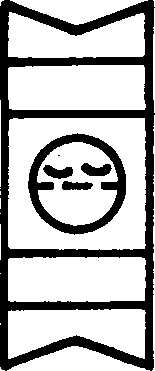

под давлением ниже атмосферного рис. 26

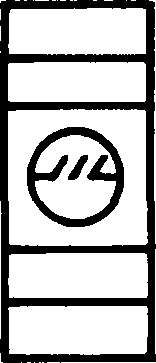

к) с жалюзийно-клапанными тарелками рис. 27

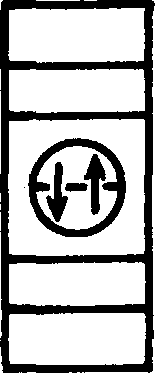

л) с решетчато-провальными тарелками рис. 28

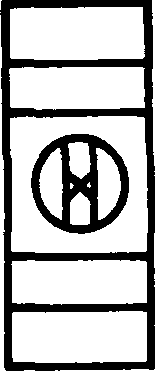

м) с вихревыми тарелками рис. 29
3. Аппараты колонные насадочные:

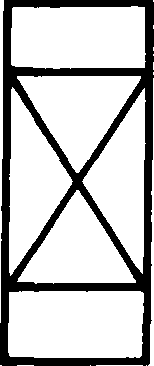

а) с насыпной насадкой рис. 30

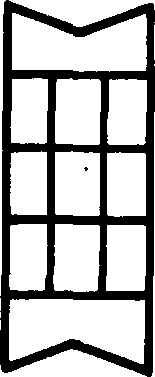

б) с регулярной насадкой под давлением ниже атмосферного рис. 31

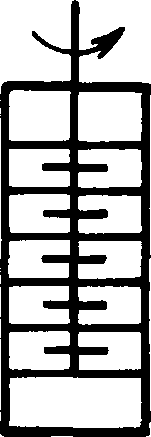

4. Аппарат колонный роторный рис. 32

3. Размеры обозначений стандартом не установлены. Обозначения должны обеспечивать четкость схемы и быть вычерчены в соотношениях, в которых они выполнены в настоящем стандарте.
