ГОСТ 2.795-80. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические. Центрифуги

Государственный комитет СССР по стандартам · № ГОСТ 2.795-80Действующий акт

(введен в действие Постановлением Госстандарта СССР от 21.08.1980 № 4366)

Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 21 августа 1980 г. № 4366

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ

ЦЕНТРИФУГИ

Unified system for design documentation. Graphic designations. Centrifuges

ГОСТ 2.795-80

Группа Т52

Постановлением Государственного комитета СССР по стандартам от 21 августа 1980 г. № 4366 срок введения установлен

с 1 января 1982 года

Переиздание. Январь 2002 г.

1. Настоящий стандарт устанавливает условные графические обозначения центрифуг в конструкторской документации всех отраслей промышленности и строительства.

2. Условные графические обозначения центрифуг следует строить в соответствии с ГОСТ 2.780-96, ГОСТ 2.788-74, ГОСТ 2.792-74, ГОСТ 2.793-79, ГОСТ 2.794-79 и ГОСТ 2.721-74.

3. Примеры построения условных графических обозначений центрифуг приведены в таблице.

Если отсутствует необходимость в пояснении специфических особенностей центрифуг, их следует изображать при помощи упрощенных внешних очертаний или применять общее обозначение по ГОСТ 2.793-79.

Наименование Обозначение

1. Центрифуги фильтрующие:




а) периодического действия с выгрузкой осадка:

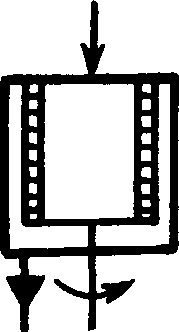

ручной
рис. 1




гравитационной (под действием сил тяжести)
рис. 2

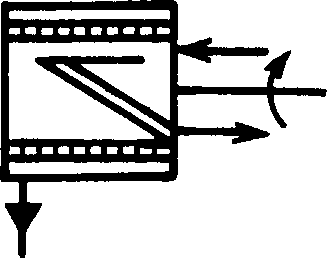

ножами (автоматически)
рис. 3




б) непрерывного действия с выгрузкой осадка:

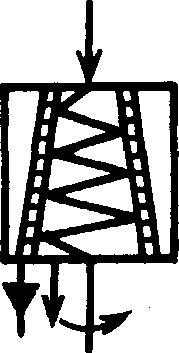

инерционной
рис. 4




вибрационной

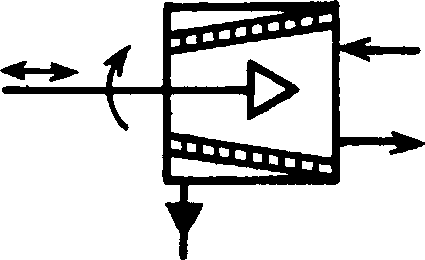

с горизонтальным коническим ротором
рис. 5

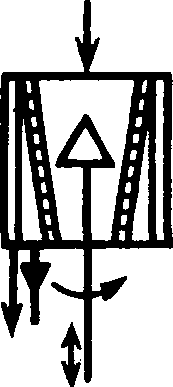

с вертикальным коническим ротором
рис. 6

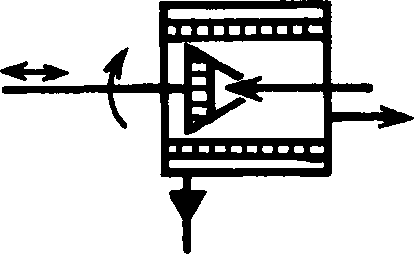

пульсирующим поршнем
рис. 7




шнековой
рис. 8






2. Центрифуги отстойные:




а) периодического действия с выгрузкой осадка:

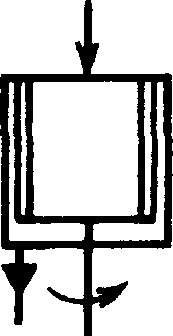

ручной
рис. 9

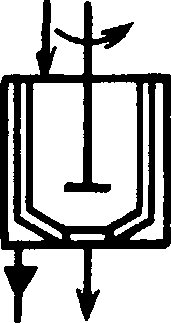

гравитационной (под действием сил тяжести)
рис. 10




ножами (автоматически)
рис. 11




б) непрерывного действия со шнековой выгрузкой осадка:





горизонтальные
рис. 12

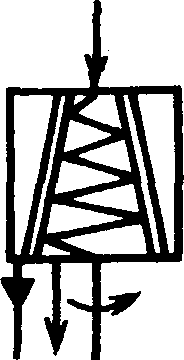

вертикальные
рис. 13






3. Центрифуги с гидравлическим приводом ротора:




а) с внешним приводом:

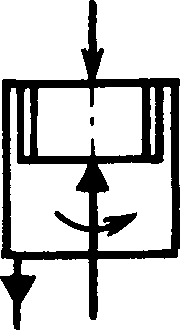

неполнопоточные
рис. 14

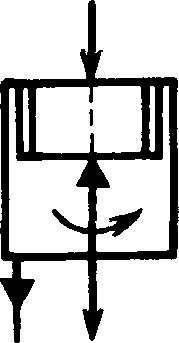

полнопоточные
рис. 15




б) с внутренним приводом:

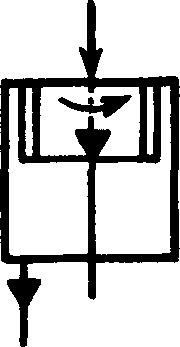

неполнопоточные
рис. 16

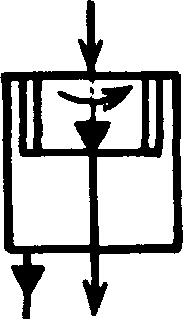

полнопоточные
рис. 17




в) сверхцентрифуги:

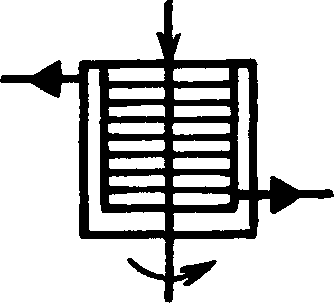

трубчатые, периодического действия, с ручной выгрузкой осадка
рис. 18

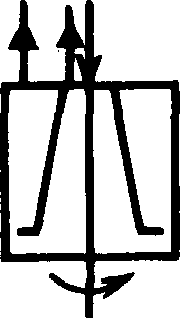

сепараторы периодического действия с ручной выгрузкой осадка
рис. 19

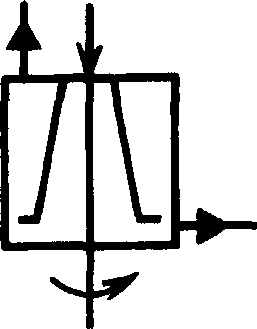

непрерывного действия с гидравлической выгрузкой осадка
рис. 20






4. Размеры обозначений стандартом не установлены. Обозначения должны обеспечивать четкость схемы и быть вычерчены в соотношениях, в которых они приведены в настоящем стандарте.
