ГОСТ 2.791-74. Единая система конструкторской документации. Обозначения условные графические. Отстойники и фильтры

Государственный комитет СССР по стандартам · № ГОСТ 2.791-74Действующий акт

(введен в действие Постановлением Госстандарта СССР от 29.04.1974 № 1037)

Примечание

Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108).

Введен в действие
Постановлением Госстандарта СССР

от 29 апреля 1974 г. № 1037

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ

ОТСТОЙНИКИ И ФИЛЬТРЫ

Unified system for design documentation. Graphic designations. Sumps and filters

ГОСТ 2.791-74

Группа Т52

Постановлением Государственного комитета стандартов Совета Министров СССР от 29 апреля 1974 г. № 1037 срок введения установлен с 01.01.1975.

Переиздание. Январь 2002 г.

1. Настоящий стандарт устанавливает условные графические обозначения отстойников и фильтров в конструкторской документации всех отраслей промышленности.

2. Условные графические обозначения отстойников и фильтров следует строить из комбинаций условных графических обозначений корпусов и фильтрующих перегородок.

Обозначения элементов корпусов под атмосферным давлением, выше и ниже атмосферного — по ГОСТ 2.788-74.

Обозначения корпусов отстойников, барабанного и ленточного фильтров, а также фильтрующих перегородок должны соответствовать установленным в табл. 1.

Таблица 1

Наименование Обозначение
1. Бассейн рис. 1
2. Камера рис. 2
3. Корпус сгустителя рис. 3
4. Корпус барабанных вакуумных фильтров рис. 4
5. Корпус ленточного фильтра рис. 5
6. Корпус гидроциклона рис. 6
7. Корпусы фильтров-сепараторов, фильтров корзинчатого и спирального рис. 7
8. Фильтрующие перегородки:
а) тканевые рис. 8
б) сетчатые рис. 9
в) пористые рис. 10
г) щелевые рис. 11
Примечание. Обозначения фильтрующих перегородок в условных обозначениях фильтров допускается не показывать.

Примеры построения условных графических обозначений отстойников и фильтров приведены в табл. 2.

Таблица 2

Наименование Обозначение

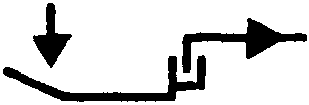

1. Отстойник бассейновый рис. 12
2. Отстойник однокамерный рис. 13
3. Отстойник многокамерный рис. 14
4. Сгуститель гребковый:

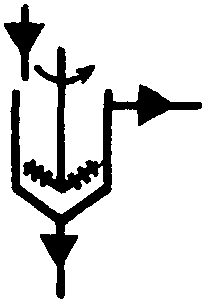

а) одноярусный рис. 15
б) двухъярусный рис. 16
5. Фильтр песочный гидростатический рис. 17
6. Гидроциклон рис. 18
7. Фильтр барабанный рис. 19

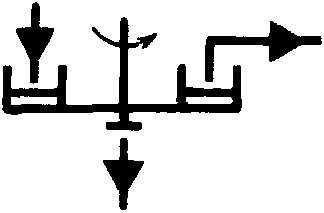

8. Фильтр тарельчатый рис. 20
9. Фильтр ковшовый карусельный рис. 21

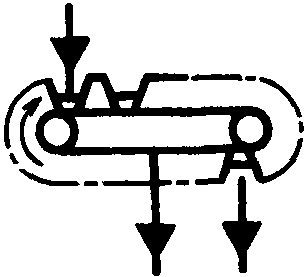

10. Фильтр ковшовый конвейерный рис. 22

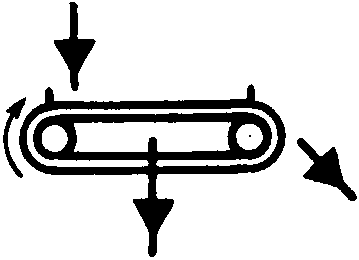

11. Фильтр ленточный рис. 23

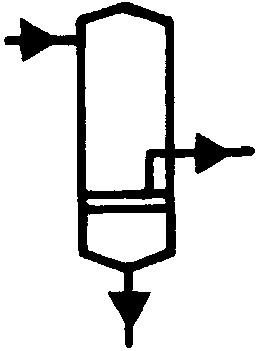

12. Друк-фильтр рис. 24

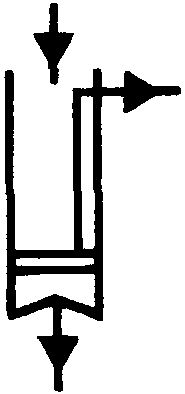

13. Нутч-фильтр (фильтр вакуумный) рис. 25

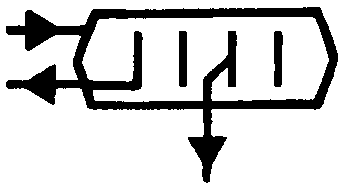

14. Фильтр листовой горизонтальный с поперечными листами и внутренним давлением выше атмосферного рис. 26

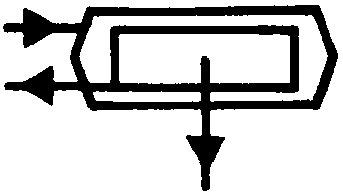

15. Фильтр листовой горизонтальный с продольными листами и внутренним давлением выше атмосферного рис. 27

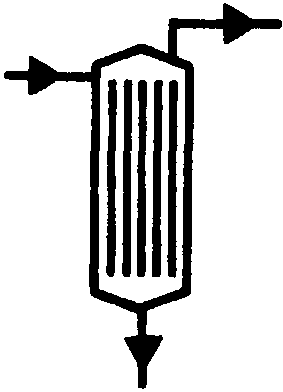

16. Фильтр листовой вертикальный с внутренним давлением выше атмосферного рис. 28

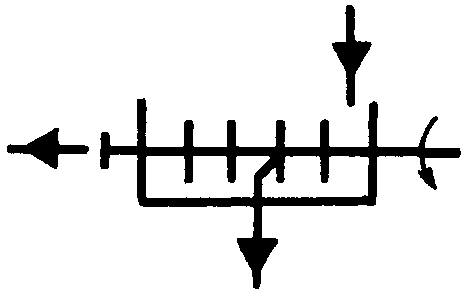

17. Фильтр дисковый вакуумный рис. 29

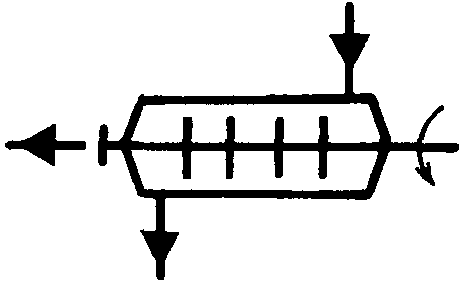

18. Фильтр дисковый под давлением выше атмосферного рис. 30

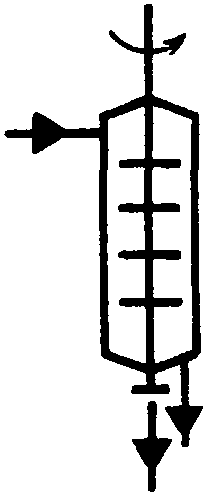

19. Фильтр дисковый под давлением выше атмосферного с горизонтальными дисками рис. 31

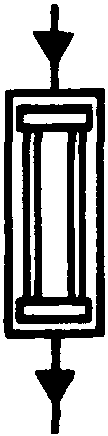

20. Фильтр с гофрированным фильтроэлементом рис. 32

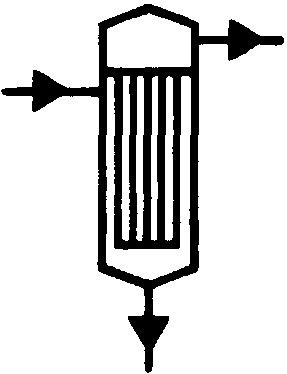

21. Фильтр патронный под давлением выше атмосферного рис. 33

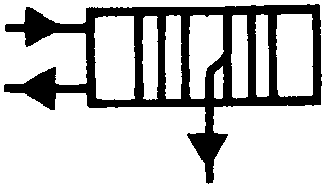

22. Фильтр-пресс с вертикальными плитами рис. 34

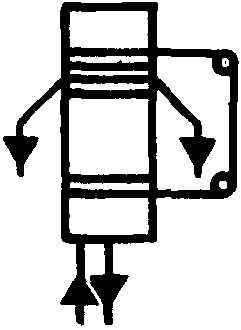

23. Фильтр-пресс с горизонтальными плитами рис. 35
24. Фильтр-сепаратор:
а) одноступенчатый рис. 36
б) двухступенчатый рис. 37
в) трехступенчатый рис. 38
25. Фильтр-сепаратор статистический (тарельчатый) рис. 39
26. Фильтр с противоточной промывкой рис. 40

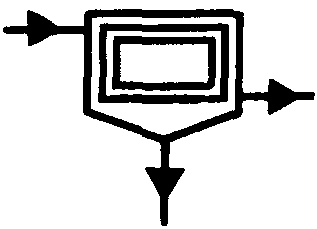

27. Фильтр корзинчатый рис. 41

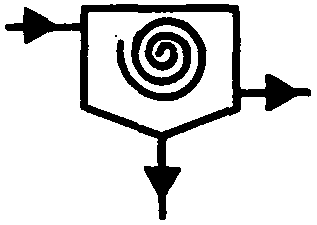

28. Фильтр спиральный рис. 42

Если отсутствует необходимость в пояснении специфических особенностей элементов и устройств, их следует изображать при помощи упрощенных внешних очертаний или применяют общее обозначение по ГОСТ 2.780-96.

3. Размеры обозначений стандартом не установлены. Обозначения должны обеспечивать четкость схемы и быть вычерчены в соотношениях, в которых они выполнены в настоящем стандарте.
