ГОСТ 19425-74*. Балки двутавровые и швеллеры стальные специальные. Сортамент
(введен в действие Постановлением Госстандарта СССР от 17.01.1974 № 149)
(ред. от 01.06.1985)
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 5157-53*"]:::rst n1["ГОСТ 19425-74*"]:::doc click n1 "https://bukva.ai/docs/gost-19425-74" "ГОСТ 19425-74*. Балки двутавровые и швеллеры стальные специальные. Сортамент (введен в действие Постановлением Госстандарта СССР от 17.01.1974 N 149)" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 17 января 1974 г. № 149
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БАЛКИ ДВУТАВРОВЫЕ И ШВЕЛЛЕРЫ СТАЛЬНЫЕ СПЕЦИАЛЬНЫЕ
Special-purpose steel I-beams and channels. Dimensions
Постановлением Государственного комитета стандартов Совета Министров СССР от 17 января 1974 г. № 149 срок введения установлен с 01.01.1975.
Проверен в 1985 г. Постановлением Госстандарта СССР от 27.06.1985 № 2031 срок действия продлен до 01.07.1995.
Взамен ГОСТ 5157-53 в части балок двутавровых для подвесных путей.
Переиздание (февраль 1987 г.) с Изменениями № 1, 2, утвержденными в ноябре 1977 г., июне 1985 г. (ИУС 1-78, 10-86).
1. Настоящий стандарт распространяется на горячекатаные двутавровые балки для подвесных путей (М), армировки шахтных стволов (С) и швеллеры для автомобильной промышленности (С).
1а. По точности прокатки профили изготовляют:
(Введен дополнительно, Изм. № 2).

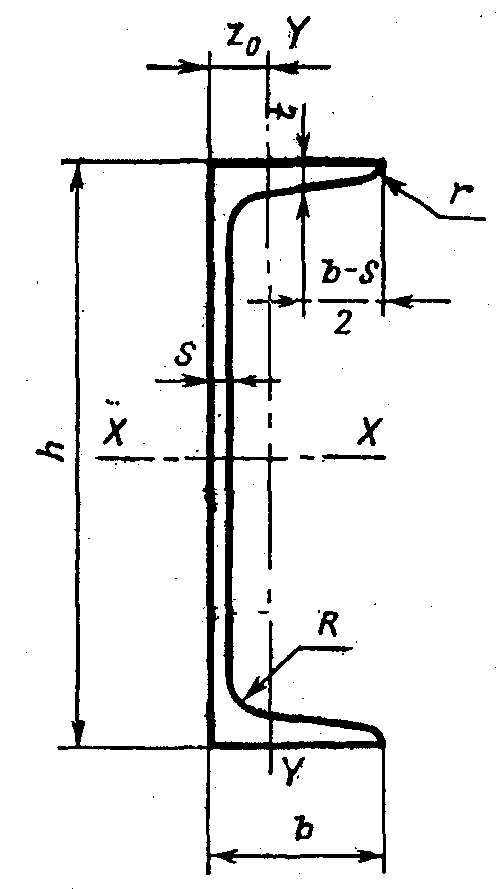

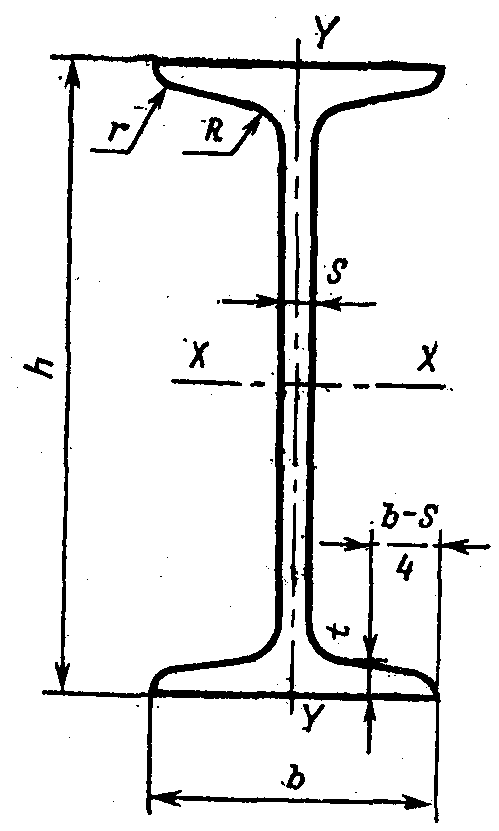

2. Форма, размеры балок и швеллеров, площадь поперечного сечения, масса 1 м и справочные величины должны соответствовать указанным на черт. 1 и 2 и табл. 1.
Примечание. Уклон внутренних граней полок должен быть не более:
Примечание. Уклон внутренних граней полок должен быть не более 10%.
| Номер профиля | h | b | s | t | R | r | Площадь поперечного сечения, см2 | Масса | Справочные величины для осей | ||||||
| 1 м, кг | x-x | y-y | |||||||||||||
| мм | I , x 4 см | W , x 3 см | i , x см | S , x 3 см | I , y 4 см | W , y 3 см | i , y см | ||||||||
| 14С | 140 | 80 | 5,5 | 9,1 | 7,5 | 3,8 | 21,5 | 16,9 | 712 | 102 | 5,75 | 58,4 | 64,8 | 16,2 | 1,74 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20С | 200 | 100 | 7,0 | 11,4 | 9,0 | 4,5 | 35,6 | 27,9 | 2370 | 237 | 8,16 | 136 | 159 | 31,8 | 2,11 |
| 20Са | 200 | 102 | 9,0 | 11,4 | 9,0 | 4,5 | 39,6 | 31,1 | 2500 | 250 | 7,95 | 146 | 170 | 33,3 | 2,07 |
| 22С | 220 | 110 | 7,5 | 12,3 | 9,5 | 4,8 | 42,1 | 33,1 | 3400 | 310 | 9,00 | 178 | 228 | 41,5 | 2,32 |
| 27С | 270 | 122 | 8,5 | 13,7 | 10,5 | 5,3 | 54,5 | 42,8 | 6550 | 485 | 11,0 | 279 | 346 | 56,7 | 2,52 |
| 27Са | 270 | 124 | 10,5 | 13,7 | 10,5 | 5,3 | 59,9 | 47,0 | 6870 | 507 | 10,7 | 297 | 366 | 59,0 | 2,47 |
| 36С | 360 | 140 | 14,0 | 15,8 | 12,0 | 6,0 | 90,9 | 71,3 | 17360 | 964 | 13,8 | 574 | 618 | 88,3 | 2,61 |
| 18М | 180 | 90 | 7,0 | 12,0 | 9,0 | 3,5 | 32,9 | 25,8 | 1760 | 196 | 7,32 | 113 | 130 | 28,9 | 1,99 |
| 24М | 240 | 110 | 8,2 | 14,0 | 10,5 | 4,0 | 48,7 | 38,3 | 4640 | 387 | 9,75 | 223 | 276 | 50,2 | 2,38 |
| 30М | 300 | 130 | 9,0 | 15,0 | 12,0 | 6,0 | 64,0 | 50,2 | 9500 | 633 | 12,2 | 364 | 480 | 73,9 | 2,74 |
| 36М | 360 | 130 | 9,5 | 16,0 | 14,0 | 6,0 | 73,8 | 57,9 | 15340 | 852 | 14,4 | 493 | 518 | 79,7 | 2,65 |
| 45М | 450 | 150 | 10,5 | 18,0 | 16,0 | 7,0 | 98,8 | 77,6 | 31900 | 1420 | 18,0 | 821 | 892 | 119 | 3,00 |
| 18С | 180 | 68 | 7,0 | 10,5 | 10,5 | 5,3 | 25,7 | 20,2 | 1272 | 141 | 7,04 | 83,5 | 98,5 | 20,1 | 1,96 | 1,88 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18Са | 180 | 70 | 9,0 | 10,5 | 10,5 | 5,3 | 29,3 | 23,0 | 1370 | 152 | 6,84 | 91,6 | 111 | 21,3 | 1,95 | 1,84 |
| 20С | 200 | 73 | 7,0 | 11,0 | 11,0 | 5,5 | 28,8 | 22,6 | 1780 | 178 | 7,86 | 104,7 | 128 | 24,2 | 2,11 | 2,01 |
| 30С | 300 | 87 | 9,5 | 13,5 | 13,5 | 6,8 | 49,6 | 39,1 | 6500 | 433 | 11,4 | 259,7 | 289 | 44,0 | 2,41 | 2,13 |
Примечания. 1. Площадь поперечного сечения и масса 1 м профиля вычислены по номинальным размерам. При вычислении массы 1 м профиля плотность стали принята равной 7,85 г/см3.
2. Радиусы закруглений, указанные на черт. 1 и 2, на профилях не определяются и даны для построения калибра.
Условные обозначения к черт. 1 и 2 и табл. 1:
R — радиус внутреннего закругления;
S — статический момент полусечения;
z_{0} — расстояние от оси y-y до наружной грани стенки.
3. Предельные отклонения по размерам профилей должны соответствовать указанным в табл. 2.
| Номер профиля | Предельные отклонения | ||||
| по высоте профиля | по ширине полки | по толщине полки | |||
| точность прокатки | |||||
| обычная | высокая | обычная | высокая | ||
| 14 | - | +/- 2,0 | +/- 2,0 | +1,0 -2,0 | -0,06t |
| 18 Св. 18 до 30 | +/- 2,5 - | - +/- 3,0 | +/- 2,5 - | - +/- 3,0 | Плюсовые отклонения |
| 36 | +/- 3,5 | - | +/- 3,5 | - | ограничиваются |
| 45 | +/- 4,0 | - | +/- 4,0 | - | предельными отклонениями по массе |
Примечание. Определение толщины полок профилей проводится по калибрам в валках при их расточке.
4. Уклон наружной грани профилей не должен превышать 0,015b.
По требованию потребителя профили изготовляются с уклоном наружной грани полки не более 0,0125b.
5. Кривизна стенки по высоте сечения профиля не должна превышать 0,15s.
6. Притупление наружных кромок полок профилей до № 24 включительно не должно превышать 0,3t, свыше № 24 — 3 мм.
(Измененная редакция, Изм. № 2).
7. По требованию потребителя несимметричность фланцев полок балок относительно вертикальной оси не должна превышать 1/2 суммы предельных отклонений по ширине полки.
(Измененная редакция, Изм. № 2).
8. В соответствии с заказом балки и швеллеры изготовляются длиной от 4 до 13 м:
мерной длины с остатком до 5% массы партии;
кратной мерной длины с остатком до 5% массы партии;
Остатком считаются профили длиной не менее 3 м.
9. По требованию потребителя допускается изготовление профилей ограниченной длины в пределах немерной и длиной свыше 13 м.
(Измененная редакция, Изм. № 2).
10. При изготовлении профилей немерной длины допускается наличие профилей длиной не менее 3 м в количестве не более 5% массы партии.
11. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:
Предельные отклонения по длине профилей мерной и кратной мерной длины для высокой точности прокатки не должны превышать:
+5 мм на каждый метр свыше 8 м.
12. Кривизна профилей в вертикальной и горизонтальной плоскостях не должна превышать 0,2% длины.
Кривизна профилей в вертикальной и горизонтальной плоскостях для высокой точности прокатки не должна превышать 0,15% длины для профилей высотой до 360 мм и 0,1% длины — для профилей высотой свыше 360 мм.
10 — 12. (Измененная редакция, Изм. № 2).
13. На каждом профиле дополнительно к требованиям ГОСТ 7566-81 в части маркировки проката должен быть нанесен номер профиля с индексами М или С (18М, 20Са, 36С и т.д.).
14. Определение размеров проводится на расстоянии не менее 500 мм от торца профиля. Высота балки измеряется по оси y-y, швеллера — в плоскости стенки.
15. Предельные отклонения по массе 1 м профиля не должны превышать плюс 3 — минус 5%. Предельные отклонения проверяются предприятием-изготовителем взвешиванием партии массой 20 — 60 т от каждых 400 — 500 т проката или кусков профиля длиной не менее 300 мм, отбираемых при прокатке не реже, чем через каждые 100 прокатанных штанг.
16. Марки стали и технические требования — по ГОСТ 535-79 и другим действующим стандартам, оговоренным в заказе.
