ГОСТ 8239-89 (СТ СЭВ 2209-80). Государственный стандарт Союза ССР. Двутавры стальные горячекатаные. Сортамент
(утв. Постановлением Госстандарта СССР от 27.09.1989 № 2940)
Внимание
Документ утратил силу на территории Российской Федерации с 30 ноября 2018 года в связи с изданием Приказа Росстандарта от 30.11.2018 № 1047-ст. Взамен введен в действие ГОСТ Р 57837-2017. Документ утратил силу на территории Российской Федерации с 30 ноября 2018 года в связи с изданием Приказа Росстандарта от 30.11.2018 № 1047-ст. Взамен введен в действие ГОСТ Р 57837-2017. С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 г. № 184-ФЗ. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 11, 1995). Утрачивает силу с 1 июля 2000 года. Введен в действие с 1 июля 1990 года. Взамен ГОСТ 8239-72.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ОСТ 10016-39"]:::rst n1["ГОСТ 8239-56*"]:::rst n2["ГОСТ 8239-72*"]:::rst n3["ГОСТ 8239-89"]:::rst click n3 "https://bukva.ai/docs/gost-8239-89" "ГОСТ 8239-89. Государственный стандарт Союза ССР. Двутавры стальные горячекатаные. Сортамент (утв. Постановлением Госстандарта СССР от 27.09.1989 N 2940)" n4["ГОСТ Р 57837-2017"]:::rst click n4 "https://bukva.ai/docs/gost-r-57837-2017" "ГОСТ Р 57837-2017. Национальный стандарт Российской Федерации. Двутавры стальные горячекатаные с параллельными гранями полок. Технические условия (утв. и введен в действие Приказом" n5["ГОСТ 35087-2024"]:::doc click n5 "https://bukva.ai/docs/standart-gost-35087-2024" "ГОСТ 35087-2024. Межгосударственный стандарт. Двутавры стальные горячекатаные. Технические условия (введен в действие Приказом Росстандарта от 11.07.2024 N 915-ст)" n3 --> n4 n2 --> n3 n4 --> n5 n1 --> n2 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 27 сентября 1989 г. № 2940
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДВУТАВРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
Hot-rolled steel flange beams. Rolling products
1. Разработан и внесен Министерством черной металлургии СССР, Госстроем СССР, Центральным научно-исследовательским институтом строительных конструкций.
С.И. Рудюк, канд. техн. наук; С.В. Колоколов (руководитель работы), канд. техн. наук; В.Ф. Коваленко, канд. техн. наук; Н.Ф. Грицук, канд. техн. наук; В.С. Медведев, канд. техн. наук; И.Е. Пацека, канд. техн. наук; Ж.М. Роева, канд. эконом. наук; В.В. Калюжный, канд. эконом. наук; Р.А. Дробнова, канд. техн. наук; В.А. Ена, канд. техн. наук; К.Ф. Перетятько; Ю.М. Юхновский, канд. техн. наук; В.В. Пудинов; Л.И. Яремчук; М.А. Алексина, Б.Г. Павлов, канд. техн. наук; В.Ф. Беляев, канд. техн. наук; Я.А. Каплун, канд. техн. наук.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27.09.1989 № 2940.
3. Стандарт полностью соответствует СТ СЭВ 2209-80.
4. Стандарт соответствует МС ИСО 657/13.
5. Стандарт унифицирован с БДС 5951-75, TGL 10369.
Настоящий стандарт устанавливает сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок.

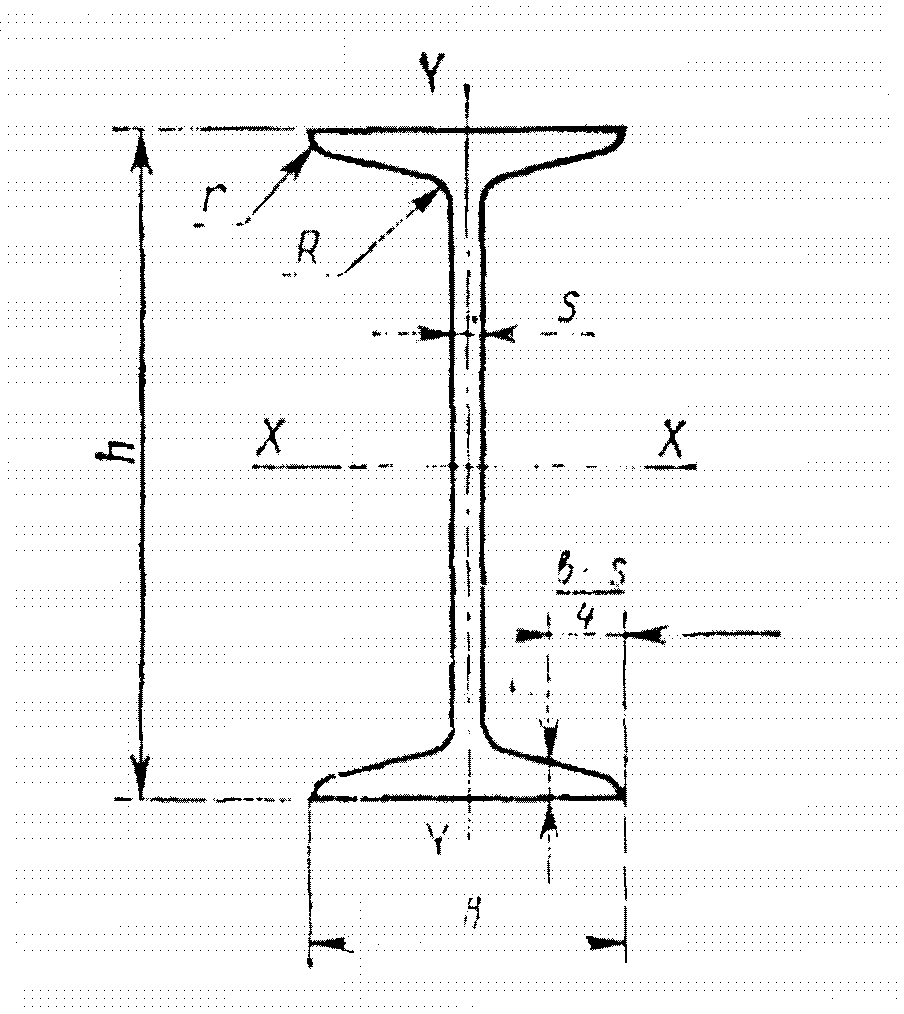

1. Поперечное сечение двутавров должно соответствовать указанному на черт. 1.
h — высота двутавра; b — ширина полки; s — толщина стенки;
t — средняя толщина полки; R — радиус внутреннего закругления;
r — радиус закругления полки
Примечание. Уклон внутренних граней полок должен быть 6 — 12%.
2. Номинальные размеры двутавров, площадь поперечного сечения, масса и справочные значения для осей должны соответствовать приведенным в табл. 1.
| Номер двутавра | Размеры | Площадь | Масса 1 м, | Справочные значения для осей | |||||||||||
| h | b | s | t | R | r | поперечного сечения, см2 | кг | X — X | Y — Y | ||||||
| не более | I , x см4 | W , x см3 | i , x см | S , x см3 | I , y см4 | W , y см3 | i , y см | ||||||||
| мм | |||||||||||||||
| 10 | 100 | 55 | 4,5 | 7,2 | 7,0 | 2,5 | 12,0 | 9,46 | 198 | 39,7 | 4,06 | 23,0 | 17,9 | 6,49 | 1,22 |
| 12 | 120 | 64 | 4,8 | 7,3 | 7,5 | 3,0 | 14,7 | 11,50 | 350 | 58,4 | 4,88 | 33,7 | 27,9 | 8,72 | 1,38 |
| 14 | 140 | 73 | 4,9 | 7,5 | 8,0 | 3,0 | 17,4 | 13,70 | 572 | 81,7 | 5,73 | 46,8 | 41,9 | 11,50 | 1,55 |
| 16 | 160 | 81 | 5,0 | 7,8 | 8,5 | 3,5 | 20,2 | 15,90 | 873 | 109,0 | 6,57 | 62,3 | 58,6 | 14,50 | 1,70 |
| 18 | 180 | 90 | 5,1 | 8,1 | 9,0 | 3,5 | 23,4 | 18,40 | 1290 | 143,0 | 7,42 | 81,4 | 82,6 | 18,40 | 1,88 |
| 20 | 200 | 100 | 5,2 | 8,4 | 9,5 | 4,0 | 26,8 | 21,00 | 1840 | 184,0 | 8,28 | 104,0 | 115,0 | 23,10 | 2,07 |
| 22 | 220 | 110 | 5,4 | 8,7 | 10,0 | 4,0 | 30,6 | 24,00 | 2550 | 232,0 | 9,13 | 131,0 | 157,0 | 28,60 | 2,27 |
| 24 | 240 | 115 | 5,6 | 9,5 | 10,5 | 4,0 | 34,8 | 27,30 | 3460 | 289,0 | 9,97 | 163,0 | 198,0 | 34,50 | 2,37 |
| 27 | 270 | 125 | 6,0 | 9,8 | 11,0 | 4,5 | 40,2 | 31,50 | 5010 | 371,0 | 11,20 | 210,0 | 260,0 | 41,50 | 2,54 |
| 30 | 300 | 135 | 6,5 | 10,2 | 12,0 | 5,0 | 46,5 | 36,50 | 7080 | 472,0 | 12,30 | 268,0 | 337,0 | 49,90 | 2,69 |
| 33 | 330 | 140 | 7,0 | 11,2 | 13,0 | 5,0 | 53,8 | 42,20 | 9840 | 597,0 | 13,50 | 339,0 | 419,0 | 59,90 | 2,79 |
| 36 | 360 | 145 | 7,5 | 12,3 | 14,0 | 6,0 | 61,9 | 48,60 | 13380 | 743,0 | 14,70 | 423,0 | 516,0 | 71,10 | 2,89 |
| 40 | 400 | 155 | 8,3 | 13,0 | 15,0 | 6,0 | 72,6 | 57,00 | 19062 | 953,0 | 16,20 | 545,0 | 667,0 | 86,10 | 3,03 |
| 45 | 450 | 160 | 9,0 | 14,2 | 16,0 | 7,0 | 84,7 | 66,50 | 27696 | 1231,0 | 18,10 | 708,0 | 808,0 | 101,00 | 3,09 |
| 50 | 500 | 170 | 10,0 | 15,2 | 17,0 | 7,0 | 100,0 | 78,50 | 39727 | 1589,0 | 19,90 | 919,0 | 1043,0 | 123,00 | 3,23 |
| 55 | 550 | 180 | 11,0 | 16,5 | 18,0 | 7,0 | 118,0 | 92,60 | 55962 | 2035,0 | 21,80 | 1181,0 | 1356,0 | 151,00 | 3,39 |
| 60 | 600 | 190 | 12,0 | 17,8 | 20,0 | 8,0 | 138,0 | 108,00 | 76806 | 2560,0 | 23,60 | 1491,0 | 1725,0 | 182,00 | 3,54 |
Примечания. 1. Площадь поперечного сечения и масса 1 м двутавра вычислены по номинальным размерам; плотность стали принята равной 7,85 г/см3.
2. Величины радиусов закругления, уклона внутренних граней полок, толщины полок, указанные на черт. 1 и в табл. 1, приведены для построения калибров и на готовом прокате не контролируются.
3. В таблицах используют обозначения:
S — статический момент полусечения;
4. Двутавры от № 24 до № 60 не рекомендуется применять в новых разработках.
3. По точности прокатки двутавры изготовляют:

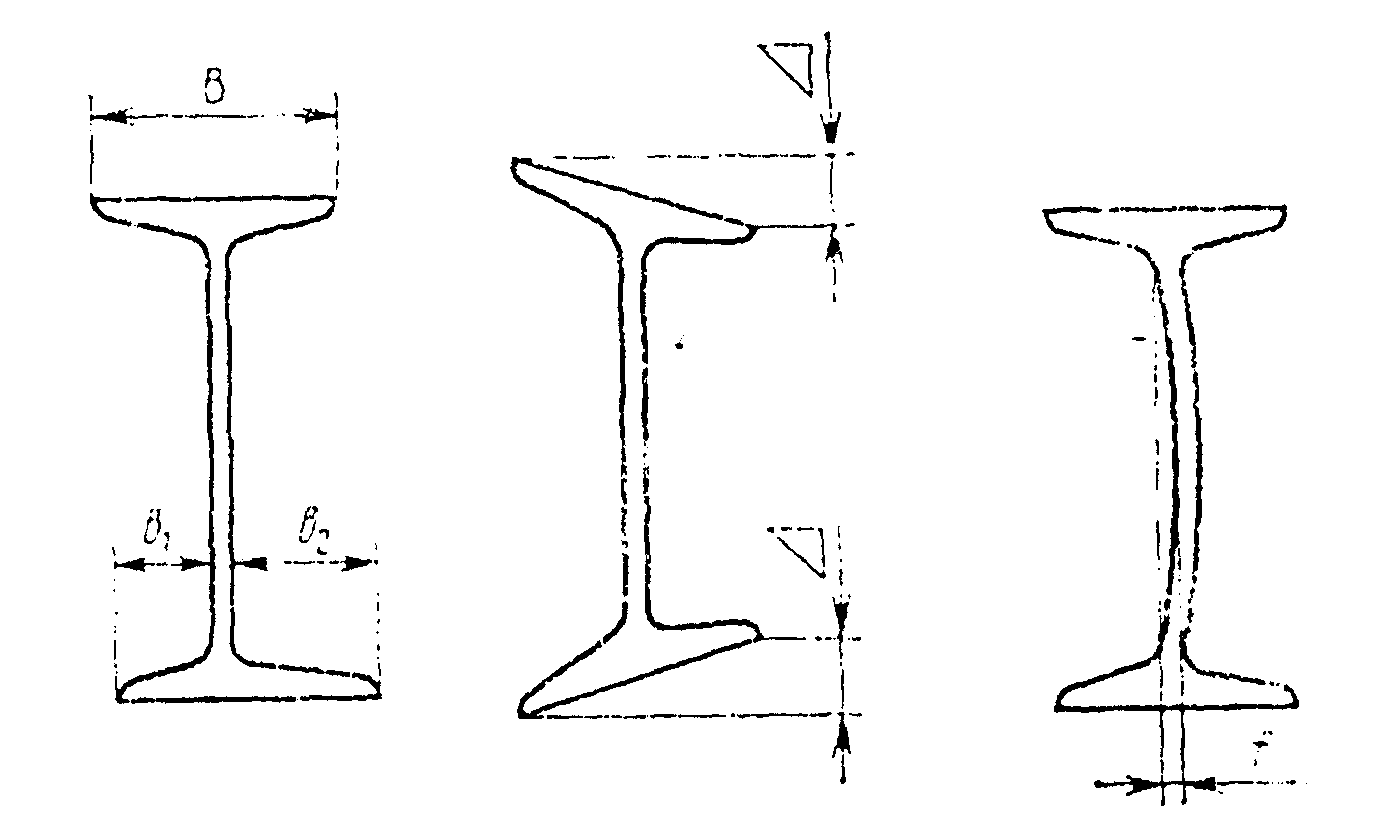

4. Предельные отклонения по размерам и форме поперечного сечения двутавров (черт. 1 - 2) должны соответствовать приведенным в табл. 2.
b — ширина укороченного фланца; b — ширина удлиненного
фланца; \Delta — перекос полки; f — прогиб стенки
мм
| Параметр двутавра, показатель качества | Размер | Предельные отклонения при точности прокатки | |
| повышенной | обычной | ||
| Высота h | До 140 включ. Св. 140 « 180 » | +/- 2,0 | +/- 2,0 +/- 2,5 |
| « 180 » 300 « » 300 « 360 » | +/- 3,0 | +/- 3,0 +/- 3,5 | |
| « 360 » 600 «» | +/- 4,0 | +/- 4,0 | |
| Ширина полки b | До 73 включ. Св. 73 « 90 » « 90 » 135 «» | +/- 2,0 | +/- 2,0 +/- 2,5 +/- 3,0 |
| « 135 » 155 « » 155 | +/- 3,0 | +/- 3,5 +/- 4,0 | |
| Толщина полки t <*> | До 7,5 включ. Св. 7,5 « 8,9 » « 8,9 » 10,7 «» | -0,4 -0,5 -0,6 | -0,7 -0,7 -0,8 |
| « 10,7 » 12,3 « » 12,3 « 14,2 » « 14,2 » 15,2 «» | -0,7 -0,8 -0,9 | -1,0 | |
| « 15,2» | -1,0 | -1,2 | |
| Перекос полки Дельта при ширине b | От 55 до 190 включ. | Не более 0,0125 b | Не более 0,02b |
| Отклонение от симметричности дельта b — b | До 73 включ. Св. 73 « 90 » « 90 » 135 «» | 2,0 | 2,0 2,5 3,0 |
| 1 2 | « 135 » 145 «» | 3,0 | 3,5 |
| дельта = ------- | « 145» | 4,0 | |
| 2 при ширине b | |||
| Длина | До 8 м включ. Св. 8 м | +40 К допуску +40 прибавлять по 5 мм на каждый метр длины св. 8 м | +40 +80 |
<*> Плюсовые отклонения ограничиваются предельными отклонениями по массе.
5. Прогиб стенки (f) не должен превышать 0,15 S.
6. Кривизна двутавра не должна превышать 0,2% длины.
7. Притупление наружных кромок полок двутавров повышенной точности не должно превышать 2,2 мм, для двутавров обычной точности — не контролируется.
8. Профили изготавливают длиной от 4 до 12 м:
По согласованию изготовителя с потребителем допускается изготовление двутавров длиной свыше 12 м.
9. Отклонения по массе 1 м двутавра не должны превышать плюс 3, минус 5%.
По согласованию изготовителя с потребителем отклонение по массе без контроля толщины полок и стенки двутавра не должно превышать плюс 3, минус 3% для двутавров до № 16 и плюс 2,5, минус 2,5% для двутавров свыше 16.
10. Размеры и геометрическую форму контролируют на расстоянии не менее 500 мм от торца двутавра.
Высоту двутавра контролируют в плоскости Y — Y.
