ГОСТ 21026-75. Швеллеры стальные горячекатаные с отогнутой полкой для вагонеток. Сортамент
(введен в действие Постановлением Госстандарта СССР от 28.07.1975 № 1957)
(ред. от 01.10.1986)
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 5157-53*"]:::rst n1["ГОСТ 21026-75"]:::doc click n1 "https://bukva.ai/docs/gost-21026-75" "ГОСТ 21026-75. Швеллеры стальные горячекатаные с отогнутой полкой для вагонеток. Сортамент (введен в действие Постановлением Госстандарта СССР от 28.07.1975 N 1957)" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 28 июля 1975 г. № 1957
ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ С ОТОГНУТОЙ ПОЛКОЙ ДЛЯ ВАГОНЕТОК
Hot-rolled channel sections with outward flanges for trolleys. Dimensions
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 июля 1975 г. № 1957 дата введения установлена 01.01.1977.
Ограничение срока действия снято Постановлением Госстандарта от 19.06.1991 № 896.
Издание с Изменением № 1, утвержденным в октябре 1986 г. (ИУС 1-87), Поправкой (ИУС 9-91).
Настоящий стандарт устанавливает сортамент горячекатаных швеллеров с отогнутой полкой для вагонеток.
(Введен дополнительно, Изм. № 1).
1a. По точности прокатки швеллеры изготовляются:
Примечание. Категория качества определяется с учетом качества стали, использованной для изготовления швеллеров.
(Измененная редакция, Изм. № 1, Поправка).

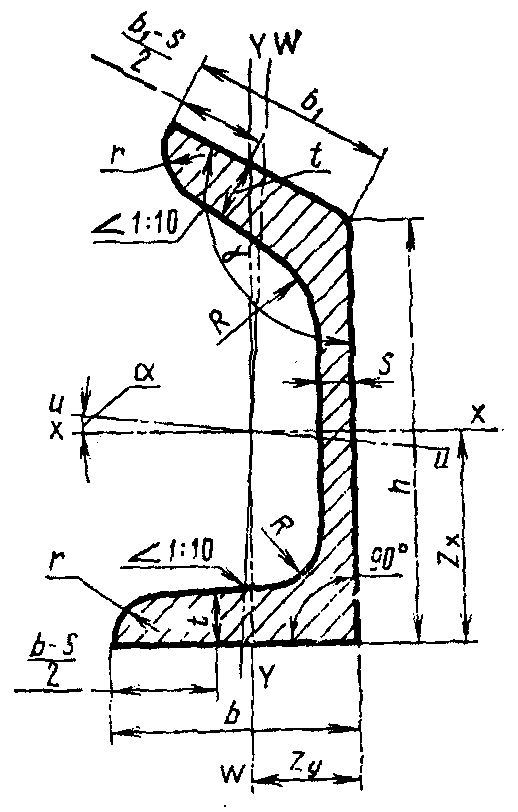

1. Поперечное сечение швеллеров с отогнутой полкой должно соответствовать указанному на чертеже.
Обозначения к чертежу и табл. 1 и 2:
h — высота швеллера; b — ширина полки;
b_{1} — ширина отогнутой полки; s — толщина стенки;
t — средняя толщина полки;
R — радиус внутреннего закругления;
r — радиус закругления полки;
\gamma — внутренний угол наклона полки;
I — момент инерции; i — радиус инерции;
Z_{x} — расстояние центра тяжести до оси х — х; Z_{y} — расстояние центра тяжести до оси у — у.
2. Размеры швеллеров, предельные отклонения размеров, площадь поперечного сечения, масса 1 м длины и справочные величины должны соответствовать указанным в табл. 1 и 2.
| Обозначение профиля | h | b | b 1 | s | t | b — s ----- 2 | b — s 1 ------ 2 | R | r | гамма | Площадь сечения, см2 | Масса 1 м, кг | |||||
| Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | ||||||||
| мм | град | ||||||||||||||||
| СП-10 | 100 | +/- 2 | 55 | + 1,5 | 40 | +/- 1,5 | 9 | + 0,7 — 1,0 | 11 | 23,0 | 15,5 | 11 | 5,5 | 123 | +/- 30' | 18,6 | 14,6 |
| СП-12 | 120 | +/- 2 | 60 | + 1,5 | 45 | +/- 1,5 | 11 | + 0,7 — 1,0 | 13 | 24,5 | 17,0 | 13 | 6,5 | 126 | +/- 30' | 25,5 | 20,0 |
Примечание. Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, при этом плотность стали принята равной 7,85 г/см3.
| Обозначение профиля | Ось х-х | Ось у-у | Ось u-u | Ось w-w | Угол наклона | Z , x | Z , y | ||||
| I , x см4 | i , x см | I , y см4 | i , y см | I , u см4 | i , u см | I , w см4 | i , w см | осей tg альфа | см | см | |
| СП-10 СП-12 | 305,50 594,75 | 4,10 4,87 | 33,48 55,86 | 1,36 1,49 | 304,19 589,93 | 4,09 4,85 | 34,89 61,72 | 1,38 1,57 | 0,064 0,059 | 4,96 6,025 | 1,50 1,62 |
Предельные отклонения для швеллеров высокой точности должны быть не более: по высоте
мм, по толщине +/- 0,7 мм.
(Измененная редакция, Изм. № 1, Поправка).
3. Швеллеры изготовляют длиной от 2 до 9 м:
(Измененная редакция, Изм. № 1).
5. Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать:
+40 мм — для швеллеров длиной до 4 м,
+60 мм — для швеллеров длиной св. 4 до 6 м,
+80 мм — для швеллеров длиной св. 6 м.
+40 мм — для швеллеров длиной св. 4 м до 7 м + 5 мм на каждый метр свыше 7 м.
6. Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать:
0,4% длины — обычной точности;
0,3% длины — высокой точности.
5, 6. (Измененная редакция, Изм. № 1, Поправка).
7. Контроль размеров производят на расстоянии не менее 500 мм от торца штанги. Толщину стенки швеллера измеряют у торца штанги, высоту — в плоскостях у-у.
Контроль толщины полок швеллеров производится по калибрам в валках при их расточке.
