Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27 сентября 1989 г. № 2939

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

СОРТАМЕНТ

Hot-rolled steel channels. Rolling products

ГОСТ 8240-89 (СТ СЭВ 2210-80)

Группа В22

ОКП 29 2500

Срок действия с 1 июля 1990 года до 1 июля 2000 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР, ГОССТРОЕМ СССР, Центральным научно-исследовательским институтом строительных конструкций.

РАЗРАБОТЧИКИ СТАНДАРТА

С.И. Рудюк, канд. техн. наук; В.Ф. Коваленко, канд. техн. наук; С.В. Колоколов (руководитель работы), канд. техн. наук; Н.Ф. Грицук, канд. техн. наук; В.С. Медведев, канд. техн. наук; Ж.М. Роева, канд. эконом. наук; В.В. Калюжный, канд. эконом. наук; Р.А. Дробнова, канд. эконом. наук; В.А. Ена, канд. техн. наук; К.Ф. Перетятько; Ю.М. Юхновский, канд. техн. наук; В.В. Пудинов; Л.И. Яремчук; М.А. Алексина; Б.Г. Павлов, канд. техн. наук; В.Ф. Беляев, канд. техн. наук; Я.А. Каплун, канд. техн. наук.

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.09.89 № 2939

3. Стандарт полностью соответствует СТ СЭВ 2210-80

4. Стандарт соответствует МС ИСО 657/13

5. Стандарт унифицирован с БДС 6176-75, TGL 10370

6. ВЗАМЕН ГОСТ 8240-72

Настоящий стандарт устанавливает сортамент швеллеров с уклоном внутренних граней полок и швеллеры с параллельными гранями полок.

1. Поперечное сечение швеллеров должно соответствовать указанному на черт. 1 и 2.

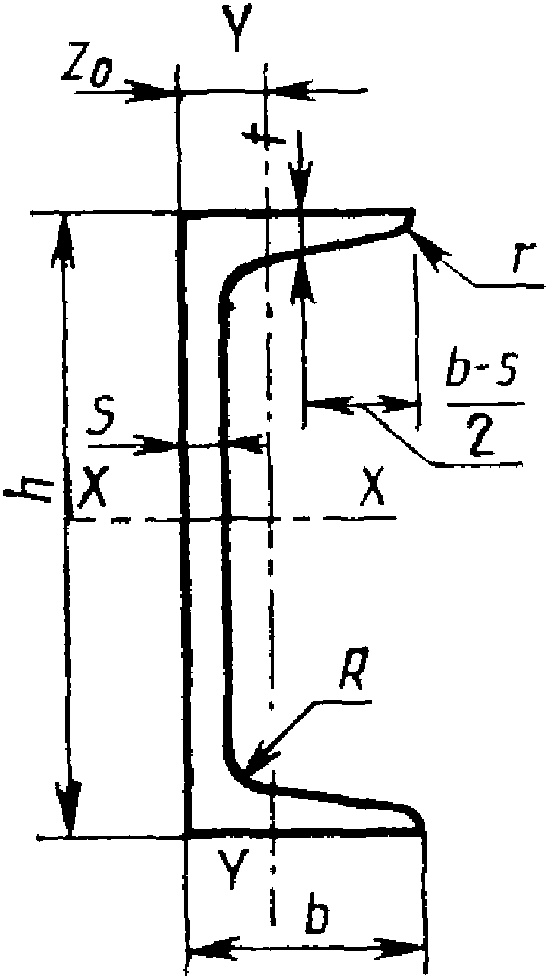

рис. 1

Черт. 1

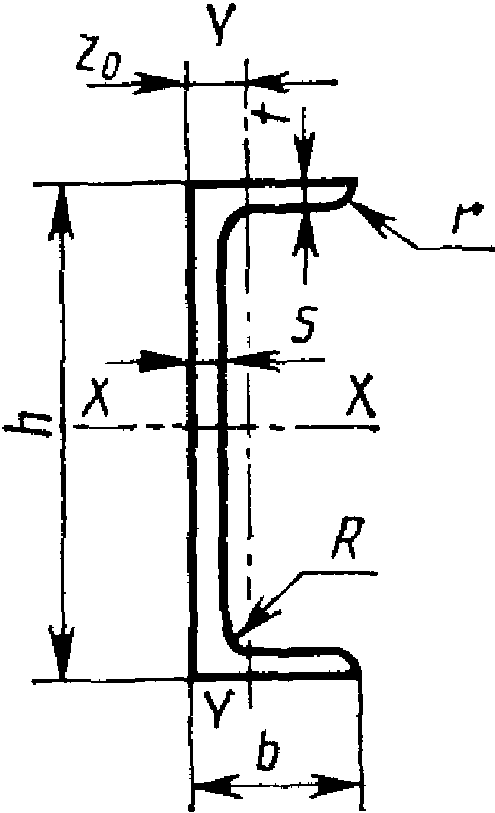

рис. 2

Черт. 2

h — высота;

b — ширина полки;

s — толщина стенки;

t — толщина полки;

R — радиус внутреннего закругления;

r — радиус закругления полки;

Z₀ - расстояние от оси Y-Y до наружной грани стенки.

Примечание. Уклон внутренних граней полок должен быть 4 — 10%.

2. Номинальные размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения для осей должны соответствовать приведенным в табл. 1 и 2.

Таблица 1

Швеллеры с уклоном внутренних граней полок

Номер швеллера	h	b	s	t	R	r	Площадь поперечного сечения, см2	Масса 1 м, кг	Справочные значения для осей							Z₀, см
					не более				X-X				Y-Y
					не более				Ix, см4	Wx, см3	ix, см	sx, см3	Iy, см4	Wy, см3	iy, см
	мм								Ix, см4	Wx, см3	ix, см	sx, см3	Iy, см4	Wy, см3	iy, см
5	50	32	4,4	7,0	6,0	2,5	6,16	4,84	22,8	9,1	1,92	5,59	5,61	2,75	0,95	1,16
6,5	65	36	4,4	7,2	6,0	2,5	7,51	5,90	48,6	15,0	2,54	9,00	8,70	3,68	1,08	1,24
8	80	40	4,5	7,4	6,5	2,5	8,98	7,05	89,4	22,4	3,16	23,30	12,80	4,75	1,19	1,31
10	100	46	4,5	7,6	7,0	3,0	10,90	8,59	174,0	34,8	3,99	20,40	20,40	6,46	1,37	1,44
12	120	52	4,8	7,8	7,5	3,0	13,30	10,40	304,0	50,6	4,78	29,60	31,20	8,52	1,53	1,54
14	140	58	4,9	8,1	8,0	3,0	15,60	12,30	491,0	70,2	5,60	40,80	45,40	11,00	1,70	1,67
16	160	64	5,0	8,4	8,5	3,5	18,10	14,20	747,0	93,4	6,42	54,10	63,30	13,80	1,87	1,80
16а	160	68	5,0	9,0	8,5	3,5	19,50	15,30	823,0	103,0	6,49	59,40	78,80	16,40	2,01	2,00
18	180	70	5,1	8,7	9,0	3,5	20,70	16,30	1090,0	121,0	7,24	69,80	86,00	17,00	2,04	1,94
18а	180	74	5,1	9,3	9,0	3,5	22,20	17,40	1190,0	132,0	7,32	76,10	105,00	20,00	2,18	2,13
20	200	76	5,2	9,0	9,5	4,0	23,40	18,40	1520,0	152,0	8,07	87,80	113,00	20,50	2,20	2,07
22	220	82	5,4	9,5	10,0	4,0	26,70	21,00	2110,0	192,0	8,89	110,00	151,00	25,10	2,37	2,21
24	240	90	5,6	10,0	10,5	4,0	30,60	24,00	2900,0	242,0	9,73	139,00	208,00	31,60	2,60	2,42
27	270	95	6,0	10,5	11,0	4,5	35,20	27,70	4160,0	308,0	10,90	178,00	262,00	37,30	2,73	2,47
30	300	100	6,5	11,0	12,0	5,0	40,50	31,80	5810,0	387,0	12,00	224,00	327,00	43,60	2,84	2,52
33	330	105	7,0	11,7	13,0	5,0	46,50	36,50	7980,0	484,0	13,10	281,00	410,00	51,80	2,97	2,59
36	360	110	7,5	12,6	14,0	6,0	53,40	41,90	10820,0	601,0	14,20	350,00	513,00	61,70	3,10	2,68
40	400	115	8,0	13,5	15,0	6,0	61,50	48,30	15220,0	761,0	15,70	444,00	642,00	73,40	3,23	2,75

Таблица 2

Швеллеры с параллельными гранями полок

Номер швеллера	h	b	s	t	R	r	Площадь поперечного сечения, см2	Масса 1 м, кг	Справочные величины для осей							Z0, см
					не более				X-X				Y-Y
					не более				Ix, см4	Wx, см3	ix, см	sx, см3	Iy, см4	Wy, см3	iy, см
	мм								Ix, см4	Wx, см3	ix, см	sx, см3	Iy, см4	Wy, см3	iy, см
5 П	50	32	4,4	7,0	6,0	3,5	6,16	4,84	22,8	9,1	1,92	5,61	5,95	2,99	0,98	1,21
6,5 П	65	36	4,4	7,2	6,0	3,5	7,51	5,90	48,8	15,0	2,55	9,02	9,35	4,06	1,12	1,29
8 П	80	40	4,5	7,4	6,5	3,5	8,98	7,05	89,8	22,5	3,16	13,30	13,90	3,31	1,24	1,38
10 П	100	46	4,5	7,6	7,0	4,0	10,90	8,59	175,0	34,9	3,99	20,50	22,60	7,37	1,44	1,53
12 П	120	52	4,8	7,8	7,5	4,5	13,30	10,40	305,0	50,8	4,79	29,70	34,90	9,84	1,62	1,66
14 П	140	58	4,9	8,1	8,0	4,5	15,60	12,30	493,0	70,4	5,61	40,90	51,50	12,90	1,81	1,82
16 П	160	64	5,0	8,4	8,5	5,0	18,10	14,20	750,0	93,8	6,44	54,30	72,80	16,40	2,00	1,97
16аП	160	68	5,0	9,0	8,5	5,0	19,50	15,30	827,0	103,0	6,51	59,50	90,50	19,60	2,15	2,19
18 П	180	70	5,1	8,7	9,0	5,0	20,70	16,30	1090,0	121,0	7,26	70,00	100,00	20,60	2,20	2,14
18аП	180	74	5,1	9,3	9,0	5,0	22,20	17,40	1200,0	133,0	7,34	76,30	123,00	24,30	2,35	2,36
20 П	200	76	5,2	9,0	9,5	5,5	23,40	18,40	1530,0	153,0	8,08	88,00	134,00	25,20	2,39	2,30
22 П	220	82	5,4	9,5	10,0	6,0	26,70	21,00	2120,0	193,0	8,90	111,00	178,00	31,00	2,58	2,47
24 П	240	90	5,6	10,0	10,5	6,0	30,60	24,00	2910,0	243,0	9,75	139,00	248,00	39,50	2,85	2,72
27 П	270	95	6,0	10,5	11,0	6,5	35,20	27,70	4180,0	310,0	10,90	178,00	314,00	46,70	2,99	2,78
30 П	300	100	6,5	11,0	12,0	7,0	40,50	31,80	5830,0	389,0	12,00	224,00	393,00	54,80	3,12	2,83
33 П	330	105	7,0	11,7	13,0	7,5	46,50	36,50	8010,8	486,0	13,10	281,00	491,00	64,60	3,25	2,90
36 П	360	110	7,5	12,6	14,0	8,5	53,40	41,90	10850,0	603,0	14,30	350,00	611,00	76,30	3,38	2,99
40 П	400	115	8,0	13,5	15,0	9,0	61,50	48,30	15260,0	763,0	15,80	445,00	760,00	89,90	3,51	3,05

Примечания к табл. 1 и 2: 1. Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам; плотность стали принята равной 7,85 г/см3.

2. Значения радиусов закругления, уклона внутренних полок, толщины полок, указанные на черт. 1 и 2 и в табл. 1 и 2, на профиле не контролируются и приведены для построения калибров.

3. В таблицах используют обозначения: I — момент инерции; W — момент сопротивления; i — радиус инерции; s — статический момент полусечения.

3. По точности прокатки швеллеры изготовляют:

повышенной точности — Б;

обычной точности — В.

4. Предельные отклонения по размерам и форме швеллеров (черт. 1 - 3) должны соответствовать приведенным в табл. 3.

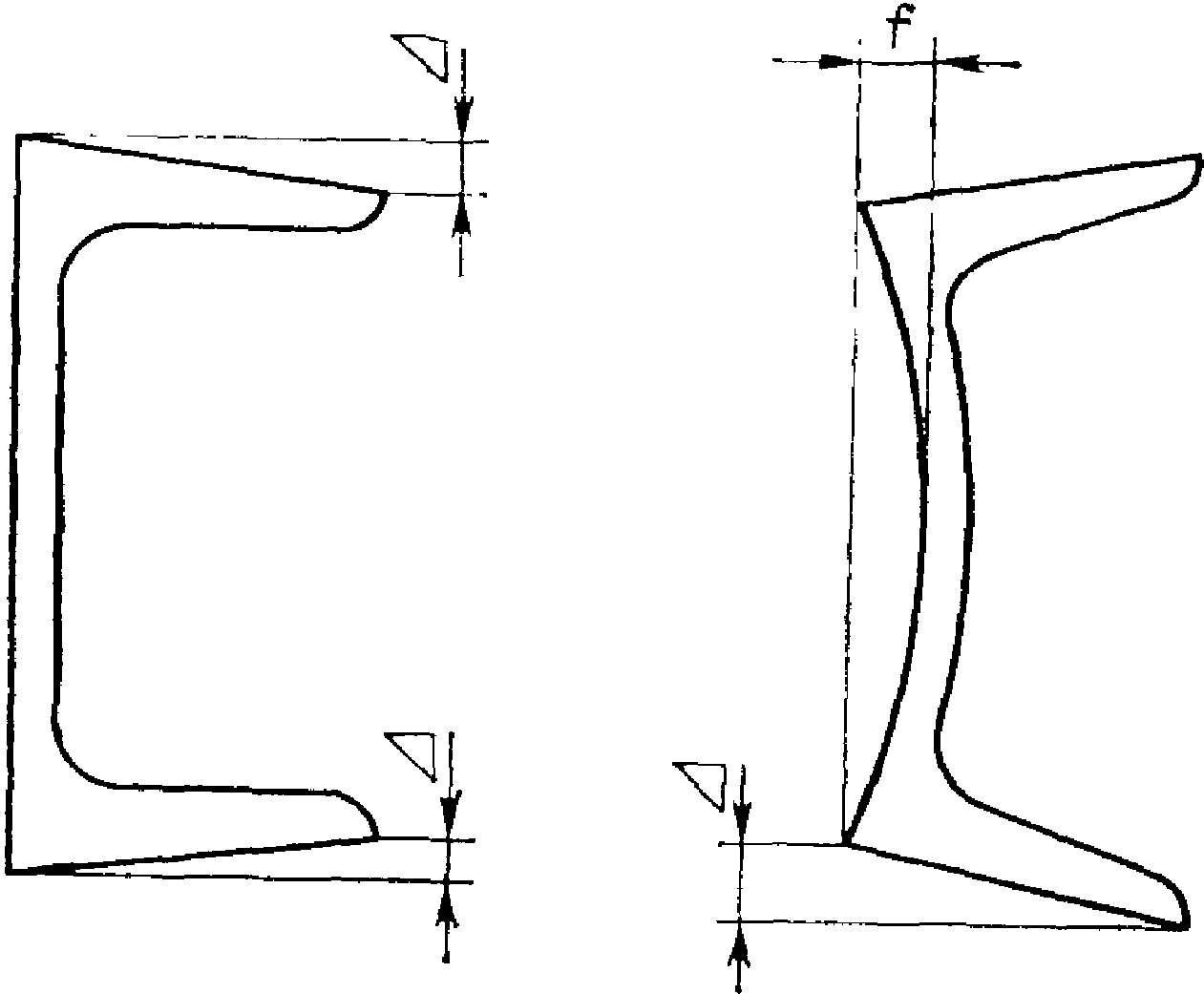

рис. 3

\Delta — перекос полки; f — прогиб стенки

Черт. 3

Таблица 3

мм

Параметр швеллера, показатель качества	Размер	Предельные отклонения при точности прокатки
Параметр швеллера, показатель качества	Размер	повышенной	обычной
Высота h	До 80 включ.	+/- 1,5	+/- 1,5
	Св. 80 до 140 «»	+/- 2,0	+/- 2,0
	« 140 » 180 «»	+/- 2,0	+/- 2,5
	« 180 » 300 «»	+/- 3,0	+/- 3,0
	« 300 » 400 «»	+/- 3,0	+/- 3,5
Ширина полки b	До 40 включ.	+/- 1,5	+/- 1,5
	Св. 40 до 58 «»	+/- 2,0	+/- 2,0
	« 58 » 70 «»		+/- 2,5
	« 70 » 100 «»		+/- 3,0
	« 100»	+/- 3,0	+/- 3,5
Толщина полки t <*>	До 7,4 включ.	-0,3	-0,7
	Св. 7,4 до 8,1 «»	-0,4	-0,7
	« 8,1 » 9,3 «»	-0,5	-0,8
	« 9,3 » 10,2 «»	-0,6	-0,8
	« 10,2 » 11,0 «»	-0,7	-1,0
	« 11,0»	-0,8	-1,0
Перекос полки \Delta при ширине полки b	До 115 включ.	Не более 0,0125b	Не более 0,025b
Прогиб стенки f	До 400 включ.	Не более 0,15s	Не более 0,25s
Кривизна швеллера	-	Не более 0,2% длины	Не более 0,2% длины
Длина	До 8 м	+40	+40
Длина	Св. 8 м	К допуску +40 прибавлять по 5 мм на каждый метр длины св. 8 м	+80

<*> Плюсовые отклонения ограничиваются предельными отклонениями по массе.

5. Притупление наружных углов швеллеров повышенной точности до № 20 не должно превышать 2,2 мм, свыше 20 — 3 мм;

для швеллеров обычной точности — не контролируется.

6. Швеллеры изготовляют длиной от 4 до 12 м:

мерной длины;

кратной мерной длины;

немерной длины.

По согласованию изготовителя с потребителем допускается изготовление швеллеров длиной свыше 12 м.

7. Отклонения по массе 1 м швеллера не должны превышать плюс 3, минус 5%.

По согласованию изготовителя с потребителем отклонение по массе без контроля толщины полок и стенки швеллера не должно превышать плюс 3, минус 3% для швеллеров до № 16 и плюс 2,5, минус 2,5% для швеллеров свыше 16.

8. Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм от торца.

Высоту швеллера контролируют в плоскости его стенки.
