от 17 января 1974 г. № 148

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ ЛИСТОВЫЕ С ТРАПЕЦИЕВИДНЫМ ГОФРОМ

СОРТАМЕНТ

Steel bent sheet sections with trapezoid-shaped corrugation. Dimensions

Постановлением Государственного комитета стандартов Совета Министров СССР от 17 января 1974 г. № 148 дата введения установлена

Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94).

Переиздание (сентябрь 1998 г.) с Изменениями № 1, 2, утвержденными в апреле 1985 г., декабре 1988 г. (ИУС 7-85, 3-89).

1. Настоящий стандарт распространяется на гнутые гофрированные листовые профили с трапециевидной формой гофра, изготовляемые на профилегибочных станах из холоднокатаной и горячекатаной стали и предназначенные для судостроения.

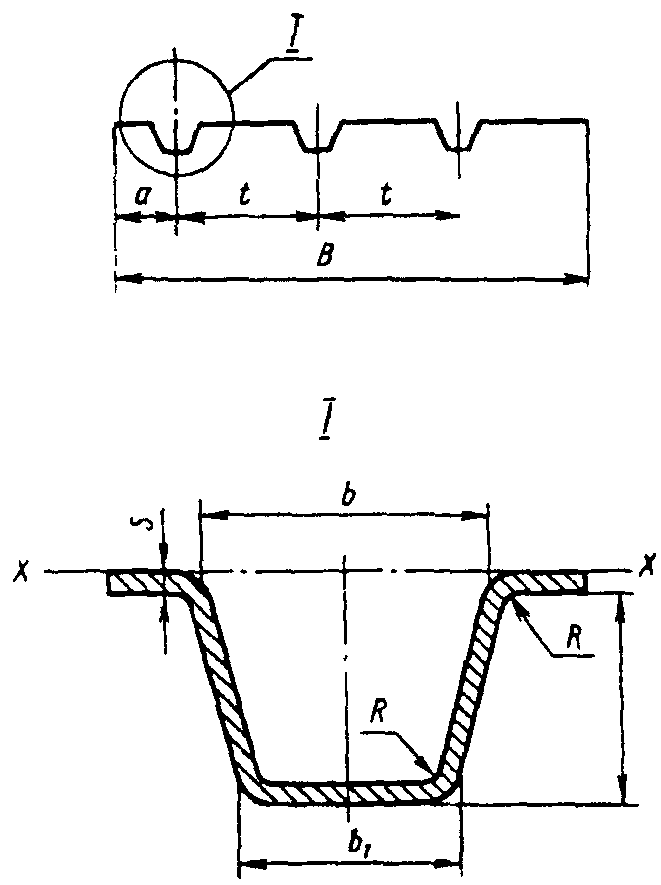

2. Поперечное сечение гофрированных листовых профилей должно соответствовать указанному на чертеже.

Условные обозначения:

B — ширина профиля;

h — высота гофра;

s — толщина профиля;

t — расстояние между осями симметрии гофров (шаг гофров);

R — радиус кривизны гофра;

a — расстояние от кромки профиля до оси симметрии левого гофра;

b — ширина гофра;

b_{1} — ширина стенки гофра;

F — площадь сечения одного гофра с полками, равными половине прямолинейных участков;

I_{x} — момент инерции одного гофра с полками, равными половине прямолинейных участков;

W_{x} — момент сопротивления одного гофра с полками, равными половине прямолинейных участков.

3. Размеры, площадь поперечного сечения, справочные значения моментов инерции и сопротивления одного гофра и масса 1 м профиля должны соответствовать указанным в табл. 1.

(Измененная редакция, Изм. № 1).

Таблица 1

Примечание. Площадь поперечного сечения, справочные значения моментов инерции и сопротивления одного гофра и масса 1 м профиля вычислены по номинальным размерам. При вычислении массы 1 м профиля плотность стали принята равной 7,85 г/см3.

4. По точности профилирования профили изготовляют:

высокой точности — А;

обычной точности — В.

Предельные отклонения размеров профилей не должны превышать:

по ширине {}_{- 5}^{+ 10}\text{мм} , с 1 января 1994 г. +/- 5 мм;

по высоте +/- 1,5 мм — высокой точности профилирования;

+/- 2,0 мм — обычной точности профилирования.

(Измененная редакция, Изм. № 1, 2).

5. Предельные отклонения по толщине холоднокатаных профилей должны соответствовать требованиям ГОСТ 19904-90, горячекатаных профилей - ГОСТ 19903-74 по классу точности Б для полос шириной 1100 — 1500 мм. Предельные отклонения по толщине профилей не должны распространяться на места изгиба.

6. Шаг, ширина и радиус кривизны гофров контролируются по калибрам валков.

7. На полках профилей волнистость не должна превышать 15 мм на 1 м.

8. Скручивание профилей вокруг продольной оси не должно превышать 1° на 1 м.

Общее скручивание по длине не должно превышать произведения допускаемого скручивания на 1 м на длину профиля в метрах, но не более 10°.

9. Поперечный прогиб профилей не должен превышать 1,5% ширины.

10. Продольный прогиб профилей не должен превышать 1 мм на 1 м.

Общий продольный прогиб не должен превышать произведения допускаемого прогиба на 1 м на длину профиля в метрах.

11. Профили изготовляют длиной от 2,5 до 12 м:

мерной длины;

кратной мерной длины;

немерной длины.

По требованию потребителя допускается изготовление профилей ограниченной длины в пределах немерной.

(Измененная редакция, Изм. № 2).

12. В зависимости от назначения профили изготовляют:

мерной длины;

мерной длины с немерными отрезками в количестве не более 10% массы партии;

кратной мерной длины;

кратной мерной длины с немерными отрезками в количестве не более 10% массы партии;

немерной длины.

По требованию потребителя допускается изготовление профилей ограниченной длины в пределах немерной.

Примечание. Немерными отрезками считаются профили длиной не короче 2,5 м.

(Измененная редакция, Изм. № 1).

13. (Исключен, Изм. № 1).

14. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать указанных в табл. 2.

Таблица 2

15. Определение размеров, продольного и поперечного прогиба, а также скручивания проводят на расстоянии не менее 300 мм от торцов профилей.

16. Размеры профилей, для которых не установлены предельные отклонения, определяют в валках при их расточке.
